MANUAL DE UTILIZADOR CH 45Y HiKOKI

MONTAJE Y FUNCIONAMIENTO

El valor total de vibración declarado se ha medido según un método de prueba estándar, y permite comparar unas herramientas con otras. También resulta útil para llevar a cabo evaluaciones preliminares de exposición. ADVERTENCIA ○ La emisión de vibración durante la utilización real de la herramienta eléctrica puede ser diferente del valor total declarado en función de las formas de utilización de la herramienta. ○ Identifi que las medidas de seguridad para proteger al operador basadas en una estimación de exposición en condiciones reales de uso (teniendo en cuenta todas las partes del ciclo de funcionamiento, como tiempos durante los que la herramienta está apagada y durante los que funciona lentamente, además del tiempo de activación). NOTA Debido al programa continuo de investigación y desarrollo de HiKOKI, estas especifi caciones están sujetas a cambios sin previo aviso. 0000BookCH45Y.indb350000BookCH45Y.indb35 2019/08/069:24:002019/08/069:24:0036 Português Não utilize uma ferramenta elétrica quando estiver cansado ou sob a infl uência de drogas, álcool ou medicamentos. Um momento de desatenção enquanto trabalha com ferramentas elétricas pode resultar em ferimentos pessoais graves. b) Utilize equipamento de proteção pessoal. Utilize sempre proteção para os olhos. O equipamento de proteção, tal como uma máscara de pó, sapatos de segurança anti-derrapantes, capacete ou proteção auricular utilizados para condições adequadas reduzirá os ferimentos pessoais. c) Evite arranques acidentais. Certifi que-se de que o interruptor está na posição de desligado antes de ligar a fonte de alimentação e/ou bateria, levantar ou transportar a ferramenta. Transportar ferramentas elétricas com o dedo no interruptor ou ativar ferramentas que estão com o interruptor ligado é propício a acidentes. d) Remova qualquer chave de parafusos ou chave- inglesa de regulação antes de ligar a ferramenta. Uma chave-inglesa ou de parafusos ligada à parte rotativa da ferramenta pode provocar ferimentos pessoais. e) Não se estique. Mantenha sempre o controlo e equilíbrio adequados. Isto permite obter um melhor controlo da ferramenta em situações inesperadas. f) Vista-se adequadamente. Não use roupas largas ou joias. Mantenha o cabelo, roupas e luvas afastados das peças móveis. As roupas largas, joias ou cabelo comprido podem fi car presos nas peças móveis. g) Se forem fornecidos dispositivos para a ligação de extratores de pó e dispositivos de recolha, certifi que-se de que estes estão ligados e são utilizados adequadamente. A utilização de uma recolha de pó pode reduzir os perigos relacionados com o pó.

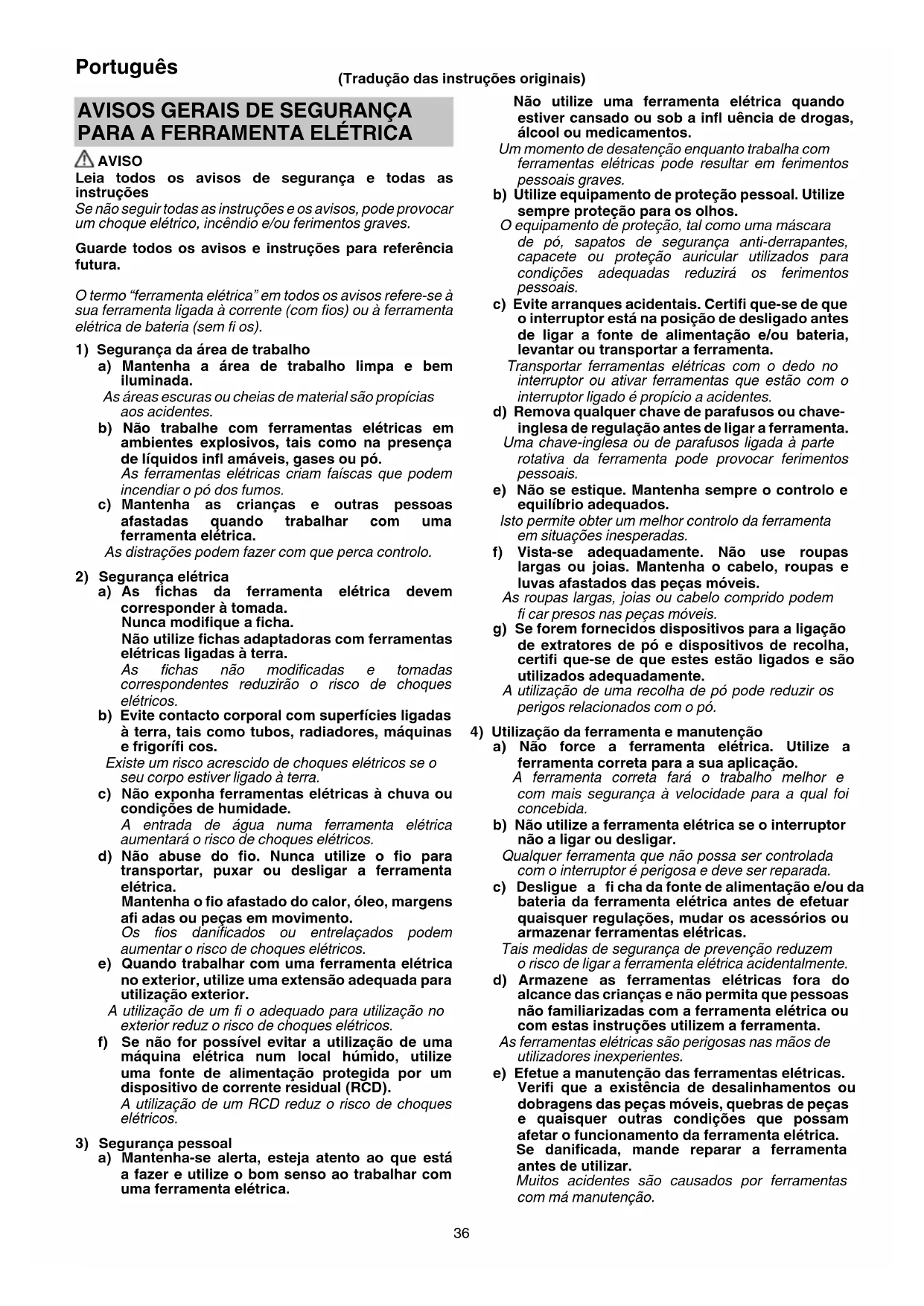

4) Utilização da ferramenta e manutenção

a) Não force a ferramenta elétrica. Utilize a ferramenta correta para a sua aplicação. A ferramenta correta fará o trabalho melhor e com mais segurança à velocidade para a qual foi concebida. b) Não utilize a ferramenta elétrica se o interruptor não a ligar ou desligar. Qualquer ferramenta que não possa ser controlada com o interruptor é perigosa e deve ser reparada. c) Desligue a fi cha da fonte de alimentação e/ou da bateria da ferramenta elétrica antes de efetuar quaisquer regulações, mudar os acessórios ou armazenar ferramentas elétricas. Tais medidas de segurança de prevenção reduzem o risco de ligar a ferramenta elétrica acidentalmente. d) Armazene as ferramentas elétricas fora do alcance das crianças e não permita que pessoas não familiarizadas com a ferramenta elétrica ou com estas instruções utilizem a ferramenta. As ferramentas elétricas são perigosas nas mãos de utilizadores inexperientes. e) Efetue a manutenção das ferramentas elétricas. Verifi que a existência de desalinhamentos ou dobragens das peças móveis, quebras de peças e quaisquer outras condições que possam afetar o funcionamento da ferramenta elétrica. Se danifi cada, mande reparar a ferramenta antes de utilizar. Muitos acidentes são causados por ferramentas com má manutenção.

AVISO Leia todos os avisos de segurança e todas as instruções Se não seguir todas as instruções e os avisos, pode provocar um choque elétrico, incêndio e/ou ferimentos graves. Guarde todos os avisos e instruções para referência futura. O termo “ferramenta elétrica” em todos os avisos refere-se à sua ferramenta ligada à corrente (com fi os) ou à ferramenta elétrica de bateria (sem fi os).

1) Segurança da área de trabalho

a) Mantenha a área de trabalho limpa e bem iluminada. As áreas escuras ou cheias de material são propícias aos acidentes. b) Não trabalhe com ferramentas elétricas em ambientes explosivos, tais como na presença de líquidos infl amáveis, gases ou pó. As ferramentas elétricas criam faíscas que podem incendiar o pó dos fumos. c) Mantenha as crianças e outras pessoas afastadas quando trabalhar com uma ferramenta elétrica. As distrações podem fazer com que perca controlo.

2) Segurança elétrica

a) As fi chas da ferramenta elétrica devem corresponder à tomada. Nunca modifi que a fi cha. Não utilize fi chas adaptadoras com ferramentas elétricas ligadas à terra. As fi chas não modifi cadas e tomadas correspondentes reduzirão o risco de choques elétricos. b) Evite contacto corporal com superfícies ligadas à terra, tais como tubos, radiadores, máquinas e frigorífi cos. Existe um risco acrescido de choques elétricos se o seu corpo estiver ligado à terra. c) Não exponha ferramentas elétricas à chuva ou condições de humidade. A entrada de água numa ferramenta elétrica aumentará o risco de choques elétricos. d) Não abuse do fi o. Nunca utilize o fi o para transportar, puxar ou desligar a ferramenta elétrica. Mantenha o fi o afastado do calor, óleo, margens afi adas ou peças em movimento. Os fi os danifi cados ou entrelaçados podem aumentar o risco de choques elétricos. e) Quando trabalhar com uma ferramenta elétrica no exterior, utilize uma extensão adequada para utilização exterior. A utilização de um fi o adequado para utilização no exterior reduz o risco de choques elétricos. f) Se não for possível evitar a utilização de uma máquina elétrica num local húmido, utilize uma fonte de alimentação protegida por um dispositivo de corrente residual (RCD). A utilização de um RCD reduz o risco de choques elétricos.

3) Segurança pessoal

a) Mantenha-se alerta, esteja atento ao que está a fazer e utilize o bom senso ao trabalhar com uma ferramenta elétrica. (Tradução das instruções originais) 0000BookCH45Y.indb360000BookCH45Y.indb36 2019/08/069:24:002019/08/069:24:0037 Português f) Mantenha as ferramentas de corte afi adas e limpas. As ferramentas de corte com uma manutenção adequada e extremidades afi adas são menos propensas a dobrar e mais fáceis de controlar. g) Utilize a ferramenta elétrica, acessórios e brocas de ferramentas, etc., de acordo com estas instruções, tendo em consideração as condições de trabalho e o trabalho a ser efetuado. A utilização de uma ferramenta elétrica para operações diferentes das previstas pode resultar numa situação perigosa.

a) Faça a manutenção da sua ferramenta elétrica por um pessoal de reparação qualifi cado e utilize apenas peças de substituição idênticas. Isto garantirá que a segurança da ferramenta elétrica é mantida. AVISO Mantenha afastadas das crianças e pessoas doentes. Quando não estiverem a ser utilizadas, as ferramentas devem ser guardadas fora do alcance das crianças e pessoas doentes.

AVISOS DE SEGURANÇA DO CORTA-

SEBES ○ Mantenha todas as partes do corpo afastadas da lâmina do cortador. Não retire o material cortado ou segure no material a cortar quando as lâminas estão em movimento. Certifi que-se de que o interruptor está desligado quando eliminar material encravado. Um momento de desatenção enquanto trabalha com o aparador de sebes pode resultar em ferimentos pessoais graves. ○ Transporte o aparador de sebes pela pega com a lâmina de corte parada. Ao transportar ou armazenar o aparador de sebes, instale sempre a tampa do dispositivo de corte. Um manuseamento incorrecto do cortador de sebes reduzirá possíveis ferimentos pessoais resultantes das lâminas do cortador. ○ Segure a ferramenta elétrica apenas pelas superfícies isoladas, uma vez que a lâmina de corte pode entrar em contacto com cablagem oculta ou com o seu próprio cabo. O contacto da lâminas com um cabo com corrente poderá electrifi car as partes metálicas da ferramenta podendo electrocutar o utilizador. ○ Mantenha o cabo afastado da zona de corte. Durante o funcionamento, o cabo poderá fi car escondido nos arbustos, podendo ser cortado acidentalmente pela lâmina.

1. Mantenha todas as peças do corpo afastadas da

electro-serra quando a electro-serra está a funcionar. Antes de ligar a electro-serra, certifi que-se de que esta não está em contacto com qualquer outro objecto. Um momento de desatenção durante a utilização de electro- serras pode fazer com que a sua roupa ou corpo fi quem presos na corrente da serra.

2. Para evitar acidentes, a fi cha é desligada da tomada

antes de quaisquer ajustes, conversões ou reparações serem realizados.

3. Verifi car o cabo de extensão

Quando a área de trabalho é afastada da fonte de alimentação, utilize um cabo de extensão de espessura sufi ciente e potência nominal. O cabo de extensão deve ser mantido o mais curto possível.

4. Esta ferramenta é fornecida com travão. Antes de

utilizar, certifi que-se de que o travão está accionado. As lâminas de corte param em 0,05 segundos. Leve a máquina para ser reparada se o tempo de travagem for claramente prolongado. O ruído que ocorre por vezes durante uma Paragem rápida da máquina está relacionado com o seu design e não tem qualquer infl uência sobre a vida útil de funcionamento e manutenção.

5. Para evitar acidentes, certifi que-se de que não existem

pessoas na zona de trabalho.

6. Antes de iniciar o trabalho, certifi que-se de que não há

objetos estranhos nem cabos de alimentação na área de trabalho. A lâmina pode entrar em contacto com o cabo de alimentação causando choque elétrico, falhas de conexão a terra e outros acidentes.

7. Certifi que-se de que desliga a ferramenta e que a fi cha

está desligada da tomada antes de montar e remover a caixa da lâmina. Para evitar ferimentos, tenha cuidado quando colocar a lâmina na bolsa da lâmina.

8. Use luvas de protecção durante o trabalho, para evitar

ferimentos de ramos ou aparas de madeira.

9. Durante a utilização, segure com fi rmeza na ferramenta

com ambas as mãos, para evitar ferimentos.

10. Mantenha as mãos e todas as partes do corpo afastadas

da lâmina, para evitar contactos que poderiam provocar ferimentos.

11. Certifi que-se de que a lâmina e todos os acessórios

estão correctamente instalados. Uma instalação incorrecta poderia fazer com que a lâmina ou os acessórios se soltem, resultando em ferimentos.

12. Antes de começar a trabalhar, certifi que-se de que a

lâmina não está rachada, deformada ou excessivamente gasta. Não utilize a lâmina nesta condição, uma vez que poderia quebrar-se e provocar ferimentos.

13. Não utilize a ferramenta para cortar fi o, chapas de metal

ou outros objectos duros. A ferramenta pode danifi car- se e provocar ferimentos.

14. Se a ferramenta não funcionar normalmente e estiver a

produzir ruídos estranhos, desligue-a imediatamente e peça para ser inspeccionada e reparada.

15. Se a ferramenta cair ou embater contra um objecto,

verifi que a lâmina e o corpo para a existência de danos, rachadelas ou deformações. A utilização de uma lâmina danifi cada, deformada ou rachada pode resultar em ferimentos.

16. Não desmonte a lâmina. Tal poderá resultar em

17. Este produto gera vibrações durante a utilização. Tal faz

com que o trabalho contínuo e longo seja desgastante a nível físico, devendo evitar uma fraca postura de trabalho e garantir que descansa com frequência. Além disso, durante os períodos curtos de trabalho, pare imediatamente de trabalhar e descanse, quando sentir os dedos, mãos, braços ou ombros cansados.

18. Utilize luvas ou um pano para proteger as mãos quando

manusear a lâmina. Um manuseamento descuidado poderá provocar ferimentos.

19. Não exponha a lâmina a pressão excessiva durante o

corte, uma vez que poderia danifi car a lâmina.

20. A lâmina encontra-se bastante quente depois de cortar.

Não lhe toque para evitar ferimentos.

21. Quando trabalhar em locais elevados, certifi que-se

de que não se encontra ninguém por baixo. Poderia provocar ferimentos se, acidentalmente, deixar cair a ferramenta ou outro objecto. 0000BookCH45Y.indb370000BookCH45Y.indb37 2019/08/069:24:002019/08/069:24:0038 Português

22. Para evitar acidentes imprevistos, nunca deixe a

ferramenta a funcionar sem vigilância, num suporte ou no solo.

23. Não exponha a ferramenta a insecticidas ou outros

químicos. Tais químicos poderiam provocar rachadelas e outros danos.

24. Não fi xe o interruptor frontal, o gatilho ou o interruptor

traseiro enquanto puxado. Se o premir acidentalmente, a unidade pode arrancar repentinamente causando ferimentos.

É aconselhável utilizar um dispositivo de corrente residual com uma corrente residual nominal de 30 mA ou inferior. PRECAUÇÃO ○ Utilize um par de tesouras de podar para cortar ramos grossos, antes de utilizar o cortasebes. Não force a ferramenta, para evitar que quebre. ○ Pare imediatamente a ferramenta, caso a lâmina parar contra um ramo demasiado pesado. Não permita que o motor pare, uma vez que poderia danifi car o motor. ○ Utilize uma escada robusta ou escadote quando cortar árvores de jardim altas. ○ Utilize apenas para cortar arbustos. ○ Não utilize a ferramenta para trabalhos que excedam a respectiva capacidade. Tal operação poderia fazer com que o motor bloqueie ou abrande, danifi cando-o. NOTA ○ Lubrifi que (utilizando óleo para máquinas de costura, óleo mineral, etc.) a lâmina antes de começar e, de seguida, a cada hora. Utilize uma quantidade de óleo adequada e limpe o óleo em excesso. ○ Durante o trabalho (por exemplo, quando descansar) não deixe a ferramenta num local exposto à luz solar directa ou altas temperaturas. Tal evitará um arrefecimento correcto e pode resultar em danos. ○ Não utilize a ferramenta para cortar relva ou ervas daninhas. A relva ou ervas daninhas podem prender à lâmina. ○ Corte ramos espessos, pressionando ligeiramente as lâminas contra o ramo. SÍMBOLOS AVISO De seguida, são apresentados os símbolos utilizados para a máquina. Assimile bem seus signifi cados antes da utilização. CH45Y/CH55Y/CH65Y: Corta - sebes AVISO – Para reduzir o risco de lesão, o utilizador deve ler o manual de instruções. Retire a fi cha da tomada imediatamente se o cabo estiver danifi cado ou cortado. Não exponha à chuva. Sistema de embraiagem: Protege as lâminas e engrenagens quando detritos ou ramos grandes param as lâminas Apenas para países da UE Não deixe ferramentas elétricas no lixo doméstico! De acordo com a diretiva europeia 2012/19/UE sobre ferramentas elétricas e eletrónicas usadas e a implementação de acordo com a lei nacional, as ferramentas elétricas no fi nal da vida útil devem ser recolhidas em separado e encaminhadas a uma instalação de reciclagem ecológica.

Tensão nominal Certifi que-se de que a fonte de alimentação a utilizar está em conformidade com os requisitos de alimentação especifi cados na placa de características do produto.

Entrada de alimentação

Velocidade sem carga

max Diâmetro máximo de corte do ramo

Peso (De acordo com o procedimento EPTA 01/2003) Nível de potência sonora garantido

Procedimento de operação Ligar ON Desligar Desligue a fi cha principal da tomada elétrica Aviso Ferramenta de classe II

Além da unidade principal, o conjunto inclui os acessórios indicados na tabela abaixo. ○ Bolsa da lâmina ............................................................1 Os acessórios de série estão sujeitos a mudanças sem aviso prévio. APLICAÇÕES ○ Aparar sebes ○ Aparar e podar árvores de jardim 0000BookCH45Y.indb380000BookCH45Y.indb38 2019/08/069:24:002019/08/069:24:0039 Português ESPECIFICAÇÕES As especifi cações desta máquina estão listadas na tabela da página 4. NOTA Devido ao programa contínuo de pesquisa e desenvolvimento da HiKOKI, as especifi cações aqui contidas estão sujeitas a mudanças sem aviso prévio. NOMES DOS COMPONENTES (Fig. 1 – Fig. 5)

Placa de identifi cação

Cabo de extensão (vendido separadamente)

MONTAGEM E UTILIZAÇÃO

Ação Figura Página Remover e inserir a caixa da lâmina

Montar um cabo de extensão 3 2 Ligar 4 2 Desligar 5 3 Selecionar acessórios ― 128

MANUTENÇÃO E INSPEÇÃO

AVISO ○ Certifi que-se de que desliga a ferramenta e que a fi cha está desligada da tomada antes de realizar inspeções ou manutenção. ○ Não desmonte a lâmina. Caso este aviso não seja cumprido, poderão ocorrer ferimentos. ○ Utilize luvas ou um pano para proteger as mãos quando manusear a lâmina. Caso este aviso não seja cumprido, poderão ocorrer ferimentos.

1. Limpeza e lubrifi cação da lâmina de corte

Após a utilização, remova as contaminações, restos de lâminas, etc. (por exemplo, com uma escova ou pano) E, em seguida, lubrifi que cuidadosamente a lâmina com óleo à prova de ferrugem. Quando lubrifi car a lâmina, utilize sempre óleo HiKOKI genuíno (N.º de Código 371303) ou pulverizador (N.º de Código 371304) com o número especifi cado nos acessórios selecionados.

2. Substituir a lâmina

Para garantir a sua segurança, a inspeção e substituição das lâminas nesta ferramenta SÓ deve ser efetuada por um Centro de Assistência Autorizado da HiKOKI.

3. Inspeccionar os parafusos de montagem

Inspeccione regularmente todos os parafusos de montagem e certifi que-se de que estão bem apertados. Caso algum parafuso esteja solto, reaperte-o imediatamente. Caso contrário, pode resultar em ferimentos graves.

4. Substituir o cabo de alimentação

Se for necessária a substituição do cabo de alimentação, isto tem de ser efetuado pelo centro de assistência autorizado da HiKOKI para evitar um risco de segurança.

5. Manutenção do motor

O enrolamento do motor do aparelho é o “coração” da ferramenta elétrica. Tome o devido cuidado para garantir que o enrolamento não se danifi ca e/ou fi ca molhado com óleo ou água.

Quando o cortasebes estiver manchado, limpe-o com um pano macio e seco umedecido com água com sabão. Não utilize solventes clorídricos, gasolina ou solventes de tinta, pois eles derretem plásticos.

7. Transporte da ferramenta

Anexe a caixa da lâmina na lâmina antes de transportar esta ferramenta. Se a transportar sem a protecção da lâmina, a lâmina pode entrar em contacto com o corpo, causando ferimentos.

Guarde o aparador de cerca viva num local fora do alcance das crianças. PRECAUÇÃO Na operação e na manutenção das ferramentas elétricas, devem-se observar as normas de segurança e os padrões prescritos por cada país. 0000BookCH45Y.indb390000BookCH45Y.indb39 2019/08/069:24:002019/08/069:24:0040 Português

RESOLUÇÃO DE PROBLEMAS

Utilize as inspecções na tabela abaixo, caso a ferramenta não funcione normalmente. Se isto não solucionar o problema, consulte o seu representante ou o Centro de Serviço Autorizado da HiKOKI. Sintoma Causa possível Solução Não utilizar. O cabo de alimentação não está ligado à tomada de corrente. Ligue o cabo de alimentação à tomada de corrente. Estão alojados materiais estranhos na lâmina. Quando existir material estranho na lâmina, desligue a fi cha da tomada e utilize um par de pinças ou uma ferramenta semelhante para o remover. Tenha muito cuidado, uma vez que a ferramenta pode começar a funcionar depois de remover o material estranho. Seiva ou ferrugem podem também evitar que a lâmina funcione. Utilize uma escova ou ferramenta semelhante para remover seiva ou ferrugem. A ferramenta não apara correctamente. A lâmina está romba. Use uma escova ou um pano para remover seiva. Se a limpeza da lâmina não melhorar a respetiva capacidade de corte, contacte o Centro de Assistência Autorizado da HiKOKI para substituir a lâmina. A lâmina parou porque foi utilizada para cortar um ramo cuja largura exceda a capacidade de corte da lâmina. NOTA O trabalho que faça a lâmina parar repetidamente danifi cará o motor. Algumas árvores de jardim têm madeira que é muito dura e pode estar para lá da capacidade da ferramenta, mesmo que seja de uma largura que está dentro da capacidade normal. Utilize um par de tesouras de podar para remover ramos espessos, antes de começar a trabalhar. Um corte oblíquo também pode exceder a capacidade da ferramenta, uma vez que o comprimento do corte aumenta. Certifi que-se de que apara ramos espessos nos ângulos correctos. GARANTIA Garantimos que a HiKOKI Power Tools obedece às normas legislativas de cada país. Esta garantia não cobre avarias ou danos derivados de má utilização, abuso ou desgaste normal. Em caso de queixa, envie a Ferramenta elétrica, não desmontada, juntamente com o CERTIFICADO DE GARANTIA que se encontra no fundo destas instruções de utilização, para um centro de assistência autorizado da HiKOKI. Informação a respeito de ruídos e vibração do ar Os valores medidos foram determinados de acordo com a EN60745 e declarados em conformidade com a ISO 4871. Nível de potência sonora ponderado A medido: 95 dB (A) Nível de pressão sonora ponderado A medido: 84 dB (A) Incerteza K: 3 dB (A). Use proteção auditiva. Os valores totais da vibração (soma do vector triax) são determinados de acordo com a norma EN60745. Sem carga:

DECLARAÇÃO DE CONFORMIDADE CE

Declaramos, sob nossa única e inteira responsabilidade, que Corta-sebes, identifi cado por tipo e código de identifi cação específi co *1), está em conformidade com todos os requerimentos relevantes das diretivas *2) e normas *3). Ficheiro técnico em *4)–Consulte abaixo. O Gestor de Normas Europeias no escritório de representação na Europa está autorizado a compilar o fi cheiro técnico. 2000/14/CE

• Procedimento de avaliação de conformidade: Anexo V

• Nível medido de potência de som: 95 dB

• Nível garantido de potência de som: 98 dB A declaração aplica-se aos produtos com marca CE. Italiano Svenska
