MANUAL DE UTILIZADOR CH14DSL HiKOKI

AVISO Leia todas as instruções e avisos de segurança Se não seguir todas as instruções e os avisos, pode provocar um choque eléctrico, incêndio e/ou ferimentos graves. Guarde todos os avisos e instruções para referência futura. O termo “ferramenta eléctrica” em todos os avisos refere- se à sua ferramenta ligada à corrente (com fios) ou à ferramenta eléctrica a baterias (sem fios).

1) Segurança da área de trabalho

a) Mantenha a área de trabalho limpa e bem iluminada. As áreas escuras ou cheias de material são propícias aos acidentes. b) Não trabalhe com ferramentas eléctricas em ambientes explosivos, tais como na presença de líquidos inflamáveis, gases ou pó. As ferramentas eléctricas criam faíscas que podem inflamar o pó dos fumos. c) Mantenha as crianças e outras pessoas afastadas quando trabalhar com uma ferramenta eléctrica. As distracções podem fazer com que perca controlo.

2) Segurança eléctrica

a) As fichas da ferramenta eléctrica devem corresponder às tomadas. Nunca modifique a ficha. Não utilize fichas adaptadoras com ferramentas eléctricas ligadas à terra. As fichas não modificadas e tomadas correspondentes reduzirão o risco de choques eléctricos. b) Evite contacto corporal com superfícies ligadas à terra, tais como tubos, radiadores, máquinas e frigoríficos. Existe um risco acrescido de choque eléctrico se o seu corpo estiver ligado à terra. c) Não exponha ferramentas eléctricas à chuva ou condições de humidade. A entrada de água numa ferramenta eléctrica aumentará o risco de choques eléctricos. d) Não abuse do fio. Nunca utilize o fio para transportar, puxar ou desligar a ferramenta eléctrica. Mantenha o fio afastado do calor, óleo, margens afiadas ou peças em movimento. Os fios danificados ou entrelaçados podem aumentar o risco de choques eléctricos. e) Quando trabalhar com uma ferramenta eléctrica no exterior, utilize uma extensão adequada para utilização exterior. A utilização de um fio adequado para utilização no exterior reduz o risco de choques eléctricos. f) Se não for possível evitar a utilização de uma máquina eléctrica num local húmido, utilize uma fonte de alimentação protegida por um dispositivo de corrente residual (RCD). A utilização de um RCD reduz o risco de choque eléctrico.

3) Segurança pessoal

a) Mantenha-se alerta, esteja atento ao que está a fazer e utilize senso comum quando trabalhar com uma ferramenta eléctrica. Não utilize uma ferramenta eléctrica quando estiver cansado ou sob a influência de drogas, álcool ou medicamentos. Um momento de desatenção enquanto trabalha com ferramentas eléctricas pode resultar em ferimentos pessoais graves. b) Utilize equipamento de protecção pessoal. Utilize sempre protecção para os olhos. O equipamento de protecção, tal como uma máscara de pó, sapatos de segurança anti- derrapantes, chapéu rígido ou protecção auricular utilizados para condições adequadas reduzirá os ferimentos pessoais. c) Evite ligar por acidente. Certifique-se de que o interruptor está na posição de desligado antes de ligar a fonte de alimentação e/ou bateria, levantar ou transportar a ferramenta. Transportar ferramentas eléctricas com o dedo no interruptor ou activar ferramentas que estão com o interruptor ligado é propício a acidentes. d) Remova qualquer chave de parafusos ou chave- inglesa de regulação antes de ligar a ferramenta. Uma chave-inglesa ou de parafusos ligada à parte rotativa da ferramenta pode provocar ferimentos pessoais. e) Não se estique. Mantenha sempre o controlo e equilíbrio adequados. Isto permite obter um melhor controlo da ferramenta em situações inesperadas. f) Use vestuário adequado. Não use roupas largas ou jóias. Mantenha o cabelo, roupas e luvas afastados das peças móveis. As roupas largas, jóias ou cabelo comprido podem ser apanhados em peças móveis. g) Se forem fornecidos dispositivos para a ligação de extractores de pó e dispositivos de recolha, certifique-se de que estes estão ligados e são utilizados adequadamente. A utilização de uma recolha de pó pode reduzir os perigos relacionados com o pó.

4) Utilização da ferramenta e manutenção

a) Não force a ferramenta eléctrica. Utilize a ferramenta correcta para a sua aplicação. A ferramenta correcta fará o trabalho melhor e com mais segurança à velocidade para a qual foi concebida. b) Não utilize a ferramenta eléctrica se o interruptor não a ligar ou desligar. Qualquer ferramenta que não possa ser controlada com o interruptor é perigosa e deve ser reparada. c) Desligue a ficha da rede antes e/ou a bateria da ferramenta eléctrica antes de efectuar quaisquer regulações, mudar os acessórios ou guardar ferramentas eléctricas. Tais medidas de segurança de prevenção reduzem o risco de ligar a ferramenta eléctrica acidentalmente. d) Guarde as ferramentas eléctricas fora do alcance de crianças e não permita que pessoas não habituadas à ferramenta eléctrica ou estas instruções trabalhem com a ferramenta. As ferramentas eléctricas são perigosas nas mãos de utilizadores inexperientes. e) Efectue a manutenção de ferramentas eléctricas. Verifique a existência de desalinhamentos ou dobragens das peças móveis, quebras de peças e quaisquer outras condições que possam afectar o funcionamento das ferramentas eléctricas. Se danificada, mande reparar a ferramenta antes de utilizar. Muitos acidentes são causados por ferramentas com má manutenção. (Tradução das instruções originais) 07Por_CH14DSL_WE 10/27/10, 15:1470Português

f) Mantenha as ferramentas de corte afiadas e limpas. As ferramentas de corte com uma manutenção adequada e extremidades afiadas são menos propensas a dobrar e mais fáceis de controlar. g) Utilize a ferramenta eléctrica, acessórios e pontas de ferramentas, etc., de acordo com estas instruções, tomando em consideração as condições de trabalho e o trabalho a ser efectuado. A utilização de uma ferramenta eléctrica para operações diferentes das concebidas pode resultar num mau funcionamento.

5) Utilização e manutenção da ferramenta com bateria

a) Apenas é recarregável com o carregador especificado pelo fabricante. Um carregador que seja adequado para um tipo de bateria pode criar um risco de incêndio quando utilizado com outra bateria. b) Utilize ferramentas eléctricas apenas com as baterias especialmente concebidas. A utilização de quaisquer outras baterias poderá criar um risco de ferimentos e incêndios. c) Quando não estiver a ser utilizada uma bateria, mantenha-a afastada de outros objectos metálicos, tais como clipes de papel, moedas, chaves, pregos, parafusos ou outros objectos metálicos pequenos que possam fazer uma ligação de um terminal para o outro. Fazer curto-circuito dos terminais da bateria poderá causar queimaduras ou um incêndio. d) Em condições abusivas, poderá ser ejectado líquido da bateria. Evite o contacto. Se ocorrer um contacto acidental, lave com água. Se o líquido entrar em contacto com os olhos, procure ajuda médica. O líquido ejectado da bateria poderá provocar irritações ou queimaduras.

a) Faça a manutenção da sua ferramenta eléctrica por um pessoal de reparação qualificado e utilize apenas peças de substituição idênticas. Isto garantirá que a segurança da ferramenta eléctrica é mantida. AVISO Mantenha afastadas das crianças e pessoas doentes. Quando não estiverem a ser utilizadas, as ferramentas devem ser guardadas fora do alcance de crianças e pessoas doentes.

AVISOS DE SEGURANÇA DO CORTA-SEBES

䡬 Mantenha todas as partes do corpo afastadas da lâmina do cortador. Não retire o material cortado ou segure no material a cortar quando as lâminas estão em movimento. Certifique-se de que o interruptor está desligado quando eliminar material encravado. Um momento de desatenção enquanto utiliza o mini-corta sebes pode resultar em ferimentos pessoais graves. 䡬 Transporte o mini corta-sebes pela pega, enquanto a lâmina do cortador estiver parada. Quando transportar ou armazenar o mini corta-sebes, coloque sempre a tampa do dispositivo de corte. Um manuseamento incorrecto do cortador de sebes reduzirá possíveis ferimentos pessoais resultantes das lâminas do cortador. 䡬 Segure a ferramenta apenas pelas superfícies isoladas, pois a lâmina poderá entrar em contacto com cabos ocultos. O contacto da lâminas com um cabo com corrente poderá electrificar as partes metálicas da ferramenta podendo electrocutar o utilizador. 䡬 Mantenha o cabo afastado da zona de corte. Durante o funcionamento, o cabo poderá ficar escondido nos arbustos, podendo ser cortado acidentalmente pela lâmina.

1. Antes de começar a trabalhar, certifique-se de que

não existem cabos de corrente na zona. A lâmina poderia entrar em contacto com o cabo de alimentação, provocando choques eléctricos, falhas do solo e outros acidentes.

2. Durante a utilização, segure com firmeza na

ferramenta com ambas as mãos, para evitar ferimentos.

3. Mantenha as mãos e todas as partes do corpo

afastadas da lâmina, para evitar contactos que poderiam provocar ferimentos.

4. Certifique-se de que a lâmina e todos os acessórios

estão correctamente instalados. Uma instalação incorrecta poderia fazer com que a lâmina ou os acessórios se soltem, resultando em ferimentos.

5. Antes de começar a trabalhar, certifique-se de que

a lâmina não está rachada, deformada ou excessivamente gasta. Não utilize a lâmina nesta condição, uma vez que poderia quebrar-se e provocar ferimentos.

6. Não utilize a ferramenta para cortar fio, chapas de

metal ou outros objectos duros. A ferramenta pode danificar-se e provocar ferimentos.

7. Se a ferramenta não funcionar normalmente e

estiver a produzir ruídos estranhos, desligue-a imediatamente e peça para ser inspeccionada e reparada.

8. Se a ferramenta cair ou embater contra um objecto,

verifique a lâmina e o corpo para a existência de danos, rachadelas ou deformações. A utilização de uma lâmina danificada, deformada ou rachada pode resultar em ferimentos.

9. Não desmonte a lâmina. Tal poderá resultar em

10. Este produto gera vibrações durante a utilização.

Tal faz com que o trabalho contínuo e longo seja desgastante a nível físico, devendo evitar uma fraca postura de trabalho e garantir que descansa com frequência. Além disso, durante os períodos curtos de trabalho, pare imediatamente de trabalhar e descanse, quando sentir os dedos, mãos, braços ou ombros cansados.

11. Utilize luvas ou um pano para proteger as mãos

quando manusear a lâmina. Um manuseamento descuidado poderá provocar ferimentos.

12. Não exponha a lâmina a pressão excessiva durante

o corte, uma vez que poderia danificar a lâmina.

13. A lâmina encontra-se bastante quente depois de

cortar. Não lhe toque para evitar ferimentos.

14. Quando trabalhar em locais elevados, certifique-se

de que não se encontra ninguém por baixo. Poderia provocar ferimentos se, acidentalmente, deixar cair a ferramenta ou outro objecto. 07Por_CH14DSL_WE 10/27/10, 15:1471Português

ferramenta a funcionar sem vigilância, num suporte ou no solo.

16. Não exponha a ferramenta a insecticidas ou outros

químicos. Tais químicos poderiam provocar rachadelas e outros danos. PRECAUÇÕES PARA A BATERIA E O CARREGADOR

1. Recarregue sempre a bateria numa temperatura entre

0° e 40°C. Carregar a bateria a temperaturas fora do intervalo de 0° a 40°C pode impedir o carregamento correcto e reduzir a autonomia da bateria. A temperatura mais apropriada para a recarga é entre 20° e 25°C.

2. Quando terminar um recarregamento, libere o

recarregador por cerca de 15 minutos antes da próxima recarga da bateria. Não recarregue a bateria durante mais de duas horas.

3. Não deixe que materiais estranhos entrem no

orifício de conexão da bateria recarregável.

4. Não desmonte nunca a bateria recarregável nem o

recarregável. Ao fazer isso, a bateria provocará uma grande corrente elétrica e um sobreaquecimento, podendo resultar em queima ou danos à bateria.

6. Não jogue a bateria no fogo. Queimando-se, ela

pode explodir. PRECAUÇÕES PARA A BATERIA DE IÕES DE LÍTIO Para aumentar a vida útil, a bateria de iões de lítio está equipada com uma função de protecção para impedir a transmissão de corrente. Nos casos 1 a 3 descritos em baixo, quando utilizar este produto, mesmo que esteja a premir o botão, o motor poderá parar. Isto não constitui uma avaria, sendo o resultado da função de protecção.

1. Quando a carga restante da bateria se esgotar, o

poderá parar. Nesse caso, solte o botão da ferramenta e elimine as causas da sobrecarga. De seguida, pode voltar a utilizá-la.

3. Se a bateria estiver sobreaquecida em condições de

sobrecarga, a alimentação da bateria poderá parar. Neste caso, pare de utilizar a bateria e deixe-a arrefecer. Após este período, pode voltar a utilizá-la. Além disso, tenha em consideração os seguintes avisos e precauções. AVISO Para evitar antecipadamente qualquer fuga na bateria, produção de calor, emissão de fumo, explosão e ignição, certifique-se de que toma as seguintes precauções.

1. Certifique-se de que limalhas e pó não se acumulam

na bateria. 䡬 Durante o trabalho, certifique-se de que limalhas e pó não caem na bateria. 䡬 Certifique-se de que qualquer limalha e pó que caia na ferramenta durante os trabalhos não se acumulam na bateria. 䡬 Não guarde uma bateria não utilizada num local exposto a limalhas e ao pó. 䡬 Antes de guardar uma bateria, remova quaisquer limalhas e pó que possam existir na mesma e não a guarde com peças metálicas (parafusos, pregos, etc.).

2. Não perfure a bateria com objectos afiados como

pregos, não lhe bata com um martelo, e não pise, arremesse, nem submeta a bateria a impactos físicos severos.

3. Não utilize uma bateria que pareça estar danificada

4. Não utilize a bateria com a polaridade invertida.

5. Não a ligue directamente a quaisquer tomadas

eléctricas ou tomadas de isqueiro de automóvel.

6. Não utilize a bateria para fins que não os

7. Se a bateria não carregar completamente mesmo

após ter passado o tempo de recarga especificado, pare imediatamente de a recarregar.

8. Não coloque nem submeta a bateria a temperaturas

elevadas ou a alta pressão, como as de um forno microondas, secador, ou recipiente de alta pressão.

9. Afaste-a imediatamente do fogo quando fugas ou

maus odores forem detectados.

10. Não utilizar em locais onde seja produzida uma

forte electricidade estática.

11. Se a bateria apresentar fugas, maus odores,

produção de calor, descoloração ou deformações, ou parecer funcionar de forma anormal durante a utilização, recarga ou armazenamento, remova-a imediatamente do equipamento ou do carregador de baterias e pare de a utilizar. CUIDADO

1. Se o líquido vertido pela bateria entrar nos seus

olhos, não os esfregue e lave-os bem com água fresca e limpa como água da torneira e contacte imediatamente um médico. Se não for tratado, o líquido pode provocar problemas nos olhos.

2. Se o líquido verter para a sua pele ou roupa, lave-

as imediatamente com água limpa como água da torneira. Existe a possibilidade do líquido provocar irritação cutânea.

3. Se se deparar com ferrugem, maus odores,

sobreaquecimento, descoloração, deformações e/ ou outras irregularidades ao utilizar a bateria pela primeira vez, pare de utilizá-la e devolva-a ao seu fornecedor ou vendedor. AVISO (CH14DSL/CH18DSL) Se um objecto estranho condutor de electricidade entrar nos terminais da bateria de iões de lítio, pode ocorrer um curto-circuito, com o consequente risco de incêndio. Obedeça às indicações seguintes quando guardar a bateria. 䡬 Não coloque rebarbas, pregos, fio de aço, fio de cobre ou qualquer outro tipo de fios na mala de armazenamento. 䡬 Instale a bateria na ferramenta eléctrica ou guardea em segurança premindo a tampa da bateria até que os orifícios de ventilação estejam ocultos, para evitar curtos-circuitos (Consulte a Fig. 4). 07Por_CH14DSL_WE 10/27/10, 15:1472Português

Modelo CH14DSL CH18DSL CH14DL CH18DL Rotação sem carga 1100 min

• O desempenho real depende do tipo de vegetação cortada e do afiamento da lâmina.

*1 Apenas quando estiverem inseridas duas baterias. 䡬 Os acessórios-padrão estão sujeitos a mudanças sem aviso prévio. 䡬 O carregador e as baterias não estão incluídos quando for adquirida apenas uma ferramenta eléctrica.

Os acessórios opcionais estão sujeitos a mudanças sem aviso prévio. APLICAÇÕES 䡬 Aparar sebes 䡬 Aparar e podar árvores de jardim

RETIRADA/INSTALAÇÃO DA BATERIA

1. Retirada da bateria

Segure a empunhadeira firmemente e aperte a lingüeta da bateria para retirar a bateria (veja Figs. 1, 2 e 5). CUIDADO Não provoque nunca curto-circuito na bateria.

2. Instalação da bateria

Insira a bateria, observando a direção correta (veja Fig. 2 e 5). RECARGA Antes de utilizar a ferramenta eléctrica, carregue a bateria da seguinte forma. <UC18YGSL>

1. Conecte o cabo de eletricidade do recarregador na

tomada. Ao ligar a ficha do carregador a uma tomada, a lâmpada avisadora piscará a vermelho (Em intervalos de 1 segundo).

Ao inserir a bateria no carregador, a luz avisadora acender-se-á continuamente a vermelho. Quando a bateria ficar completamente recarregada, a luz avisadora piscará a vermelho (Em intervalos de 1 segundo). (Veja Tabela 1) (1) Indicação da lâmpada piloto As indicações da lâmpada piloto serão apresentadas na Tabela 1, de acordo com a condição do carregador ou a bateria recarregável. CH14DSL CH18DSL CH14DL CH18DL 1 Bateria 1 ou 2 (BSL1415) 2 Bateria 1 ou 2 (BSL1815) 3 Bateria 1 ou 2 (BCL1415) 4 Bateria 1 ou 2 (BCL1815)

(2) Quanto a temperaturas da bateria recarregável. As temperaturas aplicáveis às baterias recarregáveis estão indicadas na Tabela 2; as baterias que tenham aquecido devem ser deixadas a arrefecer durante algum tempo antes de serem recarregadas. Tabela 2 Limites para recarga de baterias (3) Quanto ao tempo de recarga Conforme a combinação do recarregador e das baterias, o tempo de recarga será o que mostra o Tabela 3. Tabela 3 Tempo de recarga (a 20° C)

para fora NOTA Após o carregamento, retire primeiro as baterias do carregador e conserve-as adequadamente. Quanto à descarga elétrica no caso de novas baterias, etc. Como a substância química interna das novas baterias e daquelas que não foram usadas por um prolongado período não está ativada, pode haver uma pequena descarga elétrica ao usá-las pela primeira e segunda vezes. Este fenômeno é temporário e o tempo normal requerido para a recarga será restabelecido depois da recarregar a bateria umas duas ou três vezes. Temperaturas nas quais Baterias recarregáveis a bateria pode ser recarregada BSL1415, BSL1815, 0°C – 50°C BCL1415, BCL1815 Recarregador

Bateria BSL1415, BSL1815 Aprox. 40 min. – BCL1415, BCL1815 – Aprox. 60 min. Como prolongar a vida útil das baterias (1) Recarregue as baterias antes que elas se descarreguem completamente. Quando sentir que a potência da ferramenta enfraquece, pare de usá-la e recarregue a bateria. Se continuar a usar a ferramenta e descarregar a corrente elétrica, a bateria pode se danificar e sua vida útil ficará menor. (2) Evite fazer a recarga em altas temperaturas. Um bateria recarregável se aquece imediatamente depois do uso. Se ela for recarregada imediatamente depois de ter sido usada, sua substância química interna pode deteriorar e sua vida útil pode diminuir. Deixe a bateria descansar e recarregue-a somente depois que ela tiver esfriado por algum tempo. CUIDADO 䡬 Se a bateria for carregada enquanto estiver quente por ter permanecido por um longo tempo em local sujeito à luz directa do sol, ou porque acabou de ser usada, a lâmpada piloto do carregador pisca acendendo-se durante 1 segundo e não se acende durante 0,5 segundos (apagada durante 0,5 segundos). Nesse caso, primeiro deixe a bateria esfriar para depois iniciar a recarga.

Quando a lâmpada piloto piscar (em intervalos de 0,2 segundo), verifique se existe algum objeto estranho no conector do carregador da bateria. Caso exista, retire-o de lá imediatamente. Caso exista, retire-o de lá imediatamente. Se não houver nenhum objeto estranho, é provável que a bateria ou o recarregador estejam com defeito. Leve ambos até o serviço autorizado. 䡬 Como o microcomputador integrado leva cerca de 3 segundos para confirmar se a bateria que está sendo recarregada com UC18YGSL foi retirada, espere no mínimo 3 segundos antes de reinserila para que continue a ser recarregada. Caso seja reinserida dentro de 3 segundos, ela pode não estar sendo recarregada de maneira correta. Bateria sobreaquecida. Não é possível carregar (a carga inicia quando a bateria arrefecer). Tabela 1 Indicações da lâmpada piloto Acende-se por 0,5 segundo. Não se acende por 0,5 segundo. (desliga-se por 0,5 segundo) Fica continuamente acesa Acende-se por 0,5 segundo. Não se acende por 0,5 segundo. (desliga-se por 0,5 segundo) Acende-se por 1 segundo. Não se acende por 0,5 segundo. (desliga-se por 0,5 segundo) Antes da recarga Durante a recarga Recarga completa Pisca Acende Pisca Pisca Lâmpada piloto (vermelha) Standby em caso de sobreaque- cimento Acende-se por 0,1 segundo. Não se acende por 0,1 segundo. (desliga-se por 0,1 segundo) Recarga impossível Pisca Defeito na bateria ou no carregador 07Por_CH14DSL_WE 10/27/10, 15:1474Português

tomada. Ao ligar a ficha do carregador a uma tomada, a lâmpada avisadora piscará a vermelho (Em intervalos de 1 segundo).

2. Insira a bateria no recarregador.

Insira firmemente a bateria no recarregador até que ela entre em contato com o fundo do recarregador, se certificando que as polaridades estão corretas, como mostra a Fig. 3. ATENÇÃO Se a bateria for inserida na direção inversa, não somente será impossível recarregá-la como também pode causar problemas no recarregador como, por exemplo, deformação no terminal de recarga.

Ao inserir a bateria no carregador, a luz avisadora acender-se-á continuamente a vermelho. Quando a bateria ficar completamente recarregada, a luz avisadora piscará a vermelho (Em intervalos de 1 segundo). (Veja Tabela 4) (1) Indicação da lâmpada piloto As indicações da lâmpada piloto serão apresentadas na Tabela 4, de acordo com a condição do carregador ou a bateria recarregável. (2) Quanto a temperaturas da bateria recarregável. As temperaturas aplicáveis às baterias recarregáveis estão indicadas na Tabela 2; as baterias que tenham aquecido devem ser deixadas a arrefecer durante algum tempo antes de serem recarregadas. (3) Quanto ao tempo de recarga Conforme a combinação do recarregador e das baterias, o tempo de recarga será o que mostra o Tabela 3. NOTA O tempo de recarga pode variar conforme a temperatura e a voltagem da fonte de energia.

para fora NOTA Após o carregamento, retire primeiro as baterias do carregador e conserve-as adequadamente. Como prolongar a vida útil das baterias (1) Recarregue as baterias antes que elas se descarreguem completamente. Quando sentir que a potência da ferramenta enfraquece, pare de usá-la e recarregue a bateria. Se continuar a usar a ferramenta e descarregar a corrente elétrica, a bateria pode se danificar e sua vida útil ficará menor. (2) Evite fazer a recarga em altas temperaturas. Um bateria recarregável se aquece imediatamente depois do uso. Se ela for recarregada imediatamente depois de ter sido usada, sua substância química interna pode deteriorar e sua vida útil pode diminuir. Deixe a bateria descansar e recarregue-a somente depois que ela tiver esfriado por algum tempo. CUIDADO 䡬 Depois de uma utilização contí 5a, o recarregador da bateria aquece, constituindo a causa de anomalias. Depois da recarga ter terminado, aguarde 15 minutos até à próxima recarga. 䡬 Se a bateria for recarregada quando estiver quente, devido a uso ou exposição à luz solar, a lâmpada piloto pode piscar. A bateria não será recarregada. Em casos como este deve deixar a bateria arrefecer primeiro, antes de realizar a respectiva recarga.

Quando a lâmpada piloto piscar em rapidamente (em intervalos de 0,2 segundo), verifique se existe algum objeto estranho no orifício de instalação do recarregador da bateria. Caso exista, retire-o de lá imediatamente. Se não houver nenhum objeto estranho, é provável que a bateria ou o recarregador estejam com defeito. Leve ambos até o serviço autorizado. Bateria sobreaquecida. Não é possível carregar (a carga inicia quando a bateria arrefecer). Tabela 4 Indicações da lâmpada piloto Acende-se por 0,5 segundo. Não se acende por 0,5 segundo. (desliga-se por 0,5 segundo) Fica continuamente acesa Acende-se por 0,5 segundo. Não se acende por 0,5 segundo. (desliga-se por 0,5 segundo) Acende-se por 1 segundo. Não se acende por 0,5 segundo. (desliga-se por 0,5 segundo) Antes da recarga Durante a recarga Recarga completa Pisca Acende Pisca Pisca Lâmpada piloto (vermelha) Standby em caso de sobreaque- cimento Acende-se por 0,1 segundo. Não se acende por 0,1 segundo. (desliga-se por 0,1 segundo) Recarga impossível Pisca Defeito na bateria ou no carregador 07Por_CH14DSL_WE 10/27/10, 15:1475Português

A lâmina começa a mover-se pressionando o gatilho da pega principal e segurando a pega secundária.

2. Desligar (Fig. 7)

A lâmina pára libertando o gatilho da pega principal ou a pega secundária.

3. Bolsa da lâmina (Fig. 8)

Quando a lâmina do corta-sebes for colocada ou removida da ferramenta, ou quando o corta-sebes não for utilizado, coloque a lâmina na bolsa, para evitar ferimentos. AVISO Certifique-se de que desliga a ferramenta e retira a bateria da ferramenta, antes de colocar e remover a bolsa da lâmina ou a tampa da lâmina. CUIDADO Para evitar ferimentos, tenha cuidado quando colocar a lâmina na bolsa da lâmina.

A lâmina é um elemento consumível, que tem de ser substituído por uma nova, quando deixa de estar afiada. Siga os passos abaixo para substituir a lâmina. A ferramenta ilustrada é o corta-sebes, sendo utilizado nos exemplos para explicar as funcionalidades. Antes de substituir, ligue e desligue o interruptor até que os dentes na lâmina superior estejam posicionadas sobre as aberturas entre os dentes na lâmina inferior. Neste momento, ter cuidado com a lâmina em movimento. AVISO Certifique-se de que desliga o interruptor de alimentação e remove a bateria da ferramenta, para evitar acidentes. CUIDADO Antes de substituir a lâmina, certifique-se de que usa luvas e coloca a bolsa da lâmina ou a tampa da lâmina para evitar que a lâmina entre em contacto directo com as mãos ou rosto.

(1) Vire a ferramenta ao contrário, retire os quatro parafusos utilizando uma chave de fendas Phillips, retire a chapa inferior e a lâmina (com bolsa da lâmina). (Fig. 9) (2) Retire o espaçador da lâmina antiga. (Remova todos os detritos ou sujidade do interior da caixa). (Fig.10)

2. Preparar uma nova lâmina

(1) No centro da lâmina existe um orifício (ø 5) utilizado para posicionamento. Ajuste as peças, incluindo as lâminas superior e inferior, de forma a alinhar os respectivos orifícios.(Fig. 11) (2) Quando as peças estiverem correctamente posicionadas, coloque a bolsa da lâmina na nova lâmina. (3) Insira o espaçador, removido no passo 1, entre as lâminas superior e inferior. (Fig. 12)

3. Rode a came de manivela com a mão e desloque-a

para a posição indicada na figura. (Fig. 13) (1) Ajuste a came de manivela de forma a que o disco circular fique junto à unidade, tal como indicado na figura. (2) Se as porcas (localizadas em quatro posições) estiverem desapertadas, introduza-as nas ranhuras da caixa.

4. Coloque a nova lâmina (Fig. 14)

(1) Alinhe o orifício central com a saliência arredondada no centro da came de manivela. (2) Com o espaçador inserido entre as lâminas, fixe o suporte da lâmina utilizando quatro parafusos. NOTA 䡬 Certifique-se de que verifica o funcionamento da lâmina, após ter sido colocada. A lâmina e a came da manivela não foram correctamente instalados se a lâmina não funcionar correctamente. Volte a seguir as instruções do início. 䡬 Utilize uma lâmina (520 mm) concebida para a ferramenta. Não utilize outras laminas. COMO UTILIZAR AVISO 䡬 Para evitar acidentes, certifique-se de que não existem pessoas na zona de trabalho. 䡬 Mantenha as mãos e todas as partes do corpo afastadas da lâmina, para evitar contactos que poderiam provocar ferimentos. 䡬 Use luvas de protecção durante o trabalho, para evitar ferimentos de ramos ou aparas de madeira. 䡬 Não utilize a ferramenta para cortar fio, chapas de metal ou outros objectos duros. A ferramenta pode danificar-se e provocar ferimentos. Aparar sebes e árvores de jardim CUIDADO 䡬 Utilize um par de tesouras de podar para cortar ramos grossos, antes de utilizar o cortasebes. Não force a ferramenta, para evitar que quebre. 䡬 Pare imediatamente a ferramenta, caso a lâmina parar contra um ramo demasiado pesado. Não permita que o motor pare, uma vez que poderia danificar o motor. 䡬 Utilize uma escada robusta ou escadote quando cortar árvores de jardim altas. 䡬 Utilize apenas para cortar arbustos. (1) Limpe a zona em torno da área de jardim que pretende podar e estabeleça uma plataforma estável a partir da qual trabalhar. (2) Coloque a lâmina na bolsa da lâmina, para evitar contactos acidentais. (3) Instale a bateria na ferramenta. (4) Pressione o gatilho da pega principal e segure na pega secundária para começar a cortar. NOTA 䡬 Lubrifique (utilizando óleo para máquinas de costura, óleo mineral, etc.) a lâmina antes de começar e, de seguida, a cada hora. Utilize uma quantidade de óleo adequada e limpe o óleo em excesso. 䡬 Durante o trabalho (por exemplo, quando descansar) não deixe a ferramenta num local exposto à luz solar directa ou altas temperaturas. Tal evitará um arrefecimento correcto e pode resultar em danos. 䡬 Não utilize a ferramenta para trabalhos que excedam a respectiva capacidade. Tal operação poderia fazer com que o motor bloqueie ou abrande, danificando-o. Aparar árvores de jardim 䡬 Utilize um par de tesouras de podar para remover 20 cm de ramos que são 15 mm ou mais espessos, de forma a que não interfiram com o aparar. (Fig. 16) 07Por_CH14DSL_WE 10/27/10, 15:1476Português

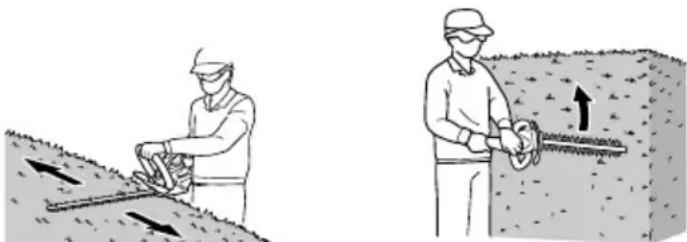

䡬 As árvores com muita folhagem devem ser aparadas começando de baixo para cima para obter a forma pretendida. (Fig. 17) Aparar sebes 䡬 Apare o topo das sebes, movendo a ferramenta da direita para a esquerda (ou da esquerda para a direita) e apare os lados, começando de baixo para cima. (Fig. 18) NOTA 䡬 Não utilize a ferramenta para cortar relva ou ervas daninhas. A relva ou ervas daninhas podem prender à lâmina. 䡬 Corte ramos espessos, pressionando ligeiramente as lâminas contra o ramo. Tempo de funcionamento contínuo Aprox. 35 minutos (consoante as condições de trabalho)

MANUTENÇÃO E INSPEÇÃO

AVISO 䡬 Certifique-se de que desliga a ferramenta e remove a bateria da ferramenta, antes de efectuar inspecções e manutenção. 䡬 Não desmonte a lâmina. Caso este aviso não seja cumprido, poderão ocorrer ferimentos. 䡬 Utilize luvas ou um pano para proteger as mãos quando manusear a lâmina. Caso este aviso não seja cumprido, poderão ocorrer ferimentos.

1. Afiar a lâmina (Fig. 15)

Mova uma lima de ferro na direcção da seta, para um afiar áspero e, de seguida, utilize uma pedra de amolar para dar um bom acabamento à lâminas. (1) Utilize uma lima de ferro ou uma de aspereza intermédia. (2) Lubrifique a pedra de amolar com óleo para máquina (óleo para bicicleta ou semelhante). (3) Utilize uma pedra de limar para remover com suavidade quaisquer aparas de metal da parte posterior da extremidade da lâmina. Quando afiar a lâmina Embora isto varie consoante o tipo de árvores que são aparadas e a frequência de utilização, é uma boa ideia afiar a lâmina cerca de uma vez por ano, para manter uma extremidade afiada. NOTA Não utilize água para limpar a lâmina, de forma a evitar ferrugem ou outros danos.

2. Lubrificar a lâmina

Ao aparar, a seiva que cole à extremidade da lâmina aumentará a carga e o desgaste da bateria de forma muito mais rápida. Utilize óleo para máquinas (ou óleo de bicicleta) para lubrificar a lâmina e limpe a lâmina com um pano. Para evitar que a lâmina enferruje, certifique-se de que lubrifica a lâmina depois de utilizar e quando não for utilizada durante um longo período, antes de a colocar na bolsa da lâmina.

3. Inspeção dos parafusos de fixação

Inspecione regularmente todos os parafusos de fixação e se certifique de que estão corretamente apertados. Caso algum parafuso se afrouxe, reaperte- o imediatamente, do contrário existe risco de graves problemas.

4. Manutenção do motor

O enrolamento do motor do aparelho é o “coração” da ferramenta elétrica. Tome o devido cuidado para assegurar que o enrolamento não se danifique e/ou fique molhado com óleo ou água.

Quando o cortasebes estiver manchado, limpe-o com um pano macio e seco umedecido com água com sabão. Não utilize solventes clorídricos, gasolina ou solventes de tinta, pois eles derretem plásticos.

Guarde o cortasebes num local cuja temperatura seja menor que 40°C e fora do alcance de crianças. NOTA Certifique-se de que a bateria se encontra totalmente carregada quando a mesma tiver sido armazenada durante um longo período (3 meses ou mais). Poderá não ser possível utilizar uma bateria com menor capacidade depois de a mesma ter estado armazenada durante um longo período.

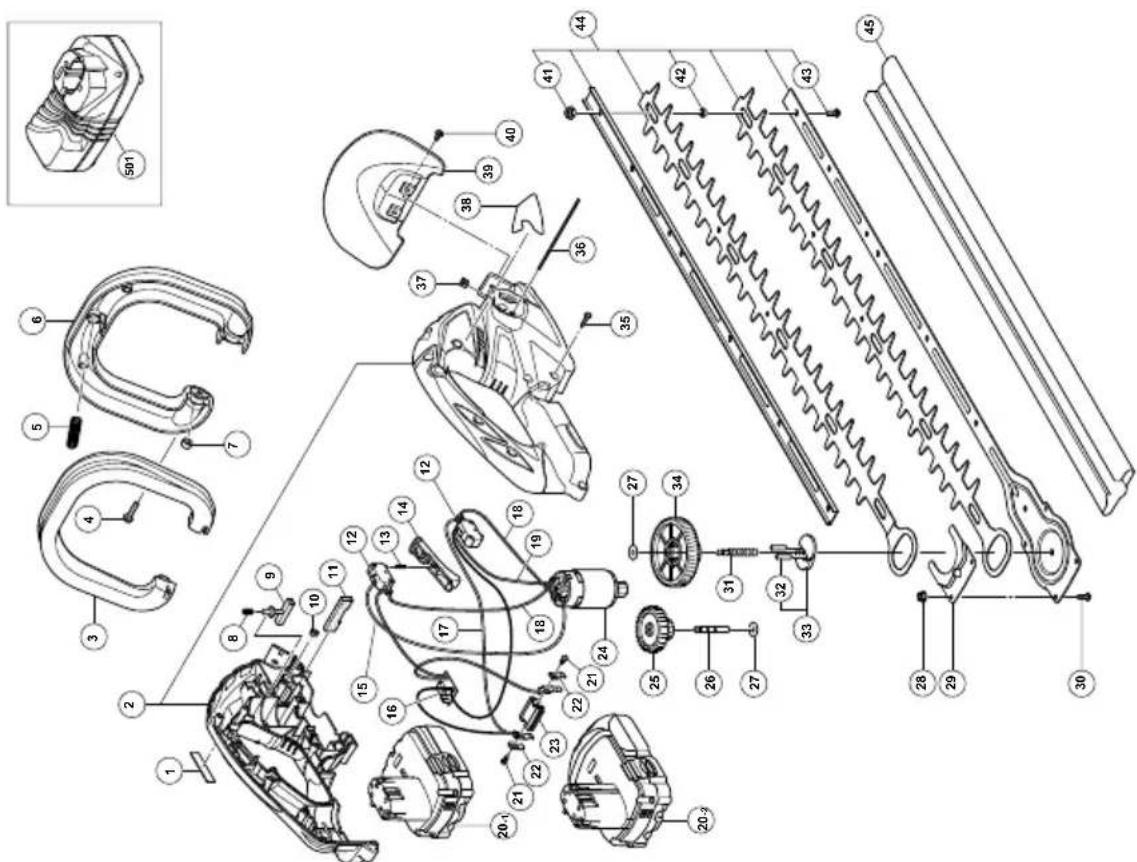

7. Lista de peças para conserto

CUIDADO Consertos, modificações e inspeção de Ferramentas Elétricas da HiKOKI devem ser realizados por uma Oficina Autorizada da HiKOKI. Esta lista de peças pode ser útil se apresentada com a ferramenta na Oficina Autorizada da HiKOKI ao solicitar conserto ou manutenção. Na operação e na manutenção das ferramentas elétricas, devem-se observar as normas de segurança e os padrões prescritos por cada país. MODIFICAÇÃO

Ferramentas Elétricas da HiKOKI estão sempre sendo aperfeiçoadas e modificadas para incorporar os mais recentes avanços tecnológicos. Dessa forma, algumas peças podem mudar sem aviso prévio. Fig. 18 Fig. 17 Fig. 16 07Por_CH14DSL_WE 10/27/10, 15:1477Português

RESOLUÇÃO DE PROBLEMAS

Utilize as inspecções na tabela abaixo, caso a ferramenta não funcione normalmente. Se isto não solucionar o problema, consulte o seu representante ou o Centro de Serviço Autorizado da HiKOKI. Carregador Ferramenta A lâmpada de carregamento não acende. A lâmpada de carregamento não se apaga depois de 4 horas de carregamento. Não utilizar. A ferramenta não apara correctamente. A ficha de alimentação não está ligada a uma tomada CA. A bateria não está correctamente ligada ao carregador. Os eléctrodos da bateria ou do carregador estão sujos. A bateria está extremamente quente. A bateria ou o carregador estão avariados. A bateria não foi correctamente instalada. A lâmina foi incorrectamente instalada. Estão alojados materiais estranhos na lâmina. A ferramenta foi utilizada para trabalhos pesados. A lâmina está romba. Ligue a ficha de alimentação a uma tomada CA. Insira a bateria, para que fique bem assente no carregador. Utilize um cotonete ou outra ferramenta para limpar os eléctrodos. Permita que a bateria arrefeça correctamente antes de carregar. Desligue a ficha de alimentação e consulte o consultor ou o Centro de Serviço Autorizado da HiKOKI. Retire a bateria de armazenamento do compartimento da bateria na ferramenta e verifique a existência de materiais estranhos. Verifique também a existência de sujidade nos eléctrodos da bateria. Certifique-se de que a bateria está premida, até que encaixe. Se a lâmina não se mover mas o motor funcionar, provavelmente, a lâmina foi incorrectamente instalada. Certifique-se de que a came da manivela foi instalada. Quando existir material estranho na lâmina, retire a bateria e utilize um par de pinças ou ferramenta semelhante para remover. Tenha muito cuidado, uma vez que a ferramenta pode começar a funcionar depois de remover o material estranho. Seiva ou ferrugem podem também evitar que a lâmina funcione. Utilize uma escova ou ferramenta semelhante para remover seiva ou ferrugem. Trata-se do efeito de uma função que protege a bateria, desligando o motor quando a ferramenta é exposta a uma carga excessiva. Solte o interruptor e remova aquilo que provocou a carga excessiva e puxe o interruptor para trás para continuar a trabalhar. Sintoma Causa possível Solução Utilize uma escova ou outra ferramenta para remover a seiva e a ferrugem e utilize uma lima ou uma pedra de amolar para afiar a lâmina. Se estes esforços não tornarem a lâmina mais afiada, tal significa que a lâmina atingiu a respectiva vida útil. Substitua a lâmina por uma nova. 07Por_CH14DSL_WE 10/27/10, 15:1478Português

Ferramenta A ferramenta não apara correctamente. A lâmina parou porque foi utilizada para cortar um ramo cuja largura exceda a capacidade de corte da lâmina. NOTA O trabalho que faça a lâmina parar repetidamente danificará o motor. Algumas árvores de jardim têm madeira que é muito dura e pode estar para lá da capacidade da ferramenta, mesmo que seja de uma largura que está dentro da capacidade normal. Utilize um par de tesouras de podar para remover ramos espessos, antes de começar a trabalhar. Um corte oblíquo também pode exceder a capacidade da ferramenta, uma vez que o comprimento do corte aumenta. Certifique-se de que apara ramos espessos nos ângulos correctos. Sintoma Causa possível Solução Aviso importante sobre as baterias para as ferramentas sem fios HiKOKI. Utilize sempre uma das nossas baterias originais designadas. Não podemos garantir a segurança e desempenho da nossa ferramenta sem fios quando é utilizada com baterias diferentes das baterias designadas por nós ou quando a bateria é desmontada e modificada (assim como desmontagem e substituição das células ou outras peças internas). GAGARANTIA Garantimos que a HiKOKI Power Tools obedece às respectivas normas específicas estatutárias/de país. Esta garantia não cobre avarias ou danos derivados de má utilização, abuso ou desgaste normal. Em caso de queixa, envie a Ferramenta, não desmontada, juntamente com o CERTIFICADO DE GARANTIA que se encontra no fundo destas instruções de utilização, para um Centro de Serviço Autorizado HiKOKI. NOTA Devido ao contínuo programa de pesquisa e desenvolvimento da HiKOKI, as especificações aqui contidas estão sujeitas a mudanças sem aviso prévio. Informação a respeito de ruídos e vibração do ar Os valores medidos foram determinados de acordo com a EN60745 e declarados em conformidade com a ISO

Nível de potência sonora ponderada A medida: 79 dB (A) (CH14DSL/CH14DL) 80 dB (A) (CH18DSL/CH18DL) Nível de pressão sonora ponderada A medida: 68 dB (A) (CH14DSL/CH14DL) 69 dB (A) (CH18DSL/CH18DL) Imprecisão KpA: 3 dB (A) Use protetores de ouvido. Os valores totais da vibração (soma do vector triax) são determinados de acordo com a norma EN60745 . Sem carga:

(CH18DSL/CH18DL) O valor total de vibração declarado foi medido de acordo com um método de teste padrão e pode ser utilizado para comparar ferramentas. Pode também ser utilizado numa avaliação preliminar de exposição. AVISO 䡬 O valor de emissão de vibrações durante a utilização da ferramenta eléctrica pode ser diferente do valor total declarado, consoante as formas de utilização da ferramenta. 䡬 Para identificar as medidas de segurança para proteger o operador, que são baseadas numa estimativa de exposição nas actuais condições de utilização (tendo em conta todas as partes do ciclo de funcionamento, tais como os tempos em que a ferramenta é desligada e quando está a funcionar ao ralenti, além do tempo de accionamento do gatilho). 07Por_CH14DSL_WE 10/27/10, 15:147980

DECLARAÇÃO DE CONFORMIDADE CE

Declaramos, sob nossa única e inteira responsabilidade, que Corta-sebes a Bateria, identifi cada por tipo e código de identifi cação específi co *1), está em conformidade com todos os requerimentos relevantes das diretivas *2) e normas *3). Ficheiro técnico em *4)–Consulte abaixo. O Gestor de Normas Europeias no escritório de representação na Europa está autorizado a compilar o fi cheiro técnico. 2000/14/CE

• Procedimento de avaliação de conformidade: Anexo V

Nível medido de potência de som: 79 dB (CH14DSL/CH14DL), 80 dB (CH18DSL/CH18DL)

Nível garantido de potência de som: 88 dB (CH14DSL/CH14DL), 89 dB (CH18DSL/CH18DL) A declaração aplica-se aos produtos com marca CE. Italiano
