MANUALE UTENTE CH14DSL HiKOKI

AVVERTENZA Leggere tutti gli avvertimenti di sicurezza e tutte le istruzioni. La mancata osservanza degli avvertimenti e delle istruzioni potrebbe essere causa di scosse elettriche, incendi e/o gravi lesioni. Salvare tutti gli avvertimenti e le istruzioni per riferimenti futuri. Il termine “elettroutensili” riportato nelle avvertenze si riferisce agli elettroutensili azionati con alimentazione di rete (via cavi) o a batterie (senza cavi).

1) Sicurezza dell’area operativa

a) Mantenere l'area operativa pulita e ordinata. Aree operative sporche o disordinate possono favorire gli infortuni. b) Non utilizzare gli elettroutensili in atmosfere esplosive, ad es. in presenza di liquidi , gas o polveri infiammabili. Gli elettroutensili generano delle scintille che potrebbero accendere la polvere o i fumi. c) Tenere lontani bambini e astanti durante l'utilizzo degli elettroutensili. Qualsiasi distrazione può essere causa di perdita di controllo.

2) Sicurezza elettrica

a) Le spine degli elettroutensili devono essere idonee alle prese disponibili. Non modificare mai le prese. Con gli elettroutensili a massa (messi a terra), non utilizzare alcun adattatore. L'utilizzo di spine intatte e corrispondenti alle prese disponibili ridurrà il rischio di scosse elettriche. b) Evitare qualsiasi contatto con le superfici a massa o a terra, quali tubi, radiatori, fornelli e frigoriferi. In caso di messa a terra o massa del corpo, sussiste un maggior rischio di scosse elettriche. c) Non esporre gli elettroutensili alla pioggia o all'umidità. La penetrazione di acqua negli elettroutensili aumenterà il rischio di scosse elettriche. d) Non tirare il cavo. Non utilizzarlo per il trasporto, o per tirare o scollegare l'elettroutensile. Tenere il cavo lontano da fonti di calore, oli, bordi appuntiti o parti in movimento. Cavi danneggiati o attorcigliati possono aumentare il rischio di scosse elettriche. e) Durante l'uso degli elettroutensili all'esterno, utilizzare una prolunga idonea per usi esterni. L'utilizzo di cavi per esterno riduce il rischio di scosse elettriche. f) Se è impossibile evitare l’impiego di un utensile elettrico in un luogo umido, utilizzare l’alimentazione protetta da un dispositivo a corrente residua (RCD). L’uso di un RCD riduce il rischio di scosse elettriche.

3) Sicurezza personale

a) Durante l'uso degli elettroutensili, state all'erta, verificate ciò che state eseguendo e adottate sempre il buon senso. Non utilizzate gli elettroutensili qualora siate stanchi, sotto l'influenza di farmaci, alcol o cure mediche. Anche un attimo di disattenzione durante l'uso degli elettroutensili potrebbe essere causa di gravi lesioni personali. b) Indossate l'attrezzatura di protezione personale. Indossate sempre le protezioni oculari. L'attrezzatura protettiva, quali maschera facciale, calzature antiscivolo, caschi o protezioni oculari ridurrà il rischio di lesioni personali. c) Impedite le accensioni involontarie. Prima del collegamento a una sorgente di alimentazione e/ o pacco batteria e prima di raccogliere o trasportare l’utensile, verificate che l'interruttore sia posizionato su OFF. Il trasporto degli elettroutensili tenendo le dita sull'interruttore o l’attivazione elettrica degli utensile che hanno l’interruttore su ON, implica il rischio di incidenti. d) Prima di attivare l'elettroutensile, rimuovete qualsiasi chiave di regolazione. Lasciando la chiave in un componente in rotazione dell'elettroutensile, sussiste il rischio di lesioni personali. e) Mantenersi in equilibrio. Mantenersi sempre su due piedi, in equilibrio stabile. Ciò consente di controllare al meglio l'elettroutensile in caso di situazioni impreviste. f) Vestirsi in modo adeguato. Non indossare abiti larghi o gioielli. Tenere i capelli, gli abiti e i guanti lontano dalle parti in movimento. Abiti allentati, gioielli e capelli lunghi potrebbero impigliarsi nelle parti in movimento. g) In caso di dispositivi provvisti di collegamento ad apparecchiature di rimozione e raccolta polveri, verificare che queste siano collegate e utilizzate in modo adeguato. L'utilizzo della raccolta della polvere può ridurre i rischi connessi alle polveri.

4) Utilizzo e manutenzione degli elettroutensili

a) Non utilizzare elettroutensili non idonei. Utilizzare l'elettroutensile idoneo alla propria applicazione. Utilizzando l'elettroutensile corretto, si garantirà un'esecuzione migliore e più sicura del lavoro, alla velocità di progetto. b) Non utilizzare l'elettroutensile qualora non sia possibile accenderlo/spegnerlo tramite l'interruttore. É pericoloso utilizzare elettroutensili che non possano essere azionati dall'interruttore. Provvedere alla relativa riparazione. c) Prima di effettuare qualsiasi regolazione, sostituire gli accessori o depositare gli elettroutensili, scollegare la spina dalla presa elettrica e/o il pacco batteria dall’utensile elettrico. Queste misure di sicurezza preventive riducono il rischio di avvio involontario dell'elettroutensile. d) Depositare gli elettroutensili non utilizzati lontano dalla portata dei bambini ed evitare che persone non esperte di elettroutensili o non a conoscenza di quanto riportato sulle presenti istruzioni azionino l'elettroutensile. É pericoloso consentire che utenti non esperti utilizzino gli elettroutensili. (Traduzione delle istruzioni originali) 04Ita_CH14DSL_WE 10/27/10, 15:133940 Italiano e) Manutenzione degli elettroutensili. Verificare che non vi siano componenti in movimento disallineati o bloccati, componenti rotti o altre condizioni che potrebbero influenzare negativamente il funzionamento dell'elettroutensile. In caso di guasti, provvedere alla riparazione dell'elettroutensile prima di riutilizzarlo. Molti incidenti sono causati da una scarsa manutenzione. f) Mantenere gli strumenti di taglio affilati e puliti. Gli strumenti di taglio in condizioni di manutenzione adeguata, con bordi affilati, sono meno soggetti al bloccaggio e sono più facilmente controllabili. g) Utilizzare l'elettroutensile, gli accessori, le barrette, ecc. in conformità a quanto riportato nelle presenti istruzioni, tenendo in debita considerazione le condizioni operative e il tipo di lavoro da eseguire. L’uso dell’utensile elettrico per operazioni diverse da quelle previste potrebbe causare una situazione pericolosa.

5) Utilizzo e cura dell’utensile batteria

a) Ricaricare solo con il caricatore specificato dal produttore. Un caricatore adatto per un tipo di gruppo batteria può creare un rischio di incendio quando viene utilizzato con un altro gruppo batteria. b) Usare utensili elettrici con gruppi batteria specificatamente designati. L’utilizzo di qualsiasi altro gruppo batteria può creare un rischio di lesioni e incendi. c) Quando il gruppo batteria non viene utilizzato, tenerlo lontano da altri oggetti metallici come graffette, monete, chiavi, chiodi, viti, o altri piccoli oggetti metallici che possono creare una connessione da un terminale a un altro. Cortocircuitare i terminali della batteria insieme può causare ustioni o incendi. d) In condizioni abusive, del liquido può fuoriuscire dalla batteria; evitare il contatto. Se il contatto si verifica accidentalmente, sciacquare con acqua. Se il liquido entra a contatto con gli occhi, richiedere assistenza medica. Il liquido che fuoriesce dalla batteria può causare irritazioni o ustioni.

a) Affidate le riparazioni dell'elettroutensile a persone qualificate che utilizzino solamente parti di ricambio identiche. Ciò garantirà il mantenimento della sicurezza dell'elettroutensile. PRECAUZIONI Tenere lontano dalla portata di bambini e invalidi. Quando non utilizzati, gli strumenti dovranno essere deposti lontano dalla portata di bambini e invalidi.

AVVERTIMENTI DI SICUREZZA DEL TOSASIEPI

䡬 Tenere tutti i componenti del corpo lontano dalla lama della taglierina. Non rimuovere i materiali di taglio né tenere il materiale di taglio quando le lame sono in movimento. Assicurarsi che l’interruttore sia spento quando si asporta il materiale inceppato. Un momento di disattenzione mentre si utilizza il taglia arbusti potrebbe risultare in gravi lesioni. 䡬 Trasportare il taglia arbusti per la maniglia con la lama della taglierina arrestata. Quando si trasporta o si ritira il taglia arbusti, inserire sempre il coperchio del dispositivo di taglio. Una manipolazione corretta del taglia siepi ridurrà le possibilità di lesioni personali provocate dalle lame della taglierina. 䡬 Afferrare l'utensile solo dalle superfici isolate, in quanto la lama potrebbe venire a contatto con fili nascosti. Il contatto delle lame con un filo in tensione potrebbe mettere in tensione le parti metalliche esposte dell'utensile e dare una scossa elettrica all'operatore. 䡬 Tenere il cavo lontano dalla zona di taglio. Durante l’operazione, il cavo potrebbe essere nascosto negli arbusti e potrebbe venire accidentalmente reciso dalla lama.

PRECAUZIONI PER IL TOSASIEPI A BATTERIA

1. Prima di iniziare il lavoro, assicurarsi che non vi

siano cavi di alimentazione nella zona di lavoro. La lama potrebbe venire a contatto con il cavo di alimentazione provocando scosse elettriche, guasti di terra e altri incidenti.

2. Tenere l’utensile saldamente con entrambe le mani

durante l’uso per impedire lesioni.

3. Tenere le mani e tutte le parti del corpo lontano

dalla lama per impedire contatti che potrebbero provocare lesioni.

4. Assicurarsi che la lama e tutti gli accessori siano

installati correttamente. L’installazione errata potrebbe causare l’allentamento della lama o degli accessori, provocando lesioni.

5. Assicurarsi che la lama non sia rotta, deformata o

eccessivamente usurata prima di iniziare la lavorazione. Non usare una lama in questa condizione siccome potrebbe rompersi e provocare lesioni.

6. Non usare l’utensile per tagliare cavi, lastre

metalliche o altri oggetti duri. L’utensile potrebbe essere danneggiato e provocare lesioni.

7. Se l’utensile non funziona normalmente e produce

un rumore strano, spegnerlo immediatamente e farlo controllare o riparare.

8. Se l’utensile cade o urta contro un oggetto,

controllare la lama e il corpo per eventuali danni, crepe e deformazioni. L’uso di una lama danneggiata, deformata o crepata potrebbe provocare lesioni.

9. Non smontare la lama. Ciò potrebbe provocare

10. Questo prodotto genera vibrazioni durante l’uso.

Questo rende le lavorazioni lunghe e continuamente fisicamente estenuanti, pertanto evitare una postura errata e assicurarsi di fare pause frequenti. Inoltre, durante i periodi di lavori brevi, interrompere immediatamente la lavorazione per riposarsi quando si avverte un affaticamento nelle dita, mani, braccia o spalle.

11. Usare guanti o indumenti per proteggere le mani

durante la manipolazione della lama. Una manipolazione disattenta potrebbe causare lesioni.

12. Non esporre la lama a pressione eccessiva durante

il taglio siccome la lama potrebbe danneggiarsi.

13. La lama diventa estremamente calda dopo il taglio.

Non toccarla per impedire ustioni. 04Ita_CH14DSL_WE 10/27/10, 15:134041 Italiano

14. Quando si lavora in luoghi sopraelevati, assicurarsi

che non ci sia nessuno al di sotto. Potrebbero rimanere feriti se si dovesse far cadere l'utensile o un altro oggetto.

15. Per prevenire incidenti imprevisti, non lasciare mai

in funzionamento un utensile incustodito su un supporto o sul pavimento.

16. Non esporre l’utensile a insetticidi e altri agenti

chimici. Tali agenti chimici potrebbero causare crepature e altri danni.

1. Caricare la batteria ad una temperatura di 0 – 40°C.

Caricare la batteria a temperature al di fuori del campo 0 – 40°C potrebbe impedire una ricarica corretta e ridurre la durata della batteria. La temperatura ideale è compresa 20 – 25 gradi.

2. Quando un’operazione di caricatura è terminata,

prima di iniziarne una seconda, lasciare che il caricatore riposi per 15 minuti. Non caricare la batteria per più di 2 ore.

3. Non permettere che sostanze estranee entrino nel

foro di collegamento della batteria ricaricabile.

4. Non smontare mai la batteria ricaricabile e il

5. Non provocare assolutamente mai dei corto-circuiti

alla batteria ricaricabile. Il fenomeno provoca surriscaldamento e grande corrente elettrica. Può quindi causare bruciature o danni alla batteria.

6. Non gettare la batteria nel fuoco. Può esplodere.

PRECAUZIONI SULLA BATTERIA AGLI IONI

DI LITIO Per estendere la durata, la batteria agli ioni di litio è munita di una funzione di protezione per arrestarne l’uscita. Nei casi da 1 a 3 descritti di seguito, durante l’utilizzo del prodotto, anche se state premendo l’interruttore, il motore potrebbe arrestarsi. Ciò non indica un malfunzionamento ma è il risultato della funzione di protezione.

1. Quando la rimanente alimentazione della batteria

si esaurisce, il motore si arresta. In tal caso, ricaricarla immediatamente.

2. Se l’utensile è sovraccarico, il motore potrebbe

arrestarsi. In tal caso, rilasciare l’interruttore dell’utensile ed eliminare le cause del sovraccarico. Dopo ciò, sarà possibile riutilizzarlo.

3. Se la batteria si surriscalda in lavori di sovraccarico,

l’alimentazione della batteria potrebbe arrestarsi. In tal caso, interrompere l’uso della batteria e lasciarla raffreddare. Dopo di ciò, è possibile riutilizzarla. Inoltre, si prega di prestare attenzione al seguente avvertimento e cautela. AVVERTENZA Per prevenire qualsiasi perdita delle batterie, generazione di calore, emissione di fumi, esplosione e accensione, assicurarsi di prestare attenzione alle seguenti precauzioni.

1. Assicurarsi che la polvere e i detriti non si accumulino

sulla batteria. 䡬 Durante la lavorazione, assicurarsi che la polvere e i detriti non si depositino sulla batteria. 䡬 Assicurarsi che qualsiasi polvere e detriti che si depositano sull’utensile elettrico durante la lavorazione non si accumulino sulla batteria. 䡬 Non conservare una batteria inutilizzata in un luogo esposto a polvere e detriti. 䡬 Prima di ritirare una batteria, rimuovere la polvere e i detriti che si sono depositati su di essa e non conservarla insieme a parti metalliche (viti, chiodi, ecc.).

2. Non forare la batteria con un oggetto appuntito come

un chiodo, non colpire con un martello, calpestare, lanciare o sottoporre la batterie a violenti urti fisici.

3. Non usare batterie apparentemente danneggiate o

4. Non usare batterie con la polarità invertita.

5. Non collegare direttamente a prese elettriche o prese

per caricabatteria da auto.

6. Non usare la batteria per uno scopo diverso da

7. Se la ricarica della batteria non si completa anche

quando è passato un tempo di ricarica specificato, interrompere immediatamente la ricarica.

8. Non mettere o sottoporre la batteria a temperature

elevate o ad alta pressione come in un forno microonde, essicatore o contenitore ad alta pressione.

9. Tenere immediatamente lontano dal fuoco quando

si rilevano perdite o maleodore.

10. Non usare in un luogo dove viene generata forte

elettricità statica.

11. Se si verifica la perdita delle batterie, maleodore,

generazione di calore, scolorimento o deformazione, o se appaiono anormalità di qualsiasi natura durante l’uso, la ricarica o la conservazione, rimuoverla immediatamente dall’apparecchio o carica batteria, e interrompere l’uso. ATTENZIONE

1. Se il liquido che fuoriesce dalla batteria entra negli

occhi, non sfregare gli occhi e lavarli bene con acqua fresca e pulita come acqua di rubinetto e contattare immediatamente un medico. Se non viene trattato, il liquido può causare problemi agli occhi.

2. Se il liquido fuoriesce sulla pelle o gli abiti, lavare

bene con acqua pulita come l’acqua del rubinetto immediatamente. C’è una possibilità che possa causare irritazione alla pelle.

3. Se trovate ruggine, maleodore, surriscaldamento,

scolorimento, deformazione, e/o altre irregolarità quando si utilizza la batteria per prima volta, non usarla e restituirla al fornitore o venditore. AVVERTENZA (CH14DSL/CH18DSL) Se un oggetto estraneo conduttivo di elettricità entra nei terminali della batteria agli ioni di litio, potrebbe verificarsi un corto circuito causando il rischio di un incendio. Osservate le seguenti precauzioni quando ritirate la batteria. 䡬 Non posizionate trucioli, chiodi, cavi in acciaio, rame o altri cavi conduttivi di elettricità nella custodia. 䡬 Installate la batteria nell’utensile elettrico o conservatela premendola contro il coperchio per la batteria finché i fori di ventilazione vengono coperti per impedire corto-circuiti. (Vedere Fig. 4) 04Ita_CH14DSL_WE 10/27/10, 15:134142 Italiano CARATTERISTICHE UTENSILE ELETTRICO Modello CH14DSL CH18DSL CH14DL CH18DL Velocità a vuoto 1100 min

Capacità * 15 mm (Spessore del ramo da potare.) Dimensioni della lama (Larghezza di potatura) 520 mm Batterie rechargeable BSL1415 BSL1815 BCL1415 BCL1815 Caricatore utilizzabile UC18YGSL UC18YKL Peso 2,3 kg 2,3 kg 2,4 kg 2,4 kg

• L'effettiva prestazione dipende dal tipo di vegetazione tagliata e da quanto è affilata la lama. ACCESSORI STANDARD *1 Solo quando sono inserite due batterie. 䡬 Gli accessori standard possono essere cambiati senza preavviso. 䡬 Il caricatore e le batterie non sono incluse se viene acquistato un solo strumento di alimentazione. ACCESSORI FACOLTATIVI (venduti a parte)

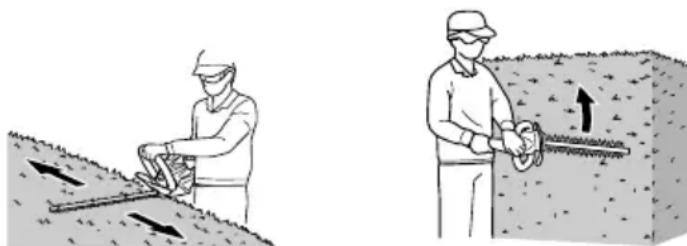

Gli accessori disponibili a richiesta possono essere cambiati senza preavviso. APPLICAZIONI 䡬 Taglio fine di siepi 䡬 Taglio e potatura di alberi da giardino

RIMOZIONE E INSTALLAZIONE DELLA

1. Smontaggio della batteria

Tenere saldamente l’impugnatura e spingere il fermo della batteria, in modo da smontaria (Ved. Fig. 1, 2 e 5). ATTENZIONE Non mettere la batteria in corto circuito.

2. Montaggio della batteria

Inserire la batteria facendo attenzione alla corretta collocazione delle polarità (ved. Fig. 2 e 5). RICARICA Prima di usare l’utensile elettrico, sostituire la batteria nel seguente modo. <UC18YGSL>

1. Collegare il cavo di alimentazione del caricatore a

una presa CA. Quando si collega la spina del caricatore ad una presa a muro, la spia pilota lampeggia in rosso (A intervalli di 1 secondo).

2. Inserire la batteria nel caricatore.

Inserire saldamente la batteria nel caricatore come mostrato nella Fig. 5 e 6.

Quando si inserisce una batteria nel caricatore, la spia pilota si illumina stabilmente in rosso. Quando la batteria è completamente carica, la spia pilota lampeggia in rosso (A intervalli di un secondo). (Vedere le Tabella 1) (1) Indicazione della spia Le indicazioni della spia sono come come indicato nella Tabella 1, a seconda delle condizioni del caricatore o della batteria ricaricabile. CH14DSL CH18DSL CH14DL CH18DL 1 Batteria 1 o 2 (BSL1415) 2 Batteria 1 o 2 (BSL1815) 3 Batteria 1 o 2 (BCL1415) 4 Batteria 1 o 2 (BCL1815) 5 Caricatore

la batteria *1 04Ita_CH14DSL_WE 12/2/11, 9:144243 Italiano (2) Temperatura della batteria ricaricabile Le temperature delle batterie ricaricabili sono indicate nella Tabella 2. Prima di ricaricare batterie che si sono surriscaldate è necessario farle raffreddare. Tabella 2 Gamma di temperature per la ricarica delle batterie (3) Tempo di carica necessario A seconda della combinazione di caricatore e batterie, il tempo di carica è come indicato nella Tabella 3. Tabella 3 Tempo di carica (a 20°C)

4. Scollegare il cavo di alimentazione del caricatore

5. Tenere saldamente il caricatore e estrarre la batteria

NOTA Dopo aver terminato la carica, estrarre le batterie dal caricabatterie e quindi conservare le batterie in maniera adeguata. Scarica nel caso di batterie nuove, ecc. Poiché la sostanza chimica interna delle batterie nuove e delle batterie che non sono state usate per un lungo periodo di tempo non è attivata, la scarica esterna può essere abbassata quando le si usa per la prima e seconda volta. Questo è un fenomeno temporaneo e il tempo normale necessario per la carica viene ripristinato ricaricando la batteria per 2 o 3 volte. Come mantenere più lunga la durata delle batterie (1) Ricaricare le batterie prima che si scarichino completamente. Quando si sente che la potenza dell’attrezzo si indebolisce, interrompere l’uso e ricaricare la batteria. Se si continua l’uso e si finisce la corrente elettrica, la batteria può essere danneggiata e la sua durata abbreviarsi. (2) Evitare di raggiungere alte temperature. Una batteria ricaricabile si riscalda subito dopo l’uso. Se si ricarica una batteria subito dopo averla usata, la sostanza chimica interna viene deteriorata e la durata della batteria abbreviata. Consentire alla batteria di raffreddarsi per un po’e quindi ricaricarla. ATTENZIONE 䡬 Se la batteria viene caricata mentre è calda perchérimasta esposta a lungo ai raggi solari o perchéimmediatamente dopo l’uso della batteria, la spiapilota del caricatore lampeggia illuminandosi per 1secondo e non illuminandosi per 0,5 secondi (spentaper 0,5 secondi.) In questo caso, prima lasciarraffreddare la batteria e poi eseguire l’operazionedi carica. 䡬 Quando la spia lampeggia velocemente (a intervalli di 0,2 secondi), controllare che non siano presenti oggetti estranei nel connettore della batteria del caricatore. Se non sono presenti oggetti estranei è probabile che la batteria od il caricatore non funzioni bene. Farla vedere a un Agente di manutenzione autorizzato. 䡬 Poiché il micro computer incorporato impiega circa3 secondi per confermare che la batteria caricata conl’UC18YGSL è stata espulsa, aspettare almeno 3secondi prema di reinserirla per continuare ilcaricamento. Se la batteria viene reinserita entro 3 secondi, essapuò non essere caricata in modo approprioato. Temperature di carica Batterie ricaricabili per le batterie BSL1415, BSL1815, 0°C – 50°C BCL1415, BCL1815 Caricatore

Batteria BSL1415, BSL1815 Circa. 40 min. – BCL1415, BCL1815 – Circa. 60 min. Batteria surriscaldata. Impossibile ricaricare (la ricarica comincerà quando la batteria si raffredda). Tabella 1 Indicazioni della spia Si illumina per 0,5 secondi. Non si illumina per 0,5 secondi. (Spento per 0,5 secondi) Si illumina stabilmente Si illumina per 0,5 secondi. Non si illumina per 0,5 secondi. (Spento per 0,5 secondi) Si illumina per 1 secondi. Non si illumina per 0,5 secondi. (Spento per 0,5 secondi) Prima della carica Durante la carica Carica completa Lampeggia Si illumina Lampeggia Lampeggia Spia (rossa) Standby di surriscalda- mento Si illumina per 0,1 secondi. Non si illumina per 0,1 secondi. (Spento per 0,1 secondi) Carica inpossibile Lampeggia Malfunzionamento della batteria o del caricatore 04Ita_CH14DSL_WE 10/27/10, 15:134344 Italiano <UC18YKL>

1. Collegare il cavo di alimentazione del caricatore a

una presa CA. Quando si collega la spina del caricatore ad una presa a muro, la spia pilota lampeggia in rosso (A intervalli di 1 secondo).

2. Inserire la batteria nel caricatore.

Inserire saldamente la batteria nel caricatore fino a che tocca il fondo del caricatore e controllare la polarità come mostrato nella Fig. 3. ATTENZIONE Se le pile sono inserite in direzione contraria, non solo la carica diviene impossibile ma possono verificarsi anche problemi nel caricatore come la deformazione del terminale di carica.

Quando si inserisce una batteria nel caricatore, la spia pilota si illumina stabilmente in rosso. Quando la batteria è completamente carica, la spia pilota lampeggia in rosso (A intervalli di un secondo). (Vedere le Tabella 4) (1) Indicazione della spia Le indicazioni della spia sono come come indicato nella Tabella 4, a seconda delle condizioni del caricatore o della batteria ricaricabile. (2) Temperatura della batteria ricaricabile Le temperature delle batterie ricaricabili sono indicate nella Tabella 2. Prima di ricaricare batterie che si sono surriscaldate è necessario farle raffreddare. (3) Tempo di carica necessario A seconda della combinazione di caricatore e batterie, il tempo di carica è come indicato nella Tabella 3. NOTA Il tempo di carica può variare a seconda della temperatura e della tensione della fonte di alimentazione.

4. Scollegare il cavo di alimentazione del caricatore

5. Tenere saldamente il caricatore e estrarre la batteria

NOTA Dopo aver terminato la carica, estrarre le batterie dal caricabatterie e quindi conservare le batterie in maniera adeguata. Come mantenere più lunga la durata delle batterie. (1) Ricaricare le batterie prima che si scarichino completamente. Quando si sente che la potenza dell’attrezzo si indebolisce, interrompere l’uso e ricaricare la batteria. Se si continua l’uso e si finisce la corrente elettrica, la batteria può essere danneggiata e la sua durata abbreviarsi. (2) Evitare di raggiungere alte temperature. Una batteria ricaricabile si riscalda subito dopo l’uso. Se si ricarica una batteria subito dopo averla usata, la sostanza chimica interna viene deteriorata e la durata della batteria abbreviata. Consentire alla batteria di raffreddarsi per un po’e quindi ricaricarla. ATTENZIONE 䡬 Se il caricabatterie viene utilizzato di continuo, potrebbe surriscaldarsi provocando così malfunzionamenti. Una volta terminato il caricamento, attendere 15 minuti prima di ricaricare nuovamente. 䡬 Se la batteria viene ricaricata quando è calda a causa dell’uso della batteria o dell’esposizione alla luce solare, la spia lampeggia. La batteria non verrà ricaricata. In tal caso, consentire alla batteria di raffreddarsi per un po’ e quindi ricaricarla. 䡬 Quando la spia lampeggia velocemente (a intervalli di 0,2 secondi), controllare che non siano presenti oggetti estranei nel foro di installazione della batteria. Se non sono presenti oggetti estranei è probabile che la batteria od il caricatore non funzioni bene. Farla vedere a un Agente di manutenzione autorizzato. Batteria surriscaldata. Impossibile ricaricare (la ricarica comincerà quando la batteria si raffredda). Tabella 4 Indicazioni della spia Si illumina per 0,5 secondi. Non si illumina per 0,5 secondi. (Spento per 0,5 secondi) Si illumina stabilmente Si illumina per 0,5 secondi. Non si illumina per 0,5 secondi. (Spento per 0,5 secondi) Si illumina per 1 secondi. Non si illumina per 0,5 secondi. (Spento per 0,5 secondi) Prima della carica Durante la carica Carica completa Lampeggia Si illumina Lampeggia Lampeggia Spia (rossa) Standby di surriscalda- mento Si illumina per 0,1 secondi. Non si illumina per 0,1 secondi. (Spento per 0,1 secondi) Carica inpossibile Lampeggia Malfunzionamento della batteria o del caricatore 04Ita_CH14DSL_WE 10/27/10, 15:134445 Italiano DESCRIZIONE FUNZIONALE

1. Accensione (Fig. 7)

La lama inizia a muoversi tirando la levetta di attivazione dell’impugnatura principale mentre si tiene l’impugnatura secondaria.

2. Spegnimento (Fig. 7)

La lama cessa di muoversi rilasciando la levetta di attivazione dell’impugnatura principale o dell’impugnatura secondaria.

3. Custodia lama (Fig. 8)

Quando la lama del tosasiepi deve essere fissata o rimossa dall’utensile, o quando l'utensile non viene utilizzato, riporre la lama nella custodia della lama per impedire lesioni. AVVERTENZA Assicurarsi di spegnere l’utensile e togliere la batteria dall’utensile prima di fissare e rimuovere la custodia o il coperchio della lama. ATTENZIONE Per impedire lesioni, prestare attenzione quando si ripone la lama nella custodia.

SOSTITUZIONE DELLA LAMA

La lama è soggetta a usura e deve essere sostituita con una nuova lama quando non è più affilata. Seguire le procedure descritte di seguito per sostituire la lama. L’utensile indicato nell’illustrazione è il tosasiepi e viene utilizzato negli esempi per illustrare le funzioni. Prima della sostituzione, accendere e spegnere l’interruttore finché i denti nella lama superiore sono posizionati sulle aperture tra i denti nella lama inferiore. In questo momento, fare attenzione alla lama in movimento. AVVERTENZA Assicurarsi di spegnere l’interruttore di alimentazione e togliere la batteria dall’utensile per impedire incidenti. ATTENZIONE Prima della sostituzione della lama, assicurarsi di usare dei guanti e fissare la custodia o il coperchio della lama per impedire che venga a contatto diretto con le mani o il viso.

(1) Girare l’utensile, rimuovere le quattro viti con un cacciavite Phillips, togliere la piastra inferiore e la lama (con la custodia della lama). (Fig. 9) (2) Rimuovere il distanziatore dalla vecchia lama (rimuovere scarti di taglio o polvere dall’interno dell’alloggiamento). (Fig.10)

2. Preparazione di una nuova lama

(1) Un foro (ø5) utilizzato per il posizionamento è situato nel centro della lama. Regolare le parti comprese tra le lame superiore e inferiore in modo che i fori in queste parti siano allineati.(Fig.11) (2) Quando le parti sono posizionate correttamente, inserire la custodia della lama nella nuova lama. (3) Inserire il distanziatore rimosso al punto 1, tra le lame superiore e inferiore. (Fig. 12)

3. Ruotare con la mano la camma a manovella e spostarla

nella posizione illustrate nella figura. (Fig. 13) (1) Regolare la camma a manovella in modo che la parte del disco circolare arrivi accanto all’unità come mostrato nella figura. (2) Se i dadi (situati in quattro posizioni) sono allentati, premerli nella scanalatura dell’alloggiamento.

4. Fissare la nuova lama (Fig. 14)

(1) Allineare il foro centrale del supporto della nuova lama invertito con la sporgenza tonda al centro della camma a manovella. (2) Con il distanziatore inserito tra le lame, fissare il supporto della lama con quattro viti. NOTA 䡬 Assicurarsi di controllare il funzionamento della lama dopo il suo fissaggio. La lama e la camma a manovella non sono state installate adeguatamente se la lama non funziona correttamente. Ripetere le istruzioni dall’inizio. 䡬 Assicurarsi di usare una lama (520 mm) progettata per l’utensile. Non usare alter lame.

AVVERTENZA 䡬 Per prevenire incidenti, assicurarsi che non vi siano persone nella zona di lavoro. 䡬 Tenere le mani e tutte le parti del corpo lontano dalla lama per impedire contatti che potrebbero provocare lesioni. 䡬 Usare occhiali protettivi durante la lavorazione per impedire lesioni provocate da ramoscelli e trucioli di legno. 䡬 Non usare l’utensile per tagliare cavi, lastre metalliche o altri oggetti duri. L’utensile potrebbe essere danneggiato e provocare lesioni. Potatura di siepi e alberi da giardino ATTENZIONE 䡬 Usare un paio di cesoie per potatura per tagliare i rami spessi prima di utilizzare il tagliasiepi. Non sforzare l’utensile per impedirne la rottura. 䡬 Arrestare immediatamente l’utensile se la lama si pianta contro un ramo troppo pesante. Non lasciare che il motore si blocchi siccome potrebbe danneggiare il motore. 䡬 Usare una scala a pioli robusta o una scala a libretto quando si tagliano alberi da giardino alti. 䡬 Usare solamente per tagliare l’arbusto. (1) Liberare la zona intorno all’albero da giardino che si desidera potare e montare una piattaforma stabile dalla quale lavorare. (2) Riporre la lama nella custodia della lama per impedire contatti accidentali. (3) Installare la batteria nell’utensile. (4) Tirare la levetta di attivazione dell’impugnatura principale mentre si tiene l’impugnatura secondaria per avviare la tosatura. NOTA 䡬 Lubrificare (usando olio per macchina da cucire, olio minerale, ecc.) la lama prima di iniziare e poi ogni ora. Usare una quantità adeguata di olio e pulire via l’olio in eccesso. 䡬 Durante la lavorazione (per esempio, durante le pause) non lasciare l’utensile in un luogo esposto alla luce solare diretta o a temperature elevate. Ciò impedirà il corretto raffreddamento e potrebbe provocare danni. 䡬 Non usare l’utensile per lavori che eccedono la sua capacità. Un tale utilizzo potrebbe causare il blocco o il rallentamento del motore, danneggiandolo. 04Ita_CH14DSL_WE 10/27/10, 15:134546 Italiano Potatura degli alberi da giardino 䡬 Utilizzare una coppia di cesoie da potatura per rimuovere 20 cm di rami dello spessore di 15 mm o superiore in modo che non interferiscano con la potatura. (Fig. 16) 䡬 Gli alberi con fogliame rigoglioso devono essere potati iniziando dal fondo e lavorando verso l’alto per ottenere la forma desiderata. (Fig. 17) Potatura di siepi 䡬 Potare la sommità delle siepi spostando l’utensile da destra a sinistra (o da sinistra a destra) e potare i lati iniziando dal basso e lavorando verso l’alto. (Fig. 18) NOTA 䡬 Non usare l’utensile per tagliare il prato o le erbacce. L’erba o le erbacce potrebbero attaccarsi alla lama. 䡬 Tagliare i rami spessi premendo delicatamente le lame contro il ramo. Tempo di funzionamento continuo Circa 35 minuti (a seconda delle condizioni operative)

MANUTENZIONE ED ISPEZIONE

AVVERTENZA 䡬 Assicurarsi di spegnere l’utensile e togliere la batteria dall’utensile prima di eseguire ispezioni o effettuare la manutenzione. 䡬 Non smontare la lama. Il mancato rispetto di questo avvertimento può provocare lesioni. 䡬 Usare guanti o indumenti per proteggere le mani durante la manipolazione della lama. Il mancato rispetto di questo avvertimento può provocare lesioni. Fig. 16 Fig. 17 Fig. 18

1. Affilatura della lama (Fig. 15)

Spostare una lima di ferro in direzione della freccia per un’affilatura approssimativa quindi usare una pietra lubrificante per dare alla lama una buona finitura. (1) Usare una lima di ferro fine o una di ruvidezza intermedia. (2) Rivestire la pietra lubrificante con olio di macchina (olio di bicicletta o simile). (3) Usare una pietra ad acqua per rimuovere delicatamente eventuali sbavature dal retro dell’estremità della lama. Quando affilare la lama Se questo fattore varia a seconda del tipo di alberi che vengono potati e dalla frequenza con cui viene utilizzata, è una buona idea affilare la lama circa una volta l’anno per mantenere un’estremità affilata. NOTA Non usare acqua per pulire la lama per prevenire la ruggine o altri danni.

2. Lubrificare la lama

Durante la potatura, la presenza di linfa attaccata all’estremità della lama aumenterà il carico e usurerà la batteria più rapidamente. Usare olio per macchina (o olio di bicicletta o simile) per lubrificare la lama e pulirla con un panno. Per impedire che la lama si arrugginisca, assicurarsi di lubrificarla dopo l’uso e quando non verrà utilizzata per un periodo prolungato prima di riporla nella custodia della lama.

3. Inspezione delle viti di montaggio

Ispezionare regolarmente le viti di montaggio e assicurarsi che siano ben fissate. Se una di queste dovesse essere alentata, riserrarla immediatamente. Si rischia in caso contrario di provocare incidenti pericolosi.

4. Manutenzione del motore

L’avvolgimento del motore il vero e proprio “cuore” degli attezzi elettrici. Fare attenzione a non danneggiare l’avvolgimento e/ o non bagnarlo con olio o acqua.

5. Pulizia della carcassa dell’utensile

Se il tagliasiepi è sporco, pulirlo con uno staccio soffice, inumidito di acqua e sapone. Non usare solventi cloridici, benzina o diluenti per benzina, in quanto potrebbero deformare la plastica.

Conservare il tagliasiepi ad una temperatura inferiore ai 40°C e non a portata di mano di bambini. NOTA Assicurarsi che la batteria sia completamente carica quando viene conservata per un lungo periodo (3 mesi o più). Una batteria con minore capacità potrebbe non essere in grado di essere caricata quando viene utilizzata, se conservata per un lungo periodo.

7. Lista dei pezzi di ricambio

CAUTELA Riparazioni, modifiche e ispezioni di utensili elettrici HiKOKI devono essere eseguite da un centro assistenza HiKOKI autorizzato. Questa lista dei pezzi torna utile se viene presentata con l’utensile al centro assistenza HiKOKI autorizzato quando si richiedono riparazioni o altri interventi di manutenzione. Nell’uso e nella manutenzione degli utensili elettrici devono essere osservate le normative di sicurezza e i criteri prescritti in ciascun paese. MODIFICHE Gli utensili elettrici HiKOKI vengono continuamente migliorati e modificati per includere le più recenti innovazioni tecnologiche. Di conseguenza, alcuni pezzi possono essere modificati senza preavviso. 04Ita_CH14DSL_WE 10/27/10, 15:134647 Italiano

RISOLUZIONE DEI GUASTI

Usare le ispezioni nella tabella di seguito se l’utensile non funziona normalmente. Se questo non risolve il problema, consultare il proprio rivenditore o Centro di Assistenza Autorizzato HiKOKI. Caricatore Utensile La spia di caricamento non si accende. La spia di caricamento non si spegne dopo 4 ore di caricamento. Non funziona. La spina di alimentazione non è collegata ad una presa CA. La batteria non è collegata correttamente al caricatore. La batteria o gli elettrodi del caricatore sono sporchi. La batteria è estremamente calda. La batteria o il caricatore sono difettosi. La batteria non è stata installata correttamente. La lama è stata installata erroneamente. Una sostanza estranea si è depositata nella lama. L’utensile è stato utilizzato per lavorazioni pesanti. Collegare la spina di alimentazione ad una presa CA. Inserire la batteria in modo che sia correttamente alloggiata nel caricatore. Usare uno strofinaccio di cotone o altro utensile per pulire gli elettrodi. Permettere alla batteria di raffreddarsi adeguatamente prima della carica. Scollegare la spina di alimentazione e consultare il proprio rivenditore o Centro di Assistenza Autorizzato HiKOKI. Togliere la batteria dallo scomparto della batteria nell’utensile e verificare la presenza di sostanze estranee. Inoltre verificare l'eventuale presenza di sporcizia negli elettrodi della batteria. Assicurarsi che la batteria venga premuta finché non scatta in posizione. Se la lama non si muove ma il motore gira, è probabile che la lama non sia stata installata correttamente. Assicurarsi che la camma a manovella sia stata installata. Se è presente una sostanza estranea nella lama, togliere la batteria e usare delle pinze o utensile simile per rimuoverla. Fare estrema attenzione siccome l’utensile potrebbe iniziare a funzionare quando la sostanza estranea è stata rimossa. La presenza di linfa o ruggine potrebbe impedire il funzionamento della lama. Usare una spazzola metallica o utensile simile per rimuovere linfa o ruggine. Questo è l’effetto di una funzione che protegge la batteria dallo spegnere il motore quando l’utensile viene esposto a un carico eccessivo. Rilasciare l’interruttore e rimuovere la causa del carico eccessivo e tirare indietro l’interruttore per riprendere la lavorazione. Sintomo Causa probabile Rimedio 04Ita_CH14DSL_WE 10/27/10, 15:134748 Italiano Utensile L’utensile non taglia bene. La lama non è più tagliente. La lama si è arrestata perché è stata utilizzata per tagliare un ramo la cui larghezza superava la capacità di taglio della lama. NOTA I lavori che causano l’arresto ripetuto della lama finiscono per danneggiare il motore. Usare una spazzola metallica o altro utensile per rimuovere la linfa e la ruggine e usare una lima o pietra ad acqua per affilare la lama. Se questi sforzi non rendono la lama più affilata, essa ha raggiunto la fine della sua durata di servizio. Sostituirla con una lama nuova. Alcuni alberi da giardino contengono legno molto duro che potrebbe essere oltre la capacità dell'utensile anche se la loro larghezza è entro la capacità normale. Usare un paio di cesoie per potatura per tagliare i rami spessi prima di iniziare la lavorazione. Inoltre un taglio obliquo potrebbe superare la capacità dell’utensile siccome aumenta la lunghezza del taglio. Assicurarsi di tagliare i rami spessi agli angoli giusti. Sintomo Causa probabile Rimedio Avviso importante sulle batterie per gli utensili elettrici a batteria HiKOKI Utilizzare sempre una delle nostre batterie originali. Non possiamo garantire la sicurezza e le prestazioni dell’utensile elettrico a batteria quando esso viene utilizzato con batterie diverse da quelle da noi designate, o quando la batteria viene smontata e modificata (per esempio lo smontaggio e la sostituzione di pile o altre parti interne). GARANZIA Garantiamo gli Utensili Elettrici HiKOKI in conformità alle specifiche normative imposte dalla legge e dai paesi. Questa garanzia non copre difetti o danni dovuti a uso erroneo, abuso o normale usura. In caso di lamentele, si prega di inviare l’Utensile Elettrico, non smontato, insieme al CERTIFICATO DI GARANZIA che si trova al termine di queste Istruzioni per l’uso, ad un Centro di Assistenza Autorizzato HiKOKI. NOTA A causa del continuo programma di ricerche e sviluppo della HiKOKI, le caratteristiche riportate in questo foglio sono soggette cambiamenti senza preventiva comunicaizione. Informazioni riguardanti i rumori trasmessi dall’aria e le vibrazioni I valori misurati sono stati determinati in conformitá a EN60745 e descritti in conformità alla normativa ISO 4871. Livello misurato di potenza sonora pesato A: 79 dB (A) (CH14DSL/CH14DL) 80 dB (A) (CH18DSL/CH18DL) Livello misurato di pressione sonora pesato A: 68 dB (A) (CH14DSL/CH14DL) 69 dB (A) (CH18DSL/CH18DL) KpA incertezza: 3 dB (A) Indossare protezioni per le orecchie. Valori totali di vibrazione (somma vettori triass.) determinati secondo la norma EN60745. A vuoto:

, Incertezza K = 1,5 m/s

, Incertezza K = 1,5 m/s

(CH18DSL/CH18DL) Il valore totale di emissione vibrazioni dichiarato è stato misurato in base al metodo di test standard e può essere utilizzato per confrontare un utensile con un altro. Può essere inoltre utilizzato per la stima preliminare dell’esposizione. AVVERTENZA 䡬 Il valore di emissione vibrazioni durante l’uso effettivo dell’utensile può essere diverso dal valore totale dichiarato in base alle modalità di utilizzo dell’utensile stesso. 䡬 Identificare le misure di sicurezza per la protezione dell’operatore basate su stima dell’esposizione nelle effettive condizioni di utilizzo (prendendo in considerazione tutte le parti del ciclo di funzionamento come i tempi in cui l’utensile resta spento e quando funziona senza essere utilizzato in aggiunta al tempo di avvio). 04Ita_CH14DSL_WE 10/27/10, 15:1348Nederlands

1 Modello 2 N° di serie 3 Data di acquisto 4 Nome e indirizzo dell'acquirente 5 Nome e indirizzo del rivenditore (Si prega di apporre il timbro con questi dati)

DICHIARAZIONE DI CONFORMITÀ CE

Dichiariamo sotto la nostra esclusiva responsabilità che la tagliasiepi a batteria, identifi cata dal tipo e dal codice identifi cativo specifi co *1), è conforme a tutti i requisiti delle direttive *2) e degli standard *3). Documentazione tecnica presso *4) – Vedere sotto. Il gestore delle norme europee presso l’uffi cio di rappresentanza in Europa è autorizzato a compilare il fascicolo tecnico. 2000/14/CE

• Tipo di apparecchiatura: Tagliasiepi

• Nome di tipo: CH14DSL, CH14DL, CH18DSL, CH18DL

• Procedimento di valutazione conformità: Allegato V

Livello di potenza sonora garantito: 88 dB (CH14DSL/CH14DL), 89 dB (CH18DSL/CH18DL) La dichiarazione è applicabile ai prodotti cui sono applicati i marchi CE.
