Viper TQS - Ovládač THRUSTMASTER - Bezplatný návod na obsluhu

Typ produktu	Plynová páka (throttle) pre letecký simulátor
Značka	Thrustmaster
Model	Viper TQS (Throttle Quadrant System)
Kategória	Ovládač letu
Kompatibilita	PC (Windows)
Pripojenie	USB-C
Počet tlačidiel	19 fyzických tlačidiel + 2 virtuálne (režim B)
Počet osí	5 osí
Dorazy	CUT OFF (vypnutie motora) a AFTERBURNER (prídavné spaľovanie)
Rukoväť	Kovová, replika v mierke 1/1 stíhačky F-16
Nastavenie trenia	Áno, pomocou skrutky prístupnej na boku (vrátane nástroja)
Montáž na podložku	Kompatibilita M6; upevnenie skrutkami alebo pomocou TM Flying Desk Mount / Clamp (predáva sa samostatne)
Softvér	T.A.R.G.E.T. (pokročilé programovanie, drag & drop, skripty)
Napájanie	USB zbernica (5V)
Odhadovaná hmotnosť	Približne 1,5 kg
Obsah balenia	Viper TQS, nástroj na nastavenie trenia, kliešte na misijnú kartu, návod na použitie
Bezpečnosť	Riziko privretia – neumiestňujte prsty do priestorov dorazov; používajte na pevnom povrchu (drevo alebo MDF)
Údržba a čistenie	Čistite mäkkou suchou handričkou; nepoužívajte kvapaliny ani abrazívne prostriedky
Náhradné diely a opraviteľnosť	Kontaktujte technickú podporu Thrustmaster pre akékoľvek opravy alebo diely
Všeobecné informácie	Pred použitím vyžaduje aktualizáciu firmvéru; stiahnutie z webovej stránky podpory Thrustmaster

Často kladené otázky - Viper TQS THRUSTMASTER

Ako aktualizovať firmvér Viper TQS?

Prejdite na https://support.thrustmaster.com/product/vipertqs-mission-pack/, vyberte Firmware a postupujte podľa pokynov na stiahnutie a inštaláciu.

Ako nastaviť trenie plynovej páky?

Použite priložený nástroj na boku Viper TQS na otáčanie nastavovacej skrutky. Neutiahnite príliš silno, aby ste nepoškodili systém, a úplne neodskrutkujte, aby páka zostala v polohe.

Ako nainštalovať Viper TQS na podložku?

Pripevnite základňu vhodnými skrutkami M6 (nie sú súčasťou balenia) na pevný povrch (drevo alebo MDF). Môžete tiež použiť podložku TM Flying Desk Mount alebo TM Flying Clamp (predáva sa samostatne). Stiahnite si montážny plán z webovej stránky podpory Thrustmaster.

Čo je softvér T.A.R.G.E.T.?

T.A.R.G.E.T. je softvér na pokročilé programovanie, ktorý umožňuje konfigurovať osi a tlačidlá, vytvárať profily pomocou drag & drop alebo skriptov a zlúčiť viacero zariadení Thrustmaster (napríklad joystick Warthog) do jedného USB zariadenia.

Ako aktivovať virtuálne tlačidlá?

V ovládacom paneli systému Windows vyberte svoj Viper TQS, kliknite na Vlastnosti, potom začiarknite Enable virtual buttons (povoliť virtuálne tlačidlá) pre tlačidlá 20 a 21. Kliknite na Použiť.

Ako používať systém CUT OFF a AFTERBURNER?

Pre CUT OFF: priveďte páku na doraz IDLE, stlačte spúšť odblokovania, zdvihnite rukoväť, aby ste prekonali doraz, a potom ju vráťte do polohy OFF. Pre AFTERBURNER: priveďte na horný doraz, zdvihnite rukoväť na spustenie prídavného spaľovania. Modul Afterburner je možné v prípade potreby odstrániť.

Môžem odstrániť doraz AFTERBURNER?

Áno, odskrutkujte dve skrutky modulu pomocou imbusového kľúča (nie je súčasťou balenia), aby ste odstránili modul a jeho doraz. To umožňuje využiť 100% zdvihu bez dorazu pre niektoré simulátory.

Je Viper TQS kompatibilný s inými pákovými ovládačmi Thrustmaster?

Áno, prostredníctvom softvéru T.A.R.G.E.T. môžete zlúčiť Viper TQS s joystickmi HOTAS Cougar, HOTAS Warthog, T.16000M alebo MFD Cougar Pack tak, aby boli rozpoznané ako jedno USB zariadenie.

Čo robiť v prípade technického problému?

Pozrite si FAQ a technickú podporu Thrustmaster na adrese https://support.thrustmaster.com/product/viper-tqs/. Nájdete tam zdroje a môžete kontaktovať podporu.

Ako čistiť Viper TQS?

Na odprášenie a čistenie povrchu použite mäkkú suchú handričku. Vyhnite sa akýmkoľvek kvapalinám alebo chemikáliám, ktoré by mohli poškodiť elektronické súčiastky.

NÁVOD NA OBSLUHU Viper TQS THRUSTMASTER

Chcete-li provéstactualizaci, navštivte prosím

* Prodáva se samostatné

* Prodáva se samostatné

Aby VIPER TQS správne fungoval vo videohrách, musitéactualizovat' jeho firmvér.

Ak chcete vykonat'actualizaciu, navstivte stranku

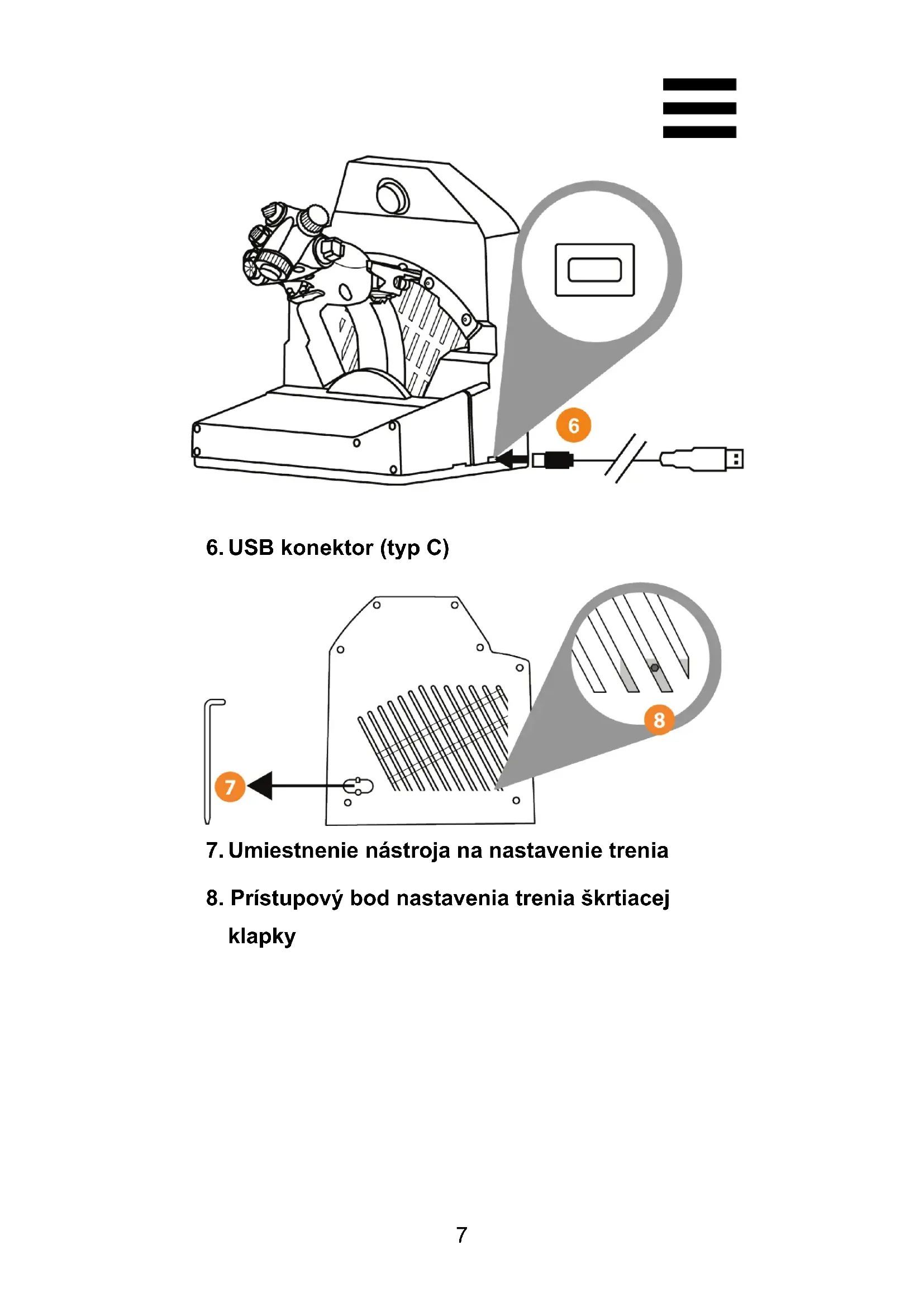

1. USB konektor (typ C)

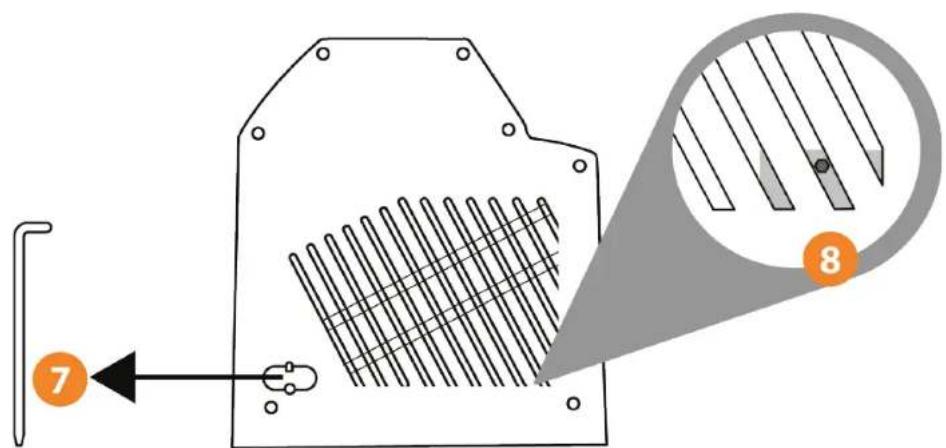

2. Umiestnenie nastroja na nastavenie trenia
3. Pristupový bod nastavenia trenia škrtiacej klapky

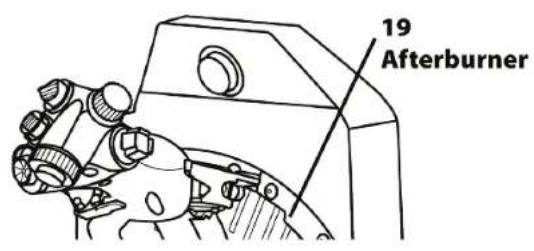

3. Mapovanie tlačidiel a osí

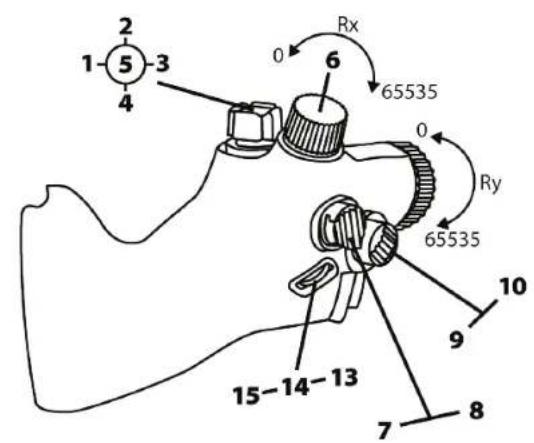

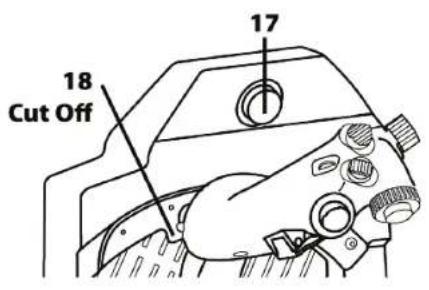

Rukovat' VIPER TQS: mapovanie 19 tlacidiel a 5 osí v režime A (bez virtuálnych tlacidiel)

A 1 19

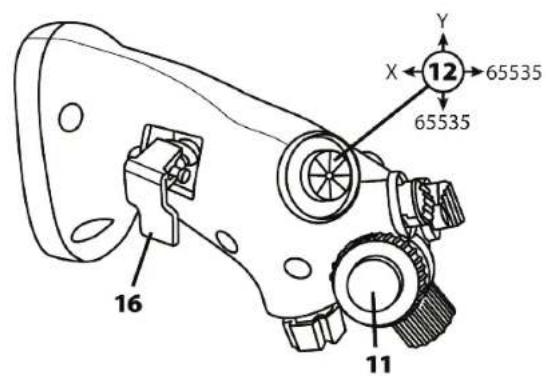

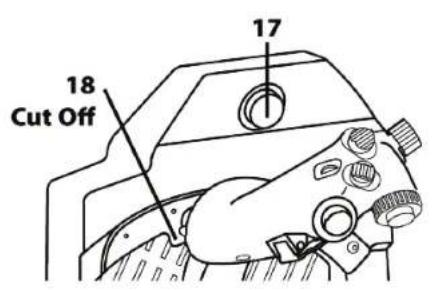

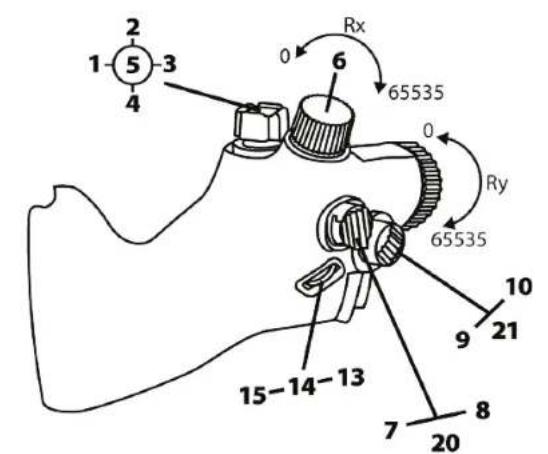

Režim B: s virtuálnymi tlacidlami

4. Informação o používaní VIPER TQS

Nebezpečenstvo priskripnutia

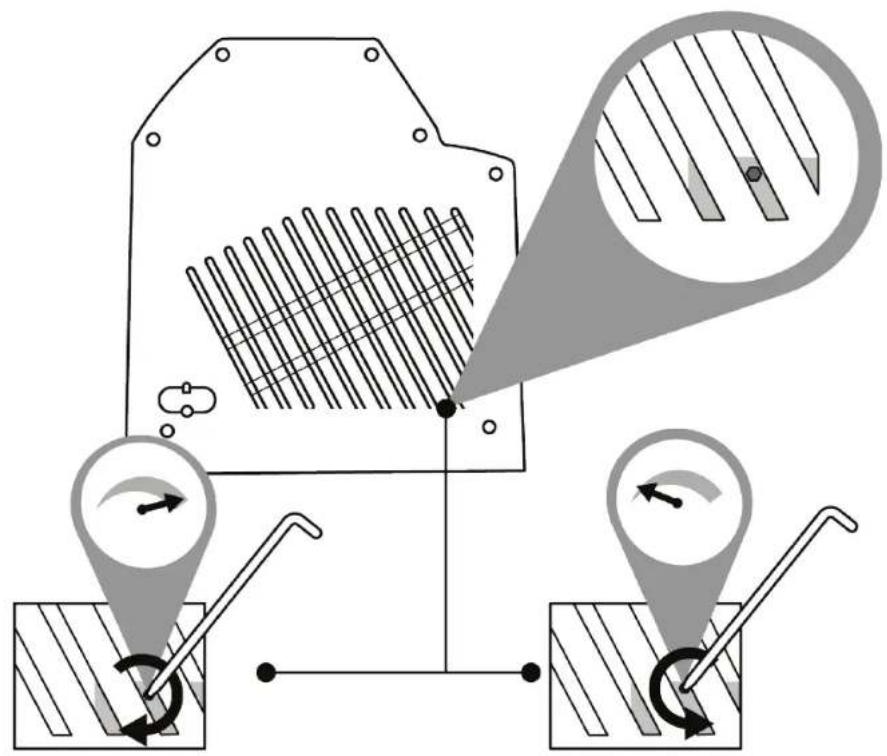

Pomocou nastroja na boku VIPER TQS możete upravit trenie vasho plynového kvadrantu VIPER TQS podla vashich osobnych preferencii. Upozornujeme však, ze optimáne trenie plynovej páky bolo predvolene nastavené z vyroby.

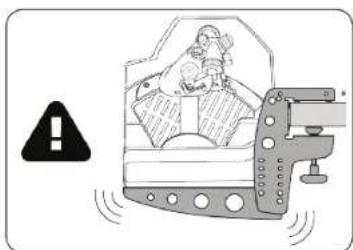

Majte na pamäti, ze VIPER TQS má silné pákový efekt, a preto musí byt' pevne pripevný.

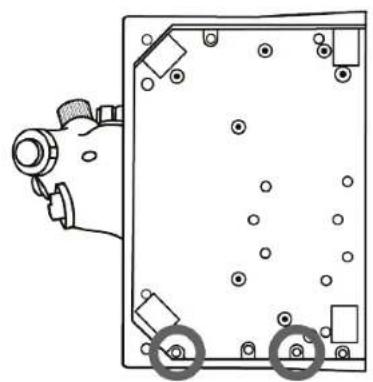

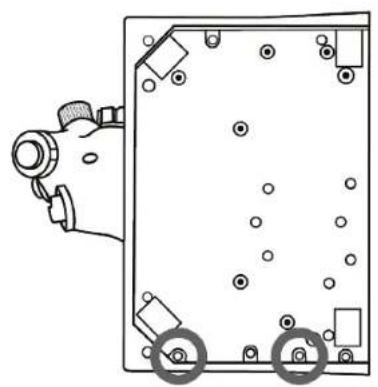

Pripevnite základnu k podpere pomocou vchodnych skrutiek M6 (nie su súcast'ou balenia), aby ste nepoškodili rukovat'.

Kompletny plan VIPER TQS je k dispozicii na https://support.thrustmaster.com/product/viper-tqs/

Pred každým použitím sa presveděte, ze VIPER TQS je stále správné pripevnený k podpere podl’a námodu špecifikovaného vyrobcom.

Nezabudnite vziat' do uvahy material, z ktoreho je vaša podpera vyrobená a uistite sa,Že je možné r nu produkt bezpečne pripevnit. VIPER TQS je nutné použit' na doske vyrobenej z masívneho materialu (t.j. MDF alebo dreva), bez akýchkol'vek dutych alebosklenen'ych componentov.

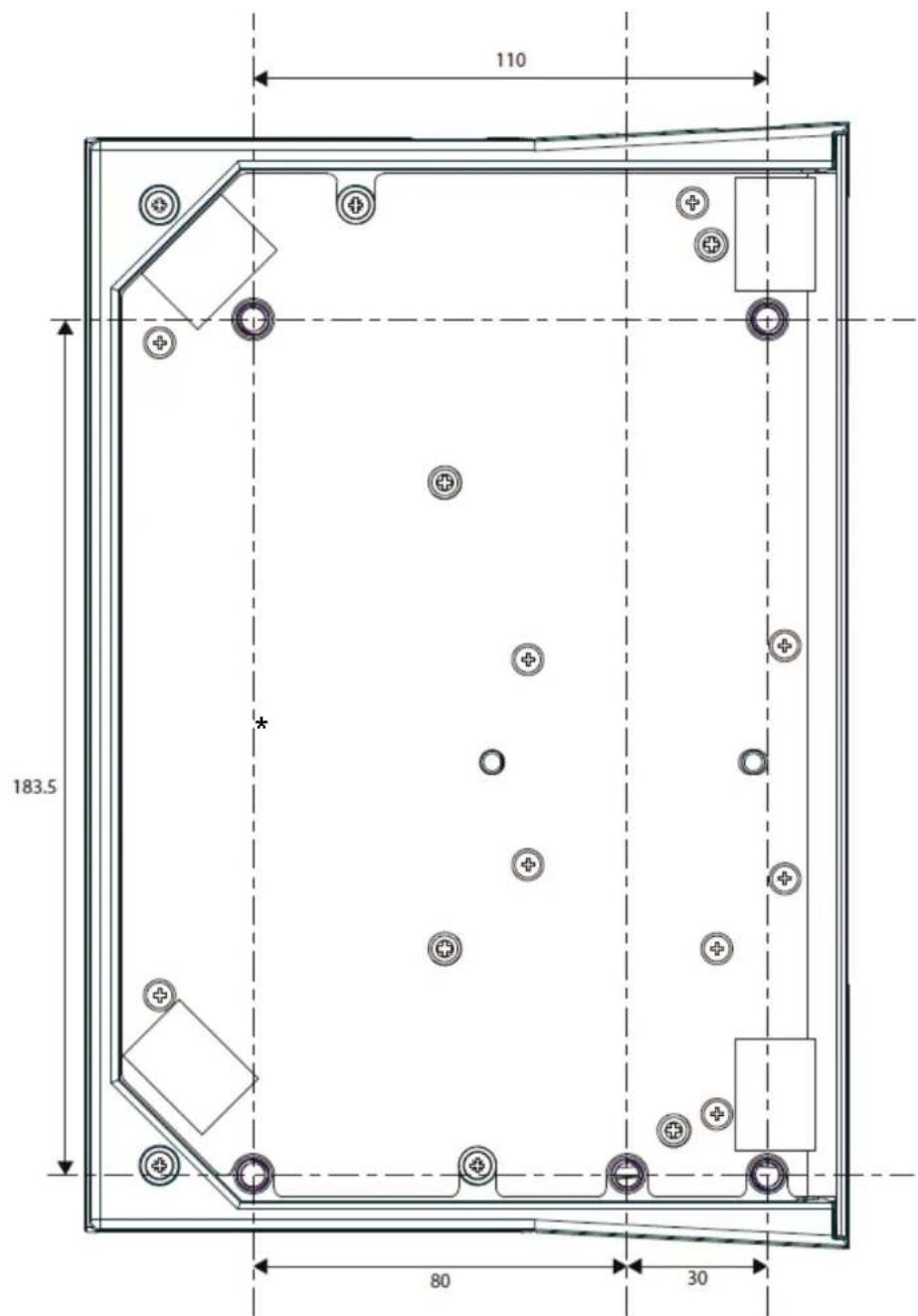

Rozmery montážneho planu (v mm)

Montážny plán si možete stiahnut' z
https://support.thrustmaster.com/product/vipertqps/, potom ho vytlacit' a pouzit' na svojej podpere na pripravu dier.

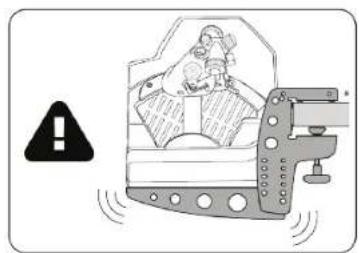

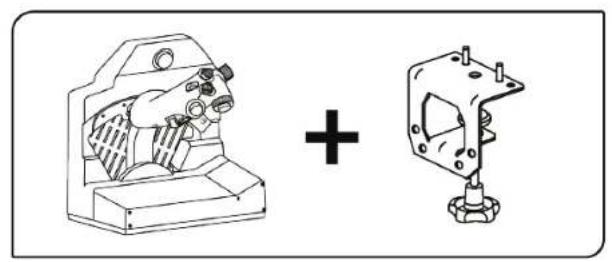

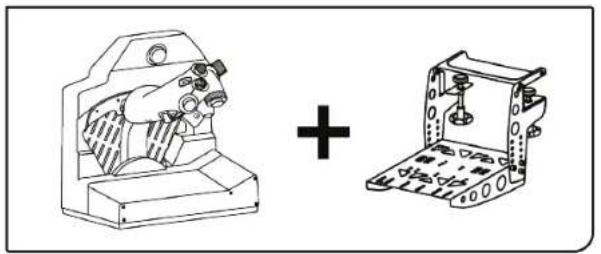

Instalácia použitím TM Flying Desk Mount*

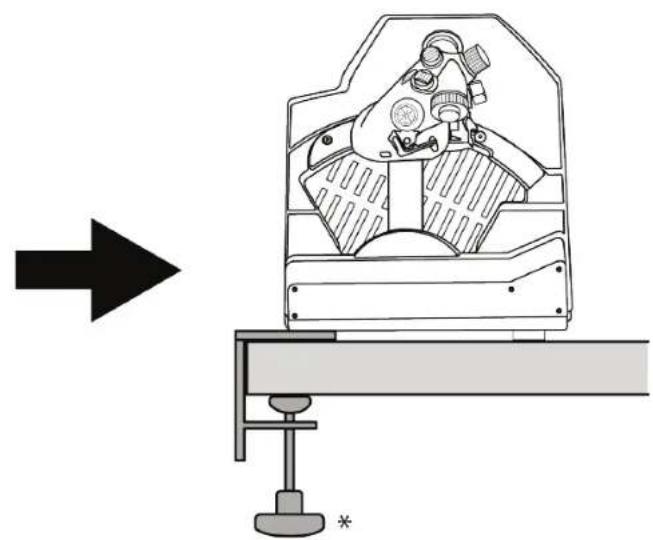

TM Flying Desk Mount je kovovy montážny systém s upinacou skrutkou, ktorý zlepšuje ergonómiu a polohu pilotovania pri použivaní vasho zariadenia. Tento systém je určený na použitie so stolmi a pevnými povrchmi s hrubkou 15-50 mm.

* Predávané samostatne

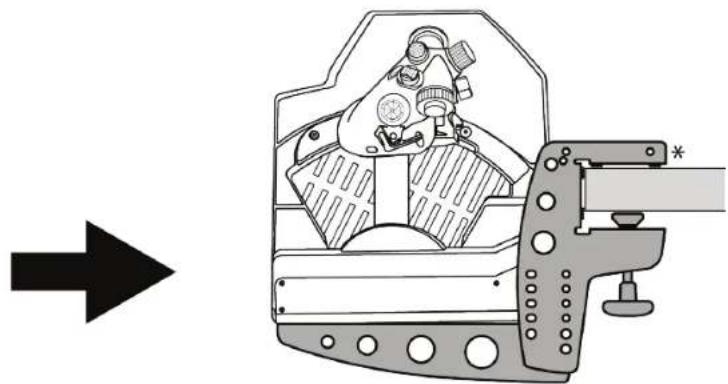

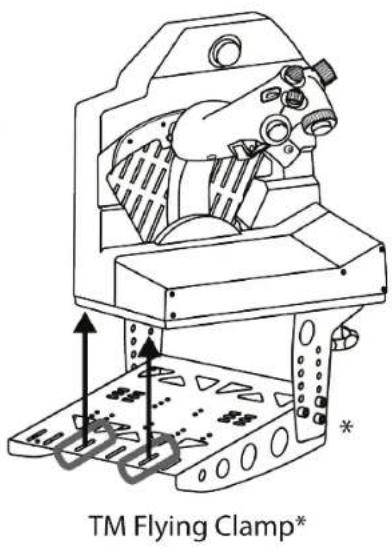

TM Flying Clamp je vyškovo nastavitelné podperanavrhnutá od Thrustmaster pre jej prislušenstvo na simuláciu letu. Tento montážny systém obsahuje dveupinacie skrutky, ktoré umožnujú jeho použitie so stolmi a pevnými povrchmi s hrúbkou 15-45 mm.

* Predávané samostatne

• Nie je sučastou balenia

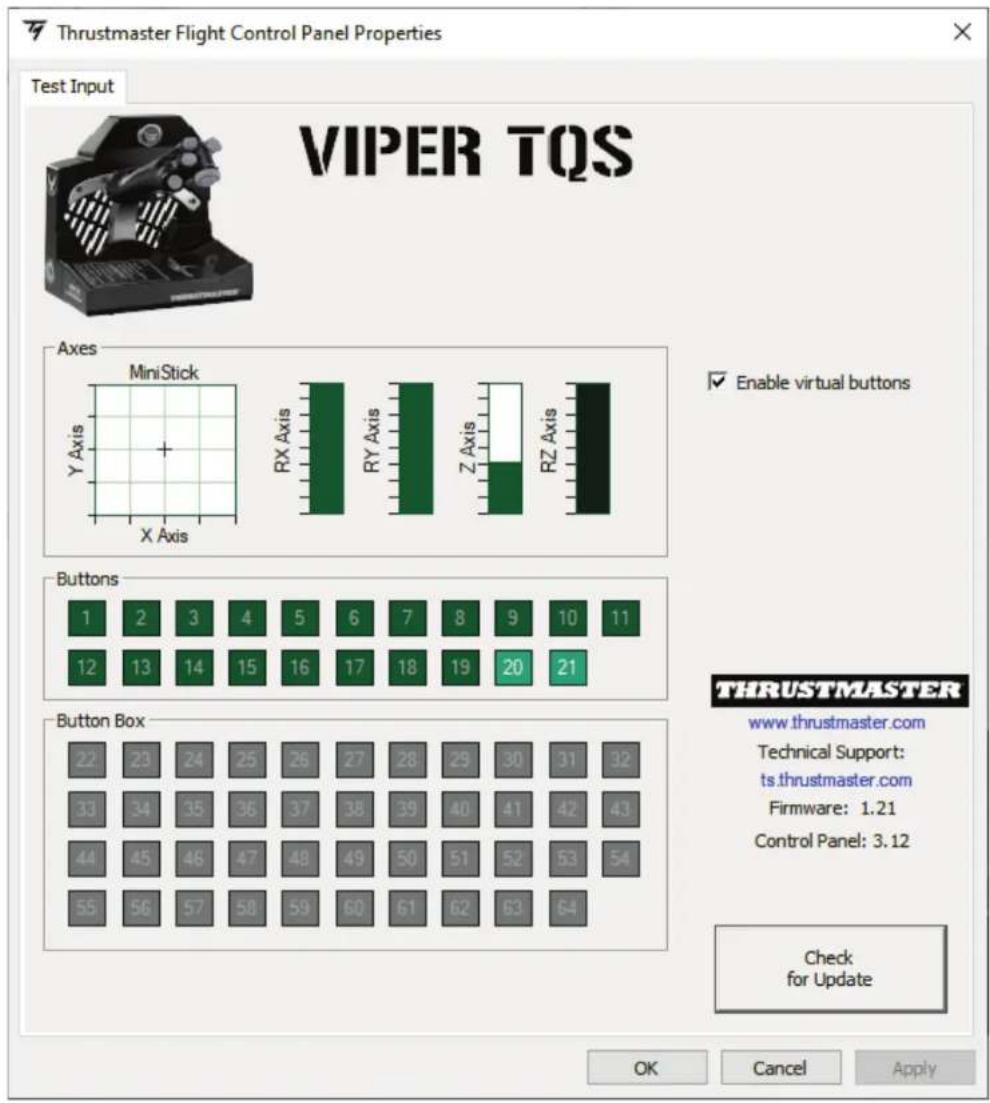

4 Na pristup k oknu Control Panel, vyberte Štart / Všetky aplikácie / Thrustmaster / Control Panel alebo Ovladaci panel (vo Windows 10).

Táto funkcia vám umožné je povolit' alebo zakázat virtuálne tlacidlá na rukovāti (tlacidlá 20 a 21). Po vybere režimu, ktorý chcete použit', kliknite na tlacidlo Apply (Použit').

Virtuálne tlacidla su na VIPER TQS predvolene vypnuté.

9. Zaręzy CUT OFF a

AFTERBURNER

Kvadrant plynovej páky VIPER TQS obsahuje realistický systém zarazok CUT OFF a AFTERBURNER (modul Afterburner je odnimatel'ny).

CUT OFF

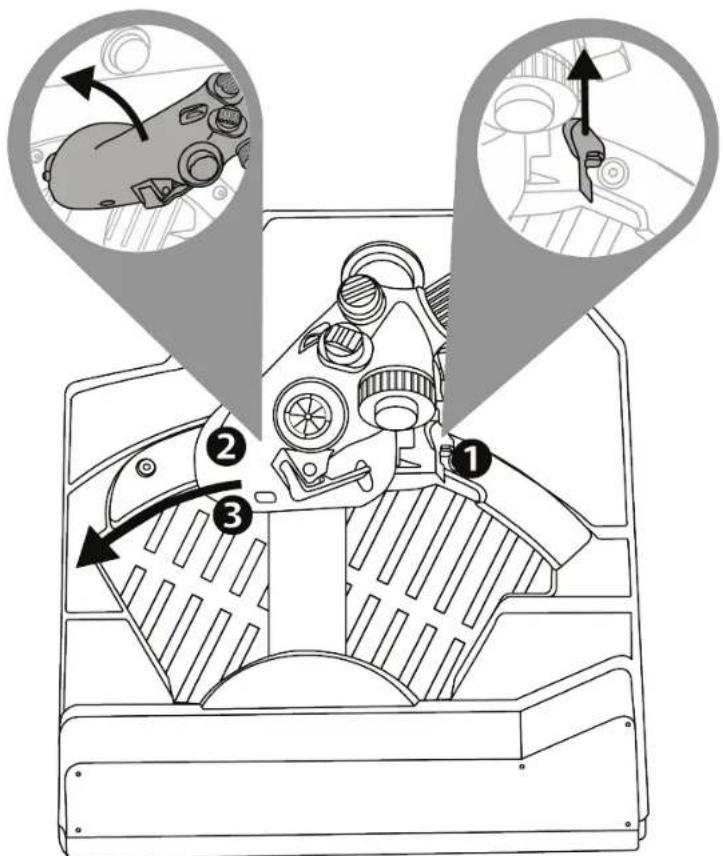

Po umiestnení plynovej páky na doraz zarážky IDLE stlačte spúst „odblokovanie vypnutia motora" ① aby ste zdvihli rukovat a dostali sa tak cez doraz ② a potom dajte rukovat do polohy OFF ③.

Ak chcete motory znova zapnút, vykonajte unto postup v opačnom poradí.

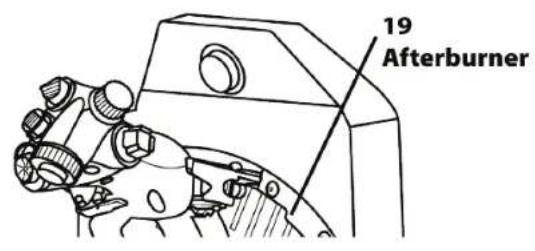

AFTERBURNER

• Rózne möglich konfiguración osí.
• Rózne możné urovne programovania: Basic, Advanced a Script.
• Použitie原則 Drag and Drop.
• Schopnost' kombinovat' plynovy kvadrant VIPER TQSS roznymi joystickmi Thrustmaster (HOTAS Cougar, HOTAS Warthog, T.16000M, MFD Cougar Pack, z ktorych vsetky sú tiež kompatibilné s T.A.R.G.E.T), co umožnuje ich Rozpoznanie ako"Just no USB zariadenie.
• Prístup kPokročilym profilom vytvoreným komunitou Thrustmaster.

Máte otázky týkajúce sa VIPER TQS alebo máte technické problémy? Ak ano, navstívte webovú stránku technickej podpory Thrustmaster:
