NÁVOD NA OBSLUHU T300RS GT Edition THRUSTMASTER

(Mohlo by to vést k nesprávné kalibraci.)

Aby ste zabezpečili, že Váš pretekársky volant T-300 bude v hrách fungovať správne, možno budete musieť nainštalovať automatické aktualizácie hry (sú k dispozícii, ked’ je Vaša konzola pripojená k Internetu).

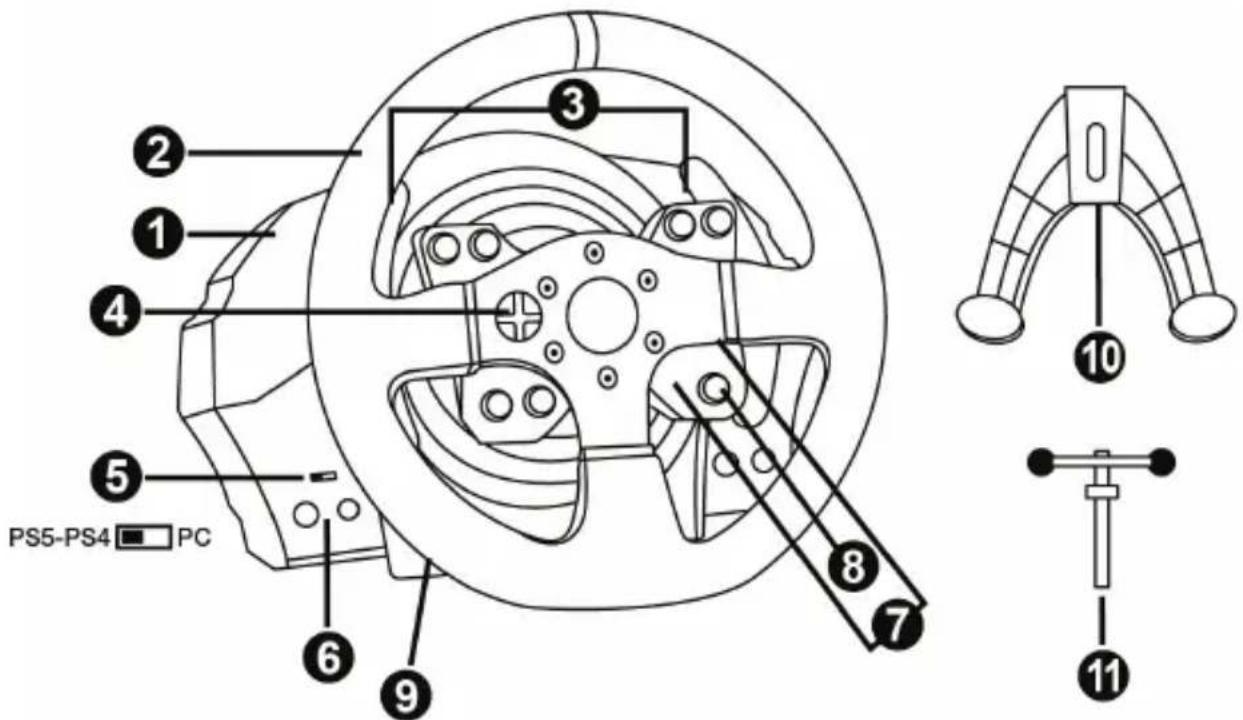

TECHNICKÉ VLASTNOSTI

PS5-PS4 PC 1 2 3 4 5 6 7 8 9 10 11

1 Základňa T300 RS
2 Volant Ferrari 599XX EVO
3 2 sekvenčné pádla radenia (hore & dole)
4 Smerové tlačidlá
5 Vstavaný posuvný prepínač USB pre konzoly PS5™, konzoly PS4™ a PC
6 Tlačidlo MODE + červená/oranžová/zelená svetelná kontrolka

7 Tlačidlá SHARE/OPTIONS na konzolách PS4™ a CREATE/OPTIONS na konzolách PS5™
8 Tlačidlo PS
9 Veľký otvor so závitom (pre upevňovací systém a upevňovaciu skrutku)
10 Upevňovací systém
11 Kovová upevňovacia skrutka

Dôležité poznámky týkajúce sa posuvného prepínača USB (5):

• Aby Vám volant fungoval na konzole PS5™ alebo konzole PS4™, pred pripojením USB kábla pretekárskeho volantu ku konzole, musí byť posuvný prepínač USB (5) na základni pretekárskeho volantu vždy v polohe PS5™-PS4™.
• Aby Vám volant fungoval na konzole PS3™, pred pripojením USB kábla pretekárskeho volantu ku konzole, musí byť posuvný prepínač USB (5) na základní pretekárskeho volantu vždy v polohe PC.
• Aby Vám volant fungoval na PC, pred pripojením USB kábla pretekárskeho volantu k PC, musí byt posuvný prepínač USB (5) na základní pretekárskeho volantu v polohe PC.

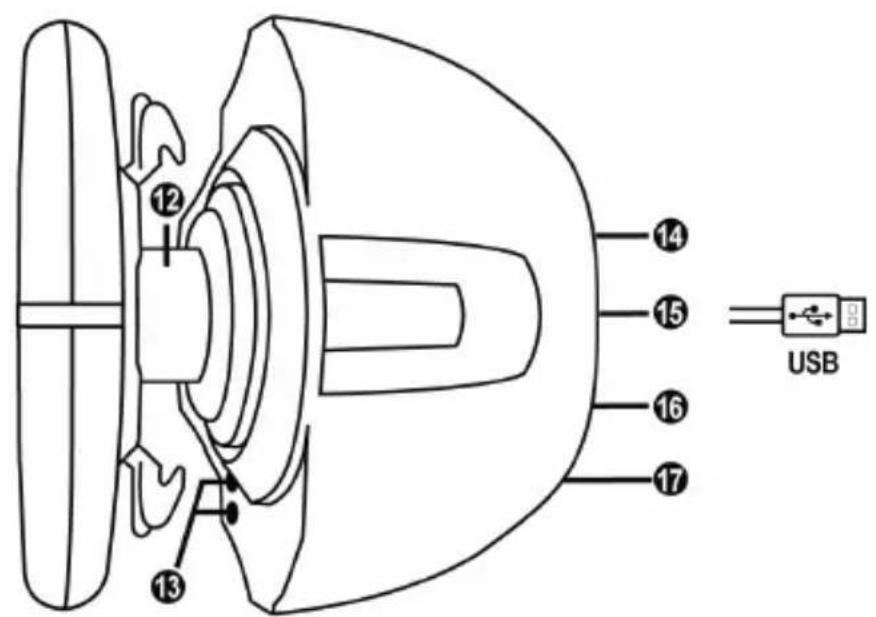

12 14 15 USB 16 17 13

12 Thrustmaster Quick Release
13 Tlačidlá L3/R3
14 Konektor napájania (typ A alebo B) (líši sa v závislosti od krajiny)

15 USB kábel a konektor pre volant
16 Konektor prevodovky (prevodovka sa predáva samostatne)
17 Konektor sady pedálov

ZAPOJENIE PRETEKÁRSKEHO VOLANTU DO ELEKTRICKEJ ZÁSUVKY: PRED POKRAČOVANÍM SI PREČÍTAJTE!

Napájanie Vášho pretekárskeho volantu sa liši podl’a krajiny, kde ste zariadenie zakúpili. Napájanie môže byt:

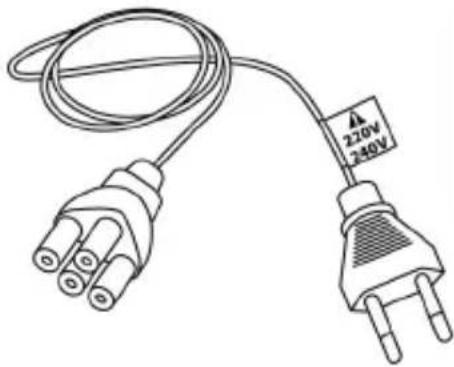

Interné, s:

* so zdrojom napájania umiestneným priamo vo vnútri základne pretekárskeho volantu s konektorom typu A.
* napájacím káblom 220 - 240 V.
= kompatibilné iba s elektrickým napájaním 220 - 240 V.

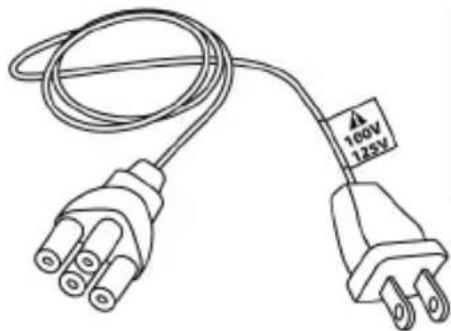

* so zdrojom napájania umiestneným priamo vo vnútri základne pretekárskeho volantu s konektorom typu A.
* napájacím káblom 100 - 125 V.
= kompatibilné iba s elektrickým napájaním 100 - 125 V.

DÔLEŽITÉ: ak neviete, aké napätie je dodávané v oblasti, v ktorej používate Vás pretekársky volant, opýtajte sa miestneho dodávatel'a elektriny.

Externé, s:

* externým zdrojom napájania s konektorom typu B.
* napájacím káblom.
= kompatibilné so všetkými elektrickými napätiami od 110 do 240 V.

110V 240V

UPOZORNENIE

Pred použitím tohto produktu si prosím pozorne prečítajte tento návod a odložte si ho pre neskoršie použitie.

Varovanie - Úraz elektrickým prúdom

* Produkt uchovávajte na suchom mieste a nevystavujte ho prachu alebo slnečnému žiareniu.
* Nekrúťte ani net'ahajte za konektory a káble.
* Na výrobok ani na jeho konektory nevylievajte kvapaliny.
* Výrobok neskratujte.
* Nikdy výrobok nerozoberajte; nehádžte do ohňa a nevystavujte ho vysokým teplotám.
* Nepoužívajte iný napájací kábel ako ten, ktorý je dodávaný s Vašim pretekárskym volantom.
* Nepoužívajte napájací kábel alebo jeho konektory, ak sú poškodené, rozdelené alebo zlomené.
* Uistite sa, že napájací kábel je správne zapojený do elektrickej zásuvky a správne pripojený do konektora na zadnej strane základne pretekárskeho volantu.
* Pretekársky volant neotvárajte: vo vnútri nie sú žiadne diely opravitelné používatelom. Prípadné opravy musí vykonať výrobca, jeho autorizovaný zástupca alebo kvalifikovaný technik.
* Používajte iba upevňovacie systémy/príslušenstvo určené výrobcom.
* Ak pretekársky volant funguje neobvykle (ak vydáva neobvyklé zvuky, teplo alebo pachy), okamžite ho prestaňte používat', odpojte napájací kábel z elektrickej zásuvky a odpojte d'alšie káble.
* Ak nebudete pretekársky volant dlhší čas používať, odpojte jeho napájací kábel z elektrickej zásuvky.
* Elektrická zásuvka musí byt' umiestnená v blízkosti zariadenia a musí byt' l'ahko prístupná.

Vetracie otvory

Dbajte na to, aby ste neblokovali žiadny z vetracích otvorov na základni pretekárskeho volantu. Pre optimálne vetranie postupujte takto:

* Základňu volantu umiestnite najmenej 10 cm od povrchov stien.
* Základňu neumiestňujte do akýchkol'vek tesných priestorov.
* Základňu nezakrývajte.
* Dbajte na to, aby sa na vetracích otvoroch nehromadil prach.

Z bezpečnostných dôvodov nikdy nepoužívajte pedálovú sadu s bosými nohami alebo ked' máte na nohách iba ponožky.

THRUSTMASTER® SA ZRIEKA VŠETKEJ ZODPOVEDNOSTI V PRÍPADE ZRANENIA VYPLÝVAJÚCEHO Z POUŽITIA SADY PEDÁLOV BEZ OBUVI.

Varovanie - Zranenia v dôsledku silovej spätnej väzby force feedback a opakovaných

pohybov

Hra s pretekárskym volantom s force feedback môže spôsobit' bolest' svalov alebo kíbov. Aby ste sa vyhli problémom:

* Vyvarujte sa príliš dlhej dobe hrania.
* Po každej hodine hry si dajte 10 až 15 minútovú prestávku.
* Ak pocítite únavu alebo bolest' v rukách, zápästiach, ramenách, chodidlách alebo nohách, prestaňte hrat' a na niekol'ko hodín si oddýchnite, než začnete hrat' znova.

Varovanie - Zranenia v dôsledku silovej spätnej väzby force feedback a opakovaných

pohybov (pokračovanie)

* Ak príznaky alebo bolest' pretrvávajú aj pri d'alšom hraní, prestaňte hrat' a poradťe sa so svojím lekárom.
* Uchovávajte mimo dosahu detí.

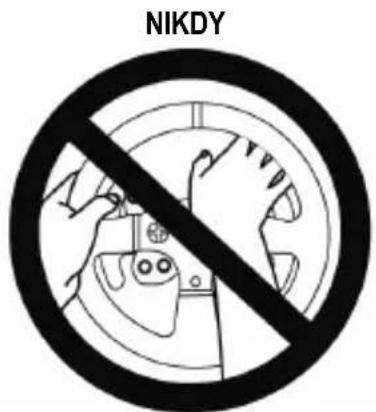

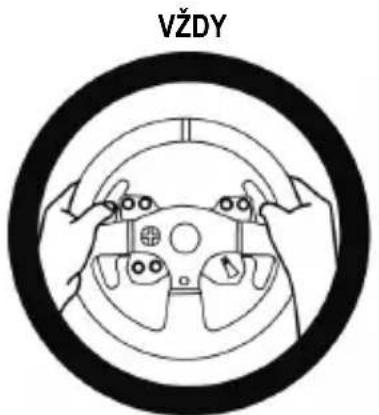

* Počas hrania vždy nechajte obe ruky správne položené na volante bez toho, aby ste sa úplne pustili.
* Počas hrania nikdy nedávajte ruky alebo prsty pod pedále ani nikde blízko pedálovej súpravy.

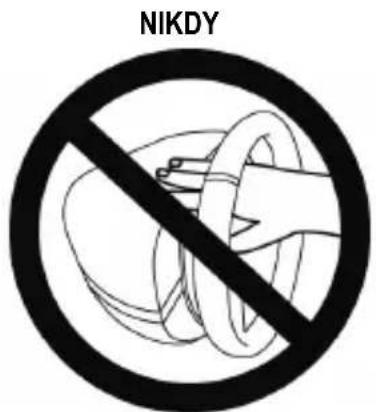

* Počas kalibrácie a hrania nikdy nedávajte ruku ani dlaň do otvorov v pretekárskom volante.
* Uistite sa, že je základňa pretekárskeho volantu správne zaistená podľa pokynov v tejto príručke.

16+

S produktom môžu manipulovať iba používatelia starší ako 16 rokov

ŤAŽKÝ PRODUKT

7kg

Dajte pozor, aby ste produkt nezhodili na seba alebo na niekoho iného!

VŽDY

NIKDY

NIKDY

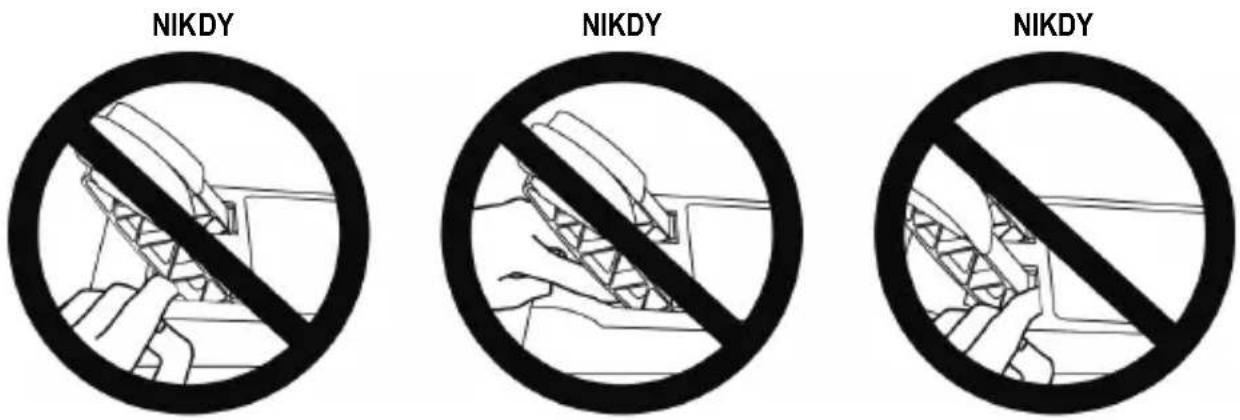

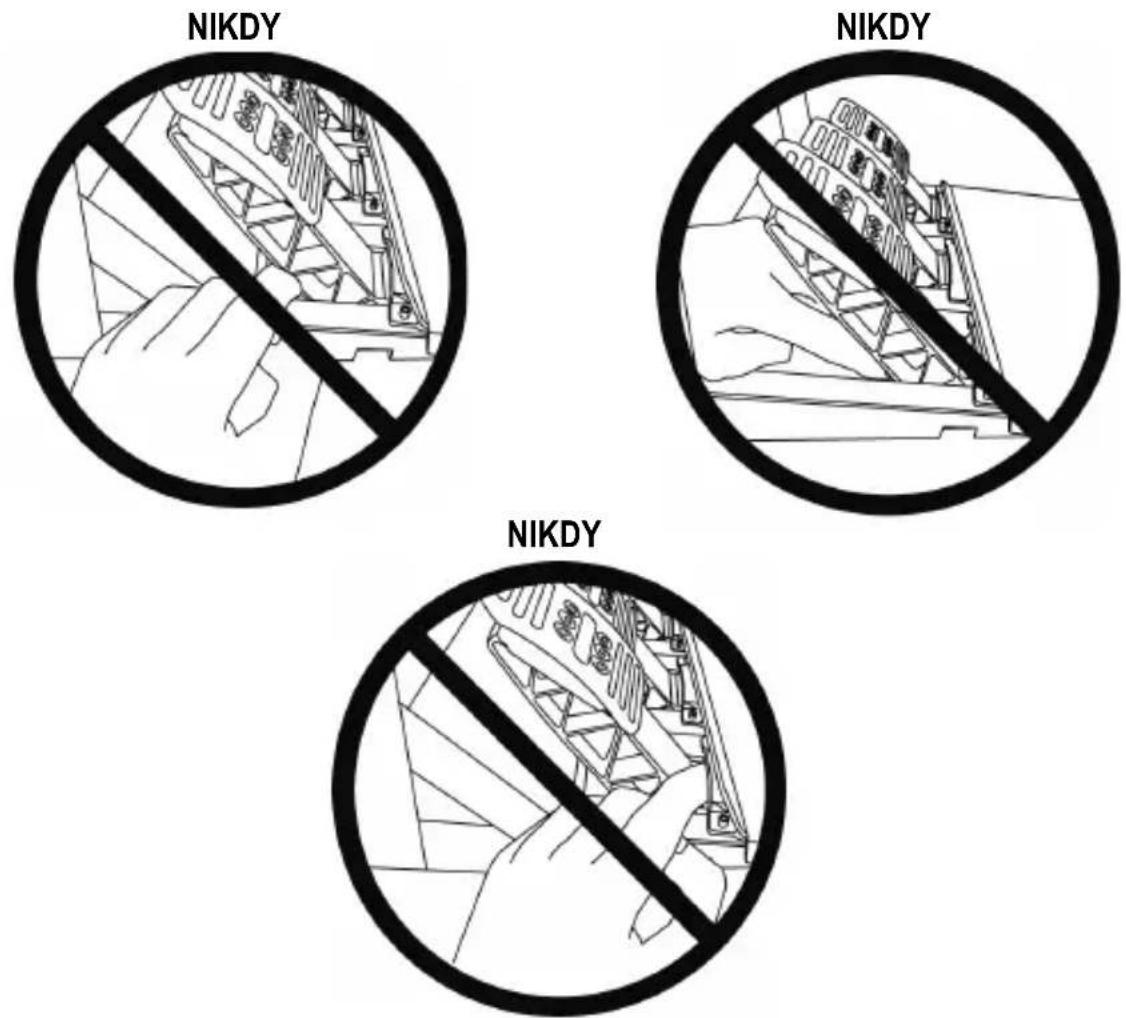

Varovanie - Nebezpečenstvo privretia do pedálu pri hraní

* Pedále uchovávajte mimo dosahu detí.
* Počas hrania nikdy nedávajte prsty na boky pedálov alebo do ich blízkosti.
* Počas hrania nikdy nedávajte prsty na zadnú základňu pedálov alebo do jej blízkosti.
* Počas hrania nikdy nedávajte prsty na prednú základňu pedálov alebo do jej blízkosti.

Firmvér obsiahnutý v základni Vášho pretekárskeho volantu je možné aktualizovať na novšiu verziu s vylepšeniami produktu.

Ak chcete zobrazit' verziu firmvéru, ktorú aktuálne používa Váš pretekársky volant, a podľa potreby ju aktualizovat': na PC navštívte stránku https://support.thrustmaster.com. Kliknite na Racing Wheels / T300 Ferrari Integral Alcantara Edition, potom vyberte Firmware a postupujte podľa pokynov popisujúcich postup st’ahovania a inštalácie.

Dôležitá poznámka:

Aby volant fungoval na PC, pred pripojením USB kábla pretekárskeho volantu k PC, musí byt posuvný prepínač USB (5) na základni pretekárskeho volantu vždy v polohe PC.

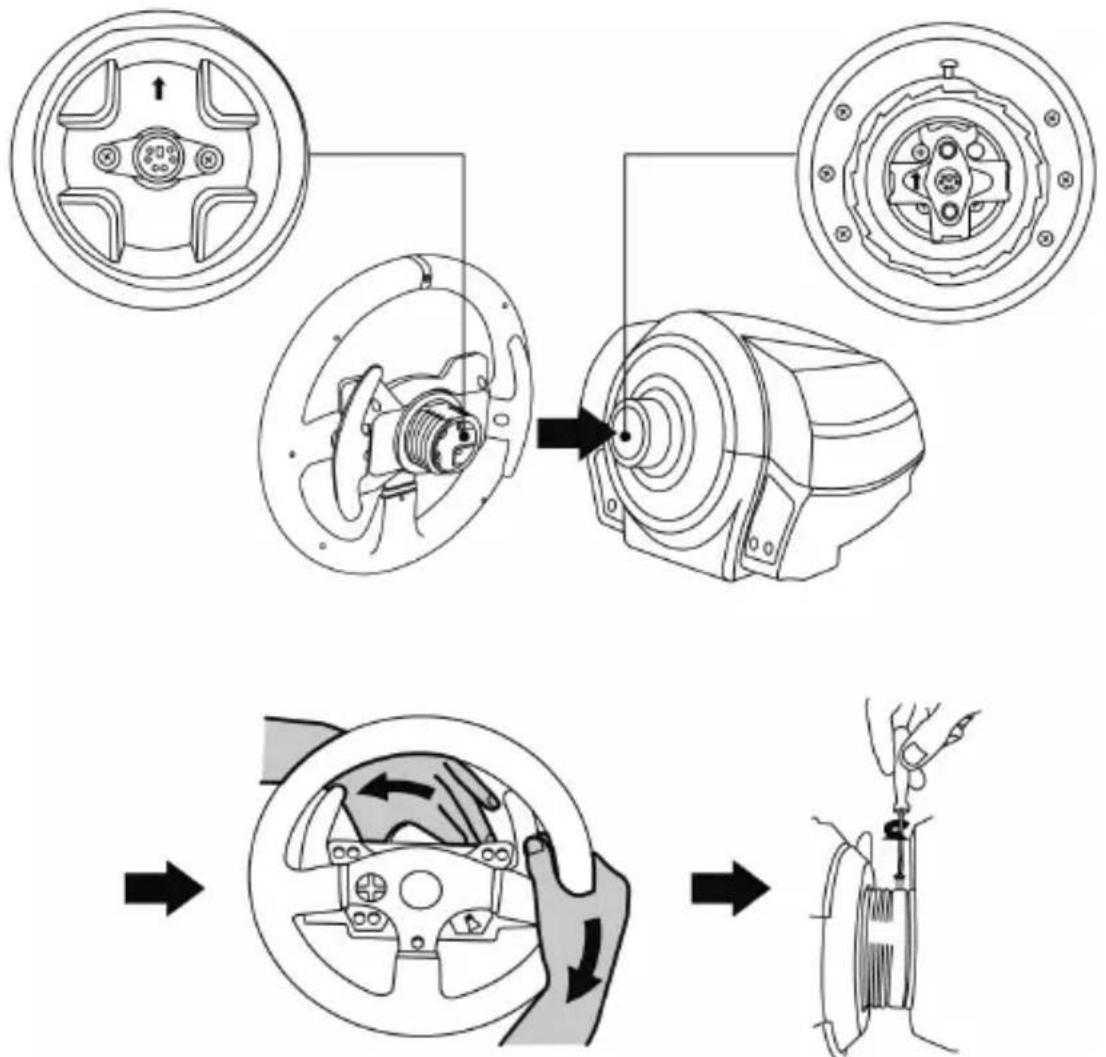

INŠTALÁCIA VOLANTU NA JEHO ZÁKLADŇU

Zarovnajte polohy konektorov pomocou šípok:

Konektor základne (1): Šípka smerujúca nahor

Konektor pretekárskeho volantu (2): Šípka smerujúca nahor

Ked' sú konektory správne umiestnené, jednoducho otočte krúžkom zariadenia Thrustmaster Quick Release (12) proti smeru hodinových ručičiek, zatial' čo držíte pretekársky volant (2) v danej polohe.

Potom krúžok čo najviac utiahnite: urobte to tak, že krúžok pridržíte na mieste a otočíte pretekárskym volantom v smere hodinových ručičiek.

Po nainštalovaní volantu ho otočte o 180° (ak sa pozriete na volant, logo Ferrari® by malo byt' hore nohami), aby ste mali prístup k malej upevňovacej skrutke umiestnenej na krúžku zariadenia Thrustmaster Quick Release (12). Pomocou veľkého krížového skrutkovača utiahnite malú upevňovaciu skrutku (nepoužívajte nadmernú silu) otáčaním v smere hodinových ručičiek.

Pri použití krížového skrutkovača sa uistite, že NEPOUŽÍVATE nadmernú silu pri dot'ahovaní malej upevňovacej skrutky!

Prestaňte otáčat' skrutkou ihned', ako pocítite určitý odpor.

PRIPEVNENIE PRETEKÁRSKEHO VOLANTU

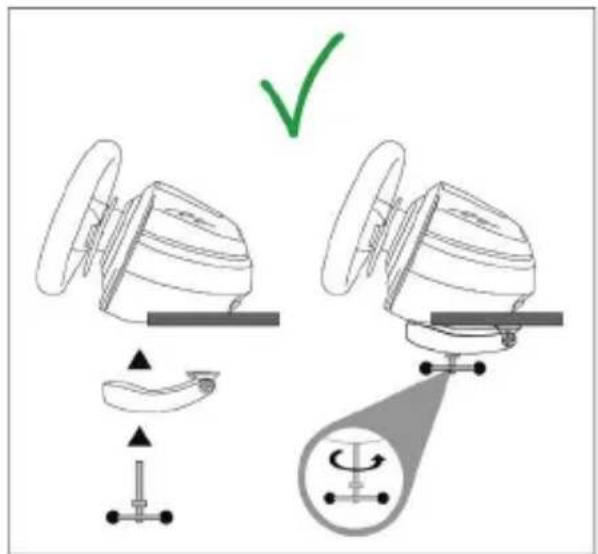

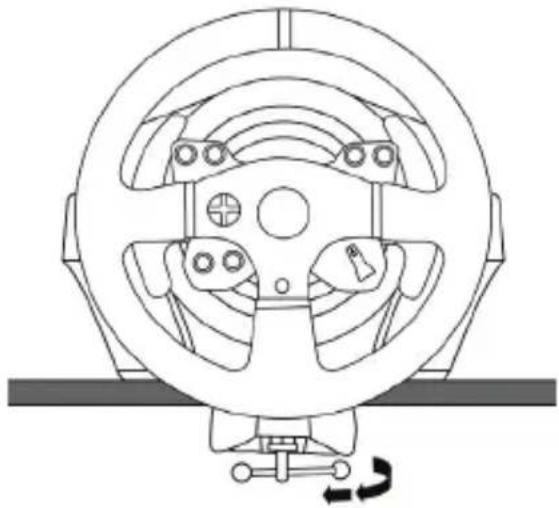

Pripevnenie základne pretekárskeho volantu ku stolu alebo k inému povrchu

1. Položte pretekársky volant na stôl alebo na akýkol'vek iný vodorovný, rovný a stabilný povrch.
2. Vložte upevňovaciu skrutku (11) do systému uchytenia (10), potom zariadenie utiahnite otáčaním skrutky proti smeru hodinových ručičiek tak, aby sa napojila do vel'kého otvoru so závitom (9) umiestneného pod pretekárskym volantom, až kým nebude volant dokonale stabilný.

VŽDY

UPOZORNENIE: Skrutku nikdy neut'ahujte samostatne, ak nie je pripevnený upevňovací systém!

(Pretekársky volant by sa tým mohol poškodit'.)

Pripevnenie základne pretekárskeho volantu ku kokpitu

1. Umiestnite základňu pretekárskeho volantu na policu kokpitu.
2. Zaskrutkujte dve skrutky M6 (nie sú súčast'ou balenia) cez policu kokpitu a potom ich zasuňte do dvoch malých závitov skrutiek umiestnených na spodnej strane pretekárskeho volantu.
   Dôležité: DÍžka dvoch skrutiek M6 nesmie prekročit' hrúbku police + 12 mm; dlhšie skrutky môžu spôsobit' poškodenie vnútorných komponentov umiestnených v základni pretekárskeho volantu.
3. V prípade potreby utiahnite štandardný upevňovací systém zasunutím upevňovacej skrutky do veľkého otvoru so závitom.

PRIPOJENIE / ODPOJENIE	SMER
Pre utiahnutie:Otočte skrutku proti smeru hodinových ručičiek
Pre uvoľnenie:Otočte skrutku v smere hodinových ručičiek

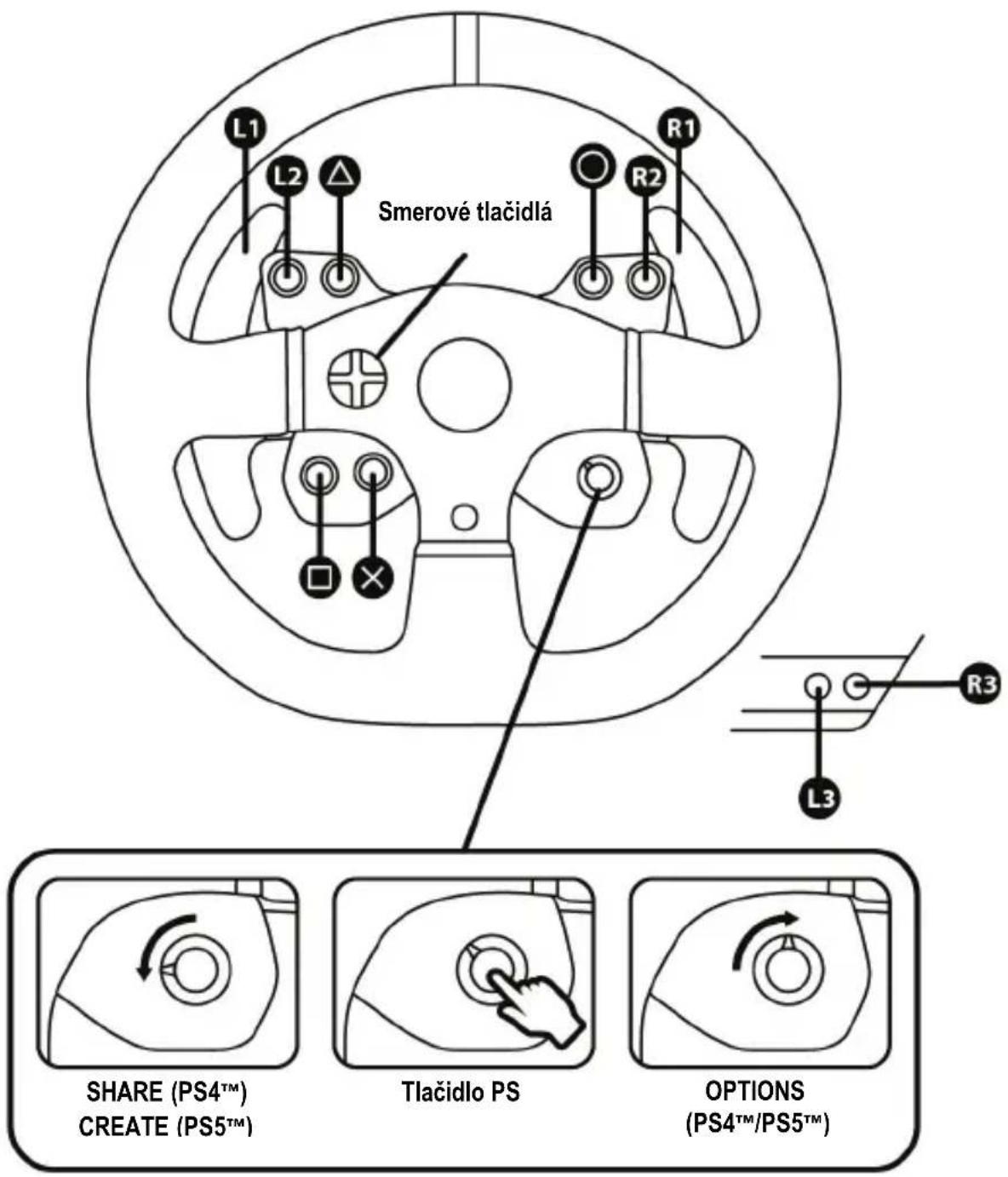

L1 L2 △ Smerové tlačidlá R1 R2 R3 L3 SHARE (PS4™) CREATE (PS5™) Tlačidlo PS OPTIONS (PS4™/PS5™)

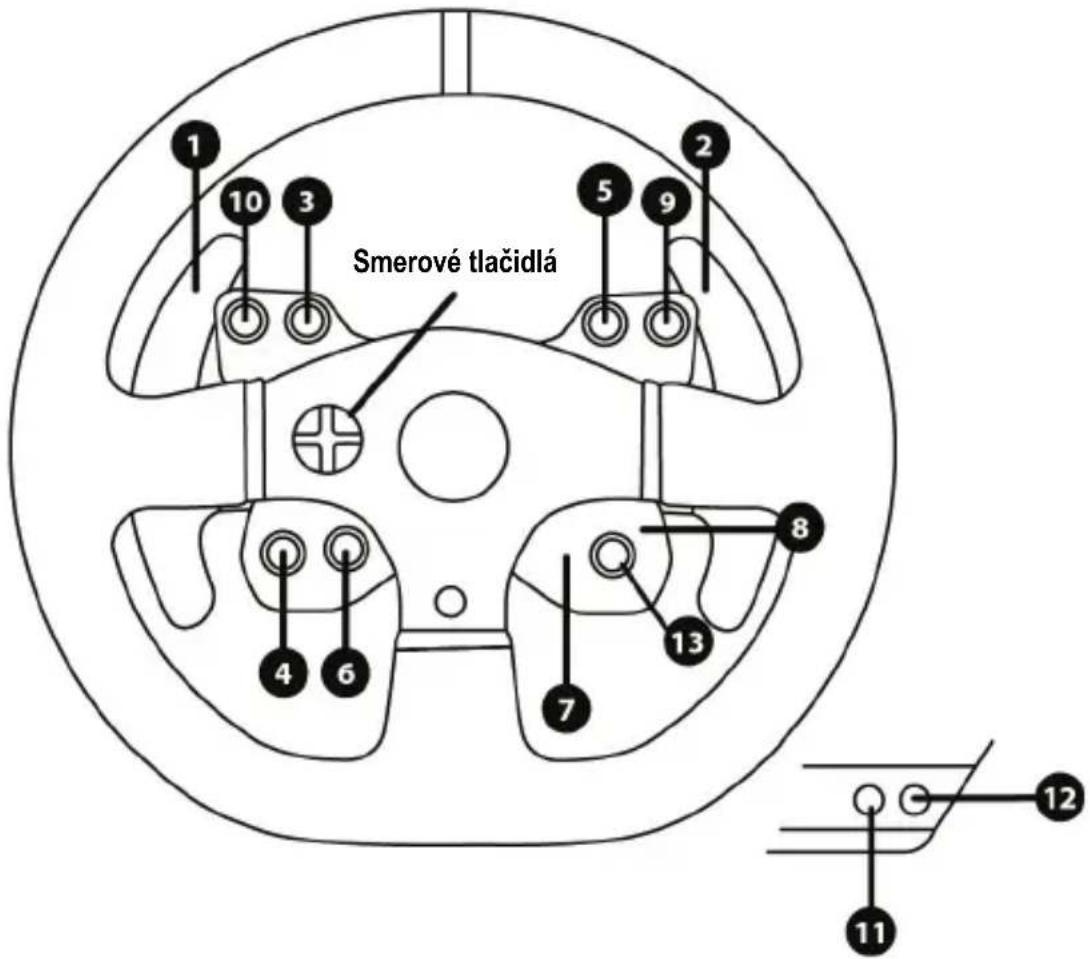

MAPOVANIE PRE PC

1 2 3 5 9 10 Smerové tlačidlá 4 6 7 8 13 12 11

NASTAVENIE PRETEKÁRSKEHO VOLANTU PRE KONZOLY PLAYSTATION®5 A KONZOLY PLAYSTATION®4

1. Pripojte sadu pedálov ku konektoru (17) umiestnenému v zadnej časti základne pretekárskeho volantu.
2. Pripojte napájací kábel ku konektoru (14) umiestnenému v zadnej časti základne pretekárskeho volantu.
3. Zapojte napájací kábel do elektrickej zásuvky s rovnakými parametrami napätia.

Viac informácií o tejto téme nájdete v časti ZAPOJENIE PRETEKÁRSKEHO VOLANTU DO ELEKTRICKEJ ZÁSUVKY na strane 4 v tomto návode.

1. Posuňte prepínač USB (5) na základni pretekárskeho volantu na PS5™-PS4™.

2. Pripojte konektor USB (15) pretekárskeho volantu k jednému z portov USB konzoly.

3. Po zapnutí konzoly sa Váš pretekársky volant automaticky skalibruje.

4. Na pretekárskom volante stlačte tlačidlo PS (8) a prihláste sa do svojho účtu PlayStation®Network, aby bolo možné volant používať.

Teraz môžete hrat!

PREPNUTIE Z REŽIMU PS5™ DO REŽIMU PS4™ A OPAČNE

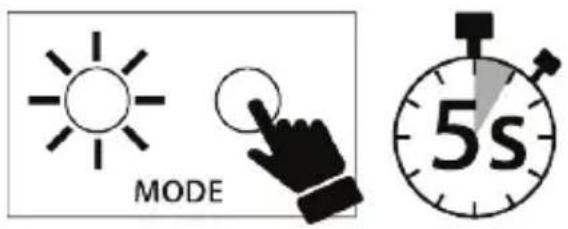

Stlačte a pät' sekúnd podržte tlačidlo MODE (6) a potom ho uvol'nite.

Svetelná kontrolka zmení farbu a Váš výber sa okamžite uloží do internej pamäte pretekárskeho volantu.

MODE 5s

VYBRANÝ REŽIM	Farba svetelnej kontrolky(6)
PS5TMPS5-PS4 [IMAGE] PC	ČERVENÁ[IMAGE]MODE
PS4TMPS5-PS4 [IMAGE] PC	ORANŽOVÁ[IMAGE]MODE

Dôležité poznámky:

- Pred pripojením USB kábla volantu ku konzole musí byt' posuvný prepínač USB (5) na základni pretekárskeho volantu vždy nastavený do správnej polohy (PS5™-PS4™).

Ak chcete zmenit' polohu posuvného prepínača, odpojte kábel USB od konzoly a potom pred opätovným pripojením kábla USB ku konzole zmeňte polohu prepínača.

- Na konzolách PlayStation®5 a konzolách PlayStation®4, s posuvným prepínačom USB (5) v polohe PS5™-PS4™:

* Nezabudnite stlačit' tlačidlo PS (8) na pretekárskom volante, aby ste mohli volant používať.

* Volant je vo väčšine hier rozpoznaný ako volant T300 RS.

* Volant je funkčný v kompatibilnych hrách a v menu konzoly.

* Na volante sú funkčné funkcie „CREATE / SHARE“ a „PS“.

- Zoznam hier kompatibilnych s konzolou PS5™ a s konzolou PS4™ je k dispozícii na: https://support.thrustmaster.com (kliknite na Racing Wheels / T300 Ferrari Integral Alcantara Edition / Games settings). Tento zoznam je pravidelne aktualizovaný.

NASTAVENIE PRETEKÁRSKEHO VOLANTU PRE PC\*

*Kompatibilita s PC nie je schválená spoločnosťou Sony Interactive Entertainment.

1. Pripojte sadu pedálov ku konektoru (17), ktorý sa nachádza na zadnej strane základne pretekárskeho volantu.
2. Pripojte napájací kábel ku konektoru (14), ktorý sa nachádza na zadnej strane základne pretekárskeho volantu.
3. Žapojte napájací kábel do elektrickej zásuvky s rovnakými špecifikáciami napätia.

• Na PC nezabudnite pred spustením hry vždy úplne zatvorit' okno Herné ovládače kliknutím na OK.
• Verzia firmvéru Vášho pretekárskeho volantu sa zobrazuje v pravom hornom rohu ovládacieho panela medzi záložkami.

Teraz môžete hrat'!

Dôležitá poznámka:

Aby volant fungoval na PC, pred pripojením USB kábla pretekárskeho volantu k PC, musí byt posuvný prepínač USB (5) na základní pretekárskeho volantu vždy v polohe PC.

VYBRANÝ REŽIM	Farba svetelnej kontrolky(6)
PCPS5-PS4 [IMAGE] PC	ZELENÁ

AUTOMATICKÁ KALIBRÁCIA PRETEKÁRSKEHO VOLANTU A PEDÁLOVEJ SADY

Volant sa automaticky skalibruje, ked' zapojíte pretekársky volant do elektrickej zásuvky a pripojíte USB konektor pretekárskeho volantu ku konzole.

Počas tejto fázy sa pretekársky volant bude rýchlo otáčat' smerom doľava a doprava a pokrývat' uhol 1080 stupňov a potom sa zastaví v strede.

UPOZORNENIE:

Počas fázy autokalibrácie sa nikdy nedotýkajte pretekárskeho volantu!

(Mohlo by to mat' za následok nesprávnu kalibráciu a/alebo zranenie osôb.)

Nikdy nepripájajte pedálovú sadu k základni pretekárskeho volantu (ani ho neodpájajte od základne), keď je pripojená ku konzole alebo počas hry (mohlo by to mať za následok nesprávnu kalibráciu).

Po dokončení kalibrácie pretekárskeho volantu a spustení hry sa pedále po niekol'kých stlačeniach automaticky skalibrujú.

UPOZÖRNENIE:

počas fázy autokalibrácie alebo počas načítania hry!

(Môže to mat' za následok nesprávnu kalibráciu.)

Ak Váš pretekársky volant a/alebo pedálová sada nepracujú správne alebo sa zdajú byt' nesprávne kalibrované:

Vypnite konzolu a úplne odpojte pretekársky volant. Potom znova pripojte všetky káble (vrátane napájacieho kábla a sady pedálov) a reštartujte Vašu konzolu a hru.

SNÍMAČ VNÚTORNEJ TEPLOTY

Chladiaci systém volantu sa skladá z chladiča a ventilátora.

• Termostat monitoruje vnútornú teplotu volantu.
• Ak v hre používate volant:

- Chladiaci ventilátor sa spustí, ked' volant dosiahne určitú teplotu (po niekol'kých minútach hrania, v závislosti od sily použitých efektov Force Feedback).

- Sila efektov Force Feedback sa automaticky zníži, akonáhle volant dosiahne oveľa vyššiu teplotu (kvôli ochrane motora). Sila týchto efektov sa automaticky zvyšuje, hned’ ako teplota mierne poklesne.

- Ked dohráte: z dôvodu tepelnej zotrvačnosti motora chladiaci ventilátor pokračuje v činnosti, kým teplota neklesne pod úroveň spustenia ventilátora. Váš volant bol skonštruovaný týmto spôsobom, aby sa ul'ahčilo chladenie a chránil motor (möže to trvať 5 až 45 minút, v závislosti od teploty dosiahnutej pri používaní volantu v hre).

TLAČIDLO MODE A SVETELNÁ KONTROLKA (6)

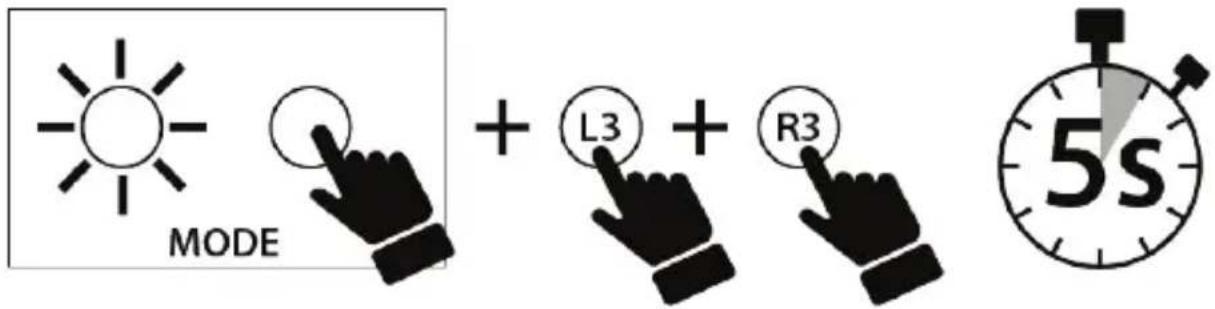

Elektronicky môžete medzi sebou zamenit' plynový pedál a spojkový pedál.

Postup:

Súčasne stlačte a podržte tlačidlá MODE + L3 + R3 (umiestnené na základni pretekárskeho volantu T300) na pät sekúnd a potom ich uvol'nite.

MODE + L3 + R3 5s

Interná pamät' pretekárskeho volantu ukladá, či boli pedále zamenené alebo nie, a svetelná kontrolka (6) bliká rôzne podľa režimu, ktorý ste zvolili:

PEDÁLE PLYNU A SPOJKY	Farba kontrolky MODE (6)
Prepnutie do OBRÁTENÉHO režimu	Po ukončení postupu pät'krát zabliká, potom nepretržite zabliká každých osem sekúnd.
Prepnutie do NORMÁLNEHO režimu	Po ukončení postupu raz zabliká, potom nepretržite nebliká.

Ďalšie informácie týkajúce sa tlačidla MODE

Ak sa chcete dozvediet viac informácií o tlačidle MODE a svetelnej kontrolke, navštívte prosím stránku https://support.thrustmaster.com. Kliknite na Racing Wheels / T300 Ferrari Integral Alcantara Edition, a potom vyberte Manual alebo FAQ.

POMOCNÉ SÚBORY A ČASTO KLADENÉ OTÁZKY

Prosím navštívte https://support.thrustmaster.com. Kliknite na Racing Wheels/ T300 Ferrari Integral Alcantara Edition, a potom vyberte Manual alebo FAQ.

4 2.5 mm imbusový klúč (súčasť balenia)

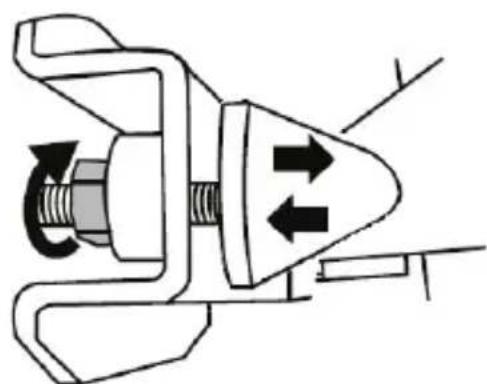

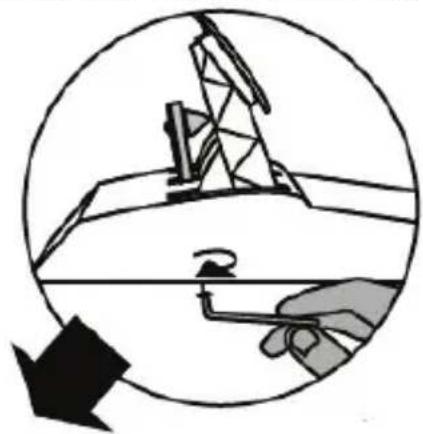

5 Nastavovacia matica pre kužel'ovitú zarážku

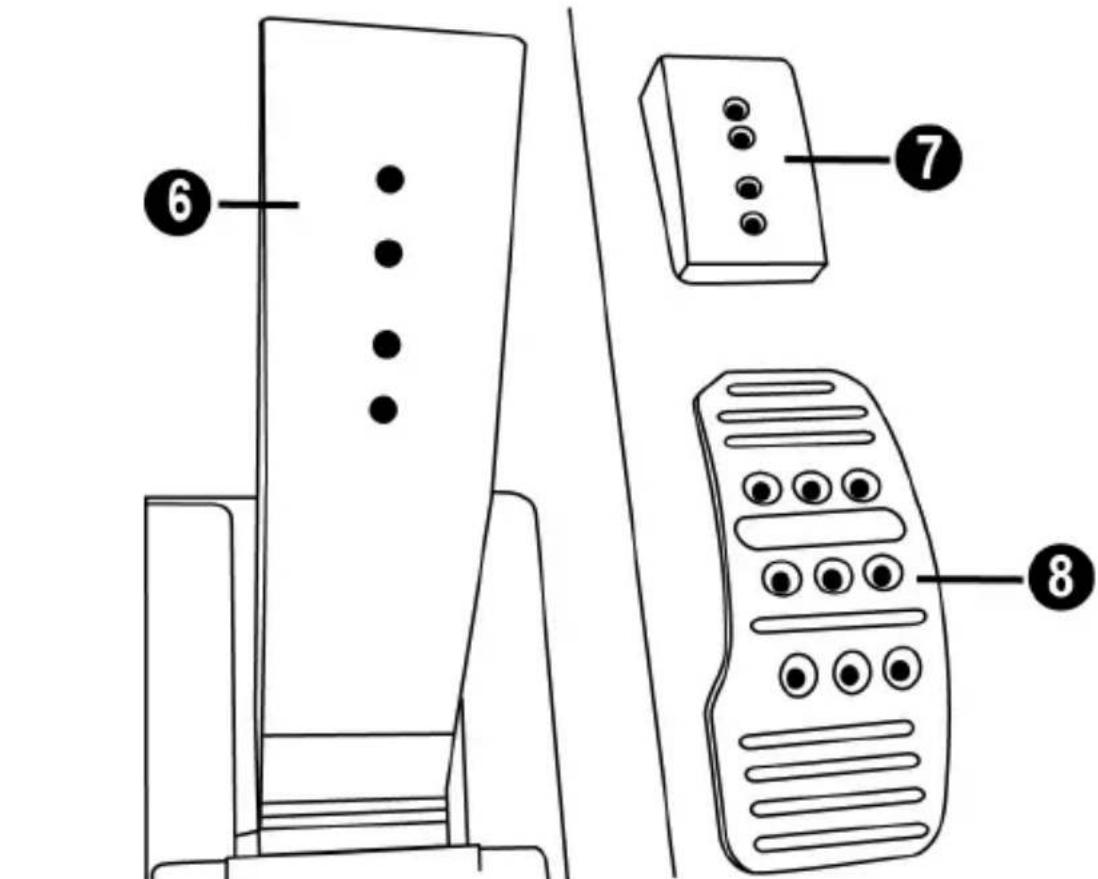

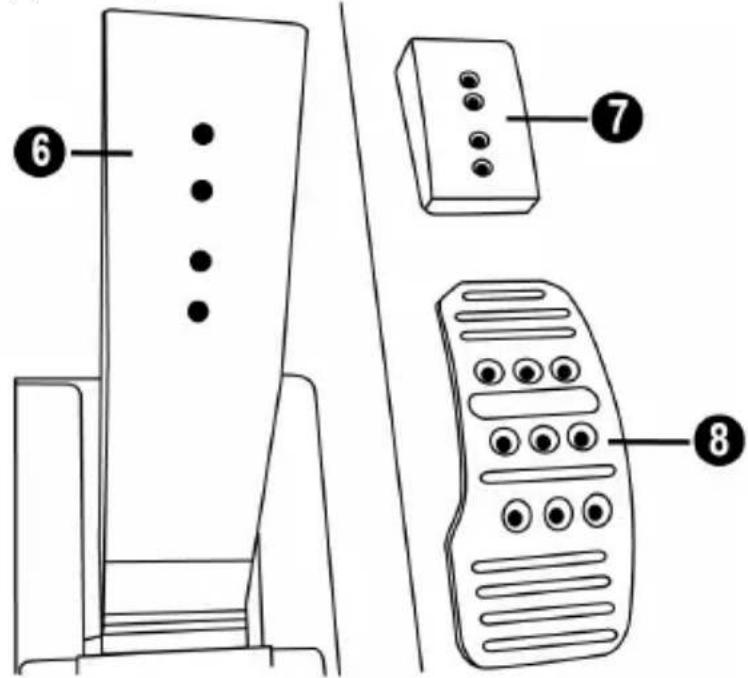

8 Kovová vrchná časť pedálu

UPOZORNENIE

Pred použitím tohto produktu si pozorne prečítajte tento návod a odložte si ho pre neskoršie použitie.

Z bezpečnostných dôvodov nikdy nepoužívajte sadu pedálov s bosými nohami alebo ak máte na nohách obuté iba ponožky. THRUSTMASTER® SA ZRIEKA VŠETKEJ ZODPOVEDNOSTI V PRÍPADE ZRANENIA V SÚVISLOSTI S POUŽITÍM SADY PEDÁLOV BEZ OBUVI.

Varovanie - Nebezpečenstvo privretia do pedálovej súpravy počas hrania

* Pedálovú sadu držte mimo dosahu detí.
* Počas hrania nikdy nedávajte prsty alebo palce na boky pedálov alebo do ich blízkosti.
* Počas hrania nikdy nedávajte prsty alebo palce na zadnú základňu pedálov alebo do jej blízkosti.
* Počas hrania nikdy nedávajte prsty alebo palce na prednú základňu pedálov alebo do jej blízkosti.

AUTOMATICKÁ KALIBRÁCIA PEDÁLOV

• Aby ste sa vyhli problémom s kalibráciou, nikdy nepripájajte ani neodpájajte pedálovú sadu od základne volantu, keď je volant pripojený ku konzole PS5™, ku konzole PS4™, alebo k PC, alebo počas hrania.
• Vždy najprv pripojte pedálovú sadu k volantu pred tým, ako pripojíte volant ku konzole PS5™ alebo konzole PS4™ alebo k PC.
• Len čo sa volant skalibruje a hra sa spustí, pedále sa po niekol'kých stlačeniach automaticky skalibrujú.
• Nikdy nestláčajte pedále, keď sa volant kalibruje alebo keď sa hra rozbieha, aby ste predišli problémom s kalibráciou.
• Ak pedále nefungujú správne alebo sa javia ako nesprávne kalibrované, vypnite konzolu, úplne odpojte volant, potom znova pripojte všetky káble (vrátane napájacieho kábla a kábla sady pedálov), znovu zapnite konzolu a reštartujte hru.

PRIPOJENIE PEDÁLOVEJ SADY KU KOKPITU

• Pripojte sadu pedálov pomocou malých skrutkových závitov umiestnených na spodnej strane sady pedálov.
• Zaskrutkujte dve skrutky M6 (nie sú súčast'ou balenia) do podpornej dosky pedálu kokpitu a do dvoch malých závitov skrutiek umiestnených na spodnej strane sady pedálov.

Dôležité: Dížka dvoch skrutiek M6 nesmie prekročit' hrúbku podpornej dosky pedálu kokpitu plus d'alších 10 mm, aby nedošlo k poškodeniu vnútorných komponentov sady pedálov.

NASTAVENIE SADY PEDÁLOV

• Kovovú vrchnú časť (8) s viacerými perforáciami (deväť pre plynový pedál - dve pre brzdu - šest' pre spojku).
• Plastovú podperu vrchnej časti (7) (umiestnená medzi vrchom a ramenom pedálu) so štyrmi perforáciami.
• Rameno pedála (6) s dvomi perforáciami.

UPOZORNENIE: Aby ste predišli akýmkol'vek problémom s kalibráciou, pred vykonaním akýchkol'vek úprav na sade pedálov, vždy odpojte USB kábel pretekárskeho volantu.

• Pomocou dodávaného 2,5 mm imbusového klúča (4) odskrutkujte dve skrutky držiace kovovú vrchnú časť (8) a jej podperu (7) na mieste.

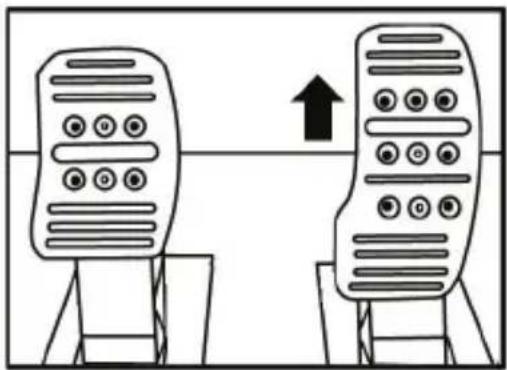

• Vyberte preferovanú výškovú polohu, potom zaskrutkujte a znovu utiahnite skrutky tak, aby kovová vrchná časť (8) a jej podpera (7) pevne držali na svojom mieste.

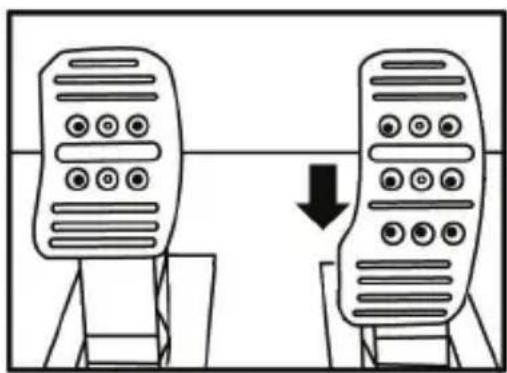

Nízka pozícia (prednastavená)

• Pomocou dodávaného 2,5 mm imbusového klúča (4) odskrutkujte dve skrutky držiace kovovú vrchnú časť (8) a jej podperu (7) na mieste.

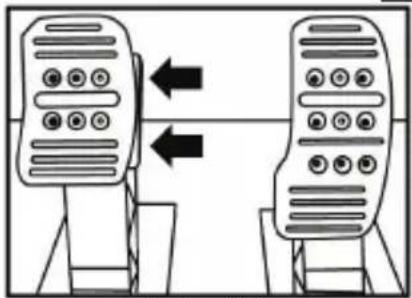

• Vyberte si preferovanú polohu (doľava, do stredu alebo doprava), potom zaskrutkujte a znova utiahnite skrutky tak, aby kovová vrchná časť (8) a jej podpera (7) pevne držali na svojom mieste.

Príklady ilustrujúce spojkový pedál:

Stredná poloha (prednastavená) Počet možných rozostupov na pedál:


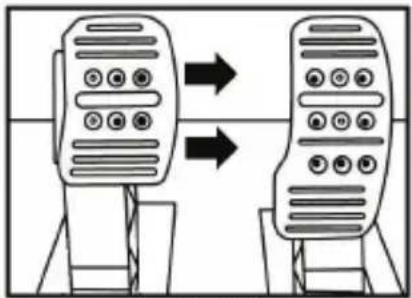

Pravá poloha

• Pomocou dodávaného 2,5 mm imbusového klúča (4) odskrutkujte dve skrutky držiace kovovú vrchnú časť (8) a jej podperu (7) na mieste.
• Otočte plastovú podperu vrchnej časti (7) o 180°, potom zaskrutkujte a znovu utiahnite skrutky tak, aby kovová vrchná čast' (8) a jej podpera (7) pevne držali na svojom mieste.

Príklady ilustrujúce plynový pedál:

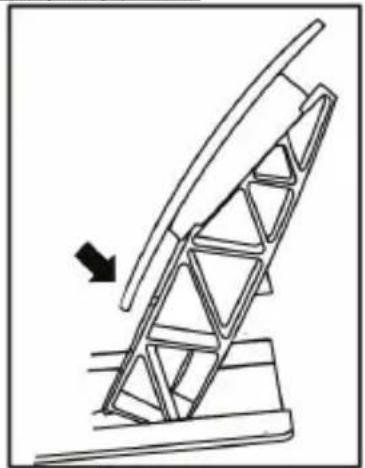

Menej sklonená poloha

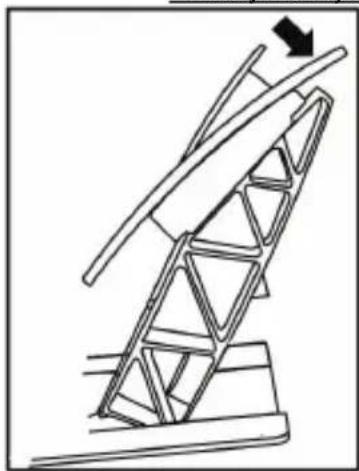

Viac sklonená poloha (prednastavená)

Táto modifikácia (alebo „mod“) nie je potrebná a nie je nainštalovaná predvolene. To znamená, že brzdový pedál funguje perfektne, aj ked' mod nie je nainštalovaný.

Je na Vás, či si ho nainštalujete alebo nie, v závislosti od Vašich vlastných preferencií.

- Umiestnite diel na zadnú časť ramena brzdového pedála.

- Pomocou dodávaného 2,5 mm imbusového klúča (4) pripevnite diel pomocou upevňovacej skrutky (3) a malého stredového závitu skrutky umiestneného na spodnej strane sady pedálov

"CONICAL RUBBER BRAKE" mod je teraz nainštalovaný!

Miernym odskrutkovaním matice (5) môžete d'alej posilnit' odpor brzdového pedálu posunutím kužel'ovitej zarážky (2) bližšie k zadnej časti ramena pedálu (v prípade potreby použite 14 mm klúč alebo kliešte pre dotiahnutie matice a udržanie zvolenej polohy). Čím bližšie je kužel'ovitá zarážka umiestnená k zadnej časti ramena pedálu, tým väčšia bude sila odporu.

Poznámka: Ak je kužel'ovitá zarážka velmi blízko zadnej časti ramena brzdového pedálu, môžu sa vyskytnúť t'ažkosti pri dosahovaní maximálnej kalibračnej hodnoty. Ak to tak je:

Celosvetovo, spoločnosť Guillemot Corporation S.A., ktorej sídlo sa nachádza na adrese Place du Granier, B.P. 97143, 35571 Chantepie, Francúzsko (ďalej len "Guillemot") zaručuje spotrebitel'ovi, že počas záručnej doby, ktorá je zhodná s časovým limitom na podanie reklamácie na tento produkt, tento Thrustmaster produkt nemá materiálne chyby ani výrobné chyby. V krajinách Európskej únie záručná doba zodpovedá obdobiu dvoch (2) rokov od dodania produktu Thrustmaster. V iných krajinách zodpovedá záručná doba lehote pre podanie reklamácie na produkt Thrustmaster podľa platných zákonov krajiny, v ktorej mal spotrebitel' bydlisko k dátumu kúpy produktu Thrustmaster (ak takýto zákon v príslušnej krajine neexistuje, potom je záručná doba jeden (1) rok od pôvodného dátumu zakúpenia produktu Thrustmaster).

Ak počas záručnej doby dôjde na produkte ku chybe, okamžite kontaktujte Technickú podporu, ktorá Vám oznámi d'alší postup. Ak je chyba potvrdená, produkt musí byť vrátený v mieste jeho nákupu (alebo na inom mieste uvedenom Technickou podporou).

V kontexte tejto záruky má Technická podpora možnosť rozhodnút, či bude chybný produkt spotrebitel'a bud' vymenený alebo opravený do funkčného stavu. Ak v priebehu záručnej doby podlieha produkt Thrustmaster takejto oprave, každá doba najmenej siedmych (7) dní, počas których je výrobok nepoužitelný, bude doplnená do zostávajúcej záručnej doby (toto obdobie začína plynút od dátumu žiadosti spotrebitel'a alebo dátumom, kedy je daný výrobok dodaný na opravu, ak je dátum, kedy je výrobok dodaný na opravu po dátume podania žiadosti). Ak to umožňujú platné právne predpisy, plná zodpovednosť spoločnosti Guillemot a jej dcérskych spoločností (vrátane následných škôd) je obmedzená na návrat produktu do funkčného stavu alebo na výmenu produktu Thrustmaster. Ak to dovoluje platné právo, spoločnosť Guillemot neposkytuje záruku obchodovatel'nosti a spôsobilosti pre určité použitie.

Táto záruka sa nevztahuje na: 1. ak bol výrobok upravený, otvorený, pozmenený alebo poškodený v dôsledku nevhodného alebo hrubého používania, nedbanlivosti, nehody, bežného opotrebenia, alebo akejkoľvek inej príčiny nesúvisiacej s materiálnou alebo výrobnou chybou (vrátane, nie však výlučne, kombinácie výrobku Thrustmaster s akýmkol'vek nevhodným prvkom, vrátane napájacích zdrojov, nabíjateľných batérií, nabíjačiek, alebo iných prvkov, ktoré Guillemot nedodáva pre tento výrobok); (2) ak bol výrobok použitý na akékoľvek iné použitie ako na domáce použitie, a to aj na profesionálne, alebo komerčné účely (napríklad herne, školenia, súťaže); (3) v prípade nedodržania pokynov poskytnutých Technickou podporou; (4) softvér, pričom uvedený softvér podlieha osobitnej záruke; (5) spotrebné materiály (prvky, ktoré sa majú vymeníť počas životnosti výrobku: napríklad jednorazové batérie, zvukové súpravy alebo slúchadlá); (6) na príslušenstvo (napríklad káble, puzdrá, vrecká, tašky, popruhy na zápästie); (7) ak bol výrobok predaný vo verejnej dražbe.

Zákonné práva spotrebitel'a, pokial' ide o zákony platné pre predaj spotrebného tovaru v jeho alebo jej krajine, nie sú touto zárukou ovplyvnené.

Đalšie záručné ustanovenia

Počas záručnej lehoty, Guillemot neposkytuje žiadne náhradné diely, vzhľadom na skutočnosť, že Technická podpora je jediná strana oprávnená otvorit’ a/alebo opraviť akýkol’vek Thrustmaster produkt (výnimkou je prípadné požiadanie Technickej podpory o nasledovanie písomných pokynov na opravy, ktoré má vykonat’ užívatel’ - napríklad pre ich jednoduchosť a dostupné opravné postupy – a v prípade potreby dodanie náhradných dielov užívatel’ovi).

Kvôli inovačným cyklom a vzhľadom na ochranu know-how a obchodného tajomstva spoločnosti, Guillemot neposkytuje opravné postupy alebo náhradné diely na Thrustmaster produkty po uplynutí ich záručnej lehoty.

V Spojených štátoch amerických a v Kanade je táto záruka obmedzená na vnútorný mechanizmus produktu a vonkajšie puzdro. Spoločnosť Guillemot ani jej pridružené spoločnosti v žiadnom prípade nenesú zodpovednosť voči akejkoľvek tretej strane za akékoľvek následné alebo náhodné škody vyplývajúce z porušenia akýchkoľvek výslovných alebo implicitných záruk. Niektoré štáty/provincie nepovoľujú obmedzenie dĺžky trvania implicitnej záruky alebo vylúčenie či obmedzenie zodpovednosti za následné alebo náhodné škody, także vyššie uvedené obmedzenia alebo vylúčenia sa na Vás nemusia vzťahovat’. Táto záruka Vám dáva špecifické zákonné práva a môžete mať aj iné práva, ktoré sa líšia v závislosti od štátu alebo provincie

Zodpovednost'

Ak to dovolujú platné zákony, spoločnosť Guillemot Corporation S.A. (ďalej len "Guillemot") a jej dcérske spoločnosti nenesú žiadnu zodpovednosť za akékol'vek škody spôsobené jedným alebo viacerými z nasledujúcich prípadov: 1. výrobok bol upravený, otvorený alebo pozmenený; (2) nedodržali sa montážne inštrukcie; (3) nevhodné alebo hrubé používanie, nedbalosť, nehoda (napríklad náraz); (4) bežné opotrebenie; (5) používanie výrobku na akékol'vek iné použitie ako na domáce použitie, a to aj na profesionálne, alebo komerčné účely (napríklad herne, školenia, súťaže). Ak to dovolujú platné zákony, spoločnosť Guillemot a jej dcérske spoločnosti nenesú žiadnu zodpovednosť za akékol'vek škody, ktoré nesúvisia s materiálnou alebo výrobnou vadou vo vzťahu k výrobku (vrátane, nie však výlučne, za akékol'vek škody spôsobené priamo alebo nepriamo akýmkol'vek softvérom, alebo kombinácie výrobku Thrustmaster s akýmkol'vek nevhodným prvkom, vrátane napájacích zdrojov, nabíjateľných batérií, nabíjačiek alebo iných prvkov, ktoré Guillemot nedodáva pre tento výrobok).

VYHLÁSENIE O ZHODE

KANADSKÉ VYHLÁSENIE O ZHODE: toto digitálne zariadenie triedy B spĺňa všetky požiadavky kanadských predpisov o zariadeniach spôsobujúcich rušenie.

USA VYHLÁSENIE O ZHODE: toto zariadenie bolo testované a bolo zistené, že vyhovuje limitom pre digitálne zariadenie triedy B podľa časti 15 pravidiel FCC. Prevádzka podlieha týmto dvom podmienkam:

(1) Toto zariadenie nesmie spôsobovat' škodlivé rušenie a
(2) Toto zariadenie musí akceptovať akékol’vek prijaté rušenie, vrátane rušenia, ktoré môže spôsobit nežiaducu činnosť.

Tieto limity sú navrhnuté tak, aby poskytovali primeranú ochranu pred škodlivým rušením pri inštalácii v obytných priestoroch. Toto zariadenie generuje, používa a môže vyžarovat' rádiofrekvenčnú energiu a ak nie je nainštalované a používané v súlade s pokynmi, môže spôsobit' škodlivé rušenie rádiovej komunikácie. Neexistuje však žiadna záruka, že pri konkrétnej inštalácii nedôjde k rušeniu. Ak toto zariadenie spôsobuje škodlivé rušenie rádiového alebo televízneho príjmu, čo sa dá zistiť zapnutím a vypnutím zariadenia, používatelovi sa odporúča, aby sa pokúsil napravit' rušenie jedným alebo viacerými z nasledujúcich opatrení:

• Preorientujte alebo premiestnite prijímaciu anténu.
• Zväčšite vzdialenost' medzi zariadením a prijímačom.
• Zapojte zariadenie do zásuvky v inom okruhu, než ku ktorému je pripojený prijímač.
• Požiadajte o pomoc predajcu alebo skúseného rádio/TV technika.

THRUSTMASTER®

TECHNICKÁ PODPORA

©2022 Guillemot Corporation S.A. Všetky práva vyhradené. Thrustmaster® je registrovaná ochranná známka spoločnosti Guillemot Corporation S.A. Vyrába a distribuuje ju spoločnost Guillemot Corporation S.A. Všetky ostatné ochranné známky a názvy značiek sú týmto uznané a sú majetkom ich príslušných vlastníkov. Obsah, dizajn a technické parametre sa môžu menit bez predchádzajúceho upozornenia a môžu sa v jednotlivých krajinách líšit. Fotografie a ilustrácie nie sú záväzné. Navrhnuté v Severnej Amerike a Európe, vyrobené v Číne.

Ferrari® je registrovanou ochrannou známkou spoločnosti Ferrari S.p.A.

Pre použitie výhradne s konzolami PlayStation®5 a konzolami PlayStation®4.

„„„PlayStation“, „PS5“, „PS4“, a „PlayStation Shapes Logo“ sú registrované ochranné známky alebo ochranné známky spoločnosti Sony Interactive Entertainment Inc. Všetky práva vyhradené. Všetky ostatné ochranné známky sú majetkom ich príslušných vlastníkov. Vyrobené a distribuované na základe licencie od spoločnosti Sony Interactive Entertainment LLC.

ODPORÚČANIE PRE OCHRANU ŽIVOTNÉHO PROSTREDIA

* V Európskej únii: Na konci svojej životnosti by sa nemal tento produkt vyhodit's bežným domovým odpadom, ale mal by byť odovzdaný na recykláciu v zbernom mieste na likvidáciu odpadu z elektrických a elektronických zariadení. Potvrdzujúci symbol o recyklácii nájdete na produkte, na návode na použitie alebo na obale. V závislosti od ich vlastností, môžu byť materiály recyklované. Prostredníctvom recyklácie a iných foriem spracovania odpadu z elektrických a elektronických zariadení môžete významne prispiet' k ochrane životného prostredia. Pre získanie informácie o pre vás najbližšom možnom mieste odovzdania, kontaktujte miestne orgány. Pre všetky ostatné krajiny: Dodržujte

miestne zákony o recyklácii elektrických a elektronických zariadení.

Ponechajte si tieto informácie. Farby a ozdobnosť sa môžu líšit'.

*Použitelné pre EÚ, UK a Turecko

T30C Ferrari Integral Racing Wheel AALCANTARA® Edition

PlayStation®5 konzolokhoz, PlayStation®4 konzolokhoz és PC-hez

Használati Útmutató
