KULLANIM KILAVUZU T300RS GT Edition THRUSTMASTER

PlayStation®5 konsolları, PlayStation®4 konsolları ve PC için

Kullanma Kılavuzu

T300 yarış direksiyonunuzun oyunlarla düzgün çalışmasını sağlamak için, oyunların otomatik güncellemelerini yüklemeniz gerekebilir (konsolunuz İnternete bağlıyken yapılabilir).

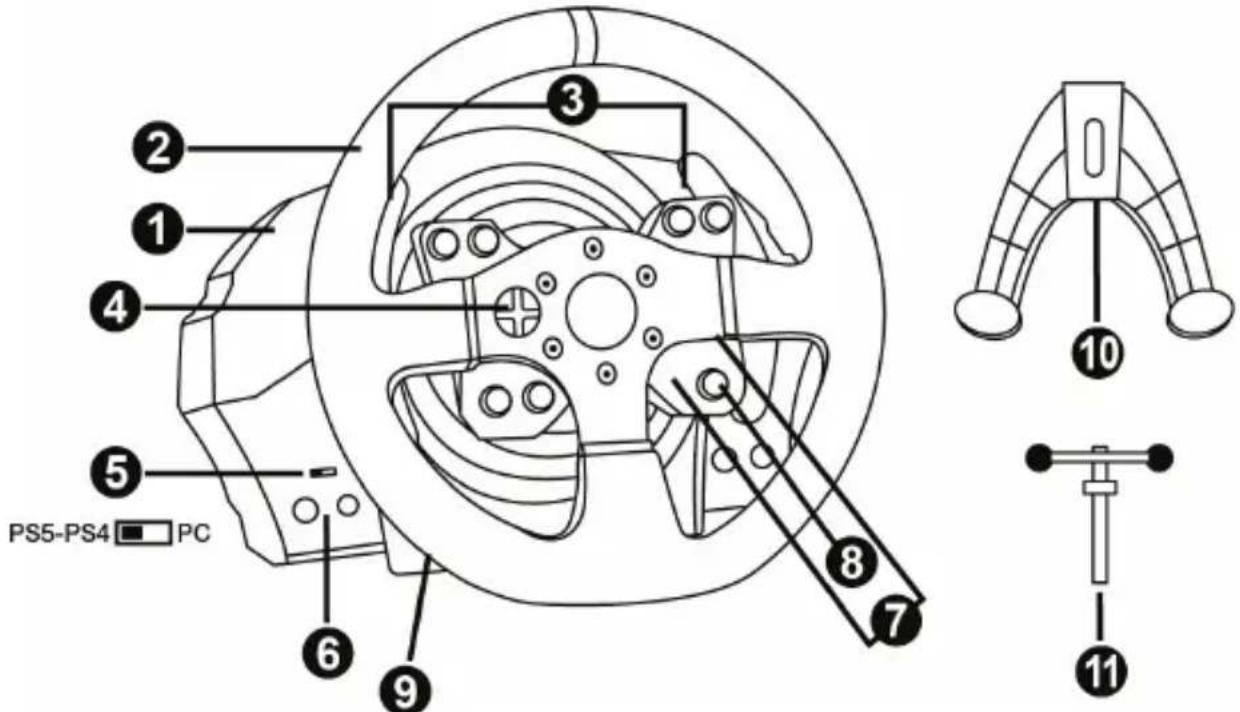

TEKNİK ÖZELLİKLER

PS5-PS4 PC 1 2 3 4 5 6 7 8 9 10 11

1 T300 RS tabani
2 Ferrari 599XX EVO direksiyonu
3 2 direksiyondan kumandalı sıralı vites (Up ve Down)
4 Çok yönlü D-Ped
5 PS5™ konsolları, PS4™ konsolları ve PC için dahili USB seçim düğmesi
6 MODE düğmesi + kırmızı/turuncu/yeşil gösterge lambası

7 PS4 ^™ konsollarında SHARE/OPTIONS düğmeleri ve PS5 ^™ konsollarında CREATE/OPTIONS düğmeleri
8 PS düğmesi
9 Büyük dişli delik (montaj sistemi ve sabitleme vidası için)
10 Montaj sistemi
11 Metal bağlantı vidası

USB seçim düğmesi (5) ile ilgili önemli notlar:

• Bir PS5™ konsolunda veya PS4™ konsolunda çalışması için yarış direksiyonunun USB kablosunu konsola bağlamadan önce yarış direksiyonu tabanındaki USB seçim düğmesinin (5) her zaman PS5™-PS4™ konumunda olması gerekir.
• Bir PS3™ konsolunda çalışması için yarış direksiyonunun USB kablosunu konsola bağlamadan önce yarış direksiyonu tabanındaki USB seçim düğmesinin (5) her zaman PC konumunda olması gerekir.
• Bir PC'de çalışması için yarış direksiyonunun USB kablosunu PC'ye bağlamadan önce yarış direksiyonu tabanındaki USB seçim düğmesinin (5) her zaman PC konumunda olması gerekir.

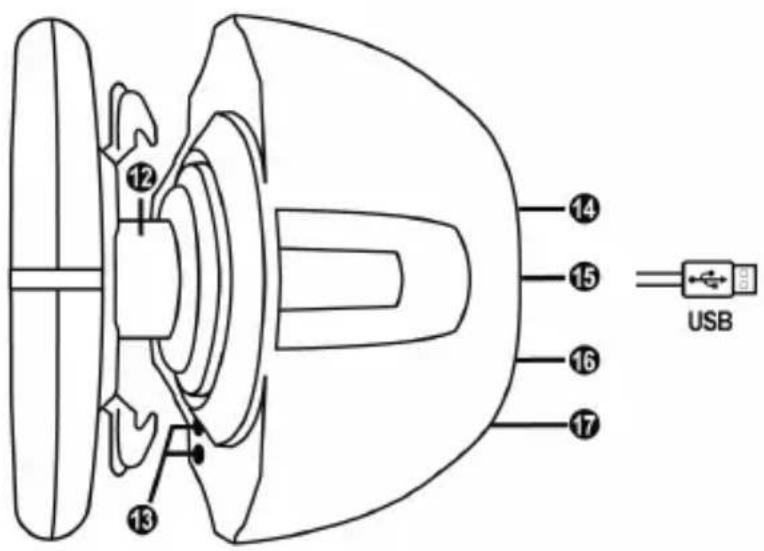

12 14 15 USB 16 17 13

12 Thrustmaster Quick Release
13 L3/R3 düğmeleri
14 Güç kaynağı konektörü (tip A veya B) (ülkeden ülkeye farklılık gösterir)

15 Yarış direksiyonu USB kablosu ve konektörü
16 Vites kutusu konektörü (vites kutusu ayrı olarak satılır)
17 Pedal seti konektörü

YARIŞ DİREKSİYONUNUN ELEKTRİK PRİZİNE TAKILMASI: LÜTFEN DEVAM ETMEDEN ÖNCE OKUYUN!

Yarış direksiyonunuzun güç beslemesi cihazınızı aldığınız ülkeye göre değişir. Güç kaynağı şunlardan biri olabilir:

Dahili:

* Doğrudan yarış direksiyonu tabanının içine yerleştirilmiş, tip A konektörlü güç besleme birimi.
* 220-240 V elektrik kablosu.
= sadece 220-240 V elektrik şebekesi ile uyumlu.

220-240 V elektrik kablosunu asla 100-130 V prize bağlamayın!!!

Bu kabloyu asla bir güç adaptörüne bağlamayın!!!

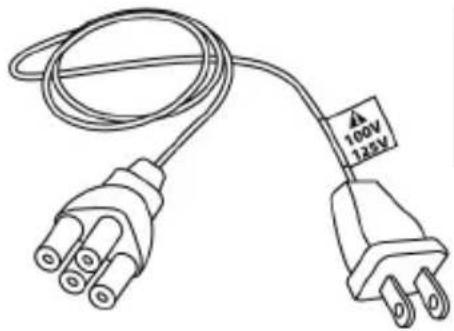

Dahili:

* Doğrudan yarış direksiyonu tabanının içine yerleştirilmiş, tip A konektörlü güç besleme birimi.
* 100-125 V elektrik kablosu.
= sadece 100-125 V elektrik şebekesi ile uyumlu.

100-125 V elektrik kablosunu asla 220-240 V prize bağlamayın!!!

Bu kabloyu asla bir güç adaptörüne bağlamayın!!!

ÖNEMLİ: Yarış direksiyonunuzu kullandığınız bölgede hangi voltajın kullanıldığınl bilmiyorsanız lütfen yerel elektrik dağıtım şirketinize başvurun.

Harici:

* Tip B konektörlü harici güç besleme birimi.
* Elektrik kablosu
= 110-240V arasındaki tüm elektrik voltajları ile uyumlu.

110V 240V

UYARILAR

Bu ürünü kullanmadan önce lütfen bu kılavuzu dikkatlice okuyun ve daha sonra başvurma ihtiyacı duymanız halinde kullanmak üzere güvenli bir yerde saklayın.

Uyarı - Elektrik çarpması

* Ürünü kuru bir yerde saklayın ve toza veya güneş ışığına maruz bırakmayın.
* Konektörleri ve kabloları bükmeyin ve çekmeyin.
* Ürünün veya konektörlerinin üzerine herhangi bir sıvı dökmeyin.
* Ürünü kısa devre yapmayın.
* Ürünü asla parçalarına ayırmayın, ateşe atmayın ve yüksek sıcaklıklara maruz bırakmayın.
* Yarış direksiyonunuzla verilen elektrik kablosunun dışında elektrik kablosu kullanmayın.
* Kablo veya fişi hasarlı, yarık veya kırıksa elektrik kablosunu kullanmayın.
* Elektrik kablosunun prize ve yarış direksiyonu tabanının arka kısmında bulunan konektöre düzgün bir şekilde takıldığından emin olun.
* Yarış direksiyonunun içini açmayın: İçinde kullanıcı tarafından bakım/onarım yapılabilecek parça yoktur. Tüm onarım işlemleri üretici firma, yetkili temsilcisi veya kalifiye teknisyen tarafından yapılmalıdır.
* Sadece üretici tarafından belirtilmiş olan montaj sistemlerini/aksesuarları kullanın.
* Yarış direksiyonu beklenmeyen şekilde çalışıyorsa (anormal sesler, ısı veya koku yayıyorsa) direksiyonu kullanmayı derhal kesin, elektrik kablosunu prizden çekin ve diğer kabloları ayırın.
* Yarış direksiyonunu uzun süre kullanmayacaksanız elektrik kablosunu duvar prizinden çekin.
* Elektrik prizi ekipmana yakın ve kolayca ulaşılabilir olmalıdır.

Havalandırma delikleri

Yarış direksiyonunun tabanı üzerindeki hiçbir havalandırma deliğini bloke etmediğinizden emin olun. Optimum havalandırma için aşağıdaki noktalara dikkat edin:

* Direksiyon tabanını tüm duvar yüzeylerinden en az 10 cm uzağa yerleştirin.
* Tabanı dar yerlere yerleştirmeyin.
* Tabanı örtmeyin.
* Havalandırma deliklerinin üzerinde toz birikmesine izin vermeyin.

Güvenlik nedeniyle pedal setini asla çıplak ayaklarla veya ayağınıza sadece çorap giyerek oynamayın.

THRUSTMASTER® PEDAL SETİNİN AYAKKABISIZ KULLANILMASINDAN KAYNAKLANAN YARALANMALARDA HİÇBİR SORUMLULUK KABUL ETMEZ.

Uyarı - Force Feedback ve tekrarlanan hareketlerden dolayı yaralanma

Force Feedback direksiyonla oynamak kas veya eklem ağrısına neden olabilir. Her türlü sorunu önlemek için:

* Uzun oyun periyotlarından sakının.
* Her oyun saatinin ardından 10 ila 15 dakika ara verin.
* Ellerinizde, bileklerinizde, kollarınızda, ayaklarınızda veya bacaklarınızda yorgunluk veya ağrı hissederseniz oynamayı kesin ve yeniden oynamaya başlamadan önce birkaç saat dinlenin.

Uyarı - Force Feedback ve tekrarlanan hareketlerden dolayı yaralanma (devami)

* Yeniden oynamaya başladığınızda yukarıda belirtilen semptomlar veya ağrı tekrar ederse oynamayı kesin ve bir doktora başvurun.
* Çocukların ulaşabileceği yerlerden uzak tutun.

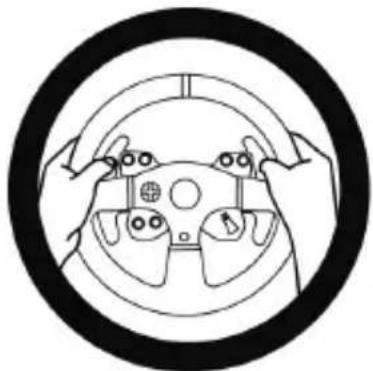

* Oyun oynarken kollarınızı, tamamen gitmesine izin vermeden daima yarış direksiyonunun üzerinde doğru konumlandırılmış olarak bırakın.
* Oyun oynarken asla ellerinizi veya parmaklarını pedalların altına ya da pedal setine yakın yerlere koymayın.
* Kalibrasyon ve oyun sırasında asla elinizi veya kolunuzu yarış direksiyonundaki deliklere sokmayın.
* Yarış direksiyonu tabanının bu kılavuzda belirtildiği gibi düzgün bir şekilde sabitlendiğinden emin olun.

16+

Sadece 16 yaş ve üzeri kullanıcılar tarafından kullanılabilecek ürün

AĞIR ÜRÜN

7kg

Ürünü kendinizin veya başkalarının üzerine düşürmemeye dikkat edin!

DAÍMA

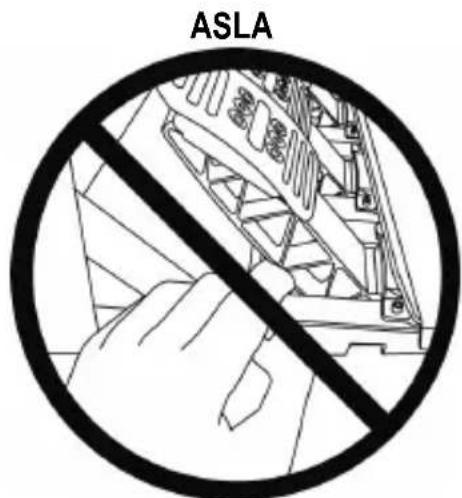

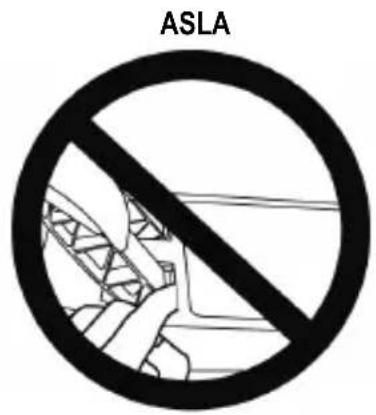

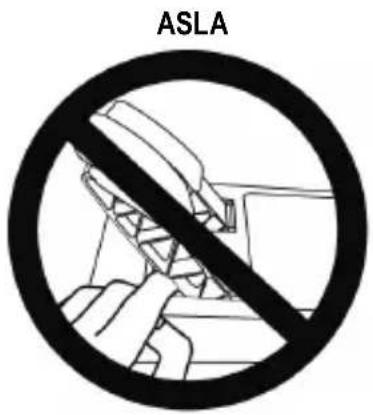

Uyarı - Oynarken pedal seti sıkıştırma tehlikesi

* Pedal setini çocukların ulaşabileceği yerlerden uzak tutun.
* Oyun oynarken parmaklarını zı asla pedalların yanlarına veya yakın yerlere koymayın.
* Oyun oynarken parmaklarını zı asla pedalların arka tabanı üzerine veya yakın yerlere koymayın.
* Oyun oynarken parmaklarını azı asla pedalların ön tabanı üzerine veya yakın yerlere koymayın.

ASLA

ASLA

ASLA

Uyarı - Oynamıyorken pedal seti sıkıştırma tehlikesi

* Pedal setini güvenli ve çocukların ulaşamayacağı bir yerde saklayın.

YARIŞ DİREKSİYONUNUZUN DONANIM YAZILIMINI GÜNCELLEME

Yarış direksiyonunuzun tabanında bulunan donanım yazılımı ürün geliştirmeleri içeren daha yeni sürümlere güncellenebilir.

Yarış direksiyonunuzun halihazırda kullandığı donanım yazılımı sürümünü görmek ve gerektiğinde güncellemek için: PC'de https://support.thrustmaster.com adresine gidin. Racing Wheels / T300 Ferrari Integral Alcantara Edition'ye tıklayın, daha sonra Firmware'i seçerek indirme ve yükleme prosedüründe açıklanan talimatları izleyin.

Önemli not:

PC'de çalışması için yarış direksiyonunun USB kablosunu PC'ye bağlamadan önce yarış direksiyonu tabanındaki USB seçim düğmesinin (5) her zaman PC konumunda olması gerekir.

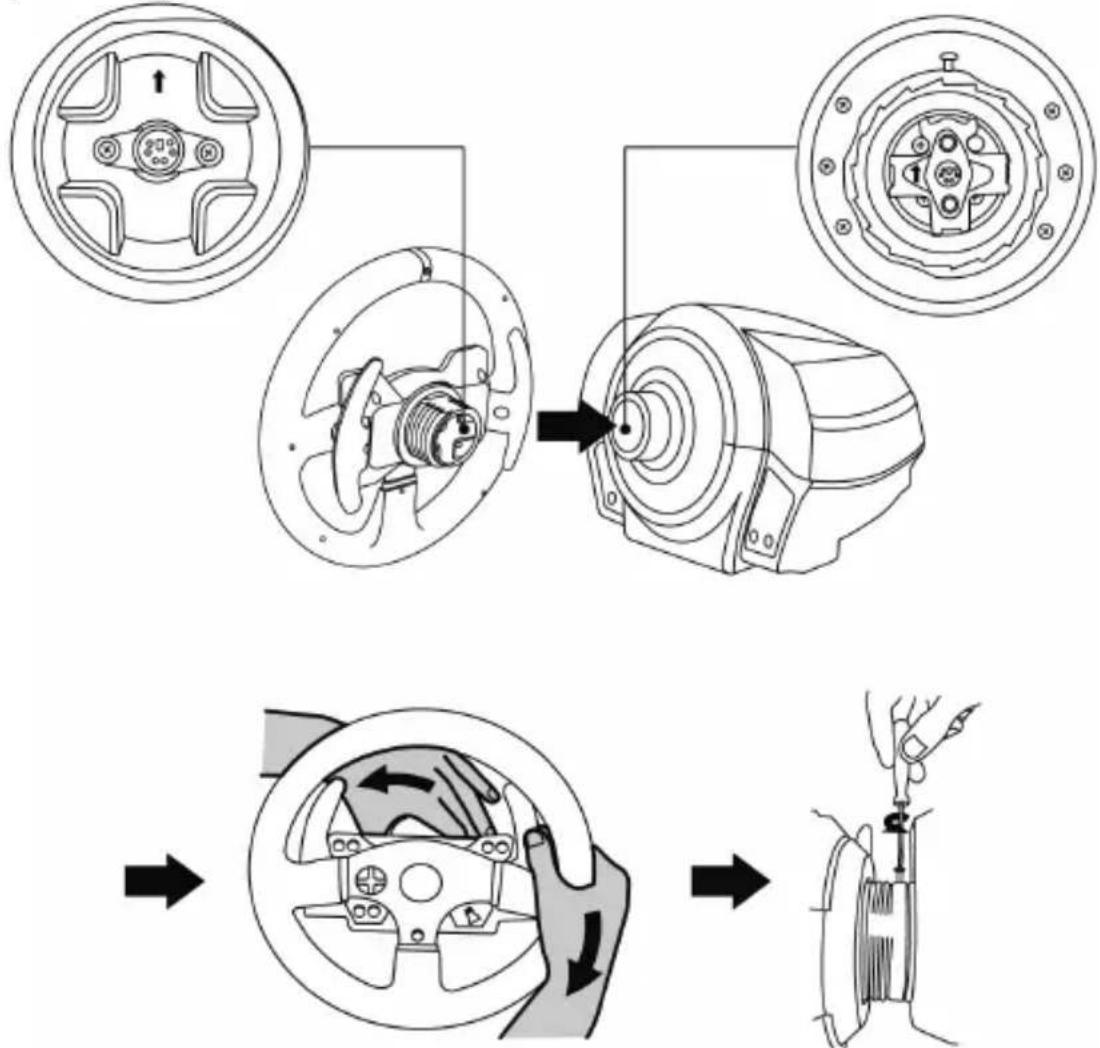

YARIŞ DİREKSİYONUNUN TABANINA TAKILMASI

Konektör yerlerini okları kullanarak hizalayın:

Taban (1) konektörü: Ok yukarı doğru bakar

Yarış direksiyonu (2) konektörü: Ok yukarı doğru bakar

Konektörler doğru bir şekilde konumlandırıldıktan sonra yarış direksiyonunu (2) yerinde tutarken Thrustmaster Quick Release (12) aygıtının bileziğini saatin aksi yönünde döndürün.

Ardından bileziği mümkün olduğu kadar sıkın: Bunu yapmak için bileziği yerinde tutarak yarış direksiyonunu saat yönünde döndürün.

Yarış direksiyonunu taktıktan sonra Thrustmaster Quick Release (12) aygıtının bileziği üzerinde bulunan küçük montaj vidasına ulaşmak için direksiyonu 180° (direksiyona bakarken Ferrari® logosu baş aşağı olmalıdır) döndürün. Küçük ayar vidasını sıkmak için büyük yıldız tornavida kullanarak saat yönünde çevirin (fazla güç uygulamayın).

Yıldız tornavida kullanarak küçük montaj vidasını sıkarken aşırı güç KULLANMAYIN! Bir miktar direnç hisseder hissetmez vidayı döndürmeyi kesin.

YARIŞ DİREKSİYONUNUN MONTE EDİLMESİ

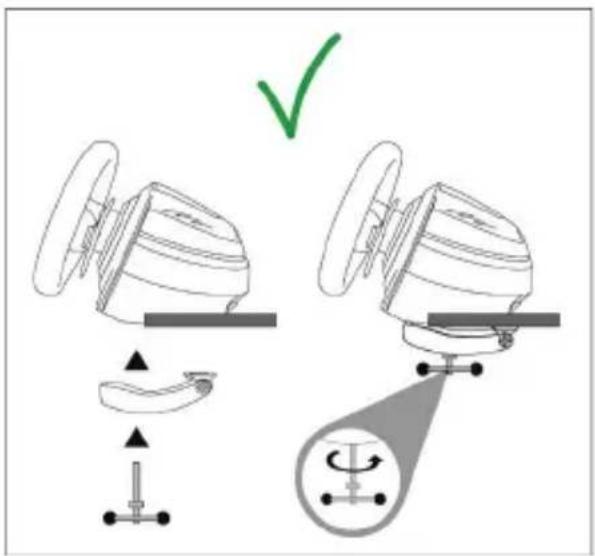

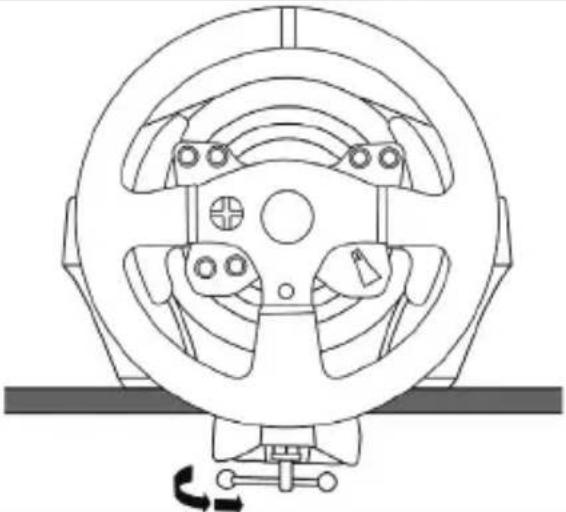

Yarış direksiyonunun bir sehpa veya masaya monte edilmesi

1. Yarış direksiyonunu bir masa veya yatay, düz ve sağlam bir yüzeye yerleştirin.
2. Bağlantı vidasını (11) montaj sistemine takın (10) ve direksiyon tamamen sabitlenene dek bağlantı vidasını saatin aksi yönünde sıkarak, yarış direksiyonunu altındaki büyük dişli deliğe (9) geçirin.

UYARI: Vidayı, montaj sistemi olmadan asla tek başına sıkmayın!

(Yarış direksiyonuna zarar verebilir.)

Yarış direksiyonu tabanını kokpite monte etme

1. Yarış direksiyonu tabanını kokpit rafına yerleştirin.
2. İki adet M6 vidayı (ürünle verilmez) kokpit rafından geçirin ve yarış direksiyonunun altında bulunan iki küçük vida deliğine takın.

Önemli: İki M6 vidanın boyu raf kalınlığı + 12 mm'yi geçmemelidir; daha uzun vidalar yarış direksiyonu tabanında bulunan dahili bileşenlere zarar verebilirler.

1. Gerekirse bağlantı vidasını büyük dişli deliğe geçirerek standart montaj sistemini sıkın.

MONTE ETME / SÖKME	YÖN
Sikmak için:Vidayı saatin aksi yönünde çevirin
Gevşetmek için:Vidayı saat yönünde çevirin

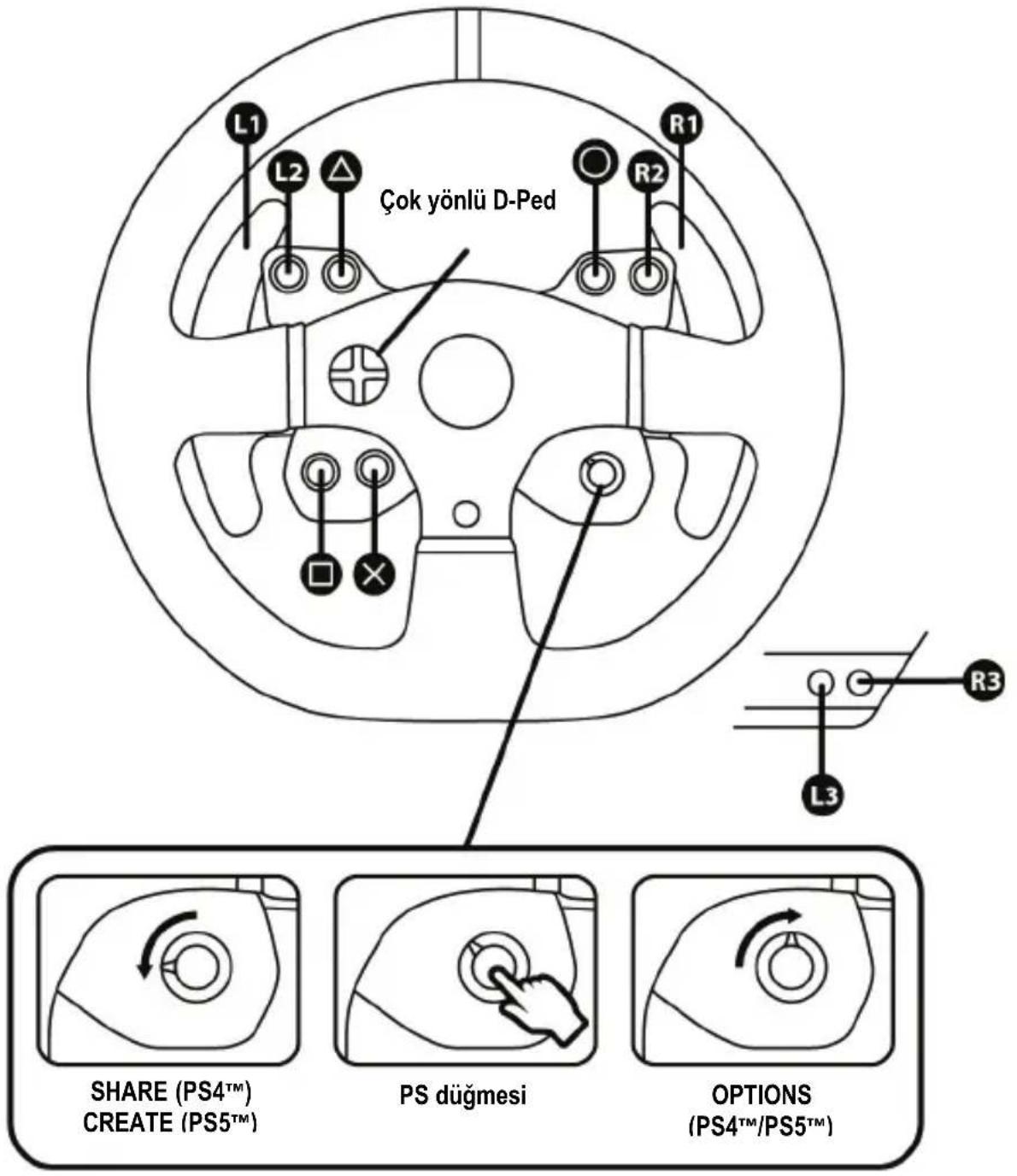

PLAYSTATION®5 KONSOLLARI VE PLAYSTATION®4 KONSOLLARI İÇİN EŞLEŞTİRME

L1 L2 △ Çok yönlü D-Ped R1 R2 R3 L3 SHARE (PS4™) CREATE (PS5™) PS düğmesi OPTIONS (PS4™/PS5™)

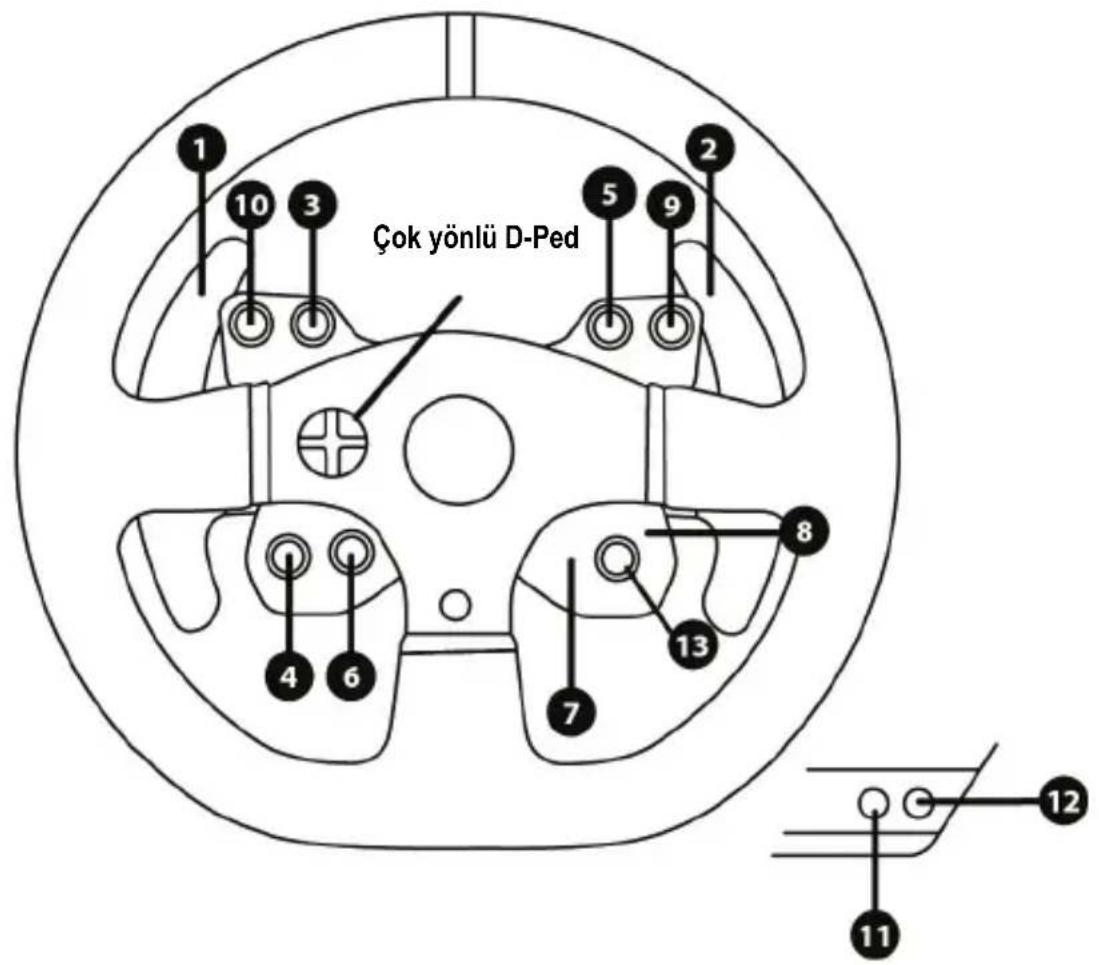

PC İÇİN EŞLEŞTİRME

Çok yönlü D-Ped 1 2 3 4 5 6 7 8 9 10 11 12

YARIŞ DİREKSİYONUNUN PLAYSTATION®5 KONSOLLARI VE PLAYSTATION®4 KONSOLLARI İÇİN AYARLANMASI

1. Pedal setini, yarış direksiyonu tabanının arka kısmında bulunan konektöre (17) bağlayın.
2. Elektrik kablosunu, yarış direksiyonu tabanının arka kısmında bulunan konektöre (14) bağlayın.
3. Elektrik kablosunu aynı voltaj özelliklerine sahip bir prize takın.

Bununla ilgili daha fazla bilgi için lütfen bu kılavuzun 4. sayfasındaki YARIŞ DİREKSİYONUNUN ELEKTRİK PRİZİNE TAKILMASI kısmına bakın.

1. Yarış direksiyonunun tabanındaki USB seçim düğmesini (5) PS5™-PS4™ konumuna alın.

2. Yarış direksiyonunun USB konektörünü (15) konsolun USB portlarından birine bağlayın.

3. Konsolunuz açıldığında yarış direksiyonunuz otomatik olarak kendini kalibre edecektir.

4. Yarış direksiyonunun PS düğmesine (8) basın ve direksiyonu kullanabilmek için PlayStation®Network hesabınıza giriş yapın.

Artık oynamaya hazırsiniz!

PS5™ MODUNDAN PS4™ MODUNA VEYA TERSINE GEÇME

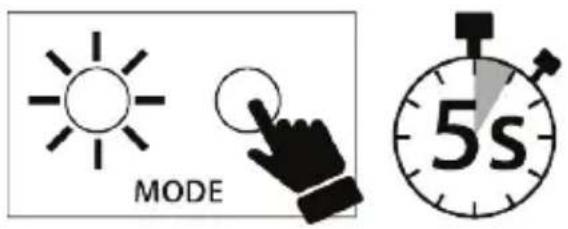

MODE düğmesine (6) basın, beş saniye basılı tutup bırakın.

Gösterge lambası renk değiştirir ve yaptığınız seçim yarış direksiyonunun dahili belleğine anında kaydedilir.

MODE 5s

SEÇİLEN MOD	Gösterge lambasının (6) rengi
PS5TMPS5-PS4 ■ PC	KIRMIZIMODE
PS4TMPS5-PS4 ■ PC	TURUNCUMODE

Önemli notlar:

• Direksiyonun USB kablosunu konsola bağlamadan önce yarış direksiyonunun tabanındaki USB seçim düğmesi (5) uygun konuma (PS5™-PS4™) alınmış olmalıdır. Seçim düğmesinin konumunu değiştirmek için USB kablosunu konsoldan ayırın ve ardından USB kablosunu konsola tekrar bağlamadan önce düğmenin konumunu değiştirin.
• PlayStation®5 konsollarında ve PlayStation®4 konsollarında, USB seçim düğmesi (5) PS5™-PS4™ pozisyonunda iken:
  * Direksiyonu kullanabilmek için yarış direksiyonunun PS düğmesine (8) basmayı unutmayın.
  * Direksiyon çoğu oyunda T300 RS direksiyon şeklinde tanınır.
  * Direksiyon uyumlu oyunlarda ve konsol menülerinde çalışır.
  * "SHARE-CREATE" ve "PS" fonksiyonu direksiyonda çalışır.
• PS5™ konsolu ve PS4™ konsolu ile uyumlu oyunlarının listesi için bkz.: https://support.thrustmaster.com (Racing Wheels / T300 Ferrari Integral Alcantara Edition / Games settings'e tıklayın). Bu liste düzenli olarak güncellenir.

PC İÇİN YARIŞ DİREKSİYONU KURULUMU\*

*PC uyumluluğu Sony Interactive Entertainment tarafından tasdik edilmemiştir.

1. Pedal setini, yarış direksiyonu tabanının arka kısmında bulunan konektöre (17) bağlayın.
2. Elektrik kablosunu, yarış direksiyonu tabanının arka kısmında bulunan konektöre (14) bağlayın.
3. Elektrik kablosunu aynı voltaj özelliklerine sahip bir prize takın.

Bununla ilgili daha fazla bilgi için lütfen bu kılavuzun 4. sayfasındaki YARIŞ DİREKSİYONUNUN ELEKTRİK PRİZİNE TAKILMASI kısmına bakın.

1. Yarış direksiyonu tabanındaki USB seçim düğmesini (5) PC konumuna alın.

2. https://support.thrustmaster.com adresine gidin, daha sonra Racing Wheels / T300 Ferrari Integral Alcantara Editionı seçerek PC için sürücüleri ve Force Feedback yazılımını indirin.

3. İndirme tamamlandığında kurulumu başlatın ve ekrandaki talimatları izleyerek direksiyonun USB jakını PC'nize bağlayın ve kurulumu tamamlayın. Yarış direksiyonu kendini otomatik olarak kalibre eder. Gösterge lambası (6) yeşildir.

4. Kurulum tamamlandığında Finish (Bitti) düğmesine tıklayın ve bilgisayarınızı yeniden başlatın.

5. Başlat / Tüm Programlar / Thrustmaster / FFB Racing Wheel / Denetim Masası'nı seçerek Oyun Kumandaları penceresini açın.

Oyun Kumandaları yarış direksiyonunun adını (Thrustmaster T300RS Racing Wheel) Tamam durumunda gösterir.

1. T300 kontrol panelinde direksiyonunuzu ayarlamak için Özellikler'e tıklayın:

2. Test Input sekmesi: PC oyunlarında eylem düğmelerini, yön düğmelerini, direksiyonu ve pedal eksenlerini test etmenizi ve görüntülemenizi, direksiyonun dönüş açısını ayarlamanızı sağlar.

3. Test Forces sekmesi: 12 Force Feedback efektini test etmenizi sağlar.
4. Gain Settings sekmesi: PC oyunlarınızda Force Feedback efektlerinin gücünü ayarlamanızı sağlar.

Genel notlar:

• PC'de, oyununuzu başlatmadan önce Tamam'a tıklayarak Oyun Kumandaları penceresini tamamen kapatmayı kesinlikle unutmayın.
• Yarış direksiyonunuzun donanım yazılımı sürümü kontrol panelinin sekmelerinde sağ üst köşede gösterilir.

Artık oynamaya hazırsiniz!

Önemli not:

PC'de çalışması için yarış direksiyonunun USB kablosunu PC'ye bağlamadan önce yarış direksiyonu tabanındaki USB seçim düğmesinin (5) her zaman PC konumunda olması gerekir.

SEÇİLEN MOD	Gösterge lambasının (6) rengi
PCPS5-PS4 □ PC	YEŞIL

OTOMATİK YARIŞ DİREKSİYONU VE PEDAL SETİ KALİBRASYONU

Yarış direksiyonunu elektrik prizine ve yarış direksiyonunun USB konektörünü konsola bağladığınızda yarış direksiyonu kendini otomatik olarak kalibre eder.

Bu aşamada yarış direksiyonu, 1080 derecelik bir açıyı kaplayıp merkezde durmadan önce sola ve sağa doğru hızlı bir şekilde döner.

Otomatik kalibrasyon aşamasında yarış direksiyonuna asla dokunmayın. (Hatalı kalibrasyona ve/veya yaralanmalara neden olabilir.)

Konsola bağlıyken veya oyun sırasında pedal setini asla yarış direksiyonu tabanına bağlamayın (veya tabandan ayırmayın) (hatalı kalibrasyona neden olabilir).

Pedal setini daima yarış direksiyonunu konsola bağlamadan önce bağlayın.

Yarış direksiyonunun kalibrasyonu tamamlandığında ve oyun başlatıldığında pedallar, bir kaç basma sonunda otomatik olarak kalibre edilirler.

Yarış direksiyonunun otomatik kalibrasyonu aşamasında veya oyun yüklenirken asla pedallara basmayın. (Hatalı kalibrasyona neden olabilir)

Yarış direksiyonu ve/veya pedal seti düzgün çalışmıyorsa veya düzgün kalibre edilmemiş gibi gözüküyorsa:

Konsolunuzu kapatın ve yarış direksiyonunuzun tamamen ayırın. Tüm kabloları (elektrik kablosu ve pedal seti dahil) tekrar bağlayın, ardından konsolunuzu ve oyununuzu yeniden başlatın.

DAHİLİ SICAKLIK SENSÖRÜ

Direksiyonun soğutma sistemi, soğutma plakası ve fandan oluşur.

• Bir termostat, direksiyonun iç sıcaklığını izler.
• Oyun oynamak için direksiyonu kullanırken:

- Direksiyon belirli bir sıcaklığa ulaştığında soğutma fanı çalışmaya başlar (kullanılan Force Feedback efektlerinin gücüne bağlı olarak birkaç dakika oyun oynadıktan sonra).

- Force Feedback efektlerinin gücü, direksiyon çok yüksek sıcaklık seviyelerine ulaştığında (motoru korumak için) otomatik olarak azalır. Bu efektlerin gücü sıcaklık biraz düştüğünde, otomatik olarak artar.

- Oyun oynamayı bıraktığınızda: Motorun ısı tutması nedeniyle, sıcaklık fanın başlama seviyesinin altına düşene kadar soğutma fanı çalışmaya devam eder. Direksiyonunuz, soğutmaya yardımcı olmak ve motoru korumak için bu şekilde tasarlanmıştır (oyun sırasında direksiyon kullanırken ulaşılan sıcaklığa göre, bu 5-45 dakika sürebilir).

MOD DÜĞMESİ VE GÖSTERGE LAMBASI (6)

Pedal seti MOD düğmesi

Gaz ve debriyaj pedallarını elektronik olarak karşılıklı değiştirebilirsiniz.

İşlem:

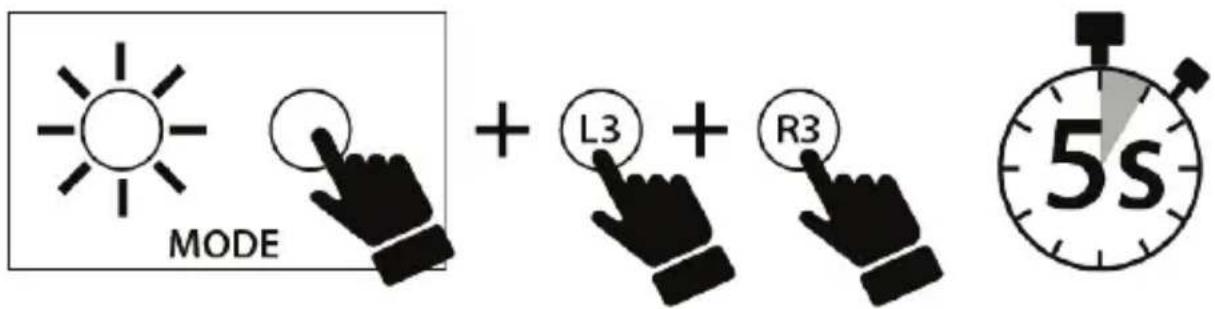

MODE + L3 + R3 düğmelerine (T300 yarış direksiyonu tabanında bulunur) aynı anda basın ve beş saniye basılı tutarak bırakın.

MODE + L3 + R3 5s

Yarış direksiyonunun dahili hafızası pedalların değiştirilip değiştirilmediğini kaydeder ve gösterge lambası (6) seçtiğiniz moda göre farklı olarak yanıp söner:

GAZ VE DEBRİYAJ PEDALLARI	MOD gösterge lambasının (6) rengi
DEĞİŞTİRİLMİŞ moda geçme	İşlemden sonra beş kez yanıp söner, ardından sürekli olarak her sekiz saniyede bir bir kez yanıp söner.
NORMAL moda geçme	İşlemden sonra bir kez yanıp söner, ardından sürekli olarak yanıp sönmez.

MOD düğmesi için diğer ipuçları

MODE düğmesi ve gösterge lambası ile ilgili daha fazla bilgi için lütfen bkz.

https://support.thrustmaster.com. Racing Wheels / T300 Ferrari Integral Alcantara Edition'ye tiklayın ve Manual veya FAQ'yu seçin.

YARDIM DOSYALARI VE SIK SORULAN SORULAR

Lütfen bkz. https://support.thrustmaster.com. Racing Wheels / T300 Ferrari Integral Alcantara Edition'a tıklayın ve Manual veya FAQ'yu seçin.

1 Konik durdurucu için metal destek (varsayılan olarak takılı değildir)
2 Konik durdurucu
3 Metal durdurucu montaj vidası

4 2,5 mm Allen anahtarı (dahil)
5 Konik durdurucu için pozisyon ayar somunu

6 Pedal kolu
7 Plastik başlık desteği

8 Metal pedal başlığı

UYARI

Bu ürünü kullanmadan önce bu talimatları mutlaka dikkatlice okuyun ve ileride başvuru kaynağı olarak kullanmak üzere saklayın.

Güvenlik nedeniyle pedal setini asla çıplak ayaklarla veya ayağınıza sadece çorap giyerek oynamayın.

THRUSTMASTER® PEDAL SETİNİN AYAKKABISIZ KULLANILMASINDAN KAYNAKLANAN YARALANMALARDA HIÇBİR SORUMLULUK KABUL ETMEZ.

Uyarı - Oyun oturumları sırasında pedal seti sıkıştırma tehlikesi

* Pedal setini çocukların ulaşabileceği yerlerden uzak tutun.
* Oyun oturumlari sırasında parmaklarını zı asla pedalların yanlarına veya yakınına koymayın.
* Oyun oturumlari sırasında parmaklarını zı asla pedalların arka tabanına veya yakınına koymayın.
* Oyun oturumları sırasında parmaklarını zı asla pedalların ön tabanına veya yakınına koymayın.

ASLA

ASLA

ASLA

OTOMATİK PEDAL KALİBRASYONU

• Kalibrasyon sorunlarını önlemek amacıyla direksiyon PS5™ konsoluna, PS4™ konsoluna veya PC'ye bağlıyken veya oyun oturumları sırasında pedal setini asla direksiyonun tabanına bağlamayın veya tabanından ayırmayın.
• Pedal setini direksiyona daima direksiyonu PS5™ konsoluna, PS4™ konsoluna veya PC'ye bağlamadan önce bağlayın.
• Direksiyon otomatik kalibrasyonu tamamlayıp oyun başladıktan sonra pedallar, birkaç kez basıldıklarında kendilerini otomatik olarak kalibre ederler.
• Kalibrasyon sorunlarını engellemek için direksiyon otomatik kalibrasyon yaparken veya oyun başlarken asla pedallara basmayın.
• Pedallar düzgün çalışmıyorsa veya doğru kalibre edilmemiş gibi gözüküyorsa konsolunuzu kapatın, direksiyonunuzu tamamen ayırın, ardından tüm kabloları (güç kaynağı kablosu ve pedal seti kablosu dahil) yeniden bağlayın ve konsolu yeniden açarak oyunu tekrar başlatın.

PEDAL SETİNİ KOKPİTE MONTE ETME

• Pedal setini, pedal setinin altında bulunan küçük vida deliklerini kullanarak monte edin.
• İki adet M6 vidayı (ürünle verilmez) kokpitin pedal destek plakasına ve pedal setinin altında bulunan iki küçük vida deliğine vidalayın.

Önemli: Pedal setinin iç parçalarının hasar görmesini engellemek için iki M6 vidanın boyu kokpitin pedal destek plakasının kalınlığı artı ilave 10 mm'yi aşmamalıdır.

PEDAL SETİNİN AYARLANMASI

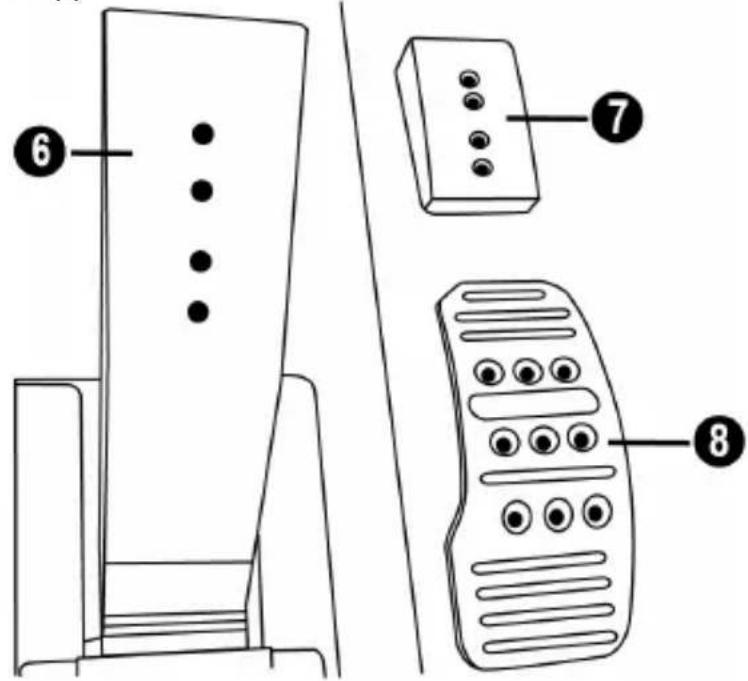

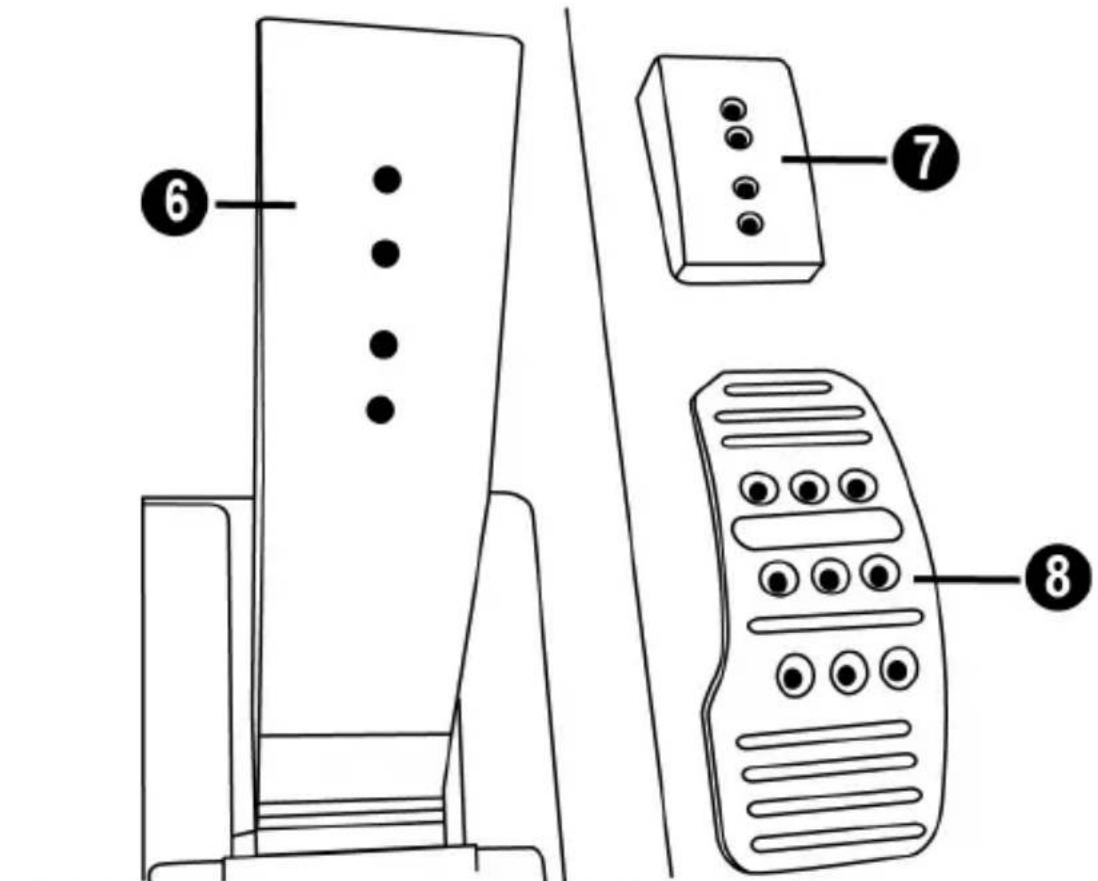

Üç pedal setinin her biri şunları içerir:

• Çok delikli (gaz pedalında dokuz - fren pedalında iki - debriyajda altı) metal başlık (8).
• Dört delikli plastik başlık desteği (7) (başlık ile kol arasına yerleştirilir).
• İki delikli pedal kolu (6).

DİKKAT: Kalibrasyon sorunlarını önlemek için pedal setinize herhangi bir ayar yapmadan önce mutlaka yarış direksiyonunuzun USB kablosunu ayırın.

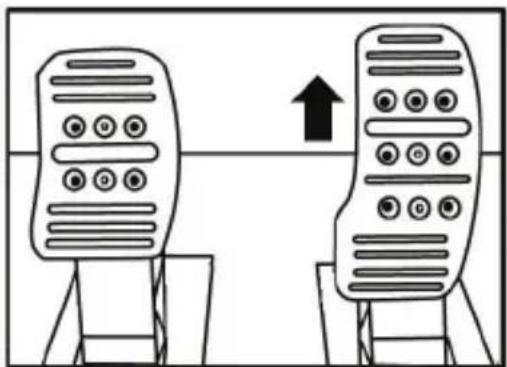

Gaz pedalının YÜKSEKLİĞİNİN ayarlanması

• Ürünle verilen 2,5 mm Allen anahtarını (4) kullanarak metal başlık (8) ile desteğini (7) sabitleyen iki vidayı sökün.
• İstediğiniz yükseklik pozisyonunu seçerek metal başlık (8) ile desteğini (7) yerleştirerek sıkıca sabitleyecek şekilde vidaları sıkın.

Alçak pozisyon (Varsayılan)

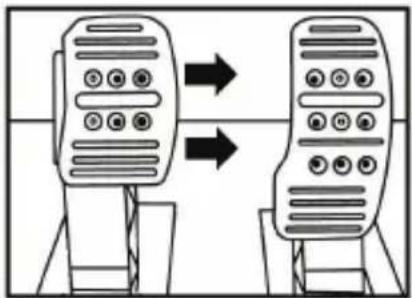

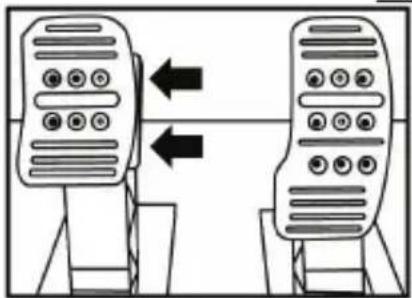

Üç pedal arasındaki BOŞLUĞUN ayarlanması

• Ürünle verilen 2,5 mm Allen anahtarını (4) kullanarak metal başlık (8) ile desteğini (7) sabitleyen iki vidayı sökün.
• İstediğiniz pozisyonu (sola, ortaya veya sağa) seçerek metal başlık (8) ile desteğini (7) yerleştirerek sıkıca sabitleyecek şekilde vidaları sıkın.

Debriyaj pedalını gösteren örnekler:

Orta pozisyon (varsayılan)

Sağ pozisyon

Pedal başına olası boşluk pozisyonu sayısı:

• Gaz pedalı için üç
• Fren pedalı için üç
• Debriyaj için üç

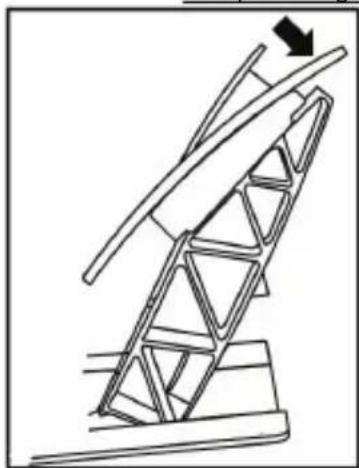

Üç pedalın EĞİMİNİN ayarlanması

• Ürünle verilen 2,5 mm Allen anahtarını (4) kullanarak metal başlık (8) ile desteğini (7) sabitleyen iki vidayı sökün.
• Plastik başlık desteğini (7) 180° döndürün, ardından metal başlık (8) ile desteğini (7) yerleştirerek sıkıca sabitleyecek şekilde vidaları sıkın.

Gaz pedalını gösteren örnekler:

Çok eğimli pozisyon (varsayılan)

Pedal başına olası eğim pozisyonu sayısı:

• Gaz pedalı için iki
• Fren pedalı için iki
• Debriyaj için iki

Konik durdurucunun monte edilmesi ("CONICAL RUBBER BRAKE" mod)

Bu modifikasyon (veya "mod") zorunlu değildir ve varsayılan olarak monte edilmez. Yani mod monteli olmasa bile fren pedalı mükemmel çalışır.

Bu mod frenleme sırasında farklı bir his ve direnç yaşamanızı sağlar.

Tercihinize göre monte etmek veya etmemek size kalmıştır.

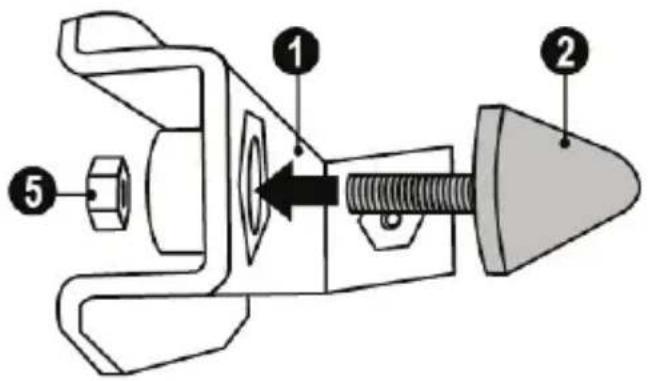

• Konik durdurucuyu (2) metal desteğine (1) vidalayın.
• Pozisyon ayar somununu (5) alta (konik durdurucunun vida deliğine) vidalayın.

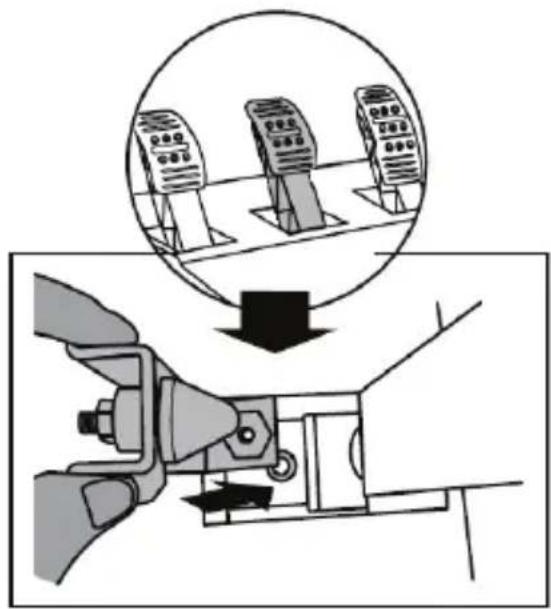

- Üniteyi fren pedalı kolunun arkasına yerleştirin.

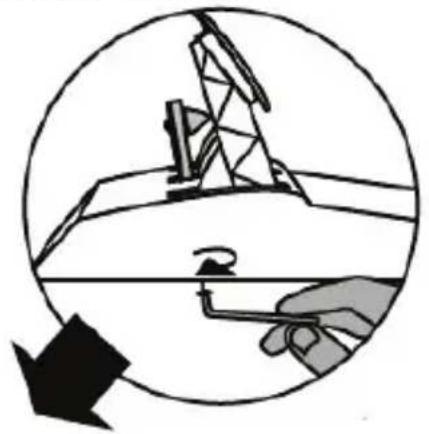

- Ürünle verilen 2,5 mm Allen anahtarını (4) kullanarak üniteyi montaj vidası (3) ve pedal setinin alt kısmında bulunan küçük merkezi vida deliğini kullanarak monte edin.

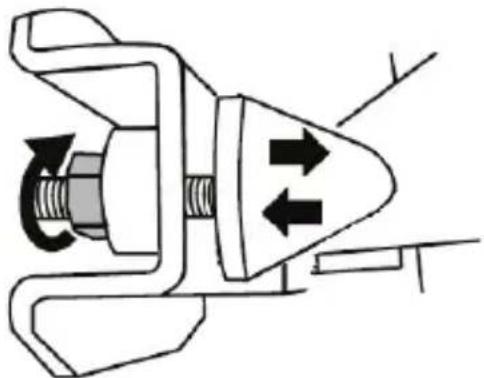

Fren pedalının hareket ARALIĞININ ve direnç KUVVETİNİN ayarlanması

Somunu (5) hafif gevşetip konik durdurucuyu (2) pedal kolunun arka kısmına yaklaştırarak fren pedalının direncini daha da kuvvetlendirebilirsiniz (gerekirse somunu yeniden sıkmak ve seçili pozisyonu korumak için 14 mm anahtar veya pense kullanın). Konik durdurucu pedal kolunun arka kısmına ne kadar çok yaklaştırılırsa direnç kuvveti o kadar büyük olur.

Not: Konik durdurucu fren pedalı kolunun arka kısmına çok yaklaştırılırsa maksimum kalibrasyon değerine ulaşmada zorluklar yaşayabilirsiniz. Bu durumda:

* Maksimum değere ulaşmak için yavaş bir şekilde fren pedalına iyice basarak (gerekirse pedal üzerinde çok kısa (sadece bir saniyeliğine) durun), ardından baskıyı kesin; veya
* Konik durdurucuyu fren pedalı kolunun arka kısmından bir miktar uzaklaştırın.

TÜKETİCİ GARANTI BİLGİSİ

İşbu Thrustmaster ürünü, malzeme ve işçilik hatalarına karşı, müşterinin kusurlu ürünün ücretinin iade edilmesi veya değiştirilmesi talebinde bulunabileceği süreye karşılık gelen garanti süresince dünya çapında tescil edilmiş merkezi Place du Granier, B.P. 97143, 35571 Chantepie, Fransa'da bulunan Guillemot Corporation S.A. (bundan sonra "Guillemot" olarak ifade edilecektir) garantisi altındadır. Avrupa Birliği ülkelerinde bu süre, Thrustmaster ürününün tesliminden itibaren iki (2) seneye karşılık gelir. Diğer ülkelerde garanti süresi, Thrustmaster ürünü ile ilgili olarak, Thrustmaster ürününün satın alındığı tarihte müşterinin ikamet ettiği ülkede geçerli yasalara uygun şekilde, müşterinin kusurlu ürünün ücretinin iade edilmesi veya değiştirilmesi talebinde bulunabileceği süreye karşılık gelir (İlgili ülkede bu tür bir düzenleme mevcut değilse garanti süresi Thrustmaster ürününün satın alındığı asıl tarihten itibaren bir (1) yıl olacaktır).

Garanti süresi içinde üründe hata veya kusur tespit edilmesi durumunda derhal izlenecek yöntem ile ilgili size bilgi verecek olan Teknik Destek servisimize başvurun. Hata veya kusur onaylanırsa ürünün satın alındığı yere (ya da Teknik Destek servisi tarafından belirtilen yere) iade edilmesi gerekmektedir.

İşbu garanti kapsamında müşterinin kusurlu ürünü, Teknik Destek servisinin insiyatifine bağlı olarak, değiştirilecek veya çalışır hale getirilecektir. Garanti süresince Thrustmaster ürününün onarım işlemine tabi tutulması durumunda, ürünün kullanım dışı olduğu en az yedi (7) günlük tüm süreler kalan garanti süresine eklenecektir (bu süre, ürünün onarılması için hazır bulundurulduğu tarih müdahale edilmesi için talepte bulunduğu tarihi takip ediyor ise müşterinin müdahale edilmesi için talepte bulunduğu tarihten veya bahse konu ürünün onarılması için hazır bulundurulduğu tarihten başlar). Yürürlükte olan yasaların izin verdiği durumlarda, Guillemot ve bağlılarının tüm sorumluluğu (dolaylı hasarlar da dahil olmak üzere) Thrustmaster ürününün çalışır hale getirilmesi veya değiştirilmesi ile sınırlıdır. Yürürlükte olan yasaların izin vermesi halinde Guillemot, ticarete elverişlilik veya belirli bir amaca uygunluk ile ilgili tüm garantileri reddeder.

İşbu garanti aşağıdaki durumlar için geçerli değildir: (1) Ürün modifiye edilmişse, açılmışsa, üzerinde değişiklik yapılmışsa, uygunsuz veya kötü kullanım, ihmal, kaza, normal aşınma ya da malzeme veya üretim hatası ile ilgili olmayan nedenlerden dolayı hasar görmüşse (ancak bununla sınırlı kalmamak üzere, Thrustmaster ürününü herhangi uygun bir elemanla birleştirmek, buna dahil olarak özellikle güç kaynakları, yeniden doldurulabilir piller, şarj cihazları veya bu ürün için Guillemot tarafından tedarik edilmemiş tüm diğer elemanlar); (2) ürün, evde kullanım dışında, profesyonel veya ticari maksatlı olanlar da dahil olmak üzere (örneğin oyun salonları, eğitim, yarışlar) başka maksatlarla kullanılmışsa; (3) Teknik Destek servisi tarafından sağlanan talimatlara uyulmamışsa; (4) yazılım için, işbu garanti geçerli değildir, söz konusu yazılım için sağlanan özel garanti hükümlerine tabidir; (5) sarf malzemeleri için (ürünün kullanım süresi içinde değiştirilecek elemanlar: örneğin; tek kullanımlık piller, kulaklık yastıkları); (6) aksesuarlar için (örneğin; kablolar, kılıflar, cepler, çantalar, bileklikler); (7) ürün açık artırma ile satılmışsa.

Bu garanti devrolunamaz.

Tüketim mallarının tüketicinin ülkesinde satışına ilişkin tüketicinin yasal hakları işbu garantiden etkilenmemektedir.

Ek garanti hükümleri

Garanti süresince, tüm Thrustmaster ürünlerini açmaya ve/veya onarmaya yetkili tek taraf Teknik Destek Servisi olduğundan prensip olarak Guillemot tarafından hiçbir yedek parça sağlanmayacaktır (Uygulanabilir olması durumunda yazılı talimatlarla ve müşteriye gerekli yedek parça(lar) sağlanarak Teknik Destek Servisinin müşteri tarafından yapılmasını isteyebileceği tüm onarım prosedürleri hariç – örneğin onarım işleminin basit olmasından ve gizlilik içermemesinden dolayı).

İnovasyon döngülerini dikkate almak ve bilgi birikimi ile ticari sırlarını korumak için Guillemot, prensip olarak garanti süresi dolmuş hiç bir Thrustmaster ürünü için onarım bilgisi veya yedek parça sağlamayacaktır.

Sorumluluk

Yürürlükte olan yasaların izin vermesi halinde, Guillemot Corporation S.A. (bundan sonra "Guillemot" olarak ifade edilecektir) ve bağlıları aşağıdakilerin biri veya daha fazlasından kaynaklanan her türlü hasara karşı tüm sorumluluğu reddeder: (1) Ürün modifiye edilmişse, açılmışsa, üzerinde değişiklik yapılmışsa; (2) montaj talimatlarına uyulmamışsa; (3) uygunsuz veya kötü kullanım, ihmal, kaza (örneğin bir darbe); (4) normal aşınma; (5) ürünün, evde kullanım dışında, profesyonel veya ticari maksatlı olanlar da dahil olmak üzere (örneğin oyun salonları, eğitim, yarışlar) başka maksatlarla kullanılması. Yürürlükte olan yasaların izin vermesi halinde, Guillemot ve bağlıları ürünle ilgili malzeme veya üretim hatası ile ilgili olmayan her türlü hasara karşı tüm sorumluluğu reddeder (ancak bununla sınırlı kalmamak üzere, herhangi bir yazılımdan veya Thrustmaster ürününün herhangi bir uygun olmayan elemanla birleştirilmesinden doğrudan veya dolaylı olarak kaynaklanan tüm hasarlar, buna dahil olarak özellikle güç kaynakları, yeniden doldurulabilir piller, şarj cihazları veya bu ürün için Guillemot tarafından tedarik edilmemiş tüm diğer elemanlar).

THRUSTMASTER®

TEKNIK DESTEK

©2022 Guillemot Corporation S.A. Tüm hakları saklıdır. Thrustmaster®, Guillemot Corporation S.A.'nın tescilli ticari markasıdır. Guillemot Corporation S.A. tarafından üretilmekte ve dağıtılmaktadır. Diğer tüm ticari markalar ile marka adları işbu belgede tanınmış olup ilgili sahiplerine aittir. İçindekiler, tasarım ve teknik özellikler önceden haber vermeksizin değiştirilebilir ve ülkeden ülkeye farklılık gösterebilir. Fotoğraflar ve resimler bağlayıcı değildir. Kuzey Amerika ve Avrupa'da tasarlanmıştır, Çin'de üretilmiştir.

Ferrari® Ferrari S.p.A'nın tescilli markasıdır.

Yalnızca PlayStation®5 konsolları, PlayStation®4 konsolları ile kullanım için.

"◀", "PlayStation", "PS5", "PS4" ve "PlayStation Shapes Logo", Sony Interactive Entertainment Inc.'in ticari veya tescilli ticari markalarıdır. Tüm hakları saklıdır. Diğer tüm ticari markalar ilgili sahiplerine aittir. Sony Interactive Entertainment LLC lisansıyla üretilmekte ve dağıtılmaktadır.

ÇEVRE KORUMA ÖNERİLERİ

Avrupa Birliği'nde: Cihazın kullanım ömrü sona erdiğinde, standart ev atıkları ile atılmamalı, geri dönüşüm için Atık Elektrikli ve Elektronik Cihazların toplandığı bir yere bırakılmalıdır.

Bu, ürünün, kullanım kılavuzunun veya paketin üzerinde bulunan sembol ile onaylanmıştır.

Özelliklerine bağlı olarak malzemeler geri dönüştürülebilir. Atık Elektrik ve Elektronik Cihazların geri dönüşümü veya diğer işleme yöntemleri sayesinde

çevrenin korunmasına yönelik önemli bir katkıda bulunabilirsiniz. Size en yakın toplama merkezleri hakkında bilgi almak için lütfen yerel yetkililerle iletişime geçin.

Diğer ülkeler için: Lütfen elektrikli ve elektronik cihazların geri dönüşümü için yerel yasalara uyunuz

AEEE Yönetmeliğine Uygundur.

Bu belgeyi saklayın. Renkler ve süslemeler değişiklik gösterebilir.

Plastik tutturucular ve bantlar, kullanmadan önce üründen çıkarılmalıdır.

*Sadece AB, İngiltere ve Türkiye için geçerlidir

T30C Ferrari Integral Racing Wheel

ALCANTARA® Edition

Do konsol PlayStation®5, konsol PlayStation®4 i komputerów PC

Instrukcja obsługi
