T300RS GT Edition - Ohjain THRUSTMASTER - Ilmainen käyttöohje ja opas

Tuotetyyppi	Voimapalautteinen ajopyörä
Tuotemerkki	Thrustmaster
Malli	T300RS GT Edition
Yhteensopivuus	PlayStation 5, PlayStation 4, PC
Voimapalaute-tekniikka	Harjaton DC-moottori voimapalautteella
Kiertokulma	1080° (vasemmalta oikealle)
Pyörä	Ferrari 599XX EVO Alcantara® (halkaisija ei ilmoitettu)
Polkimet	3 poljinta (kaasu, jarru, kytkin) korkeus-, leveys- ja kallistussäädöillä
MOD Conical Rubber Brake	Valinnainen, kartiomainen rajoitin säädettävälle jarruvastukselle
Sähkönsyöttö	Alueversion mukaan: sisäinen 100-125V tai 220-240V, tai ulkoinen universaali 110-240V
Paino suunnilleen	Noin 7 kg (pohja + pyörä + polkimet)
Kiinnitysjärjestelmä	Metalliset kiristysruuvit pöytään/työpöytään; ohjaamon kiinnitys M6-ruuveilla
Liitännät	USB (PS5/PS4/PC-valitsin), poljinliitin, valinnainen vaihdekeppiliitin
Lisätoiminnot	MODE-painike LED-valolla, Quick Release, automaattinen kalibrointi, sisäinen lämpötila-anturi, jäähdytystuuletin
Turvallisuus	Älä käytä paljain jaloin, puristumisvaara, vältä sähköiskuja, älä tuki tuuletusritilöitä
Huolto	Puhdista kuivalla liinalla; säilytä kuivassa paikassa suojassa pölyltä ja auringolta
Takuu	2 vuotta EU:ssa (1 vuosi muualla) valmistusvirheille; lakisääteinen takuu voimassa
Korjattavuus	Älä avaa laitetta; ota yhteyttä tekniseen tukeen korjausta varten

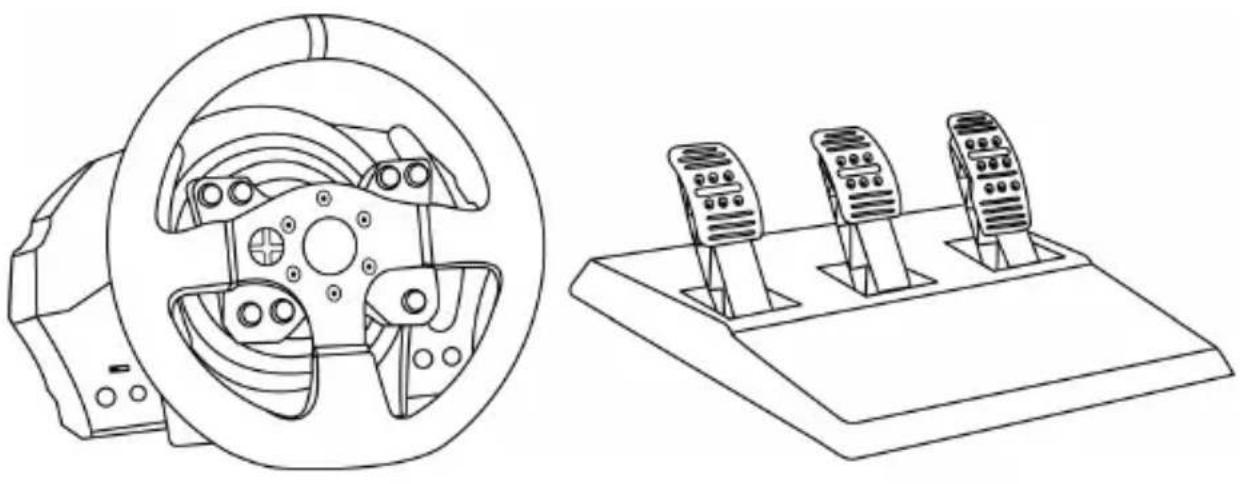

Pakkauksen sisältö	T300 RS -pohja, Ferrari 599XX EVO -pyörä, 3-polkiminen poljin, virtajohto, USB-johto, kiinnitysjärjestelmä, 2,5 mm kuusiokoloavain, asiakirjat

Usein kysytyt kysymykset - T300RS GT Edition THRUSTMASTER

Kuinka ohjauspyörä asennetaan rattiin?

Kohdista pohjan ja pyörän liittimien nuolet (ylöspäin). Paina pyörä pohjaan, käännä sitten Thrustmaster Quick Release -rengasta vastapäivään pitäen pyörää paikallaan. Kiristä sitten rengasta kiertämällä rattia myötäpäivään. Lopuksi ruuvaa pieni kiinnitysruuvi (ilman liiallista voimaa) ristipääruuvitaltalla.

Kuinka vaihtaa PS5- ja PS4-tilan välillä?

Paina MODE-painiketta (6) viiden sekunnin ajan ja vapauta. Merkkivalo vaihtaa väriä: punainen PS5, oranssi PS4. Valinta tallennetaan sisäiseen muistiin.

Kuinka kaasu- ja kytkinpolkimet vaihdetaan päinvastoin?

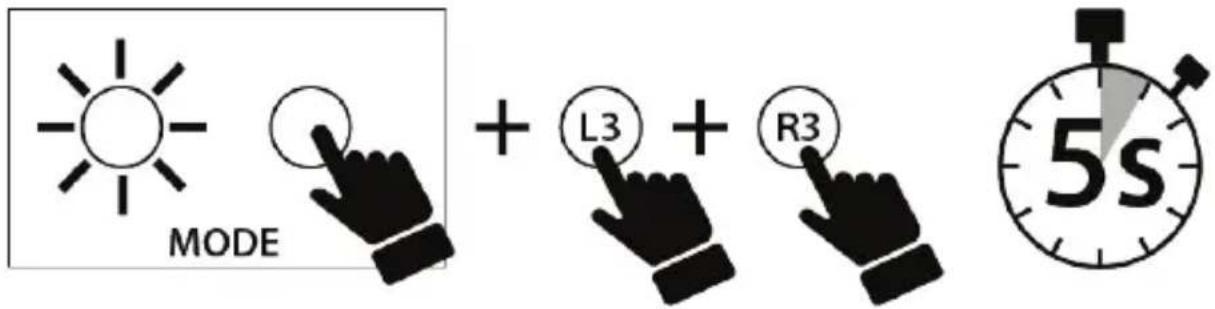

Paina samanaikaisesti MODE + L3 + R3 -painikkeita (pohjassa) viiden sekunnin ajan. Merkkivalo vilkkuu viisi kertaa vahvistaakseen käännetyn tilan tai kerran normaalitilan.

Mitä tehdä, jos ohjauspyörä ei kalibroidu oikein?

Sammuta konsoli, irrota ohjauspyörä kokonaan ja kytke kaikki johdot uudelleen (mukaan lukien virtajohto ja polkimet). Käynnistä konsoli uudelleen ja käynnistä peli. Älä koske ohjauspyörään äläkä paina polkimia automaattisen kalibroinnin aikana.

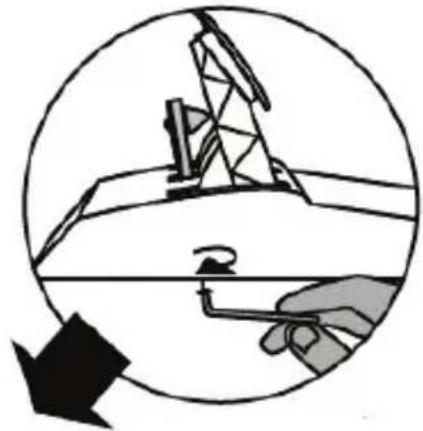

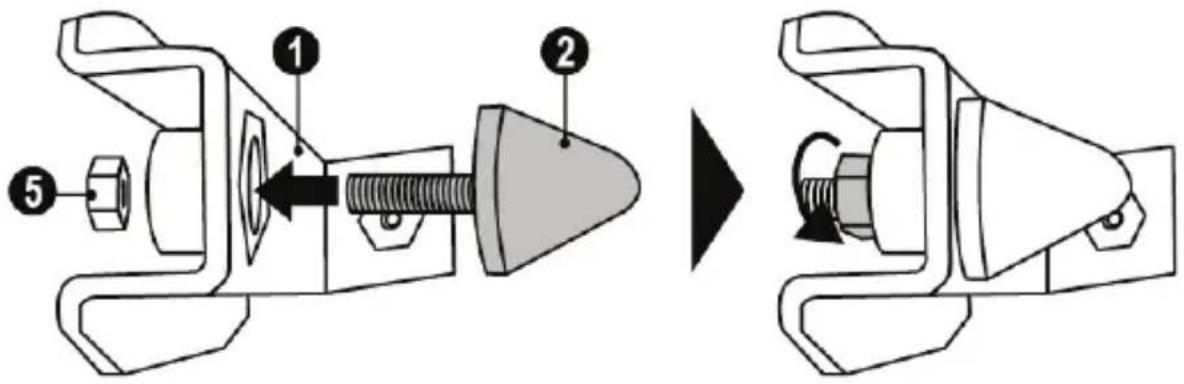

Kuinka MOD Conical Rubber Brake asennetaan?

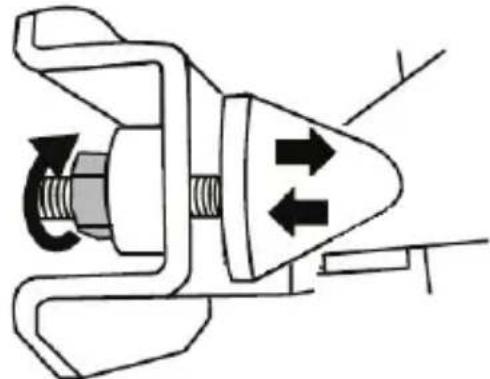

Kierrä kartiomainen rajoitin metalliseen tukeensa, sitten säätömutteri taakse. Aseta kokonaisuus jarrupolkimen varren taakse ja kiinnitä se mukana toimitetulla kiinnitysruuvilla ja kuusiokoloavaimella. Säädä iskua kiristämällä tai löysäämällä mutteria.

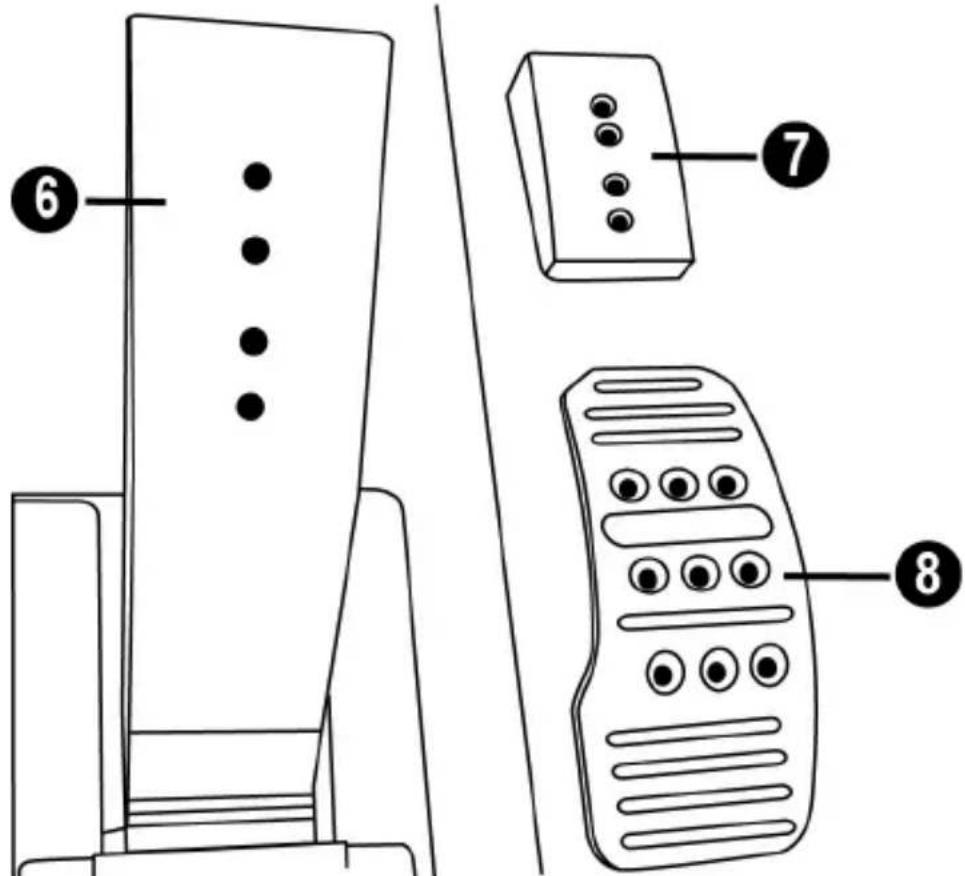

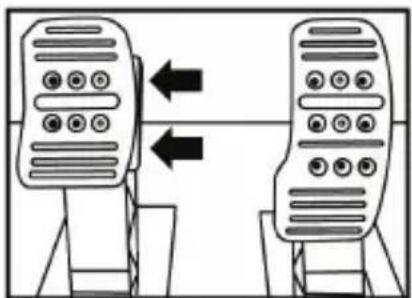

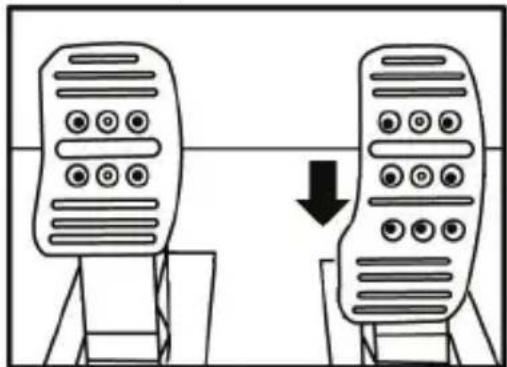

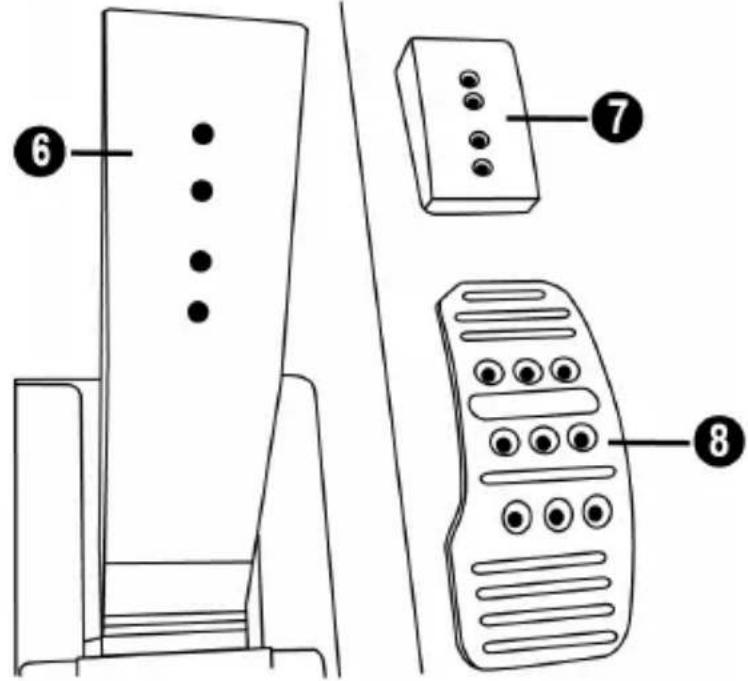

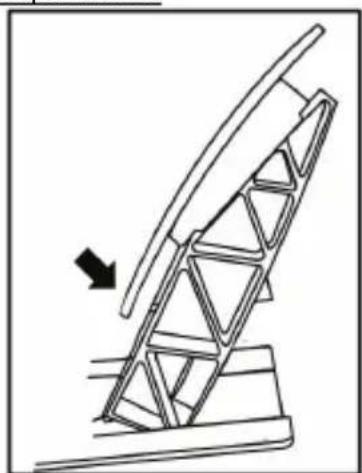

Kuinka polkimien korkeutta ja kallistusta säädetään?

Käytä mukana toimitettua kuusiokoloavainta metallipään kahden ruuvin irrottamiseen. Valitse korkeudelle jokin reikien asennoista. Kallistusta varten käännä muovinen tuki 180°. Kiristä sitten ruuvit. Irrota ohjauspyörä aina ennen säätöjä.

Miksi tuuletin jatkaa pyörimistä pelaamisen jälkeen?

Se on normaalia: moottorin lämpöinertian vuoksi tuuletin käy, kunnes sisälämpötila laskee alle käynnistysrajan. Tämä voi kestää 5-45 minuuttia saavutetusta lämpötilasta riippuen.

Mikä on T300RS GT Editionin sähkönsyöttövaatimus?

Versiosta riippuen virtalähde voi olla sisäinen (100-125V tai 220-240V) tai ulkoinen universaali (110-240V). Älä koskaan kytke 220-240V johtoa 100-130V pistorasiaan tai päinvastoin. Käytä vain mukana toimitettua johtoa.

Kuinka ohjauspyörän laiteohjelmisto päivitetään?

PC:llä kytke ohjauspyörä USB-valitsin asennossa PC. Mene osoitteeseen support.thrustmaster.com, napsauta 'Ohjauspyörät / T300 Ferrari Integral Alcantara Edition' ja sitten 'Firmware'. Seuraa lataus- ja asennusohjeita.

Mitä tehdä ohjauspyörän tai polkimien toimintahäiriön sattuessa?

Tarkista ensin kalibrointi noudattamalla käyttöohjeen ohjeita. Jos ongelma jatkuu, sammuta konsoli, irrota kaikki, kytke uudelleen oikein ja käynnistä. Jos edelleen viallinen, ota yhteyttä Thrustmasterin tekniseen tukeen heidän verkkosivustonsa kautta. Älä avaa tuotetta.

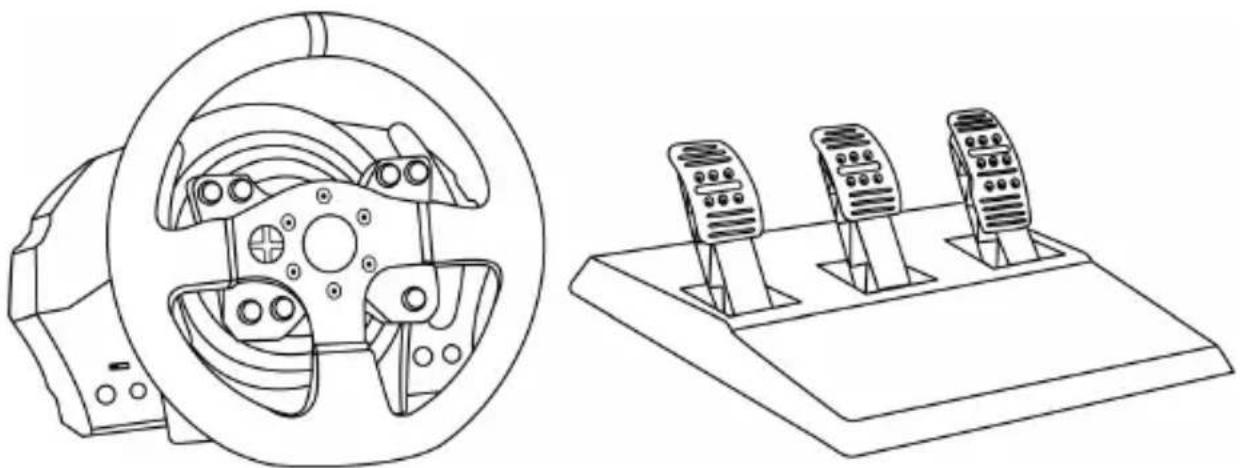

KÄYTTÖOHJE T300RS GT Edition THRUSTMASTER

Tarkoitettu PlayStation®5-konsolilla, PlayStation®4-konsolilla ja PC-tietokoneella käytettäväksi

Käyttöohje

Varmistaaksesi, että T300-rattiohjain toimii oikein pelien kanssa, joudut ehkä asentamaan pelin automaattisia päivityksiä (saatavilla konsolin yhdistettyä internettiin).

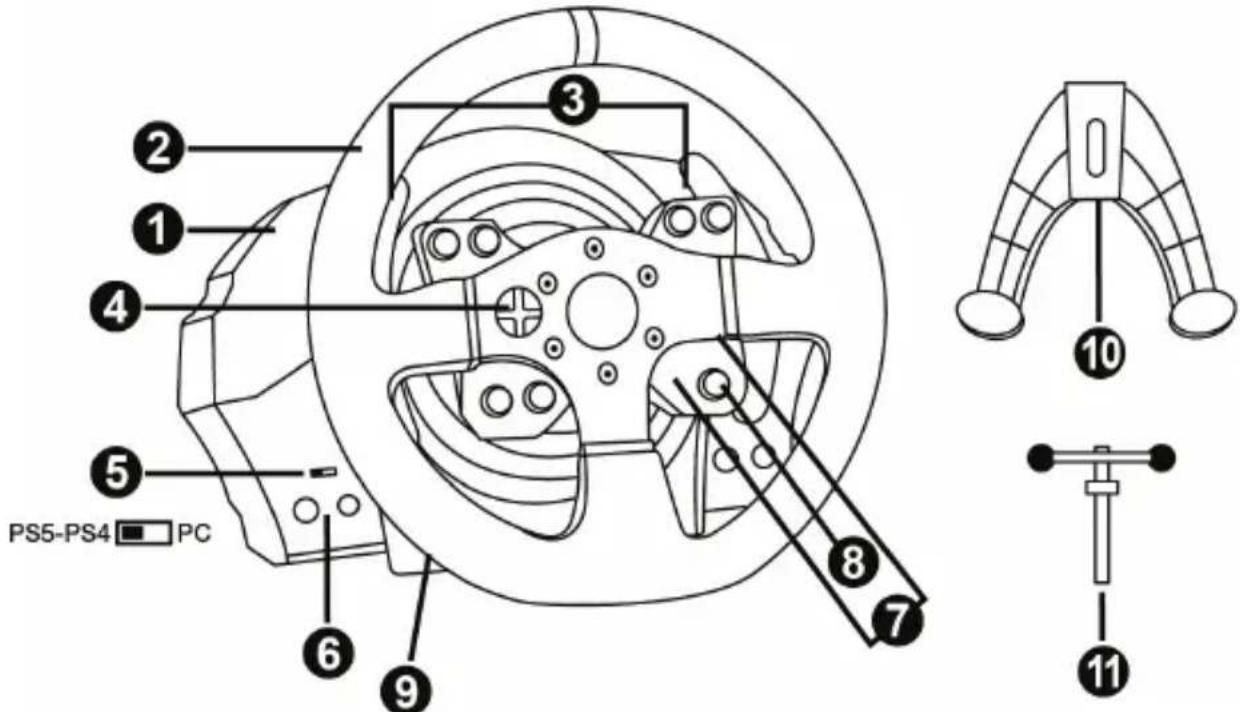

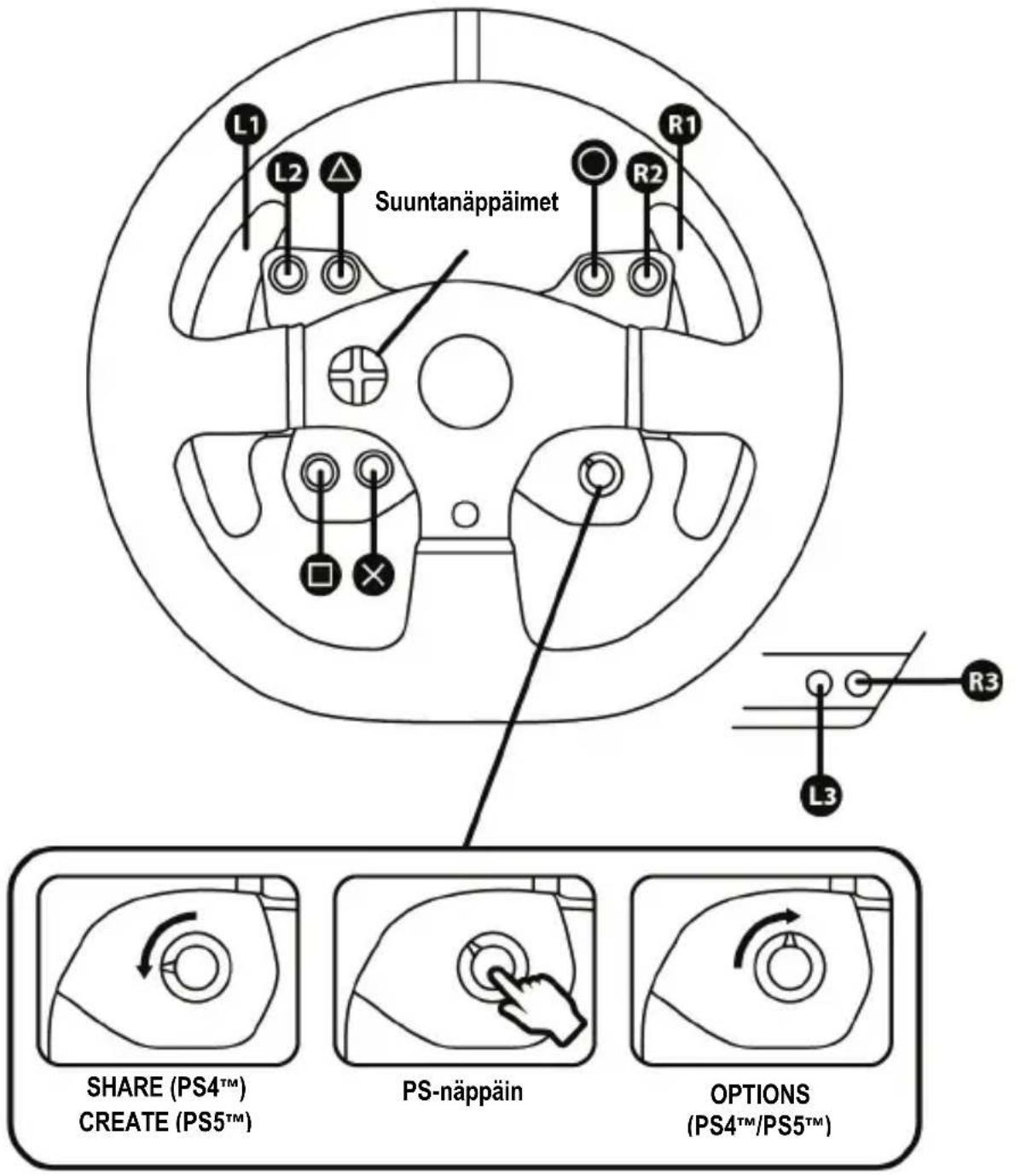

TEKNISET OMINAISUUDET

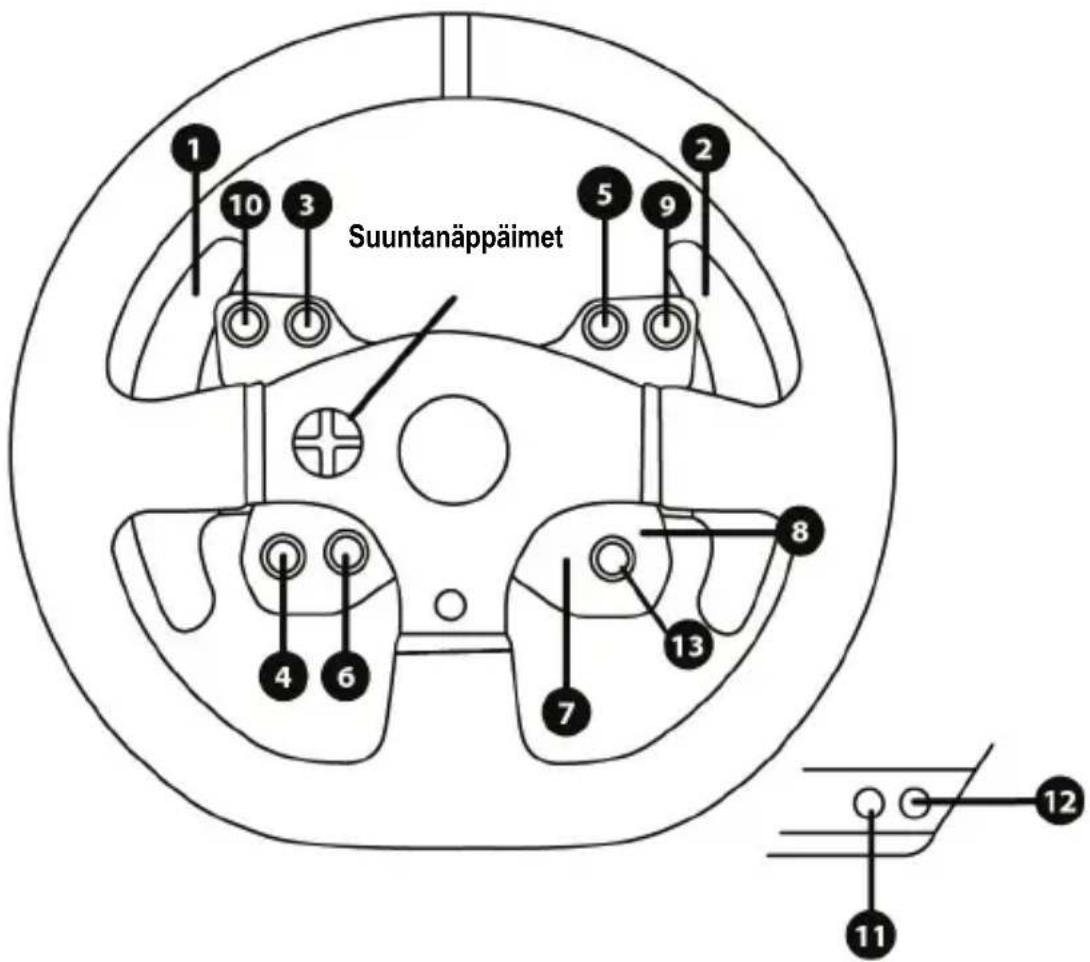

1 T300 RS -jalusta
2 Ferrari 599XX EVO -ratti
3 Kaksi vaihdevipua (ylös ja alas)
4 Suuntanäppäimet
5 Sisäänrakennettu USB-liukukytkin PS5™-konsolille, PS4™-konsolille ja PC-tietokoneelle
6 MODE-painike + punainen/oranssi/vihreä ilmaisinalo

7 SHARE/OPTIONS-näppäimet PS4™-konsoleille ja CREATE/OPTIONS-näppäimet PS5™-konsoleille
8 PS-näppäin
9 Suuri reikä kierteillä (kiinnitysjärjestelmää ja -ruuvia varten)
10 Kiinnitysjärjestelmä
11 Metallinen kiinnitysruuvi

Tärkeitä huomioita USB-liukukytkimestä (5):

• Jotta laite toimii PS5™- tai PS4™-konsolilla, rattiohjaimen jalustan USB-liukukytkimen (5) täytyy olla aina PS5™-PS4™-asennossa, ennen kuin rattiohjaimen USB-kaapeli yhdistetään konsoliin.
• Jotta laite toimii PS3™-konsolilla, rattiohjaimen jalustan USB-liukukytkimen (5) täytyy olla aina PC-asennossa, ennen kuin rattiohjaimen USB-kaapeli yhdistetään konsoliin.
• Jotta laite toimii PC-tietokoneella, rattiohjaimen jalustan USB-liukukytkimen (5) täytyy olla aina PC-asennossa, ennen kuin rattiohjaimen USB-kaapeli yhdistetään tietokoneeseen.

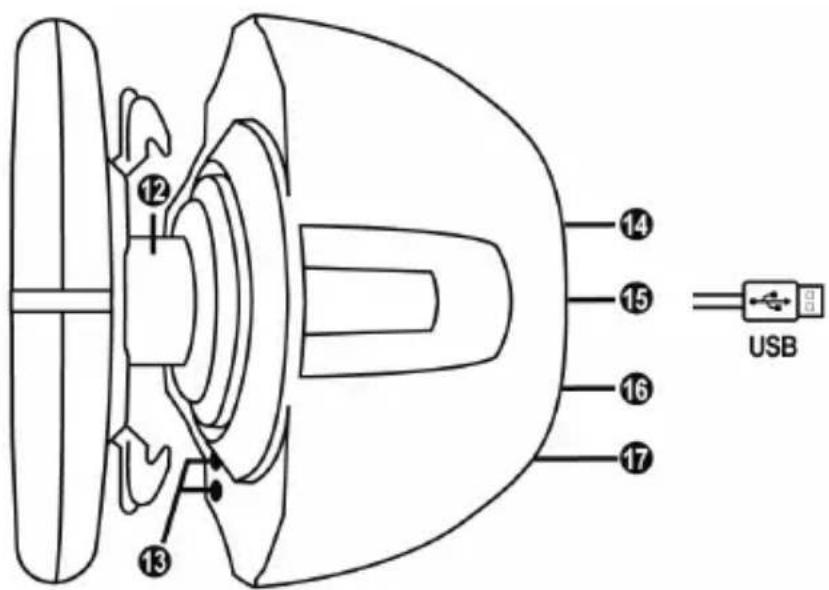

12 Thrustmaster Quick Release
13 L3/R3-näppäimet
14 Virtalähteen liitin (tyyppi A tai B) (maasta riippuen)

15 Rattiohjain USB-kaapelilla ja liittimellä
16 Vaihdelaatikon liitin

(vaihdelaatikko myydään erikseen)

17 Poljinsetin liitin

RATTIOHJAIMEN YHDISTÄMINEN SÄHKÖPISTOKKEESEEN: LUE HUOLELLA ENNEN JATKAMISTA!

Rattiohjaimen virtalähde vaihtelee laitteen ostomaasta riippuen. Virtalähde voi olla:

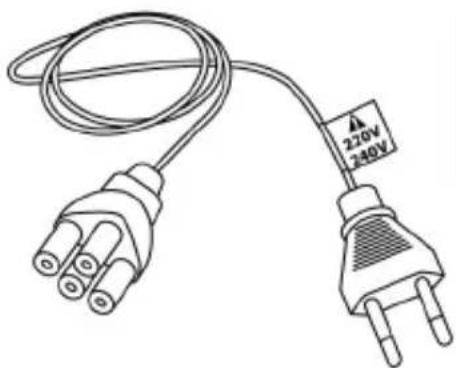

Sisäinen:

* Sisäinen virtalähdeyksikkö sijaitsee rattiohjaimen jalustassa, siinä on A-tyypin liitin.
* 220–240 voltin virtajohto.
= yhteensopiva vain 220–240 voltin verkkovirran kanssa.

Älä ikinä yhdistä 220–240 voltin kaapelia 0–130 voltin sähköpistokkeeseen!!!

Älä ikinä yhdistä tätä kaapelia virta-adapteriin!

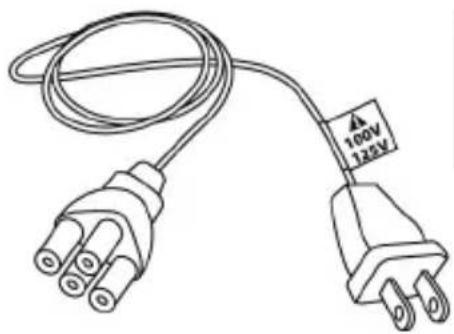

Sisäinen:

* Sisäinen virtalähdeyksikkö sijaitsee rattiohjaimen jalustassa, siinä on A-tyypin liitin.
* 100–125 voltin virtajohto.
= yhteensopiva vain 100–125 voltin verkkovirran kanssa.

Älä ikinä yhdistä 100–125 voltin kaapelia 0–240 voltin sähköpistokkeeseen!!!

Älä ikinä yhdistä tätä kaapelia virta-adapteriin!

TÄRKEÄÄ: Jos et tiedä rattiohjaimen käyttöalueella käytettävää jännitettä, tiedustele asiaa paikalliselta energiantoimittajalta.

Ulkoinen:

* Ulkoinen virtalähdeyksikkö, siinä on B-tyypin liitin.
* Virtajohto.
= yhteensopiva kaikkien jännitteiden kanssa, 110–240 volttia.

VAROITUS

Lue tämä käyttöohje huolella ja talleta se myöhempää käyttöä varten, ennen kuin käytät tuotetta.

Varoitus – sähköiskun vaara

* Pidä tuote kuivassa paikassa, älä altista sitä pöylle tai auringonvalolle.
* Älä väännä tai vedä liittimiä tai kaapeleita.
* Älä kaada nestettä tuotteen tai sen liitinten päälle.
* Älä aiheuta tuotteelle oikosulkua.
* Älä pura tuotetta; älä heitä tuotetta tuleen tai altista sitä korkeille lämpötiloille.
* Älä käytä muuta virtajohtoa kuin rattiohjaimen mukana tullutta.
* Älä käytä virtajohtoa, mikäli johto tai sen liitin on vioittunut, haljennut tai hajonnut.
* Varmista, että virtajohto on liitetty kunnolla sähköpistokkeeseen sekä rattiohjaimen jalustan takana olevan liittimeen.
* Älä avaa rattiohjainta: sisällä on osia, jotka eivät ole käyttäjien huollettavissa. Kaikista huolloista vastaa valmistaja, sen virallinen edustaja tai pätevä asentaja.
* Käytä ainoastaan valmistajan määrittämiä kiinnitysjärjestelmiä/lisäosia.
* Jos rattiohjain toimii epänormaalisti (jos sen äänet, lämpö tai tuoksut eivät vaikuta normaaleilta), lopeta käyttö välittömästi, irrota virtajohto sähköpistokkeesta ja irrota muut kaapelit.
* Jos et käytä rattiohjainta pitempänä ajanjaksona, irrota sen virtajohto sähköpistokkeesta.
* Virtalähde asetetaan laitteiden lähelle ja helposti saataville.
* Sähköpistokkeen on oltava laitteiden lähellä ja helposti saatavilla.

Tuuletusaukot

Varmista, ettet tuki rattiohjaimen jalustassa olevia tuuletusaukkoja. Varmista optimaalinen tuuletus seuraavasti:

* Sijoita ratin jalusta siten, että se on ainakin 10 cm päässä seinästä.
* Älä aseta jalustaa ahtaisiin tiloihin.
* Älä peitä jalustaa.
* Älä anna pölyn kertyä tuuletusaukkihin.

Älä turvallisuussyistä johtuen käytä poljinsettiä ikinä paljain jaloin tai pelkät sukat jalassa.

THRUSTMASTER® KIELTÄÄ KAIKEN VASTUUN, MIKÄLI

LOUKKAANTUMINEN JOHTUU POLJINSETIN KÄYTÖSTÄ ILMAN KENKIÄ.

Varoitus – ohjauspalautteen ja toistuvan liikkeen aiheuttamat vammat

Rattiohjaimen ohjauspalautteen käyttäminen voi johtaa lihas- tai nivelkipuihin. Välttääksesi mahdolliset ongelmat:

* Vältä pitkiä peli-istuntoja.
* Vietä 10–15 minuutin tauko jokaisen pelitunnin jälkeen.
* Mikäli tunnet väsymystä tai kipua käsissäsi, ranteissasi, säärissäsi tai jaloissasi, lopeta pelaaminen ja lepää muutaman tunnin ajan, ennen kun aloitat uudelleen.

Varoitus – ohjauspalautteen ja toistuvan liikkeen aiheuttamat vammat (jatkuu)

* Mikäli oireet tai kivut jatkuvat aloittaessasi pelin uudelleen, lopeta pelaaminen ja kysy neuvoa lääkäriltä.
* Pidä lasten ulottumattomissa.

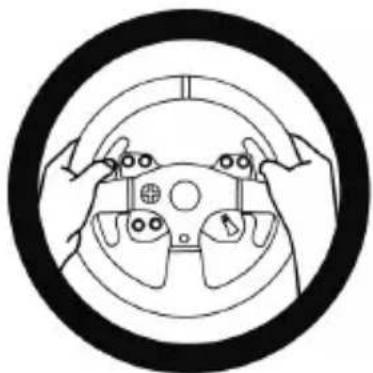

* Pidä pelin aikana molemmat kädet oikeassa kohdassa rattia päästämättä kokonaan irti.
* Älä aseta pelin aikana koskaan käsiäsi tai sormiasi polkimien alle tai poljinsetin lähelle.
* Älä koskaan aseta kalibroinnin ja pelin aikana käsiäsi tai käsisvarsiasi rattiohjaimen reikien läpi.
* Varmista, että rattiohjaimen jalusta on kiinnitetty kunnolla tässä käyttöohjeessa esitetyllä tavalla.

Tuote on tarkoitettu vain käyttäjänsä käsiteltäväksi
Vähintään 16 vuotta täyttäneille

RASKAS TUOTE

Varo, ettet pudota tuotetta itsesi tai kenenkään muun päälle!

AINA

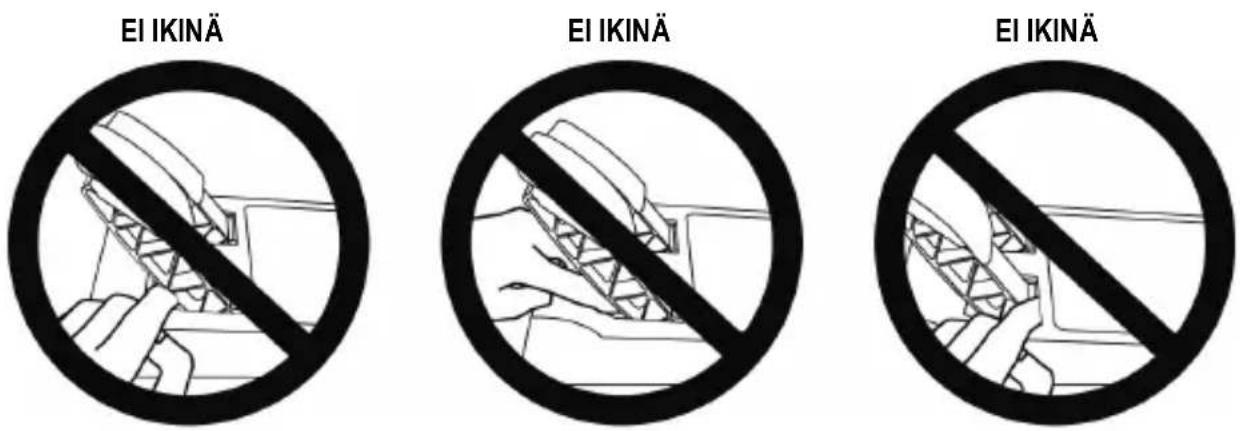

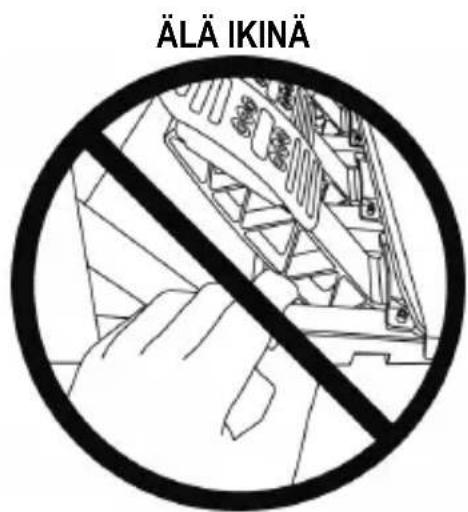

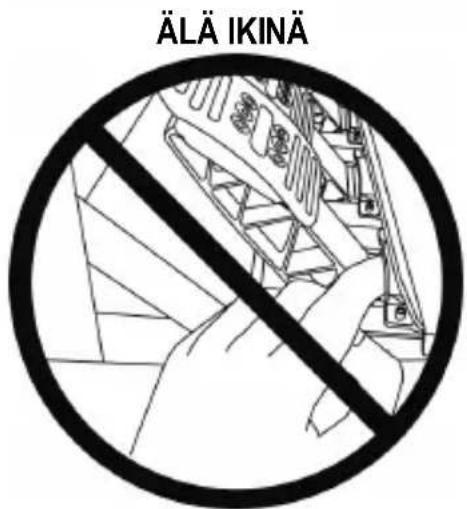

Varoitus – poljinsetin puristusvaara pelattaessa

* Pidä poljinsetti lasten ulottumattomissa.
* Älä aseta pelin aikana koskaan sormiasi polkimien sivustan päälle tai lähelle.
* Älä aseta pelin aikana koskaan sormiasi polkimien jalustan takaosan päälle tai lähelle.
* Älä aseta pelin aikana koskaan sormiasi polkimien jalustan etuosan päälle tai lähelle.

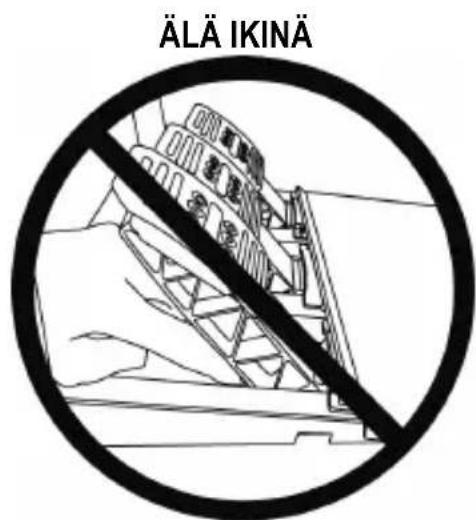

Varoitus – poljinsetin puristusvaara pelien ulkopuolella

* Varastoi poljinsetti turvalliseen paikkaan ja pidä se lasten ulottumattomissa.

RATTIOHJAIMEN LAITEOHJELMISTON PÄIVITTÄMINEN

Rattiohjaimen jalustan sisältämä laiteohjelmisto voidaan päivittää uudempaan versioon, joka sisältää parannuksia tuotteeseen.

Tarkista rattiohjaimen käyttämä laiteohjelmiston versio ja päivitä se vaadittaessa: Käy tietokoneella osoitteessa https://support.thrustmaster.com. Napsauta Racing Wheels / T300 Ferrari Integral Alcantara Edition, valitse Firmware ja seuraa sitten lataus- sekä asennusohjeita.

Tärkeä huomautus:

Jotta laite toimii PC-tietokoneella, rattiohjaimen jalustan USB-liukukytkimen (5) täytyy olla aina PC-asennossa, ennen kuin rattiohjaimen USB-kaapeli yhdistetään tietokoneeseen.

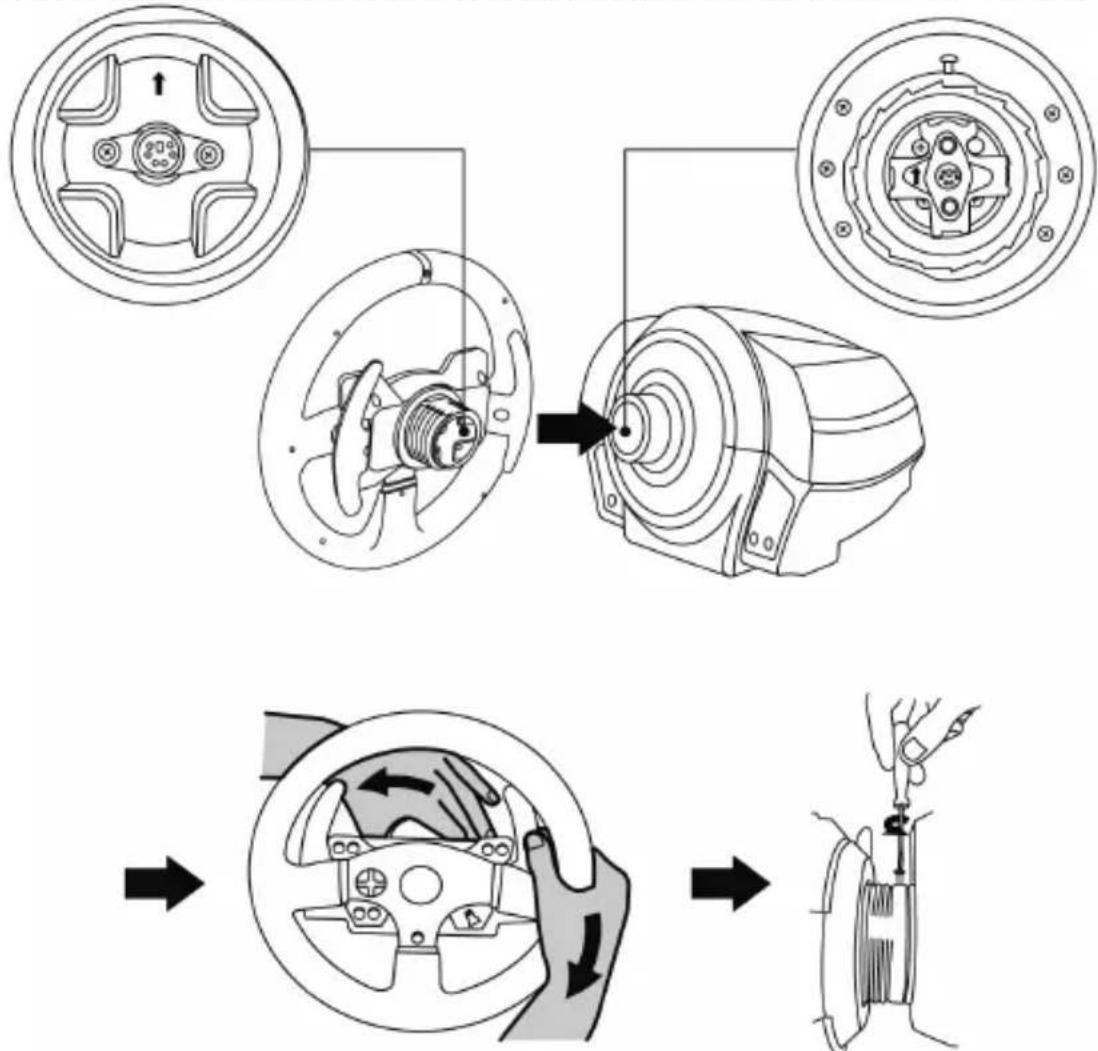

RATIN ASENTAMINEN JALUSTAAN

Aseta liittimet kohdalleen nuolia käyttämällä:

Jalustan (1) liitin: Nuoli osoittaa ylöspäin

Rattiohjaimen (2) liitin: Nuoli osoittaa ylöspäin

Kun liittimet ovat kohdallaan, pyöritä Thrustmaster Quick Release (12) -järjestelmän rengasta vastapäivään samalla, kun pidät rattia (2) paikallaan.

Kiristä sitten rengas mahdollisimman tiukalle: pidä rengas paikallaan ja pyöritä rattia myötäpäivään.

Kun olet asentanut ratin, pyöritä sitä 180° (Ferrari®-logon pitäisi olla ylösalaisin rattia katsottaessa) päästäksesi käsiksi Thrustmaster Quick Release (12) -järjestelmän renkaassa sijaitsevaan pieneen liitinruuviin. Kiristä liitinruuvi ristipäämeissellä (älä käytä liikaa voimaa) pyörittämällä sitä myötäpäivään.

ÄLÄ käytä liikaa voimaa, kun käytössäsi on ristipääruuvimeisseli ja kiristät pientä liitinruuvia! Lopeta kiristäminen heti, kun tunnet hieman vastustusta.

RATTIOHJAIMEN KIINNITYS

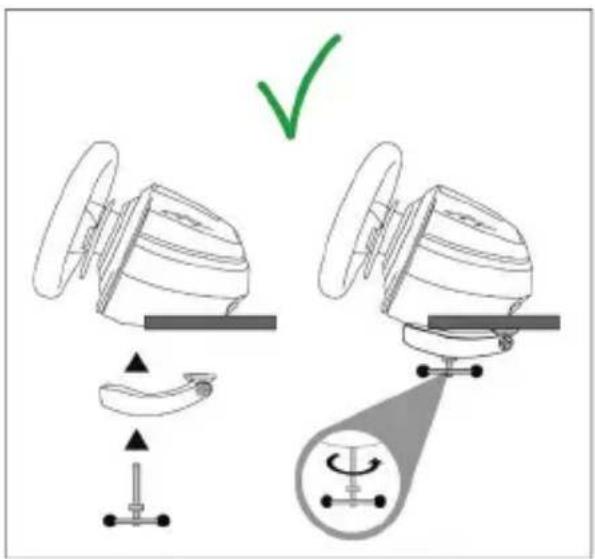

Rattiohjaimen kiinnitys pöytään

1. Aseta rattiohjain pöydälle tai mille tahansa horisontaaliselle, tasaiselle ja vakaalle pinnalle.
2. Aseta kiinnitysruuvi (11) kiinnitysjärjestelmään (10), kiristä sitten laite kääntämällä ruuvia vastapäivään, sen mennessä rattiohjaimen pohjassa olevaan suureen, kierteillä varustettuun reikään (9), kunnes ratti on täysin vakaa.

VAROITUS: Älä koskaan kiristä pelkästään ruuvia ilman, että kiinnitysjärjestelmä on paikallaan! (Se voi vahingoittaa rattiohjainta.)

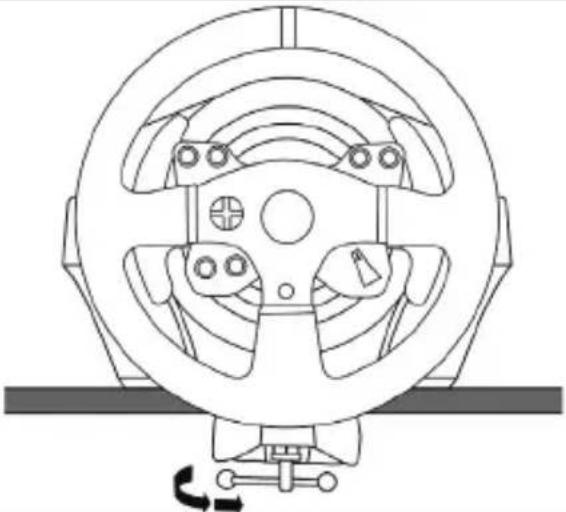

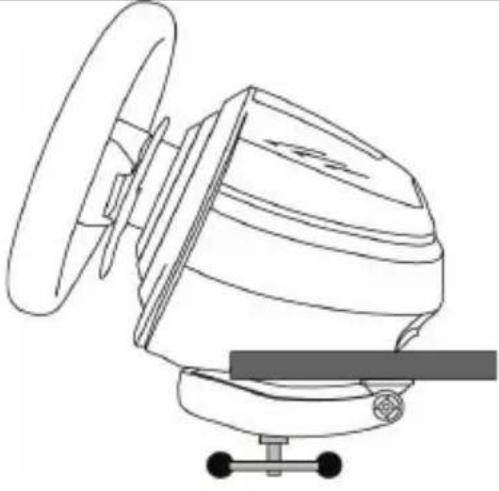

Rattiohjaimen jalustan kiinnittäminen ohjaamoon

1. Aseta rattiohiaimen ialusta ohiaamon levylle.
2. Kiinnitä kaksi M6-ruuvia (ei mukana) ohjaamon levyyn ja syötä ne kahteen pieneen ruuvikoloon, jotka löytyvät rattiohiaimen alapuolelta.

Tärkeää: Kahden M6-ruuvin pituudet eivät saa ylittää levyn paksuutta yli 12 millimetrillä, pidemmät ruuvit voivat vahingoittaa rattiohjaimen jalustan sisäisiä komponentteja.

1. Mikäli vaadittu, kiristä standardia kiinnitysjärjestelmää asettamalla kiinnitysruuvi suureen kierteillä varustettuun rejikään.

LIITTÄMINEN/IRROT TAMINEN	SUUNTA
Kiinnitys:Käännä ruuvia vastapäivään	Y243
Irrotus:Käännä ruuvia myötäpäivään

MÄÄRITYKSET PLAYSTATION®5- JA PLAYSTATION®4-KONSOLILLE

RATTIOHJAIMEN KÄYTTÖÖNOTTO PLAYSTATION®5- JA PLAYSTATION®4-KONSOLILLA

1. Yhdistä poljinsetti rattiohjaimen jalustan takana olevaan liittimeen (17).
2. Yhdistä virtajohto rattiohjaimen jalustan takana olevaan liittimeen (14).
3. Yhdistä virtajohto sähköpistokkeeseen, joka vastaa tuotteen jännitettä.

Lisää tietoa löytyy RATTIÖHJAIMEN YHDISTÄMINEN SÄHKÖPISTOKKEESEEN - osiosta, joka löytyy tämän käyttöohjeen sivulta 4.

1. Vaihda rattiohjaimen jalustassa oleva USB-liukukytkin (5) PS5™-PS4™-asentoon.
2. Yhdistä rattiohjaimen USB-liitin (15) yhteen konsolin USB-porteista.
3. Kun konsolin virta on päällä, rattiohjain kalibroi itsensä automaattisesti.
4. Paina rattiohjaimen PS-näppäintä (8) ja kirjaudu PlayStation®Network-tilillesi, jotta voit käyttää rattia.

Olet nyt pelivalmis!

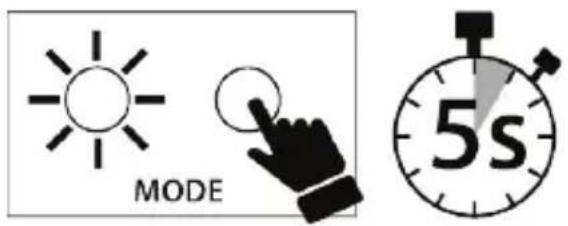

PS5™-TILAN VAIHTAMINEN PS4™-TILAAN JA TAKAISIN

Pidä MODE-painiketta (6) painettuna viiden sekunnin ajan ja päästä siitä sitten irti.

Ilmaisinvalo vaihtaa väriä ja tekemäsi valinta tallennetaan välittömästi rattiohjaimen sisäiseen muistiin.

VALITTU TILA	Ilmaisinvalon (6) väri
PS5TMPS5-PS4 [IMAGE] PC	PUNAINEN
PS4TMPS5-PS4 [IMAGE] PC	ORANSSI

Tärkeät huomautukset:

• Rattiohjaimen jalustan USB-liukukytkimen (5) täytyy aina olla oikeassa asennossa (PS5™-PS4™), ennen kuin ratin USB-kaapeli yhdistetään konsoliin.
  Vaihda liukukytkimen asentoa irrottamalla USB-kaapeli konsolista ja vaihtamalla sitten kytkimen asentoa, ennen kuin yhdistät USB-kaapelin uudelleen konsoliin.
• PlayStation®5-/PlayStation®4-järjestelmillä USB-liukukytkimen (5) täytyy olla aina PS5™-PS4™-asennossa:
  * Älä unohda painaa rattiohjaimen PS-näppäintä (8), jotta voit käyttää rattia.
  * Useimmat pelit tunnistavat ratin T300 RS -rattina.
  * Ratti toimii yhteensopivissa peleissä ja konsolin valikoissa.
  * CREATE/SHARE- ja PS-toiminnot ovat käytettävissä ratista käsin.
• Lista PS5™-konsolin ja PS4™-konsolin kanssa yhteensopivista peleistä löytyy osoitteesta: https://support.thrustmaster.com (napsauta Racing Wheels / T300 Ferrari Integral Alcantara Edition / Games settings). Listaa päivitetään säännöllisesti.

RATTIOHJAIMEN KÄYTTÖÖNOTTO PC-TIETOKONEELLA \*

* PC-yhteensopivuus ei ole Sony Interactive Entertainment -yhtiön tukema.

1. Yhdistä poljinsetti rattiohjaimen jalustan takana olevaan liittimeen (17).
2. Yhdistä virtajohto rattiohjaimen jalustan takana olevaan liittimeen (14).
3. Yhdistä virtajohto sähköpistokkeeseen, joka vastaa tuotteen jännitettä.

Lisää tietoa löytyy RATTIOHJAIMEN YHDISTÄMINEN SÄHKÖPISTOKKEESEEN - osiosta, joka löytyy tämän käyttöohjeen sivulta 4.

1. Aseta rattiohjaimen jalustan USB-liukukytkin (5) PC-asentoon.
2. Mene osoitteeseen https://support.thrustmaster.com ja valitse sitten Racing Wheels / T300 Ferrari Integral Alcantara Edition ladataksesi ajurit ja ohjauspalautteen ohjelmiston PC-tietokoneelle.
3. Kun lataus on suoritettu, käynnistä asennus ja seuraa ruudulla esitettyjä ohjeita, miten ratin USB-kaapeli yhdistetään PC-tietokoneeseen, ja suorita asennus loppuun. Rattiohjain kalibroi itsensä automaattisesti. Ilmaisinvalo (6) palaa vihreänä.
4. Kun asennus on valmis, napsauta Finish (Valmis) ja käynnistä tietokone uudelleen.
5. Valitse Aloita / Kaikki ohjelmat / Thrustmaster / FFB Racing Wheel / Control Panel (Ohjauspaneeli) avataksesi Game Controllers (Peliohjaimet) -ikkunan.

Game Controllers -ikkunassa näkyy rattiohjaimen nimi (Thrustmaster T300RS Racing Wheel), ja sen tila on OK.

1. Määritä ratti T300-ohjauspaneelissa napsauttamalla kohtaa Properties (Ominaisuudet).

2. Test Input -välilehti: Antaa sinun testata, katsella toimintopainikkeita, suuntanäppäimiä sekä ratin ja polkimien akseleita ja säätää ratin kääntämiskulmaa PC-peleissä.

3. Test Forces -välilehti: Antaa sinun testata 12 ohjauspalautetehostetta.
4. Gain Settings -välilehti: Antaa sinun säätää ohjauspalautetehosteiden voimakkuutta PC-peleissä.

Yleiset huomiot:

• Muista PC-tietokoneella sulkea Game Controllers -ikkuna aina täysin napsauttamalla OK, ennen kuin peli käynnistetään.
• Rattiohjaimen laiteohjelmiston versio esitetään ohjauspaneelin välilehtien oikeassa yläkulmassa.

Olet nyt pelivalmis!

Tärkeä huomautus:

Jotta laite toimii PC-tietokoneella, rattiohjaimen jalustan USB-liukukytkimen (5) täytyy olla aina PC-asennossa, ennen kuin rattiohjaimen USB-kaapeli yhdistetään tietokoneeseen.

VALITTU TILA	Ilmaisinvalon (6) väri
PCPS5-PS4 [■] PC	VIHREÄ

RATTIOHJAIMEN JA POLJINSETIN AUTOMAATTINEN KALIBROINTI

Ratti kalibroi itsensä automaattisesti, kun rattiohjain kiinnitetään sähköpistokkeeseen ja rattiohjaimen USB-liitin yhdistetään konsoliin.

Toimenpiteen aikana rattiohjain kääntyy nopeasti vasemmalle ja oikealle, kattaen 1 080 asteen kulman, ennen kuin se pysähtyy keskelle.

VAROITUS:

Älä koskaan koske rattiohjaimeen sen kalibroidessa itseään!

(Se voi johtaa virheelliseen kalibrointiin ja/tai vammoihin.)

Älä ikinä yhdistä poljinsettiä rattiohjaimen jalustaan (tai irrota sitä jalustasta), kun se on yhdistetty konsoliin, tai pelin aikana (se voi johtaa virheelliseen kalibrointiin).

Yhdistä poljinsetti aina ennen rattiohjaimen yhdistämistä konsoliin.

Kun rattiohjaimen kalibrointi on suoritettu ja peli käynnistetty, polkimet kalibroivat itsensä automaattisesti muutaman painalluksen jälkeen.

VAROITUS:

Älä ikinä paina polkimia rattiohjaimen

itsekalibrointivaiheen aikana, tai kun peliä ladataan!

(Se voi johtaa virheelliseen kalibrointiin.)

Jos rattiohjain ja/tai poljinsetti ei toimi oikein, tai ne eivät vaikuta oikein kalibroiduilta:

Sammuta konsoli ja irrota rattiohjain täysin. Yhdistä sitten kaikki johdot (mukaan lukien virtajohto ja poljinsetti) ja käynnistä konsoli sekä peli uudelleen.

SISÄINEN LÄMPÖANTURI

Ratin jäähdytysjärjestelmä koostuu lämpönielusta ja tuulettimesta.

• Termostaatti seuraa ratin sisäistä lämpötilaa.
• Kun käytät rattia pelissä:

- Tuuletin käynnistyy, kun ratti saavuttaa tietyn lämpötilan (muutaman minuutin pelaamisen jälkeen, riippuen käytetyn ohjauspalautetehosteen voimakkuudesta).

- Ohjauspalautetehosteiden voimaa vähennetään automattisesti heti, kun ratti saavuttaa paljon korkeamman lämpötilan (moottorin suojelemiseksi). Näiden tehosteiden voimaa kasvatetaan automattisesti heti, kun ratin lämpötila laskee hieman.

- Kun lopetat pelaamisen: moottorin lämpöinertiasta johtuen tuuletin jatkaa toimintaansa, kunnes lämpötila laskee tuulettimen käynnistystason alapuolelle. Rattisi on suunniteltu tällä tavoin, jotta jäähdytys voidaan ottaa huomioon ja moottoria saadaan suojeltua (siinä voi kestää 5–45 minuuttia ratin pelikäytössä saavuttamasta lämpötilasta riippuen).

MODE-PAINIKE JA ILMAISINVALO (6)

Poljinsetin MODE-painike

Voit elektronisesti vaihtaa kaasu- ja kytkinpolkimet keskenään.

Toimenpiteet:

Pidä MODE-painike + L3- + R3-näppäimet (löytyvät T300-rattiohjaimen jalustasta) painettuna samanaikaisesti viiden sekunnin ajan ja päästä ne sitten irti.

Rattiohjaimen sisäinen muisti tallentaa, ovatko polkimet vaihdettu keskenään vai ei. Ilmaisinvalo (6) vilkkuu myös eri tavalla valitun tilan mukaan:

KAASU- JA KYTKINPOLKIMET	MODE-ilmaisinvalon (6) väri
Vaihto INVERTED-tilaan	Vilkkuu viisi kertaa toimenpiteen jälkeen ja jatkaa sitten vilkkumista kahdeksan sekunnin välein.
Vaihto NORMAL-tilaan	Vilkkuu kerran toimenpiteen jälkeen ja ei jatka sen jälkeen vilkkumista.

Muut MODE-painikkeen tiedot

MODE-painikkeesta ja ilmaisinvalosta saa lisätietoa osoitteesta https://support.thrustmaster.com. Napsauta Racing Wheels / T300 Ferrari Integral Alcantara Edition ja valitse sitten Manual tai FAQ.

OHJETIEDOSTOT JA UKK/FAQ

Käy osoitteessa https://support.thrustmaster.com. Napsauta Racing Wheels / T300 Ferrari Integral Alcantara Edition ja valitse sitten Manual tai FAQ.

1 Metallituki kartiomaiselle rajoittimelle (ei valmiiksi asennettu)
2 Kartiomainen rajoitin
3 Kiinnitysruuvi metallituelle

4 2,5 mm kuusiokoloavain (mukana)
5 Asennon säätömutteri kartiomaiselle rajoittimelle

8 Metallinen polkimen kärki

VAROITUS

Ennen kuin käytät tätä tuotetta, lue nämä ohjeet huolella ja säästä ne myöhempää tarvetta varten.

Älä turvallisuussyistä johtuen käytä poljinsettiä ikinä paljain jaloin tai pelkät sukat jalassa.

THRUSTMASTER® KIELTÄÄ KAIKEN VASTUUN, MIKÄLI LOUKKAANTUMINEN JOHTUU POLJINSETIN KÄYTÖSTÄ ILMAN KENKIÄ.

Varoitus – poljinsetin puristusvaara peli-istuntojen aikana

* Pidä poljinsetti lasten ulottumattomissa.
* Älä ikinä aseta pelisessioiden aikana sormea tai peukaloa polkimien sivuille tai niiden lähelle.
* Älä ikinä aseta pelisessioiden aikana sormea tai peukaloa polkimien takajalustalle tai sen lähelle.
* Älä ikinä aseta pelisessioiden aikana sormea tai peukaloa polkimien etujalustalle tai sen lähelle.

POLJINTEN AUTOMAATTINEN KALIBROINTI

• Älä ikinä yhdistä tai irrota poljinsettiä ratin jalustasta, kun ratti on yhdistetty PS5™-konsoliin, PS4™-konsoliin tai PC-tietokoneeseen, tai pelisessioiden aikana, välttääksesi kalibrointiongelmat.
• Yhdistä poljinsetti aina rattiin, ennen kuin yhdistät ratin PS5™-konsoliin, PS4™-konsoliin tai PC-tietokoneeseen.
• Kun ratti on kalibroinut itsensä ja peli on käynnistetty, polkimet kalibroivat itsensä automaattisesti muutaman painalluksen jälkeen.
• Älä ikinä paina polkimia, kun ratti kalibroi itseään tai kun peli käynnistyy, niin vältät kalibrointiongelmat.
• Mikäli polkimet eivät toimi oikein tai vaikuttavat väärin kalibroiduilta, sammuta konsoli, irrota ratti kokonaan, yhdistä sitten kaikki johdot (mukaan lukien virtalähteen johto ja poljinsetin johto), aseta konsolin virta päälle ja käynnistä peli uudelleen.

POLJINSETIN YHDISTÄMINEN OHJAAMOON

• Liitä poljinsetti käyttämällä pieniä ruuvikoloja, jotka löytyvät poljinsetin alapuolelta.
• Kiinnitä kaksi M6-ruuvia (ei mukana) ohjaamon poljintuen levyyn ja kahteen pieneen ruuvikoloon, jotka löytyvät poljinsetin alapuolelta.

Tärkeää: Kahden M6-ruuvin pituudet eivät saa ylittää ohjaamon poljintuen levyn paksuutta yli 10 millimetrillä, jotta vältät vahingoittamasta poljinsetin sisäisiä komponentteja.

POLJINSETIN SÄÄTÖ

Jokainen kolmesta polkimesta sisältää:

• Metallisen kärjen (8) usealla eri reiällä (yhdeksän kaasulle – kaksi jarrulle – kuusi kytkimelle).
• Muovisen kärkituen (7) (asetetaan kärjen ja varren väliin) neljällä reiällä.
• Poljinvarren (6) kahdella reiällä.

HUOMIO: Muista aina kalibrointiongelmia välttääksesi irrottaa rattiohjaimen USB-kaapeli, ennen kuin teet mitään säätöjä poljinsettiisi.

Kaasupolkimen KORKEUDEN säätö

• Käytä mukana tulevaa 2,5 mm kuusiokoloavainta (4) avataksesi kaksi ruuvia, jotka pitävät metallisen kärjen (8) ja sen tuen (7) paikallaan.
• Valitse haluamasi korkeus, aseta ja kiristä sitten ruuvit uudelleen, jotta metallinen kärki (8) ja sen tuki (7) ovat tukevasti paikallaan.

Kolmen polkimen VÄLIN säätö

• Käytä mukana tulevaa 2,5 mm kuusiokoloavainta (4) avataksesi kaksi ruuvia, jotka pitävät metallisen kärjen (8) ja sen tuen (7) paikallaan.
• Valitse haluamasi asento (vasemmalla, keskellä tai oikealla), aseta ja kiristä sitten ruuvit uudelleen, jotta metallinen kärki (8) ja sen tuki (7) ovat tukevasti paikallaan.

Esimerkit kytkinpolkimesta:

Mahdollisten väliasentojen määrä per poljin:

• Kolme kaasupolkimelle
• Kolme jarrupolkimelle
• Kolme kytkinpolkimelle

Poljinten KALLISTUKSEN säätö

• Käytä mukana tulevaa 2,5 mm kuusiokoloavainta (4) avataksesi kaksi ruuvia, jotka pitävät metallisen kärjen (8) ja sen tuen (7) paikallaan.
• Pyöritä muovista kärkitukea (7) 180° ja kiristä sitten ruuvit uudelleen, jotta metallinen kärki (8) ja sen tuki (7) ovat tukevasti paikallaan.

Esimerkit kaasupolkimesta:

Vähemmän kallistettu asento

Enemmän kallistettu asento (oletus)

Mahdollisten kallistusasentojen määrä per poljin:

• Kaksi kaasupolkimelle
• Kaksi jarrupolkimelle
• Kaksi kytkinpolkimelle

Kartiomaisen rajoittimen asennus (JARRUN KARTIOMAINEN KUMISÄÄDIN)

Tämä säädin (tai "mod") ei ole pakollinen, ja sitä ei ole asennettu valmiiksi. Jarrupoljin on siis täysin toimiva, vaikka säädintä ei ole asennettu.

Tämän säätimen avulla saat erilaisen jarrutuskokemuksen ja -vastuksen. Sinä voit päättää sen asentamisesta täysin omien mieltymyksiesi mukaan.

• Ruuvaa kartiomainen rajoitin (2) sen metallitukeen (1).
• Ruuvaa asennon säätömutteri (5) pohjaan kiinni (kartiomaisen rajoittimen kierteisiin).

• Aseta yksikkö jarrupolkimen varren taakse.

-Käytä mukana tulevaa 2,5 mm kuusiokoloavainta (4) liittääksesi yksikön käyttämällä liitinruuvia (3) ja pientä keskellä olevaa ruuvikoloa, joka löytyy poljinsetin alapuolelta.

JARRUN KARTIOMAINEN KUMISÄÄDIN on nyt asennettu!

Jarrupolkimen LIIKKUMISMATKAN ja vastuksen VOIMAKKUUDEN säätö

Avaa mutteria hieman (5), voit vahvistaa jarrupolkimen vastuksen voimakkuutta liikuttamalla kartiomaista rajoitinta (2) lähemmäksi polkimen varren takaosaa (käytä tarpeen vaatiessa 14 mm kiintoavainta tai pihtejä kiristääksesi mutterin uudelleen ja säilyttääksesi valitun asennon). Mitä lähempänä kartiomainen rajoitin on polkimen varren takaosaa, sitä voimakkaampi vastus on.

Huomautus: Kun kartiomainen rajoitin on todella lähellä polkimen varren takaosaa, sinulla voi olla vaikeuksia saavuttaa kalibroinnin maksimiarvo. Mikäli näin käy:

* Paina jarrupoljinta hitaasti ja todella kovaa, jotta saavutat maksimiarvon (seiso tarpeen vaatiessa hetki polkimen päällä, vain sekunnin ajan), ja vapauta sitten paine; tai
* Siirrä kartiomaista rajoitinta hieman etäämmäksi jarrupolkimen varren takaosasta.

Kuluttajan takuutiedot

Maailmanlaajuinen, Guillemot Corporation S.A., jonka rekisteröity toimisto sijaitsee osoitteessa Place du Granier, B.P. 97143, 35571 Chantepie, France (tästä eteenpäin "Guillemot"), takaa asiakkaalle, että tämä Thrustmaster-tuote on materiaaleista ja työn laadusta johtuvista vioista vapaa takuuajan verran. Kaikki toimet sen noudattamiseksi on nostettava tämän aikarajan sisällä. Euroopan Union jäsenvaltioissa se vastaa kahta (2) vuotta Thrustmaster-tuotteen toimituksesta. Muissa maissa takuuaika vastaa Thrustmaster-tuotteen noudattamisvaatimusten aikarajaa sen maan asiaankuuluvien lakien mukaisesti, jonka asukas kuluttaja oli Thrustmaster-tuotteen ostopäivänä (mikäli kyseisessä maassa ei ole tällaisia vaatimuksia, takuuajan kesto on yksi (1) vuosi Thrustmaster-tuotteen ostopäivästä).

Yllä olevasta huolimatta ladattavilla akuilla on kuuden (6) kuukauden takuu ostopäivästä lähtien.

Mikäli tuote vaikuttaa takuuajan aikana vialliselta, ota välittömästi yhteyttä tekniseen tukeen, joka kertoo noudettavista toimenpiteistä. Jos vika vahvistetaan, tuote täytyy palauttaa sen ostopaikkaan (tai muuhun teknisen tuen osoittamaan paikkaan).

Tämän takuun puitteissa kuluttajan viallinen tuote joko korvataan uudella tai palautetaan toimintakuntoon teknisen tuen valinnan mukaan. Jos takuuajan aikana Thrustmaster-tuotteelle tehdään korjaustoimia, mikä tahansa vähintään seitsemän (7) päivää kestänyt jakso, jolloin tuote ei ole käytettävissä, lisätään se jäljellä olevaan takuuaikaan (tämä jakso alkaa siitä päivästä, kun asiakas pyytää tukitoimia tai kun kyseessä oleva tuote luovutetaan korjattavaksi, mikäli korjaukseen luovuttamisen päivämäärä on myöhäisempi kuin tukitoimipyynnön). Mikäli asiaankuuluva laki sen sallii, Guillemotin ja sen tytäryhtiöiden täysi vastuuvelvollisuus (mukaan lukien välilliset vahingot) rajoittuvat Thrustmaster-tuotteen toiminnan palauttamiseen tai sen korvaamiseen uudella. Mikäli asiaankuuluva laki sen sallii, Guillemot kiistää kaikki takuut tuotteen myytävyydestä tai sopivuudesta tiettyyn tarkoitukseen.

Tämä takuu ei ole voimassa: (1) mikäli tuotetta on muokattu, avattu, muunneltu tai se on kärsinyt vahinkoa epääasiallisen tai huonon käytön, huolimattomuuden, onnettomuuden, tavallisen kulumisen tai minkä tahansa muun syyn johdosta, joka ei liity materiaali- tai valmistusvirheisiin (mukaan lukien, mutta rajoittumatta, Thrustmaster-tuotteen yhdistäminen epäsopivan osan kanssa, erityisesti virtalähteet, ladattavat akut, laturit tai muut tuotteet, joita Guillemot ei ole toimittanut tälle tuotteelle); (2) mikäli tuotetta on käytetty missä tahansa muussa kuin kotikäytössä, mukaan lukien ammattimaisessa tai kaupallisessa käytössä (esim. pelihuoneet, koulutus ja kilpailut); (3) mikäli vian ilmetessä teknisen tuen ohjeita ei ole noudatettu; (4) ohjelmistojen kohdalla, kyseisellä ohjelmistolla on erillinen takuu; (5) käyttöesineiden kohdalla (tuotteen eliniän aikana vaihdettavat osat: esim. kertakäyttöiset paristot, kuulokkeet tai kuuloketyynyt); (6) lisälaiteiden kohdalla (esim. kaapelit, kotelot, pussit, laukut ja rannekkeet); (7) mikäli tuote myytiin julkisessa huutokaupassa.

Tätä takuuta ei voi siirtää.

Tämä takuu ei vaikuta kuluttajan laillisiin oikeuksiin hänen maassaan, mitä tulee kuluttajatuotteiden myyntiin.

Ylimääräiset takuuehdot

Takuuajan aikana Guillemot ei lähtökohtaisesti tarjoa varaosia, sillä tekninen tuki on ainoa osapuoli, joka on valtuutettu avaamaan ja/tai korjaamaan Thrustmaster-tuotteita (pois lukien sellaiset korjaustoimet, joita tekninen tuki saattaa pyytää kuluttajaa tekemään kirjallisten ohjeiden kautta – esimerkiksi korjaustoimen yksinkertaisuuden ja salassapitotarpeiden puuttumisen vuoksi – ja toimittamalla kuluttajalla vaadittavat varaosat, jos ne ovat tarpeellisia).

Innovaatiosykleistä johtuen ja suojellakseen tietotaitoaan sekä liikesalaisuuksiaan Guillemot ei lähtökohtaisesti tarjoa mitään uudelleenkäsittelyilmoituksia tai varaosia Thrustmaster-tuotteille, joiden takuuaika on umpeutunut.

Vastuuvelvollisuus

Mikäli asiaankuuluva laki sen sallii, Guillemot Corporation S.A. (tästä eteenpäin "Guillemot") ja sen tytäryhtiöt kiistävät vastuunsa kaikista vahingoista, jotka johtuvat yhdestä tai useammasta seuraavasta: (1) tuotetta on muokattu, avattu tai muunneltu; (2) kokoamisohjeita ei ole noudatettu; (3) epääasiallisen tai huonon käytön, huolimattomuuden tai onnettomuuden (esim. isku) johdosta; (4) tavallisen kulumisen johdosta; (5) tuotetta on käytetty missä tahansa muussa kuin kotikäytössä, mukaan lukien ammattimaisessa tai kaupallisessa käytössä (esim. pelihuoneet, koulutus ja kilpailut). Mikäli asiaankuuluva laki sen sallii, Guillemot ja sen tytäryhtiöt kiistävät vastuunsa kaikista vahingoista, jotka eivät liity tuotteen materiaali- tai valmistusvirheisiin (mukaan lukien, mutta rajoittumatta, ohjelmiston suoraan tai epäsuoraan aiheuttamat vahingot, tai yhdistämällä Thrustmaster-tuote minkä tahansa epäsopivan osan kanssa, mukaan lukien tietyt virtalähteet, ladattavat akut, laturit tai muut osat, joita Guillemot ei ole toimittanut tälle tuotteelle).

© 2022 Guillemot Corporation S.A. Kaikki oikeudet pidätetään. Thrustmaster® on Guillemot Corporation S.A. -yhtiön rekisteröity tavaramerkki. Guillemot Corporation S.A. -yhtiön valmistama ja jakelema. Kaikki muut tavaramerkit ja tuotenimet ovat täten tunnustettuja ja haltijoidensa omaisuutta. Sisältö, mallit ja tavaraselosteet voivat muuttua ilman erillistä ilmoitusta ja vaihdella maasta toiseen. Valokuvat ja kuvitukset eivät ole sitovia. Suunniteltu Pohjois-Amerikassa ja Euroopassa, valmistettu Kiinassa.

Ferrari® on Ferrari S.p.A.:n rekisteröity tavaramerkki.

Tarkoitettu vain PlayStation®5- ja PlayStation®4-konsolilla käytettäväksi.

"◀", "PlayStation", "PS5", "PS4" ja "PlayStation Shapes Logo" ovat Sony Interactive Entertainment Inc. -yhtiön rekisteröityjä tavaramerkkejä tai tavaramerkkejä. Kaikki oikeudet pidätetään. Kaikki muut tavaramerkit ovat haltijoidensa omaisuutta. Valmistettu ja jaeltu Sony Interactive Entertainment LLC -yhtiön lisenssin alaisesti.

YMPÄRISTÖNSUOJELUSUOSITUS

Euroopan unionissa: Käyttöikänsä päätyttyä tätä tuotetta ei pidä laittaa kodin sekajätteeseen, vaan se tulee viedä sähkö- ja elektroniikkalaiteromun (SER/WEEE) keräyspisteeseen kierrätettäväksi.

Tämä vahvistetaan tuotteesta, käyttöohjeesta sekä pakkauksesta löytyvällä symbolilla.

Ominaisuuksistaan riippuen materiaalit voidaan kierrättää. Voit kierrätyksen ja muun sähkö- ja elektroniikkaromun käsittelyn avulla auttaa merkittävästi ympäristön suojelussa.

Ota yhteyttä paikallisiin viranomaisiin saadaksesi tietoa lähimmästä keräyspisteestä.

Muissa maissa: Noudata paikallisia sähkö- ja elektroniikkaromun kierrätyslakeja.

Pidä nämä tiedot tallessa. Värit ja koristeet voivat vaihdella.

Muoviset kiinnittimet ja tarrat tulee poistaa ennen tuotteen käyttöä.

* Voimassa vain EU:ssa, Iso-Britanniassa ja Turkissa

T30C Ferrari Integral Racing Wheel AALCANTARA® Edition

Pre konzoly PlayStation®5, konzoly PlayStation®4 a PC

Návod na použitie
