T248X - Joystick THRUSTMASTER - Ilmainen käyttöohje ja opas

Tuotetyyppi	Ohjauspyörä voimapalautteella ja T3PM-polkimet
Merkki ja malli	Thrustmaster T248X
Virtalähde	Verkkolaite 100-240 V, 50-60 Hz; lähtö 18,5 V DC, 2,6 A
Kiertokulma	270°, 360°, 540°, 720°, 900° tai automaattinen
Voimapalaute	Kyllä, 3 FFB-profiilia (lineaarinen, tehostettu)
Sisäänrakennettu näyttö	T-RDD-näyttö (Thrustmaster Race Dash Display) telemetriaa varten (vain PC-yhteensopiva)
Liitännät	USB-C (ohjauspyörä) - USB-A (konsoli/PC); RJ12-liitin polkimille; mini-DIN lisävarusteille
Vaihteenvalitsimet	2 magneettista vaihteenvalitsinta (ylös/alas)
Painikkeet ja säätimet	Suuntapainikkeet, MODE, DISPLAY, MENU, VIEW, Xbox, kiertokytkin push
Polkimet	T3PM: 3 poljinta (kaasu, jarru, kytkin) korkeuden, etäisyyden ja kallistuksen säädöllä
Ylimääräinen jarrujousi	Kyllä, mukana tuleva sarja mahdollistaa 4 kokoonpanoa (pehmeä, keskitaso, kova, erittäin kova)
Yhteensopivuus	Xbox One, Xbox Series X|S, PC (Windows 10/11)
Kiinnitys	Pöydälle/työpöydälle (kiinnitysjärjestelmä + metalliruuvit) tai cockpitille (M6-ruuvit eivät sisälly)
Huolto	Puhdista pehmeällä ja kuivalla liinalla; älä käytä liuottimia
Turvallisuus	Älä avaa laitetta; pelaa kengät jalassa; vältä pitkäaikaisia toistoliikkeitä
Takuu	2 vuotta (EU) toimituspäivästä; lakisääteinen takuu
Varaosat ja korjattavuus	Jarrujousisarja mukana; muita osia ei toimiteta; korjaus vain valmistajan toimesta
Mitat (pohja)	Noin 30 x 25 x 20 cm (arvio)
Paino (ohjauspyörä + polkimet)	Noin 5 kg (arvio)

Usein kysytyt kysymykset - T248X THRUSTMASTER

Kuinka kalibroida ohjauspyörä ja polkimet?

Ohjauspyörä kalibroituu automaattisesti, kun se kytketään verkkovirtaan ja konsoliin/PC:hen. Älä koske ohjauspyörään tämän vaiheen aikana (900° liikkeet). Polkimet kalibroituvat muutaman painalluksen jälkeen, kun peli on käynnistetty. Älä käytä niitä automaattikalibroinnin aikana.

Kuinka päivittää ohjauspyörän laiteohjelmisto?

Mene support.thrustmaster.com, klikkaa Ohjauspyörät / T248 ja sitten Firmware. Seuraa ohjeita ladataksesi ja asentaaksesi päivityksen.

Onko ohjauspyörä yhteensopiva Xbox Series X|S:n kanssa?

Kyllä, Thrustmaster T248X on yhteensopiva Xbox Onen ja Xbox Series X|S:n kanssa. Varmista, että pelit ovat ajan tasalla parhaan toiminnan takaamiseksi.

Kuinka säätää voimapalautteen voimakkuutta?

Paina MODE-painiketta, siirry FORCE-asetukseen. Voit säätää yleisvoimakkuutta 20–100 %. Valikko tarjoaa myös 3 FFB-profiilia (FFB 1 lineaarinen, FFB 2/3 tehostettu).

T-RDD-näyttö ei toimi Xboxissa, miksi?

T-RDD-näyttö (telemetrianäyttö) on tällä hetkellä yhteensopiva vain PC:n kanssa. Sitä ei tueta Xbox-konsoleissa. Katso yhteensopivien PC-pelien luettelo Thrustmasterin verkkosivuilta.

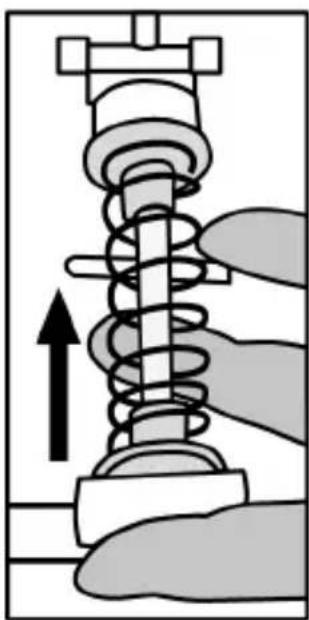

Kuinka vaihtaa jarrupolkimen jousi?

Irrota ohjauspyörä. Käytä mukana toimitettua 2,5 mm Allen-avainta polkimen irrottamiseen. Vaihda jousi johonkin 4 sarjasta (pehmeä, keskitaso, kova, erittäin kova). Noudata käsikirjan kaaviota tai videota Thrustmasterin verkkosivuilla.

Voinko kiinnittää ohjauspyörän cockpitille?

Kyllä, käytä kahta M6-ruuvia (eivät sisälly) pohjan kierteisiin. Ruuvien pituus ei saa ylittää tuen paksuutta + 12 mm. Asennuskuva on saatavilla Thrustmasterin tukisivustolla.

Mitä tehdä, jos ohjauspyörä ei reagoi tai on huonosti kalibroitu?

Sammuta konsoli/PC, irrota kaikki kaapelit, kytke ensin polkimet, sitten virtalähde, USB-kaapeli ja käynnistä uudelleen. Jos ongelma jatkuu, nollaa ohjauspyörä MODE-valikosta (RESET-vaihtoehto).

Kuinka käyttää E1–E4-koodereita?

Käännä kooderin valitsin ylös valitaksesi E1, E2, E3 tai E4 (näkyy näytöllä). Kun valittu, työnnä kooderia alaspäin "push", ylös "+", alas "-". Toiminnot vaihtelevat pelin mukaan.

Mistä löydän yhteensopivien pelien luettelon?

T248-yhteensopivien pelien luettelo on saatavilla osoitteessa support.thrustmaster.com kohdassa Ohjauspyörät / T248 / Peliasetukset. Sitä päivitetään säännöllisesti.

KÄYTTÖOHJE T248X THRUSTMASTER

Jotta T248-rattiohjain toimii oikein Xbox One-, Xbox Series X|S- ja PC-pelien kanssa, joudut ehkä asentamaan pelin automaattiset päivitykset (saatavilla, kun konsoli tai tietokone on yhdistetty internettiin).

TEKNISET OMINAISUUDET

1 T248-jalusta 2 Ratti 3 T-RDD (Thrustmaster Race Dash Display) -näyttö 4 Säätimen valintakytkin ja säätimen painotoiminto 5 "+ ja -" -säätimen valintakytkin 6 Kaksi magneettista vaihdevipua (ylös ja alas) 7 Suuntanäppäimet 8 Näkymäpainike Xbox-konsoleilla 9 MODE-painike

10 Xbox-painike 11 DISPLAY-painike 12 Valikkopainike Xbox-konsoleilla 13 Kiinnitysjärjestelmä 14 Metallinen kiinnitysruuvi 15 Virtakaapeli (EU/US tai UK...) (15a) ja muuntaja (15b) 16 USB-C (16a) - USB-A (16b) -kaapeli 17 Pikairrotettava USB-C-kaapeli – uros (17a) – naaras (17b)

18 Suuri ruuvikolo (kiinnitysjärjestelmää ja -ruuvia varten) 19 Ruuvikolot kilpaohjaamoon (ei mukana) kiinnittämistä varten 20 Kaapelinpidike 21 Virtalähteen liitin

22 Rattiohjaimen USB-C-liitin 23 Mini-DIN-liitin Thrustmaster-vaihdekepille, -käsijarrulle tai -hubille (kaikki myydään erikseen) 24 RJ12-liitin poljinsetille

VAROITUS

Lue tämä käyttöohje huolella ja talleta se myöhempää käyttöä varten, ennen kuin käytät tuotetta.

Varoitus – sähköiskun vaara

* Pidä tuote kuivassa paikassa, älä altista sitä pölylle tai auringonvalolle. * Älä väännä tai vedä liittimiä tai kaapeleita. * Älä kaada nestettä tuotteen tai sen liitinten päälle. * Älä aiheuta tuotteelle oikosulkua. * Älä pura tuotetta; älä heitä tuotetta tuleen tai altista sitä korkeille lämpötiloille. * Älä käytä muuta virtajohtoa kuin rattiohjaimen mukana tullutta. * Älä käytä virtajohtoa, mikäli johto tai sen liitin on vioittunut, haljennut tai hajonnut. * Varmista, että virtajohto on liitetty kunnolla sähköpistokkeeseen sekä rattiohjaimen jalustan takana olevaan liittimeen. * Älä avaa rattiohjainta: sisällä on osia, jotka eivät ole käyttäjien huollettavissa. Kaikista huolloista vastaa valmistaja, sen virallinen edustaja tai pätevä asentaja. * Käytä ainoastaan valmistajan määrittämiä kiinnitysjärjestelmiä/lisäosia. * Jos rattiohjain toimii epänormaalisti (jos sen äänet, lämpö tai tuoksut eivät vaikuta normaaleilta), lopeta käyttö välittömästi, irrota virtajohto sähköpistokkeesta ja irrota muut kaapelit. * Jos et käytä rattiohjainta pitempänä ajanjaksona, irrota sen virtajohto sähköpistokkeesta. * Sähköpistokkeen on oltava laitteiden lähellä ja helposti saatavilla.

Käytä vain käyttöohjeessa esitettyä virtalähdettä.

Virtalähteen tiedot

Julkaistut tiedot	Arvo	Yksikkö
Valmistajan nimi tai tavaramerkki, kaupparekisterinumero ja osoite	GUILLEMOT CORPORATION S.A.414 196 758 RennesPlace du GranierBP 9714335571 Chantepie CedexFrance
Mallin tunniste	A481-1852590D
Syöttöjännite	100–240	V
Vaihtosähkön syöttötaajuus	50–60	Hz
Lähtöjännite	18,5	V DC
Lähtövirta	2,6	A
Lähtöteho	47,9	W
Keskimääräinen hyötysuhde	87,8	%
Hyötysuhde alhaisella kuormituksella (10 %)	87,8	%
Kuormittamattoman tilan energiankulutus	0,1	W

Varmista, ettet tuki rattiohjaimen jalustassa olevia tuuletusaukkoja. Varmista optimaalinen tuuletus seuraavasti:

* Sijoita ratin jalusta siten, että se on ainakin 10 cm päässä seinästä. * Älä aseta jalustaa ahtaisiin tiloihin. * Älä peitä jalustaa. * Älä anna pölyn kertyä tuuletusaukkoihin.

Älä turvallisuussyistä johtuen käytä poljinsettiä ikinä paljain jaloin tai pelkät sukat jalassa.

THRUSTMASTER® KIELTÄÄ KAIKEN VASTUUN, MIKÄLI LOUKKAANTUMINEN JOHTUU POLJINSETIN KÄYTÖSTÄ ILMAN KENKIÄ.

Varoitus – ohjauspalautteen ja toistuvan liikkeen aiheuttamat vammat

Rattiohjaimen ohjauspalautteen käyttäminen voi johtaa lihas- tai nivelkipuihin. Välttääksesi mahdolliset ongelmat:

* Vältä pitkiä peli-istuntoja. * Vietä 10–15 minuutin tauko jokaisen pelitunnin jälkeen. * Mikäli tunnet väsymystä tai kipua käsissäsi, ranteissasi, säärissäsi tai jaloissasi, lopeta pelaaminen ja lepää muutaman tunnin ajan, ennen kun aloitat uudelleen. * Mikäli oireet tai kivut jatkuvat aloittaessasi pelin uudelleen, lopeta pelaaminen ja kysy neuvoa lääkäriltä. * Pidä lasten ulottumattomissa. * Pidä pelin aikana molemmat kädet oikeassa kohdassa rattia päästämättä kokonaan irti. * Älä aseta pelin aikana koskaan käsiäsi tai sormiasi polkimien alle tai poljinsetin lähelle. * Älä koskaan aseta kalibroinnin ja pelin aikana käsiäsi tai käsivarsiasi rattiohjaimen aukkojen läpi. * Varmista, että rattiohjaimen jalusta on kiinnitetty kunnolla tässä käyttöohjeessa esitetyllä tavalla.

Tuote on tarkoitettu vain käyttäjänsä käsiteltäväksi.

Vähintään 14 vuotta täyttäneille.

RASKAS TUOTE

Varo, ettet pudota tuotetta itsesi tai kenenkään muun päälle!

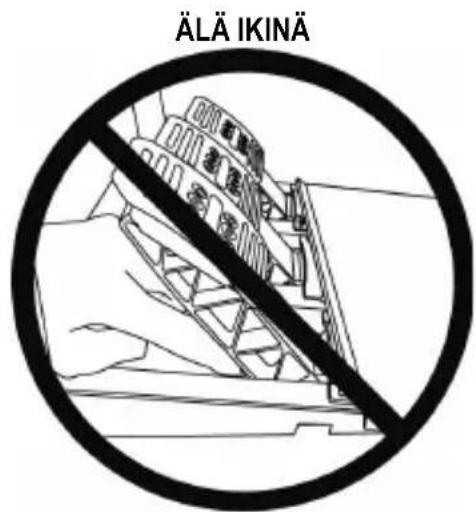

Varoitus – poljinsetin puristusvaara pelattaessa

* Pidä poljinsetti lasten ulottumattomissa. * Älä koskaan aseta pelin aikana sormiasi polkimien sivustan päälle tai lähelle. * Älä koskaan aseta pelin aikana sormiasi polkimien jalustan takaosan päälle tai lähelle. * Älä koskaan aseta pelin aikana sormiasi polkimien jalustan etuosan päälle tai lähelle.

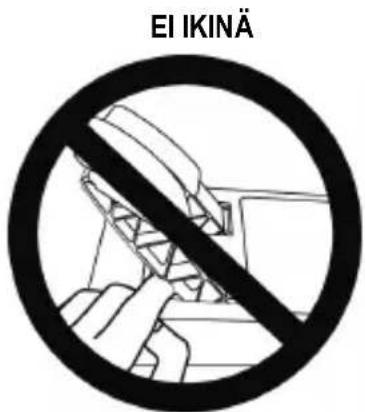

Varoitus – poljinsetin puristusvaara pelien ulkopuolella

* Varastoi poljinsetti turvalliseen paikkaan ja pidä se lasten ulottumattomissa.

RATTIOHJAIMEN KIINNITYS

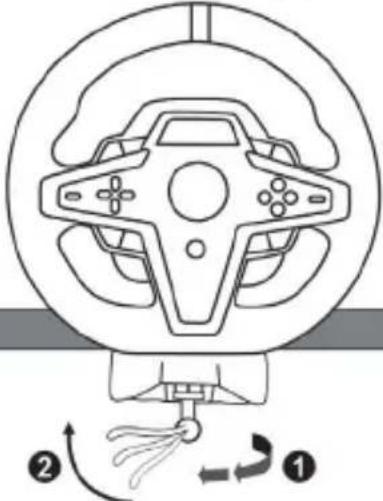

Rattiohjaimen kiinnitys pöytään

Aloita kiinnittämällä ratin alaosaan:

- virtalähde (21);

- pikairrotettava USB-C-kaapeli (17a) USB-C-liittimeen (22);

- T3PM-poljinsetti (24).

Muista seurata eri kaapeleiden kulkureittejä ja kiinnitä kaapelit kaapelinpidikkeeseen (20).

1. Aseta rattiohjain pöydälle tai mille tahansa horisontaaliselle, tasaiselle ja vakaalle pinnalle.
2. Aseta kiinnitysruuvi (14) kiinnitysjärjestelmään (13), kiristä sitten laite kääntämällä ruuvia vastapäivään, sen mennessä rattiohjaimen pohjassa olevaan suureen, kierteillä varustettuun reikään (18), kunnes ratti on täysin vakaa.

VAROITUS: Älä koskaan kiristä pelkästään ruuvia ilman, että kiinnitysjärjestelmä on paikallaan! (Se voi vahingoittaa rattiohjainta.)

LIITTÄMINEN/ IRROTTAMINEN	SUUNTA
Kiinnitys: Käännä ruuvia vastapäivään
Irrotus: Käännä ruuvia myötäpäivään

Rattiohjaimen kiinnitys kilpaohjaamoon (ei mukana)

1. Aseta rattiohjaimen jalusta ohjaamon levylle.
2. Kiinnitä kaksi M6-ruuvia (ei mukana) ohjaamon levyyn ja kahteen pieneen ruuvikoloon, jotka löytyvät rattiohjaimen alapuolelta (19).

Kahden M6-ruuvin pituudet eivät saa ylittää levyn paksuutta yli 12 millimetrillä (0,47 tuumalla); pidemmät ruuvit voivat vahingoittaa rattiohjaimen jalustan sisäisiä komponentteja.

1. Voit tarpeen vaatiessa myös ruuvata tavallisen kiinnitysjärjestelmän (13, 14) suureen ruuvikoloon (18).

T248-rattiohjaimen asennuskaaviot ohjaamoihin ja muihin tukiin löytyvät osoitteesta https://support.thrustmaster.com: napsauta Racing Wheels (Rattiohjaimet) / T248 ja sitten Template - Cockpit setup (Malli – ohjaamoasennus).

ASENNUS

RATTIOHJAIMEN JA POLJINSETIN AUTOMAATTINEN KALIBROINTI

Ratti kalibroi itsensä automaattisesti, kun rattiohjain kiinnitetään sähköpistokkeeseen ja rattiohjaimen USB-liitin yhdistetään Xbox-konsoliin tai PC-tietokoneeseen.

Toimenpiteen aikana rattiohjain kääntyy nopeasti vasemmalle ja oikealle, kattaen 900 asteen kulman, ennen kuin se pysähtyy keskelle.

VAROITUS:

Älä koskaan koske rattiohjaimeen sen kalibroidessa itseään!

(Se voi johtaa virheelliseen kalibrointiin ja/tai vammoihin.)

Älä ikinä yhdistä poljinsettiä rattiohjaimen jalustaan (tai irrota sitä jalustasta), kun se on yhdistetty järjestelmään, tai pelin aikana (se voi johtaa virheelliseen kalibrointiin).

Yhdistä poljinsetti aina ennen rattiohjaimen yhdistämistä järjestelmään.

Kun rattiohjaimen kalibrointi on suoritettu ja peli käynnistetty, polkimet kalibroivat itsensä automaattisesti muutaman painalluksen jälkeen.

VAROITUS:

Älä ikinä paina polkimia rattiohjaimen

itsekalibrointivaiheen aikana, tai kun peliä ladataan!

(Se voi johtaa virheelliseen kalibrointiin.)

Jos rattiohjain ja/tai poljinsetti ei toimi oikein tai ne eivät vaikuta oikein kalibroiduilta:

Sammuta konsoli (tai PC) ja irrota rattiohjain täysin. Yhdistä sitten kaikki johdot (mukaan lukien virtajohto ja poljinsetti) ja käynnistä konsoli (tai PC) sekä peli uudelleen.

ASENNUS XBOX-KONSOLILLE

1. Yhdistä T3PM-poljinsetti jalustan RJ12-liittimeen (24).
2. Yhdistä virtakaapeli ja virtalähde sähköpistokkeeseen.
3. Yhdistä USB-C-kaapeli (17) jalustan USB-C-porttiin (22).
4. Yhdistä USB-C/USB-A-kaapeli (16) USB-C-kaapeliin (17) ja Xbox-konsolin USB-A-porttiin.

Kun konsolin virta on päällä, rattiohjain kalibroi itsensä automaattisesti.

Olet nyt pelivalmis!

Huomautus:

Lista T248-rattiohjaimen kanssa yhteensopivista Xbox-peleistä löytyy täältä: https://support.thrustmaster.com (osiosta Racing Wheels (Rattiohjaimet) / T248 / Games Settings (Peliasetukset)). Listaa päivitetään säännöllisesti.

ASENNUS PC-TIETOKONEELLE

1. Mene osoitteeseen https://support.thrustmaster.com ja lataa ajurit ja ohjauspalautteen ohjelmisto tietokoneelle. Napsauta Racing Wheels (Rattiohjaimet) / T248 / Drivers (Ajurit).
2. Yhdistä T3PM-poljinsetti jalustan RJ12-liittimeen (24).
3. Yhdistä virtakaapeli ja virtalähde sähköpistokkeeseen.
4. Yhdistä USB-C-kaapeli (17) jalustan USB-C-porttiin (22).
5. Yhdistä USB-C/USB-A-kaapeli (16) USB-C-kaapeliin (17) ja PC-tietokoneen USB-A-porttiin.

Olet nyt pelivalmis!

Huomautus:

- Rattiohjain tunnistetaan ohjauspaneelissa ja peleissä Thrustmaster Advanced Racer -nimen alla.

RATTIOHJAIMEN LAITEOHJELMISTON PÄIVITTÄMINEN

Vieraile osoitteessa https://support.thrustmaster.com.

Napsauta Racing Wheels (Rattiohjaimet) / T248 / Firmware (Laiteohjelmisto) ja seuraa sitten lataus- ja asennusohjeita.

MÄÄRITYKSET XBOX-KONSOLILLE

Huomautus:

• Telemetriatietoja esittävä näyttö (T-RDD) ei ole tällä hetkellä yhteensopiva Xbox-konsolien kanssa (se on ainoastaan PC-yhteensopiva).
• Osa toiminnoista (säätimet ja toimintopainikkeiden määrä) ovat konsolin protokollien rajoittamia.
• Xboxilla rattiohjaimen LSB- ja RSB-painikkeet toimivat vain joissain tulevissa peleissä (tämän toiminnon omaavien pelien listaa päivitetään säännöllisesti).

MÄÄRITYKSET TIETOKONEELLE

E1P=11↓	E2P=12↓	E3P=24↓	E4P=25↓
E1+=14↑	E2+=17↑	E3+=19↑	E4+=21↑
E1-=15↓	E2-=16↓	E3-=18↓	E4-=20↓

E1-/E2-/E3-/E4-SÄÄDINTEN KÄYTTÖ

Voit valita aktiivisen säätimen painamalla säätimen valintakytkintä (4) ylös. Aktiivinen säädin esitetään näytöllä: E1, E2, E3, E4 järjestyksessä, jonka jälkeen E1... ja niin edelleen.

Kun säädin (E1, E2, E3 tai E4) on valittu, siihen liittyvät toiminnot ovat seuraavat:

• Push (P) – paina säätimen valintakytkintä (4) alas.
• Paina oikeanpuoleista säätimen valintakytkintä (5) ylös.
• Paina oikeanpuoleista säätimen valintakytkintä (5) alas.

Sitä vastaava toiminto esitetään näytöllä.

Huomautus:

• E1-, E2-, E3- ja E4-säätimet toimivat useimmissa peleissä.
• Näytöllä esitettävät telemetriatiedot toimivat peleissä, jotka ovat yhteensopivia Thrustmaster SDK -ohjelmistokehityspaketin kanssa. Lista yhteensopivista peleistä löytyy täältä: https://support.thrustmaster.com (osiosta Racing Wheels (Rattiohjaimet) / T248 / Games Settings (Peliasetukset)). Listaa päivitetään säännöllisesti.

MODE-PAINIKE

TIETOJEN ESITTÄMINEN RATTIOHJAIMESSA JA RATTIOHJAIMEN SEKÄ POLJINSETIN ASETUSTEN SÄÄTÄMINEN

Paina MODE-painiketta (9) astuaksesi MODE-valikkoon (TILA).

Vain kaksi ensimmäistä osiota ovat näkyvissä, kun olet tässä valikossa.

ABOUT

Liiku tässä valikossa seuraavasti suuntanäppäimiä (7) käyttämällä:

Navigointi		Näyttö	Tiedot/asetukset
8 tasoa	2 asetusta	XBOX/PCValitse järjestelmä:Xbox-konsoli tai PC-tietokone	-Xbox-konsolin valinta (oletus)- PC-järjestelmän valintaHuomautus: Vahvista valintapainamalla MODE-painiketta (9).Valinta tallennetaan, kun EXIT ilmestyy ruudulle.
	3 näyttöä	ABOUTYleiset tiedot	-Rattiohjaimen jalustan laiteohjelmiston versio-mini-DIN-liittimeen (23) yhdistetyn laitteen nimi-RJ12-liittimeen (24) yhdistetyn poljinsetin tyyppi
	3 asetusta	FFBValitse ohjauspalautteen profili(Tutustu FFB-PROFIILIDIAGRAMMIN osioon)	- FFB 1- FFB 2 (oletus)- FFB 3
	6 asetusta	FORCEValitse ratin ohjauspalautteenyleinen voimakkuus.
	6 asetusta	ROT°Valitse kääntökulma(vain peleissä joissa kääntökulmaa ei määritetä automaattisesti)	- 270°- 360°- 540°- 720°- 900°- AUTO = Automaattinen (oletus)
	2 asetusta	PEDALValitse poljinsetin määritykset	-FLOOR: lattia-asento (oletus)- INV.: yläkiinnitysasento(kaasu- ja kytkinpolkimet ovatkäänteiset)
	1 näyttö	TEMPMoottorin lämpötila	Rattiohjaimen moottorin lämpötilaesitetään reaalajassa.
	1 asetus	RESETNollaa rattiohjain oletustilaan	-N: Ei-Y: KylläValitse Y ja paina sitten MODE-painiketta (9). Rattiohjain on nollattu,kun EXIT ilmestyy ruudulle.

FORCE

Sallii ratin kaikkien ohjauspalautetehosteiden reaaliaikaisen säädön (= suoraan kisassa), välillä 20–100 %.

FFB 1 -tehoste tarjoaa lineaarisen ohjauspalautteen. Tuntemasi ohjauspalaute vastaa täysin pelin pyytämää palautetta.

FFB 2 ja FFB 3

FFB 2- ja FFB 3 -tehosteet lisäävät ohjauspalautetta, jotta voimaa käytetään pelin pyytämää palautetta enemmän.

Huomautus:

• Vahvista valintasi painamalla MODE-painiketta (9). EXIT (POISTU) esitetään näytöllä, ennen kuin palaat oletusruudulle.
• Suuntanäppäimet (7) eivät ole käytössä pelissä eikä konsolin käyttöliittymässä, kun MODE-painike on käytössä.

DISPLAY-PAINIKE

(näytön kanssa yhteensopivissa PC-peleissä)

Huomautus:

• Lista T-RDD (Thrustmaster Race Dash Display) -näytön kanssa yhteensopivista peleistä löytyy täältä: https://support.thrustmaster.com (osiosta Racing Wheels (Rattiohjaimet) / T248 / Games Settings (Peliasetukset)). Listaa päivitetään säännöllisesti.
• DISPLAY-painike toimii vain näissä peleissä.
• DISPLAY-painike ei ole tällä hetkellä yhteensopiva Xbox-konsolien kanssa.

Paina DISPLAY-painiketta (11) astuaksesi DISPLAY-valikkoon (NÄYTTÖ).

Vain kaksi viimeistä osiota ovat näkyvissä, kun olet tässä valikossa.

Liiku tässä valikossa seuraavasti suuntanäppäimiä (7) käyttämällä:

Navigointi		Näyttö	Tiedot/asetukset
5 tasoa	Ei	Vaihteisto
	Ei	SPEEDNopeus
	5 asetusta eri osioissa esitettäväksi	RPMKäyntinopeus ja näkymä yhdeksälle osiolle	- REV >>: vasemmalta oikealle- REV <<: oikealta vasemmalle- REV >: ulkoa keskelle- REV <>: keskeltä ulospäin- REV --: osioita ei esitetä
	2 asetusta	POSSija	- DRI: sija kisassa- LAP: kierrosluku
	3 asetusta	TIMEAika	- PBL: paras henkilökohtainen kierrosaika- C L: nykyinen kierrosaika- L L: viimeisin kierrosaika

Huomautus:

• Vahvista valintasi painamalla DISPLAY-painiketta (11).
• Suuntanäppäimet (7) eivät ole käytössä pelissä eikä konsolin käyttöliittymässä, kun DISPLAY-painike on käytössä.

VINKKEJÄ JA USEIN KYSYTTYJÄ KYSYMYKSIÄ

Vieraile osoitteessa https://support.thrustmaster.com. Napsauta Racing Wheels (Rattiohjaimet) / T248 ja Manual (Käyttöohje) tai FAQ (UKK).

T3PM-POLJINSETTI

1 Poljinsetti 2 Kova lisäjousi (musta) 3 2,5 mm kuusiokoloavain 4 Jousen kiinnitystanko 5 Ylempi kiinnityspää rikalla

6 Elastinen pehmusterengas (valkoinen – Shore 70) 7 Ylempi muovinen välikappale (punainen) 8 Pehmeä jousi (hopeinen – asennettu valmiiksi) 9 Alempi muovinen välikappale (punainen)

VAROITUS

Lue tämä käyttöohje huolella ja talleta se myöhempää käyttöä varten, ennen kuin käytät tuotetta.

Älä turvallisuussyistä johtuen käytä poljinsettiä ikinä paljain jaloin tai pelkät sukat jalassa.

THRUSTMASTER® KIELTÄÄ KAIKEN VASTUUN, MIKÄLI LOUKKAANTUMINEN JOHTUU POLJINSETIN KÄYTÖSTÄ ILMAN KENKIÄ.

Varoitus – poljinsetin puristusvaara pelattaessa

* Pidä poljinsetti lasten ulottumattomissa. * Älä koskaan aseta pelin aikana sormiasi polkimien sivustan päälle tai lähelle. * Älä koskaan aseta pelin aikana sormiasi polkimien jalustan takaosan päälle tai lähelle. * Älä koskaan aseta pelin aikana sormiasi polkimien jalustan etuosan päälle tai lähelle.

POLJINSETIN AUTOMAATTINEN KALIBROINTI

• Älä ikinä yhdistä poljinsettiä rattiohjaimen jalustaan (tai irrota sitä jalustasta), kun se on yhdistetty Xbox-konsoliin, tai pelin aikana (se voi johtaa virheelliseen kalibrointiin).
• Yhdistä aina poljinsetti ensin, ennen kuin yhdistät rattiohjaimen konsoliin tai PC-tietokoneeseen.
• Kun rattiohjaimen kalibrointi on suoritettu ja peli käynnistetty, polkimet kalibroivat itsensä automaattisesti muutaman painalluksen jälkeen.
• Älä ikinä paina polkimia rattiohjaimen itsekalibrointivaiheen aikana, tai kun peliä ladataan! Se voi johtaa virheelliseen kalibrointiin.

Jos rattiohjain ja/tai poljinsetti ei toimi oikein tai ne eivät vaikuta oikein kalibroiduilta:

Sammuta konsoli ja irrota rattiohjain täysin. Yhdistä sitten kaikki johdot (mukaan lukien virtajohto ja poljinsetti) ja käynnistä konsoli sekä peli uudelleen.

POLJINSETIN YHDISTÄMINEN TUKEEN TAI OHJAAMOON

Poljinsetti voidaan yhdistää moneen erilaiseen ja yhteensopivaan tukeen (myydään erikseen) viittä M6-tyypin ruuvikoloa käyttämällä, jotka löytyvät jalustan alta. Kiinnitä kaksi M6-ruuvia (ei mukana) tukilevyn läpi kahteen pieneen ruuvikoloon, jotka löytyvät poljinsetin jalustan alapuolelta.

Tärkeää: M6-ruuvien pituudet eivät saa ylittää tuen paksuutta yli 12 millimetrillä (0,47 tuumalla), jotta vältät vahingoittamasta poljinsetin sisäisiä komponentteja.

Poljinsetin asennuskaaviot ohjaamoihin ja muihin tukiin löytyvät osoitteesta https://support.thrustmaster.com: napsauta Racing Wheels (Rattiohjaimet) / T3PM ja sitten Template - Cockpit setup (Malli – ohjaamoasennus).

POLJINSETIN SÄÄTÄMINEN

Jokainen kolmesta polkimesta sisältää:

• Poljinvarren (10) kahdella reiällä.
• Muovisen kärkituen (11) (asetetaan kärjen ja varren väliin) neljällä reiällä.
• Metallisen kärjen (12) usealla eri reiällä (yhdeksän kaasulle – kuusi jarrulle – kuusi kytkimelle).

HUOMIO: Muista kalibrointiongelmia välttääksesi aina irrottaa ratin USB-kaapeli konsolista tai PC:stä, ennen kuin teet mitään säätöjä poljinsettiisi.

Kaasupolkimen KORKEUDEN säätäminen

• Käytä mukana tulevaa 2,5 mm kuusiokoloavainta (3) avataksesi kaksi ruuvia, jotka pitävät metallisen kärjen (12) ja sen tuen (11) paikallaan.
• Valitse haluamasi korkeus, aseta ja kiristä sitten ruuvit uudelleen, jotta metallinen kärki (12) ja sen tuki (11) ovat tukevasti paikallaan.

Kolmen polkimen VÄLIN säätäminen

• Käytä mukana tulevaa 2,5 mm kuusiokoloavainta (3) avataksesi kaksi ruuvia, jotka pitävät metallisen kärjen (12) ja sen tuen (11) paikallaan.
• Valitse haluamasi asento (vasemmalla, keskellä tai oikealla), aseta ja kiristä sitten ruuvit uudelleen, jotta metallinen kärki (12) ja sen tuki (11) ovat tukevasti paikallaan.

Esimerkit jarrupolkimesta:

Keskiasento (oletus) Oikea asento

Mahdollisten väliasentojen määrä per poljin:

• Kolme kaasupolkimelle
• Kolme jarrupolkimelle
• Kolme kytkinpolkimelle

Poljinten KALLISTUKSEN säätäminen

• Käytä mukana tulevaa 2,5 mm kuusiokoloavainta (3) avataksesi kaksi ruuvia, jotka pitävät metallisen kärjen (12) ja sen tuen (11) paikallaan.
• Pyöritä muovista kärkitukea (11) 180° ja kiristä sitten ruuvit uudelleen, jotta metallinen kärki (12) ja sen tuki (11) ovat tukevasti paikallaan.

Esimerkit kaasupolkimesta:

Vähemmän kallistettu asento (oletus)

Enemmän kallistettu asento

Mahdollisten kallistusasentojen määrä per poljin:

• Kaksi kaasupolkimelle
• Kaksi jarrupolkimelle
• Kaksi kytkinpolkimelle

MUKANA TULLUT JARRUJOUSIEN SETTI Neljä säätö- ja asetusvaihtoehtoa jarrun vastukselle

Saat tämän säätimen avulla erilaisen jarrutustunteen ja -vastuksen. Voit joko asentaa sen tai olla asentamatta sitä, mieltymystesi mukaan.

Jarrun vastus Pehmeä		Keskitaso (oletus)	Kova Todella kova
Suositeltu käyttö	Työpöytä	Työpöytä	Poljinsetin tuki	Ohjaamo
Pehmeä hopeajousi (8)	x	x
Valkoinen elastinen pehmusterengas (6)	x x
Kova musta jousi (2)			x	x

1. Vedä alempaa muovista välikappaletta (9) kovaa puristaaksesi jousen kokoon ja poistaaksesi jousen kiinnitystangon (4) paikoiltaan.

Tapa 1:

1. Sijoita osat uusiin paikkoihinsa jousen kiinnitystangolla (4).

Aloita alemmasta muovisesta välikappaleesta (9), valitse sitten jousi (2) tai (8) ja aseta sitten ylempi muovinen välikappale (7).

1. Kun kokoonpano on valittu, asenna elastinen pehmusterengas (6).
2. Säädä rikalla varustettua ylempää kiinnityspäätä (5) ja aseta se kohdalleen.
3. Purista jousi vahvasti kokoon, jotta voit asettaa jousen kiinnitystangon (4) paikoilleen.

Jousen vaihdon esittävä video löytyy osoitteesta https://support.thrustmaster.com: napsauta Racing Wheels (Rattiohjaimet) / T3PM.

Kuluttajan takuutiedot

Maailmanlaajuinen, Guillemot Corporation S.A., jonka rekisteröity toimisto sijaitsee osoitteessa Place du Granier, B.P. 97143, 35571 Chantepie, France (tästä eteenpäin "Guillemot"), takaa asiakkaalle, että tämä Thrustmaster-tuote on materiaaleista ja työn laadusta johtuvista vioista vapaa takuuajan verran. Kaikki toimet sen noudattamiseksi on nostettava tämän aikarajan sisällä. Euroopan Union jäsenvaltioissa se vastaa kahta (2) vuotta Thrustmaster-tuotteen toimituksesta. Muissa maissa takuuaika vastaa Thrustmaster-tuotteen noudattamisvaatimusten aikarajaa sen maan asiaankuuluvien lakien mukaisesti, jonka asukas kuluttaja oli Thrustmaster-tuotteen ostopäivänä (mikäli kyseisessä maassa ei ole tällaisia vaatimuksia, takuuajan kesto on yksi (1) vuosi Thrustmaster-tuotteen ostopäivästä).

Yllä olevasta huolimatta ladattavilla akuilla on kuuden (6) kuukauden takuu ostopäivästä lähtien. Mikäli tuote vaikuttaa takuuajan aikana vialliselta, ota välittömästi yhteyttä tekniseen tukeen, joka kertoo noudettavista toimenpiteistä. Jos vika vahvistetaan, tuote täytyy palauttaa sen ostopaikkaan (tai muuhun teknisen tuen osoittamaan paikkaan).

Tämän takuun puitteissa kuluttajan viallinen tuote joko korvataan uudella tai palautetaan toimintakuntoon teknisen tuen valinnan mukaan. Jos takuuajan aikana Thrustmaster-tuotteelle tehdään korjaustoimia, mikä tahansa vähintään seitsemän (7) päivää kestänyt jakso, jolloin tuote ei ole käytettävissä, lisätään se jäljellä olevaan takuuaikaan (tämä jakso alkaa siitä päivästä, kun asiakas pyytää tukitoimia tai kun kyseessä oleva tuote luovutetaan korjattavaksi, mikäli korjaukseen luovuttamisen päivämäärä on myöhäisempi kuin tukitoimipyynnön). Mikäli asiaankuuluva laki sen sallii, Guillemotin ja sen tytäryhtiöiden täysi vastuuvelvollisuus (mukaan lukien välilliset vahingot) rajoittuvat Thrustmaster-tuotteen toiminnan palauttamiseen tai sen korvaamiseen uudella. Mikäli asiaankuuluva laki sen sallii, Guillemot kiistää kaikki takuut tuotteen myytävyydestä tai sopivuudesta tiettyyn tarkoitukseen.

Tämä takuu ei ole voimassa: (1) mikäli tuotetta on muokattu, avattu, muunneltu tai se on kärsinyt vahinkoa epäasiallisen tai huonon käytön, huolimattomuuden, onnettomuuden, tavallisen kulumisen tai minkä tahansa muun syyn johdosta, joka ei liity materiaali- tai valmistusvirheisiin (mukaan lukien, mutta rajoittumatta, Thrustmaster-tuotteen yhdistäminen epäsopivan osan kanssa, erityisesti virtalähteet, ladattavat akut, laturit tai muut tuotteet, joita Guillemot ei ole toimittanut tälle tuotteelle); (2) mikäli tuotetta on käytetty missä tahansa muussa kuin kotikäytössä, mukaan lukien ammattimaisessa tai kaupallisessa käytössä (esim. pelihuoneet, koulutus ja kilpailut); (3) mikäli vian ilmetessä teknisen tuen ohjeita ei ole noudatettu; (4) ohjelmistojen kohdalla, kyseisellä ohjelmistolla on erillinen takuu; (5) käyttöesineiden kohdalla (tuotteen eliniän aikana vaihdettavat osat: esim. kertakäyttöiset paristot, kuulokkeet tai kuuloketyynyt); (6) lisälaiteiden kohdalla (esim. kaapelit, kotelot, pussit, laukut ja rannekkeet); (7) mikäli tuote myytiin julkisessa huutokaupassa.

Tätä takuuta ei voi siirtää.

Tämä takuu ei vaikuta kuluttajan laillisiin oikeuksiin hänen maassaan, mitä tulee kuluttajatuotteiden myyntiin.

Ylimääräiset takuuehdot

Takuuajan aikana Guillemot ei lähtökohtaisesti tarjoa varaosia, sillä tekninen tuki on ainoa osapuoli, joka on valtuutettu avaamaan ja/tai korjaamaan Thrustmaster-tuotteita (pois lukien sellaiset korjaustoimet, joita tekninen tuki saattaa pyytää kuluttajaa tekemään kirjallisten ohjeiden kautta – esimerkiksi korjaustoimen yksinkertaisuuden ja salassapitotarpeiden puuttumisen vuoksi – ja toimittamalla kuluttajalla vaadittavat varaosat, jos ne ovat tarpeellisia).

Innovaatiosykleistä johtuen ja suojellakseen tietotaitoaan sekä liikesalaisuuksiaan Guillemot ei lähtökohtaisesti tarjoa mitään uudelleenkäsittelyilmoituksia tai varaosia Thrustmaster-tuotteille, joiden takuuaika on umpeutunut.

Vastuuvelvollisuus

Mikäli asiaankuuluva laki sen sallii, Guillemot Corporation S.A. (jäljempänä "Guillemot") ja sen tytäryhtiöt kiistävät vastuunsa kaikista vahingoista, jotka johtuvat yhdestä tai useammasta seuraavasta: (1) tuotetta on muokattu, avattu tai muunneltu; (2) kokoamisohjeita ei ole noudatettu; (3) epäasiallisen tai huonon käytön, huolimattomuuden tai onnettomuuden (esim. isku) johdosta; (4) tavallisen kulumisen johdosta; (5) tuotetta on käytetty missä tahansa muussa kuin kotikäytössä, mukaan lukien ammattimaisessa tai kaupallisessa käytössä (esim. pelihuoneet, koulutus ja kilpailut). Mikäli asiaankuuluva laki sen sallii, Guillemot ja sen tytäryhtiöt kiistävät vastuunsa kaikista vahingoista, jotka eivät liity tuotteen materiaali- tai valmistusvirheisiin (mukaan lukien, mutta rajoittumatta, ohjelmiston suoraan tai epäsuoraan aiheuttamat vahingot, tai yhdistämällä Thrustmaster-tuote minkä tahansa epäsopivan osan kanssa, mukaan lukien tietyt virtalähteet, ladattavat akut, laturit tai muut osat, joita Guillemot ei ole toimittanut tälle tuotteelle).

THRUSTMASTER®

TEKNINEN TUKI

© 2022 Guillemot Corporation S.A. Kaikki oikeudet pidätetään. Thrustmaster® on Guillemot Corporation S.A. -yhtiön rekisteröity tavaramerkki. Guillemot Corporation S.A. -yhtiön valmistama ja jakelema.

Microsoft, Xbox, Xbox "Sphere" -malli, Xbox Series X|S, Xbox One ja Windows 10/11 ovat Microsoft-konsernin yhtiöiden tavaramerkkejä.

Kaikki muut tavaramerkit ja tuotenimet ovat täten tunnustettuja ja haltijoidensa omaisuutta. Sisältö, mallit ja tavaraselosteet voivat muuttua ilman erillistä ilmoitusta ja vaihdella maasta toiseen. Valokuvat ja kuvitukset eivät ole sitovia. Suunniteltu Pohjois-Amerikassa ja Euroopassa, valmistettu Kiinassa.

YMPÄRISTÖNSUOJELUSUOSITUS

* Euroopan unionissa, Iso-Britanniassa ja Turkissa: Käyttöikänsä päätyttyä tätä tuotetta ei pidä laittaa kodin sekajätteeseen, vaan se tulee viedä sähkö- ja elektroniikkalaiteromun (SER/WEEE) keräyspisteeseen kierrätettäväksi.

Tämä vahvistetaan tuotteesta, käyttöohjeesta sekä pakkauksesta löytyvällä symbolilla.

Ominaisuuksistaan riippuen materiaalit voidaan kierrättää. Voit kierrätyksen ja muun sähkö- ja elektroniikkaromun käsittelyn avulla auttaa merkittävästi ympäristön suojelussa.

Ota yhteyttä paikallisiin viranomaisiin saadaksesi tietoa lähimmästä keräyspisteestä.

Muissa maissa: Noudata paikallisia sähkö- ja elektroniikkaromun kierrätyslakeja.

Pidä nämä tiedot tallessa. Värit ja koristeet voivat vaihdella.

Muoviset kiinnittimet ja tarrat tulee poistaa ennen tuotteen käyttöä.

* Voimassa vain EU:ssa, Iso-Britanniassa ja Turkissa

PRE XBOX ONE, XBOX SERIES X|S A PC

Käyttöopas
