Producttype	Stuurwiel met force feedback en T3PM-pedaalset
Merk en model	Thrustmaster T248X
Voeding	Netadapter 100-240 V, 50-60 Hz; uitgang 18,5 V DC, 2,6 A
Rotatiehoek	270°, 360°, 540°, 720°, 900° of automatisch
Force feedback	Ja, met 3 FFB-profielen (lineair, versterkt)
Ingebouwd scherm	T-RDD-scherm (Thrustmaster Race Dash Display) voor telemetrie (alleen compatibel met pc)
Connectiviteit	USB-C (stuur) naar USB-A (console/pc); RJ12-connector voor pedaalset; mini-DIN voor accessoires
Schakelpaddles	2 magnetische paddles (omhoog/omlaag)
Knoppen en bediening	Richtingsknoppen, MODE, DISPLAY, MENU, VIEW, Xbox, draaiknop met push
Pedaalset	T3PM: 3 pedalen (gas, rem, koppeling) met instelbare hoogte, afstand en helling
Extra remveer	Ja, inclusief set met 4 configuraties (zacht, gemiddeld, hard, ultrahard)
Compatibiliteit	Xbox One, Xbox Series X|S, pc (Windows 10/11)
Bevestiging	Op tafel/bureau (bevestigingssysteem + metalen schroef) of op cockpit (M6-schroeven niet meegeleverd)
Onderhoud	Reinigen met een zachte, droge doek; geen oplosmiddelen gebruiken
Veiligheid	Apparaat niet openen; met schoenen spelen; langdurige herhaalde bewegingen vermijden
Garantie	2 jaar (EU) vanaf levering; wettelijke conformiteitsgarantie
Onderdelen en repareerbaarheid	Remveerset inbegrepen; andere onderdelen niet meegeleverd; reparatie uitsluitend door fabrikant
Afmetingen (basis)	Ongeveer 30 x 25 x 20 cm (schatting)
Gewicht (stuur + pedaalset)	Ongeveer 5 kg (schatting)

Veelgestelde vragen - T248X THRUSTMASTER

Hoe kalibreer ik het stuur en de pedalen?

Het stuur kalibreert zichzelf automatisch wanneer het is aangesloten op de stroom en de console/pc. Raak het stuur niet aan tijdens deze fase (900°-bewegingen). De pedalen worden gekalibreerd na enkele keren indrukken zodra de game is gestart. Bedien ze niet tijdens de autokalibratie.

Hoe update ik de firmware van het stuur?

Ga naar support.thrustmaster.com, klik op Stuurwielen / T248 en vervolgens op Firmware. Volg de instructies om de update te downloaden en te installeren.

Is het stuur compatibel met Xbox Series X|S?

Ja, de Thrustmaster T248X is compatibel met Xbox One en Xbox Series X|S. Zorg ervoor dat de games up-to-date zijn voor optimale prestaties.

Hoe stel ik de kracht van de force feedback in?

Druk op de MODE-knop, navigeer naar de optie FORCE. U kunt de algemene kracht aanpassen van 20 tot 100%. Het menu biedt ook 3 FFB-profielen (FFB 1 lineair, FFB 2/3 versterkt).

Het T-RDD-scherm werkt niet op Xbox, waarom?

Het T-RDD-scherm (telemetriedisplay) is momenteel alleen compatibel met pc. Het wordt niet ondersteund op Xbox-consoles. Raadpleeg de lijst met compatibele pc-games op de Thrustmaster-website.

Hoe vervang ik de veer van het rempedaal?

Koppel het stuur los. Gebruik de meegeleverde inbussleutel 2,5 mm om het pedaal te demonteren. Vervang de veer door een van de 4 sets (zacht, gemiddeld, hard, ultrahard). Volg het schema in de handleiding of de video op de Thrustmaster-website.

Kan ik het stuur op een cockpit bevestigen?

Ja, gebruik twee M6-schroeven (niet meegeleverd) in de schroefgaten onder de basis. De schroeflengte mag niet groter zijn dan de dikte van de steun + 12 mm. Een montageplan is beschikbaar op de Thrustmaster-supportwebsite.

Wat te doen als het stuur niet reageert of verkeerd gekalibreerd is?

Zet de console/pc uit, koppel alle kabels los, sluit eerst de pedaalset aan, daarna de stroom, de USB-kabel, en zet weer aan. Als het probleem aanhoudt, reset het stuur via het MODE-menu (optie RESET).

Hoe gebruik ik de encoders E1 tot E4?

Beweeg de encoderschakelaar omhoog om E1, E2, E3 of E4 te kiezen (weergegeven op het scherm). Eenmaal geselecteerd, duw de encoder omlaag voor een 'push', omhoog voor '+', omlaag voor '-'. De acties variëren per game.

Waar vind ik de lijst met compatibele games?

De lijst met compatibele games voor de T248 is beschikbaar op support.thrustmaster.com onder de rubriek Stuurwielen / T248 / Spelinstellingen. Deze wordt regelmatig bijgewerkt.

GEBRUIKSAANWIJZING T248X THRUSTMASTER

Om er zeker van te zijn dat het T248-racestuur correct werkt met games voor de Xbox One, Xbox Series X|S en pc, moet u mogelijk de automatische updates voor de games installeren (beschikbaar wanneer het systeem met internet is verbonden).

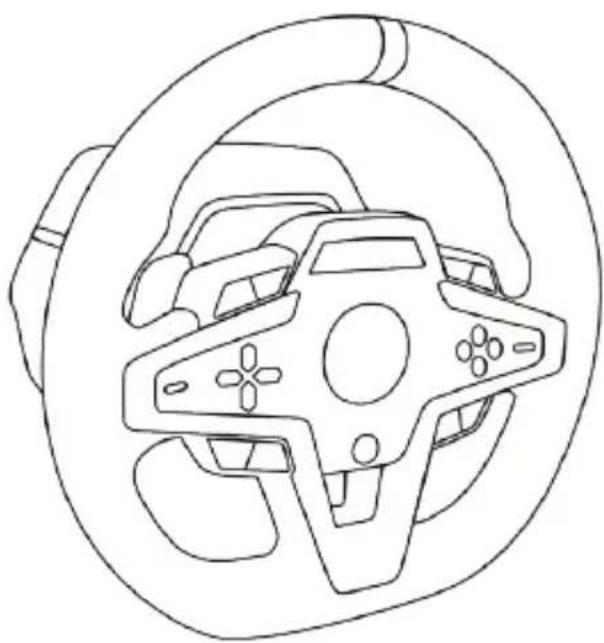

1 T248-stuurvoet 2 Stuurhoepel 3 T-RDD (Thrustmaster Race Dash Display)-scherm 4 Draaiknopselectieschakelaar en draaiknopdrukfunctie 5 + en - draaiknopselectieschakelaar 6 2 magnetische schakelflippers (op- en terugschakelen) 7 Richtingsknoppen 8 VIEW-knop op Xbox-consoles

9 MODE-knop 10 Xbox-knop 11 DISPLAY-knop 12 MENU-knop op Xbox-consoles 13 Bevestigingssysteem 14 Metalen bevestigingsbout 15 Netstroomkabel (EU/VS of VK...) (15a) en voedingsadapter (15b) 16 USB-C (16a) - USB-A (16b)-kabel 17 Quick Release USB-C-kabel – mannetje (17a) naar vrouwtje (17b))

18 Groot schroefgat (voor bevestigingssysteem en -bout) 19 Schroefgaten voor bevestiging aan een racecockpit (wordt niet meegeleverd) 20 Kabelgeleider 21 Connector voor voedingsadapter

22 USB-C-connector racestuur 23 Mini-DIN-connector voor Thrustmaster-shifter, -handrem of -hub (worden apart verkocht) 24 RJ12-connector voor pedaalset

WAARSCHUWING

Lees, voordat u dit product gebruikt, deze handleiding zorgvuldig door en bewaar hem om eventueel op een later tijdstip te kunnen raadplegen.

Waarschuwing – Elektrische schok

* Berg dit product op een droge plek op, uit de zon en stofvrij. * Trek nooit te hard aan een kabel of connector, en zorg dat er geen knikken in kabels komen. * Mors geen vloeistoffen op het product of op een connector. * Veroorzaak geen kortsluiting. * Haal het product nooit uit elkaar, gooi het niet in het vuur en stel het niet bloot aan hoge temperaturen. * Gebruik geen andere netstroomkabel dan de kabel meegeleverd bij het racestuur. * Gebruik de netstroomkabel nooit als de kabel, de stekkers of de connectoren zijn beschadigd, gescheurd of gebroken. * Controleer dat de netstroomkabel correct is aangesloten op het stopcontact en correct is aangesloten op de achterzijde van de voet van het racestuur. * Maak het stuur niet open. Er bevinden zich geen door de gebruiker te onderhouden of repareren onderdelen in. Alle reparaties dienen te worden uitgevoerd door de fabrikant, haar bevoegde vertegenwoordiger of een gekwalificeerd technicus. * Gebruik alleen door de fabrikant goedgekeurde hulpstukken en accessoires. * Als het racestuur zich vreemd gedraagt, bijvoorbeeld door rare geluiden te maken, heet te worden of te stinken, stop dan onmiddellijk met het gebruik, haal de stekker uit het stopcontact en maak alle andere kabels los. * Als het racestuur langere tijd niet wordt gebruikt, haal dan de stekker uit het stopcontact. * Het stopcontact moet in de buurt van de apparatuur zijn en moet goed bereikbaar zijn.

Gebruik geen andere voedingsadapter dan die vermeld wordt in de gebruiksinstructies.

Informatie voor voedingsadapter

Gepubliceerde informatie	Waarde	Eenheid
Naam of handelsmerk van fabrikant, commercieel inschrijvingsnummer en adres	GUILLEMOT CORPORATION S.A.414 196 758 RennesPlace du GranierBP 9714335571 Chantepie CedexFrankrijk
Modelidentificatie	A481-1852590D
Ingangsvoltage	100-240	V
Ingangswisselstroomfrequentie	50-60	Hz
Uitgangsvoltage	18,5	V DC
Uitgangsstroom	2,6	A
Uitgangsvermogen	47,9	W
Gemiddelde actieve efficiëntie	87,8	%
Efficiëntie bij lage belasting (10%)	87,8	%
Onbelast stroomverbruik	0,10	W

Blokkeer nooit de ventilatieopeningen op de voet van het stuur. Aanwijzingen voor optimale ventilatie:

* Plaats de voet van het stuur minimaal 10 cm van een muur. * Plaats de voet niet in een krappe ruimte. * Leg nooit iets over de voet heen. * Zorg dat de ventilatieopeningen stofvrij blijven.

Om veiligheidsredenen mogen de pedalen nooit met blote voeten worden bediend of met alleen sokken aan.

THRUSTMASTER® WIJST ELKE VERANTWOORDELIJKHEID AF IN GEVAL VAN LETSEL ALS GEVOLG VAN HET GEBRUIK VAN DE PEDAALSET ZONDER SCHOENEN AAN TE HEBBEN.

Waarschuwing - Mogelijk letsel ten gevolge van Force Feedback en repetitieve

bewegingen

Gamen met een Force Feedback-stuur kan leiden tot pijn in de gewrichten of de spieren. Hoe problemen te voorkomen:

* Vermijd langdurige gamesessies. * Neem na elk uur gamen een pauze van 10 tot 15 minuten. * Stop met gamen bij last van vermoeidheid of pijn in handen, polsen, armen, voeten of benen, en rust een paar uur voordat u weer verder gaat met gamen. * Stop al het gamen als de beschreven symptomen van pijn of ongemak blijven aanhouden tijdens het gamen en raadpleeg een huisarts. * Houd het stuur, de voet en de pedaalset buiten het bereik van kinderen. * Houd tijdens het gamen altijd twee handen in de juiste stand aan het stuur en laat het stuur nooit helemaal los. * Zorg er tijdens het gamen voor dat handen of vingers nooit in de buurt van of onder de pedalen of de pedaalset komen. * Steek tijdens het kalibreren en gamen nooit een vinger, hand of arm door de openingen van het racestuur. * Zorg er voor dat de voet van het racestuur stevig vast zit, zoals beschreven in deze handleiding.

Dit product mag alleen worden verplaatst door gebruikers van 14 jaar of ouder

ZWAAR PRODUCT

Wees voorzichtig en laat het product niet op uzelf of iemand anders vallen!

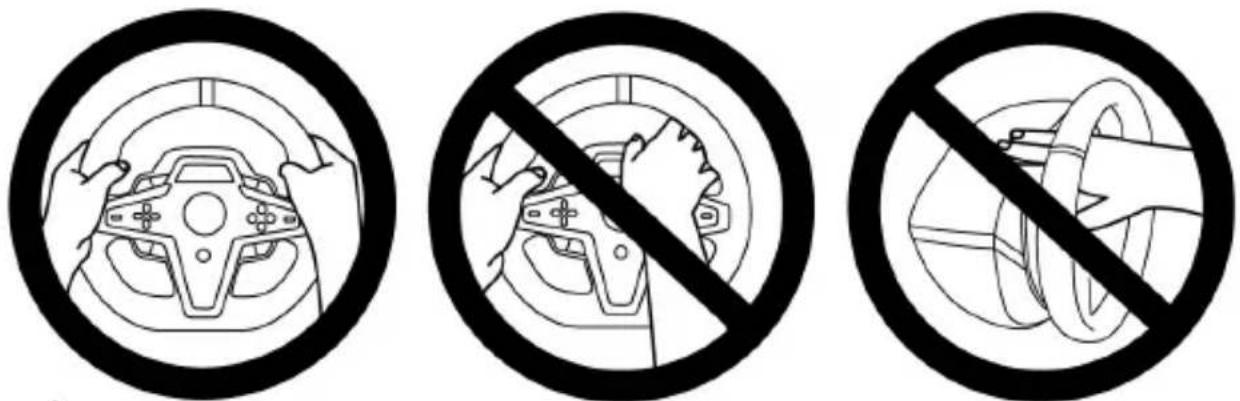

ALTIJD NOOIT NOOIT

Waarschuwing – Pedaalset beknellingsgevaar bij gebruik

* Houd de pedaalset buiten het bereik van kinderen. * Houd tijdens het gamen nooit uw vingers op of in de buurt van de zijkanten van de pedalenvoeten. * Houd tijdens het gamen nooit uw vingers op of in de buurt van de achterkant van de pedalenvoeten. * Houd tijdens het gamen nooit uw vingers op of in de buurt van de voorkant van de pedalenvoeten.

ALTIJD NOOIT NOOIT

Waarschuwing – Pedaalset beknellingsgevaar wanneer niet wordt gebruikt

* Berg de pedaalset op een veilige plaats op, buiten het bereik van kinderen.

Het racestuur op een tafel of werkblad bevestigen

Begin met het aansluiten op de onderkant van het stuur:

• de voedingsadapter (21);
• de Quick Release USB-C-kabel (17a) naar de USB-C-connector (22);
• de T3PM-pedaalset (24).

Leg de verschillende kabels zoals aangegeven en maak de kabels vast onder de kabelgeleider (20).

1. Plaats het racestuur op een tafel of een ander horizontaal, vlak en stabiel oppervlak.
2. Steek de bevestigingsbout (14) in het bevestigingssysteem (13) en draai de bout aan (tegen de klok in) zodat deze vast komt te zitten in het schroefgat (18) onder het racestuur en het stuur volledig stabiel is.

WAARSCHUWING: Draai de bout nooit in het racestuur zonder het bevestigingssysteem! (Daarmee kunt u het racestuur beschadigen).

BEVESTIGEN / VERWIJDEREN	RICHTING
Vastdraaien: Draai de bout tegen de wijzers van de klok in
Losdraaien: Draai de bout met de wijzers van de klok mee

Het racestuur aan een racecockpit bevestigen (wordt niet meegeleverd)

1. Plaats de voet van het racestuur op het cockpitpaneel
2. Draai twee M6-bouten (niet meegeleverd) in het cockpitpaneel en in de twee kleine schroefgaten aan de onderkant van het racestuur (19).

De M6-bouten mogen niet meer dan 12 mm langer zijn dan de dikte van het paneel. Langere bouten kunnen de componenten in de voet van het racestuur beschadigen.

1. Indien nodig kunt u ook het standaard bevestigingssysteem (13, 14) in het grote schroefgat (18) schroeven.

De setupschema's van het T248-racestuur voor cockpits en andere steunen zijn beschikbaar op https://support.thrustmaster.com. Klik op Racesturen / T248 en vervolgens Template - Cockpit Setup (Sjabloon - Cockpitsetup).

INSTALLATIE

RACESTUUR EN PEDAALSET AUTOMATISCH KALIBREREN

Het stuur kalibreert zichzelf automatisch wanneer u het stuur op een stopcontact aansluit en de USB-connector van het stuur op de Xbox-console of pc aansluit.

Tijdens deze kalibratie zal het stuur snel 900 graden linksom en rechtsom draaien voordat het stopt in de middenstand.

WAARSCHUWING:

Raak het stuur niet aan tijdens het automatisch kalibreren.

(Raakt u het stuur toch aan, dan kan dit leiden tot onjuiste kalibratie en/of persoonlijk letsel).

Sluit de pedaalset nooit aan op de voet van het racestuur of koppel deze nooit los van de voet terwijl het is aangesloten op het systeem of tijdens het gamen. Doet u dit toch, dan kan dat leiden tot onjuiste kalibratie.

Sluit altijd eerst de pedaalset aan voordat u het racestuur aansluit op het systeem.

Nadat de kalibratie van het racestuur gereed is en de game gestart is, zijn de pedalen automatisch gekalibreerd na een paar keer intrappen.

WAARSCHUWING:

Trap de pedalen nooit in

tijdens het zelfkalibreren van het stuur of tijdens het laden van de game.

(Dit kan leiden tot een onjuiste kalibratie).

Als het racestuur en de pedaalset niet goed werken of niet goed gekalibreerd lijken te zijn:

Zet de console (of pc) uit en koppel alle aansluitingen van het stuur los. Sluit daarna alle kabels weer aan, inclusief de voedingskabel en de pedaalset, en herstart de console (of pc) en de game.

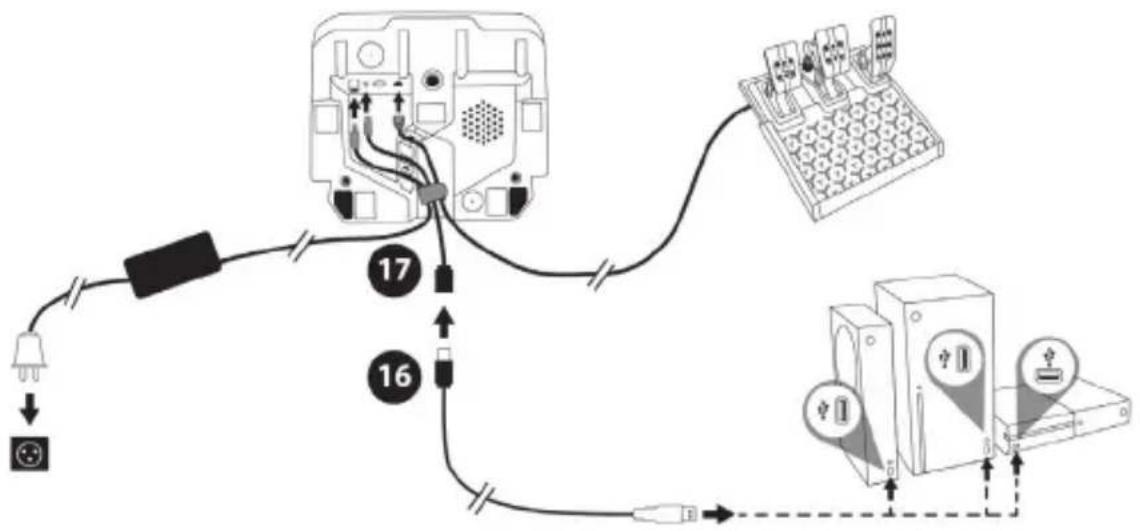

INSTALLATIE OP XBOX-CONSOLES

1. Sluit de T3PM-pedaalset aan op de RJ12-connector (24) van de voet.
2. Sluit de voedingsadapter aan op een stopcontact.
3. Sluit de USB-C-kabel (17) aan op de USB-C-poort (22) van de voet.
4. Sluit de USB-C/USB-A-kabel (16) aan op de USB-C-kabel (17) en op een USB-A-poort op de Xbox-console. Zodra de console stroom krijgt, zal het racestuur zichzelf automatisch kalibreren.

Nu kan er gespeeld worden!

Opmerking:

- De lijst van games die compatibel zijn met de Xbox-console en het T248-racestuur is beschikbaar op: https://support.thrustmaster.com (in de sectie Racesturen / T248 / Games-instellingen). Deze lijst wordt regelmatig bijgewerkt.

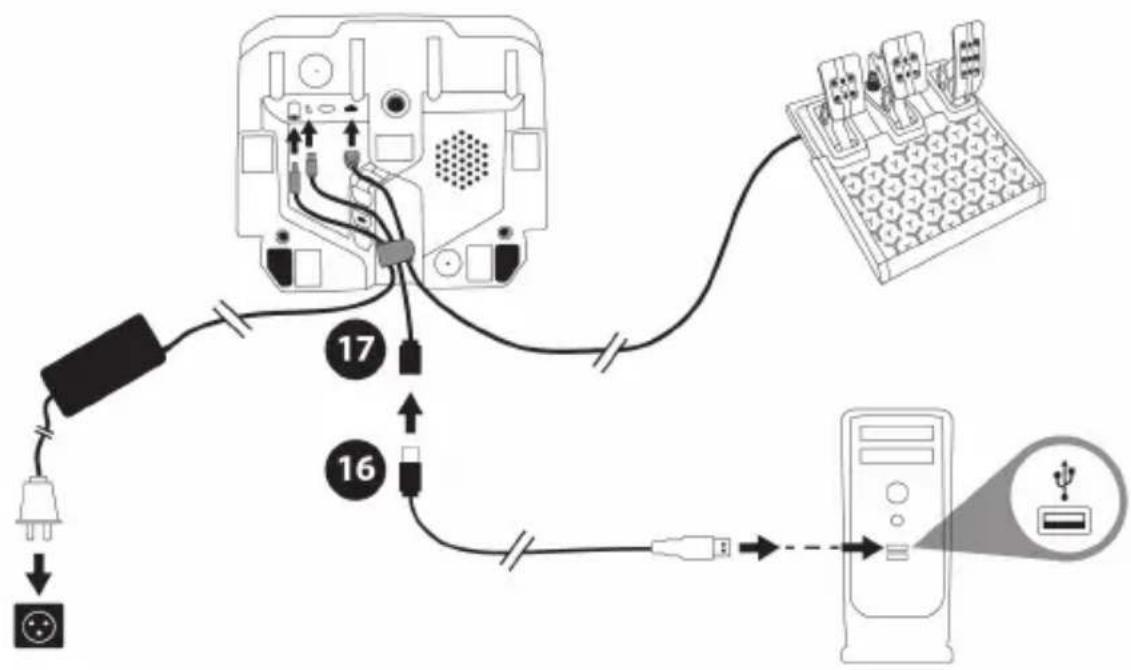

INSTALLATIE OP DE PC

1. Ga naar http://support.thrustmaster.com en download de drivers en de Force Feedback-software voor de PC. Klik op Racesturen / T248 / Drivers.
2. Sluit de T3PM-pedaalset aan op de RJ12-connector (24) van de voet.
3. Sluit de voedingsadapter aan op een stopcontact.
4. Sluit de USB-C-kabel (17) aan op de USB-C-poort (22) van de voet.
5. Sluit de USB-C/USB-A-kabel (16) aan op de USB-C-kabel (17) en op een USB-A-poort op de PC.

Nu kan er gespeeld worden!

Opmerking:

- In het configuratiescherm en in games, wordt het racestuur herkend als Thrustmaster Advanced Racer.

DE FIRMWARE VAN HET STUUR BIJWERKEN

Ga naar https://support.thrustmaster.com.

Klik op Racesturen / T248 / Firmware en volg de instructies.

MAPPING VOOR XBOX-CONSOLES

Let op:

• Het scherm met telemetrische informatie (T-RDD) is momenteel niet compatibel met Xbox-consoles (het is alleen compatibel met pc).
• Sommige functies (encoders, aantal actieknoppen) worden beperkt door het consoleprotocol.
• Op Xbox zijn de LSB- en RSB-knoppen op het racestuur alleen functioneel in sommige toekomstige spellen (de lijst van spellen met deze functie wordt regelmatig bijgewerkt).

MAPPING VOOR DE PC

E1P=11↓	E2P=12↓	E3P=24↓	E4P=25↓
E1+=14↑	E2+=17↑	E3+=19↑	E4+=21↑
E1-=15↓	E2-=16↓	E3-=18↓	E4-=20↓

DE DRAAIKNOPPEN E1 / E2 / E3 / E4 GEBRUIKEN

U kunt de actieve draaiknop selecteren door de draaiknopselectieschakelaar (4) omhoog te duwen. Het scherm toont de actieve draaiknop. E1, E2, E3, E4 opeenvolgend en vervolgens E1... enz.

Wanneer de draaiknop (E1, E2, E3 of E4) is geselecteerd, zijn de bijbehorende functies als volgt:

• Push (P) door de draaiknopselectieschakelaar (4) omlaag te duwen.
• door de draaiknopselectieschakelaar aan de rechterzijde (5) omhoog te duwen.
• door de draaiknopselectieschakelaar aan de rechterzijde (5) omlaag te duwen.

Het scherm toont de bijbehorende actie.

Opmerking:

• De draaiknoppen E1, E2, E3 en E4 werken in de meeste games.
• Het scherm toont functies voor telemetriegegevens in games compatibel met de Thrustmaster-SDK (Software Development Kit). Een overzicht van compatibele games is hier beschikbaar: https://support.thrustmaster.com (in de sectie Racesturen / T248 / Games-instellingen). Deze lijst wordt regelmatig bijgewerkt.

MODE-KNOP

INFORMATIE WEERGEVEN OP HET RACESTUUR EN HET RACESTUUR EN DE PEDAALSET CONFIGUREREN

Druk op de MODE-knop (9) om het MODE-menu (Modus-menu) te activeren. In het menu worden alleen de eerste twee segmenten weergegeven.

ABOUT

Gebruik in het menu de richtingsknoppen (7) als volgt:

Navigatie		Scherm	Informatie / opties
8 niveaus	2 opties	XBOX / PCSelecteer uw systeem:Xbox-console of PC	- Selectie van Xbox-console (standaard)- Selectie van PC-systeemOpmerking: Druk op de MODE-knop (9)om uw systeemkeuze te bevestigen. Uwselectie wordt opgeslagen zodra EXIT ophet scherm verschijnt.
	3 weergaven	ABOUTAlgemene informatie	- Firmwareversie van racestuurvoet- Naam van apparaat aangesloten op demini-DIN-connector (23)- Type pedaalset aangesloten op deRJ12-connector (24)
	3 opties	FFBSelecteer het ForceFeedback-profiel (zie desectie FFB-PROFIELSCHEMA)	- FFB 1- FFB 2 (standaard)- FFB 3
	6 opties	FORCESelecteer het algemeneForce Feedback-niveauvoor het stuur
	6 opties	ROT°Selecteer de draaihoek(alleen voor gameswaarin de draaihoekniet automatisch is)	- 270°- 360°- 540°- 720°- 900°- AUTO = automatisch (standaard)
	2 opties	PEDALSelecteer depedaalsetconfiguratie	- FLOOR: staande stand (standaard)- INV.: hangende stand(het gaspedaal en koppelingspedaalzijn omgekeerd)
	1 weergave	TEMPMotortemperatuur	Realtime weergave van demotortemperatuur van het stuur.
	1 optie	RESETZet het racestuur terugin de standaardmodus.	- N: Nee- Y: Jakies Y en druk vervolgens op de MODE-knop (9). Zodra EXIT op het schemverschijnt, is het racestuur opnieuwingesteld.

FORCE

Hiermee kunnen in realtime, dus tijdens het racen, alle Force Feedback-effecten van het racestuur worden aangepast, van 20 tot 100%.

Het FFB 1-effect levert lineaire Force Feedback. De kracht die de rijder voelt, is 100% in verhouding tot de kracht die de game vraagt.

FFB 2 en FFB 3

De FFB 2- en FFB 3-effecten versterken de Force Feedback om de kracht te benadrukken die de rijder voelt in verhouding tot de kracht die de game vraagt.

Opmerking:

• Druk op de MODE-knop (9) om uw keuzes te bevestigen: EXIT (AFSLUITEN) wordt weergegeven voordat uw standaardscherm weer verschijnt.
• Wanneer de MODE-knop is ingeschakeld, zijn de richtingsknoppen (7) uitgeschakeld in games en in de interface van de console.

DISPLAY-KNOP

DE WEERGAVE VAN TELEMETRIE-INSTELLINGEN CONFIGUREREN

(in pc-games die compatibel met het display zijn)

Opmerking:

• Het overzicht van pc-games compatibel met het T-RDD (Thrustmaster Race Dash Display)-scherm is hier beschikbaar: https://support.thrustmaster.com (in de sectie Racesturen / T248 / Games-instellingen). Deze lijst wordt regelmatig bijgewerkt.
• De DISPLAY-knop werkt alleen in deze games.
• De DISPLAY-knop is momenteel niet compatibel met Xbox-consoles.

Druk op de DISPLAY-knop (11) om het DISPLAY-menu te openen.

In dit menu worden alleen de eerste twee segmenten getoond.

Gebruik in het menu de richtingsknoppen (7) als volgt:

Navigatie		Scherm	Informatie / opties
5 niveaus	Nee	Shifter
	Nee	SPEEDSnelheid
	5 opties voor weergave van de segmenten	RPMToerental en weergavekeuze van de 9 segmenten	- REV >>: van links naar rechts- REV <<: van rechts naar links- REV >: van buiten naar midden- REV <>: van midden naar buiten- REV -: geen weergave op de segmenten
	2 opties	POSPositie	- DRI: positie in de race- LAP: aantal rondes
	3 opties	TIMETijd	- PBL: persoonlijk beste ronde- CL: huidige rondetijd- LL: laatste rondetijd

Opmerking:

• Druk op de DISPLAY-knop (11) om uw keuzes te bevestigen.
• Wanneer de DISPLAY-knop is ingeschakeld, zijn de richtingsknoppen (7) uitgeschakeld in games en in de interface van de console.

TIPS EN FAQ's

Ga naar https://support.thrustmaster.com. Klik op Racesturen / T248 en vervolgens op Handleiding of FAQ.

T3PM-PEDAALSET

1 Pedaalset 2 Extra harde veer (zwart) 3 2,5 mm inbussleutel 4 Veerborgstaaf 5 Bovenste borgkop met ring

6 Elastomeer dempring (wit – Shore 70) 7 Bovenste kunststof afstandhouder (rood) 8 Zachte veer (zilver – standaard geïnstalleerd) 9 Onderste kunststof afstandhouder (rood)

WAARSCHUWING

Lees, voordat u dit product gebruikt, deze handleiding zorgvuldig door en bewaar hem om eventueel op een later tijdstip te kunnen raadplegen.

Om veiligheidsredenen mogen de pedalen nooit met blote voeten worden bediend of met alleen sokken aan. THRUSTMASTER® WIJST ELKE VERANTWOORDELIJKHEID AF IN GEVAL VAN LETSEL ALS GEVOLG VAN HET GEBRUIK VAN DE PEDAALSET ZONDER SCHOENEN AAN.

Waarschuwing – Pedaalset beknellingsgevaar bij gebruik

* Houd de pedaalset buiten het bereik van kinderen. * Houd tijdens het gamen nooit uw vingers op of in de buurt van de zijkanten van de pedalenvoeten. * Houd tijdens het gamen nooit uw vingers op of in de buurt van de achterkant van de pedalenvoeten. * Houd tijdens het gamen nooit uw vingers op of in de buurt van de voorkant van de pedalenvoeten.

AUTOMATISCHE KALIBRATIE VAN DE PEDAALSET

BELANGRIJK

• Sluit de pedaalset nooit aan op de voet van het racestuur of koppel deze nooit los van de voet terwijl deze is aangesloten op de Xbox-console of tijdens het gamen. Doet u dit toch, dan kan dat leiden tot een onjuiste kalibratie.
• Sluit altijd eerst de pedaalset aan voordat u het racestuur aansluit op de console of de PC.
• Nadat de kalibratie van het racestuur gereed is en de game gestart is, zijn de pedalen automatisch gekalibreerd na een paar keer intrappen.
• Trap nooit de pedalen in tijdens het zelfkalibreren van het stuur of tijdens het laden van de game. Dit kan leiden tot een onjuiste kalibratie.

Als het racestuur en de pedaalset niet goed werken of niet goed gekalibreerd lijken te zijn:

Zet de console uit en koppel alle aansluitingen van het stuur los. Sluit daarna alle kabels weer aan, inclusief de voedingskabel en de pedaalset, en herstart de console en de game.

DE PEDAALSET AAN EEN STEUN OF COCKPIT BEVESTIGEN

De pedaalset kan aan een aantal verschillende compatibele (afzonderlijk aan te schaffen) steunen worden bevestigd met behulp van de vijf M6-schroefgaten die zich onder de voet bevinden. Draai ten minste twee M6-bouten (niet meegeleverd) door het steunpaneel en in de schroefgaten aan de onderkant van de pedaalsetvoet.

Belangrijk: om beschadiging van de interne onderdelen van de pedaalset te voorkomen, mogen de M6-bouten niet langer zijn dan de dikte van de steun plus een extra 12 mm.

De setupschema's van de pedaalset voor cockpits en andere steunen zijn beschikbaar op https://support.thrustmaster.com. Klik op Racesturen / T3PM en vervolgens Template - Cockpit Setup (Sjabloon - Cockpitsetup).

DE PEDAALSET VERSTELLEN

Elk van de drie pedalen bestaat uit:

• Een pedaalarm (10) met twee gaten.
• Een kunststof tussenstuk (11) (wordt geplaatst tussen het pedaal en de arm van het pedaal) met vier gaten.
• Een metalen pedaal (12) met meerdere gaten (negen voor het gaspedaal, zes voor het rempedaal en zes voor het koppelingspedaal).

LET OP: Om kalibratieproblemen te vermijden, moet u altijd de USB-kabel tussen stuur en console of pc loskoppelen voordat u een pedaal verstelt.

De HOOGTE van het gaspedaal afstellen

• Draai met behulp van de meegeleverde 2,5 mm inbussleutel (3) de twee bouten los waarmee het metalen pedaal (12) en de steun (11) vast zitten.
• Kies de gewenste pedaalhoogte en zet de twee bouten weer vast waarmee het metalen pedaal (12) en de steun (11) vast zitten.

De RUIMTE TUSSEN de drie pedalen afstellen

• Draai met behulp van de meegeleverde 2,5 mm inbussleutel (3) de twee bouten los waarmee het metalen pedaal (12) en de steun (11) vast zitten.
• Kies de gewenste pedaalstand (naar links, in het midden of naar rechts) en zet de twee bouten weer vast waarmee het metalen pedaal (12) en de steun (11) vast zitten.

Voorbeelden (in dit geval het rempedaal):

Aantal mogelijke standen van een pedaal:

• Drie voor gaspedaal
• Drie voor rempedaal
• Drie voor koppelingspedaal

De HOEK van een pedaal afstellen

• Draai met behulp van de meegeleverde 2,5 mm inbussleutel (3) de twee bouten los waarmee het metalen pedaal (12) en de steun (11) vast zitten.
• Draai de kunststof steun (11) 180° om en zet de twee bouten weer vast waarmee het pedaal (12) en de steun (11) vast zitten.

Voorbeelden (in dit geval het gaspedaal):

Minst gekantelde stand (standaard) Meest gekantelde stand

Aantal mogelijke hoekstanden van een pedaal:

- Twee voor gaspedaal

- Twee voor rempedaal

- Twee voor koppelingspedaal

MEEGELEVERDE SET REMVEREN

Vier mogelijke configuraties en instellingen voor remdrukkeracht

Als u deze mod monteert, krijgt u een ander gevoel en een andere tegendruk in het rempedaal.

U kunt de mod geheel naar wens wel of niet installeren.

Remtegendruk Zacht		Medium (standaard)	Hard Zeer hard
Aanbevolen gebruik	Tafelblad/werkblad	Tafelblad/werkblad	Pedaalsetsteun	Cockpit
Zachte zilveren veer (8)	x	x
Witte elastomeer dempring (6)		x		x
Harde zwarte veer (2)			x	x

1. Trek hard aan de onderste kunststof afstandhouder (9) om de ring samen te drukken en verwijder de veerborgstaaf (4).

Methode 1:

1. Plaats de onderdelen op de veerborgstaaf (4). Begin met de onderste kunststof afstandhouder (9), de gewenste veer ((2) of (8)), en tenslotte de bovenste kunststof afstandshouder (7).
2. Monteer daarna de elastomeer dempring (6).
3. Verstel de bovenste borgkop met ring (5) en zet deze op zijn plek.
4. Druk de veer goed samen om de veerborgstaaf (4) op zijn plek te kunnen zetten.

Een video die laat zien hoe de veer kan worden gewisseld, is te zien op https://support.thrustmaster.com : klik op Racesturen / T3PM.

Informatie met betrekking tot kopersgarantie

Wereldwijd garandeert Guillemot Corporation S.A., het statutair adres gevestigd aan de Place du Granier, B.P. 97143, 35571 Chantepie, Frankrijk, (hierna te noemen "Guillemot") aan de koper dat dit Thrustmaster-product vrij zal zijn van materiaal- en fabricagefouten gedurende een garantieperiode gelijk aan de tijd maximaal vereist om een restitutie/vervanging voor dit product te claimen. In landen van de Europese Unie komt dit overeen met een periode van twee (2) jaar vanaf het moment van levering van het Thrustmaster-product. In andere landen komt de garantieperiode overeen met de tijd maximaal vereist om een restitutie/vervanging voor dit Thrustmaster-product te claimen zoals wettelijk is vastgelegd in het land waarin de koper woonachtig was op de datum van aankoop van het Thrustmaster-product. Indien een dergelijk claimrecht niet wettelijk is vastgelegd in het betreffende land, geldt een garantieperiode van één (1) jaar vanaf datum aankoop van het Thrustmaster-product. Indien u in de garantieperiode een defect meent te constateren aan dit product, neem dan onmiddellijk contact op met Technical Support die u zal informeren over de te volgen procedure. Als het defect wordt bevestigd, dient het product te worden geretourneerd naar de plaats van aankoop (of een andere locatie die wordt opgegeven door Technical Support).

Binnen het gestelde van deze garantie wordt het defecte product van de koper gerepareerd of vervangen, zulks ter beoordeling van Technical Support. Indien het Thrustmaster-product tijdens de garantieperiode is onderworpen aan een dergelijk herstel, wordt elke periode van ten minste zeven (7) dagen waarin het product niet in gebruik is, opgeteld bij de resterende garantieperiode (deze periode loopt vanaf de datum van verzoek van de consument voor interventie of vanaf de datum waarop het product in kwestie beschikbaar is gesteld voor herstel als de datum waarop het product ter beschikking wordt gesteld voor herstel later is dan de datum van het verzoek om interventie). Indien toegestaan door van toepassing zijnde wetgeving, beperkt de volledige aansprakelijkheid van Guillemot en haar dochterondernemingen (inclusief de aansprakelijkheid voor vervolgschade) zich tot het repareren of vervangen van het Thrustmaster-product. Indien toegestaan door van toepassing zijnde wetgeving, wijst Guillemot elke garantie af met betrekking tot verhandelbaarheid of geschiktheid voor enig doel. Deze garantie is niet van kracht: (1) indien het product aangepast, geopend of gewijzigd is, of beschadigd is ten gevolge van oneigenlijk of onvoorzichtig gebruik, verwaarlozing, een ongeluk, normale slijtage, of enige andere oorzaak die niet gerelateerd is aan een materiaal- of fabricagefout (inclusief maar niet beperkt tot het combineren van het Thrustmaster-product met enig ongeschikt element waaronder in het bijzonder voedingsadapters, oplaadbare batterijen, opladers of enig ander element niet geleverd door Guillemot voor dit product); (2) als het product is gebruikt voor enig ander doel dan thuisgebruik, zoals maar niet exclusief een professioneel of commercieel doel (bijvoorbeeld game rooms, training, wedstrijden); (3) indien u zich niet houdt aan de instructies zoals verstrekt door Technical Support; (4) op software die onder een specifieke garantie valt; (5) op verbruiksartikelen (elementen die tijdens de levensduur van het product worden vervangen zoals bijvoorbeeld batterijen of pads van een headset of koptelefoon); (6) op accessoires (zoals bijvoorbeeld kabels, behuizingen, hoesjes, etuis, draagtassen of polsbandjes); (7) indien het product werd verkocht op een openbare veiling.

Deze garantie is niet overdraagbaar.

De wettelijke rechten van de koper die in zijn/haar land van toepassing zijn op de verkoop van consumentenproducten worden op generlei wijze door deze garantie beperkt.

Aanvullende garantiebepalingen

Gedurende de garantieperiode zal Guillemot in principe nooit reserveonderdelen leveren omdat Technical Support de enige partij is die bevoegd is een Thrustmaster-product te openen en/of te herstellen (met uitzondering van een herstelprocedure die de klant door Technical Support gevraagd wordt uit te voeren met behulp van schriftelijke instructies – omdat deze procedure bijvoorbeeld eenvoudig is en het herstelproces niet vertrouwelijk is – en door het verstrekken aan de consument van de benodigde onderdelen, indien van toepassing).

Gezien de innovatiecycli en om haar knowhow en handelsgeheimen te beschermen, zal Guillemot in principe nooit een herstelbeschrijving of reserveonderdelen verstrekken voor een Thrustmaster-product waarvan de garantieperiode is verstreken.

Aansprakelijkheid

Indien toegestaan door van toepassing zijnde wetgeving, wijzen Guillemot Corporation S.A. (hierna te noemen "Guillemot") en haar dochterondernemingen alle aansprakelijkheid af voor enige schade veroorzaakt door één van de volgende oorzaken: (1) indien het product aangepast, geopend of gewijzigd is; (2) de montage-instructies niet zijn opgevolgd; (3) oneigenlijk of onvoorzichtig gebruik, verwaarlozing, een ongeluk (bijvoorbeeld stoten); (4) normale slijtage; (5) het gebruik van het product voor enig ander doel dan thuisgebruik, zoals maar niet exclusief een professioneel of commercieel doel (bijvoorbeeld game-rooms, training, wedstrijden). Indien toegestaan onder van toepassing zijnde wetgeving, wijzen Guillemot en haar dochterondernemingen alle aansprakelijkheid af voor enige schade aan dit product niet gerelateerd aan een materiaal- of fabricagefout (inclusief maar niet beperkt tot enige schade direct of indirect veroorzaakt door enige software, of door het combineren van het Thrustmaster-product met enig ongeschikt element waaronder in het bijzonder voedingsadapters, oplaadbare batterijen, opladers of enig ander element niet geleverd door Guillemot voor dit product).

COPYRIGHT

©2022 Guillemot Corporation S.A. Alle rechten voorbehouden. Thrustmaster® is een geregistreerd handelsmerk van Guillemot Corporation S.A. Gefabriceerd en gedistribueerd door Guillemot Corporation S.A.

Microsoft, Xbox, het Xbox "Sphere" Design, Xbox Series X|S, Xbox One en Windows 10/11 zijn handelsmerken van de Microsoft groep bedrijven.

Alle andere handelsmerken en merknamen worden hierbij erkend en zijn eigendom van de respectieve eigenaren. Inhoud, ontwerp en specificaties kunnen zonder voorafgaande kennisgeving worden gewijzigd en kunnen per land verschillen. Aan foto's en illustraties kunnen geen rechten worden ontleend. Ontworpen in Europa en Noord-Amerika. Gefabriceerd in China.

AANBEVELINGEN VOOR DE BESCHERMING VAN HET MILIEU

In de Europese Unie, het Verenigd Koninkrijk en Turkije: gooi dit product na het einde van de levensduur niet weg met het normale afval, maar breng het naar het door uw gemeente aangewezen inzamelpunt voor elektrische en/of computerapparatuur.

Ter herinnering is hiertoe op het product, de gebruikshandleiding of de verpakking een symbool aangebracht.

De meeste materialen kunnen worden gerecycled. Door recycling en andere methoden voor verantwoorde verwerking van afgedankte elektrische en elektronische apparaten kunt u een belangrijke bijdrage leveren aan de

bescherming van het milieu.

Neem contact op met uw gemeente voor informatie over een inzamelpunt bij u in de buurt.

In alle andere landen: houd u aan de plaatselijk milieuwetgeving voor elektrische en elektronische apparaten.

Bewaar deze informatie. De kleuren en bestickering kunnen variëren.

Plastic bevestigingen en hechtmaterialen moeten van het product worden verwijderd voordat het wordt gebruikt.

*Alleen van toepassing in de EU, het VK en Turkije

T248

VOOR XBOX ONE, XBOX SERIES X|S EN PC

Gebruikershandleiding
