T248X - Joystick THRUSTMASTER - Bezplatný návod k obsluze

Typ produktu	Závodní volant s force feedbackem a pedálovou sadou T3PM
Značka a model	Thrustmaster T248X
Napájení	Síťový adaptér 100-240 V, 50-60 Hz; výstup 18,5 V DC, 2,6 A
Úhel natočení	270°, 360°, 540°, 720°, 900° nebo automatický
Force feedback	Ano, se 3 profily FFB (lineární, boost)
Integrovaný displej	Displej T-RDD (Thrustmaster Race Dash Display) pro telemetrii (kompatibilní pouze s PC)
Konektivita	USB-C (volant) na USB-A (konzole/PC); konektor RJ12 pro pedálovou sadu; mini-DIN pro příslušenství
Páčky řazení	2 magnetické páčky (nahoru/dolů)
Tlačítka a ovládání	Směrová tlačítka, MODE, DISPLAY, MENU, VIEW, Xbox, otočný enkodér s tlačítkem
Pedálová sada	T3PM: 3 pedály (plyn, brzda, spojka) s nastavením výšky, rozestupu a sklonu
Přídavná pružina brzdy	Ano, součástí je sada umožňující 4 konfigurace (měkká, střední, tvrdá, ultra-tvrdá)
Kompatibilita	Xbox One, Xbox Series X|S, PC (Windows 10/11)
Upevnění	Na stůl/pracovní desku (upevňovací systém + kovový šroub) nebo na cockpit (šrouby M6 nejsou součástí)
Údržba	Čistěte měkkým suchým hadříkem; nepoužívejte rozpouštědla
Bezpečnost	Neotvírejte zařízení; hrajte v botách; vyhněte se dlouhodobým opakovaným pohybům
Záruka	2 roky (EU) od data dodání; zákonná záruka shody
Náhradní díly a opravitelnost	Sada pružin brzdy součástí; ostatní díly nedodávány; opravy pouze výrobcem
Rozměry (základna)	Přibližně 30 x 25 x 20 cm (odhad)
Hmotnost (volant + pedály)	Přibližně 5 kg (odhad)

Často kladené otázky - T248X THRUSTMASTER

Jak zkalibrovat volant a pedály?

Volant se automaticky kalibruje po připojení k síti a konzoli/PC. Během této fáze se volantu nedotýkejte (pohyby o 900°). Pedály se zkalibrují po několika stlačeních po spuštění hry. Během autokalibrace je neaktivujte.

Jak aktualizovat firmware volantu?

Přejděte na support.thrustmaster.com, klikněte na Volanty / T248 a poté Firmware. Postupujte podle pokynů ke stažení a instalaci aktualizace.

Je volant kompatibilní s Xbox Series X|S?

Ano, Thrustmaster T248X je kompatibilní s Xbox One a Xbox Series X|S. Ujistěte se, že jsou hry aktualizovány pro optimální provoz.

Jak nastavit sílu force feedbacku?

Stiskněte tlačítko MODE, přejděte na možnost FORCE. Můžete upravit obecnou sílu od 20 do 100 %. Nabídka také nabízí 3 profily FFB (FFB 1 lineární, FFB 2/3 boostované).

Displej T-RDD nefunguje na Xbox, proč?

Displej T-RDD (zobrazení telemetrie) je v současnosti kompatibilní pouze s PC. Není podporován na konzolích Xbox. Seznam kompatibilních PC her naleznete na webu Thrustmaster.

Jak vyměnit pružinu brzdového pedálu?

Odpojte volant. Použijte přiložený imbusový klíč 2,5 mm k demontáži pedálu. Nahraďte pružinu jednou ze 4 sad (měkká, střední, tvrdá, ultra-tvrdá). Postupujte podle schématu v manuálu nebo videa na webu Thrustmaster.

Mohu připevnit volant na cockpit?

Ano, použijte dva šrouby M6 (nejsou součástí) do závitových otvorů pod základnou. Délka šroubů nesmí přesáhnout tloušťku podpěry + 12 mm. Plánek osazení je k dispozici na webu podpory Thrustmaster.

Co dělat, když volant nereaguje nebo je špatně kalibrován?

Vypněte konzoli/PC, odpojte všechny kabely, nejprve znovu připojte pedálovou sadu, poté napájení, USB kabel a zapněte. Pokud problém přetrvává, resetujte volant pomocí nabídky MODE (možnost RESET).

Jak používat enkodéry E1 až E4?

Posuňte volič enkodéru nahoru pro výběr E1, E2, E3 nebo E4 (zobrazeno na displeji). Po výběru stiskněte enkodér dolů pro „push“, nahoru pro „+“, dolů pro „-“. Akce se liší podle hry.

Kde najdu seznam kompatibilních her?

Seznam her kompatibilních s T248 je k dispozici na support.thrustmaster.com v sekci Volanty / T248 / Nastavení her. Je pravidelně aktualizován.

NÁVOD K OBSLUZE T248X THRUSTMASTER

Pro zajištění správného fungování závodního volantu T248 při hraní na Xbox One, Xbox Series X|S a PC, budete možná muset nainstalovat automatické aktualizace hry (k dispozici po připojení vaší konzole nebo PC k internetu).

TECHNICKÉ VLASTNOSTI

1 Základna T248 2 Volant 3 Obrazovka T-RDD (Thrustmaster Race Dash Display) 4 Přepínač enkodéru a enkodér s push funkcí 5 + a - přepínač enkodéru 6 2 magnetické řadicí páky (nahoru a dolů) 7 Směrová tlačítka 8 Tlačítko VIEW na konzolích Xbox 9 Tlačítko MODE

10 Tlačítko Xbox 11 Tlačítko DISPLAY 12 Tlačítko MENU na konzolích Xbox 13 Upevňovací systém 14 Kovový upevňovací šroub 15 Napájecí kabel (EU/US nebo UK...) (15a) a napájecí adaptér (15b) 16 Kabel USB-C (16a) - USB-A (16b) 17 Kabel USB-C pro rychlé uvolnění – samec (17a) do samice (17b))

18 Velký otvor se závitem (pro upevňovací systém a upevňovací šroub) 19 Otvory se závitem pro připevnění na závodní kokpit (není součástí) 20 Držák kabelu se suchým zipem 21 Konektor napájecího adaptéru

22 Konektor USB-C závodního volantu 23 Mini-DIN konektor pro Thrustmaster řadicí páku, ruční brzdu nebo hub (vše se prodává samostatně) 24 Konektor RJ12 pro sadu pedálů

Před použitím tohoto produktu si pečlivě přečtěte tuto příručku a uschovejte ji pro pozdější použití.

Varování - Úraz elektrickým proudem

* Uchovávejte výrobek na suchém místě a nevystavujte jej prachu nebo slunečnímu záření. * Neotáčejte ani netahejte za konektory a kabely. * Na produkt nebo jeho konektory nevylévejte žádnou tekutinu. * Nezkratujte výrobek. * Nikdy produkt nerozebírejte; nevhazujte jej do ohně a nevystavujte jej vysokým teplotám. * Nepoužívejte jiný napájecí kabel než ten, který je dodáván s vaším závodním volantem. * Nepoužívejte napájecí kabel, pokud je kabel nebo jeho konektory poškozené, roztřepené nebo zlomené. * Ujistěte se, že je napájecí kabel správně zapojen do elektrické zásuvky a správně připojen ke konektoru v zadní části základny závodního volantu. * Neotevírejte závodní volant: uvnitř nejsou žádné díly opravitelné uživatelem. Veškeré opravy musí provádět výrobce, jeho autorizovaný zástupce nebo kvalifikovaný technik. * Používejte pouze upevňovací systémy / příslušenství doporučené výrobcem. * Pokud závodní volant funguje neobvykle (pokud vydává neobvyklé zvuky, teplo nebo pachy), okamžitě jej přestaňte používat, odpojte napájecí kabel z elektrické zásuvky a odpojte ostatní kabely. * Pokud nebudete závodní volant delší dobu používat, odpojte jeho napájecí kabel z elektrické zásuvky. * Elektrická zásuvka musí být umístěna v blízkosti zařízení a musí být snadno přístupná.

Používejte pouze napájecí zdroj uvedený v pokynech pro uživatele.

Zveřejněné informace	Hodnota	Jednotka
Název nebo ochranná známka výrobce, obchodní registrační číslo a adresa	GUILLEMOT CORPORATION S.A.414 196 758 RennesPlace du GranierBP 9714335571 Chantepie CedexFrancie
Identifikátor modelu	A481-1852590D
Vstupní napětí	100 - 240	V
Vstupní frekvence AC	50 - 60	Hz
Výstupní napětí	18.5	V DC
Výstupní proud	2.6	A
Výstupní výkon	47.9	W
Průměrná aktivní účinnost	87.8	%
Účinnost při nízkém zatížení (10%)	87.8	%
Spotřeba energie bez zátěže	0.10	W

Ujistěte se, že neblokujete žádný z větracích otvorů na základně závodního volantu. Pro optimální větrání proveďte následující:

* Umístěte základnu volantu nejméně 10 cm od povrchů stěn. * Neumisťujte základnu do těsných prostor. * Nezakrývejte základnu. * Na větracích otvorech se nesmí hromadit prach.

Z bezpečnostních důvodů nikdy nepoužívejte sadu pedálů naboso

nebo když máte na nohou jen ponožky.

THRUSTMASTER® ODMÍTÁ VEŠKEROU ODPOVĚDNOST V PŘÍPADĚ ZRANĚNÍ V DŮSLEDKU POUŽITÍ PEDÁLOVÉ SADY BEZ BOT.

Varování - Zranění v důsledku Force Feedback a opakovaných pohybů

Hraní se závodním volantem Force Feedback může způsobit bolesti svalů nebo kloubů. Aby se předešlo problémům:

* Vyvarujte se zdlouhavých herních období. * Po každé hodině hry si dejte 10 až 15 minutové přestávky. * Pokud pocítíte únavu nebo bolest rukou, zápěstí, paží, chodidel nebo nohou, přestaňte hrát a na několik hodin si odpočiňte, než začnete znovu hrát. * Pokud příznaky nebo bolest přetrvávají, i když začnete znovu hrát, přestaňte hrát a poraďte se s lékařem. * Uchovávejte mimo dosah dětí. * Během hry nechte obě ruce správně umístěné na volantu, aniž byste jej úplně pustili. * Během hry nikdy nedávejte ruce ani prsty pod pedály ani kamkoli poblíž pedálu. * Během kalibrace a hraní nikdy nedávejte ruku ani paži do otvorů v závodním volantu. * Ujistěte se, že základna závodního volantu je řádně zajištěna podle pokynů v této příručce.

S výrobkem mohou zacházet pouze uživatelé starší 14 let

TĚŽKÝ VÝROBEK

Dejte pozor, abyste výrobek neupustili na sebe nebo na někoho jiného!

VŽDY NIKDY NIKDY

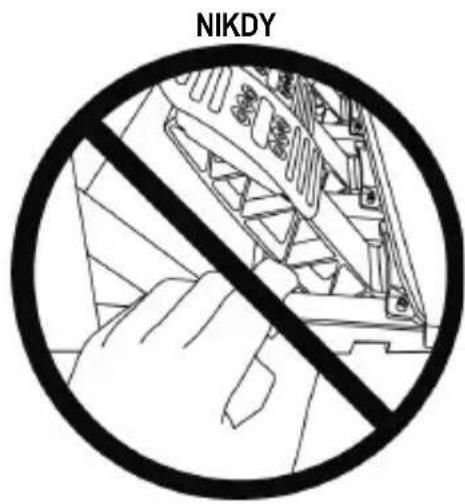

Varování – Nebezpečí skřípnutí pedálovou sadou při hře

* Pedálovou sadu uchovávejte mimo dosah dětí. * Během herní relace nikdy nedávejte prsty na nebo do blízkosti stran pedálů. * Během herní relace nikdy nedávejte prsty na nebo do blízkosti zadní části základny pedálů. * Během herní relace nikdy nedávejte prsty na nebo do blízkosti přední části základny pedálů.

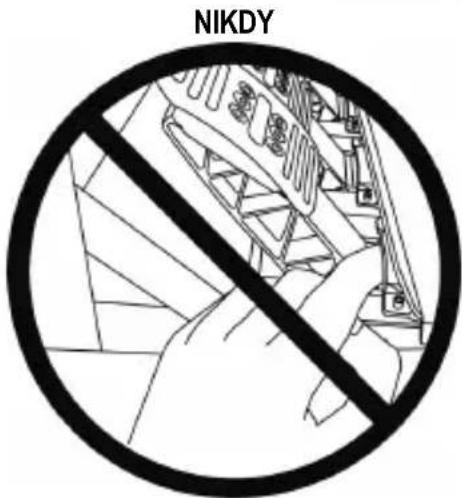

Varování – Nebezpečí skřípnutí pedálovou sadou, když nehrajete

* Uložte pedálovou sadu na bezpečném místě a uchovávejte ji mimo dosah dětí.

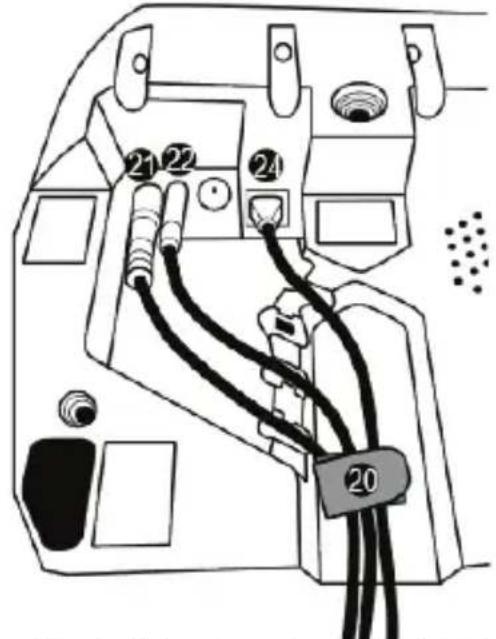

Připevnění závodního volantu na stůl nebo na pracovní plochu

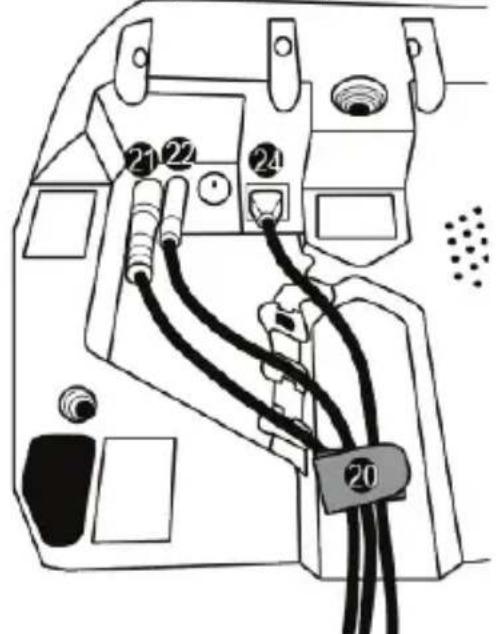

Na spodní straně volantu začněte připojením:

• napájecího adaptéru (21);
• kabelu USB-C (17a) pro rychlé uvolnění do konektoru USB-C (22);
• pedálové sady T3PM (24).

Ujistěte se, že různé kabely jsou umístěny ve správné dráze a připojte je pomocí držáku kabelu se suchým zipem (20).

1. Umístěte závodní volant na stůl nebo jiný vodorovný, rovný a stabilní povrch.
2. Upínací šroub (14) zasuňte do upínacího systému (13), zařízení potom utáhněte otočením šroubu proti směru hodinových ručiček tak, aby se zasunul do velké závitové díry (18) umístěné pod závodním volantem, a to dokud nebude volant dokonale stabilní.

UPOZORNĚNÍ: Nikdy neutahujte samotný šroub, aniž byste měli upínací systém na místě!

(Mohlo by dojít k poškození závodního volantu.)

PŘIPEVNĚNÍ / SEJMUTÍ	SMĚR
Pro utažení:Otočte šroubem proti směru hodinových ručiček
Pro uvolnění:Otočte šroubem po směru hodinových ručiček

Připevnění závodního volantu ke kokpitu (není součástí)

1. Umístěte základnu závodního volantu na polici kokpitu.
2. Zašroubujte dva šrouby M6 (nejsou součástí) do police kokpitu a do dvou otvorů se závitem na spodní straně závodního volantu (19).

Délka dvou šroubů M6 nesmí překročit tloušťku police o více než 0.47 palců/12 mm; delší šrouby by mohly poškodit interní komponenty základny závodního volantu.

1. V případě potřeby můžete do velkého otvoru se závitem (18) také našroubovat standardní upevňovací systém (13, 14).

Schémata nastavení závodního volantu T248 pro kokpity a další podpěry jsou k dispozici na https://support.thrustmaster.com: zvolte Racing Wheels (Závodní volanty) / T248, a poté Template - Cockpit Setup (Šablona - Nastavení kokpitu).

INSTALACE

AUTOMATICKÁ KALIBRACE ZÁVODNÍCH VOLANTŮ A PEDÁLOVÝCH SAD

Volant se automaticky kalibruje, když zapojíte závodní volant do elektrické zásuvky a připojíte USB konektor závodního volantu ke konzoli Xbox nebo k PC.

Během této fáze se závodní volant rychle otáčí doleva a doprava a pokrývá úhel 900 stupňů, než se zastaví ve středu.

VAROVÁNÍ:

Během fáze autokalibrace se nikdy závodního volantu nedotýkejte!

(Mohlo by to vést k nesprávné kalibraci a/nebo zranění osob.)

Nikdy nepřipojujte pedálovou sadu k základně závodního volantu (ani ji neodpojujte od základny), pokud je připojena k systému nebo během hry (mohlo by to vést k nesprávné kalibraci).

Pedálovou sadu připojte vždy před připojením závodního volantu k systému.

Jakmile je kalibrace závodního volantu dokončena a hra byla spuštěna, pedály jsou automaticky kalibrovány po několika stisknutích.

VAROVÁNÍ:

Nikdy nemačkejte pedály během autokalibrační fáze

závodního volantu nebo během načítání hry!

Pokud váš závodní volant a/nebo pedálová sada nefungují správně, nebo pokud se zdají být nesprávně kalibrovány:

Vypněte konzoli (nebo PC) a úplně odpojte závodní volant. Poté znovu připojte všechny kabely (včetně napájecího kabelu a pedálové sady) a restartujte konzoli (nebo PC) a vaši hru.

INSTALACE NA KONZOLÍCH XBOX

1. Připojte pedálovou sadu T3PM ke konektoru RJ12 (24) základny.
2. Připojte napájecí kabel a napájecí adaptér do elektrické zásuvky.
3. Připojte kabel USB-C (17) k portu USB-C (22) základny.
4. Připojte kabel USB-C/USB-A (16) ke kabelu USB-C (17) a k portu USB-A na konzoli Xbox. Jakmile je konzole zapnutá, váš závodní volant se automaticky kalibruje.

Nyní jste připraveni hrát!

Důležité poznámky:

- Seznam her kompatibilních s konzolí Xbox a závodním volantem T248 je k dispozici zde: https://support.thrustmaster.com (v sekci Racing Wheels (Závodní volanty) / T248 / Games Settings (Nastavení her)). Tento seznam je pravidelně aktualizován.

INSTALACE NA PC

1. Pro stažení ovladačů a softwaru Force Feedback pro PC navštivte https://support.thrustmaster.com. Zvolte Racing Wheels (Závodní volanty) / T248 / Drivers (Ovladače).
2. Připojte pedálovou sadu T3PM ke konektoru RJ12 (24) základny.
3. Připojte napájecí kabel a napájecí adaptér do elektrické zásuvky.
4. Připojte kabel USB-C (17) k portu USB-C (22) základny.
5. Připojte kabel USB-C/USB-A (16) ke kabelu USB-C (17) a k portu USB-A na počítači.

Nyní jste připraveni hrát!

Důležitá poznámka:

- Na ovládacím panelu a ve hrách je závodní volant rozpoznán pod názvem Thrustmaster Advanced Racer.

AKTUALIZACE FIRMWARU ZÁVODNÍHO KOLA

Zvolte Racing Wheels (Závodní volanty) / T248 / Firmware, a postupujte podle instrukcí.

MAPOVÁNÍ PRO KONZOLE XBOX

Důležité poznámky:

• Obrazovka zobrazující informace o telemetrii (T-RDD) momentálně není kompatibilní s konzolemi Xbox (je kompatibilní pouze s PC).
• Některé funkce (enkodéry, počet akčních tlačítek) jsou omezeny protokolem konzole.
• Na Xbox jsou tlačítka LSB a RSB na závodním kole funkční pouze v některých hrách, které budou vydány (seznam her s touto funkcí je pravidelně aktualizován).

MAPOVÁNÍ PRO PC

E1P=11↓	E2P=12↓	E3P=24↓	E4P=25↓
E1+=14↑	E2+=17↑	E3+=19↑	E4+=21↑
E1-=15↓	E2-=16↓	E3-=18↓	E4-=20↓

POUŽITÍ ENKODÉRŮ E1 / E2 / E3 / E4

Aktivní enkodér můžete vybrat stisknutím přepínače voliče enkodéru (4) nahoru. Na obrazovce se zobrazí aktivní enkodér: postupně E1, E2, E3, E4, a poté E1... a tak dále.

Když je vybrán enkodér (E1, E2, E3 nebo E4), jsou přidružené funkce následující:

• Push (P) zatlačením přepínače kodéru (4) dolů.
• zatlačením přepínače kodéru na pravé straně (5) nahoru.
• stisknutím voliče kodéru na pravé straně (5) dolů.

Odpovídající akce se zobrazí na obrazovce.

Důležité poznámky:

• Enkodéry E1, E2, E3 a E4 fungují ve většině her.
• Obrazovka zobrazující telemetrické informace funguje ve hrách kompatibilních s Thrustmaster SDK (sada pro vývoj softwaru). Seznam kompatibilních her je k dispozici zde: https://support.thrustmaster.com (v sekci Racing Wheels (Závodní volanty) / T248 / Games Settings (Nastavení her)). Tento seznam je pravidelně aktualizován.

TLAČÍTKO MODE

ZOBRAZENÍ INFORMACÍ O ZÁVODNÍM VOLANTU A KONFIGURACE ZÁVODNÍHO VOLANTU A SADY PEDÁLŮ

Stisknutím tlačítka MODE (9) přejděte do nabídky MODE (REŽIM).

Pokud jste v této nabídce, zobrazí se pouze první dva segmenty.

V této nabídce použijte směrová tlačítka (7) následujícím způsobem:

Navigace		Obrazovka	Informace / Možnosti
8 úrovní	2 možnosti	XBOX/PCVyberte svůjsystém: konzoliXbox nebo PC	- Výběr konzole Xbox (výchozí)- Výběr PC systémuPoznámka: Pro potvrzení volby systémustiskněte tlačitko MODE (9). Výběr se uloží, když se na obrazovce objeví EXIT.
	3 zobrazení	ABOUTObecnéinformace	- Verze firmwaru základny závodního volantu- Název zařizení připojeného ke konektoru mini-DIN (23)- Typ sady pedálů připojené ke konektoru RJ12 (24)
	3 možnosti	FFBVyberte profilForce Feedback(viz sekceSCHÉMAPROFILU FFB)	- FFB 1- FFB 2 (výchozí)- FFB 3
	6 možností	FORCEZvolte celkovou úroveň silového účinku volantu
	6 možností	ROT°Vyberte úhelotočení(pouze pro hry,ve kterých úhelotočení není automatický)	- 270°- 360°- 540°- 720°- 900°- AUTO = automatický (výchozí)
	2 možnosti	PEDALVybertekonfiguraci sady pedálů	- FLOOR: pozice na podlaze (výchozí)- INV.: zavěšená poloha(plynový pedál a spojkový pedál jsou opačně)
	1 zobrazení	TEMPTeplota motoru	Teplota motoru zobrazena v reálném čase
	1 možnost	RESETResetuje závodní kolo na výchozí režim.	- N: Ne- Y: AnoVyberte Y, poté zmáčkněte tlačitko MODE (9). Závodní volant se resetuje, když se na obrazovce objeví EXIT.

FORCE

Umožňuje nastavit v reálném čase (= přímo v závodě) všechny silové efekty závodního volantu v rozsahu 20 až 100 %.

Efekt FFB 1 poskytuje lineární Force Feedback. Síla, kterou cítíte, je 100% úměrná síle požadované hrou.

FFB 2 a FFB 3

Efekty FFB 2 a FFB 3 posilují Force Feedback, aby zdůraznily sílu, kterou cítíte ve vztahu k síle požadované hrou.

Důležité poznámky:

• Potvrďte své volby stisknutím tlačítka MODE (9): Před návratem na výchozí obrazovku se zobrazí EXIT (ODEJÍT).
• Směrová tlačítka (7) jsou ve hrách a v rozhraní konzole deaktivována, když je povoleno tlačítko MODE.

TLAČÍTKO DISPLAY

KONFIGURACE ZOBRAZENÍ NASTAVENÍ TELEMETRIE

(ve hrách pro PC, které jsou kompatibilní s obrazovkou)

Důležité poznámky:

• Seznam her pro PC, které jsou kompatibilní s obrazovkou T-RDD (Thrustmaster Race Dash Display) je k dispozici zde: https://support.thrustmaster.com (v sekci Racing Wheels (Závodní volanty) / T248 / Games Settings (Nastavení her)). Tento seznam je pravidelně aktualizován.
• Tlačítko DISPLAY funguje pouze v uvedených hrách.
• Tlačítko DISPLAY v současné době není kompatibilní s konzolemi Xbox.

Stisknutím tlačítka DISPLAY (11) přejděte do nabídky DISPLAY (ZOBRAZIT).

V této nabídce se zobrazí pouze poslední dva segmenty.

V této nabídce použijte směrová tlačítka (7) následujícím způsobem:

Navigace		Obrazovka	Informace / Možnosti
5 úrovní	Ne
		Převodovka
	Ne	SPEEDRychlost
	5 možností zobrazení napřič segmenty	RPMRPM a volba pohledu napřič 9 segmenty	- REV >>: zleva doprava- REV <<: zprava doleva- REV ><: z vně směrem do středu- REV <>: ze středu směrem ven- REV --: žádné zobrazení na segmentech
	2 možnosti	POSPozice	- DRI: pozice v závodě- LAP: počet kol
	3 možnosti	TIMECas	- PBL: nejlepší osobní čas na kolo- C L: aktuální čas na kolo- L L: čas posledního kola

Důležitá poznámka:

• Potvrďte své volby stisknutím tlačítka DISPLAY (11).
• Směrová tlačítka (7) jsou ve hrách a v rozhraní konzole deaktivována, když je povoleno tlačítko DISPLAY.

RŮZNÉ TIPY A FAQ

Navštivte https://support.thrustmaster.com. Zvolte Racing Wheels (Závodní volanty) / T248, a poté Manual (Návod) nebo FAQ (Časté otázky a odpovědi).

PEDÁLOVÁ SADA T3PM

1 Pedálová sada 2 Přídavná tvrdá pružina (černá) 3 2,5 mm imbusový klíč 4 Přídržná tyč pružiny 5 Horní přidržná hlavička s podložkou

6 Elastomerový tlumící prstenec (bílý – Shore 70) 7 Horní plastová rozpěrka (červená) 8 Měkká pružina (stříbrná – nainstalovaná ve výchozím nastavení) 9 Spodní plastová rozpěrka (červená)

UPOZORNĚNÍ

Před použitím tohoto produktu si pečlivě přečtěte tuto příručku a uschovejte ji pro pozdější použití.

Z bezpečnostních důvodů nikdy nepoužívejte sadu pedálů naboso

nebo když máte na nohou jen ponožky.

THRUSTMASTER® ODMÍTÁ VEŠKEROU ODPOVĚDNOST V PŘÍPADĚ ZRANĚNÍ V DŮSLEDKU

POUŽITÍ PEDÁLOVÉ SADY BEZ BOT.

Varování – Nebezpečí skřípnutí pedálovou sadou při hře

* Pedálovou sadu uchovávejte mimo dosah dětí. * Během herní relace nikdy nedávejte prsty na nebo do blízkosti stran pedálů. * Během herní relace nikdy nedávejte prsty na nebo do blízkosti zadní části základny pedálů. * Během herní relace nikdy nedávejte prsty na nebo do blízkosti přední části základny pedálů.

AUTOMATICKÁ KALIBRACE PEDÁLOVÉ SADY

DŮLEŽITÉ

• Nikdy nepřipojujte sadu pedálů k základně závodního volantu (ani ji neodpojujte od základny), pokud je připojena ke konzoli Xbox, nebo během hry (mohlo by to mít za následek nesprávnou kalibraci).
• Sadu pedálů připojte vždy před připojením závodního volantu ke konzoli nebo k počítači.
• Jakmile je kalibrace závodního volantu dokončena a hra byla spuštěna, pedály jsou automaticky kalibrovány po několika stisknutích.
• Nikdy nemačkejte pedály během fáze autokalibrace závodního volantu nebo během načítání hry! To by mohlo vést k nesprávné kalibraci.

Pokud váš závodní volant a/nebo pedálová sada nefungují správně, nebo pokud se zdají být nesprávně kalibrovány:

Vypněte konzoli a úplně odpojte závodní volant. Poté znovu připojte všechny kabely (včetně napájecího kabelu a pedálové sady) a restartujte konzoli a vaši hru.

PŘIPOJENÍ SADY PEDÁLŮ NA PODPĚRU NEBO KE KOKPITU

Sada pedálů může být připevněna k řadě různých kompatibilních podpěr (prodává se samostatně) pomocí pěti otvorů se závitem typu M6 umístěných pod základnou. Zašroubujte alespoň dva šrouby M6 (nejsou součástí dodávky) skrz podpěrnou polici a do otvorů se závitem na spodní straně základny sady pedálů.

Důležité: Délka dvou šroubů M6 nesmí překročit tloušťku vaší podpěry o více než 0.47 palců/12 mm; delší šrouby by mohly poškodit interní komponenty pedálové sady.

Schémata nastavení sady pedálů pro kokpity a další podpěry jsou k dispozici na https://support.thrustmaster.com: zvolte Racing Wheels (Závodní volanty) / T3PM, a poté Template - Cockpit setup (Šablona - Nastavení kokpitu).

SEŘÍZENÍ SADY PEDÁLŮ

Každý ze tří pedálů obsahuje:

• Rameno pedálu (10) se dvěma perforacemi.
• Plastová opěrka hlavy (11) (umístěná mezi hlavou a ramenem) se čtyřmi perforacemi.
• Kovová hlava (12) s více otvory (devět pro plyn - šest pro brzdu - šest pro spojku).

UPOZORNĚNÍ: Abyste předešli jakýmkoliv problémům s kalibrací, nezapomeňte před provedením jakýchkoli nastavení pedálu vždy odpojit kabel USB svého volantu od konzole nebo počítače.

Nastavení VÝŠKY plynového pedálu

• Pomocí přiloženého 2,5 mm imbusového klíče (3) odšroubujte dva šrouby, které drží kovovou hlavu (12) a její podpěru (11) na místě.
• Vyberte preferovanou výškovou polohu, poté zašroubujte a znovu utáhněte šrouby tak, aby kovová hlava (12) a její podpěra (11) pevně držely na místě.

Nastavení ROZESTUPU tří pedálů

• Pomocí přiloženého 2,5 mm imbusového klíče (3) odšroubujte dva šrouby, které drží kovovou hlavu (12) a její podpěru (11) na místě.
• Vyberte preferovanou polohu (doleva, na střed nebo doprava), poté zašroubujte a znovu utáhněte šrouby tak, aby kovová hlava (12) a její podpěra (11) byly pevně drženy na místě.

Příklady ilustrující brzdový pedál:

Počet možných pozic rozestupu na pedál:

• Tři pro plynový pedál
• Tři pro brzdový pedál
• Tři pro spojkový pedál

Úprava sklonu pedálů

• Pomocí přiloženého 2,5 mm imbusového klíče (3) odšroubujte dva šrouby, které drží kovovou hlavu (12) a její podpěru (11) na místě.
• Otočte plastovou opěrku hlavy (11) o 180°, poté zašroubujte a znovu utáhněte šrouby tak, aby kovová hlava (12) a její opora (11) pevně držely na místě.

Příklady ilustrující plynový pedál:

Méně nakloněná poloha (výchozí)

Více nakloněná poloha

Počet možných poloh sklonu na pedál:

• Dvě pro plynový pedál
• Dvě pro brzdový pedál
• Dvě pro spojkový pedál

SADA BRZDOVÝCH PRUŽIN, KTERÁ JE SOUČÁSTÍ 4 možné konfigurace a nastavení brzdné tlakové síly

Tento mod vám umožní zažít jiný pocit a odpor při brzdění. Podle svých preferencí je můžete nebo nemusíte nainstalovat.

Brzdný odpor Měkký		Střední (výchozí)	Tvrdý Velmi	tvrdý
Doporučené použití	Stůl	Stůl	Podpěra pedálové sady	Kokpit
Měkká stříbrná pružina (8)	x	x
Polstrovaný prstenec z bílého elastomeru (6)	x x
Tvrdá černá pružina (2)			x	x

1. Silným zatažením za spodní plastovou rozpěrku (9) stlačíte pružinu a sejmete tyčku zajišťující pružinu (4) z jejího místa.

Metoda 1:

1. Přemístěte různé prvky na tyčce přidržující pružinu (4).

Začněte spodní plastovou rozpěrkou (9), výběrem pružiny (2) nebo (8) a poté horní plastovou rozpěrkou (7).

1. Po zvolené konfiguraci nainstalujte elastomerový tlumicí kroužek (6).
2. Seřiďte horní přidržnou hlavu s podložkou (5) a umístěte ji na své místo.
3. Silně stlačte pružinu, aby se tyčka (4) zajistila na svém místě.

Video ukazující, jak vyměnit pružinu, je k dispozici na https://support.thrustmaster.com: zvolte Racing Wheels (Závodní volanty) / T3PM.

SPOTŘEBITELSKÉ INFORMACE O ZÁRUCE

Celosvětově, Guillemot Corporation S.A., jejíž sídlo se nachází na Place du Granier, B.P. 97143, 35571 Chantepie, France (dále jen "Guillemot") zaručuje spotřebiteli, že tento výrobek od Thrustmasteru bude bez závad materiálu a zpracování, po dobu záruční doby od okamžiku převzetí výrobku ve shodě s ohledem na tento výrobek. V zemích Evropské Unie, tato doba odpovídá dvěma (2) letům od dodání výrobku Thrustmaster. V ostatních zemích, záruční doba odpovídá časovému intervalu od převzetí výrobku Thrustmaster v souladu s platnými zákony země, ve které měl spotřebitel trvalý pobyt ke dni nákupu výrobku Thrustmaster (pokud žádné takové opatření v příslušné zemi neexistuje, záruční doba bude jeden (1) rok od data nákupu výrobku Thrustmaster).

Bez ohledu na výše uvedené podmínky, je záruční doba na dobíjecí baterie omezena na dobu šesti (6) měsíců od původního data nákupu.

Pokud se u výrobku během záruční doby objeví závada, neprodleně kontaktujte Technickou podporu, kde vám naznačí postup, jak záruku uplatnit. Pokud bude závada uznána, výrobek musí být vrácen prodávajícímu, kde byl zakoupen (nebo na jiné místo, které určí Technická podpora).

V rámci této záruky, bude vadný výrobek podle Technické podpory buď vyměněn, nebo uveden do funkčního stavu. Pokud bude během záruční doby výrobek Thrustmasteru opravován, bude záruční doba o dobu, kdy nebylo možné výrobek používat prodloužena, nejméně alespoň o sedm (7) dní (tato doba začíná datem, kdy zákazník požádal o vyřízení reklamace nebo od data, kdy dotyčný produkt byl k dispozici pro opravu, pokud datum předání výrobku k opravě je po datu žádosti o vyřízení reklamace). Pokud to umožňují platné zákony, je plná odpovědnost společnosti Guillemot a jejích dceřiných společností (včetně následných škod) omezena na navrácení produktu do provozuschopného stavu nebo na výměnu výrobku Thrustmaster. Pokud to umožňují platné zákony, Guillemot se zříká všech záruk obchodovatelnosti nebo vhodnosti pro určitý účel.

Tato záruka se nevztahuje na: (1) pokud byl výrobek modifikován, otevřen, změněn nebo utrpěl poškození v důsledku nevhodného nebo nesprávného používání, nedbalosti, nehody, běžného opotřebení, nebo jakékoliv jiné příčiny, nesouvisející s vadou materiálu nebo zpracování (včetně, ale ne pouze, při kombinaci výrobku Thrustmaster s jakýmkoliv nevhodným prvkem, včetně zejména napájecích adaptérů, nabíjecích baterií, nabíječky, nebo jiných prvků, které nebyly k tomuto výrobku dodány společností Guillemot); (2) pokud byl výrobek používán pro jiné účely než domácí použití, včetně profesionálních a komerčních účelů (např. v hernách, při tréninku, při závodech); (3) v případě nedodržení pokynů poskytovaných Technickou podporou; (4) software, na zmíněný software je poskytována zvláštní záruka; (5) spotřební materiál (prvky, které mohou být vyměněny v průběhu životnosti produktu: baterie na jedno použití, náhlavní sluchátkové soupravy nebo např. náušníky sluchátek); (6) příslušenství (například kabely, pouzdra, brašny, zápěstní řemínky); (7) pokud byl výrobek prodán ve veřejné aukci.

Tato záruka je nepřenositelná.

Zákonná práva spotřebitele vzhledem k platným zákonům vztahujícím se na prodej spotřebního zboží v jeho nebo její zemi nejsou touto zárukou ovlivněny.

Další ustanovení o záruce

V průběhu záruční doby, Guillemot zásadně nedodává žádné náhradní díly, neboť Technická podpora je jedinou stranou autorizovanou k demontáži a opravě jakéhokoliv produktu Thrustmaster (s výjimkou jakékoliv opravy, o kterou zákazníka požádá Technická podpora prostřednictvím písemných pokynů, například z důvodu jednoduchosti a neutajovaného postupu opravy a poskytnutím požadovaných náhradních dílů, jsou-li použitelné.

Vzhledem ke svému inovačnímu cyklu a s cílem ochrany know-how a obchodního tajemství, nesmí Guillemot zásadně poskytovat jakékoliv vyrozumění o opravách nebo náhradních dílech jakéhokoliv výrobku Thrustmaster, jehož záruční doba již vypršela.

Odpovědnost

Pokud to povolují příslušné zákony, společnost Guillemot Corporation S.A. (dále jen "Guillemot") a její dceřiné společnosti se zříkají veškeré odpovědnosti za škody způsobené jedním nebo více z následujících bodů: (1) výrobek byl modifikován, otevřen nebo pozměněn; (2) nedodržení návodu k montáži; (3) nevhodné nebo nesprávné používání, nedbalost, nehoda (například náraz); (4) běžné opotřebení; (5) použití výrobku pro jiné než domácí použití, včetně profesionálního nebo komerčního použití (například v hernách, pro výcvik, při soutěžích). Pokud to povolují příslušné zákony, společnost Guillemot a její dceřiné společnosti se zříkají veškeré odpovědnosti za jakékoli škody, které nesouvisí s použitými materiály nebo výrobní vadou příslušného výrobku (včetně, ale nikoli výhradně, veškerých škod způsobených přímo nebo nepřímo softwarem, nebo kombinací výrobku Thrustmaster s jakýmkoli nevhodným prvkem, včetně zejména napájecích zdrojů, dobíjecích baterií, nabíječek nebo jakýchkoli jiných prvků, které nebyly společností Guillemot k tomuto výrobku dodány).

©2022 Guillemot Corporation S.A. Všechna práva vyhrazena. Thrustmaster® je registrovaná ochranná známka společnosti Guillemot Corporation S.A. Vyrábí a distribuuje společnost Guillemot Corporation S.A. Microsoft, Xbox, Xbox "Sphere" Design, Xbox Series X|S, Xbox One a Windows 10/11 jsou ochranné známky skupiny společností Microsoft.

Všechny ostatní ochranné známky a názvy značek se tímto uznávají a jsou majetkem příslušných vlastníků. Obsah, design a specifikace se mohou bez předchozího upozornění změnit a mohou se v jednotlivých zemích lišit. Fotografie a ilustrace nejsou závazné. Navrženo v Severní Americe a Evropě, vyrobeno v Číně.

DOPORUČENÁ OCHRANA ŽIVOTNÍHO PROSTŘEDÍ

V zemích Evropské unie, Spojeného království a Turecka: Na konci životnosti by tento výrobek neměl být vhozen do standardního směsného odpadu, ale odevzdán do sběrného dvora na recyklaci elektrických a elektronických zařízení.

Toto je potvrzeno symbolem, který je na výrobku, v uživatelském manuálu nebo na obalu.

V závislosti na charakteristice materiálů mohou být tyto recyklovány. Recyklací a dalšími formami zpracování odpadních elektrických a elektronických zařízení můžete významným způsobem přispět k ochraně životního prostředí.

Pro informace o nejbližším sběrném dvoru se obraťte na místní úřad.

Pro všechny ostatní země: Dodržujte prosím místní předpisy týkající se recyklace elektrických a elektronických zařízení.

Tyto informace si uchovejte. Barvy a dekorace se mohou lišit.

Před použitím by měly být z výrobku odstraněny plastové spojovací lepící materiály.

*Platné pouze pro EU, Spojené království a Turecko

T248

NA XBOX ONE, XBOX SERIES X|S I PC

Návod k obsluze

10 Tlačidlo Xbox 11 Tlačidlo DISPLAY 12 Tlačidlo MENU na konzolách Xbox 13 Upevňovací systém 14 Kovová upevňovacia skrutka 15 Napájací kábel (EU/US alebo UK...) (15a) a napájací adaptér (15b) 16 Kábel USB-C (16a) - USB-A (16b) 17 Quick release kábel USB-C– zástrčka (17a) na zásuvku (17b)

* Súpravu pedálov uložte na bezpečnom mieste a uchovávajte ju mimo dosahu detí.

PRIPOJENIE PRETEKÁRSKEHO VOLANTU

Nezabudnite dodržať cesty pre rôzne káble a pripevnite káble pomocou držiaka kábla so suchým zipsom (20).

Pred pripojením pretekárskeho volantu k systému vždy pripojte sadu pedálov.

1. Pripojte sadu pedálov T3PM ku konektoru základne RJ12 (24).
2. Zapojte napájací kábel a napájací adaptér do elektrickej zásuvky.
3. Pripojte kábel USB-C (17) k USB-C portu základne (22).
4. Pripojte kábel USB-C/USB-A (16) ku káblu USB-C (17) a do portu USB-A na konzole Xbox. Po zapnutí konzoly sa Váš pretekársky volant automaticky skalibruje.

Teraz môžete hrať!

Vezmite prosím na vedomie:

1. Navštívte stránku https://support.thrustmaster.com a stiahnite si ovládače a softvér Force Feedback pre PC. Kliknite na Racing Wheels (Pretekárske volanty) / T248 / Drivers (Ovládače).
2. Pripojte sadu pedálov T3PM ku konektoru základne RJ12 (24).
3. Zapojte napájací kábel a napájací adaptér do elektrickej zásuvky.
4. Pripojte kábel USB-C (17) k USB-C portu základne (22).
5. Pripojte kábel USB-C/USB-A (16) ku káblu USB-C (17) a do portu USB-A na Vašom PC.

Vezmite prosím na vedomie:

Prosím vezmite na vedomie:

• Push (P) stlačením prepínača enkódera (4) nadol.
• stlačením prepínača enkódera na pravej strane (5) nahor. -- stlačením prepínača enkódera na pravej strane (5) nadol.

Vezmite prosím na vedomie:

Vezmite prosím na vedomie:

• Potvrdte svoje voľby stlačením tlačidla MODE (9): Pred návratom na predvolenú obrazovku sa zobrazí EXIT (VÝSTUP).
• Smerové tlačidlá (7) sú v hrách a v rozhraní konzoly deaktivované, keď je povolené tlačidlo MODE.

TLAČIDLO DISPLAY BUTTON

KONFIGURÁCIA DISPLEJA NASTAVENÍ TELEMETRIE

Vezmite prosím na vedomie:

Vezmite prosím na vedomie

Pedálovú sadu držte mimo dosahu detí.

Každý z troch pedálov obsahuje:

Nastavenie VÝŠKY plynového pedála

• Tri pre plynový pedál
• Tri pre brzdový pedál
• Tri pre spojkový pedál

Úprava SKLONU pedálov

Počet možných polôh sklonu na pedál:

• Dve pre plynový pedál
• Dve pre brzdový pedál
• Dve pre spojkový pedál

ZAHRNUTÁ SADA BRZDOVÝCH PRUŽÍN

Tento režim Vám umožňuje zažiť iný pocit a odpor pri brzdení.

Táto záruka nie je prenosná.

Plastové spony a lepiace pásky by sa mali z výrobku pred jeho použitím odstrániť.
