Ürün Türü	Force geri bildirimli yarış direksiyonu ve T3PM pedal seti
Marka ve Model	Thrustmaster T248X
Güç Kaynağı	100-240 V, 50-60 Hz şebeke adaptörü; çıkış 18,5 V DC, 2,6 A
Dönüş Açısı	270°, 360°, 540°, 720°, 900° veya otomatik
Force Geri Bildirim	Evet, 3 FFB profili (doğrusal, güçlendirilmiş)
Entegre Ekran	T-RDD ekranı (Thrustmaster Race Dash Display) telemetri için (yalnızca PC uyumlu)
Bağlantı	USB-C (direksiyon) - USB-A (konsol/PC); pedal seti için RJ12 konektörü; aksesuarlar için mini-DIN
Vites Kanatçıkları	2 manyetik kanatçık (yukarı/aşağı)
Düğmeler ve Kumandalar	Yön düğmeleri, MODE, DISPLAY, MENU, VIEW, Xbox, itmeli döner kodlayıcı
Pedal Seti	T3PM: 3 pedal (gaz, fren, debriyaj) yükseklik, aralık ve eğim ayarları ile
Ek Fren Yayı	Evet, 4 konfigürasyona izin veren kit dahildir (yumuşak, orta, sert, ultra-sert)
Uyumluluk	Xbox One, Xbox Series X|S, PC (Windows 10/11)
Montaj	Masa/masaya (sabitleme sistemi + metal vida) veya cockpite (M6 vidaları dahil değildir)
Bakım	Yumuşak ve kuru bir bezle temizleyin; solvent kullanmayın
Güvenlik	Cihazı açmayın; ayakkabı ile oynayın; uzun süreli tekrarlayan hareketlerden kaçının
Garanti	Teslim tarihinden itibaren 2 yıl (AB); yasal uygunluk garantisi
Yedek Parçalar ve Onarılabilirlik	Fren yayı kiti dahildir; diğer parçalar sağlanmaz; yalnızca üretici tarafından onarım
Boyutlar (taban)	Yaklaşık 30 x 25 x 20 cm (tahmini)
Ağırlık (direksiyon + pedal seti)	Yaklaşık 5 kg (tahmini)

Sık sorulan sorular - T248X THRUSTMASTER

Direksiyon ve pedallar nasıl kalibre edilir?

Direksiyon, güç kaynağına ve konsola/PC'ye bağlandığında otomatik olarak kendini kalibre eder. Bu aşamada direksiyona dokunmayın (900° hareketler). Pedallar, oyun başlatıldıktan sonra birkaç basıştan sonra kalibre olur. Otomatik kalibrasyon sırasında pedallara basmayın.

Direksiyonun ürün yazılımı nasıl güncellenir?

support.thrustmaster.com adresine gidin, Direksiyonlar / T248 ve ardından Firmware'a tıklayın. Güncellemeyi indirmek ve yüklemek için talimatları izleyin.

Direksiyon Xbox Series X|S ile uyumlu mu?

Evet, Thrustmaster T248X, Xbox One ve Xbox Series X|S ile uyumludur. Optimum çalışma için oyunlarınızın güncel olduğundan emin olun.

Force geri bildirim kuvveti nasıl ayarlanır?

MODE düğmesine basın, FORCE seçeneğine gidin. Genel kuvveti %20 ile %100 arasında ayarlayabilirsiniz. Menü ayrıca 3 FFB profili sunar (FFB 1 doğrusal, FFB 2/3 güçlendirilmiş).

T-RDD ekranı Xbox'ta çalışmıyor, neden?

T-RDD ekranı (telemetri ekranı) şu anda yalnızca PC ile uyumludur. Xbox konsollarında desteklenmez. Uyumlu PC oyunlarının listesini Thrustmaster web sitesinde kontrol edin.

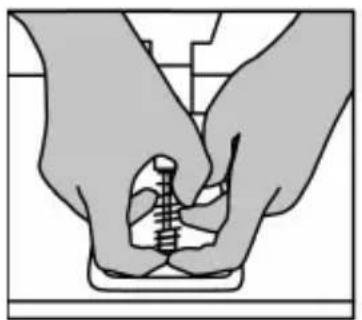

Fren pedalının yayı nasıl değiştirilir?

Direksiyonun fişini çekin. Pedalı sökmek için verilen 2,5 mm Allen anahtarını kullanın. Yayı 4 kit'ten biriyle (yumuşak, orta, sert, ultra-sert) değiştirin. Kılavuzdaki şemayı veya Thrustmaster sitesindeki videoyu izleyin.

Direksiyonu bir cockpite monte edebilir miyim?

Evet, tabanın altındaki dişli deliklere iki adet M6 vida (dahil değildir) kullanın. Vidaların uzunluğu, braketin kalınlığını +12 mm'yi geçmemelidir. Montaj planı Thrustmaster destek sitesinde mevcuttur.

Direksiyon yanıt vermezse veya yanlış kalibre edilirse ne yapmalıyım?

Konsolu/PC'yi kapatın, tüm kabloları çıkarın, önce pedal setini, ardından güç kablosunu, USB kablosunu tekrar takın ve yeniden açın. Sorun devam ederse, MODE menüsü (RESET seçeneği) üzerinden direksiyonu sıfırlayın.

E1'den E4'e kodlayıcılar nasıl kullanılır?

Kodlayıcı seçiciyi yukarı hareket ettirerek E1, E2, E3 veya E4'ü seçin (ekranda görüntülenir). Seçildikten sonra, kodlayıcıyı aşağı iterek "push", yukarı iterek "+", aşağı iterek "-" yapın. Eylemler oyuna göre değişir.

Uyumlu oyunların listesi nerede bulunur?

T248 ile uyumlu oyunların listesi support.thrustmaster.com adresinde Direksiyonlar / T248 / Oyun Ayarları bölümünde mevcuttur. Düzenli olarak güncellenir.

KULLANIM KILAVUZU T248X THRUSTMASTER

T248 yarış direksiyonunuzun Xbox One, Xbox Series X|S veya PC oyunlarıyla düzgün çalışmasını sağlamak için, oyunların otomatik güncellemelerini yüklemeniz gerekebilir (sisteminiz İnternete bağlıyken yapılabilir).

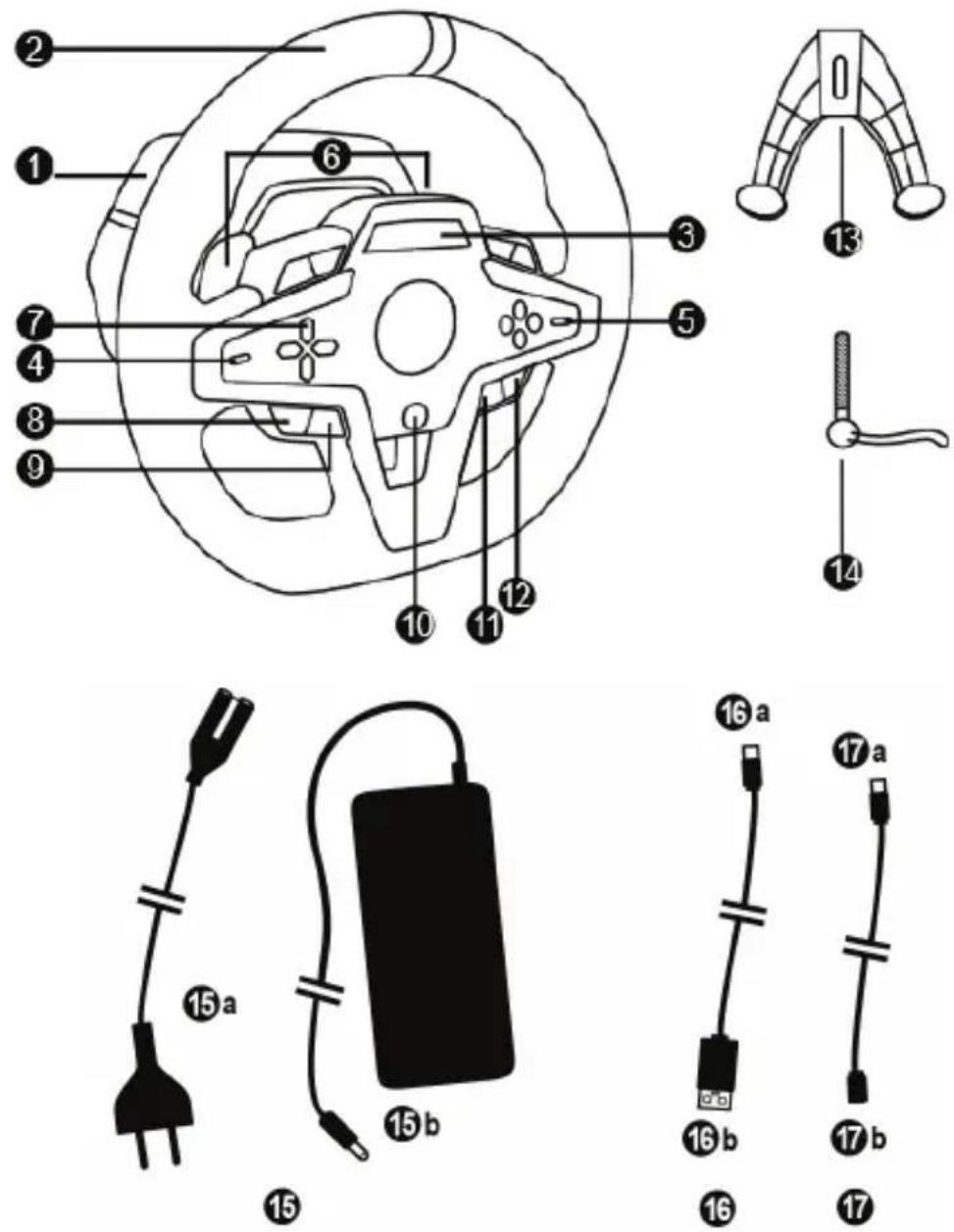

TEKNİK ÖZELLİKLER

1 T248 tabanı 2 Direksiyon simidi 3 T-RDD (Thrustmaster Race Dash Display) ekran 4 Enkoder seçme düğmesi ve enkoder push fonksiyonu 5 + ve - enkoder seçme düğmesi 6 2 manyetik direksiyondan kumandalı vites (Yukarı ve Aşağı) 7 Yön düğmeleri 8 Xbox konsollarında VIEW düğmesi 9 MODE düğmesi

10 Xbox düğmesi 11 DISPLAY düğmesi 12 Xbox konsollarında MENU düğmesi 13 Montaj sistemi 14 Metal bağlantı vidası 15 Güç kablosu (AB/ABD veya UK...) (15a) ve güç adaptörü (15b) 16 USB-C (16a) - USB-A (16b) kablosu 17 Hızlı ayrılmalı USB-C kablosu – erkek (17a) - dişi (17b))

18 Büyük dişli delik (montaj sistemi ve sabitleme vidası için) 19 Yarış kokpitine (ürünle verilmez) montaj için dişli delikler 20 Cırt cırt kablo tutucu 21 Güç adaptörü konektörü

22 Yarış direksiyonu USB-C konektörü 23 Thrustmaster vites, el freni veya hub (hepsi ayrı satılır) için Mini-DIN konektörü 24 Pedal seti için RJ12 konektörü

UYARI

Bu ürünü kullanmadan önce lütfen bu kılavuzu dikkatlice okuyun ve daha sonra başvurma ihtiyacı duymanız halinde kullanmak üzere güvenli bir yerde saklayın.

Uyarı - Elektrik çarpması

* Ürünü kuru bir yerde saklayın ve toza veya güneş ışığına maruz bırakmayın. * Konektörleri ve kabloları bükmeyin ve çekmeyin. * Ürünün veya konektörlerinin üzerine herhangi bir sıvı dökmeyin. * Ürünü kısa devre yapmayın. * Ürünü asla parçalarına ayırmayın, ateşe atmayın ve yüksek sıcaklıklara maruz bırakmayın. * Yarış direksiyonunuzla verilen elektrik kablosunun dışında elektrik kablosu kullanmayın. * Kablo veya fişi hasarlı, yarık veya kırıksa elektrik kablosunu kullanmayın. * Elektrik kablosunun prize ve yarış direksiyonu tabanının arka kısmında bulunan konektöre düzgün bir şekilde takıldığından emin olun. * Yarış direksiyonunun içini açmayın: İçinde kullanıcı tarafından bakım/onarım yapılabilecek parça yoktur. Tüm onarım işlemleri üretici firma, yetkili temsilcisi veya kalifiye teknisyen tarafından yapılmalıdır. * Sadece üretici tarafından belirtilmiş olan montaj sistemlerini/aksesuarları kullanın. * Yarış direksiyonu beklenmeyen şekilde çalışıyorsa (anormal sesler, ısı veya koku yayıyorsa) direksiyonu kullanmayı derhal kesin, elektrik kablosunu prizden çekin ve diğer kabloları ayırın. * Yarış direksiyonunu uzun süre kullanmayacaksanız elektrik kablosunu duvar prizinden çekin. * Elektrik prizi ekipmana yakın ve kolayca ulaşılabilir olmalıdır.

Sadece kullanma kılavuzunda listelenen güç kaynağını kullanın.

Güç besleme adaptörü için bilgi

Yayınlanan bilgi	Değer	Birim
Üreticinin adı veya ticari markası, ticari sicil numarası ve adresi	GUILLEMOT CORPORATION S.A.414 196 758 RennesPlace du GranierBP 9714335571 Chantepie CedexFransa
Model adı	A481-1852590D
Giriş gerilimi	100 - 240	V
Giriş AC frekansı	50 - 60	Hz
Çıkış gerilimi	18,5	V DC
Çıkış akımı	2,6	A
Çıkış gücü	47,9	W
Ortalama aktif verimlilik	87,8	%
Düşük yükte (%10) verimlilik	87,8	%
Yüksüz güç tüketimi	0,10	W

Yarış direksiyonunun tabanı üzerindeki hiçbir havalandırma deliğini bloke etmediğinizden emin olun.

Optimum havalandırma için aşağıdaki noktalara dikkat edin:

* Direksiyon tabanını tüm duvar yüzeylerinden en az 10 cm uzağa yerleştirin. * Tabanı dar yerlere yerleştirmeyin. * Tabanı örtmeyin. * Havalandırma deliklerinin üzerinde toz birikmesine izin vermeyin.

Güvenlik nedeniyle pedal setini asla çıplak ayaklarla

veya ayağınıza sadece çorap giyerek kullanmayın.

THRUSTMASTER® PEDAL SETİNİN AYAKKABISIZ KULLANILMASINDAN KAYNAKLANAN YARALANMALARDA HİÇBİR SORUMLULUK KABUL ETMEZ.

Uyarı - Force Feedback ve tekrarlanan hareketlerden dolayı yaralanma

Force Feedback direksiyonla oynamak kas veya eklem ağrısına neden olabilir. Her türlü sorunu önlemek için:

* Uzun oyun periyotlarından sakının. * Her oyun saatinin ardından 10 ila 15 dakika ara verin. * Ellerinizde, bileklerinizde, kollarınızda, ayaklarınızda veya bacaklarınızda yorgunluk veya ağrı hissederseniz oynamayı kesin ve yeniden oynamaya başlamadan önce birkaç saat dinlenin. * Yeniden oynamaya başladığınızda belirtilen semptomlar veya ağrı tekrar ederse oynamayı kesin ve bir doktora başvurun. * Çocukların ulaşabileceği yerlerden uzak tutun. * Oyun oynarken kollarınızı, tamamen gitmesine izin vermeden daima yarış direksiyonunun üzerinde doğru konumlandırılmış olarak bırakın. * Oyun oynarken asla ellerinizi veya parmaklarını pedalların altına ya da pedal setine yakın yerlere koymayın. * Kalibrasyon ve oyun sırasında asla elinizi veya kolunuzu yarış direksiyonundaki deliklere sokmayın. * Yarış direksiyonu tabanının bu kılavuzda belirtildiği gibi düzgün bir şekilde sabitlendiğinden emin olun.

Sadece 14 yaş ve üzeri kullanıcılar tarafından kullanılabilecek ürün

AĞIR ÜRÜN

Ürünü kendinizin veya başkalarının üzerine düşürmemeye dikkat edin!

Uyarı — Oynarken pedal seti sıkıştırma tehlikesi

* Pedal setini çocukların ulaşabileceği yerlerden uzak tutun. * Oyun oynarken parmaklarınızı asla pedalların yanlarına veya yakın yerlere koymayın. * Oyun oynarken parmaklarınızı asla pedalların arka tabanı üzerine veya yakın yerlere koymayın. * Oyun oynarken parmaklarınızı asla pedalların ön tabanı üzerine veya yakın yerlere koymayın.

ASLA ASLA ASLA

Uyarı — Oynarken pedal seti sıkıştırma tehlikesi

* Pedal setini güvenli ve çocukların ulaşamayacağı bir yerde saklayın.

YARIŞ DİREKSİYONUNUN MONTE EDİLMESİ

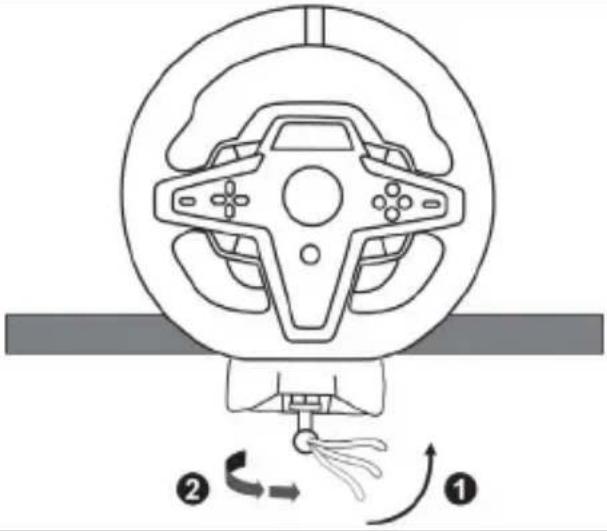

Yarış direksiyonunun bir sehpa veya masaya monte edilmesi

Direksiyonun alt tarafını bağlayarak başlayın:

• güç adaptörü (21);
• hızlı ayrılmalı USB-C kablosunu (17a) USB-C konektörüne (22);
• T3PM pedal seti (24).

Farklı kablo yollarını takip ettiğinizden emin olun ve kabloları cırt cırt kablo tutucuyu (20) kullanarak tutturun.

1. Yarış direksiyonunu bir masa veya yatay, düz ve sağlam bir yüzeye yerleştirin.
2. Bağlantı vidasını (14) montaj sistemine (13) takın ve direksiyon tamamen sabitlenene dek bağlantı vidasını saatin aksi yönünde sıkarak, yarış direksiyonunu altındaki büyük dişli deliğe (18) geçirin.

UYARI: Vidayı, montaj sistemi olmadan asla tek başına sıkmayın! (Yarış direksiyonuna zarar verebilir.)

MONTE ETME / SÖKME	YÖN
Sikmak için:Vidayı saatin aksi yönünde çevirin
Gevşetmek için:Vidayı saat yönünde çevirin

Yarış direksiyonunu yarış kokpitine (ürünle verilmez) takma

1. Yarış direksiyonunun tabanını kokpit rafına yerleştirin.
2. İki adet M6 vidayı (ürünle verilmez) kokpit rafına ve yarış direksiyonunun altında bulunan iki dişli deliğe (19) vidalayın.

İki M6 vidaların boyu raf kalınlığı 12 mm'den daha fazla geçmemelidir; daha uzun vidalar yarış direksiyonu tabanında bulunan dahili bileşenlere zarar verebilirler.

1. Gerekirse standart montaj sistemini (13, 14) büyük dişli deliğe (18) vidalayabilirsiniz.

T248 yarış direksiyonunun kokpitler ve diğer desteklere kurulum şemaları https://support.thrustmaster.com adresinde mevcuttur: Racing Wheels (Yarış Direksiyonları) / T248'e ve ardından Template - Cockpit Setup (Şablon - Kokpit kurulumu) öğesine tıklayın.

KURULUM

OTOMATİK YARIŞ DİREKSİYONU VE PEDAL SETİ KALİBRASYONU

Yarış direksiyonunu elektrik prizine ve yarış direksiyonunun USB konektörünü Xbox konsoluna veya PC'ye bağladığınızda yarış direksiyonu kendini otomatik olarak kalibre eder.

Bu aşamada yarış direksiyonu, 900 derecelik bir açıyı kaplayıp merkezde durmadan önce sola ve sağa doğru hızlı bir şekilde döner.

UYARI:

Otomatik kalibrasyon aşamasında yarış direksiyonuna asla dokunmayın.

(Hatalı kalibrasyona ve/veya yaralanmalara neden olabilir.)

Sisteme bağlıyken veya oyun sırasında pedal setini asla yarış direksiyonu tabanına bağlamayın (veya tabandan ayırmayın) (hatalı kalibrasyona neden olabilir).

Pedal setini daima yarış direksiyonunu sisteme bağlamadan önce bağlayın.

Yarış direksiyonunun kalibrasyonu tamamlandığında ve oyun başlatıldığında pedallar, bir kaç basma sonunda otomatik olarak kalibre edilirler.

UYARI:

Yarış direksiyonunun otomatik kalibrasyonu aşamasında

veya oyun yüklenirken asla pedallara basmayın!

(Hatalı kalibrasyona neden olabilir)

Yarış direksiyonu ve/veya pedal seti düzgün çalışmıyorsa veya düzgün kalibre edilmemiş gibi görünüyorsa:

Konsolunuzu (veya PC'yi) kapatın ve yarış direksiyonunuzu tamamen ayırın. Tüm kabloları (elektrik kablosu ve pedal seti dahil) tekrar bağlayın, ardından konsolunuzu (veya PC'yi) ve oyununuzu yeniden başlatın.

XBOX KONSOLLARINDA KURULUM

1. T3PM pedal setini tabanın RJ12 konektörüne (24) bağlayın.
2. Güç kablosunu ve güç adaptörünü elektrik prizine takın.
3. USB-C kablosunu (17) tabanın USB-C portuna (22) bağlayın.
4. USB-C/USB-A kablosunu (16) USB-C kablosuna (17) ve Xbox konsolundaki bir USB-A portuna bağlayın. Konsol açıldığında yarış direksiyonunuz otomatik olarak kendini kalibre edecektir.

Artık oynamaya hazırsınız!

Lütfen unutmayın:

- Xbox konsolu ve T248 yarış direksiyonu ile uyumlu oyunların listesi için bkz: https://support.thrustmaster.com (Racing Wheels (Yarış Direksiyonları) / T248 / Games Settings (Oyun Ayarları) kısmında). Bu liste düzenli olarak güncellenir.

PC'DE KURULUM

1. PC için sürücüleri ve Force Feedback yazılımını indirmek için https://support.thrustmaster.com adresini ziyaret edin. Racing Wheels (Yarış Direksiyonları) / T248 / Drivers (Sürücüler) ögesine tıklayın.
2. T3PM pedal setini tabanın RJ12 konektörüne (24) bağlayın.
3. Güç kablosunu ve güç adaptörünü elektrik prizine takın.
4. USB-C kablosunu (17) tabanın USB-C portuna (22) bağlayın.
5. USB-C/USB-A kablosunu (16) USB-C kablosuna (17) ve bilgisayarınızdaki bir USB-A portuna bağlayın.

Artık oynamaya hazırsınız!

Lütfen unutmayın:

- Denetim Masasında ve oyunlarda yarış direksiyonu Thrustmaster Advanced Racer adı altında algılanır.

YARIŞ DİREKSİYONUNUN DONANIM YAZILIMINI GÜNCELLEME

Racing Wheels (Yarış Direksiyonları) / T248 / Firmware (Donanım Yazılımı) öğesine tıklayın ve talimatları izleyin.

XBOX KONSOLLARI İÇİN EŞLEŞTİRME

Lütfen unutmayın:

• Telemetri bilgilerini gösteren ekran (T-RDD) halihazırda Xbox konsollarıyla uyumlu değildir (sadece PC'de uyumludur).
• Bazı özellikler (enkoderler, rakam ve eylem düğmeleri) konsol protokolü tarafından sınırlandırılır.
• Xbox'da, yarış direksiyonundaki LSB ve RSB düğmeleri sadece bazı çıkacak oyunlarda (bu özelliğe sahip oyunların listesi düzenli olarak güncellenmektedir) işlevseldir.

PC İÇİN EŞLEŞTİRME

E1P=11↓	E2P=12↓	E3P=24↓	E4P=25↓
E1+=14↑	E2+=17↑	E3+=19↑	E4+=21↑
E1-=15↓	E2-=16↓	E3-=18↓	E4-=20↓

E1 / E2 / E3 / E4 ENKODERLERİNİ KULLANARAK

Enkoder seçme düğmesini (4) yukarı ittirerek aktif enkoderi seçebilirsiniz. Aktif enkoder ekranda gösterilir: E1, E2, E3, E4 peş peşe ve ardından E1... ve tekrar bu şekilde.

Enkoder (E1, E2, E3 veya E4) seçildiğinde ilgili fonksiyonlar şu şekildedir:

• Push (P), enkoder seçme düğmesi (4) aşağı ittirilerek.
• +, sağ taraftaki enkoder seçme düğmesi (5) yukarı ittirilerek.
• -, sağ taraftaki enkoder seçme düğmesi (5) aşağı ittirilerek.

İlgili işlem ekranda gösterilir.

Lütfen unutmayın:

• E1, E2, E3 ve E4 enkoderleri çoğu oyunda çalışır.
• Telemetri bilgilerini gösteren ekran, Thrustmaster SDK (yazılım geliştirme seti) ile uyumlu oyunlarda çalışır. Uyumlu oyunların listesi için bkz.: https://support.thrustmaster.com (Racing Wheels (Yarış Direksiyonları) / T248 / Games Settings (Oyun Ayarları) kısmında). Bu liste düzenli olarak güncellenir.

MODE DÜĞMESİ

YARIŞ DİREKSİYONUNDA BİLGİ GÖRÜNTÜLEME VE YARIŞ DİREKSİYONU VE PEDAL SETİNİ YAPILANDIRMA

MODE düğmesine (9) basarak MODE (MOD) menüsüne girin.

Bu menüdeyken sadece ilk iki segment görüntülenir.

Bu menüde yön düğmelerini (7) şu şekilde kullanın:

Gezinme		Ekran	Bilgi / Seçenekler
8 seviye	2 seçenek	XBOX/PCSisteminizi seçin:Xbox konsolu veya PC	-Xbox konsolunun seçilmesi (varsayılan olarak)-PC sisteminin seçilmesiNot:Sistem seçiminizi doğrulamak içinMODE düğmesine (9)basın. Ekranda EXIT belirdiğinde seçim kaydedilir.
	3 gösterim	ABOUTGenel bilgi	-Yarış direksiyonu tabanının donanım yazılımı sürümü-Mini-DIN konektörüne (23)bağlı cihazın adı-RJ12 konektörüne (24)bağlı pedal setinin tipi
	3 seçenek	FFBForce Feedback profilini seçin (bkz.FFB PROFİLİŞEMASI kısmı)	-FFB 1-FFB 2 (varsayılan olarak)-FFB 3
	6 seçenek	FORCEDireksiyonunu tüm kuvvet efekti seviyesini seçin
	6 seçenek	ROT°Dönüş açısı seçimi(sadece dönüşaçısının otomatik olmadığı oyunlar için)	-270°-360°-540°-720°-900°-AUTO = otomatik (varsayılan olarak)
	2 seçenek	PEDALPedal setikonfigürasyonunu seçin	-FLOOR: zemin pozisyonu (varsayılan olarak)-INV.: asılı pozisyon(gaz ve debriyaj pedalları yer değiştirir)
	1 gösterim	TEMPMotor sıcaklığı	Yarış direksiyonunun motor sıcaklığı gerçek zamanlı olarak görüntülenir
	1 seçenek	RESETYarış direksiyonunu varsayılan moda sıfırlayın.	-N: Hayır-Y: EvetY'yi seçin, ardından MODE düğmesine (9)basın. Ekranda EXIT belirdiğinde yarış direksiyonu sıfırlanır.

FORCE

Yarış direksiyonunun tüm kuvvet efektlerini %20 ile %100 arasında gerçek zamanlı (= doğrudan yarışta) ayarlamanızı sağlar.

FFB 1 efekti doğrusal Force Feedback sağlar. Hissettiğiniz güç, oyunun gerektirdiği güçle %100 orantılıdır.

FFB 2 ve FFB 3

FFB 2 ve FFB 3 efektleri, oyunun gerektirdiği güçle bağlantı olarak hissettiğiniz gücü vurgulamak için Force Feedback'i takviye eder.

Lütfen unutmayın:

• MODE düğmesine (9) basarak seçimlerinizi doğrulayın: EXIT (ÇIKIŞ), varsayılan ekranınıza dönmeden önce görüntülenir.
• Yön düğmeleri (7), MODE düğmesi etkinleştirildiğinde oyunlarda ve konsol arayüzünde devre dışı bırakılır.

DISPLAY DÜĞMESİ

TELEMETRİ AYARLARININ GÖRÜNTÜLENMESİNİ YAPILANDIRMA

(Görüntüleme ile uyumlu PC oyunlarında)

Lütfen unutmayın:

• T-RDD (Thrustmaster Race Dash Display) ekranı ile uyumlu PC oyunlarının listesi için bkz.: https://support.thrustmaster.com (Racing Wheels (Yarış Direksiyonları) / T248 / Games Settings (Oyun Ayarları) kısmında). Bu liste düzenli olarak güncellenir.
• DISPLAY düğmesi sadece bu oyunlarda çalışır.
• DISPLAY düğmesi halihazırda Xbox konsollarında uyumlu değildir.

DISPLAY düğmesine (11) basarak DISPLAY (GÖRÜNTÜLEME) menüsüne girin.

Bu menüdeyken sadece son iki segment görüntülenir.

Bu menüde yön düğmelerini (7) şu şekilde kullanın:

Gezinme		Ekran	Bilgi / Seçenekler
5 seviye	Hayır
	Hayır	SPEEDHız
	Segmentler boyunca görüntülemek için 5 seçenek	RPM9 segment boyunca devir ve görünüm tercihi	- REV >>: soldan sağa- REV <<: sağdan sola- REV >: dışarıdan ortaya doğru- REV <>: ortadan dışarıya doğru- REV --: segmentlerde görüntüleme yok
	2 seçenek	POSPozisyon	- DRI: yarıştaki pozisyon- LAP: tur sayısı
	3 seçenek	TIMEZaman	- PBL: en iyi kişisel tur zamanı- C L: mevcut tur zamanı- L L: son tur zamanı

Lütfen unutmayın:

• DISPLAY düğmesine (11) basarak seçimlerinizi doğrulayın.
• Yön düğmeleri (7), DISPLAY düğmesi etkinleştirildiğinde oyunlarda ve konsol arayüzünde devre dışı bırakılır.

ÇEŞİTLİ İPUÇLARI VE SSS

https://support.thrustmaster.com adresini ziyaret edin. Racing Wheels (Yarış Direksiyonları) / T248 ve ardından Manual (Kılavuz) veya FAQ (SSS) öğesine tıklayın.

T3PM PEDAL SETİ

1 Pedal seti 2 Ek sert yay (siyah) 3 2,5 mm Allen anahtarı 4 Yay tutma çubuğu 5 Pul ile birlikte üst tutma başlığı

6 Elastomer tamponlama bileziği (beyaz – Shore 70) 7 Üst plastik ara parça (kırmızı) 8 Yumuşak yay (gümüş rengi - fabrikada takılmıştır) 9 Alt plastik ara parça (kırmızı)

UYARI

Bu ürünü kullanmadan önce lütfen bu kılavuzu dikkatlice okuyun ve daha sonra başvurma ihtiyacı duymanız halinde kullanmak üzere güvenli bir yerde saklayın.

Güvenlik nedeniyle pedal setini asla çıplak ayaklarla

veya ayağınıza sadece çorap giyerek kullanmayın.

THRUSTMASTER® PEDAL SETİNİN AYAKKABISIZ KULLANILMASINDAN KAYNAKLANAN YARALANMALARDA HİÇBİR SORUMLULUK KABUL ETMEZ.

Uyarı — Oynarken pedal seti sıkıştırma tehlikesi

* Pedal setini çocukların ulaşabileceği yerlerden uzak tutun. * Oyun oynarken parmaklarınızı asla pedalların yanlarına veya yakın yerlere koymayın. * Oyun oynarken parmaklarınızı asla pedalların arka tabanı üzerine veya yakın yerlere koymayın. * Oyun oynarken parmaklarınızı asla pedalların ön tabanı üzerine veya yakın yerlere koymayın.

OTOMATİK PEDAL SETİ KALİBRASYONU

• Xbox konsoluna bağlıyken veya oyun sırasında pedal setini asla yarış direksiyonu tabanına bağlamayın (veya tabandan ayırmayın) (hatalı kalibrasyona neden olabilir).
• Pedal setini her zaman, yarış direksiyonunu konsola veya PC'ye bağlamadan önce bağlayın.
• Yarış direksiyonunun kalibrasyonu tamamlandığında ve oyun başlatıldığında pedallar, birkaç basma sonunda otomatik olarak kalibre edilirler.
• Yarış direksiyonunun otomatik kalibrasyonu aşamasında veya oyun yüklenirken asla pedallara basmayın! Hatalı kalibrasyona neden olabilir.

Yarış direksiyonu ve/veya pedal seti düzgün çalışmıyorsa veya düzgün kalibre edilmemiş gibi görünüyorsa:

Konsolunuzu kapatın ve yarış direksiyonunuzu tamamen ayırın. Tüm kabloları (elektrik kablosu ve pedal seti dahil) tekrar bağlayın, ardından konsolunuzu ve oyununuzu yeniden başlatın.

PEDAL SETİNİ BİR DESTEK VEYA KOKPİTE MONTE ETME

Pedal seti, farklı birçok uyumlu desteğe (ayrı olarak satılır) tabanın alt kısmında bulunan beş adet M6 tipi dişli delik kullanılarak monte edilebilir. Monte etmek için en az iki adet M6 vidayı (ürünle verilmez) destek rafından geçecek şekilde pedal seti tabanının altında bulunan dişli deliklere vidalayın.

Önemli: Pedal setinin iç bileşenlerinin zarar görmemesi için M6 vidaların uzunluğu, desteğinizin kalınlığını 12 mm'den daha fazla geçmemelidir.

Pedal setinin kokpitler ve diğer desteklere kurulum şemaları https://support.thrustmaster.com adresinde mevcuttur: Racing Wheels (Yarış Direksiyonları) / T3PM ve ardından Template - Cockpit setup (Şablon - Kokpit kurulumu) öğesine tıklayın.

PEDAL SETİNİN AYARLANMASI

Üç pedal setinin her biri şunları içerir:

• İki delikli pedal kolu (10).
• Dört delikli plastik başlık desteği (11) (başlık ile kol arasına yerleştirilir).
• Çok delikli (gaz pedalında dokuz - fren pedalında altı - debriyajda altı) metal başlık (12).

DİKKAT: Kalibrasyon sorunlarını önlemek için pedal setinize herhangi bir ayar yapmadan önce mutlaka direksiyonunuzun USB kablosunu konsol veya PC'den ayırın.

Gaz pedalının YÜKSEKLİĞİNİN ayarlanması

• Ürünle verilen 2,5 mm Allen anahtarını (3) kullanarak metal başlık (12) ile desteğini (11) sabitleyen iki vidayı sökün.
• İstediğiniz yükseklik pozisyonunu seçerek metal başlık (12) ile desteğini (11) yerleştirerek sıkıca sabitleyecek şekilde vidaları sıkın.

Yüksek pozisyon (fabrika çıkışı)

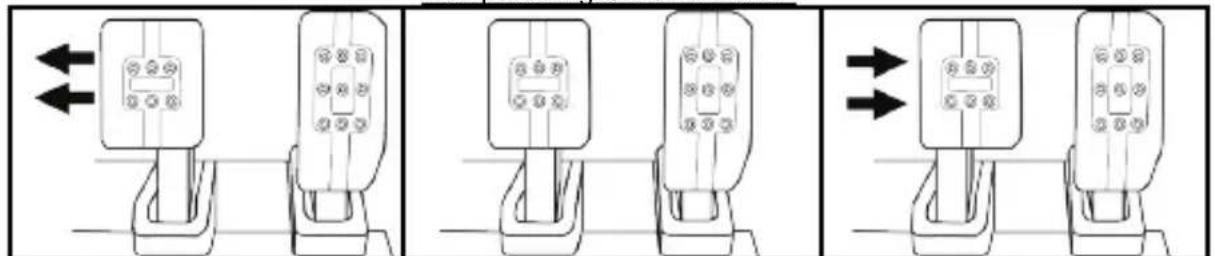

Üç pedal arasındaki BOŞLUĞUN ayarlanması

• Ürünle verilen 2,5 mm Allen anahtarını (3) kullanarak metal başlık (12) ile desteğini (11) sabitleyen iki vidayı sökün.
• İstediğiniz pozisyonu (sola, ortaya veya sağa) seçerek metal başlık (12) ile desteğini (11) yerleştirerek sıkıca sabitleyecek şekilde vidaları sıkın.

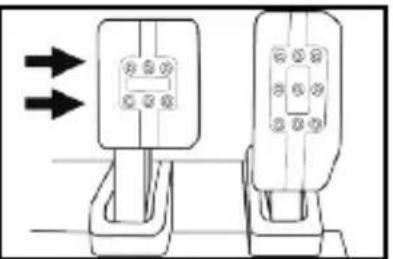

Fren pedalını gösteren örnekler:

Sol pozisyon Orta pozisyon (fabrika çıkışı)

Pedal başına olası boşluk pozisyonu sayısı:

• Gaz pedalı için üç
• Fren pedalı için üç
• Debriyaj için üç

Üç pedalın EĞİMİNİN ayarlanması

• Ürünle verilen 2,5 mm Allen anahtarını (3) kullanarak metal başlık (12) ile desteğini (11) sabitleyen iki vidayı sökün.
• Plastik başlık desteğini (11) 180° döndürün, ardından metal başlık (12) ile desteğini (11) yerleştirerek sıkıca sabitleyecek şekilde vidaları sıkın.

Gaz pedalını gösteren örnekler:

Az eğimli pozisyon (fabrika çıkışı) Çok eğimli pozisyon

Pedal başına olası eğim pozisyonu sayısı:

• Gaz pedalı için iki
• Fren pedalı için iki
• Debriyaj için iki

VERİLEN FREN YAYLARI SETİ Fren baskı kuvveti için 4 olası konfigürasyon ve ayar

Bu mod frenleme sırasında farklı bir his ve direnç yaşamanızı sağlar. Tercihinize bağlı olarak takıp takmamayı seçebilirsiniz.

Fren direnci Yumuşak		Orta (fabrika çıkışı)	Sert Çok sert
Önerilen kullanım	Sıra	Sıra	Pedal seti desteği	Kokpit
Yumuşak gümüş rengi yay (8)	x	x
Beyaz elastomer tamponlama bileziği (6)		x		x
Sert siyah yay (2)			x	x

1. Alt plastik ara parçayı (9) sert bir şekilde çekerek yayı sıkıştırın ve yay tutma çubuğunu (4) yerinden çıkarın.

Yöntem 1:

1. Yay tutma çubuğuna (4) farklı elemanları yeniden yerleştirin.

Alt plastik ara parça (9), tercih ettiğiniz yay (2) veya (8) ve ardından üst plastik ara parça (7) ile başlayın.

1. Seçtiğiniz konfigürasyondan sonra elastomer tamponlama bileziğini (6) takın.
2. Pul ile birlikte üst tutma başlığını (5) ayarlayın ve yerine yerleştirin.
3. Yaya güçlü bir şekilde bastırarak yay tutma çubuğunu (4) yerine yerleştirin.

Yayın değiştirilmesini gösteren video için bkz. https://support.thrustmaster.com : Racing Wheels (Yarış Direksiyonları) / T3PM ögesine tıklayın.

TÜKETİCİ GARANTİ BİLGİSİ

İşbu Thrustmaster ürünü, malzeme ve işçilik hatalarına karşı, müşterinin kusurlu ürünün ücretinin iade edilmesi veya değiştirilmesi talebinde bulunabileceği süreye karşılık gelen garanti süresince dünya çapında tescil edilmiş merkezi Place du Granier, B.P. 97143, 35571 Chantepie, Fransa'da bulunan Guillemot Corporation S.A. (bundan sonra "Guillemot" olarak ifade edilecektir) garantisi altındadır. Avrupa Birliği ülkelerinde bu süre, Thrustmaster ürününün tesliminden itibaren iki (2) seneye karşılık gelir. Diğer ülkelerde garanti süresi, Thrustmaster ürünü ile ilgili olarak, Thrustmaster ürününün satın alındığı tarihte müşterinin ikamet ettiği ülkede geçerli yasalara uygun şekilde, müşterinin kusurlu ürünün ücretinin iade edilmesi veya değiştirilmesi talebinde bulunabileceği süreye karşılık gelir (İlgili ülkede bu tür bir düzenleme mevcut değilse garanti süresi Thrustmaster ürününün satın alındığı asıl tarihten itibaren bir (1) yıl olacaktır).

Garanti süresi içinde üründe hata veya kusur tespit edilmesi durumunda derhal izlenecek yöntem ile ilgili size bilgi verecek olan Teknik Destek servisimize başvurun. Hata veya kusur onaylanırsa ürünün satın alındığı yere (ya da Teknik Destek servisi tarafından belirtilen yere) iade edilmesi gerekmektedir. İşbu garanti kapsamında müşterinin kusurlu ürünü, Teknik Destek servisinin insiyatifine bağlı olarak, değiştirilecek veya çalışır hale getirilecektir. Garanti süresince Thrustmaster ürününün onarım işlemine tabi tutulması durumunda, ürünün kullanım dışı olduğu en az yedi (7) günlük tüm süreler kalan garanti süresine eklenecektir (bu süre, ürünün onarılması için hazır bulundurulduğu tarih müdahale edilmesi için talepte bulunduğu tarihi takip ediyor ise müşterinin müdahale edilmesi için talepte bulunduğu tarihten veya bahse konu ürünün onarılması için hazır bulundurulduğu tarihten başlar). Yürürlükte olan yasaların izin verdiği durumlarda, Guillemot ve bağlılarının tüm sorumluluğu (dolaylı hasarlar da dahil olmak üzere) Thrustmaster ürününün çalışır hale getirilmesi veya değiştirilmesi ile sınırlıdır. Yürürlükte olan yasaların izin vermesi halinde Guillemot, ticarete elverişlilik veya belirli bir amaca uygunluk ile ilgili tüm garantileri reddeder.

İşbu garanti aşağıdaki durumlar için geçerli değildir: (1) Ürün modifiye edilmişse, açılmışsa, üzerinde değişiklik yapılmışsa, uygunsuz veya kötü kullanım, ihmal, kaza, normal aşınma ya da malzeme veya üretim hatası ile ilgili olmayan nedenlerden dolayı hasar görmüşse (ancak bununla sınırlı kalmamak üzere, Thrustmaster ürününü herhangi uygun bir elemanla birleştirmek, buna dahil olarak özellikle güç kaynakları, yeniden doldurulabilir piller, şarj cihazları veya bu ürün için Guillemot tarafından tedarik edilmemiş tüm diğer elemanlar); (2) ürün, evde kullanım dışında, profesyonel veya ticari maksatlı olanlar da dahil olmak üzere (örneğin oyun salonları, eğitim, yarışlar) başka maksatlarla kullanılmışsa; (3) Teknik Destek servisi tarafından sağlanan talimatlara uyulmamışsa; (4) yazılım için, işbu garanti geçerli değildir, söz konusu yazılım için sağlanan özel garanti hükümlerine tabidir; (5) sarf malzemeleri için (ürünün kullanım süresi içinde değiştirilecek elemanlar: örneğin; tek kullanımlık piller, kulaklık yastıkları); (6) aksesuarlar için (örneğin; kablolar, kılıflar, cepler, çantalar, bileklikler); (7) ürün açık artırma ile satılmışsa.

Bu garanti devrolunamaz.

Tüketim mallarının tüketicinin ülkesinde satışına ilişkin tüketicinin yasal hakları işbu garantiden etkilenmemektedir.

Ek garanti hükümleri

Garanti süresince, tüm Thrustmaster ürünlerini açmaya ve/veya onarmaya yetkili tek taraf Teknik Destek Servisi olduğundan prensip olarak Guillemot tarafından hiçbir yedek parça sağlanmayacaktır (Uygulanabilir olması durumunda yazılı talimatlarla ve müşteriye gerekli yedek parça(lar) sağlanarak Teknik Destek Servisinin müşteri tarafından yapılmasını isteyebileceği tüm onarım prosedürleri hariç – örneğin onarım işleminin basit olmasından ve gizlilik içermemesinden dolayı).

İnovasyon döngülerini dikkate almak ve bilgi birikimi ile ticari sırlarını korumak için Guillemot, prensip olarak garanti süresi dolmuş hiçbir Thrustmaster ürünü için onarım bilgisi veya yedek parça sağlamayacaktır.

Sorumluluk

Yürürlükte olan yasaların izin vermesi halinde, Guillemot Corporation S.A. (bundan sonra “Guillemot” olarak ifade edilecektir) ve bağlıları aşağıdakilerin biri veya daha fazlasından kaynaklanan her türlü hasara karşı tüm sorumluluğu reddeder: (1) Ürün modifiye edilmişse, açılmışsa, üzerinde değişiklik yapılmışsa; (2) montaj talimatlarına uyulmamışsa; (3) uygunsuz veya kötü kullanım, ihmal, kaza (örneğin bir darbe); (4) normal aşınma; (5) ürünün, evde kullanım dışında, profesyonel veya ticari maksatlı olanlar da dahil olmak üzere (örneğin oyun salonları, eğitim, yarışlar) başka maksatlarla kullanılması. Yürürlükte olan yasaların izin vermesi halinde, Guillemot ve bağlıları ürünle ilgili malzeme veya üretim hatası ile ilgili olmayan her türlü hasara karşı tüm sorumluluğu reddeder (ancak bununla sınırlı kalmamak üzere, herhangi bir yazılımdan veya Thrustmaster ürününün herhangi bir uygun olmayan elemanla birleştirilmesinden doğrudan veya dolaylı olarak kaynaklanan tüm hasarlar, buna dahil olarak özellikle güç kaynakları, yeniden doldurulabilir piller, şarj cihazları veya bu ürün için Guillemot tarafından tedarik edilmemiş tüm diğer elemanlar).

THRUSTMASTER®

TEKNİK DESTEK

©2022 Guillemot Corporation S.A. Tüm hakları saklıdır. Thrustmaster®, Guillemot Corporation S.A.'nın tescilli ticari markasıdır. Guillemot Corporation S.A. tarafından üretilmekte ve dağıtılmaktadır.

Microsoft, Xbox, Xbox "Küre" Tasarımı, Xbox Series X|S, Xbox One ve Windows 10/11 Microsoft şirketler grubunun ticari markalarıdır.

Diğer tüm ticari markalar ile marka adları işbu belgede tanınmış olup ilgili sahiplerine aittir. İçindekiler, tasarım ve teknik özellikler önceden haber vermeksizin değiştirilebilir ve ülkeden ülkeye farklılık gösterebilir. Fotoğraflar ve resimler bağlayıcı değildir. Kuzey Amerika ve Avrupa'da tasarlanmıştır, Çin'de üretilmiştir.

ÇEVRE KORUMA ÖNERİLERİ

Avrupa Birliği, İngiltere ve Türkiye'de: Cihazın kullanım ömrü sona erdiğinde, standart ev atıkları ile atılmamalı, geri dönüşüm için Atık Elektrikli ve Elektronik Cihazların toplandığı bir yere bırakılmalıdır.

Bu, ürünün, kullanım kılavuzunun veya paketin üzerinde bulunan sembol ile onaylanmıştır.

Özelliklerine bağlı olarak malzemeler geri dönüştürülebilir. Atık Elektrik ve Elektronik Cihazların geri dönüşümü veya diğer işleme yöntemleri sayesinde çevrenin

korunmasına yönelik önemli bir katkıda bulunabilirsiniz. Size en yakın toplama merkezleri hakkında bilgi almak için lütfen yerel yetkililerle iletişime geçin.

Diğer ülkeler için: Lütfen elektrikli ve elektronik cihazların geri dönüşümü için yerel yasalara uyunuz.

AEEE Yönetmeliğine Uygundur.

Bu belgeyi saklayın. Renkler ve süslemeler değişiklik gösterebilir.

Plastik tutturucular ve bantlar, kullanmadan önce üründen çıkarılmalıdır.

*Sadece AB, İngiltere ve Türkiye için geçerlidir

T248
