Produkttyp	Ratt med force feedback och T3PM-pedaler
Märke och modell	Thrustmaster T248X
Strömförsörjning	Nätadapter 100-240 V, 50-60 Hz; ut 18,5 V DC, 2,6 A
Rotationsvinkel	270°, 360°, 540°, 720°, 900° eller automatisk
Force feedback	Ja, med 3 FFB-profiler (linjär, boostad)
Inbyggd skärm	T-RDD-skärm (Thrustmaster Race Dash Display) för telemetri (endast PC-kompatibel)
Anslutning	USB-C (ratt) till USB-A (konsol/PC); RJ12-kontakt för pedaler; mini-DIN för tillbehör
Växlingspaddlar	2 magnetiska paddlar (upp/ner)
Knappar och kontroller	Riktningsknappar, MODE, DISPLAY, MENU, VIEW, Xbox, roterande push-encoder
Pedalset	T3PM: 3 pedaler (gas, broms, koppling) med justering av höjd, avstånd och lutning
Extra bromsfjäder	Ja, kit ingår som möjliggör 4 konfigurationer (mjuk, medium, hård, ultra-hård)
Kompatibilitet	Xbox One, Xbox Series X|S, PC (Windows 10/11)
Montering	På bord/skrivbord (fästsystem + metallskruv) eller på cockpit (M6-skruvar medföljer ej)
Underhåll	Rengör med en mjuk, torr trasa; använd inte lösningsmedel
Säkerhet	Öppna inte enheten; spela med skor; undvik långvariga repetitiva rörelser
Garanti	2 år (EU) från leverans; lagstadgad reklamationsrätt
Reservdelar och reparationsmöjligheter	Bromsfjäderkit ingår; andra delar medföljer ej; reparation endast av tillverkaren
Mått (bas)	Cirka 30 x 25 x 20 cm (uppskattning)
Vikt (ratt + pedaler)	Cirka 5 kg (uppskattning)

Vanliga frågor - T248X THRUSTMASTER

Hur kalibrerar jag ratten och pedalerna?

Ratten kalibrerar sig automatiskt när den är ansluten till elnätet och konsolen/PC:n. Rör inte ratten under denna fas (900° rörelser). Pedalerna kalibreras efter några tryck när spelet har startats. Aktivera dem inte under autokalibreringen.

Hur uppdaterar jag rattens firmware?

Gå till support.thrustmaster.com, klicka på Ratter / T248 och sedan Firmware. Följ anvisningarna för att ladda ner och installera uppdateringen.

Är ratten kompatibel med Xbox Series X|S?

Ja, Thrustmaster T248X är kompatibel med Xbox One och Xbox Series X|S. Se till att spelen är uppdaterade för optimal funktion.

Hur justerar jag force feedback-styrkan?

Tryck på MODE-knappen, navigera till alternativet FORCE. Du kan justera den allmänna styrkan från 20 till 100 %. Menyn erbjuder också 3 FFB-profiler (FFB 1 linjär, FFB 2/3 boostade).

T-RDD-skärmen fungerar inte på Xbox, varför?

T-RDD-skärmen (telemetrivisning) är för närvarande endast kompatibel med PC. Den stöds inte på Xbox-konsoler. Se listan över kompatibla PC-spel på Thrustmasters webbplats.

Hur byter jag bromspedalens fjäder?

Koppla bort ratten. Använd den medföljande 2,5 mm insexnyckeln för att demontera pedalen. Byt fjädern mot en av de 4 kittarna (mjuk, medium, hård, ultra-hård). Följ schemat i manualen eller videon på Thrustmasters webbplats.

Kan jag montera ratten på en cockpit?

Ja, använd två M6-skruvar (medföljer ej) i gängorna under basen. Skruvarnas längd får inte överstiga stödets tjocklek + 12 mm. En monteringsplan finns på Thrustmasters supportsida.

Vad gör jag om ratten inte svarar eller är felkalibrerad?

Stäng av konsolen/PC:n, koppla bort alla kablar, anslut först pedalerna, sedan strömmen, USB-kabeln och slå på igen. Om problemet kvarstår, återställ ratten via MODE-menyn (alternativ RESET).

Hur använder jag enheterna E1 till E4?

Tryck encoderväljaren uppåt för att välja E1, E2, E3 eller E4 (visas på skärmen). När det är valt, tryck encodern nedåt för ett "tryck", uppåt för "+", nedåt för "-". Åtgärderna varierar beroende på spelet.

Var hittar jag listan över kompatibla spel?

Listan över spel kompatibla med T248 finns på support.thrustmaster.com under avsnittet Ratter / T248 / Spelinställningar. Den uppdateras regelbundet.

BRUKSANVISNING T248X THRUSTMASTER

För att säkerställa att din T248-racingratt fungerar som den ska i spel till Xbox One, Xbox Series X|S och PC kan du behöva installera spelets automatiska uppdateringar (tillgängliga när din konsol eller PC är ansluten till Internet).

TEKNISKA DELAR

1 T248-bas 2 Rattring 3 T-RDD (Thrustmaster Race Dash Display)-skärm 4 Encoderväljare och encodertryckfunktion 5 Encoderväljare (+ och -) 6 Två magnetiska växelpaddlar (upp och ner) 7 Riktningsknappar 8 VISA-knapp på Xbox-konsoler 9 MODE-knapp

10 Xbox-knapp 11 DISPLAY-knapp 12 MENY-knapp på Xbox-konsoler 13 Monteringssystem 14 Fästskruv av metall 15 Strömkabel (EU/US eller UK...) (15a) och strömadapter (15b) 16 USB-C (16a) till USB-A (16b)-kabel 17 USB-C-snabbkopplingskabel – hane (17a) till hona (17b)

18 Stort gängat hål (för monteringssystem och fästskruv) 19 Gängade hål för montering på en racingcockpit (ingår ej) 20 Kardborreförsedd kabelhållare 21 Strömadapterkontakt

22 Racingrattens USB-C-kontakt 23 Mini-DIN-kontakt för växelspakar, handbromsar och hubbar från Thrustmaster (alla säljs separat) 24 RJ12-kontakt för pedalset

WARNING

Läs igenom denna bruksanvisning noggrant innan du använder denna produkt och spara den för framtida bruk.

Varning – Elektriska stötar

* Förvara produkten på ett torrt ställe och utsätt den inte för damm eller solljus. * Vrid och dra inte i kontakter och kablar. * Spill inte vätskor på produkten eller dess kontakter. * Kortslut inte produkten. * Montera aldrig isär produkten, kasta inte in den i eld och utsätt den inte för höga temperaturer. * Använd ingen annan strömkabel än den som medföljer din racingratt. * Använd inte strömkabeln om kabeln eller dess kontakter är skadade, delade eller söndriga. * Kontrollera att strömkabeln är ordentligt ansluten till ett eluttag och till kontakten på baksidan av racingrattens bas. * Öppna inte racingratten: det finns inga delar däri som får repareras av användaren. Eventuella reparationer måste utföras av tillverkaren, dess auktoriserade representant eller en behörig tekniker. * Använd endast monteringssystem/tillbehör som specificerats av tillverkaren. * Om racingratten fungerar onormalt (om den låter/luktar konstigt eller blir varm) ska du genast sluta använda den, dra ut strömkabeln ur eluttaget och dra ut övriga kablar. * Om du inte tänker använda racingratten under en längre period drar du ut strömkabeln ur eluttaget. * Eluttaget måste vara nära utrustningen och ska vara lättåtkomligt.

Använd endast det nätaggregat som listas i användarinstruktionerna.

Information för nätadapter

Publicerad information	Värde	Enhet
Tillverkarens namn eller varumärke, organisationsnummer och adress	GUILLEMOT CORPORATION S.A.414 196 758 RennesPlace du GranierBP 9714335571 Chantepie CedexFrankrike
Modell-ID	A481-1852590D
Ingångsspänning	100 - 240	V
Växelströmsfrekvens (in)	50 - 60	Hz
Utgångsspänning	18,5	V DC
Utgångsström	2,6	A
Utgångseffekt	47,9	W
Genomsnittlig aktiv effektivitet	87,8	%
Effektivitet vid låg belastning (10%)	87,8	%
Strömförbrukning vid ingen belastning	0,10	W

Se till att inga ventilationshål på racingrattens bas är blockerade. Gör följande för att få optimal ventilation:

* Placera rattens bas på minst 10 cm avstånd från alla väggar. * Placera inte basen i trånga utrymmen. * Täck inte över basen. * Låt inte damm ansamlas i ventilationshålen.

Av säkerhetsskäl ska du aldrig använda pedalsetet barfota eller om du bara har sockor på dig.

THRUSTMASTER® FRÅNSÄGER SIG ALLT ANSVAR I HÄNDELSE AV SKADOR ORSAKADE PÅ GRUND AV ATT PEDALSETET ANVÄNDS UTAN SKOR.

Varning – Skador på grund av Force Feedback och upprepade rörelser

Att spela med en racingratt med Force Feedback kan leda till muskel- eller ledvärk. För att undvika problem:

* Undvik långa spelsessioner. * Ta 10 till 15 minuters paus för varje spelad timme. * Om du känner smärta eller trötthet i händerna, handlederna, armarna, fötterna eller benen ska du sluta spela och vila i några timmar innan du börjar spela igen. * Om symptomen eller smärtorna består när du fortsätter spela ska du sluta spela och kontakta din läkare. * Förvaras utom räckhåll för barn. * Ha alltid båda händerna i rätt position på ratten och släpp aldrig taget helt när du spelar. * Ha aldrig händerna eller fingrarna under pedalerna eller i närheten av pedalsetet när du eller någon annan spelar. * Stoppa aldrig in handen eller armen i racingrattens öppningar när du eller någon annan kalibrerar eller spelar. * Kontrollera att racingrattens bas är ordentligt monterad enligt instruktionerna i denna bruksanvisning.

Produkten får endast hanteras av personer över 14 år

TUNG PRODUKT

Var försiktig så att du inte tappar produkten på dig själv eller någon annan!

ALLTID ALDRIG ALDRIG

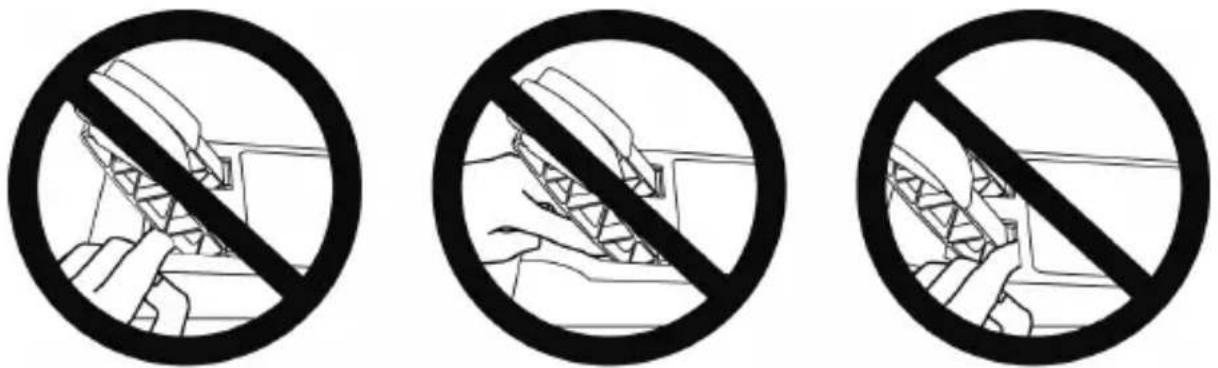

Varning – Klämrisk när man spelar med pedalsetet

* Förvara pedalsetet utom räckhåll för barn. * Ha aldrig fingrarna på eller i närheten av pedalernas sidor när du eller någon annan spelar. * Ha aldrig fingrarna på eller i närheten av den bakre basen av pedalerna när du eller någon annan spelar. * Ha aldrig fingrarna på eller i närheten av den främre basen av pedalerna när du eller någon annan spelar.

ALDRIG ALDRIG ALDRIG

Varning – Klämrisk när man inte spelar med pedalsetet

* Förvara pedalsetet på ett säkert ställe och utom räckhåll för barn.

MONTERA RACINGRATTEN

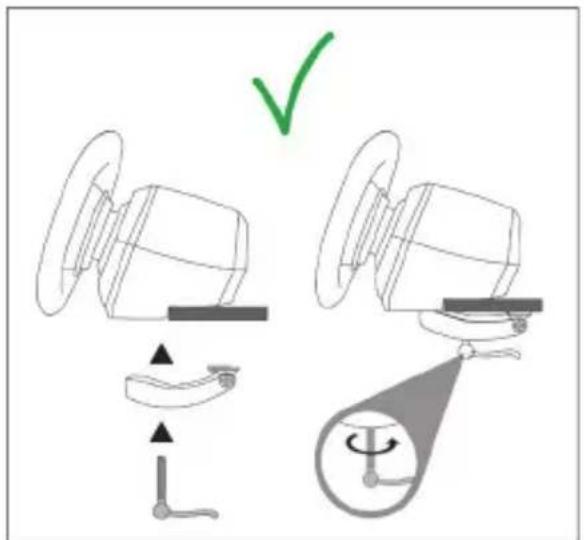

Montera racingratten på ett bord eller skrivbord

Börja med att ansluta följande till rattens undersida:

• strömadaptern (21);
• USB-C-snabbkopplingskabeln (17a) till USB-C-kontakten (22);
• T3PM-pedalsetet (24).

Se till att följa kabelvägarna för de olika kablarna och fäst kablarna med den kardborreförsedda kabelhållaren (20).

1. Placera racingratten på ett bord eller annan horisontell, plan och stabil yta.
2. Sätt i fästskruven (14) i monteringssystemet (13) och gör fast enheten genom att skruva skruven motsols så att den förs in i det stora gångade hålet (18) under racingratten tills ratten är helt stabil.

VARNING: Dra aldrig åt enbart skruven utan att monteringssystemet är på plats! (Detta kan skada racingratten.)

MONTERING / BORTTAGNING	RIKTNING
För att dra åt:Skruva skruven motsols
För att lossa:Skruva skruven medsols

Montera racingratten på en racingcockpit (ingår ej)

1. Placera racingrattens bas på cockpitens hylla.
2. Skruva i två M6-skruvar (ingår ej) i cockpitens hylla och i de två gängade hålen på undersidan av racingratten (19).

Viktigt

Längden på de två M6-skruvarna får inte överstiga tjockleken på hyllan med mer än 12 mm; längre skruvar kan skada de interna komponenterna i racingrattens bas.

1. Vid behov kan du även skruva i det vanliga monteringssystemet (13, 14) i det stora gångade hålet (18).

T248-racingrattens installationsdiagram för cockpits och andra stöd finns på https://support.thrustmaster.com: klicka på Racing Wheels (Racingrattar) / T248, och sedan Template - Cockpit Setup (Mall - Cockpitinstallation).

INSTALLATION

AUTOMATISK KALIBRERING AV RACINGRATTEN OCH PEDALSETET

Ratten kalibrerar sig automatiskt när du ansluter racingratten till ett eluttag och kopplar in racingrattens USB-kontakt i Xbox-konsolen eller PC:n.

När detta sker snurrar racingratten snabbt åt vänster och höger över 900 grader innan den stannar i mitten.

VARNING:

Rör aldrig racingratten när den kalibrerar sig!

(Detta kan resultera i felaktig kalibrering och/eller personskada.)

Anslut aldrig pedalsetet till racingrattens bas (och koppla inte ur det från basen) när det är anslutet till konsolen eller när du spelar (detta kan resultera i felaktig kalibrering).

Anslut alltid pedalsetet innan du ansluter racingratten till konsolen.

När racingrattens kalibrering är klar och spelet har startats kalibreras pedalerna automatiskt efter några tryck.

VARNING:

Tryck aldrig på pedalerna när racingratten

kalibrerar sig eller när ett spel laddas!

(Detta kan resultera i felaktig kalibrering.)

Om din racingratt och/eller ditt pedalset inte fungerar som de ska eller verkar vara felkalibrerade:

Stäng av din konsol (eller PC) och koppla ur racingratten helt och hållet. Anslut sedan alla kablar igen (inklusive strömkabeln och pedalsetet) och starta om konsolen (eller PC:n) och spelet.

INSTALLATION PÅ XBOX-KONSOLER

1. Anslut pedalsetet T3PM till RJ12-kontakten (24) på basen.
2. Anslut strömkabeln och strömadaptern till ett eluttag.
3. Anslut USB-C-kabeln (17) till USB-C-porten (22) på basen.
4. Anslut USB-C/USB-A-kabeln (16) till USB-C-kabeln (17) och till en USB-A-port på Xbox-konsolen. När konsolen slås på kalibrerar sig racingratten automatiskt.

Nu är du redo att spela!

Obs:

- Listan med spel som är kompatibla med Xbox-konsolen och racingratten T248 finns här: https://support.thrustmaster.com (under Racing Wheels (Racingrattar) / T248 / Games Settings (Inställningar för spel)). Denna lista uppdateras regelbundet.

INSTALLATION PÅ PC

1. Gå till https://support.thrustmaster.com för att ladda ner drivrutinerna och Force Feedback-programvaran för PC. Klicka på Racing Wheels (Racingrattar) / T248 / Drivers (Drivrutiner).
2. Anslut pedalsetet T3PM till RJ12-kontakten (24) på basen.
3. Anslut strömkabeln och strömadaptern till ett eluttag.
4. Anslut USB-C-kabeln (17) till USB-C-porten (22) på basen.
5. Anslut USB-C/USB-A-kabeln (16) till USB-C-kabeln (17) och till en USB-A-port på din PC.

Nu är du redo att spela!

Obs:

- I Kontrollpanelen och i spel känns racingratten igen under namnet Thrustmaster Advanced Racer.

UPPDATERA RACINGRATTENS FIRMWARE

Gå till https://support.thrustmaster.com.

Klicka på Racing Wheels (Racingrattar) / T248 / Firmware (Firmware), och följ instruktionerna.

Obs:

• Skärmen som visar telemetriinformation (T-RDD) är för närvarande inte kompatibel med Xboxkonsoler (endast med PC).
• En del funktioner (encoders, antalet actionknappar) begränsas av konsolprotokollet.
• På Xbox fungerar endast knapparna LSB och RSB på racingratten i visa kommande spel (listan över spel med denna funktion uppdateras regelbundet).

E1P=11↓	E2P=12↓	E3P=24↓	E4P=25↓
E1+=14↑	E2+=17↑	E3+=19↑	E4+=21↑
E1-=15↓	E2-=16↓	E3-=18↓	E4-=20↓

ANVÄNDA ENCODERS E1 / E2 / E3 / E4

Du kan välja vilken encoder som är aktiv genom att trycka encoderväljaren (4) uppåt. Den aktiva encodern visas på skärmen: E1, E2, E3, E4 efter varandra, därefter E1... och så vidare.

När encodern (E1, E2, E3 eller E4) har valts är de tillhörande funktionerna följande:

• Push (P) genom att trycka encoderväljaren (4) nedåt.
• genom att trycka encoderväljaren på höger sida (5) uppåt.
• genom att trycka encoderväljaren på höger sida (5) nedåt.

Motsvarande åtgärd visas på skärmen.

Obs:

• Encoders E1, E2, E3 och E4 fungerar i de flesta spel.
• Skärmen visar telemetriinformation i spel som är kompatibla med Thrustmasters SDK (Software Development Kit). En lista med kompatibla spel finns här: https://support.thrustmaster.com (under Racing Wheels (Racingrattar) / T248 / Games Settings (Inställningar för spel)). Denna lista uppdateras regelbundet.

MIODE-KNAPPEN

VISA INFORMATION PÅ RACINGRATTEN OCH KONFIGURERA RACINGRATTEN OCH PEDALSETET

Tryck på MODE-knappen (9) för att öppna menyn MODE (LÄGE).

Endast de första två segmenten visas när du är i denna meny.

ABOUT

Använd riktningsknapparna (7) i denna meny på följande sätt:

Navigering		Skärm	Information / Alternativ
Åtta nivåer	Två alternativ	XBOX/PCVälj ditt system:Xbox-konsol eller PC	- Välj Xbox-konsolen (standard)- Välj PC-systemetObs: För att bekräfta ditt val trycker du på MODE-knappen (9). Ditt val sparas när EXIT visas på skärmen.
	Tre skärmar	ABOUTAllmän information	- Racingrattbasens firmwareversion- Namnet på enheten som är ansluten till mini-DIN-kontakten (23)- Typen av pedalset som är anslutet till RJ12-kontakten (24)
	Tre alternativ	FFBVälj Force Feedback-profil (se avsnittet FFB-KURVA)	- FFB 1- FFB 2 (standard)- FFB 3
	Sex alternativ	FORCEVälj generell nivå på rattens krafteffekt
	Sex alternativ	ROT°Välj rattutslag(endast i spel där rattutslaget inte är automatiskt)	- 270°- 360°- 540°- 720°- 900°- AUTO = automatisk (standard)
	Två alternativ	PEDALVäljpedalsetskonfiguration	- FLOOR: golvmonterat (standard)- INV.: upphängt(gas- och kopplingspedalerna är omvända)
	En skärm	TEMPMotortemperatur	Racingrattens motortemperatur visas i realtid
	Ett alternativ	RESETÅterställ racingratten till standardläget.	- N: Nej- Y: JaVälj Y och tryck på MODE-knappen (9).Racingratten återställs när EXIT visas på skärmen.

FORCE

Gör det möjligt att justera alla racingrattens krafteffekter i realtid (direkt i loppet), från 20 till 100 %.

FFB 1-effekten ger linjär Force Feedback. Kraften du känner är 100 % proportionell mot kraften som spelet efterfrågar.

FFB 2 och FFB 3

FFB 2 och FFB 3-effekterna förstärker Force Feedbacken för att göra kraften du känner mer märkbar i förhållande till kraften som spelet efterfrågar.

Obs:

• Bekräfta dina val genom att trycka på MODE-knappen (9): EXIT (AVSLUTA) visas innan du återvänder till standardskärmen.
• Riktningsknapparna (7) är inaktiverade i spel och i konsolens gränssnitt när MODE-knappen är aktiverad.

DISPLAY-KNAPPEN

KONFIGURERA HUR TELEMETRIINSTÄLLNINGAR VISAS

(i PC-spel som är kompatibla med skärmen)

Obs:

• En lista med PC-spel som är kompatibla med T-RDD (Thrustmaster Race Dash Display)-skärmen finns här: https://support.thrustmaster.com (under Racing Wheels (Racingrattar) / T248 / Games Settings (Inställningar för spel)). Denna lista uppdateras regelbundet.
• DISPLAY-knappen fungerar endast i dessa spel.
• DISPLAY-knappen är för närvarande inte kompatibel på Xbox-konsoler.

Tryck på DISPLAY-knappen (11) för att öppna menyn DISPLAY (VISA).

Endast de sista två segmenten visas när du är i denna meny.

Använd riktningsknapparna (7) i denna meny på följande sätt:

Navigering		Skärm	Information / Alternativ
Fem nivåer	Nej	Växel
	Nej	SPEEDHastighet
	Femvisningsalternativlängs segmenten	RPMVarvtal och val av vy längsde nio segmenten	- REV >>: vänster till höger- REV <<: höger till vänster- REV ✗: från utsidan till mitten- REV ◇: från mitten till utsidan- REV --: visar inget påsegmenten
	Två alternativ	POSPosition	- DRI: position i loppet- LAP: antal varv
	Tre alternativ	TIMETid	- PBL: bästa personliga varvtid- C L: aktuell varvtid- L L: föregående varvtid

Obs:

• Bekräfta dina val genom att trycka på DISPLAY-knappen (11).
• Riktningsknapparna (7) är inaktiverade i spel och i konsolens gränssnitt när DISPLAY-knappen är aktiverad.

Gå till https://support.thrustmaster.com. Klicka på Racing Wheels (Racingrattar) / T248, och sedan Manual (Bruksanvisning) eller FAQ (FAQ).

PEDALSETET T3PM

1 Pedalset 2 Hård fjäder (svart) 3 2,5 mm inexnyckel 4 Fjäderhållare 5 Övre låshuvud med bricka

6 Elastisk dämpningsring (vit – Shore 70) 7 Övre plastdistans (röd) 8 Mjuk fjäder (silver – installerad som standard) 9 Nedre plastdistans (röd)

VARNING

Läs igenom denna bruksanvisning noggrant innan du använder denna produkt och spara den för framtida bruk.

Av säkerhetsskäl ska du aldrig använda pedalsetet barfota

eller om du bara har sockor på dig.

THRUSTMASTER® FRÅNSÄGER SIG ALLT ANSVAR I HÄNDELSE AV SKADOR ORSAKADE PÅ GRUND AV ATT PEDALSETET ANVÄNDS UTAN SKOR.

Varning – Klämrisk när man spelar med pedalsetet

* Förvara pedalsetet utom räckhåll för barn. * Ha aldrig fingrarna på eller i närheten av pedalernas sidor när du eller någon annan spelar. * Ha aldrig fingrarna på eller i närheten av den bakre basen av pedalerna när du eller någon annan spelar. * Ha aldrig fingrarna på eller i närheten av den främre basen av pedalerna när du eller någon annan spelar.

AUTOMATISK KALIBRERING AV PEDALSETET

• Anslut aldrig pedalsetet till racingrattens bas (och koppla inte ur det från basen) när den är ansluten till Xbox-konsolen eller när du spelar (detta kan resultera i felaktig kalibrering).
• Anslut alltid pedalsetet innan du ansluter racingratten till konsolen eller PC:n.
• När racingrattens kalibrering är klar och spelet har startats kalibreras pedalerna automatiskt efter några tryck.
• Tryck aldrig på pedalerna medan racingratten kalibrerar sig eller när ett spel laddas! Detta kan resultera i felaktig kalibrering.

Om din racingratt och/eller ditt pedalset inte fungerar som de ska eller verkar vara felkalibrerade:

Stäng av din konsol och koppla ur racingratten helt och hållet. Anslut sedan alla kablar igen (inklusive strömkabeln och pedalsetet) och starta om konsolen och spelet.

Pedalsetet kan monteras på en mängd olika kompatibla stöd (säljs separat) med hjälp av de fem M6-gängade hålen på undersidan av basen. För att göra detta skruvar du minst två M6-skruvar (ingår ej) genom stödhyllan och in i de gängade hålen på undersidan av pedalsetets bas.

Viktigt: för att undvika att skada pedalsetets interna komponenter får längden på M6-skruvarna inte överstiga tjockleken på stödet med mer än 12 mm.

Pedalsetets installationsdiagram för cockpits och andra stöd finns på https://support.thrustmaster.com: klicka på Racing Wheels (Racingrattar) / T3PM, och sedan Template - Cockpit setup (Mall - Cockpitinstallation).

JUSTERA PEDALSETET

Var och en av de tre pedalerna innehåller:

• en pedalarm (10) med två hål.
• ett huvudstöd av plast (11) (placerat mellan huvudet och armen) med fyra hål.
• ett metallhuvud (12) med flera hål (nio för gasen – sex för bromsen – sex för kopplingen).

OBS: För att undvika kalibreringsproblem ska du alltid dra ut rattens USB-kabel ur konsolen eller datorn innan du gör några justeringar av pedalsetet.

Justera HÖJDEN på gaspedalen

• Använd den medföljande 2,5 mm insexnyckeln (3) och skruva loss de två skruvarna som håller metallhuvudet (12) och dess stöd (11) på plats.
• Välj önskad höjd och skruva sedan i och dra åt skruvarna igen så att metallhuvudet (12) och dess stöd (11) sitter fast ordentligt.

• Använd den medföljande 2,5 mm insexnyckeln (3) och skruva loss de två skruvarna som håller metallhuvudet (12) och dess stöd (11) på plats.
• Välj önskad position (till vänster, centralt eller till höger) och skruva sedan i och dra åt skruvarna igen så att metallhuvudet (12) och dess stöd (11) sitter fast ordentligt.

Exemplen visar bromspedalen:

Antal möjliga mellanrumslägen per pedal:

• Tre för gaspedalen
• Tre för bromspedalen
• Tre för kopplingspedalen

Justera LUTNINGEN på pedalerna

• Använd den medföljande 2,5 mm insexnyckeln (3) och skruva loss de två skruvarna som håller metallhuvudet (12) och dess stöd (11) på plats.
• Vrid huvudstödet av plast (11) 180° och skruva sedan i och dra åt skruvarna igen så att metallhuvudet (12) och dess stöd (11) sitter fast ordentligt.

Exemplen visar gaspedalen:

Antal möjliga lutningslägen per pedal:

• Två för gaspedalen
• Två för bromspedalen
• Två för kopplingspedalen

MEDFÖLJANDE BROMSFJÄDRAR

Fyra möjliga konfigurationer och inställningar för bromstryckkraften

Med denna mod kan du få en annan känsla och ett annat motstånd när du bromsar.

Det är upp till dig om du vill installera den eller inte, beroende på vad du föredrar.

Bromsmotständ Mjukt		Måttligt(standard)	Hårt Mycket hårt
Rekommenderad användning	Skrivbord	Skrivbord	Pedalsetsstöd	Cockpit
Mjuk silverfjäder (8)	x	x
Vit elastisk dämpningsring (6)		x		x
Hård svart fjäder (2) x x

1. Dra hårt i den nedre plastdistansen (9) för att trycka ihop fjädern och ta sedan bort fjäderhållaren (4).

Metod 1:

1. Sätt tillbaka de olika delarna på fjäderhållaren (4).

Börja med den nedre plastdistansen (9), välj sedan en fjäder, (2) eller (8), och fortsätt med den övre plastdistansen (7).

1. När du har valt konfiguration installerar du den elastiska dämpningsringen (6).
2. Justera det övre låshuvudet med brickan (5) och sätt det på plats.
3. Tryck ihop fjädern hårt för att sätta dit fjäderhållaren (4).

En video som visar hur man byter fjädern finns på https://support.thrustmaster.com: klicka på Racing Wheels (Racingrattar) / T3PM.

GARANTIINFORMATION

Guillemot Corporation S.A., med säte i Place du Granier, B.P. 97143, 35571 Chantepie, Frankrike (hädanefter "Guillemot") garanterar globalt för konsumenten att denna Thrustmaster-produkt ska vara fri från defekter i material och utförande, under en garantiperiod som motsvarar tidsgränsen för att vidta åtgärder mot Guillemot om konsumenten anser att produkten inte är fri från defekter i material och utförande. I länderna i Europeiska unionen motsvarar detta en period på två (2) år från leveransen av Thrustmaster-produkten. I andra länder motsvarar garantiperioden tidsgränsen för att vidta åtgärder mot Guillemot om konsumenten anser att Thrustmaster-produkten inte är fri från defekter i material och utförande enligt de lagar som gäller i landet där konsumenten var bosatt vid inköpsdatumet för Thrustmaster-produkten (om ingen sådan åtgärd existerar i det motsvarande landet ska garantiperioden vara ett (1) år från ursprungligt inköpsdatum av Thrustmaster-produkten).

Trots ovanstående omfattas laddningsbara batterier av en garantiperiod på sex (6) månader från ursprungligt inköpsdatum.

Om produkten skulle visa sig vara defekt under garantiperioden ska du genast kontakta tekniska supporten som då informerar om hur du går vidare. Om defekten bekräftas måste produkten returneras till inköpsstället (eller annat ställe angivet av tekniska supporten).

Inom ramen för denna garanti ska konsumentens defekta produkt, efter tekniska supportens gottfinnande, antingen ersättas eller repareras så att den fungerar. Om Thrustmaster-produkten under garantiperioden är föremål för sådan renovering, ska alla perioder på minst sju (7) dagar under vilka produkten inte kan användas läggas till återstående garantiperiod (denna period löper från det datum då konsumenten bad om service eller från det datum då produkten ifråga gjorts tillgänglig för reparation, om datumet då produkten gjorts tillgänglig för reparation ligger efter datumet då konsumenten bad om service). Om det är tillåtet enligt gällande lag är Guillemot och dess dotterbolags fulla ansvar (inklusive följdskador) begränsat till att reparera eller ersätta Thrustmaster-produkten. Om det är tillåtet enligt gällande lag frånsäger sig Guillemot alla garantier för säljbarhet eller lämplighet för ett visst syfte.

Garantin gäller inte: (1) om produkten har modifierats, öppnats, ändrats eller skadats till följd av olämplig användning eller missbruk, försumlighet, olycka, normalt slitage eller annan orsak som inte är relaterad till material- eller tillverkningsfel (inklusive, men inte begränsat till, att kombinera Thrustmaster-produkten med någon olämplig del, i synnerhet nätaggregat, laddningsbara batterier, laddare, eller andra delar som Guillemot inte tillhandahåller för denna produkt); (2) om produkten har använts för annan användning än hemanvändning, inklusive för professionella eller kommersiella ändamål (t.ex. spelrum, träning, tävlingar); (3) om instruktionerna från teknisk support inte följs; (4) programvara, då programvaran har en egen garanti; (5) förbrukningsvaror (delar som byts ut under produktens livslängd: t.ex. engångsbatterier eller öronkuddar till headset eller hörlurar); (6) tillbehör (t.ex. kablar, fodral, påsar, väskor, handledsremmar); (7) om produkten såldes på offentlig auktion.

Denna garanti är inte överlåtbar.

Konsumentens juridiska rättigheter med avseende på lagar som gäller för försäljning av konsumentvaror i hens land påverkas inte av denna garanti.

Ytterligare garantibestämmelser

Under garantiperioden ska Guillemot i princip inte tillhandahålla några reservdelar eftersom teknisk support är den enda part med behörighet att öppna och/eller renovera Thrustmasters produkter (med undantag för renoveringar som teknisk support ber konsumenten att utföra med hjälp av skriftliga instruktioner – till exempel om renoveringen är enkel och ej konfidentiell – och genom att i gällande fall förse konsumenten med de reservdelar som behövs).

Med tanke på dess innovationscykler och för att skydda dess kunskaper och affärshemligheter, ska Guillemot i princip inte tillhandahålla några renoveringsinstruktioner eller reservdelar för någon Thrustmaster-produkt vars garantiperiod har löpt ut.

Ansvar

Om det är tillåtet enligt gällande lag frånsäger sig Guillemot Corporation S.A. (hädanefter "Guillemot") och dess dotterbolag allt ansvar för eventuella skador orsakade av följande: (1) produkten har modifierats, öppnats eller ändrats; (2) underlåtenhet att följa monteringsanvisningarna; (3) olämplig användning eller missbruk, försumlighet, en olycka (t.ex. att produkten tappas); (4) normalt slitage; (5) produkten har använts för annan användning än hemanvändning, inklusive för professionella eller kommersiella ändamål (t.ex. spelrum, träning, tävlingar). Om det är tillåtet enligt gällande lag frånsäger sig Guillemot och dess dotterbolag allt ansvar för eventuella skador som inte är relaterade till material- eller tillverkningsfel när det gäller produkten (inklusive, men inte begränsat till, skador som direkt eller indirekt orsakats av någon programvara eller genom att kombinera Thrustmaster-produkten med någon olämplig del, i synnerhet nätaggregat, laddningsbara batterier, laddare, eller andra delar som Guillemot inte tillhandahåller för denna produkt).

©2022 Guillemot Corporation S.A. Med ensamrätt. Thrustmaster® är ett registrerat varumärke som tillhör Guillemot Corporation S.A. Tillverkas och distribueras av Guillemot Corporation S.A.

Microsoft, Xbox, Xbox "klotdesign", Xbox Series X|S, Xbox One och Windows 10/11 är varumärken som tillhör Microsoft-koncernen.

Alla andra varumärken och märkesnamn erkänns härmed och tillhör sina respektive ägare. Innehåll, konstruktioner och specifikationer kan ändras utan föregående meddelande och kan variera från land till land. Foton och illustrationer är inte bindande. Designad i Nordamerika och Europa. Tillverkad i Kina.

MILJÖSKYDD

I Europeiska unionen, Storbritannien och Turkiet: När produkten har slutat fungera ska den inte slängas i vanligt hushållsavfall, utan kasseras vid en uppsamlingsplats för bortskaffandet av elektriskt och elektroniskt avfall (WEEE) för återvinning. Detta bekräftas av symbolen på produkten, bruksanvisningen eller förpackningen. Beroende på dess egenskaper kan materialet kanske återvinnas. Genom återvinning och andra sätt att hantera elektriskt och elektroniskt avfall kan du göra ett viktigt bidrag till att hjälpa till att skydda miljön.

Kontakta dina lokala myndigheter för information om uppsamlingsplatsen som är närmast dig.

För alla andra länder: Följ lokala återvinningslagar för elektriskt och elektroniskt avfall.

Behåll denna information. Färger och dekorationer kan variera.

Plastfästen och lim/klister/tejp bör avlägsnas från produkten innan den används.

*Gäller endast EU, Storbritannien och Turkiet

T248

XBOX ONE, XBOX SERIES X|S JA PC

Käyttöohje
