Produkttyp	Lenkrad mit Force Feedback und T3PM-Pedalset
Marke und Modell	Thrustmaster T248X
Stromversorgung	Netzadapter 100-240 V, 50-60 Hz; Ausgang 18,5 V DC, 2,6 A
Drehwinkel	270°, 360°, 540°, 720°, 900° oder automatisch
Force Feedback	Ja, mit 3 FFB-Profilen (linear, boostet)
Integriertes Display	T-RDD-Bildschirm (Thrustmaster Race Dash Display) für Telemetrie (nur PC-kompatibel)
Anschlussmöglichkeiten	USB-C (Lenkrad) zu USB-A (Konsole/PC); RJ12-Anschluss für Pedalset; Mini-DIN für Zubehör
Schaltwippen	2 magnetische Schaltwippen (hoch/runter)
Tasten und Bedienelemente	Richtungstasten, MODE, DISPLAY, MENU, VIEW, Xbox, Drehregler mit Druckfunktion
Pedalset	T3PM: 3 Pedale (Gas, Bremse, Kupplung) mit Einstellungen für Höhe, Abstand und Neigung
Zusätzliche Bremsefeder	Ja, Kit inklusive ermöglicht 4 Konfigurationen (weich, mittel, hart, extrahart)
Kompatibilität	Xbox One, Xbox Series X|S, PC (Windows 10/11)
Befestigung	Auf Tisch/Schreibtisch (Befestigungssystem + Metallschraube) oder auf Cockpit (M6-Schrauben nicht im Lieferumfang)
Pflege	Mit einem weichen, trockenen Tuch reinigen; keine Lösungsmittel verwenden
Sicherheit	Gerät nicht öffnen; mit Schuhen spielen; längere wiederholte Bewegungen vermeiden
Garantie	2 Jahre (EU) ab Lieferung; gesetzliche Gewährleistung
Ersatzteile und Reparierbarkeit	Bremsfeder-Kit enthalten; andere Teile nicht im Lieferumfang; Reparatur nur durch den Hersteller
Abmessungen (Basis)	Ca. 30 x 25 x 20 cm (Schätzung)
Gewicht (Lenkrad + Pedalset)	Ca. 5 kg (Schätzung)

Häufig gestellte Fragen - T248X THRUSTMASTER

Wie kalibriere ich das Lenkrad und die Pedale?

Das Lenkrad kalibriert sich automatisch, wenn es an die Stromversorgung und die Konsole/den PC angeschlossen ist. Berühren Sie das Lenkrad während dieser Phase nicht (Bewegungen von 900°). Die Pedale kalibrieren sich nach einigen Betätigungen, sobald das Spiel gestartet ist. Betätigen Sie sie nicht während der Autokalibrierung.

Wie aktualisiere ich die Firmware des Lenkrads?

Gehen Sie zu support.thrustmaster.com, klicken Sie auf Lenkräder / T248 und dann auf Firmware. Befolgen Sie die Anweisungen zum Herunterladen und Installieren des Updates.

Ist das Lenkrad mit Xbox Series X|S kompatibel?

Ja, das Thrustmaster T248X ist mit Xbox One und Xbox Series X|S kompatibel. Stellen Sie sicher, dass die Spiele auf dem neuesten Stand sind, um eine optimale Funktion zu gewährleisten.

Wie stelle ich die Stärke des Force Feedbacks ein?

Drücken Sie die MODE-Taste, navigieren Sie zur Option FORCE. Sie können die allgemeine Stärke von 20 bis 100 % einstellen. Das Menü bietet auch 3 FFB-Profile (FFB 1 linear, FFB 2/3 boostet).

Das T-RDD-Display funktioniert nicht auf der Xbox, warum?

Das T-RDD-Display (Telemetrieanzeige) ist derzeit nur mit dem PC kompatibel. Es wird auf Xbox-Konsolen nicht unterstützt. Überprüfen Sie die Liste der kompatiblen PC-Spiele auf der Thrustmaster-Website.

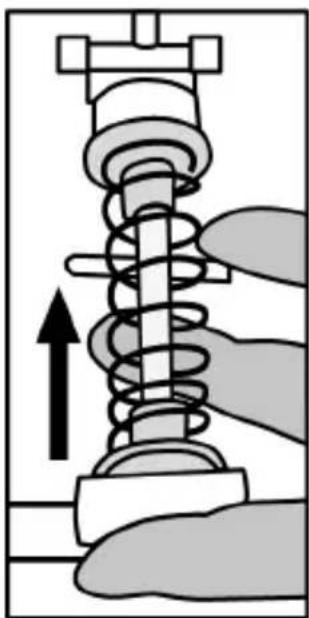

Wie wechsle ich die Feder des Bremspedals?

Trennen Sie das Lenkrad vom Strom. Verwenden Sie den mitgelieferten 2,5-mm-Inbusschlüssel, um das Pedal zu demontieren. Ersetzen Sie die Feder durch eines der 4 Kits (weich, mittel, hart, extrahart). Befolgen Sie die Abbildung im Handbuch oder das Video auf der Thrustmaster-Website.

Kann ich das Lenkrad an einem Cockpit befestigen?

Ja, verwenden Sie zwei M6-Schrauben (nicht im Lieferumfang) in den Gewindebohrungen unter der Basis. Die Schraubenlänge sollte die Dicke der Halterung + 12 mm nicht überschreiten. Eine Maßskizze ist auf der Thrustmaster-Supportseite verfügbar.

Was tun, wenn das Lenkrad nicht mehr reagiert oder falsch kalibriert ist?

Schalten Sie die Konsole/den PC aus, trennen Sie alle Kabel, schließen Sie zuerst das Pedalset, dann das Netzteil, das USB-Kabel wieder an und schalten Sie alles wieder ein. Wenn das Problem weiterhin besteht, setzen Sie das Lenkrad über das MODE-Menü (Option RESET) zurück.

Wie verwende ich die Encoder E1 bis E4?

Betätigen Sie den Encoder-Wahlschalter nach oben, um E1, E2, E3 oder E4 auszuwählen (auf dem Bildschirm angezeigt). Nach der Auswahl drücken Sie den Encoder nach unten für einen « Push », nach oben für « + », nach unten für « - ». Die Aktionen variieren je nach Spiel.

Wo finde ich die Liste der kompatiblen Spiele?

Die Liste der mit dem T248 kompatiblen Spiele finden Sie auf support.thrustmaster.com unter Lenkräder / T248 / Spieleinstellungen. Sie wird regelmäßig aktualisiert.

BEDIENUNGSANLEITUNG T248X THRUSTMASTER

Um sicherzustellen, dass Ihr T248 Rennlenkrad mit Spielen für Xbox One, Xbox Series X|S oder PC korrekt funktioniert, ist es eventuell erforderlich, die automatischen Aktualisierungen für das Spiel zu installieren.

(verfügbar, wenn Ihre Konsole oder Ihr PC mit dem Internet verbunden ist.)

TECHNISCHE AUSSTATTUNG

1 T248-Basis 2 Lenkrad 3 T-RDD (Thrustmaster Race Dash Display)-Bildschirm 4 Encoder-Wählschalter und Encoder-Push-Funktion 5 + und - Encoder-Wählschalter 6 2 magnetische Schaltwippen (hoch und herunter) 7 Richtungstasten 8 VIEW-Taste bei Xbox-Konsolen 9 MODE-Taste

10 Xbox-Taste 11 DISPLAY-Taste 12 MENÜ-Taste bei Xbox-Konsolen 13 Befestigungssystem 14 Befestigungsschraube aus Metall 15 Netzkabel (EU/US oder UK...) (15a) und Netzadapter (15b) 16 USB-C (16a) - USB-A (16b)-Kabel 17 Quick-Release-USB-C-Kabel – Stecker (17a) auf Buchse (17b))

18 Große Gewindebohrung (für Befestigungssystem und Befestigungsschraube) 19 Gewindebohrungen zum Einbau in ein Renncockpit (nicht im Lieferumfang enthalten) 20 Kabelhalterung mit Klettbandbefestigung 21 Anschluss für Netzadapter

22 USB-C-Anschluss des Rennlenkrads 23 Mini-DIN-Anschluss für Thrustmaster Schalthebel, Handbremse oder Hub (alle separat erhältlich) 24 RJ12-Anschluss für Pedalset

WARNHINWEISE

Lesen Sie dieses Handbuch vor der Verwendung des Produkts sorgfältig durch und bewahren Sie es zum späteren Nachschlagen auf.

Vorsicht – Stromschlaggefahr!

* Bewahren Sie das Produkt an einem trockenen Ort auf und setzen Sie es weder Staub noch Sonnenlicht aus. * Verdrehen Sie nicht die Anschlüsse und Kabel und ziehen Sie nicht daran. * Verschütten Sie keine Flüssigkeiten auf das Produkt oder seine Anschlüsse. * Schließen Sie das Produkt nicht kurz. * Zerlegen Sie nicht das Produkt; werfen Sie es nicht ins Feuer und setzen Sie es keinen hohen Temperaturen aus. * Verwenden Sie kein anderes Stromversorgungskabel als das, das mit Ihrem Lenkrad geliefert wurde. * Verwenden Sie das Stromversorgungskabel nicht, wenn das Kabel oder seine Stecker beschädigt, gespalten oder gebrochen sind. * Vergewissern Sie sich, dass das Stromversorgungskabel ordnungsgemäß in eine Steckdose eingesteckt und ordnungsgemäß mit dem Anschluss an der Rückseite der Lenkradbasis verbunden ist. * Öffnen Sie das Rennlenkrad nicht: Es befinden sich keine vom Benutzer zu wartenden Teile im Inneren. Reparaturen dürfen nur vom Hersteller, seinem Beauftragten oder einem qualifizierten Techniker durchgeführt werden. * Verwenden Sie nur die vom Hersteller angegebenen Befestigungssysteme/Zubehörteile. * Wenn das Rennlenkrad nicht ordnungsgemäß funktioniert (wenn es anormale Geräusche, Wärme oder Gerüche abgibt), stellen Sie den Betrieb sofort ein, ziehen Sie den Netzstecker aus der Steckdose und ziehen Sie die anderen Kabel ab. * Wenn Sie das Rennlenkrad über einen längeren Zeitraum nicht benutzen, ziehen Sie den Netzstecker aus der Steckdose. * Die Steckdose muss sich in der Nähe des Geräts befinden und leicht zugänglich sein.

Verwenden Sie nur die in der Gebrauchsanweisung aufgeführte Stromversorgung.

Informationen zum Netzadapter

Angezeigte Information	Wert	Einheit
Name des Herstellers oder Marke, Handelsregisternummer und Adresse	GUILLEMOT CORPORATION S.A.414 196 758 RennesPlace du GranierBP 9714335571 Chantepie CedexFrankreich
Modell-Bezeichnung	A481-1852590D
Eingangsspannung	100 - 240	V
Eingangs-AC-Frequenz	50 - 60	Hz
Ausgangsspannung	18,5	V DC
Ausgangsstrom	2,6	A
Ausgangsleistung	47,9	W
Durchschnittlicher Wirkungsgrad	87,8	%
Wirkungsgrad bei geringer Last (10 %)	87,8	%
Leistungsaufnahme bei Null-Last	0,10	W

Lüftungsschlitze

Stellen Sie sicher, dass Sie die Lüftungsschlitze an der Basis des Lenkrads nicht blockieren. Um eine optimale Belüftung zu gewährleisten, beachten Sie bitte folgende Punkte:

* Stellen Sie die Lenkradbasis mit einem Mindestabstand von 10 cm zu Wandflächen auf. * Stellen Sie die Basis nicht in engen Umgebungen auf. * Decken Sie die Basis nicht ab. * Achten Sie darauf, dass sich kein Staub auf den Lüftungsöffnungen ablagert.

Benutzen Sie das Pedalset aus Sicherheitsgründen niemals barfuß oder wenn Sie nur Socken an den Füßen tragen.

THRUSTMASTER® LEHNT JEDE HAFTUNG IM FALLE VON VERLETZUNGEN AB, DIE DURCH DIE BENUTZUNG DES PEDALSETS OHNE SCHUHE ENTSTEHEN.

Vorsicht – Verletzungsgefahr durch Force Feedback und wiederkehrende Bewegungen

Das Spielen mit einem Force-Feedback-Rennlenkrad kann zu Muskel- oder Gelenkschmerzen führen. So vermeiden Sie mögliche Probleme:

* Vermeiden Sie längere Spielperioden. * Machen Sie nach jeder Stunde Spielzeit eine 10- bis 15-minütige Pause. * Wenn Sie Ermüdungserscheinungen oder Schmerzen in den Händen, Handgelenken, Armen, Füßen oder Beinen verspüren, hören Sie auf zu spielen und ruhen Sie sich einige Stunden aus, bevor Sie wieder mit dem Spielen beginnen. * Wenn die angegebenen Symptome oder Schmerzen bei Wiederaufnahme des Spiels anhalten, hören Sie auf zu spielen und suchen Sie Ihren Arzt auf. * Außerhalb der Reichweite von Kindern aufbewahren. * Lassen Sie während des Spielens immer beide Hände korrekt auf dem Lenkrad liegen, ohne es vollständig loszulassen. * Legen Sie während des Spielens niemals Ihre Hände oder Finger unter die Pedale oder in die Nähe des Pedalsets. * Stecken Sie während der Kalibrierung und des Spiels niemals Ihre Hand oder Ihren Arm durch die Öffnungen des Lenkrads. * Vergewissern Sie sich, dass der Sockel des Rennrads gemäß den Anweisungen in diesem Handbuch ordnungsgemäß befestigt ist.

Das Produkt darf nur von Benutzern bedient werden, die 14 Jahre oder älter sind.

SCHWERES PRODUKT

Lassen Sie das Produkt nicht auf sich oder andere Personen fallen!

IMMER NIE NIE

Vorsicht – Einklemmgefahr am Pedalset während des Spielens

* Bewahren Sie das Pedalset außerhalb der Reichweite von Kindern auf. * Bringen Sie während des Spielens niemals Ihre Finger auf oder in die Nähe der Seiten der Pedale. * Bringen Sie während des Spielens niemals Ihre Finger auf oder in die Nähe der Pedalrückseite. * Bringen Sie während des Spielens niemals Ihre Finger auf oder in die Nähe der Pedalvorderseite.

Vorsicht – Einklemmgefahr am Pedalset, wenn damit nicht gespielt wird

* Bewahren Sie das Pedalset an einem sicheren Ort und außerhalb der Reichweite von Kindern auf.

BEFESTIGEN DES RENNLENKRADS

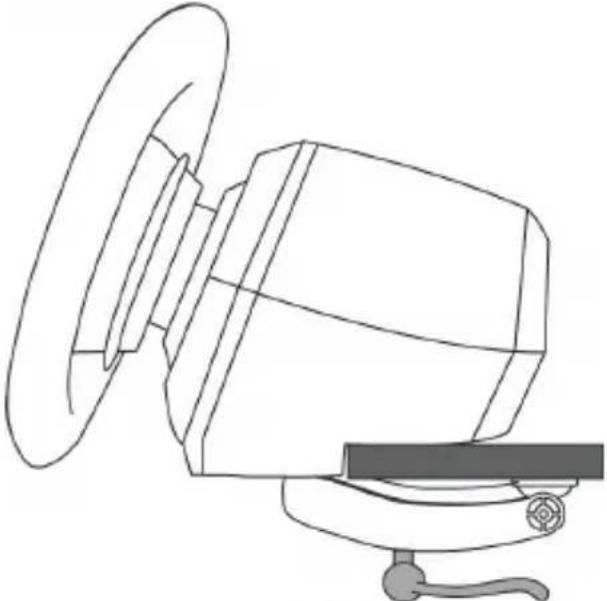

Befestigen des Rennlenkrads auf einem Tisch oder Schreibtisch

Beginnen Sie mit den Anschlüssen an der Unterseite des Lenkrads:

• der Netzadapter (21);
• das Quick-Release-USB-C-Kabel (17a) zum USB-C-Anschluss (22);
• das T3PM-Pedalset (24).

Beachten Sie die Wege für die verschiedenen Kabel und befestigen Sie die Kabel mit dem Klettverschluss-Kabelhalter (20).

1. Stellen Sie das Rennlenkrad auf einen Tisch oder eine andere waagerechte, ebene und stabile Fläche.
2. Stecken Sie die Befestigungsschraube (14) in das Befestigungssystem (13) und ziehen Sie die Vorrichtung fest, indem Sie die Schraube gegen den Uhrzeigersinn drehen, sodass sie in die große Gewindebohrung (18), die sich unterhalb des Rennlenkrads befindet, eingreift, bis das Lenkrad vollständig fest sitzt.

ACHTUNG: Ziehen Sie die Schraube niemals allein ohne vorhandenes Befestigungssystem an!

(Dadurch könnte das Rennlenkrad beschädigt werden.)

MONTAGE / ABMONTIEREN	RICHTUNG
Montieren:Drehen der Schraube entgegen dem Uhrzeigersinn
Abmontieren:Drehen der Schraube im Uhrzeigersinn

Einbau des Rennlenkrads in ein Cockpit (nicht im Lieferumfang enthalten)

1. Legen Sie die Basis des Rennlenkrads auf die Cockpit-Auflage.
2. Schrauben Sie zwei M6-Schrauben (nicht im Lieferumfang enthalten) in die Cockpit-Auflage und in die beiden Gewindebohrungen an der Unterseite des Rennlenkrads (19).

Warnung

Die Länge der beiden M6-Schrauben darf die Dicke der Auflage um nicht mehr als 12 mm überschreiten; längere Schrauben könnten zu Beschädigungen der im Boden des Rennlenkrads befindlichen Bauteile führen.

1. Bei Bedarf können Sie auch das Standard-Befestigungssystem (13, 14) in die große Gewindebohrung (18) einschrauben.

Die Setup-Diagramme des T248-Rennlenkrads für Cockpits und andere Befestigungen finden Sie unter https://support.thrustmaster.com: Klicken Sie auf Lenkräder / T248 und dann Template-Cockpit Setup.

INSTALLATION

AUTOMATISCHE KALIBRIERUNG VON RENNLENKRAD UND PEDALSET

Das Lenkrad kalibriert sich automatisch selbst, wenn Sie das Rennlenkrad an eine Steckdose anschließen und den USB-Anschluss des Rennlenkrads mit der Xbox-Konsole oder dem PC verbinden.

Während dieser Phase dreht sich das Lenkrad schnell nach rechts und links und deckt dabei einen Rotationswinkel von 900° ab. Danach stoppt das Lenkrad in der mittigen Position.

WARNUNG:

Berühren Sie das Rennlenkrad niemals während der Kalibrierungsphase!

(Dies kann zu Kalibrierungsfehlern und/oder Verletzungen führen.)

Verbinden/Trennen Sie das Pedalset niemals mit/von der Rennlenkradbasis, wenn diese mit dem System verbunden ist oder während eines Spiels (dies kann zu Kalibrierungsfehlern führen).

Schließen Sie immer zuerst das Pedalset an, bevor Sie das Rennlenkrad an das System anschließen.

Nach der Selbstkalibrierung des Rennlenkrads und nach dem Spielstart werden die Pedale nach mehrmaligem Niederdrücken automatisch kalibriert.

WARNUNG:

Betätigen Sie die Pedale niemals während der Selbstkalibrierung

des Lenkrads oder während ein Spiel geladen wird

(dies kann zu Kalibrierungsfehlern führen)!!

Falls Ihr Rennlenkrad und/oder das Pedalset nicht ordnungsgemäß funktionieren oder die Kalibrierung nicht korrekt zu sein scheint:

Schalten Sie Ihre Konsole (oder Ihren PC) aus. Trennen Sie das Rennlenkrad komplett von dem System. Schließen Sie die Kabel (auch Netz- und Pedalset-Kabel) erneut an. Starten Sie dann Ihre Konsole (oder Ihren PC) und das Spiel neu.

INSTALLATION AUF XBOX-KONSOLEN

1. Schließen Sie das Pedalset T3PM an den RJ12-Anschluss (24) der Basis an.
2. Schließen Sie das Netzkabel und den Netzadapter an eine Steckdose an.
3. Stecken Sie das USB-C-Kabel (17) in den USB-C-Anschluss (22) der Basis.
4. Verbinden Sie das USB-C/USB-A-Kabel (16) mit dem USB-C-Kabel (17) und mit einem USB-A-Anschluss an der Xbox-Konsole.

Sobald die Konsole eingeschaltet ist, kalibriert sich Ihr Rennlenkrad automatisch.

Sie können nun an den Start gehen und Ihr Rennen bestreiten!

Wichtiger Hinweis:

- Die Liste der Spiele, die mit der Xbox-Konsole und dem T248-Rennlenkrad kompatibel sind, finden Sie hier: https://support.thrustmaster.com (im Bereich Lenkräder / T248 / Spiele-Einstellungen). Diese Liste wird regelmäßig aktualisiert.

INSTALLATION AUF DEM PC

1. Besuchen Sie https://support.thrustmaster.com, um die Treiber und die Force-Feedback-Software für den PC herunterzuladen. Klicken Sie auf Lenkräder / T248 / Treiber.
2. Schließen Sie das Pedalset T3PM an den RJ12-Anschluss (24) der Basis an.
3. Schließen Sie das Netzkabel und den Netzadapter an eine Steckdose an.
4. Stecken Sie das USB-C-Kabel (17) in den USB-C-Anschluss (22) der Basis.
5. Verbinden Sie das USB-C/USB-A-Kabel (16) mit dem USB-C-Kabel (17) und mit einem USB-A-Anschluss an Ihrem PC.

Sie können nun an den Start gehen und Ihr Rennen bestreiten!

Wichtiger Hinweis:

- In der Systemsteuerung und in Spielen wird das Rennlenkrad unter dem Namen Thrustmaster Advanced Racer erkannt.

AKTUALISIERUNG DER FIRMWARE DES RENNLENKRADS

Besuchen Sie https://support.thrustmaster.com.

Klicken Sie auf Lenkräder / T248 / Firmware und folgen Sie den Anweisungen.

MAPPING FÜR XBOX-KONSOLEN

Bitte beachten Sie:

• Der Bildschirm zur Anzeige von Telemetriedaten (T-RDD) ist derzeit nicht mit Xbox-Konsolen kompatibel (er ist nur auf PC kompatibel).
• Einige Funktionen (Encoder, Anzahl der Aktionstasten) sind durch das Konsolenprotokoll begrenzt.
• Auf der Xbox sind die LSB- und RSB-Tasten auf dem Rennlenkrad nur in einigen zukünftig erscheinenden Spielen funktionsfähig (die Liste der Spiele mit dieser Funktion wird regelmäßig aktualisiert).

E1P=11↓	E2P=12↓	E3P=24↓	E4P=25↓
E1+=14↑	E2+=17↑	E3+=19↑	E4+=21↑
E1-=15↓	E2-=16↓	E3-=18↓	E4-=20↓

VERWENDUNG DER ENCODER E1 / E2 / E3 / E4

Den aktiven Encoder wählen Sie aus, indem Sie den Encoderwählschalter (4) nach oben schieben. Der aktive Encoder wird auf dem Bildschirm angezeigt: Nacheinander E1, E2, E3, E4, dann wieder E1... und so weiter.

• Wenn der Encoder (E1, E2, E3 oder E4) ausgewählt ist, stehen die folgenden zugehörigen Funktionen zur Verfügung:
• Push (P) durch Drücken des Encoder-Wählschalters (4) nach unten.
• durch Schieben des Encoder-Wählschalters auf der rechten Seite (5) nach oben.
• durch Drücken des rechten Encoder-Wählschalters (5) nach unten.

Die entsprechende Aktion wird auf dem Bildschirm angezeigt.

Wichtiger Hinweis:

• Die Encoder E1, E2, E3 und E4 funktionieren in den meisten Spielen.
• Der Bildschirm, auf dem Telemetriedaten angezeigt werden, funktioniert in Spielen, die mit dem Thrustmaster SDK (Software Development Kit) kompatibel sind. Die Liste der kompatiblen Spiele ist hier verfügbar: https://support.thrustmaster.com (im Bereich Lenkräder / T248 / Spiele-Einstellungen). Diese Liste wird regelmäßig aktualisiert.

MODE-TASTE

ANZEIGE VON INFORMATIONEN AUF DEM RENNLENKRAD SOWIE DIE KONFIGURATION DES RENNLENKRADS UND DES PEDALSETS

Drücken Sie die MODE-Taste (9), um das MODE (MODUS)-Menü aufzurufen. In diesem Menü werden nur die ersten beiden Segmente angezeigt.

Mit Hilfe der Richtungstasten (7) können Sie in diesem Menü wie folgt vorgehen:

Navigation		Bildschirm	Information / Optionen
8 Ebenen	2 Optionen	XBOX/PCWählen Sie Ihr System: Xbox-Konsole oder PC	- Wahl der Xbox-Konsole (Standardeinstellung)- Wahl des PC-SystemsHinweis: Zur Bestätigung Ihrer Systemauswahl drücken Sie die MODE-Taste (9). Die Auswahl wird gespeichert, wenn EXIT auf dem Bildschirm erscheint.
	3 Anzeigen	ABOUTAllgemeine Informationen	- Firmware-Version der Lenkradbasis- Name der mit dem Mini-DIN-Stecker verbundenen Geräte (23)- Typ des Pedalsets, das mit dem RJ12-Stecker verbunden ist (24)
	3 Optionen	FFBWählen Sie das Force-Feedback-Profil (siehe Abschnitt FFB-PROFIL-DIAGRAMM)	- FFB 1- FFB 2 (Standardeinstellung)- FFB 3
	6 Optionen	FORCEWählen Sie den Stärkegrad des gesamten Krafteffekts des Lenkrads
	6 Optionen	ROT°Wählen Sie den Rotationswinkel (nur für Spiele, bei denen der Rotationswinkel nicht automatisch ist)	- 270°- 360°- 540°- 720°- 900°- AUTO = automatisch (Standardeinstellung)
	2 Optionen	PEDALWählen Sie die Konfiguration des Pedalsets	- FLOOR: Bodenposition (Standardeinstellung)- INV.: suspendierte Position (das Gas- und Kupplungspedal sind vertauscht)
	1 Anzeige	TEMPMotortemperatur	Anzeige der Motortemperatur des Rennlenkrads in Echtzeit
	1 Option	RESETSetzen Sie das Rennlenkrad auf den Standardmodus zurück.	- N: Nein- Y: JaWählen Sie Y und drücken dann die MODE-Taste (9). Das Rennlenkrad wird zurückgesetzt, wenn EXIT auf dem Bildschirm erscheint.

FORCE

Ermöglicht die Einstellung aller Krafteffekte des Rennlenkrads in Echtzeit (= direkt im Rennen), von 20 bis 100 %.

Der Effekt FFB 1 bietet lineares Force Feedback. Die Kraft, die Sie spüren, ist zu 100 % proportional zu der vom Spiel angeforderten Kraft.

FFB 2 und FFB 3

Die Effekte FFB 2 und FFB 3 verstärken das Force Feedback, um die Kraft, die Sie spüren, im Verhältnis zu der vom Spiel angeforderten Kraft zu betonen.

Wichtiger Hinweis:

• Bestätigen Sie Ihre Auswahl durch Drücken der MODE-Taste (9): EXIT (Verlassen) wird angezeigt, bevor Sie zu Ihrem Standardbildschirm zurückkehren.
• Die Richtungstasten (7) sind in Spielen und in der Benutzeroberfläche der Konsole deaktiviert, wenn die MODE-Taste aktiviert ist.

DISPLAY-TASTE

KONFIGURIEREN DER ANZEIGE DER TELEMETRIE-EINSTELLUNGEN

(in Spielen für PC, die mit dem Display kompatibel sind)

Wichtiger Hinweis:

• Die Liste der Spiele für PC, die mit dem T-RDD (Thrustmaster Race Dash Display)-Bildschirm kompatibel sind, finden Sie hier: https://support.thrustmaster.com (im Bereich Lenkräder / T248 / Spiele-Einstellungen). Diese Liste wird regelmäßig aktualisiert.
• Die DISPLAY-Taste funktioniert nur in diesen Spielen.
• Die DISPLAY-Taste ist derzeit nicht mit Xbox-Konsolen kompatibel.

Drücken Sie die DISPLAY-Taste (11), um das DISPLAY-Menü aufzurufen.

In diesem Menü werden nur die letzten beiden Segmente angezeigt.

Verwenden Sie die Richtungstasten (7) in diesem Menü wie folgt:

Navigation		Bildschirm	Information / Optionen
5 Ebenen	Keine	Schaltung
	Keine	SPEED Geschwindigkeit
	5 Optionen für die segment-übergreifende Anzeige	RPM Drehzahl (RPM) und Auswahl der Ansicht über die 9 Segmente	- REV >>: links nach rechts - REV <<: rechts nach links - REV ><: außen zur Mitte hin - REV <>: Mitte nach außen hin - REV --: keine Anzeige der Segmente
	2 Optionen	POS Position	- DRI: Position im Rennen - LAP: Zahl der Runden
	3 Optionen	TIME Zeit	- PBL: beste persönliche Rundenzeit - C L: aktuelle Rundenzeit - L L: letzte Rundenzeit

Wichtiger Hinweis:

• Bestätigen Sie Ihre Auswahl durch Drücken der DISPLAY-Taste (11).
• Die Richtungstasten (7) sind in Spielen und in der Benutzeroberfläche der Konsole deaktiviert, wenn die DISPLAY-Taste aktiviert ist.

VERSCHIEDENE TIPPS UND FAQs

Besuchen Sie https://support.thrustmaster.com. Klicken Sie auf Lenkräder / T248 und dann Benutzerhandbuch oder FAQ.

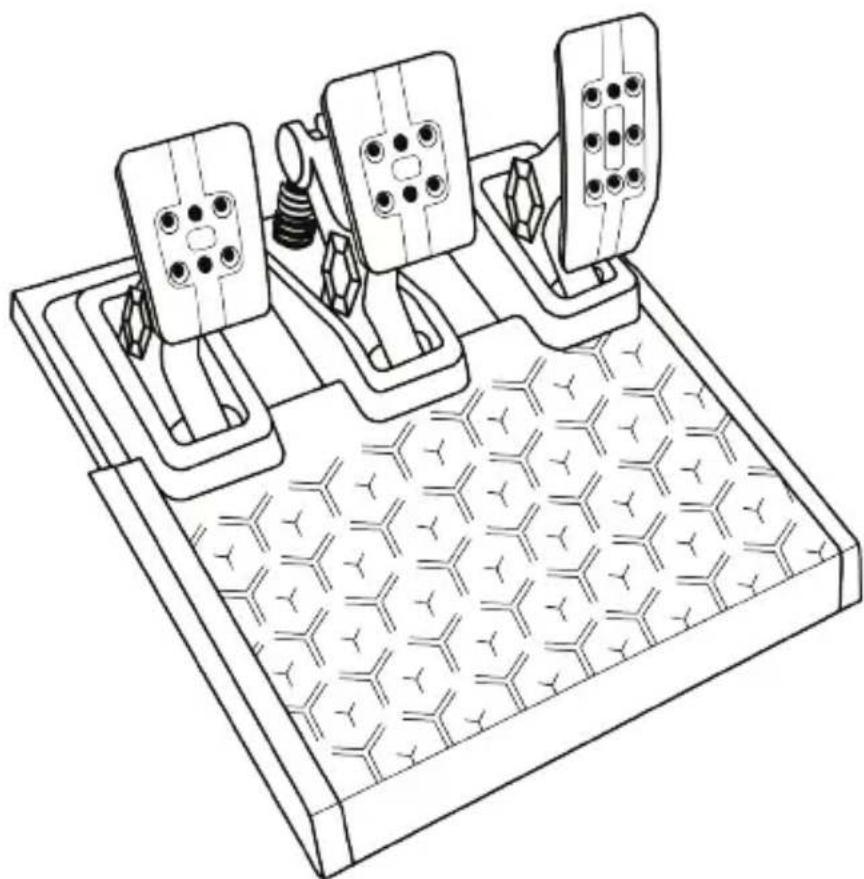

T3PM-PEDALSET

TECHNISCHE AUSSTATTUNG

1 Pedalset 2 Zusätzliche harte Feder (schwarz) 3 2,5-mm-Inbusschlüssel 4 Feder-Haltestange 5 Oberer Haltekopf mit Unterlegscheibe

6 Elastomer-Dämpfungsring (weiß – Shore 70) 7 Oberer Kunststoff-Distanzring (rot) 8 Weiche Feder (silber - standardmäßig eingebaut) 9 Unteres Kunststoff-Distanzstück (rot)

WARNHINWEISE

Lesen Sie dieses Handbuch vor der Verwendung des Produkts sorgfältig durch und bewahren Sie es zum späteren Nachschlagen auf.

Benutzen Sie das Pedalset aus Sicherheitsgründen niemals barfuß oder wenn Sie nur Socken an den Füßen tragen.

THRUSTMASTER® LEHNT JEDE HAFTUNG IM FALLE VON VERLETZUNGEN AB, DIE DURCH DIE BENUTZUNG DES PEDALSETS OHNE SCHUHE ENTSTEHEN.

Vorsicht – Einklemmgefahr am Pedalset während des Spielens

* Bewahren Sie das Pedalset außerhalb der Reichweite von Kindern auf. * Bringen Sie während des Spielens niemals Ihre Finger auf oder in die Nähe der Seiten der Pedale. * Bringen Sie während des Spielens niemals Ihre Finger auf oder in die Nähe der Pedalrückseite. * Bringen Sie während des Spielens niemals Ihre Finger auf oder in die Nähe der Pedalvorderseite.

AUTOMATISCHE KALIBRIERUNG DES PEDALSETS

• Schließen Sie das Pedalset niemals an die Basis des Rennlenkrades an (oder trennen Sie es von der Basis), wenn es an die Xbox-Konsole angeschlossen ist oder während des Spiels. Dies könnte zu einer fehlerhaften Kalibrierung führen.
• Bevor Sie das Rennlenkrad mit der Konsole oder dem PC verbinden, müssen Sie zuerst das Pedalset anschließen.
• Nach der Selbstkalibrierung des Rennlenkrads und nach dem Spielstart werden die Pedale nach mehrmaligem Niederdrücken automatisch kalibriert.
• Betätigen Sie die Pedale niemals während der Selbstkalibrierungsphase des Rennlenkrads oder während ein Spiel geladen wird! Dies könnte zu einer fehlerhaften Kalibrierung führen.

Falls Ihr Rennlenkrad und/oder das Pedalset nicht ordnungsgemäß funktionieren oder die Kalibrierung nicht korrekt zu sein scheint:

Schalten Sie Ihr System aus. Trennen Sie das Rennlenkrad komplett von dem System. Schließen Sie die Kabel (auch Netz- und Pedalset-Kabel) erneut an. Starten Sie dann Ihre Konsole und das Spiel neu.

MONTAGE DER PEDALSETS AUF EINE HALTERUNG ODER IN EIN COCKPIT

Das Pedalset kann über die fünf M6-Gewindebohrungen an der Unterseite der Basis an einer Vielzahl geeigneter Halterungen (separat erhältlich) befestigt werden. Schrauben Sie dazu mindestens zwei M6-Schrauben (nicht im Lieferumfang enthalten) durch die Auflageplatte und in die Gewindebohrungen an der Unterseite des Pedalsets.

Achtung: Die Länge der beiden M6-Schrauben darf die Dicke der Auflage um nicht mehr als 12 mm überschreiten; längere Schrauben könnten zu Beschädigungen der im Boden des Rennlenkrads befindlichen Bauteile führen.

Die Setup-Diagramme für Cockpits und andere Befestigungen finden Sie unter https://support.thrustmaster.com: Klicken Sie auf Lenkräder / T3PM und dann Template - Cockpit Setup.

Jedes der drei Pedale umfasst:

• Eine Pedalstange (10) mit zwei Perforierungen.
• Eine Plastik-Halterung (11) mit vier Perforierungen, die zwischen dem Kopf und der Stange platziert wird.
• Einen Metallkopf (12) mit mehreren Perforierungen (neun für das Gas – sechs für die Bremse – sechs für die Kupplung).

ACHTUNG: Um jegliche Kalibrierungsprobleme zu vermeiden, stellen Sie sicher, dass das USB-Kabel des Lenkrads von der Konsole oder dem PC getrennt ist, bevor Sie irgendwelche Anpassungen Ihres Pedalsets vornehmen.

Anpassen der HÖHE des Gaspedals

• Benutzen Sie den beigelegten 2,5-mm-Inbusschlüssel (3), um die beiden Schrauben, die den Pedalkopf aus Metall (12) und dessen Plastik-Halterung (11) halten, loszuschrauben.
• Wählen Sie Ihre bevorzugte Höhe und setzen dann die Schrauben wieder ein. Ziehen Sie diese fest, bis der Pedalkopf aus Metall (12) und dessen Plastik-Halterung (11) wieder fest sitzen.

Hohe Position (voreingestellt)

Anpassen des ZWISCHENRAUMS der drei Pedale

• Benutzen Sie den beigelegten 2,5-mm-Inbusschlüssel (3), um die beiden Schrauben, die den Pedalkopf aus Metall (12) und dessen Plastik-Halterung (11) halten, loszuschrauben.
• Wählen Sie Ihre bevorzugte Position (links, Mitte, rechts) und setzen dann die Schrauben wieder ein. Ziehen Sie diese fest, bis der Pedalkopf aus Metall (12) und dessen Plastik-Halterung (11) wieder fest sitzen.

Zum Beispiel beim Bremspedal:

Linke Position Mittige Position (voreingestellt)

Anzahl der möglichen Abstandspositionen pro Pedal:

• Drei für das Gaspedal
• Drei für die Bremse
• Drei für die Kupplung

Anpassen der NEIGUNG der Pedale

• Benutzen Sie den beigelegten 2,5-mm-Inbusschlüssel (3), um die beiden Schrauben, die den Pedalkopf aus Metall (12) und dessen Plastik-Halterung (11) halten, loszuschrauben.
• Drehen Sie die Plastikhalterung (11) um 180° und setzen dann die Schrauben wieder ein. Ziehen Sie diese fest, bis der Pedalkopf aus Metall (12) und dessen Plastik-Halterung (11) wieder fest sitzen.

Zum Beispiel beim Gaspedal:

Weniger geneigte Position (voreingestellt)

Stärker geneigte Position

Anzahl der möglichen Neigungspositionen pro Pedal:

• Zwei für das Gaspedal
• Zwei für die Bremse
• Zwei für die Kupplung

MITGELIEFERTER BREMSFEDERN-SATZ

4 mögliche Konfigurationen und Einstellungen für die Bremsdruckkraft

Mit diesem Mod können Sie ein individuelles Bremsgefühl und verschiedene Widerstände beim Bremsen erleben.

Sie können diesen je nach Ihren Vorlieben installieren oder nicht.

Bremswiderstand	Weich	Mittel (voreingestellt)	Hart Sehr	hart
Empfohlene Nutzung	Schreibtisch	Schreibtisch	Pedalset-Auflage	Cockpit
Weiche silberne Feder (8)	x	x
Weißer Elastomer-Dämpfungsring (6)		x		x
Harte schwarze Feder (2)			x	x

1. Ziehen Sie kräftig am unteren Kunststoff-Distanzstück (9), um die Feder zusammenzudrücken und die Federhaltestange (4) aus ihrer Position zu entfernen.

Methode 1:

1. Setzen Sie die verschiedenen Elemente wieder auf die Federhaltestange (4). Beginnen Sie mit dem unteren Kunststoff-Distanzstück (9), der Feder Ihrer bevorzugten Stärke (2) oder (8) und danach dem oberen Kunststoff-Distanzstück (7).
2. Setzen Sie nach der von Ihnen gewählten Konfiguration den Elastomer-Dämpfungsring (6) ein.
3. Stellen Sie den oberen Haltekopf mit Unterlegscheibe (5) ein und positionieren Sie ihn an seinem Platz.
4. Drücken Sie die Feder stark zusammen, um die Federhaltestange (4) in ihre Position zu bringen.

Ein entsprechendes Video, das den Wechsel der Feder zeigt, finden Sie unter https://support.thrustmaster.com : Klicken Sie auf Lenkräder / T3PM.

Kunden-Garantie-Information

Guillemot Corporation S.A. mit Hauptfirmensitz in Place du Granier, B.P. 97143, 35571 Chantepie, France (fortfolgend "Guillemot") garantiert Kunden weltweit, daß dieses Thrustmaster Produkt frei von Mängeln in Material und Verarbeitung für eine Gewährleistungsfrist ist, die mit der Frist für eine Mängelrüge bezüglich des Produktes übereinstimmt. In den Ländern der Europäischen Union entspricht diese einem Zeitraum von zwei (2) Jahren ab Kaufdatum des Thrustmaster Produktes. In anderen Ländern entspricht die Gewährleistungsfrist der zeitlichen Begrenzung für eine Mängelrüge bezüglich des Thrustmaster Produktes in Übereinstimmung mit anwendbarem Recht des Landes, in dem der Kunde zum Zeitpunkt des Erwerbs eines Thrustmaster Produktes wohnhaft ist. Sollte eine entsprechende Regelung in dem entsprechenden Land nicht existieren, umfasst die Gewährleistungspflicht einen Zeitraum von einem (1) Jahr ab dem originären Kaufdatum des Thrustmaster Produktes.

Sollten bei dem Produkt innerhalb der Gewährleistungsfrist Defekte auftreten, kontaktieren Sie unverzüglich den technischen Kundendienst, der die weitere Vorgehensweise anzeigt. Wurde der Defekt bestätigt, muss das Produkt an die Verkaufsstelle (oder an eine andere Stelle, je nach Maßgabe des technischen Kundendienstes) retourniert werden.

Im Rahmen dieser Garantie sollte das defekte Produkt des Kunden, je nach Entscheidung des technischen Kundendienstes, entweder ausgetauscht oder repariert werden. Sollte während der Garantiezeit das Thrustmaster Produkt einer derartigen Instandsetzung unterliegen und das Produkt während eines Zeitraums von mindestens sieben (7) Tagen nicht benutzbar sein, wird diese Zeit der restlichen Garantiezeit hinzugefügt. Diese Frist läuft ab dem Zeitpunkt, an dem der Wunsch des Verbrauchers bezüglich einer Intervention vorliegt oder ab dem Tag, an dem das fragliche Produkt zur Instandsetzung zur Verfügung steht, falls das Datum, an dem das Produkt zur Instandsetzung zur Verfügung steht, dem Datum des Antrags auf Intervention nachfolgt. Wenn nach geltendem Recht zulässig, beschränkt sich die volle Haftung von Guillemot und ihrer Tochtergesellschaften auf die Reparatur oder den Austausch des Thrustmaster Produktes (inklusive Folgeschäden). Wenn nach geltendem Recht zulässig, lehnt Guillemot alle Gewährleistungen der Marktgängigkeit oder Eignung für einen bestimmten Zweck ab.

Der Gewährleistungsanspruch verfällt: (1) Falls das Produkt modifiziert, geöffnet, verändert oder ein Schaden durch unsachgemäßen oder missbräuchlichen Gebrauch hervorgerufen wurde, sowie durch Fahrlässigkeit, einen Unfall, Verschleiß oder irgendeinem anderen Grund – aber nicht durch Material- oder Herstellungsfehler (einschließlich, aber nicht beschränkt auf, die Kombination der Thrustmaster Produkte mit ungeeigneten Elementen, insbesondere Netzteile, Akkus, Ladegeräte, oder andere Elemente, die von Guillemot für dieses Produkt nicht mitgeliefert wurden); (2) Falls das Produkt für eine andere Nutzung als zum privaten Hausgebrauch, einschließlich für professionelle oder kommerzielle Zwecke (z. B. Spielhallen, Training, Wettkämpfe) verwendet wird; (3) Im Falle der Nichteinhaltung der durch den technischen Support erteilten Anweisungen; (4) Durch Software. Die besagte Software ist Gegenstand einer speziellen Garantie; (5) Bei Verbrauchsmaterialien (Elemente, die während der Produktlebensdauer ausgetauscht werden, wie z. B. Einwegbatterien, Ohrpolster für ein Audioheadset oder für Kopfhörer); (6) Bei Accessoires (z. B. Kabel, Etuis, Taschen, Beutel, Handgelenk-Riemen); (7) Falls das Produkt in einer öffentlichen Versteigerung verkauft wurde. Diese Garantie ist nicht übertragbar.

Die Rechte des Kunden in Übereinstimmung mit anwendbarem Recht bezüglich des Verkaufs auf Konsumgüter im Land der/des Kunden/Kundin wird durch diese Garantie nicht beeinträchtigt.

Zusätzliche Gewährleistungsbestimmungen

Während der Garantiezeit bietet Guillemot grundsätzlich keine Ersatzteile an, da der technische Kundendienst der einzige autorisierte Partner zum Öffnen und/oder Instandsetzen jedweden Thrustmaster-Produkts ist (mit Ausnahme von irgendwelchen Instandsetzungsprozeduren, die der Kunde nach Maßgabe des technischen Kundendienstes und durch schriftliche Instruktionen sowie der Zurverfügungstellung des/der eventuell erforderlichen Ersatzteil(s)(e) selbst in der Lage ist durchzuführen – zum Beispiel aufgrund der Einfachheit und einer nicht erforderlichen Geheimhaltung des Instandsetzungsverfahrens).

Aufgrund seiner Innovationszyklen und um sein Know-how und seine Geschäftsgeheimnisse zu schützen, bietet Guillemot grundsätzlich keine Instandsetzungs-Benachrichtigung oder Ersatzteile für alle Thrustmaster Produkte an, deren Garantiezeit abgelaufen ist.

Haftung

Wenn nach dem anwendbaren Recht zulässig, lehnen Guillemot Corporation S.A. (fortfolgend "Guillemot") und ihre Tochtergesellschaften jegliche Haftung für Schäden, die auf eine oder mehrere der folgenden Ursachen zurückzuführen sind, ab: (1) das Produkt wurde modifiziert, geöffnet oder geändert; (2) Nichtbefolgung der Montageanleitung; (3) unangebrachte Nutzung, Fahrlässigkeit, Unfall (z. B. ein Aufprall); (4) normalem Verschleiß; (5) Die Verwendung des Produkts für jedwede andere Nutzung als zum privaten Hausgebrauch, einschließlich professionelle oder kommerzielle Zwecke (z. B. Spielhallen, Training, Wettkämpfe). Wenn nach anwendbarem Recht zulässig, lehnen Guillemot und seine Niederlassungen jegliche Haftung für Schäden, die nicht auf einen Material- oder Herstellungsfehler in Bezug auf das Produkt beruhen (einschließlich, aber nicht beschränkt auf, etwaige Schäden, die direkt oder indirekt durch Software oder durch die Kombination der Thrustmaster Produkte mit ungeeigneten Elementen, insbesondere Netzteile, Akkus, Ladegeräte, oder andere Elemente, die von Guillemot für dieses Produkt nicht geliefert wurden), ab.

COPYRIGHT

©2022 Guillemot Corporation S.A. Alle Rechte vorbehalten. Thrustmaster® ist eine eingetragene Marke von Guillemot Corporation S.A. Hergestellt und vertrieben von Guillemot Corporation S.A.

Microsoft, Xbox, Xbox "Sphere" Design, Xbox Series X|S, Xbox One und Windows 10/11 sind Marken der Microsoft-Firmengruppe.

Alle anderen Marken sind im Besitz Ihrer jeweiligen Eigentümer. Inhalte, Designs und Spezifikationen können ohne vorherige Ankündigung geändert werden und können von Land zu Land unterschiedlich sein. Fotos und Illustrationen nicht verbindlich. Entwickelt in Nordamerika und Europa. Hergestellt in China.

HINWEISE ZUM UMWELTSCHUTZ

In der Europäischen Union, dem Vereinigten Königreich und der Türkei: Dieses Produkt darf nach Ende seiner Lebensdauer nicht über den Hausmüll entsorgt werden, sondern muss an einem Sammelpunkt für das Recycling von elektrischen und elektronischen Geräten abgegeben werden.

Das Symbol auf dem Produkt, der Gebrauchsanleitung oder der Verpackung weist darauf hin.

Die Werkstoffe sind gemäß ihrer Kennzeichnung wiederverwertbar. Mit der Wiederverwertung, der stofflichen Verwertung oder anderen Formen von Altgeräten leisten Sie einen wichtigen Beitrag zum Schutz unserer Umwelt. Bitte erfragen Sie bei der Gemeindeverwaltung die zuständige Entsorgungsstelle.

Für alle anderen Länder: Bitte beachten Sie die lokalen Entsorgungsrichtlinien/-Gesetze bezüglich elektrischen und elektronischen Equipments.

Wichtige Informationen. Die Farben und Verzierungen können abweichen.

Plastikhalterungen und Aufkleber bitte vor der Nutzung des Produktes entfernen.

* Nur in der EU, dem Vereinigten Königreich und der Türkei anwendbar

CE*

T248

FÜR XBOX ONE, XBOX SERIES X|S UND PC

Handbuch

TECHNISCHE MERKMALE

DAS LENKRAD BEFESTIGEN

TECHNISCHE MERKMALE

FFB-PROFILDIAGRAMM (FFB 1 / FFB 2 / FFB 3)

FFB 1

FESTLEGUNG DER DARSTELLUNG DER TELEMETRIEEINSTELLUNGEN
