제품 유형	포스 피드백 레이싱 휠 및 T3PM 페달 세트
브랜드 및 모델	Thrustmaster T248X
전원	100-240V, 50-60Hz AC 어댑터; 출력 18.5V DC, 2.6A
회전 각도	270°, 360°, 540°, 720°, 900° 또는 자동
포스 피드백	예, 3가지 FFB 프로필 (선형, 부스트)
내장 디스플레이	T-RDD (Thrustmaster Race Dash Display) 텔레메트리 화면 (PC 전용 호환)
연결성	USB-C (휠) to USB-A (콘솔/PC); RJ12 페달 커넥터; mini-DIN 액세서리 포트
시프트 패들	자기식 패들 2개 (업/다운)
버튼 및 컨트롤	방향 버튼, MODE, DISPLAY, MENU, VIEW, Xbox, 푸시 회전 엔코더
페달 세트	T3PM: 3페달 (가속, 브레이크, 클러치) 높이, 간격, 기울기 조절 가능
추가 브레이크 스프링	예, 4가지 설정 (소프트, 중간, 하드, 울트라 하드) 키트 포함
호환성	Xbox One, Xbox Series X|S, PC (Windows 10/11)
장착	테이블/책상 (고정 시스템 + 금속 나사) 또는 콕핏 (M6 나사 미포함)
관리	부드럽고 마른 천으로 청소; 용제 사용 금지
안전	기기 분해 금지; 신발 착용 후 플레이; 장시간 반복 동작 피하기
보증	2년 (EU) 인도일 기준; 법적 적합성 보증
예비 부품 및 수리 가능성	브레이크 스프링 키트 포함; 기타 부품 미포함; 제조사만 수리 가능
크기 (베이스)	약 30 x 25 x 20 cm (추정)
무게 (휠 + 페달)	약 5 kg (추정)

자주 묻는 질문 - T248X THRUSTMASTER

휠과 페달을 어떻게 교정합니까?

휠은 전원에 연결되고 콘솔/PC에 연결되면 자동으로 자체 교정됩니다. 이 과정(900° 회전) 중에 휠을 만지지 마십시오. 게임이 시작된 후 몇 번 밟으면 페달이 교정됩니다. 자체 교정 중에는 페달을 작동하지 마십시오.

휠 펌웨어를 어떻게 업데이트합니까?

support.thrustmaster.com에 방문하여 Volants / T248을 클릭한 다음 Firmware를 클릭하십시오. 업데이트를 다운로드하고 설치하려면 지침을 따르십시오.

휠이 Xbox Series X|S와 호환됩니까?

예, Thrustmaster T248X는 Xbox One 및 Xbox Series X|S와 호환됩니다. 최적의 작동을 위해 게임이 최신 상태인지 확인하십시오.

포스 피드백 강도를 어떻게 조정합니까?

MODE 버튼을 누르고 FORCE 옵션으로 이동하십시오. 일반 강도를 20~100%로 조정할 수 있습니다. 메뉴에는 3가지 FFB 프로필(FFB 1 선형, FFB 2/3 부스트)도 있습니다.

T-RDD 화면이 Xbox에서 작동하지 않는 이유는 무엇입니까?

T-RDD(텔레메트리 표시) 화면은 현재 PC에서만 호환됩니다. Xbox 콘솔에서는 지원되지 않습니다. Thrustmaster 웹사이트에서 호환 가능한 PC 게임 목록을 확인하십시오.

브레이크 페달 스프링을 어떻게 교체합니까?

휠의 플러그를 뽑으십시오. 제공된 2.5mm 육각 렌치를 사용하여 페달을 분해하십시오. 4가지 키트(소프트, 중간, 하드, 울트라 하드) 중 하나로 스프링을 교체하십시오. 설명서의 도표나 Thrustmaster 웹사이트의 비디오를 따르십시오.

휠을 콕핏에 장착할 수 있습니까?

예, 베이스 아래 나사 구멍에 M6 나사 2개(미포함)를 사용하십시오. 나사 길이는 지지대 두께 + 12mm를 초과하지 않아야 합니다. 배치 도면은 Thrustmaster 지원 웹사이트에서 확인할 수 있습니다.

휠이 응답하지 않거나 교정이 잘못된 경우 어떻게 합니까?

콘솔/PC를 끄고 모든 케이블을 분리한 후, 먼저 페달을 연결하고 전원, USB 케이블을 연결한 다음 다시 켜십시오. 문제가 지속되면 MODE 메뉴(RESET 옵션)를 통해 휠을 재설정하십시오.

E1~E4 엔코더를 어떻게 사용합니까?

엔코더 선택기를 위로 돌려 E1, E2, E3 또는 E4(화면에 표시됨)를 선택하십시오. 선택한 후 엔코더를 아래로 누르면 '푸시', 위로 돌리면 '+', 아래로 돌리면 '-'. 동작은 게임에 따라 다릅니다.

호환 게임 목록은 어디에서 찾을 수 있습니까?

T248과 호환되는 게임 목록은 support.thrustmaster.com의 Volants / T248 / 게임 설정 섹션에서 확인할 수 있습니다. 정기적으로 업데이트됩니다.

사용 설명서 T248X THRUSTMASTER

XBOX ONE, XBOX SERIES X|S 및 PC 용

사용설명서

Xbox One, Xbox Series X|S 및 PC 게임에서 T248 레이싱 핸들 기능을 올바로 구동시키기 위해 게임 자동 업데이트 설치가 요구될 수 있습니다(콘솔 또는 PC가 인터넷에 연결되어 있는 경우 이용 가능).

기술적 특징

1 T248 베이스 2 핸들 3 T-RDD(Thrustmaster Race Dash Display) 화면 4 인코더 셀렉터 스위치 및 인코더 푸시 기능 5 + 및 - 인코더 셀렉터 스위치 6 2개의 자기식 패들 시프터(위 및 아래) 7 방향 버튼 8 Xbox 콘솔의 VIEW(보기) 버튼 9 MODE 버튼

10 Xbox 버튼 11 DISPLAY 버튼 12 Xbox 콘솔의 MENU(메뉴) 버튼 13 부착 시스템 14 금속 조임나사 15 전원 케이블(EU/US 또는 UK...)(15a) 및 전원 어댑터(15b) 16 USB-C(16a)-USB-A(16b) 케이블 17 빠른 릴리스 USB-C 케이블 - 수(17a) - 암(17b)

18 대형 나사 구멍(부착 시스템 및 나사 조임에 사용) 19 레이싱 콕 lf(미포함)에 부착하기 위한 나사 구멍 20 케이블 정리 벨크로 21 전원 어댑터 커넥터

22 레이싱 핸들 USB-C 커넥터 23 Thrustmaster 시프터, 핸드 브레이크, 허브용 미니 DIN 커넥터(모두 별도 판매) 24 페달 세트용 RJ12 커넥터

경고

이 제품을 사용하기 전에 이 설명서를 주의 깊게 읽고 나중에 참고할 수 있도록 잘 보관하시기 바랍니다.

경고 - 감전

* 본 제품은 건조한 곳에 보관해야 하며, 먼지나 태양광선에 노출시키지 마십시오. * 커넥터 및 케이블을 비틀거나 잡아 당기지 마십시오. * 본 제품이나 제품의 커넥터에 액체를 흘리지 마십시오. * 제품을 단락(합선)시키지 마십시오. * 제품을 절대 분해하지 마십시오. 불속에 제품을 던지지 마십시오. 제품을 고온에 노출시키지 마십시오. * 레이싱 핸들과 함께 제공된 전원 공급 케이블이 아닌 다른 케이블을 사용하지 마십시오. * 전원 공급 케이블 또는 커넥터가 손상되거나, 갈라지거나 파손된 경우 전원 공급 케이블을 사용하지 마십시오. * 전원 공급 케이블이 전원 콘센트에 올바로 끼워져 있고, 레이싱 핸들 베이스 뒷면의 커넥터에 올바르게 연결되어 있는지 확인하십시오. * 레이싱 핸들을 열지 마십시오. 핸들 내부에는 사용자가 수리할 수 있는 부품이 없습니다. 모든 수리는 제조사, 제조사가 승인한 대리점 또는 자격을 갖춘 기술자가 수행해야 합니다. * 제조사가 지정한 부착 시스템/액세서리만 사용하십시오. * 레이싱 핸들이 비정상적으로 작동하면(비정상적인 소리, 열, 또는 냄새가 나는 경우) 즉시 사용을 중단하고 콘센트에서 전원 공급 케이블을 뽑고, 다른 케이블들의 연결을 해제하십시오. * 레이싱 핸들을 장시간 동안 사용하지 않을 경우에는 콘센트에서 전원 공급 케이블을 뽑으십시오. * 콘센트는 반드시 장치에서 가까운 곳에 있고 쉽게 접근할 수 있어야 합니다.

사용설명서에 기재된 전원 공급만을 사용하십시오.

전원 공급 어댑터 정보

공개된 정보 값 유닛
제조사 이름 또는 상표,사업자등록번호 및 주소	GUILLEMOT CORPORATION S.A.414 196 758 RennesPlace du GranierBP 9714335571 Chantepie CedexFrance
모델 식별자	A481-1852590D
입력 전압	100-240	V
입력 AC 빈도	50-60	Hz
출력 전압	18.5	V DC
출력 전류	2.6	A
출력 전력	47.9	W
평균 동작 효율	87.8	%
저부하 효율(10%)	87.8	%
무부하 전력 소비	0.10	W

환기

레이싱 핸들 베이스에 있는 어떠한 공기 환기구도 막지 마십시오. 최적의 환기를 위해 다음 사항을 준수하십시오.

* 핸들 베이스와 모든 벽면 사이에는 최소 10cm의 간격을 두십시오. * 좁은 공간에 베이스를 두지 마십시오. * 베이스를 덮지 마십시오. * 공기 환기구에 먼지가 쌓이지 않게 하십시오.

안전한 사용을 위해 페달 세트를 절대 맨발

또는 양말만 신은 상태에서 사용하지 마십시오.

THRUSTMASTER®는 신발을 신지 않은 채로 페달 세트를 사용해서 발생한 부상에 대해 어떠한 책임도 지지 않습니다.

경고 - 포스 피드백 및 반복적인 움직임으로 인한 부상 위험

포스 피드백(게임 기기를 통해 충격 또는 진동을 실제로 체감하는 기능) 레이싱 핸들을 이용해서 게임을 하는 경우 근육이나 관절의 통증을 가져올 수 있습니다. 이러한 문제를 예방하려면 다음 사항을 준수하십시오.

* 장시간 동안 게임을 하지 마십시오. * 게임을 한 시간 하면 10~15분 정도 휴식을 취하십시오. * 손, 손목, 팔, 발, 다리가 피로하거나 통증이 있는 경우 게임을 중지하고 몇 시간 정도 쉬었다가 다시 게임을 하십시오. * 게임을 다시 시작할 때 위 증상이나 통증이 계속되는 경우에는 게임을 중단한 후 의사와 상담하십시오. * 어린이가 접근하지 못하게 하십시오. * 게임 중에는 반드시 핸들을 양손으로 올바르게 잡아야 하며 손을 완전히 떼면 안 됩니다. * 게임 중에는 손이나 손가락을 절대 페달 밑이나 페달 세트 근처에 두면 안 됩니다. * 교정 작업이나 게임 중 레이싱 핸들의 구멍 속에 손이나 팔을 넣으면 절대로 안 됩니다. * 레이싱 핸들 베이스는 이 사용설명서의 지시대로 확실히 고정시켜야 합니다.

본 제품은 만 14세 이상의 사용자만 조작해야 합니다.

무거운 제품

본 제품을 본인이나 다른 사람에게 떨어뜨리지 않도록 주의하십시오!

반드시 준수

주의 - 게임 중 페달 세트에 끼일 위험

* 어린이가 페달 세트에 접근하지 못하게 하십시오. * 게임 중에 손가락을 절대로 페달 위에 또는 측면에 놓지 마십시오. * 게임 중에 손가락을 절대로 페달 위에 또는 후면에 놓지 마십시오. * 게임 중에 손가락을 절대로 페달 위에 또는 전면에 놓지 마십시오.

절대 금지

주의: 게임을 하지 않을 때 페달 세트에 끼일 위험

*페달 세트는 어린이의 손이 닿지 않는 안전한 장소에 보관하십시오.

레이싱 핸들 부착

테이블이나 책상에 레이싱 핸들 부착

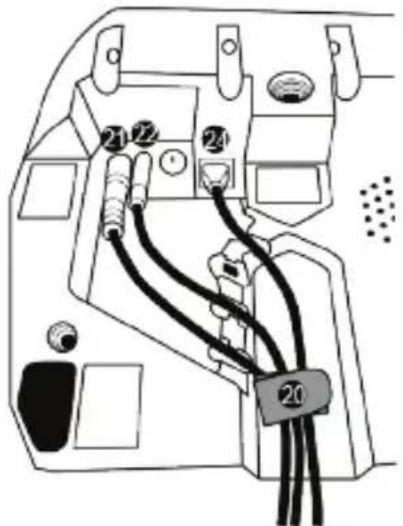

다음을 핸들의 밑면에 연결합니다.

• 전원 어댑터(21).
• 빠른 릴리스 USB-C 케이블(17a) USB-C 커넥터(22).
• T3PM 페달 세트(24).

각 케이블이 정해진 경로에 위치하도록 하고 케이블 정리 벨크로(20)를 사용해서 케이블을 정리합니다.

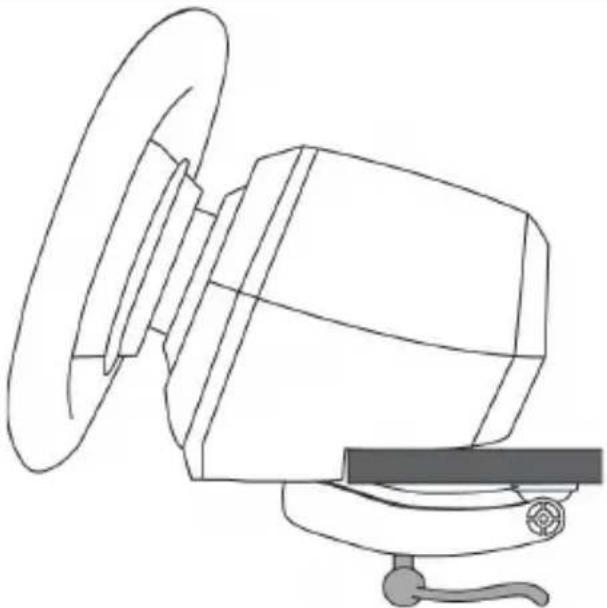

1. 레이싱 핸들을 테이블 또는 수평 상태의 평평하고 움직이지 않는 표면에 놓습니다.

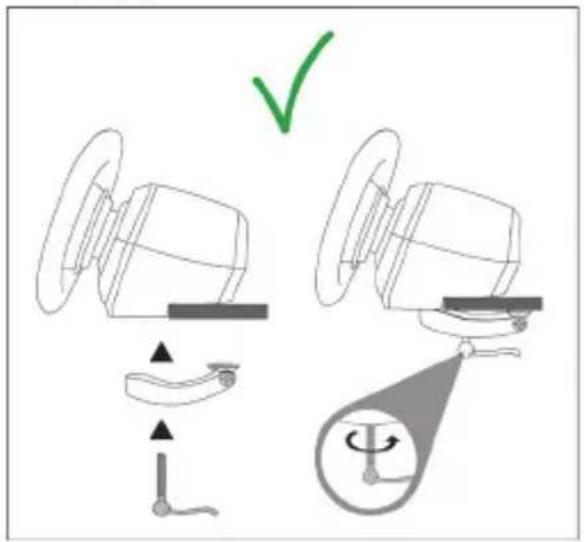

2. 조임나사(14)를 부착 시스템(13)에 삽입한 후, 나사를 시계 반대 방향으로 돌려서 기기를 조입니다. 레이싱 핸들 밑에 있는 대형 나사 구멍(18)에 나사를 끼워서 기기가 완전히 고정될 때까지 조입니다.

경고: 절대 부착 시스템 없이 나사만 조이지 마십시오! (레이싱 핸들이 파손될 수 있습니다.)

부착/제거 방향
조이기:나사를 시계반대방향으로돌립니다
풀기:나사를시계방향으로돌립니다

레이싱 콕 lf(제품에 포함되지 않음)에 레이싱 핸들 부착

1. 콕 lf 선반에 레이싱 핸들 베이스를 올립니다.
2. 콕 lf 선반에 M6 나사 2개(제품에 포함되지 않음)를 넣고 레이싱 핸들(19) 밑면에 있는 두 개의 나사 구멍으로 넣어 조입니다.

M6 나사 2개의 길이는 선반의 두께보다 0.47인치/12mm 이상 길면 안 됩니다. 더 긴 나사는 레이싱 핸들 베이스에 있는 내부 부품을 손상시킬 수 있습니다.

1. 또한, 필요하다면 대형 나사 구멍(18)에 표준 부착 시스템(13, 14)을 부착할 수 있습니다.

콕핏(PC)이나 다른 지지물에 T248 레이싱 휠을 설치하기 위한 도표는 https://support.thrustmaster.com 에서 제공하고 있습니다. Racing Wheels(레이싱 휠)/T248을 클릭한 뒤 Template - Cockpit Setup(템플릿 - 콕핏 설치)을 클릭하십시오.

설치

레이싱 핸들 및 페달 세트 자동 보정

레이싱 휠의 플러그를 콘센트에 꽂고 레이싱 휠의 USB 커넥터를 Xbox 콘솔 또는 PC에 연결하면 휠은 자동으로 자가 교정합니다.

이 단계에서 레이싱 핸들이 중앙에 멈추기 전 900도 범위에서 왼쪽과 오른쪽으로 빠르게 돌아갑니다.

경고:

자가 교정을 하는 동안 절대 레이싱 핸들을 건드리지 마십시오!

(부정확한 교정 및/또는 부상이 발생할 수 있습니다.)

페달 세트가 시스템에 연결되어 있거나 게임 중인 경우에는 페달 세트를 절대로 레이싱 핸들 베이스에 연결하지(또는 분리하지) 마십시오. (이로 인해 부정확하게 교정될 수 있습니다.)

레이싱 핸들을 시스템에 연결하기 전에 반드시 페달 세트를 연결하십시오.

레이싱 핸들의 교정이 완료되고 게임이 시작된 후, 페달을 몇 번 누르면 페달이 자동으로 교정됩니다.

경고:

레이싱 핸들이 자가 교정 중이거나 게임 로딩 중에는

절대로 폐달을 누르지 마십시오!

(부정확하게 교정될 수 있습니다.)

레이싱 핸들 및/또는 패달 세트가 올바로 작동하지 않거나 교정이 잘못된 경우:

콘솔(또는 PC) 전원을 끄고 레이싱 휠을 완전히 분리합니다. 모든 케이블(전원 케이블과 패달 세트 포함)을 다시 연결한 후, 콘솔(또는 PC)과 게임을 재시작합니다.

XBOX 콘솔에 설치

1. T3PM 패달 세트를 베이스의 RJ12 커넥터 (24)에 연결하십시오.
2. 전원 케이블과 전원 어댑터를 콘센트에 연결합니다.
3. USB-C 케이블 (17)을 베이스의 USB-C 포트 (22)에 연결하십시오.
4. USB-C/USB-A 케이블 (16)을 USB-C 케이블 (17)과 Xbox 콘솔의 USB-A 포트에 연결하십시오.

콘솔이 켜지면 레이싱 핸들은 자동으로 자가 교정됩니다.

게임을 시작할 준비가 되었습니다!

참고:

- Xbox 콘솔 및 T248 레이싱 핸들과 호환되는 게임 목록은 여기에서 확인할 수 있습니다.

https://support.thrustmaster.com (레이싱 핸들/T248/게임 설정 섹션). 이 목록은 정기적으로 업데이트됩니다.

PC에 설치

1. https://support.thrustmaster.com을 방문하여 PC용 드라이버 및 포스 피드백 소프트웨어를 다운로드하십시오. Racing Wheels(레이싱 핸들)/T248/Drivers(드라이버)를 클릭하십시오.
2. T3PM 페달 세트를 베이스의 RJ12 커넥터(24)에 연결하십시오.
3. 전원 케이블과 전원 어댑터를 콘센트에 연결합니다.
4. USB-C 케이블(17)을 베이스의 USB-C 포트(22)에 연결하십시오.
5. USB-C/USB-A 케이블(16)을 USB-C 케이블(17)과 PC의 USB-A 포트에 연결하십시오.

게임을 시작할 준비가 되었습니다!

참고:

- 제어판과 게임에서 레이싱 핸들은 Thrustmaster Advanced Racer로 인식됩니다.

레이싱 핸들 펌웨어 업데이트

https://support.thrustmaster.com에 방문하십시오.

Racing Wheels(레이싱 핸들)/T248/Firmware(펌웨어)를 클릭하십시오.

XBOX 콘솔 매핑

비고:

• 원격 측정 정보(T-RDD)를 표시하는 화면은 현재 Xbox 콘솔과 호환되지 않습니다(PC에서만 호환 가능). - 일부 기능(엔코더, 동작 버튼 수)은 콘솔 프로토콜에 의해 제한됩니다.
• Xbox에서 레이싱 휠의 LSB 및 RSB 버튼은 일부 출시 예정인 게임에서만 사용할 수 있습니다(이 기능이 있는 게임 목록은 주기적으로 업데이트됩니다).

PC 매핑

E1/E2/E3/E4 인코더 사용

인코더 셀렉터 스위치(4)를 위로 올려 활성화된 인코더를 선택할 수 있습니다. 활성화된 인코더는 화면에 표시됩니다. E1, E2, E3, E4 순서로 나타나며, E1부터 반복됩니다.

인코더(E1, E2, E3 또는 E4)가 선택되었을 때 연관된 기능은 다음과 같습니다.

- 인코더 셀렉터 스위치(4)를 아래로 내려 Push(P) 기능 사용. - 우측 인코더 셀렉터 스위치(5)를 위로 올려 + 기능 사용. - 우측 인코더 셀렉터 스위치(5)를 아래로 내려 - 기능 사용.

해당하는 행동은 화면에 표시됩니다.

참고:

• E1, E2, E3 및 E4 인코더는 대부분의 게임에서 작동합니다.
• 게임 상에서 텔레메트리 정보 기능을 표시하는 화면은 Thrustmaster SDK(소프트웨어 개발 키트)와 호환 가능합니다. 호환되는 게임 목록은 다음 사이트에서 제공하고 있습니다: https://support.thrustmaster.com (Racing Wheels(레이싱 핸들)/T248/Games Settings(게임 설정) 섹션). 목록은 주기적으로 업데이트됩니다.

MODE 버튼

레이싱 핸들 정보 표시와 레이싱 핸들 및 페달 세트 구성

MODE 버튼(9)을 눌러 MODE(모드) 메뉴에 접속하십시오.

메뉴에 접속했을 때 첫 두 개의 세그먼트만 표시됩니다.

ABOUT

메뉴에서 다음처럼 방향 버튼(7)을 사용하십시오.

방향		화면	정보/옵션
8 개의레벨	2 가지 옵션 사항	XBOX/PC시스템 선택: Xbox콘솔 또는 PC	- Xbox 콘솔 선택(기본값)- PC 시스템 선택참고: 시스템 선택을 확정하려면 MODE버튼(9)을 클릭하십시오. 퇴장 시 선택이 저장됩니다. 화면에 종료(EXIT)가 나타나면선택이 저장됩니다.
	3 개의 디스플레이	ABOUT기본 정보	- 레이싱 핸들 베이스 펌웨어 버전- 미니 DIN 커넥터(23)에 연결된 기기 이름- RJ12 커넥터(24)에 연결된 폐달 세트 유형
	3 개의 옵션	FFB포스 피드백프로필 선택(FFB프로필 도표색션에서 확인)	- FFB 1- FFB 2(기본값)- FFB 3
	6 가지 옵션	FORCE핸들 전반의 포스효과 수준 선택
	6 개의 옵션	ROT°회전 각도 선택(회전 각도가자동으로선택되지 않는게임에만 적용)	- 270°- 360°- 540°- 720°- 900°- AUTO = 자동 (기본값)
	2 개의 옵션	PEDAL폐달 세트 구성선택	- 바닥: 바닥 위치(기본값)- INV: 서스펜디드 위치(엑셀 폐달과 클러치 폐달은 반대로 위치해있습니다)
	디스플레이 1	TEMP모터 온도	레이싱 훨의 모터 온도가 실시간으로표시됨
	옵션 1	RESET레이싱 훨을 기본모드로 재설정.	- N: 아니요- Y: 네Y를 선택한 후, MODE 버튼(9)를놀리줍니다. 화면에 EXIT 가 나타나면레이싱 훨이 재설정됩니다.

FORCE

모든 레이싱 핸들 포스 효과를 실시간(레이싱 도중)으로 20~100%로 조절할 수 있습니다.

FFB 프로필 도표(FFB 1 / FFB 2 / FFB 3)

FFB 1: FFB 1 효과는 선형 포스 피드백을 제공합니다. 사용자에게 느껴지는 포스가 게임에서 요구하는 포스와 100% 비례합니다.

FFB 2 및 FFB 3

FFB 2 및 FFB 3 효과는 사용자에게 느껴지는 포스가 게임에서 요구하는 포스보다 더 강하게 느껴집니다.

참고:

• MODE 버튼(9)을 눌러 선택을 확정하십시오. 기본 화면으로 돌아오기 전 EXIT(나가기)이 표시됩니다.
• 방향 버튼(7)은 MODE 버튼을 사용할 때 게임이나 콘솔 인터페이스에서 비활성화됩니다.

DISPLAY 버튼

텔레메트리 설정 표시 구성

(디스플레이와 호환 가능한 PC 용 게임)

참고:

- T-RDD (Thrustmaster Race Dash Display)와 호환 가능한 PC 용 게임 목록은 여기에서 확인할 수 있습니다: https://support.thrustmaster.com (Racing Wheels(레이싱 핸들)/T248/Games Settings(게임 설정) 섹션)에서 제공하고 있습니다. 목록은 주기적으로 업데이트됩니다.

- DISPLAY 버튼은 목록에 등록된 게임에서만 작동합니다. - DISPLAY 버튼은 현재 Xbox 콘솔과 호환되지 않습니다.

DISPLAY 버튼(11)을 눌러 DISPLAY(디스플레이) 메뉴로 접속하십시오.

메뉴에 접속했을 때 마지막 두 개의 세그먼트만 표시됩니다.

메뉴에서 다음처럼 방향 버튼(7)을 사용하십시오.

방향		화면	정보/옵션
5 개의 레벨	없음	시프터
	없음	SPEED스피드
	세그먼트에 5 개의 옵션 표시	RPM9 개의 세그먼트에 RPM 및 선택한 보기	- REV >>: 왼쪽에서 오른쪽으로- REV <<: 오른쪽에서 왼쪽으로- REV >: 밖에서 중심으로- REV <>: 중심에서 밖으로- REV --: 세그먼트에 표시 안 함
	2 개의 옵션	POS포지션	- DRI: 레이스 포지션- LAP: 략의 수
	3 개의 옵션	TIME타임	- PBL: 최고 개인 략 타임- C L: 현재 략 타임- L L: 마지막 략 타임

참고:

-DISPLAY 버튼(11)을 눌러 선택을 확정하십시오. -방향 버튼(7)은 DISPLAY 버튼을 사용할 때 게임이나 콘솔 인터페이스에서 비활성화됩니다.

다양한 팀 및 자주 묻는 질문

https://support.thrustmaster.com을 방문하십시오. Racing Wheels(레이싱 핸들)/T248을 클릭한 뒤 Manual(매뉴얼) 또는 FAQ(자주 묻는 질문)을 클릭하십시오.

T3PM 페달 세트

1 페달 세트 2 추가 하드 스프링(블랙) 3 2.5mm 육각렌치 4 스프링 고정 로드 5 상단 고정 헤드와 와셔

6 쿠셔닝 패킹(화이트 – Shore 70) 7 상단 플라스틱 스페이서(레드) 8 소프트 스프링(실버-기본 탑재) 9 하단 플라스틱 스페이서(레드)

경고

이 제품을 사용하기 전에 이 설명서를 주의 깊게 읽고 나중에 참고할 수 있도록 잘 보관하시기 바랍니다.

안전한 사용을 위해 페달 세트를 절대 맨발

또는 양말만 신은 상태에서 사용하지 마십시오.

THRUSTMASTER®는 신발을 신지 않은 채로 페달 세트를 사용해서 발생한 부상에 대해 어떠한 책임도 지지 않습니다.

주의: 게임 중 페달 세트에 끼일 위험

어린이가 페달 세트에 접근하지 못하게 하십시오. 게임 중에 손가락을 절대로 페달 위에 또는 측면에 놓지 마십시오. 게임 중에 손가락을 절대로 페달 위에 또는 후면에 놓지 마십시오. 게임 중에 손가락을 절대로 페달 위에 또는 전면에 놓지 마십시오.

절대 금지

• Xbox 콘솔에 연결되어 있거나 게임 플레이 중에 페달 세트를 레이싱 핸들 베이스에 연결(또는 베이스에서 분리)하지 마십시오(이로 인해 보정이 부적절해질 수 있음). 항상 페달 세트를 연결한 후 레이싱 핸들을 콘솔 또는 PC에 연결하십시오.
• 레이싱 핸들의 교정이 완료되고 게임이 시작된 후, 페달을 몇 번 누르면 페달은 자동으로 교정됩니다.
• 레이싱 핸들이 자가 교정 중이거나 게임 로딩 중일 경우 절대 페달을 누르지 마십시오! 부정확하게 교정될 수 있습니다.

레이싱 핸들 및/또는 페달 세트가 올바로 작동하지 않거나 교정이 잘못된 경우:

콘솔 전원을 끄고 레이싱 핸들을 완전히 분리합니다. 그리고 모든 케이블(전원 공급 케이블 및 페달 세트 포함)을 다시 연결하고 콘솔과 게임을 재시작합니다.

지지물 또는 콕핏에 페달 세트 부착

페달 세트는 베이스 아래에 있는 5개의 M6 유형의 나사 구멍을 이용해 호환되는 다양한 지지물(별도 판매)에 부착할 수 있습니다. 부착하려면 최소 2개의 M6 나사(제품에 포함되지 않음)를 지지물 선반에 통과시켜 페달 세트 베이스 밑면에 있는 나사 구멍에 고정합니다.

중요: M6 나사의 길이는 지지물의 두께보다 0.47 인치/12mm 이상 길 수 없으며 더 긴 나사는 페달 세트의 내부 부품을 손상시킬 수 있습니다.

콕핏이나 다른 지지물에 페달 세트를 설치하기 위한

도표는 https://support.thrustmaster.com 에서 제공하고 있습니다. Racing Wheels(레이싱 핸들)/T3PM 을 클릭한 뒤 Template - Cockpit setup(템플릿 - 콕핏 설치)를 클릭하십시오.

페달 세트 조절

세 개의 페달은 각각 다음 구성품이 포함됩니다.

-2개의 구멍이 있는 페달 암(10). -4개의 구멍이 있는 플라스틱 헤드 지지물(11)(헤드와 암 사이에 위치). -여러 구멍(액셀용 9개, 브레이크용 2개, 클러치용 6개)이 있는 금속 헤드(12).

주의: 교정 문제를 예방하려면, 폐달 세트를 조정하기 전에 콘솔이나 PC에서 반드시 핸들의 USB 케이블 연결을 해제하십시오.

가속 폐달 높이 조정

• 제품에 포함된 2.5mm 육각렌치(3)를 이용해서 금속 헤드(12) 및 지지물(11)을 고정하고 있는 두 개의 나사를 푸십시오.
• 원하는 위치로 조정한 후 금속 헤드(12) 및 지지물(11)이 단단하게 고정될 수 있도록 나사를 다시 조이십시오.

3개의 폐달 간격 조정

• 제품에 포함된 2.5mm 육각렌치(3)를 이용해서 금속 헤드(12) 및 지지물(11)을 고정하고 있는 두 개의 나사를 푸십시오.
• 원하는 위치(왼쪽, 가운데, 오른쪽)로 조정한 후 금속 헤드(12) 및 지지물(11)이 단단하게 고정될 수 있도록 나사를 다시 조이십시오.

브레이크 폐달 예:

페달별 가능한 간격 위치 수:

-가속 폐달 3개

-브레이크 폐달 3개

-클러치 폐달 3개

페달 경사 조정

• 제품에 포함된 2.5mm 육각렌치(3)를 이용해서 금속 헤드(12) 및 지지물(11)을 고정하고 있는 두 개의 나사를 푸십시오.
• 플라스틱 헤드 지지물(11)을 180° 돌린 후 금속 헤드(12) 및 지지물(11)이 단단하게 고정될 수 있도록 나사를 다시 조이십시오.

가속 페달 예:

덜 경사진 위치(기본 위치) 더 경사진 위치

페달별 가능한 경사 위치 수:

-가속 페달 2개

-브레이크 페달 2개

-클러치 페달 2개

브레이크 스프링 세트 포함

4개의 브레이크 압력용 가능한 구성 및 설정

이를 통해 브레이크를 밟을 때 다른 감각과 저항을 경험할 수 있습니다.

선호에 따라 설치하시거나 설치하지 않으셔도 됩니다.

브레이크 저항 소프트		미디움(기본 설정)	하드 매우 하드
권장 사용	데스크	데스크	페달 세트지지물	cytok FIT
소프트 실버 스프링(8)	x x
화이트 쿠셔닝 패킹(6)	x x
하드 블랙 스프링(2)	x x

1. 스프링을 압축하기 위해 하단 플라스틱 스페이서(9)를 세계 당긴 뒤 스프링 고정로드(4)를 분리하십시오.

방법 1:

1. 스프링 고정 로드(4)에 각각의 부품을 원위치 시키십시오.

하단 플라스틱 스페이서(9)부터 시작해서, 선택한 스프링(2) 또는 (8), 상단 플라스틱 스페이서(7) 순서로 진행합니다.

1. 구성을 선택한 뒤 쿠셔닝 패킹(6)을 설치하십시오.
2. 상단 고정 헤드와 와셔(5)를 조정하고 정해진 위치에 설치합니다.
3. 스프링 고정 로드(4)를 제자리에 넣기 위해 스프링을 강하게 압축하십시오.

스프링 교체 방법에 대한 비디오는 https://support.thrustmaster.com 에서 제공하고 있습니다. Racing Wheels(레이싱 핸들)/T3PM 을 클릭하십시오.

© 2022 Guillemot Corporation S.A. 모든 권리 보유. Thrustmaster®는 Guillemot Corporation S.A.의 등록상표입니다.

Microsoft, Xbox, Xbox "Sphere" 디자인, Xbox 시리즈 X|S, Xbox One 및 Windows 10/11은 Microsoft 그룹 회사의 상표입니다.

도면은 법적 구속력이 없습니다. 설명서의 내용, 설계 및 사양은 예고 없이 변경될 수 있으며, 국가마다 다르게 적용될 수 있습니다. 제조국: 중국

환경 보호 권장 사항

전기 및 전자 장비에 관한 현지의 재활용 법률을 준수해 주십시오.

이 설명서를 보관하십시오. 색상 및 장식은 달라질 수 있습니다.

플라스틱 고정부품 및 접착제는 제품 사용 전에 제거해야 합니다.
