사용 설명서 T-LCM Pedals THRUSTMASTER
이 제품을 사용하기에 앞서,사용설명서를 숙지하시고 필요한 경우 확인하기 위해 보관해 두십시오.
1 탈착식 USB 케이블, 페달 세트 뒤에 있는 USB 커넥터
2 탈착식 RJ12 케이블, 폐달 세트 뒤에 있는 RJ12 커넥터
3 중간 저항, 기본으로 설치되어 있음 (검은색 F20 스프링 1 개 + 회색 F15 스프링 1 개)
(+ 중앙에 크롬 도금된 프리스트레싱 스프링 1 개)
(+ 표시가 없는 스페이서 2 개)
4 흰색 F10 스프링 1 개
5 빨간색 F30 스프링 2 개
6 빨간 표시가 없는 스페이서 2 개 (빨간색 F30 스프링과 함께 사용하도록 특별히 제작)
7 2.5mm 앨런 키

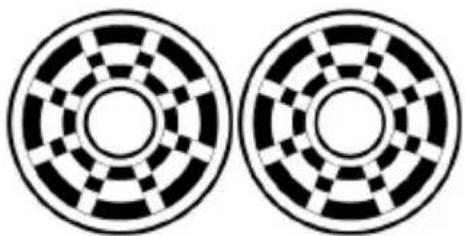

8 편평한 와셔 5 개(중앙에 크롬 도금된 스프링의 프리스트레싱을 감소 또는 제거)
10 폐달의 수직 기울기용 플라스틱 페달 헤드 지지대
스페이서

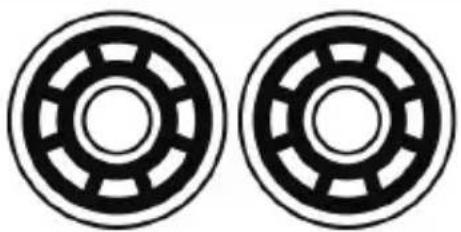

두 종류의 스페이서가 포함되어 있습니다. 선택한 스프링의 종류에 따라 적절한 종류의 스페이서를 사용해야 합니다.
 | 색상 표시가 없는 스페이서(홈 있음)다음의 스프링과 함께 사용할 수 있습니다:흰색 F10회색 F15검은색 F20 |
 | 빨간 표시가 있는 스페이서(홈 없음)다음의 스프링과 함께 사용하도록 특별히 제작되었습니다:빨간색 F30 |

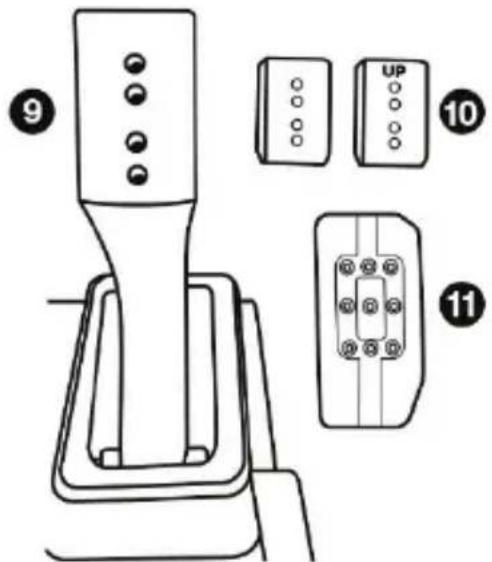

페달 암 및 헤드
9 구멍 4 개가 있는 금속 페달 암
10 구멍 4 개가 있는 플라스틱 페달 헤드 지지대(페달 헤드와 암 사이에 위치)
11 금속 페달 헤드(구멍의 수가 다름.
가속 페달: 9 개, 브레이크 페달: 6 개, 클러치 페달: 6 개)

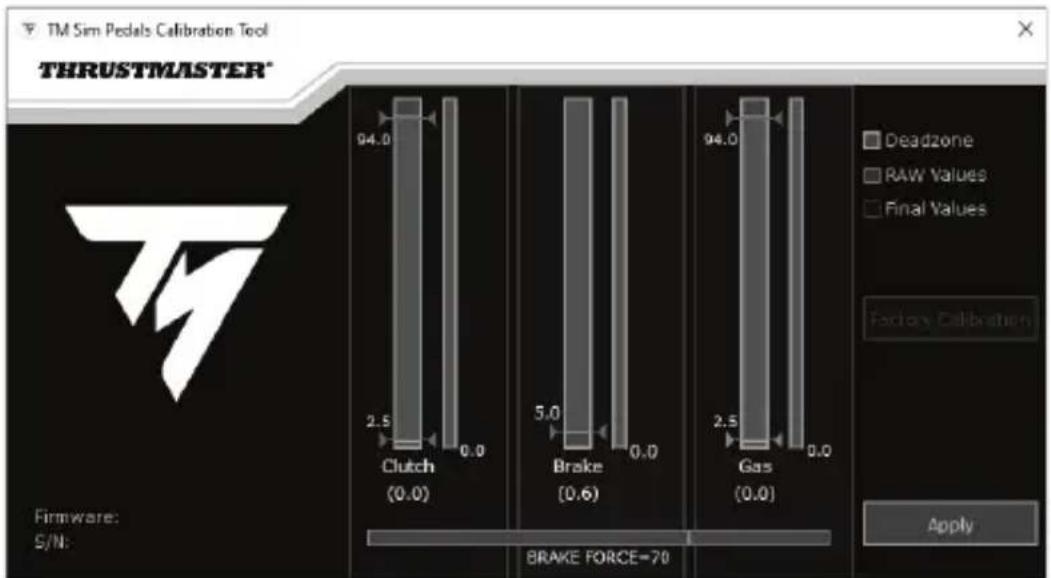

교정 소프트웨어
매우 중요
브레이크 폐달 저항을 변경할 때에는 반드시 이 절차를 따라야 합니다.
페달 세트를 탈착식 USB 케이블 (1)을 사용하여 PC 에 연결합니다.
탈착식 RJ12 케이블 (2)은, 이 과정을 수행하는 동안에 폐달 세트에 연결되어서는 안 됩니다.
Https://support.thrustmaster.com 사이트를 방문하십시오. 스티어링 핸들 / T-LCM Pedals 을 클릭한 다음, 소프트웨어를 선택하십시오.
교정 소프트웨어를 다운로드 한 다음 설치하십시오:
-세페달 모두에서 이동 범위의 시작 부분에 있는 데드 존을 조절하십시오.
-가속 폐달 및 클러치 폐달에서 이동 범위의 끝부분에 있는 데드 존을 조절하십시오.
-브레이크 폐달에서 전자 힘(Brake Force)을 조절하십시오.
여러 가지 설정이 적절하게 구성되면, APPLY 를 클릭한 다음 탈착식 USB 케이블 (1)을 분리합니다. 설정은 페달 세트의 내부 메모리에 저장됩니다. 모든 게임, PC 및 게임 콘솔에서 효과적으로 사용할 수 있습니다.
페달 세트 펌웨어 업데이트
펌웨어를 업데이트하기 위해서 폐달 세트는 탈착식 USB 케이블 (1)로 PC에 연결되어야 합니다.
페달 세트에 포함된 펌웨어는 제품 개선을 고려한 최신 버전으로 업데이트할 수 있습니다.
펌웨어 버전은 교정 소프트웨어의 왼쪽 아래에 표시됩니다.
PC에서 페달 세트 펌웨어를 업데이트하려면 https://support.thrustmaster.com 사이트를 방문하여, 스티어링 핸들 / T-LCM Pedals을 클릭한 다음 펌웨어를 선택하고 다운로드 및 설치 지침 및 절차를 따르십시오.
지지대 또는 콕 fint에 폐달 세트 부착하기

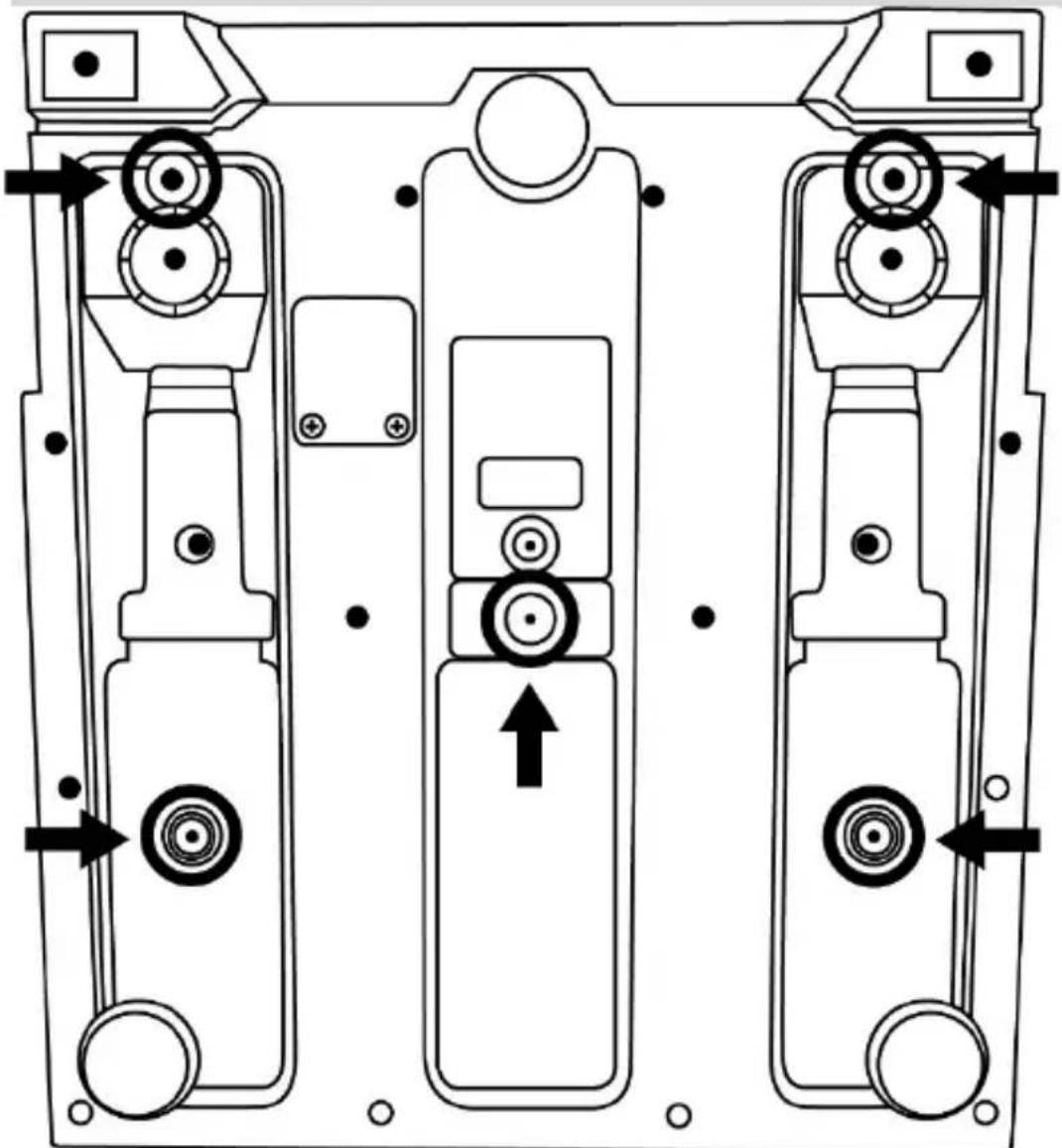

페달 세트는 베이스 아래에 있는 5개의 M6형 나사를 사용하여 여러 가지 호환할 수 있는 지지대(별도 판매)에 부착할 수 있습니다. 부착하려면, 최소 2개의 M6 나사(미포함)를 지지 선반을 통과하여 페달 세트 베이스의 아래에 있는 나사산에 밀어 넣습니다.
중요: M6 나사 길이는 페달 세트의 내부 구성품을 훼손하지 않기 위해 지지대를 두께를 0.47 인치/12mm 를 초과해서는 안 됩니다.
꼭 Fetch 및 다른 지지대의 폐달 세트의 설치 과정은 https://support.thrustmaster.com 에서 확인하실 수 있습니다. 스티어링 훨 / T-LCM Pedals 을 클릭한 다음 템플릿 - 콕 Fetch 설치를 선택하십시오.
페달 세트의 기계적 설정

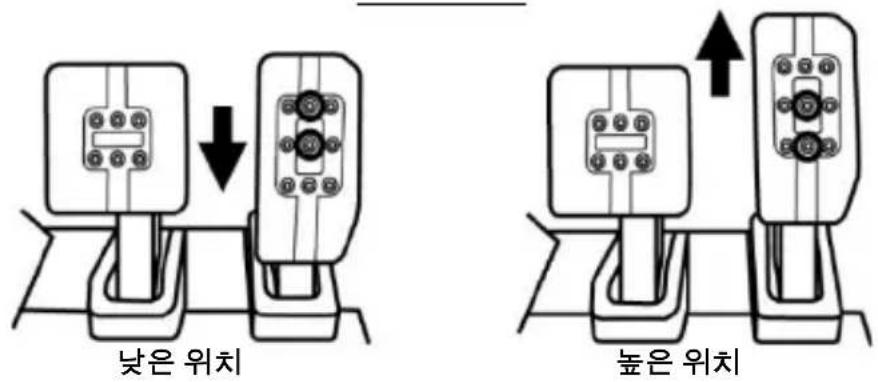

페달 높이 조절하기
- 포함된 2.5mm 엘런 키 (7)를 사용하여, 금속 페달 헤드 (11)와 플라스틱 지지대 (10)에 고정된 나사 2 개를 풀어줍니다.
-높이면에서 선호하는 위치를 선택한 다음 나사를 사용하여 모든 것을 함께 다시 고정합니다.
가속 폐달 예:
페달에 따른 높이 위치 수:
-가속 폐달:3개
-브레이크 폐달:2개
-클러치 폐달:2개

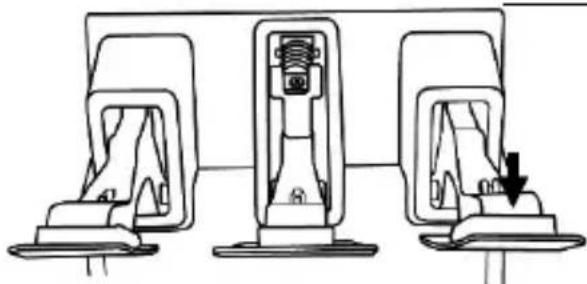

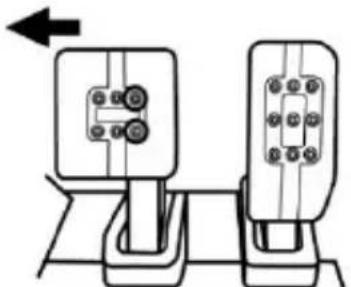

페달 세 개 사이의 간격 조절하기
- 포함된 2.5mm 앨런 키 (7)를 사용하여, 금속 페달 헤드 (11) 및 플라스틱 지지대 (10)에 고정된 나사 2 개를 풀어줍니다.
- 선호하는 위치(왼쪽, 중앙 또는 오른쪽)를 선택한 다음 나사를 사용하여 모든 것을 함께 다시 고정합니다.
- 포함된 2.5mm 엘런 키 (7)를 사용하여, 금속 페달 헤드 (11) 및 플라스틱 지지대 (10)에 고정된 나사 2 개를 풀어줍니다.

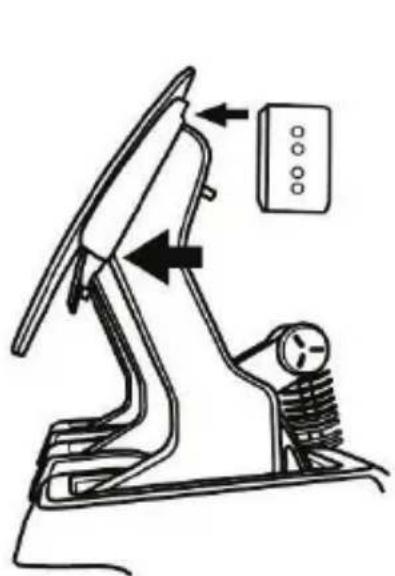

- 다음 플라스틱 페달 헤드 지지대 (10)를 180°를 회전(또는 교체)한 다음 나사를 사용하여 모든 것을 함께 고정합니다.
-플라스틱 페달 헤드 지지대 (10)를 설치하여 페달을 앞으로 움직입니다.
-플라스틱 페달 헤드 지지대 (10)를 제거하여 페달을 뒤로 음직입니다.
가속 폐달 예:

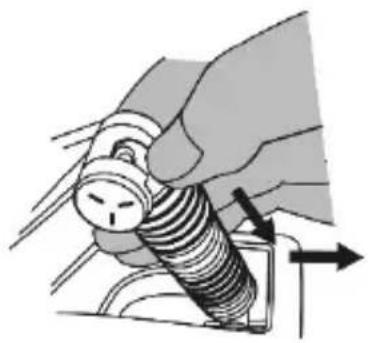

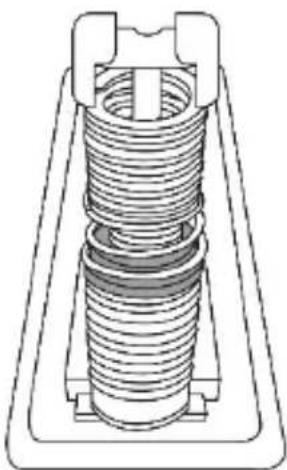

- 페달 세트를 PC 또는 게임 콘솔에서 분리하고 상부의 고정 헤드 (G)(페달 뒤에 위치)의 와셔를 아래로 밀어줍니다. 그런 다음 이 부품을 뒤로 당겨 금속 암에서 분리해줍니다.

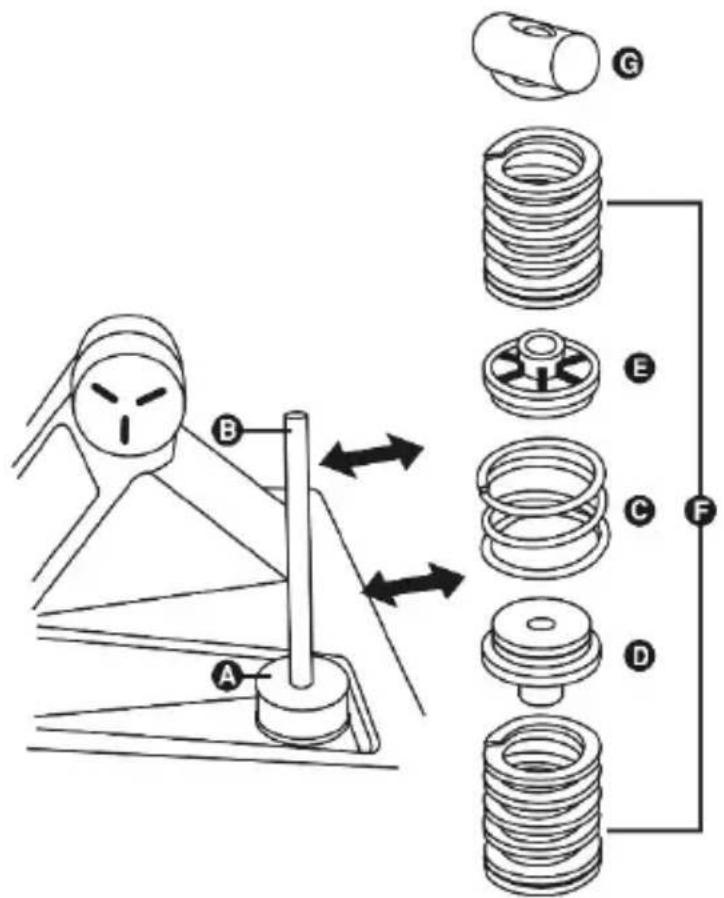

-지지대(B)에서 여러 가지 요소를 제거합니다.
C 중앙에 위치한 4 개의 나선형이 있는 크롬 도금된 프리스트레싱 스프링
D 고무 스페이서
E 플라스틱 스페이서
F 7 개의 나선형이 있는 메인 스프링 (F10, F15, F20, F30)
G 와셔가 있는 상부 고정 헤드
브레이크 폐달 저항은 메인 F 스프링을 교체하거나 결합하여 조절할 수 있습니다:
| F스프링 색상 | 스프링 저항 |
| 흰색 (1 개 포함) | F10 |
| 회색 (1 개 포함) | F15 |
| 검은색 (1 개 포함) | F20 |
| 빨간색 (2 개 포함) | F30 |
-사용자가 선택(적절한 스페이서와 함께)한 여러 가지 요소 및 메인 스프링(F10, F15, F20 또는 F30)의 위치를 지지대에서 바뀌줍니다.
| 예 | 저항 |
| 흰색 F10 스프링 1 개+ 회색 F15 스프링 1 개 | 약한 저항 |
| 회색 F15 스프링 1 개+ 검은색 F20 스프링 1 개(기본값으로 설치) | 중간 저항 |
| 빨간색 F30 스프링 2 개 | 강한 저항 |
사용자에게 적합한 저항 수준을 찾기 위해서 다른 스프링을 결합하고 테스트하는 것(다양한 조합 가능)을 주저하지 마십시오.
저항을 수정하면, 폐달 세트를 탈착식 USB 케이블 (1)로 PC 에 연결한 다음 교정 소프트웨어로 브레이크 폐달 교정을 새롭게 수행하십시오. 이 새 교정(새 브레이크 폐달 저항에 해당)은 자동으로 폐달 세트의 내부 메모리에 저장되며 PC 및 게임 콘솔에서 모든 게임에서 효과적으로 사용할 수 있습니다.
매우 중요
공장에서 폐달 세트의 기본 교정은 회색 F15 스프링 1 개와 검은색 F20 스프링 1 개(중간 저항)로 수행됩니다. 사용자가 스프링(따라서 브레이크 폐달의 저항)을 변경할 경우, 사용자는 PC 에서 교정 소프트웨어를 사용하여 브레이크 폐달을 재교정해야 합니다. 교정을 하지 않으면 브레이크 폐달은 PC 또는 게임 콘솔에서 적절한 기능을 하지 못할 것입니다.
브레이크 폐달의 프리스트레싱 효과 감소 또는 제거
선형의 브레이크 저항을 선호하는 사용자는 중앙에 크롬 도금된 프리스트레싱 스프링 (C)의 프리스트레싱 효과를 감소 또는 제거할 수 있습니다.
그렇게 하려면 중앙에 크롬 도금된 프리스트레싱 스프링 (C)의 중간에 있는 지지대에 편평한 와셔(8)를 1 개에서 5 개를 밑어 넣습니다.
비고: 편평한 와셔를 추가할수록 프리스트레싱 효과는 감소하게 됩니다(또는 편평한 와셔 5 개 모두를 사용하면 프리스트레싱 효과는 완전히 제거됩니다).

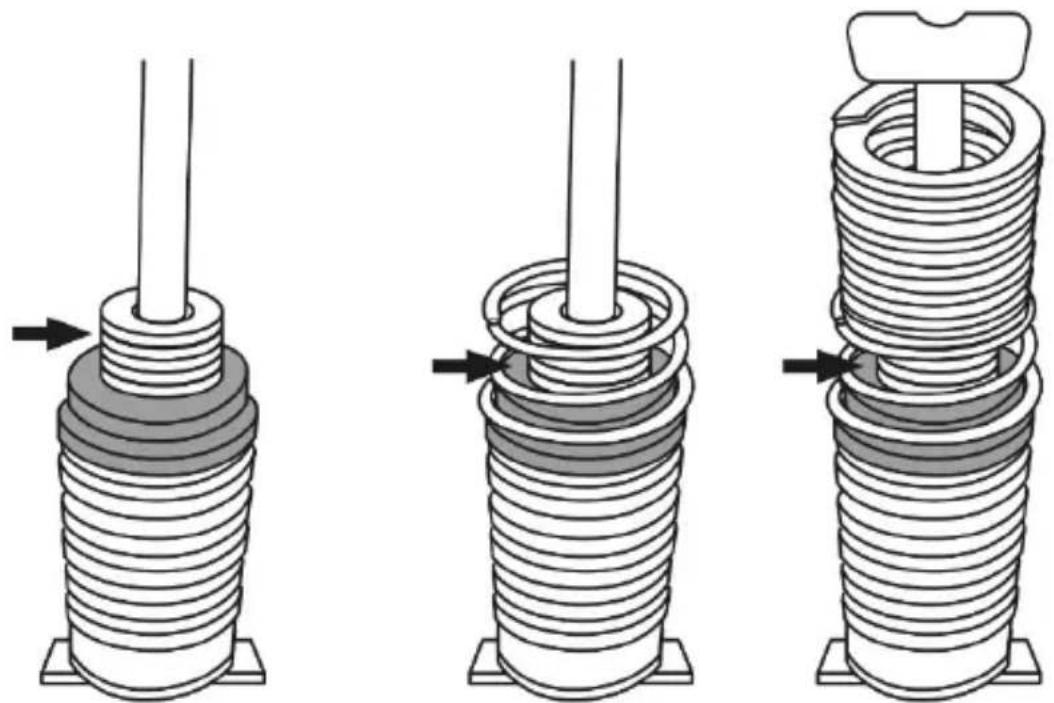

편평한 와셔 5 개 모두를 사용하여 프리스트레싱 효과 제거의 예:
이러한 편평한 와셔의 추가는 브레이크 폐달의 기계적인 이동을 감소하는 효과를 가지게 됩니다.
THRUSTMASTER 스티어링 핸들 베이스로 폐달 세트 사용하기 = 탈착식 RJ12 케이블 (2) 필요
(탈착식 USB 케이블 (1)은 폐달 세트로 사용 중에는 폐달 세트에 연결되어서는 안 됩니다.)
호환성:PC 및 게임 콘솔
Thrustmaster 스티어링 핸들 베이스(TS-PC Racer, T-GT, T300, T150, TS-XW, TX 및 TMX)에 직접 연결된 폐달 세트의 최적 작동을 보장하기 위해 사용자는 https://support.thrustmaster.com 에서 최신 버전의 스티어링 핸들의 펌웨어를 업데이트해야 합니다. 이 최신 펌웨어는 T-LCM Pedals 폐달 세트의 높은 수준의 정밀도를 최대한 활용할 수 있으며 교정 소프트웨어로 사용자가 만든 개인 설정을 사용할 수 있습니다.

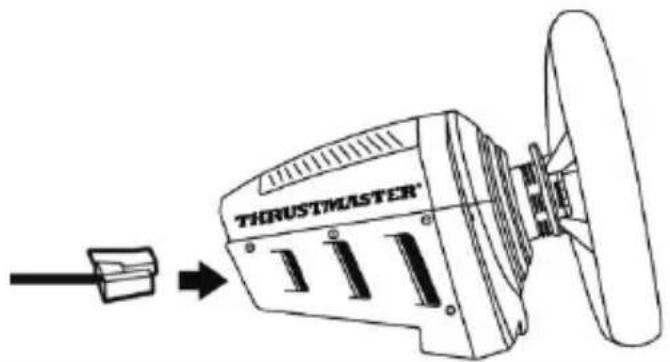

- Thrustmaster 스티어링 핸들 베이스의 펌웨어를 업데이트하면, 탈착식 RJ12 케이블 (2)을 사용하여 스티어링 핸들 베이스 뒤에 있는 페달 세트에 연결합니다.
- 스티어링 핸들을 PC 또는 게임 콘솔에 연결합니다.
- 스티어링 핸들 베이스에 있는 MODE LED가 5번 깜畅销이며 폐달 세트가 올바르게 인식되어 최적 작동 상태를 표시합니다.
MODE LED 가 위치럼 깜백이지 않는 경우, 이는 스티어링 핸들의 베이스가 최신 펌웨어로 업데이트되지 않았으며, 폐달 세트가 고정밀 T-LCM Pedals 폐달 세트로 인식되지 않고 표준 T3PA 또는 T3PA PRO 형 폐달 세트로 인식되었음을 나타냅니다.
플레이 준비가 완료되었습니다!
비고: 이 구성에서 공식 Thrustmaster 핸들 림은 스티어링 핸들 베이스에 설치되어야 합니다. 설치하지 않으면 페달 세트는 고정밀 T-LCM Pedals 페달 세트로 인식되지 않습니다.
비-THRUSTMASTER 스티어링 핸들로 폐달 세트 사용하기
(THRUSTMASTER 스티어링 헨들 베이스와도 사용 가능)
= 탈착식 USB 케이블 (1) 필요
호환성: PC 전용

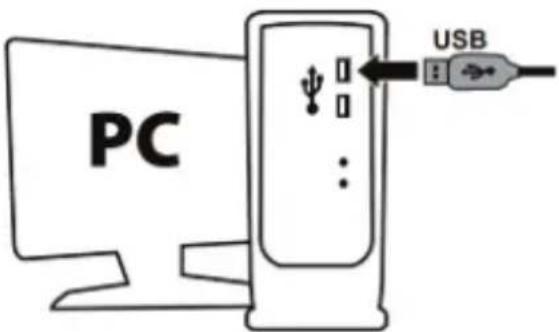

- 폐달 세트를 탈착식 USB 케이블 (1)을 사용하여 PC 의 USB 포트에 연결한 다음 드라이버 설치를 완료합니다.
-드라이버 설치를 완료하면 Finish 버튼을 클릭하여 컴퓨터를 다시 시작합니다.
플레이 준비가 완료되었습니다!
페달 세트가 USB 케이블로 연결된 경우 PC 용 참고 사항:
- 폐달 세트는 다중 USB 연결 및 별도 폐달 세트를 지원하는 게임에서 시종에 나와 있는 모든 스티어링 핸들과 호환할 수 있습니다.
- 게임을 시작하기 전에 항상 게임 컨트롤러 창(OK 클릭)과 폐달 세트 교정 소프트웨어를 완전히 닫으십시오.
-페달 세트 펌웨어 버전은 교정 소프트웨어의 왼쪽 아래에 표시됩니다.
스티어링 핸들 및 사용하는 플랫폼에 따라 폐달 세트를 연결하는 방법의 개요
| 페달 세트 연결 | |
| THRUSTMASTER 스티어링 핸들이 있는 게임 콘솔 | 탈착식 RJ12 케이블 (2) |
| THRUSTMASTER 스티어링 핸들이 있는 PC | 탈착식 RJ12 케이블 (2)또는 탈착식 USB 케이블 (1) |
| 비-Thrustmaster 스티어링 핸들이 있는 PC | 탈착식 USB 케이블 (1) |
안전한 사용을 위해 폐달 세트를 절대 맨발 또는 양말만 신은 상태에서 조작하지 마십시오.
THRUSTMASTER®는 신발 없이 폐달 세트를 조작함으로써 발생하는 부상에 대해 어떠한 책임도 지지 않습니다.
경고-감전
*본 제품은 건조한 곳에 보관해야 하며, 먼지나 태양광선에 노출시키지 마십시오.
*연결부의 극성을 준수하십시오.
* 커넥터 및 케이블을 비틀거나 잡아 당기지 마십시오.
*본 제품이나 제품의 커넥터에 액체를 흘리지 마십시오.
* 제품을 단락(합선)시키지 마십시오.
* 제품을 절대 분해하지 마십시오(사용설명서에 있는 서술 되어 있는 조절 장치 제외).
불에 던지거나 고온에 노출하지 마십시오.
경고-반복된 동작으로 인한 부상
페달 세트를 사용한 플레이는 근육 또는 관절 통증의 원인이 될 수 있습니다. 이러한 문제를 예방하려면 다음 사항을 준수하십시오:
*장시간 게임을 피하십시오(매시간 플레이 후에는 10\~15분간의 휴식을 취하십시오).
*다리 또는 발에 통증이 느껴지면, 즉시 플레이를 중지하고 몇 시간의 휴식을 취한 다음 플레이를 다시 시작하십시오.
* 게임을 다시 시작할 때 위에 설명한 증상이나 통증이 계속되는 경우에는 게임을 중단한 후 의사와 상담하십시오.

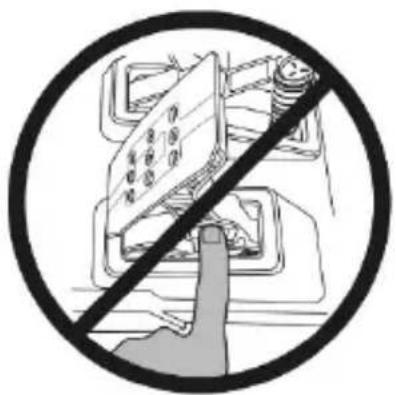

경고-게임 도종 폐달 세트에 끼일 위험
*페달 세트에 어린이가 접근하지 못하게 하십시오.
* 게임 중 손가락(또는 다른 신체 부위)을 폐달 암 위 또는 가까이에 놓지 마십시오.
절대 금지
다양한 팀 및 트릭(설명서에 포함되지 않음)
다양한 팀 및 트릭은 https://support.thrustmaster.com 에서 확인하실 수 있습니다. 스티어링 핸들 / T-LCM Pedals 을 클릭하세요.
COPYRIGHT
© 2019 Guillemot Corporation S.A. 모든 권리 보유. Thrustmaster®는 Guillemot Corporation S.A.의 등록상표입니다. PlayStation®는 Sony Interactive Entertainment Inc 의 등록상표입니다. Windows®는 Microsoft Corporation 의 등록상표입니다. 다른 모든 상표는 해당 소유자의 자산입니다. 도면은 법적 구속력이 없습니다. 설명서의 내용, 설계 및 사양은 예고 없이 변경될 수 있으며, 나라마다 서로 다를 수 있습니다. 제조국: 중국
