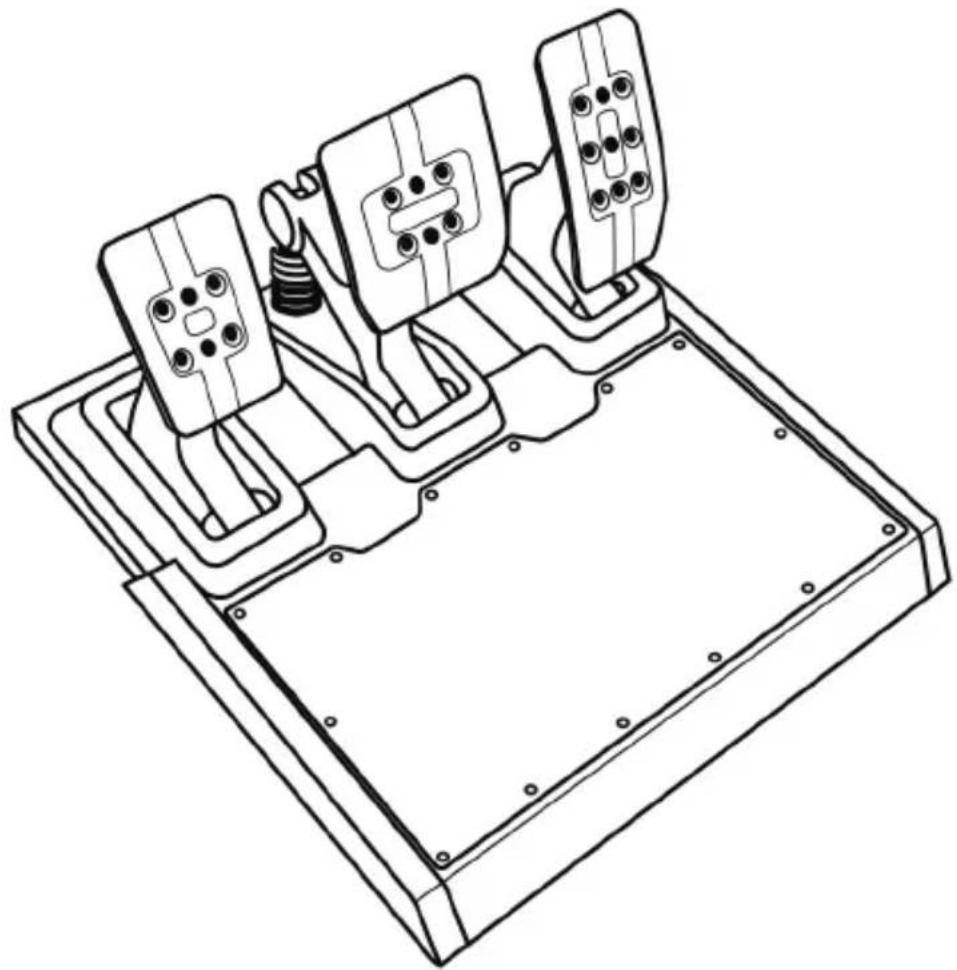

MANUAL DE UTILIZADOR T-LCM Pedals THRUSTMASTER
Antes de utilizar este produto, leia atentamente este manual do utilizador e guarde-o para consulta futura.
1 Cabo USB amovível; conector USB na parte posterior do conjunto de pedais
2 Cabo RJ12 amovível; conector RJ12 na parte posterior do conjunto de pedais
3 Resistência média, pré-instalada por predefinição
(1 mola F20 preta + 1 mola F15 cinzenta) (+ 1 mola de pré-esforço cromada central) (+ 2 espaçadores sem marcas)
4 1 mola F10 branca
5 2 molas F30 vermelhas
6 2 espaçadores com marcas vermelhas (concebidos especialmente para utilização com as molas F30 vermelhas)
7 Chave sextavada de 2,5 mm
8 5 anilhas chatas (para diminuir ou eliminar o pré-esforço da mola cromada central)
10 Suporte da cabeça do pedal de plástico para a inclinação vertical dos pedais

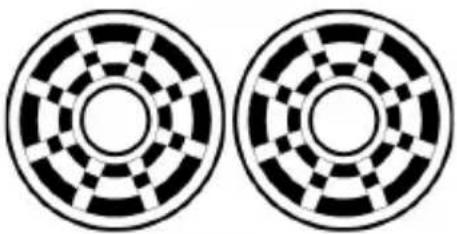

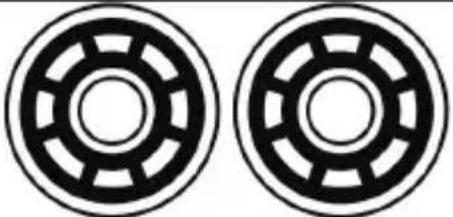

Espaçadores
São incluídos 2 tipos de espaçadores. É importante utilizar o tipo de espaçador adequado, consoante o tipo de mola selecionada.
 | Espaçadores sem marcas coloridas(e com estrias)Para utilização com as seguintes molas:F10 brancaF15 cinzentaF20 preta |
 | Espaçadores com marcas vermelhas(e sem estrias)Concebidos especialmente para utilizaçãocom as seguintes molas:F30 vermelha |

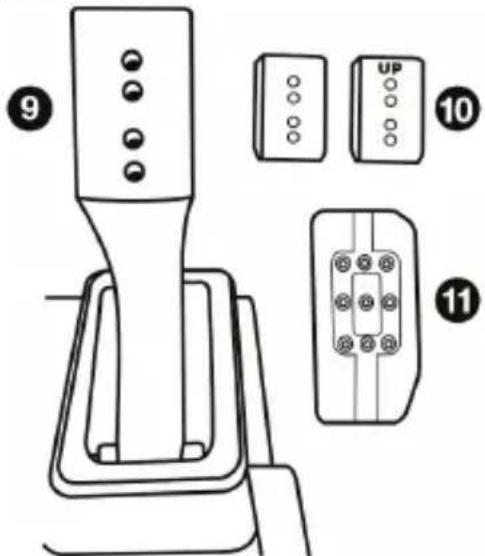

Braços e cabeças dos pedais
9 Braço do pedal de metal com 4 orifícios 10 Suporte da cabeça do pedal de plástico (para posicionar entre a cabeça e o braço do pedal) com 4 orifícios
11 Cabeças dos pedais de metal (com diferentes números de orifícios: 9 para o pedal do acelerador, 6 para o pedal do travão, 6 para o pedal da embraiagem)
MUITO IMPORTANTE
Deve seguir este procedimento ao alterar a resistência do pedal do travão.
Ligue o conjunto de pedais a um PC utilizando o cabo USB amovível (1).
O cabo RJ12 amovível (2) não deve estar ligado ao conjunto de pedais durante este procedimento.
Aceda a https://support.thrustmaster.com. Clique em Volantes / T-LCM Pedals e selecione Software.

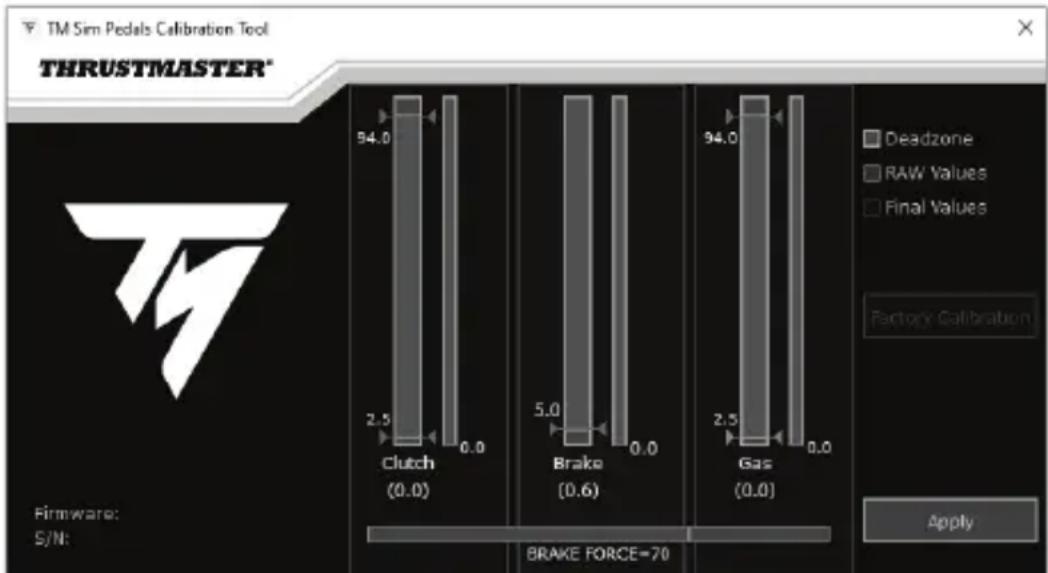

Transfira e instale o software de calibragem:
- Para ajustar ao seu gosto as zonas mortas no início do curso nos três pedais.
- Para ajustar ao seu gosto as zonas mortas no fim do curso nos pedais do acelerador e da embraiagem.
- Para ajustar ao seu gosto a força eletrónica (Brake Force) no pedal do travão.
bar
TM Sim Pedals Calibration Tool | Condition | Deadzone | Raw Values | Final Values | | :--- | :--- | :--- | :--- | | Clutch (0.0) | 94.0 | 2.5 | 0.0 | | Brake (0.6) | 5.0 | 0.0 | 0.0 | | Gas (0.0) | 94.0 | 2.5 | 0.0 | Firmware: S/N: BRAKE FORCE=70 Apply Factory CalibrationUma vez devidamente configuradas as diferentes definições, clique em APPLY e desligue o cabo USB amovível (1). As definições são guardadas na memória interna do conjunto de pedais e serão aplicadas em todos os seus jogos, no PC e em consolas de jogos.
ATUALIZAR O FIRMWARE DO CONJUNTO DE PEDAIS
De modo a atualizar o firmware, o conjunto de pedais deve estar ligado a um PC através do cabo USB amovível (1).
O firmware incluído no conjunto de pedais pode ser atualizado com versões mais recentes, as quais permitem melhoramentos do produto.
A versão do firmware é apresentada no canto inferior esquerdo do software de calibragem.
Para atualizar o firmware do conjunto de pedais: no PC, aceda a https://support.thrustmaster.com, clique em Volantes / T-LCM Pedals, em seguida selecione Firmware e siga as instruções e o procedimento de transferência e instalação.

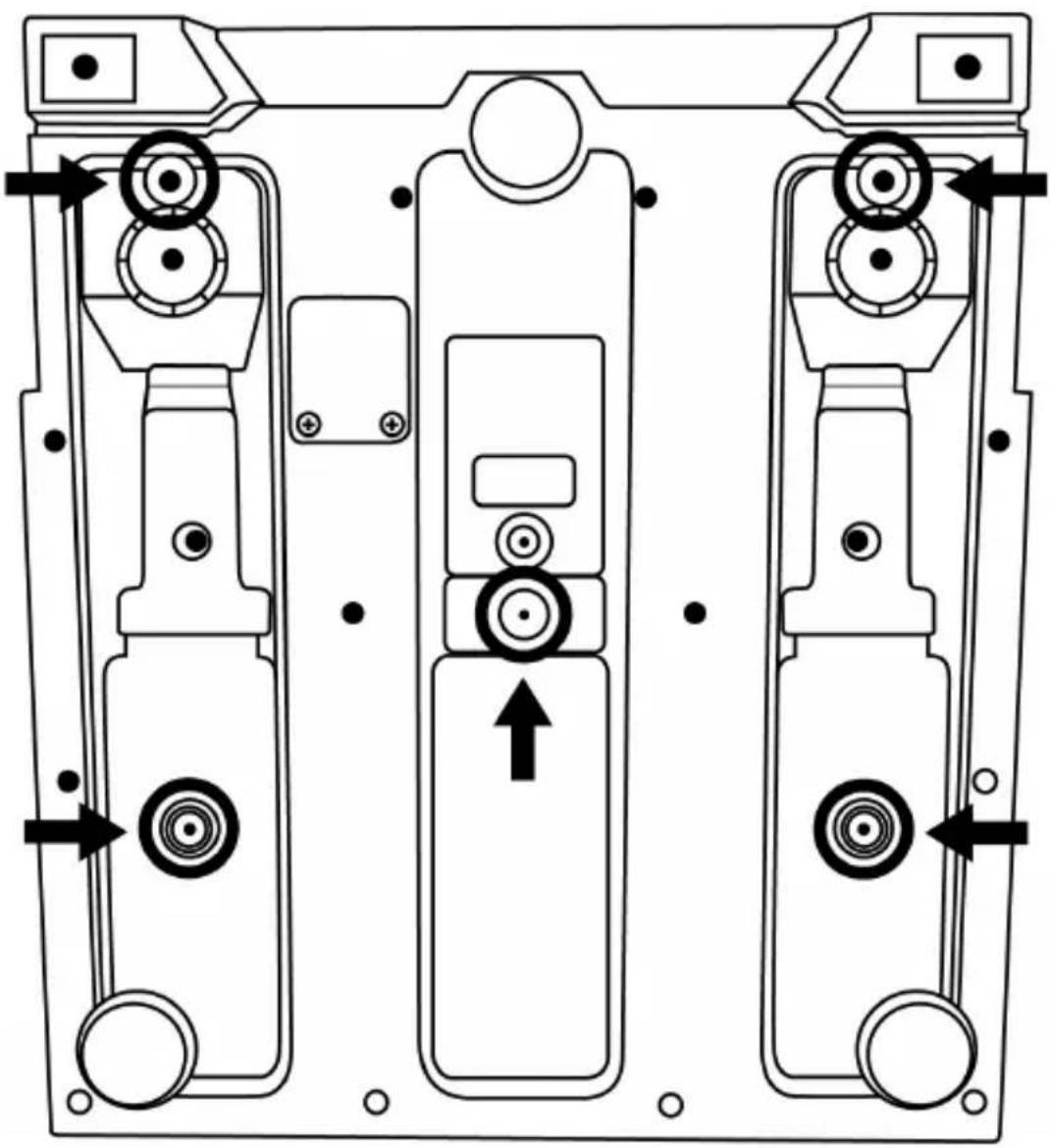

O conjunto de pedais pode ser fixado a uma variedade de diferentes suportes compatíveis (vendidos à parte) utilizando as cinco roscas de parafusos de tipo M6 situadas por baixo da base. Para tal, enrosque pelo menos dois parafusos M6 (não incluídos) através da prateleira do suporte e nas roscas de parafusos no lado inferior da base do conjunto de pedais.
Importante: o comprimento dos parafusos M6 não deve exceder a espessura do suporte mais de 12 mm/0,47 polegadas, para evitar o risco de danificar os componentes internos do conjunto de pedais.
Os diagramas de configuração do conjunto de pedais para cockpits e outros suportes estão disponíveis em https://support.thrustmaster.com: clique em Volantes / T-LCM Pedals, seguido de Template - Cockpit setup.
DEFINIÇÕES MECÂNICAS PARA O CONJUNTO DE PEDAIS

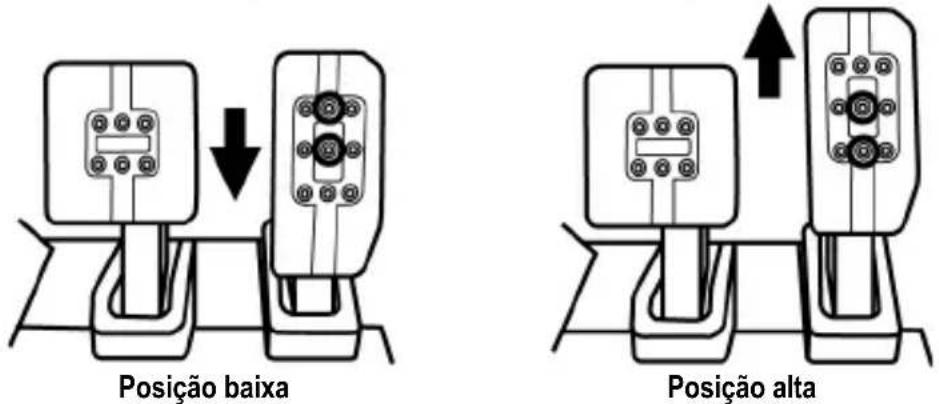

Ajustar a altura dos pedais
- Utilizando a chave sextavada de 2,5 mm (7) incluída, desaperte os dois parafusos que mantêm a cabeça do pedal de metal (11) e o respetivo suporte de plástico (10) na posição.
- Escolha a sua posição preferida em termos de altura e em seguida aperte novamente tudo em conjunto utilizando os parafusos.
Exemplos com o pedal do acelerador:
Número de posições de altura diferentes por pedal:
- 3 para o pedal do acelerador
- 2 para o pedal do travão
- 2 para o pedal da embraiagem

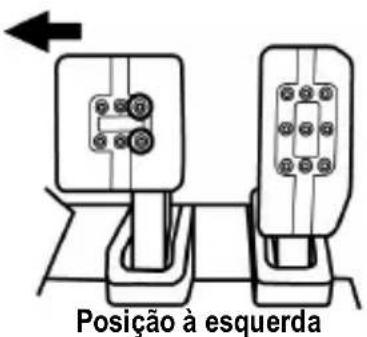

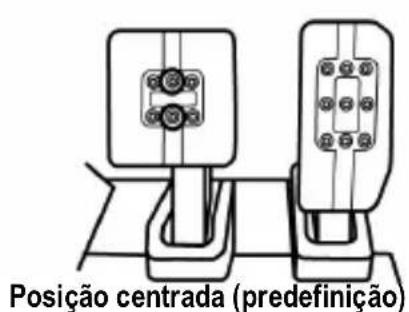

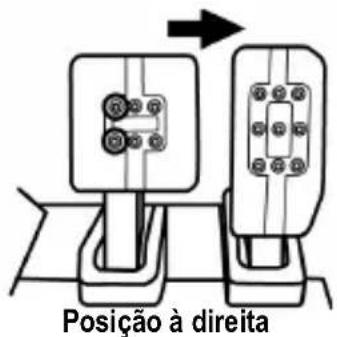

Ajustar o espaçamento dos três pedais
- Utilizando a chave sextavada de 2,5 mm (7) incluída, desaperte os dois parafusos que mantêm a cabeça do pedal de metal (11) e o respetivo suporte de plástico (10) na posição.
- Escolha a sua posição preferida (para a esquerda, centrados ou para a direita) e em seguida aperte novamente tudo em conjunto utilizando os parafusos.
Exemplos com o pedal do travão:
Número de posições de espaçamento diferentes por pedal:
- 3 para o pedal do acelerador
- 3 para o pedal do travão
- 3 para o pedal da embraiagem

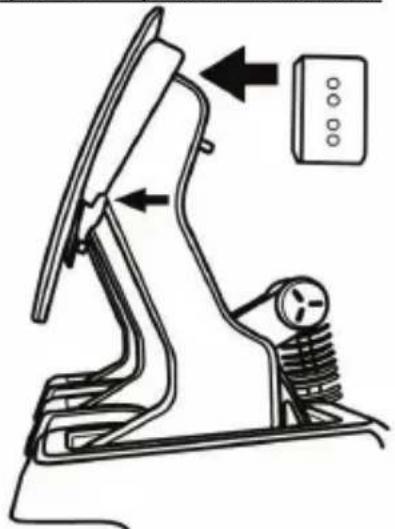

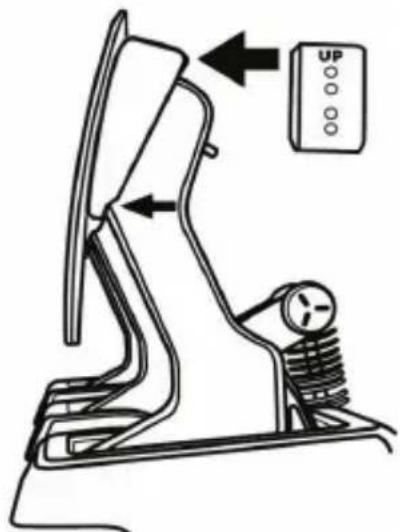

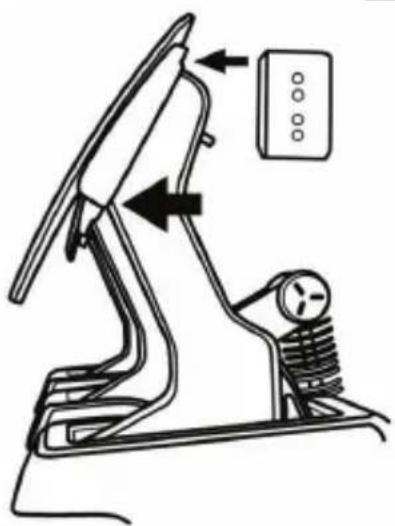

Ajustar a inclinação dos pedais
- Utilizando a chave sextavada de 2,5 mm (7) incluída, desaperte os dois parafusos que mantêm a cabeça do pedal de metal (11) e o respetivo suporte de plástico (10) na posição.
- Rode o suporte da cabeça do pedal de plástico (10) 180° (ou troque o pedal) e em seguida aperte novamente tudo em conjunto utilizando os parafusos.
Exemplos com o pedal do acelerador:
Posição menos inclinada (predefinição)
Posição mais inclinada
Número de posições de inclinação diferentes por pedal:
- 3 para o pedal do acelerador
- 3 para o pedal do travão
- 3 para o pedal da embraiagem

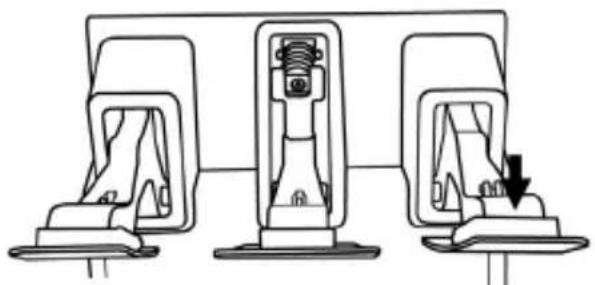

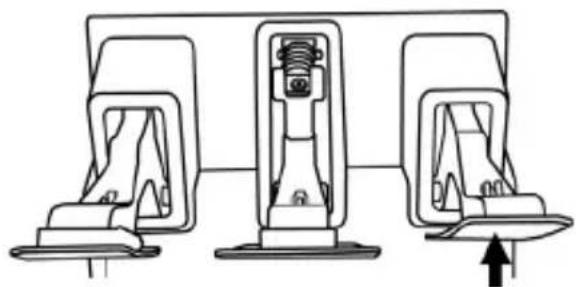

Ajustar o alinhamento dos pedais
- Instale o suporte da cabeça do pedal de plástico (10) para mover um pedal para a frente.
- Remova o suporte da cabeça do pedal de plástico (10) para mover um pedal para trás.
Exemplos com o pedal do acelerador:
Posição avançada (predefinição) Posição recuada

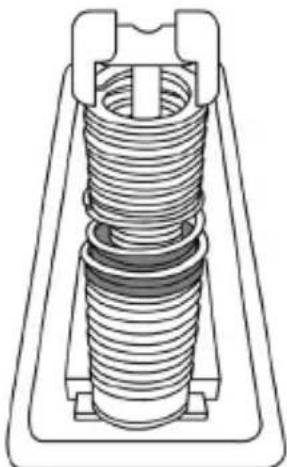

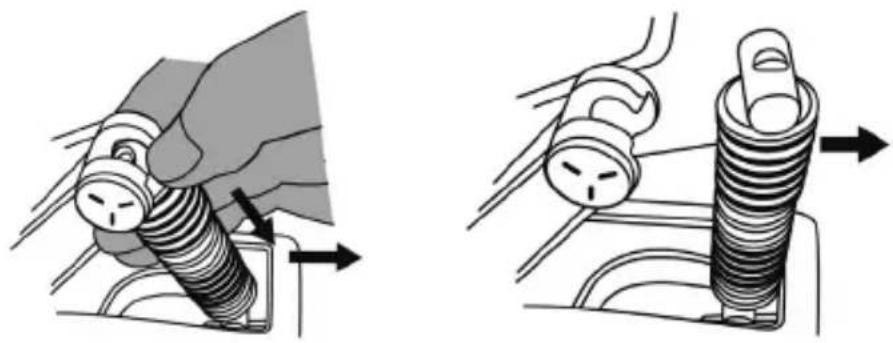

Alterar a resistência do pedal do travão
- Desligue o conjunto de pedais do PC ou da consola de jogos e pressione firmemente para baixo a anilha da cabeça de retenção superior (G) (situada na parte posterior do pedal) e, em seguida puxe este componente para trás para removê-lo do braço de metal.
Nunca removê-lo da haste de suporte!
C Mola de pré-esforço cromada central de 4 espirais
D Espaçador de borracha
E Espaçador de plástico
F Molas principais de 7 espirais (F10, F15, F20, F30)
G Cabeça de retenção superior com anilha
Pode ajustar a resistência do pedal do travão recolocando ou misturando as molas F principais:
| Cor da mola F | Resistência da mola |
| BRANCA (1 incluída) | F10 |
| CINZENTA (1 incluída) | F15 |
| PRETA (1 incluída) | F20 |
| VERMELHA (2 incluídas) | F30 |
- Reposicione os diferentes elementos e as molas principais (F10, F15, F20 ou F30) à sua escolha (juntamente com os espaçadores adequados) na haste de suporte.
| Exemplo | Resistência |
| 1 mola F10 branca+ 1 mola F15 cinzenta | Resistência fraca |
| 1 mola F15 cinzenta+ 1 mola F20 preta(predefinição) | Resistência média |
| 2 molas F30 vermelhas | Resistência forte |
Não hesite em misturar e testar as diferentes molas (é possível uma variedade de diferentes combinações) a fim de encontrar o nível de resistência que melhor se adequa a si.
Assim que tiver modificado a resistência, ligue o conjunto de pedais a um PC através do cabo USB amovível (1) e, em seguida, realize uma nova calibragem do pedal do travão utilizando o software de calibragem. Esta nova calibragem (que corresponde à nova resistência do pedal do travão) será guardada automaticamente na memória interna do conjunto de pedais e serão aplicadas em todos os seus jogos, tanto no PC como em consolas de jogos.
MUITO IMPORTANTE
A calibragem predefinida de fábrica do conjunto de pedais é realizada com uma mola F15 cinzenta e uma mola F20 preta (resistência média). Na eventualidade de alterar as molas (e, como tal, a resistência do pedal), tem de recalibrar o pedal do travão utilizando o software de calibragem no PC; se não o fizer, o pedal do travão não funcionará corretamente no PC ou em consolas de jogos.

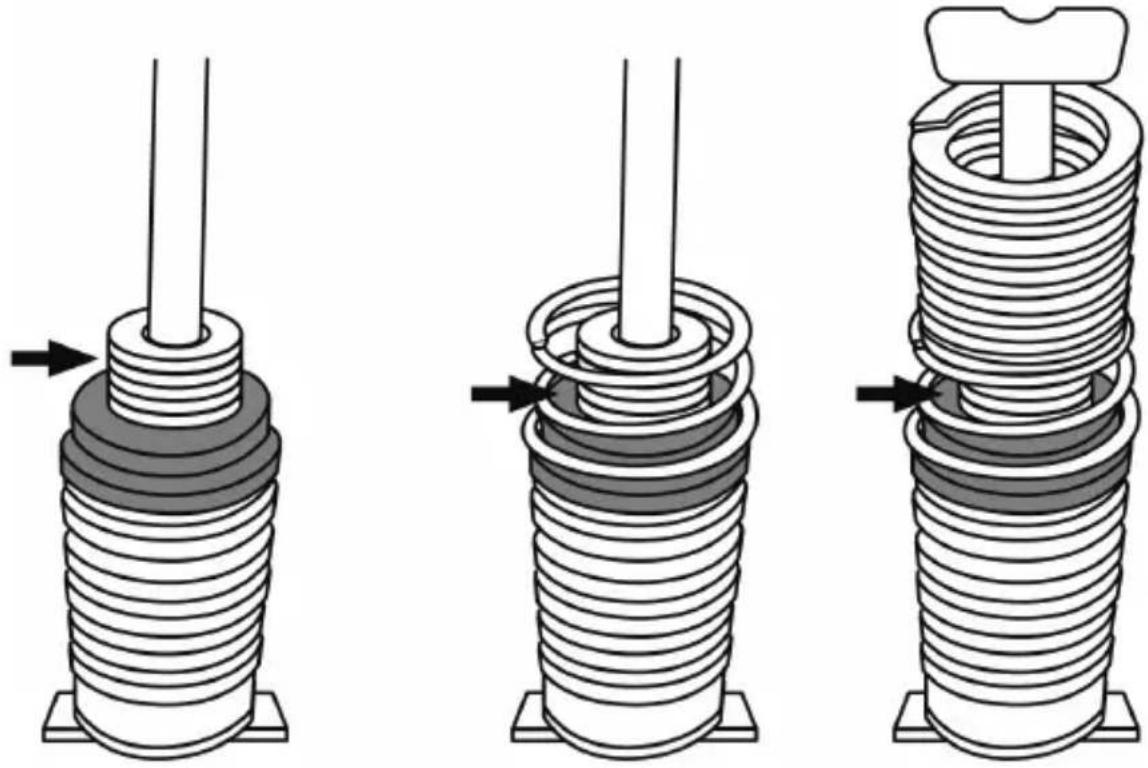

Diminuir ou eliminar o efeito de pré-esforço do pedal do travão
Para os utilizadores que preferem uma resistência de travagem mais linear, é igualmente possível diminuir ou eliminar o efeito de pré-esforço da mola de pré-esforço cromada central (C).
Para tal, deslize 1 a 5 anilhas chatas (8) para a haste de suporte, no meio da mola de pré-esforço cromada central (C).
Nota: Quanto mais anilhas chatas adicionar, maior será a redução do efeito de pré-esforço (ou será pura e simplesmente eliminado, na eventualidade de utilizar as 5 anilhas chatas).
Exemplo de eliminação do efeito de pré-esforço utilizando as 5 anilhas chatas:
A adição destas anilhas chatas também reduzirá o curso mecânico do pedal do travão.

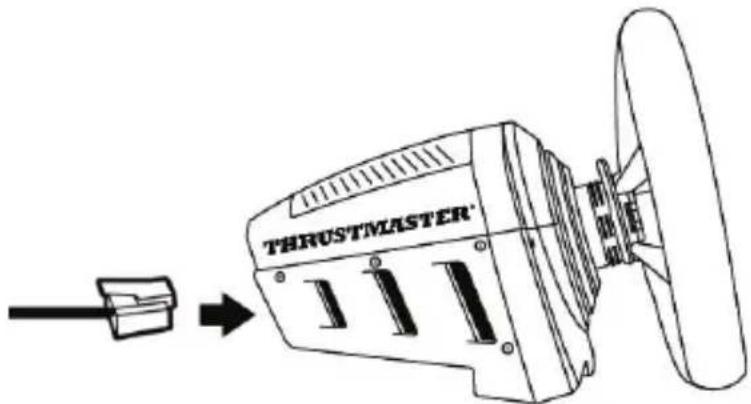

UTILIZAR O CONJUNTO DE PEDAIS COM UMA BASE DE VOLANTE THRUSTMASTER
= CABO RJ12 AMOVÍVEL (2) NECESSÁRIO
(Não ligue o cabo USB amovível (1) ao conjunto de pedais durante este tipo de utilização.)
COMPATIBILIDADE: PC E CONSOLAS DE JOGOS
De modo a garantir o funcionamento ótimo do conjunto de pedais ligado diretamente a uma base de volante Thrustmaster (TS-PC Racer, T-GT, T300, T150, TS-XW, TX e TMX), atualize o firmware da base de volante para a versão mais recente disponível em https://support.thrustmaster.com. Com este novo firmware, poderá tirar o máximo partido do elevado nível de precisão do conjunto de pedais T-LCM Pedals e utilizar as suas definições pessoais, configuradas através do software de calibragem.
- Assim que o firmware da base de volante Thrustmaster tiver sido atualizado, ligue o conjunto de pedais à parte posterior da base de volante utilizando cabo RJ12 amovível (2).
- Ligue o volante ao seu PC ou consola de jogos.
- O LED MODE na base do volante pisca 5 vezes para indicar que o conjunto de pedais foi reconhecido corretamente, para um funcionamento ótimo.
No caso de o LED MODE não piscar conforme referido acima, isto indica que a base do volante não foi atualizada com o firmware mais recente disponível e que o conjunto de pedais não foi reconhecido como um conjunto de pedais T-LCM Pedals de alta precisão, mas antes como um conjunto de pedais padrão de tipo T3PA ou T3PA PRO.
ESTÁ AGORA PRONTO PARA JOGAR!
Nota: Nesta configuração, deve ser instalado um aro de volante Thrustmaster oficial na base do volante. Caso contrário, o conjunto de pedais não será reconhecido como um conjunto de pedais T-LCM Pedals de alta precisão.
UTILIZAR O CONJUNTO DE PEDAIS COM UM VOLANTE NÃO THRUSTMASTER
(IGUALMENTE POSSÍVEL COM UMA BASE DE VOLANTE THRUSTMASTER)
= CABO USB AMOVÍVEL (1) NECESSÁRIO
COMPATIBILIDADE: APENAS PC

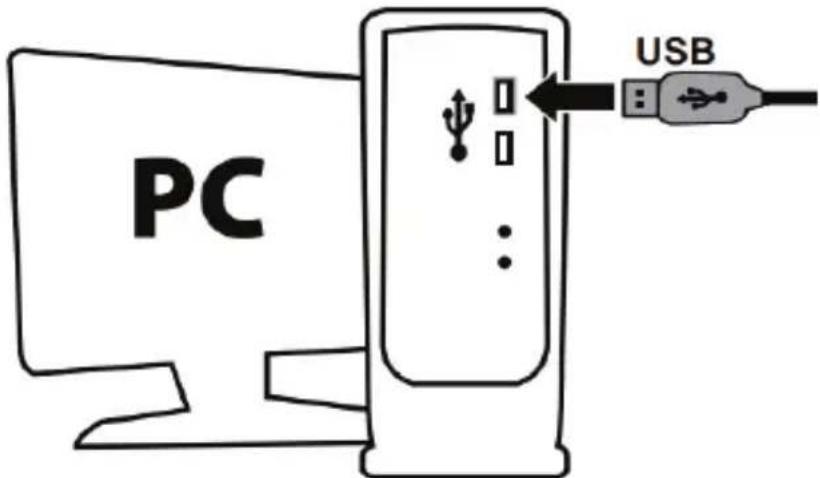

- Ligue o conjunto de pedais a uma das portas USB do PC utilizando o cabo USB amovível (1) e conclua a instalação dos controladores.
- Quando a instalação dos controladores estiver concluída, clique em Finish e reinicie o computador.
ESTÁ AGORA PRONTO PARA JOGAR!
Notas para o PC quando o conjunto de pedais for ligado através do cabo USB:
- O conjunto de pedais é compatível com todos os volantes disponíveis no mercado em jogos que suportam a ligação multi-USB e conjuntos de pedais separados.
- Não se esqueça de fechar completamente a janela Controladores de jogos (clicando em OK) e o software de calibragem do conjunto de pedais antes de iniciar o jogo.
- A versão do firmware do conjunto de pedais é indicada no canto inferior esquerdo do software de calibragem.
VISTA GERAL DE LIGAÇÃO DO CONJUNTO DE PEDAIS DE ACORDO COM O VOLANTE E A PLATAFORMA UTILIZADOS
| Ligação do conjunto de pedais | |
| A CONSOLA DE JOGOS com VOLANTE THRUSTMASTER | Cabo RJ12 amovível (2) |
| Ao PC com VOLANTE THRUSTMASTER | Cabo RJ12 amovível (2) ou cabo USB amovível (1) |
| Ao PC com volante não Thrustmaster | Cabo USB amovível (1) |
AVISO
Por motivos de segurança, nunca utilize o conjunto de pedais com os pés descalços ou apenas com as meias calçadas.
A THRUSTMASTER® REJEITA QUALQUER RESPONSABILIDADE EM CASO DE FERIMENTOS RESULTANTES DA UTILIZAÇÃO DO CONJUNTO DE PEDAIS SEM SAPATOS.
Aviso – Choque elétrico
* Conserve o produto num local seco e não o exponha ao pó nem à luz solar.
* Respeite as polaridades de ligação.
* Não torça nem puxe os conectores e cabos.
* Não derrame líquidos sobre o produto nem sobre os respetivos conectores.
* Não provoque um curto-circuito do produto.
* Nunca desmonte o produto (além de quaisquer ajustes referidos neste manual do utilizador). Não atire o produto para o fogo e não o exponha a altas temperaturas.
Aviso – Lesões resultantes de movimentos repetidos
Jogar com um conjunto de pedais pode causar dores nos músculos ou nas articulações. Para evitar quaisquer problemas:
* Evite períodos de jogos demorados (faça pausas de 10 a 15 minutos após cada hora de jogo).
* Se sentir fadiga ou dores nas pernas ou nos pés, pare de jogar e descanse durante algumas horas antes de voltar a jogar.
* Se os sintomas ou as dores acima indicados persistirem quando voltar a jogar, pare de jogar e consulte o seu médico.

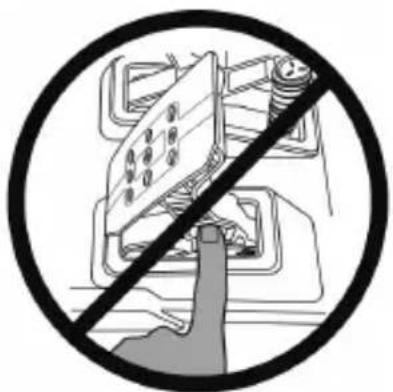

Aviso – Perigo de entalamento no conjunto de pedais durante as sessões de jogo
* Mantenha o conjunto de pedais fora do alcance das crianças.
* Durante as sessões de jogo, nunca coloque os dedos (ou outras partes do corpo) nos braços dos pedais ou perto dos mesmos.
NUNCA
SUGESTÕES E TRUQUES DIVERSOS (não incluídos neste manual)
Estão disponíveis sugestões e truques diversos em https://support.thrustmaster.com: clique em Volantes / T-LCM Pedals.
INFORMAÇÕES SOBRE A GARANTIA PARA O CONSUMIDOR
A Guillemot Corporation S.A., com sede social sita em Place du Granier, B.P. 97143, 35571 Chantepie, França (a seguir designada como “Guillemot”) garante a nível mundial ao consumidor que este produto Thrustmaster está livre de defeitos em termos de materiais e fabrico durante um período de garantia que corresponde ao limite de tempo para intentar uma ação de conformidade relativamente a este produto. Nos países da União Europeia, isto corresponde a um período de dois (2) anos desde a entrega do produto Thrustmaster. Noutros países, o período de garantia corresponde ao limite de tempo para intentar uma ação de conformidade relativamente ao produto Thrustmaster de acordo com a legislação em vigor do país no qual o consumidor residia à data de compra do produto Thrustmaster (se a dita ação não existir no país correspondente, então o período de garantia será de um (1) ano a partir da data de compra original do produto Thrustmaster.
No caso de o produto apresentar algum defeito durante o período da garantia, contacte imediatamente o Suporte Técnico, que lhe indicará o procedimento a tomar. Se esse defeito se confirmar, o produto terá de ser devolvido ao respetivo local de compra (ou qualquer outro local indicado pelo Suporte Técnico).
No âmbito da presente garantia, e por opção do Suporte Técnico, o produto defeituoso do consumidor será substituído ou reparado. Se, durante o período da garantia, o produto Thrustmaster for submetido à dita reparação, qualquer período mínimo de (7) dias durante o qual o produto estiver fora de serviço será adicionado ao período da garantia restante (este período decorre desde a data do pedido intervenção pelo consumidor ou desde a data em que o produto em questão é disponibilizado para reparação, se a data em que o produto é disponibilizado para reparação for posterior à data do pedido de intervenção). Se for permitido pela legislação em vigor, a responsabilidade total da Guillemot e das respetivas filiais (incluindo para danos indiretos) está limitada à reparação ou à substituição do produto Thrustmaster. Se for permitido pela legislação em vigor, a Guillemot rejeita todas as garantias de comercialização ou adequação a um fim específico.
A presente garantia não se aplicará: (1) se o produto tiver sido modificado, aberto, alterado ou danificado em resultado de utilização inadequada ou abusiva, negligência, acidente, desgaste normal ou qualquer outra casa relacionada com um defeito de material ou fabrico (incluindo, mas sem limitação, combinar o produto Thrustmaster com qualquer elemento inadequado, incluindo, em particular, fontes de alimentação, baterias recarregáveis, carregadores ou quaisquer outros elementos não fornecidos pela Guillemot para este produto); (2) se o produto tiver sido utilizado fora do âmbito da utilização doméstica, incluindo para fins profissionais ou comerciais (salas de jogos, treino e competições, por exemplo); (3) na eventualidade de incumprimento das instruções fornecidas pelo Suporte Técnico; (4) a software, estando o mesmo sujeito a uma garantia específica; (5) a consumíveis (elementos para substituir ao longo da vida útil do produto: baterias descartáveis, auscultadores de áudio ou auriculares de auscultadores, por exemplo); (6) a acessórios (cabos, estojos, bolsas, sacos e correias de pulso, por exemplo); (7) se o produto foi vendido num leilão público.
A presente garantia não é transmissível.
Os direitos legais do consumidor no que concerne à legislação aplicável à venda de bens de consumo no seu país não são afetados pela presente garantia.
Disposições de garantia adicionais
Durante o período da garantia, a Guillemot não fornecerá, em princípio, quaisquer peças de substituição, uma vez que o Suporte Técnico é a única parte autorizada a abrir e/ou reparar qualquer produto Thrustmaster (à exceção de quaisquer procedimentos de reparação que o Suporte Técnico possa pedir ao consumidor para realizar, através de instruções por escrito – por exemplo, devido à simplicidade e à falta de confidencialidade do processo de reparação – e fornecendo ao consumidor a(s) peça(s) de substituição necessária(s), quando aplicável).
Tendo em conta os seus ciclos de inovação, e a fim de proteger o seu know-how e segredos comerciais, a Guillemot não fornecerá, em princípio, qualquer notificação de reparação ou peças de substituição para produtos Thrustmaster cujo período da garantia tenha expirado.
Responsabilidade
Se for permitido ao abrigo da legislação aplicável, a Guillemot Corporation S.A. (a seguir designada "Guillemot") e as respetivas filiais rejeitam qualquer responsabilidade por danos resultantes de uma ou mais das seguintes causas: (1) o produto foi modificado, aberto ou alterado; (2) incumprimento das instruções de montagem; (3) utilização inadequada ou abusiva, negligência ou acidente (um impacto, por exemplo); (4) desgaste normal; (5) utilização do produto fora do âmbito além da utilização doméstica, incluindo para fins profissionais ou comerciais (salas de jogos, treino e competições, por exemplo). Se for permitido ao abrigo da legislação aplicável, a Guillemot e as respetivas filiais rejeitam qualquer responsabilidade por danos relacionados com um defeito de material ou fabrico relativamente ao produto (incluindo, mas sem limitação, quaisquer danos causados direta ou indiretamente por qualquer software ou por combinar o produto Thrustmaster com qualquer elemento inadequado, incluindo, em particular, fontes de alimentação, baterias recarregáveis, carregadores ou quaisquer outros elementos não fornecidos pela Guillemot para este produto).
© 2019 Guillemot Corporation S.A. Todos os direitos reservados. Thrustmaster® é uma marca registada da Guillemot Corporation S.A. PlayStation® é uma marca registada da Sony Interactive Entertainment Inc. Windows® é uma marca registada da Microsoft Corporation nos Estados Unidos e/ou noutros países. Todas as outras marcas comerciais e nomes de marcas são por este meio reconhecidas e pertencem aos respetivos proprietários. As ilustrações não são vinculativas. Os conteúdos, os desenhos e as especificações estão sujeitos a alteração sem aviso prévio e podem variar consoante o país. Fabricado na China.
RECOMENDAÇÕES DE PROTECÇÃO AMBIENTAL
Na União Europeia: Quando este produto chegar ao fim da sua vida útil, não o elimine juntamente com os resíduos domésticos normais; em vez disso, deixe-o num ponto de recolha de resíduos de equipamento eléctrico e electrónico (REEE) para posterior reciclagem.
O símbolo presente no produto, no manual de utilizador ou na caixa confirma-o.
Os materiais podem ser reciclados, dependendo das suas características. Através da reciclagem e de outras formas de processamento de resíduos de equipamento eléctrico e electrónico, pode dar um importante contributo no sentido de ajudar a proteger o ambiente.
Contacte as autoridades locais para saber onde fica o ponto de recolha mais perto da sua área de residência.
Relativamente a todos os outros países: Respeite a legislação local sobre a reciclagem de equipamento eléctrico e electrónico.
Informações a reter. As cores e as decorações podem variar.
Os fechos e os adesivos devem ser removidos do produto antes da utilização.
*Aplicável apenas à União Europeia e Turquia
