TCA Sidestick Airbus Edition - Joystick THRUSTMASTER - Manual de utilização gratuito

Tipo de produto	Joystick para simulador de voo
Marca	Thrustmaster
Modelo	TCA Sidestick Airbus Edition
Dimensões aproximadas	20 × 20 × 25 cm
Peso	1,5 kg
Alimentação	USB (alimentado pelo barramento) ou adaptador de tomada opcional
Funções principais	Manche lateral réplica Airbus A320, pedalier integrado rotativo, 17 botões programáveis, interruptor de modo, tecnologia HEART para botões magnéticos
Conexão	USB-C removível
Materiais	Plástico ABS com acabamento fosco
Software compatível	Thrustmaster T.A.R.G.E.T., software de configuração avançada
Sistemas operacionais	Windows 10/11, PlayStation 4, PlayStation 5
Acessórios incluídos	Cabo USB, documentação, alça de segurança
Manutenção e limpeza	Limpar com um pano macio e seco; evitar líquidos e produtos abrasivos
Segurança	Função de travamento do manche para transporte
Peças de reposição e reparabilidade	Disponíveis através do serviço de pós-venda Thrustmaster
Informações gerais	Réplica oficial autorizada pela Airbus; compatível com os principais simuladores de voo

Perguntas frequentes - TCA Sidestick Airbus Edition THRUSTMASTER

Este joystick é compatível com o PlayStation 5?

Sim, o TCA Sidestick Airbus Edition é oficialmente compatível com o PlayStation 5, bem como com o PlayStation 4 e PC com Windows.

Como conectar o joystick a um PC?

Conecte o cabo USB-C fornecido ao joystick e conecte a outra extremidade a uma porta USB do seu PC. O sistema o reconhecerá automaticamente. Para configuração avançada, instale o software T.A.R.G.E.T. da Thrustmaster.

O joystick funciona sem software adicional?

Sim, o joystick é reconhecido nativamente como um periférico de jogo padrão. No entanto, para aproveitar todas as funcionalidades e programar os botões, recomendamos usar o software T.A.R.G.E.T..

Como calibrar o joystick nos jogos?

No Windows, vá em 'Dispositivos de jogo' (joy.cpl) e selecione o TCA Sidestick para calibrá-lo. Nos jogos, use as opções de configuração de controles para atribuir os eixos e botões. O software T.A.R.G.E.T. também oferece perfis de calibração.

O pedalier integrado é rotativo ou deslizante?

O pedalier integrado é rotativo: ele gira em torno de um eixo central, simulando os pedais de direção de um Airbus. Isso permite controlar a guinada da aeronave.

Posso usar este joystick para outros jogos além do Microsoft Flight Simulator?

Absolutamente. O TCA Sidestick Airbus Edition é compatível com a maioria dos simuladores de voo (X-Plane, Prepar3D, DCS World, etc.) e também funciona como um joystick genérico para outros tipos de jogos.

Como limpar o joystick?

Use um pano macio e seco para limpar a superfície. Nunca use líquidos, solventes ou produtos abrasivos. Para áreas difíceis, um leve sopro de ar comprimido é possível.

Quais são os botões programáveis e quantos existem?

O joystick possui 17 botões programáveis distribuídos no manche, no pedestal e na base, incluindo gatilhos, botões de pressão e um hat switch. Todos podem ser configurados através do software T.A.R.G.E.T.

Há garantia neste produto?

A Thrustmaster oferece uma garantia de 2 anos neste produto (1 ano nos Estados Unidos). Guarde seu comprovante de compra para qualquer reclamação.

Onde posso baixar o software Thrustmaster T.A.R.G.E.T.?

O software T.A.R.G.E.T. está disponível para download gratuito no site oficial da Thrustmaster, na seção de suporte do seu produto. Ele permite criar perfis, ajustar as curvas dos eixos e mapear os botões.

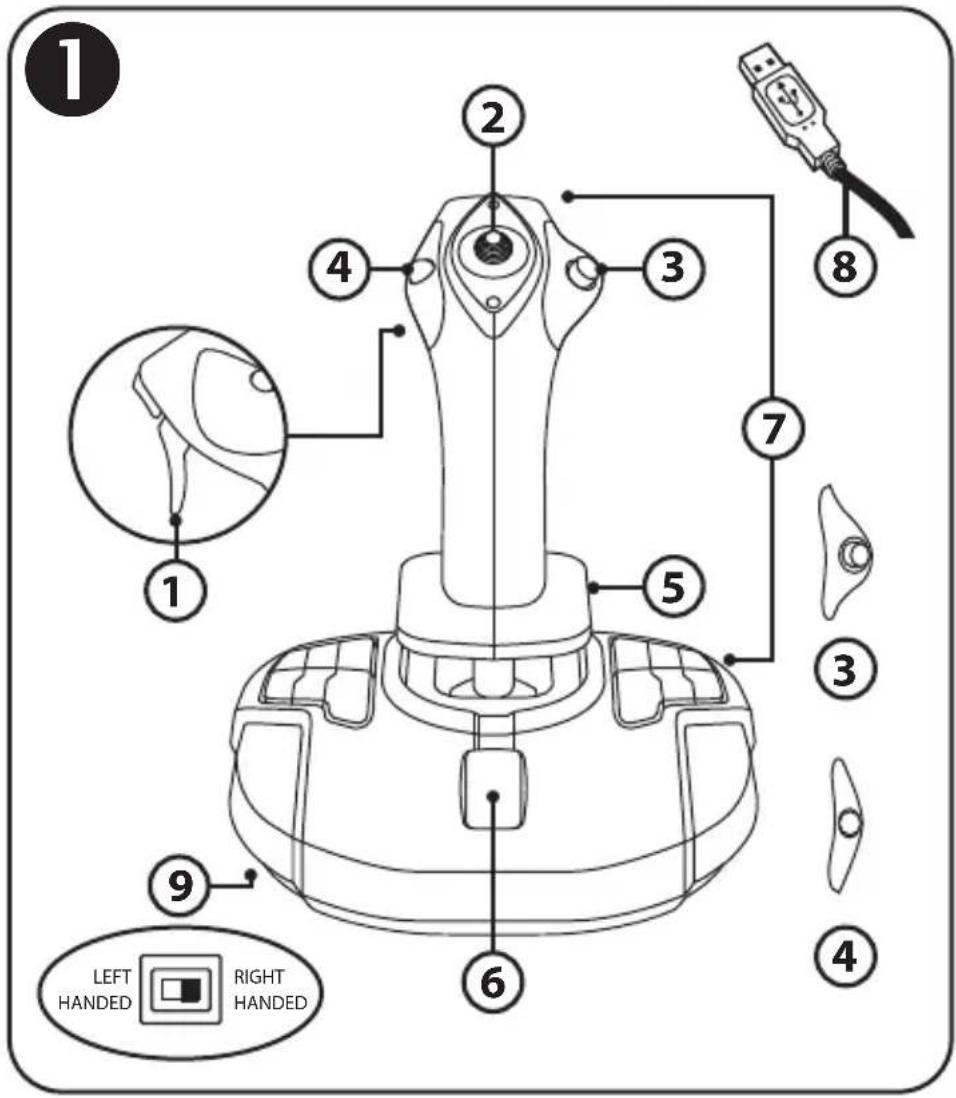

MANUAL DE UTILIZADOR TCA Sidestick Airbus Edition THRUSTMASTER

1. Gatilho digital
2. Hat switch de "ponto de vista" multidirecional
3. Módulo de botões direito
4. Módulo de botões esquerdo

5. Controlo do leme de direção através da rotação do manípulo, com descanso para a mão + sistema de bloqueio

6. Manete de potência (com 1 botão virtual)

7. 15 botões de ações
8. Conector USB para PC
9. Seletor de botões para a mão direita ou mão esquerda

APRESENTAÇÃO DO SEU JOYSTICK

TECNOLOGIA DE PRECISÃO EXCLUSIVA:

H.E.A.R.T: HallEffect AccuRate Technology

O seu joystick TCA Sidestick Airbus Edition possui tecnologia que lhe fornece um nível de precisão atualmente sem rival no mundo dos joysticks para jogos, incluindo:

• Sensores magnéticos 3D (efeito Hall) no manípulo, com uma resolução de mais de 268 milhões de valores nos eixos X e Y (16.384 x 16.384 valores), ao passo que os sistemas concorrentes (inclusive sistemas de topo de gama) fornecem resoluções a rondar apenas 1 milhão de valores (1.024 x 1.024 valores).
• Um íman sem fricção, para uma precisão ilimitada e uma rapidez de resposta incrível que irá perdurar.
• Uma mola helicoidal no manípulo (2,8 mm), para uma tensão firme, linear e ultrafluida.

MANETE DE POTÊNCIA

O seu joystick inclui uma manete de potência (6), que pode utilizar para controlar facilmente o impulso do motor do seu avião.

Um botão virtual (número 17, diagrama 3) é ativado nos primeiros 20% do curso da manete de potência a fim de ativar os inversores de impulso, por exemplo.

FUNÇÃO DE LEME DE DIREÇÃO

O seu joystick inclui uma função de leme de direção (5): num avião, o piloto manobra o leme de direção para fazer girar o avião em torno do seu eixo vertical (fazendo o avião virar para a esquerda ou para a direita).

Esta função de leme de direção está disponível no joystick rodando (ou seja, torcendo) o manípulo para a esquerda ou para a direita.

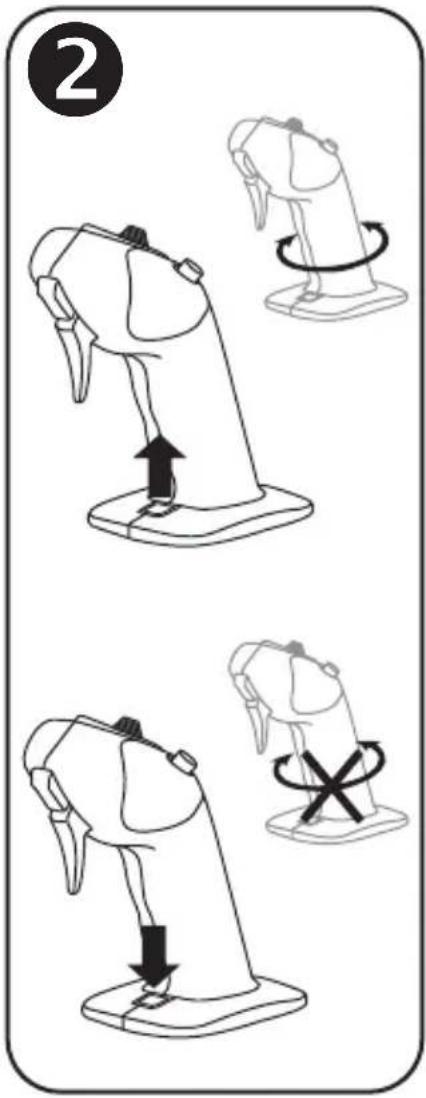

BLOQUEAR/DESBLOQUEAR A FUNÇÃO DE LEME DE DIREÇÃO ②

A função de leme de direção pode ser desativada utilizando o botão de bloqueio situado na parte posterior do manípulo do joystick.

Pressione este botão para baixo para bloquear o eixo do leme de direção.

Volte a colocar esta botão na posição superior (predefinição) para desbloquear o leme de direção.

HAT SWITCH DE "PONTO DE VISTA" MULTIDIRECIONAL

O seu joystick inclui um hat switch de “ponto de vista” (2), o qual, como o nome indica, lhe permite ver instantaneamente tudo o que se passa à volta do seu avião (nos jogos onde esta funcionalidade está ativada). Para utilizar esta funcionalidade, simplesmente aceda ao menu de configuração do jogo e programe as diferentes vistas (vista traseira, vista para a esquerda, vista para a direita e também as vistas externas) nas direções do hat switch de “ponto de vista”.

Se desejar, em vez disso também pode reservar o hat switch de “ponto de vista” para outras utilizações (disparar, etc.).

SISTEMA AMBIDESTRO

O seu joystick TCA Sidestick Airbus Edition tem a vantagem de ser totalmente ambidestro, o que lhe permite adaptar-se na perfeição a todos os jogadores, sejam eles destros ou esquerdinos.

Para tal, é possível ajustar três elementos: a configuração dos botões na base, o módulo de botões direito e o módulo de botões esquerdo.

CONFIGURAÇÃO DOS BOTÕES NO MÓDULO DE BOTÕES DIREITO 3

Para definir as posições dos 12 botões situados na base para o modo DESTRO (ou do copiloto), regule o seletor (9) situado na base do joystick para RIGHT HANDED antes de ligar o joystick. O seu produto será em seguida reconhecido como um T.A320 Copilot.

CONFIGURAÇÃO DOS BOTÕES NO MÓDULO DE BOTÕES ESQUERDO 4

Para definir as posições dos 12 botões situados na base para o modo ESQUERDINO (ou do piloto), regule o seletor (9) situado na base do joystick para LEFT HANDED antes de ligar o joystick. O seu produto será em seguida reconhecido como um T.A320 Pilot.

TROCAR OS MÓDULOS 5

Por predefinição, o joystick está configurado no modo do piloto.

Para alterar a configuração entre as quatro opções diferentes disponíveis:

A. Com uma chave de fendas pequena, desaperte cuidadosamente os dois parafusos no módulo de botões do lado esquerdo da cabeça da joystick.

B. Troque os módulos de acordo com a sua configuração preferida.

C. Volte a colocar os parafusos e reaperte-os completamente.

PC

INSTALAÇÃO NO PC

1. Ligue o conector USB (8) a uma das portas USB do computador. O Windows 8 ou 10 irá detetar automaticamente o novo dispositivo.
2. Os controladores são instalados automaticamente. Siga as instruções apresentadas no ecrã para concluir a instalação.
3. Clique em Iniciar/Definições/Painel de Controlo e faça duplo clique em Controladores de jogos.

A caixa de diálogo Controladores de jogos mostra o nome do joystick com o estado OK.

1. No Painel de Controlo, clique em Propriedades para testar e ver todas as funções do seu joystick.

Está agora pronto para começar a jogar!

NOTA IMPORTANTE

Ao ligar o joystick, regule sempre o manípulo e o leme de direção para as posições centrais respetivas e evite movê-los (para evitar problemas de calibragem).

RESOLUÇÃO DE PROBLEMAS E AVISO

• O meu joystick não funciona corretamente ou parece estar mal calibrado:
• Encerre o computador e desligue o joystick; em seguida, volte a ligar o joystick e reinicie o jogo.
• Ao ligar o joystick, regule sempre o manípulo e o leme de direção para as posições centrais respetivas e evite movê-los (para evitar problemas de calibragem).
• Não consigo configurar o meu joystick:

- No menu Opções / Controlador / Gamepad ou Joystick do jogo: selecione a configuração adequada, ou reconfigure completamente as opções do controlador.

- Consulte o manual do utilizador ou o utilitário de ajuda online do jogo para mais informações.

- O meu joystick é demasiado sensível ou não é suficientemente sensível:

• O seu joystick autocalibra-se independentemente assim que tiver executado alguns movimentos ao longo dos diferentes eixos.
• No menu Opções / Controlador / Gamepad ou Joystick: ajuste a sensibilidade das zonas mortas do joystick (se estas opções estiverem disponíveis).

Este periférico destina-se exclusivamente a fins de entretenimento, sendo estritamente proibida a sua utilização para qualquer tipo de atividade de treino profissional.

INFORMAÇÕES SOBRE A GARANTIA PARA O CONSUMIDOR

A Guillemot Corporation S.A., com sede social sita em Place du Granier, B.P. 97143, 35571 Chantepie, França (a seguir designada como “Guillemot”) garante a nível mundial ao consumidor que este produto Thrustmaster está livre de defeitos em termos de materiais e fabrico durante um período de garantia que corresponde ao limite de tempo para intentar uma ação de conformidade relativamente a este produto. Nos países da União Europeia, isto corresponde a um período de dois (2) anos desde a entrega do produto Thrustmaster. Noutros países, o período de garantia corresponde ao limite de tempo para intentar uma ação de conformidade relativamente ao produto Thrustmaster de acordo com a legislação em vigor do país no qual o consumidor residia à data de compra do produto Thrustmaster (se a dita ação não existir no país correspondente, então o período de garantia será de um (1) ano a partir da data de compra original do produto Thrustmaster.

No caso de o produto apresentar algum defeito durante o período da garantia, contacte imediatamente o Suporte Técnico, que lhe indicará o procedimento a tomar. Se esse defeito se confirmar, o produto terá de ser devolvido ao respetivo local de compra (ou qualquer outro local indicado pelo Suporte Técnico).

No âmbito da presente garantia, e por opção do Suporte Técnico, o produto defeituoso do consumidor será substituído ou reparado. Se, durante o período da garantia, o produto Thrustmaster for submetido à dita reparação, qualquer período mínimo de (7) dias durante o qual o produto estiver fora de serviço será adicionado ao período da garantia restante (este período decorre desde a data do pedido intervenção pelo consumidor ou desde a data em que o produto em questão é disponibilizado para reparação, se a data em que o produto é disponibilizado para reparação for posterior à data do pedido de intervenção). Se for permitido pela legislação em vigor, a responsabilidade total da Guillemot e das respetivas filiais (incluindo para danos indiretos) está limitada à reparação ou à substituição do produto Thrustmaster. Se for permitido pela legislação em vigor, a Guillemot rejeita todas as garantias de comercialização ou adequação a um fim específico.

A presente garantia não se aplicará: (1) se o produto tiver sido modificado, aberto, alterado ou danificado em resultado de utilização inadequada ou abusiva, negligência, acidente, desgaste normal ou qualquer outra casa relacionada com um defeito de material ou fabrico (incluindo, mas sem limitação, combinar o produto Thrustmaster com qualquer elemento inadequado, incluindo, em particular, fontes de alimentação, baterias recarregáveis, carregadores ou quaisquer outros elementos não fornecidos pela Guillemot para este produto); (2) se o produto tiver sido utilizado fora do âmbito da utilização doméstica, incluindo para fins profissionais ou comerciais (salas de jogos, treino e competições, por exemplo); (3) na eventualidade de incumprimento das instruções fornecidas pelo Suporte Técnico; (4) a software, estando o mesmo sujeito a uma garantia específica; (5) a consumíveis (elementos para substituir ao longo da vida útil do produto: baterias descartáveis, auscultadores de áudio ou auriculares de auscultadores, por exemplo); (6) a acessórios (cabos, estojos, bolsas, sacos e correias de pulso, por exemplo); (7) se o produto foi vendido num leilão público.

A presente garantia não é transmissível.

Os direitos legais do consumidor no que concerne à legislação aplicável à venda de bens de consumo no seu país não são afetados pela presente garantia.

Disposições de garantia adicionais

Durante o período da garantia, a Guillemot não fornecerá, em princípio, quaisquer peças de substituição, uma vez que o Suporte Técnico é a única parte autorizada a abrir e/ou reparar qualquer produto Thrustmaster (à exceção de quaisquer procedimentos de reparação que o

Suporte Técnico possa pedir ao consumidor para realizar, através de instruções por escrito – por exemplo, devido à simplicidade e à falta de confidencialidade do processo de reparação – e fornecendo ao consumidor a(s) peça(s) de substituição necessária(s), quando aplicável).

Tendo em conta os seus ciclos de inovação, e a fim de proteger o seu know-how e segredos comerciais, a Guillemot não fornecerá, em princípio, qualquer notificação de reparação ou peças de substituição para produtos Thrustmaster cujo período da garantia tenha expirado. Nos Estados Unidos da América e no Canadá, a presente garantia está limitada ao mecanismo interno e à caixa do produto. Em nenhuma circunstância serão a Guillemot ou as respetivas filiais consideradas responsáveis perante terceiros por quaisquer danos indiretos ou acidentais resultantes da violação de quaisquer garantias expressas ou implícitas. Alguns estados/provincias não permitem a limitação da duração de uma garantia implícita ou a exclusão ou limitação de responsabilidade por danos indiretos ou acidentais, pelo que as limitações ou exclusões supracitadas podem não se aplicar a si. A presente garantia concede-lhe direitos legais específicos, podendo ter também outros direitos, que variam consoante o estado ou a província.

Responsabilidade

Se for permitido ao abrigo da legislação aplicável, a Guillemot Corporation S.A. (a seguir designada “Guillemot”) e as respetivas filiais rejeitam qualquer responsabilidade por danos resultantes de uma ou mais das seguintes causas: (1) o produto foi modificado, aberto ou alterado; (2) incumprimento das instruções de montagem; (3) utilização inadequada ou abusiva, negligência ou acidente (um impacto, por exemplo); (4) desgaste normal; (5) utilização do produto fora do âmbito além da utilização doméstica, incluindo para fins profissionais ou comerciais (salas de jogos, treino e competições, por exemplo). Se for permitido ao abrigo da legislação aplicável, a Guillemot e as respetivas filiais rejeitam qualquer responsabilidade por danos relacionados com um defeito de material ou fabrico relativamente ao produto (incluindo, mas sem limitação, quaisquer danos causados direta ou indiretamente por qualquer software ou por combinar o produto Thrustmaster com qualquer elemento inadequado, incluindo, em particular, fontes de alimentação, baterias recarregáveis, carregadores ou quaisquer outros elementos não fomecidos pela Guillemot para este produto).

© 2021 Guillemot Corporation S.A. Todos os direitos reservados. Thrustmaster® é uma marca registada da Guillemot Corporation S.A.

AIRBUS, o respetivo logótipo e as marcas de serviços são marcas registadas da Airbus. Todos os direitos reservados.

© Airbus 2021. Todos os direitos reservados. Licenciado oficialmente pela Airbus.

Todas as outras marcas comerciais são pertencem aos respectivos proprietários. As ilustrações não são vinculativas. Os conteúdos, desenhos e especificações estão sujeitos a alteração sem aviso prévio e podem variar de país para país. Fabricado na China.

RECOMENDAÇÕES DE PROTECÇÃO AMBIENTAL

Na União Europeia: Quando este produto chegar ao fim da sua vida útil, não o elimine juntamente com os resíduos domésticos normais; em vez disso, deixe-o num ponto de recolha de resíduos de equipamento eléctrico e electrónico (REEE) para posterior reciclagem.

O símbolo presente no produto, no manual de utilizador ou na caixa confirma-o.

Os materiais podem ser reciclados, dependendo das suas características. Através da reciclagem e de outras formas de processamento de resíduos de equipamento eléctrico e electrónico, pode dar um importante contributo no sentido de ajudar a proteger o ambiente.

Contacte as autoridades locais para saber onde fica o ponto de recolha mais perto da sua área de residência.

Relativamente a todos os outros países: Respeite a legislação local sobre a reciclagem de equipamento eléctrico e electrónico.

Informações a reter. As cores e as decorações podem variar.

Os fechos e os adesivos devem ser removidos do produto antes da utilização.

*Aplicável apenas à União Europeia, Reino Unido e Turquia
