Type de produit	Joystick pour simulateur de vol
Marque	Thrustmaster
Modèle	TCA Sidestick Airbus Edition
Dimensions approximatives	20 × 20 × 25 cm
Poids	1,5 kg
Alimentation	USB (bus-powered) of optionele netadapter
Fonctions principales	Zijstuurknuppel replica Airbus A320, geïntegreerd roer draaibaar, 17 programmeerbare knoppen, modusschakelaar, HEART technologie voor magnetische knoppen
Connexion	USB-C afneembaar
Matériaux	ABS kunststof met matte afwerking
Logiciel compatible	Thrustmaster T.A.R.G.E.T., geavanceerde configuratiesoftware
Systèmes d'exploitation	Windows 10/11, PlayStation 4, PlayStation 5
Accessoires inclus	USB-kabel, documentatie, veiligheidskoord
Entretien et nettoyage	Reinigen met een zachte, droge doek; vermijd vloeistoffen en schurende producten
Sécurité	Vergrendelfunctie van de knuppel voor transport
Pièces détachées et réparabilité	Beschikbaar via de klantenservice van Thrustmaster
Informations générales	Officiële replica toegestaan door Airbus; compatibel met de belangrijkste vluchtsimulators

Veelgestelde vragen - TCA Sidestick Airbus Edition THRUSTMASTER

Is deze joystick compatibel met de PlayStation 5?

Ja, de TCA Sidestick Airbus Edition is officieel compatibel met de PlayStation 5 en ook met de PlayStation 4 en pc met Windows.

Hoe sluit ik de joystick aan op een pc?

Sluit de meegeleverde USB-C kabel aan op de joystick en steek het andere uiteinde in een USB-poort van uw pc. Het systeem zal het automatisch herkennen. Voor geavanceerde configuratie installeert u de T.A.R.G.E.T. software van Thrustmaster.

Werkt de joystick zonder extra software?

Ja, de joystick wordt native herkend als een standaard gameapparaat. Om echter alle functies te gebruiken en de knoppen te programmeren, raden wij aan de T.A.R.G.E.T. software te gebruiken.

Hoe kalibreer ik de joystick in de spellen?

Ga in Windows naar 'Game-apparaten' (joy.cpl) en selecteer de TCA Sidestick om te kalibreren. Gebruik in spellen de opties voor het configureren van bedieningselementen om de assen en knoppen toe te wijzen. De T.A.R.G.E.T. software biedt ook kalibratieprofielen.

Is het geïntegreerde roer draaibaar of schuivend?

Het geïntegreerde roer is draaibaar: het draait om een centrale as, en simuleert de richtingspedalen van een Airbus. Hiermee kunt u de gier van het vliegtuig besturen.

Kan ik deze joystick gebruiken voor andere spellen dan Microsoft Flight Simulator?

Absoluut. De TCA Sidestick Airbus Edition is compatibel met de meeste vluchtsimulators (X-Plane, Prepar3D, DCS World, enz.) en werkt ook als generieke joystick voor andere soorten spellen.

Hoe reinig ik de joystick?

Gebruik een zachte, droge doek om het oppervlak af te vegen. Gebruik nooit vloeistoffen, oplosmiddelen of schurende producten. Voor moeilijk bereikbare plaatsen is een lichte stofverwijdering met perslucht mogelijk.

Wat zijn de programmeerbare knoppen en hoeveel zijn er?

De joystick heeft 17 programmeerbare knoppen verdeeld over de knuppel, de voet en de basis, inclusief trekkers, drukknoppen en een hat switch. Ze kunnen allemaal worden geconfigureerd via de T.A.R.G.E.T. software.

Is er garantie op dit product?

Thrustmaster biedt 2 jaar garantie op dit product (1 jaar in de VS). Bewaar uw aankoopbewijs voor eventuele claims.

Waar kan ik de Thrustmaster T.A.R.G.E.T. software downloaden?

De T.A.R.G.E.T. software is gratis te downloaden op de officiële website van Thrustmaster, in de ondersteuningssectie van uw product. Hiermee kunt u profielen maken, ascurves aanpassen en knoppen toewijzen.

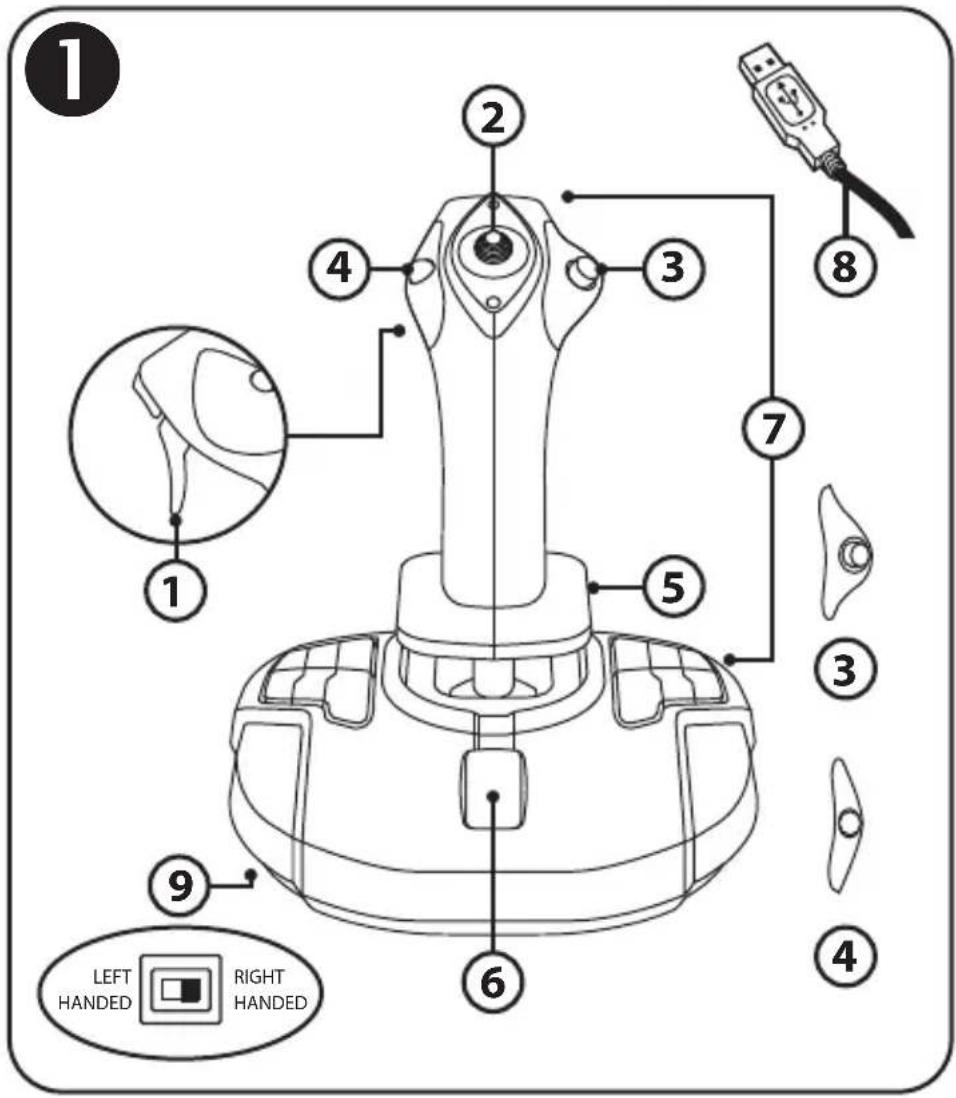

GEBRUIKSAANWIJZING TCA Sidestick Airbus Edition THRUSTMASTER

1. Digitale trigger
2. Multidirectionele Point of View-hat-switch
3. Rechterknopmodule
4. Linkerknopmodule

5. Roerbediening via draaihendel met handsteun + vergrendelsysteem

6. Throttle (met 1 virtuele knop)

7. 15 actieknoppen
8. USB-connector (voor pc)
9. Schakelaar voor rechtshandig of linkshandig gebruik van de knoppen

DE DIVERSE FUNCTIES VAN DE JOYSTICK

EXCLUSIEVE PRECISIETECHNOLOGIE:

H.E.A.R.T: HallEffect AccuRate Technology

De TCA Sidestick Airbus Edition-joystick is uitgerust met technologie die garant staat voor ongeëvenaarde nauwkeurigheid:

• Magnetische 3D-sensoren (Hall-effect) op de stick, met een resolutie van meer dan 268 miljoen waarden voor de X- en Y-as (16.384 x 16.384 waarden), terwijl de huidige concurrerende systemen (zelfs de meest geavanceerde) een resolutie bieden van slechts 1 miljoen waarden (1.024 x 1.024 waarden).
• Een magneet: geen wijving, voor blijvende grenzeloze nauwkeurigheid en ongelooflijk snelle reacties.
• Een spiraalveer op de stick (2,8 mm): voor stevige, lineaire en vloeiende weerstand.

THROTTLE

De joystick heeft een throttle (6) die uitermate geschikt is om de stuwkracht van de vliegtuigmotor te bedienen.

Op de eerste 20 procent van de throttlebeweging wordt een virtuele knop (number 17, diagram 3) geactiveerd waarmee bijvoorbeeld de stuwkrachtomkeerders kunnen worden bediend.

ROERFUNCTIE

De joystick heeft een roerfunctie (5) die correspondeert met het roer in een vliegtuig waarmee de piloot het toestel om de verticale as laat kantelen om een bocht naar links of rechts te maken. Deze roerfunctie is beschikbaar op de joystick door de stick naar links of rechts te draaien.

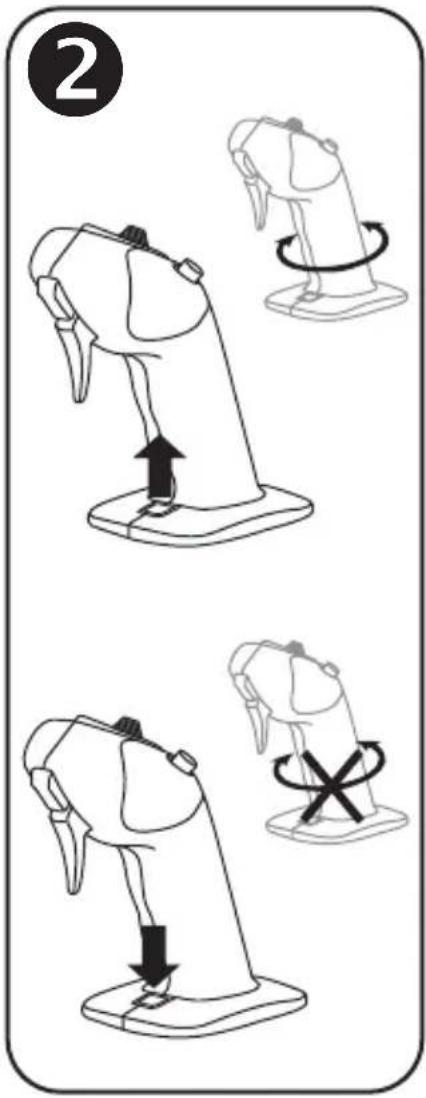

DE ROERFUNCTIE VERGRENDELEN/ONTGRENDELEN 2

De roerfunctie kan worden uitgeschakeld met de vergrendelknop achterop de joystickgreep. Druk deze knop omlaag om de roeras te vergrendelen. Druk deze knop weer omhoog (de standaardstand) om de roeras te ontgrendelen.

MULTIDIRECTIONELE POINT OF VIEW-HAT-SWITCH

De joystick heeft een Point of View-hat-switch (2) waarmee u in één keer een overzicht krijgt van alles wat zich rondom het vliegtuig afspeelt (als deze functie is ingeschakeld in de game). Als u deze functie wilt gebruiken, hoeft u alleen maar in het setup-menu van de game de verschillende weergaves (links, rechts, naar voren, naar achteren) op de richtingen van de Point of View-hat-switch te programmeren.

De Point of View-hat-switch kan desgewenst ook voor andere functies worden gebruikt, bijvoorbeeld om te schieten.

SYSTEEM VOOR LINKS- EN RECHTSHANDIG GEBRUIK

De TCA Sidestick Airbus Edition-joystick is instelbaar voor volledig links- of rechtshandig gebruik. Hiervoor zijn drie onderdelen af te stellen: de configuratie van de knoppen op de voet, de rechterknopmodule en de linkerknopmodule.

CONFIGURATIE VAN DE KNOPPEN VOOR RECHTSHANDIG GEBRUIK 3

Als u de standen van de 12 knoppen op de voet wilt omzetten voor RECHTSHANDIG gebruik (copiloot, eerste officier), stelt u de schakelaar (9) onder de voet van de joystick in op RIGHT HANDED voordat u de joystick aansluit. Uw product wordt dan herkend als een T.A320 Copilot.

CONFIGURATIE VAN DE KNOPPEN VOOR LINKSHANDIG GEBRUIK 4

Als u de standen van de 12 knoppen op de voet wilt omzetten voor LINKSHANDIG gebruik (piloot, gezagvoerder), stelt u de schakelaar (9) onder de voet van de joystick in op LEFT HANDED voordat u de joystick aansluit. Uw product wordt dan herkend als een T.A320 Pilot.

DE MODULES WIJZIGEN 5

Standaard staat de joystick in piloot-modus

Als u de configuratie naar één van de andere drie modi wilt omzetten:

A. Schroef met een kleine schroevendraaier voorzichtig de twee schroeven los in de knopmodule op de linkerzijde van de kop van de joystick.
B. Wijzig de modules in de door u gewenste configuratie.
C. Zet de schroeven weer terug en draai ze goed vast.

PC

INSTALLATIE OP DE PC

1. Sluit de USB-connector (8) aan op een van de USB-poorten van de computer.

Windows 8 of 10 herkent het nieuwe apparaat automatisch.

1. De drivers worden automatisch geinstalleerd.

Volg de aanwijzingen op het scherm om de installatie te voltooien.

1. Klik op Start | Instellingen | Configuratiescherm en dubbelklik op Spelbesturingen.

In het dialoogvenster Spelbesturingen dat nu wordt geopend, ziet u de naam van de joystick met als status OK.

1. Klik op Eigenschappen in het Configuratiescherm om de joystick te testen en te configureren.

Nu kan er gespeeld worden!

BELANGRIJKE OPMERKING

Plaats bij het aansluiten van de joystick de stick en het roer altijd in de middenstand en beweeg de stick en het roer niet (om kalibratieproblemen te voorkomen).

PROBLEMEN OPLOSSEN EN WAARSCHUWINGEN

- Mijn joystick werkt niet goed of lijkt niet goed gekalibreerd te zijn:

- Zet de computer uit en koppel de joystick los. Zet vervolgens de computer weer aan en sluit de joystick opnieuw aan. Start de game opnieuw.

- Plaats bij het aansluiten van de joystick de stick en het roer altijd in de middenstand en beweeg de stick en het roer niet (om kalibratieproblemen te voorkomen).

- Ik kan mijn joystick niet configureren:

- Selecteer de meest geschikte configuratie in het menu Options | Controller | Gamepad of Joystick van de game, of maak een compleet nieuwe configuratie van de opties van de controller.

- Raadpleeg de handleiding of de online help van de game voor meer informatie.

- Mijn joystick reageert te gevoelig of reageert niet gevoelig genoeg:

- De joystick wordt automatisch gekalibreerd wanneer u deze een paar maal in de richting van de verschillende assen hebt bewogen.

- Pas in het menu Options | Controller | Gamepad of Joystick van de game de gevoeligheid en dode zones aan voor de controller (als deze opties beschikbaar zijn).
