使用説明書 T-LCM Pedals THRUSTMASTER
YOU ARE NOW READY TO PLAY!
YOU ARE NOW READY TO PLAY!
AKTUALIZACE FIRMWARU PEDÁLOVÉ SADY
⚠️ Ⓡ️ Ⓡ️ Ⓡ️ Ⓡ️ Ⓡ️ Ⓡ️ Ⓡ️ Ⓡ️ Ⓡ️ Ⓡ️ Ⓡ️ Ⓡ️ Ⓡ️ Ⓡ️ Ⓡ️ Ⓡ️ Ⓡ️ Ⓡ️ Ⓡ️ Ⓡ️ Ⓡ️ Ⓡ️ Ⓡ️ Ⓡ️ Ⓡ️ Ⓟ

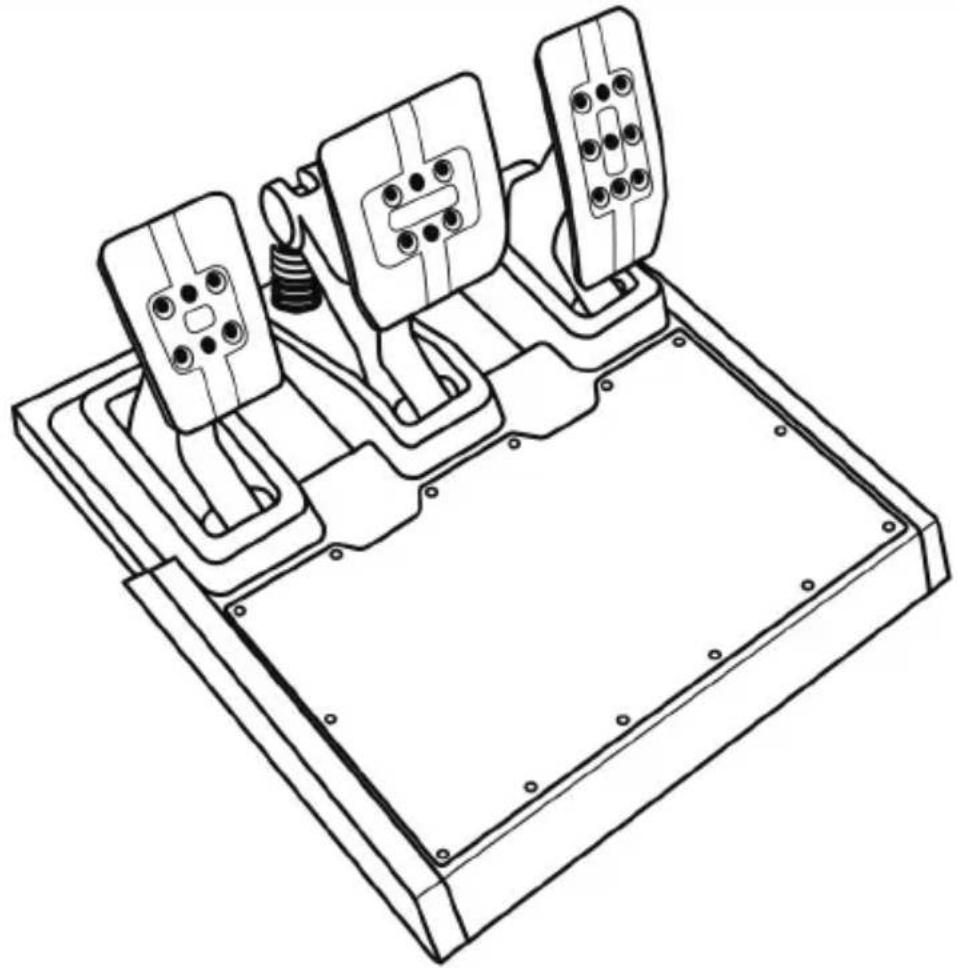

本製品を使用する前にこのユーザーズマニュアルをよくお読みになり、いつでも参照できるよう手近な所に保管してください。
1 取り外し式 USB ケーブル (USB コネクターはペダルセット背面)
2 取り外し式 RJ12 ケーブル (RJ12 コネクターはペダルセット背面)
3 中抵抗、デフォルトで取り付け済み
(黒 F20 スプリング 1 個 + グレー F15 スプリング 1 個)
(+ 中央クロームメッキ加工セッチングスプリング 1 個)
(+ マーキングなしスペーサー 2 個)
4 白 F10 スプリング 1 個
5 赤 F30 スプリング 2 個
6 赤マーキング付きスペーサー 2 個
(赤 F30 スプリング専用)
7 2.5 mm 六角レンチ
8 フラットワッシャー 5 個（中央クロームメッキ加工スプリングのセッチング減少・ゼロ化用）
10 ペダルの縦傾き用プラスチック製ペダルヘッドサポート

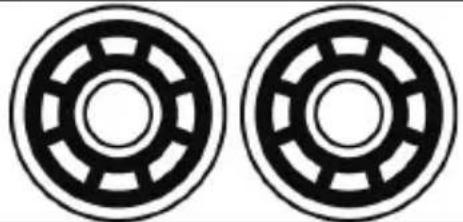

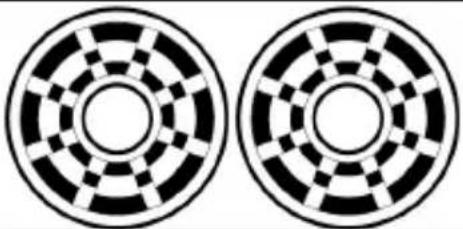

スペーサー
2 種類のスペーサーが付属しています。選択したスプリングの種類に応じて、適切なスペーサーを使用することが重要です。
 | カラーマーキングなしスペーサー(溝あり)以下のスプリング用:白 F10グレー F15黒 F20 |
 | 赤マーキング付きスペーサー用(溝なし)以下のスプリング専用:赤 F30 |

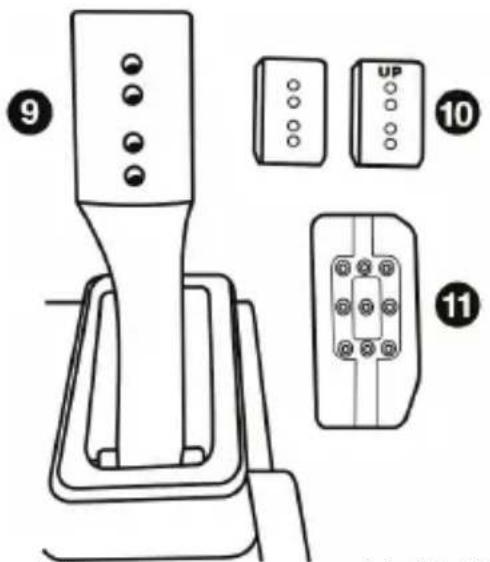

ペダルアームおよびヘッド
10 プラスチック製ペダルヘッドサポート (ペダルヘッドとアーム間に配置)、穴 4 個
11 金属製ペダルヘッド（ペダルによって穴の数が異なります。アクセルペダルは9個、ブレーキペダルとクラッチペダルはともに6個）

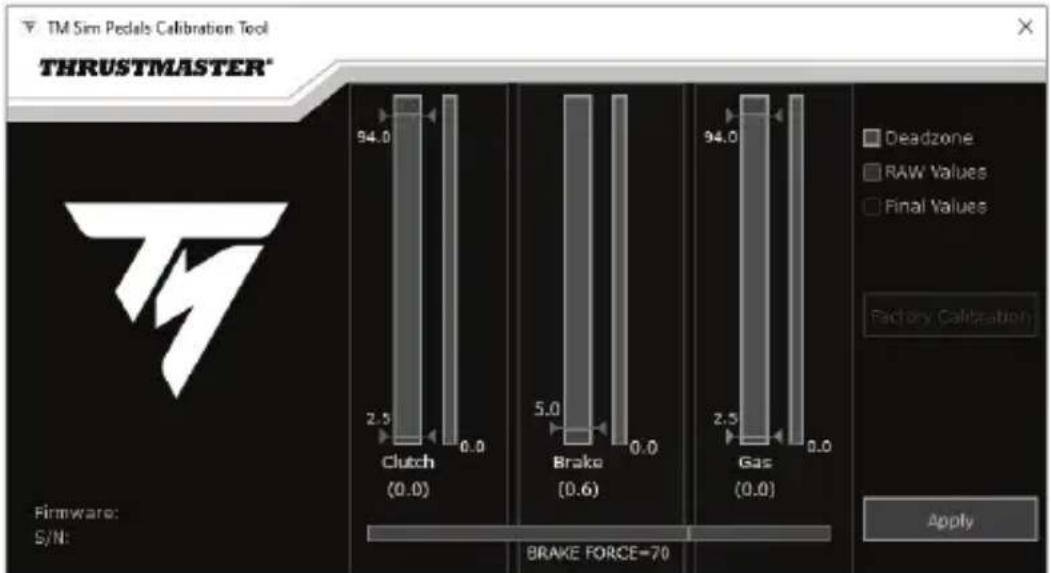

調整ソフトウェア
超重要
ブレーキペダルの抵抗を変更する際には、この手順を実行する必要があります。
ペダルセットを、取り外し式 USB ケーブル (1) を使って PC に接続します。
この手順の実行中は、取り外し式 RJ12 ケーブル (2) をペダルセットに接続しないでください。
https://support.thrustmaster.com にアクセスしてください。[ステアリングホイール] / [T-LCM Pedals] をクリックし、次に [ソフトウェア] を選択します。
調整ソフトウェアをダウンロードしてインストールすると以下が行えます:
- 3つすべてのペダルの可動域始端のデッドゾーンを好みに合わせて調整。
- アクセルペダルとクラッチペダルの可動域終端のデッドゾーンを好みに合わせて調整。
- ブレーキペダルの電子的フォース (Brake Force) を好みに合わせて調節。
bar
TM Sim Pedals Calibration Tool | Condition | Deadzone | Raw Values | Final Values | | :--- | :--- | :--- | :--- | | Clutch (0.0) | 94.0 | 2.5 | 0.0 | | Brake (0.6) | 5.0 | 0.0 | 0.0 | | Gas (0.0) | 94.0 | 2.5 | 0.0 | Firmware: S/N: BRAKE FORCE=70 Apply Factory Calibration新しい設定が適切に構成されたら、[APPLY]をクリックし、取り外し式 USB ケーブル (1)を取り外します。設定はペダルセットの内蔵メモリに保存され、PC およびゲーム機上のすべてのゲームで有効になります。
ペダルセットのファームウェアをアップデートする
ファームウェアをアップデートするには、ペダルセットを取り外し式 USBケーブル（1）で PC に接続する必要があります。
ペダルセット付属のファームウェアは、最新バージョンに随時アップデートして製品の性能を向上させることが可能です。
ファームウェアのバージョンは調整ソフトウェアの左下隅に表示されます。
ペダルセットのファームウェアをアップデートするには:PC で https://support.thrustmaster.com にアクセスして [ステアリングホイール] / [T-LCM Pedals] をクリックし、[ファームウェア] を選択してダウンロードおよびセットアップ手順にしたがってください。

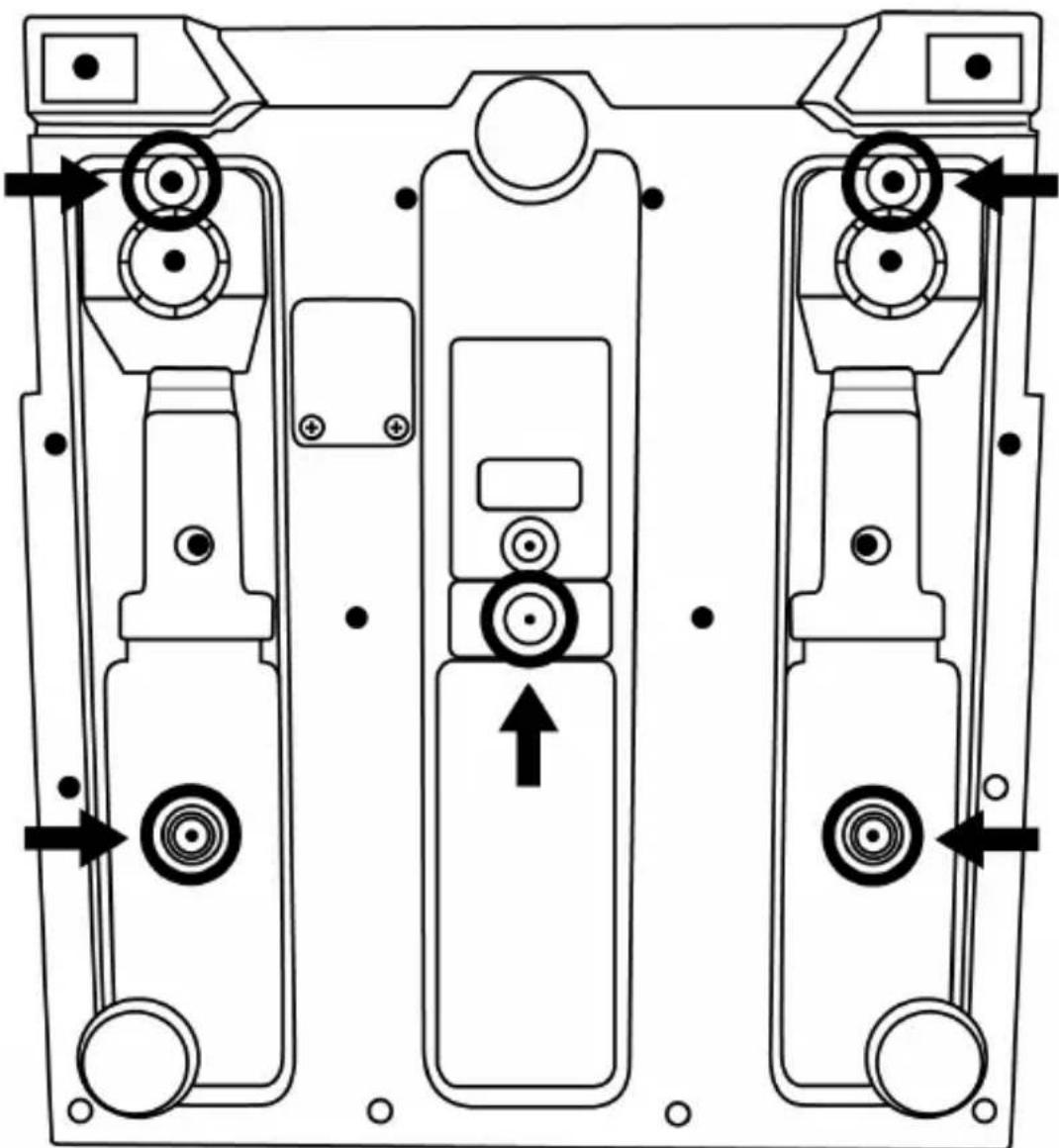

ペダルセットをサポートまたはコックピットに取り付ける
ペダルセットは、ベース底部に設けられた M6 タイプのネジ穴 5 個を使って、互換性のあるさまざまなサポート（別売）に固定できます。それには、2 本以上の M6 ネジ（付属していません）をサポート棚に通してから、ペダルセットのベースの下側にあるネジ山を通して固定します。
重要: 使用する M6 ネジの長さが、サポートの厚さ +12 mm を超えないようにしてください。それよりも長いネジを使用すると、ペダルセットの内部部品が破損する恐れがあります。
ペダルセットのコックピットおよびその他サポート用のセットアップ図は、 https://support.thrustmaster.com で入手できます: [ステアリングホイール] / [T-LCM Pedals] をクリックしてから、[テンプレート] - [コックピットセットアップ] を選択。
ペダルセットの機械的セッティング

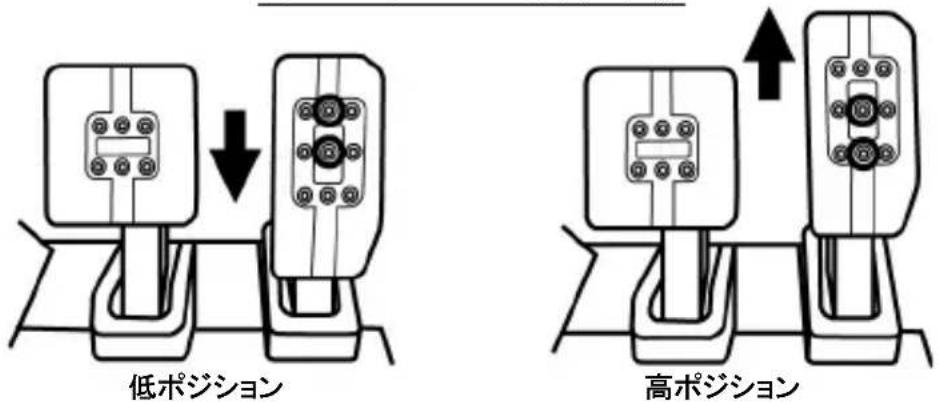

ペダルの高さの調整
- 付属の 2.5mm 六角レンチ (7)で、金属製ペダルヘッド (11)とそのプラスチックサポート部分 (10)を固定している 2 個のねじを緩めて取り外します。
- 好みの高さポジションを選んで、再びすべてのネジを固定します。
アクセルペダルでのセッティング例
ペダル毎にセッティングできる、高さポジション数:
- アクセルペダル = 3 ポジション
- ブレーキペダル = 2 ポジション
- クラッチペダル = 2 ポジション

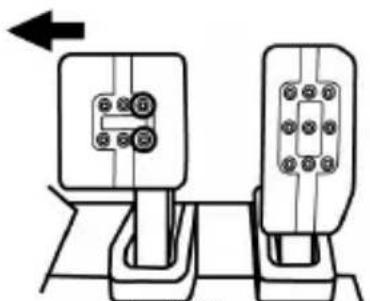

3 ペダルのスペース間隔の調整
- 付属の 2.5mm 六角レンチ (7) で、金属製ペダルヘッド (11) とそのプラスチックサポート部分 (10) を固定している 2 個のねじを緩めて取り外します。
- 任意のポジション（左、中央、または右）を選択してから、もう一度すべてのネジを固定します。
ブレーキペダルでのセッティング例
ペダル毎にセッティングできる、多彩なスペース間隔ポジション:
- アクセルペダル = 3 ポジション
- ブレーキペダル = 3 ポジション
- クラッチペダル = 3 ポジション

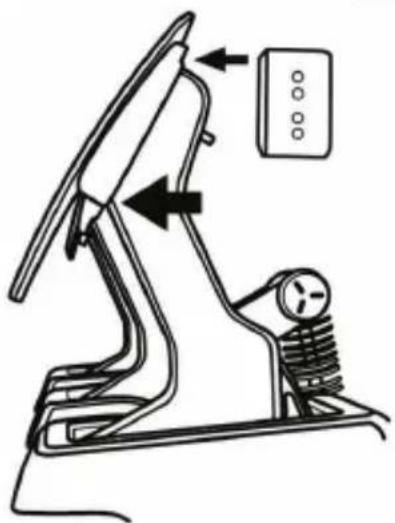

ペダルの傾き調整
- 付属の 2.5mm 六角レンチ (7) で、金属製ペダルヘッド (11) とそのプラスチックサポート部分 (10) を固定している 2 個のねじを緩めて取り外します。
- 次に、プラスチック製ペダルヘッドサポート (10) を 180° 回転（または変更）してから、再びすべてのネジを固定します。
アクセルペダルでのセッティング例
ペダル毎にセッティングできる、傾きポジション数:
- アクセルペダル = 3 ポジション
- ブレーキペダル = 3 ポジション
- クラッチペダル = 3 ポジション

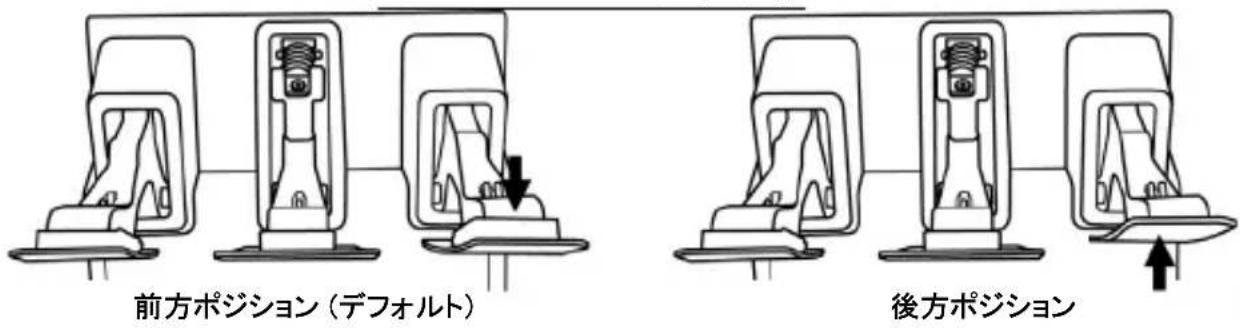

ペダルのアライメントの調整
- ペダルを前に動かすには、プラスチック製のペダルヘッドサポート (10)を取り付けます。
- ペダルを後ろに動かすには、プラスチック製のペダルヘッドサポート（10）を取り外します。
アクセルペダルでのセッティング例

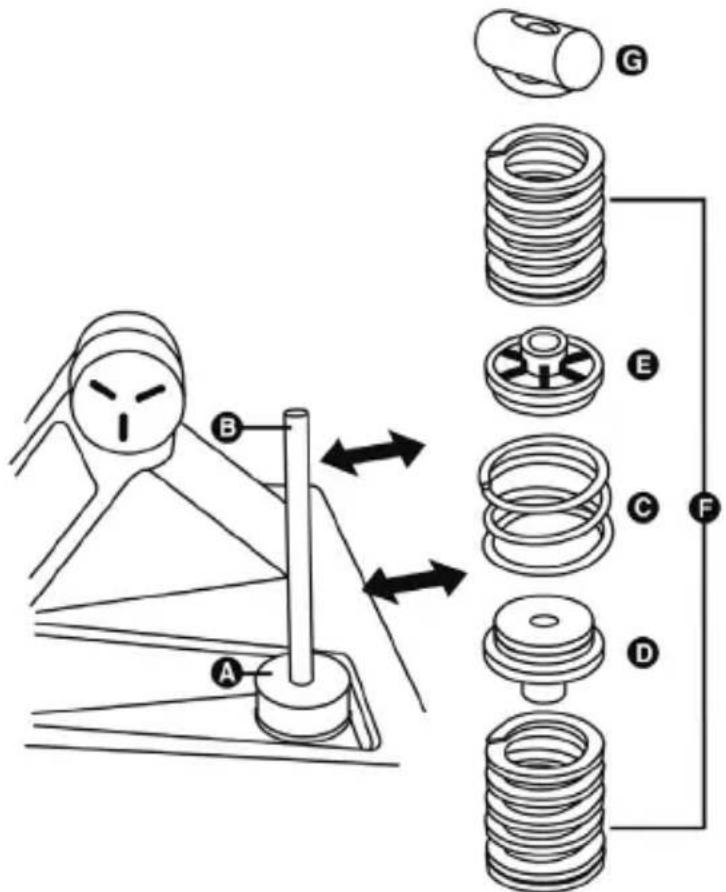

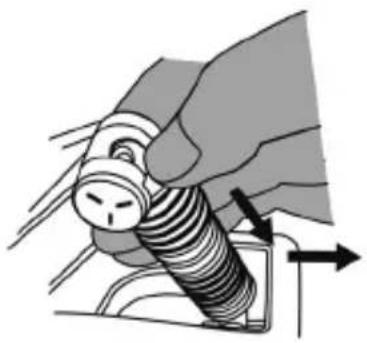

ブレーキペダルの抵抗を変更する
- PC またはゲーム機からペダルセットを取り外し、上部固定ヘッドのワッシャー (G) (ペダル背面に配置)をしっかりと押し下げてから、この部品を後方に引いて金属製アームから解放します。
- 保持ロッド (B) から、各要素を取り外します。
A Load Cell フォースセンサー
保持ロッドから絶対に取り外さないこと！
B スプリングカラム用保持ロッド
C 中央 4-スパイラル クロームメッキ加工セッチングスプリング
D ラバースペーサー
E プラスチックスペーサー
F メイン 7-スパイラルスプリング

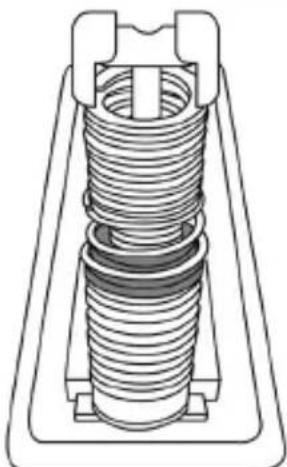

ブレーキペダルの抵抗は、メイン F スプリングを交換もしくは組み合わせることで調節できます:
| F スプリングカラー | スプリング抵抗 |
| 白(1個付属)F10 | |
| グレー(1個付属)F15 | |
| 黒(1個付属)F20 | |
| 赤(2個付属)F30 |
- 任意の要素およびメインスプリング (F10、F15、F20、およびF30) を、(適切なスペーサーとともに) 保持ロッド上で再配置します。
| 例 | 抵抗 |
| 白 F10 スプリング 1 個+ グレー F15 スプリング 1 個 | 弱抵抗 |
| グレー F15 スプリング 1 個+ 黒 F20 スプリング 1 個(出荷時設定) | 中抵抗 |
| 赤 F30 スプリング 2 個 | 強抵抗 |
各種スプリングの色々な組み合わせを試してみて(多彩な組み合わせが可能になっています)、自分に最も合った抵抗を探してみてください。
抵抗を変更したら、取り外し式 USB ケーブル (1)でペダルセットを PC に接続し、調整ソフトウェアを使ってブレーキペダルの調整を新たに行います。（新しいブレーキペダルの抵抗に対応する）この新しい調整は、ペダルセットの内蔵メモリに自動的に保存され、PC およびゲーム機上のすべてのゲームで有効になります。
超重要
工場出荷時のペダルセットの初期調整は、グレーの F15 スプリングと黒の F20 スプリング（中抵抗）で行われます。スプリングを変更（つまりブレーキペダルの抵抗を変更）した場合は、PC 上で調整ソフトウェアを使ってブレーキペダルを再調整する必要があります：再調整を行わないと、ペダルセットは PC およびゲーム機上で正しく動作しません。

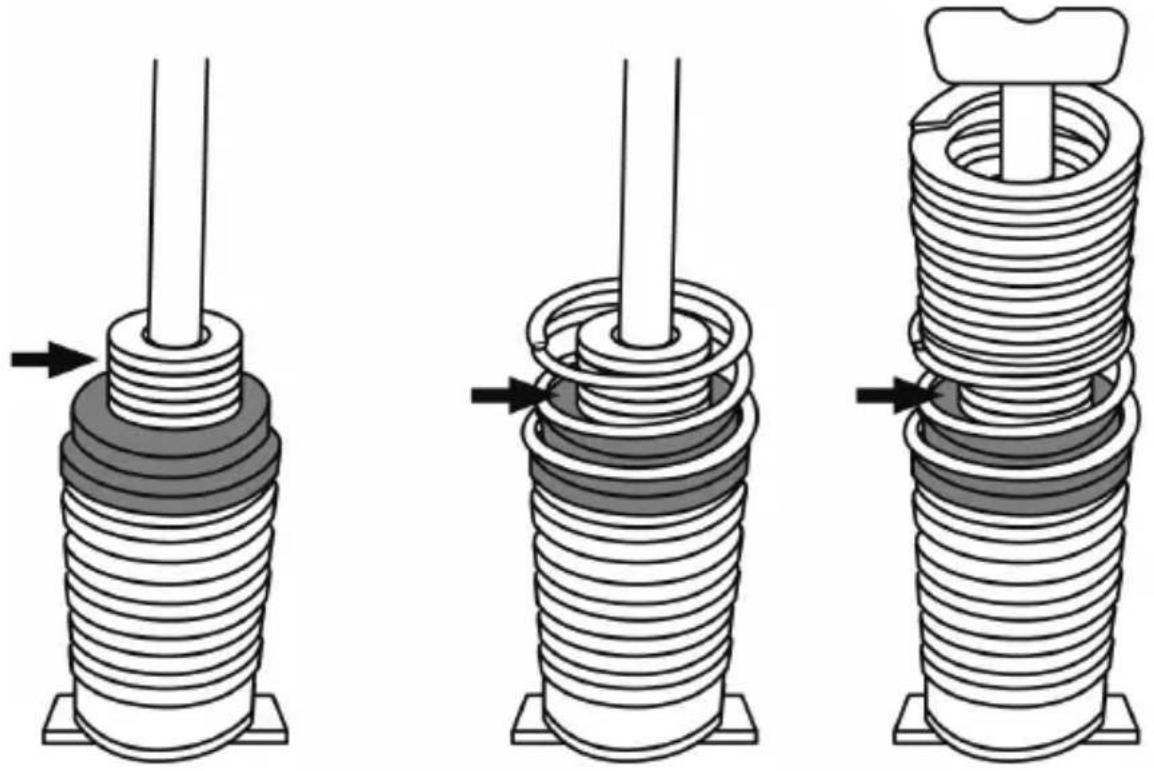

ブレーキペダルのセッチング効果を減らす/ゼロにする
より直線的なブレーキ抵抗が好みの場合は、中央クロームメッキ加工セッチングスプリング（C）によるセッチング効果を減らす、あるいはゼロにすることも可能です。
それには、中央クロームメッキ加工セッチングスプリング (C) の真ん中で、1～5 個のフラットワッシャー (8) を保持ロッドの上にスライドします。
注意:フラットワッシャーを追加すればするほど、セッチング効果は少なくなります（フラットワッシャー 5 個すべてを使うと完全にゼロになります）。
フラットワッシャー 5 個をすべて使って、セッチング効果をゼロにする例:
これらのフラットワッシャーを追加することには、ブレーキペダルの機械的な可動域を減らす効果もあります。
ペダルセットを、THRUSTMASTER ステアリングコントローラーのベースで使用する
= 取り外し式 RJ12 ケーブル (2) が必要
(このような使用時には、取り外し式 USB ケーブル (1) をペダルセットに接続しないでください。
互換性:PC およびゲーム機
Thrustmaster ステアリングコントローラーのベース（TS-PC Racer、T-GT、T300、T150、TS-XW、TX、および TMX）に直接接続し、最適に動作させるためには、ステアリングコントローラーのベースのファームウェアを、https://support.thrustmaster.com で利用可能な最新バージョンにアップデートする必要があります。この新しいファームウェアを適用すると、T-LCM Pedals ペダルセットの高精度を最大限に活用し、調整ソフトウェアで作成した個人設定を利用できるようになります。

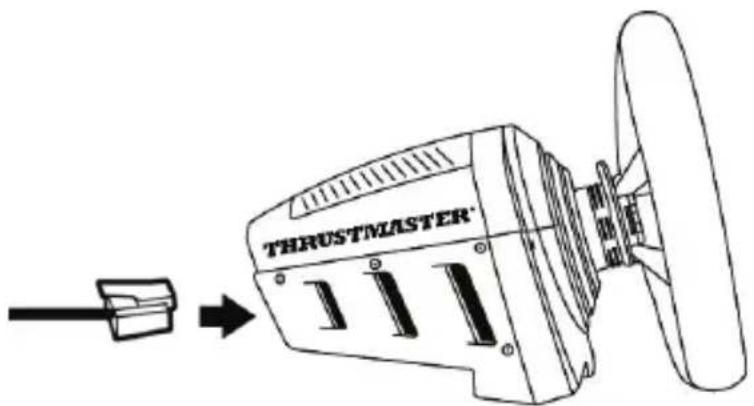

- Thrustmaster ステアリングコントローラーのベースのファームウェアがアップデートされたら、取り外し式 RJ12 ケーブル (2) を使ってペダルセットをステアリングコントローラーのベース背面に接続します。
- ステアリングコントローラーを PC またはゲーム機に接続します。
- ステアリングコントローラーのベースにある MODE LED が 5 回点滅し、ペダルセットが適切に認識されていることを通知します。
MODE LED が上記のように点滅しない場合、ステアリングコントローラーのベースが最新のファームウェアにアップデートされておらず、ペダルセットが高精度の T-LCM Pedals ペダルセットではなく、標準の T3PA または T3PA PRO タイプのペダルセットとして認識されていることを意味します。
これでプレイの準備ができました！
注意: この構成では、ステアリングコントローラーのベースに公式の Thrustmaster ホイールリムを取り付ける必要があります。そうしないと、ペダルセットが高精度の T-LCM Pedals ペダルセットとして認識されなくなります。
ペダルセットを、THRUSTMASTER 以外のステアリングコントローラーで使用する
(THRUSTMASTER ステアリングコントローラーベースでも可能)
= 取り外し式 USB ケーブル (1) が必要
互換性:PC のみ

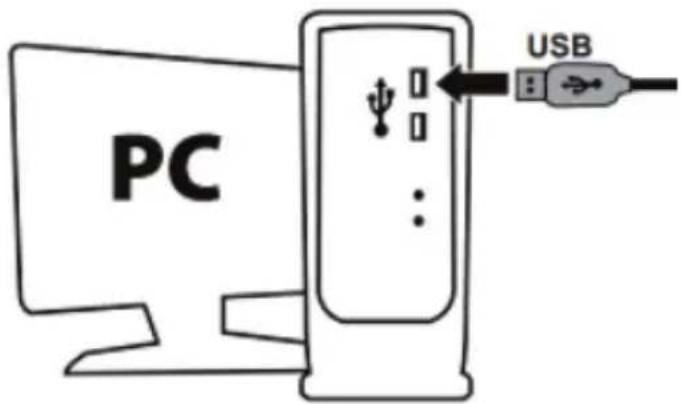

- 取り外し式 USB ケーブル (1) で、PC のいずれかの USB ポートにペダルセットを接続し、ドライバのインストールを完了します。
- ドライバのインストールが終了したら、[Finish]をクリックしてコンピュータを再起動します。
これでプレイの準備ができました！
ペダルセットを PC に USB ケーブルで接続している場合の注意:
- このペダルセットは、マルチ USB 接続およびセパレートタイプのペダルセットに対応するゲームにおいて、市販されているすべてのステアリングコントローラーと互換性があります。
- ゲームを開始する前に、必ず ([OK] をクリックして) [ゲーム コントローラ] ウィンドウと、ペダルセットの調整ソフトウェアを完全に閉じてください。
- ペダルセットのファームウェアのバージョンは、調整ソフトウェアの左下隅に表示されます。
使用するステアリングコントローラーとプラットフォームに応じた、ペダルセット接続方法の概要
| ペダルセット接続 | |
| ゲーム機上で Thrustmaster ステアリングコントローラーとの組み合わせ | 取り外し式 RJ12 ケーブル (2) |
| PC上で Thrustmaster ステアリングコントローラーとの組み合わせ | 取り外し式 RJ12 ケーブル (2) or removable USB cable (1) |
| PC上で Thrustmaster 以外のステアリングコントローラーとの組み合わせ | 取り外し式 USB ケーブル (1) |
警告
ペダルセットは、裸足もしくは靴下しか着用していない状態で絶対に使用しないでください。安全のため、必ず靴を着用してください。
THRUSTMASTER® は、靴を着用せずにペダルセットを使用したことによって生じたいかなるケガについても一切責任を負いません。
警告 - 感電
* 本製品は湿気・ホコリの多い場所や、直射日光のあたる場所で保管しないでください。
* 接続手順に正しくしたがってください。
* コネクターやケーブルを、ねじったり引っ張ったりしないでください。
* 本製品やコネクターをぬらさないでください。
* 本製品をショートさせないでください。
*本製品は絶対に分解しないでください（本マニュアルに記載されている調節を除く）。本製品を火の中に投棄したり、高温にさらしたりしないでください。
警告－繰り返しの動きによる負傷の可能性
ペダルセットを使ったゲームプレイは、筋肉や関節の痛みなどの症状を引き起こす恐れがあります。この危険性は、次のような予防措置をとることによって減らすことができます。
*長時間のプレイは避けてください(1 時間ごとに 10～15 分の休憩をとるようにしてください)。
* 脚や足に疲れや痛みを感じたときはプレイをただちに中止し、再開する前に数時間の休憩をとるようにしてください。
*休憩後にプレイを再開しても、上記の症状や痛みがとれない場合は、プレイを中止して医師に相談してください。

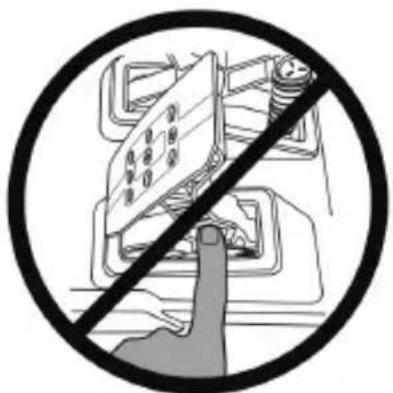

警告 - ペダルセット挟まれ危険
* ペダルセットは、お子様の手の届かない場所で使用および保管してください。
*プレイ中は、ペダルアームの上もしくはその付近に指（およびその他の体の部位）を絶対に置かないでください。
危険
お役立ち情報やテクニック（本マニュアルには含まれていません）
さまざまなお役立ち情報やテクニックは、https://support.thrustmaster.com にて入手できます：[ステアリングホイール] / [T-LCM Pedals] をクリック。
