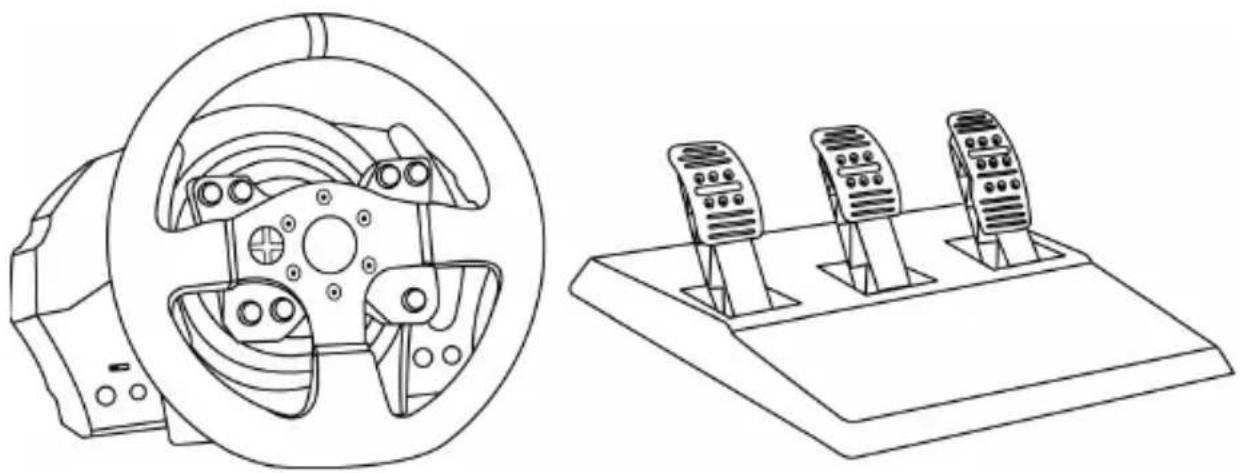

РУКОВОДСТВО ПОЛЬЗОВАТЕЛЯ T300RS GT Edition THRUSTMASTER

Для консолей PlayStation®5, консолей PlayStation®4 и ПК

Инструкция по эксплуатации

Для обеспечения оптимальной совместимости рулевой системы Т300 с играми, может потребоваться установка автоматических обновлений для игр (их можно загрузить, подключив консоль к Интернету).

ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ

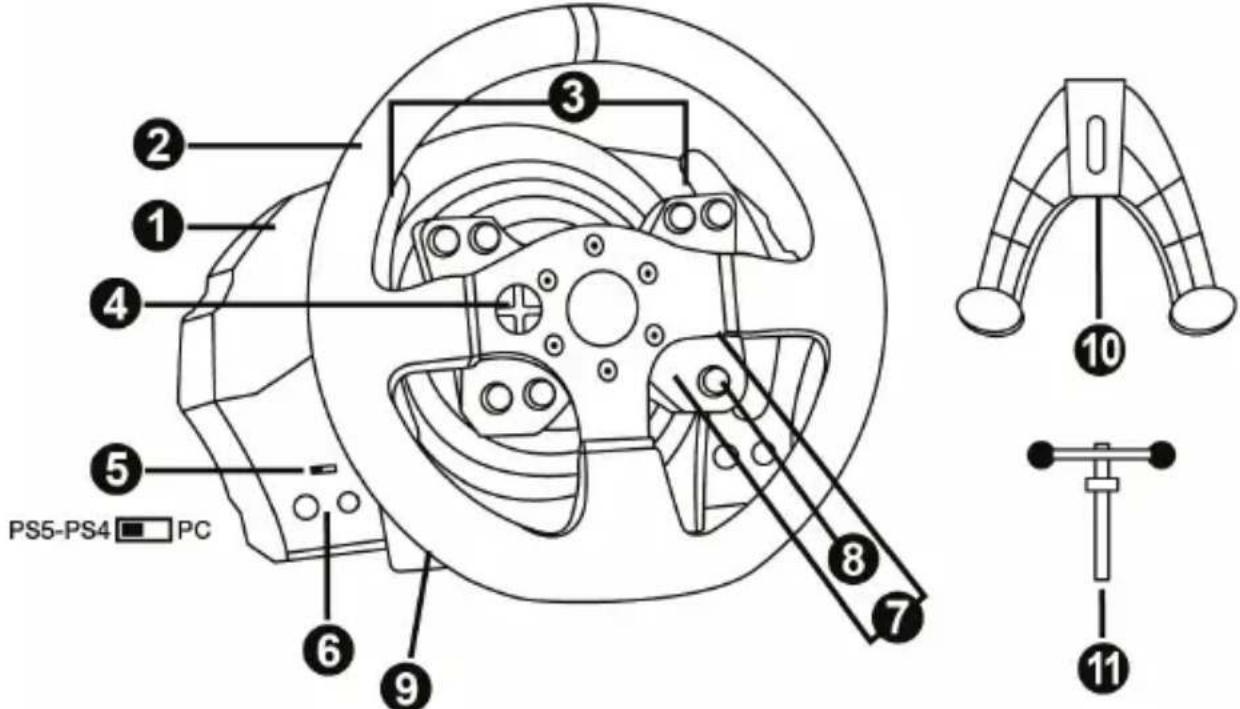

PS5-PS4 PC 1 2 3 4 5 6 7 8 9 10 11

1 База системы T300 RS
2 Руль для консоли Ferrari 599XX EVO
3 2 лепестковых переключателя (Up и Down)
4 Многопозиционная кнопка
5 Встроенный переключатель USB-входа для консолей PS5™, консолей PS4™ и ПК
6 Кнопка MODE (Режим) + красный/оранжевый/зеленый индикатор

7 Кнопки SHARE/OPTIONS на консолях PS4™ и CREATE/OPTIONS на консолях PS5™
8 Кнопка PS
9 Резьба под большой винт (для системы крепления и крепежного винта)
10 Система крепления
11 Металлический крепежный винт

Важная информация о переключателе USB-входа (5):

• Для работы на консоли PS5™ или на консоли PS4™ переключатель USB-входа (5) на базе гоночного руля обязательно следует установить в положение PS5™-PS4™ перед подключением USB-кабеля руля к консоли.
• Для работы на консоли PS3™ переключатель USB-входа (5) на базе гоночного руля обязательно следует установить в положение PC перед подключением USB-кабеля руля к консоли.
• Для работы на ПК переключатель USB-входа (5) на базе гоночного руля обязательно следует установить в положение РС перед подключением USB-кабеля руля к ПК.

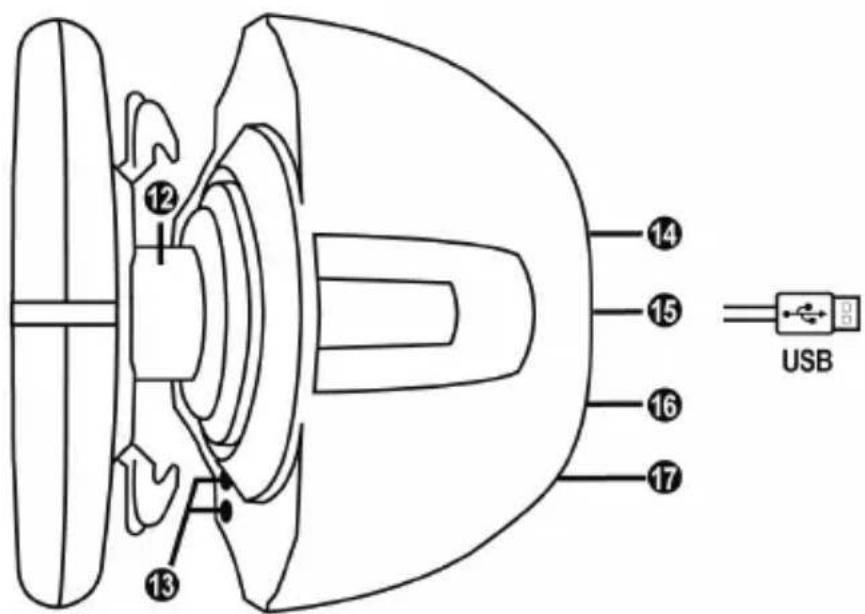

12 14 15 USB 16 17 13

12 Система крепления Thrustmaster Quick Release
13 Кнопки L3/R3
14 Разъем питания (типа А или В) (разные стандарты для разных стран)

15 USB-кабель и разъем рулевой системы
16 Разъем для коробки передач (коробка передач приобретается отдельно)
17 Разъем для педального блока

ПОДКЛЮЧЕНИЕ РУЛЕВОЙ СИСТЕМЫ К ЭЛЕКТРОРОЗЕТКЕ — СНАЧАЛА ПРОЧТИТЕ СЛЕДУЮЩЕЕ!

Тип блока питания рулевой системы зависит от страны приобретения устройства.

Блок питания может быть одного из следующих типов.

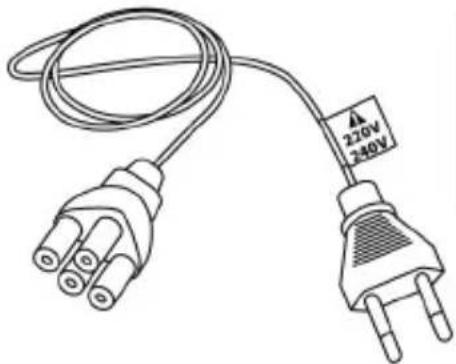

Встроенный, в следующей комплектации:

* блок питания, интегрированный непосредственно в базу рулевого колеса, с разъемом типа А;
* кабель питания для сети напряжением 220—240 В
= совместимый только с розетками 220—240 В.

Кабель для сети 220—240 В нельзя

подключать к розетке с напряжением 100—130 В! Этот кабель нельзя подключать к сетевому адаптеру!!!

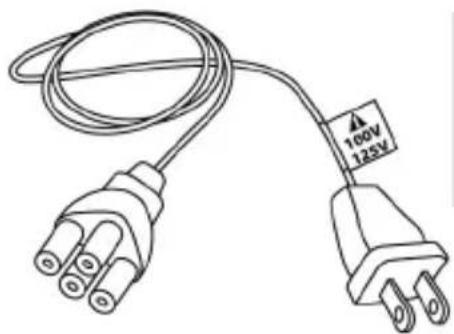

Встроенный, в следующей комплектации:

* блок питания, интегрированный непосредственно в базу рулевого колеса, с разъемом типа А;
* кабель питания для сети напряжением 100—125 В
= совместимый только с розетками 100—125 В.

Кабель для сети 100—125 В нельзя

подключать к розетке с напряжением 220—240 В! Этот кабель нельзя подключать к сетевому адантеру!!!

ВНИМАНИЕ! Если вам неизвестно, каково напряжение электросети в регионе, где вы используете рулевую систему, обратитесь к местному поставщику энергии.

Наружный, в следующей комплектации:

* наружный блок питания с разъемом типа В;
* кабель питания для электросети
= совместимый с сетью любого напряжения в диапазоне 110—240 В.

110V 240V

ПРЕДУПРЕЖДЕНИЯ

Перед эксплуатацией данного изделия внимательно ознакомьтесь с настоящей инструкцией и сохраните ее на будущее.

Внимание — опасность поражения электрическим током!

* Изделие следует хранить в сухом месте, избегая попадания на него пыли и солнечного света.
* Не допускается перекручивание разъемов и кабелей; кабели нельзя тянуть.
* Не допускается попадание жидкости на изделие и его разъемы.
* Не допускается короткое замыкание в цепи изделия.
* Запрещается разбирать изделие, бросать изделие в огонь и подвергать его воздействию высоких температур.
* Не допускается использование других кабелей питания, кроме кабеля, входящего в комплект рулевой системы.
* Нельзя использовать кабель питания, если он или его разъемы повреждены, потрескались или сломаны.
* Убедитесь, что кабель питания должным образом подключен к электророзетке и к разъему на задней стороне базы рулевого колеса.
* Нельзя вскрывать систему рулевого колеса — в ней нет деталей, которые могут обслуживаться пользователем. Любой ремонт должен выполняться производителем, его авторизованным представителем или квалифицированным техническим специалистом.
* Допускается использование только одобренных производителем систем крепления и аксессуаров.
* В случае ненормального функционирования рулевой системы (при возникновении посторонних звуков, перегреве или запахе) следует немедленно прекратить использование системы, выключить кабель питания из розетки и отсоединить все остальные кабели.
* Если предполагается, что рулевая система не будет использоваться продолжительное время, отключите кабель питания от розетки.
* Электророзетка должна находиться поблизости от системы и в удобном доступе.

Вентиляционные отверстия

Не допускается блокирование вентиляционных отверстий на базе рулевой системы. Для обеспечения оптимальной вентиляции выполните следующие указания:

* размещайте базу руля на расстоянии не менее 10 см от стен;
* не размещайте базу в стесненном пространстве;
* ничем не накрывайте базу;
* не допускайте скопления пыли на вентиляционных отверстиях.

Из соображений безопасности никогда не нажимайте на педали босой ногой или ногой в носке (без обуви).

КОМПАНИЯ THRUSTMASTER® ОТКАЗЫВАЕТСЯ ОТ ЛЮБОЙ ОТВЕТСТВЕННОСТИ В СЛУЧАЕ ПОЛУЧЕНИЯ ТРАВМЫ В РЕЗУЛЬТАТЕ НАЖИМАНИЯ НА ПЕДАЛИ НЕОБУТЫМИ НОГАМИ.

действия силовой обратной связи

Использование рулевой системы с силовой обратной связью может вызвать боль в мышцах или суставах. Советы по предотвращению проблем со здоровьем:

* не проводите за игрой продолжительное время;
* после каждого часа игры делайте 10-15-минутный перерыв;
* если в кистях, запястьях, предплечьях, стопах или ногах появилась усталость или боль, прекратите игру и отдохните в течение нескольких часов, прежде чем снова приступить к игре.
* если вышеуказанные признаки проявляются снова при возвращении к игре, прекратите игру и обратитесь к врачу;
* держите систему вне доступа детей;

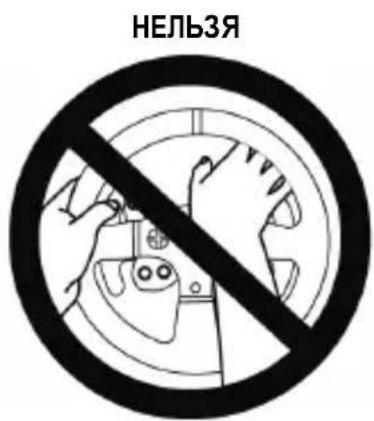

* во время игры правильно располагайте обе руки на рулевом колесе и не позволяйте ему вращаться бесконтрольно;
* во время игры ни в коем случае не засовывайте руки или пальцы под педали и не держите их рядом с педальным блоком;

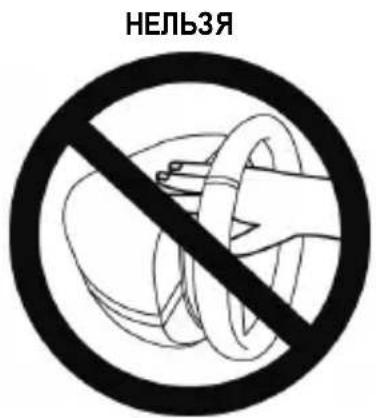

* во время калибровки и игры ни в коем случае не засовывайте руки в рулевое колесо;
* обеспечьте надежную фиксацию базы рулевого колеса в соответствии с указаниями в инструкции по эксплуатации.

16+

Не допускается использование изделия лицами моложе 16 лет

ТЯЖЕЛОЕ ИЗДЕЛИЕ

7kg

Не роняйте изделие на себя или на других лиц!

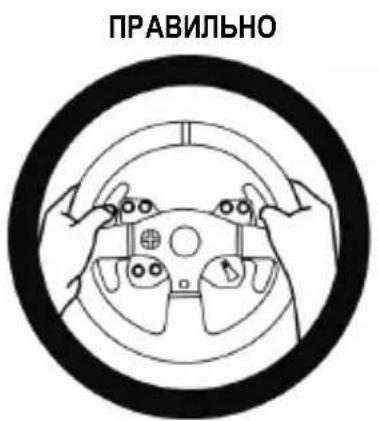

ПРАВИЛЬНО

НЕЛЬЗЯ

НЕЛЬЗЯ

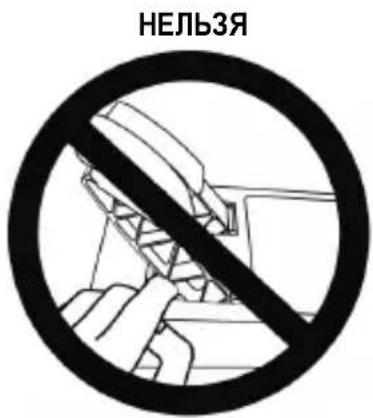

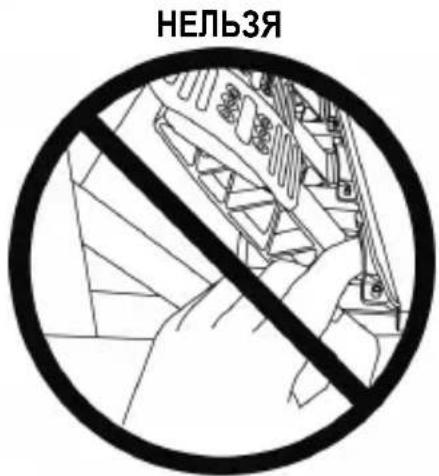

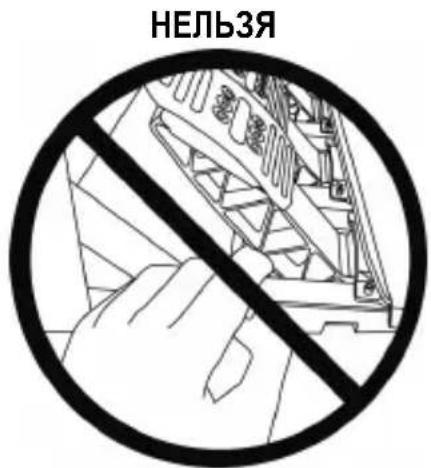

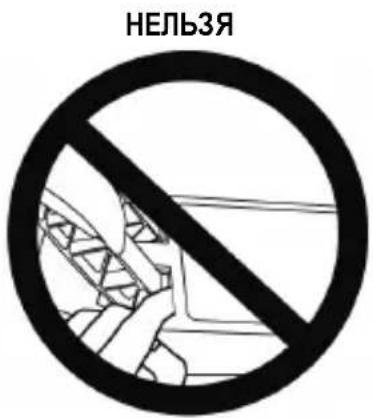

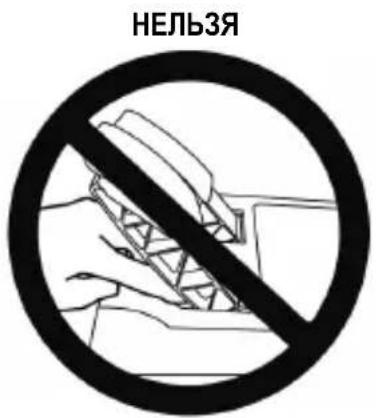

Предупреждение — возможно сжатие педального блока во время игры

* Держите педальный блок вне доступа детей.
* Во время игры ни в коем случае не кладите пальцы на педали и не засовывайте их с боковых сторон педального блока.
* Во время игры ни в коем случае не засовывайте их сзади в базу педального блока.
* Во время игры ни в коем случае не засовывайте их спереди в базу педального блока.

НЕЛЬЗЯ

НЕЛЬЗЯ

НЕЛЬЗЯ

Предупреждение — возможно сжатие педального блока во время простоя

* Храните педальный блок в безопасном месте вне зоны доступа детей.

ОБНОВЛЕНИЕ ПРОШИВКИ РУЛЕВОГО КОЛЕСА

Прошивку в базе рулевого колеса можно обновить до более поздней версии, содержащей усовершенствования.

Для просмотра установленной в данный момент версии прошивки и ее обновления при необходимости откройте сайт https://support.thrustmaster.com. Выберите Гоночные рули / T300 Ferrari Integral Alcantara Edition, затем Прошивка и выполните указания по загрузке и установке.

Важно!

Для работы на ПК переключатель USB-входа (5) на базе гоночного руля обязательно следует установить в положение РС перед подключением USB-кабеля руля к ПК.

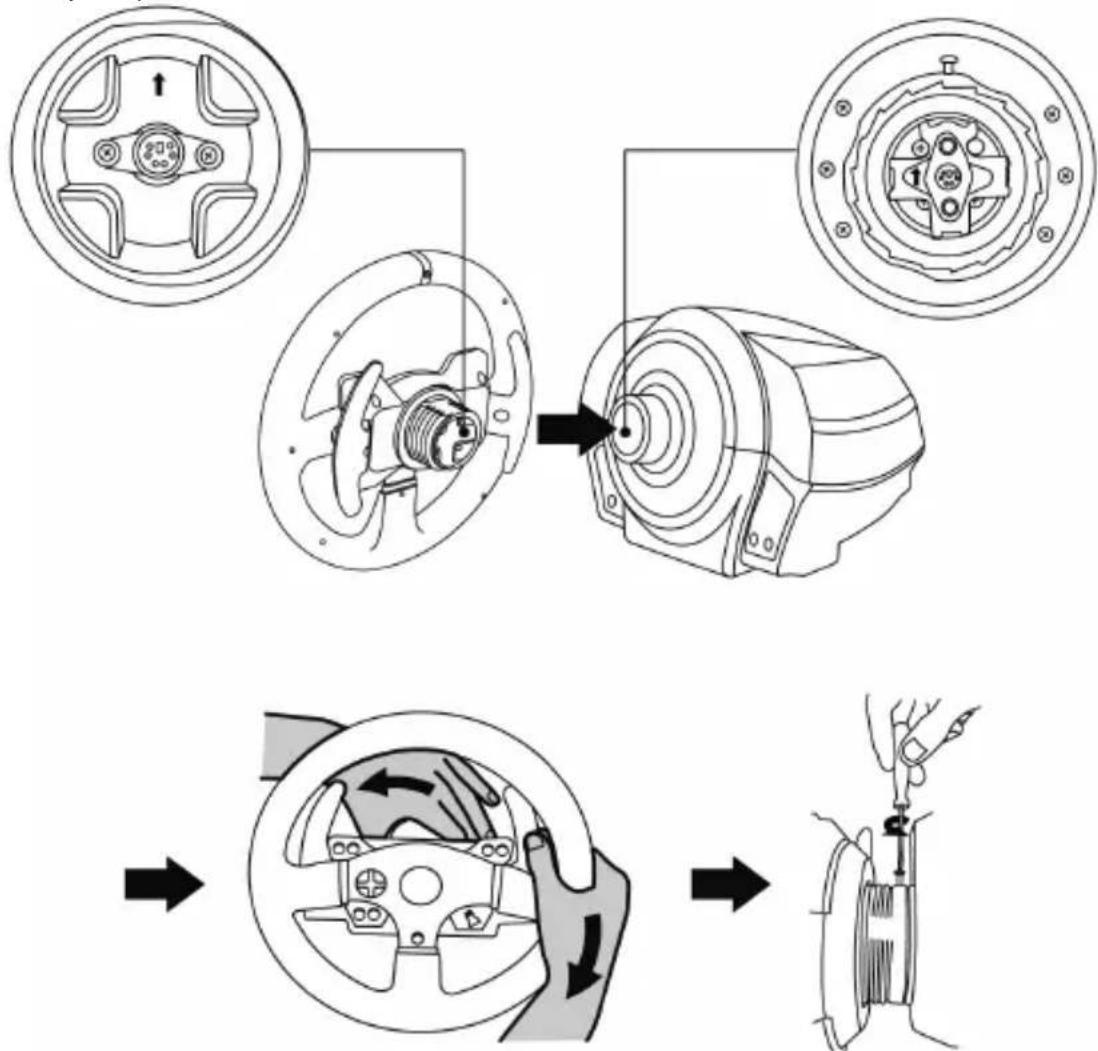

УСТАНОВКА РУЛЕВОГО КОЛЕСА НА БАЗУ

С помощью стрелок соотнесите разъемы.

Разъем на базе (1): стрелка указывает вверх.

Разъем на руле (2): стрелка указывает вверх.

После правильного позиционирования разъемов просто поверните кольцо крепежной системы Thrustmaster Quick Release (12) против часовой стрелки, удерживая на месте руль (2).

Затем с максимальным усилием затяните кольцо, удерживая его на месте и поворачивая руль (по часовой стрелке).

Установив руль, поверните его на 180° (если смотреть на руль, логотип Ferrari® должен быть перевернут «вверх ногами»), чтобы получить доступ к малому крепежному винту на кольце системы Thrustmaster Quick Release (12). С помощью большой отвертки Phillips затяните малый крепежный винт (без чрезмерного усилия) по часовой стрелке.

Не прилагайте чрезмерных усилий при затягивании малого крепежного винта (с помощью отвертки Phillips)!

Прекратите затягивание, как только почувствуете сопротивление

УСТАНОВКА РУЛЕВОЙ СИСТЕМЫ

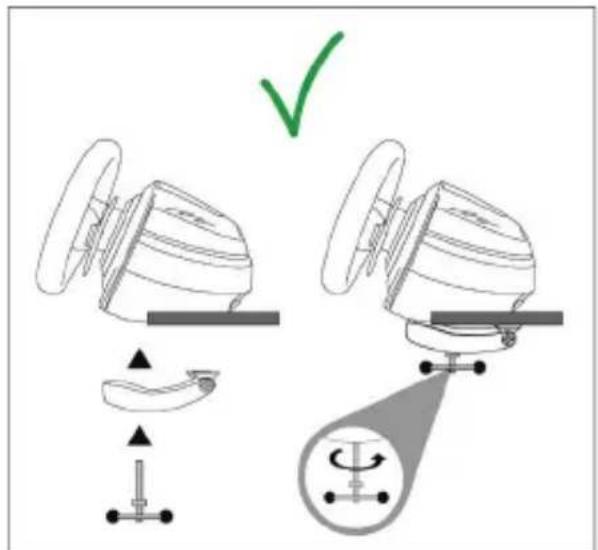

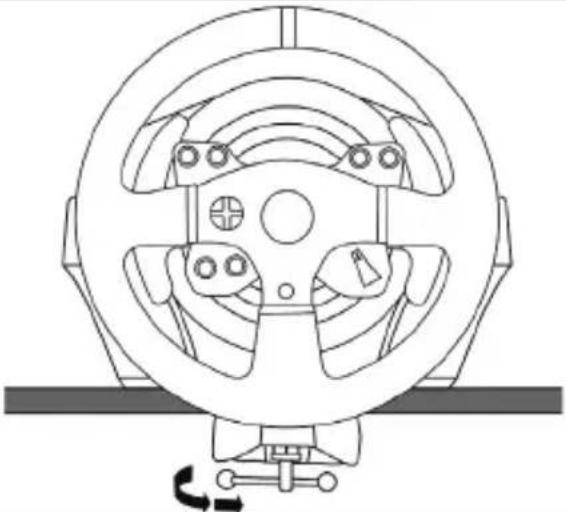

Размещение рулевого колеса на столе.

1. Расположите гоночный руль на столе или иной горизонтальной плоской и устойчивой поверхности.
2. Вставьте крепежный винт (11) в систему крепления (10) и надежно зафиксируйте руль, затягивая винт против часовой стрелки, так чтобы он вошел в большое резьбовое отверстие (9), расположенное ниже руля.

ВНИМАНИЕ! Нельзя закручивать винт без системы крепления! (В противном случае возможно повреждение рулевой системы.)

Закрепление базы рулевого колеса на кокпите

1. Разместите базу рулевого колеса на щитке кокпита.
2. Через отверстия в щитке кокпита вставьте два винта М6 (не входят в комплект) в два небольших винтовых отверстия на нижней стороне базы руля.
   Важно! Длина винтов М6 не должна превышать толщину щитка + 12 мм; более длинные винты могут вызвать повреждение внутренних деталей базы руля.
3. При необходимости затяните стандартную систему крепления, вставив крепежный винт в большое резьбовое отверстие.

УСТАНОВКА /ДЕМОНТАЖ	НАПРАВЛЕНИЕ
ФиксацияЗакручивайтевинтпротив часовойстрелки
OслаблениеРаскручивайтевинтопо часовойстрелке

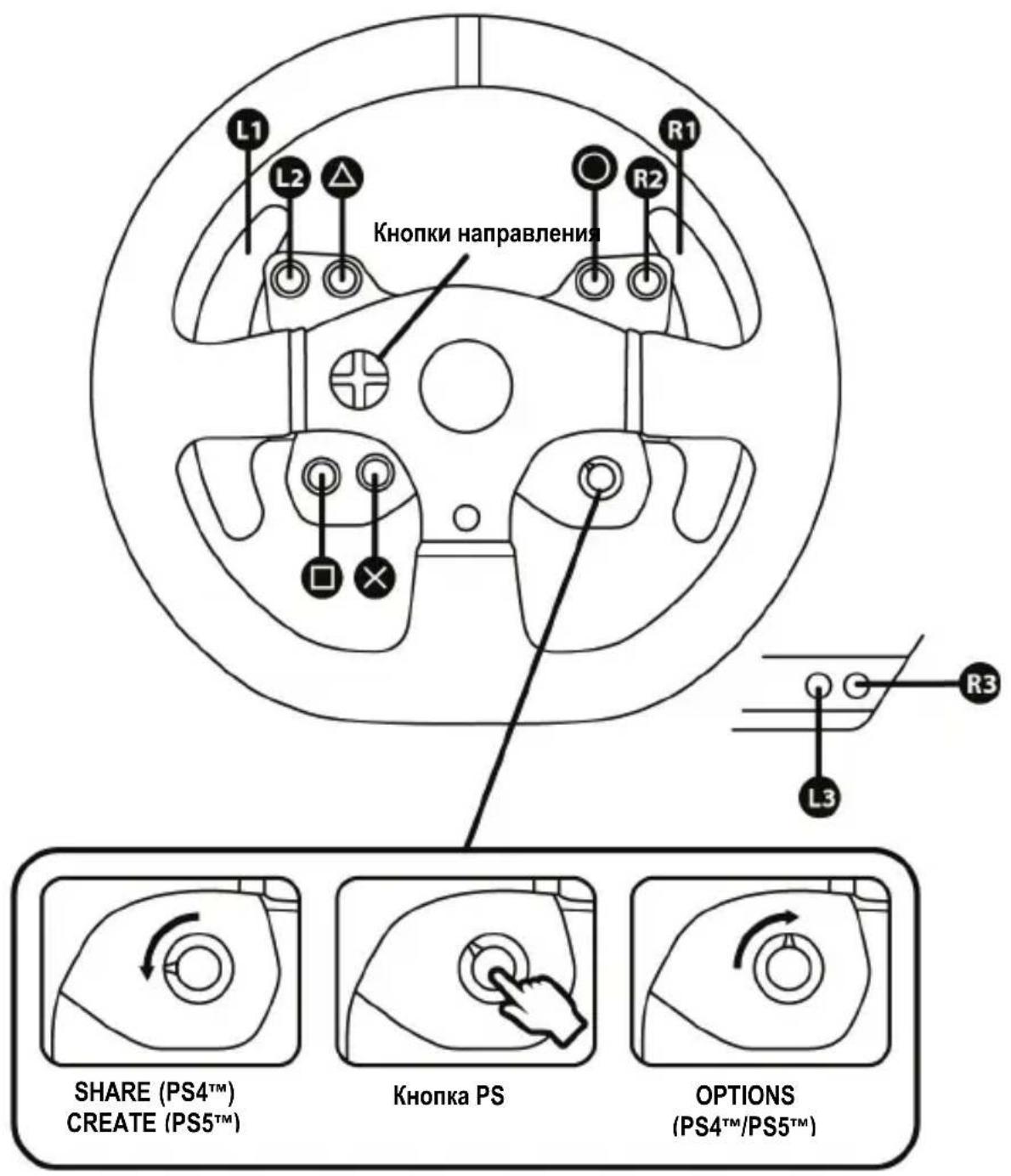

НАЗНАЧЕНИЕ КНОПОК ДЛЯ КОНСОЛЕЙ PLAYSTATION®5 И КОНСОЛЕЙ PLAYSTATION®4

L1 L2 △ Kнопки направления R1 R2 R3 L3 SHARE (PS4™) CREATE (PS5™) Кнопка PS OPTIONS (PS4™/PS5™)

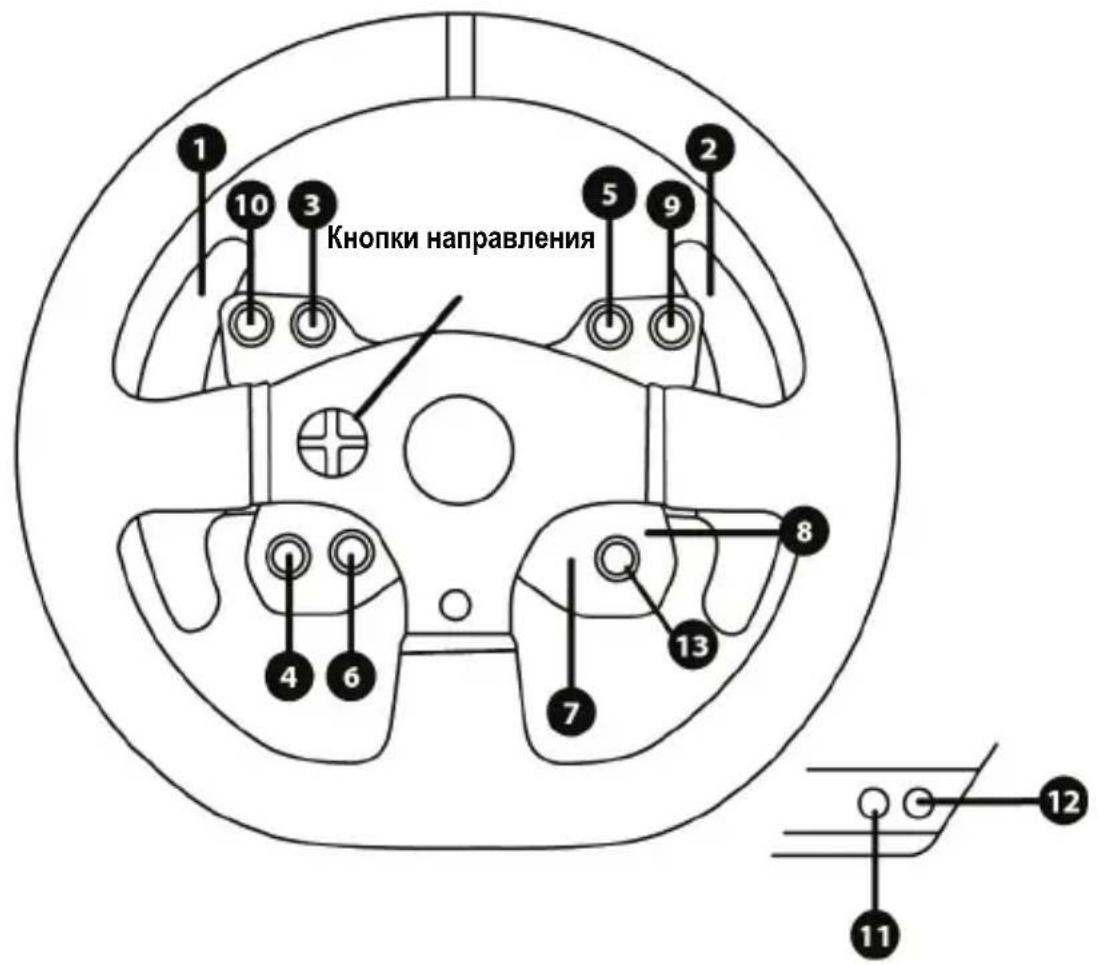

НАЗНАЧЕНИЕ КНОПОК ДЛЯ ПК

1 2 3 5 9 10 Knopki направления 4 6 7 8 13 12 11

НАСТРОЙКА РУЛЕВОЙ СИСТЕМЫ ДЛЯ КОНСОЛЕЙ PLAYSTATION®5 И КОНСОЛЕЙ PLAYSTATION®4

1. Подключите педальный блок к разъему (17) на задней стороне базы рулевого колеса.
2. Подключите кабель питания к разъему (14) на задней стороне базы рулевого колеса.
3. Подключите кабель питания к электророзетке соответствующего напряжения.

Подробнее это описано в разделе «ПОДКЛЮЧЕНИЕ РУЛЕВОЙ СИСТЕМЫ К ЭЛЕКТРОРОЗЕТКЕ» на стр. 4 настоящего руководства.

1. Переведите переключатель USB-входа (5) на базе рулевого колеса в положение PS5™-PS4™.
2. Подключите USB-кабель рулевой системы (15) к одному из USB-портов консоли.
3. После включения консоли автоматически выполняется калибровка рулевого колеса.
4. Нажмите кнопку PS (8) на гоночном руле и войдите в свою учетную запись PlayStation®Network для возможности использовать руль.

Теперь все готово для игры!

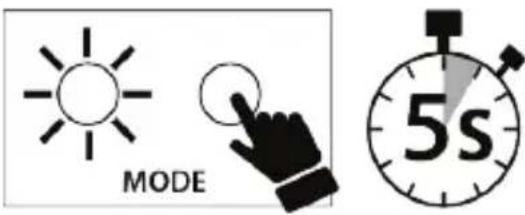

ПЕРЕКЛЮЧЕНИЕ ИЗ РЕЖИМА PS5™ В РЕЖИМ PS4™ И НАОБОРОТ

Нажмите и удерживайте нажатой кнопку MODE (6) в течение пяти секунд, а затем отпустите ее.

Цвет индикатора изменится, а сделанный вами выбор будет сохранен во внутренней памяти гоночного руля.

MODE 5s

ВЫБРАННЫЙ РЕЖИМ	Цвет индикатора (6)
PS5TMPS5-PS4 [IMAGE] PC	КРАСНЫЙ[IMAGE]MODE
PS4TMPS5-PS4 [IMAGE] PC	ОРАНЖЕВЫЙ[IMAGE]MODE

Важно!

• Переключатель USB-входа (5) на базе рулевого колеса обязательно должен быть переведен в правильное положение (PS5™-PS4™) перед подключением к консоли USB-кабеля.
  Для изменения положения переключателя отсоедините USB-кабель от консоли и переведите переключатель в нужное положение, после чего снова подключите USB-кабель к консоли.
• На консолях PlayStation®5 и консолях PlayStation®4, с USB-переключателем (5), установленным в положение PS5™-PS4™:
  * Не забудьте нажать кнопку PS на рулевом колесе (8) и откройте свой игровой профиль, чтобы можно было использовать руль.
  * Большинством игр рулевая система распознается как руль T300 RS.
  * Функции рулевой системы поддерживаются совместимыми играми и меню консолей.
  * Функции CREATE/SHARE и PS действуют на рулевой системе.
• Список игр, совместимых с консолями PS5™ и консолями PS4™, доступен здесь: https://support.thrustmaster.com (в разделе «Гоночные рули/ T300 Ferrari Integral Alcantara Edition /игры настройки). Этот список регулярно обновляется.

НАСТРОЙКА РУЛЕВОЙ СИСТЕМЫ ДЛЯ ПК\*

* Совместимость с ПК не была подтверждена компанией Sony Interactive Entertainment.

1. Подключите педальный блок к разъему (17) на задней стороне базы руля.
2. Подключите кабель питания к разъему (14) на задней стороне базы руля.
3. Подключите кабель питания к электророзетке соответствующего напряжения.

Подробнее это описано в разделе «ПОДКЛЮЧЕНИЕ РУЛЕВОЙ СИСТЕМЫ К ЭЛЕКТРОРОЗЕТКЕ» на стр. 4 настоящего руководства.

1. Переведите переключатель USB-входа (5) на базе рулевого колеса в положение PC.
2. Перейдите на веб-сайт https://support.thrustmaster.com и выберите Racing Wheels / T300 Ferrari Integral Alcantara Edition, чтобы загрузить драйверы и программное обеспечение для эффекта обратного сопротивления для ПК.
3. По завершении загрузки запустите установку и следуйте инструкциям на экране, чтобы подключить USB-разъем руля к компьютеру и выполнить установку. Гоночный руль калибруется автоматически. Световой индикатор (6) горит зеленым цветом.
4. Когда установка будет выполнена, нажмите Finish и перезапустите компьютер.
5. Выберите Пуск / Все программы / Thrustmaster / FFB Racing Wheel / Панель управления, чтобы открыть окно Игровые устройства.

В окне Игровые устройства отображается название гоночного руля (Thrustmaster T300RS Racing Wheel) со статусом OK.

1. Щелкните Свойства, чтобы настроить руль на панели управления Т300:

2. Вкладка Test Input: позволяет протестировать и отобразить командные кнопки, кнопки направления, оси руля и педалей, а также настроить угол вращения руля в играх для ПК.

3. Вкладка Test Forces: позволяет протестировать 12 эффектов обратного сопротивления.
4. Вкладка Gain Settings: позволяет настроить силу эффектов обратного сопротивления в играх для ПК.

Общие замечания

• На ПК перед запуском игры обязательно полностью закройте окно Игровые устройства, нажав кнопку ОК.
• Версия прошивки руля отображается в верхнем правом углу вкладок панели управления.

Теперь все готово к игре!

Важно!

Для работы на ПК переключатель USB-входа (5) на базе гоночного руля обязательно следует установить в положение РС перед подключением USB-кабеля руля к ПК.

ВЫБРАННЫЙ РЕЖИМ	Цвет индикатора (6)
ПКPS5-PS4 [IMAGE] PC	ЗЕЛЕНЫИ

АВТОМАТИЧЕСКАЯ КАЛИБРОВКА РУЛЯ И ПЕДАЛЬНОГО БЛОКА

Калибровка гоночного руля выполняется автоматически при подключении рулевой системы к электророзетке и к игровой консоли через USB-разъем.

Во время этой процедуры руль быстро вращается влево и вправо, совершая поворот на 1080 градусов, и затем останавливается в центре.

ВНИМАНИЕ!

Во время автокалибровки нельзя дотрагиваться до руля!

(В противном случае возможен сбой калибровки и/или телесная травма).

Нельзя подключать педальный блок к базе рулевого колеса (и отключать его от базы), если система подключена к консоли и во время игры (в противном случае возможен сбой калибровки).

Педальный блок следует подключать к рулевой системе перед ее подключением к консоли.

После завершения калибровки руля и запуска игры несколькими нажатиями на педали включается их автоматическая калибровка.

ВНИМАНИЕ!

Нельзя нажимать педали во время автокалибровки руля и во время загрузки игры! (В противном случае возможен сбой калибровки).

Если гоночный руль и/или педальный блок не работают должным образом или кажутся неверно откалиброванными:

выключите консоль и полностью отсоедините рулевую систему; затем заново подключите все кабели (в том числе кабели питания и педального блока) и перезапустите консоль и игру.

Механизм охлаждения рулевой системы состоит из теплоотвода и вентилятора.

• Термостат контролирует внутреннюю температуру рулевой системы.
• Во время игры с задействованием руля:

- охлаждающий вентилятор включается, когда температура достигает определенного значения (через несколько минут после начала игры, в зависимости от настроенного уровня силовой обратной связи);

- мощность эффектов силовой обратной связи автоматически ослабевает с достижением значительно более высокой температуры руля (в целях защиты мотора). Мощность этих эффектов автоматически возрастает при небольшом падении температуры.

- После окончания игры вентилятор продолжает работу до тех пор, пока температура не упадет ниже заданного значения, что связано с тепловой инертностью мотора. Подобная конструкция рулевой системы позволяет упростить процесс охлаждения и защитить мотор (время охлаждения может составить от 5 до 45 минут, в зависимости от температуры, достигнутой во время игры).

КНОПКА И ИНДИКАТОР MODE (6)

Кнопка MODE для педального блока

Вы можете в электронном виде поменять местами педали газа и сцепления.

Описание процедуры

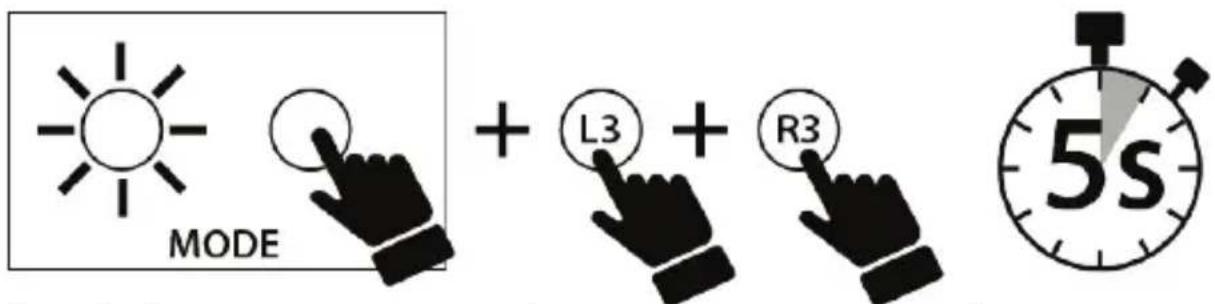

Одновременно нажмите и удерживайте кнопки MODE + L3 + R3 (расположены на базе гоночного руля T300) в течение пяти секунд, а затем отпустите их.

MODE + L3 + R3 5s

Настройки будут сохранены во внутренней памяти руля независимо от того, были ли поменяны местами педали, а индикатор (6) будет мигать по-разному в зависимости от выбранного режима:

ПЕДАЛИ ГАЗА И СЦЕПЛЕНИЯ	Цвет индикатора MODE (6)
Переключение в ОБРАТНЫЙ режим	После процедуры мигнет пять раз, после чего постоянно мигает один раз каждые восемь секунд.
Переключение в НОРМАЛЬНЫЙ режим	После процедуры мигнет один раз, после чего не горит постоянно.

Другие советы по использованию кнопки MODE

Подробнее о кнопке и индикаторе MODE рассказывается на сайте

https://support.thrustmaster.com. Щелкните Гоночные рули / T300 Ferrari Integral Alcantara Edition и выберите Инструкция по эксплуатации или Часто задаваемые вопросы.

СПРАВКА И ОТВЕТЫ НА ЧАСТЫЕ ВОПРОСЫ

Посетите сайт https://support.thrustmaster.com. Щелкните Гоночные рули / Т300 Ferrari Integral Alcantara Edition и выберите Инструкция по эксплуатации или Часто задаваемые вопросы.

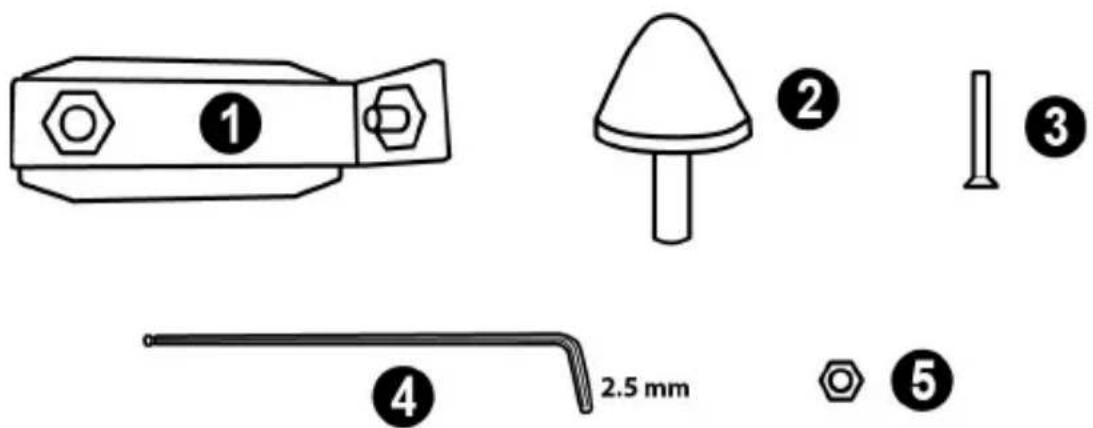

ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ

1 Металлическая база для конусообразного стопора (по умолчанию не установлена)
2 Конусообразный стопор

3 Крепежный винт для металлической базы
4 6-гранный ключ 2,5 мм (в комплекте)
5 Регулировочная гайка для конусообразного стопора

6 Рычаг педали
7 Пластиковая прокладка

8 Металлическая педаль

ВНИМАНИЕ!

Перед эксплуатацией данного изделия внимательно ознакомьтесь с настоящей инструкцией и сохраните ее на будущее.

Из соображений безопасности никогда не нажимайте на педали босой ногой или ногой в носке (без обуви).

КОМПАНИЯ THRUSTMASTER® ОТКАЗЫВАЕТСЯ ОТ ЛЮБОЙ ОТВЕТСТВЕННОСТИ В СЛУЧАЕ ПОЛУЧЕНИЯ ТРАВМЫ В РЕЗУЛЬТАТЕ НАЖИМАНИЯ НА ПЕДАЛИ НЕОБУТЫМИ НОГАМИ.

Предупреждение — опасность защемления педальным блоком во время игры

* Храните педальный блок вне доступа детей.
* Во время игры ни в коем случае не кладите пальцы рук или ног на педали и не засовывайте их с боковых сторон педального блока.
* Во время игры ни в коем случае не кладите пальцы рук или ног на педали и не засовывайте их с задней стороны педального блока.
* Во время игры ни в коем случае не кладите пальцы рук или ног на педали и не засовывайте их с передней стороны педального блока.

НЕЛЬЗЯ

НЕЛЬЗЯ

НЕЛЬЗЯ

АВТОМАТИЧЕСКАЯ КАЛИБРОВКА ПЕДАЛЕЙ

• Во избежание проблем с калибровкой ни в коем случае не подключайте и не отключайте педальный блок от базы руля, когда он подключен к консоли PS5™, консоли PS4™ или к ПК, либо во время игры.
• Перед подключением руля к консоли PS5™, консоли PS4™ или к ПК всегда в первую очередь подключайте педальный блок.
• После автокалибровки руля и запуска игры автоматически несколькими нажатиями на педали запускается автоматическая калибровка педалей.
• Во избежание проблем с калибровкой ни в коем случае не нажимайте на педали во время автокалибровки и во время запуска игры.
• Если педали не работают должным образом или кажутся неверно откалиброванными, выключите консоль, полностью отсоедините рулевую систему и заново подключите все кабели (в том числе кабель питания и кабель педального блока, включите консоль и перезапустите игру.

ЗАКРЕПЛЕНИЕ ПЕДАЛЬНОГО БЛОКА В КОКПИТЕ

• Закрепите педальный блок с помощью небольших резьбовых отверстий на его нижней поверхности.
• Закрутите два винта М6 (не входят в комплект) в площадку для педального блока и в два небольших винтовых отверстия на нижней стороне педального блока.

Важно! Длина винтов М6 не должна превышать толщину площадки больше чем на 10 мм во избежание повреждений внутренних деталей педального блока.

РЕГУЛИРОВКА ПЕДАЛЬНОГО БЛОКА

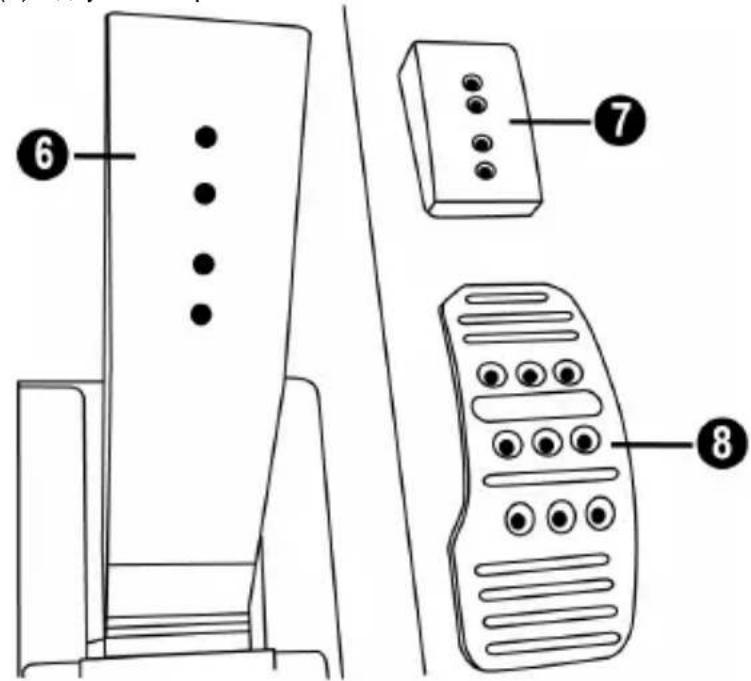

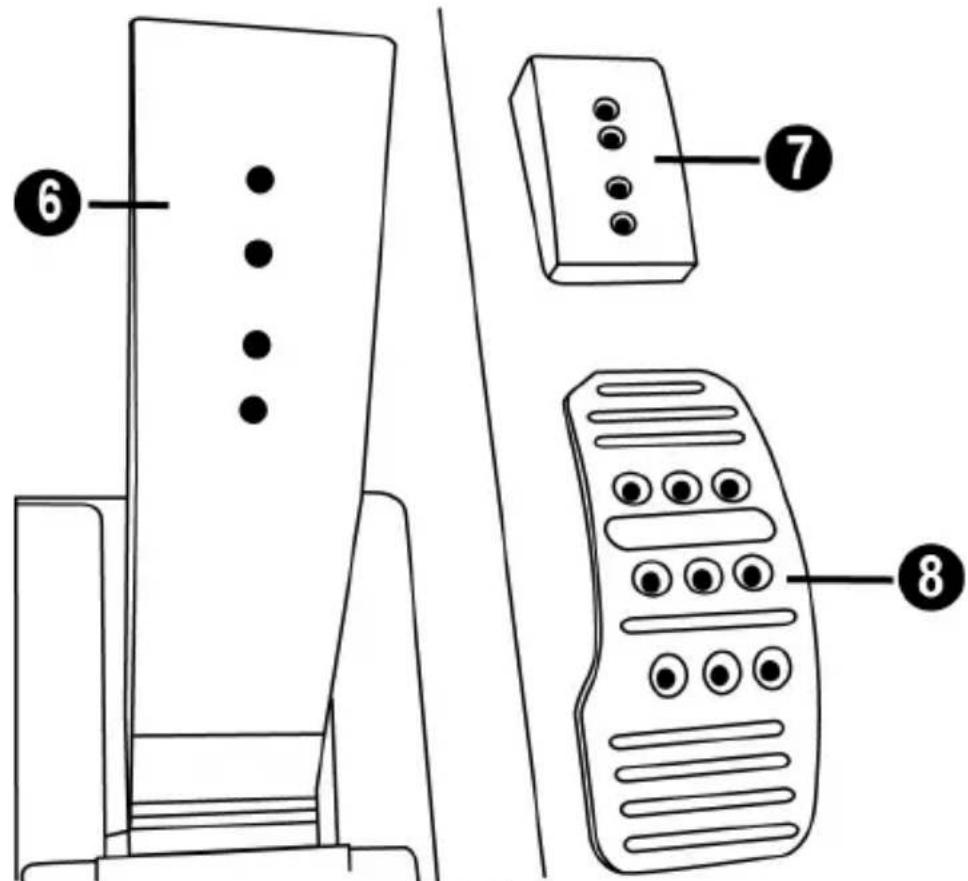

Конструкция педалей:

• металлическая площадка педали (8) с несколькими отверстиями (9 отверстий на педали газа, 2 — на педали тормоза, 6 — на педали сцепления);
• пластиковая прокладка для площадки (7) (крепится между площадкой и рычагом) с четырьмя отверстиями;
• рычаг педали (6) с двумя отверстиями.

ВНИМАНИЕ! Во избежание проблем с калибровкой перед изменением каких-либо параметров педального блока предварительно обязательно отключите USB-кабель руля.

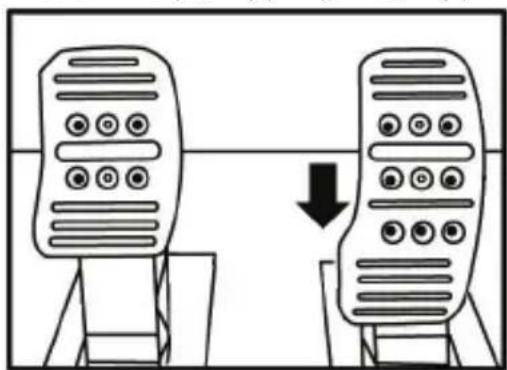

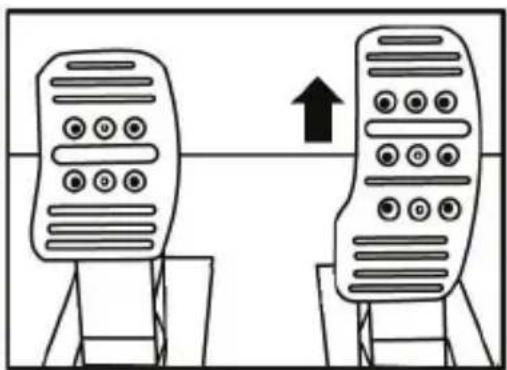

Регулировка педали газа по ВЫСОТЕ

• С помощью входящего в комплект шестигранного ключа 2,5 мм (4) открытите 2 винта, удерживающих металлическую площадку (8) и прокладку (7).
• Выберите нужную высоту педали и заново закрутите винты для жесткой фиксации металлической площадки (8) и прокладки (7).

Нижнее положение (по умолч.)

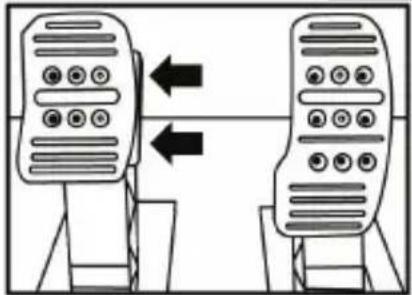

Регулировка РАССТОЯНИЯ между тремя педалями

• С помощью входящего в комплект шестигранного ключа 2,5 мм (4) открытите 2 винта, удерживающих металлическую площадку (8) и прокладку (7).
• Выберите нужное положение педали (слева, по центру или справа) и заново закрутите винты для жесткой фиксации металлической площадки (8) и прокладки (7).

Примеры регулировки педали сцепления:

Центральное положение (по умолч.)

Правое положение

Количество возможных положений для педали:

• 3 для педали газа;
• 3 для педали тормоза;
• 3 для педали сцепления.

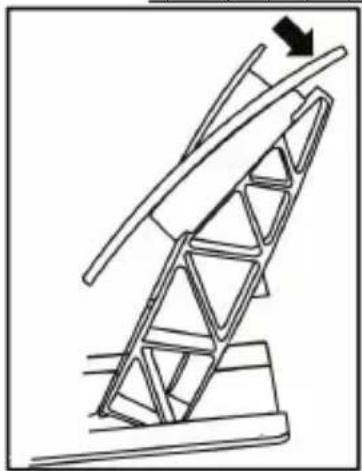

Регулировка УГЛА НАКЛОНА педалей

• С помощью входящего в комплект шестигранного ключа 2,5 мм (4) открытите 2 винта, удерживающих металлическую площадку (8) и прокладку (7).
• Поверните пластиковую прокладку (7) на 180° и заново закрутите винты для жесткой фиксации металлической площадки (8) и прокладки (7).

Примеры регулировки педали газа:

Угол наклона больше (по умолч.)

Количество возможных положений для педали:

• 2 для педали газа;
• 2 для педали тормоза;
• 2 для педали сцепления.

Установка конусообразного стопора (конфигурация CONICAL RUBBER BRAKE mod)

Данная конфигурация (mod) необязательна, поэтому стопор по умолчанию не установлен. Это означает, что педаль тормоза превосходно работает и без установленного стопора mod.

Стопор тод позволяет добиться новых ощущений и сопротивления при торможении. Пользователь по своему усмотрению решает, следует ли его устанавливать.

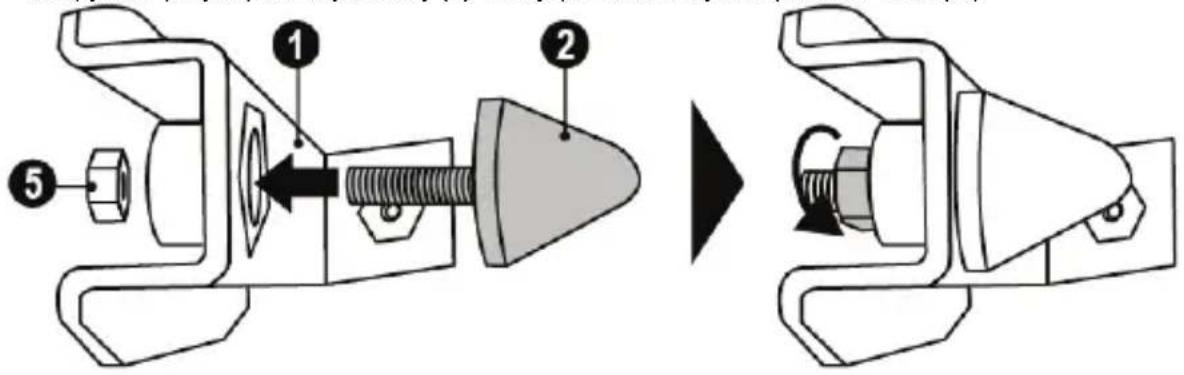

• Вкрутите конусообразный стопор (2) в металлическую базу (1).
• Накрутите регулировочную гайку (5) снизу (на винт конусообразного стопора).

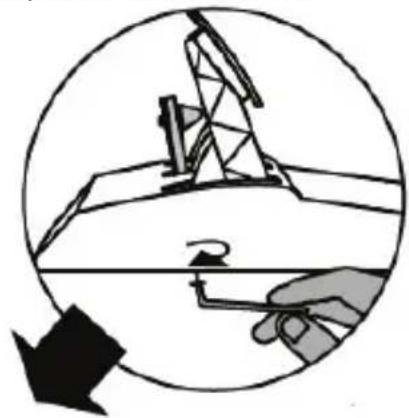

- Разместите модуль позади рычага педали тормоза.

- Закрепите модуль с помощью шестигранного ключа 2,5 мм (4), вкрутив крепежный винт (3) в небольшое резьбовое отверстие на нижней стороне педального блока.

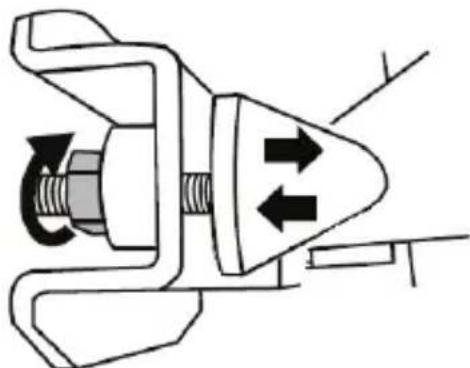

Регулировка ШАГА педали тормоза и СИЛЫ сопротивления

Слегка ослабив гайку (5) и сдвинув конусообразный стопор (2) к задней части рычага педали, можно еще больше усилить сопротивление педали тормоза (при необходимости дотяните гайку с помощью 14-мм ключа или пассатижей, закрепив выбранное положение). Чем ближе к задней части рычага педали расположен конусообразный стопор, тем больше сила сопротивления.

Примечание: если конусообразный стопор расположен слишком близко к задней части рычага педали, могут возникнуть проблемы с достижением максимального значения калибровки. В этом случае:

* медленно со всей силы надавите на педаль тормоза, чтобы выжать ее до упора (при необходимости быстро наступите на педаль всем весом — но только на мгновенье), затем отпустите педаль; или
* отодвиньте конусообразный стопор от задней части рычага педали.

СВЕДЕНИЯ О ПОТРЕБИТЕЛЬСКОЙ ГАРАНТИИ

Корпорация Guillemot Corporation S.A., зарегистрированная по адресу Place du Granier, B.P. 97143, 35571 Chantepie, Франция, (далее — «Guillemot») гарантирует своим клиентам во всем мире, что в данном изделии Thrustmaster не будет выявлено никаких дефектов материалов и производства в течение гарантийного периода, который равен сроку предъявления претензии по соответствую для данного изделия. В странах Европейского Союза этот срок соответствует двум (2) годам с момента поставки изделия Thrustmaster. В других странах гарантийный период равен сроку предъявления претензии по соответствую для изделия Thrustmaster, определяемому соответствующим законодательством страны, в которой проживал потребитель на момент приобретения изделия Thrustmaster (если подобные претензии не действуют в соответствующей стране, гарантийный период равняется одному (1) году с первоначальной даты приобретения изделия Thrustmaster).

В случае обнаружения дефектов изделия во время гарантийного периода незамедлительно обратитесь в службу технической поддержки, сотрудники которой определят дальнейшую процедуру. Если дефект будет подтвержден, изделие следует вернуть по месту приобретения (или в любое другое место, указанное службой технической поддержки).

В рамках действия гарантии дефектное изделие будет, по усмотрению службы технической поддержки, заменено или возвращено в рабочее состояние. Если в течение гарантийного срока изделие Thrustmaster будет подвержено такому восстановлению, к оставшемуся гарантийному сроку прибавляется период времени, но не менее семи (7) дней, во время которого изделие находилось вне употребления (началом этого периода считается дата запроса покупателя о вмешательстве или дата предоставления дефектного изделия для восстановления, если изделие было предоставлено для восстановления позднее, чем был сделан запрос о вмешательстве). В мере, разрешенной применимым законодательством, полная ответственность компании Guillemot и ее дочерних компаний (в том числе косвенный ущерб) ограничивается восстановлением рабочего состояния или заменой изделия Thrustmaster. В мере, разрешенной применимым законодательством, компания Guillemot отказывается от любых гарантий коммерческой пригодности или пригодности для определенной цели.

Настоящая гарантия не распространяется: (1) на ситуации, когда изделие было видоизменено, открыто, модифицировано или получило повреждения в результате недопустимого или неправильного использования, небрежности или несчастного случая, естественного износа или любой другой причины, не связанной с дефектом материалов или производства (включая, помимо прочего, использование изделия Thrustmaster совместно с любыми неподходящими элементами, в частности — с блоками питания, аккумуляторами, зарядными устройствами и любыми другими элементами, не входящими в комплектацию Guillemot для данного изделия); (2) на случаи использования продукта в любых целях, кроме бытовых, в том числе на случаи профессионального или коммерческого применения (например, в игровых залах, для проведение обучения и соревнований); (3) на ситуации, когда указания службы технической поддержки не были выполнены; (4) на ПО, так как на такое ПО распространяется отдельная гарантия; (5) на расходные материалы (элементы, предназначенные для замены в течение срока службы изделия: например, батарейки и ушные подушки для гарнитур или наушников); (6) на аксессуары (например, кабели, чехлы, сумки, футляры, наручные ремешки); (7) на случаи продажи изделия с открытого аукциона.

Данная гарантия не подлежит передаче.

Настоящая гарантия не ущемляет прав потребителя, предоставляемых ему применимыми законами в отношении продажи потребительских товаров в соответствующей стране.

Дополнительные условия гарантии

В течение гарантийного срока компания Guillemot, в общем и целом, не предоставляет никаких запасных частей, так как вскрытие и/или модификацию любых изделий Thrustmaster вправе осуществлять только служба технической поддержки (за исключением каких-либо процедур по модификации, которые служба технической поддержки может предложить выполнить клиенту путем письменных инструкций и предоставления, при необходимости, требуемых запасных частей: например, в связи с отсутствием статуса сложности или конфиденциальности у такой восстановительной процедуры).

С учетом периода освоения новых изделий и в целях защиты своих ноу-хау и коммерческих тайн компания Guillemot, в общем и целом, не предоставляет каких-либо уведомлений о восстановлении или запасных частей для любых изделий Thrustmaster с истекшим гарантийным сроком.

Ответственность

В мере, разрешенной применимым законодательством, компания Guillemot Corporation S.A. (далее — «Guillemot») и ее дочерние предприятия отказываются от любой ответственности за любой ущерб, вызванный одним или несколькими из следующих факторов: (1) видоизменение, вскрытие или модификация изделия; (2) несоблюдение инструкций по сборке; (3) недопустимое или неправильное использование, небрежность, несчастный случай (например, физическое воздействие); (4) естественный износ; (5) использование продукта в любых целях, кроме бытовых, в том числе профессиональное или коммерческое применение (например, в игровых залах, для проведение обучения и соревнований). В мере, разрешенной применимым законодательством, компания Guillemot и ее дочерние предприятия отказываются от любой ответственности за любой ущерб, не связанный с дефектами материалов или изготовления, в отношении данного изделия (включая, помимо прочего, любой ущерб, вызванный прямо или опосредованно любым программным обеспечением или использованием изделия Thrustmaster с любыми неподходящими элементами, в частности — блоками питания, аккумуляторами, зарядными устройствами и любыми другими элементами, не входящими в комплектацию Guillemot для данного изделия).

THRUSTMASTER®

ТЕХНИЧЕСКАЯ ПОДДЕРЖКА

© Guillemot Corporation S.A., 2022. Все права защищены. Thrustmaster® является зарегистрированным товарным знаком корпорации Guillemot Corporation S.A. Выпускается и распространяется корпорацией Guillemot Corporation S.A. Все прочие товарные знаки и названия брендов подтверждаются настоящим документом и являются собственностью их соответствующих владельцев. Содержимое, дизайн и технические характеристики могут меняться без предварительного уведомления и отличаться в зависимости от страны. Фотографии и иллюстрации могут не соответствовать внешнему виду или функциям конкретного изделия. Разработан в Северной Америке и Европе. Изготовлен в Китае.

Ferrari® является торговой маркой, принадлежащей Ferrari S.p.A.

Для эксклюзивного использования с консолями PlayStation®5 и консолями PlayStation®4. «Б», «PlayStation», «PS5», «PS4» и «PlayStation Shapes Logo» являются зарегистрированными товарными знаками или товарными знаками компании Sony Interactive Entertainment Inc. Все права защищены. Все прочие товарные знаки являются собственностью их соответствующих владельцев. Выпускается и распространяется по лицензии компании Sony Interactive Entertainment LLC.

При пользовании изделием учитывайте следующее: цвета и дизайн могут различаться.

Пластиковые стяжки и клейкую ленту следует снять перед использованием изделия.
