NÁVOD NA OBSLUHU T3PM THRUSTMASTER

1 Pedálová sada
2 Prídavná tvrdá pružina (čierna)
3 2.5 mm imbusový klúč
4 Tyč na uchytenie pružiny
5 Horná prídržná matka s podložkou

6 Elastomérový tlmiaci krúžok (biely – Shore 70)
7 Horná plastová vymedzovacia vložka (červená)
8 Mäkká pružina (strieborná - predvolene nainštalovaná)
9 Spodná plastová vymedzovacia vložka (červená)

UPOZORNENIE

Pred použitím tohto produktu si pozorne prečítajte tento návod a odložte si ho pre neskoršie použitie.

Z bezpečnostných dôvodov nikdy nepoužívajte pedálovú sadu s bosými nohami alebo ked' máte na nohách iba ponožky. THRUSTMASTER® ODMIETA VŠETKU ZODPOVEDNOST V PRÍPADE ZRANENIA V SÚVISLOSTI S POUŽITÍM SADY PEDÁLOV BEZ OBUVI.

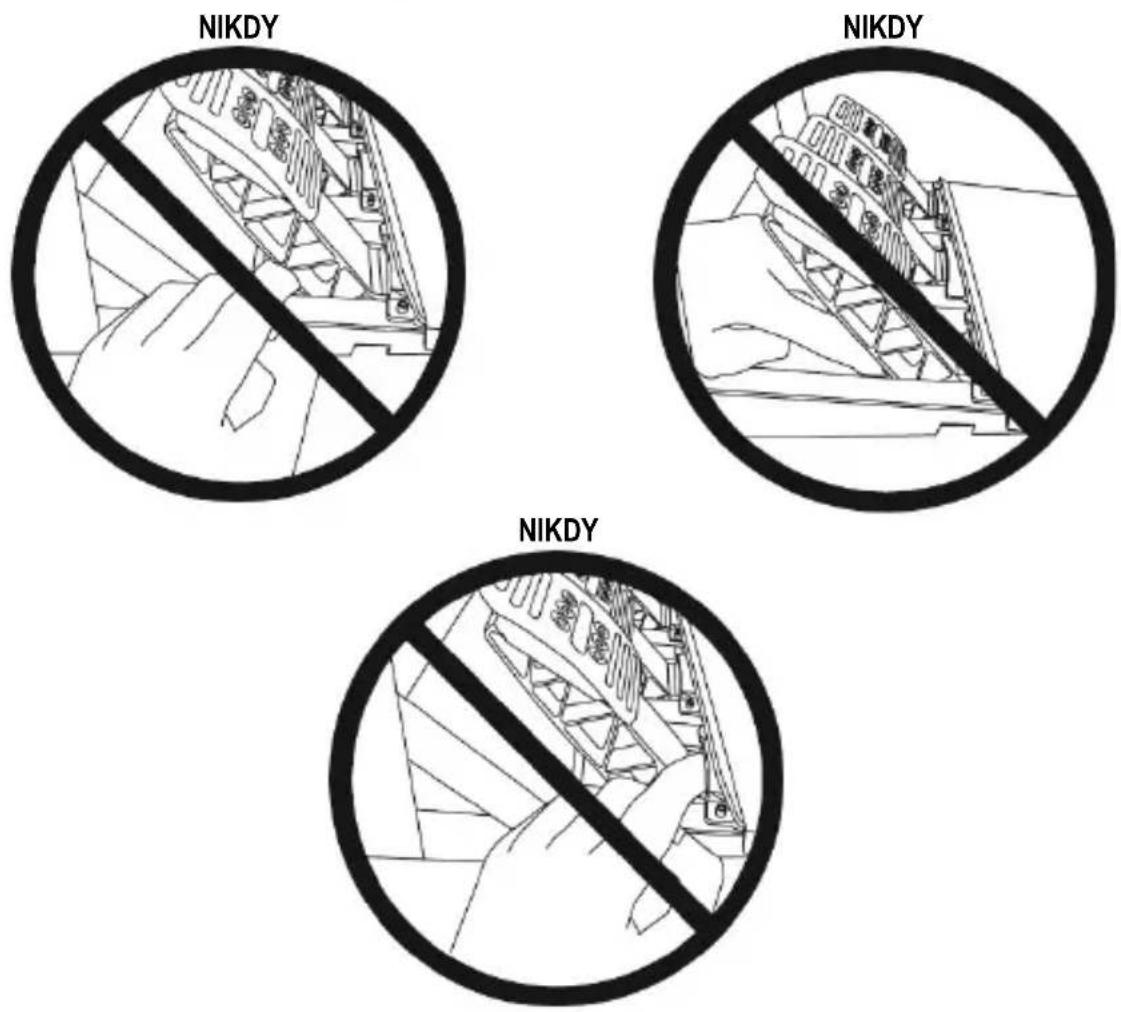

Varovanie – Nebezpečenstvo privretia do pedálovej sady počas hrania

* Počas hrania nikdy nedávajte prsty na boky pedálov alebo do ich blízkosti.
* Počas hrania nikdy nedávajte prsty na zadnú základňu pedálu alebo do jej blízkosti.
* Počas hrania nikdy nedávajte prsty na prednú základňu pedálu alebo do jej blízkosti.

AUTOMATICKÁ KALIBRÁCIA SADY PEDÁLOV

DÔLEŽITÉ

• Nikdy nepripájajte ani neodpájajte sadu pedálov od základne volantu, kým je volant pripojený ku konzole alebo počítaču, alebo počas hrania, aby sa predišlo problémom s kalibráciou.
  = Pred pripojením volantu ku konzole alebo PC vždy najprv pripojte pedálový set ku volantu.

- Po dokončení kalibrácie pretekárskeho volantu a spustení hry sa pedále po niekol'kých stlačeniach automaticky skalibrujú.

- Nikdy nestláčajte pedále počas fázy autokalibrácie pretekárskeho volantu alebo počas načítania hry! Môže to mať za následok nesprávnu kalibráciu.

- Ak Váš pretekársky volant a/alebo sada pedálov nefungujú správne alebo ak sa zdá, že sú nesprávne kalibrované: Vypnite konzolu alebo počítač a úplne odpojte pretekársky volant. Potom znova pripojte všetky káble (vrátane napájacieho kábla a pedálovej súpravy) a reštartujte konzolu alebo počítač a Vašu hru.

PRIPOJENIE SADY PEDÁLOV K PODPERE ALEBO KU KOKPITU

Sadu pedálov je možné pripevnit' na rôzne kompatibilné podpery (predávajú sa samostatne) pomocou piatich otvorov so závitom typu M6 umiestnených pod základňou. Za týmto účelom, zaskrutkujte najmenej dve skrutky M6 (nie sú súčasťou balenia) cez podpornú poličku a do otvorov so závitom na spodnej strane základne sady pedálov.

Dôležité: dĺžka skrutiek M6 nesmie prekročit hrúbku Vašej podpery o viac ako 0,47 palca / 12 mm, aby nedošlo k poškodeniu vnútorných komponentov sady pedálov.

Schémy nastavenia sady pedálov pre kokpity a d'alšie podpery sú k dispozícii na https://support.thrustmaster.com: kliknite na položku Racing Wheels (Pretekárske volanty) / T3PM a potom na položku Template - Cockpit setup (Šablóna - Nastavenie kokpitu).

NASTAVENIE SADY PEDÁLOV

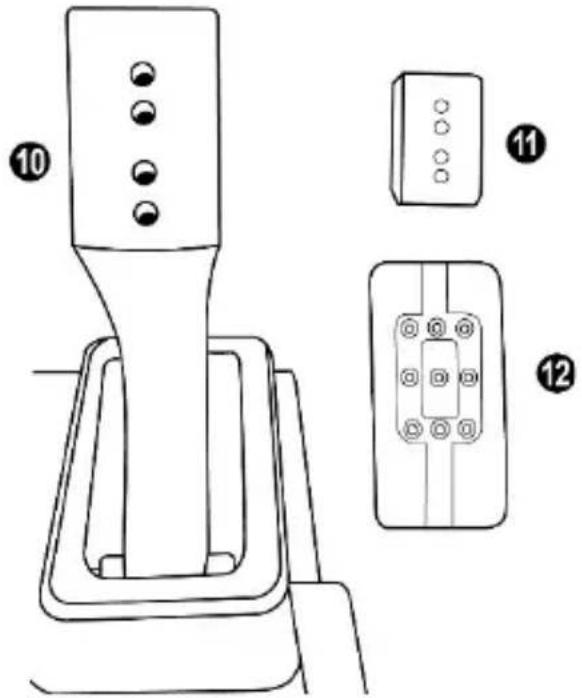

• Rameno pedála (10) s dvoma perforáciami.
• Plastovú podperu vrchnej časti(11) (je medzi vrchnou čast'ou a ramenom) so štyrmi perforáciami.
• Kovovú vrchnú časť (12) s viacerými perforáciami (devät' pre plynový pedál - šest' pre brzdu - šest' pre spojku).

UPOZORNENIE: Aby ste sa vyhli problémom s kalibráciou, pred vykonaním akýchkol'vek úprav pedálovej sady, vždy odpojte USB kábel Vášho volantu od konzoly alebo počítača.

• Pomocou priloženého 2,5 mm imbusového kl'úča (3) odskrutkujte dve skrutky držiace kovovú vrchnú časť (12) a jej podperu (11) na mieste.
• Vyberte požadovanú výšku, potom zaskrutkujte a znovu utiahnite skrutky tak, aby kovová vrchná časť (12) a jej podpera (11) pevne držali na svojom mieste.

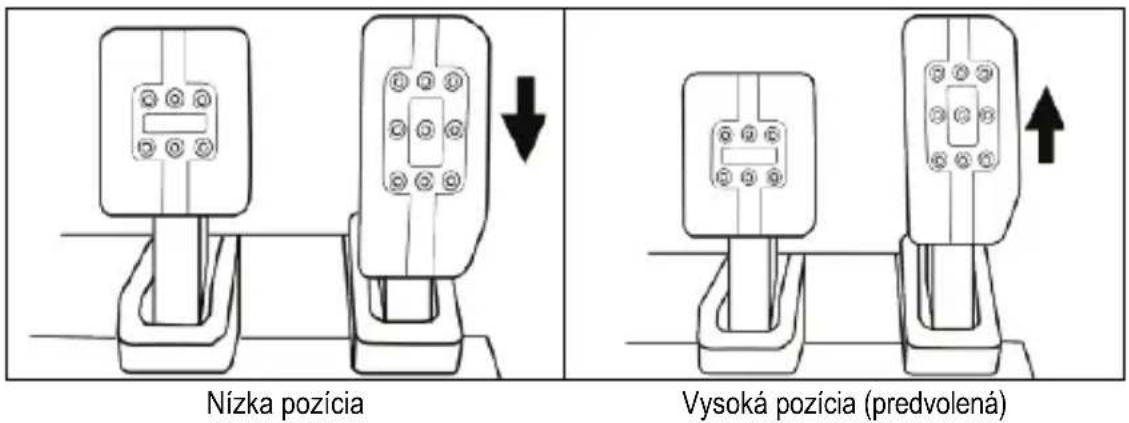

Nízka pozícia Vysoká pozícia (predvolená)

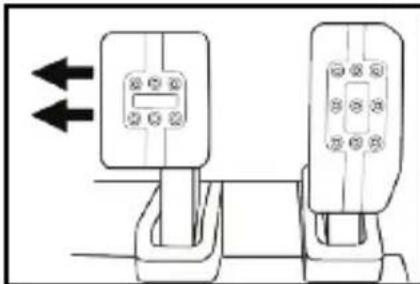

Nastavenie ROZOSTUPU troch pedálov

• Pomocou dodaného 2,5 mm imbusového klůča (3) odskrutkujte dve skrutky držiace kovovú vrchnú časť (12) a jej podperu (11) na mieste.
• Vyberte si preferovanú polohu (doľava, na stred alebo doprava), potom zaskrutkujte a znovu utiahnite skrutky tak, aby kovová vrchná časť (12) a jej podpera (11) pevne držali na svojom mieste.

Príklady ilustrujúce brzdový pedál:

Počet možných rozostupov na pedál:

• Pomocou dodaného 2,5 mm imbusového klúča (3) odskrutkujte dve skrutky držiace kovovú vrchnú časť (12) a jej podperu (11) na mieste.
• Otočte plastovú podperu hlavy (11) o 180°, potom zaskrutkujte a znovu utiahnite skrutky tak, aby kovová vrchná časť (12) a jej podpera (11) pevne držali na svojom mieste.

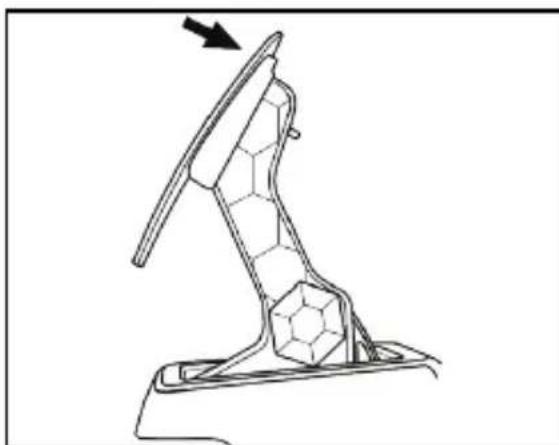

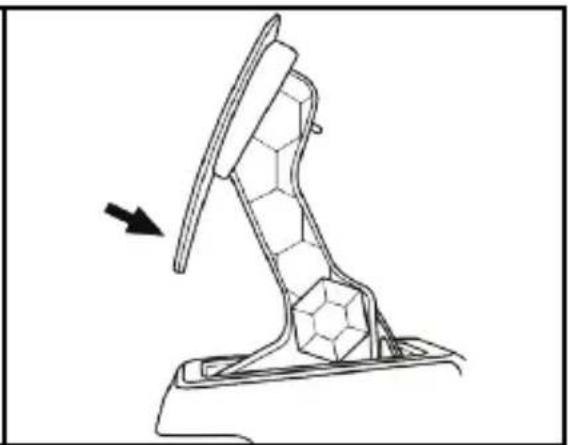

Príklady ilustrujúce plynový pedál:

Menej sklonená poloha (predvolená)

Viac sklonená poloha

ZAHRNUTÁ SADA BRZDOVÝCH PRUŽÍN 4 možné konfigurácie a nastavenia pre silu brzdného tlaku

Tento režim Vám umožňuje zažit' iný pocit a odpor pri brzdení. Môžete si zvolit', či si ho chcete nainštalovať alebo nie, podľa Vašich preferencii.

Brzdný odpor Mäkký		Stredný (predvolený)	Tvrdý Veľmi	tvrdý
Odporúčané použitie	Stôl	Stôl	Podpera pedálovej sady	Kokpit
Mäkká strieborná pružina (8)	x	x
Biely tlmiaci krúžok z elastoméru (6)		x		x
Tvrdá čierna pružina (2)			x	x

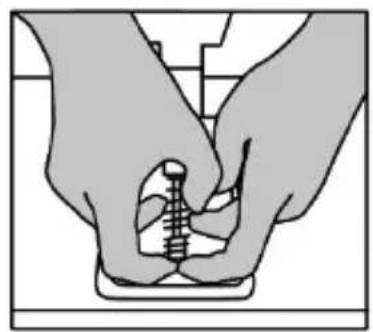

1. Silným potiahnutím za dolnú plastovú vymedzovaciu vložku (9) stlačíte pružinu a vytiahnete tyč pružiny (4) z jej miesta.

Metóda 1:

1. Znovu umiestnite rôzne prvky na tyč na uchytenie pružiny (4).

Začnite spodnou plastovou vymedzovacou vložkou (9), vyberte si pružinu (2) alebo (8) a potom hornú plastovú vymedzovaciu vložku (7).

1. Po zvolenej konfigurácii nainštalujte tlmiaci krúžok z elastoméru (6).

2. Nastavte hornú maticu s podložkou (5) a umiestnite ju na svoje miesto.

3. Silne stlačte pružinu, aby ste mohli na miesto umiestnit' tyč na uchytenie pružiny (4)

Video, ktoré ukazuje, ako zmenit' pružinu, je k dispozícii na https://support.thrustmaster.com: kliknite na položku Racing Wheels (Pretekárske volanty) / T3PM.
