T3PM - Contrôleur THRUSTMASTER - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Pédalier pour volant de simulation
Marque	THRUSTMASTER
Modèle	T3PM
Compatibilité	Bases de volant Thrustmaster pour PC, PlayStation et Xbox
Nombre de pédales	3 (accélérateur, frein, embrayage)
Réglage de la hauteur	Oui, via clé Allen 2,5 mm (plusieurs positions)
Réglage de l'écartement	Oui, 3 positions par pédale
Réglage de l'inclinaison	Oui, 2 positions par pédale
Ressort de frein interchangeable	Oui, 4 configurations : souple, medium, dur, ultra dur (kit inclus)
Calibration	Automatique lors de la connexion
Fixation sur support	Via 5 pas de vis M6 (vis non fournies)
Câble de connexion	RJ12 vers la base du volant
Alimentation	Via la base du volant (aucune alimentation externe)
Matériau des têtes de pédale	Métal
Accessoires fournis	Clé Allen 2,5 mm, ressort dur supplémentaire, tige de maintien, entretoises, tampon élastomère
Entretien et nettoyage	Nettoyer avec un chiffon doux et sec. Ne pas utiliser de produits abrasifs ou de solvants.
Sécurité	Ne pas utiliser pieds nus ou en chaussettes. Risque de pincement. Tenir hors de portée des enfants.
Garantie	2 ans (UE) à compter de la délivrance (voir conditions)
Certifications	CE, FCC
Pays de fabrication	Chine

FOIRE AUX QUESTIONS - T3PM THRUSTMASTER

Comment calibrer les pédales du T3PM ?

La calibration est automatique. Branchez d'abord le pédalier à la base du volant, puis connectez le volant à la console/PC. Une fois le volant autocalibré, appuyez quelques fois sur chaque pédale en jeu. Ne pas appuyer sur les pédales pendant l'autocalibration du volant.

Puis-je régler la hauteur des pédales ?

Oui, pour chaque pédale, utilisez la clé Allen 2,5 mm fournie pour dévisser la tête métallique, choisir la position haute ou basse, puis revisser.

Comment ajuster l'écartement entre les pédales ?

Dévissez la tête métallique avec la clé Allen, déplacez-la vers la gauche, le centre ou la droite (3 positions par pédale), puis revissez.

Comment modifier l'inclinaison des pédales ?

Dévissez la tête, retournez le support de tête plastique de 180°, puis revissez. Deux possibilités : inclinaison normale ou plus inclinée.

Comment changer la résistance de la pédale de frein ?

Le kit de ressort inclus permet 4 configurations : souple, medium, dur, ultra dur. Suivez la méthode de montage : compressez le ressort pour retirer la tige, repositionnez les éléments (entretoises, ressort, tampon élastomère) et remettez la tige en place.

Puis-je utiliser le pédalier sans chaussures ?

Non, pour des raisons de sécurité, ne jouez pas pieds nus ou en chaussettes. Thrustmaster décline toute responsabilité en cas de blessure.

Comment fixer le pédalier sur un cockpit ?

Utilisez au moins deux vis M6 (non fournies) d'une longueur n'excédant pas l'épaisseur du support +12 mm. Vissez dans les pas de vis situés sous la base.

Que faire si les pédales ne fonctionnent pas correctement ?

Éteignez la console/PC, débranchez entièrement le volant, reconnectez tous les câbles (pédalier, alimentation), puis redémarrez. Si le problème persiste, contactez le Support Technique.

Le T3PM est-il compatible avec toutes les bases Thrustmaster ?

Le T3PM est compatible avec les bases de la gamme Thrustmaster pour PC, PlayStation et Xbox via le connecteur RJ12. Vérifiez la compatibilité sur le site officiel.

Comment nettoyer le pédalier T3PM ?

Utilisez un chiffon doux et sec. N'utilisez pas de produits abrasifs, de solvants ou de liquides. Débranchez le pédalier avant nettoyage.

MODE D'EMPLOI T3PM THRUSTMASTER

1 Pédalier
2 Ressort dur supplémentaire (noir)
3 Clé Allen 2,5 mm
4 Tige de maintien du ressort
5 Tête de maintien supérieure avec rondelle

6 Tampon élastomère (blanc – Shore 70)

7 Entretoise plastique supérieure (rouge)

8 Ressort souple (argent – monté par défaut)

9 Entretoise plastique inférieure (rouge)

AVERTISSEMENT

Avant d'utiliser ce produit, lisez attentivement cette documentation et conservez-la pour pouvoir la consulter ultérieurement.

Pour des raisons de sécurité, ne jouez pas pieds nus ou en chaussettes lorsque vous utilisez le pédalier.

THRUSTMASTER® DECLINE TOUTE RESPONSABILITE EN CAS DE BLESSURE SUITE A UNE UTILISATION DU PEDALIER SANS CHAUSSURES.

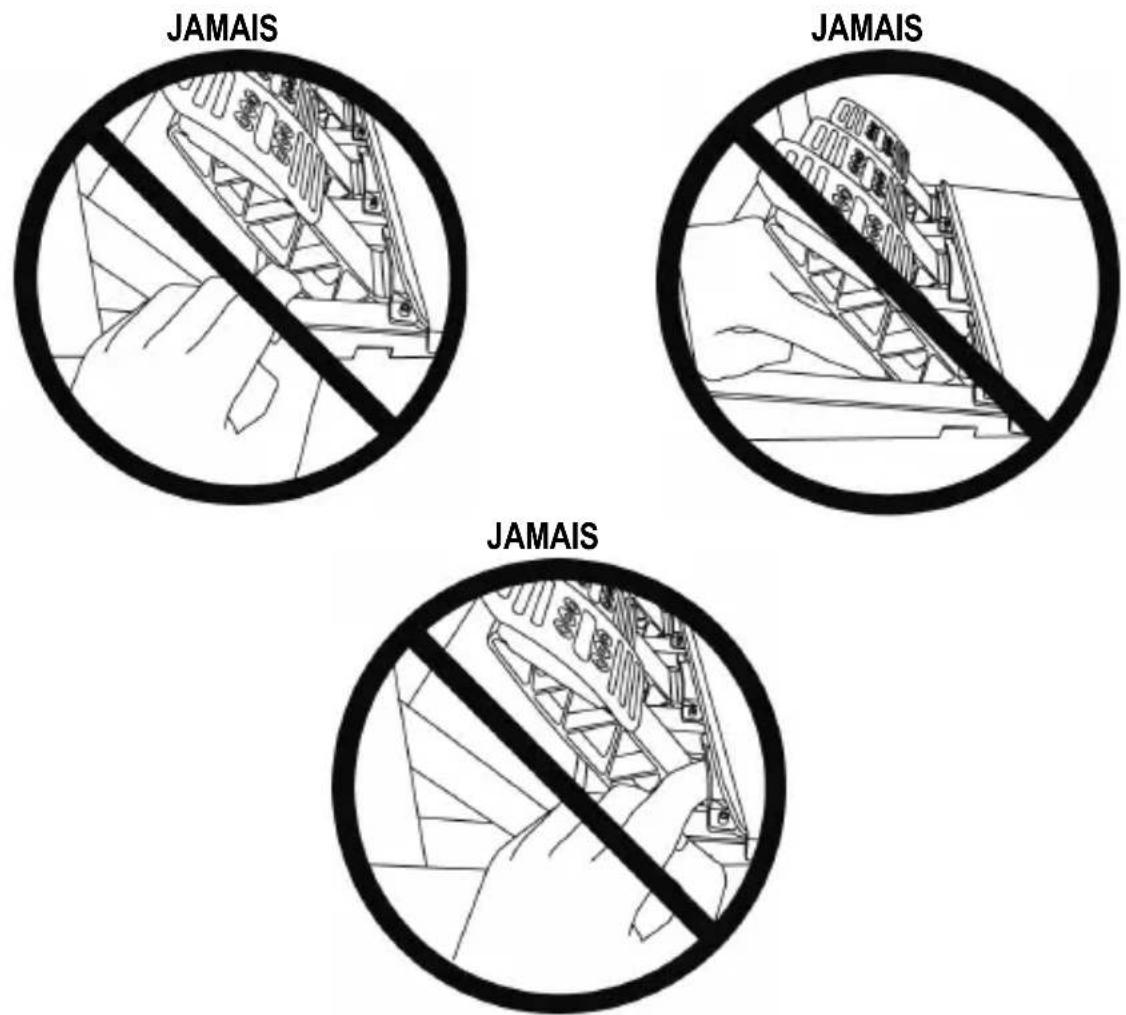

Avertissement – Risque de pincement au niveau du pédalier lors des phases de jeu

* Laissez le pédalier hors de portée des enfants.
* Lors des phases de jeu, ne placez jamais vos doigts sur ou à proximité des côtés des pédales.
* Lors des phases de jeu, ne placez jamais vos doigts sur ou à proximité de la base arrière des pédales.
* Lors des phases de jeu, ne placez jamais vos doigts sur ou à proximité de la base avant des pédales.

CALIBRAGE AUTOMATIQUE DES PEDALES

• Ne branchez ou débranchez jamais le pédalier de la base du volant lorsque celui-ci est connecté à la console ou au PC, ou en cours de jeu, pour ne pas fausser la calibration.
  = Branchez toujours le pédalier avant de relier le volant à la console ou au PC.

- Une fois le volant autocalibré et le jeu lancé, les pédales se calibrent automatiquement après quelques pressions.

- Lors des phases d'autocalibration de la roue du volant et lorsque votre jeu se lance, n'appuyez jamais sur les pédales, au risque de fausser la calibration.

- Si vos pédales ne fonctionnent pas correctement ou semblent mal calibrées, éteignez votre console ou votre PC, déconnectez entièrement votre volant, reconnectez tous les câbles (avec le câble d'alimentation secteur et le pédalier), redémarrez et relancez votre jeu.

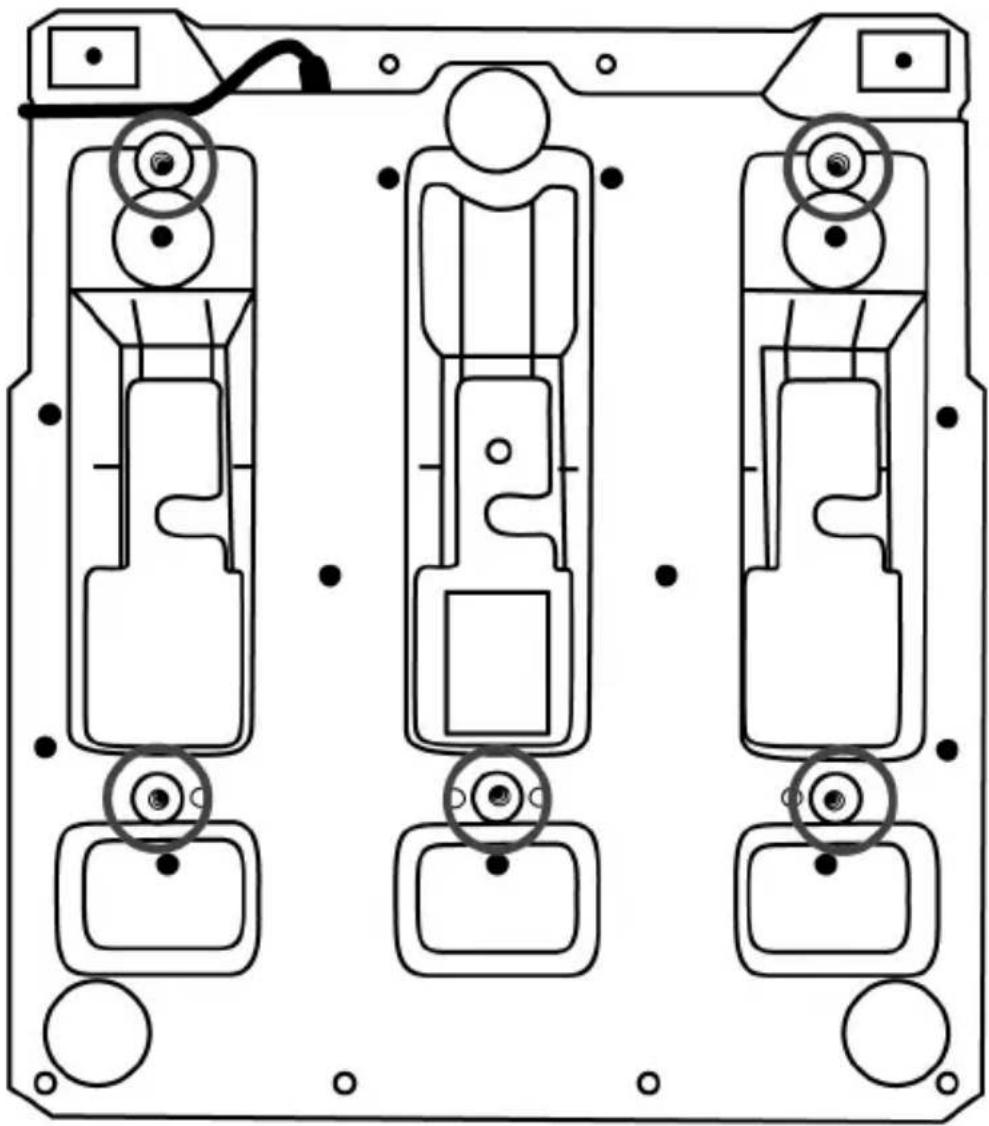

FIXATION DU PÉDALIER SUR UN SUPPORT OU UN COCKPIT

Le pédalier peut être fixé sur divers supports compatibles (vendus séparément) via cinq pas de vis type M6 situés sous sa base. Pour ce faire : vissez au minimum deux vis M6 (non fournies) dans la tablette du support et dans les pas de vis du pédalier.

Important

La longueur des vis M6 ne doit pas dépasser l'épaisseur de votre support +12 mm afin de ne pas endommager les composants internes du pédalier.

Le plan d'implantation du pédalier pour les supports est disponible sur https://support.thrustmaster.com : cliquez sur Volants / T3PM, puis sur Template - Cockpit Setup.

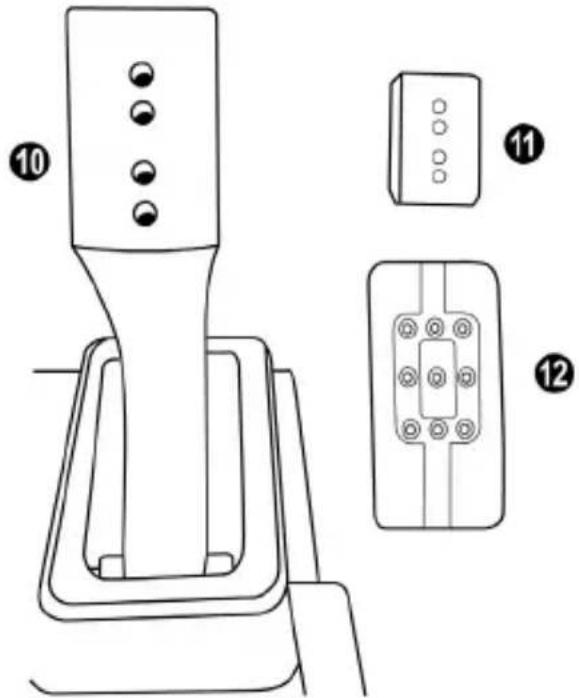

REGLAGES DU PEDALIER

Chacune des 3 pédales comprend :

• Un bras de pédale (10) avec 2 perforations.
• Un support de tête plastique (11) (placé entre la tête et le bras) avec 4 perforations.
• Une tête métallique (12) avec plusieurs perforations (9 pour l'accélérateur – 6 pour le frein – 6 pour l'embrayage).

ATTENTION : Pour éviter tout problème de calibration, débranchez toujours le câble USB de votre volant avant d'effectuer des réglages sur votre pédalier.

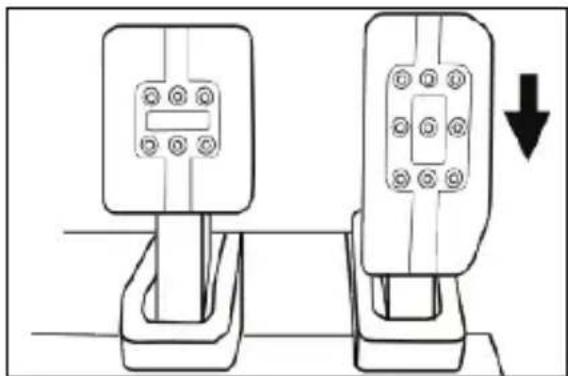

Ajuster la HAUTEUR de la pédale d'accélérateur

• A l'aide de la clé Allen 2,5 mm fournie (3), dévissez les 2 vis maintenant la tête métallique (12) et son support (11).
• Choisissez ensuite votre position en hauteur, puis revissez le tout.

Position haute (par défaut)

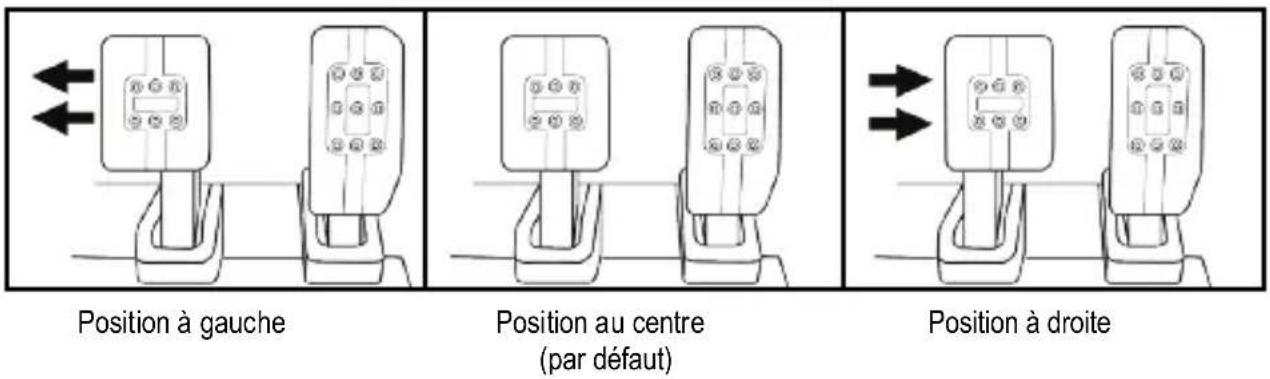

Ajuster l'ECARTEMEMENT des 3 pédales

• A l'aide de la clé Allen 2,5 mm fournie (3), dévissez les 2 vis maintenant la tête métallique (12) et son support (11).
• Choisissez ensuite votre position (à gauche, au centre ou à droite), puis revissez le tout.

Exemples ici avec la pédale de frein :

Nombre de positions en écartement possibles par pédale :

• 3 pour la pédale d'accélérateur
• 3 pour la pédale de frein
• 3 pour la pédale d'embrayage

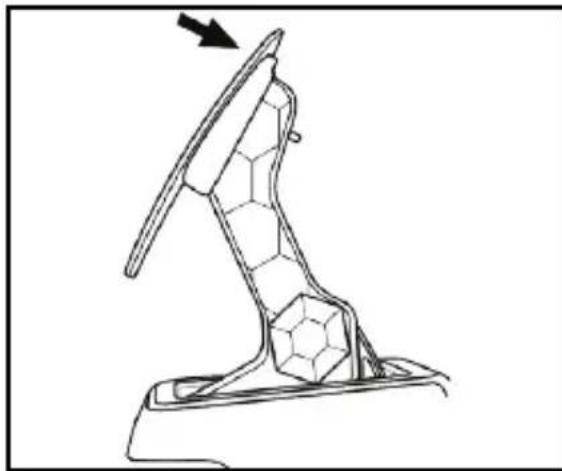

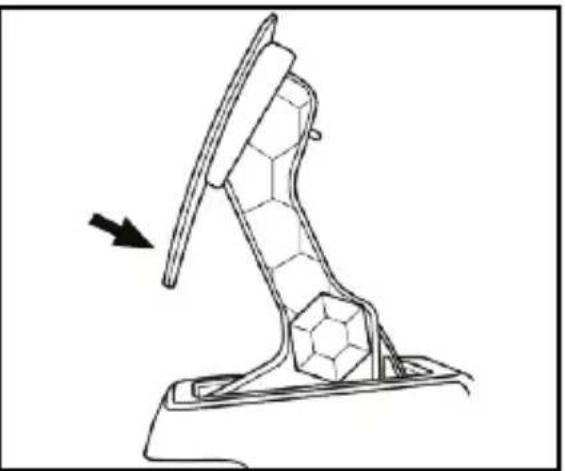

Ajuster l'INCLINAISON des pédales

• A l'aide de la clé Allen 2,5 mm fournie (3), dévissez les 2 vis maintenant la tête métallique (12) et son support (11).
• Retournez ensuite le support de tête plastique (11) de 180°, puis revissez le tout.

Exemples ici avec la pédale d'accélérateur :

Position moins inclinée (par défaut)

Position plus inclinée

Nombre de positions d'inclinaison possibles par pédale :

• 2 pour la pédale d'accélérateur
• 2 pour la pédale de frein
• 2 pour la pédale d'embrayage

KIT de ressort de frein inclus.

4 configurations et réglages possibles pour la force de pression du frein.

Ce MOD permet d'apporter un feeling et une résistance différents lors des freinages.

Il appartiendra à chacun de l'installer ou non en fonction de ses préférences.

Resistance Frein	Souple	Medium (par défaut)	Dur Ultra Dur
Utilisation recommandée	Bureau	Bureau	Support de pédalier	Cockpit
Ressort souple argent (8)	x	x
Tampon élastomère blanc (6)		x		x
Ressort dur noir (2)			x	x

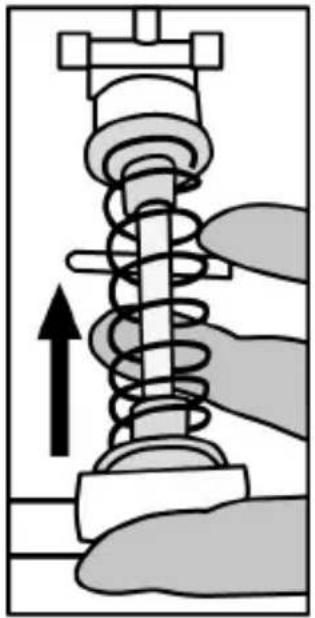

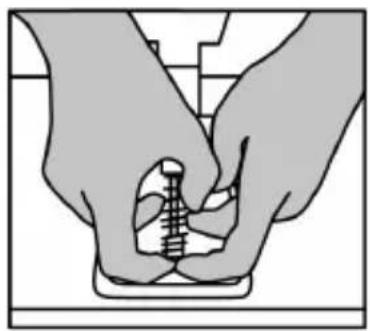

1. Tirez fortement sous l'entretoise inférieure (9) pour compressor le ressort et sortir la tige de maintien du ressort (4) de son emplacement.

Méthode 1 :

1. Repositionnez les différents éléments sur la tige de maintien (4).

Commencez par l'entretoise plastique inférieure (9), le ressort de votre choix (2) ou (8), puis l'entretoise plastique supérieure (7).

1. Suivant votre configuration choisie, installez le tampon élastomère (6).

2. Ajoutez la tête de maintien supérieure avec rondelle (5) et positionnez-la dans son emplacement.

3. Compressez fortement le ressort pour remettre en place la tige de maintien du ressort (4) dans son emplacement.

Une vidéo de montage du ressort est disponible sur https://support.thrustmaster.com : cliquez sur Volants / T3PM.

Dans le monde entier, Guillemot Corporation S.A., ayant son siège social Place du Granier, B.P. 97143, 35571 Chantepie, France (ci-après « Guillemot ») garantit au consommateur que le présent produit Thrustmaster est exempt de défaut matériel et de vice de fabrication, et ce, pour une période de garantie qui correspond au délai pour intenter une action en conformité de ce produit. Dans les pays de l'Union Européenne, ce délai est de deux (2) ans à compter de la délivrance du produit Thrustmaster. Dans les autres pays, la durée de la période de garantie correspond au délai pour intenter une action en conformité du produit Thrustmaster selon la législation en vigueur dans le pays où le consommateur avait son domicile lors de l'achat du produit Thrustmaster (si une telle action en conformité n'existe pas dans ce pays alors la période de garantie est de un (1) an à compter de la date d'achat d'origine du produit Thrustmaster).

Si, au cours de la période de garantie, le produit semble défectueux, contactez immédiatement le Support Technique qui vous indiquera la procédure à suivre. Si le défaut est confirmé, le produit devra être retourné à son lieu d'achat (ou tout autre lieu indiqué par le Support Technique).

Dans le cadre de la garantie, le consommateur bénéficiera, au choix du Support Technique, d'un remplacement ou d'une remise en état de marche du produit défectueux. Si, pendant la période de garantie, le produit Thrustmaster fait l'objet d'une telle remise en état, toute période d'immobilisation d'au moins sept jours vient s'ajouter à la durée de la garantie qui restait à courir (cette période court à compter de la demande d'intervention du consommateur ou de la mise à disposition pour remise en état du produit en cause, si cette mise à disposition est postérieure à la demande d'intervention). Lorsque la loi applicable l'autorise, toute responsabilité de Guillemot et ses filiales (y compris pour les dommages indirects) se limite à la remise en état de marche ou au remplacement du produit Thrustmaster. Lorsque la loi applicable l'autorise, Guillemot exclut toutes garanties de qualité marchande ou d'adaptation à un usage particulier.

Cette garantie ne s'appliquera pas : (1) si le produit a été modifié, ouvert, altéré, ou a subi des dommages résultant d'une utilisation inappropriée ou abusive, d'une négligence, d'un accident, de l'usure normale, ou de toute autre cause non liée à un défaut matériel ou à un vice de fabrication (y compris, mais non limitativement, une combinaison du produit Thrustmaster avec tout élément inadapté, notamment alimentations électriques, batteries, chargeurs, ou tous autres éléments non-fournis par Guillemot pour ce produit) ; (2) si le produit a été utilisé en dehors du cadre privé, à des fins professionnelles ou commerciales (salles de jeu, formations, compétitions, par exemple). (3) en cas de non respect des instructions du Support Technique ; (4) aux logiciels, lesdits logiciels faisant l'objet d'une garantie spécifique ; (5) aux consommables (éléments à remplacer pendant la durée de vie du produit : piles, coussinets de casque audio, par exemple) ; (6) aux accessoires (câbles, étuis, housses, sacs, dragonnes, par exemple) ; (7) si le produit a été vendu aux enchères publiques.

Cette garantie n'est pas transférable.

Les droits légaux du consommateur au titre de la législation applicable dans son pays à la vente de biens de consommation ne sont pas affectés par la présente garantie.

Par exemple, en France, indépendamment de la présente garantie, le vendeur reste tenu de la garantie légale de conformité mentionnée aux articles L. 217-4 à L.217-12 du code de la consommation et de celle relative aux défauts (vices cachés) de la chose vendue, dans les conditions prévues aux articles 1641 à 1648 et 2232 du code civil. La loi applicable (c'est-à-dire la loi française) impose de reproduire les extraits de la loi française suivants:

Article L. 217-4 du code de la consommation:

Le vendeur livre un bien conforme au contrat et répond des défauts de conformité existant lors de la délivrance.

Il répond également des défauts de conformité résultant de l'emballage, des instructions de montage ou de l'installation lorsque celle-ci a été mise à sa charge par le contrat ou a été réalisée sous sa responsabilité.

Article L. 217-5 du code de la consommation:

Le bien est conforme au contrat :

1° S'il est propre à l'usage habituellement attendu d'un bien semblable et, le cas échéant :
- s'il correspond à la description donnée par le vendeur et possède les qualités que celui-ci a présentées à l'acheteur sous forme d'échantillon ou de modèle ;
- s'il présente les qualités qu'un acheteur peut légitimement attendre eu égard aux déclarations publiques faites par le vendeur, par le producteur ou par son représentant, notamment dans la publicité ou l'étiquetage ;
2° Ou s'il présente les caractéristiques définies d'un commun accord par les parties ou est propre à tout usage spécial recherché par l'acheteur, porté à la connaissance du vendeur et que ce dernier a accepté.

Article L. 217-12 du code de la consommation:

L'action résultant du défaut de conformité se prescrit par deux ans à compter de la délivrance du bien.

Article L. 217-16 du code de la consommation:

Lorsque l'acheteur demande au vendeur, pendant le cours de la garantie commerciale qui lui a été consentie lors de l'acquisition ou de la réparation d'un bien meuble, une remise en état couverte par la garantie, toute période d'immobilisation d'au moins sept jours vient s'ajouter à la durée de la garantie qui restait à courir.

Cette période court à compter de la demande d'intervention de l'acheteur ou de la mise à disposition pour réparation du bien en cause, si cette mise à disposition est postérieure à la demande d'intervention.

Article L. 1641 du code civil:

Le vendeur est tenu de la garantie à raison des défauts cachés de la chose vendue qui la rendent impropre à l'usage auquel on la destine, ou qui diminuent tellement cet usage que l'acheteur ne l'aurait pas acquise, ou n'en aurait donné qu'un moindre prix, s'il les avait connus.

Article L. 1648 alinéa 1

er du code civil:

L'action résultant des vices rédhibitoires doit être intentée par l'acquéreur dans un délai de deux ans à compter de la découverte du vice.

Stipulations additionnelles à la garantie

Pendant la période de garantie, Guillemot ne fournira, en principe, pas de pièce détachée car le Support Technique est seul habilité tant à ouvrir qu'à remettre en état tout produit Thrustmaster (à l'exception des remises en état que le Support Technique demanderait, par instructions écrites, au consommateur d'effectuer -par exemple en raison de la simplicité et de l'absence de confidentialité du processus de remise en état-, en lui fournissant, le cas échéant, la ou les pièces détachées nécessaires).

Compte tenu de ses cycles d'innovation et pour préserver ses savoir-faire et secrets, Guillemot ne fournira, en principe, ni notice de remise en état, ni pièce détachée pour tout produit Thrustmaster dont la période de garantie est expirée.

Aux États-Unis d'Amérique et au Canada, la présente garantie est limitée au mécanisme interne et au boîtier externe du produit. En aucun cas, Guillemot ou ses sociétés affiliées ne sauraient être tenues responsables envers qui que ce soit de tous dommages indirects ou dommages accessoires résultant du non respect des garanties expresses ou implicites. Certains États/Provinces n'autorisent pas la limitation sur la durée d'une garantie implicite, ou l'exclusion ou la limitation de responsabilité pour les dommages indirects ou accessoires, de sorte que les limitations ou exclusions ci-dessus peuvent ne pas vous être applicables. Cette garantie vous confère des droits spécifiques ; vous pouvez également bénéficier d'autres droits qui peuvent différer d'un État/Province à l'autre.

Responsabilité

Lorsque la loi applicable l'autorise, Guillemot Corporation S.A. (ci-après « Guillemot ») et ses filiales excluent toute responsabilité pour tous dommages causés par un ou plusieurs des faits suivants: (1) le produit a été modifié, ouvert, altéré, (2) l'irrespect des instructions de montage, (3) l'utilisation inappropriée ou abusive, la négligence, l'accident (un choc, par exemple), (4) l'usure normale du produit, (5) l'utilisation du produit en dehors du cadre privé, à des fins professionnelles ou commerciales (salles de jeu, formations, compétitions, par exemple). Lorsque la loi applicable l'autorise, Guillemot et ses filiales excluent toute responsabilité pour tout dommage dont la cause n'est pas liée à un défaut matériel ou à un vice de fabrication du produit (y compris, mais non limitativement, tout dommage causé directement ou indirectement par tout logiciel, ou par une combinaison du produit Thrustmaster avec tout élément inadapté, notamment alimentations électriques, batteries, chargeurs, ou tous autres éléments non-fournis par Guillemot pour ce produit).

Déclaration de conformité

UTILISATEURS CANADIENS :

Cet appareil numérique de la classe B respecte toutes les exigences du Règlement sur le matériel brouilleur du Canada.

© 2021 Guillemot Corporation S.A. Tous droits réservés. Thrustmaster® est une marque déposée de Guillemot Corporation S.A. Toutes les autres marques sont la propriété de leurs propriétaires respectifs. Illustrations non contractuelles. Le contenu, la conception et les spécifications sont susceptibles de changer sans préavis et de varier selon les pays. Fabriqué en Chine.

RECOMMANDATION RELATIVE A LA PROTECTION DE L'ENVIRONNEMENT

Dans l'Union Européenne, au Royaume-Uni et en Turquie : En fin de vie, ce produit ne doit pas être éliminé avec les déchets ménagers normaux mais déposé à un point de collecte des déchets d'équipements électriques et électroniques en vue de son recyclage.

Ceci est confirmé par le symbole figurant sur le produit, le manuel utilisateur ou l'emballage.

En fonction de leurs caractéristiques, les matériaux peuvent être recyclés. Par le recyclage et par les autres formes de valorisation des déchets

d'équipements électriques et électroniques, vous contribuez de manière significative à la protection de l'environnement. Veuillez consulter les autorités locales qui vous indiqueront le point de collecte concerné.

Dans les autres pays : Veuillez-vous reporter aux législations locales relatives au recyclage des équipements électriques et électroniques.

Informations à conserver. Les couleurs et décorations peuvent varier.

Il est recommandé de retirer les attaches en plastique et les adhésifs avant d'utiliser le produit.

*Applicable à l'UE, au RU et à la Turquie uniquement
