T3PM - Controlador THRUSTMASTER - Manual de uso y guía de instrucciones gratis

Tipo de producto	Pedalier para volante de simulación
Marca	THRUSTMASTER
Modelo	T3PM
Compatibilidad	Bases de volante Thrustmaster para PC, PlayStation y Xbox
Número de pedales	3 (acelerador, freno, embrague)
Ajuste de altura	Sí, mediante llave Allen de 2,5 mm (varias posiciones)
Ajuste de separación	Sí, 3 posiciones por pedal
Ajuste de inclinación	Sí, 2 posiciones por pedal
Resorte de freno intercambiable	Sí, 4 configuraciones: suave, medio, duro, ultraduro (kit incluido)
Calibración	Automática al conectar
Fijación en soporte	Mediante 5 roscas M6 (tornillos no incluidos)
Cable de conexión	RJ12 hacia la base del volante
Alimentación	A través de la base del volante (sin alimentación externa)
Material de las cabezas de los pedales	Metal
Accesorios incluidos	Llave Allen de 2,5 mm, resorte duro adicional, varilla de sujeción, espaciadores, almohadilla de elastómero
Mantenimiento y limpieza	Limpiar con un paño suave y seco. No usar productos abrasivos ni disolventes.
Seguridad	No usar descalzo ni en calcetines. Riesgo de pellizco. Mantener fuera del alcance de los niños.
Garantía	2 años (UE) a partir de la entrega (ver condiciones)
Certificaciones	CE, FCC
País de fabricación	China

Preguntas frecuentes - T3PM THRUSTMASTER

¿Cómo calibrar los pedales del T3PM?

La calibración es automática. Primero conecte el pedalier a la base del volante, luego conecte el volante a la consola/PC. Una vez que el volante se haya autocalibrado, presione algunas veces cada pedal en el juego. No presione los pedales durante la autocalibración del volante.

¿Puedo ajustar la altura de los pedales?

Sí, para cada pedal, use la llave Allen de 2,5 mm incluida para destornillar la cabeza metálica, elegir la posición alta o baja, y luego volver a atornillar.

¿Cómo ajustar la separación entre los pedales?

Destornille la cabeza metálica con la llave Allen, muévala hacia la izquierda, el centro o la derecha (3 posiciones por pedal), y luego vuelva a atornillar.

¿Cómo modificar la inclinación de los pedales?

Destornille la cabeza, dé vuelta el soporte de cabeza de plástico 180°, y luego vuelva a atornillar. Dos posibilidades: inclinación normal o más inclinada.

¿Cómo cambiar la resistencia del pedal de freno?

El kit de resortes incluido permite 4 configuraciones: suave, medio, duro, ultraduro. Siga el método de montaje: comprima el resorte para retirar la varilla, reposicione los elementos (espaciadores, resorte, almohadilla de elastómero) y vuelva a colocar la varilla.

¿Puedo usar el pedalier sin zapatos?

No, por razones de seguridad, no juegue descalzo ni en calcetines. Thrustmaster declina toda responsabilidad en caso de lesión.

¿Cómo fijar el pedalier en un cockpit?

Utilice al menos dos tornillos M6 (no incluidos) de una longitud que no exceda el grosor del soporte +12 mm. Atornille en las roscas ubicadas debajo de la base.

¿Qué hacer si los pedales no funcionan correctamente?

Apague la consola/PC, desconecte completamente el volante, reconecte todos los cables (pedalier, alimentación), luego reinicie. Si el problema persiste, contacte al Soporte Técnico.

¿El T3PM es compatible con todas las bases Thrustmaster?

El T3PM es compatible con las bases de la gama Thrustmaster para PC, PlayStation y Xbox mediante el conector RJ12. Verifique la compatibilidad en el sitio oficial.

¿Cómo limpiar el pedalier T3PM?

Utilice un paño suave y seco. No use productos abrasivos, disolventes ni líquidos. Desconecte el pedalier antes de limpiar.

MANUAL DE USUARIO T3PM THRUSTMASTER

1 Juego de pedales
2 Muelle duro adicional (negro)
3 Llave Allen de 2,5 mm
4 Varilla de retención del muelle
5 Cabezal de retención superior con arandela

6 Anillo de amortiguación de elastómero (blanco - Shore 70)
7 Espaciador de plástico superior (rojo)
8 Muelle blando (plateado – instalado por defecto)
9 Espaciador de plástico inferior (rojo)

ADVERTENCIA

Antes de utilizar este producto, lee detenidamente este manual y conséralo para consultarlo posteriormente.

Por razones de seguridad, no uses nunca los pedales con los pies descalzos o únicamente con calcetines en los pies. THRUSTMASTER® DECLINA TODA RESPONSABILIDAD EN CASO DE LESIONES PRODUCTO DEL USO DE LOS PEDALES SIN CALZADO.

Advertencia – Peligro de pillarse los dedos con los pedales mientras se juega

* Mantén los pedales fuera del alcance de los niños.
* Cuando juegues, no pongas nunca los dedos en los lados de los pedales ni cerca de ellos.
* Cuando juegues, no pongas nunca los dedos sobre la base trasera de los pedales ni cerca de ella.
* Cuando juegues, no pongas nunca los dedos sobre la base delantera de los pedales ni cerca de ella.

CALIBRACIÓN AUTOMÁTICA DE LOS PEDALES

IMPORTANTE

• No conectes ni desconectes nunca los pedales de la base del volante cuando el volante esté conectado a la consola o al PC, ni durante las sesiones de juego, para evitar problemas de calibración.
  = Conecta siempre los pedales al volante antes de conectar el volante a la consola o al PC.
• Una vez que se ha realizado la calibración del volante de carreras y el juego se ha ejecutado, los pedales se calibran automáticamente tras presionarlos unas cuantas veces.
• ¡No presiones nunca los pedales durante la fase de autocalibración del volante de carreras ni mientras se está cargando un juego! Esto podría provocar una calibración incorrecta.
• Si el volante de carreras y los pedales no funcionan correctamente o la calibración parece incorrecta: Apaga el sistema, desconecta por completo el volante de carreras, vuelve a conectar todos los cables (utilizando el cable de fuente de alimentación y los pedales) y reinicia el sistema y el juego.

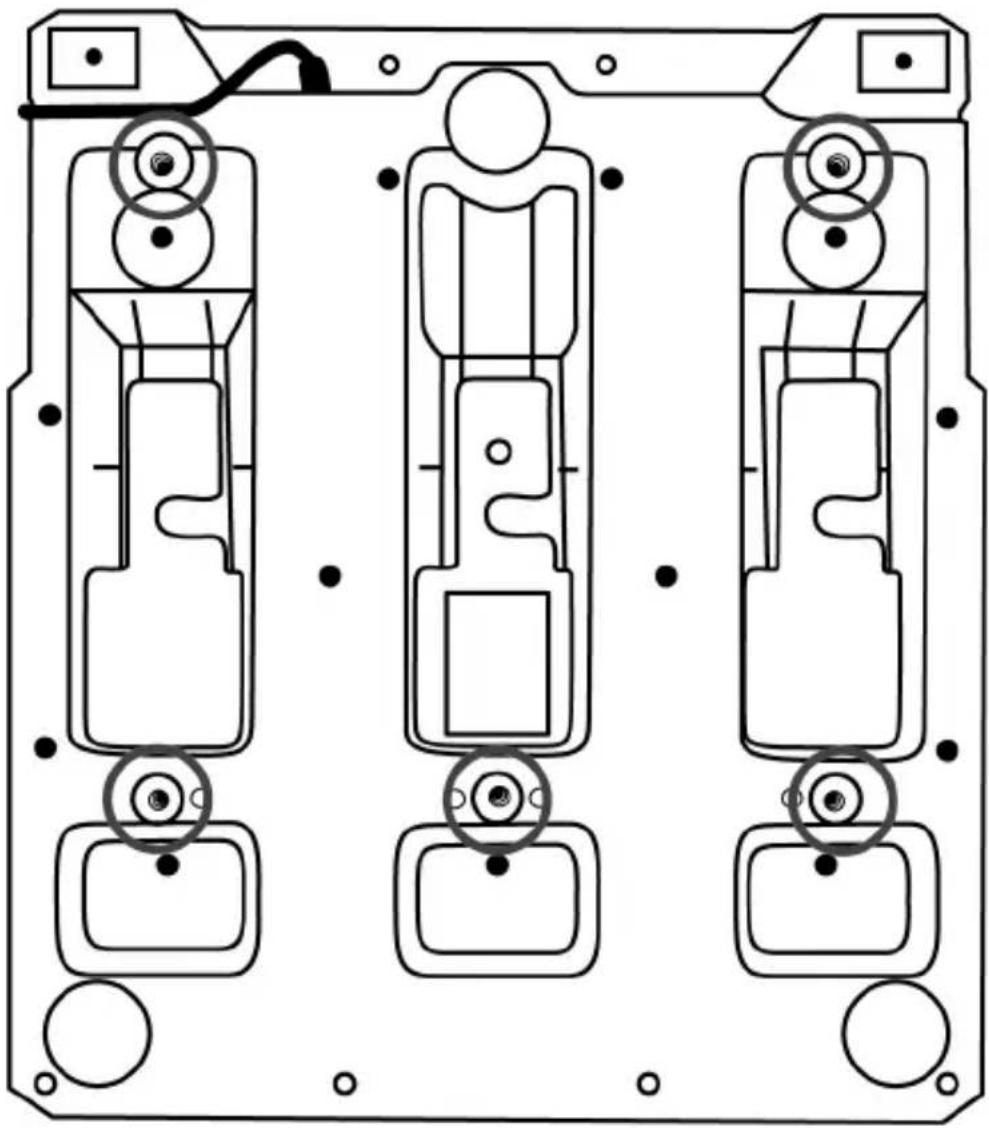

FIJACIÓN DE LOS PEDALES A UN SOPORTE O UNA CABINA

El juego de pedales se puede fijar a diversos soportes compatibles (vendidos por separado), usando los cinco agujeros con rosca M6 situados bajo la base. Para hacerlo, atornilla al menos dos tornillos M6 (no incluidos) a través del estante del soporte y en los agujeros roscados en la cara inferior de la base de los pedales.

Importante: la longitud de los tornillos M6 no debe superar el grosor de su soporte en más de 12 mm, para no correr el riesgo de dañar los componentes internos de los pedales.

Los diagramas de configuración de los pedales para cabinas y otros soportes están disponibles en https://support.thrustmaster.com : haz clic en Volantes de carreras / T3PM, y después en Template - Cockpit setup (Plantilla - Configuración de la cabina).

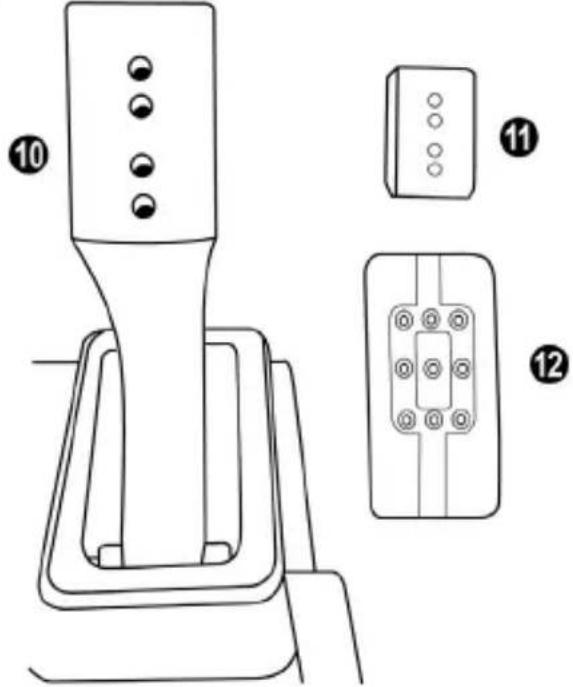

AJUSTE DE LOS PEDALES

Cada uno de los tres pedales incluye:

• Un brazo del pedal (10) con dos perforaciones.
• Un soporte de plástico del cabezal (11) (situado entre el cabezal y el brazo) con cuatro perforaciones.
• Un cabezal metálico (12) con varias perforaciones (nueve para el acelerador, seis para el freno y seis para el embrague).

ATENCIÓN: Para evitar problemas de calibración, asegúrate de desconectar siempre el cable USB del volante de la consola o del PC antes de hacer ajustes en los pedales.

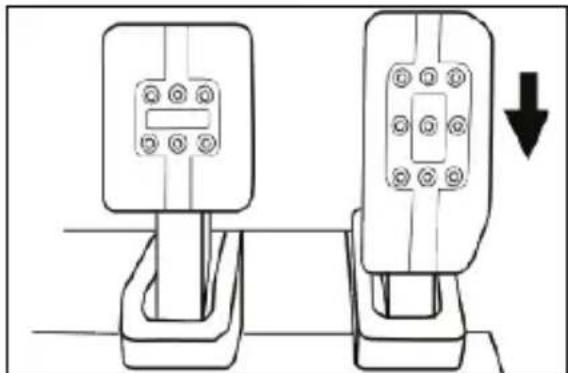

Ajuste de la ALTURA del pedal de gas

• Con la llave Allen de 2,5 mm incluida (3), desatornilla los dos tornillos que sujetan el cabezal metálico (12) y su soporte (11) en su sitio.
• Selecciona la posición de altura que prefieras y, después, sustituye y vuelve a apretar los tornillos de forma que el cabezal metálico (12) y su soporte (11) queden sujetos firmemente en su sitio.

Posición alta (predeterminada)

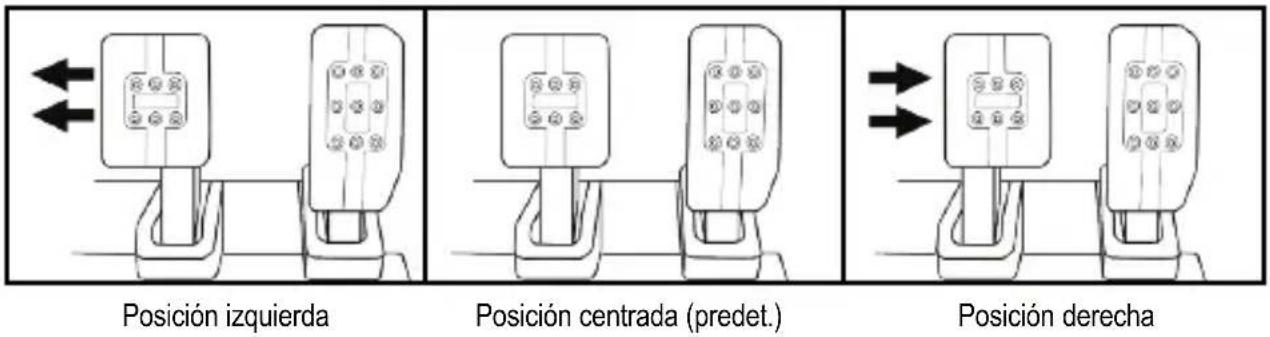

Ajuste del ESPACIADO de los tres pedales

• Con la llave Allen de 2,5 mm incluida (3), desatornilla los dos tornillos que sujetan el cabezal metálico (12) y su soporte (11) en su sitio.
• Selecciona la posición de altura que prefieras (a la izquierda, centrada o a la derecha) y, a continuación, sustituye y vuelve a apretar los tornillos de forma que el cabezal metálico (12) y su soporte (11) queden sujetos firmemente en su sitio.

Ejemplos que ilustran el pedal del freno:

Número de posiciones de espaciado posibles por pedal:

• Tres para el pedal de gas
• Tres para el pedal del freno
• Tres para el pedal del embrague

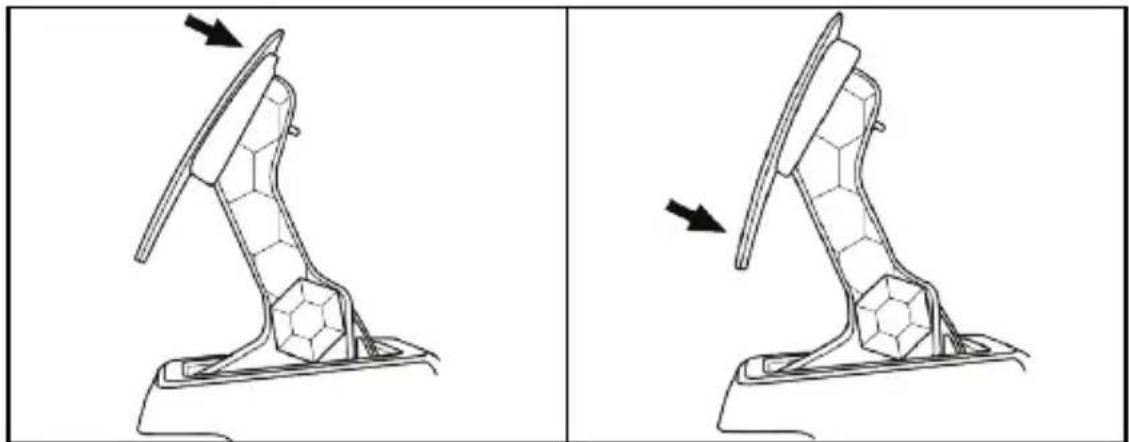

Ajuste de la INCLINACIÓN de los pedales

• Con la llave Allen de 2,5 mm incluida (3), desatornilla los dos tornillos que sujetan el cabezal metálico (12) y su soporte (11) en su sitio.
• Gira el soporte de plástico del cabezal (11) 180° y, después, sustituye y vuelve a apretar los tornillos de forma que el cabezal metálico (12) y su soporte (11) queden sujetos firmemente.

Ejemplos que ilustran el pedal de gas:

Posición más inclinada

Número de posiciones de inclinación posibles por pedal:

• Dos para el pedal de gas
• Dos para el pedal del freno
• Dos para el pedal del embrague

JUEGO DE MUELLES DEL FRENO INCLUIDOS

4 configuraciones y ajustes posibles para la fuerza de presión del freno

Este mod te permite experimentar una resistencia y sensación diferentes al frenar.

Puedes optar por instalarlo o no, según tus preferencias.

Resistencia del freno Suave		Media (predet.)	Dura Muy dura
Uso recomendado	Escritorio	Escritorio	Soporte de pedales	Cabina
Muelle plateado blando (8)	x	x
Anillo de amortiguación de elastómero blanco (6)		x		x
Muelle negro duro (2)			x	x

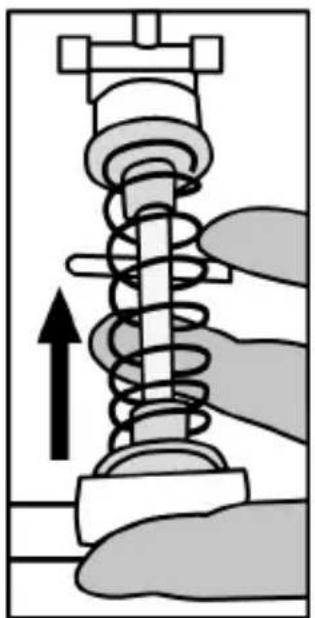

1. Tira con fuerza del espaciador de plástico inferior (9) para comprimir el muelle y retira la varilla de retención del muelle (4) de su ubicación.

Método 1:

1. Vuelve a colocar los diferentes elementos en la varilla de retención del muelle (4). Comienza con el espaciador de plástico inferior (9), el muelle que elijas (2) u (8), y luego el espaciador de plástico superior (7).
2. Después de la configuración seleccionada, instala el anillo de amortiguación de elastómero (6).
3. Ajusta el cabezal de retención superior con la arandela (5) y colócalo en su ubicación.
4. Comprime fuertemente el muelle para colocar la varilla de retención del muelle (4) en su ubicación.

Un video que muestra cómo cambiar el muelle está disponible en https://support.thrustmaster.com: haz clic en Volantes de carreras / T3PM.

INFORMACIÓN DE GARANTÍA AL CONSUMIDOR

En todo el mundo, Guillemot Corporation S.A., cuyo domicilio legal se encuentra en Place du Granier, B.P. 97143, 35571 Chantepie, Francia (en lo sucesivo "Guillemot") garantiza al consumidor que este producto de Thrustmaster estará libre de defectos de materiales y mano de obra, durante un período de garantía que corresponde al límite de tiempo para interponer una acción legal referida a la conformidad en relación con este producto. En los países de la Unión Europea, esto corresponde a un período de dos (2) años a partir de la entrega del producto de Thrustmaster. En otros países, el período de garantía corresponde al límite de tiempo para interponer una acción legal referida a la conformidad en relación con este producto de Thrustmaster según las leyes aplicables del país en el que el consumidor estuviese domiciliado en la fecha de compra del producto de Thrustmaster (si no existiese una acción similar en el país correspondiente, entonces el período de garantía será de un (1) año a partir de la fecha de compra original del producto de Thrustmaster).

Si el producto resultase defectuoso durante el período de garantía, hay que ponerse en contacto inmediatamente con el Soporte Técnico, que indicará el procedimiento a seguir. Si se confirma el defecto, el producto debe devolverse a su lugar de compra (o a cualquier otra ubicación indicada por el Soporte Técnico).

Dentro del contexto de esta garantía, el producto defectuoso del consumidor será sustituido o restaurado su funcionamiento correcto. Si, durante el período de garantía, el producto de Thrustmaster fuese sometido a dicho reacondicionamiento, cualquier período de cómo mínimo siete (7) días durante el que el producto no se pueda usar se añadirá al período de garantía restante (este período va desde la fecha de petición de intervención del consumidor o desde la fecha en la que el producto se entrega para el reacondicionamiento, si la fecha en la que el producto se entrega para el reacondicionamiento fuese posterior a la fecha de la petición de intervención). Si la ley aplicable lo permite, toda la responsabilidad de Guillemot y sus filiales (incluso por daños resultantes) se limita a la restauración del funcionamiento correcto o la sustitución del producto de Thrustmaster. Si la ley aplicable lo permite, Guillemot renuncia a todas las garantías de comerciabilidad o adecuación para un propósito determinado.

Esta garantía no se aplicará: (1) si el producto ha sido modificado, abierto, alterado o ha sufrido daños como resultado de un uso inapropiado o abuso, negligencia, accidente, desgaste normal, o cualquier otra causa no relacionada con un defecto de materiales o fabricación (incluyendo, pero no de forma exclusiva, la combinación del producto de Thrustmaster con cualquier elemento no adecuado, incluyendo en particular fuentes de alimentación, baterías recargables, cargadores o cualquier otro elemento no suministrado por Guillemot para este producto); (2) si el producto se ha empleado para otro uso distinto del doméstico, incluyendo fines profesionales o comerciales (salones de juego, entrenamiento, competiciones, por ejemplo); (3) en caso de incumplimiento de las instrucciones proporcionadas por el Soporte Técnico; (4) a software, es decir software sujeto a una garantía específica; (5) a consumibles (elementos que se tienen que reemplazar a lo largo de la vida del producto: por ejemplo, baterías desechables o almohadillas para auriculares de audio); (6) a accesorios (por ejemplo, cables, cajas, bolsas, bolsos o muñequeras); (7) si el producto se ha vendido en una subasta pública.

Esta garantía no es transferible.

Los derechos legales del consumidor en relación con las leyes aplicables a la venta de productos de consumo de su país no se ven afectados por esta garantía.

Provisiones de garantía adicionales

Durante el período de garantía, Guillemot no proporcionará, en principio, ninguna pieza de repuesto, ya que el Soporte Técnico es el único autorizado para abrir y/o reacondicionar los productos de Thrustmaster (con la excepción de los procedimientos de reacondicionamiento que el Soporte técnico puede solicitar que lleve a cabo el consumidor, mediante instrucciones por escrito – por ejemplo, debido a la simplicidad y la falta de confidencialidad del proceso de reacondicionamiento – y suministrando al consumidor las piezas de repuesto necesarias, si hiciese falta).

Debido a sus ciclos de innovación y para proteger su know-how y secretos comerciales, Guillemot no proporcionará, en principio, ninguna pieza de repuesto ni instrucciones de reacondicionamiento para los productos de Thrustmaster cuyo período de garantía haya vencido.

En los Estados Unidos de América y en Canadá, esta garantía está limitada al mecanismo interno del producto y al alojamiento externo. En ningún caso, Guillemot ni sus filiales serán responsables ante terceros por daños resultantes o fortuitos resultado del incumplimiento de cualquier garantía expresa o implícita. En algunos estados o provincias no se permite la limitación de la duración de una garantía implícita ni la exclusión o limitación de responsabilidad por daños resultantes o fortuitos, por lo que las limitaciones o exclusiones anteriores pueden no ser aplicables. Esta garantía ofrece derechos legales específicos al consumidor, que también puede tener otros derechos que pueden variar de un estado a otro o de una provincia a otra.

Responsabilidad

Si la ley aplicable lo permite, Guillemot Corporation S.A. (en lo sucesivo "Guillemot") y sus filiales renuncian a toda responsabilidad por los daños causados por uno o más de los siguientes motivos: (1) el producto ha sido modificado, abierto o alterado; (2) incumplimiento de las instrucciones de montaje; (3) uso inapropiado o abuso, negligencia, accidente (un impacto, por ejemplo); (4) desgaste normal; (5) el producto se ha empleado para otro uso distinto del doméstico, incluyendo fines profesionales o comerciales (salones de juego, entrenamiento, competiciones, por ejemplo). Si la ley aplicable lo permite, Guillemot y sus filiales renuncian a toda responsabilidad por los daños no relacionados con defectos de materiales o fabricación en relación con el producto (incluyendo, pero no de forma exclusiva, los daños causados de forma directa o indirecta por cualquier software, o por combinar el producto de Thrustmaster con cualquier elemento no adecuado, incluyendo en particular fuentes de alimentación, baterías recargables, cargadores o cualquier otro elemento no suministrado por Guillemot para este producto).

DECLARACIÓN DE CONFORMIDAD

NOTICIA DE CONFORMIDAD EN USA: este dispositivo cumple con los límites para dispositivos de computación de Clase B de acuerdo con la Parte 15 de las reglas FCC.

© 2021 Guillemot Corporation S.A. Todos los derechos reservados. Thrustmaster® es una marca registrada de Guillemot Corporation S.A. Todas las demás marcas son propiedad de sus respectivos dueños. Ilustraciones no definitivas. El contenido, la concepción y las especificaciones son susceptibles de cambiar sin previo aviso y varían según el país. Fabricado en China.

RECOMENDACIÓN DE PROTECCIÓN AMBIENTAL

* En la Unión Europea, Reino Unido y Turquía: Al terminar su vida útil, este producto no debe tirarse en un contenedor de basuras estándar, sino que debe dejarse en un punto de recogida de desechos eléctricos y equipamiento electrónico para ser reciclado.

Esto viene confirmado por el símbolo que se encuentra en el producto, manual del usuario o embalaje.

Dependiendo de sus características, los materiales pueden reciclarse.

Mediante el reciclaje y otras formas de procesamiento de los desechos eléctricos y el equipamiento electrónico puedes contribuir de forma significativa a ayudar a proteger el medio ambiente.

Contacta con las autoridades locales para más información sobre el punto de recogida más cercano.

Para los demás países: cumpla las leyes locales sobre reciclaje de equipos eléctricos y electrónicos.

Esta información debe conservarse. Los colores y motivos decorativos pueden variar.

Los adhesivos y los cierres de plástico se deben quitar del producto antes de utilizarlo.

*Aplicable únicamente a la UE, Reino Unido y Turquía
