| Termék típusa | Szimulációs kormány pedálkészlet |
| Márka | THRUSTMASTER |
| Modell | T3PM |
| Kompatibilitás | Thrustmaster kormány alapokhoz PC, PlayStation és Xbox rendszerekhez |
| Pedálok száma | 3 (gáz, fék, kuplung) |
| Magasság állítás | Igen, 2,5 mm-es Allen kulccsal (több pozíció) |
| Távolság állítás | Igen, pedálonként 3 pozíció |
| Döntés állítás | Igen, pedálonként 2 pozíció |
| Csere fékrugó | Igen, 4 beállítás: puha, közepes, kemény, ultrakemény (tartozék) |
| Kalibráció | Automatikus csatlakozáskor |
| Rögzítés tartóra | 5 db M6 meneten keresztül (csavarok nem tartozék) |
| Csatlakozó kábel | RJ12 a kormány alaphoz |
| Tápellátás | A kormány alapon keresztül (nincs külső táp) |
| Pedálfejek anyaga | Fém |
| Tartozékok | 2,5 mm-es Allen kulcs, plusz kemény rugó, rögzítőrúd, távtartók, elasztomer betét |
| Karbantartás és tisztítás | Puha, száraz ruhával tisztítsa. Ne használjon súrolószereket vagy oldószereket. |
| Biztonság | Ne használja mezítláb vagy zokniban. Becsípődés veszélye. Tartsa gyermekektől elzárva. |
| Garancia | 2 év (EU) a kézbesítéstől számítva (lásd feltételek) |
| Tanúsítványok | CE, FCC |
| Gyártási ország | Kína |
Gyakran ismételt kérdések - T3PM THRUSTMASTER
Felhasználói kérdések a következőről T3PM THRUSTMASTER
0 kérdés erről a készülékről. Válaszolj azokra, amiket ismersz, vagy tedd fel a sajátod.
Tegyél fel egy új kérdést erről a készülékről
Töltse le az útmutatót a következőhöz Vezérlő PDF formátumban ingyenesen! Találja meg kézikönyvét T3PM - THRUSTMASTER és vegye vissza elektronikus eszközét a kezébe. Ezen az oldalon közzé van téve az eszköze használatához szükséges összes dokumentum. T3PM márka THRUSTMASTER.
HASZNÁLATI ÚTMUTATÓ T3PM THRUSTMASTER
1 Pedálszett
2 Kiegészítő kemény rugó (fekete)
3 2.5 mm imbuszkulcs
4 Rugó tartórúd
5 Felső tartófej alátéttel
6 Elasztomer párnázó gyűrű (fehér – Shore 70)
7 Felső műanyag távtartó (piros)
8 Gyenge rugó (ezüst – alapértelmezettként beszerelve)
9 Alsó műanyag távtartó (piros)
FIGYELMEZTETÉS
Használat előtt figyelmesen olvassa el az útmutatót és tartsa meg későbbi használatra.
Biztonsági okokból, soha ne használja a pedálokat mezítláb vagy csak zoknit viselve.
A THRUSTMASTER® SEMMILYEN SÉRÜLÉSÉRT NEM VÁLLAL FELELŐSSÉGET, AMI A PEDÁLOK CIPŐ NÉLKÜLI HASZNÁLATÁBÓL ERED.

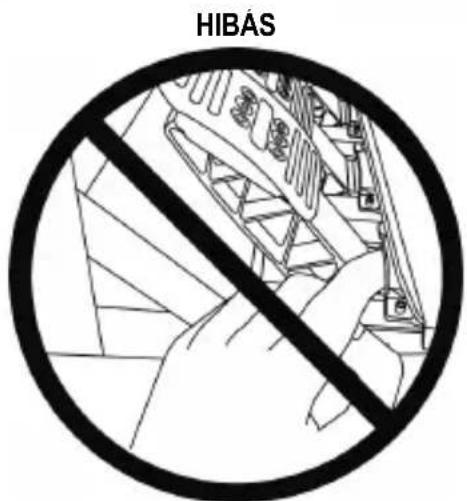

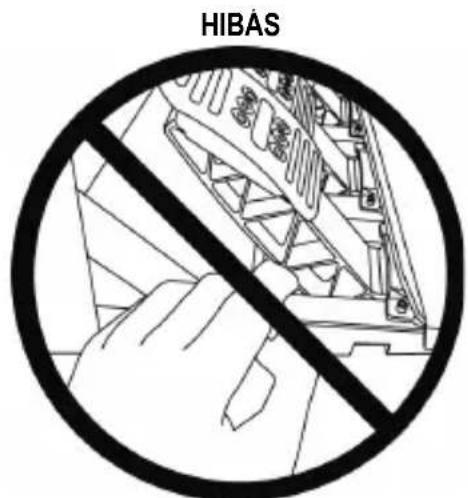

Figyelmeztetés – A pedálok becsípődést okozhatnak játék közben
* A pedálszettet tartsa gyermekektől távol.
* Játék közben, soha ne helyezze az ujjait a pedálok oldalára vagy az oldal közelébe
* Játék közben, soha ne helyezze az ujjait a pedálok mögé vagy a hátulja közelébe.
* Játék közben, soha ne helyezze az ujjait a pedálok elé vagy az eleje közelébe.
A PEDÁLOK AUTOMATIKUS KALIBRÁLÁSA
- Soha ne csatlakoztassa vagy húzza ki a pedálszettet a kormány alapjából, amikor a kormány a konzolhoz vagy PC-hez van csatlakoztatva, vagy játék közben, hogy elkerülhesse a kalibrálásból fakadó problémákat.
=Mindig azelőtt csatlakoztassa a pedálokat a kormányhoz, mielőtt a kormányt a konzolhoz vagy PC-hez csatlakoztatná.
- Miután a kormány bekalibrálta magát és Ön elkezdte a játékot, a pedálok néhányszori lenyomás után automatikusan kalibrálódnak.
- Soha ne lépjen a pedálokra, mialatt a kormány kalibrálja magát, vagy amikor a játék betöltődik, hogy elkerülhesse a kalibrálásból fakadó problémákat.
- Ha a versenykormány és/vagy a pedálok nem rendeltetésszerűen működnek vagy rosszul vannak kalibrálva: Kapcsolja ki a konzolt vagy PC-t, teljesen húzza ki a kormányt, majd csatlakoztassa újra a kábeleket (beleértve az áram kábelt és a pedálok kábelét is) és indítsa újra a konzolt, vagy PC-t és a játékot.

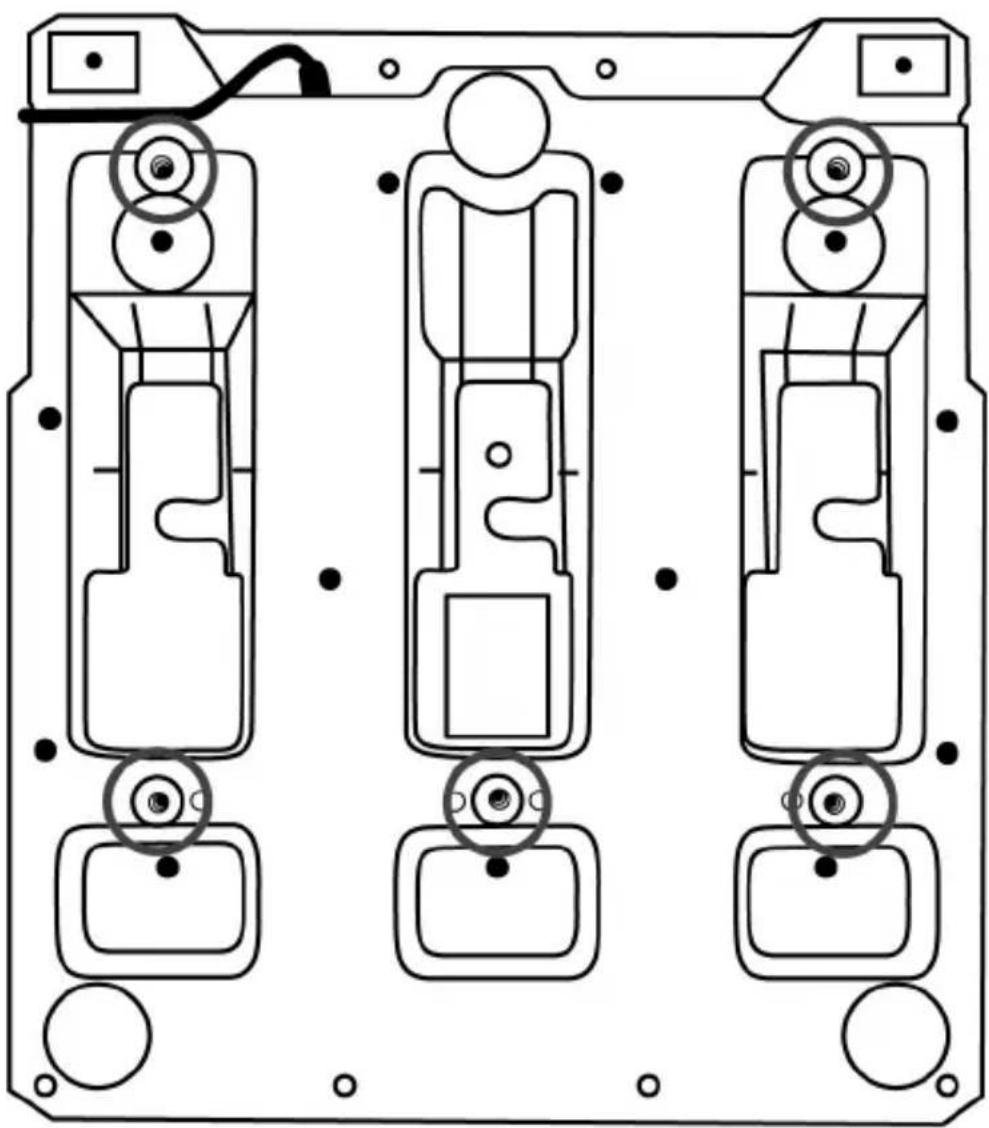

A PEDÁLSZETT RÖGZÍTÉSE TARTÓRA VAGY PILÓTAFÜLKÉBE
A pedálszett alján található öt M6 méretű menetes lyuknak köszönhetően, a különböző kompatibilis tartók széles skálájára rögzíthető. Csavarjon legalább két M6-os csavart (nem a csomag része) a tartóba és a pedálszett alján található menetes lyukakba.
Fontos: a két M6-os csavar nem lehet hosszabb, mint maga a pedálrögzítő vastagsága plusz 12 mm, hogy elkerülhesse a pedálszett belső elemeinek a sérülését.
A pedálszett pilótafülkébe vagy egyéb tartóra szereléséhez szükséges ábrákat itt érheti el: https://support.thrustmaster.com: kattintson a Racing Wheels (Versenykormányok) / T3PM-re, majd a Template - Cockpit setup-ra (Sablon – Pilótafülke beállítás).
A PEDÁLSZETT BEÁLLÍTÁSA

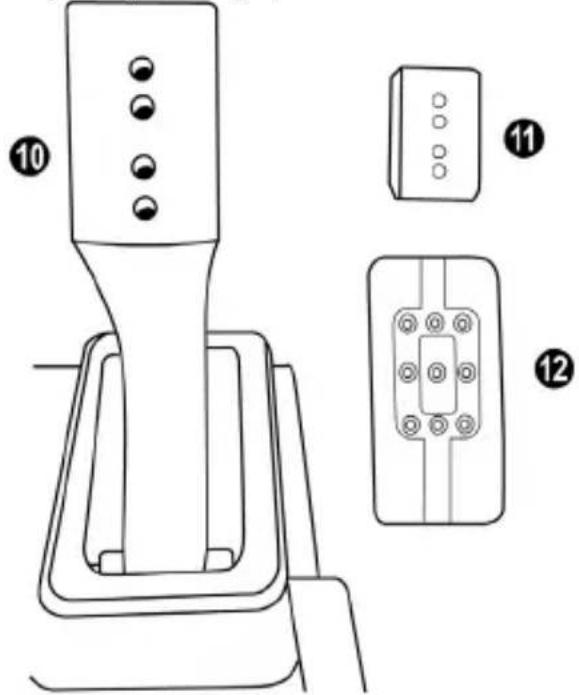

Mind a három pedál tartalmazza:
- Pedáltartó (10) két lyukkal.
- Műanyag pedálfej rögzítő (11) (a tartó és a fej között helyezkedik el) négy lyukkal.
- Fém pedálfej (12) számos lyukkal (kilenc a gázpedálhoz – hat a fékhez – hat a kuplunghoz).
FIGYELMEZTETÉS: A kalibrálási problémákat elkerülendő, mindig húzza ki a kormány USB kábelét a konzolból vagy PC-böl, mielött bármilyen változást végrehajtana a pedálokon.

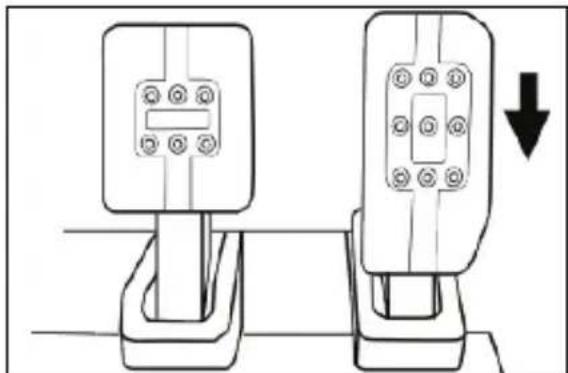

A gázpedál MAGASSÁGÁNAK beállítása
- A 2.5 mm-es imbuszkulcs segítségével (3), csavarja ki a két csavart, melyek a fém pedálfejet (12) és a tartóját (11) rögzítik.
- Állítsa be a kívánt magasságot és rakja vissza, majd húzza meg a csavarokat újra úgy, hogy a fém pedálfej (12) és tartója (11) erősen legyen rögzítve.
Magas pozíció (alapértelmezett)

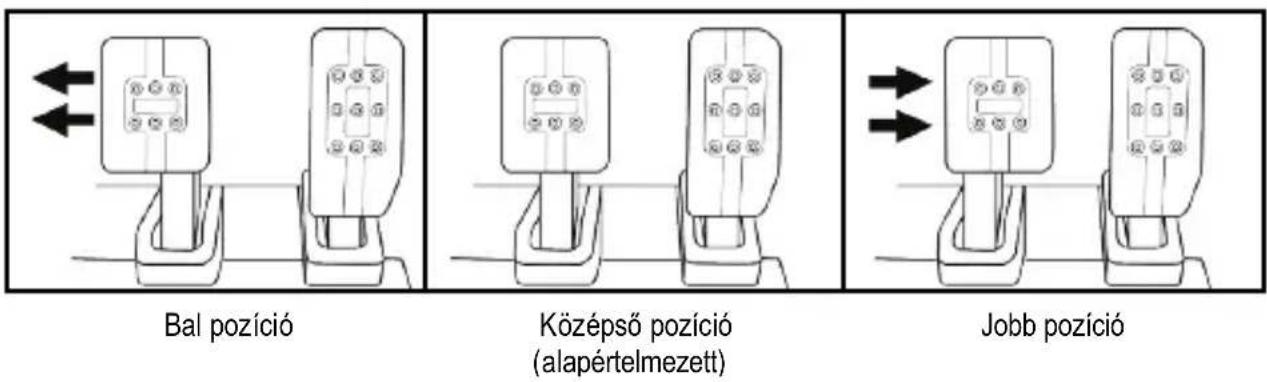

A három pedál HELYZETÉNEK beállítása
- A 2.5 mm-es imbuszkulcs segítségével (3), csavarja ki a két csavart, melyek a fém pedálfejet (12) és a tartóját (11) rögzítik.
- Állítsa be a kívánt pozíciót (balra, középre vagy jobbra), majd rakja vissza, és húzza meg a csavarokat újra úgy, hogy a fém pedálfej (12) és tartója (11) erősen legyen rögzítve.
Példák a fékpedálon keresztül bemutatva:
A pedálok elhelyezkedésének lehetősége pedálonként:
- Három a gázpedál
- Három a fékpedál
- Három a kuplung esetében

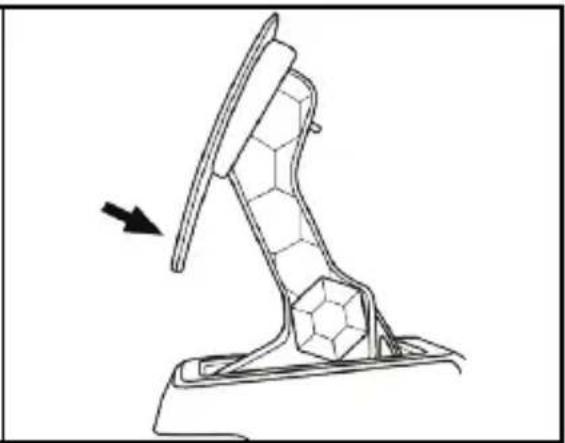

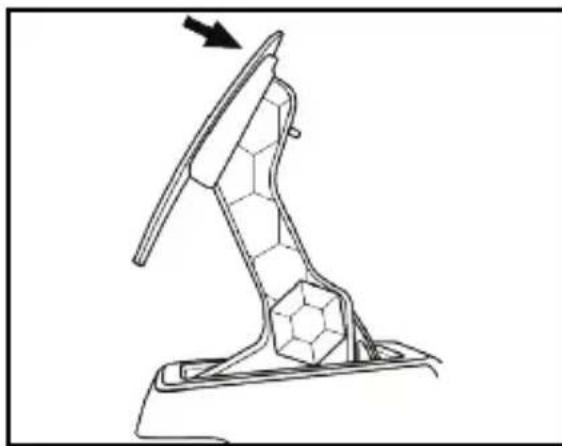

A pedálok DÓLÉSSZÖGÉNEK beállítása
- A 2.5 mm-es imbuszkulcs segítségével (3), csavarja ki a két csavart, melyek a fém pedálfejet (12) és a tartóját (11) rögzítik.
- Miután ez megtörtént, fordítsa el a műanyag pedálfej tartót (11) 180°-al, utána rakja vissza és húzza meg a csavarokat úgy, hogy a fém fej (12) és a tartója (11) stabilan álljon.
Példák a gázpedálon keresztül bemutatva:
Kevésbé döl (alapértelmezett)
A pedálok dölésszögének beállításai pedálonként:
- Kettő a gázpedál
- Kettő a fékpedál
- Kettő a kuplung esetében
A FÉKRUGÓK HASZNÁLATA A fékezőerő 4 lehetséges konfigurációja és beállítása
Ez a kiegészítő lehetővé teszi, hogy a fékezés egy új élményét és ellenállását tapasztalja meg. A kiegészítő használata opcionális egyéni elképzelés szerint.
| Fékellenállás Gyenge | Közepes(alapértelmezett) | Kemény | Nagyonkemény | |
| Javasolt használat | Asztal | Asztal | Pedálszett tartó | Pilótafülke |
| Gyenge ezüst rugó (8) | x | x | ||
| Fehér elasztomer párnázott gyűrű (6) | x | x | ||
| Kemény fekete rugó (2) | x | x |

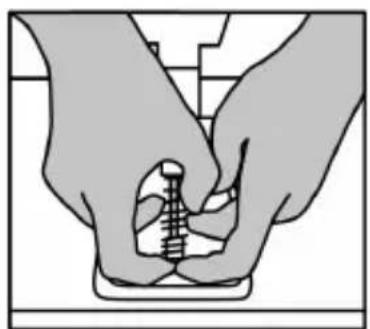

- Erősen húzza le a rugót az alsó műanyag távtartó felé (9), így összenyomva ki tudja venni a rugó tartórudat (4) a helyéről.
1-es módszer:
- Helyezze vissza a különböző elemeket a rugó tartórúdra (4).
Kezdje az alsó műanyag távtartóval (9), a kiválasztott rugóval (2) vagy (8), majd a felső műanyag távtartóval (7) fejezze be.
-
Miután kiválasztotta a beállítást, helyezze be az elasztomer párnázott gyűrűt (6).
-
Állítsa be a felső tartófejet az alátéttel (5) és rakja be a megfelelő helyzetbe.
-

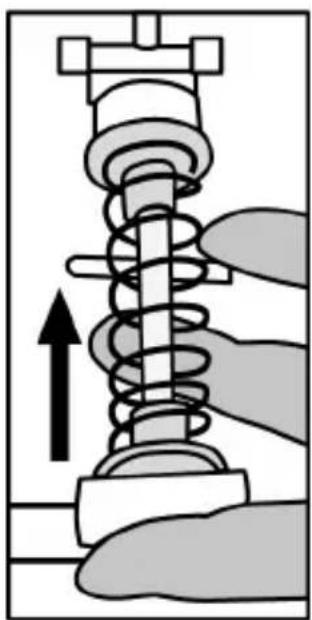

Erősen nyomja össze a rugót, hogy a rugó tartórudat (4) berakhassa a helyére.
A rugó cseréjét bemutató videó itt érhető el: https://support.thrustmaster.com: kattintson a Racing Wheels (Versenykormányok) / T3PM-re.
TERMÉKSZAVATOSSÁGI TÁJÉKOZTATÓ
A franciaországi központú Guillemot Coporation S.A. (továbbiakban “Guillemot”) (székhelyének címe: Place du Granier, B.P. 97143, 35571 Chantepie, Franciaország) világszerte garantálja a vásárlóinak, hogy a Thrustmaster által forgalmazott termék anyag és gyártási hibáktól mentes és a meghatározott szavatossági időn belül a termékkel szemben a cég eljár, ha szükséges. Az Európai Unió országain belül ez a szavatossági idő a Thrustmaster termék kiszállításától számított két (2) év. Más országokban, a Thrustmaster termékekre vonatkozó szavatossági időre azon helyi jogszabályok alkalmazandók, ahol a vásárló a vásárlás ideje alatt állandó jelleggel tartózkodott (ha a szóban forgó országnak nincsen ilyen jellegű törvénykezése, abban az esetben a Thrustmaster termék eredeti idejének vásárlásától számítva a szavatossági idő egy (1) év).
A fent meghatározottak ellenére, az akkumulátorok szavatossági ideje a vásárlástól számított hat (6) hónapon belül lejár.
Amennyiben a szavatossági idő alatt a termékben meghibásodást észlel, úgy azonnal lépjen kapcsolatba a Vevőszolgálattal és ők megmondják mit kell tennie. Ha a meghibásodást jóváhagyják, a terméket vissza kell vinnie a vásárlás helyszínére (vagy a Vevőszolgálat által kijelölt helyre).
A jótállás keretein belül, a vásárló hibás termékét a Vevőszolgálat vagy kicseréli, vagy megjavítja. Ha, a szavatossági időn belül a Thrustmaster termék javítás alatt áll legalább (7) hét napig, abban az esetben, a kiesett napok számával a szavatossági idő meghosszabbítható (ezt az időszakot az alábbiak szerint kell számolni: vagy attól a dátumtól kezdve amikor a vásárló panaszt tett vagy attól a dátumtól kezdve, amikor a termék javításra átadásra került, amennyiben ez a dátum nem esik egybe a panasztétel időpontjával). Ha az alkalmazandó jogszabályok megengedik, a Guillemot és a leányvállalatai (közvetett károkat is beleértve) egyaránt a Thrustmaster termék helyreállítására vagy annak a kicserélésre kell, hogy törekedjen. Ha az alkalmazandó jogszabályok megengedik, Guillemot a termék felhasználhatóságával és rendeltetésével kapcsolatban nem vállal garanciát.
A termékszavatosság nem érvényes: (1) ha a terméket bármilyen formában módosították, felnyitották, nem rendeltetésszerűen használták, egyéb külső sérüléseknek tették ki, gondatlanul kezelték vagy normális mértékben elhasználódott és az ebből fakadó károk nem vezethetőek vissza a termék gyári meghibásodásra (beleértve, de nem kizárólagosan azt az esetet, amikor a Thrustmaster terméket valamilyen nem a Guillemot által forgalmazott tápegységgel, akkumulátorral, töltővel vagy egyéb eszközzel használták); (2) ha a terméket nem csak saját használatra, hanem szakmai vagy kereskedelmi célokra is felhasználták (pl.: játékszoba, tréning, versenyek); (3) ha a vásárló nem követte a Vevőszolgálat utasításait (4) szoftver hiba esetén. Arra más módon meghatározott jótállás érvényes; (5) fogyóeszközökre (olyan eszközök, amelyeket a termék élettartalma alatt kell cserélni. Pl.: eldobható elemek, fejhallgató vagy headset fülpárna); (6) kiegészítőkre (pl.: kábelek, tokok, tasakok, táskák, csukló rögzítők); (7) ha a terméket aukció során vásárolták meg.
A jótállás nem átruházható.
A vásárló törvényes jogaira nincs hatással a termékszavatosság, akáamilyen törvények is vonatkozzanak a saját országában megvásárolt termékekre.
További termékszavatossággal kapcsolatos rendelkezések
A szavatossági idő alatt, Guillemot semmiféle alkatrészt nem bocsájthat a vásárló részére, mivel csak a Vevőszolgálatnak van kizárólagos joga ahhoz, hogy felnyisson és/vagy megszereljen akármilyen Thrustmaster terméket (kivételt képez az az eset, amikor a Vevőszolgálat külön írásos instrukciókkal látja el a vásárlót a szerelést illetően és az ehhez szükséges alkatrészeket is a rendelkezésére bocsájtja pl.: ha nagyon egyszerű és titoktartást nem igénylő szerelési folyamatról van szó.)
Az innovációs ciklusra való tekintettel és a termék szabadalmának, illetve az üzleti titkának védelme érdekében, Guillemot nem tesz igéretet olyan Thrustmaster termék javítására és nem szolgáltat hozzá alkatrészt, amelynek a termékszavatossága már lejárt.
Felelősségvállalás
Ha az alkalmazandó jogszabályok megengedik, a Guillemot Corporation S.A. (továbbiakban "Guillemot") és leányvállalatai nem vállalnak semmiféle felelősséget, ha a károk az alábbiak szerint keletkeztek: (1) a terméket bármilyen formában módosították vagy felnyitották ; (2) nem tartották be az összeszerelési utasítást; (3) a terméket nem rendeltetésszerűen használták, egyéb külső sérüléseknek tették ki (pl.: nyomásnak), gondatlanul kezelték ; (4) a termék normális mértékben használódott el; (5) a terméket nem csak saját használatra, hanem szakmai vagy kereskedelmi célokra is felhasználták (pl.: játékszoba, tréning, versenyek). Amennyiben az alkalmazandó jogszabályok lehetővé teszik, úgy Guillemot és a leányvállalatai nem vállalnak felelősséget azon károkért, amelyek nem a termék minőségi vagy gyártási problémájából fakadnak. (beleértve, de nem kizárólagosan azt az esetet, amikor a károkat direkt vagy indirekt módon egy szoftver okozza vagy a Thrustmaster terméket valamilyen nem a Guillemot által forgalmazott tápegységgel, akkumulátorral, töltővel vagy egyéb eszközzel használták.)
THRUSTMASTER®
VEVŐSZOLGÁLAT
© 2021 Guillemot Corporation S.A. Minden jog fenntartva. Thrustmaster® a Guillemot Corporation S.A. bejegyzett védjegye. Minden más védjegy a tulajdonos tulajdonában áll. Az illusztrációk nem kötelező érvényűek. A tartalom, design és specifikáció bármikor módosíthatók további értesítés nélkül és országonként eltérhetnek. Kínában készült.
KÖRNYEZETVÉDELMI AJÁNLÁS
Az Európai Unión, az Egyesült Királyságon és Törökországon belül: ha a termék élettartama lejárt, ne dobja ki a háztartási szeméttel együtt, hanem adja le egy az elektromos és elektronikus berendezések hulladékának újrafelhasználásáért felelős gyűjtöponton. (WEEE)
Ezt az alábbi ikon is jelöli, amit a terméken, használati útmutatón és csomagoláson is megtalál.
Az anyag sajátosságaitól függően, újrafelhasználásra lehet alkalmas. Az újrafelhasználással és azzal, hogy az elektromos és elektronikus berendezések
hulladék megsemmisítésének a módját követi, jelentősen hozzájárul a környezete védelméhez. Lépjen kapcsolatba a helyi önkormányzattal, hogy hol található az Önhöz legközelebbi gyűjtőpont. Nem Európai Unións országokban: Vegye figyelembe a helyi elektromos és elektronikus hulladék újrafelhasználásra vonatkozó törvényt.
Örizze meg a tájékoztatót. A színek és díszítés eltérhetnek.
Távolítsa el a műanyag rögzítőket és ragasztószalagokat a használatba vétel előtt.
*EU-ban, a UK-ban és Törökországban alkalmazható
