T3PM - 컨트롤러 THRUSTMASTER - 무료 사용 설명서

제품 유형	시뮬레이션 핸들용 페달 세트
브랜드	THRUSTMASTER
모델	T3PM
호환성	PC, PlayStation 및 Xbox용 Thrustmaster 핸들 베이스
페달 수	3 (가속, 브레이크, 클러치)
높이 조절	예, 2.5mm 육각 렌치 사용 (여러 위치)
간격 조절	예, 페달당 3단계
기울기 조절	예, 페달당 2단계
브레이크 스프링 교체 가능	예, 4가지 설정: 부드러움, 중간, 딱딱함, 매우 딱딱함 (키트 포함)
캘리브레이션	연결 시 자동
지지대 고정	M6 나사 5개 사용 (나사 미포함)
연결 케이블	핸들 베이스로 연결되는 RJ12
전원	핸들 베이스를 통해 공급 (외부 전원 불필요)
페달 헤드 재질	금속
제공 액세서리	2.5mm 육각 렌치, 추가 딱딱한 스프링, 고정 핀, 스페이서, 탄성 패드
관리 및 청소	부드럽고 마른 천으로 닦으십시오. 연마제나 용제를 사용하지 마십시오.
안전	맨발이나 양말을 신고 사용하지 마십시오. 끼임 위험이 있습니다. 어린이 손이 닿지 않는 곳에 보관하십시오.
보증	2년 (EU) (배송일 기준, 조건 확인)
인증	CE, FCC
제조국	중국

자주 묻는 질문 - T3PM THRUSTMASTER

T3PM 페달을 어떻게 캘리브레이션하나요?

캘리브레이션은 자동입니다. 먼저 페달 세트를 핸들 베이스에 연결한 다음 핸들을 콘솔/PC에 연결하십시오. 핸들이 자동 캘리브레이션된 후 게임에서 각 페달을 몇 번 밟으십시오. 핸들이 자동 캘리브레이션되는 동안에는 페달을 밟지 마십시오.

페달 높이를 조절할 수 있나요?

예, 각 페달에 대해 제공된 2.5mm 육각 렌치를 사용하여 금속 헤드를 풀고 높은 위치 또는 낮은 위치를 선택한 다음 다시 조이십시오.

페달 간 간격을 어떻게 조정하나요?

육각 렌치로 금속 헤드를 풀고 왼쪽, 중앙 또는 오른쪽(페달당 3단계)으로 이동한 다음 다시 조이십시오.

페달 기울기를 어떻게 변경하나요?

헤드를 풀고 플라스틱 헤드 지지대를 180도 돌린 다음 다시 조이십시오. 두 가지 가능성: 일반 기울기 또는 더 기울어진 상태.

브레이크 페달의 저항을 어떻게 변경하나요?

포함된 스프링 키트로 4가지 설정이 가능합니다: 부드러움, 중간, 딱딱함, 매우 딱딱함. 조립 방법을 따르십시오: 스프링을 압축하여 핀을 제거하고, 요소(스페이서, 스프링, 탄성 패드)를 재배치한 다음 핀을 다시 끼우십시오.

신발 없이 페달을 사용할 수 있나요?

안전상의 이유로 불가능합니다, 맨발이나 양말을 신고 플레이하지 마십시오. Thrustmaster는 부상에 대해 책임을 지지 않습니다.

페달 세트를 조종석에 어떻게 고정하나요?

지지대 두께 +12mm를 초과하지 않는 길이의 M6 나사 2개 이상을 사용하십시오(나사 미포함). 베이스 아래의 나사 구멍에 조이십시오.

페달이 제대로 작동하지 않으면 어떻게 해야 하나요?

콘솔/PC를 끄고 핸들을 완전히 분리한 다음 모든 케이블(페달, 전원)을 다시 연결하고 재시작하십시오. 문제가 지속되면 기술 지원에 문의하십시오.

T3PM은 모든 Thrustmaster 베이스와 호환되나요?

T3PM은 PC, PlayStation 및 Xbox용 Thrustmaster 베이스와 RJ12 커넥터를 통해 호환됩니다. 공식 웹사이트에서 호환성을 확인하십시오.

T3PM 페달 세트를 어떻게 청소하나요?

부드럽고 마른 천을 사용하십시오. 연마제, 용제 또는 액체를 사용하지 마십시오. 청소 전에 페달을 분리하십시오.

사용 설명서 T3PM THRUSTMASTER

1 폐달 세트
2 추가 하드 스프링(블랙)
3 2.5mm 육각렌치
4 스프링 고정 로드
5 상단 고정 헤드와 와셔

6 쿠셔닝 패킹(화이트 – Shore 70)
7 상단 플라스틱 스페이서(레드)
8 소프트 스프링(실버-기본 탑재)
9 하단 플라스틱 스페이서(레드)

경고

이 제품을 사용하기 전에 이 설명서를 주의 깊게 읽고 나중에 참고할 수 있도록 잘 보관하시기 바랍니다.

안전한 사용을 위해 폐달 세트를 절대 맨발

또는 양말만 신은 상태에서 사용하지 마십시오.

THRUSTMASTER®는 신발을 신지 않은 채로 페달 세트를 사용해서 발생한

부상에 대해 어떠한 책임도 지지 않습니다.

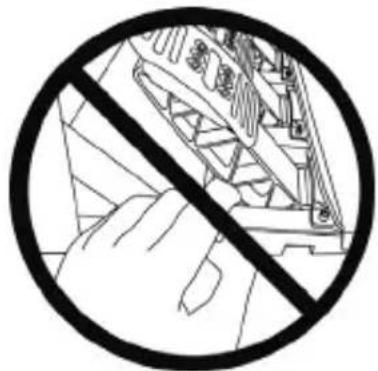

주의-게임 중 폐달 세트에 끼일 위험

*어린이가페달 세트에 접근하지 못하게 하십시오.
* 게임 중에 손가락을 절대로 페달 위에 또는 측면에 놓지 마십시오.
* 게임 중에 손가락을 절대로 페달 위에 또는 후면에 놓지 마십시오.
* 게임 중에 손가락을 절대로 페달 위에 또는 전면에 놓지 마십시오.

절대 금지

• 보정 관련 문제가 발생하지 않도록 하려면 핸들이 콘솔 또는 PC 에 연결되어 있는 경우, 또는 게임 중인 경우 절대로 페달 세트를 연결하거나 연결 해제하지 마십시오.
  = 핸들을 콘솔 또는 PC에 연결하기 전에 반드시 폐달 세트를 연결하십시오.
• 레이싱 핸들의 교정이 완료되고 게임이 시작된 후, 폐달을 몇 번 누르면 폐달은 자동으로 교정됩니다.
• 레이싱 핸들이 자가교정 중이거나 게임 로딩 중일 경우 절대 페달은 누르지 마십시오! 부정확하게 교정될 수 있습니다.
• 레이싱 핸들 맞/또는 폐달 세트가 올바로 작동하지 않거나 보정이 잘못된 것으로 생각되는 경우: 콘솔 또는 PC 의 전원을 끈 후, 레이싱 핸들을 완전히 분리하십시오. 그 후, 모든 케이블 (전원 공급 케이블 및 폐달 세트 포함)을 다시 연결하고 콘솔 또는 PC 및 게임을 다시 시작하십시오.

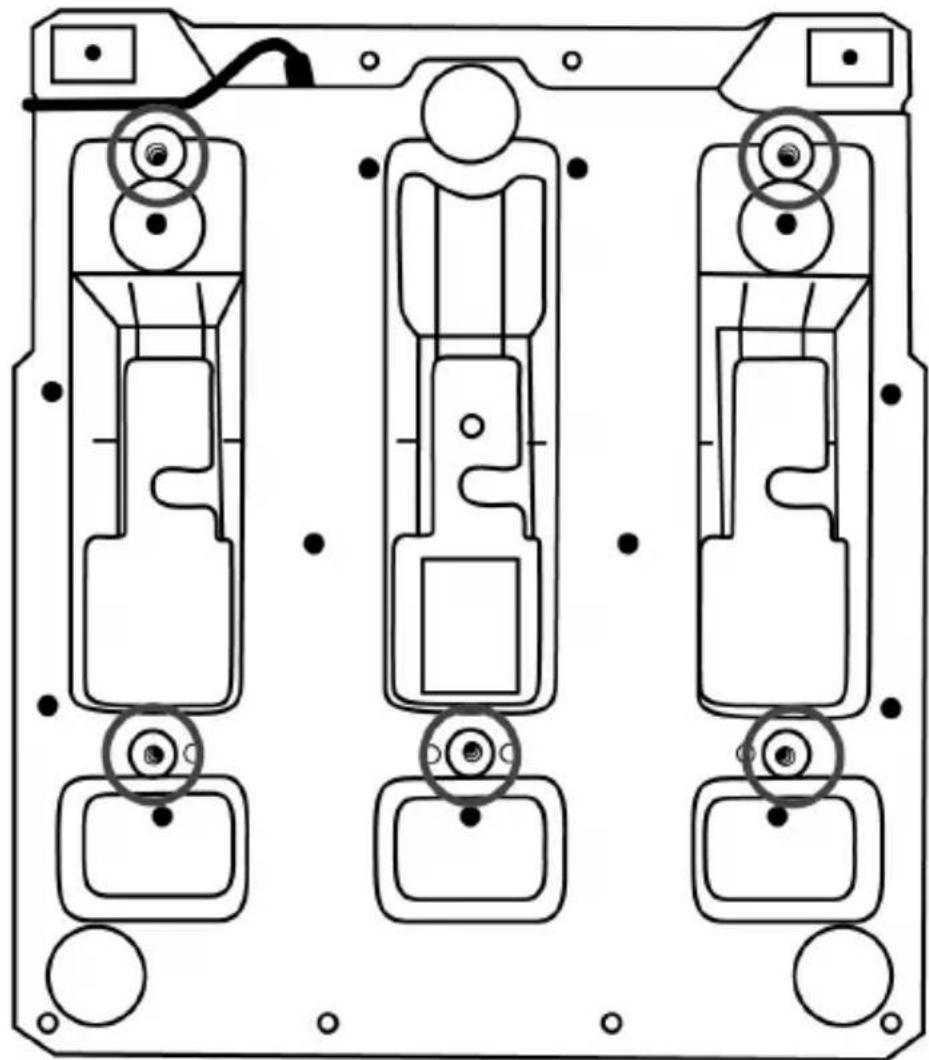

지지물 또는 콕 fint에 폐달 세트 부착

페달 세트는 베이스 아래에 있는 5개의 M6 유형의 나사 구멍을 이용해 호환되는 다양한 지지물(별도 판매)에 부착할 수 있습니다. 부착하려면 최소 2개의 M6 나사(제품에 포함되지 않음)를 지지물 선반에 통과시켜 페달 세트 베이스 밑면에 있는 나사 구멍에 고정합니다.

중요: M6 나사의 길이는 지지물의 두께보다 0.47 인치/12mm 이상 길 수 없으며 더 긴 나사는 페달 세트의 내부 부품을 손상시킬 수 있습니다.

coc릿이나 다른 지지물에 폐달 세트를 설치하기 위한

도표는 https://support.thrustmaster.com 에서 제공하고 있습니다. Racing Wheels(레이싱 핸들)/T3PM 을 클릭한 뒤 Template - Cockpit setup(템플릿 - 콕 fint 설치)를 클릭하십시오.

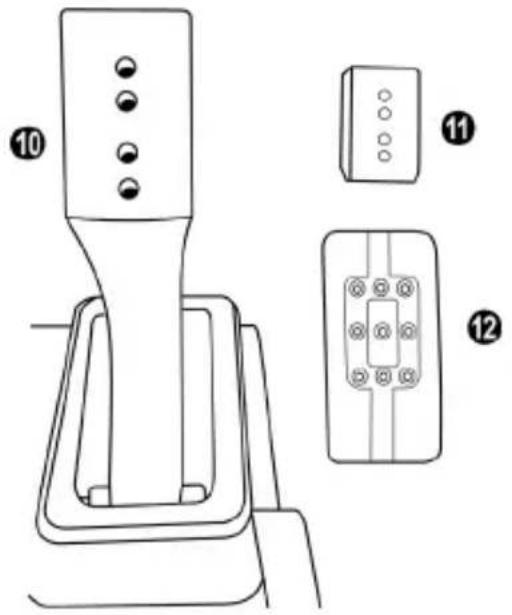

페달 세트 조절

세 개의 폐달은 각각 다음 구성품이 포함됩니다.

-2개의 구멍이 있는 페달 암(10).
-4개의 구멍이 있는 플라스틱 헤드 지지물(11)(헤드와 암 사이에 위치).
-여러 구멍(액셀용9개,브레이크용2개,클러치용6개)이 있는 금속 헤드(12).

주의: 교정 문제를 예방하려면, 페달 세트를 조정하기 전에 콘솔이나 PC 에서 반드시 핸들의 USB 케이블 연결을 해제하십시오.

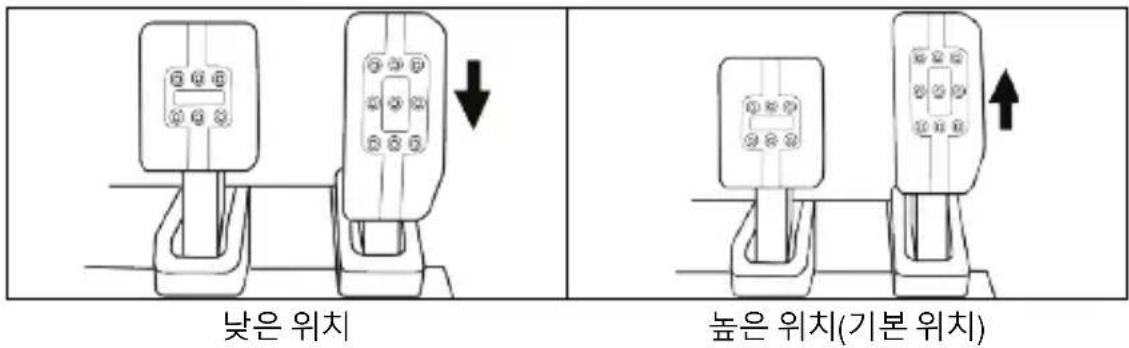

가속페달 높이 조정

• 제품에 포함된 2.5mm 육각렌치(3)를 이용해서 금속 헤드(12) 및 지지물(11)을 고정하고 있는 두 개의 나사를 푸십시오.
• 원하는 위치로 조정한 후 금속 헤드(12) 및 지지물(11)이 단단하게 고정될 수 있도록 나사를 다시 조이십시오.

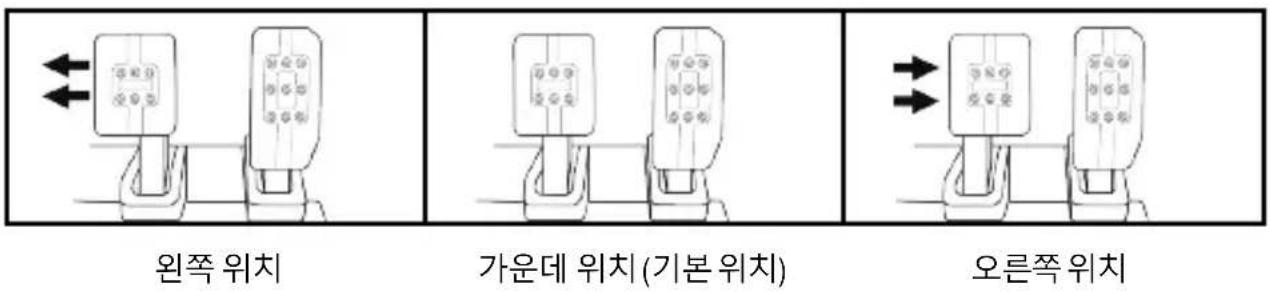

3개의 폐달 간격 조정

• 제품에 포함된 2.5mm 육각렌치(3)를 이용해서 금속 헤드(12) 및 지지물(11)을 고정하고 있는 두 개의 나사를 푸십시오.
• 원하는 위치(왼쪽, 가운데, 오른쪽)로 조정한 후 금속 헤드(12) 및 지지물(11)이 단단하게 고정될 수 있도록 나사를 다시 조이십시오.

브레이크 페달 예:

페달별 가능한 간격 위치 수:

-가속페달3개

-브레이크페달3개

-클러치페달3개

페달 경사 조정

• 제품에 포함된 2.5mm 육각렌치(3)를 이용해서 금속 헤드(12) 및 지지물(11)을 고정하고 있는 두 개의 나사를 푸십시오.
• 플라스틱 헤드 지지물(11)을 180° 돌린 후 금속 헤드(12) 및 지지물(11)이 단단하게 고정될 수 있도록 나사를 다시 조이십시오.

가속페달 예:

4개의 브레이크 압력용 가능한 구성 및 설정

이를 통해 브레이크를 밝을 때 다른 감각과저항을 경험할 수 있습니다.

선호에 따라 설치하시거나 설치하지 않으셔도 됩니다.

브레이크 저항	소프트	미디움(기본 설정)	하드 매우 하드
권장 사용	데스크	데스크	페달 세트지지물	cytok FIT
소프트 실버 스프링(8)	x	x
화이트 쿠셔닝 패킹(6)		x		x
하드 블랙 스프링(2)			x	x

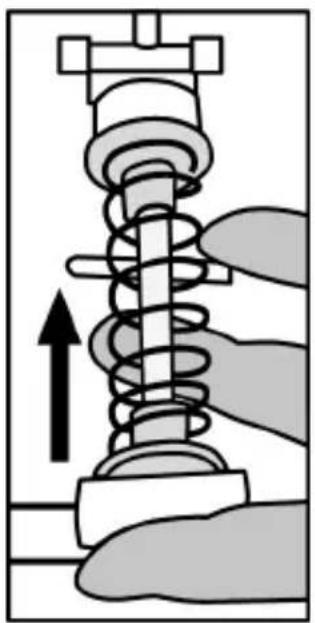

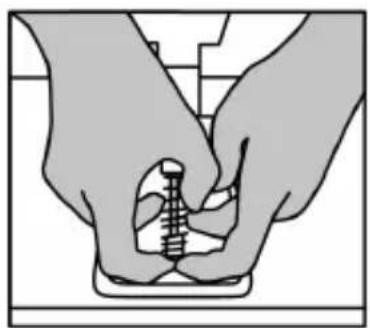

1. 스프링을 압축하기 위해 하단 플라스틱 스페이서(9)를 세계 당긴 뒤 스프링 고정로드(4)를 분리하십시오.

방법 1:

1. 스프링 고정 로드(4)에 각각의 부품을 원위치 시키십시오.

하단 플라스틱 스페이서(9)부터 시작해서, 선택한 스프링(2) 또는 (8), 상단 플라스틱 스페이서(7) 순서로 진행합니다.

1. 구성을 선택한 뒤 쿠셔닝 패킹(6)을 설치하십시오.

2. 상단 고정 헤드와 와셔(5)를 조정하고 정해진 위치에 설치합니다.

3. 스프링 고정 로드(4)를 제자리에 넣기 위해 스프링을 강하게 압축하십시오.

어떻게 스프링을 교체하는지에 대한 비디오는 https://support.thrustmaster.com 에서 제공하고 있습니다. Racing Wheels(레이싱 핸들)/T3PM 을 클릭하십시오.

COPYRIGHT

© 2021 Guillemot Corporation S.A. 모든 권리 보유. Thrustmaster®는 Guillemot Corporation S.A.의 등록상표입니다. 도면은 법적 구속력이 없습니다. 설명서의 내용, 설계 및 사양은 예고 없이 변경될 수 있으며, 국가마다 다르게 적용될 수 있습니다. 제조국: 중국

환경 보호 권장 사항

전기 및 전자 장비에 관한 현지의 재활용 법률을 준수해 주십시오.

이 설명서를 보관하십시오. 색상 및 장식은 달라질 수 있습니다. 플라스틱 고정부품 및 접착제는 제품사용 전에 제거해야 합니다.
