使用説明書 Viper TQS THRUSTMASTER

に、このマニュアルに記載されている指示を

。安全に関する注意事項を必ず守ってくださ い。これらの指示に従わない場合、事故や破損の原因と なります。このマニュアルは、後で参照できるように保管し ておいてください。目次

4. VIPER TQS の使用に関する情報 ........................ 10

9. CUT OFF および AFTERBURNER ディテント ......... 23

10. T.A.R.G.E.T 高機能プログラミングソフトウェア ....... 26

世界で最も多く使用されている米国空軍の戦闘機 VIPER のアイコニックなスロットルクアドラントを駆使し、 エンジンを始動して危険地帯へと飛び込もう！ 金属製のハンドルとリアル感あふれるボタンおよびデ ィテントを備えた、人間工学デザインの 1:1 スケール HOTAS レプリカが、あなたのコックピットを次のレベル

このマニュアルは、VIPER TQS を最適な条件で設置 および使用するのに役立ちます。離陸の前に、説明書 と警告をよく読んでください。これらの情報は、製品の 楽しさを最大限に引き出すために役立ちます。4

ファームウェアのアップデート VIPER TQS をビデオゲームで正しく機能させるためには、 ファームウェアをアップデートする必要があります。 アップデートを実行するには、以下のサイトにアクセスして

Firmware ] (ファームウェア)を選択し、ダウンロードおよび セットアップ手順にしたがってください。5

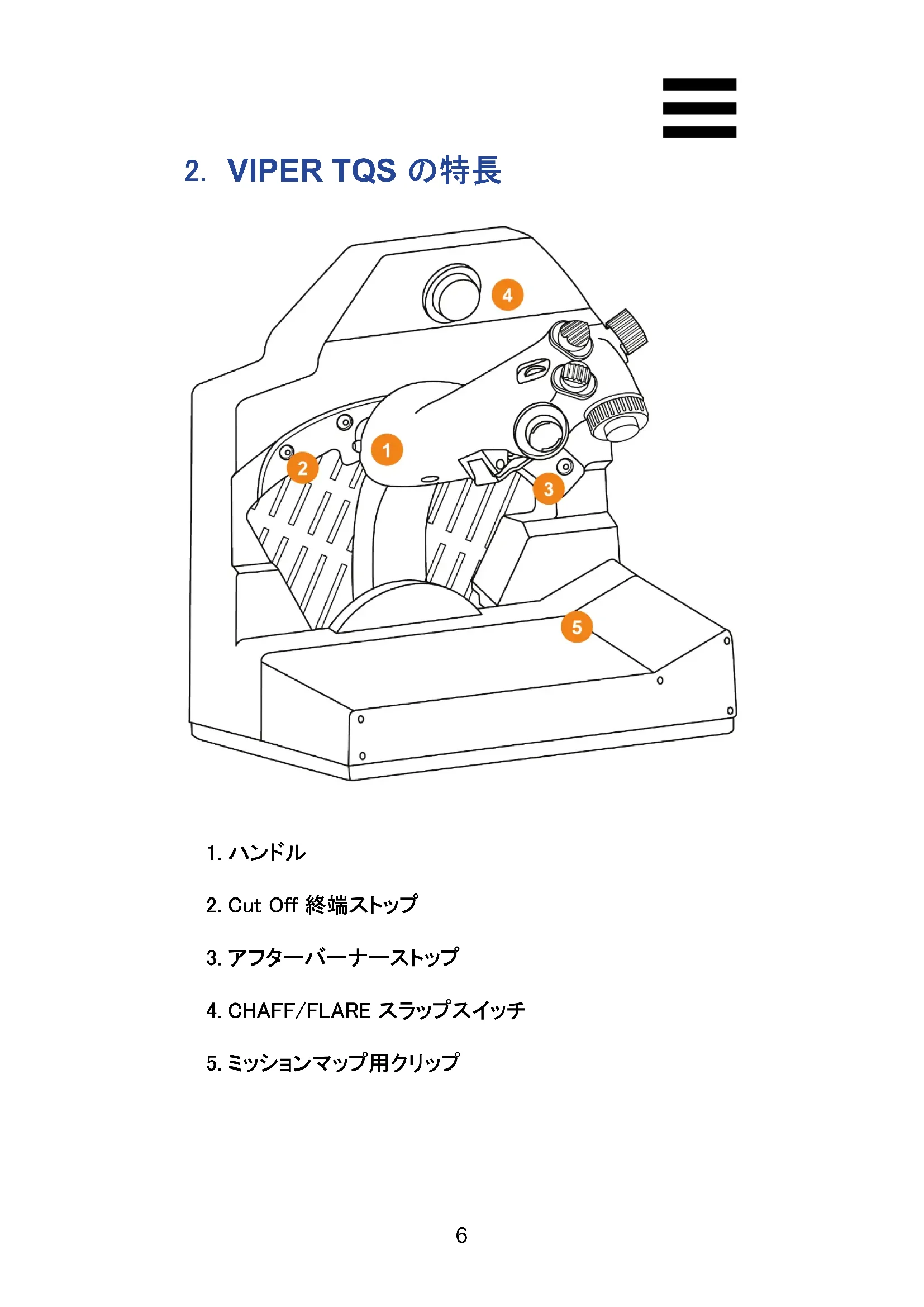

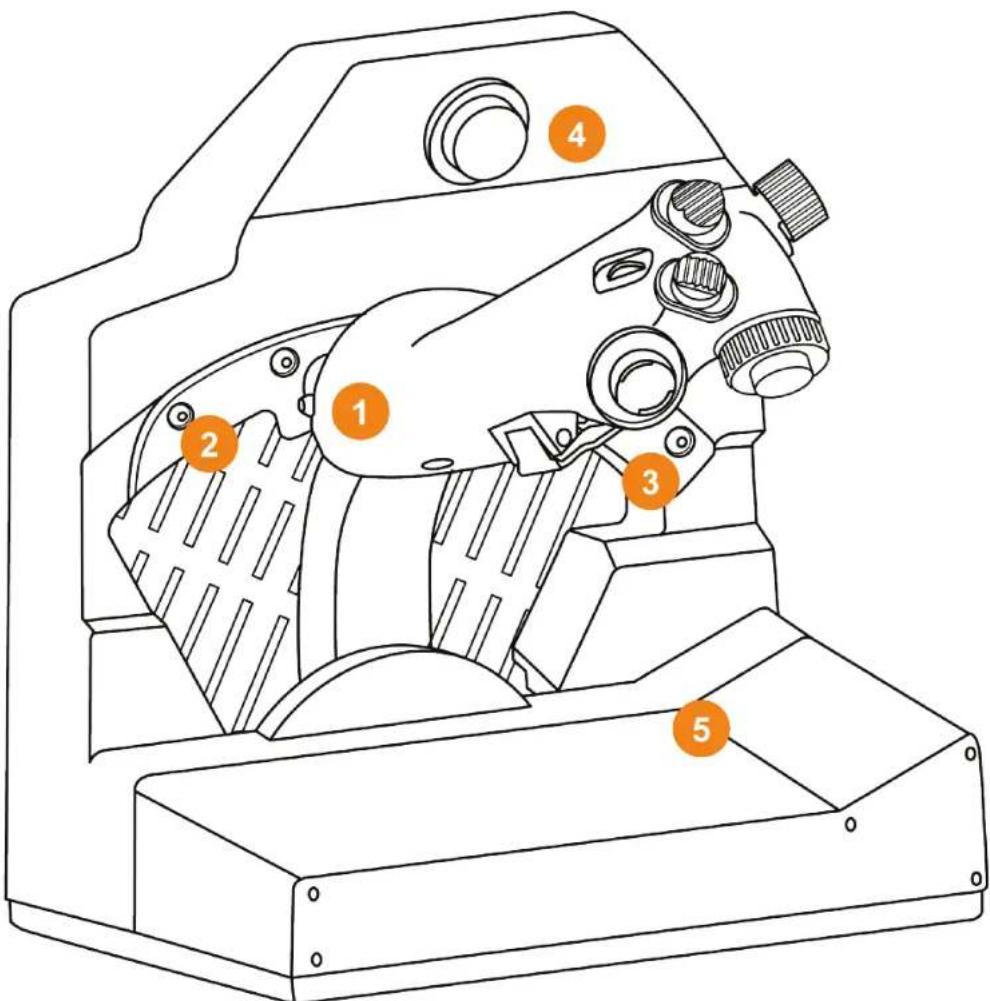

4. CHAFF/FLARE スラップスイッチ

6. USB コネクター (タイプ C)

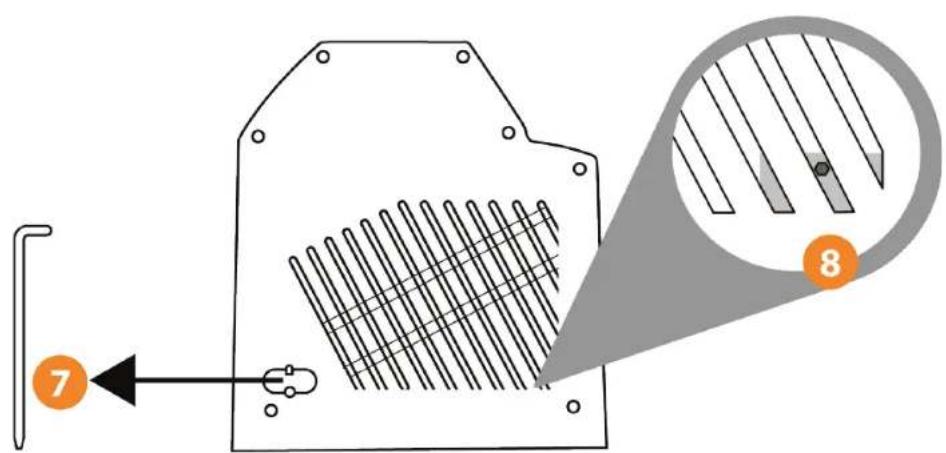

8. スロットル摩擦調整用アクセスポイント8

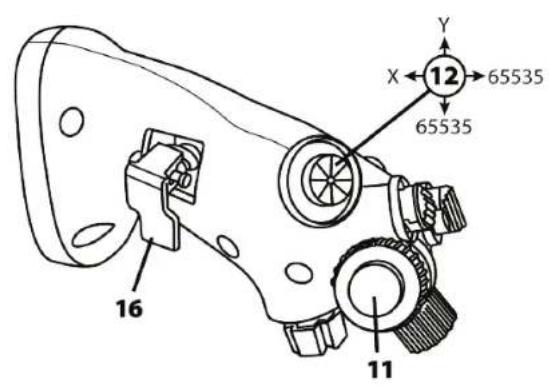

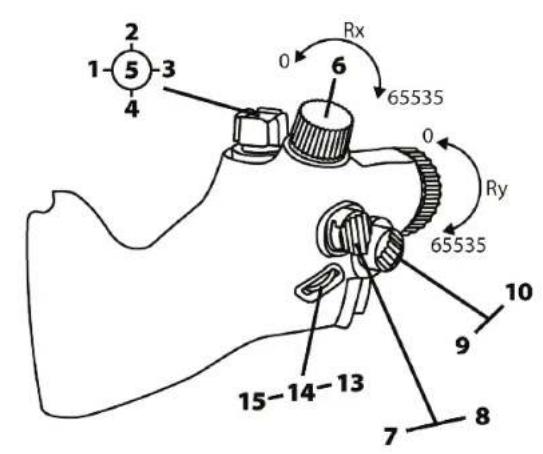

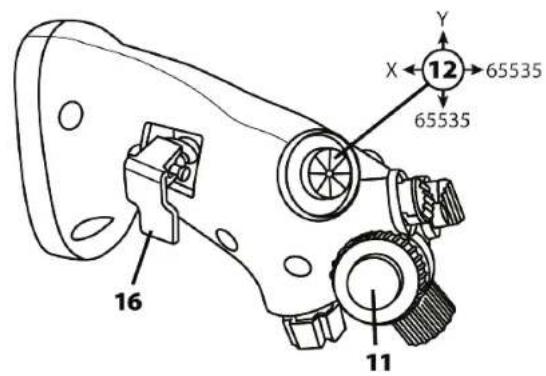

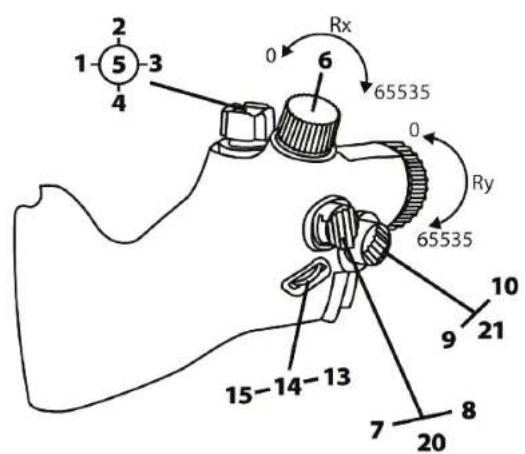

VIPER TQS ハンドル: モード A (仮想ボタンなし) の 19 個の

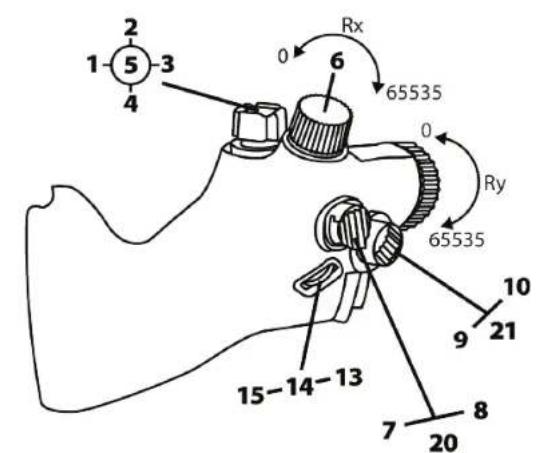

ボタンと 5 軸のマッピング9 モード B: 仮想ボタンあり10

4. VIPER TQS の使用に関する情報

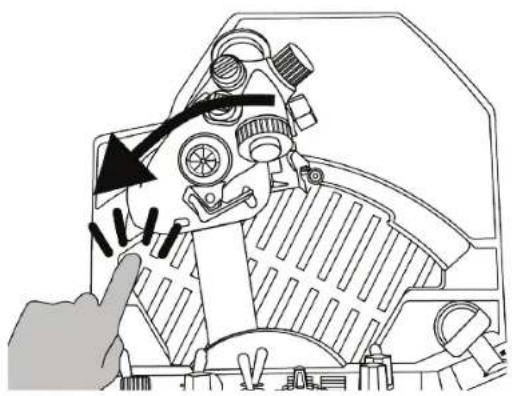

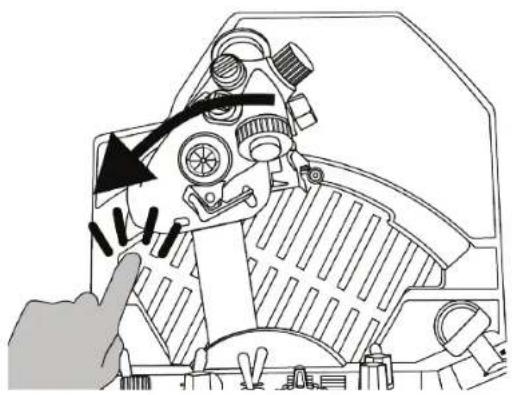

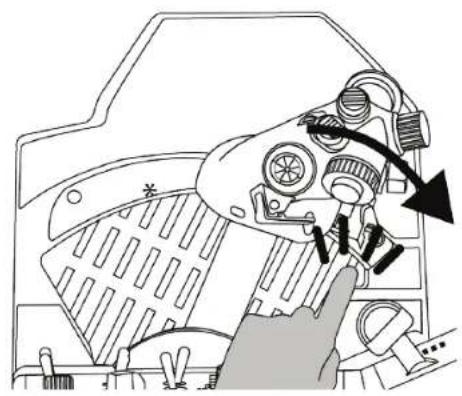

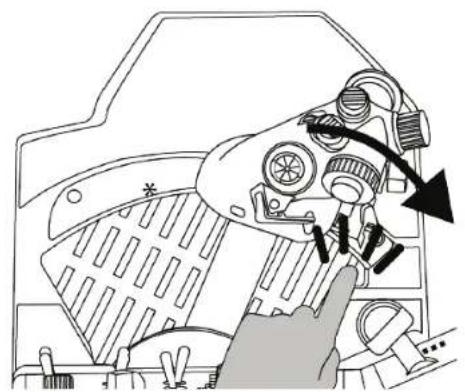

ハンドルの使用時には、可動域の終端部に絶対に指を入 れないでください。11

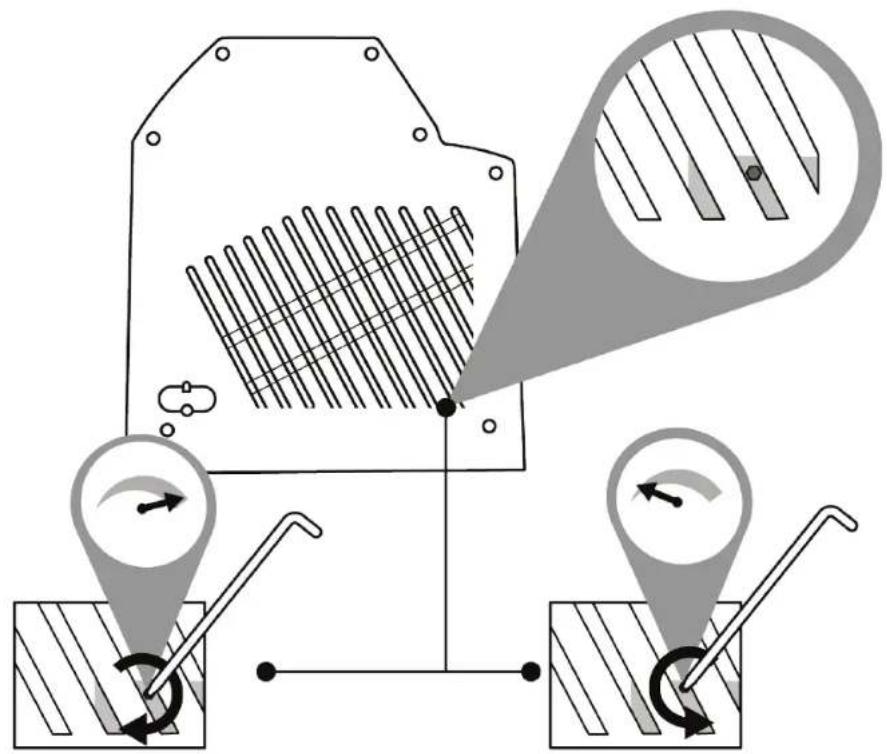

VIPER TQS のサイドに付属しているツールを使って、VIPER

TQS のスロットルクアドラントの摩擦を好みに調整すること ができます。ただし、工場出荷時にあらかじめ最適なスロット ル摩擦が設定されている点にご留意ください。

摩擦システムの損傷を防ぐため、調整ねじを締めすぎな いように注意してください。 また、調整ねじを完全に外してしまうと、スロットルが所定 の位置に留まらなくなるリスクがありますので注意してくだ さい。12

VIPER TQS は、さまざまなタイプのサポートに取り付ける ことができます。市販されているほとんどのコックピットとサ ポートは、すでに類似 Thrustmaster 製品 (HOTAS Warthog) と互換性があります。 VIPER TQS には強いテコの力がかかるため、必ずしっかり と固定する必要があります。 ハンドルを損傷しないように注意しながら、適切な M6 ねじ

(別売) でベースをサポートに取り付けます。 VIPER TQS

毎回使用する前に、製造元の指定する指示に従って

VIPER TQS がサポートに正しく取り付けられていることを

サポートの材質を考慮し、製品を安全に取り付けられるよ うにしてください。VIPER TQS は、中空またはガラス部品 のない、固体素材 (MDF または木材)で 製のデスクで必 ず使用する必要があります。13

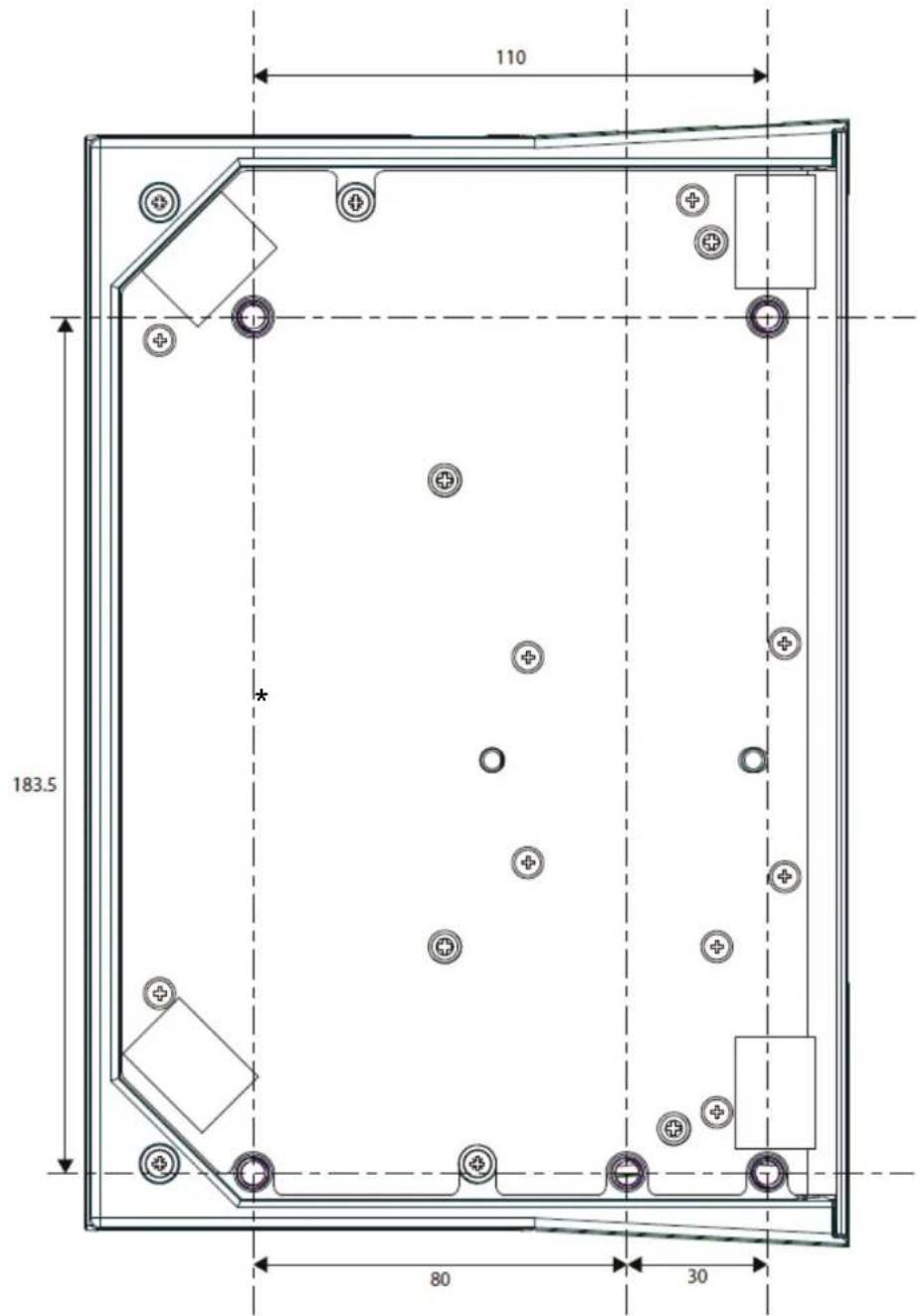

ら取り付け設計図をダウンロードし、印刷してサポートに 重ねて使用することで、ドリル穴を簡単に開けることがで

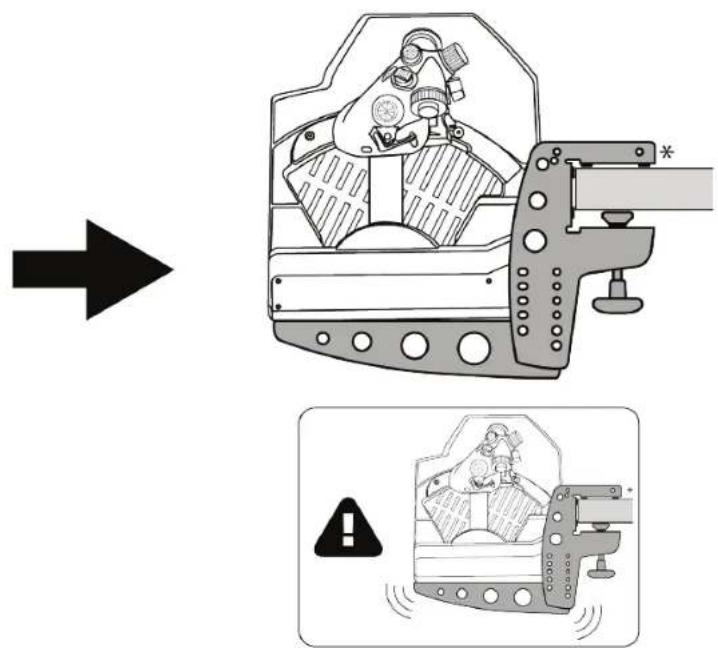

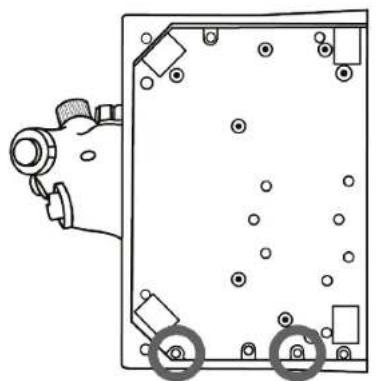

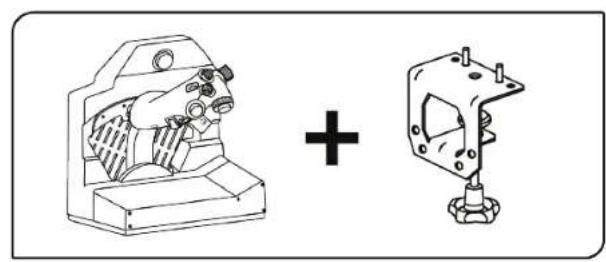

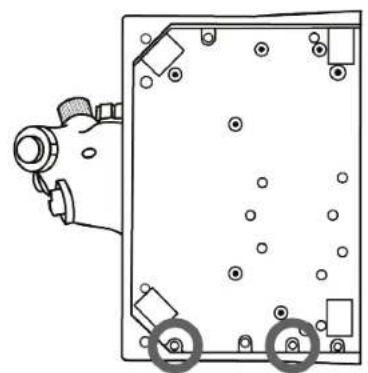

*14 TM Flying Desk Mount* を使用した取り付け TM Flying Desk Mount は、クランプねじを備えた金属製のマ ウントシステムで、デバイス使用時のエルゴノミクスと操縦姿 勢を改善するためのものです。このシステムは、厚さ 15～ 50mm のデスクやテーブルで使用できるように設計されてい

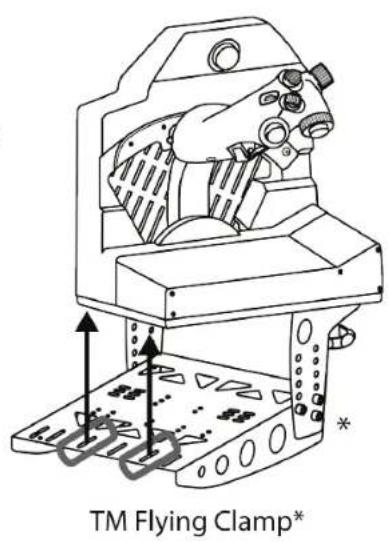

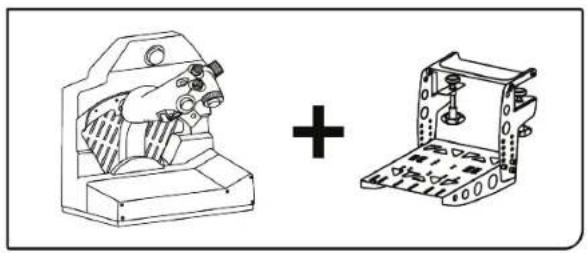

*別売品15 TM Flying Clamp* を使用した取り付け TM Flying Clamp は、Thrustmaster がフライトシミュレーター 用アクセサリー向けに設計した高さ調節可能なサポートです。 このマウントシステムは、2 つのクランプねじを備えており、 厚さ 15～45mm のデスクやテーブルで使用するために調整

VIPER TQS の重量により、マウントシステムが望ましくな い動きをする可能性がある点に注意してください。17

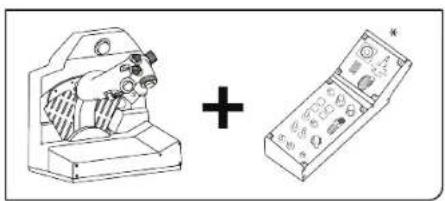

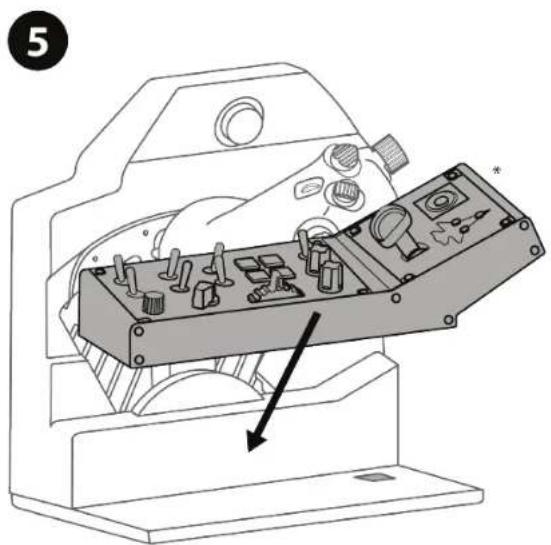

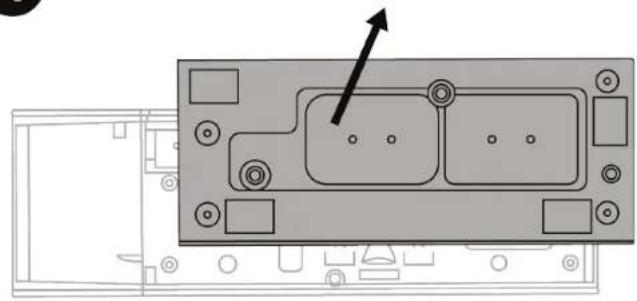

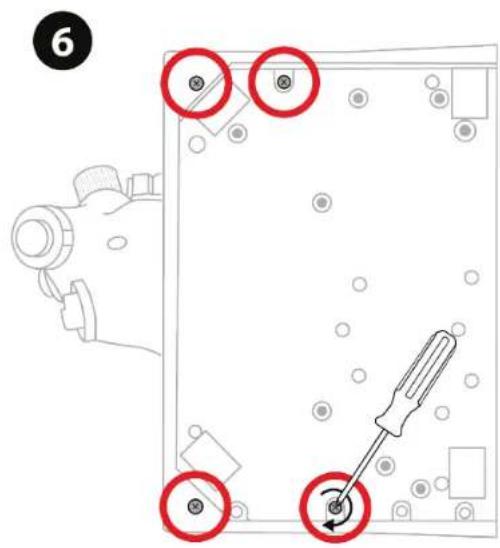

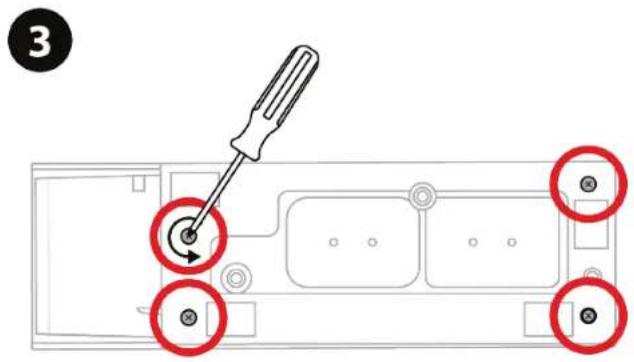

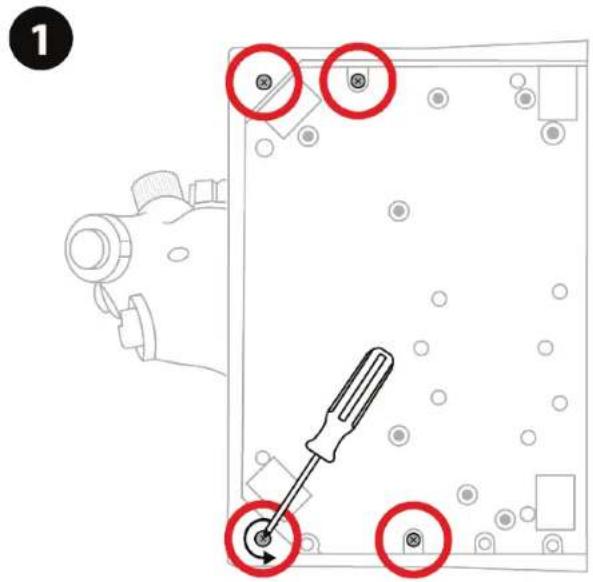

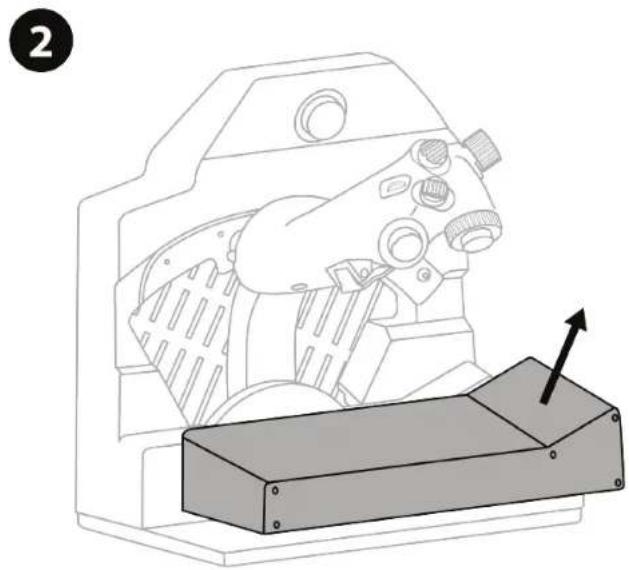

7. VIPER PANEL の取り付け

*別売。 VIPER PANEL は VIPER TQS Mission Pack に含ま

VIPER PANEL は、T.A.R.G.E.T ソフトウェアによってプログラ ミング可能な 43 個のボタンと 1 本の軸を備えた、フライト/ 戦闘能力を拡張できるコントロールパネルです。VIPER

PANEL は、VIPER TQS を補完する製品です。1819

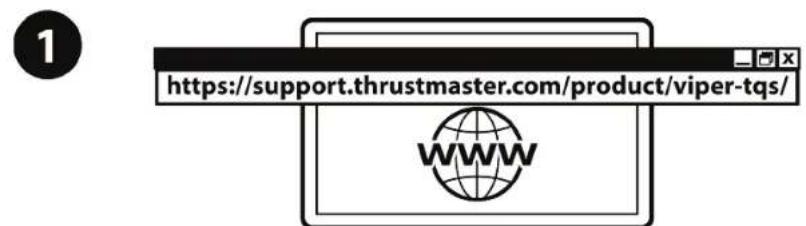

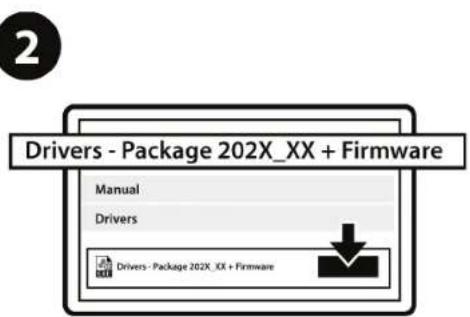

PC 用ドライバと、Windows コントロールパネル用のカスタム インターフェイスをダウンロードしてインストールします。

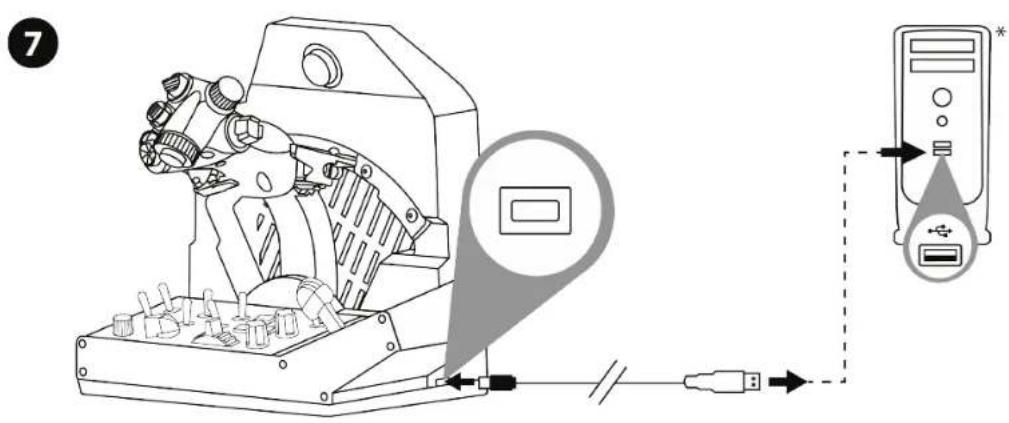

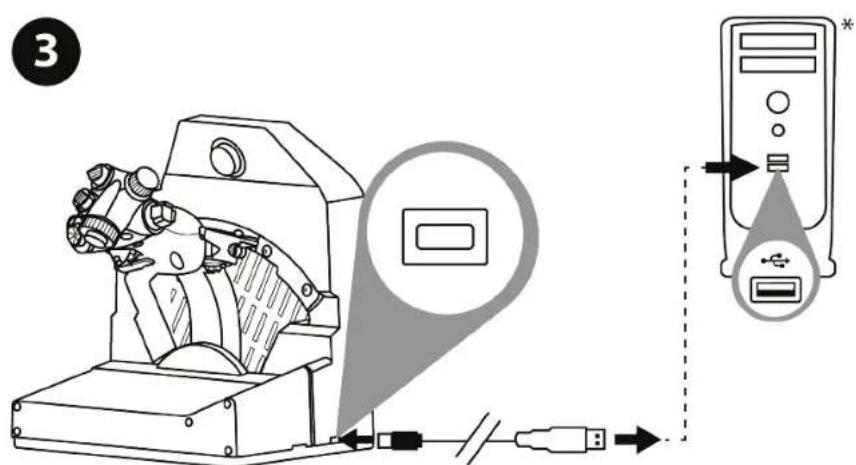

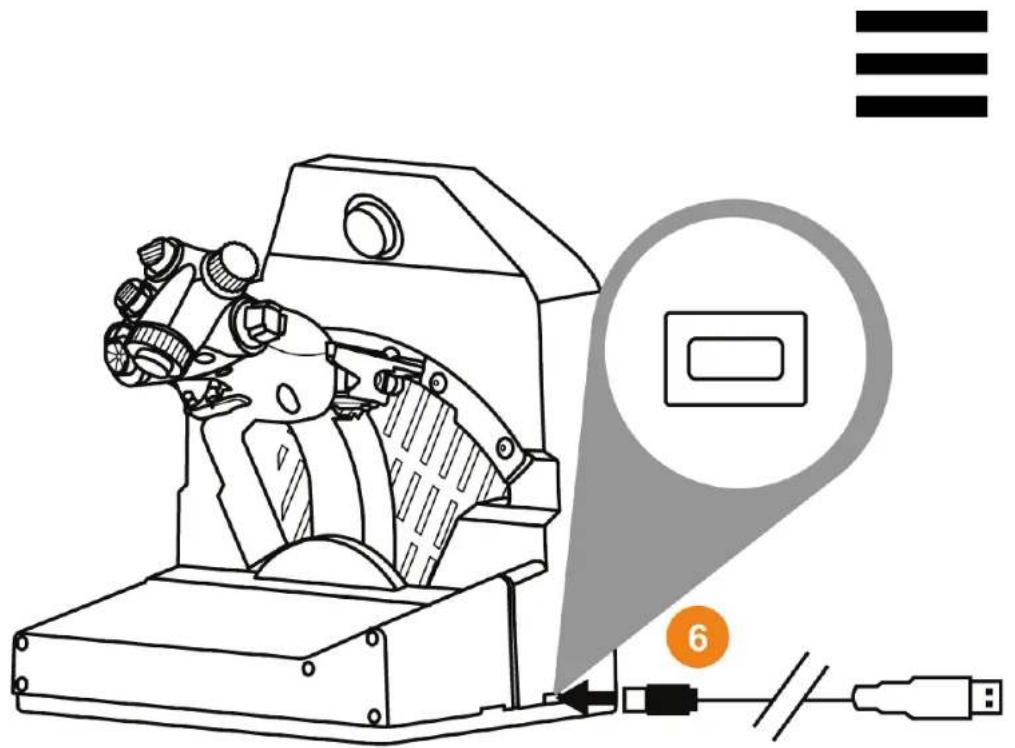

PC ドライバがインストールされたら、USB コネクターを、PC

の USB ポートに接続します。 *付属していません21 Control Panel にアクセスするには、[スタート] / [すべて のアプリ] / [Thrustmaster] / [Control Panel] または [コント ロール パネル] を選択します (Windows 10 の場合)。 「ゲーム コントローラー」ダイアログボックスが表示されます。

デバイスは画面上に VIPER TQS という名前で OK ステー

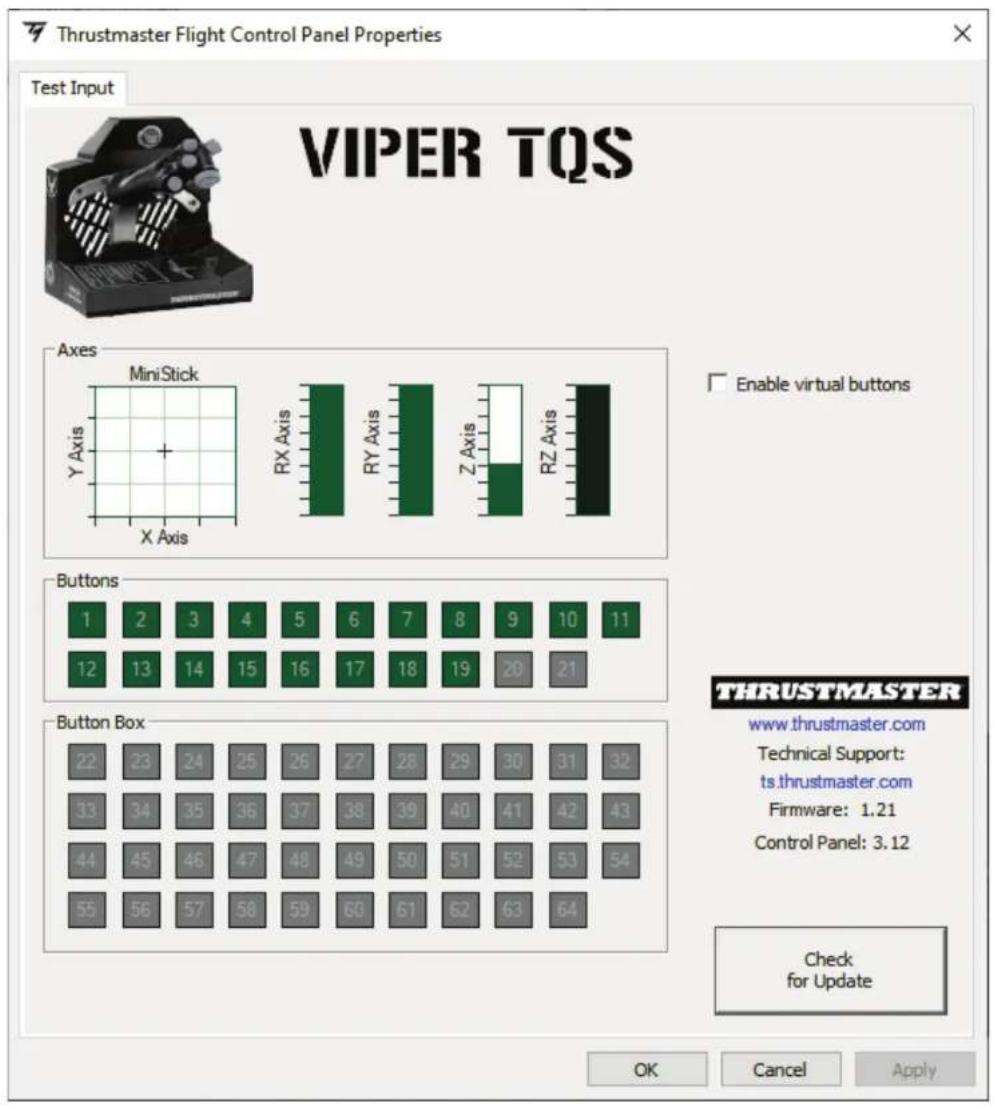

「ゲーム コントローラー」ダイアログボックスで「プロパティ」 をクリックして、すべての機能を表示・テストします。22 Enable virtual buttons (仮想ボタンを有効にする): ハンドルの仮想ボタン (ボタン 20 と 21) を有効/無効にする 機能です。使用したいモードを選択したら、 [ Apply] (適用) を

VIPER TQS では、仮想ボタンはデフォルトで無効になって います。23

9. CUT OFF および AFTERBURNER ディテ

VIPER TQS スロットルクアドラントには、CUT OFF と

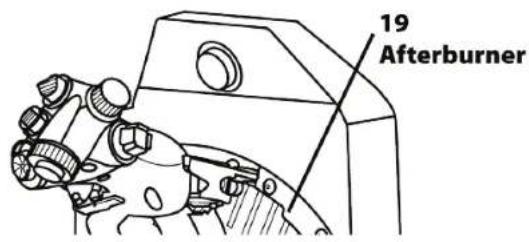

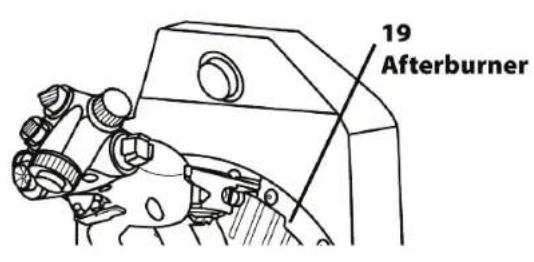

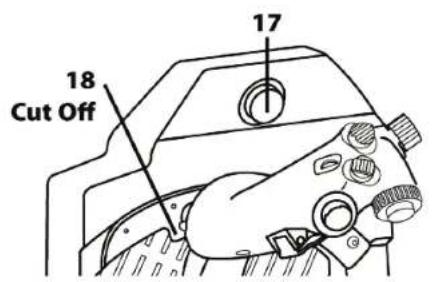

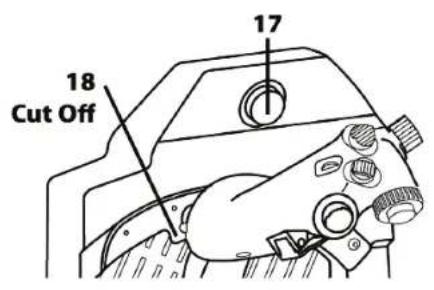

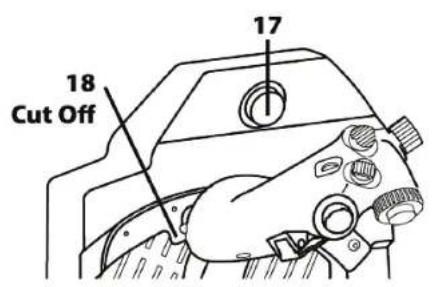

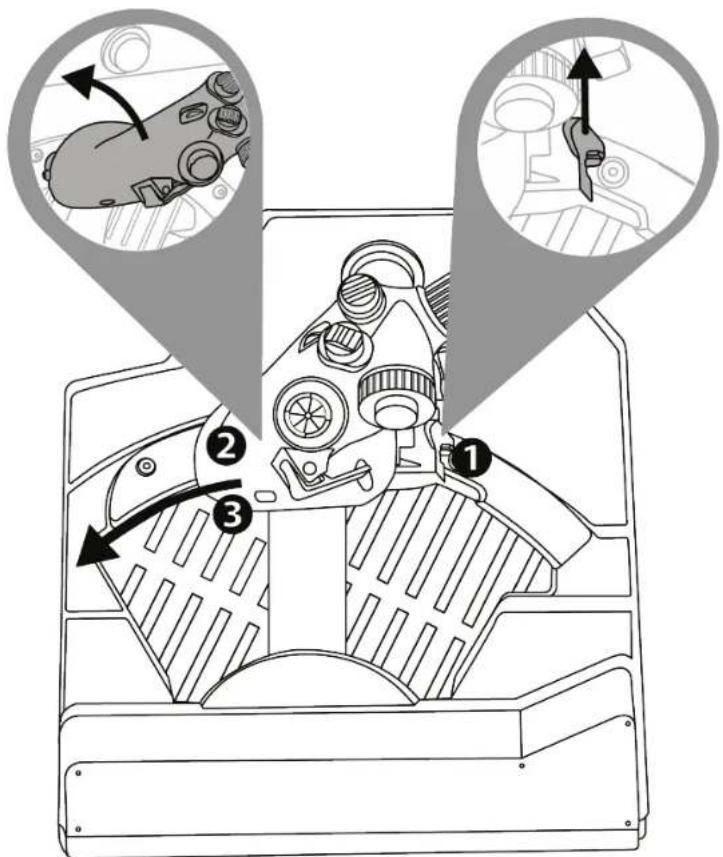

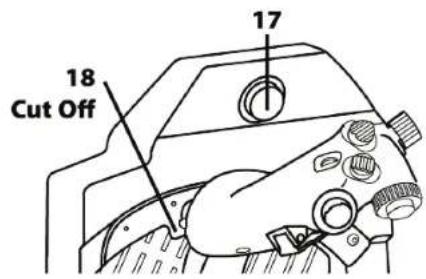

AFTERBURNER ディテントのリアル感あふれるシステムが採 用されています (Afterburner モジュールは取り外し可能)。 CUT OFF スロットルを IDLE 終端ストップに動かした後、「エンジンカッ トオフロック解除」トリガー を押してハンドルを持ち上げ、 終端 を越えたら、ハンドルを OFF の位置に動かしま

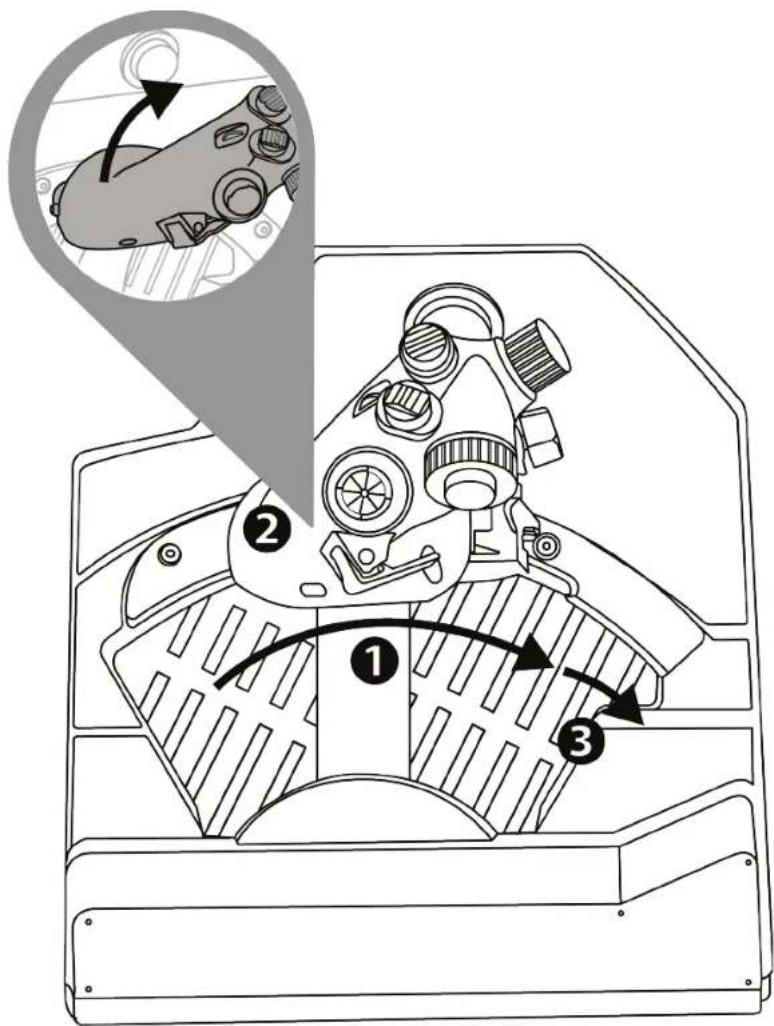

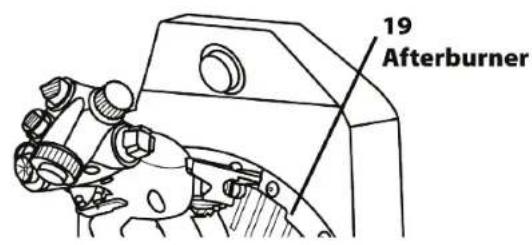

エンジンを再稼働させるには、この手順を逆に実行します。24 AFTERBURNER スロットルを可動域の終端 まで動かし、終端を越えてアフ

を作動させるために、スロットルを持ち上げ

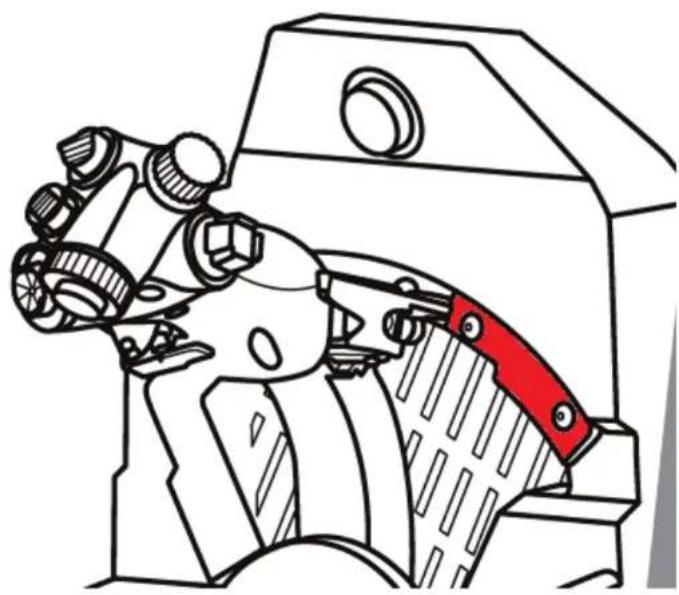

。25 AFTERBURNER 終端ストップを取り外す Afterburner モジュールの可動域の終端は、軸の値の 80%

(特定のシミュレーターなどで) 終端なしの 100% 可動域がス ロットルで必要な場合、六角レンチ (別売) を使ってモジュー ルの 2 つのねじを外すと、Afterburner モジュールとその可 動域の終端を取り除くことができます。26

10. T.A.R.G.E.T 高機能プログラミングソフト

Software (ソフトウェア)」セクションで、T.A.R.G.E.T 高機能プ ログラミングソフトウェアをダウンロードし、インストールしま す。27 T.A.R.G.E.T の主な特長: - 軸の多彩な設定が可能。 - 異なるプログラミングレベルを搭載: Basic、Advanced、 Script。 - ドラッグアンドドロップで操作可能。 - VIPER TQS スロットルクアドラントを他の Thrustmaster ジ ョイスティック (T.A.R.G.E.T とも互換性のある HOTAS Cougar、HOTAS Warthog、T.16000M、および MFD Cougar Pack) と組み合わせて、1 台の USB デバイスとして認識さ

- Thrustmaster コミュニティのメンバーらによって作成された 高度なプロファイルへのアクセス。28

VIPER TQS についてご質問がおありですか、それとも技術 的な問題が発生していますか？そのような場合は、 Thrustmaster テクニカルサポートのウェブサイトにアクセスし
