Viper TQS - 控制器 THRUSTMASTER - 免费用户手册

常见问题 - Viper TQS THRUSTMASTER

用户手册 Viper TQS THRUSTMASTER

VIPER TQSの完全な設計はhttps://support.thrustmaster.com/product/viper-tqs/ご覈たけknife。

TM Flying Clamp* 杂使用L的取付付

在安装本产品之前、在以任何方式使用本产品之前以及对其执行任何维护之前，请仔细阅读本手册提供的说明。请务必遵守安全说明。不遵守这些说明可能导致事故和/或损坏。请保留本手册，以便您日后查阅说明。

目录

1. 包装清单 5
2. VIPER TQS 配备 6
3. 按钮和轴的映射 8
4. 有关使用VIPERTQS的信息 10
5. 调节摩擦力 11
6. 安装到支架上 12
7. 安装VIPER PANEL* 17
8. 安装到PC上 20
9. CUT OFF 和 AFTERBURNER 止动器 23
10. T.A.R.G.E.T 高级编程软件 26
    11．常见问题解答和技术支持 28

借助来自美国空军部的VIPER（世界上使用最广泛的现代战斗机）的标志性节流阀弧座加速飞行，深入虎穴！

独特的1:1比例人体工学复刻版HOTAS配备金属手柄和逼真的按钮与止动器，让您的驾驶舱再上一个台阶。

本手册将帮助您安装VIPER TQS并让其运行在最佳条件下。在开始起飞之前，请仔细阅读以下所有说明和警告：它们将帮助您尽情享受您的产品。

更新固件

要使VIPER TQS能在视频游戏中正常工作，您必须更新其固件。

要执行更新，请访问

选择 Firmware (固件)，然后按照说明（包括下载和安装程序）进行操作。

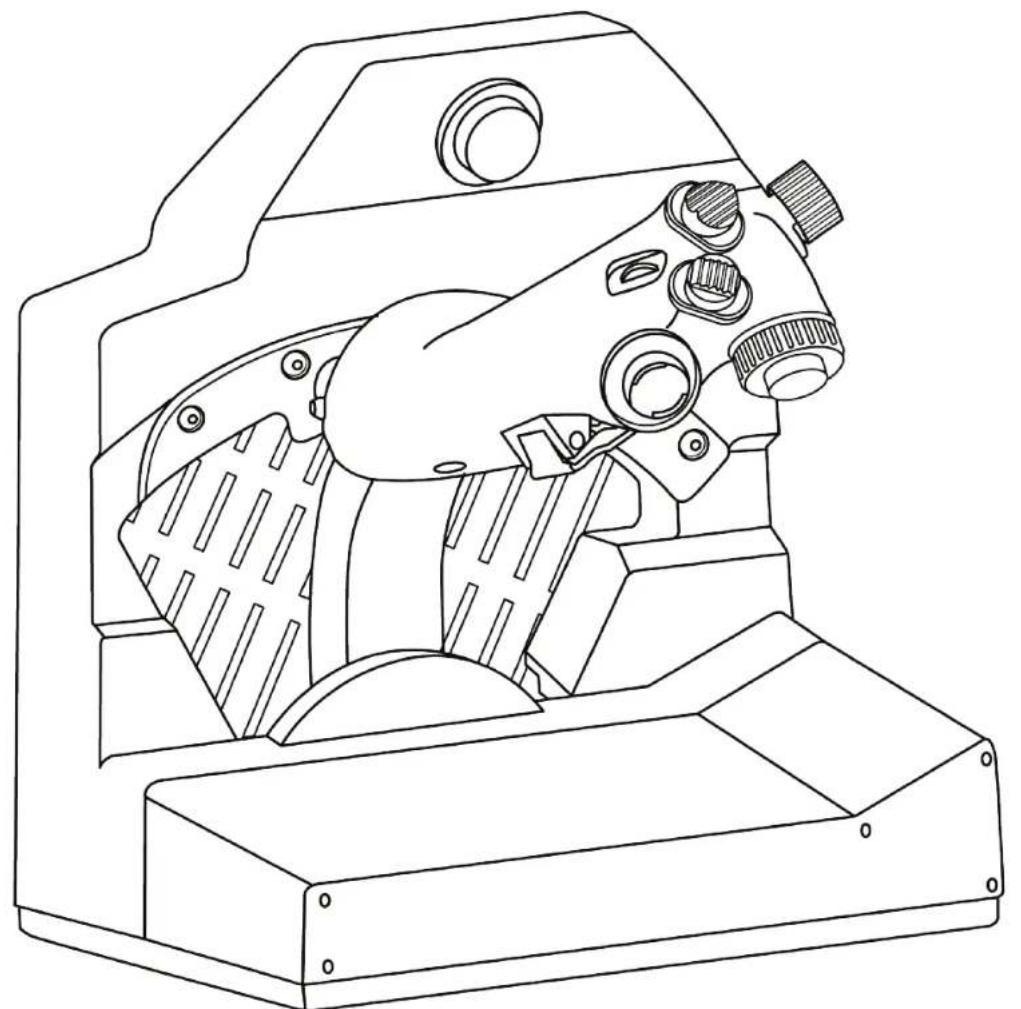

1. 包装清单

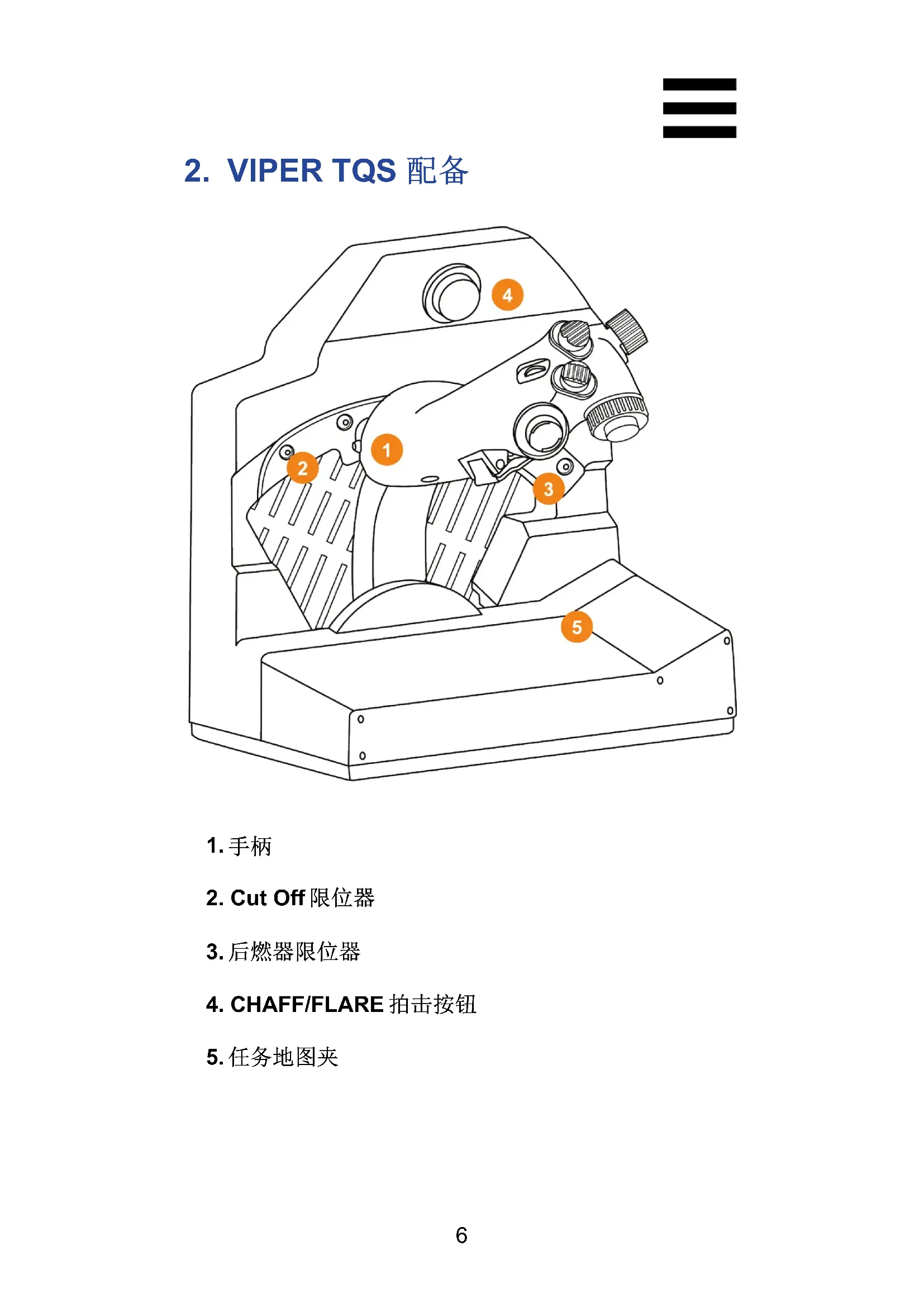

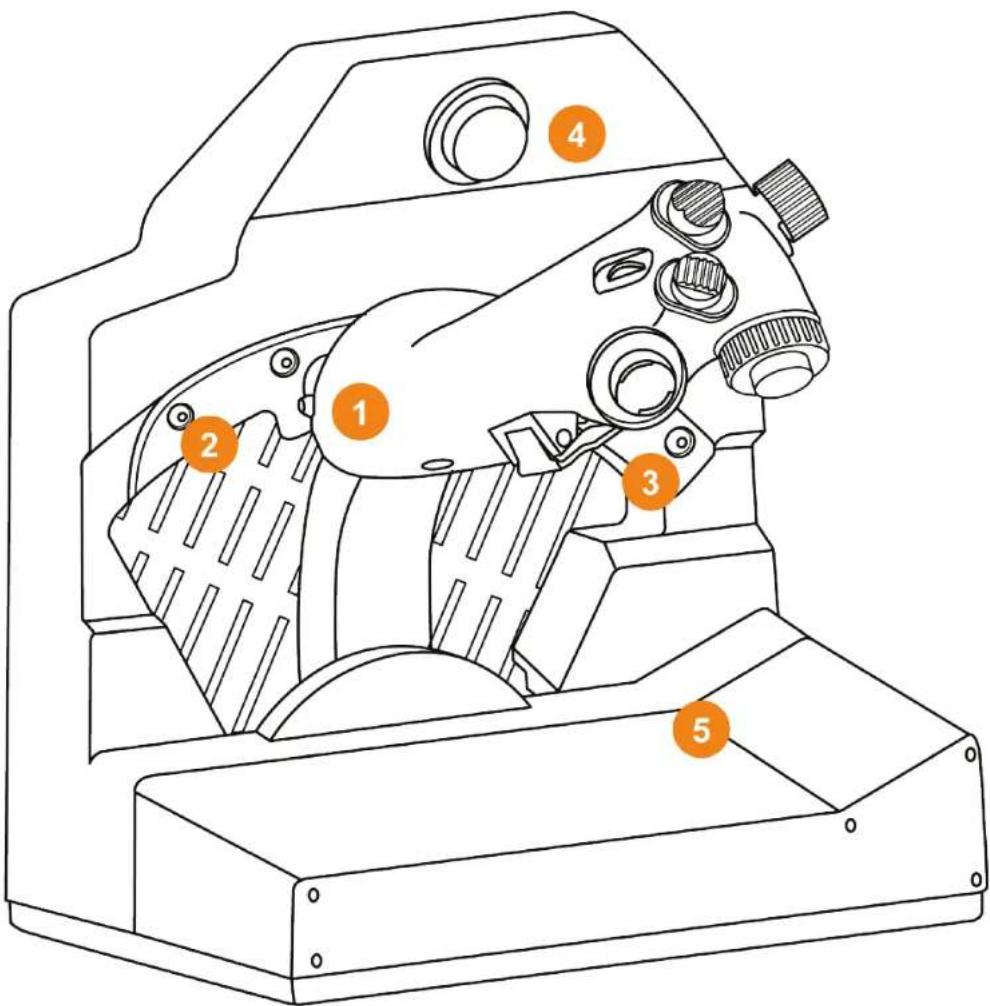

2. VIPER TQS 配备

1.手柄
2. Cut Off 限位器
3.后燃器限位器
4. CHAFF/FLARE 拍击按钮
5. 任务地图夹

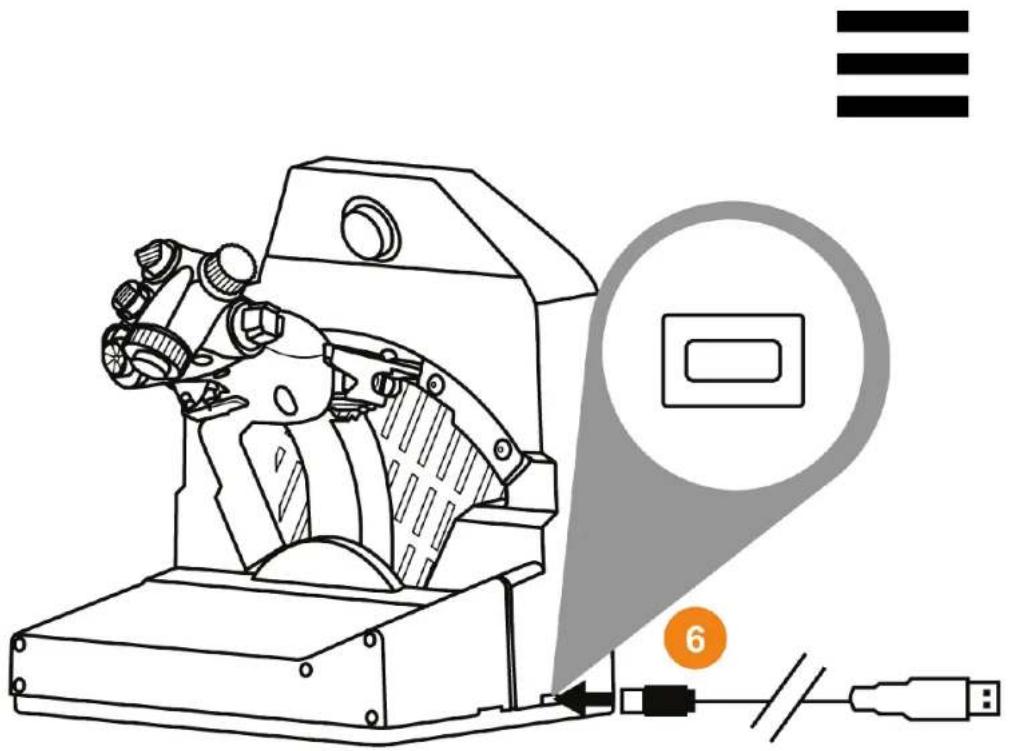

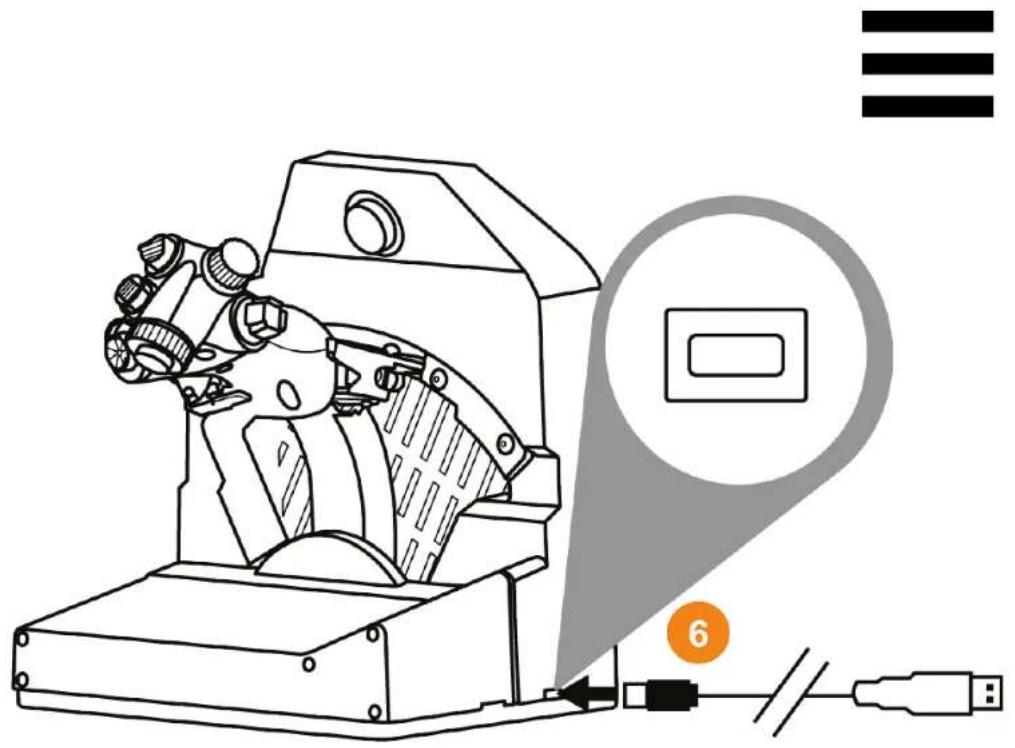

6. USB 接口 (type C)

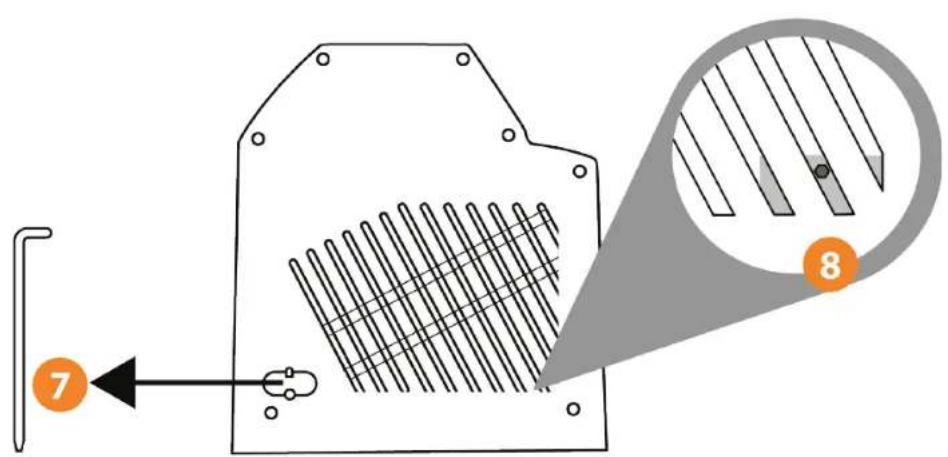

1. 摩擦力调节工具位置

8.节流阀摩擦力调节操作点

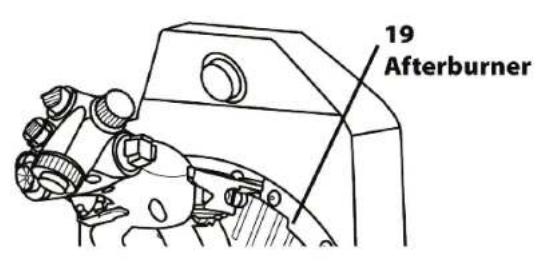

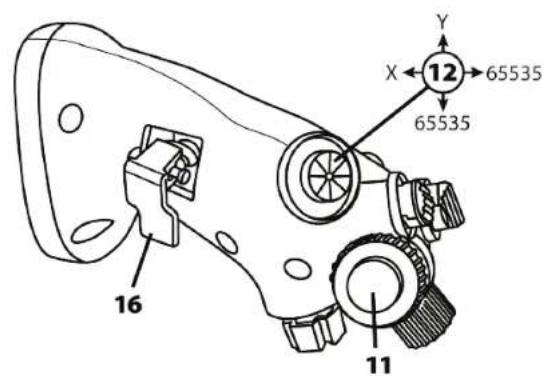

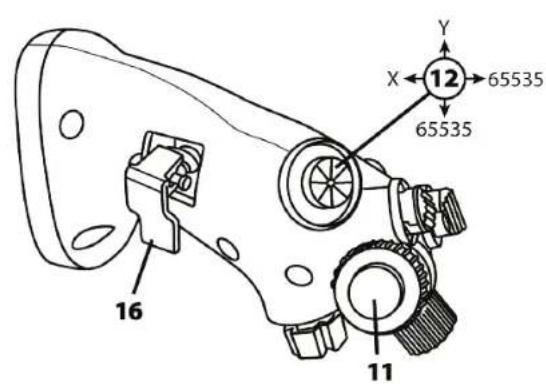

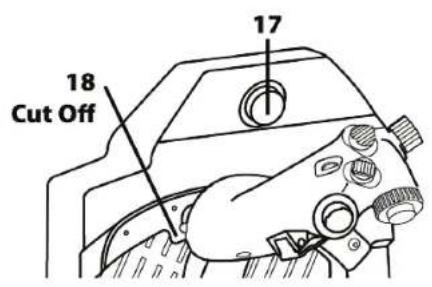

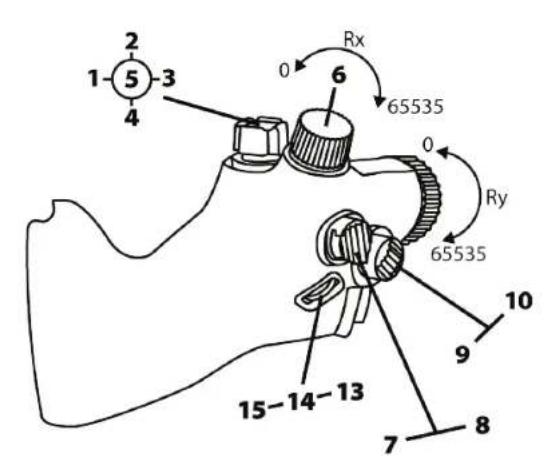

3. 按钮和轴的映射

VIPER TQS 手柄：19 个按钮和 5 个轴在模式 A（不含虚拟按钮）下的映射

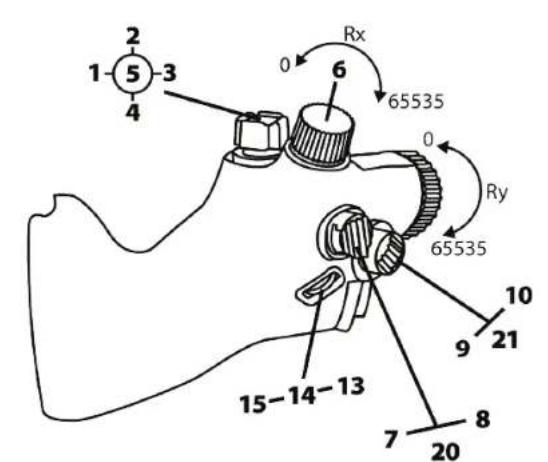

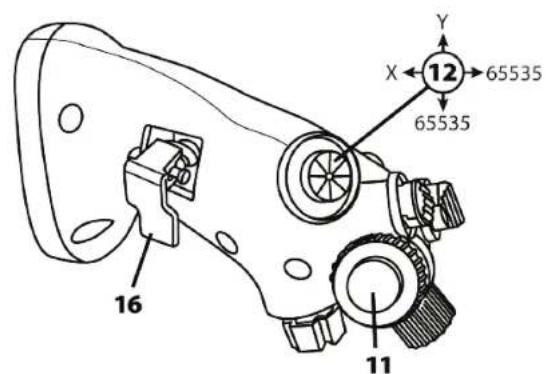

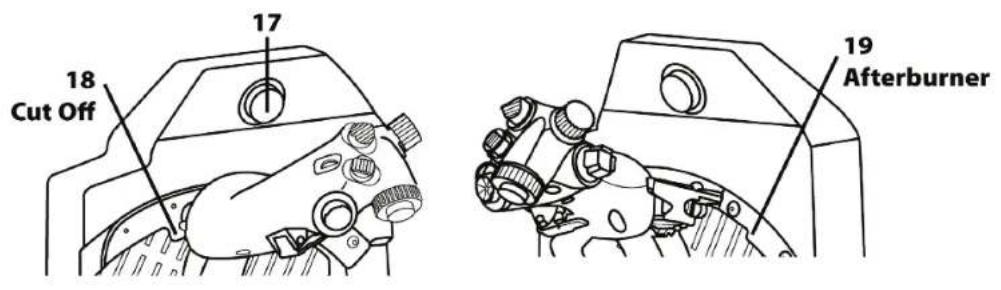

模式B：含虚拟按钮

4. 有关使用 VIPER TQS 的信息

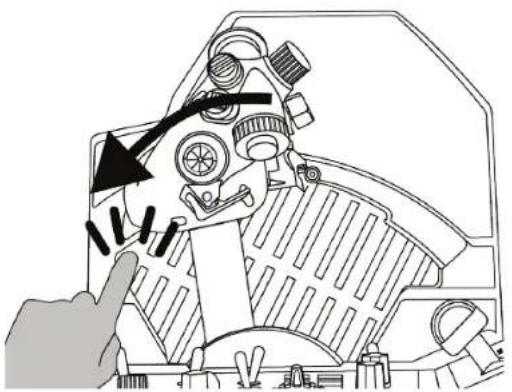

夹伤危险

在使用手柄时，切勿将手指置于禁止区域。

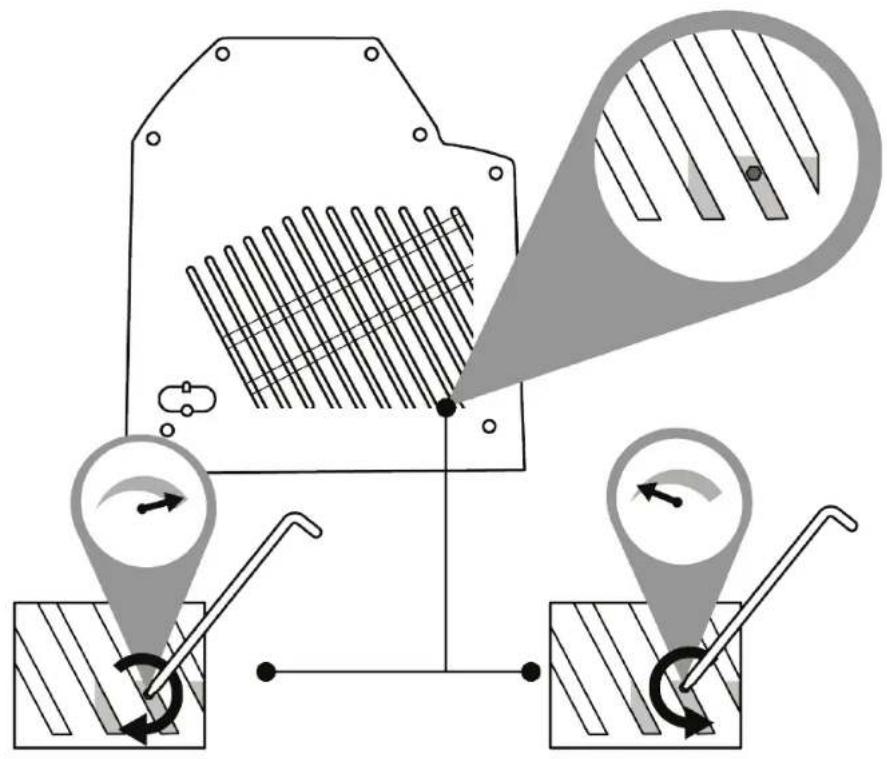

5. 调节摩擦力

您可以使用VIPERTQS侧面附带的工具，根据您自己的喜好调节VIPERTQS节流阀弧座的摩擦力。然而，请注意，出厂时已默认设置为最佳的节流阀摩擦力。

为避免损坏摩擦力系统，请小心操作，不要过度拧紧调节螺丝。

此外，切勿完全拧松调节螺丝，否则，可能存在这样的风险：节流阀无法再固定在正确的位置上。

6. 安装到支架上

VIPER TQS 可以安装在不同类型的支架上。大多数市售驾驶舱和支架均已兼容类似的 Thrustmaster（图马思特）产品（如 HOTAS Warthog）。

请切记：VIPER TQS 带有强大的杠杆效应，因此，必须连接必须牢固。

请使用合适的M6螺丝（不随附）将底座连接到您的支架上，以免损坏手柄。

完整的VIPER TQS 设计图详见

在每次使用之前，请确保VIPER TQS仍然按照制造商规定的说明正确连接到支架上。

务必考虑支架的制作材料，确保本产品可以安全地连接到该支架。VIPER TQS 必须在坚固材料（如中密度纤维板或木材）制成且没有任何中空或玻璃组件的桌面上使用。

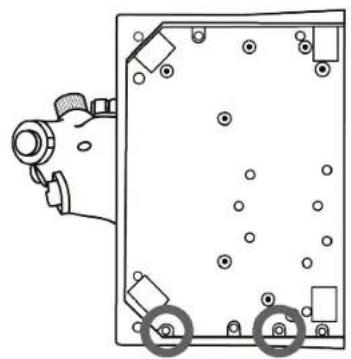

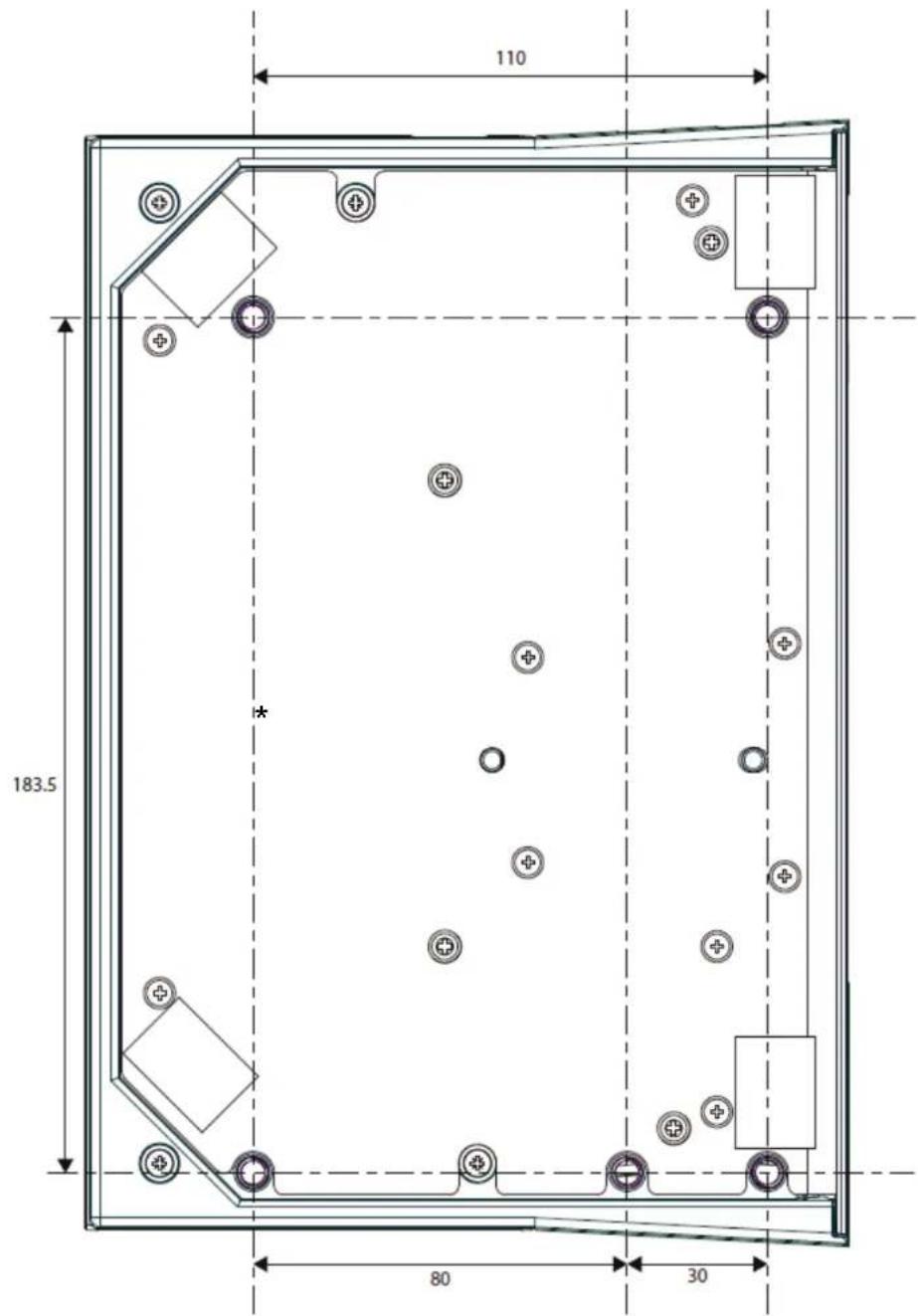

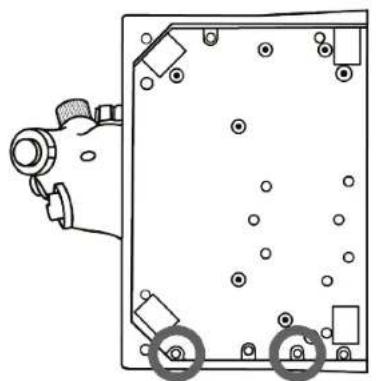

安装图纸尺寸（单位：mm）

您可以从
https://support.thrustmaster.com/product/vipertqs/下载安装图纸，然后打印出来并用在您的支架上，以做好钻孔准备。

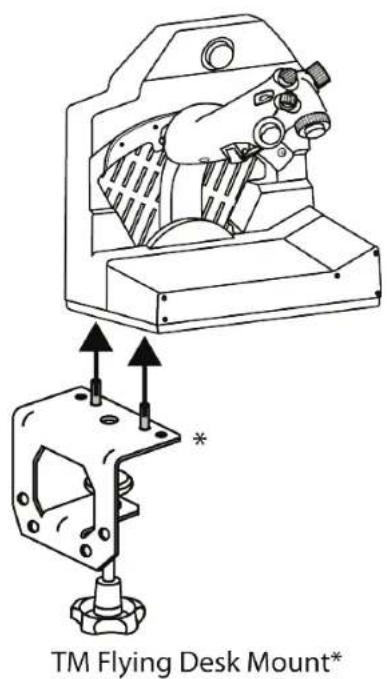

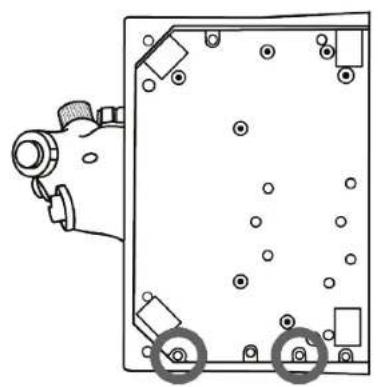

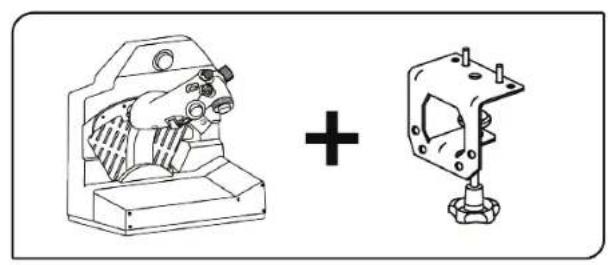

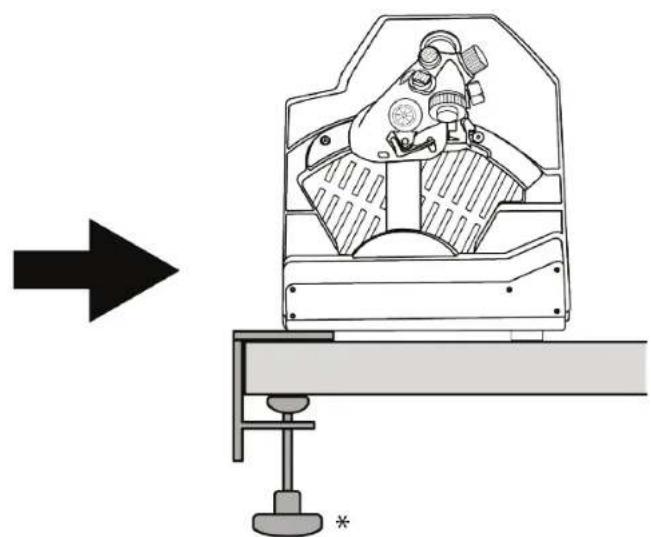

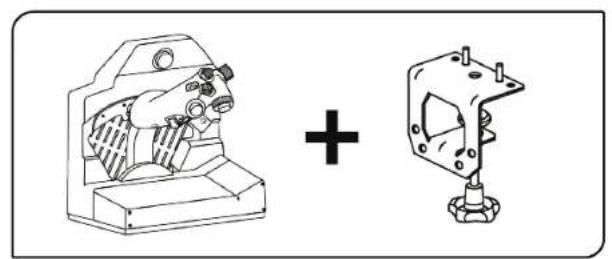

使用TM Flying Desk Mount进行安装

TM Flying Desk Mount 是一款金属安装系统，其带有一个夹紧螺丝，可改善使用设备时的人体工学体验和驾驶位置。该系统设计用于厚度为 15 到 50 ~mm 的桌面和台面。

* 另售

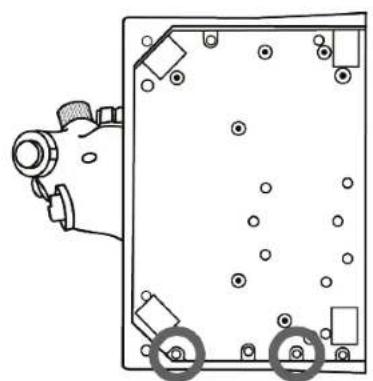

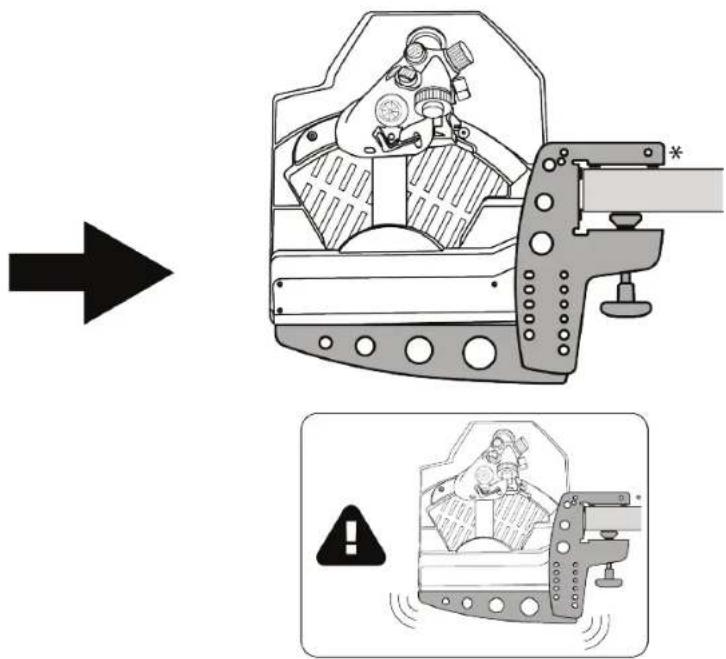

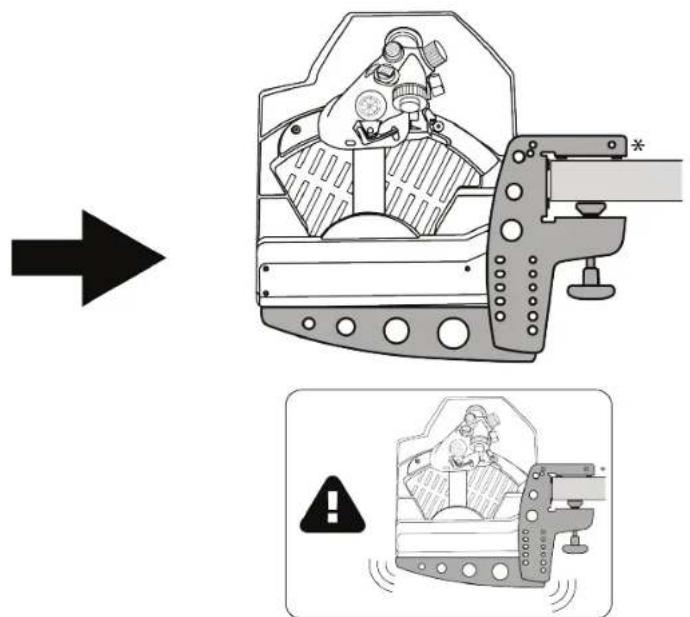

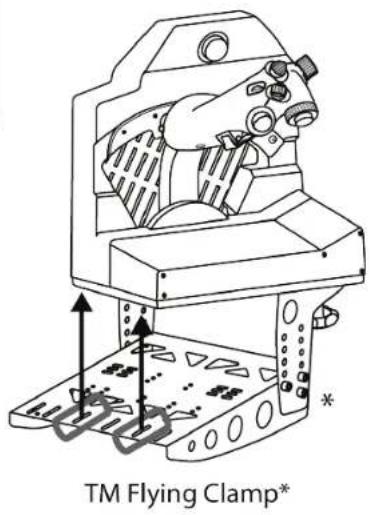

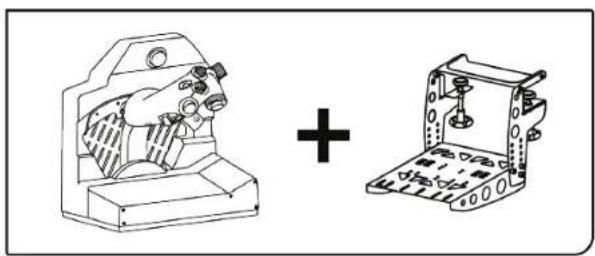

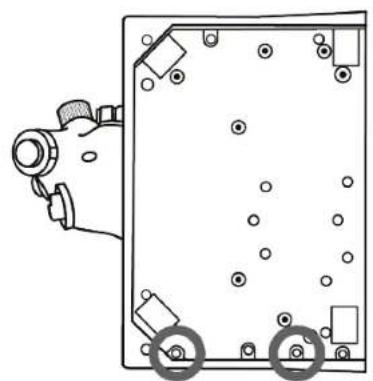

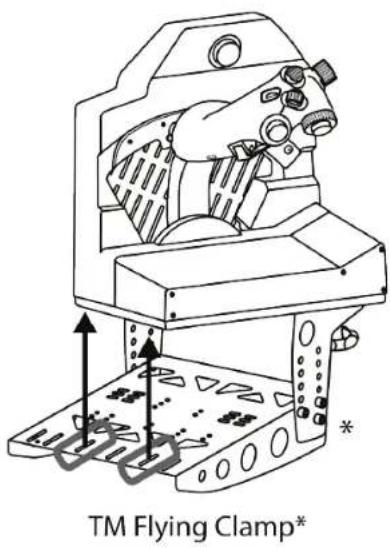

使用TM Flying Clamp* 进行安装

TM Flying Clamp 是一款可调节高度的支架，由Thrustmaster（图马思特）为其飞行模拟配件设计。该安装系统带有两个夹紧螺丝，可进行调节，以便用于厚度为15到 45mm 的桌面和台面。

*另售

请注意，VIPER TQS 很重，可能导致安装系统的意外移动。

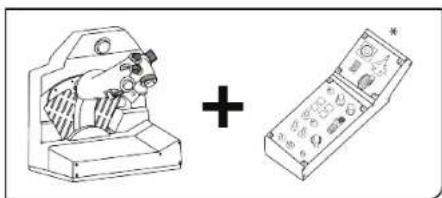

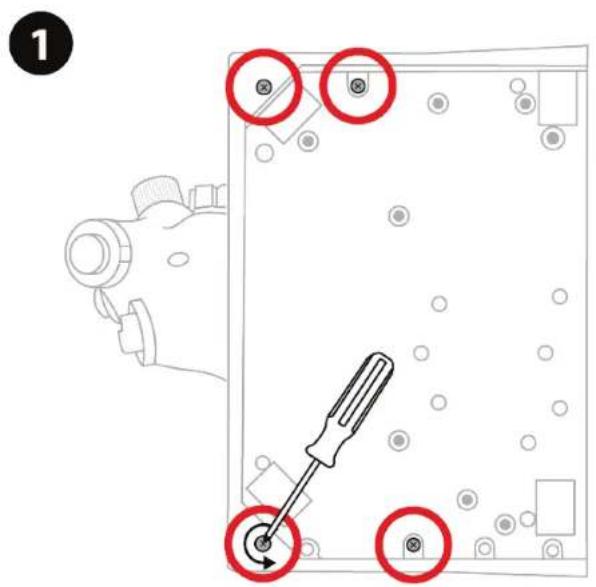

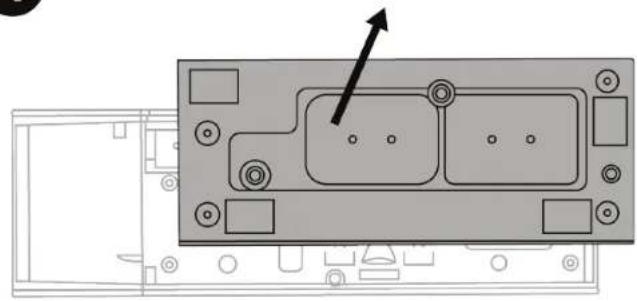

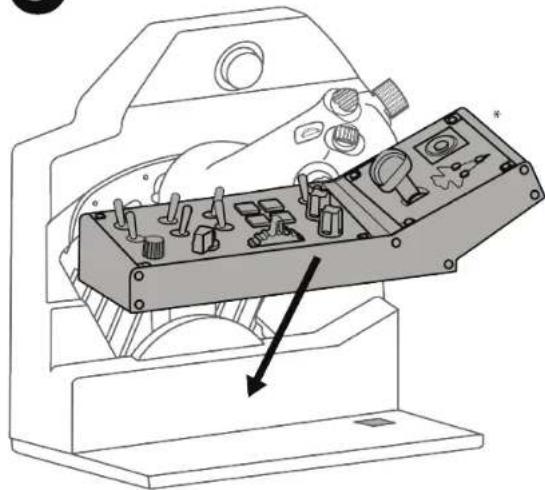

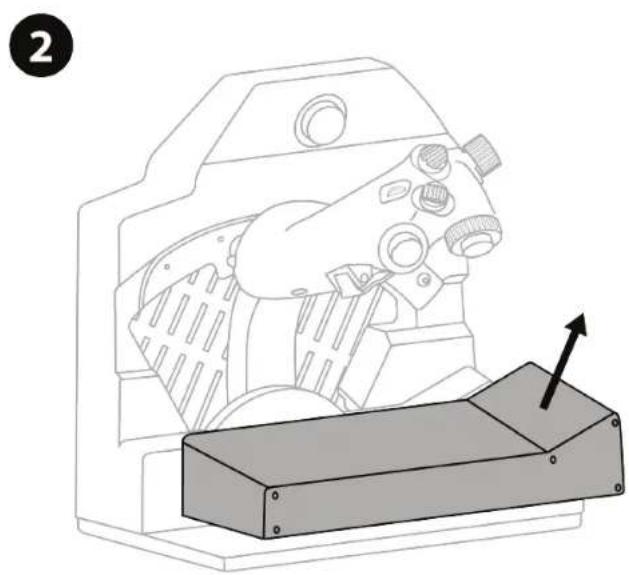

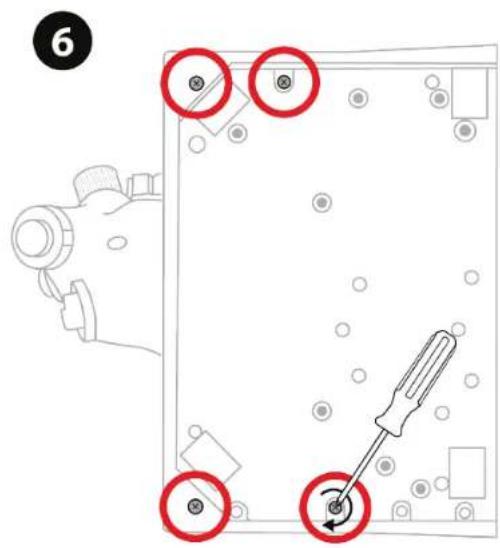

7. 安装VIPER PANEL*

• 另售。VIPER PANEL 包含在 VIPER TQS Mission Pack 中。

VIPER PANEL 是一款控制面板，其提供总共 43 个按钮和 1 个轴，所有这些控件均可通过 T.A.R.G.E.T 软件进行编程，让您能够拓展飞行/战斗功能。VIPER PANEL 是 VIPER TQS 的加装配件。

4

5

* 未提供

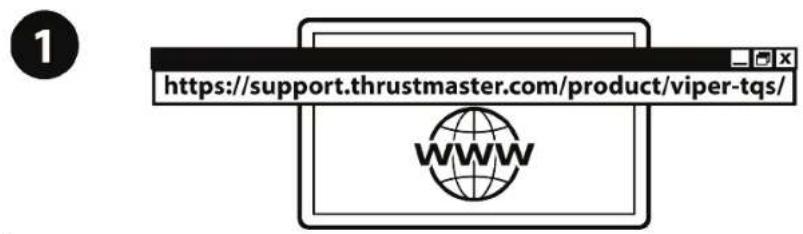

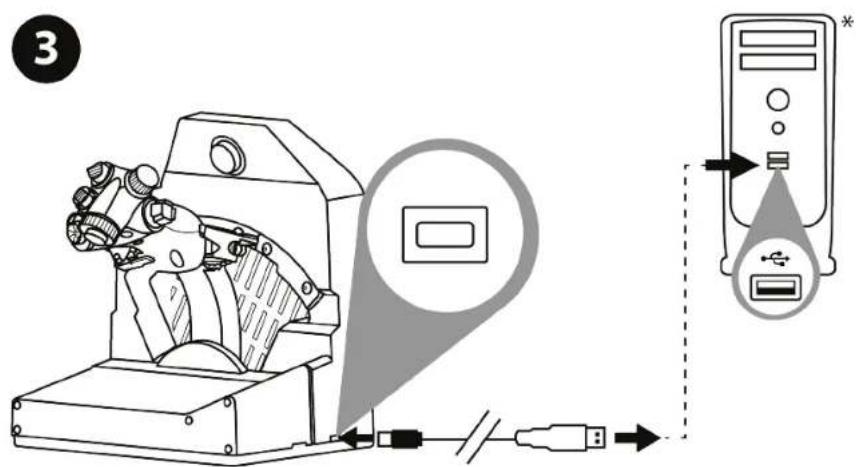

8. 安装到PC上

请访问

下载并安装PC驱动程序及其基于Windows控制面板的自定义界面。

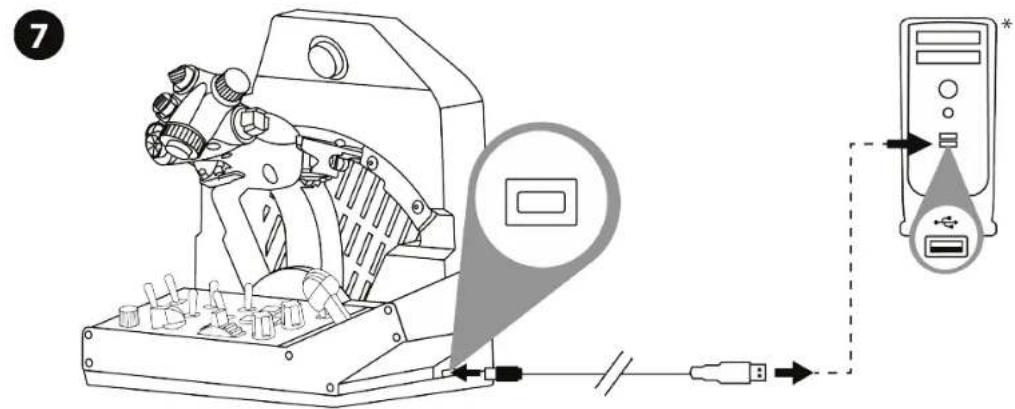

安装PC驱动程序之后，将USB接头连接到PC上的某个USB端口。

• 未提供

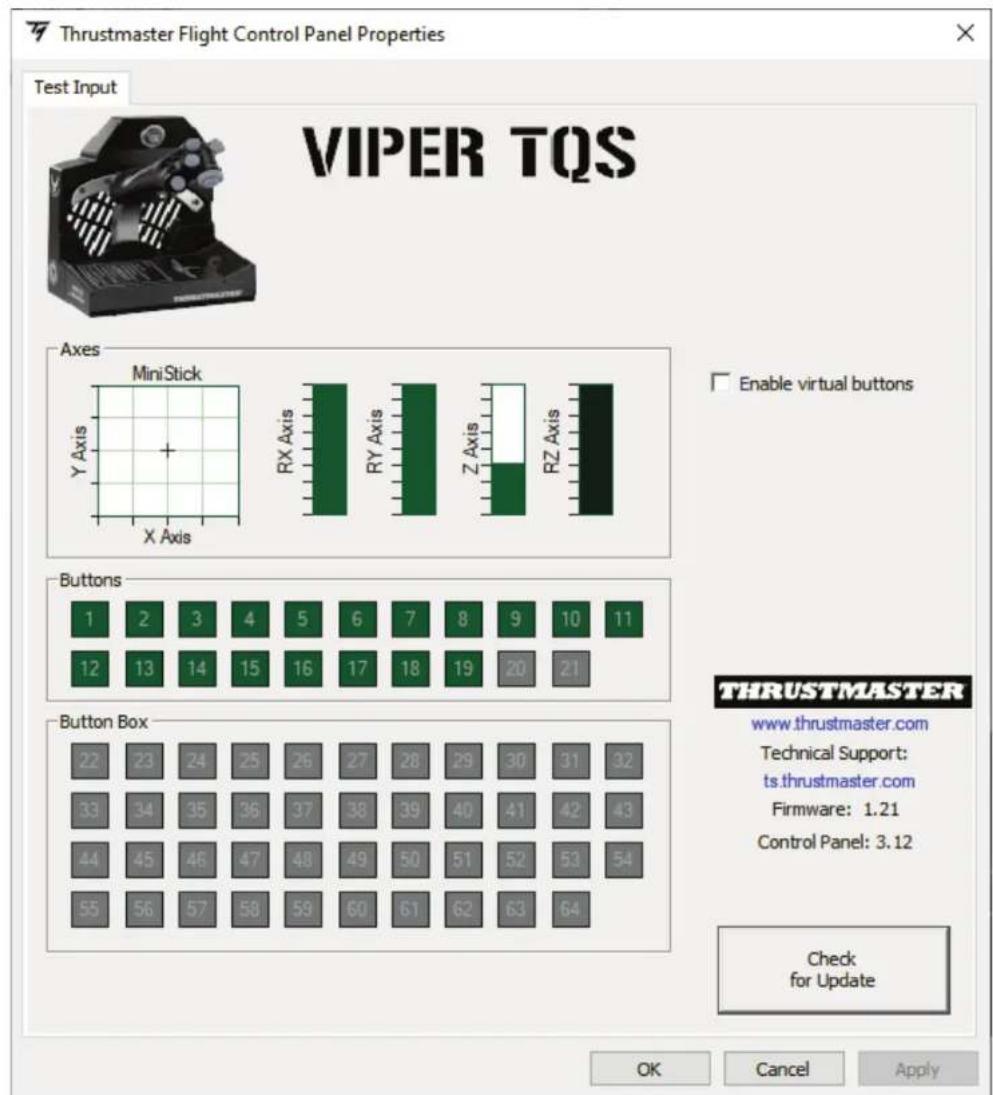

要访问 Control Panel，请选择开始 / 所有应用 / Thrustmaster / Control Panel 或控制面板（在 Windows 10 中）。

此时将显示游戏控制器对话框。该附件将出现在屏幕上，其名称显示为VIPERTQS，状态为OK。

⑤在游戏控制器对话框中，单击属性可测试和查看所有功能。

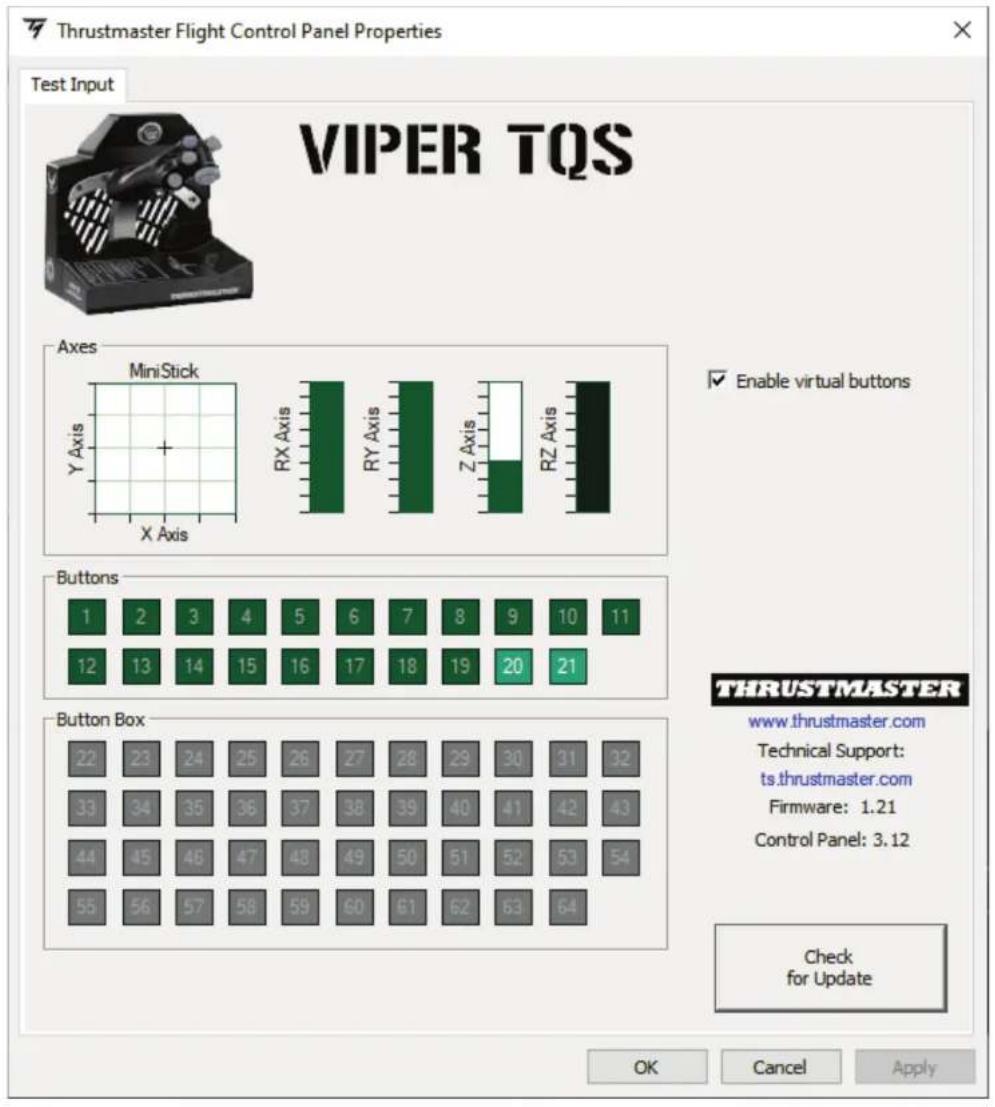

Enable virtual buttons (启用虚拟按钮):

此功能允许您启用或禁用手柄上的虚拟按钮（按钮20至21）。在选择您要使用的模式之后，单击Apply(应用)。

默认情况下，会禁用VIPERTQS上的虚拟按钮。

9. CUT OFF 和 AFTERBURNER 止动

器

VIPER TQS节流阀弧座配备逼真的CUT OFF和AFTERBURNER止动器（Afterburner模块可拆卸）系统。

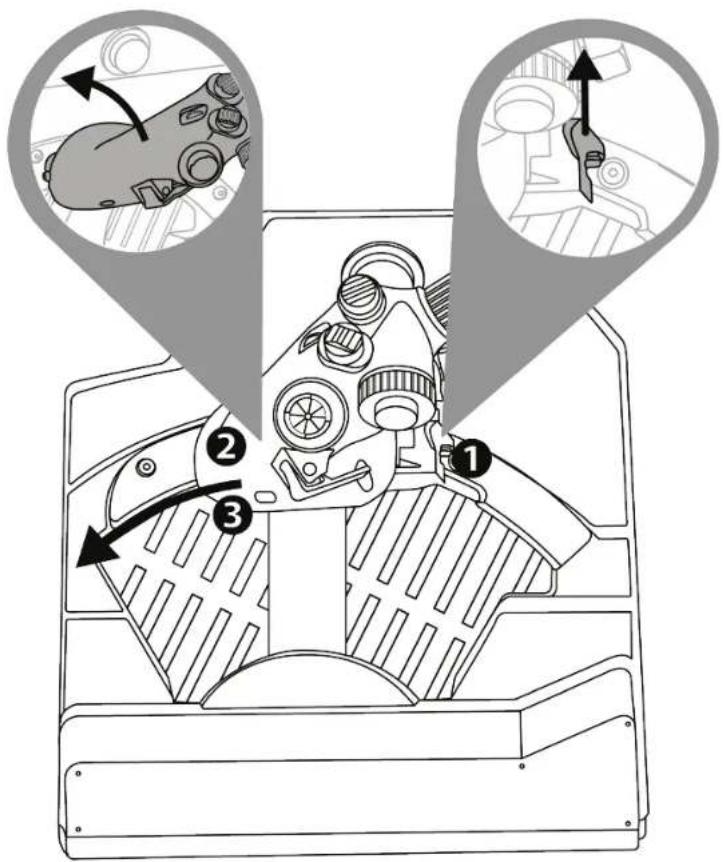

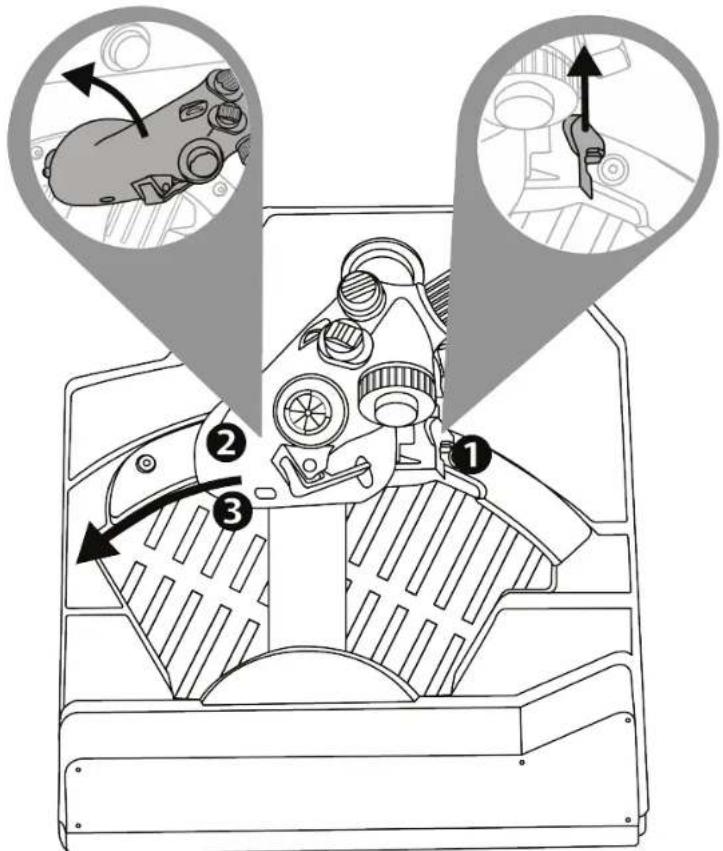

CUT OFF

在将节流阀置于IDLE限位器后，按下“引擎切断解锁”扳机①，以抬升手柄，使之越过限位器②，然后将手柄置于OFF位置③。

要重新打开引擎，请倒序执行上述程序。

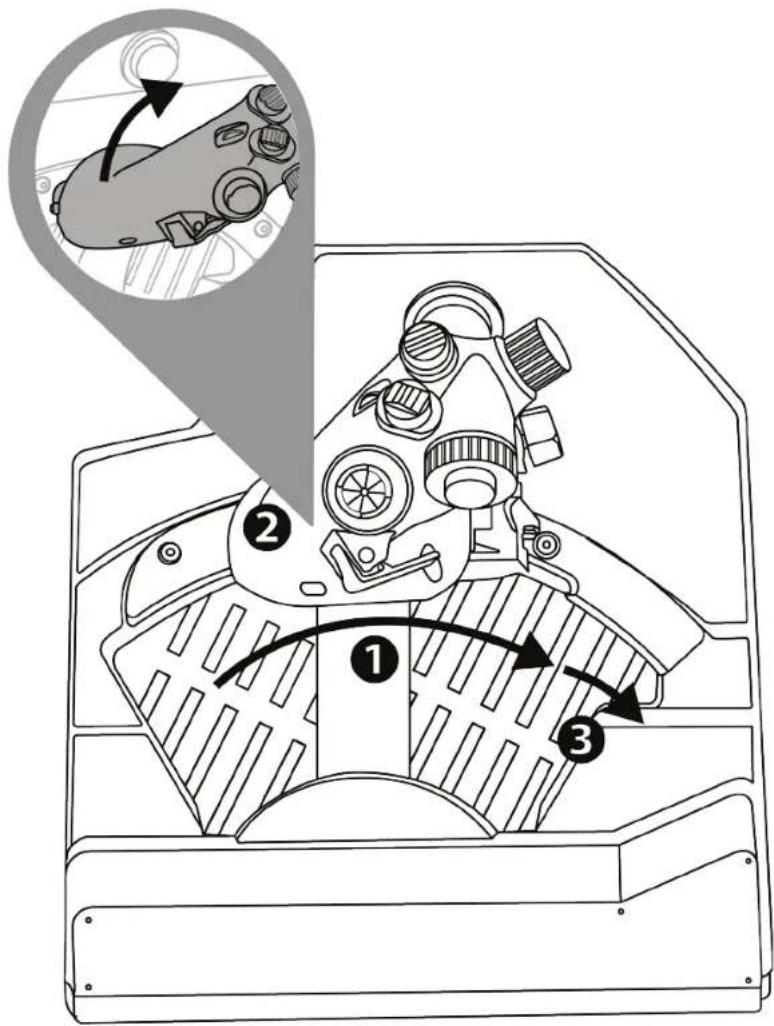

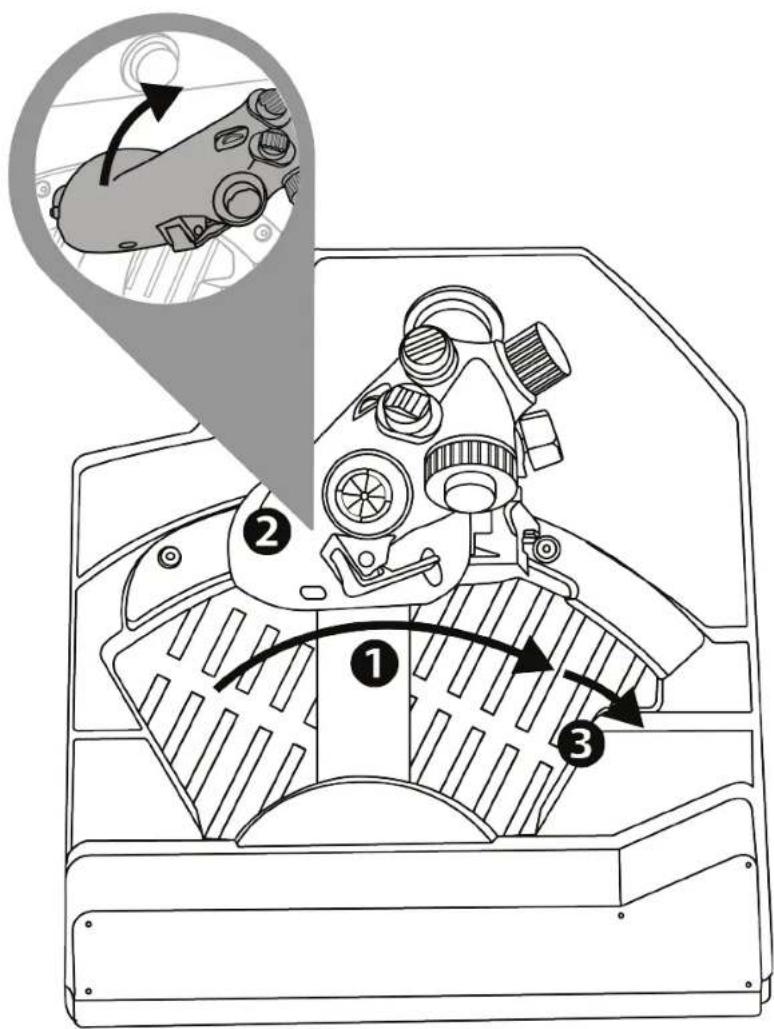

AFTERBURNER

将节流阀移动到限位器 ① 并抬升 ②，以越过限位器，啮合后燃器 ③。

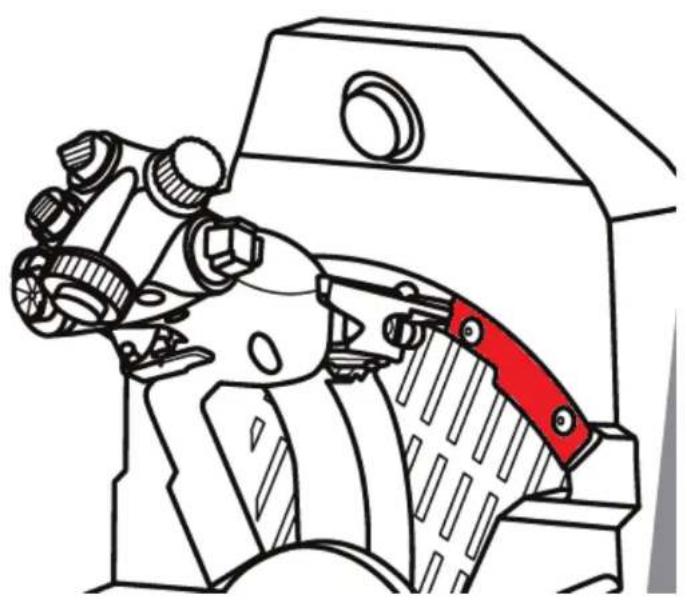

拆卸AFTERBURNER限位器

Afterburner模块的限位器位于轴的 80% 处。

如果您需要不带限位器的 100% 节流阀行程（针对特殊的模拟器），您可以通过使用内六角扳手（未随附）拧松该模块的两个螺丝，拆卸Afterburner模块及其限位器。

10. T.A.R.G.E.T 高级编程软件

请访问

在 Software (软件) 部分，下载并安装 T.A.R.G.E.T 高级编程软件。

T.A.R.G.E.T 的主要功能

• 支持不同的轴配置。
• 支持不同级别的编程设置：Basic、Advanced 与 Script。
• 采用“拖放”原则。
• 可将 VIPER TQS 节流阀弧座与各种 Thrustmaster（图马思特）摇杆（HOTAS Cougar、HOTAS Warthog、T.16000M 和 MFD Cougar Pack，所有这些设备也兼容 T.A.R.G.E.T）结合在一起，从而被识别为单个 USB 设备。
• 可访问由 Thrustmaster（图马思特）社区创建的高级配置文件。

11. 常见问题解答和技术支持

您对VIPER TQS是否有任何疑问，或者您是否遇到任何技术问题？若有的话，请访问Thrustmaster（图马思特）

技术支持网站：

在安裝本產品之前、在以任何方式使用本產品之前以及對其執行任何維護之前，請仔細閱讀本手冊提供的說明。請務必遵守安全說明。不遵守這些說明可能導致事故和/或損壞。請保留本手冊，以便您日後查閱說明。

目錄

1. 包裝清單 5
2. VIPER TQS 配備 6
3. 按鈕和軸的對應 8
4. 有關使用VIPERTQS的信息 10
5. 調節摩擦力 11
6. 安装到支架上 12
7. 安装VIPER PANEL* 17
8. 安装到PC上 20
9. CUT OFF 和 AFTERBURNER 止動器………23
10. T.A.R.G.E.T 進階編程軟體 ..... 26
    11．常見問題解答和技術支援 28

借助來自美國空軍部的VIPER（世界上使用最廣泛的現代戰鬥機）的標誌性節流闊弧座加速飛行，深入虎穴！

獨特的 1:1 比例人體工學複刻版 HOTAS 配備金屬手柄和逼真的按鈕與止動器，讓您的駕駛艙再上一個臺階。

本手冊將輔助您安裝 VIPER TQS 並讓其運作在最佳條件下。在開始起飛之前，請仔細閱讀以下所有說明和警告：它們將助力您盡情享受您的產品。

更新韻體

要使VIPER TQS能在視訊遊戲中正常工作，您必須更新其韻體。

要執行更新，請瀏覽

選取 Firmware (軸體)，然後按照說明（包括下載和安裝程式）進行操作。

1. 包裝清單

2. VIPER TQS 配備

1. 手柄
2. Cut Off 限位器
3. 後燃器限位器
4. CHAFF/FLARE拍擊按鈕
5. 任務地圖夾

6. USB 介面 (type C)

1. 摩擦力調節工具位置
2. 節流閥摩擦力調節操作點

3. 按鈕和軸的對應

VIPER TQS 手柄：19 個按鈕和 5 個軸在模式 A（不含虛擬按鈕）下的對應

模式B：含虚擬按鈕

4. 有關使用 VIPER TQS 的信息

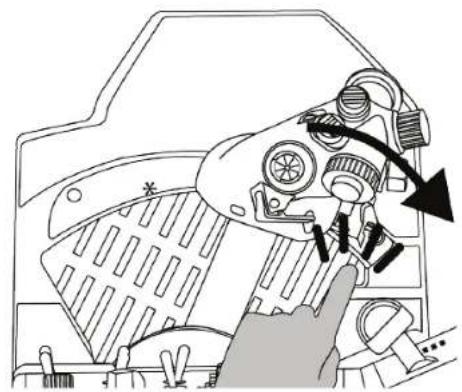

夾傷危險

在使用手柄時，切勿將手指置於禁止區域。

5. 調節摩擦力

您可以使用 VIPER TQS 備面附帶的工具，根據您自己的喜好調節 VIPER TQS 節流閥弧座的摩擦力。然而，請注意，出廠時已預設為最佳的節流閥摩擦力。

為避免損壞摩擦力系統，請小心操作，不要過度擋緊調節螺絲。

此外，切勿完全擇松調節螺絲，否則，可能存在這樣的風險：節流閥無法再固定在正確的位置上。

6. 安装到支架上

VIPER TQS 可以安裝在不同類型的支架上。大多數市售駕駛艙和支架均已相容於類似的 Thrustmaster（圖馬思特）產品（如HOTAS Warthog）。

請切記：VIPER TQS 帶有強大的杠杆效應，因此，必須連接必須牢固。

請使用合適的M6螺絲（不隨附）將底座連接到您的支架上，以免損壞手柄。

完整的VIPER TQS 設計圖詳見

在每次使用之前，請確保 VIPER TQS 仍然按照製造商規定的說明正確連接到支架上。

務必考慮支架的製作材料，確保本產品可以安全地連接到該支架。VIPER TQS 必須在堅固材料（如中密度纖維板或木材）製成且沒有任何中空或玻璃元件的桌面上使用。

安裝圖紙尺寸（單位：mm）

您可以從
https://support.thrustmaster.com/product/viper-tqs/
下載安裝圖紙，然後列印出來並用在您的支架上，以做好鑽孔準備。

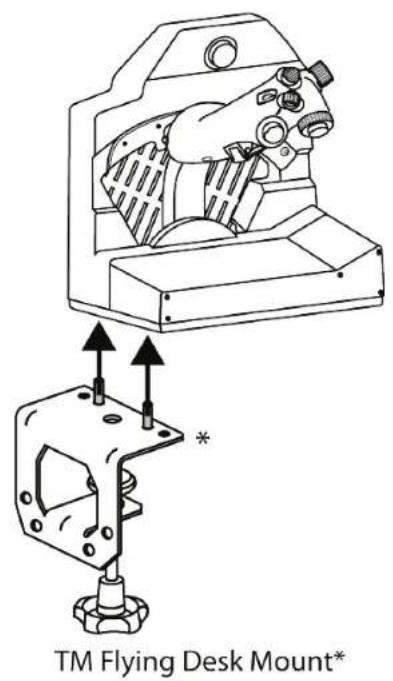

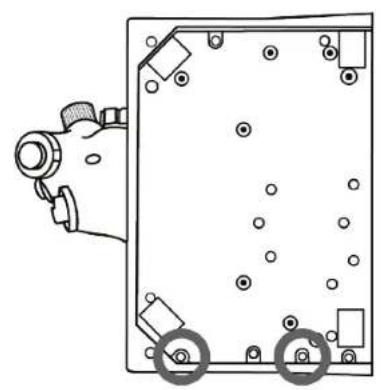

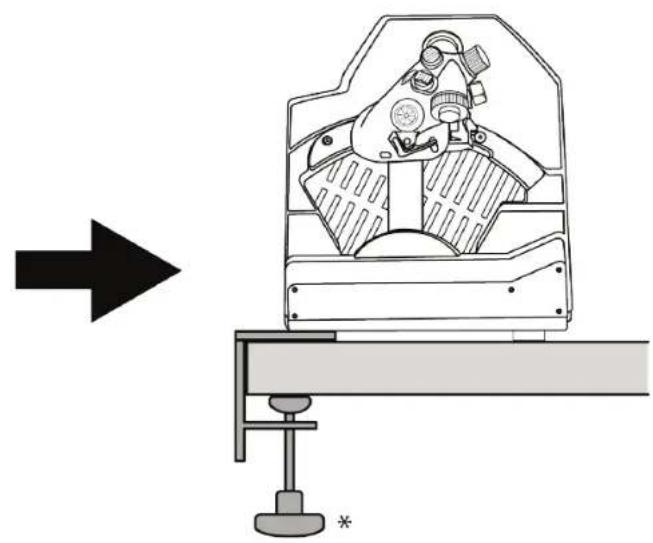

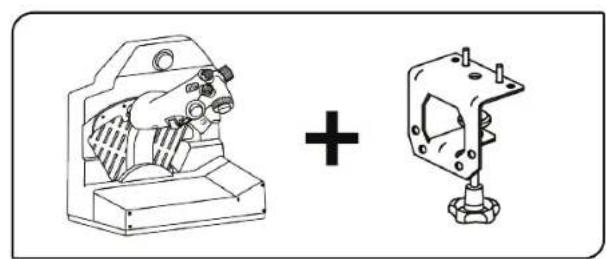

使用TM Flying Desk Mount進行安裝*

TM Flying Desk Mount 是一款金屬安裝系統，其帶有一個夾緊螺絲，可改善使用裝置時的人體工學體驗和駕駛位置。該系統設計用於厚度為 15 到 50 ~mm 的桌面和檯面。

*另售

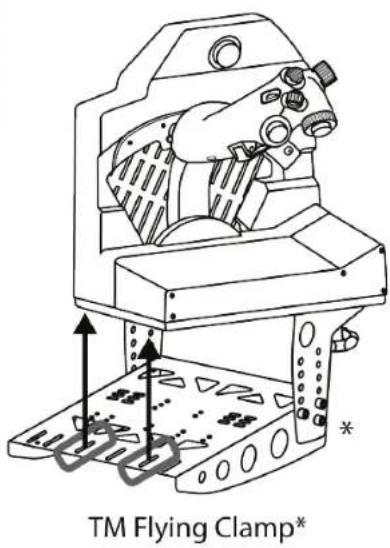

使用TM Flying Clamp*進行安裝

TM Flying Clamp 是一款可調節高度的支架，由 Thrustmaster（圖馬思特）為其飛行模擬配件設計。該安裝系統帶有兩個夾緊螺絲，可進行調節，以便用於厚度為 15 到 45 ~mm 的桌面和檯面。

*另售

請注意，VIPER TQS 很重，可能導致安裝系統的意外移動。

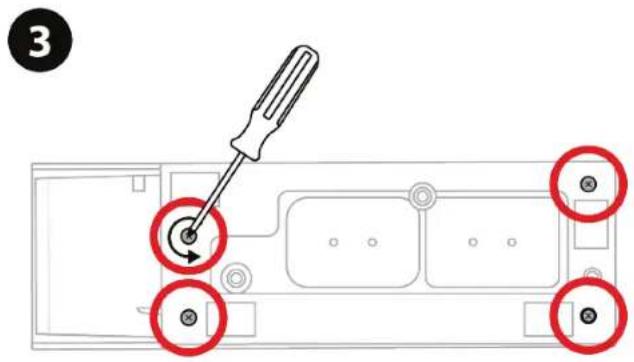

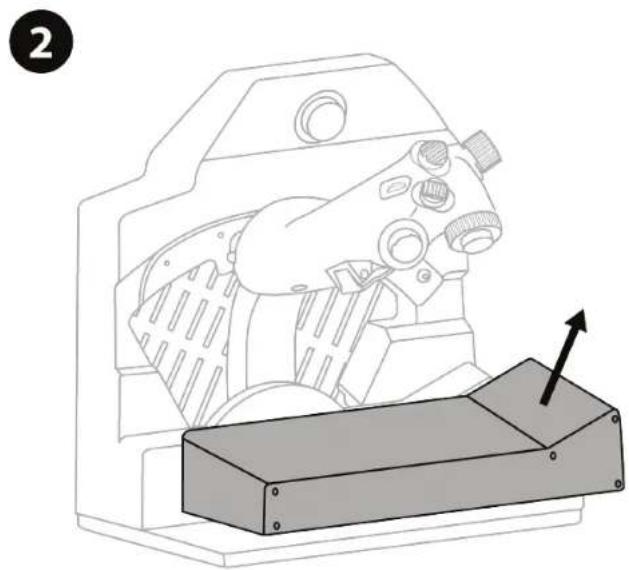

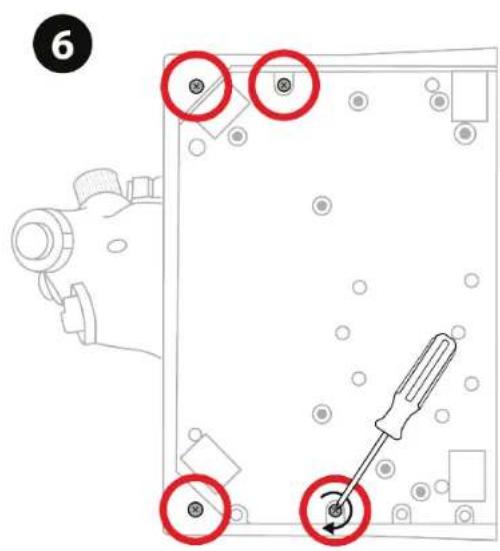

7. 安裝VIPER PANEL*

• 另售。VIPER PANEL 包含在 VIPER TQS Mission Pack 中。

VIPER PANEL 是一款控制台，其提供總共 43 個按鈕和 1 個軸，所有這些控制項均可透過 T.A.R.G.E.T 軍體進行編程，讓您能夠拓展飛行/戰鬥功能。VIPER PANEL 是 VIPER TQS 的加裝配件。

4

5

* 未提供

8. 安裝到 PC 上

請瀏覽

下載並安裝PC驅動程式及其基於Windows控制台的自訂介面。

安装PC驅動程式之後，將USB介面連接到PC上的某個USB埠。

• 未提供

要存取 Control Panel，請選取開始 / 所有應用 / Thrustmaster / Control Panel 或控制台（在 Windows 10 中）。

此時將顯示遊戲控制器對話方塊。該附件將出現在螢幕上，其名稱顯示為VIPERTQS，狀態為OK。

在遊戲控制器對話方塊中，按一下內容可測試和檢視所有功能。

Enable virtual buttons (啟用虛擬按鈕)：

此功能允許您啟用或停用手柄上的虛擬按鈕（按鈕 20 至 21）。在選取您要使用的模式之後，按一下 Apply (應用)。

預設情況下，會停用VIPERTQS上的虛擬按鈕。

9. CUT OFF 和 AFTERBURNER 止動

器

VIPER TQS 節流閥弧座配備逼真的 CUT OFF 和 AFTERBURNER 止動器（Afterburner 模組可拆卸）系統。

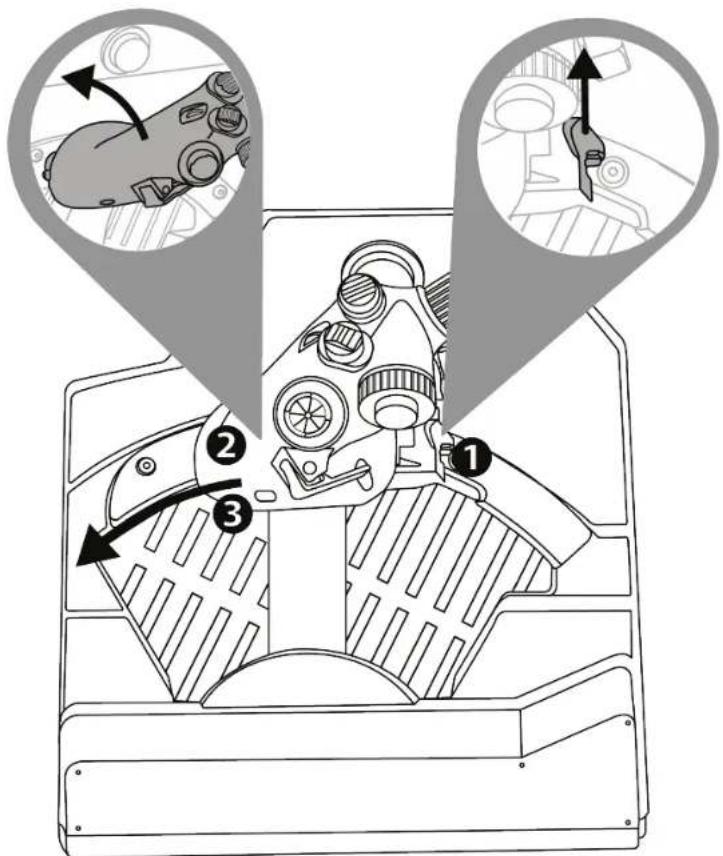

CUT OFF

在將節流閥置於 IDLE 限位器後，按下「引擎切斷解鎖」

扳機 1，以抬升手柄，使之越過限位器 2，然後將手柄置於 OFF 位置 3。

要重新開啟引擎，請倒序執行上述程式。

AFTERBURNER

將節流閥移動到限位器 ① 並抬升 ②，以越過限位器，

啮合後燃器 3

拆卸AFTERBURNER限位器

Afterburner 模組的限位器位於軸的 80% 處。

如果您需要不帶限位器的 100% 節流閥行程（針對特殊的模擬器），您可以透過使用內六角扳手（未隨附）擋松該模組的兩個螺絲，拆卸 Afterburner 模組及其限位器。

10. T.A.R.G.E.T 進階編程軟體

請瀏覽

在 Software (軟體) 部分，下載並安裝 T.A.R.G.E.T 進階編程軟體。

T.A.R.G.E.T 的主要功能

• 支援不同的軸設定。
  -支援不同級別的編程設定：Basic、Advanced 與 Script。
• 採用「拖放」原則。
• 可將 VIPER TQS 節流閥弧座與各種 Thrustmaster（圖馬思特）搖桿（HOTAS Cougar、HOTAS Warthog、T.16000M 和 MFD Cougar Pack，所有這些裝置也相容於 T.A.R.G.E.T）結合在一起，從而被識別為單個USB 裝置。
• 可存取由 Thrustmaster（圖馬思特）社群建立的進階設定檔。

11. 常見問題解答和技術支援

您對VIPER TQS是否有任何疑問，或者您是否遇到任何技術問題？若有的話，請瀏覽Thrustmaster（圖馬思特）技術支援網站：

1. 5
2. VIPER TQS 建设 6
3. 贝隆贝特·.. 8
4. VIPER TQS 河南日报 10
5. 叶摺조plet하기 11
6. 转动的曲面 … 12
7. VIPER PANEL* 17
8. PC 20
9. CUT OFF 搞 AFTERBURNER 甲..23
10. T.A.R.G.E.T 这个图形的大小为 26
    11.자주목는일본과기류지원 28

金歌 淮旨IeH 现有 贝T和 会 香山

就

HOTAS 雷普利卡罗 祖中裔的 液质的 他

訛伊信

此TEL电话是VIPERTQS的。

締切さ和，相用者，当。

前要此志中和进歌内用将

最大可

通賊海

ViPER TQS

ViHHeTnEeWtEeHt eTHeA

用DaiIeIeTto selhaoerlanyaoaiIeToBnDnHsiSi.

VIPER TQS 的脚画里都写有的是木子。
VIPER TQS
Sloralt KrednreTm的MashleRtoeWthahnDaLrStelHsUpwhtnu.
，，

咔查 而

艹JHJ 1

nss

GrilgoJ 1

6.지지내에 unset지

VIPER TQS 是 俄方 起 制 同 型 的 软 机 大 部 电 信 信 打 电 信 信 信 信 信 信 信 信 信 信 信 信 信 信 信 信 信 信 信 信 信 信 信 信 信 信 信 信 信 信 信 信 信 信 信 信 信 信 信 信 信 信 信 信 信 信 信 信 信 信 信息

时中要 时中要

VIPER TQS 是 “强弱的、重力、高和低” 三者之间的相互影响。例如，当物体受到重力作用时，物体的体积与质量的关系就变得不理想。

徳等也上当且有自，不的。M6（）

VIPER TQS 的預期は一定の状態を検討。請予注意。https://support.thrustmaster.com/product/viper-tqs/

音 音 吗

志志大者，必当以事为重，以事为先，以事为本，以事为本，以事为本，以事为本，以事为本，以事为本，以事为本，以事为本，以事为本，以事为本，以事为本，以事为本，以事为本，以事为本，以事为本，以事为本，以事为本，以事为本，以事为本，以事为本，以事为

JITZ

贝 用 ^m 有 ^m ，则 ^m 有 ^m ，则 ^m 有 ^m ，则 ^m 有 ^m ，则 R^m 有 R^m ，则 R^m 有 R^m ，则 R^m 有 R^m ，则 R^m 有 R^n ，则 R^m 有 R^m ，则 R^m 有 R^m ，则 R^m 有 R^m ，则 ^m 有 ^m ，则 ^m 有 ^m ，则 ^m 有 ^m ，则 ^m 有 ^m ，则 ^m 有 ^m ，则 ^m 有 ^m ，则 ^m 有 ^m ，则 ^ 有 ^ ，则 ^ 有 ^ ，则 ^ 有 ^ ，则

상품만 키수(단워: mm)

TM Flying Desk Mount 是格隆福尼萨拉克通用的金钢座，当机上，当机上，当机上，当机上，当机上，当机上，当机上，当机上，当机上，当机上，当机上，当机上，当机上，当机上，当机上，当机上，当机上，当机上，当机上，当机上，当机上，当机上，当机上，当机上，当机上，当机下。

*

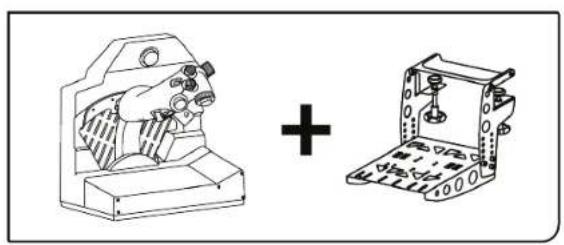

TM Flying Clamp* 般用如何使用
