用户手册 T128 THRUSTMASTER

为确保您的 T128 方向盘能够正确地操控 PlayStation®5 主机、PlayStation®4 主机和 PC 上的游戏，您可能需要安装游戏的自动更新。

(当您的游戏主机或 PC 连接到互联网时可用)。

* 此产品对PC的兼容性(Windows® 10/11)未经Sony Interactive Entertainment的测试或认可。

技术特性

1 T128 底座
2 2个磁性换挡拨片（-和+）
3 L2 和 R2 按钮
4 方向键按钮
5 L3 和 R3 按钮
6 SETTINGS（设置）按钮
7 4个LED转速指示灯（引擎速度显示）
8 MODE（模式）按钮
9 SHARE（分享）按钮（PS4™主机上） CREATE（创建）按钮（PS5™主机上）

10 游戏模式 LED（蓝色、红色或绿色）
11 PS 按钮
12 OPTIONS 按钮 (PS4 ^TM 主机和 PS5 ^TM 主机上)
13 固定系统
14 金属紧固螺丝
15 电源线（欧标/美标/英标……）
16 电源转接头
17 USB 电缆：USB-C (17a) 转 USB-A (17b) 电缆

18 大螺纹孔（用于安装固定系统和紧固螺丝）
19 钩环式紧固件线夹
20 电源转接头接口

21 方向盘的 USB-C 接口
22 Mini-DIN 接口，用于连接 Thrustmaster（图马思特）变速器、手刹或集线器（另售）
23 RJ12 接口，用于连接踏板组

警告

在使用此产品之前，请仔细阅读并保管好本手册以备日后参考之用。

警告 - 触电

* 请将本产品置于干燥的位置，切勿将其暴露在灰尘或阳光中。
* 切勿扭曲或拉扯接头和电缆。
* 切勿让任何液体溅到本产品或其接头上。
* 切勿造成本产品短路。
* 切勿拆解本产品；切勿将其投入火中，亦勿将其暴露在高温环境中。
* 请务必使用方向盘随附的电源线，切勿使用其他电源线。
* 如果电源线或其接头损坏、裂开或断裂，请勿使用该电缆。
* 请务必将电源线正确插入到电气插座中，并正确连接到位于方向盘底座背部的接头。
* 切勿拆开本方向盘：内部没有任何可由用户维修的零部件。任何维修工作均须由制造商、其授权代表或持证技工执行。
* 仅使用制造商指定的固定系统/配件。
* 如果方向盘工作异常（如果出现任何异常的声音、过热或有异味），应立即停止使用，从电气插座上断开电源线，并断开其他电缆。
* 如果长时间不使用方向盘，请从电气插座上断开电源线。
* 电气插座必须位于设备附近，且必须方便插拔电源线。

仅使用用户手册中列出的电源。

电源转接头说明

发布的信息	值	单位
制造商名称或商标、工商注册号和地址	GUILLEMOT CORPORATION S.A.414 196 758 RennesPlace du GranierBP 9714335571 Chantepie Cedex法国
型号	A481-1852590D
输入电压	100 - 240	V
输入交流电频率	50 - 60	Hz
输出电压	18.5	V DC
输出电流	2.6	A
输出功率	47.9	W
平均工作效率	87.8	%
低负载时的效率 (10%)	87.8	%
空载功耗	0.10	W

切勿堵住方向盘底座上的任何通气孔。为获得最佳通风效果，请务必遵循以下几点：

* 将方向盘底座置于距离任何墙面至少 10 cm 的位置。
* 切勿将底座置于任何狭小空间内。
* 切勿覆盖底座。
* 避免通气孔上堆积灰尘。

为安全起见，切勿赤脚

或仅穿袜子操作踏板组。

如因未穿鞋操作踏板组而造成任何伤害，THRUSTMASTER®对此概不负责。

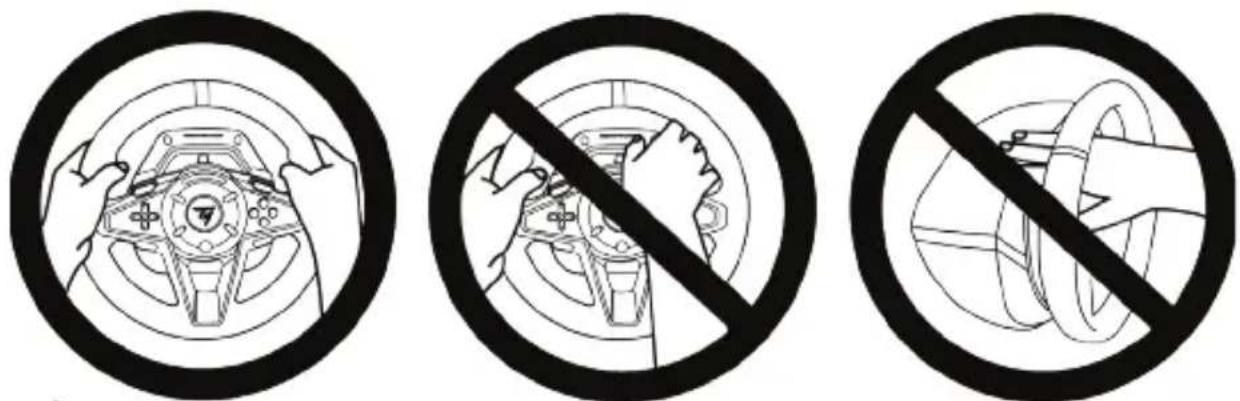

警告 - 因力反馈和重复运动造成的伤害

使用力反馈方向盘玩游戏可能会造成肌肉或关节疼痛。为避免这些问题：

* 避免长时间玩游戏。
* 每玩一小时后休息 10 到 15 分钟。
* 如果手、手腕、手臂、脚或腿有任何疲劳或疼痛的感觉，应停止玩游戏，休息几个小时后再玩。
* 如果再玩时仍然存在上述症状或疼痛感，应立即停止玩游戏并咨询医生。
* 放到儿童够不到的区域。
* 玩游戏期间，应始终将双手正确放在方向盘上，手不要完全离开方向盘。
* 玩游戏期间，切勿将手或手指放在踏板下方或踏板组附近任何位置。
* 校准和玩游戏期间，切勿将手或手臂穿过方向盘的开孔。
*务必按照本手册的说明将方向盘底座固定到位。

14+

本产品只能由年满14岁的用户操作

务必 切勿 切勿

* 将踏板组放在儿童够不到的区域。
*玩游戏时，切勿将手指放在踏板侧边或附近任何位置。
*玩游戏时，切勿将手指放在踏板后底座上或附近任何位置。
*玩游戏时，切勿将手指放在踏板前底座上或附近任何位置。

切勿 切勿 切勿

* 将踏板组放在安全且儿童够不到的位置。

固定方向盘

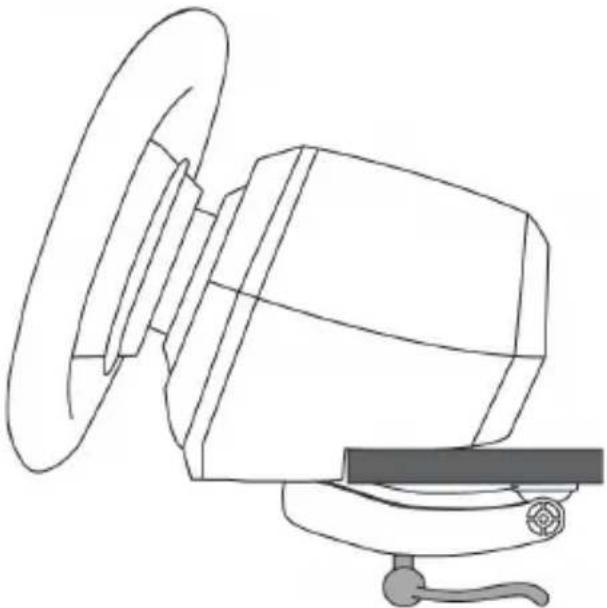

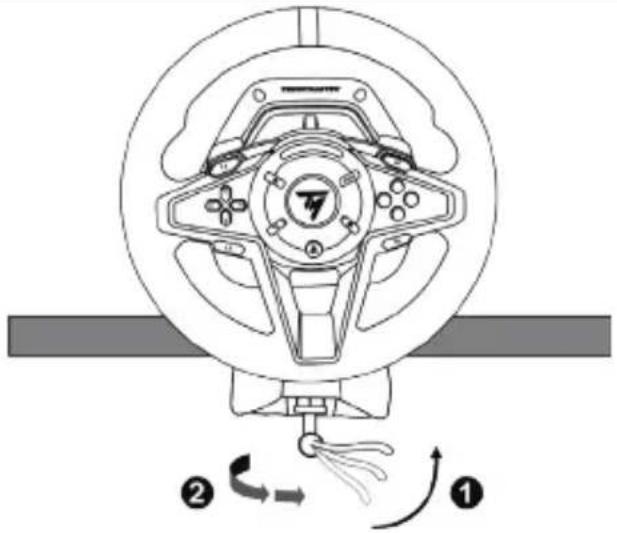

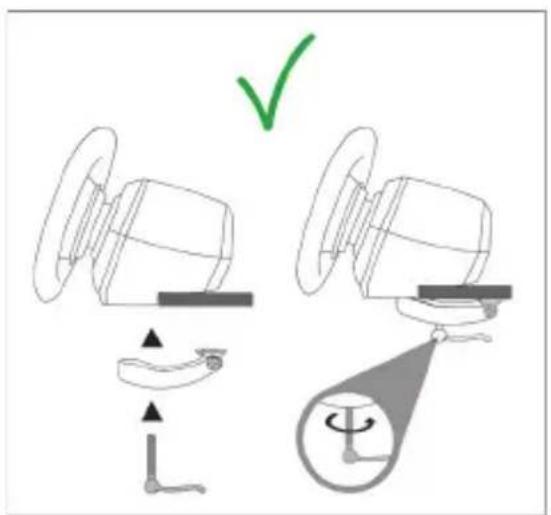

将方向盘固定到台面或桌面上

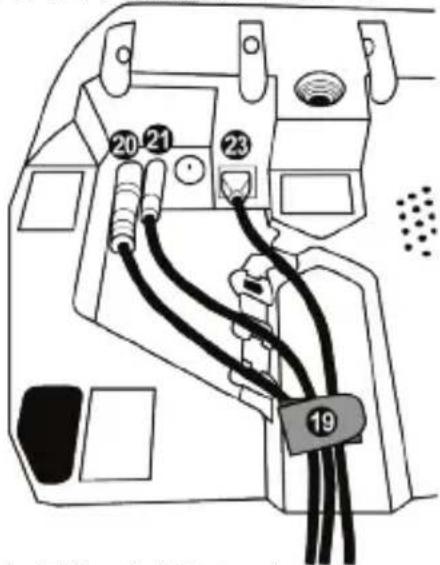

从方向盘底部开始连接：

• 电源转接头 (20);
• 将快速拆卸 USB-C 电缆 (17a) 连接到 USB-C 接口 (21);
• T2PM 踏板组 (23)。

务必沿着不同电缆的路径，使用钩环式紧固件线夹(19)连接电缆。

20 21 23 19

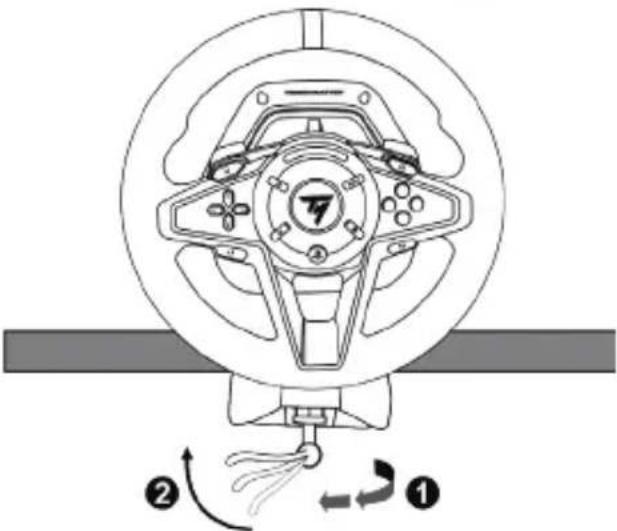

1. 将方向盘置于桌台或任何水平、平整且稳定的表面上。
2. 将紧固螺丝 (14) 插入到固定系统 (13) 中, 然后按下述方法紧固方向盘: 逆时针拧转螺丝, 使螺丝进入方向盘底部的大螺孔 (18) 中, 直至方向盘完全固定好为止。

警告：切勿在未将固定系统安放到位的情况下拧紧螺丝！

这可能会损坏方向盘。

固定/拆卸	操作指示
拧紧方法:逆时针旋转螺丝
松开:顺时针旋转螺丝

安装

自动校准方向盘和踏板组

将此方向盘插接到电气插座并将方向盘的 USB 接口连接到 PlayStation®5 主机、PlayStation®4 主机或 PC 之后，即可自动执行方向盘自校准。

在自校准过程中，方向盘将快速地向左向右各旋转 900 度，然后在中心位置停下。

警告：

切勿在自校准过程中触摸方向盘!

(这可能导致校准不正确和或人员受伤。)

- 当踏板组连接到 PlayStation® 主机或 PC 时，或者在玩游戏期间，切勿将踏板组连接到方向盘底座（或者将其从底座断开）（这可能导致校准不正确）。

务必先连接踏板组，再将方向盘连接到 PlayStation®5 主机、PlayStation®4 主机或 PC。完成方向盘校准并启动游戏之后，只需踩几下踏板，即会自动校准踏板。

警告：

在赛车方向盘的自动校准阶段或加载游戏期间，

切勿踩踏踏板！

(这可能导致校准不正确。)

如果您的方向盘和/或踏板组运行不正常，或似乎校准不当：

- 关闭主机或 PC 并完全断开方向盘。然后重新连接所有电缆（包括电源线和踏板组电缆），重新启动主机（或 PC）和游戏。

- 使用本用户手册下文（第 16 页）列出的程序，将踏板组重新配置为默认模式。

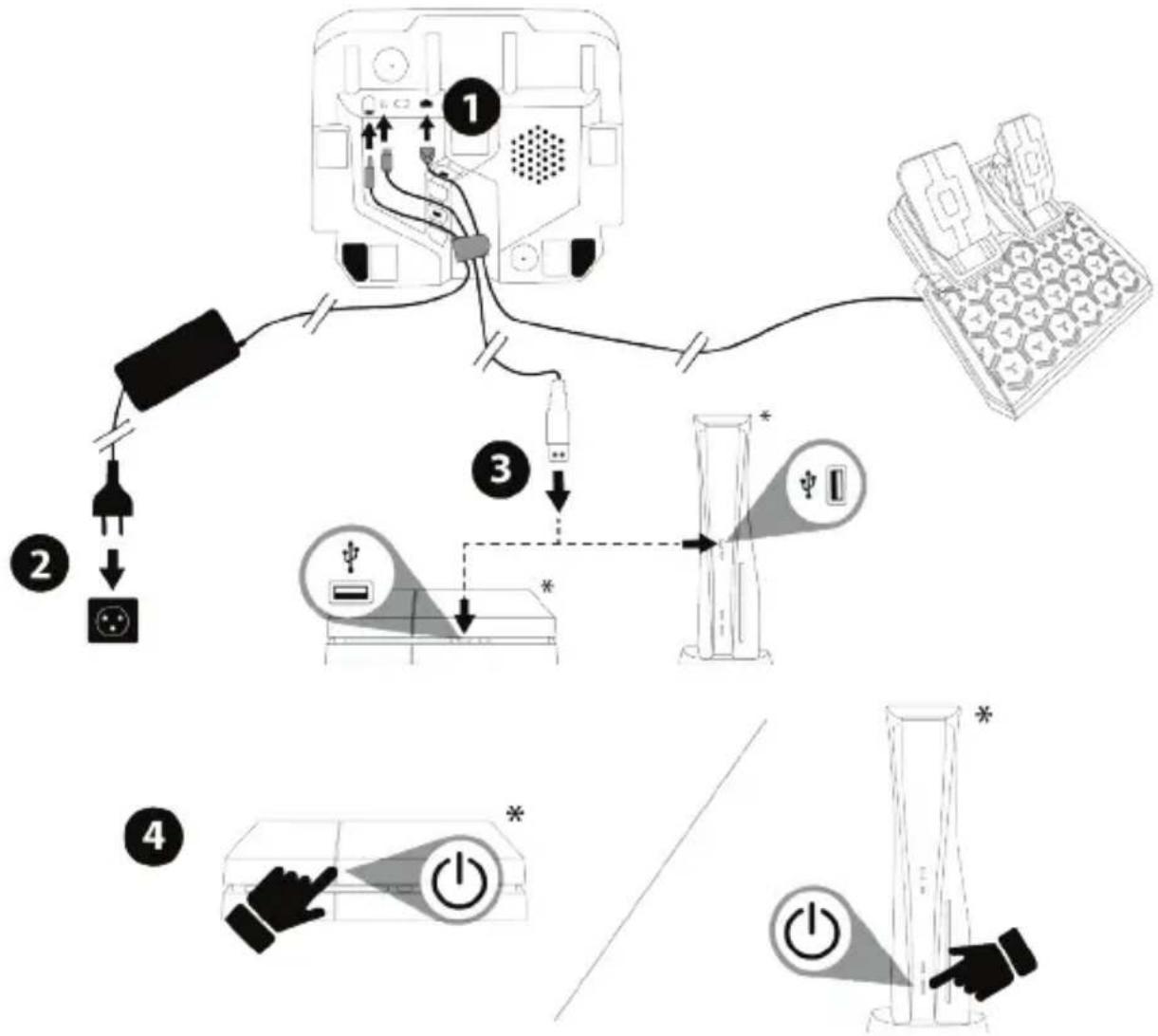

安装到 PLAYSTATION®4 主机或 PLAYSTATION®5 主机上

1. 将 T2PM 踏板组连接到底座的 RJ12 接口 (23)。
2. 将电源线和电源转接头插入电气插座中。
3. 将 USB-C 电缆 (17a) 连接到底座的 USB-C 端口 (21)。

将 USB-A 电缆 (17b) 连接到 PS4 ^TM 主机或 PS5 ^TM 主机上的 USB-A 端口。

1. 启动 PlayStation®4 主机或 PlayStation®5 主机。方向盘将自动进行自校准。

* 不包括在套件内

1. 如有必要，通过本用户手册下文（第 15 页）列出的程序，选择您希望使用的游戏模式。

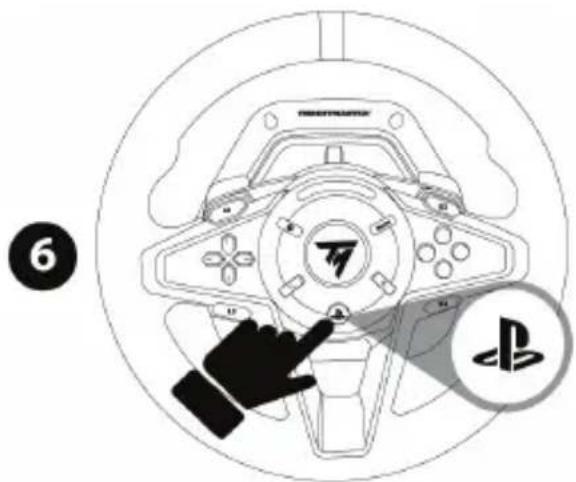

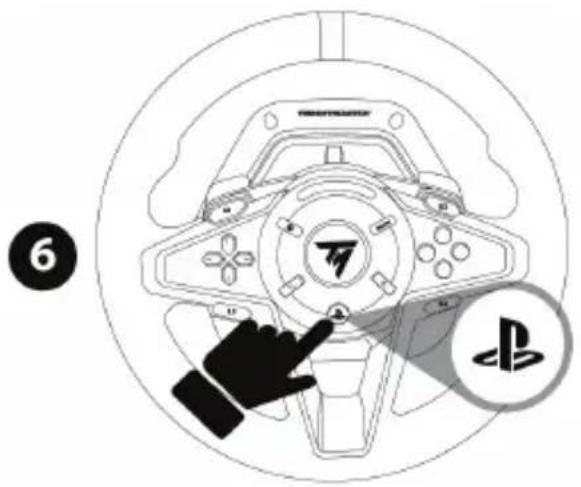

2. 按方向盘上的 PS 按钮 (11) 并登录您的 PlayStation™ Network 帐户，以便能够使用该方向盘。

6 7 8 9 10 11 12 13 14 15 16 17 18 19 20 21 22 23 24 25 26 27 28 29 30 31 32 33 34 35 36 37 38 39 40 41 42 43 44 45 46 47 48 49 50 51 52 53 54 55 56 57 58 59 60 61 62 63 64 65 66 67 68 69 70 71 72 73 74 75 76 77 78 79 80 81 82 83 84 85 86 87 88 89 90 91 92 93 94 95 96 97 98 99 100

现在即可开始玩游戏了!

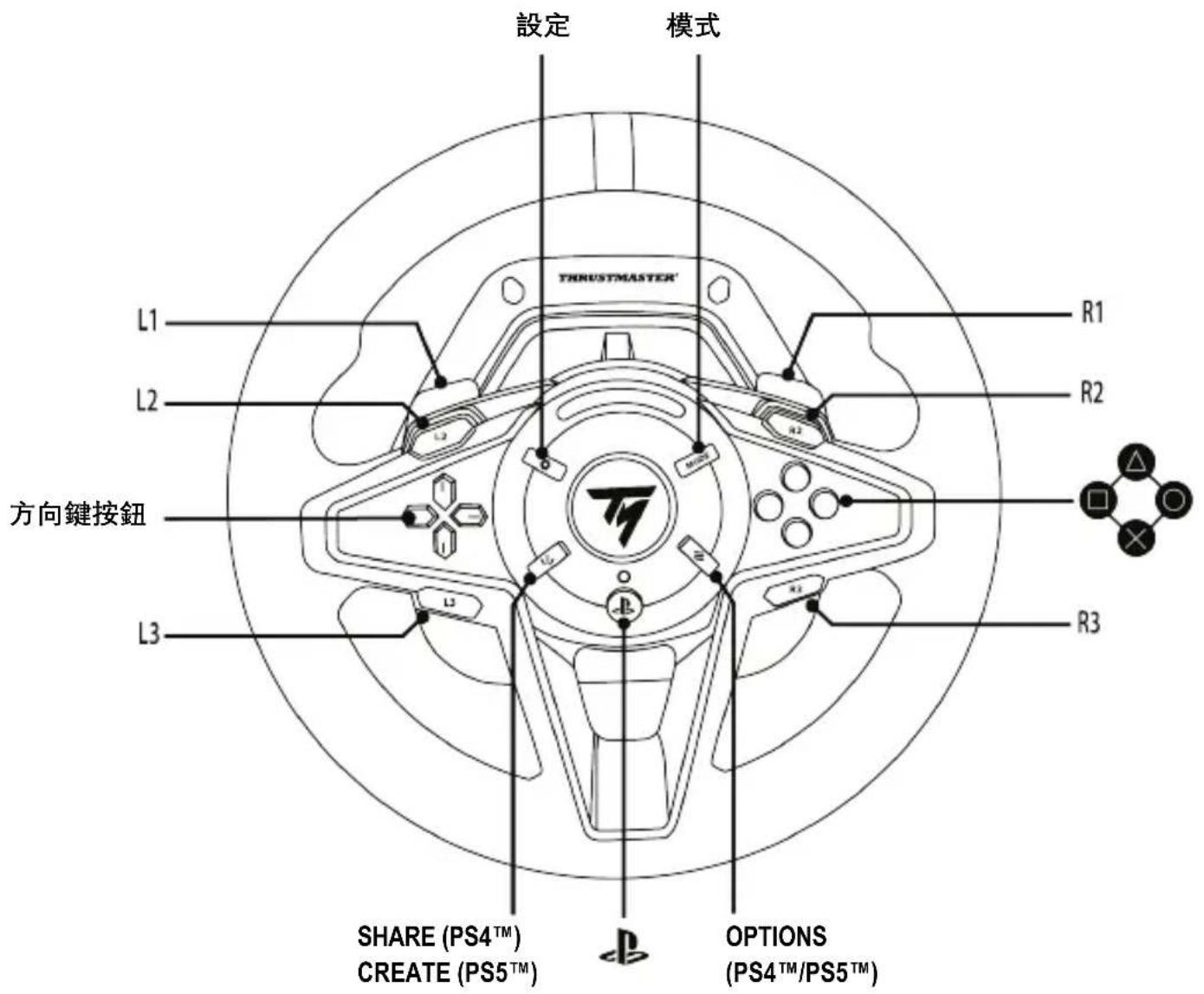

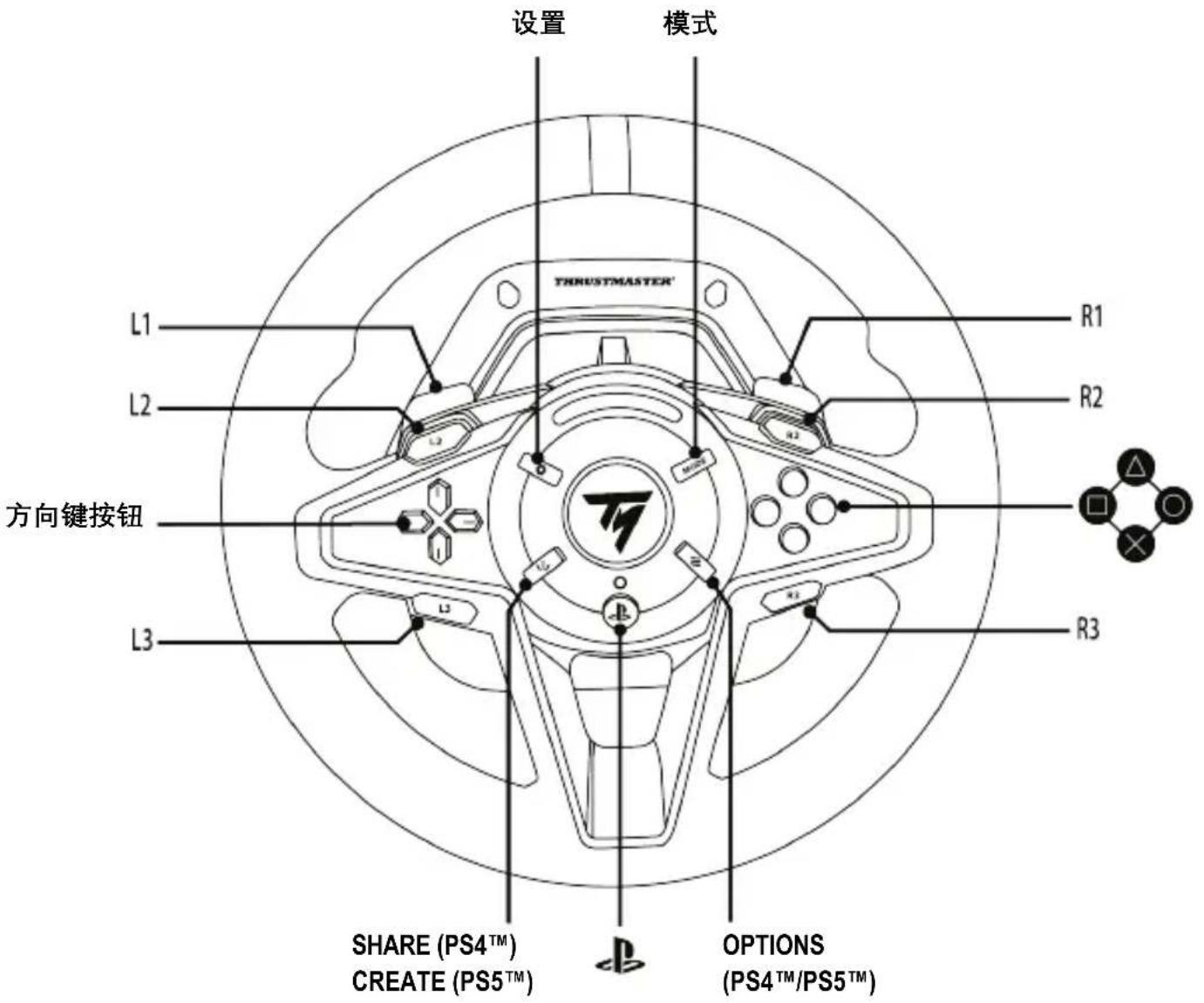

针对 PLAYSTATION®4 主机和 PLAYSTATION®5 主机进行映射

设置 模式 L1 L2 方向键按钮 L3 R1 R2 R3 SHARE (PS4™) CREATE (PS5™) OPTIONS (PS4™/PS5™)

针对 PS4™ 主机或 PS5™ 主机的注意事项

• 此方向盘在游戏中被识别为 Thrustmaster T-GT 方向盘或 Thrustmaster Advanced Racer 方向盘。
• 4 个引擎速度显示 LED 转速指示灯 (7) 可在兼容 Thrustmaster SDK 的游戏中正常工作。兼容游戏的列表详见：https://support.thrustmaster.com（位于 Racing Wheels（方向盘）/T128/Games settings（游戏设置）部分）。此列表将定期更新。
• 兼容 T128 的 PlayStation®4 主机和 PlayStation®5 主机游戏的列表详见：https://support.thrustmaster.com（位于 Racing Wheels（方向盘）/ T128 / Games settings （游戏设置）部分）。此列表将定期更新。

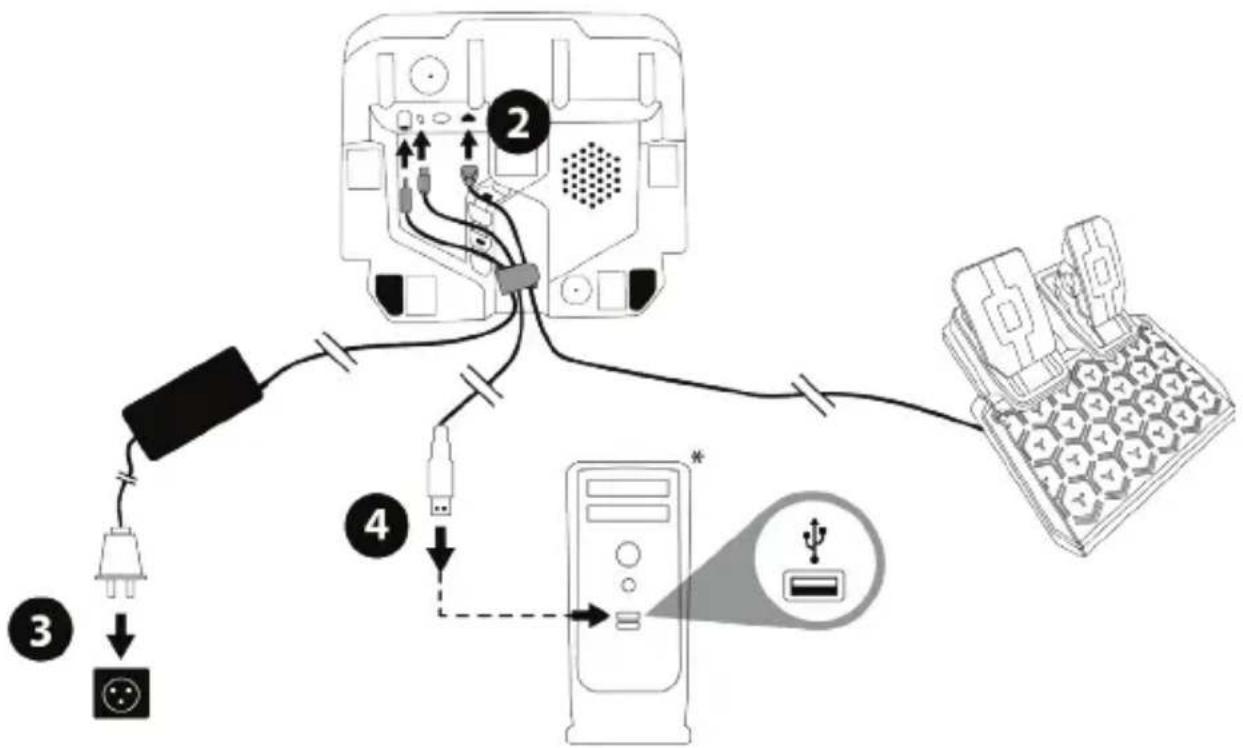

安装到 PC 上\*

* 此产品对 PC 的兼容性 (Windows® 10/11) 未经 Sony Interactive Entertainment 的测试或认可。

1. 访问 https://support.thrustmaster.com 以下载适用于 PC 的驱动程序和 Force Feedback 软件。点击 Racing Wheels（方向盘）/T128/Drivers（驱动程序）。
2. 将 T2PM 踏板组连接到底座的 RJ12 接口 (23)。
3. 将电源线和电源转接头插入电气插座中。
4. 将 USB-C 电缆 (17a) 连接到底座的 USB-C 端口 (21)。
5. 将 USB-A 电缆 (17b) 连接到 PC 上的 USB-A 端口。

方向盘会自动执行自校准。

1. 选择开始 / Thrustmaster / FFB 方向盘 / 控制面板，以打开游戏控制器窗口。游戏控制器窗口将显示方向盘的名称 Thrustmaster Advanced Mode Racer，并且状态为正常。

2. 点击属性，在 T128 控制面板中配置您的方向盘：

3. 测试设备选项卡：可用于测试和查看方向盘的操作按钮、方向键按钮和轴（以及踏板组的轴），并调节方向盘在 PC 游戏中的旋转角度。

4. 测试力反馈选项卡：可用于测试 12 种力反馈效应。
   · 调节力反馈选项卡：可用于调节力反馈效应在 PC 游戏中的作用大小。

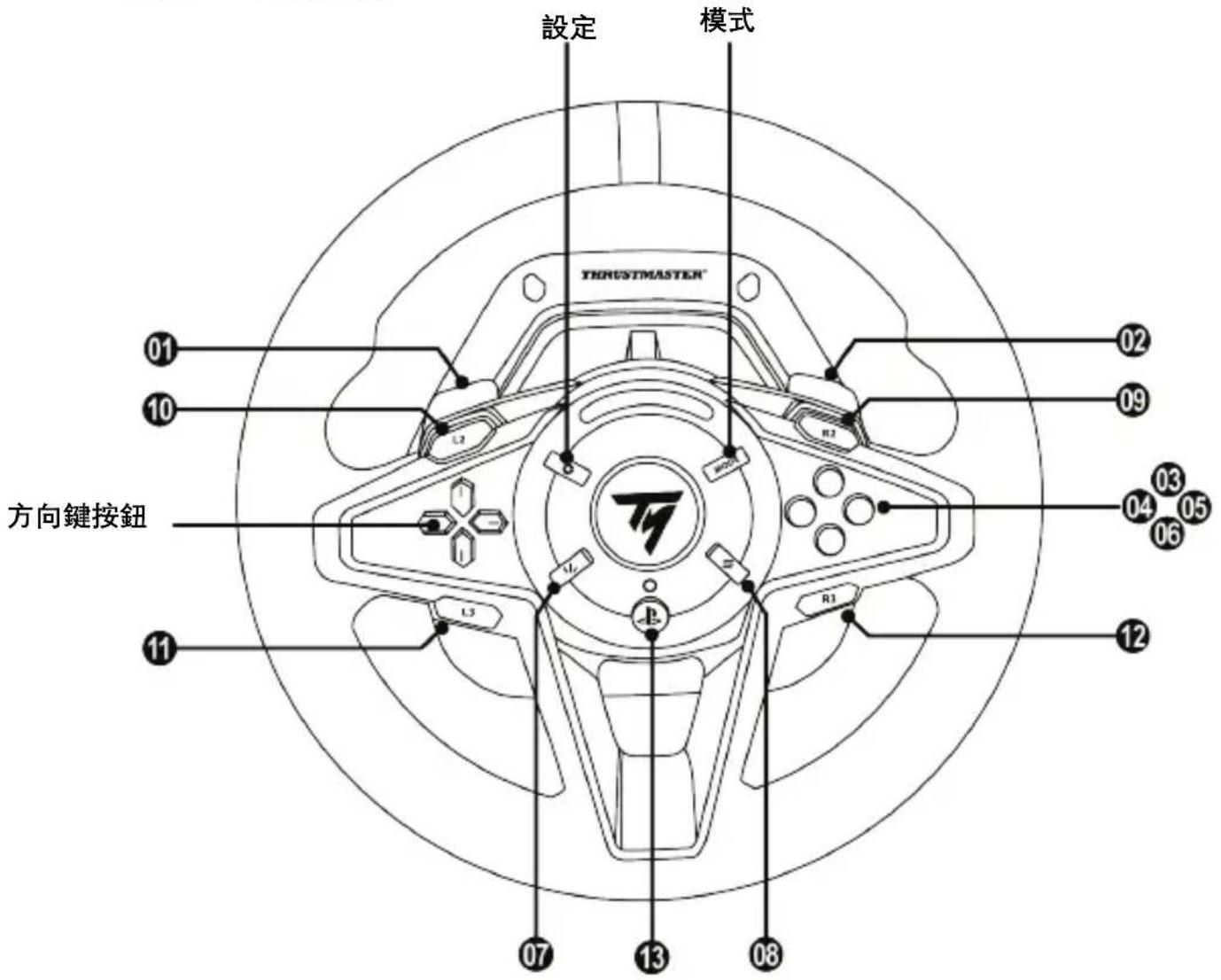

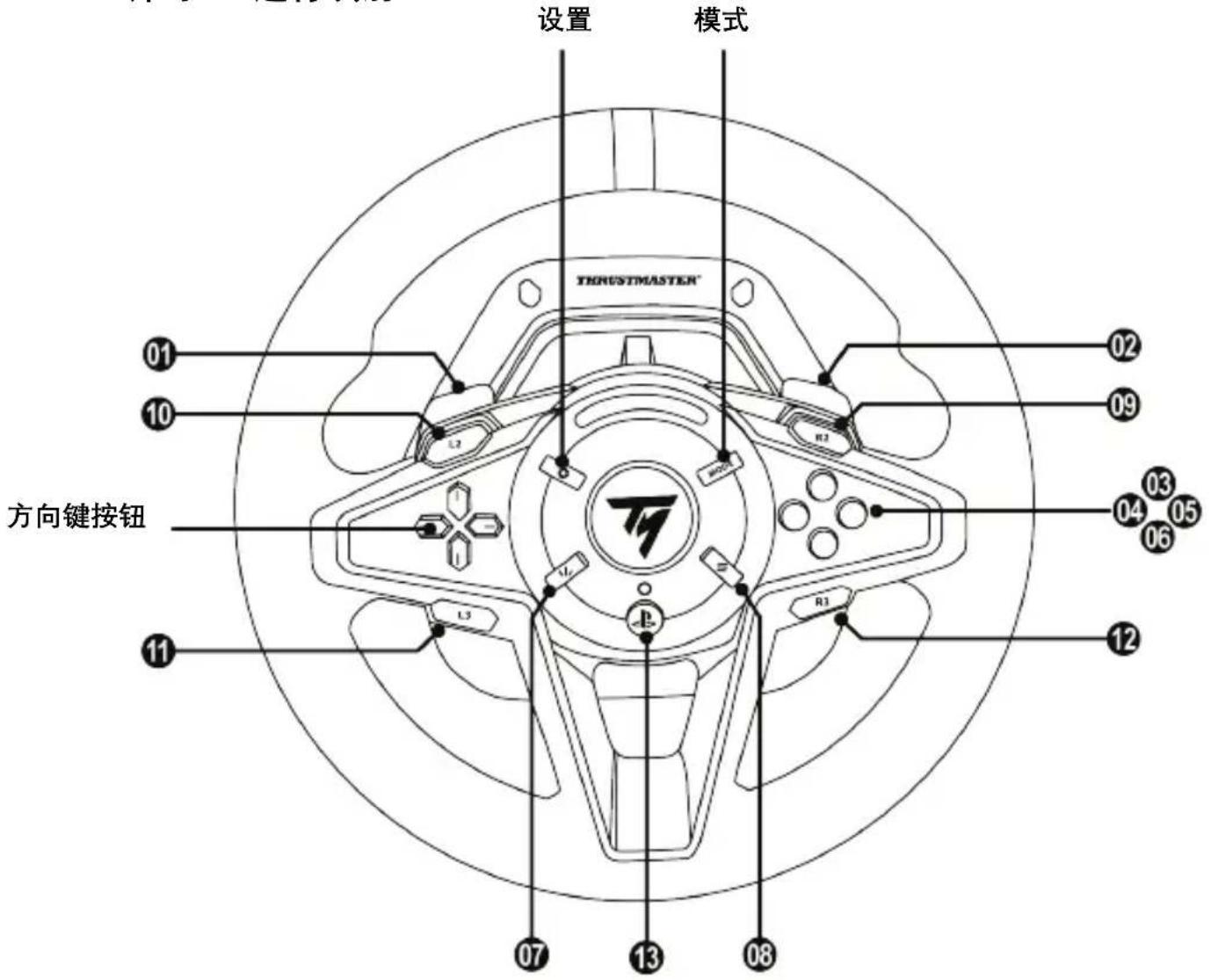

针对 PC 进行映射

设置 模式 THRUOSTMASTER® 01 10 方向键按钮 L3 R2 02 09 03 04 05 06 11 L5 R1 07 13 08 12

针对 PC 的注意事项：

• 在控制面板和游戏中，方向盘将以 Thrustmaster Advanced Mode Racer 的名称显示。
• 在启动游戏之前，请务必通过点击确定，完全关闭游戏控制器窗口。
• 在游戏控制器窗口中所做的设置和调整仅保存在 PC 上（因此，对 PS4™ 主机或 PS5™ 主机没有任何影响）。
• 方向盘的固件版本显示在 T128 控制面板选项卡的右上角。

- 4 个引擎速度显示 LED 转速指示灯 (7) 可在兼容 Thrustmaster SDK 的 PC 游戏中正常工作。兼容游戏的列表详见：https://support.thrustmaster.com（位于 Racing Wheels（方向盘）/ T128 / Games settings （游戏设置）部分）。此列表将定期更新。

选择游戏模式

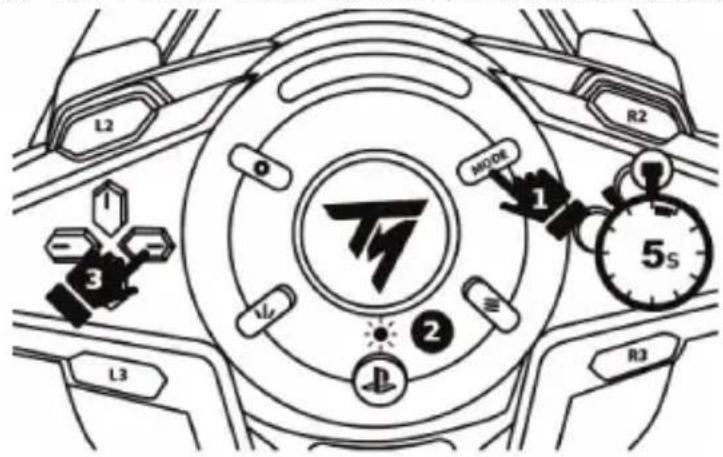

程序：

1. 长按 MODE 按钮 (8) 5 秒钟, 直至 PS 按钮上方的 LED (10) 开始闪烁。
2. 按住 MODE 按钮 (8) 不放, 同时按下右侧方向键按钮 (4) 选择所需的游戏模式。

L2 R2 MODE 1 5s 3 V1 2 L3 R3

LED 颜色	游戏模式
蓝色	PLAYSTATION®标准兼容性(默认模式)
红色	PLAYSTATION®未来兼容性
绿色	PC

选择游戏模式并松开按钮后：您所做的选择将保存在方向盘的内存中。方向盘将会重启并自校准。

注意：

• 在 PlayStation®4 主机和 PlayStation®5 主机上：按 PS 按钮 (11) 并登录您的 PlayStation™ Network 帐户，以便 T128 能够在执行自校准后正常工作。
• 兼容 PlayStation®4 主机、PlayStation®5 主机和 T128（及其对应的游戏模式）的游戏列表详见：https://support.thrustmaster.com（位于 Racing Wheels（方向盘）/T128 / Games settings（游戏设置）部分）。此列表将定期更新。

踏板组模式

(每次重启方向盘时显示)

每次重启方向盘时（及其自校准之后），4 个 LED 转速指示灯 (7) 会显示踏板组所配置的模式（位置和类型）。

位置：

· 标准：默认位置；

- 或对调：在此位置时，对调油门踏板和离合器踏板 — 此位置仅在使用三踏板式踏板组的情况下才可实现。

类型：

• T2PM-T3PA-T3PM，未采用 Load Cell（荷重元）技术：默认类型；
• 或 T-LCM，采用 Load Cell（荷重元）技术。

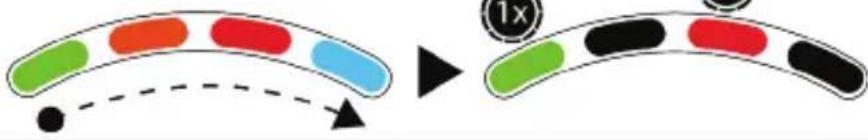

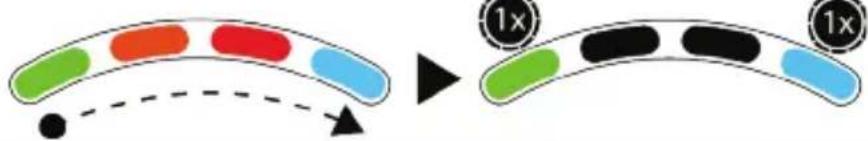

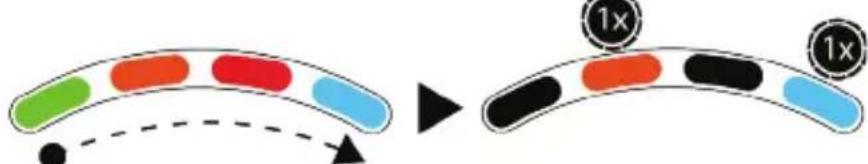

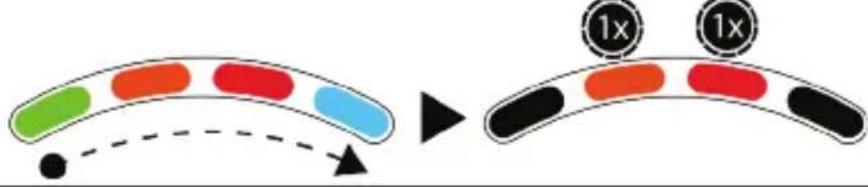

踏板组模式	转速指示灯(7)的闪烁
默认模式-标准位置-T2PM-T3PA-T3PM类型	[1x] 默认模式
-标准位置-T-LCM类型
-对调位置-T2PM-T3PA-T3PM类型
-对调位置-T-LCM类型

将踏板组重新配置为默认模式

(在踏板组无法正常工作的情况下执行此操作)

程序:

- 快速按下设置按钮 (6) 8 次。

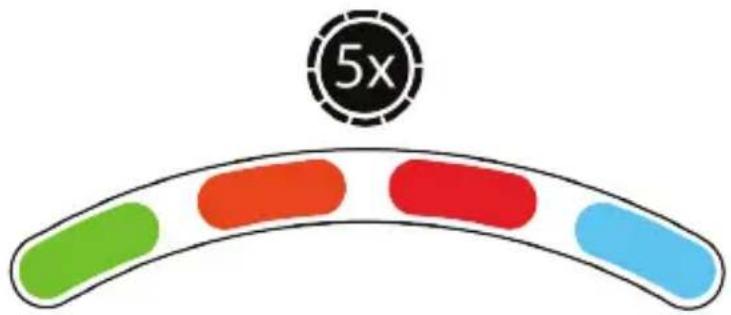

4 个 LED 转速指示灯 (7) 同时闪烁 5 次，表示重新配置为默认模式。

5x

对调踏板的位置

(使用三踏板式踏板组的情况下)

默认情况下，T128 方向盘随附双踏板式 T2PM 踏板组。该款方向盘还兼容 Thrustmaster T3PA、T3PM 和 T-LCM 三踏板式踏板组（另售）。

在使用三踏板式踏板组的情况下，可通过电子方式对调油门踏板和离合器踏板。

程序:

- 长按设置按钮 (6) 5 秒钟。

踏板对调会立即保存在方向盘的内置存储器中，4 个 LED 转速指示灯 (7) 中之一会闪烁 3 次，以指示所选的位置。

油门踏板和离合器踏板	转速指示灯(7)的闪烁
默认模式-标准位置
-对调位置

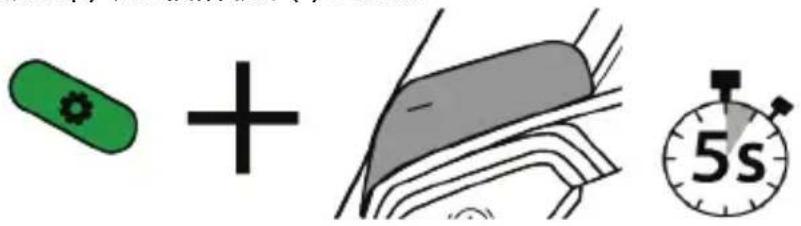

将踏板组从 T2PM-T3PA-T3PM 类型手动切换到 T-LCM 类型 (反之亦然)

默认情况下，踏板组的模式为 T2PM-T3PA-T3PM 类型。

此模式保存在方向盘底座的内置存储器中并始终保持启用状态，除非将 T-LCM 踏板组连接到 RJ12 端口，或以手动方式切换模式。

程序：

- 同时长按设置按钮 (6) 和左换挡拨片 (-) 5 秒钟。

模式	转速指示灯(7)的闪烁
默认模式-T2PM-T3PA-T3PM类型
-T-LCM类型

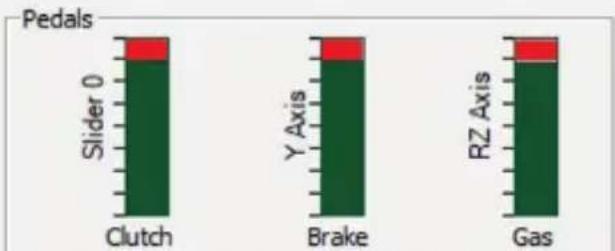

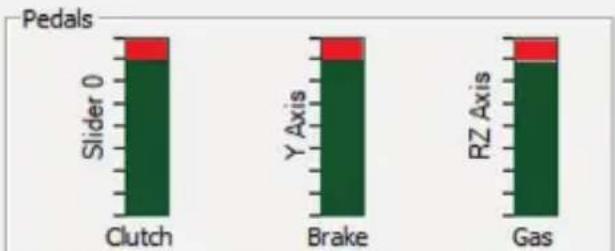

对于 T-LCM 类型，T2PM、T3PA 和 T3PM 踏板组将无法正常工作。踏板的值将无法再达到 100%。

如需再次正常运行（并达到 100%），则须手动将方向盘底座的模式切换为 T2PM-T3PA-T3PM 类型。

通过方向盘手动更改旋转角度

(仅适用于不自动调节旋转角度的游戏)

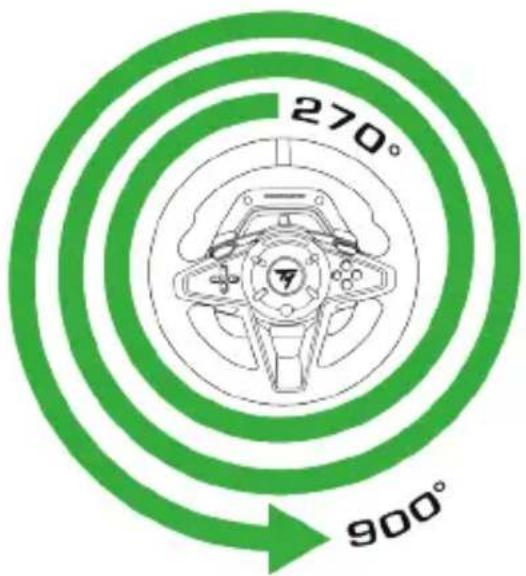

T128 方向盘的旋转角度可在 270^-900^ 之间调节。

在许多游戏中，方向盘的旋转角度是自动设定的，并可根据所使用的车辆自行调节。在此类游戏中，无法手动更改旋转角度，此项功能由游戏而非用户进行管理。

在其他游戏中，可直接通过方向盘手动更改旋转角度。

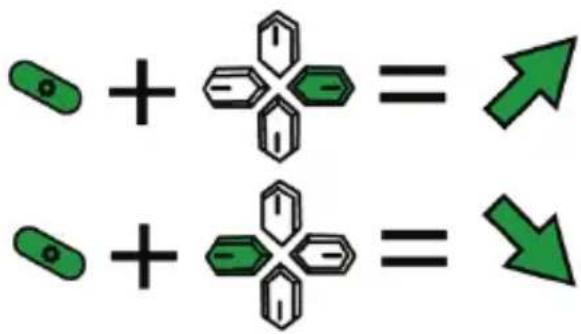

程序：

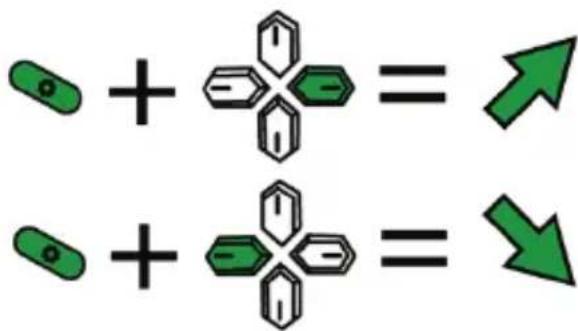

- 同时按下设置按钮 (6) 和右方向键按钮 (4)，可增大一级旋转角度；或

- 同时按下设置按钮 (6) 和左方向键按钮 (4)，可减小一级旋转角度。

4种可能的级别
选定的旋转角度	转速指示灯(7)
270°
360°
540°
900°

请注意：系统不会永久保存通过方向盘手动修改的旋转角度。每次重启游戏或方向盘时均须执行此程序。

与设置按钮 (6) 有关的其他功能

请访问 https://support.thrustmaster.com。

点击 Racing Wheels（方向盘）/ T128，然后选择 User manual（用户手册）或 FAQ（常见问题解答）。

更新方向盘的固件

访问 https://support.thrustmaster.com。

点击 Racing Wheels（方向盘）/T128/Firmware（固件），然后按照说明进行操作。

各种技巧和常见问题解答

访问 https://support.thrustmaster.com。

点击 Racing Wheels（方向盘）/ T128，然后选择 Manual（手册）或 FAQ（常见问题解答）。

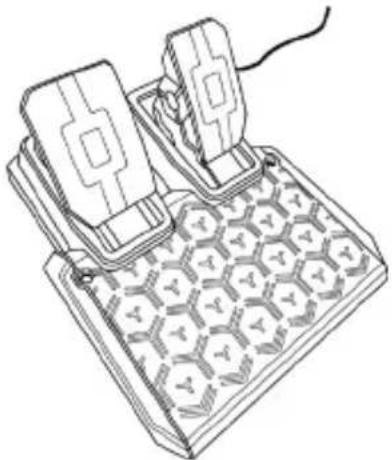

T2PM 踏板组

在使用此产品之前，请仔细阅读并保管好本手册以备日后参考之用。

为安全起见，切勿赤脚或仅穿袜子操作踏板组。

如因未穿鞋操作踏板组而造成任何伤害，THRUSTMASTER®对此概不负责。

警告一玩游戏时存在的踏板组夹伤危险

* 将踏板组放在儿童够不到的区域。
* 玩游戏时，切勿将手指放在踏板侧边或附近任何位置。
* 玩游戏时，切勿将手指放在踏板后底座上或附近任何位置。
* 玩游戏时，切勿将手指放在踏板前底座上或附近任何位置。

切勿 切勿 切勿

* 将踏板组放在安全且儿童够不到的位置。

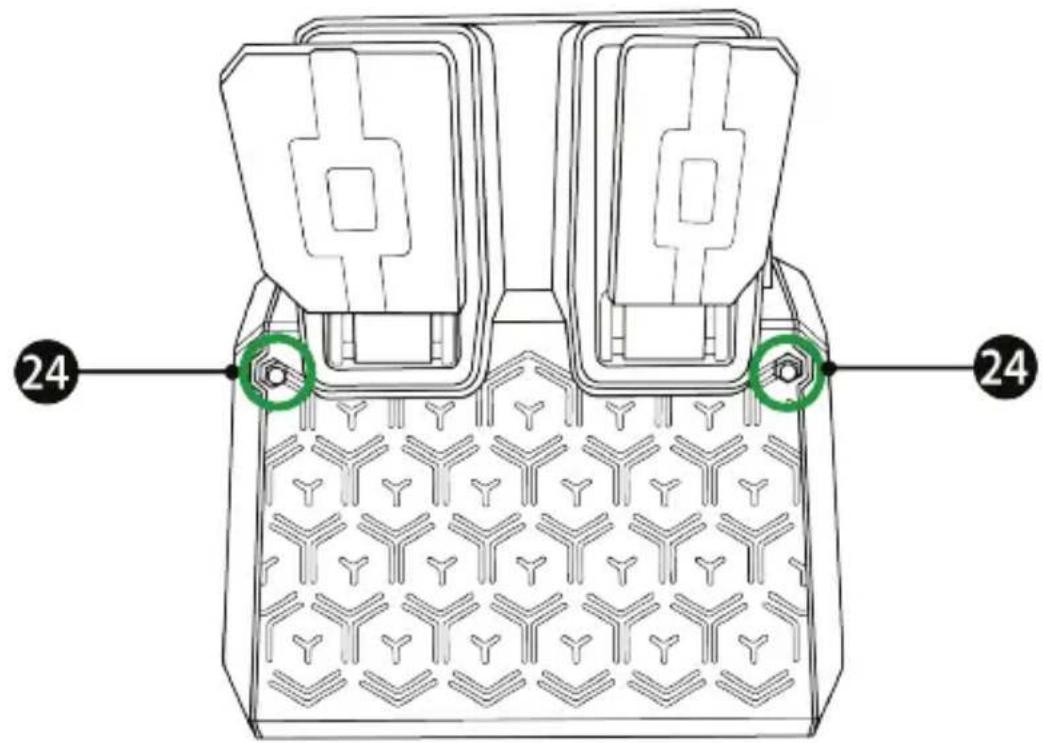

将踏板组固定到支座上或驾驶舱上

可使用位于踏板组任意一侧的 2 个穿孔 (24) 将踏板组固定到各种不同的支座（另售）上。

24 24

如果您的方向盘和/或踏板组运行不正常，或似乎校准不当：

关闭主机或 PC 并完全断开方向盘。然后重新连接所有电缆（包括电源线和踏板组电缆），重新启动主机（或 PC）和游戏。

版权所有

© 2022 Guillemot Corporation S.A. 保留所有权利。Thrustmaster® 是 Guillemot Corporation S.A. 的注册商标。专用于 PlayStation®5 主机和 PlayStation®4 主机。

“-”、“PlayStation”、“PS5”、“PS4”和“PlayStation Shapes Logo”是 Sony Interactive Entertainment Inc. 的注册商标或商标。保留所有权利。所有其他商标均为其各自所有者的资产。制造和发行均获得 Sony Interactive Entertainment Inc. 的授权。

产品图片不具约束力。以上内容、设计和规格若有变更，恕不另行通知。并且，以上信息可能因国家不同而不同。中国制造。

环保建议

请遵守当地法规，正确回收电子电器产品。

请妥善保管本说明书。产品颜色和具体装饰可能有所不同。

使用本产品前请先拆除塑料紧固件和胶带。

T128j

為確保您的 T128 方向盤能夠正確地操控 PlayStation®5 主機、PlayStation®4 主機和 PC 上的遊戲，您可能需要安裝遊戲的自動更新。

(當您的遊戲主機或PC連線到網際網路時可執行更新)。

* 此產品對PC的相容性(Windows® 10/11)未經Sony Interactive Entertainment的測試或認可。

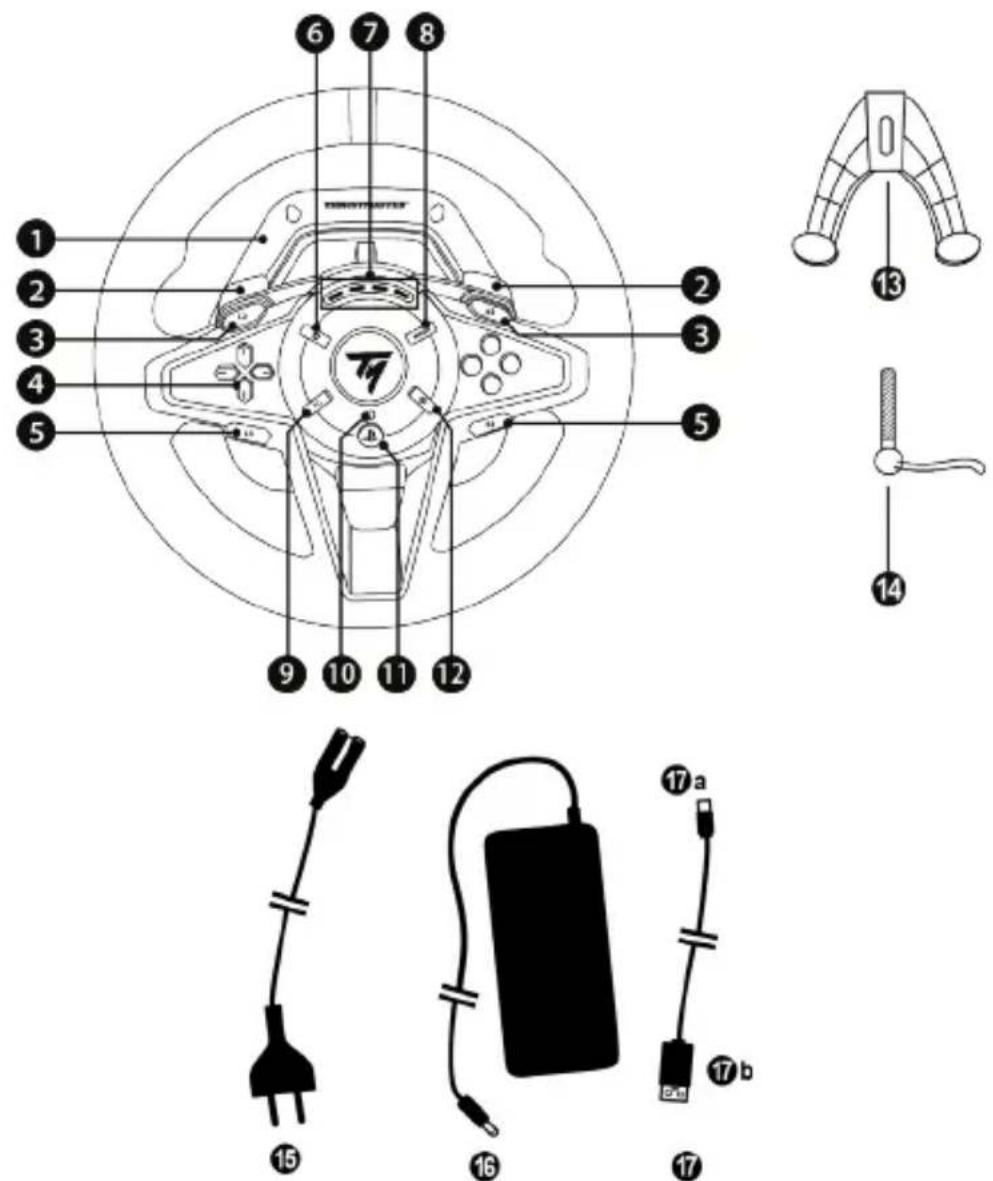

技術特性

1 T128 底座
2 2 個磁性換擋撥片 (- 和 +)
3 L2 和 R2 按鈕
4 方向鍵按鈕
5 L3 和 R3 按鈕
6 SETTINGS（設定）按鈕
7 4 個 LED 轉速指示燈（引擎速度顯示）
8 MODE（模式）按钮
9 SHARE（分享）按鈕（PS4™主機上） CREATE（建立）按鈕（PS5™主機上）

10 遊戲模式 LED（藍色、紅色或綠色）
11 PS 按鈕
12 OPTIONS 按鈕（PS4™ 主機和 PS5™ 主機上）
13 固定系統
14 金屬緊固螺絲
15 電源線（歐標/美標/英標……）
16 電源配接器
17 USB 連接線：USB-C (17a) 轉 USB-A (17b) 連接線

18 大螺紋孔（用於安裝固定系統和緊固螺絲）
19 鈎環式緊固件線夾
20 電源配接器接頭

21 方向盤的 USB-C 接頭
22 Mini-DIN 接頭，用於連接 Thrustmaster （圖馬思特）變速器、手煞或集線器（另售）
23 用於連接踏板組的 RJ12 接頭

警告

在使用此產品之前，請仔細閱讀並保管好本手冊以備日後參考之用。

警告 - 觸電

* 請將本產品置於乾燥的位置，切勿將其暴露在灰塵或陽光中。
* 切勿扭曲或拉扯接頭和連接線。
* 切勿讓任何液體濺到本產品或其連接器上。
* 切勿造成本產品短路。
* 切勿拆散木產品；切勿將其投入火中，亦勿將其暴露在高溫環境中。
* 請務必使用方向盤隨附的電源線，切勿使用其他電源線。
* 如果電源線或其接頭損壞、裂開或斷裂，請勿使用該連接線。
* 請務必將電源線正確插入到電氣插座中，並正確連線到位於方向盤底座背面的接頭。
* 切勿拆開方向盤：內部沒有任何可由使用者維修的零部件。任何維修工作均須由製造商、其授權代表或持證技工執行。
* 僅使用製造商指定的固定系統/配件。
* 如果方向盤工作異常（如果出現任何異常的聲音、過熱或有異味），應立即停止使用，從電氣插座上斷開電源線，並斷開其他連接線。
* 如果長時間不使用方向盤，請從電氣插座上斷開電源線。
* 電氣插座必須位於裝置附近，且必須方便拆卸電源線。

僅使用使用者手冊中列出的電源。

電源配接器說明

發佈的資訊	值	單位
製造商名稱或商標、工商註冊號和地址	GUILLEMOT CORPORATION S.A.414 196 758 RennesPlace du GranierBP 9714335571 Chantepie Cedex法國
型號	A481-1852590D
輸入電壓	100 - 240	V
輸入交流電頻率	50 - 60	Hz
輸出電壓	18.5	V DC
輸出電流	2.6	A
輸出功率	47.9	W
平均工作效率	87.8	%
低負載時的效率 (10%)	87.8	%
空載電耗	0.10	W

通氣孔

切勿堵住方向盤底座上的任何通氣孔。為獲得最佳通風效果，請務必遵循以下幾點：

* 將方向盤底座置於距離任何牆面至少 10 cm 的位置。
* 切勿將底座置於任何狹小空間內。
* 切勿覆蓋底座。
* 避免通氣孔上堆積灰塵。

為安全起見，切勿赤腳或

僅穿襪子操作踏板。

如因未穿鞋操作踏板組而造成任何傷害，THRUSTMASTER®（圖馬思特）對此概不負責。

警告 - 因力回饋和重複運動造成的傷害

使用力回饋方向盤玩遊戲可能會造成肌肉或關節疼痛。為避免這些問題：

* 避免長時間玩遊戲。
* 每玩一小時後休息 10 到 15 分鐘。
* 如果手、手腕、手臂、腳或腿有任何疲勞或疼痛的感覺，應停止玩遊戲，休息幾個小時後再玩。
* 如果再玩時仍然存在上述症狀或疼痛感，應立即停止玩遊戲並諮詢醫生。
* 放到兒童夠不到的區域。
* 玩遊戲期間，應始終將雙手正確放在方向盤上，手不要完全離開方向盤。
* 玩遊戲期間，切勿將手或手指放在踏板下方或踏板組附近任何位置。
* 校準和玩遊戲期間，切勿將手或手臂穿過方向盤的開孔。
* 務必按照本手冊的說明將方向盤底座固定到位。

14+

本產品只能由年滿 14 歲的使用者操作

務必 切勿 切勿

* 將踏板組放在兒童夠不到的區域。
* 玩遊戲時，切勿將手指放在踏板側邊或附近任何位置。
*玩遊戲時，切勿將手指放在踏板後底座上或附近任何位置。
* 玩遊戲時，切勿將手指放在踏板前底座上或附近任何位置。

切勿 切勿 切勿

* 將踏板組放在安全且兒童夠不到的位置。

固定方向盤

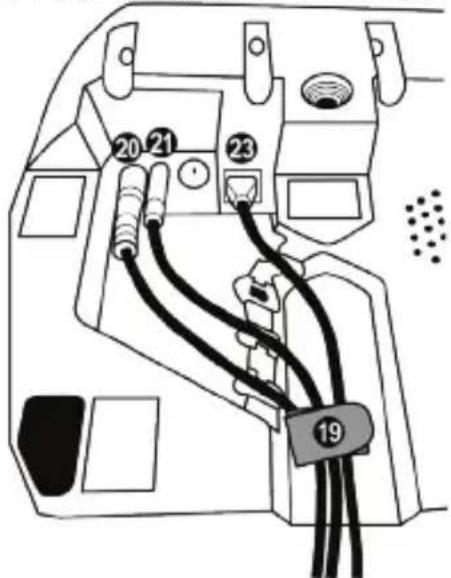

將方向盤固定到檯面或桌面上

- 從方向盤底部開始連接：

• 電源配接器 (20);
• 將快速拆卸 USB-C 連接線 (17a) 連接到 USB-C 接頭 (21);
• T2PM 踏板組 (23)。

務必沿著不同連接線的路徑，使用鉤環式緊固件線夾(19)連接連接線。

20 21 23 19

1. 將方向盤置於桌台或任何水平、平整且穩定的表面上。
2. 將緊固螺絲 (14) 插入到固定系統 (13) 中，然後按下述方法緊固方向盤：逆時針擰轉螺絲，使螺絲進入方向盤底部的大螺孔 (18) 中，直至方向盤完全固定好為止。

警告：切勿在未將固定系統安放到位的情況下擰緊螺絲！這可能會損壞方向盤。

固定/拆卸	操作指示
擰緊: 順時針 旋轉螺絲
鬆開方法: 順時針 旋轉螺絲

安装

自動校準方向盤和踏板組

將此方向盤插接到電氣插座並將方向盤的 USB 接頭連接到 PlayStation®5 主機、PlayStation®4 主機或 PC 之後，即可自動執行方向盤自校準。

在自校準過程中，方向盤將快速地向左向右各旋轉900度，然後在中心位置停下。

警告：

切勿在自校準過程中觸摸方向盤！

(這可能導致校準不正確和或人員受傷。)

- 當踏板組連接到 PlayStation® 主機或 PC 時，或者在玩遊戲期間，切勿將踏板組連接到方向盤底座（或者將其從底座斷開）（這可能導致校準不正確）。

務必先連接踏板組，再將方向盤連接到 PlayStation®5 主機、PlayStation®4 主機或 PC。完成方向盤校準並啟動遊戲之後，只需踩幾下踏板，即會自動校準踏板。

警告：

在賽車方向盤的自動校準階段或載入遊戲期間，

切勿踩踏踏板！

(這可能導致校準不正確。)

如果您的方向盤和/或踏板組運作不正常，或似乎校準不當：

• 關閉主機或 PC 並完全斷開方向盤。然後重新連接所有連接線（包括電源線和踏板組連接線），重新啟動主機（或 PC）和遊戲。
• 使用本使用者手冊下文（第 16 頁）列出的程式，將踏板組重新設定為預設模式。

安裝到 PLAYSTATION®4 主機或 PLAYSTATION®5 主機上

1. 將 T2PM 踏板組連接到底座的 RJ12 接頭 (23)。
2. 將電源線和電源配接器插入電氣插座中。
3. 將 USB-C 連接線 (17a) 連接到底座的 USB-C 埠 (21)。

將 USB-A 連接線 (17b) 連接到 PS4™ 主機或 PS5™ 主機上的 USB-A 埠。

1. 啟動 PlayStation®4 主機或 PlayStation®5 主機。方向盤將自動進行自校準。

* 不包括在套件内

1. 如有必要，透過本使用者手冊下文（第 15 頁）列出的程式，選取您希望使用的遊戲模式。
2. 按方向盤上的 PS 按鈕 (11) 並登入您的 PlayStation™ Network 帳戶，以便能夠使用該方向盤。

6 10

現在即可開始玩遊戲了!

針對 PLAYSTATION®4 主機和 PLAYSTATION®5 主機進行對應

設定 模式 L1 L2 方向鍵按鈕 L3 THrustMASTER® R1 R2 R3 SHARE (PS4™) CREATE (PS5™) OPTIONS (PS4™/PS5™)

針對 PS4™ 主機或 PS5™ 主機的注意事項

• 此方向盤在遊戲中被識別為 Thrustmaster T-GT 方向盤或 Thrustmaster Advanced Racer 方向盤。
• 4 個引擎速度顯示 LED 轉速指示燈 (7) 可在相容於 Thrustmaster SDK 的遊戲中正常工作。相容遊戲的列表詳見：https://support.thrustmaster.com（位於 Racing Wheels（方向盤）/T128/Games settings（遊戲設定）部分）。此列表將定期更新。
• 相容於 T128 的 PlayStation®4 主機和 PlayStation®5 主機遊戲的列表詳見：https://support.thrustmaster.com（位於 Racing Wheels（方向盤）/ T128 / Games settings（遊戲設定）部分）。此列表將定期更新。

安装到 PC 上\*

* 此產品對 PC 的相容性 (Windows® 10/11) 未經 Sony Interactive Entertainment 的測試或認可。

1. 瀏覽 https://support.thrustmaster.com 以下載適用於 PC 的驅動程式和 Force Feedback 軟體。按一下 Racing Wheels（方向盤）/ T128 / Drivers（驅動程式）。
2. 將 T2PM 踏板組連接到底座的 RJ12 接頭 (23)。
3. 將電源線和電源轉接頭插入電氣插座中。
4. 將 USB-C 連接線 (17a) 連接到底座的 USB-C 埠 (21)。
5. 將 USB-A 連接線 (17b) 連接到 PC 上的 USB-A 埠。

方向盤會自動執行自校準。

1. 選取開始 / Thrustmaster / FFB 方向盤 / 控制台，以開啟遊戲控制器視窗。遊戲控制器視窗將顯示方向盤的名稱 Thrustmaster Advanced Mode Racer，並且狀態為正常。

2. 按一下內容，在 T128 控制台中設定您的方向盤：

3. 測試裝置索引標籤：可用於測試和檢視方向盤的操作按鈕、方向鍵按鈕和軸（以及踏板組的軸），並調節方向盤在 PC 遊戲中的旋轉角度。
   · 測試力回饋索引標籤：可用於測試 12 種力回饋效應。
   · 調節力回饋索引標籤：可用於調節力回饋效應在 PC 遊戲中的作用大小。

針對 PC 進行對應

設定 模式 THRUSTMASTER® 01 10 方向鍵按鈕 11 07 13 08 R1 R2 R3 02 09 03 04 05 06 12

針對 PC 的注意事項：

• 在控制台和遊戲中，方向盤將以 Thrustmaster Advanced Mode Racer 的名稱顯示。
• 在啟動遊戲之前，請務必透過按一下確定，完全關閉遊戲控制器視窗。
• 在遊戲控制器視窗中所做的設定和調整僅儲存在 PC 上（因此，對 PS4™ 主機或 PS5™ 主機沒有任何影響）。
• 方向盤的韌體版本顯示在 T128 控制台索引標籤的右上角。
• 4 個引擎速度顯示 LED 轉速指示燈 (7) 可在相容於 Thrustmaster SDK 的 PC 遊戲中正常工作。相容遊戲的列表詳見：https://support.thrustmaster.com（位於 Racing Wheels（方向盤）/ T128 / Games settings（遊戲設定）部分）。此列表將定期更新。

選取遊戲模式

程式：

1. 長按 MODE 按鈕 (8) 5 秒鐘，直至 PS 按鈕上方的 LED (10) 開始閃爍。
2. 按住 MODE 按鈕 (8) 不放, 同時按下右側方向鍵按鈕 (4) 選取所需的遊戲模式。

L2 R2 MODE 1 3 V1 2 5s L3 R3

LED 顏色	遊戲模式
藍色	PLAYSTATION®標準相容性(預設模式)
紅色	PLAYSTATION®未來相容性
綠色	PC

選取遊戲模式並鬆開按鈕後：您所做的選取將儲存在方向盤的內建記憶體中。方向盤將會重啟並自校準。

注意：

• 在 PlayStation®4 主機和 PlayStation®5 主機上：按一下 PS 按鈕 (11) 並登入您的 PlayStation™ Network 帳戶，以便 T128 能夠在執行自校準後正常工作。
• 相容於 PlayStation®4 主機、PlayStation®5 主機和 T128（及其對應的遊戲模式）的遊戲列表詳見：https://support.thrustmaster.com（位於 Racing Wheels（方向盤）/T128 / Games settings（遊戲設定）部分）。此列表將定期更新。

踏板組模式

(每次重啟方向盤時顯示)

每次重啟方向盤時（及其自校準之後），4個LED轉速指示燈(7)會顯示踏板組所設定的模式（位置和類型）。

位置：

· 標準：預設位置；

- 或對調：在此位置時，對調油門踏板和離合器踏板 — 此位置僅在使用三踏板式踏板組的情況下才可實現。

類型：

• T2PM-T3PA-T3PM，未採用 Load Cell（荷重元）技術：預設類型；
·或T-LCM，採用Load Cell（荷重元）技術。

踏板組模式	轉速指示燈(7)的閃爍
預設模式-標準位置-T2PM-T3PA-T3PM類型
-標準位置-T-LCM類型
-對調位置-T2PM-T3PA-T3PM類型
-對調位置-T-LCM類型

將踏板組重新設定為預設模式

(在踏板組無法正常工作的情況下執行此操作)

程式：

- 快速按下設定按鈕 (6) 8 次。

4 個 LED 轉速指示燈 (7) 同時閃爍 5 次，表示重新設定為預設模式。

5x

對調踏板的位置

(使用三踏板式踏板組的情況下)

預設情況下，T128 方向盤隨附雙踏板式 T2PM 踏板組。該款方向盤還相容於 Thrustmaster T3PA、T3PM 和 T-LCM 三踏板式踏板組（另售）。

在使用三踏板式踏板組的情況下，可透過電子方式對調油門踏板和離合器踏板。

程式：

- 長按設定按鈕 (6) 5 秒鐘。

踏板對調會立即儲存在方向盤的內建記憶體中，4個LED轉速指示燈(7)中之一會閃爍3次，以指示所選的位置。

油門踏板和離合器踏板	轉速指示燈(7)的閃爍
預設模式-標準位置
-對調位置

將踏板組從 T2PM-T3PA-T3PM 類型手動切換到 T-LCM 類型 (反之亦然)

預設情況下，踏板組的模式為 T2PM-T3PA-T3PM 類型。

此模式儲存在方向盤底座的內建記憶體中並始終保持啟用狀態，除非將 T-LCM 踏板組連接到 RJ12 埠，或以手動方式切換模式。

程式：

- 同時長按設定按鈕 (6) 和左換擋撥片 (-) 5 秒鐘。

模式	轉速指示燈(7)的閃爍
預設模式-T2PM-T3PA-T3PM類型
-T-LCM類型

對於 T-LCM 類型，T2PM、T3PA 和 T3PM 踏板組將無法正常工作。踏板的值將無法再達到 100%。

如需再次正常運作（並達到 100%），則須手動將方向盤底座的模式切換為 T2PM-T3PA-T3PM 類型。

透過方向盤手動變更旋轉角度

(僅適用於不自動調節旋轉角度的遊戲)

T128 方向盤的旋轉角度可在 270^-900^ 之間調節。

在許多遊戲中，方向盤的旋轉角度是自動設定的，並可根據所使用的車輛自行調節。在此類遊戲中，無法手動變更旋轉角度，此項功能由遊戲而非使用者進行管理。

在其他遊戲中，可直接透過方向盤手動變更旋轉角度。

程式：

- 同時按下設定按鈕 (6) 和右方向鍵按鈕 (4)，可增大一級旋轉角度；或

- 同時按下設定按鈕 (6) 和左方向鍵按鈕 (4)，可減小一級旋轉角度。

4種可能的級別
選定的旋轉角度	轉速指示燈(7)
270°
360°
540°
900°

請注意：系統不會永久儲存透過方向盤手動修改的旋轉角度。每次重啟遊戲或方向盤時均須執行此程式。

與設定按鈕 (6) 有關的其他功能

請瀏覽 https://support.thrustmaster.com。

按一下 Racing Wheels（方向盤）/ T128，然後選取 User manual（使用者手冊）或 FAQ（常見問題解答）。

更新方向盤的韌體

瀏覽 https://support.thrustmaster.com。

按一下 Racing Wheels（方向盤）/T128/Firmware（韌體），然後按照說明進行操作。

各種技巧和常見問題解答

瀏覽 https://support.thrustmaster.com。

按一下 Racing Wheels（方向盤）/ T128，然後選取 Manual（手冊）或 FAQ（常見問題解答）。

T2PM 踏板組

在使用此產品之前，請仔細閱讀並保管好本手冊以備日後參考之用。

為安全起見，切勿赤腳或僅穿襪子操作踏板。

如因未穿鞋操作踏板組而造成任何傷害，THRUSTMASTER®（圖馬思特）對此概不負責。

警告一玩遊戲時存在的踏板組夾傷危險

* 將踏板組放在兒童夠不到的區域。
* 玩遊戲時，切勿將手指放在踏板側邊或附近任何位置。
* 玩遊戲時，切勿將手指放在踏板後底座上或附近任何位置。
* 玩遊戲時，切勿將手指放在踏板前底座上或附近任何位置。

切勿 切勿 切勿

* 將踏板組放在安全且兒童夠不到的位置。

將踏板組固定到支座上或駕駛艙上

可使用位於踏板組任意一側的 2 個穿孔 (24) 將踏板組固定到各種不同的支座（另售）上。

24 24

如果您的方向盤和/或踏板組運作不正常，或似乎校準不當：

關閉主機或 PC 並完全斷開方向盤。然後重新連接所有連接線（包括電源線和踏板組連接線），重新啟動主機（或 PC）和遊戲。

版權所有

© 2022 Guillemot Corporation S.A. 保留所有權利。圖馬思特® 為 Guillemot Corporation S.A 的註冊商標。

專用於 PlayStation®5 主機和 PlayStation®4 主機。

「」、「PlayStation」、「PS5」、「PS4」和「PlayStation Shapes Logo」是 Sony Interactive Entertainment Inc. 的註冊商標或商標。保留所有權利。所有其他商標均為其各自所有者的資產。製造和發行均獲得 Sony Interactive Entertainment Inc. 的授權。

產品內容、設計和規格如有變更，恕不另行通知，並可能會視乎國家而不同。中國製造。

環保建議

請遵從當地法規，正確回收電子類零件。

請妥善保存本說明書。產品顏色與裝飾可能有異。

使用本產品前請先拆除塑膠扣件與膠帶。

T128j

PlayStation®5 콘솔, PlayStation®4 콘솔 및 PC*용

사용설명서
