MT CS 25036 - Píla Kärcher - Bezplatný návod na obsluhu

Typ produktu	Batériová píla na prerezávanie (príslušenstvo)
Značka	Kärcher
Model	MT CS 25036
Kompatibilita	Multi-Tool MT 36 Bp
Prevádzkové napätie	36 V
Maximálna rýchlosť	10 000 ±10 % /min
Kapacita olejovej nádrže	200 ml
Maximálny priemer rezu	180 mm
Maximálny pracovný dosah (výška)	2,7 m
Rozmery (D x Š x V)	946 × 117 × 168 mm
Hmotnosť (píla samotná, bez batérie)	2,0 kg
Hladina akustického tlaku (LpA)	92,6 dB(A)
Hladina akustického výkonu (LwA)	100,7 dB(A)
Vibrácie ruka-rameno (predná rukoväť)	3,0 m/s²
Vibrácie ruka-rameno (zadná rukoväť)	2,9 m/s²
Hlavné funkcie	Prerezávanie, rezanie konárov do 180 mm
Údržba a čistenie	Čistenie po použití jemnou suchou handričkou; napnutie reťaze pred každým použitím; mazanie reťaze; výmena reťaze a vodiacej lišty v prípade potreby
Bezpečnosť	Kryt reťaze, doraz s pazúrikom, zastavenie motora, vybratie batérie pred údržbou, bezpečnostná vzdialenosť 15 m, povinné nosenie OOP
Náhradné diely a opraviteľnosť	Reťaz, vodiaca lišta, kryt nádrže, matica lišty; opravy vykonáva iba autorizovaný servis
Všeobecné informácie	Profesionálne použitie vonku; 200-stranový návod k dispozícii vo viacerých jazykoch; záruka podľa podmienok krajiny

Často kladené otázky - MT CS 25036 Kärcher

Ako nastaviť napnutie reťaze na píle Kärcher MT CS 25036?

Povoľte maticu vodiacej lišty, potom nastavte napnutie pomocou príslušnej skrutky. Vzdialenosť medzi lištou a reťazou by mala byť 4,0 mm. Potom maticu utiahnite. Noste ochranné rukavice.

Aký typ oleja použiť do olejovej nádrže reťaze?

Použite špeciálny olej na reťaz píly. Kapacita nádrže je 200 ml. Plňte pomaly, aby ste predišli pretečeniu.

Aké ochranné prostriedky mám nosiť pri používaní?

Noste prilbu (EN 397), ochranu sluchu (EN 352-1), okuliare alebo štít (EN 166 alebo EN 1731), protiřezové rukavice (EN 381-7) a protišmykovú bezpečnostnú obuv (EN 20345).

Ako predísť spätnému rázu (kickback)?

Držte pílu oboma rukami, zabráňte kontaktu špičky lišty s predmetmi, nepracujte s tupou reťazou a používajte iba lišty a reťaze odporúčané výrobcom.

Aká je bezpečnostná vzdialenosť, ktorú treba dodržať?

Udržujte divákov (deti, zvieratá) vo vzdialenosti najmenej 15 metrov od pracovnej oblasti. Dodržujte vzdialenosť najmenej 10 m od nadzemných elektrických vedení.

Ako bezpečne prepravovať a skladovať pílu?

Vyberte batériu, nechajte vychladnúť, zakryte reťaz krytom reťaze. Skladujte na suchom a vetranom mieste, mimo dosahu detí a mimo korozívnych látok. Na prepravu zaistite zariadenie, aby nedošlo k pohybu.

Čo robiť, ak sa píla počas prevádzky zastaví?

Skontrolujte, či reťaz nie je zablokovaná nečistotami. Ak áno, odstráňte zachytený materiál. Ak je motor prehriaty, prerušte prácu a nechajte vychladnúť.

Aký je postup výmeny reťaze?

Odstráňte maticu lišty, povoľte napínaciu skrutku, odstráňte kryt a lištu. Namontujte novú reťaz v smere otáčania, potom lištu. Nastavte napnutie na 4,0 mm.

Môžem pílu používať s inými nástrojmi ako Multi-Tool MT 36 Bp?

Nie, príslušenstvo je navrhnuté výhradne pre Multi-Tool MT 36 Bp od Kärcher. Akékoľvek iné použitie je zakázané a môže viesť k rizikám.

Ako udržiavať pílu pri dlhodobom skladovaní (viac ako mesiac)?

Vyčistite ju, ľahko naolejujte reťaz, aby ste predišli hrdzi (použite antikorózny sprej odporúčaný servisom), a skladujte na suchom a dobre vetranom mieste.

NÁVOD NA OBSLUHU MT CS 25036 Kärcher

71364 Winnenden (Nemecko)

Tel.: [phone]

Fax: [phone]

Ochrana životného prostredia. 129

Príslušenstvo a náhradné diely 129

Rozsah dodávky. 129

Bezpečnostné zariadenia. 129

Symboly na prístroji 129

Ochranný odev. 129

Popis prístroja 130

Uvedenie do prevádzky. 130

Prevádzka 130

Preprava. 130

Skladovanie. 130

Pred prvým použitím prístroja si prečítajte túto kapitolu s bezpečnostnými pokynmi a originálny návod na obsluhu. Riaďte sa informáciami a pokynmi, ktoré sú v nich uvedené. Originálny návod na obsluhu je priložený.

Návod na obsluhu si uschovajte pre neskoršie použitie alebo pre nasledujúceho majiteľa.

Stupne nebezpečenstva

△ NEBEZPEČENSTVO

• Upozornenie na bezprostredne hroziace nebezpečenstvo, ktoré vedie k ťažkým fyzickým poraneniam alebo k smrti.

△ VÝSTRAHA

• Upozornenie na možné nebezpečnú situáciu, ktorá môže viesť k ťažkým fyzickým poraneniam alebo k smrti.

△ UPOZORNENIE

• Upozornenie na možné nebezpečnú situáciu, ktorá môže viesť k ľahkým fyzickým poraneniam.

POZOR

• Upozornenie na možnú nebezpečnú situáciu, ktorá môže viesť k vecným škodám.

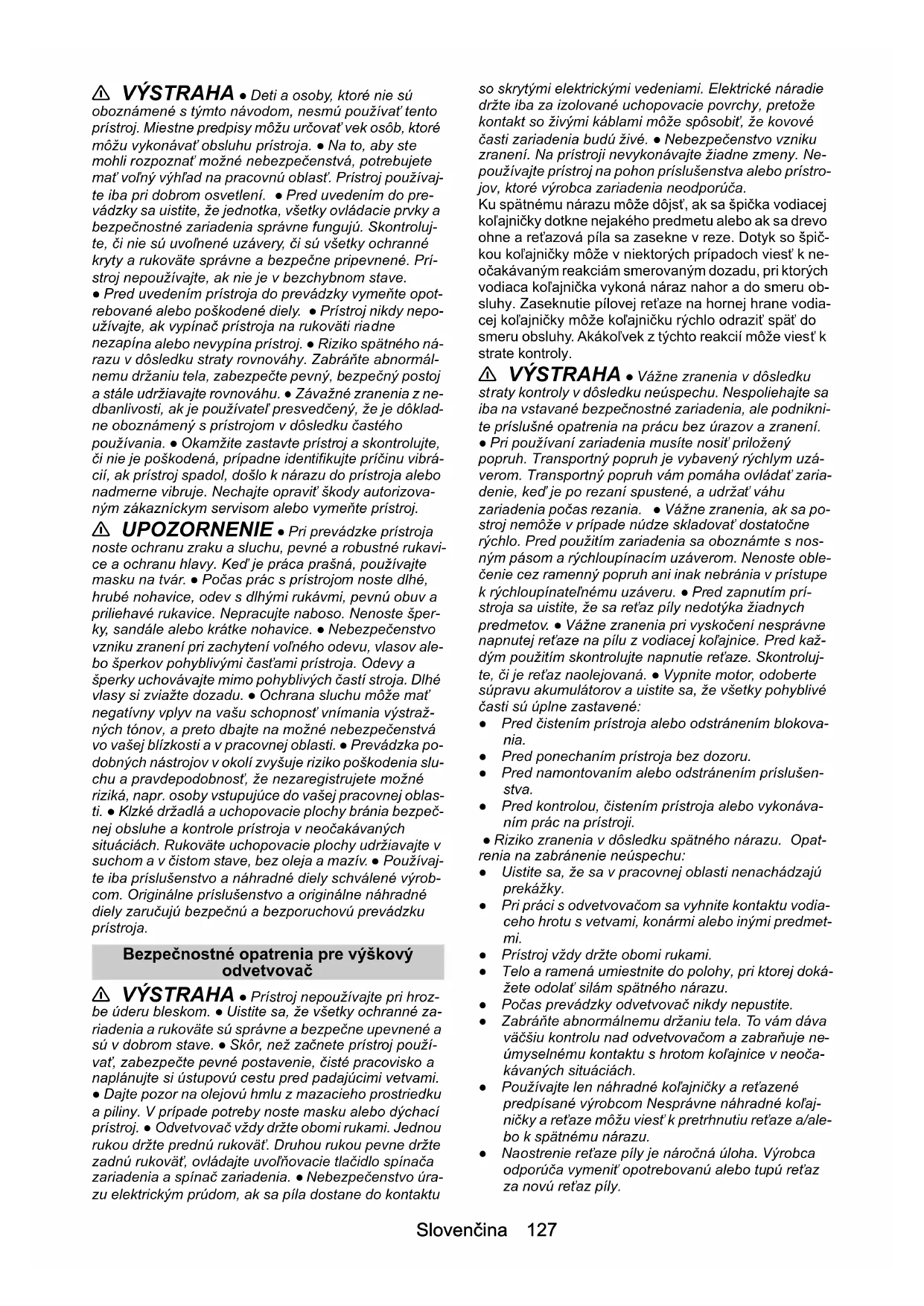

Dodatočné všeobecné bezpečnostné pokyny

Upozornenie: V niektorých regiónoch môžu predpisy obmedzovať použitie tohto prístroja. Nechajte si poradiť miestnymi úradmi.

NEBEZPEČENSTVO. Ohrozenie života reznými poraneniami, spôsobené nekontrolovaným pohybom prístroja. Časti tela udržiavajte ďalej od pohybujúcich sa súčiastok. Riziko poranenia spôsobené vyhodenými alebo padajúcimi predmetmi. Nikdy nepoužívajte zariadenie, ak sa nachádzajú osoby, najmä deti alebo zvieratá, v okruhu 15 m. Na prístroji nesmiete vykonávať žiadne zmeny.

VÝSTRAHA: Deti a osoby, ktoré nie sú oboznámené s týmto návodom, nesmú používať tento prístroj. Miestne predpisy môžu určovať vek osôb, ktoré môžu vykonávať obsluhu prístroja. Na to, aby ste mohli rozpoznať možné nebezpečenstvá, potrebujete mať voľný výhľad na pracovnú oblasť. Prístroj používajte iba pri dobrom osvetlení. Pred uvedením do prevádzky sa uistite, že jednotka, všetky ovládacie prvky a bezpečnostné zariadenia správne fungujú. Skontrolujte, či nie sú uvoľnené uzávery, či sú všetky ochranné kryty a rukoväte správne a bezpečne pripevnené. Prístroj nepoužívajte, ak nie je v bezchybnom stave.

• Pred uvedením prístroja do prevádzky vymeňte opotrebované alebo poškodené diely. - Prístroj nikdy nepoužívajte, ak vypínač prístroja na rukoväti riadne nezapína alebo nevypína prístroj. - Riziko spätného nárazu v dôsledku straty rovnováhy. Zabráňte abnormálnemu držaniu tela, zabezpečte pevný, bezpečný postoj a stále udržiavajte rovnováhu. - Závažné zranenia z nedbanlivosti, ak je používateľ presvedčený, že je dokladne oboznámený s prístrojom v dôsledku častého používania. - Okamžite zastavte prístroj a skontrolujte, či nie je poškodený, prípadne identifikujte príčinu vibrácií, ak prístroj spadol, došlo k nárazu do prístroja alebo nadmerne vibruje. Nechajte opraviť škody autorizovaným zákazníckym servisom alebo vymeňte prístroj.

UPOZORNENIE. Pri prevádzke prístroja noste ochranu zraku a sluchu, pevné a robustné rukavice a ochranu hlavy. Keď je práca prašná, používajte masku na tvár. Počas prác s prístrojom noste dlhé, hrubé nohavice, odev s dlhými rukávmi, pevnú obuv a priliehavé rukavice. Nepracujte naboso. Nenoste šperky, sandále alebo krátke nohavice. Nebezpečenstvo vzniku zranení pri zachytení voľného odevu, vlasov alebo šperkov pohyblivými časťami prístroja. Odev a šperky uchovávajte mimo pohyblivých častí stroja. Dlhé vlasy si zviažte dozadu. Ochrana sluchu môže mať negatívny vplyv na vašu schopnosť vnímania výstražných tónov, a preto dbajte na možné nebezpečenstvo vo vašej blízkosti a v pracovnej oblasti. Prevádzka podobných nástrojov v okolí zvyšuje riziko poškodenia sluchu a pravdepodobnosť, že nezaregistrujete možné riziká, napr. osoby vstupujúce do vašej pracovnej oblasti. Klzké držadlá a uchopovacie plochy bránia bezpečnej obsluhe a kontrole prístroja v neočakávaných situáciách. Rukoväte a uchopovacie plochy udržiavajte v suchom a v čistom stave, bez oleja a mazív. Používajte iba príslušenstvo a náhradné diely schválené výrobcom. Originálne príslušenstvo a originálne náhradné diely zaručujú bezpečnú a bezporuchovú prevádzku prístroja.

Ku spätnému nárazu môže dôjsť, ak sa špička vodiacej koľajničky dotkne nejakého predmetu alebo ak sa drevo ohne a reťazová píla sa zasekne v reze. Dotyk so špičkou koľajničky môže v niektorých prípadoch viesť k neočakávaným reakciám smerovaným dozadu, pri ktorých vodiaca koľajnica vykoná náraz nahor a do smeru obsluhy. Zaseknutie pílovej reťaze na hornej hrane vodiacej koľajničky môže koľajničku rýchlo odraziť späť do smeru obsluhy. Akákoľvek z týchto reakcií môže viesť k strate kontroly.

VÝSTRAHA Vážne zranenia v dôsledku straty kontroly v dôsledku neúspechu. Nespoliehajte sa iba na vstavané bezpečnostné zariadenia, ale podniknite príslušné opatrenia na prácu bez úrazov a zranení.

• Pri používaní zariadenia musíte nosiť priložený popruh. Transportný popruh je vybavený rýchlym uzáverom. Transportný popruh vám pomáha ovládať zariadenie, keď je po rezaní spustené, a udržať váhu zariadenia počas rezania. - Vážne zranenia, ak sa postroj nemôže v prípade núdze skladať dostatočne rýchlo. Pred použitím zariadenia sa oboznámte s nosným pásom a rýchloupínacím uzáverom. Nenoste oblečenie cez ramenný popruh ani inak nebráňte v prístupe k rýchloupínaciemu uzáveru. - Pred zapnutím prístroja sa uistite, že sa reťaz píly nedotýka žiadnych predmetov. - Vážne zranenia pri vyskočení nesprávne napnutej reťaze na pílu z vodiacej koľajničky. Pred každým použitím skontrolujte napnutie reťaze. Skontrolujte, či je reťaz naolejovaná. - Vypnite motor, odoberte súpravu akumulátorov a uistite sa, že všetky pohyblivé časti sú úplne zastavené.

Pred čistením prístroja alebo odstránením blokovania. Pred ponechaním prístroja bez dozoru. Pred namontovaním alebo odstránením príslušenstva. Pred kontrolou, čistením prístroja alebo vykonávaním prác na prístroji. Riziko zranenia v dôsledku spätného nárazu. Opatrenia na zabránenie neúspechu: - Uistite sa, že sa v pracovnej oblasti nenachádzajú prekážky. - Pri práci s odvetvovačom sa vyhnite kontaktu vodiaceho hrotu s vetvami, konármi alebo inými predmetmi. - Prístroj vždy držte oboma rukami. - Telo a ramená umiestnite do polohy, pri ktorej dokážete odolať silám spätného nárazu. - Počas prevádzky odvetvovač nikdy nepustite. Zabráňte abnormálnemu držaniu tela. To vám dáva väčšiu kontrolu nad odvetvovačom a zabraňuje neúmyselnému kontaktu s hrotom koľajnice v neočakávaných situáciách. - Používajte len náhradné koľajničky a reťaze predpísané výrobcom. Nesprávne náhradné koľajničky a reťaze môžu viesť k pretrhnutiu reťaze a/alebo k spätnému nárazu. - Naostrenie reťaze píly je náročná úloha. Výrobca odporúča vymeniť opotrebovanú alebo tupú reťaz za novú reťaz píly.

• Nebezpečenstvo vzniku zranení. Prístroj nepoužívajte na rebríkoch alebo nestabilných plochách. Pri rezaní vždy stojte s oboma nohami na pevnom povrchu, aby ste udržali rovnováhu. - Nebezpečenstvo zasiahnutia elektrickým prúdom. Nepracujte s prístrojom v okruhu 10 m od nadzemného vedenia. - Nebezpečenstvo zranenia, ak sa napnutá vetva pri odrezaní odmrští späť. Dajte pozor na padajúce konáre a konáre, ktoré sa po páde na zem odmrštia späť. Ak sa tenké drevo zachytí v píle a odmrští sa v smere obsluhy, obsluha môže stratiť rovnováhu. Pri rezaní malých kríkov a výhonkov buďte opatrní. Pred čistením alebo servisom jednotky vypnite motor a vyberte batériu. Pri poklese rezného výkonu skontrolujte, či zuby nie sú opotrebované. Rezné nástroje vždy musia byť ostré a čisté. Ostré rezné nástroje možno ľahšie kontrolovať a nezablokujú sa tak ľahko. V prípade potreby vymeňte reťaz a koľajnicu. Pritom používajte výlučne originálne náhradné diely od výrobcu. - Nebezpečenstvo poranenia v dôsledku zaseknutého rezacieho zariadenia. Ak je pílová reťaz alebo vodiaca koľajnica uviaznutá príliš vysoko na to, aby ste ju dosiahli, vyhľadajte pomoc profesionálneho arboristu, aby bezpečne odstránil rezacie zariadenie. - Pred každým použitím skontrolujte, či je pevné pripevnené hriadeľové spojenie tyče a rezného nástroja.

POZOR • Prístroj skladujte len vo vnútorných priestoroch.

Bezpečná preprava a skladovanie

VÝSTRAHA Prístroj pred jeho uskladnením alebo prepravou vypnite, nechajte ho vychladnúť a vyberte z neho súpravu akumulátorov. Pred uložením alebo prepravou jednotky rezací nástroj zakryte krytom reťaze.

UPOZORNENIE Nebezpečenstvo vzniku zranení a poškodení prístroja. Pri preprave zaistite prístroj proti pohybu alebo pádu.

POZOR: Pred prepravou alebo uskladnením prístroja z neho odstráňte všetky cudzie telesá. Prístroj uskladnite na suchom a dobre vetranom mieste, ktoré nie je prístupné deťom. Prístroj uchovávajte mimo korozívnych látok, akými sú napríklad záhradné chemikálie.

• Prístroj neskladujte v exteriéri. Pri skladovaní dlhšom ako jeden mesiac skontrolujte, či je reťaz ľahko naolejovaná. Ako ochranu pred hrdzou a na olejovanie výrobca odporúča používať sprej. Váš zákaznícky servis vám poradí, ktorý sprej je vhodný.

Upozornenie. Servisné a údržbové práce smie vykonávať len príslušne kvalifikovaný a špeciálne vyškolený odborný personál. Pre účely vykonania opravy odporúčame odoslať produkt do autorizovaného servisného centra. Smiete vykonávať len nastavenia a opravy, ktoré sú popísané v tomto návode na prevádzku. V prípade opráv presahujúcich tento rámec sa obráťte na váš autorizovaný zákaznícky servis.

VÝSTRAHA: Nebezpečenstvo vzniku zranení. Pílový reťaz je mimoriadne ostrý. Pri údržbe reťaze a pri čistení, zaistení alebo odstránení krytu reťaze noste vhodné ochranné rukavice. Postupujte podľa pokynov pre napínanie reťaze, nastavenie napnutia reťaze a mazanie reťaze. Ťažké zranenia spôsobené spätným rázom, ak nie je poškodená reťaz vymenená alebo opravená. Pred čistením alebo servisom jednotky vypnite motor a vyberte batériu. Ubezpečte sa o

bezpečnom stave prístroja, v pravidelných intervaloch skontrolujte, či sú pevne utiahnuté čapy, matice a skrutky. Nebezpečenstvo zranenia v dôsledku dlhodobého nepretržitého používania zariadenia. Počas práce so zariadením robte pravidelné prestávky.

UPOZORNENIE: Používajte iba príslušenstvo a náhradné diely schválené výrobcom. Originálne príslušenstvo a originálne náhradné diely zaručujú bezpečnú a bezporuchovú prevádzku prístroja.

• Aj pri používaní prístroja predpísaným spôsobom sú prítomné určité zvyškové riziká. Pri používaní prístroja sa môžu vyskytnúť nasledujúce nebezpečenstvá: Vibrácie môžu spôsobiť zranenia. Pre každú prácu používajte správne náradie, určené rukoväte a obmedzte pracovnú dobu a expozíciu.
• Hluk môže spôsobiť poškodenie sluchu. Používajte ochranu sluchu a obmedzte zaťaženie hlukom.
• Rezné poranenia pri kontakte s voľne uloženými zubami reťaze píly. Zranenia v dôsledku nepredvídaných, náhlych pohybov alebo spätného nárazu vodiacej lišty.
• Rezné poranenia / Riziko prepichnutia dielmi, ktoré odleteli z reťaze píly.
• Zranenia spôsobené vyhodenými predmetmi (hobliny, triesky).
• Zranenia spôsobené padajúcimi predmetmi. Pri práci nad hlavou vždy noste vhodnú ochrannú prilbu. Vdýchnutie prachu a častíc. Styk s pokožkou mazacím prostriedkom / olejom.

Zníženie rizika

UPOZORNENIE

• Pri dlhšej dobe používania prístroja môže dôjsť k poruchám prekrvenia rúk spôsobených vibráciami. Všeobecne platnú dobu používania nie je možné stanoviť, nakoľko ju ovplyvňujú viaceré faktory:
• Osobné dispozície k zlému prekrveniu (často studené prsty, tŕpnutie v prstoch)
• Nízka teplota prostredia. Na ochranu rúk vždy používajte teplé rukavice.
• Obmedzenie prekrvenia spôsobené silným uchopením.
• Neprerušovaná práca je škodlivejšia ako práca prerušovaná prestávkami.

Pri pravidelnom, dlho trvajúcom používaní prístroja a pri opakovanom výskyte symptómov, ako napr. mravčenie prstov, studené prsty, by ste mali vyhľadať lekársku pomoc.

Používanie v súlade s účelom

△NEBEZPEČENSTVO

Akékoľvek iné použitie, napr. Rovnako ako pri rezaní je neprípustné vyrezávať v blízkosti alebo rezať materiál na úrovni zeme. Za ohrozenia, ktoré vznikajú v dôsledku neprípustného použitia, je zodpovedný používateľ.

Ochrana životného prostredia

Obalové materiály sú recyklovateľné. Obaly zlikvidujte ekologickým spôsobom.

Elektrické a elektronické zariadenia obsahujú cenné recyklovateľné materiály a často aj komponenty ako napr. batérie, akumulátory alebo olej, ktoré pri nesprávnej manipulácii alebo likvidácii

môžu predstavovať potenciálne nebezpečenstvo pre ľudské zdravie a životné prostredie. Tieto komponenty sú však pre správnu prevádzku zariadenia nevyhnutné. Zariadenia označené týmto symbolom nesmú byť likvidované spolu s domovým odpadom.

Informácie o obsiahnutých látkach (REACH)

Aktuálne informácie o obsiahnutých látkach sú uvedené na internetovej stránke: www.kaehler.com/REACH

Príslušenstvo a náhradné diely

Používajte len originálne príslušenstvo a originálne náhradné diely, pretože takéto komponenty zaručujú bezpečnú a bezporuchovú prevádzku zariadenia. Informácie o príslušenstve a náhradných dieloch sa nachádzajú na stránke www.kaercher.com.

Rozsah dodávky

Rozsah dodávky zariadenia je znázornený na obale. Pri rozbaľovaní skontrolujte, či je obsah kompletný. V prípade chýbajúceho príslušenstva alebo pri výskyte poškodení spôsobených prepravou informujte Vášho predajcu.

Bezpečnostné zariadenia

△UPOZORNENIE

Chýbajúce alebo zmenené bezpečnostné zariadenia

Bezpečnostné zariadenia slúžia na vašu ochranu. Nikdy nemeňte ani neobchádzajte bezpečnostné zariadenia.

Zubová opierka

Integrovaná zubová opierka môže byť použitá ako otočný bod, ktorý poskytuje stabilitu píly počas rezu.

Pri rezaní tlačte prístroj dopredu, až kým kovové hroty nepreniknú cez okraj dreva. Ak sa tyč potom posunie nahor, resp. nadol v smere rezu, zníži sa fyzická námaha pri práci s pílou.

Symboly na prístroji

	Pri vykonávani prac s pristrojom použí- vajte vchodné ochranu očí a sluchu.
	Pri vykonávani prac s pristrojom použí- vajte protišmykové a odolné ochranné rukavice.
	Pri vykonávani Činností s pristrojom pou- žívajte bezpečnostné obuv proti šmyku.
	Elektrické nebezpečenstvo. Pri Činnos- tiach s pristrojom dodržiavajte minimálnu vzdialenost' 10 m od vonkajších vedení.
	Nebezpečenstvo spôsobné vymrěstený- mi predmetmi. Všetci, ktorí sa prizerajú, najmă deti a domace zvierata, sa musia zdržiavat' vo vzdialenosti minimálne 15 m od pracovnej oblasti.
	Mazanie vodiacej lišty a re'taze
	Smer chodu re'taze

Ochranný odev

△NEBEZPEČENSTVO

Pri práci s prístrojom noste vhodnú ochrannú prilbu, ktorá zodpovedá norme EN 397 a je označená symbolom CE.

Pri práci s prístrojom noste ochranu sluchu, ktorá zodpovedá norme EN 352-1 a je označená symbolom CE. Na ochranu pred odletujúcimi úlomkami používajte vhodné ochranné okuliare, ktoré spĺňajú normu EN 166 alebo sú označené symbolom CE. Alebo noste ochranný štít prilby, ktorý spĺňa normu EN 1731 a je označený symbolom CE.

V špecializovaných predajniach sú k dispozícii ochranné prilby s integrovanou ochranou sluchu a priezorom.

Ochranné rukavice

Pri práci s prístrojom sú vhodné ochranné rukavice s ochranným vybavením proti rezu, ktoré spĺňajú normu EN 381-7 a sú označené symbolom CE.

Bezpečnostná obuv

Pri práci so zariadením používajte protišmykovú bezpečnostnú obuv, ktorá spĺňa normu EN 20345 a je označená značkou CE.

Popis prístroja

V tomto návode na obsluhu je popísané maximálne vybavenie. V závislosti od modelu existujú rozdiely v rozsahu dodávky (pozrite si obal).

Obrázok je uvedený na stranách s grafikami, obrázok A

1 Ochrana reťaze ② Skrutka na nastavenie napnutia reťaze 3 Reťaz 4 Vodiaca lišta ⑤ Kryt olejovej nádrže reťaze 6 Zubová opierka ⑦ Matica vodiacej koľajnice 8 Kryt ⑨ Tyč 10 Typový štítok

Uvedenie do prevádzky

Montáž Multi-Tool

1. Tyč spojte so spojkou nástroja Multi-Tool (pozrite si návod na obsluhu Multi-Tool MT 36 Bp).

Obrázok B

1. Ak je to potrebné, nastavte napnutie reťaze (pozri kapitolu Nastavenie napnutia reťaze).

Prevádzka

Základná obsluha

1. Skontrolujte strom a konáre na škody, ako napr. hnilobu.
2. Odstráňte kryt reťaze.
3. Držte prístroj pevne oboma rukami.

Pracovné kroky

Pri mazaní postupujte nasledovne: - Pokiaľ je to možné, dodržiavajte vzdialenosť medzi kmeňom stromu a rezom približne 15 cm.

• Malé konáre, ktoré sú tenké a ľahké, režte do zárezu so spodnou časťou vodiacej koľajnice.
• Ťažšie vetvy s väčším priemerom sa môžu pri odstraňovaní nečistôt zlomiť alebo rozštiepiť. Preto rez v niekoľkých krokoch:

a Urobte rez v spodnej časti vetvy hornou časťou vodiacej koľajnice. Tento rez by mal predstavovať asi jednu tretinu priemeru vetvy.

Obrázok G

b Urobte rez v hornej časti vetvy. c Ak je potrebný ďalší rez, nikdy nepokračujte v už začatom reze, ale začnite nový rez.

Pri odstraňovaní by ste mali poznamenať nasledujúce:

• Nezdvihajte tyč vyššie ako 60° od horizontály. Na vodiacu koľajnicu nevyvíjajte veľké sily.
• Nestojte pod odvetvenou vetvou alebo vetvou. Dbajte na to, aby padajúca vetva neohrozila používateľa ani diváka ani nepoškodila žiadne predmety. Pri orezávaní konárov udržiavajte bezpečnú vzdialenosť najmenej dvojnásobok dĺžky vetvy.

Ukončenie prevádzky

1. Supravu akumulatorov vyberte z prístroja (pozrite si návod na obsluhu Multi-Tool MT 36 Bp).
2. Vyčistite prístroj (pozrite si kapitolu Čistenie zariadenia).

Demontáž nástroja Multi-Tool

1. Príslušenstvo oddeľte od nástroja Multi-Tool (pozrite si návod na obsluhu Multi-Tool MT 36 Bp).

Preprava

UPOZORNENIE

• Skontrolujte hladinu oleja v reťazi, prípadne ho doplňte (pozri kapitolu Naplňte nádrž na reťazový olej).
• Skontrolujte napnutie reťaze (pozri kapitolu Skontrolujte napnutie reťaze).
• Skontrolujte dostatočnú ostrosť reťaze, ak je to potrebné, prevráťte vodiacu koľajnicu alebo vymeňte reťaz (pozri kapitolu Vymeňte reťaz).
• Skontrolujte, či zariadenie nie je poškodené.
• Skontrolujte tesnosť všetkých skrutiek, matíc a skrutiek.

Nastavte napnutie reťaze

1. Keď je namontovaný nástroj Multi-Tool, vyberte súpravu akumulátorov (pozrite si návod na obsluhu Multi-Tool MT 36 Bp).
2. Uvoľnite maticu vodiacej koľajnice.

Obrázok I

1. Nastavte napnutie reťaze pomocou skrutky.

Obrázok J

1. Skontrolujte napnutie reťaze.

Obrázok F

Vzdialenosť medzi vodiacou lištou a reťazou musí byť 4,0 mm.

1. Utiahnite maticu vodiacej koľajnice.

Vymeňte reťaz

1. Odstráňte maticu vodiacej koľajnice.

Obrázok K

1. Uvoľnite skrutku na nastavenie napnutia reťaze.
2. Odstráňte kryt.

Obrázok L

1. Odstráňte vodiacu lištu.
2. Starú reťaz zlikvidujte odborne.
3. Položte novú reťaz na vodiacu koľajnicu.

Obrázok M

1. Namontujte vodiacu koľajnicu. Venujte pozornosť smeru jazdy reťaze. Obrázok N
2. Namontujte kryt a voľne upevnite maticu vodiacej koľajnice. Obrázok O
3. Nastavte napnutie reťaze (pozrite si kapitolu Nastavte napnutie reťaze).

Pomoc pri poruchách

Poruchy majú často jednoduchú príčinu, ktorú dokážete odstrániť sami pomocou nasledujúceho prehľadu. V prípade pochybností alebo pri poruchách, ktoré tu nie sú uvedené, sa obráťte na autorizovaný zákaznícky servis.

S narastajúcim vekom sa kapacita súpravy akumulátorov aj pri dobrej starostlivosti znižuje, takže ani v celkom nabitom stave už nie je možné dosiahnuť celkovú dobu chodu. Toto nepredstavuje nedostatok.

Chyba	Pričina	Odstránenie
Prístroi sa zastaví počas prevádžky	Režaz blokovaná výstrižkami.	• Odstránty zvyšky pokosenych rastlín.
	Motor je prehriaty	• Preruste prácu a motor nechajte vychlad-nút'.
Problémy pri montáži dielov tyće	Pripojovacie miesta sú znečistené.	• Z koncov tyće odstránty prilepené necistoti. • Prisušenstvo odkladajte iba na Čisté pod-klady.

Záruka

V každej krajine platia záručné podmienky vydané našou príslušnou distribučnou spoločnosťou. Prípadné poruchy Vášho zariadenia odstránime v rámci záručnej doby zadarmo, pokiaľ ich príčinou boli materiálové alebo výrobné chyby. Pri uplatňovaní záruky sa spolu s dokladom o kúpe obráťte na Vášho predajcu alebo na najbližšie autorizované servisné stredisko. (Adresa je uvedená na zadnej strane.)

Technické údaje

Emisie vibrácií a hluku počas samotného používania elektrického náradia sa môžu líšiť od stanovených hodnôt v závislosti od nástroja a najmä od druhu použitého obrobku. Identifikujte bezpečnostné opatrenia na ochranu operátora, ktoré sú založené na posúdení expozície za skutočných podmienok používania (s prihliadnutím na všetky časti prevádzkového cyklu, ako je napríklad čas aktivácie).

Pristroje s hodnotou vibrácie v ruke-ramene >2,5m / s² (pozrite si kapitolu Technické údaje v návode na obsluhu)

EÚ vyhlásenie o zhode

Týmto vyhlasujeme, že nižšie označený stroj zodpovedá na základe svojej koncepcie a konštrukčného vyhotovenia, ako aj od vyhotovení, ktoré sme uviedli do prevádzky, príslušným základným bezpečnostným a

zdravotným požiadavkám smerníc ES. V prípade zmeny, ktorú neschválime, stráca toto vyhlásenie platnosť. Výrobok: Akumulátorový prerezávač konárov Typ: 1.042-511.0 + 1.042-512.0

Príslušné smernice EÚ

2014/30/EÚ

Poverená inštitúcia, 0197 TÜV Rheinland LGA Products GmbH; Tillystraße 2 D - 90431 Nürnberg, Nemecko, vykonala typovú skúšku EÚ, registračné číslo: BM 50545282 0001

Podpísané osoby konajú z poverenia a s plnou mocou vedenia spoločnosti.

H.Jenner
