NÁVOD NA OBSLUHU HC54 SCHEPPACH

KompresorPreklad originálneho návodu na obsluhu

Vysvetlenie symbolov na prístroji Použitie symbolov v tejto príručke má upriamiť vašu pozornosť na možné riziká. Bezpečnostné symboly a vysvetlenia, ktoré ich sprevádzajú, musia byť presne pochopené. Výstrahy samotné neodstraňujú riziká a nemôžu nahradiť správne opatrenia na zabránenie nehodám. Varovanie – Prečítajte si návod na obsluhu, aby ste znížili riziko poranenia. Noste ochranu sluchu. Vplyv hluku môže spôsobiť stratu sluchu. Noste ochrannú masku proti prachu. Pri opracovávaní dreva a iných materiálov môže vznikať zdraviu škodlivý prach. Materiál obsahujúci azbest sa nesmie opracovávať! Noste ochranné okuliare. Počas práce vznikajú iskry alebo z prístroja odletujú triesky, piliny a prach, ktoré môžu zapríčiniť stratu zraku. Varovanie pred horúcimi povrchmi. Varovanie pred elektrickým napätím! Varovanie! Prístroj je vybavený automatizovaným riadením spúšťania. Zabráňte prístupu tretích osôb do pracovnej oblasti zariadenia! Dodržiavajte výstražné a bezpečnostné upozornenia! Nevystavujte stroj dažďu. Zariadenie sa smie umiestniť, uskladniť a prevádzkovať len v suchých okolitých podmienkach. Kohút neotvorte dovtedy, kým nie je pripojená vzduchová hadica. Prístroj uvádzajte do prevádzky len so zatvoreným ochranným krytom. Výrobok zodpovedá platným európskym smerniciam. Výrobok zodpovedá platným srbským smerniciam.www.scheppach.com

Okrem bezpečnostných upozornení obsiahnutých v tomto návode na obsluhu a osobitných predpisov vašej krajiny treba rešpektovať všeobecne uznávané tech- nické pravidlá pre prevádzku konštrukčne rovnakých strojov. Nepreberáme zodpovednosť za žiadne nehody ani škody, ku ktorým dôjde v dôsledku nedodržania tohto návodu a bezpečnostných upozornení.

4. Manometer (možnosť odčítania tlaku v kotle)

7. Manometer (možnosť odčítania nastaveného tla-

m POZOR Prístroj a obalové materiály nie sú hračkami pre deti! Deti sa nesmú hrať s plastovými vreckami, fóliami a malými dielmi! Hrozí nebezpečenstvo prehltnutia a zadusenia! Kompresor 1x vzduchový lter 1x oporná noha 2x koleso 1x montážny materiál 1x uzavieracia zátka oleja (E) 1x fľaša na olej 1x návod na obsluhu

• Otvorte obal a opatrne vyberte prístroj.

• Odstráňte baliaci materiál, ako aj obalové a pre- pravné poistky (ak sú použité).

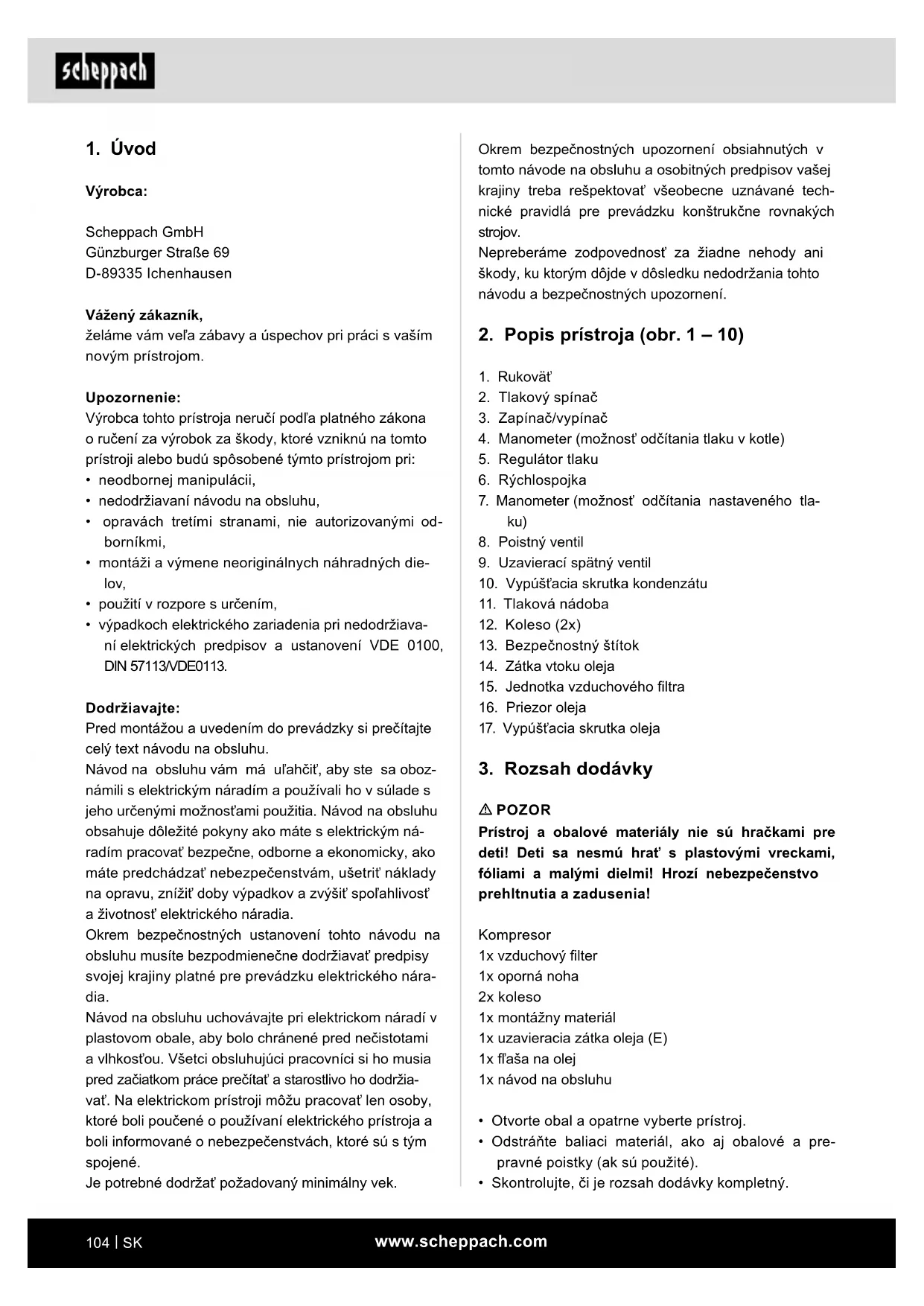

Výrobca: Scheppach GmbH Günzburger Straße 69 D-89335 Ichenhausen Vážený zákazník, želáme vám veľa zábavy a úspechov pri práci s vaším novým prístrojom. Upozornenie: Výrobca tohto prístroja neručí podľa platného zákona o ručení za výrobok za škody, ktoré vzniknú na tomto prístroji alebo budú spôsobené týmto prístrojom pri:

• neodbornej manipulácii,

• montáži a výmene neoriginálnych náhradných die- lov,

• použití v rozpore s určením,

• výpadkoch elektrického zariadenia pri nedodržiava- ní elektrických predpisov a ustanovení VDE 0100, DIN 57113/VDE0113. Dodržiavajte: Pred montážou a uvedením do prevádzky si prečítajte celý text návodu na obsluhu. Návod na obsluhu vám má uľahčiť, aby ste sa oboz- námili s elektrickým náradím a používali ho v súlade s jeho určenými možnosťami použitia. Návod na obsluhu obsahuje dôležité pokyny ako máte s elektrickým ná- radím pracovať bezpečne, odborne a ekonomicky, ako máte predchádzať nebezpečenstvám, ušetriť náklady na opravu, znížiť doby výpadkov a zvýšiť spoľahlivosť a životnosť elektrického náradia. Okrem bezpečnostných ustanovení tohto návodu na obsluhu musíte bezpodmienečne dodržiavať predpisy svojej krajiny platné pre prevádzku elektrického nára- dia. Návod na obsluhu uchovávajte pri elektrickom náradí v plastovom obale, aby bolo chránené pred nečistotami a vlhkosťou. Všetci obsluhujúci pracovníci si ho musia pred začiatkom práce prečítať a starostlivo ho dodržia- vať. Na elektrickom prístroji môžu pracovať len osoby, ktoré boli poučené o používaní elektrického prístroja a boli informované o nebezpečenstvách, ktoré sú s tým spojené. Je potrebné dodržať požadovaný minimálny vek.www.scheppach.com

- Elektrické prístroje nepoužívajte vo vlhkom ani mokrom prostredí. Nebezpečenstvo v dôsledku zásahu elektrickým prúdom! - Postarajte sa o dobré osvetlenie pracovnej ob- lasti. - Elektrické prístroje nepoužívajte na miestach, kde hrozí nebezpečenstvo vzniku požiaru alebo výbuchu.

3. Chráňte sa pred zásahom elektrickým prúdom.

- Zabráňte kontaktu tela s uzemnenými dielmi (napr. rúrami, radiátormi, elektrickými sporákmi, chladiacimi zariadeniami) 4 Zabráňte prístupu detí! - Nedovoľte iným osobám dotýkať sa nástroja a kábla, zabráňte im v prístupe do vašej pracovnej oblasti. 5 Nepoužívané elektrické prístroje bezpečne uscho- vajte. - Nepoužívané elektrické prístroje sa musia skla- dovať na suchom, vysoko položenom alebo uza- tvorenom priestore, mimo dosahu detí. 6 Váš elektrický prístroj nepreťažujte. - Pracujte lepšie a bezpečnejšie v uvedenom roz- sahu výkonu. 7 Noste vhodný odev - Nenoste voľné oblečenie ani šperky, mohli by byť zachytené pohyblivými časťami. - Pri prácach vonku odporúčame nosiť gumené ru- kavice a protišmykovú obuv. - Pri dlhých vlasoch noste sieťku na vlasy. 8 Kábel používajte iba na taký účel, na aký je určený - Kábel nepoužívajte na vyťahovanie zástrčky zo zásuvky. Kábel chráňte pred horúčavou, ole- jom a ostrými hranami. 9 O vaše nástroje sa dôkladne starajte - Udržiavajte váš kompresor čistý, aby pracoval dobre a bezpečne. - Dodržiavajte predpisy týkajúce sa údržby. - Pravidelne kontrolujte prípojné vedenie elektric- kého náradia a pri poškodení ho nechajte vyme- niť uznávaným odborníkom. - Predlžovacie vedenia pravidelne kontrolujte a v prípade poškodenia ich vymeňte. 10 Vytiahnite zástrčku zo zásuvky. - Pri nepoužívaní elektrického náradia, pred údrž- bou a pri výmene nástrojov, ako napríklad pílový kotúč, vrták, fréza. 11 Zabráňte neúmyselnému nábehu. - Uistite sa, že je spínač pri zasunutí zástrčky do zásuvky vypnutý.

• Prístroj a diely príslušenstva skontrolujte ohľadom poškodení spôsobených prepravou.

• Obal podľa možnosti uschovajte až do uplynutia záručnej doby.

4. Použitie v súlade s určením

Kompresor slúži na vytvorenie stlačeného vzduchu pre nástroje poháňané stlačeným vzduchom, ktoré je možné prevádzkovať s množstvom vzduchu až do cca 158 l/min (napr. pištoľ na plnenie pneumatík, vyfukova- cia pištoľ a pištoľ na striekanie laku). Stroj sa môže používať iba v súlade so svojím urče- ním. Každé iné použitie presahujúce určenie je pova- žované za používanie v rozpore s určením. Za škody z neho vzniknuté alebo poranenia akéhokoľvek druhu ručí používateľ/obsluha, a nie výrobca. Dbajte, prosím, na to, že naše prístroje neboli v súlade s určením skonštruované na komerčné, remeselné ani priemyselné použitie. Ak sa prístroj používa v komerč- ných, remeselných alebo priemyselných podnikoch, ako aj na podobné činnosti, nepreberáme žiadnu zá- ruku.

5. Bezpečnostné upozornenia

m Pozor! Pri používaní elektrických prístrojov je nut- né na ochranu pred zásahom elektrickým prúdom, pred nebezpečenstvom poranenia a nebezpečen- stvom požiaru dodržiavať nasledujúce základné bez- pečnostné upozornenia. Predtým ako použijete tento elektrický prístroj, prečítajte si všetky bezpečnostné upozornenia a dobre ich uschovajte. m Pozor! Pri používaní tohto kompresora je nutné na ochranu pred zásahom elektrickým prúdom, nebez- pečenstvom poranenia a nebezpečenstvom požiaru dodržiavať nasledujúce základné bezpečnostné opat- renia. Pred použitím prístroja si prečítajte si a dodržiavajte tieto upozornenia. Bezpečná práca 1 Vaše pracovné okolie udržiavajte čisté. - Následkom neporiadku v pracovnej oblasti môžu byť nehody. 2 Zohľadnite vplyvy okolia. - Elektrické prístroje nevystavujte dažďu.www.scheppach.com

- Ak je prípojné vedenie poškodené, musí ho vý- robca alebo kvalikovaná osoba v oblasti elek- triky vymeniť, aby sa zabránilo ohrozeniam. Ne- bezpečenstvo v dôsledku zásahov elektrickým prúdom! 19 Hustenie pneumatík - Bezprostredne po naplnení skontrolujte tlak pne- umatík vhodným manometrom, napr. na čerpacej stanici. 20 Po komunikáciách prepravovateľné kompresory v staveniskovej prevádzke - Dbajte na to, aby všetky hadice a armatúry boli vhodné pre najvyšší prípustný prevádzkový tlak kompresora. 21 Inštalácia - Kompresor umiestnite iba na rovnú plochu. 22 Odporúča sa, aby sa privádzacie hadice pri tla- koch nad 7 barov vybavili bezpečnostným káblom, napr. drôteným lanom. 23 Zabráňte silným zaťaženiam na systém vedení tým, že použijete ohybné hadicové prípojky, aby ste zabránili miestam zalomenia. 24 Používajte prúdový chránič so spúšťacím prúdom 30 mA alebo menším. Používanie prúdového chrá- niča znižuje riziko zásahu elektrickým prúdom. 25 Zabezpečte, aby boli zariadenia na chladenie oleja udržiavané v čistote a ochranné zariadenia pripravené na prevádzku.

26. Nebezpečenstvo popálenia na horúcom oleji

- Noste vhodné ochranné rukavice. - S kompresorom nikdy nepracujte v blízkosti otvo- rených plameňov. - Dávajte pozor, aby ste nerozliali žiadny olej.

27. Pri nízkych teplotách pod 0 °C je rozbeh motora

zakázaný. m VAROVANIE! Tento elektrický prístroj vytvára po- čas prevádzky elektromagnetické pole. Toto pole môže za určitých okolností ovplyvniť aktívne alebo pasívne implantáty. Na zníženie nebezpečenstva závažných alebo smrteľných poranení odporúčame osobám s im- plantátmi prekonzultovať situáciu so svojím lekárom a výrobcom implantátu ešte predtým, ako začnú ob- sluhovať elektrické náradie.

DODATOČNÉ BEZPEČNOSTNÉ UPOZORNENIA

Dodržiavajte príslušné návody na obsluhu jednot- livých pneumatických nástrojov/pneumatických prídavných prístrojov! Nasledujúce všeobecné po- kyny sa musia dodatočne dodržiavať. 12 Pre vonkajšiu oblasť používajte predlžovací kábel. - Na voľnom priestranstve používajte iba povolené a príslušne označené predlžovacie káble. - Používajte káblový bubon iba v rozvinutom stave. 13 Buďte neustále opatrní - Dávajte pozor na to, čo robíte. Pri práci sa riaďte zdravým úsudkom. Elektrický prístroj nepoužívaj- te, ak sa nesústredíte. 14 Elektrický prístroj skontrolujte ohľadne prípadných poškodení. - Pred ďalším používaním elektrického náradia sa musia ochranné zariadenia alebo ľahko poško- dené diely dôkladne prekontrolovať ohľadne ich bezchybnej funkcie v súlade s určením. - Skontrolujte, či pohyblivé diely fungujú bezchyb- ne a nezasekávajú sa, alebo či nie sú poškodené diely. Všetky diely musia byť správne namontova- né a splniť všetky podmienky pre zaručenie bez- chybnej prevádzky elektrického náradia. - Poškodené ochranné zariadenia a diely sa musia v súlade s predpismi nechať opraviť alebo vyme- niť v autorizovanej odbornej dielni, pokiaľ nie je v návode na obsluhu uvedené inak. - Poškodené spínače sa musia nechať vymeniť v dielni zákazníckeho servisu. - Nepoužívajte chybné ani poškodené prípojné ve- denia. - Nepoužívajte žiadne elektrické prístroje, pri kto- rých nie je možné spínač zapnúť a vypnúť. 15 Elektrický prístroj nechajte opraviť vyučeným elektrikárom. - Tento elektrický prístroj zodpovedá príslušným bezpečnostným ustanoveniam. Opravy smie vy- konávať iba elektrikár tak, že používa originálne náhradné diely, v opačnom prípade môže dôjsť k nehodám. 16 Pozor! - V záujme vašej vlastnej bezpečnosti používajte iba príslušenstvo a prídavné zariadenia, ktoré sú uvedené v návode na obsluhu alebo sú odporú- čané či uvedené výrobcom. - Použitie iných vložených nástrojov alebo prís- lušenstva než tých, ktoré odporúča návod na obsluhu alebo katalóg, môže pre vás znamenať nebezpečenstvo poranenia. 17 Hluk - Pri používaní kompresora noste ochranu sluchu. 18 Výmena prípojného vedeniawww.scheppach.com

• Ohniská, otvorený plameň alebo stroje tvoriace is- kry nesmú byť prítomné, resp. prevádzkované.

• Jedlá a nápoje neskladujte ani nekonzumujte v pra- covnom priestore. Výpary z farieb sú zdraviu škod- livé.

• Pracovný priestor musí byť väčší ako 30 m³ a pri striekaní a sušení musí byť zaistená dostatočná vý- mena vzduchu.

• Nikdy nestriekajte proti vetru. Pri postrekovaní horľavých, resp. nebezpečných postrekovacích ma- teriálov rešpektujte ustanovenia miestneho policaj- ného orgánu.

• Pomocou PVC tlakovzdušnej hadice nespracúvajte médiá ako lakový benzín, butylalkohol a dichlórme- tán. Tieto médiá poškodzujú tlakovzdušnú hadicu.

• Pracovná oblasť musí byť od kompresora oddelená tak, aby sa tento nedostal do priameho kontaktu s pracovným médiom. Prevádzka tlakových nádob

• Používateľ tlakovej nádoby musí udržiavať tlakovú nádobu v riadnom stave, správne ju používať, riad- ne kontrolovať, bezodkladne vykonávať potrebné údržbárske práce a opravy a podľa potreby prijať potrebné bezpečnostné opatrenia.

• Dozorný úrad môže v jednotlivých prípadoch naria- diť potrebné kontrolné opatrenia.

• Tlaková nádoba sa nesmie prevádzkovať, ak vy- kazuje nedostatky, ktoré môžu viesť k ohrozeniu zamestnancov alebo tretích osôb.

• Pred každou prevádzkou skontrolujte, či tlaková ná- doba nejaví známky hrdze a poškodení. Kompre- sor sa nesmie prevádzkovať s poškodenou alebo zhrdzavenou tlakovou nádobou. V prípade zistenia poškodení sa obráťte na servisnú dielňu. Bezpečnostné upozornenia si dobre uschovajte. Zvyškové riziko Dodržiavajte zadané údržbové a bezpečnostné upo- zornenia návodu na obsluhu. Pri práci buďte vždy pozorní a tretie osoby udržiavajte v bezpečnej vzdialenosti od vášho pracoviska. Určité zvyškové riziko, ktoré nie je možné vylúčiť, pre- trváva vždy aj pri odbornom používaní prístroja. Z typu a konštrukcie prístroja je možné odvodiť nasledujúce potenciálne ohrozenia:

• Neúmyselné uvedenie výrobku do prevádzky. Bezpečnostné upozornenia pre prácu so stlače- ným vzduchom a vyfukovacími pištoľami

• Dbajte na dostatočnú vzdialenosť od produktu, mi- nimálne. však 2,50 m a udržiavajte pneumatické nástroje/pneumatické prídavné prístroje počas pre- vádzky v dostatočnej vzdialenosti od kompresora.

• Kompresorové čerpadlo a vedenia dosahujú počas prevádzky vysoké teploty. Dotýkanie sa môže viesť k popáleninám.

• Vzduch nasávaný z kompresora je potrebné udr- žiavať bez prímesí, ktoré by v kompresorovom čer- padle mohli viesť k požiarom alebo výbuchom.

• Pri uvoľňovaní hadicovej spojky držte spojku hadice pevne rukou. Tak zabránite poraneniam spôsobe- ným vymrštením hadice.

• Pri prácach s vyfukovacou pištoľou noste ochran- né okuliare. Cudzie telesá a vyfúknuté diely môžu ľahko spôsobiť poranenia.

• Pri prácach s pneumatickou pištoľou noste ochran- né okuliare a respirátor. Prach je zdraviu škodlivý! Cudzie telesá a vyfúknuté diely môžu ľahko spôso- biť poranenia.

• Nefúkajte vyfukovacou pištoľou na osoby alebo na oblečenie na tele. Nebezpečenstvo poranenia! Bezpečnostné upozornenia pri používaní postre- kovacích a rozprašovacích prídavných zariadení (napr. rozprašovače farby):

• Udržiavajte rozprašovacie prídavné zariadenie v dostatočnej vzdialenosti od kompresora, aby sa ne- dostal do kontaktu s tekutinou.

• Používajte rozprašovacie prídavné zariadenia (napr. rozprašovače farby) v smere kompresora. Vlhkosť môže viesť ku elektrickým rizikám!

• Nespracúvajte laky alebo rozpúšťadlá s bodom vzplanutia nižším ako 55 °C. Nebezpečenstvo vý- buchu!

• Laky a rozpúšťadlá nezahrievajte. Nebezpečenstvo výbuchu!

• Ak sa spracovávajú zdraviu škodlivé kvapaliny, vy- žadujú sa na ochranu ltračné prístroje (masky na tvár). Dodržiavajte tiež informácie o ochranných opatreniach poskytnutých výrobcami takýchto látok.

• Dbajte na údaje uvedené na obaloch spracúvaných materiálov a označenia nariadenia o nebezpečných látkach. V prípade potreby sa musia urobiť dodatoč- né ochranné opatrenia, predovšetkým sa musí nosiť vhodné oblečenie a masky.

• Počas procesu striekania, ako aj v pracovnom priestore, sa nesmie fajčiť. Nebezpečenstvo výbu- chu! Ľahko horľavé sú aj výpary z farieb.www.scheppach.com

• Prístroj skontrolujte ohľadom poškodení spôsobe- ných prepravou. Okamžite oznámte akékoľvek ško- dy dopravnej spoločnosti, ktorá dodala kompresor.

• Kompresor musí byť nainštalovaný v blízkosti spot- rebiteľa.

• Nepoužívajte dlhé vzduchové vedenia a dlhé prívo- dy (predlžovacie káble).

• Dbajte aj na suchý nasávací vzduch bez prachu.

• Neinštalujte kompresor vo vlhkom alebo mokrom priestore.

• Kompresor je možné prevádzkovať len vo vhodných priestoroch (dobre vetraných, teplota okolia +5 °C až 40 °C). V priestore sa nesmú vyskytovať prachy, kyseliny, pary, výbušné a horľavé plyny.

• Kompresor je vhodný na použitie v suchých priesto- roch. Použitie nie je povolené v oblastiach, kde sa pracuje s rozprašovanou vodou.

• Pred uvedením do prevádzky sa musí skontrolovať hladina oleja v telese kompresorového čerpadla.

• Kompresor sa smie používať len krátky čas, v su- chých okolitých podmienkach a v exteriéri.

• Kompresor musí byť vždy suchý a nesmie sa po práci nechávať vo voľnom priestore.

8. Zloženie a obsluha

m Pozor! Prístroj pred uvedením do prevádzky bezpodmienečne kompletne zmontujte!

8.1 Montáž kolies (obr. 3)

• Na upevnenie kolies (12) najskôr preveďte podlož- ku s kolesovou skrutkou cez koleso. Potom pridajte podložku a šesťhrannú maticu na vnútornej strane kolesa. Teraz utiahnite rukou maticu tak, aby sa ko- leso dalo ešte otáčať.

• Tento postup zopakujte pre druhé koleso.

8.2 Montáž opornej nohy (obr. 4)

• S použitím dodaných skrutiek, podložiek a matíc upevnite gumové pätky k spone dole na prednej strane nádrže.

8.3 Montáž vzduchového ltra (obr. 6)

• Varovanie: Pred prvým použitím sa musí namonto- vať vzduchový lter. Pri prevádzke bez vzduchového ltra sa poškodzuje kompresor a zaniká záruka.

• Poškodenie sluchu, ak sa nenosí predpísaná ochra- na sluchu.

• Častice nečistôt, prach atď. sa do vašich očí alebo tváre môžu dostať aj napriek noseniu ochranných okuliarov.

• Vdychovanie rozvírených častíc.

Sieťová prípojka 230 V~ 50 Hz Výkon motora 1100 W max. 1500 W Prevádzkový režim S1 Otáčky kompresora 2850 min

Objem tlakovej nádoby 50 l Prevádzkový tlak cca 8 bar Teor. nasávací výkon cca 220 l/min Efektívne dodané množstvo pri tlaku 1 bar cca 158 l/min Stupeň ochrany krytom IPX2 Hmotnosť prístroja cca 30 kg Olej (15W 40) cca 0,25 l Max. nadmorská výška inštalácie (m.n.m.) 1000 m Hodnoty emisie hluku boli stanovené v súlade s nor- mou EN ISO 3744. Noste ochranu sluchu. Vplyv hluku môže spôsobiť stratu sluchu. m Varovanie: Hluk môže mať závažný vplyv na vaše zdravie. Ak hluk stroja presiahne 85 dB, noste, prosím, vhodnú ochranu sluchu. Hladina akustického výkonu

• Pred pripojením sa presvedčte, či sa údaje na typo- vom štítku zhodujú s parametrami elektrickej siete.

• Ak sa prístroj opäť nespustí, vypnite a opäť zapnite prístroj cez zapínač/vypínač (16).

• Ak ste vykonali všetky vyššie uvedené kroky a prí- stroj napriek tomu nefunguje, kontaktujte náš servis.

9. Elektrická prípojka

Nainštalovaný elektromotor je pripojený a pripra- vený na prevádzku. Pripojenie zodpovedá prísluš- ným ustanoveniam VDE a DIN. Sieťová prípojka na strane zákazníka, ako aj predlžovacie vedenie, musia zodpovedať týmto predpisom. Pri prácach s postrekovačmi a rozprašovacími prídav- nými zariadeniami, ako aj pri dočasnom používaní vo voľnom priestore, sa musí prístroj pripojiť len pomo- cou prúdového chrániča s vypínacím prúdom 30 mA. Dôležité upozornenia Pri preťažení motora sa tento samočinne vypne. Po vychladení (časovo odlišné) je možné motor znovu zapnúť. Poškodené elektrické prípojné vedenie Na elektrických prípojných vedeniach často vznikajú škody na izolácii. Príčinami môžu byť:

• Stlačené miesta, keď sa prípojné vedenia vedú cez okno alebo medzeru medzi dverami.

• Miesta zalomenia v dôsledku neodborného upevne- nia alebo vedenia prípojného vedenia.

• Rozrezané miesta vzniknuté pri prejazde cez prí- pojné vedenie.

• Poškodenie izolácie pri vytrhnutí zo zásuvky v ste- ne.

• Trhliny v dôsledku starnutia izolácie. Takéto poškodené elektrické prípojné vedenia sa ne- smú používať a z dôvodu poškodenia izolácie sú živo- tunebezpečné. Elektrické prípojné vedenia pravidelne kontrolujte ohľadom poškodení. Dávajte pozor na to, aby pri kon- trole prípojného vedenia nebolo vedenie pripojené k elektrickej sieti. Elektrické prípojné vedenia musia zodpovedať príslušným ustanoveniam VDE a DIN. Po- užívajte iba prípojné vedenia s označením „H05VV-F“. Vytlačenie označenia typu na prípojnom kábli je pred- pis.

• Odstráňte prepravnú zátku (G) a pevne priskrutkujte vzduchový lter (15) na prístroj.

8.4 Výmena prepravného veka (E) (obr. 5)

• Odstráňte prepravné veko (E) na otvore na plne- nie oleja (F).

• Naplňte skriňu kompresorového čerpadla dodaným kompresorovým olejom a nasaďte priloženú uzavie- raciu zátku oleja (14) do otvoru na plnenie oleja (F).

• Cez priezor (16) skontrolujte hladinu oleja. Hladi- na oleja by sa mala nachádzať v červenom kruhu.

8.5 Sieťová prípojka

• Kompresor je vybavený sieťovým vedením s ochrannou vidlicou. Sieťovú prípojku je možné pri- pojiť ku každej zásuvke s ochranných kontaktom 230 V ~ 50 Hz, ktorá je istená 16 A poistkou.

• Pred uvedením do prevádzky dbajte na to, aby sa sieťové napätie zhodovalo s prevádzkový napätím a výkonom stroja na štítku s údajmi.

• Dlhé prívody, ako aj predĺženia, káblové bubny atď. spôsobujú pokles napätia a môžu zabrániť rozbe- hu motora.

• Pri nízkych teplotách pod +5 °C je rozbeh motora ohrozený ťažkým chodom.

• Nastavený tlak sa dá odčítať na rýchlospojke (6).

Tepelný ochranný spínač je zabudovaný do prístroja. Ak sa tepelný ochranný spínač spustí, postupujte na- sledovne:

• Vytiahnite sieťovú zástrčku.

• Počkajte cca dve až tri minúty.

• Opäť pripojte prístroj.

Pozor! Na zaručenie dlhej životnosti tlakovej ná- doby (11) je potrebné po každej prevádzke otvo- riť vypúšťaciu skrutku (10) a vypustiť kondenzo- vanú vodu. Najskôr znížte tlak v kotle (pozri 10.7.1). Vypúšťacia skrutka sa otvorí otočením proti smeru pohybu hodinových ručičiek (smer pohľadu na skrutku zo spodnej strany kompresora), aby bolo možné úplne vypustiť kondenzovanú vodu z tlakovej nádoby. Potom vypúšťaciu skrutku opäť zatvorte (otočte v smere po- hybu hodinových ručičiek). Pred každou prevádzkou skontrolujte, či tlaková nádoba nejaví známky hrdze a poškodení. Kompresor sa nesmie prevádzkovať s poškodenou alebo zhrdzavenou tlakovou nádobou. V prípade ziste- nia poškodení sa obráťte na servisnú dielňu. m Pozor! Kondenzovaná voda z tlakovej nádoby obsahuje zvy- šky oleja. Kondenzovanú vodu zlikvidujte ekologicky v príslušnom zbernom mieste. Upozornenia k likvidácii kondenzovanej vody Kondenzovanú vodu zlikvidujte v súlade s miestnymi a vnútroštátnymi predpismi o ochrane životného prostre- dia. Zabezpečte, aby sa nevypúšťala do kanalizácie.

10.3 Poistný ventil (obr. 2)

Poistný ventil (8) je nastavený na najvyšší prípustný tlak tlakovej nádoby. Nie je povolené prestavovať po- istný ventil alebo poistku spojenia (8.2) medzi vypúšťa- cou maticou (8.1) a jej uzáverom (8.3). Poistný ventil sa musí aktivovať každých 30 prevádz- kových hodín minimálne 3-krát ročne, aby v prípade potreby fungoval. Otvorte perforovanú vypúšťaciu ma- ticu (8.1) v protismere hodinových ručičiek a následne potiahnite ventilovú tyčku cez perforovanú vypúšťaciu maticu (8.1) ručne smerom von, aby ste otvorili výpust poistného ventilu. Cez ventil teraz počuteľne uniká vzduch. Následne utiahnite vypúšťaciu maticu otočením v sme- re hodinových ručičiek.

10.4 Pravidelne kontrolujte hladinu oleja (obr. 5)

Kompresor postavte na rovnú plochu. Hladina oleja sa musí nachádzať medzi značkami MAX a MIN priezoru oleja (16). Výmena oleja: Odporúčaný olej: SAE 15W 40 alebo s podobnými hodnotami. Motor na striedavý prúd:

• Sieťové napätie musí predstavovať 230 V~.

• Predlžovacie vedenia do dĺžky 25 m musia vykazo- vať prierez 1,5 mm². Prípojky a opravy elektrického vybavenia smie vyko- návať iba kvalikovaný elektrikár. V prípade otázok uveďte nasledujúce údaje:

• údaje z typového štítka motora. Druh pripojenia X Ak sa sieťový prívod tohto výrobku poškodí, musí sa vymeniť za špeciálne pripravený sieťový prívod, kto- rý je k dispozícii u výrobcu alebo v jeho zákazníckom servise.

10. Čistenie, údržba a skladovanie

m Pozor! Pred všetkými čistiacimi a montážnymi prácami vy- tiahnite sieťovú zástrčku! Nebezpečenstvo úrazu elek- trickým prúdom! m Pozor! Počkajte, kým prístroj úplne vychladne! Nebezpečen- stvo popálenia! m Pozor! Pred všetkými čistiacimi a údržbovými prácami musí byť prístroj bez tlaku! Nebezpečenstvo poranenia!

• Udržiavajte prístroj podľa možností bez prachu a nečistôt. Prístroj vydrhnite čistou handričkou ale- bo vyfúkajte stlačeným vzduchom pri nízkom tlaku.

• Prístroj odporúčame čistiť bezprostredne po kaž- dom použití.

• Prístroj pravidelne čistite vlhkou handrou a malým množstvom mazľavého mydla. Nepoužívajte čis- tiace prostriedky ani rozpúšťadlá, mohli by poško- diť plastové diely prístroja. Dbajte na to, aby sa do vnútra stroja nedostala žiadna voda.

• Hadica a striekacie nástroje sa pred čistením musia odpojiť od kompresora. Kompresor sa nesmie čistiť vodou, rozpúšťadlami alebo pod.www.scheppach.com

Uvoľnite pretlak v kompresore vypnutím kompresora a uvoľnite ešte prítomný stlačený vzduch v tlakovej ná- dobe, napr. pomocou pneumatického nástroja v chode naprázdno alebo vyfukovacou pištoľou.

10.8 Servisné informácie

Je potrebné dbať na to, že pri tomto výrobku podlie- hajú nasledujúce diely použitiu primeranému alebo prirodzenému opotrebovaniu, resp. nasledujúce diely sú potrebné ako spotrebné materiály. Diely podliehajúce opotrebovaniu*: Vzduchový lter

• nie nevyhnutne obsiahnuté v rozsahu dodávky! Náhradné diely a príslušenstvo získate v našom ser- visnom centre. Za týmto účelom naskenujte QR kód na titulnej strane.

11. Likvidácia a recyklácia

Upozornenia k baleniu Baliace materiály sa dajú recyklo- vať. Prosím, likvidujte balenia ekologicky. Upozornenia k zákonu o elektrických a elektronic- kých zariadeniach (ElektroG) Staré elektrické a elektronické zariadenia nepatria do domového odpadu, ale sa mu- sia odviezť na triedený zber, resp. likvidá- ciu!

• Staré batérie alebo akumulátory, ktoré nie sú pevne zabudované v starom prístroji, sa musia vybrať bez porušenia! Ich likvidácia je regulovaná zákonom o batériách.

• Vlastníci alebo používatelia elektrických a elektro- nických zariadení sú zo zákona povinní ich po po- užití vrátiť.

• Koncový užívateľ je zodpovedný za vymazanie svo- jich osobných údajov na starom zariadení, ktoré má byť zlikvidované!

• Symbol prečiarknutého odpadkového koša na kolies- kach znamená, že staré elektrické a elektronické za- riadenia sa nesmú likvidovať s domovým odpadom.

• Elektrické a elektronické zariadenia je možné bez- platne odovzdať na týchto miestach: - Verejná likvidácia alebo zberné miesta (napr. obecné stavebné dvory). Prvotná náplň sa musí vymeniť po 10 prevádzkových hodinách; potom vyprázdňujte olej každých 50 pre- vádzkových hodín a opäť naplňte.

10.5 Výmena oleja (obr. 1, 5)

Vypnite motor a vytiahnite sieťovú zástrčku zo zásuv- ky. Odstráňte uzavieraciu zátku oleja (14). Po vypus- tení prípadného tlaku vzduchu môžete vyskrutkovať vypúšťaciu skrutku oleja (17) na kompresorovom čer- padle. Aby olej nevytekal nekontrolovane, použite malý ple- chový žliabok a zachytávajte olej priamo do nádoby. Ak olej nevytečie úplne, odporúčame vám mierne nakloniť kompresor. Ak olej vytiekol, opäť nasaďte vy- púšťaciu skrutku oleja (17). Starý olej zlikvidujte v príslušnej zberni starého oleja. Pre naplnenie správneho množstva oleja dbajte na to, aby bol kompresor na rovnom povrchu. Naplňte olej do otvoru na plnenie oleja (F), kým hladi- na oleja nedosiahne maximálne množstvo plnenia. To je označené červeným bodom na priezore oleja (16). Neprekračujte maximálne plniace množstvo. Preplne- nie môže mať za následok poškodenia prístroja. Opäť umiestnite uzavieraciu zátku oleja (14) do otvoru na plnenie oleja (F).

10.6 Čistenie sacieho ltra (obr. 1, 6, 10)

Sací lter zabraňuje nasatiu prachu a nečistôt. Tento lter je nutné vyčistiť minimálne každých 300 prevádz- kových hodín. Upchatý sací lter výrazne znižuje vý- kon kompresora. Odstráňte sací lter (2x) otvorením skrutky (D). Vytiahnite následne kryt ltra (A). Teraz môžete vybrať vzduchový lter (C). Vzduchový lter (C), kryt ltra (A) a teleso ltra (B) opatrne vyklepte. Tieto konštrukčné diely sa potom musia vyfúkať stlačeným vzduchom (cca 3 bar) a opäť namontovať v opačnom poradí.

m Pozor! Vytiahnite sieťovú zástrčku, odvzdušnite prístroj a všetky pripojené pneumatické nástroje. Odstav- te kompresor tak, aby ho nemohli uviesť do pre- vádzky neoprávnené osoby. m Pozor! Skladujte kompresor len v suchom prostredí ne- prístupnom pre nepovolaných. Nesklápajte, skla- dujte len v stoji! Olej môže vytekať!www.scheppach.com

12. Odstraňovanie porúch

Porucha Možná príčina Náprava Kompresor nebeží. Kompresor nebeží. Skontrolujte kábel, sieťovú zástrčku, poistku a zásuvku. Sieťové napätie je príliš nízke. Zabráňte príliš dlhým predlžovacím káblom. Použite predlžovací kábel s dostatočným prierezom jadra. Vonkajšia teplota je príliš nízka. Neprevádzkujte pri vonkajšej teplote nižšej ako +5 °C. Motor sa prehrieva. Nechajte vychladnúť motor, prípadne odstráňte príčinu prehriatia. Kompresor beží, ale nie je prítomný žiaden tlak. Poistný ventil (8) je netesný. Vymeňte poistný ventil (8). Tesnenia sú poškodené. Skontrolujte tesnenia, poškodené tesnenia nechajte vymeniť v odbornej dielni. Vypúšťacia skrutka pre kondenzovanú vodu (10) je netesná. Dotiahnite skrutku ručne. Skontrolujte tesnenie na skrutke, v príp. potreby vymeňte. Kompresor beží, tlak sa zobrazí na manometri, ale nástroje nebežia. Spoje hadíc sú netesné. Skontrolujte, v príp. potreby vymeňte hadicu na stlačený vzduch. Rýchlospojka je netesná. Skontrolujte, príp. vymeňte rýchlospojku. Na regulátore tlaku (5) je nastavený príliš nízky tlak. Ďalej otáčajte tlakový regulátor.

• Tieto vyhlásenia sa vzťahujú iba na zariadenia in- štalované a predávané v krajinách Európskej únie a podliehajúce európskej smernici 2012/19/EÚ. V krajinách mimo Európskej únie môžu platiť odlišné ustanovenia pre likvidáciu starých elektrických a elektronických zariadení. O možnostiach likvidácie opotrebovaného prístro- ja sa informujte na vašej samospráve alebo štátnej správe. Palivá a oleje

• Pred likvidáciou prístroja sa musí palivová nádrž a nádoba na motorový olej vyprázdniť!

• Palivo a motorový olej nepatria do domového odpa- du, ale musia sa zbierať, resp. likvidovať oddelene!

• Prázdne olejové a palivové nádrže sa musia ekolo- gicky zlikvidovať. - Predajné miesta elektronických zariadení (staci- onárne a online), ak sú predajcovia povinní ich prevziať späť alebo ich dobrovoľne ponúknuť. - Až tri staré elektrické zariadenia jedného typu s maximálnou dĺžkou hrany 25 centimetrov môže- te bezplatne odovzdať bez toho, aby ste si naj- prv zakúpili nové zariadenie od výrobcu, alebo ich odovzdajte na inom autorizovanom zbernom mieste vo vašom okolí. - Viac doplňujúcich podmienok spätného odberu výrobcov a distribútorov sa dozviete v príslušnom zákazníckom servise.

• V prípade dodania nového elektrického zariadenia výrobcom do domácnosti môže výrobca na požia- danie koncového užívateľa zabezpečiť bezplatný odvoz starého elektrického zariadenia. Za týmto účelom kontaktujte zákaznícky servis výrobcu.www.scheppach.com

13. Vyhlásenie o zhode
