HC54 - Compresor SCHEPPACH - Manual de utilizare gratuit

Tip de produs	Compresor de aer
Marcă	Scheppach
Model	HC54
Greutate	30 kg
Alimentare electrică	230 V ~ 50 Hz
Putere motor	1100 W (max 1500 W)
Capacitate rezervor	50 L
Presiune maximă de lucru	8 bar
Debit teoretic de aspirație	220 L/min
Debit efectiv la 1 bar	158 L/min
Tip ulei motor	SAE 15W40, 0,25 L
Nivel de putere sonoră (LwA)	93 dB
Nivel de presiune sonoră (LpA)	70,5 dB
Grad de protecție	IPX2
Funcții principale	Generare aer comprimat pentru unelte pneumatice, umflare, vopsire, suflare
Siguranță	Supapă de siguranță, presostat reglat la 6/8 bar, protecție termică, întrerupător diferențial 30 mA recomandat
Întreținere	Golire zilnică a apei de condens, verificarea nivelului de ulei, curățarea filtrului de aer la fiecare 300 h
Piese de uzură	Filtru de aer
Temperatură ambiantă de utilizare	+5 °C până la +40 °C
Înălțime max. deasupra nivelului mării	1000 m
Garanție	Legală, piese defecte înlocuite gratuit

Întrebări frecvente - HC54 SCHEPPACH

Care este presiunea maximă de lucru a compresorului Scheppach HC54 ?

Presiunea maximă de lucru este de aproximativ 8 bar. Presostatul este reglat din fabrică pentru a se opri la 8 bar și a reporni la 6 bar.

Ce tip de ulei să folosesc și cum verific nivelul ?

Folosiți ulei SAE 15W40 (aproximativ 0,25 L). Nivelul se verifică prin vizorul de ulei (16): acesta trebuie să se afle în cercul roșu. Schimbare la fiecare 50 de ore de funcționare.

Cum să golesc apa de condens din rezervor ?

După fiecare utilizare, lăsați să se răcească, depresurizați, apoi deschideți șurubul de golire (10) rotind în sens invers acelor de ceas. Apa de condens se va scurge. Închideți șurubul. Apa de condens conține reziduuri de ulei, eliminați-o la un punct de colectare.

Ce fac dacă compresorul nu pornește ?

Verificați mai întâi cablul, ștecherul, siguranța și priza. Dacă tensiunea este prea scăzută, evitați prelungitoarele prea lungi. Dacă temperatura este sub +5 °C, pornirea poate fi dificilă. Dacă motorul se supraîncălzește, lăsați-l să se răcească. Dacă problema persistă, contactați serviciul de asistență.

Cum se curăță filtrul de aer al compresorului ?

Deconectați aparatul. Scoateți filtrul de aer (15) deșurubând șurubul (D). Curățați filtrul (C) bătând ușor, apoi suflați-l cu aer comprimat (aproximativ 3 bar). Montați în ordine inversă. Efectuați această operație cel puțin la fiecare 300 de ore de funcționare.

Pot folosi compresorul în exterior ?

Compresorul poate fi folosit scurt în exterior în condiții uscate, dar nu trebuie expus la ploaie sau umiditate. Instalați-l pe o suprafață plană și uscată. Nu îl utilizați pe vreme ploioasă.

Cum se reglează presiunea de ieșire ?

Folosiți regulatorul de presiune (5) pentru a ajusta presiunea, citită pe manometru (7). Presiunea setată apare la nivelul racordului rapid (6). Presiunea rezervorului este indicată pe manometrul (4).

Ce unelte pot folosi cu acest compresor ?

Compresorul poate alimenta unelte pneumatice care necesită până la aproximativ 158 L/min la 1 bar, cum ar fi inflatoare de anvelope, pistoale de suflare, pistoale de vopsit etc. Nu depășiți presiunea maximă de lucru.

Ce fac în cazul declanșării protecției termice ?

Deconectați ștecherul de la rețea, așteptați 2-3 minute, apoi reconectați. Dacă aparatul nu repornește, repetați operația. Dacă problema persistă, contactați serviciul de asistență.

Cum se testează supapa de siguranță ?

Supapa de siguranță (8) trebuie acționată la fiecare 30 de ore de funcționare sau cel puțin de 3 ori pe an. Deschideți piulița de golire (8.1) în sens invers acelor de ceas, apoi trageți de tijă pentru a elibera aerul. Strângeți apoi piulița.

MANUAL DE UTILIZARE HC54 SCHEPPACH

Explicitarea simbolurilor de pe aparat

Utilizarea simbolurilor din acest manual trebuie să vă atragă atenția asupra posibilelor riscuri. Simbolurile de securitate și declarațiile care le însoțesc trebuie înțelese exact. Avertizările în sine nu îndepărtează riscurile și nu pot înlocui măsurile corecte pentru prevenirea accidentelor.

	Avertizare - Pentru reducerea riscului de vătămare, citiți manualul de/utilizare.
	Puratați căști antifonice. Influența zgomotului poate provoca pierderea auzului.
	Puratați o masca anti-praf. La prelimucarea lemnului și a altermateriale se poate produce graf nociv pentru sânătate. Nu este permisă prelimucarea materialului care conține azbest!
	Puratați ochelari de proteție. Scânteile sau fragmentele libere, așchiile și prafurile produse în timul lucrului pot duce la pierderea vederii.
	Avertizare cu privire la suprafțele fierbinți.
	Avertizare privind tensiunea electrică!
	Avertizare! Aparatul este echipat cu unSYSTEM automat de comandă de pornire. Tineți personaele tertiș departe de zona de lucru a aparatului!
	Respectați indicatoriile de averizare și de securitate!
	Nu expuneti mașina la ploaie. Stationarea, depositarea și exploatarea aparatului sunt permise numai în condiții de mediu uscate.
	Nu deschideți robinetul, până cărd furtunul de aer nu este conectat.
	Operatiș aparatul numai cu capota de acoperire înisă.
CE	Produsul este conform cu directivele europene aplicabile.
ΔΔΔ	Produsul este conform cu directivele sârbe aplicabile.

Cuprins: Pagina:

1. Introducere 264
2. Descrierea aparatului (Fig. 1 - 10) 264
3. Pachetul de livrare 264
4. Utilizarea conformă cu destinația 265
5. Indicații de securitate 265
6. Date tehnice 268
7. Înainte de punerea în funcțiune 268
8. Structura și operarea 268
9. Branșamentul electric 269
10. Curățarea, întreținerea curentă și depozitarea 270
11. Eliminarea ca deșeu și revalorificarea 272
12. Remedierea avariilor 273
13. Declarația de conformitate 291

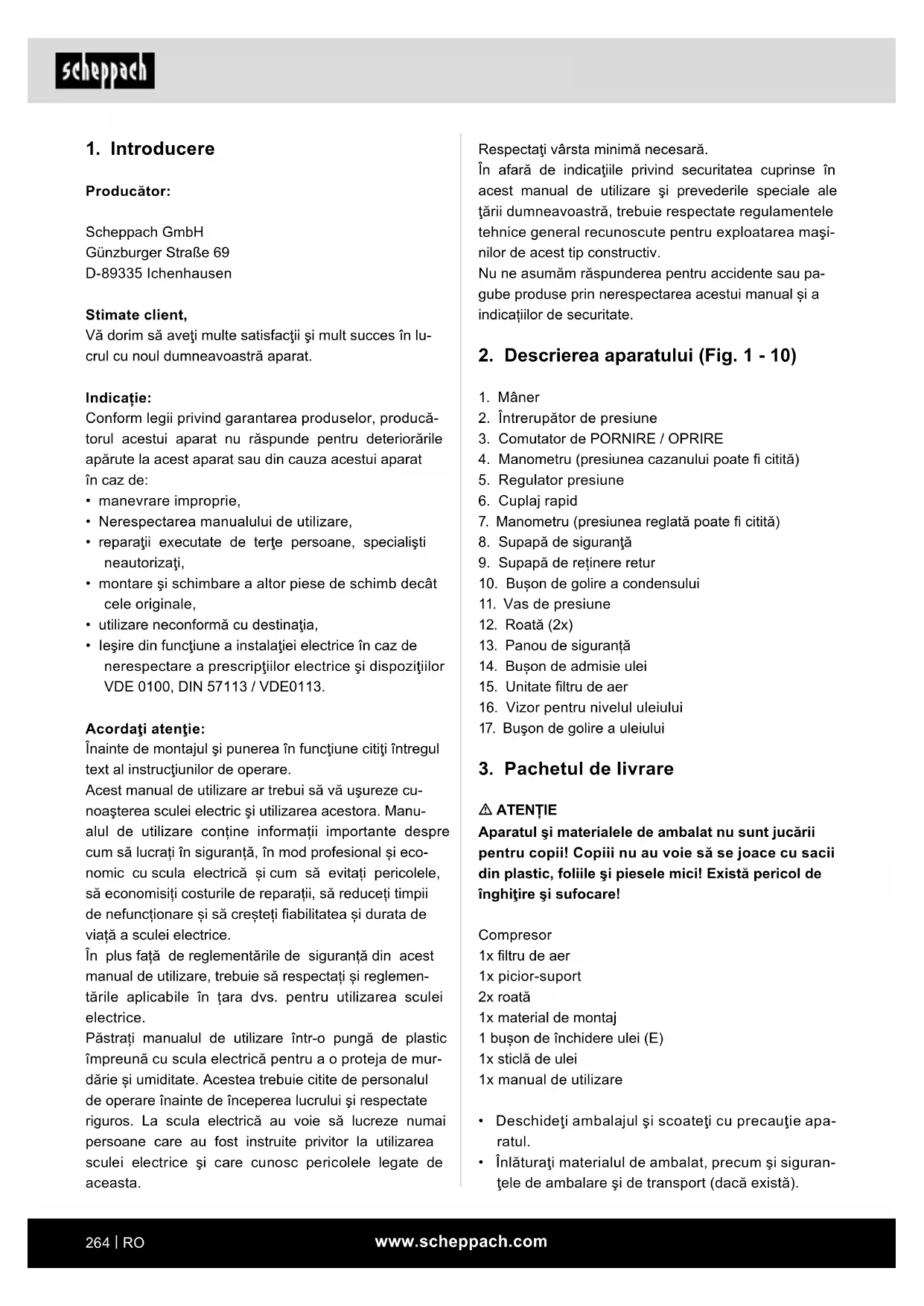

1. Introducere

Producător:

Scheppach GmbH

Günzburgerstraße 69

D-89335 Ichenhausen

Stimate client,

Vă dorim să aveți multe satisfacții și mult succes în lucrul cu noul dumneavoastră aparat.

Indicație:

Conform legii privind garantarea produselor, producătorul acestui aparat nu răspunde pentru deteriorările apărute la acest aparat sau din cauza acestui aparat în caz de:

• manevrare improprie,
• nerespectarea manualului de utilizare,
• reparații executate de terți, persoane specializate neautorizate,
• montare și schimbare a altor piese de schimb decât cele originale, - utilizare neconformă cu destinația,
• ieșire din funcțiune a instalației electrice în caz de nerespectare a prescripțiilor electrice și dispozițiilor VDE 0100, DIN 57113 / VDE 0113.

Acordați atenție:

Înainte de montaj și punerea în funcțiune, citiți întregul text al instrucțiunilor de operare.

Acest manual de utilizare ar trebui să vă ușureze cunoașterea sculei electrice și utilizarea acesteia. Manualul de utilizare conține informații importante despre cum să lucrați în siguranță, în mod profesional și economic cu scula electrică și cum să evitați pericolele, să economisiți costurile de reparații, să reduceți timpii de nefuncționare și să creșteți fiabilitatea și durata de viață a sculei electrice.

În plus față de reglementările de siguranță din acest manual de utilizare, trebuie să respectați și reglementările aplicabile în țara dvs. pentru UTILIZAREA sculei electrice.

Păstrați manualul de utilizare într-o pungă de plastic împreună cu scula electrică pentru a o proteja de murdărie și umiditate. Acestea trebuie citite de personalul de operare înainte de începerea lucrului și respectate riguros. La scula electrică au voie să lucreze numai persoane care au fost instruite privitor la utilizarea sculei electrice și care cunosc pericolele legate de aceasta.

Respectați vârsta minimă necesară.

În afară de indicațiile privind securitatea cuprinse în acest manual de utilizare și prevederile speciale ale țării dumneavoastră, trebuie respectate regulamentele tehnice general recunoscute pentru exploatarea mașinilor de acest tip constructiv.

Nu ne asumăm răspunderea pentru accidente sau pagube produse prin nerespectarea acestui manual și a indicațiilor de securitate.

2. Descrierea aparatului (Fig. 1 - 10)

1. Mâner
2. Întrerupător de presiune
3. Comutator de PORNIRE / OPRIRE
4. Manometru (presiunea cazanului poate fi citită)
5. Regulator presiune
6. Cuplaj rapid
7. Manometru (presiunea reglată poate fi citită)
8. Supapă de siguranță
9. Supapă de reținere retur
10. Bușon de golire a condensului
11. Vas de presiune
12. Roata (2x)
13. Panou de siguranță
14. Bușon de admisie a uleiului
15. Unitate filtru de aer
16. Vizor pentru nivelul uleiului
17. Bușon de golire a uleiului

3. Pachetul de livrare

ATENȚIE

Aparatul și materialele de ambalat nu sunt jucării pentru copii! Copiii nu au voie să se joace cu sacii din plastic, foliile și piesele mici! Există pericol de înghițire și sufocare!

Compresor

1x filtru de aer, 1x picior-suport, 2x roată, 1x material de montaj, 1 bușon de scurgere ulei (E), 1x sticlă de ulei, 1x manual de utilizare

• Deschideți ambalajul și scoateți cu precauție aparatul.
• Înlăturați materialul de ambalat, precum și siguranțele de ambalare și de transport (dacă există).
• Verificați dacă pachetul de livrare este complet.
• Verificați dacă aparatul și accesoriile prezintă deteriorări de la transport.
• Dacă este posibil, păstrați ambalajul până la expirarea perioadei de garanție.

4. Utilizarea conformă cu destinația

Compresorul servește la generarea de aer comprimat pentru unelte care funcționează cu aer comprimat, care pot fi exploatate cu o cantitate de aer până la cca. 158 l/min. (De ex. dispozitiv de umplere a pneurilor, pistol pentru suflare și pistol de vopsit).

Mașina trebuie utilizată numai conform destinației. Orice altă utilizare este considerată neconformă cu destinația. Pentru pagubele materiale și vătămările de orice fel rezultate pe cale de consecință răspunde utilizatorul/operatorul și nu producătorul.

Vă rugăm să aveți în vedere că aparatele noastre nu au fost construite având ca destinație utilizarea profesională sau industrială. Nu preluăm garanția dacă aparatul este utilizat în regim profesional sau industrial, precum și la activități la fel de solicitante.

Atenție! La folosirea acestui compresor, se vor respecta următoarele măsuri principale de siguranță și protecție împotriva electrocutării, vătămării corporale și incendiului.

Citiți și respectați acești indicatori înainte de utilizarea aparatului.

Lucrul în siguranță

1 Mențineți în ordine zona dumneavoastră de lucru - Dezordinea în zona de lucru poate duce la accidente.

2 Luați în considerare influențele mediului - Nu expuneți sculele electrice la ploaie. - Nu utilizați sculele electrice în medii umede sau ude. Pericol de electrocutare!

• Asigurați o iluminare corespunzătoare a zonei de lucru.
• Nu utilizați sculele electrice acolo unde există pericol de incendiu sau de explozie.
• Protejați-vă împotriva electrocutării
• Evitați contactul corpului cu părțile împământate (de exemplu, țevi, radiatoare, aragazuri electrice, frigidere).

4 Țineți copiii la distanță!

• Nu lăsați alte persoane să atingă unealta sau cablul, țineți-le la distanță de zona dumneavoastră de lucru.

5 Depozitați în siguranță sculele electrice neutilizate

• Sculele electrice nefolosite trebuie să fie depozitate într-un loc uscat, la înălțime sau într-un loc închis, în afara razei de acțiune a copiilor.

6 Nu suprasolicitați scula electrică

- Veți lucra mai bine și mai sigur în domeniul de putere indicat.

7 Purtați îmbrăcăminte adecvată

• Nu purtați îmbrăcăminte largă sau bijuterii, acestea pot fi prinse de componentele mobile. -La efectuarea lucrărilor în aer liber, se recomandă a se purta mănuși de cauciuc și încălțăminte antiderapantă.
• Dacă aveți păr lung, purtați o plasă pentru păr.

8 Nu utilizați cablul în alte scopuri decât cele pentru care a fost prevăzut

• Nu utilizați cablul pentru tragerea fișei din priză. Protejați cablul împotriva căldurii, uleiului și muchiilor ascuțite.

9 Îngrijiți atent sculele dumneavoastră

• Mențineți compresorul curat, pentru a lucra bine și sigur. -Urmați prevederile de întreținere curentă.
• Verificați periodic conductorul de racord al sculei electrice și solicitați înlocuirea acestuia de către un specialist autorizat, dacă a suferit deteriorări.
• Controlați regulat cablurile prelungitoare și înlocuiți-le când sunt deteriorate.

10 Trageți fișa din priză

• În caz de nefolosire a sculei electrice, înainte de întreținerea curentă și la schimbarea sculelor ca de ex. pânză de ferăstrău, burghie, freze.

11 Evitați pornirea involuntară

• Asigurați-vă că la introducerea fișei în priză, comutatorul este deconectat.

12 Pentru spațiile exterioare utilizați cabluri prelungitoare

• În aer liber utilizați numai cablul prelungitor avizat în acest scop și marcat corespunzător.
• Utilizați tamburul de cablu numai în stare derulată.

13 Fiți întotdeauna atenți

• Concentrați-vă la fiecare operațiune efectuată. Procedați în mod rațional atunci când lucrați. Nu utilizați scula electrică când nu sunteți concentrat.

• Înainte de a utiliza în continuare scula electrică, verificați riguros funcționarea impecabilă și conformă cu destinația a dispozitivelor de protecție sau a componentelor ușor deteriorate.
• Verificați dacă piesele mobile funcționează impecabil, nu se blochează sau dacă există piese deteriorate. Toate piesele trebuie să fie montate corect și să îndeplinească toate condițiile pentru a asigura funcționarea impecabilă a sculei electrice.
• Dispozitivele de protecție și piesele deteriorate trebuie să fie reparate sau înlocuite corespunzător într-un atelier de specialitate autorizat, dacă manualul de utilizare nu indică altceva.
• Comutatoarele defecte trebuie să fie înlocuite într-un atelier service pentru clienți.
• Nu utilizați conductori de racord defectuoși sau deteriorați.
• Nu utilizați scule electrice al căror comutator nu permite pornirea și oprirea.

15. Încredințați repararea sculei electrice unui specialist electrician.

• Această sculă electrică este conformă cu dispozițiile de securitate aflate în vigoare. Reparațiile pot fi efectuate numai de către un specialist electrician, folosindu-se piese de schimb originale; în caz contrar, utilizatorul riscă să se accidenteze.

16. Atenție!

• Pentru propria dumneavoastră siguranță, utilizați numai accesoriile și aparatele suplimentare care sunt indicate în manualul de utilizare sau care sunt recomandate sau specificate de producător.
• Folosirea altor unelte de lucru sau accesorii decât cele recomandate în manualul de utilizare sau în catalog poate reprezenta un pericol de vătămare pentru dumneavoastră.

17. Zgomot

• La utilizarea compresorului purtați căști antifonice.

18. Schimbarea cablului de racordare

• Dacă cablul de racordare este deteriorat, acesta trebuie să fie înlocuit de producător sau de un specialist electrician, pentru a evita pericolele. Pericol de electrocutare!

19. Umflarea pneurilor

• Controlați presiunea în pneuri imediat după umflare printr-un manometru adecvat, de ex. de la o stație de alimentare cu combustibil.

20 Compresoare mobile în regim de șantier

• Fiți atenți ca toate furtunurile și armăturile să fie adecvate pentru presiunea de lucru maximă admisă a compresorului.

21 Loc de instalare

• Instalați compresorul pe o suprafață plană.

22 Se recomandă ca furtunurile de alimentare să fie dotate cu un cablu de siguranță, de ex., un cablu de sârmă, în cazul presiunilor de peste 7 bar.

23 Evitați solicitările puternice pe sistemele de conducte prin utilizarea racordurilor flexibile de furtun, pentru a evita puncte de îndoire.

24 Utilizați un comutator de protecție pentru curenți vagabonzi cu un curent de declanșare de 30 mA sau mai puțin. Utilizarea unui comutator de protecție pentru curenți vagabonzi diminuează riscul de electrocutare.

25 Asigurați-vă că dispozitivele de răcire a uleiului sunt menținute curate și că dispozitivele de protecție rămân în stare funcțională.

1. Pericol de provocare a arsurilor de uleiul fierbinte - Purtați mănuși de protecție adecvate.
2. Nu lucrați cu compresorul niciodată în apropierea flăcărilor deschise.

Aveți grijă să nu vărsați ulei.

1. În cazul temperaturilor joase sub 0°C este interzisă pornirea motorului.

AVERTIZARE! Această sculă electrică generează pe parcursul funcționării un câmp electromagnetic.

Acest câmp poate, în anumite împrejurări, să influențeze negativ implanturile medicale active sau pasive. Pentru a micșora pericolul unor vătămări grave sau mortale, recomandăm persoanelor cu implanturi medicale să consulte medicul și producătorul implantului medical înainte de a folosi scula electrică.

INDICAȚII DE SECURITATE SUPLIMENTARE

Respectați manualele de exploatare corespunzătoare ale sculelor cu aer comprimat/ aparatelor atașate frontal cu aer comprimat respective! Se vor respecta suplimentar următoarele indicații generale.

Indicații de securitate pentru lucrul cu aer comprimat și pistoale pentru suflare

• Acordați atenție unei distanțe suficiente față de produs, însă minim 2,50 m, și țineți la distanță de compresor sculele cu aer comprimat/ capetele de aparate cu aer comprimat pe parcursul funcționării.
• Pompa de condensare și conductele ating în funcționare temperaturi ridicate. Atingerile conduc la arsuri.
• Aerul aspirat de compresor trebuie menținut liber de amestecuri care pot conduce la incendii sau explozii în pompa de condensare. Țineți strâns piesa cuplajului furtunului cu mâna la desfacerea cuplajului furtunului. Astfel evitați vătămările datorate furtunului care lovește rapid.
• Purtați ochelari de protecție la lucrul cu pistoale pentru suflare. Corpurile străine și piesele aruncate prin suflare pot cauza ușoare vătămări.
• În timpul lucrărilor cu pistolul cu aer comprimat purtați ochelari de protecție și mască de protecție respiratorie. Pulberile sunt nocive pentru sănătate! Corpurile străine și piesele aruncate prin suflare pot cauza ușoare vătămări.
• Cu pistolul pentru suflare nu suflați asupra persoanelor și nu curățați îmbrăcămintea de pe corp. Pericol de vătămare!

Indicații de securitate la utilizarea aparatelor atașate frontal de stropit și pulverizat (de ex. aparate de stropit cu vopsea):

• La amplasare, țineți la distanță de compresor aparatul atașat frontal de pulverizat, astfel încât lichidul să nu intre în contact cu compresorul.
• Nu pulverizați niciodată cu aparate atașate frontal de pulverizat (de ex. aparate de stropit cu vopsea) în direcția compresorului. Umiditatea poate provoca pericole de natură electrică!
• Nu prelucrați vopseluri sau diluanți cu un punct de aprindere mai mic de 55°C. Pericol de explozie!
• Nu încălziți vopselurile și diluanții. Pericol de explozie!
• Dacă se prelucrează lichide dăunătoare pentru sănătate, sunt necesare aparate de filtrare pentru protecție (măști de față). Respectați și indicațiile producătorului acestor substanțe cu privire la măsurile de protecție.
• Indicațiile atașate pe ambalajele materialelor prelucrate și marcajele regulamentului privind substanțele periculoase trebuie respectate. Dacă este cazul, trebuie luate măsuri de protecție suplimentare, în special trebuie să se poarte îmbrăcăminte și măști adecvate.
• În timpul procesului de stropire, precum și în spațiul de lucru, nu este permis fumatul. Pericol de explozie! Și vaporii de vopsea sunt ușor inflamabili.
• Semineurile, lumina deschisă sau mașinile care generează scântei nu trebuie să fie prezente, respectiv să fie exploatate.
• Nu se vor păstra și consuma alimente și băuturi în spațiul de lucru. Vaporii de vopsea sunt dăunători pentru sănătate.
• Spațiul de lucru trebuie să fie mai mare de 30 m³ și trebuie să fie asigurat suficient schimb de aer la stropire și uscare.
• Nu stropiți contra vântului. În principiu, la stropirea cu substanțe pulverizate inflamabile, respectiv periculoase, respectați prevederile poliției locale.
• Nu prelucrați în combinație cu furtunul de presiune din PVC niciun mediu ca spirt alb, alcool butilic și clorură de metilen. Aceste medii distrug furtunul de presiune.
• Zona de lucru trebuie să fie separată de compresor, astfel încât acesta să nu poată intra direct în contact cu mediul de lucru.

Exploatarea vaselor de presiune

Cine exploatează un vas de presiune, trebuie să îl primească într-o stare corespunzătoare, să îl exploateze regulamentar, să îl monitorizeze, să efectueze lucrările de mentenanță și întreținere necesare și să adopte măsuri de siguranță necesare conform circumstanțelor. - Autoritățile de supraveghere pot dispune măsurile de supraveghere necesare în caz individual. - Un vas de presiune nu trebuie să fie exploatat, dacă prezintă deficiențe, prin care angajații sau terții sunt puși în pericol. - Controlați vasul de presiune înaintea fiecărei funcționări cu privire la rugina și deteriorări. Compresorul nu trebuie să fie exploatat cu un vas de presiune deteriorat sau ruginit. Dacă constatați deteriorări, atunci vă rugăm să vă adresați atelierului de servicii pentru clienți.

Păstrați în siguranță indicațiile de securitate.

Risc rezidual

Respectați indicatorii de întreținere curentă și de securitate prevăzuți în manualul de utilizare.

Lucrați întotdeauna cu precauție și asigurați-vă că terții păstrează o distanță de siguranță față de locul dvs. de lucru.

Chiar și în cazul în care aparatul este utilizat în mod corespunzător, există anumite riscuri reziduale care nu pot fi eliminate. Următoarele posibile pericole pot rezulta din tipul și construcția aparatului:

• Punerea în funcțiune în mod neintenționat a produsului.
• Afectarea auzului, în cazul în care nu sunt purtate căștile antifonice necesare.
• Particule de murdărie, praf etc. pot pătrunde în ochi sau pe față în ciuda purtării ochelarilor de protecție. Inspirarea particulelor stirnite în aer.

6. Date tehnice

Racordul la rețeaua electrică: 230 V ~ 50 Hz

Puterea motorului	1100 W max. 1500 W
Regim de functiònare S1
Turaţia compresorului 2850 min	-1
Volumul vasului de presiune 50 l
Presiune de functiònare aprox. 8 bar
Valoare teoretică Putere de aspirare	aprox. 220 l/min
Debitul efectiv la 1 bari	aprox. 158 l/min
Tip de protectie	IPX2
Greutatea aparatului	aprox. 30 kg
Ulei (15W 40)	aprox. 0,25 l
Înlăltime max. de instalare (peste nivalul mării)	1000 m

Valorile emisiei sonore au fost determinate conform EN ISO 3744.

Purtați căști antifonice.

Influența zgomotului poate provoca pierderea auzului.

Avertizare: Zgomotul poate avea efecte agravante asupra sănătății dumneavoastră. Dacă zgomotul mașinii depășește 85 dB, vă rugăm să purtați căști antifonice adecvate.

Nivelul puteri acustice LwA	93 dB
Nivelul presiunjacustice LpA	70,5 dB
Incertitudine KwA/pA	2,39 dB

7. Înainte de punerea în funcțiune

• Asigurați-vă înainte de conectare că datele înscrise pe plăcuța de fabricație coincid cu datele rețelei.
• Înainte de prima punere în funcțiune, îndepărtați bușonul de transport (F) și umpleți carcasa pompei compresorului cu ulei, conform descrierii de la punctul 8.4.
• Verificați dacă aparatul nu a suferit deteriorări la transport. Raportați imediat eventualele daune companiei de transport cu care a fost livrat compresorul.
• Instalarea compresorului trebuie să aibă loc în apropierea consumatorului.
• Conductele de aer lungi și conductele de alimentare (cablu prelungitor) trebuie să fie evitate.
• Fiți atenți la aerul aspirat uscat și fără praf.
• Nu instalați compresorul în spații umede sau ude.
• Compresorul trebuie să fie exploatat numai în spații adecvate (bine ventilate, temperatura ambiantă +5°C până la 40°C). În spațiu nu este permis să se afle niciun gaz, acizi, vapori, gaze explozive sau inflamabile.
• Compresorul este adecvat pentru exploatarea în spații uscate. În zone în care se lucrează cu apă pulverizată nu este admisă exploatarea.
• Înainte de punerea în funcțiune, nivelul de ulei din carcasa pompei compresorului trebuie controlat.
• Folosirea compresorului este permisă numai pentru scurt timp, în condiții ambiante uscate, într-un spațiu exterior.
• Compresorul trebuie să fie menținut în permanență uscat și nu este permis ca el să rămână în aer liber după lucru.

8. Structura și operarea

Atenție!

Înainte de punerea în funcțiune, trebuie să montați complet aparatul!

8.1 Montajul roților (fig. 3)

• Pentru a fixa roțile (12), introduceți mai întâi o șaibă cu șurubul de roată prin roată. Apoi adăugați o șaibă și o piuliță hexagonală în interiorul roții. Acum strângeți piulița manual, până când roata poate fi rotită în continuare.
• Glisați unitatea de roată prin eclisa de sub rezervor. Fixați cu o șaibă, o șaibă de siguranță și o piuliță și strângeți-le bine.
• Repetați acest proces pentru a doua roată.

8.2 Montajul piciorului-suport (fig. 4)

• Atașați picioarele din cauciuc la eclisa din partea inferioară a părții frontale a rezervorului, utilizând șuruburile, șaibele și piulițele furnizate.

8.3 Montajul filtrului de aer (fig. 6)

• Avertizare: Filtrul de aer trebuie instalat înainte de prima utilizare. Funcționarea fără filtru de aer va deteriora compresorul și va anula garanția.
• Îndepărtați bușonul de transport (G) și înșurubați filtrul de aer (15) la aparat.

8.4 Schimbarea capacului de transport (E) (fig. 5)

• Îndepărtați capacul de transport (E) al orificiului de umplere cu ulei (F).
• Umpleți carcasa pompei compresorului cu uleiul pentru compresoare livrat și introduceți bușonul de ulei atașat (14) în orificiul de umplere cu ulei (F).
• Verificați nivelul uleiului cu ajutorul vizorului (16). Nivelul uleiului trebuie să se încadreze în cercul roșu.

8.5 Racordul la rețeaua electrică

• Compresorul este echipat cu un cablu de conectare la rețea cu ștecher cu contact de protecție. Acesta poate fi conectat la fiecare priză cu contact de protecție de 230 V~ 50 Hz care este asigurată cu 16 A.
• Aveți în vedere, înainte de punerea în funcțiune, ca tensiunea rețelei să coincidă cu tensiunea de lucru și cu puterea mașinii de pe plăcuța de fabricație.
• Cablurile de alimentare lungi, precum și prelungirile, tamburul de cablu etc. cauzează cădere de tensiune și pot împiedica pornirea motorului.
• În cazul temperaturilor joase sub +5°C este periclitată pornirea motorului prin rigiditate.

8.6 Întrerupător Pornire/Oprire (Fig. 7)

• Pentru pornirea compresorului, întrerupătorul de pornire/oprire (3) este tras în sus. Pentru deconectare, întrerupătorul de pornire/oprire este apăsat în jos.

8.7 Setare presiune: (Fig. 1, 2, 8)

• Cu regulatorul de presiune (5), presiunea se reglează la manometru (7). Presiunea reglată poate fi scoasă pe la cuplajul rapid (6). Presiunea cazanului se citește la manometru (4).

8.8 Setarea întrerupătorului de presiune (fig. 1)

• Întrerupătorul presiunii (2) este setat din fabrică. Presiune de pornire aprox. 6 bar, presiune de oprire aprox. 8 bar.

8.9 Întrerupător cu protecție termică

Întrerupătorul cu protecție termică este montat în aparat.

Dacă întrerupătorul cu protecție termică a declanșat, procedați după cum urmează:

• Scoateți fișa de rețea. Așteptați cca. două până la trei minute.
• Conectați din nou aparatul. Dacă aparatul nu pornește, repetați procedeul.
• Dacă aparatul tot nu pornește, deconectați aparatul de la întrerupătorul de pornire/oprire (16) și conectați-l din nou.
• Dacă ați efectuat toți pașii menționați mai sus și dacă aparatul tot nu funcționează, contactați serviciul de asistență.

9. Branșamentul electric

Motorul electric instalat este racordat și pregătit pentru funcționare. Racordul corespunde dispozițiilor în vigoare ale asociațiilor profesionale și din normele DIN. Racordul la rețeaua electrică pus la dispoziție de client, precum și cablul prelungitor utilizat, trebuie să corespundă acestor prescripții.

Atunci când se lucrează cu accesorii de pulverizare și stropire și pentru utilizarea temporară în aer liber, aparatul trebuie să fie conectat printr-un întrerupător de curent rezidual cu un curent de declanșare de 30 mA sau mai puțin.

Indicații importante

În cazul în care motorul este suprasolicitat, acesta se oprește automat. După un timp de răcire (diferit), motorul poate fi conectat din nou.

Cablu de racordare electrică deteriorat.

La conductorii de legătură electrici apar în mod frecvent deteriorări ale izolației.

Cauzele pentru aceasta pot fi:

• Puncte de presiune, când conductorii de legătură trec prin ferestre sau fante de uși.
• Puncte de frângere, din cauza fixării și ghidării improprii a conductorului de legătură.
• Puncte de tăiere cauzate de trecerea cu vehicule peste conductorii de legătură.
• Deteriorări ale izolației cauzate de smulgerea din priza de perete.
• Fisuri cauzate de învechirea izolației.

Utilizarea conductorilor de legătură electrici care prezintă asemenea deteriorări nu este permisă, ei prezentând pericol de moarte din cauza deteriorării izolației. Verificați regulat conductorii de legătură electrici dacă prezintă deteriorări. Aveți în vedere ca, la verificare, conductorul de legătură să nu stea suspendat de rețeaua electrică. Conductorii de legătură electrici trebuie să corespundă dispozițiilor în vigoare ale asociațiilor profesionale și din normele DIN. Utilizați numai conductori de legătură cu identificatorul "H05VV-F".

Este prescris ca notația tipului să fie imprimată pe cablul de conexiune.

Motorul de curent alternativ:

Tensiunea de rețea trebuie să fie 230V~

• Cablurile prelungitoare până la o lungime de 25 m trebuie să aibă o secțiune de 1,5 milimetri pătrați.

Racordurile și reparațiile la echipamentul electric pot fi efectuate numai de către un electrician calificat.

În cazul solicitărilor de informații, vă rugăm să indicați următoarele date:

Tipul curentului motorului - Datele de pe plăcuța de fabricație a mașinii - Datele de pe plăcuța de fabricație a motorului

Tipul racordului X

În cazul în care conducta de racord la rețeaua electrică a acestui produs este deteriorată, aceasta trebuie înlocuită cu o conductă de racord la rețeaua electrică special proiectată, care se poate obține de la producător sau de la serviciul de asistență pentru clienți.

10. Curățarea, întreținerea curentă și depozitarea

Atenție!

Înainte de efectuarea tuturor lucrărilor de curățare și de întreținere curentă, scoateți fișa de rețea! Pericol de vătămare prin căderi de tensiune!

Atenție!

Așteptați până când aparatul se răcește complet! Pericol de provocare a arsurilor!

Atenție!

Înaintea tuturor lucrărilor de curățare și întreținere curentă, aparatul trebuie depresurizat! Pericol de vătămare!

10.1 Curățarea

• Feriți aparatul, cât de mult posibil, de praf sau mizerie. Frecați aparatul cu o lavetă curată sau suflați cu aer comprimat la presiune scăzută.
• Vă recomandăm să curățați aparatul imediat după fiecare utilizare.
• Curățați regulat aparatul după fiecare folosire cu o lavetă umedă și puțin săpun de lubrifiere. Nu utilizați detergenți sau solvenți, aceștia ar putea ataca piesele din material plastic ale aparatului. Aveți grijă să nu poată pătrunde apă în interiorul aparatului.
• Furtunul și uneltele de stropit trebuie să fie separate înaintea curățării compresorului. Compresorul nu trebuie să fie curățat cu apă, diluant sau similar.

10.2 Întreținerea curentă a vasului de presiune (fig. 1)

Atenție! Pentru durabilitatea continuă a vasului de presiune (11) trebuie scursă apa de condens după fiecare funcționare prin deschiderea șurubului de golire (10).

Eliberați mai întâi presiunea cazanului (v. 10.7.1). Șurubul de golire este deschis prin rotirea în sens anti-orar (direcție de vizualizare dinspre partea inferioară a compresorului la șurub), astfel apa de condens se poate scurge din vasul de presiune. Închideți apoi din nou șurubul de golire (rotire în sens orar). Controlați vasul de presiune înaintea fiecărei funcționări cu privire la rugina și deteriorări.

Compresorul nu trebuie să fie exploatat cu un vas de presiune deteriorat sau ruginit. Dacă constatați deteriorări, atunci vă rugăm să vă adresați către atelierul de servicii pentru clienți.

Atenție!

Apa de condens din vasul de presiune conține reziduuri de ulei. Eliminați ca deșeu apa de condens în mod ecologic, la un punct de colectare corespunzător.

Indicații referitoare la eliminarea ca deșeu a apei de condens

Eliminați ca deșeu apa de condens, conform prevederilor de protecție a mediului locale și naționale. Asigurați-vă că apa de condens nu este ghidată în instalația de evacuare a apelor uzate.

10.3 Supapă de siguranță (fig. 2)

Supapa de siguranță (8) este reglată pe presiunea maximă admisă a vasului de presiune. Nu este admisibilă corectarea supapei de siguranță sau îndepărtarea siguranței conexiunii (8.2) dintre piulița de evacuare (8.1) și capacul acesteia (8.3).

Pentru ca supapa de siguranță să funcționeze corect în caz de nevoie, aceasta trebuie acționată anual, la fiecare 30 de ore de funcționare, de min. 3 ori. Pentru deschidere, rotiți piulița de evacuare perforată (8.1) în sens antiorar și apoi trageți spre exterior tija supapei de deasupra piuliței de evacuare perforată (8.1), pentru a deschide evacuarea supapei de siguranță. Supapa evacuează acum aer în mod clar.

Apoi strângeți din nou ferm piulița de evacuare în sens orar.

10.4 Controlarea regulată a nivelului de ulei (fig. 5)

Amplasați compresorul pe o suprafață plană, dreaptă. Nivelul de ulei trebuie să se situeze între nivelul MAX și MIN al vizorului pentru ulei (16).

Schimbarea uleiului: Ulei recomandat: SAE 15W 40 sau unul echivalent.

Prima umplere trebuie schimbată după 10 ore de funcționare; apoi, uleiul trebuie scurs la fiecare 50 de ore de funcționare și apoi trebuie completat.

10.5 Schimbul de ulei (Fig. 1, 5)

Deconectați motorul și scoateți fișa de rețea din priză. Îndepărtați bușonul de etanșare pentru ulei (14). După ce ați eliberat eventuala presiune a aerului existentă, puteți deșuruba șurubul de scurgere a uleiului (17) de la pompa compresorului.

Pentru ca uleiul să nu curgă în mod necontrolat, amplasați dedesubt un canal din tablă și colectați uleiul într-un recipient. Dacă uleiul nu se scurge complet, vă recomandăm să înclinați puțin compresorul. Dacă uleiul este scurs, montați din nou șurubul de scurgere a uleiului (17).

Eliminați ca deșeu uleiul uzat la un centru de colectare adecvat pentru uleiul uzat.

Pentru a completa cu cantitatea de ulei corectă, aveți grijă ca compresorul să fie amplasat pe o suprafață plană.

Completați cu ulei prin orificiul de umplere cu ulei (F), până când nivelul de ulei atinge cantitatea maximă de umplere. Aceasta este marcată printr-un punct roșu pe vizorul pentru ulei (16). Nu depășiți cantitatea maximă de umplere. O supraumplere poate conduce la o defectare a aparatului. Așezați din nou mașinii bușonul de etanșare pentru ulei (14) în orificiul de umplere cu ulei (F).

10.6 Curățarea filtrului de aspirare (fig. 1, 6, 10)

Filtrul de aer împiedică absorbția prafului și a murdăriei. Este necesar să curățați acest filtru de aer cel puțin la fiecare 300 de ore de funcționare. Un filtru de aer colmatat reduce semnificativ performanța compresorului.

Scoateți filtrul de aspirare (2x), deșurubând șurubul (D).

Apoi desfaceți capacul filtrului (A). Acum puteți extrage filtrul de aer (C). Scoateți cu grijă filtrul de aer (C), capacul filtrului (A) și carcasa filtrului (B). Apoi aceste componente trebuie purjate cu aer comprimat (aprox. 3 bar) și remontate în ordine inversă.

10.7 Depozitare

Atenție!

Scoateți fișa de rețea, ventilați aparatul și toate sculele cu aer comprimat conectate. Așezați compresorul astfel încât acesta să nu poată fi pus în funcțiune de persoane neautorizate.

Atenție!

Păstrați compresorul numai în mediu ambiant uscat și inaccesibil pentru persoane neautorizate. A nu se bascula, se va păstra numai în picioare! Uleiul se poate scurge!

10.7.1 Eliberarea suprapresiunii

Eliberați suprapresiunea din compresor, prin oprirea compresorului și consumarea aerului comprimat existent în vasul de presiune, de ex. cu o sculă cu aer comprimat în mers în gol sau cu un pistol pentru suflare.

10.8 Informații cu privire la service

Trebuie menționat faptul că, în cazul acestui produs, următoarele piese sunt supuse uzurii în conformitate cu utilizarea prevăzută sau uzurii naturale, respectiv că următoarele componente sunt necesare drept consumabile.

Piese de uzură*: Filtrul de aer

• nu este inclus în mod obligatoriu în pachetul de livrare!

Puteți obține piese de schimb și accesorii de la centrul nostru de service. În acest scop scanați codul QR de pe pagina de titlu.

11. Eliminarea ca deșeu și revalorificarea

Indicații referitoare la ambalaj

Materialele de ambalare sunt reciclabile. Vă rugăm să eliminați ambalajele ca deșeu, în mod ecologic.

Indicații referitoare la Legea privind echipamentele electrice și electronice (ElektroG)

Echipamentele uzate electrice și electronice nu reprezintă gunoi menajer și trebuie colectate separat, respectiv eliminate ca deșeu!

Bateriile sau acumulatorii uzați care nu sunt încorporați în aparatul uzat trebuie îndepărtați fără a fi distruși înainte de predarea acestora! Eliminarea ca deșeu a acestora este reglementată de Legea privind bateriile. - Deținătorii, respectiv utilizatorii echipamentelor electrice și electronice sunt obligați prin lege să le returneze după folosire. Utilizatorul final este personal responsabil de ștergerea datelor sale cu caracter personal din echipamentul uzat care trebuie eliminat ca deșeu! - Simbolul pubelei de gunoi barate cu două linii în formă de X înseamnă că echipamentele electrice și electronice nu pot fi aruncate la gunoiul menajer. - Echipamentele electrice și electronice pot fi predate gratuit la următoarele puncte:

• Puncte publice de eliminare sau colectare a deșeurilor (de exemplu, curțile clădirilor municipale).
• Puncte de vânzare ale echipamentelor electronice (fizice sau online), în cazul în care distribuitorii sunt obligați să accepte produsele spre a fi colectate sau dacă oferă în mod voluntar acest serviciu.
• Puteți preda gratuit CĂTRE producător, fără a fi necesară achiziționarea în prealabil a unui echipament nou, sau CĂTRE un alt punct de colectare autorizat din apropierea dvs. până la trei echipamente electrice uzate din fiecare tip de echipament, cu o lungime laterală de maximum 25 de centimetri.
• Puteți afla care sunt condițiile suplimentare de colectare ale producătorului și distribuitorului la serviciul de asistență a clienților respectiv.
• În cazul în care un producător livrează un echipament electronic nou către o gospodărie privată, echipamentul electric uzat va fi colectat gratuit, la cererea utilizatorului final. În acest scop, contactați serviciul de asistență a clienților al producătorului.
• Acestea se aplică doar pentru aparatele care sunt instalate și achiziționate în țările Uniunii Europene și care sunt supuse Directivei Europene 2012/19/UE. Este posibil ca în țările din afara Uniunii Europene să se aplice alte dispoziții pentru eliminarea ca deșeu a echipamentelor electrice și electronice uzate.

Posibilitățile de reciclare ale aparatelor casate le puteți afla de la administrația comunală sau municipală.

Carburanți și uleiuri

• Înainte de eliminarea ca deșeu a aparatului, rezervorul de combustibil și rezervorul de ulei de motor trebuie golite!
• Carburantul și uleiul de motor nu reprezintă gunoi menajer și nu trebuie aruncate în sistemul de canalizare, ci trebuie colectate separat, respectiv eliminate ca deșeu!
• Rezervoarele goale de ulei și carburant trebuie să fie eliminate ecologic.

12. Remedierea avariilor

Defecţune Cuza posibilă Remediere
Compresorul nu functionează.	Compresorul nu functionează. Verificati ca blul, fişa de rețea, siguranta și przya.
	Tensiunea de rețea este prea joasă.	Evitiș cablul prelimungitor prea lung. Utilizatai cablu prelimungitor cu secțiene suficientă a conductorului.
	Temperatura exterioriară este prea joasă.	Nuexploatași sub temperatura exterioriară de +5°C.
	Motorul se supraîncălzește.	Lăsăși motorul să se răcească, dacă este cazul, Înlăturăși cautăîncălzirii.
Compresorul functionează, Însă fără presiune.	Supapa de siguranta (8) este neetanșă. Înl	locuți supapa de siguranta (8).
	Garnituri defecte.	Verificatiș garniturile, dispuneti Înlocuirea garniturilor defecte la un atelier de specialitate.
	Śurubul de golire pentru apa de condens (10) este neetanș.	Strângeti șurubul cuși. Verificatiș garniturla șurub, dacă este cazul Înlocuți.
Compresorul functionează, presiunea este afișată pe manometru, Însă uneltele nu functionează.	Legături cablu neetanșă.	Verificatiș furtunul de aer comprimat și uneltele, dacă este cazul Înlocuți.
	Cupraj rapid neetanș. Verificatiș cuprajul rapid și, după caz, Înlocuți-I.
	Presiunea prea mică setată la regulatorul de presiune (5).	Rotiți mai departe regulatorul de presiune.
