• Pro zapnuti kompresoru se hlavni vypinač (3) vytáne nahoru. K vypnuti stisknéte hlavni vypinač dolú.

8.7 Nastaveni tlaku: (Obr. 1, 2, 8)

• Regulatorem tlaku (5) se nastavi tlak na manometru (7).
• Nastavený tlak lze zjistit na rychlospojce (6).
• Na manometru (4) odectete tlak kotle.

1x filtar zraka
1x nosiva noga
2x kotač
1x montažni materijal
1x zaporni Čep za ulje (E)
1x boca za ulje
1x priručnik za uporabu

• Otvorite pakiranje i oprrezno izvadite uredj.
• Uklonite ambalažni materijal te ambalažne i transportne osigurače (ako postoje).

• Provjerite je li opseg isporuke potpun.

• Provjerite postojé li na uredaju i priboru stete kod transporte.

• Sačuvajte pakiranje po mogućnosti do isteka jamstvenog razdoblia.

Rad tlačnih spremnika

10. Čišćenje, odžavanje i skladistenje

Pozor!

Prijse svih radova cisicenja i odrzavanja izvucite mreznitutika! Opasnost od ozljeda zbog elektrcnog udara!

Pozor!

Pricekajte dok se uredaj u potpunosti ne ohladi! Opasnost od opeklna!

Pozor!

12. Otklanjanje neispravnosti

Neispravnost Mogući uzrok Rješenje
Kompresor ne radi.	Kompresor ne radi.	Provjerite kabel, mrežni utikač, osigurač i utićnicu.
	Mrežni napon je prenizak.	Izbjegavajte predug produktu kabel. Rabite produktu kabel s dovoljnim presjekomŽica.
	Vanjska temperatura je preniska.	Ne rabite pri vanjskoj temperaturi njžoj od +5 °C.
	Motor je pregrijan.	Pustite motor da se ohladi i po potrebi otklonite uzrok pregrijavanja.
Kompresor radi, ali nema tlaka.	Sigurnosni ventil (8) propušta. Zamijenite	sigurnosni ventil (8).
	Brte su istrošene.	Provjerite brte, zatražite od specijalizirane radionice da zamijeni istrošene brte.
	Ispusni vijak za kondenziranu vodu (10) propušta.	Dodatno pritegnite vijak rukom. Provjerite brtvu na vijku, po potrebi je zamijenite.
Kompresor radi, tlak se prikazuje na manometru, ali alati ne rade.	Crijevni spojevi su propusni.	Provjerite cijevo za stlačeni zrak i alate, po potrebi ih zamijenite.
	Brza spojka je propusna. Provjerite brzu spojku, po potrebi je zamijenite.
	Namješten je prenizak tlak na regulatoru tlaka (5).	Još odvjte regulator tlaka.

Razlaga simbolov na napravi

Z uporabo simbolov v tem priročniku Želimo vašo pozornost usmeriti na mogoca tveganja. Varnostni symboli in razlage, ki jih spremljajo, je treba natančno razumeti. Sama opozorila ne odpravijo tveganj in ne morejo nadomestiti ustreznih ukrepov za preprečevanje nemreč.

	Opozorilo – za zmanjišanje tveganja telesnih poškodb preberite navodila za uporabo.
	Nosite zašćito za sluh. Zaradi vpliva hrupa lahko oglušite.
	Nosite masko za zašćito pred prahom. Pri delu z lesom in drugimi materiali lahko nastane zdravju škodljiv prah. Materiala, ki vsebuje azbest, ni dovoljeno obdelovati!
	Nosite zašćitna očala. Med delom nastajao iskre ali drobci,TRSke in prah, ki jih izvrže iz naprave, ki lahko povzroćijo izgubovida.
	Opozorilo pred vročimi površinami.
	Opozorilo pred elektrčno napetostjo!
	Opozorilo! Naprava je opremljena s samodejnim nadzoram zagona. Preprećite tretjim osebam dostop v delovno obmoćje!
	Upoštevajte opozorilne in varnostne napotke!
	Stroja ne izpostavlujte dežju. Napravo lahko namešćate, skladišćite in uporabljate le v suhih razmerah.
	Pipe ne odpirajte, dokler ni priključena cev za zrak.
	Napravo uporabljate samo z zaprtim prekrivnimPokrovom.
CE	Izdelek ustreza veljavnim evropskim direktivam.
ΔΔΔ	Izdelek ustreza veljavnim srbskimi direktivam.

Kazalo: Stran:

1. Uvod 150
2. Opis naprave (sl. 1-10) 150
3. Obseg dostave 150
4. Namenska uporaba 151
5. Varnostni napotki 151
6. Tehnični podatki 153
7. Pred zagonom 154
8. Zgradba in upravljanje 154
9. Elektrichi priključek 155
10. Cišćenje vždrževanje in skladišćenje 155
11. Odlaganje med opadke in reciklaza 157
12. Pomoč pri motnjah 158
13. Izjava o skladnosti 289

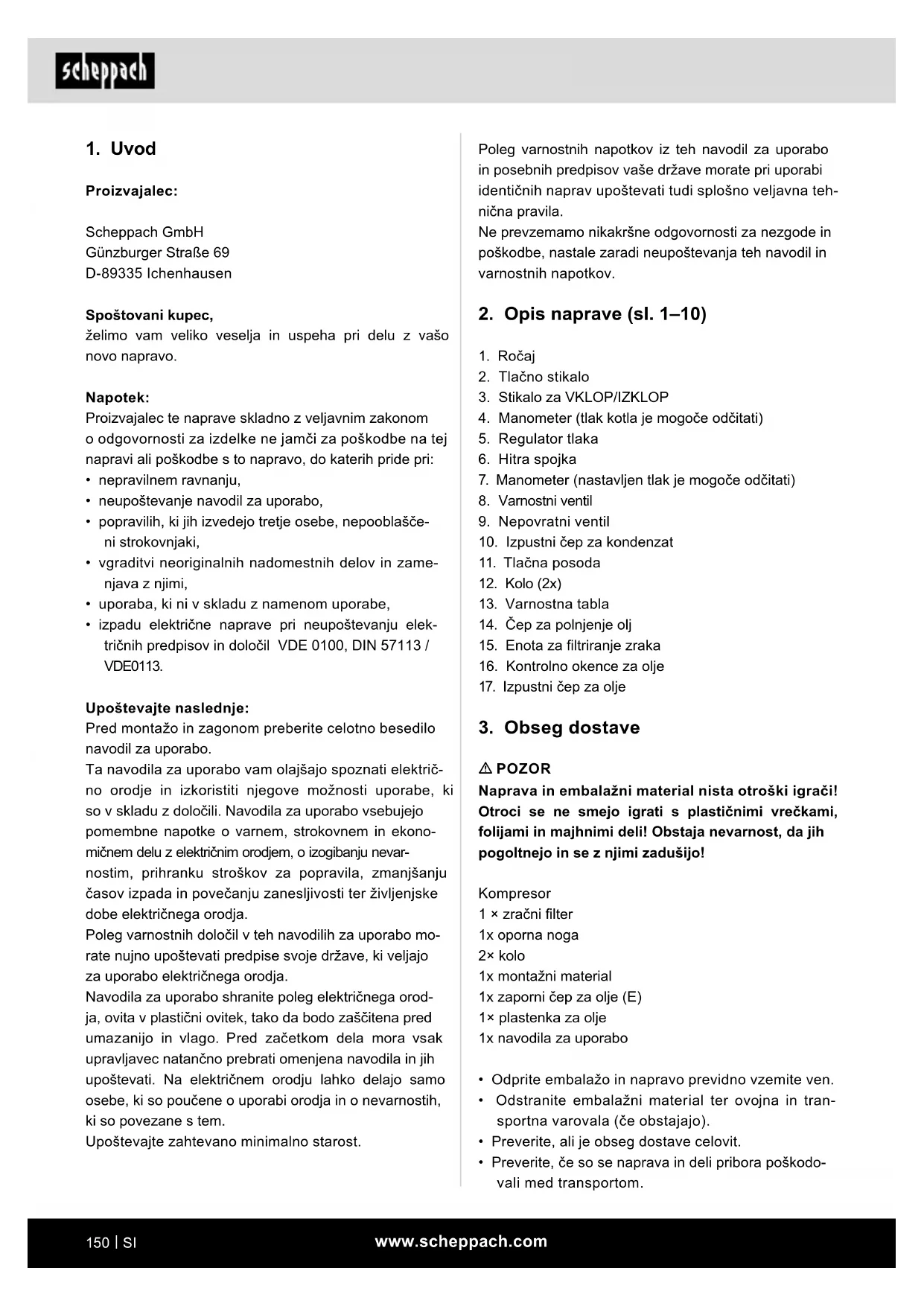

1. Uvod

Proizvajalec:

Scheppach GmbH

Günzburgerstraße 69

D-89335 Ichenhausen

Spostovani kupec,

želimo vam veliko veselja in uspeha pri delu z vašo novo napravo.

Napotek:

Proizvajalec te naprave skladno z veljavnim zakonom o odgovornosti za izdelke ne jamci za poškodbe na tej napravi ali poškodbe s to napravo, do katerih pride pri:

• nepravilnem ravnanju,
  neuostoceanje navodil za uporabo,
• popravilih, ki jih izvedejo pretje osebe, nepooblaseni strokovnjaki,
  vgraditvi neoriginalnih nadomestnih delov in zamenjavaznjimi,
• uporaba, ki ni v skladu z namenom uporabe,
• izpadu elektriche naprave pri neupostevanju elektrichnih predpisov in dolocil VDE 0100, DIN 57113 / VDE0113.

Upostevajte naslednje:

Pred montaço in zagonom preberite celotno besedilo navodil za uporabo.

Ta navodila za uporabo vam olajsajo spoznati elektricno orodje in izkoristiti njegove moznosti uporabe, ki so v skladu z dolocili. Navodila za uporabo vsebujejo pomembne napotke o varnm, strokovnem in ekonomiern delu z elektrichim orodjem, o izogibanju nevarnostim, prihranku stroskov za popravila, zmanjsanju casov izpada in povecanju zanesljivosti terŽiviljenjske dobe elektricnega orodja.

Poleg varnostnih dolocil v teh navodilih za uporabo morate nujno upostevati predpise svoje drzave, ki veljazo za uporabo elektricnega orodja.

Navodila za uporabo shranite poleg elektricnega orodja, ovita v plastici ni ovitek, takdo bodo za scitena predumazanijo in vlago. Pred zaetkom dela mora vsakupravlavec natancho prebrati omenjena navodila in jihuposteveci. Na elektricnem orodju lahko delajo samosebe, ki so poucene o uporabi orodja in o nevarnostih,ki so povezane s tem.

Upostevajte zahevano minimalno starost.

Poleg varnostnih napotkov iz teh navodil za uporabo in posebnih predpisov vase drzave morate pri uporabi identichnih naprav upostevati tudi splošno veljavna tehnica pravila.

Ne prevzemamo nikakrsne odgovornosti za nezgode in poskodbe, nastale zaradi neupostevanja teh navodil in varnostnih napotkov.

2. Opis naprave (sl. 1-10)

1. Ročaj
2. Tlačno stikalo
3. Stikalo za VKLOP/IZKLOP
4. Manometer (tlak kotla je mogoce odcitati)
5. Regulator tlaka
6. Hitra spojka
7. Manometer (nastavljen tlak je mogoce odcitati)
8. Varnostni ventil
9. Nepovratni ventil
10. Izpustni Čep za kondenzat
11. Tlacna posoda
12. Kolo (2x)
13. Varnostna tabla
14. Čep za polnjenje obj
15. Enota za filtriranje zraka
16. Kontrolno okence za olje
17. Izpustni Čep za olje

3. Obseg dostave

POZOR

Naprava in embalažni material nista otroški igraci! Otroci se ne smejo igrati s plasticnimi vrečkami, folijami in majhnimi deli! Obstaja nevarnost, da jih pogoltnejo in seznjimi zadusijo!

Kompresor

1 × zračni filter
1x oporna noga
2 × kolo
1x montažni material
1x zaporni Čep za olje (E)
1× plastenkazalije
1x navodila za uporabo

• Odprite embalazo in napravo previdno vzemite ven.
• Odstranite embalazni material ter ovojna in transportna varovala (ce obstajajo).
• Preverite, ali je obseg dostave celovit.

• Preverite, ce so se naprava in deli pribora poskodovali med transportom.

• Po moznosti embalazo shranite do preteka garancijskega casa.

4. Namenska uporaba

Kompresor je namenjen proizvajanju stisnjenega zraka za pnevmatska orodja in lahko delujejo s kolićino zraka do prbl. 158 l/min (npr. merilnik napoljenosti pnevmatik, pistola za izpihovanje in pistola za lakiranje).

Stroj se sme uporabljati samo v skladu s predvidenim namenom. Vsaka druga uporaba, ki presega to, ni v skladu znamenom. Za škodo ali telesne poskodbe vseh vrst, ki izhajajo iz tega, je odgovoren uporabnik/ upravljavec in ne proizvajalec.

Prosimo, upostevajte, da naše naprave namensko niso konstruirane za gospodarsko, obrtno ali industrijsko uporabo. Ne prevzemamo nobene odgovornosti, Če napravo uporabljate v gospodarskih, obrtnih ali industrijskih obratih ter enakih dejavnostih.

5. Varnostni napotki

Pozor! Pri uporabi elektrichnih orodij je treba zaradi zašcite pred elektrichnim udarom, nevarnostjo poskodb in požara upostevati sledeče temeljne varnostne ukrepe. Pred uporabo elektrichega orodja preberite vse varnostne napotke in jih varno shranite.

Pozor! Pri uporabi tega kompresorja je treba zaradi zašcite pred elektricnim udarom, nevarnostjo poskodb in požara upoševati sledeče temeljne varnostne ukrepe.

Preberite in upostevajte te napotke, preden začnete uporabljati napravo.

Varnodelo

1 Delovni prostor vzdrujte v urejenem stanju

• Nered v delovnem prostoru lahko povzroci ne-zgode.

2 Upostevajte vplive okolice

-Elektrichni orodij ne izpostavljaje dezju.
-Elektricnih orodij ne uporabljajte na vlaznem ali mokrem. Nevarnost zaradi elektricnega udara!

-Poskrbite za dobro osvetlitev delovnega območja.

• Elektricnih orodij ne uporabljajte, ce obstaja nevarnost požara ali eksplozije.

• Zašcitite se pred elektrichnim udarom

• Izogibajte se stiku z ozemljenimi deli (npr. cevmi, radiatoriji, elektrcnimi stedilniki, hladilniki)

4 Otrokom ne pustite blizu!

• Drugim osebam ne pustite, da bi se dotikale orodja in kabla, ne pustite jim blizu svojemu delovnemu območju.

5 Orodja, ki niso v uporabi, varno shranite

-Elektricna orodja, ki niso v uporabi, shranite na suhem, visoko lezecem ali zaptem mestu, izven dosega otrok.

6 Ne preobremenjujte elektricega orodja

V navenedenom obmojnu moi lahko delate bolje in varneje.

7 Nosite primerna oblačila

• Ne nosite širokh oblačil ali nakita, ker vas lahko zagrabijo premikajovi se deli.
• Pri delih na prostem je priporočeno nositi gumija-ste rokavice in nedrseco obutev.
• Ce imate dolge lase, nosite mrežico za lase.

8 Kabla ne uporabljajte v namene, za katere ni predviden

• Kabla ne uporabljaje za to, da bi izvlekli vtič iz vtičnice. Kabel zašcitite pred vročino. oljem in ostrimi robovi.

9 Svoja orodja negujte s skrbnostjo

• Kompresor mora biti Čist, da lahko delate dobro in varno.
  -Upostevajte predipse za vzdrzevanje.
• Redno preverjaje priključni vod elektricega orodja in ga ob poskodovanosti predajte strokovnjaku, da ga zamenja.
  Redno preverjaje podaljsevalne vode in jih za-menjaje, ce so poskodovani.

10 Izvlecite vtic iz vticnic

• Ob neuporabi elektricnega orodja, pred vzdrrzevanjem in pri menjavi orodij, kot nth. zagin list,sveder,rezkalnik.

11 Preprecite nenamerni zagon

• Pred vklopom vtiča v vticnico se prepričajte, da je stikalo izklopljeno.

12 Kabelski podajšek uporabljajte na prostem.

• Na prostem uporabljaje samo dovoljene in ustrezno označene kabelske podaljske.
• Kabelski boben uporabljajte samo, ko je odvit.

13 Vedno bodite pozorni

• Pazite, kaj delate. Dela se lotevajte razumno. Elektricega orodja ne uporabljajte, ce niste koncentrirani.

14 Preverite elektricno orodje glide morebitnih poškodb

Pred nadaljnjo uporabo elektricega orodja morate pregledati zacitne priprave ali rahlo poskodovane dele, cbrezhibno in ustrezno delujejo.
- Prepričajte se, da premični deli brezhibno delujejo, se ne zatikajo in niso poškodovani. Vsi deli morajo biti pravilno namesčeni in izpolnjevati morajo vse pogoje, da je zagotovljeno brezhibno delovanje elektricnega orodja.
-Poskodovane zašcitne priprave in dele mora priznana specializirana delavnica ustrezno popraviti ali zamenjati,Če v navodilih za uporabo ni podano nic drugega.
- Poškodovana stikala mora zamenjati servisna delavnica.
- Ne uporablajte pomanjkljivih ali poskodovanih priključnih vodov.
- Ne uporabljajte elektricnih orodij, pri katerih ni mogoce vklopiti in izklopiti stikala.

15 Vase elektricno orodje naj popravlja strokovjak za elektriko

• To elektricno orodje ustreza zadevnim varnostnim dolocilom. Popravila lahko izvaja samo elektricar, s tem, da uporablja originalne nadomestne dele, sicer lahko nastane nevarnost za uporabnika.

16 Pozor!

Zaradi lastne varnosti uporabljaje samo pribor in dodatne naprave, ki so navedene v navodilih za uporabo ali jih priporoca ali navaja proizvajalec.
- Uporaba vloznih orodij ali priborov, ki niso priporoceni v navodilih za uporabo ali v katalogu, lahko predstavlja osebno nevarnost poskodbe za vas.

17 Hrup

• Pri uporabi kompresorja nosite zašcitu sulha.
  18 Zamenjava prikrjučnega voda
• Ce se priključni vod poskoduje, ga morata proizvajalec ali elektricar zamenjati, da se prepreci nevarnost. Nevarnost zaradi elektricih udarov!
  19 Polnjenje pnevmatik
  -Neposredno po polnjenju s primernim manometrom preverite tlak v pnevmatikah, npr. na bencinskem servisu.
  20 Prevozni kompresorji za delovanje na gradbiščih
• Pazite, da so vse gibke cevi in armature primerne za Najvisji dovoljen delovni tlak kompresorja.
  21 Mesto postavitve
• Kompresor postavite samo na ravno povrsino.
  22 Priporocljivo je, da dovodne gibke cevi pri tlakih nad 7 bar opremite z varnostnim kablon, npr. z zično vrvjo.

23 Izogibajte se močnim obretenitvamistema vodov, takao uporabite fleks bilne cevn prekjučke, da ne nastanejo mesta pregibanja.
24 Uporabljaje zašcitno stikalo na okvarni tok sprožilnim tokom 30 mA ali manj. Uporaba zašcitnegastikala na okvarni tok zmanjsa tveganje elektricnega udara.
25 Poskrbite, da so priprave za hlajenje olja vedno ciste, zašcitne naprave pa vedno v ustreznem stanju.
26. Nevarnost opeklin zaradi vrocega olja

• Nosite primerne zašcitne rokavice.
• Kompresorja nikoli ne uporabljajte v blizini odprtega plamenenja.

• Pazite, da se olje ne razije.

• Pri nizkih temperaturah pod 0^ zagon motorja ni dovoljen.

OPOZORILO! To elektricno orodje med delovanjem ustvarja elektromagnetno polje. To polje lahkov dolocenih okoliscinah vpliva na aktivne ali pasivnemedicinske vsadke. Zaradi zmanjsanja nevarnosti resnih ali smrtnih poskodb, osebam z medicinskimi vsadki priporocamo, da se pred uporabo elektricnega orodja posvetujuejo s svojim zdravnikom ali proizvajalcem medicinskega vsadka.

DODATNI VARNOSTNI NAPOTKI

Upostevajte ustrezna navodila za uporabo dejanskih orodij za stisnjeni zrak/Naprave za stisneni zrak! Poleg tega je potrebno upostevati slede-cke splošne napotke.

Varnostni napotki za delo s stisnjenim zrakom in pistolami za izpihovanje

• Upostevaljte zadostno razdaljo do izdelka, ki mora biti vedno majmanj 2,50 m, in se med delovanjem kompresorja ne približujte z orodji za stisjeni zrak/ napravami za stisjeni zrak.
• Crpalka kompresorja in vodi med delovanjem dose-zejo visoke temperature. Dotiki vodijo do opeklin.
  V zraku, ki ga vsesa kompresor, ne sme biti primesi, ki v crpalki kompresorja lahko privedejo do pozarov ali eksplozij.
  Pri odklapljanju cevne speljke z roko drzite spojni kos gibke cevi. Tako se izognete telesnim poskodbam zaradi gibke cevi, ki jo vrze nazaj.
  Pri delu s pistolo za izpihovanje nosite zašcitna očala. Tujki in deli, ki jih odpihne vstran, zlahka povzroćijo telesne poškodbe.

Pri delu pistolo za stiskanje zraka nosite zašcitna očala in zašcito dihal. Prah škoduje zdravju! Tujki in deli, ki jih odpihne vstran, zlahka povzroćijo telesne poskodbe.
S pistolo za izpihovanje ne pihajte v Ijudi ali oblačilana telesu. Nevarmost poskodbe!

Varnostni napotki pri uporabi vbrizgalnih naprav in razprilcev (npr. brizganje barv):

• Med polnjenjem držite razpršilec stran od kompresorja, da ne pride tekocina v stik s kompresorjem.
• Z razprilcem nikoli ne prsite (npr. brizganje barv) v smeri kompresorja. Vlaga lahko prive de do elektricne nevarnosti!
• Ne delajte z laki ali topili z vnetiščem pod 55 °C. Ne-varnost eksplozije!
  Lakov ali topil ne segrevajte. Nevarnost eksplozije!
• Ce delate z zdravju skodljivimi tekocinami, za zašito potrebujete filtrinne naprave (maske za obraz). Upostevajte tudi podatke in zašcitne ukrepe, ki jih navajajo proizvajalci takšnih snovi.
• Upostevati je treba podatke in oznake urede o nevarnih sneveh na dodatnih ovojninah obdelanih materialov. Po potrebi je treba sprejeti dodatne zašcitne ukrepe, zlasti noşenje primernih oblačil in mask.
• Med brizganjem ter v delovnem prostoru ni dovoljeno kaditi. Nevarnost eksplozije! Tudi plini barv so lahko vnetljivi.
  Kurišca, odprta luc ali stroji, ki ustvarjajo iskre, ne smejo biti prisotni oz. jih ni dovoljeno uporabljati.
• Jedi in napitkov ne hranite ali uživajte v delovnem prostoru. Plini barv so zdravju škodljivi.
• Delovni prostor mora biti vecji od 30~m^3 in zagotovljen mora biti zadosten pretok zraka pri brizganju in susenju.
• Ne brizgajte proti vetru. Pri brizganju gorljivih oz. nevarnih snovi za brizganje dosledno upostevajte dolocila lokalnega policijskega oddelka.
  V povezavi s tlačno gibko cevjo iz PVC ne delajte z mediji, kot so beli špirit, butilni alkohol in metilen klorid. Ti mediji unicijo tlačno gibko cev.
• Delovni prostor mora biti locen od kompresorja, takoda ne more priti v direktni stik z delovno snovjo.

Delos tlačnimi posodami

Kdor dela stlachno posodo, jo mora vzdrrzevati v ustreznem stanju, ustrezno delati z njo, nadzorovati, nemudoma izvesti potrebna vzdrrzevalna dela in popravila in v skladu z razmerami sprejeti potrebne varnostne ukrepe.

• Nadzorni organ lahko v posamičnemprimeru odredi potrebne nadzorne ukrepe.
  Tlacne posode ni dovoljeno uporabljati, ce ima pomanjklivosti, zaradi katerih so ogrozeni zaposleni ali tretje osebe.
  Pred vsako uporabo preverite tlačno posodo, ce je rjasta in poškodovana. Kompresorja ni dovoljeno uporabljati s poškodovano ali rjasto tlačno posodo. Če opazite poškodbe, se obrnite na servisno delavnico za stranke.

Varnostne napotke skrbno shranite.

Preostalo tveganje

Upostevajte dolocene vzdrrzevalne in varnostne napotke v navodilih za uporabo.

Pri delu bodite vedno pazljivi in poskrbite, da so druge osebe na varni razdalji od vašega delovnega mesta.

Tudi pri pravilni uporabi naprave obstaja vedno doloceno preostalo tveganje, ki ga ni mogoce izključiti. Na podlagi vrste in konstrukcije naprave je mogoce dolociti naslednje možne nevarnosti:

• nenameren zagon izdelka,
• Poškodbe sluha, Če uporabnik ne nosi predpisane zašcite za sluh.
  Umazani delci, prah ipd. lahko kljub nosenju zašcitnih očal pridejo v vaše oči ali se sprimje va-sega obraza.
  Vdihavanje delcev, ki se dvigajo.

6. Tehnicni podatki

Omrežni priključek	230 V ~ 50 Hz
Motorna moč	1100 W maks. 1500 W
Način delovanja S1
Število vrtljajev kompresorja 2850 min	-1
Prostornina tlacne posode 50 l
Delovni tlak pribl. 8 barov
Teor. Sesalna moč	pribl. 220 l/min
Dejanska prostornina pri 1 bara	pribl. 158 l/min
Vrsta zaščite IPX2

Teža naprave pribl. 30 kg

Olje (15W 40) pribl. 0,25 l

Največja višina postavitve (n. v.) 1000 m

Vrednosti emisij hrupa so bile ugotovljene v skladu z EN ISO 3744.

Nosite zašcito za sluh.

Zaradi vpliva hrupa lahko oglusite.

Opozorilo: Hrup ima lahko hude posledice za vase zdravje. Ce hrup stroja prekorači 85 dB, uporabljajte ustrezno zašcitio za sluh.

Nivo zračne moči LwA	93 dB
Raven hrupa LpA	70,5 dB
Negotovost KwA/pA	2,39 dB

7. Pred zagonom

Pred priklujcitvjo se prepričajte, da se podatki na tipski plošćici ujemajo s podatki o elektricnem omrežju.
Pred prvim zagonom odstranite transportni cep (F) in ohišje Čpalke kompresorja napolnite z oljem, kot je opisano v točki 8.4.
- Preverite napravo, ce je utrpela poskodbe pri transportu. Morebitne poskodbe takoj sporočite transportnemu podjetju, ki je dostavilo kompresor.
- Kompresor je treba postaviti v blizini porabnika.
- Izogibati se je treba dolgim vodom za zrak in kratkim dovodom (kabelski podaljšek).
- Pazite, da je vsesani zrak suh in brez prahu.
- Kompresorja ne postavlajte v vraznem ali mokrem prostoru.
- Kompresor je dovoljeno uporabljati samo v primernih prostorih (dobro prezračevani, temperatura okolice od +5^ do 40^ ). V prostoru ne sme biti prahu, kislin, hlapov, eksplozivnih ali vnetljivih plinov.
- Kompresor jeprimeren za uporabo v suhih prostoorih. V območijh, kjer se dela z brizgajoco vodo, uporaba ni dovoljena.
Pred zagonom morate preveriti raven olja v ohisju crpalke kompresorja.
- Kompresor je dovoljeno na prostem uporabljati samo kratek cas v suhih razmerah.
- Kompresor mora biti vedno suh in po koncanem delu ne sme ostati na prostem.

8. Zgradba in upravljanje

Pozor!

Pred zagonom obvezno v celoti montirajte napravo!

8.1 Namestitev koles (slika 3)

• Da pritrdite kolesa (12), najprej potisnite podložko z osnim sornikom skozi kolo. Nato na notranji del kolesa dodajte podložko in šestrobo matico. Matico privijte z roko, dokler kolesa veci mirozno obračati.
• Enoto kolesa potisnite skozi jeziček pod rezervoor.
• Pritrdite ga s podložko, varnostno podložko in matico ter ga trdno privijte.
• Ponovite ta postopek za drugo kolo.

8.2 Namestitev oporne noge (slika 4)

• S prilożenimi vijaki, podložkami in maticami pritrdite gumijaste noge na jeziček na spodnji sprednji strani rezervoarja.

8.3 Montaža zračnegafiltra (sl.6)

• Opozorilo: Zračni filter je treba namestiti pred prvo uporabo. Delovanje brez zračnegafiltra poškoduje kompresor in razveljavi garancijo.
• Odstranite transportni Čep (G) in privijte zracni filter (15) v napravo.

8.4 Zamenjava transportegaPokrova (E) (sl. 5)

• Odstranite transportniPokrov (E) odprtine za polnjenje olja (F).
• Priloženo olje za kompresor nalije v ohišje Črpalke kompresorja in vstavite priložen zaporni Čep za olje (14) v odprtino za polnjenje olja (F).
  Vokencu (16) preverite raven olja. Raven olja mora biti znotraj rdecega kroga.

• Kompresor je opremljen z elektrichnim vodom z varnostnim vticem. Tega je mogoce prikljuciti na vsako varnostno vticnico 230 V~ 50 Hz, ki je zašcitena z varovalko 16 A.
  Pred zagonom pazite, da se omreznapetost ujema z delovno napetostjo in mojo stroja na plošcici s podatki.
• Dolgi dovodi ter podaljiški, kabelski bobni itd. povzrocijo upd napetosti in lahko preprecijo zagon motorja.
• Pri nizkih temperaturah pod +5^ je zagon motorja ogrozen zaradi tezke gibljivosti.

8.6 Stikalo za vklop/izklop (sl. 7)

• Za vklop kompresorja stikalo za vklop/izklop (3) povlecite navzgor. Za izklop stikalo za vklop/izklop potisnite navzdol.

8.7 Nastavitev tlaka: (sl. 1, 2, 8)

Z regulatorjem tlaka (5) nastavite tlak na manometru (7).
- Nastavljen tlak lahko sprostite na hitri spojki (6).
- Na manometru (4) odčitajte tlak kotla.

8.8 Nastavitev tlačega stikala (slika 1)

Tlacno stikalo (2) je tovarnisko nastavljeno.
Vklopni tlak prbl. 6 barov
Izklopni tlak prbl. 8 barov

8.9 Zašcitno termicno stikalo

Zašćitno termično stikalo je vgrajeno v napravo.

Ce se zašcitno termicno stikalo sproži, storite naslednje:

• Izvlecite omrežni vtio.
• Pocakajte pribl. dve do tri minute.
  Znova prikljucite naprvo.
• Ce se naprava ne zažene, ponovite postopek.
• Ce se naprava še vedno ne zažene, jo znova izklopite in vklopite s stikalom za vklop/izklop (16).
• Ce ste izvedli vse zgornje korake in naprava kljub temu ne deluje, se obrite na našo servisno sluzbo.

9. Elektrichi priključek

Namešćeni elektromotor je priključen, takao de je pripravljen za uporabo. Priključek ustreza zadev-nim standardom VDE in DIN. Omrežni priključek in uporabljen podaljševalni vod na strani kupca morata ustrezati predpisom.

Pri delu z brizgalnimi napravami in razprilci kot tudi pri zacasni uporabi na prostem mora biti napravanujno prikljucena v zašcitno stikalo na okvarni tok s sprožilnim tokom 30mA ali manj.

Pomembni napotki

Pri preobrenitvi motorja se ta samodejno izklopi. Po dolocenem casu hlajenja (razlicni casi) lahko motor znova vklopite.

Poskodovan elektricni priključni vod.

Na elektrichnih priključnih vodih pogosto nastanejo poškodbe izolacije.

Vzroki za to so lahko:

• Otiszcanci, ce priključne vode speljete skozi okna ali reže vrat.
• Pregibi zaradi nepravilne pritrditve ali vodenja priključnihvodov.
• Rezi zaradi voznje preko priključnih vodov.
• Poškodbe izolacije zaradi iztrganja iz stenske vtičnice.
• Pretrgana mesta zaradi staranja izolacije.

Takih poskodovanih elektricnih priključnih vodov ne smete uporabljati, ker so zaradi poskodb izolacije smrtno nevarni.

Redno preverjaje, ce so elektrichi priključni vodi poskodovani. Pri tem pazite, da priključni vod pri preverjanju ne bo visel na napajalnem omrežju. Elektrichi priključni vodi morajo ustrezati zadevnim dolocilom VDE in DIN. Uporabljaje samo priključne vode z oznako »H05VV-F«.

Po predisih mora biti oznaka tipa priključega voda natisnjena na njem.

Motor na izmenični tok:

• Omrežna napetost mora biti 230V
• Podaljsevalni vodi do dolzine 25 m morajo imeti precni prerez 1,5 kvadratnegamilimetra.

Priključevanje in popravila elektricne opreme lahko izvajao samo elektrárji.

V primeru povpraševanja morate navesti spodnje podatke:

• Vrsta toka, ki napaja motor
  Podatki tipske plošće stroja
• Podatki na tipski plošćić motorja

Ce je omrežni priključni vod tega izdelka poskodovan, ga je treba zamenjati s posebej pripravljenim omrežnim priključnim vodom, ki ga lahko nabavite pri proizvajalcu ali pri njegovi sluzbi za stranke.

10. Čišćenje vzdřevanje in skladisćenje

Pozor!

Pred vsemi cišćenji in vzdřevalnimi deli izvlecite omrežni vtč! Nevarnost telesnih poskodb zaradi udarov toka!

Pozor!

Počakajte, da se naprava popolnama ohladi! Nevar-nost opeklin!

Pozor!

Pred vsemi ciščenji in vzdřevalnimi deli sprostite tlak iz naprave! Nevarnost poškodbe!

10.1 Cischenje

• Na napravi mora biti Čim manj prahu in umazanije. Zdrgnite napravo s Čisto krpo ali jo izpi Hajte s stisinjenim zrakom pod nizkim tlakom.
• Priporočamo, da napravo očistite negosredno po vsaki uporabi.
• Napravo redno Čistite z vlažno krpo in malo mazalnega mila. Ne uporabljaje Čistil ali topil, ker lahko poskodujejo plasticne dele naprave. Pazite, da vnotranjost naprave ne vdre voda.
  Pred cischenjem kompresorja je treba odklopiti gibkocev in orodja za brizganje. Kompresorja ni dovoljeno cistiti z vodo, topili ali podobnim.

10.2 Vzdrževanje tlačne posode (slika 1)

Pozor! Da bo tlačna posoda (11) ochranila uporab-nost, morate po vsaki uporabi izpustiti kondenzat, takdo odprete izpustni vijak (10).

Pred tem sprostite tlak kotla (glejte 10.7.1).

Izpustni vijak odprete tak, da ga obračate v levo (smer gledanja od spodnje strani kompresorja proti vijaku), da lahko kondenzat v celoti izteče iz tlacne posode. Za tem ponovno privijte izpustni vijak (obračanje v desno). Pred vsako uporabo preverite tlacno posodo, Če je rjasta in poškodovana.

Kompresorja ni dovoljeno uporabljati s poskodovano ali rjasto tlačno posodo. Če opazite poskodbe, se obrinite na servisno delavnico za stranke.

Pozor!

Kondenzat iz tlačne posode vsebuje ostanke olja. Kondenzat odstranite na okolju prijazen nacin na ustreznem zbirnm mestu.

Navodila za odstranjevanje kondenzirane vode

Odstranite kondenzirano vodo v skladu z lokalmimi in državnimi okoljskimi predpisi. Pazite, da ne odteče v kanalizacijo.

10.3 Varnostni ventil (sika 2)

Varnostni ventil (8) je nastavljen na Najvisji dovoljen tlak tlacne posode. Varnostnega ventili ni dovoljeno premikati ali odstraniti geznegara varovala (8.2) med izpustno matico (8.1) in njenimPokrovom (8.3).

Da varnostni ventil pravilno deluje, ko je potrebno, ga je treba aktivirati na vsakih 30 obratovalnih ur oziroma najmanj 3-krat letno. Za odpiranje obrite perforirano izpustno matico (8.1) v nasprotni smeri urinega kazalca in nato drog ventila rocno povlecite cz izpustno matico (8.1) navzven, da opprete izpust varnostega ventila. Ventil nato slišno izpusti zrak.

Na koncu znova zategnite odtočno matico v smeri urinega kazalca.

10.4 Redno preverjaje raven olja (slika 5)

Postavite kompresor na ravno povrsino.

Raven olja mora biti med oznakama MAX in MIN v kontrolnem okencu za olje (16).

Menjava olja: Priporoceno olje: SAE 15W 40 ali enakovredno olje.

Prvo poljenje je treba zamenjati po prvih 10 obratovalnih urah. Nato je treba vsakih 50 obratovalnih ur izpustiti olje in napolniti novo.

10.5 Menjava olja (sl. 1, 5)

Izklopite motor in izvolecite omrežni vtic iz vticnic. Odstranite zaporni cep za olje (14). Ko ste izpustili morebiten zračni tlak, lahko odvjete izpustni vijak za olje (17) na Črpalki kompresorja.

Da olje ne bo nenadzorovano iztekalo, podstavite manjso kovinski posado in olje prestrezite vanjo. Ce olje ne iztece v celoti, priporocamo, da kompresor nikoliko nagnete. Ko olje iztece, znova vstavite izpustni vijak za olje (17).

Staro olje zavrzite na primernem zbirnem mestu za izrabljeno olje.

Za dolivanje ustrezne količine olja pazite, da bo kompresor stal na ravni povrsini.

Napolnite novo olje v odprtino za polnjenje olja (F), dokler raven olja ne doseze Najvecje koliçine. Ta je označena z rdečo točko na kontrlnem okencu za olje (16). Ne prekoračite majvecje koliçine polnjenja. Prekomerno polnjenje lahko poskoduje napravo. Zaporni Čep za olje (14) znova vstavite v odprtino za polnjenje olja (F).

10.6 Cischenje sesalnegafiltera (sl. 1, 6, 10)

Sesalni filter preprečuje vsesavanje prahu in nečistoc.

Ta filter je treba očistiti vsakih 300 obratovalnih ur. Zamašen sesalni filter močno zmanjsuje učinkovitost kompresorja.

Odstranite sesalni filter (2x), tak da odvijete vijk (D).

Nato smemitePokrov filtra A).Zdaj lahko odstranite zračni filter (C).Previdno iztepit e zračni filter (C),pokrov filtra (A) in ohišje filtra (B).Te sestavn dele morate nato spihati s stisjenim zrakom (priib.3 bare) in jih namestiti v obratnem vrstnem redu.

10.7 Skladiščenje

Pozor!

Izvlecite omrežni vtic, prezračite napravo in vsa priključena pnevmatska orodja. Kompresor odložite takto, da ga nepooblascene osebe ne morejo uporabljati.

Pozor!

Kompresor shranite samo v suhem okolju, ki ni dostopno nepooblascenim osebam. Ne zvračajte ga, shranite ga samo v stojecem položaju! Olje lahko izteče!

10.7.1 Sprošanje nadtlaka

Nadtlak sprostite iz kompresorja tako, da izklopite kompresor in porabite stisjen zrak, ki je še v tlacni posodi, npr. z orodjem za stisjen zrak v prostem teku ali s pistolo za izpihovanje.

10.8 Informacije o servisu

Upostevajte, da so pri tem izdelku sledeci deli podvr- zeni obrabi, ki izhaja iz uporabe, ali naravni obrabi oz. so sledeci deli potrebni kot potrošni material. Obrabni deli*: Zračni filter

Napotki glede zakona o elektrichnih in elektronskih napravah

Stare elektricne in elektronske naprave ne sodijo med gospodinjske, pač pa jih morate zavreci oz. oddati na zbirno mesto ločeno!

• Stare baterije in akumulatorje, ki niso fiksno vgrajeni v staro napravo, je treba pred oddajo na zbirno mesto odstraniti brez unicenja component! Navodila za njihovo odstranjevanje ureja zakon o baterijah.
• Lastnik oz. uporabnik elektricnih in elektronskih naprav je zakonsko zavezan, da stare naprave po njihovi uporabi odda.
• Končni uporabnik nosi odgovornost za brisanje svojih osebnih podatkov na stari napravi, ki joŽeli zavreči!
• Simbol prečrtanega smetnjaka pomeni, da elektric-nih in elektronskih naprav ne smete odlagati med gospodinjske odpadke.

• Elektricne in elektronske naprave lahko brezplačno oddate na naslednjih mestih:

• Javno-pravna mesta za odstranjevanje opadkov oz. zbirna mesta (npr. komunalna podjetja).

• Prodajna mesta elektricnih naprav (stacionarna in spletna), ce so trgovci zavezani k prevzemanju starih naprav ali to ponujajo brezplačno.
• Do tri stare elektricne naprave na vrsto naprave, z dolzino stranice najvec 25 centimetrov, lahko brez predhodnega nakupa nove naprave od proizvajalca oddate pri njem ali na drugem pooblascenem zbirnem mestu v vaşi blizini.

• Ostale proizvajalceve in trgovceve dodatne pogoje za prevzem najdete pri posamezni servisni sluzbi.

• Če proizvajalec dostavi novo elektricno napravo v zasebno gospodinjstvo, lahko končni uporabnik na zahtevo narovi brezplačen prevzem stare elektricne naprave. Povežite se s servisno službo proizvajalca.

• Te izjave veljajo le za naprave, ki so namescene in prodane v državah Evropske unije in so predmet evropske direktive 2012/19/EU. V državah izven območja Evropske unije lahko veljajo drugačna dolovi-la za odstranjevanje starih elektrichnih in elektronskih naprav med opadke.

Več informacij o odlaganju iztrošene naprave med odpadke izveste pri lokalni skupnosti ali občinski upravi.

Goriva in olja

Pred odstranjevanjem naprave med oepadke je treba rezervaar za gorivo in rezervaar za motorno olje izprazniti!
Gorivo in motorno olje ne sodita med gospodinjske, pač pa ju morate zavreči oz. oddati na zbirno mesto ločeno!
- Prazne posode za olje in gorivo je treba zavreci okolju prijazno.

12. Pomoc pri motnjah

Motnja Morebiten vzrok Ukrep
Kompresor se ne zažene.	Kompresor se ne zažene.	Preverite kabel, omrežni vtič, varovalko in vtičnico.
	Omrežna napetost je prenizka.	Izogibajte se predolgim kabelskim podaljškom. Uporabite kabelski podaljšek z zadostnim presekom Žil.
	Zunanja temperatura je prenizka.	Kompresorja ne uporabljajte pod +5 °C zunanje temperature.
	Motor je pregret.	Počakajte, da se motor ohladi, in po potrebi odpravite vzrok pregretja.
Kompresor deluje, vendar ni tlaka.	Varnostni ventil (8) ne tesni. Zamenjajte varnostni ventil (8).
	Tesnila so zanič.	Preverite tesnila, specializirana delavnica naj zamenja okvarjena tesnila.
	Izpustni vijak za kondenzat (10) ne tesni.	Z roko zategnite vijak. Preverite tesnilo na vijaku in ga po potrebi zamenjajte.
Kompresor deluje, na manometru je prikazan tlak, vendar orodja ne delujejo.	Spoji gibke cevi so netesni.	Preverite gibko cev za stisjen zrak in orodja ter jih po potrebi zamenjajte.
	Hitra spojka je netesna.	Preverite hitro spojko in jo po potrebi zamenjajte.
	Na regulatorju tlaka (5) je nastvljen prenizek tlak.	Bolj odprite regulator tlaka.

Seadmel olevate sumbolite selgitus

4. Namenska upotreba

1 Radno mesto drzite uredno

Nosite štitnike za uši.

Dejstvo buke moze da dovede do gubitka sluha.

Motor naizmenične struje:

Mrezninapon mora biti 230V
Produzni kablovi duzine do 25 m moraju biti poprechnog preseka od 1,5 kvadrtnih milimetara.

Ocitne pomanjklivosti je potrebno naznaniti 8 dni po prejemu blaga, v nasprotnem primeru izgubi kupec vse pravice do garancije zaradi takshin pomanjklivosti. Za nase naprave dajemo garancijo ob pravilni uporabi za cas zakonsko dolocenega roka garancije od predaje in sicer na taksen naclin, da vsak del naprave brezplaacno nadomestimo, za katerega bi se v tem roku izkazalo, da je zaradi slabega materiala ali slabe izdelave neoporaben. Za dele, ki jih sami ne izdelujemo, jamcimo samo toliko, kolikor zaheva garancija drugih podjetij. Stroski za vstavljanje novih delov nosi kupec. Zahteve za spreminanja in zmanjsanje ter ostale zahtve za nadomestilo skode so izkjučene.

Garantie DE
