HC54 - Kompressor SCHEPPACH - Gratis brugsanvisning og manual

Produkttype	Luftkompressor
Mærke	Scheppach
Model	HC54
Vægt	30 kg
Strømforsyning	230 V ~ 50 Hz
Motorkraft	1100 W (max 1500 W)
Tankkapacitet	50 L
Maks. arbejdstryk	8 bar
Teoretisk sugekapacitet	220 L/min
Effektiv kapacitet ved 1 bar	158 L/min
Motorolie type	SAE 15W40, 0,25 L
Lydeffektniveau (LwA)	93 dB
Lydtryksniveau (LpA)	70,5 dB
Beskyttelsesklasse	IPX2
Hovedfunktioner	Trykluftgenerering til pneumatiske værktøjer, oppumpning, maling, blæsning
Sikkerhed	Sikkerhedsventil, pressostat indstillet til 6/8 bar, termisk beskyttelse, HFI-afbryder 30 mA anbefales
Vedligeholdelse	Daglig aftapning af kondensvand, kontrol af olieniveau, rengøring af luftfilter hver 300 timer
Sliddele	Luftfilter
Omgivelsestemperatur ved brug	+5 °C til +40 °C
Maks. højde over havets overflade	1000 m
Garanti	Lovbestemt, defekte dele udskiftes gratis

Ofte stillede spørgsmål - HC54 SCHEPPACH

Hvad er det maksimale arbejdstryk for Scheppach HC54 kompressoren?

Det maksimale arbejdstryk er ca. 8 bar. Pressostaten er fabriksindstillet til at stoppe ved 8 bar og genstarte ved 6 bar.

Hvilken type olie skal bruges, og hvordan kontrolleres niveauet?

Brug SAE 15W40 olie (ca. 0,25 L). Niveauet kontrolleres via olieglasset (16): det skal være inden for den røde cirkel. Aftap olie hver 50 driftstimer.

Hvordan tappes kondensvandet fra tanken?

Efter hver brug, lad den køle af, trykaflast, og åbn derefter aftapningsskruen (10) ved at dreje mod uret. Kondensvandet løber ud. Luk skruen igen. Kondensvandet indeholder olierester; bortskaf det på en opsamlingsplads.

Hvad gør jeg, hvis kompressoren ikke starter?

Kontroller først kablet, stikket, sikringen og stikkontakten. Hvis spændingen er for lav, undgå for lange forlængerledninger. Hvis temperaturen er under +5 °C, kan start være vanskelig. Hvis motoren overopheder, lad den køle af. Hvis problemet fortsætter, kontakt kundeservice.

Hvordan rengøres kompressorens luftfilter?

Afbryd apparatet. Fjern luftfilteret (15) ved at skrue skruen (D) ud. Rengør filteret (C) ved at banke det forsigtigt, og blæs det derefter rent med trykluft (ca. 3 bar). Saml i omvendt rækkefølge. Udfør denne operation mindst hver 300 driftstimer.

Kan jeg bruge kompressoren udendørs?

Kompressoren kan kortvarigt bruges udendørs under tørre forhold, men må ikke udsættes for regn eller fugt. Placer den på en plan og tør overflade. Brug den ikke i regnvejr.

Hvordan indstilles udgangstrykket?

Brug trykregulatoren (5) til at justere trykket, aflæst på manometeret (7). Det indstillede tryk vises ved hurtigkoblingen (6). Tanktrykket vises på manometeret (4).

Hvilke værktøjer kan jeg bruge med denne kompressor?

Kompressoren kan forsyne pneumatiske værktøjer, der kræver op til ca. 158 L/min ved 1 bar, såsom dækpumpe, blæsepistol, malingssprøjte osv. Overskrid ikke det maksimale arbejdstryk.

Hvad gør jeg, hvis termobeskyttelsen udløses?

Træk stikket ud, vent 2-3 minutter, og sæt det i igen. Hvis apparatet ikke genstarter, gentag proceduren. Hvis problemet fortsætter, kontakt kundeservice.

Hvordan testes sikkerhedsventilen?

Sikkerhedsventilen (8) skal aktiveres hver 30 driftstimer eller mindst 3 gange om året. Åbn aftapningsmøtrikken (8.1) ved at dreje mod uret, træk derefter i stangen for at slippe luften ud. Spænd derefter møtrikken igen.

BRUGSANVISNING HC54 SCHEPPACH

5. Sakerhetsanvisningar

-Bär harnat om du har langt hare.

Om Produkten natanslutningskabel skadas maste den bytas ut mot en speziellt forberedd natanslutningskabel som finns hos tillverkaren aller dennes kundservice.

Forklaring til symbolerne på maskinen

Symbolerne i dette manual skal henlede din opmærksomhed på eventuelle risici. Det er vigtigt, at du forstår sikkerhedssymbolerne og forklaringerne i forbindelse med symbolerne. Selve advarslerne afhjælper ikke risici og kan ikke erstatte korrekte foranstaltninger til forebyggelse af ulykker.

	Advarsel - Læs brugsanvisingen for at reducere risikoen for personskader.
	Brug horeværn. Støjpåvirkning kan føre til høretab.
	Brug støvmaske. Nær der arbejdes med træ og andre materialer, kan der opstå sundhedsfarligt støv. Asbestholdigt materialemökke bearejdes!
	Brug beskyttesbriller. Gnister, der opstår under arbejdet, eller splinter, spåner og støv, der springer ud afprodukter, kan forårsage synstab.
	Advarsel mod varme overflader.
	Advarsel mod elektrisk spænding!
	Advarsell! Produktet er udstyret med en automatiseret startstyring. Hold fremmede på afstand,;nærprodukter er i drug!
	lagtag advarsels- og sikkerhedsforskrifter!
	Udsæt ikke maskinen for regn. Maskinenmö kun placeres, opbevares og benyttes i tørremgivelser.
	Abn ikke hanen, før luftslangen er tilsluttet.
	Maskinenmö kun benyttes med lukket afdækningshætte.
	Produkt opfylder gældende EU-direktiver.
	Produkt opfylder gældende serbiske direktiver.

1. Indledning 216
2. Apparatbeskrivelse (fig. 1 - 10). 216
3. Leveringsomfang 216
4. Tilsigtet brug 217
5. Sikkerhedsforskrifter 217
6. Tekniske data 219
7. Før ibrugtagning 220
8. Opbygning og betjening 220
9. Elektrisk tilslutning 221
10. Rengoring, vedligeholdelse og opbevaring 222
11. Bortskaffelse og genanvendelse 223
12. Afhjaelpning af fejl 224
13. Overensstemmelseserklaering 290

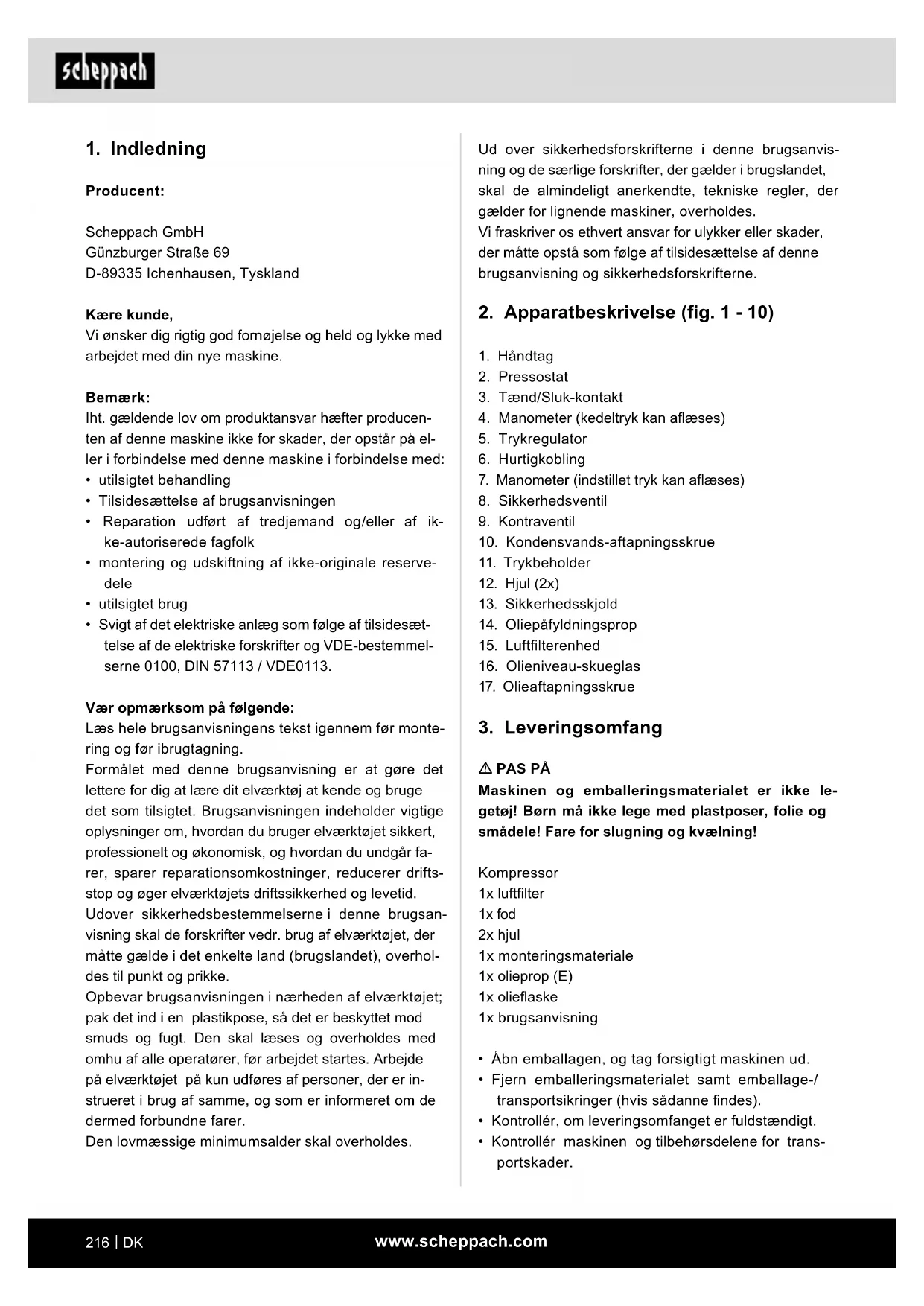

1. Indledning

Producent:

Scheppach GmbH

GünzburgerstraBe 69

D-89335 Ichenhausen, Tyskland

Kaere kunde,

Vi ønsker dig rigtig god fornøjelse og held og lykke med arbejdet med din nye maskine.

Bemärk:

Iht. geldende lov om Produktsvar hæfter producenten afijke maskine ikke for skader, der opstå på ell er i forbindelse medijke maskine i forbindelse med:

• utilsigtet handling
• Tilsidesættelse af brugsanvisningen
• Reparation udførf at tredjemand og/eller af ikke-authoriserede fagfolk
• montering og udskiftning af/DDke-originale reservedele
• utilsigtet brug
• Svigt af det elektriske anlæg som følgé af tilssidesætelse af de elektriske forskrifter og VDE-bestemmelserne 0100, DIN 57113 / VDE0113.

Vae opmaerkso pa falgende:

Læs—hele brugsanvisingens tekst igennem før montering og før ibrugtagning.

Formålet med这几个brugsanvisning er at gore det lettere for dig at lere dit elværktøj at kende og bruge det som tilsigtet. Brugsanvisningen indeholder vigtige optysninger om, hvordan du bruger elværktøjet sikkert, professionelt og økonomisk, og hvordan du undgår fær, sparer reparationsomkostninger, reducerer driftsstop og oger elværktøjets driftssikkerhed og levetid.

Udover sikkerhedsbestemmelsene i dette brugsanvising skal de forskrifter vedr. brug af elværktoget, der matte gæle i det enkelte land (brugslandet), overholdes til punkt og prikke.

Opbevar brugsanvisingen i nærheden af elværktøjet; pak det ind i en plastikpose, sa det er beskyttet mod smuds og fugt. Den skal læses og overholds med omhu af alle operatører, for arbejdet startes. Arbejde pa elværktøjet pa kun udfores af personer, der er instrueret i brug af samme, og som er informeret om de dermed forbundne farer.

Den lovmaessige minimumsalder skal overholds.

Ud over sikkerhedsforskrifterne i donne brugsanvis- ning og de saerlige forskrifter, der gelder i brugslandet, skal de almendelig t anerkendte, tekniske regler, der gelder for lignende maskiner, overholds.

Vi fraskriver os ethvert ansvar for ulykker erler skader, der matte opsta som folge af tilsidesættelse af denen brugsanvisning og sikkerhedsforskrifterne.

2. Apparatbeskrivelse (fig. 1 - 10)

1. Handtag
2. Pressostat
3. Tænd/Sluk-kontakt
4. Manometer (kedeltryk kan aflaeses)
5. Trykregulator
6. Hurtigkobling
7. Manometer (indstillet tryk kan aflaeses)
8. Sikkerhedsventil
9. Kontraventil
10. Kondensvands-aftapningsskrue
11. Trykbeholder
12. Hjul (2x)
13. Sikkerhedsskjold
14. Oliepafyldningsprop
15. Luftfilterenhed
16. Olieniveau-skueglas
17. Olieaftapningsskrue

3. Leveringsomfang

PASPA

Maskinen og emballeringsmaterial et er/DDle! Born ma icke lege med plastposer, folie og smadele! Fare for slugning og kvaelning!

Kompressor

1x luftfilter
1x fod
2x hjul
1x monteringsmateriale
1x olieprop (E)
1x olieflaske
1xbrugsanvisining

• Abn emballagen, og tag forsigtigt maskinen ud.
• Fjern emballeringsmaterialiet samt emballage-/ transportsikringer (hvis sadness findes).
• Kontroller, om leveringsomfangent er fuldstændigt.

• Kontroller maskinen og tilbehørsdelene for transportskader.

• Opbevar sá vikt muligt emballagen frem til udløbet af garantiperioden.

4. Tilsigtet drug

Kompressoren bruges til at generere trykluft til trykluftdrevne værktøjer, som kan benyttes med en luftmaengde på op til ca. 158 l/min. (f.eks. dækluftpumper, udblænsningspistoler og sprøjtepistoler).

Maskinen mä kun bruges til det tilsigtede formål. Enhver,anden form for brug falder utden for tilsigtet brug. Brugeren,ikke producenten,bærer ansvaret for materielle skader eller personskader af enchver art,der matte opsta som folge heraf.

Vær opmaerksom pa, at vores apparatet ikke er konstrueret til erhvervsmaessig, handværksmaessig eller industriel brug. Vi fraskriver os ansvaret, hvis apparatet bruges i erhvers-, handværks-ller industrivirksohmeder samt til lignende arbejde.

5. Sikkerhedsforskrifter

Pas pa! Nár der benyttes elværktoj, skal følgende principielle sikkerhedsforanstaltninger overholds for at beskytte mod elektrisk stød, kvæstelses- og brandfare. Læs alle disse anvisninger, før du bruger dette elværktoj, og opbevar sikkerhedsanvisningerne et godt og sikkertsted.

Pas pa! Nár davon kompressor bruges, skal følgende principielle sikkerhedsforanstaltninger overholdes for at beskytte mod elektrisk stød, kvæstelses- og brandfare.

Laes og falg disse anvisninger, for du bruger maskinen.

Sikkert arbejde

1 Hold dit arbejdsområde i orden - Uorden på arbejdsområdet kan fore til uheld.

2 Tag højde for pavirkninger udefra - Udsæt ikke elværktøj for regn. - Brug ikke elværktøj i fugtige aller våde omgivelser. Fare pga. elektrisk stød! - Sørg for god belysning af arbejdsområdet. - Brug ikke elværktøj, hvor der er fare for brand ell-ler eksplosion.

1. Beskyt dig mod elektrisk stød - Sorg for, at kroppen ikkekommen i berøring med jord forbundne dele (f.eks. rør, radiatorer, elektriske komfurer, koleskabe)

4 Børn skal holds pa afstand! Undlad at lade andre personer rere ved værktog jet og kablet; sorg for at holde dem pa afstand af arbejdsomraret.

5 Opbevar elværktj, der ikke er i brug, et sikkert sted - Ubrugte elværktjoer bør opbevares et tort sted, der skal vare aflast, aller som befinder sig hoot oppe; dette sted skal vare uden for boRs rækkevidde.

6 Overbelast ikke dit elværktøj - De arbejde bedre ogmere sikkert i det angivne ydelsesområde.

7 Brug egnet toj -BrugIkkevidt toj eller smykker, de kan blive trukket ind af bevegelige dele. -Til udendors arbejde anbefales det at bruge gummihandsker og skridsikkert fodtoj. Beskyt langt hare under harnet.

8 Brug ikke kablet til formal, det ikke er beregnet til - Brug ikke kablet til at trække stikket ud af stikdåsen med. Beskyt kablet mod varme, olie og skarpe kanter.

9 Plej dine værktøjer med omhu - Hold kompressoren ren, sa arbejdet med den bliver godt og sikkert.

-Folg vedligeholdelsesforskifterne.

• Kontroller elværktjets til Slutningsledning med regelmæssige mellemrum, og faden udskiftet af en anerkendt fagmand, hvis den skulle blive beskadiget.

• Kontroller forlengerkablerne med jævne mellerum, og udskift dem, hvis de er beskadiget.

10 Træk stikket ud af stikkontakten -Nar elværktoget ikke er i brug,for vedligeholdelse, og nár værktjoer som f.eks. savklinge, bor, fræser skiftes.

11 Undgå utilsigtet start - Kontroller, at kontakten er slukket, nr stikket sættes i stikdåsen.

12 Brug forlaengerledninger til omrader udendors -Til udendors arbejde ma der kun bruges forlaengerkabler, der er godkendt og mærket hertil. -Brug kun kabeltromlen i afrullet tilstand.

13 Vær altid opmaerksom -Vær opmaerksom pa, hvad du laver. Udfor arbejdet med fornuft. Brug ikke elværktøjet, hvis du erukoncentreret.

14 Kontroller elværktoget for eventuelle beskadigelser

• Før fortset brug af elværktoget skal beskyttelses-anordninger erler let beskadigede dele unders-ges med omhu for at sikre, at de fungerer korrekt og som tilsigtet.
• Kontroller, om de bevægelige dele fungerer fejflrit og ikke sidder i klemme, aller om dele er beskadiget. Alle dele skal ære monteret rigtigt og opfylde alle betingelser for at sikre en korrekt drift af elværktøjet.
  -Beskadigede beskyttermesskaerme og dele skal repareres ell er udskiftes pa et anerkendt profes-sionelt varksted, medmindre andet er angivet i brugsanvisingen.
• Beskadigede kontakter skal erstattes pa et kundeservicevarksted.
• Brug不解 defekte aller beskadigede tilslutningsledninger.
• Brug/DD: elværktj, hvis kontakt icke kan taendes og slukkes.

15 Fä elværktøjet repareret af en autoriseret elektriker

• Dette elværktj er i overensstemmelse med de gældende sikkerhedsbestemmelse. Reparationer mA kun udfores af en uddannet elektriker, og der skal bruges originale reservedele; ellers kan der opsta uheld for brugeren.

16 Pas pà!

• Af hensyn til egen sikkerhed ma der kun benyttes tilbehør og ekstraudstyr, som er angivet i brugsanvisningen aller anbefaletller angivet af producenten.
• Brug af værktjoer eller tilbehør, som ikke er anbefalet i brugsanvisningen aller i kataloget, kan medføre fare for personskade for operatoren.

17 Stoj

• Under brug af kompressoren skal der benyttes horeværn.

18 Udskifting af tilslutningsledning

• Hvis tilstuntingsledningen bliver beskadiget, skal den udskiftes af producenten ell er en autoriseret elektriker for at forebygge risici. Fare pga. elektrisk stød!

19 Oppumping af daek

• Kontroller dæktrykket umiddelbart after fyldningen ved hjælp af at egnet manometer, fx pa entankstation.

20 Kompressorer til brug pa veg anvendt i bygge-pladsdrift

• Kontroller, at alle slanger og armaturer er egnet til brug med kompressorens højst tilladte arbejds tryk.

21 Opstillingssted

• Kompressoren må kun opstilles pa en plan overflade.

22 Det anbefales at udstyre tilforghingslanger med et sikkerhedskabel f.eks. et stalkabel i forbindelse med tryk over 7 bar.

23 Undgå, at ledningsystemet udsættes for kraftige belastninger; dette gores ved at bruge fleksible slangetilslutninger for at undgå knæksteder.

24 Brug et fejlstrømsrelæ med en udløsningsstrøm pa 30 mA allerindre. Brug af fejlstrømsrelæ mindsker risikoen for at fæ elektrisk stød.

25 Sorg for, at oliekoleanordningerne holds rene, og at beskyttelsesudstyret holds i funkctionel stand.

1. Fare for forbraending pga. meget varm olie

2. Brug egnede beskytteseshandsker.

3. Kompressoren må aldrig benyttes i nærheden af aben ild.

4. Pas pa seks at spilde olie.

5. Ved lave temperaturer under 0^ er motorstart forbidt.

ADVARSEL! Dette elværktøj fremstiller et elektramagnetisk felt under driften. Dette felt kan under bestemte omstændigheder forringe aktive eller passive medicinske implantater. For at forringe faren for alvorlige kvæstelser eller kvæstelsemer med øden til folge anbefales det personer med medicinske implantater at gå til læge og kontakte producenten af det medicinske implantat, for elværktøj betjenes.

YDERLIGERE SIKKERHEDSFORSKRIFTER

Overhold den tilhorende brugsanvising for de re-spektive trykluftværktjoer /trykluftadaptere! Des-uden skal ffolgende generelle anvisninger iagttages.

Sikkerhedsforskrifter vdr. arbejde med trykluft og udblæsningspistoler

• Sørg for at holde tilstrækkelig afstand tilproduktet, dog mindst 2,50 m, og hold trykluftværktøj/trykluftadaptere på afstand af kompressoren under drift.
• Kompressorpumpe og ledninger bliver meget varme under drift. Beroring vil medfrole forbranding.
• Den Luft, der indsuges af kompressoren, skal holdes fri for urenheder, som ville kinne medfrole brand ell er eksplosion i kompressorpumpen.

• Når man løsner slangekoblingen, skal man holde fast i slangens koblingsstykke med händen. På denne måde kan man undgå persorskader pga. den tilbagespringende slange.

• Under arbejde med trykluftpistoler skal der benyttes beskyttelsesbriller. Fremmedlegemer og udblæste dele kan let forårsage persorskader.
  Under arbejde med trykluftpistolen skal der benyttes beskyttelsesbriller og andedrætsværn. Stov er sundhedsskadeligt! Fremmedlegemer og udblæste dele kan let forårsage personskader.

• Udblæsningspistolen må ikke benyttes til at blæse direkte mod personer eller til at rengøre toj på kroppen. Fare for personskade!

Sikkerhedsforskrifter ved anvendelse af sprjteog sprayadaptere (f.eks. malingsprjter):

• Hold sprøjteadapteren på afstand af kompressoren under pafyldning for at forhindre væske i atkommen i kontakt med kompressoren.
• Sprøjt aldrig med sprøjtheadapteren (f.eks. malingsprøjter) i retning mod kompressoren. Fugt kan medfore elektrisk stød!
• Der må ikke forarbejdes lak eller oplonsningsmidler med et flammepunkt under 55^ . Eksplosionsfare!
  Lak og oplosningsmidler mA ikke opvarmes. Eksplos-sionsfare!
• Hvis der forarbejdes sundhedsskadelige væsker, skal der benyttes filtreringsudstyr (ansigtsmarker) som beskyttelse. Se ögså oplysninger om beskyttelse-sforanstaltninger fra producenterne af sādanne stoffer.
• De oplysninger og mærkninger iht. den tyske forordning om farlige stoffer, der er angivet pa emballagen af det materiale, der skal forarbejdes, skal iagttages. Der skalevt. træffes yderligere beskyttelsesforanstaltninger, navligt skal der benyttes egnet toj og masker.
• Under sprøjteprocessen og i arbejdsrummet ma der ikke ryges. Eksplosionsfare! Også malingsdampe er let brændbare.
• Der mä ikke forefindes eller benyttes brandkilder, aben ild eller gnist frembringende maskiner.
• Mad og drikkevarer ma hverken opbevares aller fortæres i arbejdsrummet. Malingsdame er sundhedsskadelige.
  Arbejdsrummet skal vare storre end 30m^3 og der skal sikres tilstrakkelig luftudskiftning under sprjojt- ning og trring.
• Undgå at sprøjte mod vindretningen. Ved sprøjtning af brændbart eller farligt sprøjtematerialie skal man principielt ffolge bestemmelsene fra det lokale politi.

• I forbindelse med PVC-trykslangen ma der icke forarbejdes medier sasom mineralsk terpentin, butylalkohol og methylenchlorid. Disse medier odelaggertrykslangen.

• Arbejdsområdet skal vare adskilt fra kompressoren, sönde ikke kankommen i direktekontakt med arbejdsmediet.

Drift af trykbeholder

• När man arbejder med en trykbeholder, skal denen holdes i ordentlig stand, betjenes korrekt, overvåges, og alle nødvendige vedligeholdelses- og reparationsarbejder skal udfores uten undtagelse, ligesom der skal træffes de nødvendige sikkerhedsforanstaltninger i forhold til de givne omstændigheder.
• De tilsynshavende myndigheder kan i enkelt tilfaelde pabyde de ndvendige overvagningsforanstaltninger.
• En trykbeholder pågressive benyttes, hvis den opviser tegn på fejl og mangler, som kan bevirke, at bruger eller tredjepart udsætte for fare.
• Inden haverbrugskaltrykbeholderenkontrolleres forrust og beskadigelser.Kompressorenmaikebenyttsemed beskadigetllerustentrykbeholder.Hvisder konstateres beskadigelser,bedes man venligstkontaktekundeservice-varkstedet.

Opbevar sikkerhedsforskrifterne et sikkert sted.

Restrisiko

Overhold de foreskrevne vedligeholdses- og sikkerhedsforskrifter i brugsanvisningen.

Vær altid opmaerkoms under arbejdet, og hold uved-kommende i sikker afstand fra arbejdspladsen.

Der vil altid vare en restrisiko, der ikke kan udelukkes helt, ogå selv om produit bruges korrekt. På grundlag af maskintype og -konstruktion kan fölgende potentielle farer udgå fra maskinen:

• Utilisgitet ibrugtagning af Produktet.
• Horeskader, hvis der ikke bruges foreskrevet horeværn.
• Smudspartikler, stov osv. kan komme i ojnene ellen ansigtet, ogsa selv om der bruges beskyttesbriller.
• Indanding af ophvirvlede partikler.

6. Tekniske data

Nettilsutninq 230V 50Hz

Motoreffekt	1100 W max 1500 W
Driftsfunktion S1
Kompressorhastighed 2850 min	-1
Trykbeholdervolumen 50 l
Driftstryk ca. 8 bar
Teo. Indsugningseffekt	ca. 220 l/min
Effektiv leveringsmængde ved 1 bar	ca. 158 l/min
Beskyttelsesgrad	IPX2
Produktvægt	ca. 30 kg
Olie (15W 40)	ca. 0,25 liter
Max opstillingshøjde (m.o.h.)	1000 m

Stojemissionsværdierne er bestem i overensstemmelse med EN ISO 3744.

Brug horevaern.

• Kontroller inden tilslutningen, at dataene pa typeskiltet stemmer overens med netdataene.
  Fjern transportproppen (F) inden feste brug, og fyld kompressorpumpehuset med olie, som beskrevet i pkt. 8.4.
• Kontroller maskinen for transportskader. Meld straks evt. skader til den transportvirksomhed, som kompressoren blev leveret med.
• Kompressoren skal opstilles i nærheden af forbrugeren.
• Lange luftledninger og lange forsyningsledninger (forlaengerkabler) skal undgas.
• Indsugningsluften skal vare tør og stovfri.
• Opstil/DDekompressoreni fugtigeellvade rum.

• Kompressoren mä kun bruges i egnede rum (godt ventileret, omgivelsestemperatur +5°C til 40°C). I rummet mä der/DD ke forefindes stov, syre, dampe, eksplose erer brændbare gasser.

• Kompressoren er egnet til brug i tøre rum. Må ikke benyttes i områder, hvor der arbejdes med stænkvand.

• Inden ibrugtagning skal man kontrollere olieniveau et i kompressorpumpehuset.
• Kompressoren ma kun benyttes kortvarigt udendørs, og kun i tøre omgivelser.
• Kompressoren skal altid holdes tör og ma ikke afterlades udendørs after arbejdet.

8. Opbygning og betjening

△Paspa!

Inden ibrugtagning skal det sikres, at maskinen er monteret fuldstændigt!

8.1 Montering af hjul (fig. 3)

Nar man monterer hjulene (12), indsætter man Först en skive med hjulbolten gennem hjulet. Derefter tilføjer man en skive og en sekskantmøtrik på hjulets inderside. Nu spænder man møtrikken til med händen, til hjulet stadig kan drejes.
- Skub hjulenheden gennem lasken under tanken.
- Fastgördenne med en skive, en sikkerhedsskive og en mtrik, og spænd dem fast.
Gentagienne process for det andet hjul.

8.2 Montering af fod (fig. 4)

Gummifdderne monteres pa Iasken under tankens forside ved hjaelp af de medfolgende skruer, spendeskiver og motrikker.

8.3 Montering af luftfilter (fig. 6)

• Advarsel: Luftfilteret skal monteres før对不起 brug. Drift ut den Luftfilter ødelægger kompressoren og medforer, at garantien bortfaldo.
  Fjern transportproppen (G), og skru luftfilteret (15) fast pa enheden.

8.4 Udskiftning af transportdaksel (E) (fig. 5)

• Fjern transportdækslet (E) fra oliepafyldningsab-ningen (F).
• Fyld den medfølgende kompressorolie i kompressorpumpehuset, og indsæt den medfølgende olieprop (14) i oliepafyldningsåbningen (F).
• Kontroller olieniveauet på skueglasset (16). Olieniveauet skal vare inden for den rode cirkel.

8.5 Nettilslutning

• Kompressoren har en nettedning med sikkerhedsstik. Dette kan tilsluttes til en hvilken som helst sikkerhedsstikkontakt 230 V~ 50 Hz, som er sikret med 16 A.
• Sorg indenibrugtagning for, at netspændingen stemmer overens med driftsspændingen og med maskinydelsen pa dataskiltet.
• Lange forsyningsledninger og forlængerkabler, kabeltromler osv. forårsager spændingsfald og kan bevirke, at motoren ikke vil starte.
• Ved lave temperaturer under +5^ kan motorstart vare besværlikgjort pga. traeghed.

8.6 Taend/Sluk-kontakt (fig. 7)

• Kompressoren tændes ved at trække Tænd/ Sluk-kontakten (3) op. Den slukkes ved at trykke Tænd/Sluk-kontakten ned.

8.7 Trykindstilling: (fig. 1, 2, 8)

• Med trykregulatoren (5) indsteller man trykket pa manometret (7).
• Det indstillede tryk kan aflaeses pa lynkoblingen (6).
• På manometeret (4) kan man aflaese kedeltrykket.

8.8 Indstilling af pressostat (fig. 1)

• Pressostaten (2) er indstillet på fabrikken.
  Tændingstryk ca. 6 bar
  Slukningstryk ca. 8 bar

8.9 Termobeskyttelsasbryder

Termobeskyttelsafbryderen er indbygget i maskinen.

Man Iosner termobeskyttelsesbryderen som folger:

• Traek netstikket ud.
• Vent i ca. to til tre minutter.
• Indsaet maskinens stik igen.
• Skulle maskinen—arende, gents processes.
• Hvis maskinen stadig ikke starter, skal man slukke og taende den på Taend/Sluk-kontakten (16).
• Hvis man har udført alle ovenstaende trin, og maskinen stadig ikke fungerer, bedes man kontakte vores serviceafdeling.

9. Elektrisk tilstunning

Den installerede elektromotor er tilsluttet, sa den er driftsklar. Tilslutningen opfylder de relevante VDE- og DIN-bestemmelser. Nettilslutningen hos kunden damit den anvendte forlangerledning skal opfylderppe forskritter.

Nár man arbejder med sprojte- og sprayadaptere, og nár man bruger dem midlertidigt udendørs, skal maskinen tilsluttes et fejlstrmsrelæ med en udløsningsstrøm pa 30 mA allerindre.

Vigtige anvisninger

Hvis motoren overbelastes, slar den automatisk fra. Efter en afkølingsfase (varierer tidsmæssigt) kan motoren startes igen.

Defekt elektrisk til Slutningsledning.

Der opstår ofte isoleringsskader på elektriske tilslutningsledninger.

Tryksteder, nár tilslutningsledninger traekkes gen-nem vinduer eller dərəbninger.
- Knaeksteder, nag tilslutningsledning fastgores ellertraekkes forkert.
- Skæresteder, nær tilslutningsledningen køres over.
- Isolationsskader, nar stikket trækkes ud af stikkontakten pa væggen.
- Revner pga. ældning af isoleringen.

Sådanne beskadigede elektriske til Slutningsledninger pågressive og er livsfarlige pga. isoleringskaderne.

Elektriske tilstuningsledninger skal kontrolleres for skader med jævne mellemrum. Sørg for, at tilstningsledningen ikke hænger i stromnettet, nr den kontrolleres. Elektriske tilstuningsledninger skal opfylde de relevante VDE- og DIN-bestemmelse. Der på kun anwendes tilstuningsledninger medærkningen "H05VV-F".

Patyk af typebetegnelsen på tilslutningskablet er et krav.

Vekselstromsmotor:

• Netspaendingen skal andrage 230V

• Forlaengerledninger op til en laengde pa 25m skal have et tvearsnit pa 1,5 kvadratmillimeter.

Tilslutting og reparation af elektrisk udstyr mag kun forestas af autoriserede elektrikere.

Ved forespørgsler bedes følgende data opgivet:

• Motorens strømtype
  Dataene pã maskinens typeskilt
  Dataene pà motorens typeskilt

Tilslutningstype X

Hvis nettilslutningsledningen til dette produit bliver beskadiget, skal den erstattes af en specialfremstillet nettilslutningsledning, der fas hos producenten aller dennes kundeservice.

Træk netstikket ud, for rengørings- og vedligeholdelsesarbejde gennemfores! Fare for tilskadekomst som folge af strømstød!

Paspa!

Vent, indtil produit er kølet helt af! Fare for forbrænding!

Paspa!

Inden enchver form for rengørings- og vedligeholdelsesarbejde skal maskinen gores trykløs! Fare for persanskade!

10.1 Rengoring

• Hold maskinen fri for stov og snavs. Tør maskinen af med en ren klud, eller blæs den over med trykluft ved lav't tryk.
• Det anbefales, at maskinen altid rengøres umiddelbart after brug.
• Rengør maskinen med en fugtig klud og en smule smoresæbe med jævne mellemrum. Brug ikke rengørings- eller oplosningsmidler; disse kan an-gribe maskinens plastdele. Sørg for, at vand ikke kan trænge ind i maskinen.
• Slange og sprøjteværktøjer skal kobles fra kompressoren, inden de rengøres. Kompressoren mA ikke rengøres med vand, oplosningsmidler eller lignende.

10.2 Vedligeholdelse af trykbeholderen (fig. 1) Pas pa! Af hensyn til trykbeholderens (11) holdbarhed skal man aftomme kondensvandet after hvverbrug ved at abne aftapningssskruen (10).

Forinden skal man aflaste kedeltrykket (se 10.7.1).

Aftapningsskruen abnes ved at dreje den imod urets retning (set fra undersiden af kompressoren i retning mod skruen), sa alt kondensvandet kan lobe fra trykbeholderen. Luk derefter aftapningssskruen igen (ved at dreje den i urets retning). Inden hvr brug skal trykbeholderen kontrolleres for rust og beskadigelser.

Kompressoren mä ikke benyttes med en beskadiget aller rusten trykbeholder. Hvis der konstateres beskadigelser, bedes man venligst kontakte kundeservice-værkstedet.

△Paspa!

Kondensvandet fra trykbeholderen indeholder olierrester. Kondensvandet skal bortskaffes i henhold til gaelende miljoregler.

Oplysning om bortskaffelse af kondensvand

Kondensvandet skal bortskaffes i henhold til lokale og nationale miljoregler. Sorg for, at det ikke ender i kloaksystemet.

10.3 Sikkerhedsventil (fig. 2)

Sikkerhedsventilen (8) er indstillet til det højst tilladte tryk for trykbeholderen. Det er ikke tilladt at justere sikkerhedsventilen eller fjerne forbindelsessikringen (8.2) mellem aftapningsmøtrikken (8.1) og dennes hætte (8.3).

For at sikkerhedsventilen altid skal kurne fungere korrekt, skal den som minimum aktiveres hver 30. driftstime, dog mindst 3 gange om Året. Man abner den perforerede aftapningsmøtrik (8.1) ved at dreje den mod uret og derefter med handen trække ventilspindlen udad hen over den perforerede aftapningsmøtrik (8.1) for at abne sikkerhedsventilens udløb. Ventilen lukker nu hørbart luft ud.

Derefter spænder man after drænmøtrikken fast ved at dreje den med uret.

10.4 Kontroller olieniveauet med jævne mellem-rum (fig. 5)

Stil kompressoren pa en jævn, lige overflade.

Oliveniveauet skal befinde sig mellem MAX og MIN pa olieskueglasset (16).

Olieskift: Anbefalet olie: SAE 15W 40 aller ekvivalent. Der skal skiftes olie feste gang after 10 driftstimer; dernast skal der skiftes olie for hver 50 driftstimer.

10.5 Olieskift (fig. 1, 5)

Sluk motoren, og træk netstikket ud af stikkontakten. Fjern olielukkeproppen (14). Nár man evt. har aftappet et lufttryk, kan man skrue olieaftapningsskruen (17) på kompressorpumpen af.

For at forhindre, at olien Iober ud ukontrolleret, skal man holde en lille metalrende nedenunder og opsamle olien i en beholder. Hvis ikke al olien Iober ud, anbefaler vi, at man hælder kompressoren en smule. Nár al olien er Ibet ud, indsætter man after olieaftapningsskruen (17).

Den brugte olie skal bortskaffes i henhold til gaelende miljoregler.

For at kunne pafylde den korrekte mængde olie skal man sorge for, at kompressoren stär på en plan overflade.

Fyld den friske olie i oliepafyldningsabningen (F), indtil olieniveauet nár den maksimale pafyldningsmaengde.

Denne er afmaerket med en rød prik på olieskueglasset (16). Denne maks. pafyldningsmaengde ma ikke overskrides. Overfyldning kan medfere skader på apparatet. Sætatter olieproppen (14) ind i oliepafyldningsaabningen (F).

10.6 Rensning af indsugningsfilter (fig. 1, 6, 10)

Indsugningsfilteret forbinder indsugning af stov og smuds.Deterndvendigt at rense dette filter mindst for hver 300 driftstimer. Et tilstoppet indsugningsfilter reducerkrompressorens ydelsebetragteligt.

Tag derefter filterdakslet (A) af. Man kan nu tage luftfilteret (C) ud. Bank luftfilteret (C) og filterdakslet (A) og filterhuset (B) ud. Disse komponenter skal derefter udbaeses med trykluft (ca. 3 bar) og monteres igen i omvendt rækkefolge.

10.7 Opbevaring

△Paspa!

Trak netstikket ud, ventiler maskinen og alle tilslutte de trykluftværktjoer. Sluk for kompressoren pa en sadan MADE, at den ikke kan tages i drift af uvedkommende.

△Paspa!

Kompressoren ma kun opbevares tort og utilgengeligt for uvedkommende. Ma ikke kippes, ma kun opbevares stænd! Der kan Iobe olie ud!

10.7.1 Aflastning af overtryk

Aflast overtrykket i kompressoren ved at slukke den og opbruge den trykluft, der stadig findes i trykbeholderen, f.eks. med et trykluftværktøj i tomgang aller med en udblænsningspistol.

10.8 Serviceinformationer

Vær opmærksom pa, at følgende dele pa dette produit slides som følge af brug eller naturligt slid, og at der er brug for følgende dele som forbrugsmaterialer.

Sliddele*: Luftfilter

• medfolger 参数 nødvendigvis!

Dette gres ved at scanne QR-koden pa forsiden.

Oplysninger om emballage

Emballeringsmaterialerne er genanvendelige. Emballage skal bortskaffes jf. geldende miljoregler.

Oplysninger om loven om brugt elektrisk og elektronisk udstyr (ElektroG)

Brugt elektrisk og elektronisk udstyr (elskrot) hører ikke til husholdningsaffaldet, men skal indsamles og/eller bortskaffes separat!

• Brugte (genopladelige) batterier, der/DD er permanent installerer et en brugt maskine, skal udtages i nakt tilstand inden aflevering! SADanne batterier skal bortskaffes i henhold til batteriloven.

• Ejere og/eller brugere af elektriske og elektroniske maskiner er juridisk forpligtet til at returnere sadanne after brug.

• Slutbrugeren er eneansvarlig for at slette sine personlige oplysninger på den brugte maskine, der skal bortskaffes!

• Symbolet med den overstregede skraldespand betyder, at brugte elektriske og elektroniske apparaten (elskrot) ikke må bortskaffes sammen med husholdningsaffald.

• Brugte elektriske og elektroniske apparater (elskrot) kan afleveres gratis på fölgende steder:

• Offentlige bortskaffelses- og/eller indsamlingssteder (f.eks. kommunale genbrugsstationer).

• Salgssteder for elektroniske apparater (fysiske butikker og online), forudsat at forhandleren er forpligtet til atage sâdanne apparater rer - ellertilbyder dette frivilligt.

• Du kan gratis aflevere op til tre brugte elektriske apparater pr. apparattype, med en maksimal kantlaengde pa 25 centimeter, hos producenten.uden forst at skulle kobe et nyt apparat hos samme, ell er du kan aflevere sadanne apparater pa et andet autoriseret indsamlingssted i dit naeromrade.

• Du kan indhente yderligere tilbagetagningsbetingelser hos producenter og distributører hos dissses respektive kundeservice.

• Hvis et nyt elektrisk apparat leveres af producenten til en privat husstand, kan producenten foranledige, at det gamle elektriske apparat afhentes gratis after anmodning fra slutbrugeren. For at gore dette skal du kontakte producentens kundeservice.

• Disse erklæringer gælder kun for apparater, der installeres og sælges i landene i EU, og som er underlagt det europæiske direktiv 2012/19/EU. I landeuden for EU kan der gælde forskellige regler for bortskaffelse af brugte elektriske og elektroniske apparater (elskrot).

Information om muligheder for bortskaffelse af brugt udstyr fas ved henvendelse til kommunen.

Brændstof og olie

• Inden maskinen bortskaffes, skal brændstoftanken og motoroliebeholderen tømnes!
• Brændstof og motorolie hører ikke til i husholdnings-affald eller afløb, men skal indsamles og/eller bort-skaffes separat!
• Tomme olie- og brandostofbeholderere skal bortskaffes i henhold til gaeldende miljoregler.

12. Afhjælpning af fejl

Fejl Mulig ørsag Afhjælpning
Kompressor vil ikke starte.	Kompressor vil ikke starte. Kontrollér kabel, netstik, sikring og stikkontakt.
	Netspænding for lav.	Undgå for lange forlængerkabler. Benyt forlængerkabler med tilstrækkeligt ledningstværsnit.
	Udetemperatur for lav.	Undgå brug ved en udetemperatur på under +5°C.
	Motor overophedet.	Lad motoren køle af; afhjælpevt. ørsagen til overophedningen.
Kompressor kører, men,uden tryk.	Sikkerhedsventil (8) utæt. Udskift sikkerhedsventilen (8).
	Tætninger defekte.	Kontrollør tætninger; fã defekte tætninger udskifte tøt professionelt værksted.
	Aftapningsstkrue for kondensvand (10) utæt.	Efterspænd skruen med händen. Kontrollør tætning på skruen, udskift ved behov.
Kompressor kører, dervises tryk på manometer, men,værktøjer kørerenke.	Slangeforbindelser utætte.	Kontrollør tryluftslange og værktøjer, udskift ved behov.
	Lynkbling utæt.	Kontrollør hurtigkobligen, og udskift den ved behov.
	For lav'tryk indstillet på trykregulatoren (5).	Indstil hjere tryk på trykregulatoren.

För montering og idriftsetting mä du lese hele brukerverledningen.

Obs! For a beskytte mot elektriske stot, skade- og brannfaren, skal man ved bruk avijke kompressoren ffolge disse grunnleggende sikkerhetstiltakene. Les og folg disse henvisningene for produit benytes.

Arbeide trygt

1 Du skal holde arbeidsområdet ryddig - Uorden i arbeidsområdet medfører fare for ulyk- ker.

6 Du skal ikke overbelaste elektronverktøyet ditt

8 Du skal ikke benyttke kabelen til formal den ikke er ment for

-Hold kompressoren ren, sik at det kan jobbes godt og trygt.
-Folg vedlikeholdsforskiftene.
- Sjekk kabelen regelmessig, og la en kompetent fagmann skiffe den ut dersom det foreligger en skade.
- Sjekk skjoteledningen regelmessig, og bytt den ved skade.

Defekt el-tilkoblingsledning.

Det oppstår ofte skader på isoleringen hos elektriske tilkoblingsledninger.

Slike defekte el-tilkoblingsledninger违法犯罪.

Kontroller den elektriske tilkoblingsledningen regelmessig for skader. Pass på at tilkoblingsledningen ikke er koblet til strømnette ved kontroll. Strøm-ledninger skal ære i samsvar med relevante VDE- og DIN-bestemmelser. Bruk kun tilkoblingsledninger med merkingen «H05VV-F»

Et patrykk av typebetegnelsen pa tilkoblingskabelen en forskrift.

Vekselstrømmotor:

• Nettspenningen skal vare 230 V~.
• Skjeteledninger med opp til 25 m lenghte ma ha et tverrsnitt pa 1,5 kvadratmillimeter.

Oppbevar kompressoren kun i et tør miljo som er utilgengelig for uvedkommende. Må ikke tippes, mä kun oppbevares stænde! Olje kan renne ut!

10.7.1 Slippe ut overtrykket

Du ma passa pà, at følgende deler til dette produit unterligger en bra克斯avhengig eller naturlig slitasje hhh. følgende deler er nødvendige som forbruksmaterialer.

Slitedeler*: Luftfilter

• nikke absolutt inkludert leveringsomfange!

Reservedeler og tilbehør fãr du i vãrt servicesenter.
Hertil ma du skanne QR-koden pa tittelsiden.

Du kan finne ut hvordan du kasserer det gamle apparatet hos dinCOMMUNE-ller byadministrajon.

Drivstoff og oljer

• Før kassering av apparatet ma drivstofftanken og motoroljebehelderen tømmes!

• Drivstoff og motorolje skal ikke kastes i husholdningsavfall eller avlop, men på samles inn eller kasseres separat!

• Tomme olje- og drivstoffbeholderere skal kasseres pa en miljøvennlig mate.

12. Feilhjelp

Abenlyse fejl og mangler skal anmeldes senest 8 dage after modtagelsen afvaren; ellers mister koberen alle garantikrav i forbindelse med sadenne fejl og mangler. Vi yder garanti pa vores maskiner, hvis disse handteres korrekt, i hele den lovpligtige garantiperiode fra leveringsdatoen at regne i det omfang, at vi Gratis udskifter enhver maskindel, der beviseligt er ubrugelig som folege af materiale-ller produktionsfejl. For dele, som vi ici fremstiller, yder vi kun garanti i det omfang, at vi kan rejse garantikrav over for underleverandoreme. Koberen oppebarer omkostningerne i forbindelse med montering af nye dele. Ommillings- og reduktionskrav samt andre erstatningskrav er edulukket.

Garanti NO
