Producttype	Luchtcompressor
Merk	Scheppach
Model	HC54
Gewicht	30 kg
Elektrische voeding	230 V ~ 50 Hz
Motorvermogen	1100 W (max 1500 W)
Tankinhoud	50 L
Maximale werkdruk	8 bar
Theoretisch aanzuigdebiet	220 L/min
Effectief debiet bij 1 bar	158 L/min
Type motorolie	SAE 15W40, 0,25 L
Geluidsvermogensniveau (LwA)	93 dB
Geluidsdrukniveau (LpA)	70,5 dB
Beschermingsgraad	IPX2
Belangrijkste functies	Opwekken van perslucht voor pneumatisch gereedschap, oppompen, schilderen, blazen
Veiligheid	Veiligheidsklep, drukschakelaar ingesteld op 6/8 bar, thermische beveiliging, aanbevolen differentieelschakelaar 30 mA
Onderhoud	Dagelijks aftappen van condenswater, controleren van oliepeil, reinigen van luchtfilter elke 300 u
Slijtageonderdelen	Luchtfilter
Omgevingstemperatuur gebruik	+5 °C tot +40 °C
Maximale hoogte boven zeeniveau	1000 m
Garantie	Wettelijk, defecte onderdelen gratis vervangen

Veelgestelde vragen - HC54 SCHEPPACH

Wat is de maximale werkdruk van de Scheppach HC54 compressor?

De maximale werkdruk is ongeveer 8 bar. De drukschakelaar is fabrieksmatig ingesteld om te stoppen bij 8 bar en opnieuw te starten bij 6 bar.

Welk type olie gebruiken en hoe controleer ik het niveau?

Gebruik SAE 15W40 olie (ongeveer 0,25 L). Het niveau wordt gecontroleerd via het oliepeilglas (16): het moet zich in de rode cirkel bevinden. Ververs elke 50 bedrijfsuren.

Hoe tap ik het condenswater uit de tank?

Laat na elk gebruik afkoelen, drukloos maken, draai dan de aftapkraan (10) tegen de klok in open. Het condenswater stroomt eruit. Sluit de kraan. Het condenswater bevat olieresten, voer het af bij een inzamelpunt.

Wat te doen als de compressor niet start?

Controleer eerst het snoer, de stekker, de zekering en het stopcontact. Bij te lage spanning, vermijd te lange verlengsnoeren. Bij temperaturen lager dan +5 °C kan starten moeilijk zijn. Bij oververhitting van de motor, laat deze afkoelen. Als het probleem aanhoudt, neem contact op met de klantenservice.

Hoe reinig ik het luchtfilter van de compressor?

Koppel het apparaat los. Verwijder het luchtfilter (15) door de schroef (D) los te draaien. Reinig het filter (C) door er zachtjes op te tikken en blaas het daarna uit met perslucht (ongeveer 3 bar). Monteer in omgekeerde volgorde. Voer deze handeling minstens elke 300 bedrijfsuren uit.

Kan ik de compressor buitenshuis gebruiken?

De compressor kan kort buitenshuis worden gebruikt bij droge omstandigheden, maar mag niet worden blootgesteld aan regen of vocht. Plaats hem op een vlakke, droge ondergrond. Gebruik hem niet bij regenachtig weer.

Hoe stel ik de uitlaatdruk in?

Gebruik de drukregelaar (5) om de druk in te stellen, af te lezen op de manometer (7). De ingestelde druk verschijnt bij de snelaansluiting (6). De tankdruk wordt weergegeven op manometer (4).

Welk gereedschap kan ik met deze compressor gebruiken?

De compressor kan pneumatisch gereedschap voeden dat tot ongeveer 158 L/min bij 1 bar nodig heeft, zoals bandenpompen, blaaspistolen, verfpistolen, enz. Overschrijd de maximale werkdruk niet.

Wat te doen bij activering van de thermische beveiliging?

Trek de stekker uit het stopcontact, wacht 2 tot 3 minuten en steek de stekker er weer in. Als het apparaat niet opnieuw start, herhaal de handeling. Als het probleem aanhoudt, neem contact op met de klantenservice.

Hoe test ik de veiligheidsklep?

De veiligheidsklep (8) moet elke 30 bedrijfsuren of minimaal 3 keer per jaar worden geactiveerd. Draai de aftapmoer (8.1) tegen de klok in open, trek dan aan de stang om lucht te laten ontsnappen. Draai de moer daarna weer vast.

GEBRUIKSAANWIJZING HC54 SCHEPPACH

Verklaring van de symbolen op het apparaat

Het gebruik van symbolen in deze handleiding is bedoeld om uw aandacht te vestigen op eventuele risico's. De veiligheidssymbolen en de bijbehorende uitleg moeten goed worden begrepen. De waarschuwingen voorkomen geen risico's en kunnen de juiste maatregelen betreffende ongevallenpreventie niet verrangen.

	WAARSCHUWING - Ter verminderung van het risico op letsel,要去 de gebruikshandleiding worden gelezen.
	Draag gehoorbescherming. Het effect van lawaai kan gehoorverlies+zijn.
	Draag een stofmasker. Tijdens het bewerken van hout en andere materiaalen kan stof ontstaan die schadelijk is voor de gezondheid. Asbesthoudend materiaal mag Niet worden bewerkt!
	Draag een veiligheidsbril. Vonken dieijdens het werk ontstaan of vrijkomende houtsplinters, houtkrullen en stof uit het apparaat hunnen leiden tot verlies van het gezichtsvermogen.
	Waarschuwing voor hete oppervlakken.
	Waarschuwing voor elektrische spanning!
	Waarschuwing! Het apparaat is uitergerust met een automatische startbesturing. Zorg dat derden zich buiten de werkomgeving van het apparaat bevinden!
	Waarschuwingen en veiligheidsvoorschriften in ache nemen!
	Stel de machine Niet bloot aan regen. Het apparaat mag alleen in droge omgevingscondities worden gestationeerd, opgeslagen en gezuikt.
	Open de kraan Niet, voordat de luchtslang is aangesloten.
	Apparaat alleen met een gesloten afdekkap in gebruik nemen.
	Het product voldoet aan de geldende EU-bepalingen.
	Het product voldoet aan de geldende Servische richtlijnen.

Inhoudsopgave:

Pagina:

1. Inleiding 57
2. Apparaatbeschrijving (afb. 1 - 10) 57
3. Leveringsomvang 57
4. Beoogd gebruik 58
5. Veiligheidsvoorschriften 58
6. Technische gegevens 61
7. Voor de ingebruikname 61
8. Montage en bediening 62
9. Elektrische aansluiting 62
10. Reiniging, onderhoud en opslag 63
11. Afvalverwerking en hergebruik 65
12. Verhelpen van storingen 66
13. Conformiteitsverklaring 288

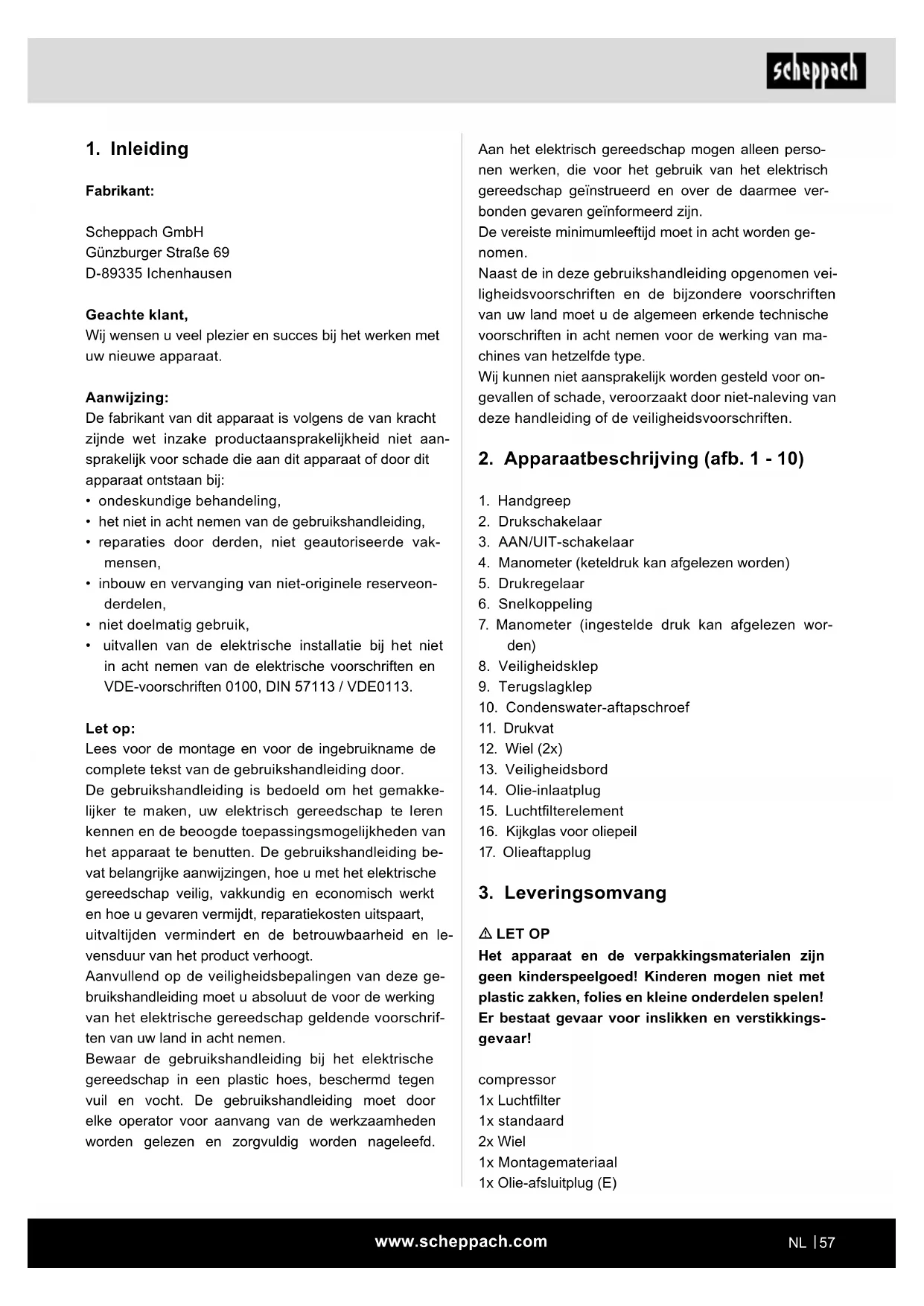

1. Inleiding

Fabrikant:

Scheppach GmbH

Günzburgerstraße 69

D-89335 Ichenhausen

Geachte klant,

Wij wensen u veel plezier en succes bij het werken met uw nieuwe apparaat.

Aanwijzing:

De fabrikant van dit apparaat is volgens de van kracht zijnde wet inzake productaansprakelijkheid niet aansprakelijk voor schade die aan dit apparaat of door dit apparaat ontstaan bij:

• ondeskundige behandeling,
• het niet in acht nemen van de gebruikshandleiding,
• reparaties door derden, niet geautoriseerde vakmensen,
• inbouw en vervanging van niet-originele reserveonderdelen,
• ondoelmatig gebruik, uitvallen van de elektrische installatie bij het niet in acht nemen van de elektrische voorschriften en VDE-voorschriften 0100, DIN 57113 / VDE0113.

Let op:

Lees voor de montage en voor de ingebruikname de complete tekst van de gebruikshandleiding door.

De gebruikshandleiding is bedoeld om het gemakkelijker te maken uw elektrisch gereedschap te leren kennen en de beoogde toepassingsmogelijkheden van het apparaat te benutten. De gebruikshandleiding bevat belangrijke aanwijzingen hoe u met het elektrische gereedschap veilig, vakkundig en economisch werkt, hoe u gevaren vermijdt, reparatiekosten uitspaart, uitvaltijden vermindert en de betrouwbaarheid en levensduur van het product verhoogt.

Aanvullend op de veiligheidsbepalingen van deze gebruikshandleiding moet u absoluut de voor de werking van het elektrische gereedschap geldende voorschriften van uw land in acht nemen.

Bewaar de gebruikshandleiding bij het elektrische gereedschap in een plastic hoes, beschermd tegen vuil en vocht. De gebruikshandleiding moet door elke operator voor aanvang van de werkzaamheden worden gelezen en zorgvuldig worden nageleefd.

Aan het elektrisch gereedschap mogen alleen personen werken die voor het gebruik van het elektrisch gereedschap geïnstrueerd en over de daarmee verbonden gevaren geïnformeerd zijn.

De vereiste minimumleeftijd moet in acht worden genomen.

Naast de in deze gebruikshandleiding opgenomen veiligheidsvoorschriften en de bijzondere voorschriften van uw land moet u de algemeen erkende technische voorschriften in acht nemen voor de werking van machines van hetzelfde type.

Wij kunnen niet aansprakelijk worden gesteld voor ongevallen of schade veroorzaakt door niet-naleving van deze handleiding of de veiligheidsvoorschriften.

2. Apparaatbeschrijving (afb. 1 - 10)

1. Handgreep
2. Drukschakelaar
3. AAN/UIT-schakelaar
4. Manometer (keteldruk kan afgelezen worden)
5. Drukregelaar
6. Snelkoppeling
7. Manometer (ingestelde druk kan afgelezen worden)
8. Veiligheidsklep
9. Terugslagklep
10. Condenswater-aftapschroef
11. Drukvat
12. Wiel (2x)
13. Veiligheidsbord
14. Olie-inlaatplug
15. Luchtfilterelement
16. Kijkglas voor oliepeil
17. Olieaftapplug

3. Leveringsomvang

LET OP

Het apparaat en de verpakkingsmaterialen zijn geen kinderspeelgoed! Kinderen mogen niet met plastic zakken, folies en kleine onderdelen spelen! Er bestaat gevaar voor inslikken en verstikkingsgevaar!

Compressor 1x, luchtfilter 1x, standaard 2x, wiel 1x, montagemateriaal 1x, olie-afsluitplug (E)

1x oliefles

1x gebruikshandleiding

• Open de verpakking en haal het apparaat er voorzichtig uit.
• Verwijder het verpakkingsmateriaal evenals de verpakkings- en transportbeveiligingen (indien voorhanden).
• Controleer of de inhoud van de levering volledig is.
• Controleer het apparaat en de hulpstukken op transportschade.
• Bewaar de verpakking indien mogelijk tot na het verstrijken van de garantietijd.

4. Beoogd gebruik

De compressor wordt gebruikt voor het genereren van perslucht voor persluchtgereedschap dat kan worden bediend met een luchtvolume tot ca. 158 l/min. (bijv. bandenspanningsmeter, luchtpistool en verfspuitpistool).

De machine mag uitsluitend voor het voorgeschreven doel worden gebruikt. Elk ander of verdergaand gebruik is niet volgens de voorschriften. De gebruiker/bediener en niet de fabrikant is aansprakelijk voor ontstane schade of elke vorm van letsel.

Let erop dat onze apparaten volgens het beoogd gebruik niet voor bedrijfsmatige, ambachtelijke of industriële toepassingen zijn ontworpen. Wij aanvaarden geen aansprakelijkheid wanneer het apparaat in bedrijfsmatige, ambachtelijke of industriële ondernemingen of bij soortgelijke werkzaamheden wordt ingezet.

5. Veiligheidsvoorschriften

Let op! Bij gebruik van elektrische apparaten dient u de volgende fundamentele veiligheidsmaatregelen te nemen ter bescherming tegen elektrische schokken, letsel en brandgevaar. Lees alle voorschriften alvorens dit elektrische apparaat te gebruiken en bewaar de veiligheidsvoorschriften.

Let op! Bij gebruik van deze compressor dient u de volgende fundamentele veiligheidsmaatregelen te nemen ter bescherming tegen elektrische schokken, letsel en brandgevaar.

Lees deze aanwijzingen voordat u het apparaat gaat gebruiken.

Veilig werken

1 Houd uw werkomgeving schoon en netjes

• Een rommelige werkomgeving kan ongevallen met zich meebrengen.

2 Houd rekening met omgevingsinvloeden

• Stel het elektrische gereedschap niet bloot aan regen.
• Gebruik de elektrische apparatuur niet in een vochtige of natte omgeving. Gevaar door elektrische schok!
• Zorg voor goede verlichting op de werkplek.
• Gebruik het elektrische gereedschap niet op plaatsen waar sprake is van brand- of explosiegevaar.
• Bescherm uzelf tegen een elektrische schok
• Let op dat uw lichaam geen contact maakt met geaarde onderdelen (bijv. buizen, radiatoren, elektrische haarden, koelapparatuur)

4 Zorg dat kinderen uit de buurt blijven!

• Laat andere personen het gereedschap en de kabel niet aanraken, houd ze uit de buurt van uw werkomgeving.

5 Berg het ongebruikte elektrische gereedschap goed op

• Elektrisch gereedschap dat niet wordt gebruikt, moet op een droge, hooggelegen, afgesloten plaats, buiten het bereik van kinderen, worden bewaard.

6 Zorg dat het elektrisch apparaat niet overbelast raakt

• U kunt beter en veiliger werken binnen het aangegeven vermogensbereik.

7 Draag geschikte kleding

• Draag geen wijde kleding of sieraden, deze kunnen door bewegende delen worden vastgegrepen. Bij werkzaamheden in de buitenlucht adviseren wij rubber handschoenen en antislip schoeisel.
• Draag bij lang haar een haarnetje.

8 Gebruik de kabel niet voor toepassingen waarvoor deze niet is bedoeld

• Gebruik de kabel niet om de stekker uit het stopcontact te trekken. Bescherm de kabel tegen hitte, olie en scherpe kanten.

9 Onderhoud zorgvuldig uw gereedschap

• Houd de compressor schoon om goed en veiliger te kunnen werken.
• Neem de onderhoudsvoorschriften in acht.
• Controleer regelmatig het netsnoer van het elektrisch gereedschap en laat deze bij beschadiging door een erkende specialist vervangen.
• Controleer regelmatig de verlengsnoeren en vervang ze als ze beschadigd zijn.

10 Neem de stekker uit het stopcontact

• Als u het elektrisch gereedschap niet gebruikt, voordat u onderhoud uitvoert of gereedschappen wisselt, zoals zaagbladen, boren en frezen.

11 Voorkom onbedoelde inschakeling

• Controleer of de schakelaar is uitgeschakeld wanneer u de stekker in het stopcontact steekt.

12 Gebruik een verlengsnoer voor gebruik buitenshuis

• Gebruik buitenshuis uitsluitend verlengsnoeren die hiervoor zijn goedgekeurd en die als zodanig zijn gelabeld.
• Gebruik de snoeren alleen als de trommel is afgerold.

13 Wees altijd alert

• Ga voorzichtig te werk. Gebruik uw gezond verstand tijdens de werkzaamheden. Gebruik het elektrisch apparaat niet, wanneer u niet geconcentreerd bent.

14 Controleer het elektrisch gereedschap op eventuele beschadigingen

Voor verder gebruik van het elektrisch gereedschap moeten veiligheidsvoorzieningen of licht beschadigde onderdelen zorgvuldig op probleemloze en beoogde werking worden gecontroleerd.

• Controleer of de bewegende delen probleemloos functioneren en niet vastklemmen of onderdelen beschadigd zijn. Alle onderdelen moeten juist zijn gemonteerd en aan alle voorwaarden voldoen om het probleemloos gebruik van het elektrisch gereedschap te kunnen waarborgen.
• Beschadigde veiligheidsvoorzieningen en onderdelen moeten conform de voorschriften door een erkende gespecialiseerde werkplaats worden gerepareerd en vervangen, voor zover niets anders in de gebruikshandleiding is aangegeven.

Beschadigde schakelaars moeten direct bij een erkende klantenservicewerkplaats worden vervangen.

• Gebruik geen defecte of beschadigde aansluitkabels.
• Gebruik geen elektrisch gereedschap waarbij de schakelaar niet kan worden in- of uitgeschakeld.

15 Laat de machine repareren door een erkend elektricien

• Dit elektrisch apparaat voldoet aan de van toepassing zijnde geldende voorschriften. Reparaties mogen uitsluitend door een elektricien worden uitgevoerd. Daarbij moeten de originele reserveonderdelen worden gebruikt, anders kunnen ongevallen voor de gebruiker ontstaan.

16 Let op!

• Gebruik voor uw eigen veiligheid alleen accessoires en hulpapparaten, die in de gebruikshandleiding zijn aangegeven of door de fabrikant worden aanbevolen of aangegeven.
• Bij gebruik anders dan in de gebruikshandleiding of in de catalogus aanbevolen inzetstukken of accessoires kan gevaar voor persoonlijk letsel ontstaan.

17 Geluid

• Tijdens het gebruik van de compressor dient u gehoorbescherming te dragen.

18 Het snoer verrangen

• Als het snoer beschadigd wordt, moet het door de fabrikant of een elektricien worden vervangen om gevaar te voorkomen. Gevaar door elektrische schokken!

19 Vullen van banden

• Controleer de bandenspanning direct na het vullen met behulp van een geschikte manometer, bijv. bij een tankstation.

20 Mobiele wegcompressoren in de bouw

• Let op dat alle slangen en armaturen geschikt zijn voor de hoogst toelaatbare werkdruk van de compressor.

21 Opstellingslocatie

• Plaats de compressor uitsluitend op een vlak oppervlak.

22 Het is aan te bevelen om toevoerslangen bij een druk boven 7 bar van een veiligheidskabel te voorzien, bijv. een staalkabel.

23 Vermijd zware belasting van het leidingsysteem door flexibele slangaansluitingen te gebruiken en knikken te vermijden.

24 Gebruik een aardlekschakelaar met een afschakelstroom van 30 mA of minder. Het gebruik van een aardlekschakelaar voorkomt het risico op een elektrische schok.

25 Zorg ervoor dat de oliekoelapparaten schoon blijven en dat de beschermingsmiddelen in goede staat blijven.

1. Gevaar voor verbranding door hete olie
2. Draag geschikte veiligheidshandschoenen.
3. Werk nooit met de compressor in de buurt van open vuur.
4. Pas op dat u geen olie morst.
5. Het is verboden de motor bij lage temperaturen onder 0°C te starten.

WAARSCHUWING! Dit elektrisch apparaat genereert een elektromagnetisch veld als het is ingeschakeld. Dit veld kan onder bepaalde omstandigheden interfereren met actieve of passieve medische implantaten. Om het risico op ernstig of dodelijk letsel te beperken, raden we personen met medische implantaten aan om hun arts en de fabrikant van het medische implantaat te raadplegen voordat het elektrische apparaat wordt gebruikt.

AANVULLENDE VEILIGHEIDSVOORSCHRIFTEN

Neem de overeenkomstige gebruikshandleidingen van de betreffende persluchtgereedschappen / persluchtvoorzetapparatuur in acht! De volgende algemene aanwijzingen moeten eveneens in acht worden genomen.

Veiligheidsvoorschriften voor werkzaamheden met perslucht en luchtpistolen

• Neem voldoende afstand tot het product, minimaal 2,50 m en houd de persluchtgereedschappen / persluchtvoorzetapparatuur tijdens het gebruik uit de buurt van de compressor.
• Compressorpomp en leidingen bereiken tijdens bedrijf hoge temperaturen. Contact leidt tot brandwonden.
• De door de compressor aangezogen lucht moet vrijgehouden worden van toevoegingen die brand of explosies in de compressorpomp kunnen veroorzaken.
• Houd bij het losmaken van de slangkoppeling het koppelstuk van de slang met de hand vast. Zo voorkomt u letsel door de terugspringende slang.
• Draag bij het werken met het luchtpistool een veiligheidsbril. Door vreemde deeltjes en weggeblazen onderdelen kunnen verwondingen ontstaan.
• Draag bij de werkzaamheden met de persluchttacker een veiligheidsbril en luchtwegmasker. Stoffen zijn schadelijk voor de gezondheid! Door vreemde deeltjes en weggeblazen onderdelen kunnen verwondingen ontstaan.
• Met het luchtpistool niet in de richting van personen blazen of kleding die op het lichaam wordt gedragen reinigen. Gevaar voor letsel!

Veiligheidsvoorschriften bij het gebruik van spuitvoorzetapparaten (bijv. spuiten):

• Houd bij het vullen het spuitvoorzetapparaat UIT de buurt van de compressor, zodat er geen vloeistof in aanraking kan komen met de compressor.
• Spuit met de spuitvoorzetapparaten (bijv. verf spuiten) nooit in de richting van de compressor. Vocht kan leiden tot elektrische gevaren!
• Geen lakken of oplosmiddelen met een vlampunt van minder dan 55°C verwerken. Explosiegevaar!
• Lak en oplosmiddelen niet verwarmen. Explosiegevaar!
• Als er vloeistoffen worden verwerkt die schadelijk zijn voor de gezondheid, zijn er filterapparaten (gelaatsmaskers) nodig ter bescherming. Neem ook de specificaties in acht die door de fabrikanten van dergelijke stoffen worden verstrekt met betrekking tot voorzorgsmaatregelen.
• De specificaties en aanduidingen van de verordening inzake gevaarlijke stoffen die op de omverpakking van de verwerkte materialen zijn aangebracht, moeten in acht worden genomen. Indien nodig moeten aanvullende voorzorgsmaatregelen worden getroffen, met name wat betreft het dragen van geschikte kleding en maskers.
• Tijdens het spuiten alsook in de werkruimte mag niet worden gerookt. Explosiegevaar! Ook verfdampen zijn licht ontvlambaar.
• Vuur, open verlichting of vonkende machines mogen niet aanwezig zijn resp. bediend worden.
• Bewaar of consumeer geen voedsel en dranken in de werkomgeving. Verfdampen zijn schadelijk voor de gezondheid.
• De werkruimte moet groter zijn dan 30m³ en er moet worden gezorgd voor voldoende luchtverversing tijdens het spuiten en drogen.
• Spuit niet tegen de wind in. Neem altijd de voorschriften van de plaatselijke politie in acht bij het spuiten van brandbare of gevaarlijke spuitmaterialen.
• Verwerk geen media zoals testbenzine, butylalcohol en methyleenchloride in combinatie met de PVC-drukslang. Deze media vernietigen de drukslang.
• De werkomgeving moet door de compressor zijn losgekoppeld, zodat deze niet direct met het werkbereik in aanraking kan komen.

Gebruik van drukvaten

• Iedereen die een drukvat bedient, moet het conform de voorschriften in goede staat houden, goed bedienen, controleren, noodzakelijke onderhouds- en instandhoudingswerkzaamheden onverwijld uitvoeren en de door de omstandigheden vereiste veiligheidsmaatregelen treffen.
• De toezichthoudende autoriteit kan in individuele gevallen nodige controlemaatregelen vereisen.
• Een drukvat mag niet worden gebruikt als het defecten vertoont die werknemers of derden in gevaar brengen.
• Controleer vóór elk gebruik het drukvat op roestvorming en beschadigingen. De compressor mag niet gebruikt worden als het drukvat beschadigd of roestig is. Neem contact op met de klantenservicewerkplaats als u beschadigingen constateert.

Bewaar de veiligheidsvoorschriften zorgvuldig.

Restrisico's

Volg de in de gebruikshandleiding voorgeschreven onderhouds- en veiligheidsvoorschriften op.

Let altijd goed op tijdens het werk en zorg dat derden op een veilige afstand van uw werkplek blijven.

Ook bij een juiste wijze van gebruik van het apparaat blijven er altijd bepaalde restrisico's bestaan, die niet kunnen worden uitgesloten. Uit het soort en de constructie van het apparaat kunnen de volgende potentiële gevaren worden afgeleid:

• Onopzettelijk inschakelen van het product.
• Beschadiging van het gehoor, als de voorgeschreven gehoorbescherming niet wordt gedragen.
• Vuildeeltjes, stof enz. kunnen ondanks het dragen van de veiligheidsbril in uw ogen of gezicht terechtkomen.
• Inademen van opstuivende vuildeeltjes.

Motorvermögen	1100 W max. 1500 W
Bedrijfsmodus S1
Toerental compressor 2850 min	-1
Inhoud drukvat 50 l
Bedrijfsdruk ca. 8 bar
Theor. aanzuigcapaciteit ca. 220 l/min
Effectieve afgithehoeveelheid bij 1 bar	ca. 158 l/min
Beschermingsgraad	IPX2
Apparaatgewicht	ca. 30 kg
Olie (15W 40)	ca. 0,25 l

Max. plaatsingshoogte (boven NAP)

1000 m

De geluidsemissiewaarden zijn volgens EN ISO 3744 bepaald.

Draag gehoorbescherming.

Het effect van lawaai kan gehoorverlies veroorzaken.

Waarschuwing: Lawaai kan ernstige gezondheidsklachten tot gevolg hebben. Als het geluid van de machine hoger is dan 85 dB, dient u geschikte gehoorbescherming te dragen.

Geluidsvermogensniveau LwA	93 dB
Geluidsdrukniveau LpA	70,5 dB
Onzekerheid KwA/pA	2,39 dB

7. Voor de ingebruikname

• Controleer of de aansluiting of de specificaties op het typeplaatje overeenkomen met de gegevens van het stroomnet.
• Verwijder voor ingebruikname de transportplug (F) en vul het compressorpomphuis met olie, zoals beschreven bij punt 8.4.
• Controleer het apparaat op transportschade. Meld eventuele schade direct bij het transportbedrijf die de compressor heeft bezorgd.
• De opstelling van de compressor moet nabij de verbruiker plaatsvinden.
• Lange luchtleidingen en lange snoeren (verlengsnoeren) moeten worden voorkomen.
• Let er op dat de aanzuiglucht droog en stofvrij is.
• De compressor niet in vochtige of natte ruimtes opstellen.
• De compressor mag uitsluitend in geschikte ruimtes (goed geventileerd, omgevingstemperatuur +5°C tot 40°C) worden gebruikt. In de ruimte mag geen sprake zijn van stof, zuren, dampen, explosieve of brandbare gassen.
• De compressor is geschikt voor gebruik in droge ruimtes. In het bereik waar met spatwater wordt gewerkt, is gebruik niet toegestaan.
• Voor inbedrijfstelling dient het oliepeil in de compressorpomp te worden gecontroleerd.
• De compressor mag alleen kortstondig, bij droge omgevingscondities, buitenshuis worden gebruikt.
• De compressor moet altijd droog worden gehouden en mag na de werkzaamheden niet buitenshuis achter worden gelaten.

8. Montage en bediening

Let op!

Het apparaat moet voor de ingebruikname volledig zijn gemonteerd!

8.1 Montage van de wielen (afb. 3)

• Om de wielen (12) te bevestigen, haalt u eerst een onderlegplaatje met de wielbout door het wiel. Voeg vervolgens een plaatje en een zeskantmoer aan de binnenkant van het wiel toe. Draai de moer nu met de hand zover vast dat het wiel nog gedraaid kan worden. Schuif de wieleenheid door de montagebeugel onderaan de tank.
• Bevestig de eenheid met een onderlegplaatje, een borgplaatje en een moer en draai deze laatste goed vast. Herhaal dit voor het tweede wiel.

8.2 Montage van de standaard (afb. 4)

• Bevestig de rubbervoeten aan de montagebeugel onderaan de voorkant van de tank met behulp van de meegeleverde schroeven, onderlegringen en moeren.

8.3 Montage van het luchtfilter (afb. 6)

• Waarschuwing: Het luchtfilter moet voor het eerste gebruik worden gemonteerd. Gebruik zonder luchtfilter beschadigt de compressor en maakt de garantie ongeldig.
• Verwijder de transportplug (G) en draai het luchtfilter (15) op het apparaat vast.

8.4 Vervangen van de transportdeksel (E) (afb. 5)

• Verwijder de transportdeksel (E) van de olievulopening (F). Vul het compressorpomphuis met de meegeleverde compressorolie en plaats de meegeleverde afsluitplug (14) in de olievulopening (F).
• Controleer het oliepeil in het peilglas (16). Het oliepeil moet binnen de rode cirkel staan.

8.5 Netaansluiting

• De compressor is voorzien van een netsnoer met een geaarde stekker. Deze kan op elk geaard stopcontact 230 V~ 50 Hz, dat met 16 A is afgezekerd, worden aangesloten.
• Let bij de ingebruikname erop dat de netspanning overeenkomt met de bedrijfsspanning en met het machinevermogen overeenkomstig de gegevens op het gegevensplaatje van de machine.
• Lange toevoerleidingen, alsmede verlengstukken, kabelhaspels enz. veroorzaken spanningsverlies en kunnen het starten van de motor verhinderen.
• Bij lage temperaturen onder +5 °C wordt het starten van de motor door zwaar lopen in gevaar gebracht.

8.6 Aan/uit-schakelaar (afb. 7)

• Beweeg de aan/uit-schakelaar (3) naar boven om de compressor in te schakelen. Om uit te schakelen, drukt u de aan/uit-schakelaar omlaag.

8.7 Drukinstelling (afb. 1, 2, 8)

• Met de drukregelaar (5) wordt de druk op de manometer (7) ingesteld.
• De ingestelde druk kan bij de snelkoppeling (6) worden afgelezen. Op de manometer (4) kunt u de keteldruk aflezen.

8.8 Instelling drukschakelaar (afb. 1)

• De drukschakelaar (2) is in de fabriek ingesteld. Inschakeldruk ca. 6 bar, uitschakeldruk ca. 8 bar.

De thermische veiligheidsschakelaar is in het apparaat ingebouwd.

Ga als volgt te werk als de thermische beveiliging wordt geactiveerd:

• Trek de stekker uit het stopcontact. Wacht ongeveer twee tot drie minuten.
• Sluit het apparaat weer aan. Herhaal het proces als het apparaat niet start.
• Als het apparaat niet opnieuw start, schakel het apparaat dan met de aan/uit-schakelaar (16) UIT en weer AAN.
• Als u al het bovenstaande heeft uitgevoerd en het apparaat werkt nog steeds niet, neem dan contact op met de klantenservice.

9. Elektrische aansluiting

De geïnstalleerde elektromotor is bedrijfsklaar aangesloten. De aansluiting voldoet aan de relevante VDE- en DIN-voorschriften. De netaansluiting van de klant en het gebruikte verlengsnoer moeten eveneens aan deze voorschriften voldoen.

Bij werkzaamheden met spuit- en sproeivoorzetapparaten alsook bij tijdelijk gebruik in de buitenlucht moet het apparaat absoluut middels een aardlekschakelaar met een afschakelstroom van 30 mA of minder worden aangesloten.

Belangrijke aanwijzingen

Bij overbelasting van de motor schakelt deze vanzelf uit. Na een afkoeltijd (deze tijd is verschillend) kan de motor weer worden ingeschakeld.

Defecte elektrische aansluitkabel.

Bij elektrische aansluitkabels treedt vaak schade aan de isolatie op.

Mogelijke oorzaken zijn:

• Drukpunten, als aansluitkabels door venster- of deuropeningen worden geleid.
• Knikken door een onvakkundige bevestiging of geleiding van het netsnoer.
• Snijplekken doordat er over het netsnoer is gereden.
• Beschadigde isolatie doordat de stekker uit de wandcontactdoos is getrokken.
• Scheuren door veroudering van de isolatie.

Dergelijke defecte elektrische aansluitkabels mogen niet worden gebruikt en zijn levensgevaarlijk als de isolatie is beschadigd.

Controleer de elektrische aansluitkabels regelmatig op schade. Let erop dat bij het controleren het netsnoer niet op het stroomnet is aangesloten. Elektrische aansluitkabels moeten aan de relevante VDE- en DIN-voorschriften voldoen. Gebruik uitsluitend netsnoeren met de aanduiding "H05VV-F".

Op de aansluitkabel moet de type-aanduiding vermeld staan.

Wisselstroommotor:

• De netspanning moet 230 V~ zijn.
• Verlengsnoeren moeten tot een lengte van 25 m een doorsnede hebben van 1,5 vierkante millimeter.

Aansluitingen en reparaties van de elektrische apparatuur mogen uitsluitend door een elektromonteur worden uitgevoerd.

Vermeld in geval van vragen de volgende gegevens:

• Stroomtype van de motor
• Gegevens van het typeplaatje van de machine
• Gegevens van het typeplaatje van de motor

Aansluittype X

Als het netsnoer van dit product beschadigd is, moet dit worden vervangen door een speciaal uitgevoerd netsnoer, dat verkrijgbaar is bij de fabrikant of diens klantenservice.

10. Reiniging, onderhoud en opslag

Let op!

Trek bij reinigings- en montagewerkzaamheden altijd de voedingsstekker uit het stopcontact! Gevaar voor verwonding door stroomstoten!

Let op!

Wacht tot het apparaat volledig is afgekoeld! Gevaar voor brandwonden!

Let op!

Voorafgaand aan alle reinigings- en onderhoudswerkzaamheden moet het apparaat drukloos worden gemaakt! Gevaar voor letsel!

10.1 Reiniging

• Houd het apparaat zoveel mogelijk vrij van stof en vuil. Wrijf het apparaat met een schone doek schoon of blaas het met perslucht bij een lage druk uit.
• Wij adviseren om het apparaat direct na elk gebruik te reinigen.
• Reinig het apparaat regelmatig met een vochtige doek en wat zachte zeep. Gebruik geen reinigings- of oplosmiddelen. Hierdoor kunnen de kunststofonderdelen van het apparaat worden aangetast. Let op dat er geen water in het apparaat terechtkomt.
• Slang en spuitgereedschap moeten voor reiniging van de compressor worden losgekoppeld. De compressor mag niet met water, oplosmiddelen of soortgelijke middelen worden gereinigd.

10.2 Onderhoud van het drukvat (afb. 1)

Let op! Om het drukvat (11) in goede staat te houden, moet u na elk gebruik het condenswater aftappen door de aftapplug (10) te openen.

Maak eerst de keteldruk drukloos (zie 10.7.1).

De aftapplug wordt geopend door hem linksom te draaien (vanaf de onderzijde van de compressor op de bout gezien), zodat het condenswater volledig uit het drukvat kan wegstromen. Draai vervolgens de aftapplug weer vast (rechtsom). Controleer voor elk gebruik het drukvat op roestvorming en beschadigingen.

De compressor mag niet gebruikt worden als het drukvat beschadigd of roestig is. Neem contact op met de klantenservicewerkplaats als u beschadigingen constateert.

Let op!

Het condenswater uit het drukvat bevat olieresten. Ontdoet u zich van het condenswater op een milieuvriendelijke manier en deponeer het op een overeenkomstige inzamelplaats.

Aanwijzingen voor het afvoeren van condenswater: Voer het condenswater af overeenkomstig de lokale en nationale milieuvoorschriften. Let op dat het niet in het afvalwatersysteem terechtkomt.

10.3 Veiligheidsklep (afb. 2)

De veiligheidsklep (8) is ingesteld op de maximaal toegestane druk van het drukvat. Het is niet toegestaan om de veiligheidsklep te verstellen of de verbindingsbeveiliging (8.2) tussen de aftapmoer (8.1) en de bijbehorende kap (8.3) te verwijderen.

De veiligheidsklep moet elke 30 bedrijfsuren, ten minste 3 keer per jaar worden bediend, zodat deze correct functioneert als dit nodig mocht zijn. Draai de geperforeerde aftapmoer (8.1) tegen de wijzers van de klok in om te openen en trek dan de klepstang met de hand naar buiten over de geperforeerde aftapmoer (8.1) om de uitloop van de veiligheidsklep te openen. De klep laat nu hoorbaar lucht uit.

Aansluitend draait u de aftapmoer weer rechtsom vast.

10.4 Oliepeil regelmatig controleren (afb. 5)

Compressor op een vlakke, horizontale ondergrond plaatsen.

Het oliepeil in het oliepeilglas (16) moet tussen MAX en MIN staan.

Olieverversing: Aanbevolen olie: SAE 15W 40 of gelijkwaardig.

De eerste vulling moet na 10 bedrijfsuren worden ververst; daarna moet u na elke 50 bedrijfsuren de olie aftappen en nieuwe olie bijvullen.

10.5 Olieverversing (afb. 1, 5)

Schakel de motor uit en trek de voedingsstekker uit het stopcontact. Verwijder de olieafsluitplug (14). Nadat de eventueel aanwezige luchtdruk is afgevoerd, kunt u de olieaftapplug (17) op de compressorpomp eruit schroeven.

Houd er een metalen afvoergootje onder en laat de olie in een opvangbak stromen, zodat de olie niet ongecontroleerd wegloopt. Als de olie niet helemaal uitstroomt, raden we aan om de compressor een beetje schuin te houden. Plaats de olieaftapplug (17) terug wanneer de olie is afgetapt.

Lever de afgewerkte olie in bij een inzamelpunt voor afgewerkte olie.

Zorg ervoor dat de compressor op een horizontale ondergrond staat, zodat de juiste oliehoeveelheid kan worden bijgevuld.

Voeg verse olie toe via de olievulopening (F) totdat het oliepeil de maximale vulhoeveelheid bereikt. Deze wordt aangegeven door een rode punt op het oliepeilglas (16). Overschrijd niet de maximale vulhoeveelheid. Overvulling kan schade aan het apparaat tot gevolg hebben. Plaats de olieafsluitplug (14) terug in de olievulopening (F).

10.6 Reinigen van het aanzuigfilter (afb. 1, 6, 10)

Het aanzuigfilter voorkomt dat stof en vuil naar binnen worden gezogen. Dit filter moet minimaal elke 300 bedrijfsuren worden gereinigd. De capaciteit van de compressor neemt namelijk aanzienlijk af als het aanzuigfilter verstopt is.

Verwijder het aanzuigfilter (2x) door de bout (D) los te draaien.

Trek vervolgens het filterdeksel (A) eraf. U kunt het luchtfilter (C) uitnemen. Klop het luchtfilter (C), filterdeksel (A) en filterhuis (B) voorzichtig uit. Deze componenten moeten daarna met perslucht (ca. 3 bar) worden uitgeblazen en in omgekeerde volgorde worden teruggeplaatst.

10.7 Opslag

Let op!

Haal de voedingsstekker uit het stopcontact, ontlucht het apparaat en alle aangesloten persluchtgereedschap. Stel de compressor dusdanig af dat deze niet door onbevoegden in gebruik kan worden genomen.

Let op!

De compressor alleen bewaren in een droge omgeving die niet toegankelijk is voor onbevoegden. Niet kantelen, uitsluitend rechtop bewaren! Olie kan uitlopen!

10.7.1 Aftappen van de overdruk

Laat de overdruk in de compressor ontsnappen door de compressor uit te schakelen en de nog aanwezige perslucht in het drukvat te gebruiken, bijv. een universeel persluchtgereedschap op stationair toerental of met een luchtpistool.

10.8 Service-informatie

Let op dat bij dit product de volgende delen onderhevig zijn aan gebruiksmatige of natuurlijke slijtage, resp. de volgende delen als verbruiksmateriaal worden gebruikt. Slijtageonderdelen*: Luchtfilter

Reserveonderdelen en accessoires zijn verkrijgbaar bij ons servicecentrum. Scan hiertoe de QR-code op de titelpagina.

11. Afvalverwerking en hergebruik

Aanwijzingen op de verpakking

De verpakkingsmaterialen zijn recyclebaar. Verpakkingen milieu-vriendelijk afvoeren.

Aanwijzingen betreffende de wetgeving Afgedankte elektrische en elektronische apparatuur (AEEA)

Afgedankte elektrische en elektronische apparatuur behoort niet bij het huishoudelijk afval, maar moet worden ingezameld resp. gescheiden worden afgevoerd!

• Oude batterijen of accu's die niet vast in het afgedankte apparaat zijn geïntegreerd, moeten voor het afvoeren op niet-destructieve wijze worden verwijderd! Het afvoeren hiervan is geregeld in de wetgeving inzake batterijen.
• Eigenaars resp. gebruikers van elektrische en elektronische apparaten zijn wettelijk verplicht om na gebruik de batterijen en accu's in te leveren.
• De eindgebruiker is verantwoordelijk voor het wissen van persoonsgerelateerde gegevens op het af te voeren afgedankte apparaat!
• Het symbool van de doorgekruiste vuilnisbak betekent dat afgedankte elektrische en elektronische apparatuur niet bij het huishoudelijk afval mag worden gegooid.
• Afgedankte elektrische en elektronische apparatuur kunnen bij de volgende punten kosteloos worden ingeleverd:
• Openbare afvalverwijderings- of inzamelingspunten (b.v. gemeentewerven).
• Verkooppunten van elektrische apparaten (stationair en online), voor zover dealers verplicht zijn ze terug te nemen of dit vrijwillig aanbieden.
• Tot drie afgedankte elektronische apparaten per apparaattype, met een randlengte van niet meer dan 25 centimeter, kunnen gratis naar de fabrikant worden teruggebracht zonder eerst een nieuw apparaat van de fabrikant te hoeven kopen, of naar een ander erkend verzamelpunt in je omgeving worden gebracht.
• Voor verdere aanvullende terugnamevoorwaarden van de fabrikanten en distributeurs verzoeken wij u contact op te nemen met de betreffende klantenservice.
• Bij levering van een nieuw elektrisch apparaat door de fabrikant aan een particulier huishouden, kan de fabrikant op verzoek van de eindgebruiker zorgen voor het kosteloos afhalen van het afgedankte elektrische apparaat. Neem hiertoe contact op met de klantenservice van de fabrikant.
• Deze uitspraken zijn alleen geldig voor apparaten die in de landen van de Europese Unie worden geïnstalleerd en verkocht en die onder de Europese Richtlijn 2012/19/EU vallen. In landen buiten de Europese Unie kunnen andere voorschriften gelden voor het afvoeren van afgedankte elektrische en elektronische apparatuur.

Informatie over het afvoeren van versleten apparatuur kunt u opvragen bij uw gemeente.

Brandstoffen en oliën

• Voor het afvoeren van het apparaat moeten de brandstoftank en het motorreservoir worden geleegd!
• Brandstof en motorolie horen niet bij het huishoudelijke afval of in het riool, maar moeten worden ingezameld resp. gescheiden worden afgevoerd!
• Lege olie- en brandstoftanks moeten milieuvriendelijk worden afgevoerd.

12. Verhelpen van storingen

Storing Mogelijk oorzaak Oplossing
Compressor draait Niet.	Compressor draait Niet.	Kabel, voedingsstekker; zekering en stopcontact controleren.
	Netspanning te laag.	Te lang verlengsnoer vermijden. Verlengsnoer met voldoende aderdoorsnede gebruiken.
	Buitentemperatuur te laag.	Niet gebruiken bij een buitentemperatuur onder de +5 °C.
	Motor oververhit.	Motor laten afkoelen EVT. deoorzaak van de oververhitting wegemen.
Compressor loopt, maar geen druk.	Veiligheidsklep (8) lek. Veiligheidsklep (8) verrangen.
	Afdichtingen defect.	Afdichtingen controleren, een defecte aflichting bij een gespecialiseerde werkplaats lately verrangen.
	Aftapplug voor condenswater (10) lek.	Bout met de hand aanhalen. Afdichting op debout controleren, EVT. verrangen.
De compressor loopt, de druk worden aangegeven op de manometer, maar het gereedschap loopt Niet.	Slangverbindingen lek.	Persluchtslang en gereedschap controleren, EVT. verrangen.
	Snelkoppeling lek. Snelkoppeling controlemen en EVT. verrangen.
	Te lage druk op de drukregelaar (5) ingesteld.	Drukregelaar waar opendraaien.

Opmerking over de verpakking

Verpakkingsmateriaal kan worden gerecycled. Gooi de verpakking op een milieuvriendelijke manier weg.

Verwijzingen naar de elektro- en elektronica-apparatenwet (ElektroG)

Zichtbare gebreken moeten binnen 8 dagen na ontvangst van de goederen worden gemeld, anders verliest de verkoper elke aanspraak op grond van deze gebreken. Onze machines worden geleverd met een garantie voor de duur van de wettelijke garantietermijn. Deze termijn gaat in vanaf het moment dat de koper de machine ontvangt. De garantie houdt in dat wij elk onderdeel van de machine dat binnen de garantietermijn aantoonbaar onbruikbaar wordt als gevolg van materiaal- of productiefouten, kosteloos vervangen. De garantie vervalt echter bij verkeerd gebruik of verkeerde behandeling van de machine. Voor onderdelen die wij niet zelf produceren, geven wij enkel de garantie die wij zelf krijgen van de oorspronkelijke leverancier. De kosten voor de montage van nieuwe onderdelen vallen ten laste van de koper. Eisen tot het aanbrengen van veranderingen of het toestaan van een korting en overige schadeloosstellingsclaims zijn uitgesloten.

Garantie ES
