LIETOŠANAS INSTRUKCIJA HC54 SCHEPPACH

KompresorsOriģinālās lietošanas instrukcijas tulkojums

Simbolu, kas atrodas uz ierīces, skaidrojums Simbolu izmantošanai šajā rokasgrāmatā jāvērš jūsu uzmanība uz iespējamiem riskiem. Ir precīzi jāizprot drošības simboli un skaidrojumi, uz kuriem tie attiecas. Brīdinājumi paši par sevi nenovērš riskus un nevar aizvietot pareizos pasākumus, lai novērstu negadījumus. Brīdinājums! Lai mazinātu savainošanās risku, izlasiet lietošanas instrukciju. Lietojiet ausu aizsargus. Trokšņu iedarbība var izraisīt dzirdes zudumu. Lietojiet putekļu aizsargmasku. Apstrādājot kokmateriālu un citus materiālus, var rasties veselībai kaitīgi putekļi. Nedrīkst apstrādāt azbestu saturošu materiālu! Lietojiet aizsargbrilles. Darba laikā radušās dzirksteles vai no ierīces krītošas šķēpeles, skaidas un putekļi var izraisīt redzes zudumu. Brīdinājums par karstām virsmām. Brīdinājums par elektrisko spriegumu! Brīdinājums! Ierīce ir aprīkota ar automātisku palaišanas vadību. Nelaidiet trešās personas ierīces darba zonā! Ievērojiet brīdinājuma norādes un drošības norādījumus! Nepakļaujiet ierīci lietus iedarbībai. Ierīci drīkst novietot, uzglabāt un ekspluatēt tikai tad, ja tiek nodrošināta sausa vide. Neatveriet krānu, kamēr nav pievienota gaisa šļūtene. Sāciet lietot ierīci tikai ar aizvērtu apvalku. Ražojums atbilst spēkā esošajām Eiropas Direktīvām. Produkts atbilst piemērojamām Serbijas vadlīnijām.www.scheppach.com

Papildus šajā lietošanas instrukcijā sniegtajiem drošī- bas norādījumiem un attiecīgās valsts īpašajiem notei- kumiem jāievēro vispāratzītie tehniskie noteikumi par konstruktīvi identisku ierīču lietošanu. Mēs neuzņemamies atbildību par nelaimes gadīju- miem vai zaudējumiem, kas rodas, ja neņem vērā šo instrukciju un drošības norādījumus.

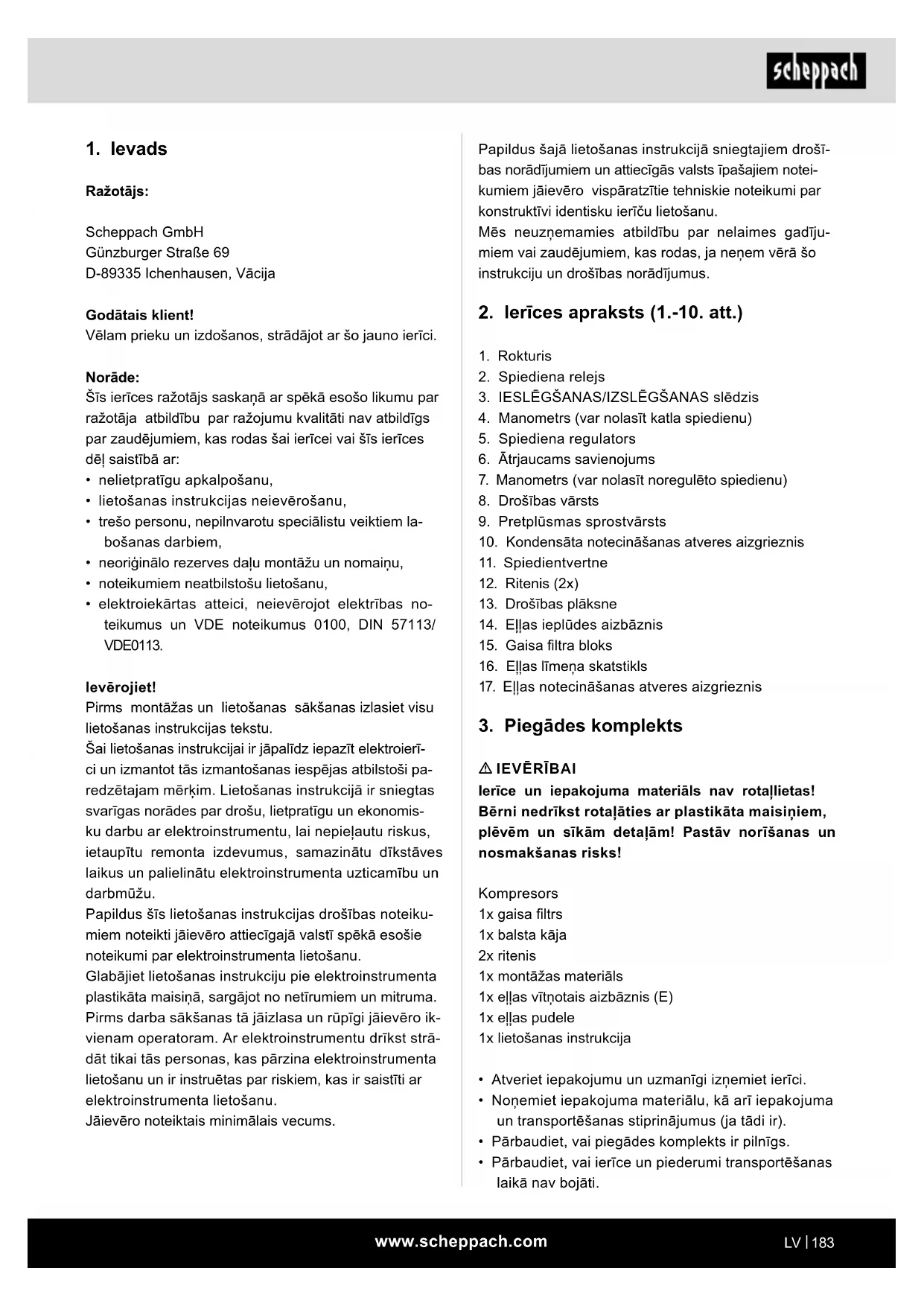

2. Ierīces apraksts (1.-10. att.)

6. Ātrjaucams savienojums

7. Manometrs (var nolasīt noregulēto spiedienu)

9. Pretplūsmas sprostvārsts

10. Kondensāta notecināšanas atveres aizgrieznis

13. Drošības plāksne

14. Eļļas ieplūdes aizbāznis

15. Gaisa ltra bloks

16. Eļļas līmeņa skatstikls

17. Eļļas notecināšanas atveres aizgrieznis

3. Piegādes komplekts

m IEVĒRĪBAI Ierīce un iepakojuma materiāls nav rotaļlietas! Bērni nedrīkst rotaļāties ar plastikāta maisiņiem, plēvēm un sīkām detaļām! Pastāv norīšanas un nosmakšanas risks! Kompresors 1x gaisa ltrs 1x balsta kāja 2x ritenis 1x montāžas materiāls 1x eļļas vītņotais aizbāznis (E) 1x eļļas pudele 1x lietošanas instrukcija

• Atveriet iepakojumu un uzmanīgi izņemiet ierīci.

• Noņemiet iepakojuma materiālu, kā arī iepakojuma un transportēšanas stiprinājumus (ja tādi ir).

• Pārbaudiet, vai piegādes komplekts ir pilnīgs.

• Pārbaudiet, vai ierīce un piederumi transportēšanas laikā nav bojāti.

Ražotājs: Scheppach GmbH Günzburger Straße 69 D-89335 Ichenhausen, Vācija Godātais klient! Vēlam prieku un izdošanos, strādājot ar šo jauno ierīci. Norāde: Šīs ierīces ražotājs saskaņā ar spēkā esošo likumu par ražotāja atbildību par ražojumu kvalitāti nav atbildīgs par zaudējumiem, kas rodas šai ierīcei vai šīs ierīces dēļ saistībā ar:

• nelietpratīgu apkalpošanu,

• lietošanas instrukcijas neievērošanu,

• trešo personu, nepilnvarotu speciālistu veiktiem la- bošanas darbiem,

• neoriģinālo rezerves daļu montāžu un nomaiņu,

• noteikumiem neatbilstošu lietošanu,

• elektroiekārtas atteici, neievērojot elektrības no- teikumus un VDE noteikumus 0100, DIN 57113/ VDE0113. Ievērojiet! Pirms montāžas un lietošanas sākšanas izlasiet visu lietošanas instrukcijas tekstu. Šai lietošanas instrukcijai ir jāpalīdz iepazīt elektroierī- ci un izmantot tās izmantošanas iespējas atbilstoši pa- redzētajam mērķim. Lietošanas instrukcijā ir sniegtas svarīgas norādes par drošu, lietpratīgu un ekonomis- ku darbu ar elektroinstrumentu, lai nepieļautu riskus, ietaupītu remonta izdevumus, samazinātu dīkstāves laikus un palielinātu elektroinstrumenta uzticamību un darbmūžu. Papildus šīs lietošanas instrukcijas drošības noteiku- miem noteikti jāievēro attiecīgajā valstī spēkā esošie noteikumi par elektroinstrumenta lietošanu. Glabājiet lietošanas instrukciju pie elektroinstrumenta plastikāta maisiņā, sargājot no netīrumiem un mitruma. Pirms darba sākšanas tā jāizlasa un rūpīgi jāievēro ik- vienam operatoram. Ar elektroinstrumentu drīkst strā- dāt tikai tās personas, kas pārzina elektroinstrumenta lietošanu un ir instruētas par riskiem, kas ir saistīti ar elektroinstrumenta lietošanu. Jāievēro noteiktais minimālais vecums.www.scheppach.com

3. Sargājiet sevi no iespējamā elektrošoka

- Nepieļaujiet ķermeņa daļu pieskaršanos iezemē- tiem priekšmetiem (piem., caurulēm, radiatoriem, plītīm, ledusskapjiem). 4 Nelaidiet klāt bērnus! - Neļaujiet citām personām pieskarties instrumen- tam un vadam, nelaidiet klāt tās savā darba vietā. 5 Elektroinstrumentus, ko nelietojat, uzglabājiet drošā vietā - Neizmantotus elektroinstrumentus uzglabājiet sausā, augstu izvietotā vai aizslēgtā, bērniem nepieejamā vietā. 6 Nepārslogojiet elektroinstrumentu - Norādītajā jaudas diapazonā iespējams strādāt labāk un drošāk. 7 Valkājiet piemērotu apģērbu - Nevalkājiet platu apģērbu vai nelietojiet rotaslie- tas, ko var satvert ierīces kustīgās detaļas. - Strādājot ārpus telpām, ieteicams izmantot gumi- jas cimdus un neslīdošus apavus. - Garus matus nosedziet ar matu tīkliņu. 8 Neizmantojiet vadu mērķiem, kuriem tas nav pa- redzēts - Neizmantojiet kabeli, lai atvienotu spraudni no kontaktligzdas. Sargājiet vadu no karstuma, eļļas un asām šķautnēm. 9 Rūpīgi kopiet instrumentus - Uzturiet kompresoru tīru, lai darbs veiktos labi un droši. - Ievērojiet apkopes noteikumus. - Regulāri pārbaudiet elektroinstrumenta savie- nošanas vadu un bojājumu gadījumā uzticiet to salabot kompetentam speciālistam. - Regulāri pārbaudiet pagarinātāja vadus un no- mainiet tos, ja tie ir bojāti. 10 Atvienojiet kontaktspraudni no kontaktligzdas - Ja nelietojat elektroinstrumentu, pirms apkopes un nomainot instrumentus, piem., zāģa plātni, urbi, frēzi. 11 Nepieļaujiet nejaušu darbības sākšanu - Pārliecinieties, vai slēdzis, iespraužot kontakt- dakšu kontaktligzdā, ir izslēgts. 12 Strādājot ārpus telpām, izmantojiet pagarinātāja kabeli - Ārpus telpām lietojiet tikai atļautos pagarinātāja kabeļus ar atbilstīgiem apzīmējumiem. - Kabeļsaivu izmantojiet tikai notītā stāvoklī. 13 Vienmēr esiet uzmanīgs - Sekojiet līdzi savai rīcībai. Strādājiet saprātīgi. Nelietojiet elektroinstrumentu, ja neesat koncen- trējies.

• Ja iespējams, uzglabājiet iepakojumu līdz garantijas termiņa beigām.

4. Noteikumiem atbilstoša lietošana

Kompresors ir paredzēts saspiestā gaisa ģenerēšanai pneimatiski darbināmiem instrumentiem, kurus var lietot ar gaisa apjomu līdz apmēram 158 l/min (piemē- ram, riepu piepildītājam, izpūšanas pistolei un krāso- šanas pistolei). Ierīci drīkst lietot tikai tai paredzētajiem mērķiem. Ierī- ces lietošana citiem mērķiem ir uzskatāma par notei- kumiem neatbilstošu. Par jebkāda veida bojājumiem vai savainojumiem, kas izriet no šādas lietošanas, ir atbildīgs lietotājs/operators un nevis ražotājs. Ņemiet vērā, ka mūsu ierīces noteikumiem atbilstošā veidā nav konstruētas komerciālai, amatnieciskai vai rūpnieciskai izmantošanai. Mēs neuzņemamies ga- rantiju, ja ierīci izmanto komerciālos, amatniecības vai rūpniecības uzņēmumos, kā arī līdzīgos darbos.

5. Drošības norādījumi

m Ievērībai! Lai izsargātos no elektrošoka, savaino- jumiem un aizdegšanās, lietojot elektroinstrumentus, ņemiet vērā turpmāk minētos pamata drošības pasāku- mus. Pirms elektroinstrumenta lietošanas izlasiet visus šos drošības norādījumus un rūpīgi tos uzglabājiet. m Ievērībai! Lai izsargātos no elektriskā trieciena, sa- vainošanās riska un ugunsbīstamības, lietojot šo kom- presoru, jāievēro šādi pamata drošības pasākumi. Pirms ierīces lietošanas izlasiet un ievērojiet šos no- rādījumus. Drošs darbs 1 Uzturiet kārtībā savu darba vietu - Nekārtība darba vietā var izraisīt nelaimes gadī- jumus. 2 Ņemiet vērā apkārtējās vides ietekmi - Sargājiet elektroinstrumentus no lietus. - Nelietojiet elektroinstrumentus mitrā vai slapjā vidē. Risks, ko rada elektriskais trieciens! - Nodrošiniet labu darba vietas apgaismojumu. - Nelietojiet elektroinstrumentus ugunsnedrošā vai sprādzienbīstamā vidē.www.scheppach.com

22 Ir ieteicams, ka padeves šļūtenes, ja spiediens pārsniedz 7 bar, vajadzētu aprīkot ar drošības kabeli, piem., tērauda trosi. 23 Nepieļaujiet spēcīgu slodzi uz cauruļvadu sistē- mu, izmantojot elastīgas šļūtenes īscaurules, lai nepieļautu salocījuma vietas. 24 Lietojiet noplūdstrāvas aizsargslēdzi ar 30 mA vai mazāku nostrādes strāvu. Noplūdstrāvas aizsarg- slēdža lietošana mazina elektriskā trieciena risku. 25 Pārliecinieties, vai eļļas dzesēšanas ierīces tiek uzturētas tīrībā, un aizsargmehānismi paliek darb- spējīgā stāvoklī.

26. Apdedzināšanās risks ar karstu eļļu

- Lietojiet piemērotus aizsargcimdus. - Nekad strādājiet ar kompresoru atklātu liesmu tuvumā. - Uzmaniet, lai neizšļakstītu eļļu.

27. Zemā temperatūrā, kas mazāka par 0°C, motora

palaišana ir aizliegta. m BRĪDINĀJUMS! Šis elektroinstruments darba lai- kā rada elektromagnētisko lauku. Šis lauks noteiktos apstākļos var traucēt aktīvo vai pasīvo medicīnisko implantu darbību. Lai mazinātu nopietnu vai nāvējo- šu savainojumu risku, personām ar medicīniskajiem implantiem pirms elektroinstrumenta lietošanas ietei- cams konsultēties ar ārstu un ražotāju.

PAPILDU DROŠĪBAS NORĀDĪJUMI

Ievērojiet attiecīgā pneimatiskā instrumenta / pne- imatiskās ierīces lietošanas instrukcijas! Papildus jāievēro turpmāk minētās vispārīgās norādes. Drošības norādījumi darbam ar saspiesto gaisu un izpūšanas pistolēm

• Ievērojiet pietiekamu attālumu līdz ražojumam – ne mazāk kā 2,50 m – un kompresora ekspluatācijas laikā netuvojieties tam ar pneimatiskiem instrumen- tiem / pneimatiskām ierīcēm.

• Kompresora sūknis un cauruļvadi darba laikā sa- sniedz augstas temperatūras. Pieskaršanās rada apdegumus.

• Kompresora iesūktais gaiss jāuztur tīrs no piemai- sījumiem, kas kompresora sūknī var radīt uguns- grēkus vai sprādzienus.

• Atvienojot šļūtenes savienojumu, noturiet ar roku šļūtenes savienojuma detaļu. Tādējādi jūs nepie- ļausiet savainojumus, ko rada atpakaļ atlecoša šļū- tene. 14 Pārbaudiet, vai elektroinstruments nav bojāts - Pirms elektroinstrumenta turpmākas izmantoša- nas rūpīgi jāpārbauda, vai aizsargmehānismi vai viegli bojātas detaļas darbojas nevainojami un atbilstoši paredzētajam mērķim. - Pārbaudiet, vai kustīgās daļas darbojas nevai- nojami, neaizķeras vai nav bojātas. Visas daļas pareizi jāuzmontē un jāizpilda visi nosacījumi, lai nodrošinātu nevainojamu elektroinstrumenta darbību. - Bojāti aizsargmehānismi un daļas atbilstoši jāsa- labo atzītā specializētā darbnīcā vai jānomaina, ja lietošanas instrukcijā nav norādīts citādi. - Bojāti slēdži jānomaina klientu servisa darbnīcā. - Nelietojiet darbnederīgus vai bojātus savienoša- nas vadus. - Nelietojiet elektroinstrumentus, kuriem nevar ieslēgt un izslēgt slēdzi. 15 Elektroinstrumenta remontu uzticiet veikt kvali- cētam elektriķim - Šis elektroinstruments atbilst attiecīgajiem dro- šības noteikumiem. Remontu drīkst veikt tikai kvalicēts elektriķis, turklāt jāizmanto oriģinālās rezerves daļas, citādi ar lietotāju var notikt nelai- mes gadījumi. 16 Ievērībai! - Savai drošībai lietojiet tikai piederumus un papil- dierīces, kas norādītas lietošanas instrukcijā vai ko ieteicis vai norādījis instrumentu ražotājs. - Citu darba instrumentu vai piederumu lietošana, kas atšķiras no lietošanas instrukcijā vai katalo- gā ieteiktajiem, var radīt personīgu savainošanās risku. 17 Troksnis - Izmantojot kompresoru, lietojiet ausu aizsargus. 18 Savienošanas vada nomaiņa - Ja bojā savienošanas vadu, ražotājam vai kvali- cētam elektriķim tas jānomaina, lai nepieļautu bīstamību. Risks, ko rada elektriskie triecieni! 19 Riepu piepildīšana - Tieši pēc piepildīšanas pārbaudiet spiedienu riepā ar piemērotu manometru, piem., degvielas uzpildes stacijā. 20 Pa ceļu pārvietojami kompresori lietošanai būv- laukumā - Uzmaniet, lai visas šļūtenes un armatūra būtu piemērota kompresora maksimāli pieļaujamajam darba spiedienam. 21 Uzstādīšanas vieta - Uzstādiet kompresoru tikai uz līdzenas pamat- nes.www.scheppach.com

• Darba zonai jābūt nodalītai no kompresora tā, lai tas nevarētu nonākt tiešā saskarē ar darba vielu. Spiedientvertņu lietošana

• Kurš lieto spiedientvertni, tam tā jāuztur pienācīgā stāvoklī, pienācīgi jālieto, jākontrolē, nekavējoties jāveic nepieciešamie uzturēšanas kārtībā un labo- šanas darbi un atbilstoši apstākļiem jāveic nepie- ciešamie drošības pasākumi.

• Uzraudzības iestāde atsevišķā gadījumā var dod rīkojumu par nepieciešamajiem kontroles pasāku- miem.

• Nedrīkst lietot spiedientvertni, ja tai ir trūkumi, tā apdraud darbiniekus vai trešās personas.

• Pirms katras lietošanas pārbaudiet, vai spiedien- tvertnei nav rūsas un bojājumu. Kompresoru ne- drīkst lietot ar bojātu vai sarūsējušu spiedientvertni. Ja jūs konstatējat bojājumus, tad lūdzam vērsties klientu servisa darbnīcā. Uzglabājiet drošības norādījumus drošā vietā. Atlikušais risks Ievērojiet lietošanas instrukcijas norādītos apkopes un drošības norādījumus. Esiet vienmēr uzmanīgs darba laikā un nelaidiet trešās personas klāt jūsu darba vietai, turot tās drošā attā- lumā. Arī ierīces lietpratīgas lietošanas laikā vienmēr paliek zināms atlikušais risks, kuru nevar izslēgt. No ierīces veida un konstrukcijas var izrietēt šāda potenciāla bīs- tamība:

• Ražojuma nejauša palaide ekspluatācijā.

• Dzirdes bojājums, ja nelieto norādītos ausu aizsar- gus.

• Netīrumu daļiņas, putekļi utt., neskatoties uz aizsar- gbriļļu lietošanu, var iekļūt jūsu acīs vai sejā.

• Savirpuļoto daļiņu ieelpošana.

• Darbā ar izpūšanas pistoli lietojiet aizsargbrilles. Svešķermeņi un nopūstās daļiņas var viegli izraisīt savainojumus.

• Strādājot ar pneimatisko pistoli, lietojiet aizsargbril- les un respiratora masku. Putekļi ir kaitīgi veselībai! Svešķermeņi un nopūstās daļiņas var viegli izraisīt savainojumus.

• Neappūtiet personas ar izpūšanas pistoli vai netīriet apģērbu uz ķermeņa. Savainošanās risks! Drošības norādījumi strūklas un izsmidzināšanas papildierīču (piem., krāsotāja pistoles) lietošanai:

• Uzpildot izsmidzināšanas palīgierīci, novietojiet to pietiekami tālu no kompresora, lai šķidrums nevarē- tu nonākt saskarē ar kompresoru.

• Nekad neizsmidziniet šķidrumu ar izsmidzināšanas palīgierīci (piem., krāsotāja pistoli) kompresora vir- zienā. Mitrums var radīt elektrības izraisītus apdrau- dējumus!

• Neizmantojiet lakas vai šķīdinātājus, kuru uzliesmo- šanas temperatūra ir mazāka par 55° C. Sprādzien- bīstamība!

• Nesildiet lakas un šķīdinātājus. Sprādzienbīstamī- ba!

• Ja izmanto veselībai kaitīgus šķidrumus, aizsardzī- bai ir nepieciešamas ltrācijas ierīces (sejas aiz- sargmaska). Ievērojiet arī šādu vielu ražotāju snieg- to informāciju par aizsardzības pasākumiem.

• Jāievēro uz izmantojamo materiālu ārējā iepakoju- ma piestiprinātā informācija un marķējumi saskaņā ar Noteikumiem par rīkošanos ar bīstamām vielām. Ja nepieciešams, jāveic papildu aizsardzības pasā- kumi, it īpaši jāvalkā piemērots apģērbs un jālieto maskas.

• Smidzināšanas procesa laikā, kā arī darba telpā ne- drīkst smēķēt. Sprādzienbīstamība! Arī krāsas tvaiki ir viegli aizdedzināmi.

• Nedrīkst būt pieejamas vai nedrīkst lietot uguns vie- tas, atklātu liesmu vai dzirksteļojošas mašīnas.

• Neuzglabājiet vai nelietojiet ēdienus un dzērienus darba telpā. Krāsas tvaiki ir kaitīgi veselībai.

• Darba telpas apjomam jābūt lielākam par 30 m³, un jābūt nodrošinātai pietiekamai gaisa apmaiņai smi- dzināšanas un žāvēšanas laikā.

• Nesmidziniet pret vēju. Izsmidzinot aizdedzināmus vai bīstamus smidzināmos materiālus, principiāli ie- vērojiet vietējās policijas pārvaldes noteikumus.

• Neizmantojiet kopā ar PVC spiediena šļūteni šādus šķidrumus, piem., lakbenzīnu, butilspirtu un meti- lēnhlorīdu. Šie šķidrumi sagrauj spiediena šļūteni.www.scheppach.com

• Kompresors ir piemērots lietošanai sausās telpās. Lietošana nav pieļaujama zonās, kurās darbojas ar smidzināmu ūdeni.

• Pirms lietošanas sākšanas jāpārbauda eļļas līmenis kompresora sūkņa korpusā.

• Kompresoru ir atļauts lietot ārpus telpām tikai īslai- cīgi, ja ir sausi laikapstākļi.

• Kompresoram vienmēr jābūt sausam, un to nedrīkst pēc darba atstāt ārpus telpām.

8. Uzstādīšana un vadība

m Ievērībai! Pirms lietošanas sākšanas noteikti pilnīgi uzstādiet ie- rīci!

8.1 Riteņu montāža (3. att.)

• Lai nostiprinātu riteņus (12), vispirms izvadiet pa- plāksni ar riteņa tapskrūvi caur riteni. Tad pievieno- jiet paplāksni un sešstūra uzgriezni riteņa iekšpusē. Tagad ar roku pievelciet uzgriezni tiktāl, lai ritenis vēl varētu griezties.

• Bīdiet riteņa bloku caur cilpu zem tvertnes.

• Nostipriniet to ar paplāksni, drošības paplāksni un uzgriezni, un pēc tam to stingri pievelciet.

• Atkārtojiet šo procesu otrajam ritenim.

8.2 Balsta kājas montāža (4. att.)

• Nostipriniet gumijas kājiņas pie cilpas apakšā tvert- nes priekšpusē, izmantojot komplektā iekļautās skrūves, paplāksnes un uzgriežņus.

8.3 Gaisa ltra montāža (6. att.)

• Brīdinājums! Gaisa ltrs jāuzstāda pirms pirmās lie- tošanas reizes. Lietošana bez gaisa ltra bojā kom- presoru un anulē garantiju.

• Noņemiet transportēšanas aizbāzni (G) un pieskrū- vējiet gaisa ltru (15) pie ierīces.

8.4 Transportēšanas vāka (E) nomaiņa (5. att.)

• Noņemiet eļļas iepildes atveres (F) transportēša- nas vāku (E).

• Iepildiet komplektā iekļauto kompresoreļļu kompre- sora sūkņa korpusā un ievietojiet klātpievienoto eļ- ļas vītņoto aizbāzni (14) eļļas iepildes atverē (F).

• Pārbaudiet eļļas līmeni, izmantojot skatstiklu (16). Eļļas līmenim vienmēr jābūt sarkanā loka robežās. Darba spiediens apm. 8 bar Teorēt. iesūkšanas ražīgums apm. 220 l/min Efektīvais izvades daudzums ar 1 bar spiedienu apm. 158 l/min Aizsardzības pakāpe IPX2 Ierīces svars apm. 30 kg Eļļa (15W 40) apm. 0,25 l Maks. uzstādīšanas augstums (v.j.l.) 1000 m Trokšņa emisijas vērtības bija noteiktas atbilstoši stan- darta EN ISO 3744 prasībām. Lietojiet ausu aizsargus. Trokšņu iedarbība var izraisīt dzirdes zudumu. m Brīdinājums: Troksnis var radīt smagas sekas jūsu veselībai. Ja ierīces troksnis pārsniedz 85 dB, lietojiet piemērotus ausu aizsargus. Skaņas jaudas līmenis

93 dB Skaņas spiediena līmenis L

7. Pirms lietošanas sākšanas

• Pirms pievienošanas pārliecinieties, vai datu plāk- snītē norādītā informācija sakrīt ar elektrotīkla pa- rametriem.

• Pirms lietošanas uzsākšanas izņemiet transportē- šanas aizbāzni (F) un uzpildiet kompresora sūkņa korpusu ar eļļu, kā aprakstīts 8.4. punktā.

• Pārbaudiet, vai ierīcei nav transportēšanas laikā radušos bojājumu. Nekavējoties ziņojiet par iespē- jamiem bojājumiem transporta uzņēmumam, kurš bija piegādājis kompresoru.

• Kompresora uzstādīšana jāveic patērētāja tuvumā.

• Nedrīkst pieļaut garus gaisa vadus un garas baro- jošās līnijas (pagarinātāja kabeļus).

• Ievērojiet, lai būtu sauss iesūkšanas gaiss bez pu- tekļiem.

• Neuzstādiet kompresoru mitrā vai slapjā telpā.

• Kompresoru drīkst lietot tikai piemērotās telpās (la- bi ventilētās, apkārtējās vides temperatūra no +5°C līdz 40°C). Telpā nedrīkst atrasties putekļi, skābes, tvaiki, sprāgstošas vai uzliesmojošas gāzes.www.scheppach.com

Strādājot ar strūklas un izsmidzināšanas papildierī- cēm, kā arī ierīci lietojot ārpus telpām, noteikti jāpie- slēdz noplūdstrāvas aizsargslēdzis ar 30 mA vai ma- zāku nostrādes strāvu. Svarīgas norādes Motora pārslodzes gadījumā tas patstāvīgi izslēdzas. Pēc atdzišanas (laiks var būt atšķirīgs) motoru var at- kārtoti ieslēgt. Bojāts elektropieslēguma vads. Elektriskajiem pieslēguma vadiem bieži rodas izolāci- jas bojājumi. To iemesli var būt šādi:

• saspiedumi, ja pieslēguma vadus izvieto logu vai durvju ailās;

• locījuma vietas pieslēguma vada nepareizas nostip- rināšanas vai izvietošanas dēļ;

• griezuma vietas pieslēguma vadā, pārbraucot tam pāri;

• izolācijas bojājumi, izraujot no sienas kontaktligz- das;

• plaisas izolācijas novecošanas dēļ. Šādus bojātus elektropieslēguma vadus nedrīkst iz- mantot, un izolācijas bojājumu dēļ tie ir bīstami dzīvī- bai. Regulāri pārbaudiet, vai pieslēguma vadiem nav bojā- jumu. Ievērojiet, lai pārbaudes laikā pieslēguma vads nebūtu pievienots elektrotīklam. Elektropieslēguma vadiem jāatbilst attiecīgajiem VDE un DIN noteiku- miem. Izmantojiet tikai savienošanas vadus ar marķē- jumu “H05VV-F”. Tipa marķējuma uzdrukātais teksts uz pieslēguma ka- beļa ir obligāts. Maiņstrāvas motors:

• Tīkla spriegumam jābūt 230 V~.

• Līdz 25 m gariem pagarinātāja vadiem jābūt ar 1,5 kvadrātmilimetru šķērsgriezumu. Elektriskā aprīkojuma pieslēgumus un labošanas dar- bus drīkst veikt tikai kvalicēts elektriķis. Jautājumu gadījumā norādiet šādus datus:

• motora strāvas veids;

• ierīces datu plāksnītē norādītie dati;

• motora datu plāksnītē norādītie dati

8.5 Tīkla pieslēgums

• Kompresors ir aprīkots ar tīkla vadu ar kontaktligzdu ar zemējuma kontaktu. To var pievienot pie jebkuras kontaktligzdas ar zemējuma kontaktu 230 V~ 50 Hz, kas ir aprīkota ar 16 A drošinātāju.

• Pirms lietošanas sākšanas uzmaniet, lai tīkla sprie- gums sakristu ar darba spriegumu un mašīnas jau- du datu plāksnītē.

• Gari barošanas vadi, kā arī pagarinājumi, vada spo- les utt. izraisa sprieguma kritumu, un var aizkavēt motora palaišanu.

• Zemās temperatūrās, kas mazākas par +5°C, moto- ra palaišana ir apdraudēta stingras gaitas dēļ.

8.6 Ieslēgšanas / izslēgšanas slēdzis (7. att.)

• Lai ieslēgtu kompresoru, ieslēgšanas / izslēgšanas slēdzi (3) pavelk uz augšu. Lai izslēgtu, ieslēgša- nas / izslēgšanas slēdzi nospiež uz leju.

• Noregulēto spiedienu var nolasīt no ātrjaucamā sa- vienojuma (6).

• Manometrā (4) nolasa katla spiedienu.

8.8 Spiediena releja iestatījums (1. att.)

• Spiediena relejs (2) ir noregulēts rūpnīcā. Ieslēgšanas spiediens apm. 6 bar Izslēgšanas spiediens apm. 8 bar

8.9 Termiskais aizsargslēdzis

Termiskais aizsargslēdzis ir uzstādīts ierīcē. Ja nostrādā termiskais aizsargslēdzis, rīkojieties šādi:

• Atvienojiet tīkla kontaktspraudni.

• Nogaidiet apmēram divas līdz trīs minūtes.

• Atkārtoti iespraudiet ierīci.

• Ja ierīce neiedarbinās, atkārtojiet procesu.

• Ja ierīce atkārtoti neiedarbinās, izslēdziet un atkal ieslēdziet ieslēgšanas / izslēgšanas slēdzi (16).

• Ja esat veicis visas iepriekš minētās darbības, un ierīce tik un tā nedarbojas, sazinieties ar mūsu ser- visu.

9. Pieslēgšana elektrotīklam

Uzstādītais elektromotors ir pievienots darbam gatavā veidā. Pieslēgums atbilst attiecīgajiem VDE un DIN noteikumiem. Klienta tīkla pieslēgu- mam un izmantotajam pagarinātāja vadam jāat- bilst šiem noteikumiem.www.scheppach.com

m Ievērībai! Kondensāts no spiedientvertnes satur eļļas atliekas. Utilizējiet kondensātu atbilstoši apkārtējās vides prasī- bām atbilstošajā savākšanas vietā. Norādes par kondensāta utilizāciju Utilizējiet kondensātu atbilstoši vietējiem un nacionāla- jiem apkārtējās vides noteikumiem. Pārliecinieties, vai tas netiek novadīts kanalizācijas sistēmā.

10.3 Drošības vārsts (2. att.)

Drošības vārsts (8) ir noregulēts atbilstoši maksimāli pieļaujamajam spiedientvertnes spiedienam. Nav pie- ļaujams pārregulēt drošības vārstu vai noņemt savie- nojuma aizturi (8.2) starp notecināšanas uzgriezni (8.1) un tā vāciņu (8.3). Lai drošības vārsts vajadzības gadījumā pareizi dar- botos, tas ir jāaktivizē ik pēc 30 darba stundām,bet vismaz 3 reizes gadā. Lai atvērtu, grieziet caurumoto notecināšanas uzgriezni (8.1) pretēji pulksteņrādītāju virzienam un tad ar roku izvelciet vārsta kātu uz āru pāri caurumotajam notecināšanas uzgrieznim (8.1), lai atvērtu drošības vārsta izplūdes atveri. Tagad no vārs- ta dzirdami izplūst gaiss. Pēc tam atkal aizgrieziet notecināšanas uzgriezni pulk- steņrādītāja virzienā.

10.4 Eļļas līmeņa regulāra pārbaude (5. att.)

Kompresoru novietojiet uz līdzenas virsmas. Eļļas līmenim vienmēr jāatrodas eļļas kontrollodzi- ņa (16) robežās starp atzīmēm MAX un MIN. Eļļas maiņa: Ieteicamā eļļa: SAE 15W 40 vai līdzvēr- tīga. Pirmā uzpilde ir jānomaina pēc 10 darba stundām; pēc tam eļļu noteciniet un uzpildiet jaunu eļļu ik pēc 50 dar- ba stundām.

10.5 Eļļas maiņa (1., 5. att.)

Izslēdziet motoru un atvienojiet tīkla kontaktdakšu no kontaktligzdas. Izņemiet eļļas aizbāzni (14). Pēc tam, kad esat izlaiduši iespējamo gaisa spiedienu, varat iz- skrūvēt pie kompresora sūkņa esošo eļļas notecināša- nas atveres aizgriezni (17). Lai eļļa neizplūstu nekontrolēti, turiet zem tās mazu skārda tekni un savāciet eļļu traukā. Ja eļļa pilnīgi ne- iztek, iesakām kompresoru nedaudz sasvērt. Ja eļļa ir iztecējusi, uzlieciet atpakaļ eļļas notecināšanas atve- res aizgriezni (17). Izlietoto eļļu utilizējiet atbilstošā izlietotās eļļas savāk- šanas punktā. Pievienošanas veids X Ja tiek sabojāts šī ražojuma tīkla pieslēguma vads, tas jānomaina ar īpaši sagatavotu tīkla pieslēguma vadu, kas pieejams pie ražotāja vai tā klientu servisā.

10. Tīrīšana, apkope un glabāšana

m Ievērībai! Pirms jebkādiem tīrīšanas un apkopes darbiem atvie- nojiet tīkla spraudni! Savainošanās risks, ko rada strā- vas impulsi! m Ievērībai! Nogaidiet, līdz ierīce ir pilnīgi atdzisusi! Apdedzināša- nās risks! m Ievērībai! Pirms visiem tīrīšanas un apkopes darbiem ierīce jāat- brīvo no spiediena! Savainošanās risks!

• Uzturiet ierīci tīru no putekļiem un netīrumiem, cik vien tas ir iespējams. Noberziet ierīci ar tīru drānu vai izpūtiet to ar zema spiediena saspiesto gaisu.

• Iesakām ierīci tīrīt uzreiz pēc katras lietošanas rei- zes.

• Regulāri tīriet ierīci ar mitru drānu un mazliet ziepju pastas. Neizmantojiet tīrīšanas līdzekļus vai šķīdi- nātājus; tie varētu bojāt ierīces plastmasas daļas. Uzmaniet, lai ūdens nevarētu iekļūt ierīces iekšienē.

• Pirms kompresora tīrīšanas jāatvieno šļūtene un smidzināšanas uzgaļi. Kompresoru nedrīkst tīrīt ar ūdeni, šķīdinātājiem vai tamlīdzīgām vielām.

10.2 Spiedientvertnes apkope (1. att.)

Ievērībai! Lai nodrošinātu spiedientvertnes (11) ilgstošu derīguma termiņu, pēc katras lietošanas reizes ir jānotecina kondensāts, atskrūvējot note- cināšanas atveres aizgriezni (10). Vispirms samaziniet katla spiedienu (sk. 10.7.1. pun- ktu). Notecināšanas atveres aizgriezni atskrūvē, griežot pretēji pulksteņrādītāja virzienam (skatoties no kom- presora apakšpuses uz aizgriezni), lai varētu pilnīgi no- tecināt kondensātu no spiedientvertnes. Pēc tam atkal aizskrūvējiet notecināšanas atveres aizgriezni (griežot pulksteņrādītāja virzienā). Pirms katras lietošanas pār- baudiet, vai spiedientvertnei nav rūsas un bojājumu. Kompresoru nedrīkst lietot ar bojātu vai sarūsējušu spiedientvertni. Ja jūs konstatējat bojājumus, tad lū- dzam vērsties klientu servisa darbnīcā.www.scheppach.com

11. Utilizācija un otrreizēja izmantošana

Norādes par iepakojumu Iepakojuma materiāli ir pārstrādā- jami. Utilizējiet iepakojumus at- bilstoši apkārtējās vides prasī- bām. Norādes par Vācijas elektrisko un elektronisko ie- kārtu likumu (ElektroG) Nolietotās elektriskās un elektroniskās ie- kārtas nedrīkst izmest sadzīves atkritu- mos, bet gan tās jānodod šķirošanas vai utilizācijas punktā!

• Nolietotās baterijas vai akumulatori, kas nav nekus- tīgi iebūvēti nolietotajās iekārtās, pirms nodošanas jāizņem bez sagraušanas! To utilizāciju regulē Vāci- jas likums par baterijām.

• Elektrisko un elektronisko iekārtu īpašniekiem vai lietotājiem ir uzlikts par pienākumu pēc lietošanas tās nodot likumā noteiktajā kārtībā.

• Gala lietotājs patstāvīgi ir atbildīgs par savu per- sonīgo datu dzēšanu no utilizējamajās nolietotās iekārtas!

• Nosvītrotā atkritumu konteinera simbols nozīmē, ka elektriskās un elektroniskās iekārtas nedrīkst utili- zēt sadzīves atkritumos.

• Nolietotās elektriskās un elektroniskās iekārtas var nodot bez maksas šādās vietās: - Publiski-tiesiskās utilizācijas vai savākšanas vie- tas (piem., komunālie būvlaukumi). - Elektroiekārtu pārdošanas vietas (stacionāri un tiešsaistē), ja tirdzniecības uzņēmumiem ir uzlikts par pienākumu veikt pieņemšanu atpakaļ, vai tie sniedz šādu pakalpojumu brīvprātīgi. - Līdz trim nolietotām elektroiekārtām atbilstoši katram iekārtas veidam, kuru malas garums ir maksimāli 25 centimetri, varat bez jaunas iekār- tas iepriekšējas iegādes no ražotāja bez maksas nodot pie ražotāja vai kādā citā pilnvarotā savāk- šanas vietā jūsu tuvumā. - Citas ražotāja un izplatītāja papildu pieņemšanas atpakaļ prasības uzzināsiet attiecīgajā klientu servisā.

• Ja ražotājs veic jaunas elektroiekārtas piegādi pri- vātai mājsaimniecībai, tas var ierosināt nolietotās elektroiekārtas bezmaksas savākšanu pēc gala lietotāja pieprasījuma. Šim nolūkam sazinieties ar ražotāja klientu servisu. Lai iepildītu pareizu eļļas daudzumu, pievērsiet uzma- nību tam, lai kompresors atrastos uz līdzenas virsmas. Uzpildiet jauno eļļu pa eļļas iepildes atveri (F), līdz eļļas līmenis sasniedz maksimālo iepildes daudzumu. Tas ir atzīmēts uz eļļas kontrollodziņa (16) ar sarkanu punktu. Nepārsniedziet maksimālo iepildes daudzumu. Pārpil- de var izraisīt ierīces bojājumus. Ievietojiet atpakaļ eļ- ļas iepildes atverē (F) eļļas vītņoto aizbāzni (14).

10.6 Iesūkšanas ltra tīrīšana (1., 6., 10. att.)

Ieplūdes ltrs novērš putekļu un netīrumu iesūkšanu. To nepieciešams tīrīt vismaz ik pēc 300 darba stun- dām. Nosprostots ieplūdes ltrs būtiski samazina kom- presora jaudu. Noņemiet iesūkšanas ltru (2x), atskrūvējot skrūvi (D). Pēc tam noņemiet ltra vāku (A). Tagad varat izņemt gaisa ltru (C). Uzmanīgi izpuriniet gaisa ltru (C), ltra vāku (A) un ltra korpusu (B). Šīs detaļas pēc tam jā- nopūš ar saspiestu gaisu (apm. 3 bar) un jāuzstāda atpakaļ apgrieztā secībā.

m Ievērībai! Atvienojiet tīkla kontaktdakšu, atgaisojiet ierīci un visus pievienotos pneimatiskos instrumentus. No- vietojiet kompresoru tā, lai to nevarētu sākt lietot nepiederošas personas. m Ievērībai! Uzglabājiet kompresoru tikai sausā un nepiedero- šām personām nepieejamā vietā. Nesagāziet, uz- glabājiet tikai stāvus pozīcijā! Eļļa var izplūst!

10.7.1 Pārspiediena izlaišana

Izlaidiet pārspiedienu no kompresora, izslēdzot kom- presoru un patērējot vēl spiedientvertnē esošo sa- spiesto gaisu, piem., ar pneimatisko instrumentu tukšgaitā vai ar izpūšanas pistoli.

10.8 Servisa informācija

Jāievēro, ka šim ražojumam šādas daļas ir pakļautas lietošanas vai dabiskajam nodilumam, vai šādas daļas ir nepieciešamas kā patērējamie materiāli. Nodilstošās detaļas*: Gaisa ltrs

• nav obligāti iekļauts piegādes komplektā! Rezerves daļas un piederumus varat saņemt mūsu servisa centrā. Šim nolūkam noskenējiet titullapā eso- šo kvadrātkodu.www.scheppach.com

12. Traucējumu novēršana

Traucējums Iespējamais cēlonis Novēršana Kompresors nedarbojas. Kompresors nedarbojas. Pārbaudiet vadu, tīkla kontaktspraudni, drošinātāju un kontaktligzdu. Tīkla spriegums pārāk zems. Nepieļaujiet pārāk garus pagarinātāja kabeļus. Izmantojiet pagarinātāja kabeļus ar pietiekamu dzīslu šķērsgriezumu. Ārējā temperatūra pārāk zema. Nelietojiet, ja ārējā temperatūra ir zemāka par +5° C. Motors pārkarsis. Ļaujiet motoram atdzist, ja nepieciešams, novērsiet pārkaršanas cēloni. Kompresors darbojas, taču nav spiediena. Neblīvs drošības vārsts (8). Nomainiet drošības vārstu (8). Sabojāti blīvējumi. Pārbaudiet blīvējumus, uzticiet nomainīt sabojātus blīvējumus specializētā darbnīcā. Neblīvs kondensāta notecināšanas atveres aizgrieznis (10). Ar roku pievelciet aizgriezni. Pārbaudiet, ja nepieciešams, nomainiet blīvējumu uz aizgriežņa. Kompresors darbojas, spiedienu parāda manometrā, taču instrumenti nedarbojas. Nehermētiski šļūteņu savienojumi. Pārbaudiet, ja nepieciešams, nomainiet pneimatisko šļūteni un instrumentus. Nehermētisks ātrjaucams savienojums. Pārbaudiet, ja nepieciešams, nomainiet ātrjaucamo savienojumu. Ar spiediena regulatoru (5) noregulēts pārāk mazs spiediens. Vairāk atskrūvējiet spiediena regulatoru.

• Šie apgalvojumi attiecas tikai uz ierīcēm, kas tiek uzstādītas un pārdotas Eiropas Savienības dalībval- stīs, un kas ir pakļautas Eiropas Direktīvas 2012/19/ ES prasībām. Valstīs, kas nav Eiropas Savienības dalībvalstis, var būt spēkā no šīm atšķirīgas prasī- bas attiecībā uz nolietoto elektrisko un elektronisko iekārtu utilizāciju. Par iespējām utilizēt nolietoto ierīci jautājiet sava novada vai pilsētas administrācijā. Degviela un eļļas

• Pirms ierīces utilizācijas jāiztukšo degvielas tvertne un motoreļļas tvertne!

• Degvielu un motoreļļu nedrīkst izmest sadzīves at- kritumos vai kanalizācijā, tās jānodod šķirošanas vai utilizācijas punktā!

• Tukšās eļļas un degvielas tvertnes jāutilizē atbilstoši apkārtējās vides prasībām.www.scheppach.com

13. Atbilstības deklarācija
