MANUALE UTENTE HC54 SCHEPPACH

CompressoreLa traduzione dal manuale di istruzioni originale

Spiegazione dei simboli sull’apparecchio L’utilizzo di simboli in questo manuale serve ad attirare la vostra attenzione sui possibili rischi. I simboli di sicurezza e le spiegazioni che li accompagnano devono essere perfettamente compresi. Le avvertenze in quanto tali non eliminano i rischi e non possono sostituire le misure atte a prevenire gli infortuni. Avviso - Per ridurre il rischio di lesioni, leggere le istruzioni per l'uso. Indossare una protezione per l'udito. L'esposizione al rumore può provocare la perdita dell'udito. Indossare una maschera respiratoria antipolvere. Durante la lavorazione del legno e di altri materiali si può generare della polvere nociva per la salute. Non è consentita la lavorazione di materiali contenenti amianto! Indossare degli occhiali protettivi. Le scintille generate durante il funzionamento o le schegge, i trucioli e la polvere che provengono dall'apparecchio possono causare la perdita della vista. Avviso di superci calde. Avvertimento di presenza tensione elettrica! Avviso! L'apparecchio è dotato di un comando di avviamento automatizzato. Tenere persone terze lontane dalla zona di pericolo dell'apparecchio! Osservare le indicazioni di avviso e di sicurezza! Non esporre la macchina alla pioggia. L'apparecchio può essere installato stazionato, stoccato e azionato solo a condizioni ambientali di asciutto. Non aprire il rubinetto nché il essibile dell'aria non è collegato. Mettere in funzione il dispositivo solo con cofano di copertura chiuso. Il prodotto è conforme alle direttive europee in vigore. Il prodotto è conforme alle direttive serbe in vigore.www.scheppach.com

L’età minima richiesta per gli operatori deve essere as- solutamente rispettata. Oltre alle indicazioni di sicurezza contenute nelle pre- senti istruzioni per l’uso e alle disposizioni speciali in vigore nel proprio Paese, devono essere rispettate le regole tecniche generalmente riconosciute per l’utiliz- zo di macchine simili. Si declina ogni responsabilità in caso di incidenti o dan- ni dovuti al mancato rispetto delle presenti istruzioni e delle avvertenze di sicurezza.

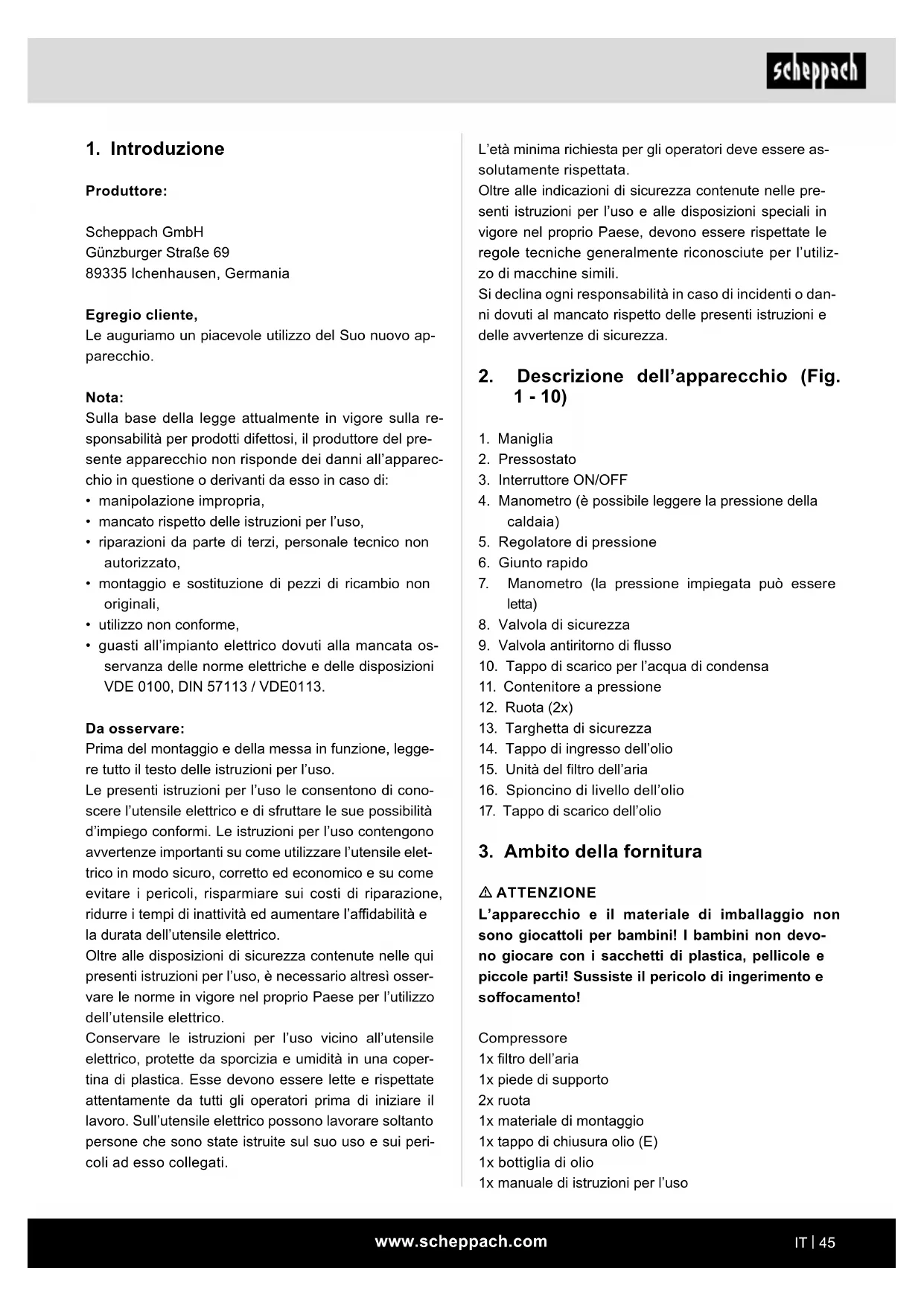

3. Interruttore ON/OFF

4. Manometro (è possibile leggere la pressione della

5. Regolatore di pressione

7. Manometro (la pressione impiegata può essere

8. Valvola di sicurezza

9. Valvola antiritorno di usso

10. Tappo di scarico per l’acqua di condensa

11. Contenitore a pressione

13. Targhetta di sicurezza

3. Ambito della fornitura

m ATTENZIONE L’apparecchio e il materiale di imballaggio non sono giocattoli per bambini! I bambini non devo- no giocare con i sacchetti di plastica, pellicole e piccole parti! Sussiste il pericolo di ingerimento e so󰀨ocamento! Compressore 1x ltro dell’aria 1x piede di supporto 2x ruota 1x materiale di montaggio 1x tappo di chiusura olio (E) 1x bottiglia di olio 1x manuale di istruzioni per l’uso

Produttore: Scheppach GmbH Günzburger Straße 69 89335 Ichenhausen, Germania Egregio cliente, Le auguriamo un piacevole utilizzo del Suo nuovo ap- parecchio. Nota: Sulla base della legge attualmente in vigore sulla re- sponsabilità per prodotti difettosi, il produttore del pre- sente apparecchio non risponde dei danni all’apparec- chio in questione o derivanti da esso in caso di:

• manipolazione impropria,

• mancato rispetto delle istruzioni per l’uso,

• riparazioni da parte di terzi, personale tecnico non autorizzato,

• montaggio e sostituzione di pezzi di ricambio non originali,

• utilizzo non conforme,

• guasti all’impianto elettrico dovuti alla mancata os- servanza delle norme elettriche e delle disposizioni VDE 0100, DIN 57113 / VDE0113. Da osservare: Prima del montaggio e della messa in funzione, legge- re tutto il testo delle istruzioni per l’uso. Le presenti istruzioni per l’uso le consentono di cono- scere l’utensile elettrico e di sfruttare le sue possibilità d’impiego conformi. Le istruzioni per l’uso contengono avvertenze importanti su come utilizzare l’utensile elet- trico in modo sicuro, corretto ed economico e su come evitare i pericoli, risparmiare sui costi di riparazione, ridurre i tempi di inattività ed aumentare l’a󰀩dabilità e la durata dell’utensile elettrico. Oltre alle disposizioni di sicurezza contenute nelle qui presenti istruzioni per l’uso, è necessario altresì osser- vare le norme in vigore nel proprio Paese per l’utilizzo dell’utensile elettrico. Conservare le istruzioni per l’uso vicino all’utensile elettrico, protette da sporcizia e umidità in una coper- tina di plastica. Esse devono essere lette e rispettate attentamente da tutti gli operatori prima di iniziare il lavoro. Sull’utensile elettrico possono lavorare soltanto persone che sono state istruite sul suo uso e sui peri- coli ad esso collegati.www.scheppach.com

Lavorare in sicurezza 1 Mantenere in ordine la zona di lavoro - Disordine nell’area di lavoro può causare infor- tuni. 2 Tenere in considerazione gli inussi ambientali - Non esporre gli attrezzi elettrici alla pioggia. - Non utilizzare utensili elettrici in luoghi umidi o bagnati. Pericolo di scarica elettrica! - Garantire un’adeguata illuminazione dell’area di lavoro. - Non utilizzare gli elettroutensile in luoghi esposti a rischio di incendio o esplosione.

3. Proteggersi da scosse elettriche

- Evitare il contatto con componenti collegati a ter- ra (es. tubi, radiatori, cucine elettriche, frigoriferi) 4 Tenere i bambini lontani! - Non lasciare che altre persone tocchino l’attrez- zo o il cavo, tenerle lontane dalla propria zona di lavoro. 5 Conservare gli elettroutensili non utilizzati in modo sicuro - Gli utensili elettrici non utilizzati devono essere conservati in un luogo asciutto, in posizione ele- vata o chiuso a chiave, al di fuori della portata dei bambini. 6 Non sovraccaricare l’attrezzo elettrico - Funzionano meglio e in modo più sicuro nel cam- po di potenza indicato. 7 Indossare abbigliamento adeguato - Non indossare abbigliamento largo o gioielli per- ché potrebbero essere catturati da componenti in movimento. - Durante il lavoro all’aperto si raccomandano guanti in gomma e calzature antiscivolo. - In caso di capelli lunghi, indossare una retina per raccogliere i capelli. 8 Non utilizzare il cavo per scopi a cui non è de- stinato - Non estrarre la spina dalla presa tirando il cavo. Proteggere il cavo da calore, olio e spigoli appun- titi. 9 Prendersi cura degli attrezzi elettrici con diligenza - Tenere il proprio compressore pulito, in modo da poter lavorare con esso in modo corretto e sicuro. - Attenersi alle istruzioni di manutenzione. - Controllare regolarmente la linea di allacciamen- to dell’utensile elettrico e farlo sostituire da un tecnico qualicato qualora sia danneggiato. - Controllare regolarmente i cavi di prolunga e so- stituirli quando appaiono danneggiati.

• Aprire l’imballaggio ed estrarre con cautela l’appa- recchio.

• Rimuovere il materiale di imballaggio nonché le sta󰀨e di sicurezza per il trasporto e l’imballaggio (se presenti).

• Controllare se il contenuto della fornitura è com- pleto.

• Controllare l’apparecchio e gli accessori per rilevare l’eventuale presenza di danni dovuti al trasporto.

• Ove possibile, conservare l’imballaggio no alla scadenza della garanzia.

4. Impiego conforme alla destinazione

d’uso Il compressore viene utilizzato per generare aria com- pressa per attrezzi ad aria compressa che possono essere azionati con un volume di aria no a circa 158 l/ min (per esempio sistema di gonaggio degli pneuma- tici, pistola di so󰀩aggio e pistola di verniciatura). Utilizzare la macchina solo in modo conforme all’uso previsto. Un uso diverso o che oltrepassi quello previ- sto è da considerarsi non conforme. L’utente/l’operato- re, e non il produttore, è unico responsabile dei danni o di qualsiasi tipo di lesione derivante. Si prega di osservare che i nostri apparecchi non sono destinati a un uso commerciale, artigianale o industriale. Non ci si assume alcuna responsabilità se l’apparecchio è impiegato nel quadro di un’attività commerciale, artigianale, industriale o simili.

5. Indicazioni di sicurezza

m Attenzione! Quando si utilizzano elettroutensili adottare le seguenti misure di sicurezza basilari per la protezione contro le scosse elettriche, le lesioni o il pe- ricolo di incendio. Leggere tutte le avvertenze prima di utilizzare il presente elettroutensile e conservare con cura le avvertenze di sicurezza . m Attenzione! Quando si utilizzano questi compresso- ri, per evitare scosse elettriche, il pericolo di lesioni e di incendi è necessario osservare le misure di sicurez- za di base seguenti. Leggere e osservare queste avvertenze prima di utiliz- zare l’apparecchio.www.scheppach.com

16 Attenzione! - Per la propria sicurezza personale, utilizzare solo gli accessori e i dispositivi supplementari riportati nelle istruzioni per l’uso o consigliati / indicati dal produttore. - L’utilizzo di elettroutensili e accessori diversi da quelli consigliati nelle istruzioni per l’uso o nel catalogo può implicare un pericolo di lesioni per- sonali. 17 Rumore - Durante l’utilizzo del compressore, indossare oto- protettori. 18 Sostituzione del cavo di collegamento - Se il cavo di collegamento è danneggiato, deve essere sostituito dal produttore o da un elettrici- sta specializzato, al ne di evitare potenziali peri- coli. Pericolo di scariche elettriche! 19 Gonaggio degli pneumatici - Controllare la pressione degli pneumatici subi- to dopo il gonaggio, utilizzando un manometro adatto, ad es. presso una stazione di rifornimen- to. 20 Compressori mobili su strada per il funzionamento in cantieri - Assicurarsi che tutti i essibili e il valvolame siano adatti alla pressione operativa massima ammes- sa del compressore. 21 Luogo di installazione - Posizionare il compressore solo su una supercie piana. 22 Si consiglia di dotare i essibili di alimentazione di un cavo di sicurezza, ad es. una fune metallica, in caso di pressioni superiori a 7 bar. 23 Evitare forti sollecitazioni sul sistema di tubi, utiliz- zando raccordi per tubi essibili, al ne di impedire la formazione di punti di piegatura. 24 Utilizzare sempre un interruttore di󰀨erenziale con corrente di intervento pari a 30 mA. L’uso di un interruttore di󰀨erenziale riduce il rischio di scossa elettrica. 25 Assicurarsi che i dispositivi di ra󰀨reddamento dell’olio siano mantenuti puliti e i dispositivi di protezione rimangano funzionanti.

26. Pericolo di ustione da olio caldo

- Indossare guanti protettivi adeguati. - Non lavorare mai con il compressore in prossimi- tà di amme libere. - Fare attenzione a non rovesciare dell’olio.

27. Alle basse temperature al di sotto di 0°C, è vietato

avviare il motore. 10 Estrarre la spina dalla presa - In caso di inutilizzo dell’attrezzo elettrico, prima della manutenzione e durante la sostituzione di attrezzi, per esempio lama della sega, trapano, fresa. 11 Evitare l’avviamento inavvertito - Accertarsi che l’interruttore sia spento quando si inserisce la spina nella presa. 12 Utilizzare il cavo di prolunga per la zona esterna - All’aperto utilizzare solo cavi di prolunga con- sentiti e opportunamente contrassegnati a tale scopo. - Utilizzare il tamburo avvolgicavo solo in stato sro- tolato. 13 Stare sempre all’erta - Fare attenzione a cosa si sta facendo. Attenersi alle regole di buonsenso durante il lavoro. Non utilizzare l’attrezzo elettrico se non si è concen- trati. 14 Vericare che l’attrezzo elettrico non sia danneg- giato - Prima di utilizzare l’utensile elettrico, controllare scrupolosamente che i dispositivi di protezione o le parti leggermente danneggiate funzionino cor- rettamente. - Controllare che le parti mobili funzionino corret- tamente e non si blocchino, e che non siano dan- neggiate. Tutti i componenti devono essere mon- tati correttamente e tutte le condizioni devono essere soddisfatte al ne di garantire un esercizio perfetto dell’elettroutensile. - I dispositivi di protezione e le parti danneggiate devono essere riparati o sostituiti correttamente in un’o󰀩cina specializzata autorizzata, a meno che non venga specicato altrimenti nelle istru- zioni per l’uso. - Gli interruttori danneggiati devono essere sostitu- iti presso un’o󰀩cina di assistenza. - Non utilizzare cavi di collegamento difettosi o danneggiati. - Non utilizzare attrezzi elettrici il cui l’interruttore non può essere acceso o spento. 15 Far riparare l’elettroutensile da un tecnico elettri- cista qualicato - Il presente utensile elettrico è conforme alle di- sposizioni di sicurezza pertinenti. Le riparazioni devono essere e󰀨ettuate solo da un esperto elet- tricista utilizzando pezzi di ricambio originali, al- trimenti si rischiano infortuni dell’utilizzatore.www.scheppach.com

• Non spruzzare mai con i dispositivi accessori di spruzzaggio (ad es. bombolette spray di vernice) nella direzione del compressore. L’umidità può pro- vocare danni elettrici!

• Non utilizzare vernici o solventi con punto di inam- mabilità inferiore a 55° C. Pericolo di esplosione!

• Non riscaldare vernici e solventi. Pericolo di esplo- sione!

• Se vengono trattati liquidi nocivi per la salute, sono necessari apparecchi ltranti (maschere facciali) per la protezione. Osservare anche le informazioni fornite dai fabbricanti di tali sostanze per quanto ri- guarda le misure di protezione.

• Occorre osservare le informazioni e le marcature relative all’ordinanza sulle sostanze pericolose Gef- Sto󰀨V applicate sugli imballaggi esterni dei materiali lavorati. È necessario adottare eventualmente ulte- riori misure di protezione, in particolare indossare indumenti e maschere adeguate.

• Non è consentito fumare durante il processo di spruzzatura o nell’area di lavoro. Pericolo di esplo- sione! Anche i fumi delle vernici sono altamente in- ammabili.

• Non è consentita la presenza o l’uso di focolari, amme libere o macchine che emettono scintille.

• Non conservare o consumare cibi e bevande nell’a- rea di lavoro. I fumi delle vernici sono nocivi per la salute.

• L’area di lavoro deve essere superiore a 30 m³ e occorre garantire un su󰀩ciente ricambio dell’aria durante la spruzzatura e l’asciugatura.

• Non spruzzare controvento. Osservare tassativa- mente le disposizioni dell’autorità di polizia locale quando si spruzzano materiali inammabili o peri- colosi.

• Non trattare in collegamento con il essibile a pres- sione in PVC uidi quali acquaragia, butanolo e di- clorometano. Questi uidi distruggono il essibile a pressione.

• L’area di lavoro deve essere separata dal compres- sore in modo che non ci sia un contatto diretto con il mezzo di lavoro. Funzionamento di serbatoi a pressione

• Chiunque utilizzi un serbatoio a pressione è tenuto a mantenerlo in condizioni adeguate, a farlo funzio- nare correttamente, a monitorarlo, a eseguire senza indugio gli interventi di manutenzione e riparazione necessari e ad adottare le misure di sicurezza ri- chieste dalle circostanze. m AVVISO! Questo attrezzo elettrico genera un cam- po magnetico durante l’esercizio. Tale campo può dan- neggiare impianti medici attivi o passivi in particolari condizioni. Per ridurre il rischio di lesioni serie o mor- tali, si raccomanda alle persone con impianti medici di consultare il proprio medico e il fabbricante dell’im- pianto medico prima di utilizzare l’attrezzo elettrico.

ULTERIORI INDICAZIONI DI SICUREZZA

Rispettare le istruzioni di servizio corrisponden- ti dei rispettivi attrezzi pneumatici / dispositivi ac- cessori ad aria compressa! Occorre inoltre rispetta- re le indicazioni generali di seguito riportate. Indicazioni di sicurezza per lavorare con aria com- pressa e pistole di so󰀩aggio

• Garantire una distanza su󰀩ciente dal prodotto, sempre di almeno 2,50 m e tenere lontani gli attrezzi pneumatici / i dispositivi accessori ad aria compres- sa durante il funzionamento del compressore.

• La pompa del compressore e le linee del compres- sore raggiungono temperature elevate durante l’e- sercizio. Il contatto comporta ustioni.

• L’aria aspirata dal compressore deve essere man- tenuta priva di additivi che rischiano di provocare incendi o esplosioni nella pompa del compressore.

• Quando si allenta il raccordo del essibile, tenere saldamente con la mano il pezzo di raccordo del essibile. In questo modo si evitano eventuali le- sioni causate dal rimbalzo del essibile.

• Indossare occhiali protettivi quando si lavora con la pistola di so󰀩aggio. Corpi estranei e componen- ti so󰀩ati via possono facilmente causare lesioni.

• Indossare occhiali protettivi e una mascherina per la protezione delle vie aeree quando si lavora con la pistola ad aria compressa. Le polveri sono nocive per la salute! Corpi estranei e componenti so󰀩ati via possono facilmente causare lesioni.

• Non puntare il so󰀩o della pistola di so󰀩aggio su persone né utilizzarla per pulire indumenti mentre vengono indossati sul corpo. Pericolo di lesioni! Indicazioni di sicurezza per l’utilizzo di dispositi- vi accessori di spruzzatura e spray (per esempio bombolette spray di vernice):

• Durante il riempimento del dispositivo accessorio di spruzzaggio e spray, tenere lontano il compressore al ne di evitare il contatto del liquido con il com- pressore.www.scheppach.com

Volume di scarico e󰀨ettivo a 1 bar circa 158 l/ min Tipo di protezione IPX2 Peso dell'apparecchio circa 30 kg Olio (15W 40) circa 0,25 l Altezza di montaggio (sopra il livello zero) 1000 m I valori delle emissioni sonore sono stati determinati secondo la EN ISO 3744. Indossare una protezione per l’udito. L’esposizione al rumore può provocare la perdita dell’u- dito. m Avviso: Il rumore può avere un grave impatto sulla salute. Se il rumore della macchina è superiore a 85 dB, usare degli otoprotettori adeguati. Livello di potenza acustica

93 dB Livello di pressione acustica L

7. Prima della messa in funzione

• Prima del collegamento assicurarsi che i dati sulla piastrina indicatrice corrispondano ai dati della rete.

• Rimuovere, prima della messa in funzione iniziale, il tappo per il trasporto (F) e riempire l’alloggiamento della pompa del compressore con olio, come de- scritto al punto 8.4.

• Controllare l’apparecchio per rilevare l’eventuale presenza di danni da trasporto. Comunicare im- mediatamente eventuali danni al corriere che ha consegnato il compressore.

• Il compressore deve essere installato vicino all’u- tenza.

• È necessario evitare linee d’aria e di alimentazione lunghe (cavi di prolunga).

• Accertarsi che l’aria di aspirazione sia secca e pri- va di polvere.

• Non collocare il compressore in un locale umido o bagnato.

• Il compressore può funzionare solo in locali ido- nei (ben ventilati, temperatura ambiente da +5 °C a 40 °C). Nell’ambiente non devono essere presenti polveri, acidi, vapori, gas esplosivi o inammabili.

• L’autorità di controllo può disporre le misure di mo- nitoraggio richieste dal singolo caso.

• Non è consentito far funzionare un serbatoio a pres- sione se presenta difetti che potrebbero mettere in pericolo gli addetti o terzi.

• Controllare il serbatoio a pressione prima di ogni messa in funzione per vericare che non sia arrug- ginito o danneggiato. Il compressore non deve es- sere messo in funzione se il serbatoio a pressione è arrugginito o danneggiato. In caso di danni, prego rivolgersi a un punto di assistenza. Conservare con cura le indicazioni di sicurezza. Rischio residuo Rispettare le indicazioni di manutenzione e sicurezza denite all’interno delle istruzioni per l’uso. Fare sempre attenzione durante il lavoro e mantenere le altre persone presenti a un distanza di sicurezza ri- spetto alla propria postazione di lavoro. Anche se lo strumento viene utilizzato in modo cor- retto sussiste sempre comunque un certo rischio resi- duo che non può essere escluso. In base al tipo e alla struttura dello strumento, possono derivare i seguenti potenziali pericoli:

• Messa in funzione involontaria del prodotto.

• Danni all’udito se non si indossano otoprotettori ade- guati.

• Particelle di sporco, polvere etc. possono arrivare negli occhi o sul viso nonostante si indossino oc- chiali di protezione.

• Possibile inalazione di particelle sollevate nell’aria.

Allacciamento alla rete 230 V~ 50Hz Potenza del motore 1100 W max. 1500W Modalità operativa S1 Numero massimo di giri del compressore 2850 min

Volume del serbatoio a pressione 50 l Pressione di esercizio circa 8 bar Potenza di aspirazione teorica circa 220 l/ minwww.scheppach.com

• Riempire l’alloggiamento della pompa del compres- sore con l’olio per compressori in dotazione e inse- rire il tappo di chiusura dell’olio (14) accluso nell’o- rizio di rabbocco dell’olio (F).

• Controllare il livello dell’olio dal vetro di ispezione (16). Il livello dell’olio dovrebbe trovarsi all’interno del cerchio rosso.

8.5 Allacciamento alla rete

• Il compressore è dotato di un cavo di rete con spi- na di messa a terra. Questo può essere collegato a qualsiasi presa collegata a terra 230 V~ 50 Hz protetta a 16 A.

• Prima della messa in funzione, accertarsi che la tensione di rete corrisponda alla tensione di eser- cizio e alla potenza della macchina riportata sulla targhetta dati.

• Cavi di alimentazione lunghi, prolunghe, tamburi portacavo ecc. causano cadute di tensione e pos- sono impedire l’avvio del motore.

• Per accendere il compressore, si tira l’interruttore ON/OFF (3) verso l’alto. Per spegnere, si tira l’in- terruttore ON/OFF verso il basso.

8.7 Regolazione della pressione: (Fig. 1, 2, 8)

• Con il regolatore di pressione (5) si imposta la pres- sione sul manometro (7).

• La pressione impostata può essere rilevata sul giunto rapido (6).

• La pressione della caldaia viene letta dal mano- metro (4).

8.8 Impostazione del pressostato (Fig. 1)

• Il pressostato (2) viene impostato in fabbrica. Pressione di accensione circa 6 bar Pressione si spegnimento circa 8 bar

8.9 Interruttore magnetotermico di protezione

L’interruttore magnetotermico di protezione è integrato nell’apparecchio. Se l’interruttore magnetotermico di protezione si attiva, procedere nel seguente modo:

• Estrarre la spina elettrica.

• Attendere da due a tre minuti circa.

• Reinserire l’apparecchio.

• Se l’apparecchio non si avvia, ripetere l’operazione.

• Il compressore è adatto per l’uso in locali asciutti. Non è ammissibile l’uso in zone in cui si impiegano spruzzi di acqua.

• Prima della messa in funzione occorre controllare il livello dell’olio nell’alloggiamento della pompa del compressore.

• Il compressore può essere usato solo per breve tempo in ambienti esterni, a condizioni ambientali di asciutto.

• Il compressore deve sempre essere tenuto asciutto e non deve rimanere all’aperto dopo i lavori.

8. Montaggio e utilizzo

m Attenzione! Prima della messa in funzione è obbligatorio montare completamente l’apparecchio!

8.1 Montaggio delle ruote (Fig. 3)

• Per ssare le ruote (12), come prima cosa far pas- sare una rondella con il perno ruota attraverso la ruota. Dopodiché aggiungere una rondella e un da- do esagonale sul lato interno della ruota. A questo punto stringere manualmente il dado nché è an- cora possibile ruotare la ruota.

• Spingere l’unità della ruota attraverso la linguetta sotto il serbatoio.

• Stringere quest’ultima con una rondella, una ron- della di sicurezza e un dado, serrandoli in manie- ra salda.

• Ripetere il processo per la seconda ruota.

8.2 Montaggio del piede di supporto (Fig. 4)

• Utilizzando viti, rondelle di rasamento e dadi forniti in dotazione stringere i piedi in gomma sulla lingua nella parte inferiore del lato anteriore del serbatoio.

8.3 Montaggio del ltro dell’aria (Fig. 6)

• Avviso: Il ltro dell’aria deve essere montato prece- dentemente al primo utilizzo. L’uso senza ltro dell’a- ria comporta il danneggiamento del compressore e la perdita di validità della garanzia.

• Rimuovere il tappo per il trasporto (G) e avvitare il ltro dell’aria (15) all’apparecchio.

8.4 Sostituzione del coperchio per il trasporto

La designazione del tipo deve essere stampata sul ca- vo di collegamento. Motore a corrente alternata:

• La tensione di alimentazione deve essere di 230 V ~.

• I cordoni di prolunga no a 25 m di lunghezza de- vono avere una sezione di 1,5 millimetri quadrati. Gli allacciamenti e le riparazioni all’impianto elettrico possono essere eseguiti soltanto da un elettricista qualicato. In caso di domande indicare i seguenti dati:

• Tipo di corrente del motore

• Dati della piastrina indicatrice della macchina

• Dati della piastrina indicatrice del motore Tipo di collegamento X Se il cavo di allacciamento alla rete di questo prodot- to è danneggiato, occorre sostituirlo con un apposito cavo di allacciamento alla rete, disponibile presso il produttore o il suo servizio di assistenza clienti.

10. Pulizia, manutenzione e magazzi-

naggio m Attenzione! Staccare la spina elettrica prima di tutti gli interventi di pulizia e di manutenzione! Pericolo di lesioni causate da scariche elettriche! m Attenzione! Attendere no a quando l’apparecchio non si sia raf- freddato completamente! Pericolo di ustioni! m Attenzione! Prima di qualsiasi lavoro di pulizia e manutenzione, l’apparecchio deve essere depressurizzato! Pericolo di lesioni!

• Mantenere lo strumento più pulito possibile dalla polvere e dallo sporco. Pulire l’apparecchio stro- nando con un panno pulito o so󰀩ando con aria compressa a bassa pressione.

• Si raccomanda di pulire l’apparecchio subito dopo ogni utilizzo.

• Se l’apparecchio continua a non avviarsi, spegnere l’apparecchio con l’interruttore ON/OFF (16) per poi riaccenderlo.

• Se sono stati eseguiti tutti i passi sopra citati e l’ap- parecchio continua comunque a non funzionare, contattare il nostro servizio di assistenza.

9. Allacciamento elettrico

Il motore elettrico installato è collegato e pronto per l’esercizio. L’allacciamento è conforme alle di- sposizioni VDE e DIN pertinenti. L’allacciamento alla rete lato cliente e il cavo di prolunga utilizzato devono essere conformi a tali norme. Durante i lavori con i dispositivi accessori di spruzzag- gio e spray nonché in caso di applicazione provvisoria all’aperto, occorre collegare assolutamente l’apparec- chio ad una corrente di intervento di 30 mA tramite un interruttore di󰀨erenziale. Avvertenze importanti In caso di sovraccarico il motore si disinserisce auto- maticamente. Dopo un tempo di ra󰀨reddamento (di du- rata diversa) è possibile inserire nuovamente il motore. Cavo di alimentazione elettrica difettoso. Sui cavi di alimentazione elettrica si vericano spesso danni all’isolamento. Le cause possono essere le seguenti:

• Schiacciature, laddove i cavi di alimentazione ven- gono fatti passare attraverso nestre o interstizi di porte.

• Piegature a causa del ssaggio o della conduzione dei cavi stessi eseguiti in modo non appropriato.

• Tagli causati dal transito sui cavi di alimentazione.

• Danni all’isolamento causati dalle operazioni di di- stacco dalla presa a parete.

• Cricche a causa dell’invecchiamento dell’isolamen- to. Tali cavi di alimentazione elettrica difettosi non posso- no essere utilizzati e rappresentano un pericolo morta- le a causa dei danni all’isolamento. Controllare regolarmente che i cavi di alimentazione elettrica non siano danneggiati. Assicurarsi che, du- rante tale controllo, il cavo di alimentazione non sia collegato alla rete elettrica. I cavi per il collegamento elettrico devono essere conformi alle disposizioni VDE e DIN pertinenti. Utilizzare soltanto i cavi di alimenta- zione con la dicitura “H05VV-F”.www.scheppach.com

A󰀩nché la valvola di sicurezza funzioni in maniera cor- retta secondo necessità, questa deve essere aziona- ta ogni 30 ore di servizio, in ogni caso almeno 3 volte all’anno. Ruotare il dado di scarico (8.1) perforato in senso antiorario per aprirlo, quindi tirare manualmente lo stelo della valvola verso l’esterno sopra il dado di scarico (8.1) perforato per aprire lo sfogo della valvola di sicurezza. La valvola a questo punto scarica l’aria in maniera percettibile. Serrare poi nuovamente il dado di scarico in senso orario.

10.4 Controllo regolare del livello dell’olio (Fig. 5)

Posizionare il compressore su una supercie piana e diritta. Il livello dell’olio deve trovarsi tra le indicazioni MAX e MIN del vetro di ispezione dell’olio (16). Cambio dell’olio: Olio raccomandato: SAE 15W 40 o equivalente. L’olio rabboccato inizialmente va cambiato dopo 10 ore di servizio; in seguito occorre scaricare l’olio ogni 50 ore di servizio e rabboccare con olio nuovo.

10.5 Cambio dell’olio (Fig. 1, 5)

Spegnere il motore e scollegare la spina di rete dal- la presa. Rimuovere il tappo di chiusura dell’olio (14). Dopo aver scaricato l’eventuale pressione dell’aria presente, è possibile svitare il tappo di scarico dell’olio dell’olio (17) sulla pompa del compressore. Per evitare la fuoriuscita incontrollata dell’olio, tenere sotto una piccola canaletta in lamiera e raccogliere l’o- lio in un contenitore. Se l’olio non fuoriesce completa- mente, consigliamo di inclinare un po’ il compressore. Quando l’olio è stato scaricato, riapplicare il tappo di scarico dell’olio (17). Smaltire l’olio usato consegnandolo ad un apposito centro di raccolta di oli esausti. Per versare la quantità di olio esatta, accertarsi che il compressore si trovi su una supercie dritta. Versare l’olio nuovo nell’orizio di rabbocco dell’olio (F) no a quando il livello dell’olio non raggiunge la quantità di riempimento massima. Tale quantità è con- trassegnata da un punto rosso sul vetro-spia dell’olio (16). Non superare la quantità di riempimento massi- ma. L’eccessivo riempimento può danneggiare l’appa- recchio. Riposizionare il tappo di chiusura dell’olio (14) sull’orizio di rabbocco dell’olio (F).

• Pulire regolarmente l’apparecchio con un panno umido e del sapone molle. Non impiegare deter- genti o solventi; questi potrebbero corrodere le par- ti di plastica dell’apparecchio. Assicurarsi che non possa penetrare acqua all’interno dell’apparecchio.

• Il tubo essibile e gli strumenti di spruzzatura devo- no essere scollegati dal compressore prima della pulizia. Il compressore non deve essere pulito con acqua, solventi o simili.

10.2 Manutenzione del serbatoio a pressione (Fig. 1)

Attenzione! Per garantire la durabilità a lungo ter- mine del serbatoio a pressione (11), l’acqua di con- densa deve essere scaricata dopo ogni operazio- ne mediante l’apertura del tappo di scarico (10). Per prima cosa scaricare la pressione della caldaia (vedere 10.7.1). La valvola di scarico si apre ruotandola in senso an- tiorario (guardando dal retro del compressore verso la vite), in modo da far deuire completamente l’acqua di condensa dal serbatoio a pressione. Richiudere poi la valvola di scarico (ruotare in senso orario). Controllare il serbatoio a pressione prima di ogni messa in funzio- ne per vericare che non sia arrugginito o danneggiato. Il compressore non deve essere messo in funzione se il serbatoio a pressione è arrugginito o danneggiato. In caso di danni, prego rivolgersi a un punto di assi- stenza. m Attenzione! L’acqua di condensa nel serbatoio di pressione contie- ne resti di olio. Smaltire l’acqua di condensa rispettan- do l’ambiente presso un apposito centro di raccolta. Indicazioni per lo smaltimento della condensa Smaltire l’acqua di condensa come da disposizioni di tutela dell’ambiente locali e nazionali. Accertarsi che non sia inoltrata nel sistema di acque di scarico.

10.3 Valvola di sicurezza (Fig. 2)

La valvola di sicurezza (8) è stata regolata sulla mas- sima pressione ammessa del serbatoio a pressione. Non è ammissibile regolare la valvola di sicurezza o rimuovere il dispositivo di collegamento (8.2) tra il dado di scarico (8.1) e la relativa calotta (8.3).www.scheppach.com

11. Smaltimento e riciclaggio

Avvertenze per l’imballaggio Il materiale d’imballaggio è ricicla- bile. Si prega di smaltire gli imbal- laggi nel rispetto dell’ambiente. Avvertenze relative alla legge sui dispositivi elet- trici ed elettronici (ElektroG) I dispositivi elettrici ed elettronici usati non rientrano nei riuti domestici, ma devono essere trattati e smaltiti in modo separato!

• Le batterie o gli accumulatori utilizzati non integrati nel dispositivo usato devono essere rimossi prima della consegna, senza distruggerli! Il loro smalti- mento è regolato dalla legge sulle batterie.

• I proprietari o gli utilizzatori di dispositivi elettrici ed elettronici sono tenuti per legge a restituirli al termi- ne della loro durata utile.

• L’utente nale è responsabile in prima persona per la cancellazione dei suoi dati personali in relazione al dispositivo usato da smaltire!

• Il simbolo del bidone della spazzatura barrato indica che i dispositivi elettrici ed elettronici non possono essere smaltiti insieme ai normali riuti domestici.

• I dispositivi elettrici ed elettronici possono essere restituiti gratuitamente presso i seguenti centri: - Punti pubblici di smaltimento o raccolta dei riuti (ad es. depositi comunali). - Punti vendita di dispositivi elettronici (sici e onli- ne), nella misura in cui il distributore sia tenuto al ritiro o lo o󰀨ra in modo volontario. - È possibile consegnare gratuitamente al produt- tore, senza dovere acquistare prima un nuovo di- spositivo da questi, no a tre dispositivi elettronici usati per ogni tipo di dispositivo con una lunghez- za del bordo di massimo 25 centimetri, oppure portare il dispositivo presso un altro centro di rac- colta autorizzato nelle proprie vicinanze. - Altre condizioni di ritiro complementari del pro- duttore e del distributore sono reperibile presso il rispettivo servizio clienti.

• In caso di consegna da parte del produttore di un nuovo dispositivo elettronico presso un privato, quest’ultimo può richiedere il ritiro gratuito del dispo- sitivo elettronico usato, su richiesta dell’utente nale stesso. Contattare a tale proposito il servizio clienti del produttore.

10.6 Pulizia del ltro di aspirazione (Fig. 1, 6, 10)

Il ltro di aspirazione impedisce l’aspirazione di polve- re e sporco. È necessario pulire questo ltro almeno ogni 300 ore di esercizio. Un ltro di aspirazione ostru- ito riduce notevolmente le prestazioni del compresso- re. Rimuovere il ltro di aspirazione (2x) aprendo la vite (D). Togliere poi il coperchio del ltro (A). A questo punto è possibile rimuovere il ltro dell’aria (C). Sbattere il ltro dell’aria (C) e il coperchio del ltro (A) e l’alloggiamen- to del ltro (B) facendo attenzione. Questi componenti devono, in seguito, essere puliti so󰀩ando al loro inter- no dell’aria compressa (ca. 3 bar) e rimontati seguen- do il procedimento inverso.

m Attenzione! Scollegare la spina elettrica, satare l’apparec- chio e tutti gli attrezzi pneumatici collegati. Spe- gnere il compressore, in modo che esso non entri in funzione senza motivo. m Attenzione! Conservare il compressore solo in un ambiente asciutto e inaccessibile a persone non autorizza- te. Non rovesciare, conservare solo in verticale! L’olio può fuoriuscire!

10.7.1 Scarico della sovrapressione

Scaricare la sovrapressione nel compressore spe- gnendo il compressore e adoperando l’aria compressa ancora presente nel serbatoio a pressione, per esem- pio con un attrezzo pneumatico in marcia al minimo o con una pistola di so󰀩aggio.

10.8 Informazioni sulle riparazioni

Occorre notare che in questo prodotto i seguenti com- ponenti sono soggetti a naturale usura o usura legata all’uso e sono richiesti i seguenti pezzi come materiali di consumo. Pezzi soggetti a usura*: Filtro dell’aria

• non necessariamente compreso nel contenuto della fornitura! I pezzi di ricambio e gli accessori sono reperibili presso il nostro Service Center. Scansionare a tal ne il codice QR che si trova in prima pagina.www.scheppach.com

12. Risoluzione dei guasti

Guasto Possibile causa Azione correttiva Il compressore non funziona. Il compressore non funziona. Vericare cavo, spina elettrica, fusibile e presa di corrente. Tensione di rete insu󰀩ciente. Evitare cavi di prolunga troppo lunghi. Utilizzare cavi di prolunga con una sezione del cavo su󰀩ciente. Temperatura esterna insu󰀩ciente. Non operare al di sotto di una temperatura esterna di +5° C. Il motore si surriscalda. Lasciare ra󰀨reddare il motore e se necessario, eliminare la causa del surriscaldamento. Il compressore funziona, ma non vi è pressione. Valvola di sicurezza (8) non a tenuta. Sostituire la valvola di sicurezza (8). Guarnizioni rotte. Controllare le guarnizioni, fare sostituire le guarnizioni rotte in un'o󰀩cina specializzata. Tappo di scarico per l'acqua di condensa (10) non a tenuta. Serrare la vite manualmente. Vericare la tenuta della vite, eventualmente sostituirla. Il compressore funziona, la pressione viene indicata sul manometro, ma gli attrezzi non funzionano. Raccordi dei essibili non a tenuta. Vericare il essibile dell'aria compressa e gli attrezzi, eventualmente sostituirli. Giunto rapido non a tenuta. Controllare il giunto rapido e, se necessario, sostituirlo. Troppa poca pressione impostata sul regolatore di pressione (5). Aprire ulteriormente il regolatore di pressione. La vostra amministrazione comunale o altri servi- zi cittadini vi possono fornire informazioni sulle opzioni di smaltimento dell’apparecchio non più in uso. Carburanti e oli

• Prima dello smaltimento dell’apparecchio, occorre scaricare il serbatoio del carburante e quello dell’o- lio motore!

• Il carburante e l’olio motore non rientrano nei riuti domestici, né possono essere gettati nelle fogne, ma devono essere trattati e smaltiti in modo sepa- rato!

• I serbatoi dell’olio e del carburante devono essere smaltiti in modo rispettoso nei confronti dell’ambien- te.

• Quanto esposto si applica solo ad apparecchi instal- lati e distribuiti in un paese dell’Unione Europea e soggetti alla Direttiva europea 2012/19/UE. Nei pae- si al di fuori dell’Unione Europea possono applicarsi norme diverse per lo smaltimento di dispositivi elet- trici ed elettronici usati.www.scheppach.com

• manevrare improprie,

13. Dichiarazione di conformità
