NÁVOD NA OBSLUHU IVT1000CR NILFISK

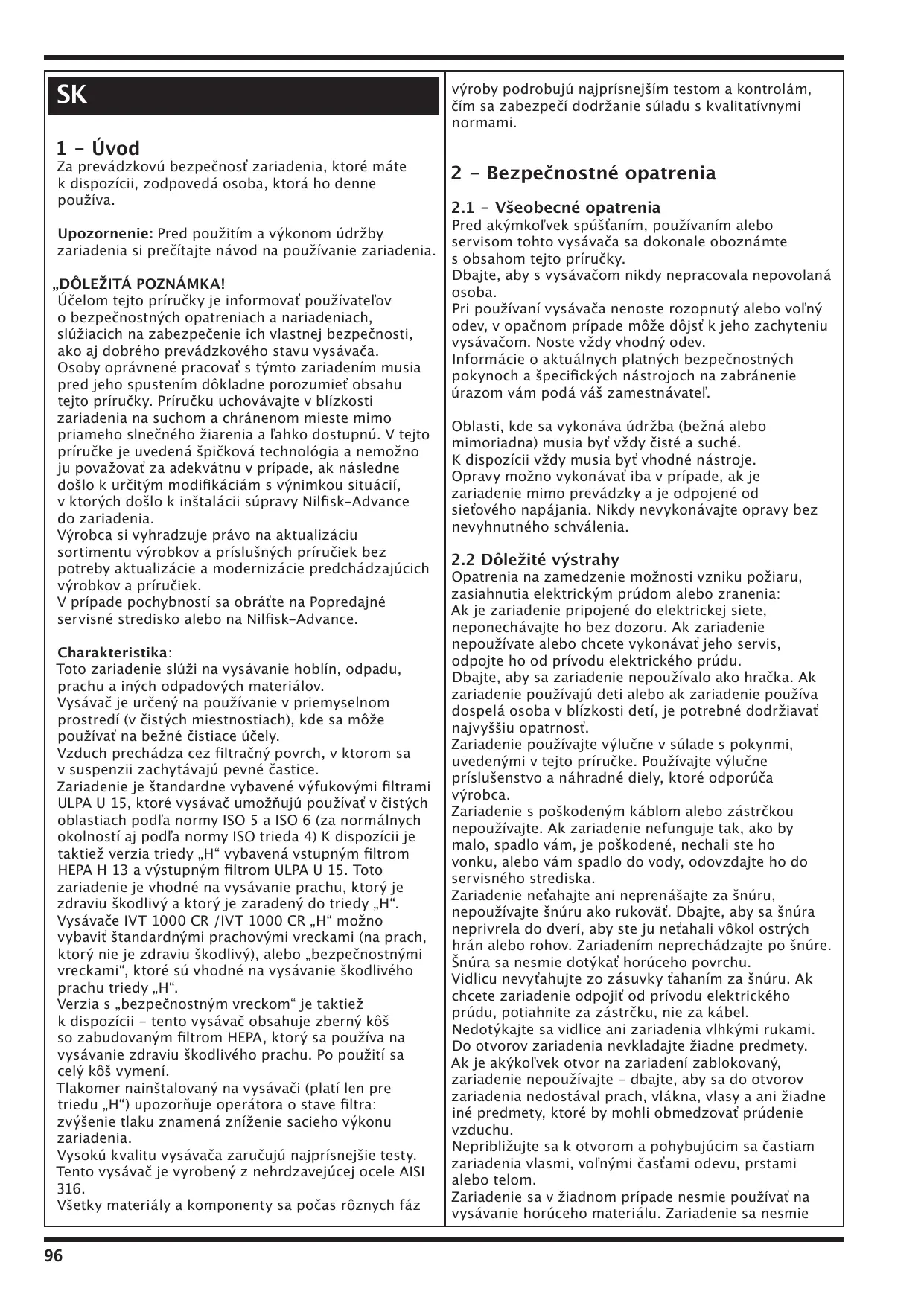

Za prevádzkovú bezpečnosť zariadenia, ktoré máte k dispozícii, zodpovedá osoba, ktorá ho denne používa. Upozornenie: Pred použitím a výkonom údržby zariadenia si prečítajte návod na používanie zariadenia. „DÔLEŽITÁ POZNÁMKA! Účelom tejto príručky je informovať používateľov o bezpečnostných opatreniach a nariadeniach, slúžiacich na zabezpečenie ich vlastnej bezpečnosti, ako aj dobrého prevádzkového stavu vysávača. Osoby oprávnené pracovať s týmto zariadením musia pred jeho spustením dôkladne porozumieť obsahu tejto príručky. Príručku uchovávajte v blízkosti zariadenia na suchom a chránenom mieste mimo priameho slnečného žiarenia a ľahko dostupnú. V tejto príručke je uvedená špičková technológia a nemožno ju považovať za adekvátnu v prípade, ak následne došlo k určitým modifikáciám s výnimkou situácií, v ktorých došlo k inštalácii súpravy Nilfisk-Advance do zariadenia. Výrobca si vyhradzuje právo na aktualizáciu sortimentu výrobkov a príslušných príručiek bez potreby aktualizácie a modernizácie predchádzajúcich výrobkov a príručiek. V prípade pochybností sa obráťte na Popredajné servisné stredisko alebo na Nilfisk-Advance. Charakteristika: Toto zariadenie slúži na vysávanie hoblín, odpadu, prachu a iných odpadových materiálov. Vysávač je určený na používanie v priemyselnom prostredí (v čistých miestnostiach), kde sa môže používať na bežné čistiace účely. Vzduch prechádza cez filtračný povrch, v ktorom sa v suspenzii zachytávajú pevné častice. Zariadenie je štandardne vybavené výfukovými filtrami ULPA U 15, ktoré vysávač umožňujú používať v čistých oblastiach podľa normy ISO 5 a ISO 6 (za normálnych okolností aj podľa normy ISO trieda 4) K dispozícii je taktiež verzia triedy „H“ vybavená vstupným filtrom HEPA H 13 a výstupným filtrom ULPA U 15. Toto zariadenie je vhodné na vysávanie prachu, ktorý je zdraviu škodlivý a ktorý je zaradený do triedy „H“. Vysávače IVT 1000 CR /IVT 1000 CR „H“ možno vybaviť štandardnými prachovými vreckami (na prach, ktorý nie je zdraviu škodlivý), alebo „bezpečnostnými vreckami“, ktoré sú vhodné na vysávanie škodlivého prachu triedy „H“. Verzia s „bezpečnostným vreckom“ je taktiež k dispozícii - tento vysávač obsahuje zberný kôš so zabudovaným filtrom HEPA, ktorý sa používa na vysávanie zdraviu škodlivého prachu. Po použití sa celý kôš vymení. Tlakomer nainštalovaný na vysávači (platí len pre triedu „H“) upozorňuje operátora o stave filtra: zvýšenie tlaku znamená zníženie sacieho výkonu zariadenia. Vysokú kvalitu vysávača zaručujú najprísnejšie testy. Tento vysávač je vyrobený z nehrdzavejúcej ocele AISI Všetky materiály a komponenty sa počas rôznych fáz

výroby podrobujú najprísnejším testom a kontrolám, čím sa zabezpečí dodržanie súladu s kvalitatívnymi normami.

2 - Bezpečnostné opatrenia

Pred akýmkoľvek spúšťaním, používaním alebo servisom tohto vysávača sa dokonale oboznámte s obsahom tejto príručky. Dbajte, aby s vysávačom nikdy nepracovala nepovolaná osoba. Pri používaní vysávača nenoste rozopnutý alebo voľný odev, v opačnom prípade môže dôjsť k jeho zachyteniu vysávačom. Noste vždy vhodný odev. Informácie o aktuálnych platných bezpečnostných pokynoch a špecifických nástrojoch na zabránenie úrazom vám podá váš zamestnávateľ. Oblasti, kde sa vykonáva údržba (bežná alebo mimoriadna) musia byť vždy čisté a suché. K dispozícii vždy musia byť vhodné nástroje. Opravy možno vykonávať iba v prípade, ak je zariadenie mimo prevádzky a je odpojené od sieťového napájania. Nikdy nevykonávajte opravy bez nevyhnutného schválenia.

2.2 Dôležité výstrahy

Opatrenia na zamedzenie možnosti vzniku požiaru, zasiahnutia elektrickým prúdom alebo zranenia: Ak je zariadenie pripojené do elektrickej siete, neponechávajte ho bez dozoru. Ak zariadenie nepoužívate alebo chcete vykonávať jeho servis, odpojte ho od prívodu elektrického prúdu. Dbajte, aby sa zariadenie nepoužívalo ako hračka. Ak zariadenie používajú deti alebo ak zariadenie používa dospelá osoba v blízkosti detí, je potrebné dodržiavať najvyššiu opatrnosť. Zariadenie používajte výlučne v súlade s pokynmi, uvedenými v tejto príručke. Používajte výlučne príslušenstvo a náhradné diely, ktoré odporúča výrobca. Zariadenie s poškodeným káblom alebo zástrčkou nepoužívajte. Ak zariadenie nefunguje tak, ako by malo, spadlo vám, je poškodené, nechali ste ho vonku, alebo vám spadlo do vody, odovzdajte ho do servisného strediska. Zariadenie neťahajte ani neprenášajte za šnúru, nepoužívajte šnúru ako rukoväť. Dbajte, aby sa šnúra neprivrela do dverí, aby ste ju neťahali vôkol ostrých hrán alebo rohov. Zariadením neprechádzajte po šnúre. Šnúra sa nesmie dotýkať horúceho povrchu. Vidlicu nevyťahujte zo zásuvky ťahaním za šnúru. Ak chcete zariadenie odpojiť od prívodu elektrického prúdu, potiahnite za zástrčku, nie za kábel. Nedotýkajte sa vidlice ani zariadenia vlhkými rukami. Do otvorov zariadenia nevkladajte žiadne predmety. Ak je akýkoľvek otvor na zariadení zablokovaný, zariadenie nepoužívajte - dbajte, aby sa do otvorov zariadenia nedostával prach, vlákna, vlasy a ani žiadne iné predmety, ktoré by mohli obmedzovať prúdenie vzduchu. Nepribližujte sa k otvorom a pohybujúcim sa častiam zariadenia vlasmi, voľnými časťami odevu, prstami alebo telom. Zariadenie sa v žiadnom prípade nesmie používať na vysávanie horúceho materiálu. Zariadenie sa nesmie používať najmä na čistenie otvorených a zatvorených kozubov, rúr alebo podobných predmetov, obsahujúcich žhavý popol. Zariadenie nepoužívajte bez osadeného prachového vrecka a/alebo filtrov. Než zariadenie odpojíte od prívodu elektrickej energie, vypnite všetky ovládacie prvky. Pri čistení na schodoch buďte nanajvýš opatrní. Zariadenie sa taktiež nesmie používať na vysávanie horľavých alebo výbušných materiálov, a nesmie sa používať ani vo výbušnom prostredí.

2.3 Pokyny na uzemnenie

Toto zariadenie musí byť uzemnené. Pri vzniku poruchy alebo poškodení uzemnenie zabezpečuje trasu s minimálnym elektrickým odporom a znižuje tak riziko zásahu elektrickým prúdom. Zástrčka sa musí zasunúť do vhodnej zásuvky, riadne nainštalovanej a uzemnenej v súlade so všetkými miestnymi platnými predpismi a vyhláškami. VÝSTRAHA – nesprávne pripojenie uzemňovacieho konektora zariadenia môže viesť k riziku zásahu elektrickým prúdom. Kontrolu správnosti uzemnenia zásuvky prenechajte v prípade pochybností kvalifikovanému elektrikárovi alebo servisnému technikovi. Zástrčku dodávanú so zariadením neupravujte - ak sa do sieťovej zásuvky nehodí, dajte si kvalifikovaným elektrikárom nainštalovať správnu zástrčku. Pozor!! Používateľ sa nesmie za žiadnych okolností púšťať do úprav alebo iných činností so zariadením. Všetky pokusy používateľa alebo neoprávnenej osoby o rozmontovanie, modifikáciu alebo iné formy úprav zariadenia majú za následok stratu platnosti príslušnej záruky. V prípade problémov sa obráťte na najbližšie Popredajné servisné stredisko.

3 - Údaje o zariadení

3.1 Identifikačné údaje.

Pri každom kontakte s popredajným servisným strediskom Nilfisk-Advance vždy uvádzajte všetky identifikačné údaje o zariadení. Presná identifikácia modelu zariadenia a sériového čísla zabráni v odovzdaní nesprávnych informácií. Identifikačný štítok s údajmi o zariadení je uvedený na obrázku 1. A Typ B Elektrický výkon C Sériové číslo - yywwXXXX (yy=rok ww = týždeň XXXX = číslo D Prevádzková frekvencia E Kategória prachovej triedy F Ref. číslo G Napätie H Max. prúd

3.2 - Hlavné diely (obr. 2/3/4)

Nasledujúci zoznam hlavných dielov pomôže používateľom pochopiť pojmy uvádzané v tejto príručke. Obr. 2 Štandardné zariadenie

Obr. 4 Zariadenie s „bezpečnostným vreckom“

8. Filter HEPA H 13 upevnený vo vnútri bezpečnostnej

Pozor!! Pred spustením zariadenia a prácou s ním skontrolujte, či sú všetky svorky správne umiestnené a či správne fungujú. Nikdy sa nepokúšajte upravovať bezpečnostné zariadenia. Pred začiatkom každej pracovnej zmeny alebo pred použitím zariadenia skontrolujte, či je namontované ochranné a bezpečnostné príslušenstvo a či správne funguje. Ak tomu tak nie je, vysávač vypnite a ohláste jeho chybu. Tento vysávač bol vyrobený s mimoriadnym prihliadnutím na bezpečnosť obsluhy. Riaďte sa procedúrami údržby a technickej pomoci, ako aj informáciami uvedenými v tejto príručke. Na čistenie zariadenia alebo jeho komponentov nikdy nepoužívajte stlačený vzduch. Nikdy neotvárajte odpadovú nádobu pri spustenom vysávači. Predtým, než zariadenie zapojíte do elektrického prúdu, skontrolujte, či sa hodnoty napätia a frekvencie zhodujú s údajmi na údajovom štítku zariadenia. Zariadenie pripojte ku zdroju elektrického prúdu s účinným uzemňovacím okruhom. Práce na elektrickej časti zariadenia môže vykonávať výlučne oprávnená osoba a zariadenie musí byť počas výkonu takýchto prác vždy odpojené od prívodu elektrického prúdu. Vysávač nikdy nepremiestňujte ťahom za napájací kábel. V opačnom prípade môže dôjsť k poškodeniu vysávača a operátor sa vystavuje riziku zásahu elektrickým prúdom.

5 - Testovanie, doručenie, inštalácia

triedy „H“) Zariadenie bolo podrobené v našej továrni testom za účelom zabezpečenia, že správne funguje. Počas tejto fázy sa vykonávajú testy sacích hodnôt. Týmto sa zabezpečí, že vysávač bude optimalizovaný na plnenie úloh, na ktoré je určený.

Zariadenie sa dodáva v kartónovej škatuli. Po prijatí skontrolujte, či sa na zariadení nenachádza skryté poškodenie. Ak poškodenie zistíte, okamžite s doručovateľom spíšte protokol o škode. Zariadenie treba uchovávať pri teplotách medzi 0 a 50 °C a pri relatívnej vlhkosti 65 %. Predtým, než zariadenie uskladníte, je potrebné ho vyčistiť v súlade s príslušnými pokynmi. Zariadenie možno používať pri teplote od -5 do + 50 °C a pri relatívnej vlhkosti 65 %. Prepravný obal treba zlikvidovať v súlade s príslušnými zákonnými nariadeniami. Ak sa zariadenie viac nedá používať, zlikvidujte ho v súlade s príslušnými zákonnými nariadeniami. Na čistenie zariadenia používajte výlučne komerčne dostupné nehorľavé a netoxické rozpúšťadlá, ktoré sú určené na čistenie takýchto typov zariadení. Diely z nehrdzavejúcej ocele možno čistiť v parnom sterilizátore pri teplote 121 °C

5.3 - Záručné potvrdenie

Záručné potvrdenie tvorí súčasť dodávky vysávača.

5.4 - Inštalácia vysávača

Pozor!! Používateľ je zodpovedný za to, že sa inštalácia uskutoční v súlade s miestnymi zákonnými nariadeniami. Inštalovať zariadenie môže kvalifikovaný technik, ktorý sa oboznámil a pochopil tu uvedené pokyny. Podlaha, na ktorej sa vysávač bude používať, musí byť rovná, hladká a vyvážená. Ak sa vysávač bude používať v pevnej polohe, zabezpečte vôkol neho dostatok priestoru a ubezpečte sa, že údržbári budú mať k nemu jednoduchý prístup.

5.5 - Pripojenie k elektrickému prúdu

Pozor!! Skontrolujte, či hodnoty napätia a frekvencie elektrického zdroja zodpovedajú hodnotám uvedeným na údajovom štítku, uvedenom v odseku 3.1 (údajový štítok). Inštaláciu a údržbu elektrických častí môžu vykonávať výlučne špecializované osoby. Zariadenie pripájajte len k účinnému uzemneniu. Skontrolujte, či prívod elektrickej energie zodpovedá údajom uvedeným na štítku s menovitým výkonom zariadenia.

Pozor!! Vysávač nesmú používať neoprávnené osoby.

7.2 - Spúšťanie/Zastavenie

Skontrolujte, či je zariadenie správne pripojené ku zdroju elektrického prúdu. Skontrolujte najmä, či hodnoty prúdového napätia a frekvencie zodpovedajú hodnotám uvedeným na údajovom štítku. (pozri obr. 1) Do vstupu pre nasávanie pripojte príslušenstvo. Na pripojenie hadice k saciemu vstupu použite svorku z nerezovej ocele. Umiestnite vysávač na miesto, kde sa bude používať, a následným stlačením páčok smerom nadol zablokujte kolieska. Zariadenie sa zapína alebo vypína stlačením sivého tlačidla, ktoré sa nachádza na vrchnej časti motora.

8 - Používanie vysávača (Obr. 7)

8.1 - Správne používanie vysávača

Pred použitím vysávača pripojte saciu trubicu k vstupu (postupujte podľa informácií uvedených v odstavci

Dbajte, aby boli dlhé sacie trubice podľa možnosti rovné. Dbajte, aby sa neskrútili alebo nezalomili - v opačnom prípade dochádza k ich nadmernému opotrebovaniu a upchávaniu. Po zapnutí vysávača dôjde na vstupe trubice k nasávaniu a týmto spôsobom sa vysaje odpadový materiál. Odpadový materiál prechádza trubicou a príslušenstvom cez vstup „4“, až napokon skončí v nádobe „6“. V štandardnom zariadení možno používať prachové vrecko Nilfisk Ak chcete uvoľniť nádobu, odpojte svorku z nehrdzavejúcej ocele a zdvihnite hornú časť motora/ filtra. Prachové vrecko namontujte nasledovne: Prepichnite perforáciu prachového vrecka a vložte ho do spodnej nádoby. Modrú plastovú dosku prachového vrecka zatlačte oboma rukami nad nasávací vstup. Opatrne rozviňte prachové vrecko. Hornú nádobu osaďte späť a uzamknite svorku z nerezovej ocele. Poznámka Účinnosť nasávania závisí od veľkosti a kvality prachového vrecka. Používajte výlučne originálne prachové vrecká Nilfisk. Ak použijete prachové vrecká, ktoré nevyrába spoločnosť Nilfisk a dôjde k obmedzeniu prietoku vzduchu, môže dôjsť k prehriatiu motora a jeho následnému poškodeniu. Platí len pre triedu „H“: Systém s „bezpečnostným vreckom“ sa používa v zariadeniach typu „H“. Systém bezpečnostného vrecka pozostáva z prachového vrecka schváleného BIA pre triedu „M“. Prachové vrecko je vystužené sieťou a je zabalené v plastovom vrecku. Prachové vrecko vložte do nádoby. Príruba vrecka musí smerovať smerom k vstupu. Zatlačte prírubu vrecka na vstup tak, aby bol spoj tesný. Plastové vrecko sa musí vhodne sedieť v spodnej časti a po stenách nádoby. Odtrhnite okraj vrecka nad okrajom nádoby a zahlaďte ho. Platí len pre typy s „bezpečnostným vreckom“ Pred spustením zariadenia skontrolujte, či sú motor a horná nádoba správne umiestnené na vrchnej časti jednotky bezpečnostného vrecka. Jednotka bezpečnostného vrecka je jednotkou jednorazovou, ktorá slúži na vysávanie zdraviu škodlivého prachu.

8.2 - Čistenie hlavného filtra (štandardné

zariadenie) Ak chcete zachovať sací výkon na konštantnej úrovni, filter sa musí uchovávať v čistote (pravidelne ním traste). Odpojte jednotku motora otvorením svorky z nerezovej ocele. Uchopte spodnú plošinu filtra, potiahnite ho smerom nahor a opatrne ním zatraste. Hadica musí byť počas trasenia pripojená. Filter sa nesmie čistiť umývaním a ani kefovaním. Platí len pre triedu „H“ Systém je vybavený sacím manometrom/manometrom, ktorý umožňuje monitorovať minimálny prietok vzduchu za účelom zabezpečenia optimálnej rýchlosti vzduchu v sacej hadici. Ak zdvihnete podlahovú hubicu z povrchu, ktorý práve čistíte, a ihla manometra sa posunie zo zeleného pásma do červeného, znamená to, že prachové vrecko je plné a treba ho vymeniť. Pozor: Množstvo materiálu vo vnútri prachového vrecka treba pravidelne kontrolovať. Monitorovanie výlučne pomocou manometra nepredstavuje 100 % záruku, že prachové vrecko nie je plné. Pozor: Na čistenie hlavného filtra nie je k dispozícii žiadne zariadenie. Ak sa po výmene prachového vrecka ihla manometra nevráti do zeleného pásma, je potrebné vymeniť aj hlavný filter.

8.3 - Vyprázdnenie nádoby/výmena vrecka

(Obr. 9) Otvorte svorku z nerezovej ocele, zdvihnite hornú časť a nechajte ju spočívať na podpornom ráme. Vymeňte likvidačný systém - vrecko. Zdvihnite hornú časť nad zariadenie. Vypnite motor. Položte hornú časť na zariadenie a zaistite ju svorkou. Platí len pre triedu „H“: (obr. 10) Používanie systému bezpečnostného vrecka, prachová trieda H Po naplnení prachového vrecka Odpojte od systému potrubie na kompenzáciu nasávania. Otvorte svorky a zdvihnite hornú časť. Zapnite motor - týmto zabránite, aby sa prach uvoľňoval z filtra. Ponechajte hadicu pripojenú alebo ju zatvorte prostredníctvom uzatváracieho veka! Zdvihnite hornú časť a vymeňte likvidačný systém s bezpečnostným vreckom. Po otvorení zariadenia opatrne odpojte z okraja nádoby plastové vrecko, stlačte otvor smerom k sebe a utesnite ho. Odpojte zadnú časť spojovacej príruby jej stlačením pod uhlom smerom dole a súčasne pridržiavajte spojovací diel. Teraz uvidíte flexibilný plastový potrubný spoj, ktorý môžete bezpečne odpojiť potiahnutím za plastový zväzok káblov. Skontrolujte, či nemôže dôjsť k úniku prachu a odpojte prednú časť príruby od spojovacieho dielu. Montáž bezpečnostného prachového vrecka Vložte špeciálne prachové vrecko do nádoby tak, aby jeho otvor smeroval k vstupu do nádoby. Zasuňte otvor špeciálneho vrecka do vstupu do nádoby - neotáčajte ním. Následne preložte plastové vrecko ponad okraje nádoby. Zatlačte časť plastového vrecka, ktorá presahuje okraj nádoby proti prírube (učiňte tak ešte predtým, než opätovne pripojíte hornú a dolnú časť vysávača). Zdvihnite hornú časť nad zariadenie. Vypnite motor. Položte hornú časť na zariadenie a zaistite ju svorkou. Pripojte k systému potrubie na kompenzáciu nasávania. Najskôr vypnite motor a chvíľku počkajte, kým sa prach vo vnútri zariadenia neusadí. Následne odpojte prachovú nádobu z hornej časti zariadenia: Zapnite motor - týmto zabránite, aby sa prach uvoľňoval z filtra.

Zariadenie používajte v súlade s normami. Skontrolujte, pre ktorú prachovú triedu je vaše zariadenie určené (pozri identifikačný štítok). Ak nepoužívate vhodné príslušenstvo, toto zariadenie sa nesmie používať súčasne v rámci niekoľkých kategórií. Prachová trieda „L“ (Mierne riziko - stanovené podľa normy EN 60335-269). Tento priemyselný vysávač je schválený podľa normy EN 60335-2-69 na kategóriu používania „L“ a je vhodný na vysávanie suchého, nehorľavého a netoxického prachu s hodnotami MAK > 1 mg/m?; vyčistený vzduch sa vedie späť do miesta výkonu práce. Prachová trieda „M“ (Stredné riziko - stanovené podľa normy EN 60335-269). Tento priemyselný vysávač je schválený podľa normy EN 60335-2-69 na kategóriu používania „M“ a je vhodný na vysávanie suchého, nehorľavého a netoxického prachu s hodnotami MAK > 0,1 mg/m?; vyčistený vzduch sa vedie späť do miesta výkonu práce. Prachová trieda „H“ (Vysoké riziko - stanovené podľa normy EN 60335-269). Tento priemyselný vysávač je schválený podľa normy EN 60335-2-69 na kategóriu používania „H“ a je vhodný na vysávanie suchého, nehorľavého a netoxického prachu so všetkými limitnými hodnotami MAK, ako aj suchého prachu pochádzajúceho z karcinogénnych látok. Vyčistený vzduch sa vedie do atmosféry pracovného miesta.

Pozor!! Údržba a čistenie sa musia vykonávať výlučne vtedy, ak je vysávač vypnutý a odpojený od prívodu elektrického prúdu. Sacia jednotka nevyžaduje žiadnu špeciálnu údržbu alebo mazanie. Pamätajte, že správne používanie vysávača a jeho servis sú základnými predpokladmi zaručenia jeho bezpečnosti a účinnosti. V záujme zabezpečenia pravidelnej a trvalej prevádzky zariadenia, ako aj zachovania platnosti záruky je v prípade potreby opráv vysávača nevyhnutné používať výlučne originálne náhradné diely od spoločnosti Nilfisk-Advance A/S.

10.2 - Kontroly pred zapnutím vysávača

Zákazník by mal za účelom ubezpečenia sa, že počas prepravy nedošlo k poškodeniu vysávača, vykonať nasledujúce kontroly.

10.2.1 - Pred spustením:

Skontrolujte, či napätie v sieti zodpovedá hodnote napätia, pre ktoré je zariadenie určené (pozri údajový štítok v odseku 3.1, obr. 1).

10.2.2 - So spusteným vysávačom

Skontrolujte, či sú všetky vzduchové upchávky riadne utesnené; skontrolujte, či všetky ochranné prvky správne fungujú; vykonajte sací test s tými istými materiálmi, ktoré budete používať pri práci. Týmto sa ubezpečíte, že všetky časti vysávača správne fungujú.

V záujme trvalého zachovania spoľahlivosti vysávača sa dôsledne riaďte nasledujúcimi pokynmi.

10.3.1 - Pred každou pracovnou zmenou:

Skontrolujte, či sú na zariadení pripevnené všetky výstražné značky a značky s upozorneniami, a či sú tieto značky čitateľné. Ak sú poškodené alebo neúplné, vymeňte ich. Skontrolujte, či je odpadová nádoba prázdna. Ak nie, vyprázdnite ju. Pozri odstavec 8.3.

10.3.2 - Čistenie vysávača:

Diely z nerezovej ocele možno čistiť bežnými spôsobmi čistenia pomocou štandardných čistiacich prostriedkov; taktiež ich možno čistiť v štandardnom parnom sterilizátore pri teplote 121 °C. Všetky ostatné komponenty možno čistiť štandardnými spôsobmi čistenia.

11.1 - Výmena hlavného filtra (obr. 11)

Pozor!! Ak sa vysávač používal na vysávanie materiálov, ktoré sú zdraviu škodlivé, údržbári musia použiť vhodné osobné ochranné prostriedky. Výmena primárneho filtra. Podľa možnosti vymieňajte filter vonku. Starý filter sa musí zlikvidovať v špeciálnom plastovom vrecku. Povoľte svorku, ktorá upevňuje telo filtra k zariadeniu. Zo zariadenia odpojte hlavu motora. Odpojte tesnenie, ktoré upevňuje filtračný krúžok v spodnej časti hornej nádoby. Odpojte filter v hornej časti nádoby a vložte ho do plastového vrecka. Plastové vrecko s filtrom uzavrite. Ak je filter znečistený toxickým alebo nebezpečný prachom, vrecko s filtrom nevyhadzujte. Odovzdajte ho inštitúcii, ktorá má povolenie na likvidáciu takéhoto odpadu. Hlavný filter a filter triedy „H“ vymieňajte veľmi opatrne - použite ochrannú masku typu P3. Pozor!! Výmena filtra je veľmi dôležitá činnosť. Filter sa musí vymeniť za filter s rovnakými vlastnosťami, exponovanou filtračnou oblasťou a kategóriou. Nedodržiavanie týchto pokynov môže viesť k nesprávnemu fungovaniu vysávača. Zaobstarajte si filter s rovnakými charakteristikami, aké mal predtým používaný filter. Vložte filter do nádoby podľa vyššie uvedeného postupu (postupujte opačne).

11.2 - Výmena výfukového filtra (obr. 12)

Pred začatím práce odpojte vysávač od prívodu elektrickej energie! Pozor: Použite správnu ochranu operátora v súlade s pokynmi voči materiálu zachytenému vo filtri ULPA. Demontáž rukoväte Po odskrutkovaní dvoch skrutiek odmontujte rukoväť. Rukovať odpojte jemným tlakom na jej strednú časť smerom nadol. Zatlačte a uvoľnite rukoväť z výklenkov. Demontáž a výmena filtračnej vložky a tesnení Odskrutkujte štyri skrutky. Odpojte kryt z nerezovej ocele s filtračnou vložkou. Vymeňte filtračnú vložku a tesnenia. Opätovne namontujte kryt filtra - zatlačte na jeho vrchnú časť a upevnite ho štyrmi skrutkami. Namontujte rukoväť a upevnite ju pomocou 2 skrutiek. Demontovaný a vymenený výfukový filter sa musí vložiť do plastového vrecka a vhodným spôsobom zlikvidovať. Primárny filter a výfukový filter vymieňajte veľmi opatrne a pri výmene použite masku typu P3. Poznámka Vo výfukovom filtri sa nachádza toxický odpad a manipulácia s ním musí túto skutočnosť zohľadňovať. Filter odovzdajte do niektorej z inštitúcií oprávnených na likvidáciu takýchto materiálov.

12. — Odstraňovanie problémov

• motor neštartuje vyhorená poistka, ktorú treba vymeniť. šnúra alebo zásuvka môže byť chybná a musí sa skontrolovať.
• sací výkon je znížený prachové vrecko môže byť plné a treba ho vymeniť. filter môže byť upchatý a je potrebné s ním zatriasť. Premosťovací ventil je otvorený. Premosťovací ventil chráni motor pred prehriatím, ku ktorému môže dôjsť v dôsledku nedostatočného množstva chladiaceho vzduchu. Tento mechanizmus by ste nemali bez príčiny zapínať ak je vysávač zapnutý, neupchávajte rukou vstup nasávania. Ak je hadica alebo trubica zablokovaná alebo je potrebné vyčistiť filter, prietok vzduchu sa zablokuje (alebo jeho objem nebude postačujúci) a premosťovací ventil sa otvorí. Pre odstraňovaní zablokovania nie je nevyhnutné vypínať celý systém. Po odstránení zablokovania môžete pokračovať v činnosti.
• vysávač sa zastavuje tepelný vypínač vypol motor v dôsledku upchatia hadice, externej čistiacej trubice alebo hubice. Odstráňte príčinu upchatia. po ochladení sa motor automaticky znova spustí. IVT1000 CR IVT1000 CR H IVT1000 CR IVT1000 CR Safe Pack

6,5 Ø30 X 70 8,2 Technické údaje a podrobnosti sa môžu zmeniť bez upozornenia.
