GEBRUIKSAANWIJZING IVT1000CR NILFISK

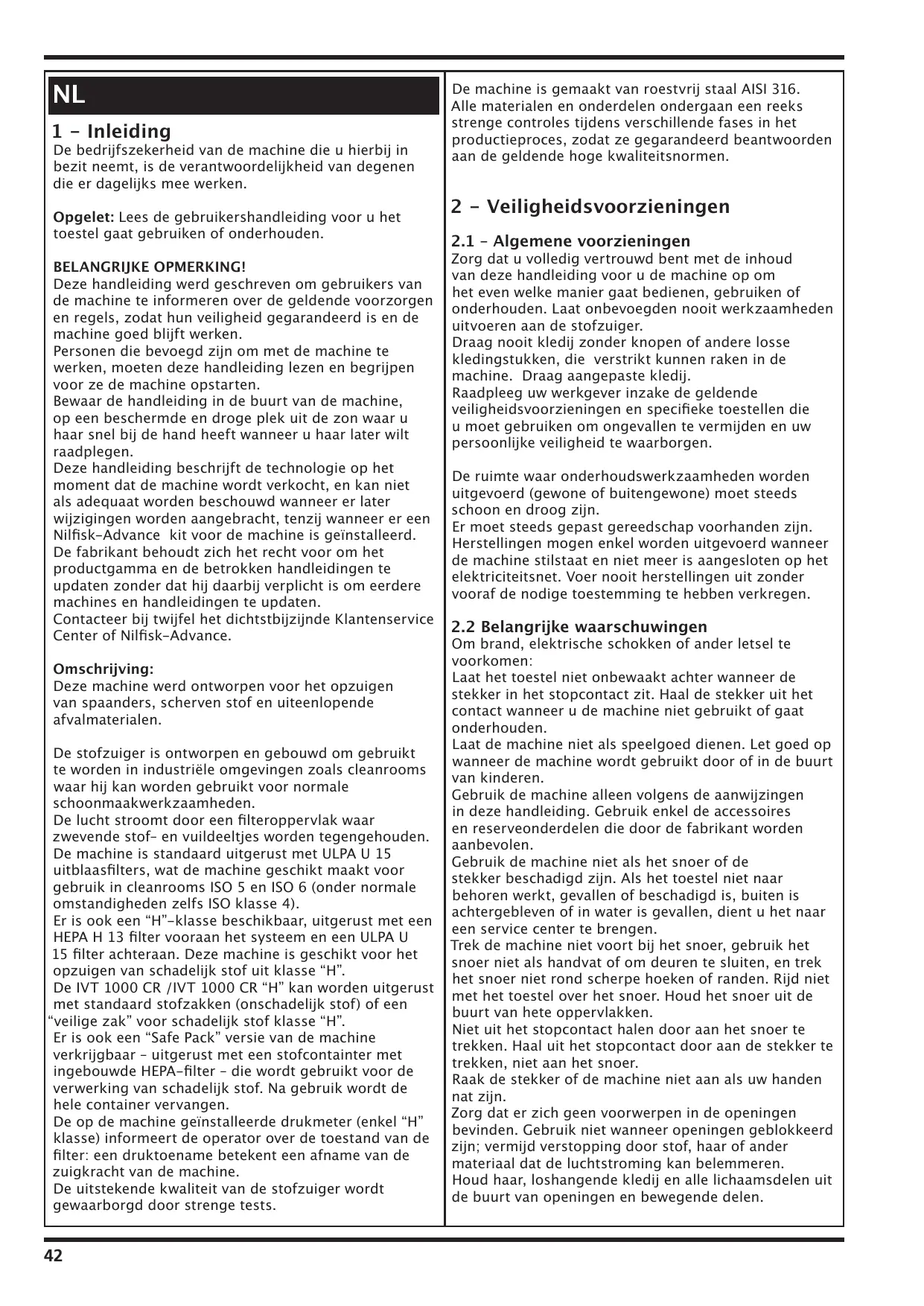

De bedrijfszekerheid van de machine die u hierbij in bezit neemt, is de verantwoordelijkheid van degenen die er dagelijks mee werken. Opgelet: Lees de gebruikershandleiding voor u het toestel gaat gebruiken of onderhouden. BELANGRIJKE OPMERKING! Deze handleiding werd geschreven om gebruikers van de machine te informeren over de geldende voorzorgen en regels, zodat hun veiligheid gegarandeerd is en de machine goed blijft werken. Personen die bevoegd zijn om met de machine te werken, moeten deze handleiding lezen en begrijpen voor ze de machine opstarten. Bewaar de handleiding in de buurt van de machine, op een beschermde en droge plek uit de zon waar u haar snel bij de hand heeft wanneer u haar later wilt raadplegen. Deze handleiding beschrijft de technologie op het moment dat de machine wordt verkocht, en kan niet als adequaat worden beschouwd wanneer er later wijzigingen worden aangebracht, tenzij wanneer er een Nilfisk-Advance kit voor de machine is geïnstalleerd. De fabrikant behoudt zich het recht voor om het productgamma en de betrokken handleidingen te updaten zonder dat hij daarbij verplicht is om eerdere machines en handleidingen te updaten. Contacteer bij twijfel het dichtstbijzijnde Klantenservice Center of Nilfisk-Advance. Omschrijving: Deze machine werd ontworpen voor het opzuigen van spaanders, scherven stof en uiteenlopende afvalmaterialen. De stofzuiger is ontworpen en gebouwd om gebruikt te worden in industriële omgevingen zoals cleanrooms waar hij kan worden gebruikt voor normale schoonmaakwerkzaamheden. De lucht stroomt door een filteroppervlak waar zwevende stof– en vuildeeltjes worden tegengehouden. De machine is standaard uitgerust met ULPA U 15 uitblaasfilters, wat de machine geschikt maakt voor gebruik in cleanrooms ISO 5 en ISO 6 (onder normale omstandigheden zelfs ISO klasse 4). Er is ook een “H”-klasse beschikbaar, uitgerust met een HEPA H 13 filter vooraan het systeem en een ULPA U 15 filter achteraan. Deze machine is geschikt voor het opzuigen van schadelijk stof uit klasse “H”. De IVT 1000 CR /IVT 1000 CR “H” kan worden uitgerust met standaard stofzakken (onschadelijk stof) of een “veilige zak” voor schadelijk stof klasse “H”. Er is ook een “Safe Pack” versie van de machine verkrijgbaar – uitgerust met een stofcontainter met ingebouwde HEPA-filter – die wordt gebruikt voor de verwerking van schadelijk stof. Na gebruik wordt de hele container vervangen. De op de machine geïnstalleerde drukmeter (enkel “H” klasse) informeert de operator over de toestand van de filter: een druktoename betekent een afname van de zuigkracht van de machine. De uitstekende kwaliteit van de stofzuiger wordt gewaarborgd door strenge tests.

De machine is gemaakt van roestvrij staal AISI 316. Alle materialen en onderdelen ondergaan een reeks strenge controles tijdens verschillende fases in het productieproces, zodat ze gegarandeerd beantwoorden aan de geldende hoge kwaliteitsnormen.

2 - Veiligheidsvoorzieningen

2.1 – Algemene voorzieningen

Zorg dat u volledig vertrouwd bent met de inhoud van deze handleiding voor u de machine op om het even welke manier gaat bedienen, gebruiken of onderhouden. Laat onbevoegden nooit werkzaamheden uitvoeren aan de stofzuiger. Draag nooit kledij zonder knopen of andere losse kledingstukken, die verstrikt kunnen raken in de machine. Draag aangepaste kledij. Raadpleeg uw werkgever inzake de geldende veiligheidsvoorzieningen en specifieke toestellen die u moet gebruiken om ongevallen te vermijden en uw persoonlijke veiligheid te waarborgen. De ruimte waar onderhoudswerkzaamheden worden uitgevoerd (gewone of buitengewone) moet steeds schoon en droog zijn. Er moet steeds gepast gereedschap voorhanden zijn. Herstellingen mogen enkel worden uitgevoerd wanneer de machine stilstaat en niet meer is aangesloten op het elektriciteitsnet. Voer nooit herstellingen uit zonder vooraf de nodige toestemming te hebben verkregen.

2.2 Belangrijke waarschuwingen

Om brand, elektrische schokken of ander letsel te voorkomen: Laat het toestel niet onbewaakt achter wanneer de stekker in het stopcontact zit. Haal de stekker uit het contact wanneer u de machine niet gebruikt of gaat onderhouden. Laat de machine niet als speelgoed dienen. Let goed op wanneer de machine wordt gebruikt door of in de buurt van kinderen. Gebruik de machine alleen volgens de aanwijzingen in deze handleiding. Gebruik enkel de accessoires en reserveonderdelen die door de fabrikant worden aanbevolen. Gebruik de machine niet als het snoer of de stekker beschadigd zijn. Als het toestel niet naar behoren werkt, gevallen of beschadigd is, buiten is achtergebleven of in water is gevallen, dient u het naar een service center te brengen. Trek de machine niet voort bij het snoer, gebruik het snoer niet als handvat of om deuren te sluiten, en trek het snoer niet rond scherpe hoeken of randen. Rijd niet met het toestel over het snoer. Houd het snoer uit de buurt van hete oppervlakken. Niet uit het stopcontact halen door aan het snoer te trekken. Haal uit het stopcontact door aan de stekker te trekken, niet aan het snoer. Raak de stekker of de machine niet aan als uw handen nat zijn. Zorg dat er zich geen voorwerpen in de openingen bevinden. Gebruik niet wanneer openingen geblokkeerd zijn; vermijd verstopping door stof, haar of ander materiaal dat de luchtstroming kan belemmeren. Houd haar, loshangende kledij en alle lichaamsdelen uit de buurt van openingen en bewegende delen. De machine mag in geen geval worden gebruikt voor het opzuigen van hete materialen. Meer in het bijzonder mag de machine niet worden gebruikt voor het schoonmaken van open en gesloten schoorstenen, ovens of vergelijkbare toestellen die gloeiende of warme as bevatten. De machine mag niet worden gebruikt zonder dat de stofzak en/of filters juist geplaatst zijn. Zet alle functies uit voordat u de stekker uit het stopcontact haalt. Wees extra voorzichtig bij het reinigen van trappen. De machine mag niet worden gebruikt voor het opzuigen van brandbare of explosieve materialen, en mag evenmin worden gebruikt in een explosieve omgeving.

2.3 Aarding van de machine

Dit toestel moet worden voorzien van een aardleiding. Als het slecht zou werken of defect raakt, zorgt de aardleiding voor een weg waarlangs de elektrische stroom met de minste weerstand wordt afgevoerd om het risico op elektrische schokken te verkleinen. De stekker moet in een gepast stopcontact worden gestoken dat is geïnstalleerd en geaard volgens de geldende lokale regels en bepalingen. WAARSCHUWING – een slechte verbinding van de aardleiding van de machine kan het risico op elektrische schokken verhogen. Raadpleeg een erkende elektricien of onderhoudsmonteur als u niet zeker bent of het stopcontact correct is geaard. Verander in geen geval de stekker die bij de machine wordt geleverd – als hij niet past in het stopcontact, laat hem dan vervangen door een erkende elektricien. Opgelet!! De gebruiker mag in geen enkel geval knoeien met de apparatuur. Wanneer de gebruiker of onbevoegden trachten om de stofzuiger of onderdelen daarvan te ontmantelen of te wijzigen of wanneer ze ermee knoeien, wordt de waarborg nietig. Neem contact op met uw dichtstbijzijnde Klantenservice Center wanneer u een gebrek vaststelt. 3 – Machinegegevens

3.1 Identificatiegegevens.

Vermeld altijd alle identificatiegegevens op de machine wanneer u uw Nilfisk-Advance klantendienst contacteert. Een correcte identificatie van het model en het serienummer vermijden dat u onjuiste informatie krijgt. Het typeplaatje waarop u de machinegegevens vindt, ziet u op fig. 1 A Type B Elektrisch Vermogen C Serienummer - yywwXXXX (yy = jaar ww = week XXXX = nummer D Werkfrequentie E Categorie Stofklasse F Ref. nummer G Elektrische Spanning H Max. Spanning

3.2 – Belangrijkste onderdelen (fig. 2 / 3 / 4)

De onderstaande lijst van onderdelen helpt gebruikers om de termen die in deze handleiding worden gebruikt, eenvoudiger te begrijpen. Fig. 2 standaard machine

1. Motorblok incl. handgreep

3. Kap uitblaasfilter

4. ULPA U 15 uitblaasfilter

5. Bovenste container

3. Kap uitblaasfilter

4. ULPA U 15 uitblaasfilter

5. Bovenste container

10. Afschermkap voor inlaat

3. Kap uitblaasfilter

4. ULPA U 15 uitblaasfilter

5. Bovenste container

Opgelet!! Controleer of alle klemmen correct geplaatst zijn en goed werken voor u de machine opstart en gaat gebruiken. Knoei nooit met de veiligheidsinrichting. Controleer steeds of de bescherming en veiligheidsinrichting correct gemonteerd zijn en goed functioneren bij het begin van elke werkshift of voordat u de machine gaat gebruiken. Is dit niet het geval, zet dan de machine uit en meld het defect. Bij het ontwerp en de bouw van de stofzuiger werd in het bijzonder gelet op de veiligheid van de gebruiker. Volg steeds de procedures inzake onderhoud en technische bijstand, alsook de informatie die in deze handleiding wordt verstrekt. Maak de machine of de onderdelen ervan nooit schoon met perslucht. Open de afvalcontainer in geen geval terwijl de stofzuiger werkt. Controleer voor u de stofzuiger aansluit op het elektriciteitsnet, of de elektrische spanning en

frequentiewaarden overeenkomen met de waarden vermeld op het typeplaatje van de machine. Sluit de machine aan op het stroomnet met een goed werkend aardingscircuit. Enkel bevoegd personeel mag werkzaamheden uitvoeren aan de elektrische componenten van de machine, die daarbij altijd moet worden losgekoppeld van het stroomnet. Verplaats de machine nooit door aan het stroomsnoer te trekken. Dit kan de machine beschadigen en de gebruiker blootstellen aan elektrische schokken. 5 – Testen, levering, installatie

De machine werd getest in onze fabriek om te waarborgen dat ze correct werkt. Tijdens deze fase werden de aanzuigwaarden getest. Hiermee wordt gewaarborgd dat de machine optimaal werkt met het oog op de taak waarvoor ze werd ontworpen.

5.2 – Levering en hantering

De machine wordt geleverd in een kartonnen doos. Controleer de machine bij ontvangst op niet zichtbare schade. Als u schade vaststelt, moet u onmiddellijk klacht indienen bij de leverancier. De machine kan worden opgeborgen bij temperaturen tussen 0 en 50°C, en een relatieve vochtigheid van 65%. Voor u de machine opbergt, moet u ze steeds schoonmaken in overeenstemming met de instructies. De machine werkt in een temperatuurbereik van -5 tot + 50 °C en een relatieve vochtigheid van 65%. De verpakking moet worden weggeruimd in overeenstemming met de van kracht zijnde reglementeringen. Machines die niet meer worden gebruikt, moeten worden weggeruimd in overeenstemming met de van kracht zijnde reglementeringen. Gebruik enkel goedgekeurde, in de handel verkrijgbare, niet-brandbare en niet-giftige solvents voor het schoonmaken van de machine. Roestvrij stalen onderdelen en accessoires kunnen worden schoongemaakt in een autoclaaf bij 121 °C.

5.3 - Garantiebewijs

Het garantiebewijs zit verpakt bij de machine.

5.4 – De machine installeren

Opgelet!! De gebruiker dient erop toe te zien dat de installatie verloopt volgens alle van kracht zijnde reglementeringen. De apparatuur moet worden geïnstalleerd door een erkende technicus die de instructies in deze handleiding heeft gelezen en begrepen. Het vloeroppervlak waarop de machine moet werken, moet horizontaal, vlak en glad zijn. Wanneer de machine vanuit een vaste positie moet werken, dient u te zorgen voor voldoende ruimte er rond zodat voldoende bewegingsvrijheid gewaarborgd is en zodat het onderhoudspersoneel eenvoudig werkzaamheden aan de machine kan uitvoeren.

5.5 – Aansluiten op het stroomnet

Opgelet!! Controleer of de spanning en frequentiewaarden van het stroomnet overeenstemmen met de waarden vermeld op het typeplaatje beschreven in paragraaf 3.1 (typeplaatje) De installatie en onderhoudswerkzaamheden aan elektrische onderdelen mogen enkel door gespecialiseerd personeel worden uitgevoerd. Sluit de apparatuur aan op een gepaste aarding. Zorg ervoor dat de stroomtoevoer overeenkomt met die vermeld op het typeplaatje. 6 – Bediening (Fig. 5)

2. Vacuümmeter / Manometer (enkel “H”-klasse

machine) 7 – Opstarten en uitzetten

Opgelet!! Het is verboden voor onbevoegden om de machine te gebruiken.

7.2 – Opstarten / Uitzetten

Controleer of de machine effectief is aangesloten op het stroomnet. Controleer in het bijzonder of de elektrische spanning en frequentiewaarden overeenstemmen met de waarden vermeld op het typeplaatje. (zie fig. 1) Sluit de accessoires aan op de aanzuiginlaat. Gebruik de roestvrij stalen klem om de slang aan de inlaat vast te maken. Zet de stofzuiger bij de plaats waar hij moet worden gebruikt en vergrendel de wielen door de blokkeerhendels naar beneden te duwen. U zet de machine AAN of UIT door op de grijze knop bovenop de motor te drukken. 8 – De machine gebruiken (fig. 7)

8.1 – Correct gebruik van de machine

Voor u de machine gaat gebruiken, moet u de aanzuigleiding aansluiten op de inlaat zoals aangegeven in paragraaf 7.2. Houd lange aanzuigleidingen zo recht mogelijk. Vermijd dat ze gebogen of gedraaid worden, aangezien dit overmatige slijtage en verstopping veroorzaakt. Wanneer de machine wordt aangezet, wordt er bij de inlaat van de leiding een aanzuigkracht opgewekt waardoor het afvalmateriaal wordt opgezogen. Op de standaard machine kan er een Org. Nilfisk stofzak worden gebruikt. Om de container te verwijderen maakt u de roestvrij stalen klem los en verwijdert u het bovenste deel met het motor/filter element. Maak de stofzak als volgt vast: Doorprik het perforatiegat in de stofzak en plaats het in de onderste container. Trek het blauwe plastic plaatje van de stofzak met beide handen over de aanzuiginlaat. Vouw de stofzak voorzichtig open. Plaats de bovenste container terug en maak de roestvrij stalen klem vast. Opmerking Het aanzuigvermogen hangt af van de afmetingen en kwaliteit van de stofzak. Gebruik enkel originele Nilfisk zakken. Wanneer u andere stofzakken gebruikt, en de luchtstroming wordt beperkt, kan de motor oververhit en beschadigd raken. Enkel “H”-klasse: Voor de “H”-klasse machine wordt een “Safe Bag”systeem gebruikt. Het “Safe Bag”-systeem bestaat uit een door het BIA voor klasse “M” goedgekeurde stofzak. De stofzak is verstevigd met een wapeningsnet en geïntegreerd in een plastic zak. Plaats de stofzak in de container. De flens moet naar de inlaat gericht zijn. Druk de flens nu op de inlaat tot ze goed vast zit. De plastic zak moet aansluiten op de bodem en de wanden van de container. Trek de rand van de zak over de rand van de container en strijk glad. Enkel “Safe pack”: Zorg ervoor dat de motor en bovenste container perfect aansluiten op de “Safe Pack”-unit vooraleer u de machine start. De “Safe Pack”-unit is een “wegwerp”-unit, die is ontworpen om schadelijk stoffen te bevatten.

8.2 – De hoofdfilter schoonmaken (standaard

machine) Om de aanzuigkracht constant te houden, moet de filter zo schoon mogelijk worden gehouden door hem regelmatig schoon te schudden. Demonteer de motoreenheid door de roestvrij stalen klem te openen. Neem de bodemplaat van de filter, trek naar boven en schud lichtjes op. Maak de slang niet los tijdens het schudden. De filter mag niet worden gewassen of schoongeborsteld! Enkel “H”-klasse Het systeem is uitgerust met een vacuümmeter / manometer waarmee u de minimale luchtstroming kunt controleren om een optimale luchtsnelheid in de aanzuigslang te waarborgen. Wanneer u het vloermondstuk opheft van het oppervlak dat u aan het schoonmaken bent, en de wijzer van de manometer gaat van de groene zone naar de rode, dan is de stofzak vol en moet hij worden vervangen. Opgelet: Het materiaalniveau in de stofzak moet regelmatig worden gecontroleerd. Het niveau controleren via de manometer waarborgt niet voor 100% dat de zak niet vol is. Er is geen instrument om de hoofdfilter schoon te maken. Wanneer u de stofzak heeft vervangen en de wijzer van de manometer wijst niet terug naar de groene zone, moet ook de hoofdfilter worden vervangen. Opgelet:

8.3 – De container leegmaken / zak vervangen

(fig. 9) Zet eerst de motor uit en wacht tot het stof in de machine is bezonken. Daarna kunt u de stofcontainer losmaken van het bovenste deel van de machine: Zet de motor aan om te vermijden dat er stof van de filter valt. Open de roestvrij stalen klem, hef het bovenste deel op en laat het rusten op het draagframe. Vervang de zak. Hef het bovenste deel boven de machine uit. Zet de motor uit. Zet het bovenste deel op de machine en maak vast door middel van de klem. Enkel “H”-klasse: (fig. 10) Met “Dust Safe Bag”-systeem, stofklasse H Wanneer de stofzak vol is Maak de compensatieleiding los van het systeem. Open de klemmen en til het bovenste deel op. Zet de motor aan om te vermijden dat er stof van de filter valt. Maak de slang niet los of sluit af met afsluitklep! Til het bovenste deel nu op en vervang de veilige stofzak. Maak het toestel open en maak vervolgens de plastic zak los die voorzichtig rond de rand is gevouwen. Vouw voorzichtig toe en sluit af. Maak de achterzijde van de aansluitflens los door ze onder een hoek kort en stevig naar beneden te duwen. Houd de voorzijde daarbij stevig op het aansluitstuk. Het flexibele verbindingsstuk is nu zichtbaar en kan stevig worden afgebonden met de plastic kabel. Maak vast door samen te trekken. Nadat u er zo voor heeft gezorgd dat er geen stof meer kan ontsnappen, maakt u ook de voorzijde van de flens los van het aansluitstuk. De ʻSafe Bagʼ monteren Plaats de speciale stofzak plat in de container met de opening naar de inlaat van de container gericht. Schuif de opening in de speciale stofzak nu zo ver mogelijk op de inlaat van de container – zonder de zak te draaien. Vouw de plastic zak daarna om over de rand van de container. Trek het stuk van de plastic zak dat de rand van de container overlapt strak aan tegen de flens (voor u het bovenste en onderste deel van de stofzuiger opnieuw vastmaakt. Hef het bovenste deel boven de machine uit. Zet de motor uit. Zet het bovenste deel op de machine en maak vast met de sluitklem. Sluit de compensatieleiding opnieuw aan op het systeem.

9 – Stofklassen Gebruik de machine overeenkomstig de geldende normen. Ga na voor welke stofklasse uw machine geschikt is (zie typeplaatje). De machine mag niet worden gebruikt voor verschillende categorieën tegelijk, tenzij gebruik wordt gemaakt van de gepaste accessoires. Stofklasse “L” (Licht gevaar – bepaald door EN 60335-2-69). Deze industriële stofzuiger is overeenkomstig EN 60335-2-69 goedgekeurd voor stofklasse “L” en is geschikt voor het opzuigen van droog, niet-brandbaar en niet-giftig stof met MAK>1mg/m? waarden; de schone lucht wordt terug naar de werkplaats geleid. Stofklasse “M” (Medium gevaar – bepaald door EN 60335-2-69). Deze industriële stofzuiger is overeenkomstig EN 60335-2-69 goedgekeurd voor stofklasse “M” en is geschikt voor het opzuigen van droog, niet-brandbaar en niet-giftig stof met MAK>0,1mg/m? waarden; de schone lucht wordt terug naar de werkplaats geleid. Stofklasse “M” (Hoog gevaar – bepaald door EN 60335-2-69). Deze industriële stofzuiger is overeenkomstig EN 60335-2-69 goedgekeurd voor stofklasse “H” en is geschikt voor het opzuigen van droog, niet-brandbaar en niet-giftig stof met alle MAK grenswaarden alsook droog, nietbrandbaar stof van kankerverwekkende stiffen. De schone lucht wordt terug naar de werkplaats geleid. 10 – Onderhoud

Opgelet!! Alle schoonmaak– en onderhoudswerkzaamheden moeten worden uitgevoerd wanneer de machine is uitgeschakeld en losgekoppeld van het stroomnet. De aanzuigeenheid vereist geen bijzonder onderhoud of smering. Onthoud echter dat een correct gebruik en onderhoud essentieel zijn om de veiligheid en goede werking van de stofzuiger te waarborgen. Om te waarborgen dat de machine regelmatig en constant blijft functioneren en om te vermijden dat de waarborg nietig wordt, mag u enkel echte NilfiskAdvance A/S reserveonderdelen gebruiken wanneer u iets herstelt.

10.2 – Controles en nazicht bij het opstarten

De klant moet de volgende controles uitvoeren om te waarborgen dat de machine niet werd beschadigd tijdens het transport.

10.2.1 – Voor het opstarten:

Controleer of de spanning van het stroomnet overeenstemt met die waarop de machine is voorzien (zie typeplaatje in paragraaf 3.1 fig. 1);

10.2.2 – Wanneer de machine werkt

controleer of alle luchtafsluitingen perfect afsluiten; controleer of alle vaste beschermingen efficiënt zijn; voer zuigtests uit met dezelfde materialen als degene die tijdens het werken worden opgezogen. Zo verzekert u zich ervan dat alle onderdelen van de stofzuiger correct werken.

10.3 – Routineonderhoud

Leef de volgende regels strikt na om te waarborgen dat de machine steeds betrouwbaar blijft werken.

10.3.1 – Voor elke werkshift

Controleer of alle waarschuwings – en gevarenplaatjes zichtbaar en leesbaar zijn. Vervang ze als ze beschadigd of onvolledig zijn. Controleer of de stofcontainer leeg is. Maak hem leeg als dat niet het geval is. Zie paragraaf

De roestvrij stalen onderdelen kunnen via normale methodes met standaard schoonmaakproducten worden gereinigd, en kunnen ook in een standaard autoclaaf op 121° C worden schoongemaakt. Alle andere onderdelen kunnen via standaard schoonmaakmethodes worden gereinigd.

11 - De filter vervangen

11.1 – De hoofdfilter vervangen (fig. 11)

Opgelet!! Als de machine werd gebruikt voor het opzuigen van materialen die schadelijk zijn voor de gezondheid, moet het onderhoudspersoneel gepaste beschermende kledij dragen. De hoofdfilter vervangen. Voer het werk indien mogelijk buiten uit. De oude filter moet worden weggeruimd in een speciale plastic zak. Maak de klem die de filtereenheid vastmaakt aan de machine, los. Haal het motorblok uit de machine. Maak de pakking los die de filterring onderaan de bovenste container vasthoudt. Klik de filter bovenaan in de container los en doe hem in een plastic tas. Sluit de plastic zak waarin de filter zit, af. Als de filter bevuild is met giftig of gevaarlijk stof, mag u de zak niet zomaar weggooien. Bezorg hem aan een instantie die bevoegd is om dergelijk afval op te ruimen. Vervang de hoofdfilter en de “H”-klasse-filter met de grootste voorzichtigheid, en draag in ieder geval een masker type P3. Opgelet!! Het vervangen van de filter is een belangrijke operatie. De filter moet worden vervangen door een exemplaar met identieke kenmerken, filteroppervlak en categorie. Als u deze regels niet naleeft, kan de correcte werking van de machine in het gedrang komen. Zorg voor een filter die dezelfde eigenschappen heeft als de vorige .Plaats de filter in de container door de hierboven beschreven stappen in omgekeerde volgorde uit te voeren.

11.2 – De uitblaasfilter vervangen (fig. 12)

Koppel de stofzuiger los van het stroomnet vooraleer u met de werkzaamheden begint! opgelet: Zorg voor de gepaste bescherming volgens de geldende regelgeving met betrekking tot het materiaal dat in de ULPA-filter zit. De handgreep verwijderen Maak de handgreep los door de twee schroeven los te schroeven. Verwijder de handgreep door in het midden een lichte neerwaartse druk uit te oefenen. Druk en verwijder de handgreep uit de uitsparingen. Het filterpatroon en de pakkingen verwijderen en vervangen Schroef de vier schroeven los. Til de roestvrij stalen behuizing met het filterpatroon op. Vervang het filterpatroon en de pakkingen. Plaats de behuizing terug door op de bovenkant ervan te drukken en de vier schroeven terug vast te schroeven. Monteer de handgreep terug en zet vast met de 2 schroeven. De gedemonteerde en vervangen uitblaasfilter moet worden opgeborgen in een plastic tas en moet op de gepaste manier worden weggeruimd. Wees bijzonder voorzichtig bij het vervangen van de hoofdfilter en uitblaasfilter, en draag in ieder geval een masker type P3. Opmerking De uitblaasfilter wordt beschouwd als giftig afval en moet ook als dusdanig worden behandeld. Bezorg hem aan een instantie die bevoegd is om dergelijk materiaal op te ruimen.

12. - Problemen verhelpen

• de motor start niet er is mogelijk een zekering stuk die moet worden vervangen. het snoer of de wandcontactdoos zijn mogelijk defect en moeten worden gecontroleerd.
• de aanzuigkracht is afgenomen de stofzak is mogelijk vol en moet worden vervangen, de filter is mogelijk verstopt en moet worden geschud, de ontlastklep staat open De ontlastklep beschermt de motoren tegen oververhitting die kan optreden wanneer er niet voldoende koellucht aanwezig is. U mag dit mechanisme niet onnodig in werking zetten door de aanzuiginlaat af te sluiten met uw hand terwijl de machine aan het werk is. Wanneer de slang of leiding geblokkeerd is of de filter moet worden schoongemaakt, wordt de luchtstroming onderbroken of is hij niet langer voldoende, waardoor de ontlastklep opengaat. U hoeft het systeem niet stil te leggen terwijl u de blokkering verwijdert. Nadat de blokkering is verwijderd, kunt u verdergaan met uw werk.
• de stofzuiger stopt de thermische beveiliging heeft de motor uitgeschakeld ten gevolge van een blokkering van de slang, stift of mondstuk. Verwijder de oorzaak van de blokkering. wanneer de motor is afgekoeld, zal hij automatisch weer opstarten. IVT1000 CR IVT1000 CR H IVT1000 CR IVT1000 CR Safe Pack

110-120V Stofklasse Frequentie (Hz) Geaard Stroomverbruik motor W Veiligheidsklasse (vocht, stof) Luchtstroom zonder slang l/sec Vacu‚mdruk kPa Max. zuigkracht (KPA) Zuigkracht met slang W Geluidsniveau op 1,5 m (ISO 3744) Hoofdfilter type Oppervlakte hoofdfilter, katoen cm2 Afzuigfilter, ULPA, oppervlakte U15 cm2 Inhoud stofbak liter Inhoud stofzak liter Inlaat (mm) Lengte x breedte x hoogte (cm) Gewicht kg

6,5 Ø30 X 70 8,2 Specificaties en details kunnen zonder voorafgaande mededeling worden gewijzigd.
