MODE D'EMPLOI IVT1000CR NILFISK

Norādījumi par lietošanu

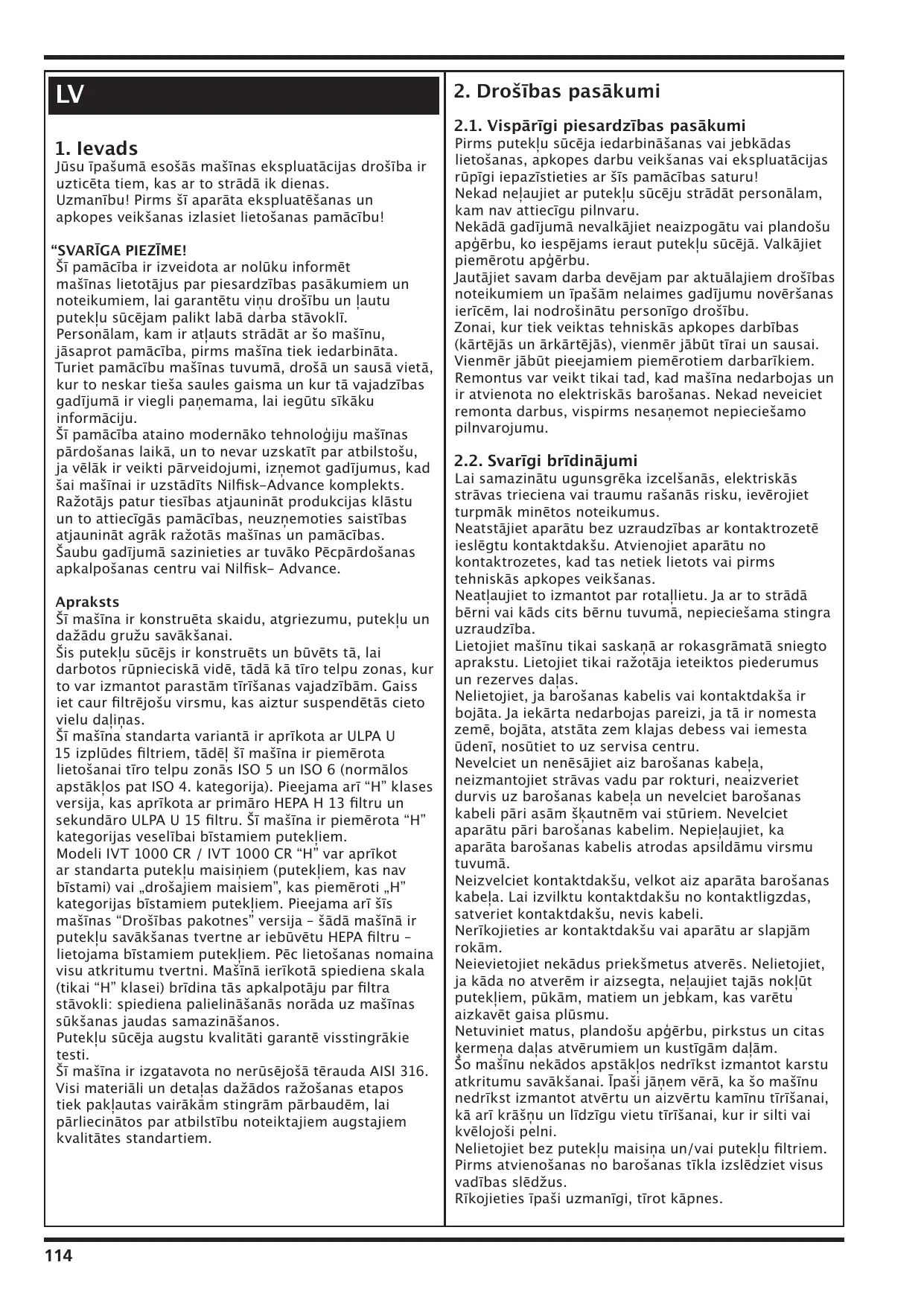

2. Drošības pasākumi

Pirms putekļu sūcēja iedarbināšanas vai jebkādas lietošanas, apkopes darbu veikšanas vai ekspluatācijas rūpīgi iepazīstieties ar šīs pamācības saturu! Nekad neļaujiet ar putekļu sūcēju strādāt personālam, kam nav attiecīgu pilnvaru. Nekādā gadījumā nevalkājiet neaizpogātu vai plandošu apģērbu, ko iespējams ieraut putekļu sūcējā. Valkājiet piemērotu apģērbu. Jautājiet savam darba devējam par aktuālajiem drošības noteikumiem un īpašām nelaimes gadījumu novēršanas ierīcēm, lai nodrošinātu personīgo drošību. Zonai, kur tiek veiktas tehniskās apkopes darbības (kārtējās un ārkārtējās), vienmēr jābūt tīrai un sausai. Vienmēr jābūt pieejamiem piemērotiem darbarīkiem. Remontus var veikt tikai tad, kad mašīna nedarbojas un ir atvienota no elektriskās barošanas. Nekad neveiciet remonta darbus, vispirms nesaņemot nepieciešamo pilnvarojumu.

Jūsu īpašumā esošās mašīnas ekspluatācijas drošība ir uzticēta tiem, kas ar to strādā ik dienas. Uzmanību! Pirms šī aparāta ekspluatēšanas un apkopes veikšanas izlasiet lietošanas pamācību!

“SVARĪGA PIEZĪME! Šī pamācība ir izveidota ar nolūku informēt mašīnas lietotājus par piesardzības pasākumiem un noteikumiem, lai garantētu viņu drošību un ļautu putekļu sūcējam palikt labā darba stāvoklī. Personālam, kam ir atļauts strādāt ar šo mašīnu, jāsaprot pamācība, pirms mašīna tiek iedarbināta. Turiet pamācību mašīnas tuvumā, drošā un sausā vietā, kur to neskar tieša saules gaisma un kur tā vajadzības gadījumā ir viegli paņemama, lai iegūtu sīkāku informāciju. Šī pamācība ataino modernāko tehnoloģiju mašīnas pārdošanas laikā, un to nevar uzskatīt par atbilstošu, ja vēlāk ir veikti pārveidojumi, izņemot gadījumus, kad šai mašīnai ir uzstādīts Nilfisk-Advance komplekts. Ražotājs patur tiesības atjaunināt produkcijas klāstu un to attiecīgās pamācības, neuzņemoties saistības atjaunināt agrāk ražotās mašīnas un pamācības. Šaubu gadījumā sazinieties ar tuvāko Pēcpārdošanas apkalpošanas centru vai Nilfisk- Advance. Apraksts Šī mašīna ir konstruēta skaidu, atgriezumu, putekļu un dažādu gružu savākšanai. Šis putekļu sūcējs ir konstruēts un būvēts tā, lai darbotos rūpnieciskā vidē, tādā kā tīro telpu zonas, kur to var izmantot parastām tīrīšanas vajadzībām. Gaiss iet caur filtrējošu virsmu, kas aiztur suspendētās cieto vielu daļiņas. Šī mašīna standarta variantā ir aprīkota ar ULPA U 15 izplūdes filtriem, tādēļ šī mašīna ir piemērota lietošanai tīro telpu zonās ISO 5 un ISO 6 (normālos apstākļos pat ISO 4. kategorija). Pieejama arī “H” klases versija, kas aprīkota ar primāro HEPA H 13 filtru un sekundāro ULPA U 15 filtru. Šī mašīna ir piemērota “H” kategorijas veselībai bīstamiem putekļiem. Modeli IVT 1000 CR / IVT 1000 CR “H” var aprīkot ar standarta putekļu maisiņiem (putekļiem, kas nav bīstami) vai „drošajiem maisiem”, kas piemēroti „H” kategorijas bīstamiem putekļiem. Pieejama arī šīs mašīnas “Drošības pakotnes” versija – šādā mašīnā ir putekļu savākšanas tvertne ar iebūvētu HEPA filtru – lietojama bīstamiem putekļiem. Pēc lietošanas nomaina visu atkritumu tvertni. Mašīnā ierīkotā spiediena skala (tikai “H” klasei) brīdina tās apkalpotāju par filtra stāvokli: spiediena palielināšanās norāda uz mašīnas sūkšanas jaudas samazināšanos. Putekļu sūcēja augstu kvalitāti garantē visstingrākie testi. Šī mašīna ir izgatavota no nerūsējošā tērauda AISI 316. Visi materiāli un detaļas dažādos ražošanas etapos tiek pakļautas vairākām stingrām pārbaudēm, lai pārliecinātos par atbilstību noteiktajiem augstajiem kvalitātes standartiem.

2.1. Vispārīgi piesardzības pasākumi

2.2. Svarīgi brīdinājumi

Lai samazinātu ugunsgrēka izcelšanās, elektriskās strāvas trieciena vai traumu rašanās risku, ievērojiet turpmāk minētos noteikumus. Neatstājiet aparātu bez uzraudzības ar kontaktrozetē ieslēgtu kontaktdakšu. Atvienojiet aparātu no kontaktrozetes, kad tas netiek lietots vai pirms tehniskās apkopes veikšanas. Neatļaujiet to izmantot par rotaļlietu. Ja ar to strādā bērni vai kāds cits bērnu tuvumā, nepieciešama stingra uzraudzība. Lietojiet mašīnu tikai saskaņā ar rokasgrāmatā sniegto aprakstu. Lietojiet tikai ražotāja ieteiktos piederumus un rezerves daļas. Nelietojiet, ja barošanas kabelis vai kontaktdakša ir bojāta. Ja iekārta nedarbojas pareizi, ja tā ir nomesta zemē, bojāta, atstāta zem klajas debess vai iemesta ūdenī, nosūtiet to uz servisa centru. Nevelciet un nenēsājiet aiz barošanas kabeļa, neizmantojiet strāvas vadu par rokturi, neaizveriet durvis uz barošanas kabeļa un nevelciet barošanas kabeli pāri asām šķautnēm vai stūriem. Nevelciet aparātu pāri barošanas kabelim. Nepieļaujiet, ka aparāta barošanas kabelis atrodas apsildāmu virsmu tuvumā. Neizvelciet kontaktdakšu, velkot aiz aparāta barošanas kabeļa. Lai izvilktu kontaktdakšu no kontaktligzdas, satveriet kontaktdakšu, nevis kabeli. Nerīkojieties ar kontaktdakšu vai aparātu ar slapjām rokām. Neievietojiet nekādus priekšmetus atverēs. Nelietojiet, ja kāda no atverēm ir aizsegta, neļaujiet tajās nokļūt putekļiem, pūkām, matiem un jebkam, kas varētu aizkavēt gaisa plūsmu. Netuviniet matus, plandošu apģērbu, pirkstus un citas ķermeņa daļas atvērumiem un kustīgām daļām. Šo mašīnu nekādos apstākļos nedrīkst izmantot karstu atkritumu savākšanai. Īpaši jāņem vērā, ka šo mašīnu nedrīkst izmantot atvērtu un aizvērtu kamīnu tīrīšanai, kā arī krāšņu un līdzīgu vietu tīrīšanai, kur ir silti vai kvēlojoši pelni. Nelietojiet bez putekļu maisiņa un/vai putekļu filtriem. Pirms atvienošanas no barošanas tīkla izslēdziet visus vadības slēdžus. Rīkojieties īpaši uzmanīgi, tīrot kāpnes.

Šo mašīnu nedrīkst izmantot, lai savāktu degošus vai sprāgstošus materiālus, kā arī to nedrīkst ekspluatēt sprādzienbīstamā vidē.

2.3. Norādījumi par iezemēšanu

Šī ierīce jāiezemē. Ja ierīce nedarbotos pareizi vai sabojātos, iezemējums nodrošinātu vismazākās pretestības ceļu elektriskai strāvai, lai samazinātu elektriskās strāvas trieciena risku. Kontaktdakša jāiesprauž piemērotā kontaktrozetē, kas pareizi piestiprināta un iezemēta saskaņā ar vietējiem noteikumiem un rīkojumiem. BRĪDINĀJUMS! Nepareiza aparatūras iezemēšanas dzīslu pievienošana var radīt elektriskās strāvas trieciena risku. Ja neesat pārliecināts, vai kontaktligzda ir pienācīgi iezemēta, konsultējieties ar sertificētu elektriķi vai servisa pārstāvi. Nepārtaisiet aparāta oriģināli piegādāto kontaktdakšu – ja tā neatbilst rozetei, ar kvalificēta elektriķa līdzdalību ierīkojiet atbilstošu kontaktrozeti.

Uzmanību!! Nekādā gadījumā lietotājs nedrīkst neatļauti iejaukties ierīces darbībā. Jebkādi lietotāja vai nepilnvarota personāla mēģinājumi izjaukt, pārveidot jebkuru putekļu sūcēja daļu vai – vispārīgāk – neatļauti iejaukties tās darbībā anulē garantiju. Kļūmes gadījumā sazinieties ar tuvāko Pēcpārdošanas apkalpošanas centru.

3. zīmējums. „H” klases mašīna 1. Motora daļa ar rokturi 2. Ieslēgšanas / izslēgšanas slēdzis 3. Izplūdes filtra vāks 4. ULPA U 15 izplūdes filtrs 5. Virsējā tvertne 6. Vakuuma skala / manometrs 8. “H” kategorijas HEPA H 13 filtrs 9. Putekļu tvertne 10. Ieplūdes aizbāznis 11. Nerūsējošā tērauda skavas 12. Ratiņi 4. zīmējums. “Safe Pack” („Drošā iepakojuma”) mašīna 1. 1. Motora daļa ar rokturi 2. Ieslēgšanas / izslēgšanas slēdzis 3. Izplūdes filtra vāks 4. ULPA U 15 izplūdes filtrs 5. Virsējā tvertne 7. “Drošā iepakojuma” elements 8. HEPA H 13 filtrs iestiprināts drošā iepakojuma elementā 9. Nerūsējošā tērauda skavas 10. Ratiņi

Uzmanību!! Pirms mašīnas iedarbināšanas un lietošanas pārbaudiet, vai visas skavas ir pareizi novietotas un darbojas pareizi. Nekādā gadījumā neiejaucieties drošības ierīču darbībā. 3. Mašīnas dati Pirms katras darba maiņas sākuma un pirms mašīnas lietošanas sākšanas vienmēr pārbaudiet, vai ir ierīkotas 3.1. Identifikācijas dati un vai darbojas drošības ierīces. Ja tā tas nav, izslēdziet Kontaktējoties ar Nilfisk-Advance pēcpārdošanas putekļu sūcēju un ziņojiet par kļūmi. apkalpošanas centru, katrreiz nosauciet visus Šis putekļu sūcējs ir izgatavots, pievēršot īpašu identifikācijas datus, kas norādīti uz mašīnas. Precīza uzmanību tā lietotāja drošībai. mašīnas modeļa un sērijas numura identifikācija Ievērojiet apkopes un tehniskās palīdzības procedūras palīdzēs novērst nepareizas informācijas sniegšanu. un informāciju, kas dota šajā pamācībā. Identifikācijas plāksnīte ar mašīnas datiem parādīta 1. Nekad šīs mašīnas un tās daļu tīrīšanai neizmantojiet zīmējumā. saspiestu gaisu. A Tips Nekādā gadījumā neatveriet atkritumu tvertni, kamēr B Elektriskā strāva putekļu sūcējs darbojas. C Sērijas numurs – yywwXXXX (yy = gads, ww = nedēļa, Pirms pieslēgšanas elektrības tīklam pārliecinieties, ka XXXX = numurs) tīkla spriegums un frekvence sakrīt ar vērtībām, kas D Darba frekvence norādītas datu plāksnītē uz mašīnas. E Putekļu klases kategorija Pieslēdziet mašīnu elektriskajam tīklam ar darbojošos F Atsauces numurs iezemējumu. G Spriegums Darbus pie šīs mašīnas elektriskajām daļām drīkst H Maks. spriegums atļaut veikt tikai pilnvarotam personālam, un tā obligāti jāatslēdz no elektrības tīkla. 3.2. Galvenās daļas (2., 3., 4. zīm.) Nekādā gadījumā nepārvietojiet putekļu sūcēju, velkot Turpmāk dotais galveno daļu saraksts palīdzēs aiz barošanas kabeļa. Tas var bojāt pašu putekļu lietotājiem saprast šajā pamācībā lietotos terminus. sūcēju, un lietotājs var tikt pakļauts strāvas triecienam.

2. zīmējums. Standarta mašīna 1. Motora daļa ar rokturi 2. Ieslēgšanas / izslēgšanas slēdzis 3. Izplūdes filtra vāks 4. ULPA U 15 izplūdes filtrs 5. Virsējā tvertne 6. Galvenais filtrs – „M” kategorijas Goretex® PTFE filtrs 7. Putekļu tvertne 8. Nerūsējošā tērauda skavas 9. Ratiņi

5. Testēšana, piegāde, uzstādīšana 5.1. Testēšana

Šī mašīna mūsu rūpnīcā ir pārbaudīta, lai nodrošinātu to, ka tā darbojas pareizi. Šīs fāzes laikā tiek izmēģināts sūkšanas spēks. Tas nodrošina to, ka sasniegtais retinājums ir optimizēts atbilstoši darbam, kuram tas konstruēts.

5.2. Piegāde un apiešanās

Šo mašīnu piegādā kartona kastē. Saņemot mašīnu, pārbaudiet, vai nav slēptu bojājumu. Ja atklājat bojājumus, nekavējoties iesniedziet sūdzību pārvadātājam. Šo mašīnu var glabāt temperatūrā no 0 līdz 50 °C, 65% relatīvajā gaisa mitrumā. Pirms glabāšanas šī mašīna vienmēr jāiztīra saskaņā ar norādījumiem. Šo mašīnu var ekspluatēt temperatūras diapazonā no -5 līdz +50 °C, 65 % relatīvajā gaisa mitrumā. Piegādes iesaiņojums jāutilizē atbilstoši attiecīgajām likumu prasībām. Mašīnu, kas vairs nav lietojama, utilizējiet atbilstoši attiecīgajām likumu prasībām. Mašīnas tīrīšanai izmantojiet tikai apstiprinātus, brīvā tirdzniecībā pieejamus nedegošus un netoksiskus šķīdinātājus.Nerūsējošā tērauda korpusa daļas un piederumus var tīrīt autoklāvā 121 °C temperatūrā.

5.3. Garantijas sertifikāts

7. Iedarbināšana un apturēšana 7.1. Brīdinājums

Uzmanību!! Putekļu sūcēju aizliegts lietot nepilnvarotam personālam.

7.2. Iedarbināšana un apturēšana

Pārbaudiet, vai mašīna ir pareizi pieslēgta elektrības tīklam. Pirms pieslēgšanas elektrības tīklam pārliecinieties, ka tīkla spriegums un frekvence sakrīt ar vērtībām, kas norādītas datu plāksnītē uz mašīnas (skat. 1. zīm.). Pievienojiet piederumus sūkšanas ieejai. Izmantojiet nerūsējošā tērauda skavas lokanās caurules piestiprināšanai pie ieejas. Novietojiet putekļu sūcēju tuvu izmantošanas vietai un tad nobloķējiet riteņus, nospiežot uz leju sviras. Mašīnu ieslēdz (ON) un izslēdz (OFF), nospiežot pelēko pogu motora virspusē.

Garantijas sertifikāts ir iesaiņots kopā ar putekļu sūcēju.

8. Putekļu sūcēja lietošana (7. zīm.)

5.4. Putekļu sūcēja uzstādīšana

8.1. Pareiza putekļu sūcēja lietošana

Uzmanību!! Lietotājs ir atbildīgs par to, lai nodrošinātu, ka aprīkošana atbilst vietējām likumu prasībām. Mašīna jāaprīko kvalificētam tehniķim, kas ir izlasījis un izpratis šajā dokumentā dotos norādījumus. Grīdai, uz kuras putekļu sūcējam jādarbojas, jābūt horizontālai, līdzenai un gludai. Ja putekļu sūcēju darbina nostiprinātā stāvoklī, atstājiet pietiekami brīvas vietas visapkārt tam, lai nodrošinātu kustības brīvību un būtu droši, ka tehniskās apkopes personāls var strādāt bez traucēkļiem.

5.5. Pieslēgšana elektriskajam tīklam

Uzmanību!! Pārliecinieties, ka elektrības tīkla spriegums un frekvence sakrīt ar vērtībām, kas norādītas 3.1. punktā aprakstītajā datu plāksnītē. Visi uzstādīšanas un tehniskās apkopes darbi elektriskajām daļām jāveic specializētam personālam. Savienojiet aprīkojumu ar darbojošos iezemējumu. Pārliecinieties, ka elektriskā barošana atbilst mašīnas nomināla plāksnītei.

6. Vadības ierīces (5. zīm.) 1. Ieslēgšanas / izslēgšanas slēdzis 2. Vakuuma skala / manometrs (tikai „H” klases mašīnām)

Pirms šīs mašīnas lietošanas pievienojiet sūkšanas cauruli putekļu sūcēja ieejai, kā norādīts 7.2. punktā. Raugieties, lai garas sūkšanas caurules būtu, cik vien iespējams, taisnas. Nepieļaujiet to saliekšanos vai savērpšanos, jo tas rada palielinātu nodilumu un aizsprostojumus. Darbinot putekļu sūcēju, caurules ieejā tiek radīts sūkšanas spēks, un tas iesūc iekšā gružus. Šie gruži virzās caur cauruli un piederumiem caur ieeju „4”, līdz sasniedz tvertni „6”. Standarta mašīnās var izmantot oriģinālos Nilfisk putekļu maisiņus. Lai atbrīvotu tvertni, atveriet nerūsējošā tērauda skavu un paceliet aparāta augšdaļu ar motora un filtra nodalījumu. Piestipriniet putekļu maisiņu, kā izklāstīts turpmāk. Pārduriet putekļu maisiņa perforāciju un ievietojiet to apakšējā tvertnē. Ar abām rokām pārvelciet zilo putekļu maisiņa plastmasas plāksni pār sūkšanas ieeju. Uzmanīgi atlokiet putekļu maisiņu. Atlieciet vietā virsējo tvertni un aizveriet nerūsējošā tērauda skavu. Piezīme Sūkšanas efektivitāte ir atkarīga no putekļu maisiņa lieluma un kvalitātes. Izmantojiet tikai oriģinālos Nilfisk maisiņus. Lietojot putekļu maisiņus, kas nav Nilfisk ražojums un ierobežo gaisa plūsmu, var rasties motora pārkaršana, kas var izraisīt motora bojājumus. Tikai “H” klasei “H” klases mašīnās izmanto “Safe Bag” (drošā maisa) sistēmu. Drošā maisa sistēmu veido putekļu maisiņš, ko BIA apstiprinājusi “M” kategorijai. Šis putekļu maisiņš ir nostiprināts ar tīkliņu un ietverts plastmasas maisā. Ievietojiet putekļu maisiņu tvertnē. Tā uzmavai jābūt vērstai pret ieeju. Tagad uzspiediet uzmavu uz ieejas, līdz tā stingri pieguļ. Plastmasas maisam jāpieguļ tvertnes dibenam un sienām. Noplēsiet maisa malu virs tvertnes malas un nogludiniet to.

Tikai “Drošajam iepakojumam” Pirms mašīnas iedarbināšanas pārliecinieties, ka motors un virsējā tvertne pareizi pieguļ virs drošā iepakojuma elementa. Drošā iepakojuma elements ir “izmetams” elements, kas ir ražots veselībai bīstamu putekļu savākšanai.

8.2. Galvenā filtra tīrīšana (standarta mašīnām) Lai saglabātu sūkšanas jaudu nemainīgā līmenī, filtrs jātur, cik vien iespējams, tīrs, regulāri to sapurinot. Noņemiet motora elementu, atverot nerūsējošā tērauda skavu. Noņemiet filtra pamatnes plāksni, pavelciet to uz augšu un viegli sapuriniet. Purināšanas laikā nenoņemiet cauruli. Filtru nedrīkst mazgāt un tīrīt ar suku!

Tikai “H” klasei Šī iekārta ir aprīkota ar vakuuma skalu / manometru, kas ļauj uzraudzīt minimālo gaisa plūsmu, lai garantētu optimālu gaisa plūsmas ātrumu sūkšanas caurulē. Ja grīdas tīrīšanas uzgali paceļ no tīrāmās virsmas un manometra bultiņa pārvietojas no zaļā sektora sarkanajā sektorā, putekļu maisiņš ir pilns un tas jānomaina. Uzmanību!

Sakrājušās vielas daudzums putekļu maisiņā regulāri jāpārbauda. Šā daudzuma uzraudzīšana, izmantojot tikai manometru, nedod pilnīgu garantiju, ka putekļu maisiņš nav pilns. Nav ierīces, kas būt paredzēta galvenā filtra tīrīšanai. Ja putekļu maisiņš ir nomainīts, bet manometra bultiņa neatgriežas zaļajā sektorā, jānomaina arī galvenais filtrs.

8.3. Tvertnes iztukšošana un maisiņa nomaiņa (9. zīm.)

Vispirms izslēdziet motoru un pagaidiet brītiņu, līdz putekļi mašīnas iekšienē nosēžas. Tad var atdalīt putekļu savākšanas tvertni no mašīnas virsējās daļas. Ieslēdziet motoru, lai nepieļautu, ka no filtra krīt ārā putekļi. Atveriet nerūsējošā tērauda skavu, tagad paceliet virsējo daļu un atbalstiet to uz balsta rāmja. Nomainiet attīrīšanas sistēmu, maisiņu. Paceliet virsējo daļu virs mašīnas. Izslēdziet motoru. Uzlieciet virsējo daļu uz mašīnas un nostipriniet, aizverot skavu. Tikai “H” klasei (10. zīm.) Putekļu drošā maisa sistēmas izmantošana, H kategorijas putekļi Kad putekļu maisiņš ir pilns, rīkojieties šādi. Atvienojiet no iekārtas retinājuma līdzsvarošanas līniju. Atvienojiet skavas un paceliet virsējo daļu. Ieslēdziet motoru, lai nepieļautu, ka no filtra krīt ārā putekļi. Atstājiet cauruli pievienotu vai aizveriet ar aizbāzni! Tagad paceliet virsējo daļu un nomainiet drošā maisa attīrīšanas sistēmu. Pēc aparāta atvēršanas uzmanīgi atvienojiet plastmasas maisu, kas guļ uz atkritumu tvertnes apmales, saspiediet atveri un cieši noslēdziet. Atvienojiet savienošanas uzmavas aizmuguri, īsi un stingri nospiežot uz leju leņķī, vienlaikus cieši turot

priekšpusi aiz savienojuma detaļas. Tagad ir redzams lokanais plastmasas caurules savienojums, un to var droši nosiet ar plastmasas vada pārsēju, vienkārši to savelkot. Kad esat nodrošinājuši, ka putekļi nevar izkļūt ārā, atvienojiet arī uzmavas priekšdaļu no savienotāja. Putekļu drošā maisa uzstādīšana Ievietojiet īpašo putekļu maisiņu atkritumu tvertnē plakaniski ar atveri pret atkritumu tvertnes ieeju. Tagad uzslidiniet atveri īpašajā putekļu maisiņā pār atkritumu tvertnes ieeju, cik tālu tas uziet, nepagriežot to. Tad pārlokiet plastmasas maisu pār atkritumu tvertnes malu. Tagad pavelciet to plastmasas maisa daļu, kas pārsedz atkritumu tvertnes malu, cieši pret uzmavu (pirms no jauna pievienot putekļu sūcēja virsējo un apakšējo daļu). Paceliet virsējo daļu virs mašīnas. Izslēdziet motoru. Uzlieciet virsējo daļu uz mašīnas un nostipriniet ar aizveramo skavu. Pievienojiet iekārtai retinājuma līdzsvarošanas līniju.

9. Putekļu kategorijas Lietojiet atbilstoši standartiem. Pārbaudiet, kurām putekļu kategorijām ir piemērota šī mašīna (skatīt identifikācijas plāksnīti). Šo mašīnu nedrīkst vienlaikus izmantot vairāku kategoriju putekļiem, ja vien netiek izmantoti piemēroti piederumi. Putekļu kategorija “L” (Neliels risks – definēts EN 60335-2-69) Šis rūpnieciskais putekļu sūcējs ir apstiprināts „L” izmantošanas kategorijai atbilstoši EN 60335-2-69 un ir piemērots, lai sūktu sausus, neuzliesmojošus un netoksiskus putekļus ar MAK vērtību >1 mg/m?; tīrais gaiss tiek izvadīts atpakaļ darba vietā. Putekļu kategorija “M” (Vidējs risks – definēts EN 60335-2-69) Šis rūpnieciskais putekļu sūcējs ir apstiprināts „M” izmantošanas kategorijai atbilstoši EN 60335-2-69 un ir piemērots, lai sūktu sausus, neuzliesmojošus un netoksiskus putekļus ar MAK vērtību >0,1 mg/m?; tīrais gaiss tiek izvadīts atpakaļ darba vietā. Putekļu kategorija “H” (Liels risks – definēts EN 60335-2-69) Šis rūpnieciskais putekļu sūcējs ir apstiprināts „H” izmantošanas kategorijai atbilstoši EN 60335-2-69 un ir piemērots, lai sūktu sausus, neuzliesmojošus un netoksiskus putekļus ar visām MAK vērtībām, kā arī sausus, neuzliesmojošus kancerogēnu vielu putekļus. Iztīrītais gaiss tiek izvadīts atpakaļ darba vietas atmosfērā.

11.1. Galvenā filtra nomaiņa (11. zīm.)

Uzmanību!! Visas uzturēšanas un tīrīšanas darbības jāveic, kad putekļu sūcējs ir izslēgts un atvienots no elektrības tīkla. Sūkšanas elementam nav vajadzīga īpaša tehniskā apkope vai eļļošana. Tomēr neaizmirstiet, ka pareiza lietošana un apkope ir izšķirīga, lai garantētu putekļu sūcēja drošību un efektivitāti. Lai nodrošinātu regulāru un pastāvīgu darbību un lai novērstu garantijas anulēšanu, vienmēr izmantojiet tikai oriģinālās Nilfisk- Advance A/S rezerves daļas, ja vajadzīgs remonts.

10.2. Pārbaudes un apskates, iedarbinot iekārtu Pircējam jāveic turpmāk minētās pārbaudes, lai pārliecinātos par to, ka putekļu sūcējs pārvadāšanas laikā nav bojāts.

10.2.1. Pirms iedarbināšanas

Pārliecinieties, ka tīkla spriegums sakrīt ar vērtībām, kurām iestatīta šī mašīna (skatīt datu plāksnīti 3.1. punktā, 1. zīm.).

10.2.2. Putekļu sūcējam darbojoties

Pārbaudiet, vai visi gaisa ceļa savienojumi ir nevainojami cieši; pārbaudiet, vai visi fiksētie aizsargpasākumi ir efektīvi; tad veiciet sūkšanas izmēģinājumus ar tādiem pašiem materiāliem, kādus izmanto darbā. Tas ļaus pārliecināties par to, ka visas putekļu sūcēja daļas darbojas pareizi.

10.3. Kārtējā uzturēšana

Precīzi izpildiet turpmāk norādītās darbības, lai nodrošinātu to, ka putekļu sūcējs vienmēr paliek nevainojamā stāvoklī.

Uzmanību!! Ja putekļu sūcējs ticis izmantots darbā ar materiāliem, kas apdraud lietotāja veselību, apkopes personālam jāvalkā atbilstoši personīgie aizsarglīdzekļi. Nomainot primāro filtru, rīkojieties šādi. Ja iespējams, strādājiet ārā. Vecais filtrs jāizmet īpašā maisā. Atbrīvojiet skavu, kas notur filtra mezglu uz mašīnas. Noņemiet motora daļu no mašīnas. Noņemiet starpliku, kas nostiprina filtra gredzenu pie tvertnes apakšas. Atsprādzējiet filtru tvertnes augšā un ievietojiet filtru plastmasas maisā. Aizveriet plastmasas maisu, kurā ir filtrs. Ja tas ir piesārņots ar toksiskiem vai bīstamiem putekļiem, nemetiet to prom. Nododiet to iestādēm, kas ir pilnvarotas utilizēt šādus atkritumus. Nomainiet galveno filtru un „H” klases filtru īpaši rūpīgi, noteikti lietojiet P3 tipa masku. Uzmanību!! Filtra nomaiņa ir svarīga darbība. Filtrs jānomaina ar tādu filtru, kam ir identiski raksturlielumi, atklātā filtra virsma un kategorija. Šo noteikumu neievērošana var traucēt pareizu putekļu sūcēja darbību. Sadabūjiet filtru, kuram ir iepriekšējam filtram identiski raksturlielumi. Ievietojiet filtru tvertnē, kā aprakstīts iepriekš, rīkojoties ačgārnā secībā.

11.2. Izplūdes filtra nomaiņa (12. zīm.)

Pirms darba sākšanas atvienojiet putekļu sūcēju no elektriskās barošanas! Uzmanību! Ievērojiet pareizus lietotāja aizsardzības pasākumus saskaņā ar noteikumiem, kas attiecas uz ULPA filtrā esošajām vielām.

10.3.1. Pirms katras darba maiņas

Roktura noņemšana Atskrūvējiet abas skrūves un noņemiet rokturi. Atbrīvojiet rokturi, viegli piespiežot uz leju tā centru. Piespiediet un izņemiet rokturi no iedobumiem.

10.3.2. Putekļu sūcēja elementa tīrīšana

Filtra kasetnes un starpliku noņemšana un nomaiņa Atskrūvējiet četras skrūves. Noceliet nerūsējošā tērauda korpusu ar filtra kasetni. Nomainiet filtra kasetni un starplikas. Atlieciet vietā filtra korpusu un piespiediet no augšas, lai varētu pieskrūvēt četras skrūves. Atlieciet vietā rokturi un nostipriniet vietā ar divām skrūvēm. Noņemtais un nomainītais izplūdes filtrs jāievieto plastmasas maisā un jāutilizē piemērotā veidā. Galvenā filtra un izplūdes filtra nomaiņu veiciet īpaši rūpīgi, noteikti lietojiet P3 tipa masku.

Pārbaudiet, vai visas brīdinājumu plāksnītes un norādījumu plāksnītes par briesmām ir piestiprinātas un salasāmas. Nomainiet tās, ja tās ir bojātas vai nepilnīgas. Pārliecinieties par to, ka gružu tvertne ir tukša. Ja tā tas nav, iztukšojiet to. Skat. 8.3. punktu.

Nerūsējošā tērauda daļas var tīrīt ar parastiem tīrīšanas paņēmieniem, izmantojot standarta tīrīšanas līdzekļus, un tās var tīrīt arī standarta autoklāvā 121 °C. Visas pārējās daļas var tīrīt ar standarta tīrīšanas paņēmieniem.

Piezīme Izplūdes filtrs ir toksisks atkritums, un pret to arī attiecīgi jāizturas. Nododiet to kādai iestādei, kas ir pilnvarota utilizēt šādas vielas.

12. Bojājumu novēršana • motoru nevar iedarbināt – var būt pārdedzis kāds drošinātājs, un to nepieciešams nomainīt; – kabelis vai sienas kontaktrozete var būt bojāti, un tos nepieciešams pārbaudīt.

• putekļu sūcējs apstājas – termiskās aizsardzības izslēgšanas mehānisms izslēdzis motorus, jo radies aizsprostojums lokanajā caurulē, caurulē vai uzgalī. Likvidēt aizsprostojuma iemeslu. Kad motors būs atdzisis, tas automātiski atsāks darboties.

• sūkšanas jauda ir samazinājusies – putekļu maisiņš var būt pilns, un to nepieciešams nomainīt; – filtrs var būt aizsērējis, un tas jāsapurina; – atvērts gaisa papildu ieplūdes vārsts. Gaisa papildu ieplūdes vārsts aizsargā motoru no pārkaršanas, kas var rasties, ja nav pietiekami gaisa dzesēšanai. Šo mehānismu nedrīkstētu bez vajadzības palaist, aizverot ar roku sūkšanas ieeju, kamēr mašīna darbojas. Ja lokanā caurule vai caurule ir aizsērējusi vai filtram vajadzīga tīrīšana, gaisa plūsma tiek pārtraukta vai vairs nav pietiekama, un tad atveras gaisa papildu ieplūdes vārsts. Nav nepieciešams izslēgt iekārtu, kamēr novērš aizsērējumu. Kad tas ir izdarīts, var turpināt darbu.

IVT1000 CR SPECIFIKĀCIJAS EU - UK

220-240V Nominālā jauda W 1200 Putekļu kategorija M Frekvence (Hz) 50-60 Iezemēts JA Drošības pakāpe (mitr., putekļi) – IP40 Gaisa plūsma bez šļūtenes l/s 38 Vakuums kPa 19,8 Maksimālais vakuums (KPA) 19,8 Sūkšanas jauda, izmantojot šļūteni W 250 Skaņas spiediena līmenis, ja ir 1,5 m (ISO 3744) 61 Galvenā filtra tips GORETEX PTFE Galvenā fi ltra platība cm2 2100 Izplūdes fi ltrs, ULPA, virsmas platība U15 cm2 2573 Tvertnes ietilpība l 12,5 Putekļu maisiņa ietilpība l 6,5 Ieeja (mm) 32 Garums x platums x augstums (cm) Ø30 x 62,5 Svars kg 7,75

Specifikācijas un detaļas var tikt mainītas bez iepriekšēja paziņojuma.

Nilfisk putekļu sūcēju ES atbilsmes deklarācija Ražotājs: Adrese: Telefons: Telefakss:

A/S Nilfisk Sognevej 25 DK-2605 Brøndby Denmark +45 43 23 81 00 +45 43 43 77 00

Ar šo paziņoju, ka putekļu sūcēji Nilfisk, modelis IVT 1000 CR / IVT 1000 CR »H« no 1997. gada ir ražoti saskaņā ar šādu Padomes Direktīvu nosacījumiem: 73/23/EEK 89/336/EEK

89/392/EEK NILFISK A/S Jørgen Jensen izpildviceprezidents

LV Direktīva (zemsprieguma direktīva), EMC Direktīva (elektromagnētiskā savietojamība), M Direktīva (mašīnas).
