BEDIENUNGSANLEITUNG IVT1000CR NILFISK

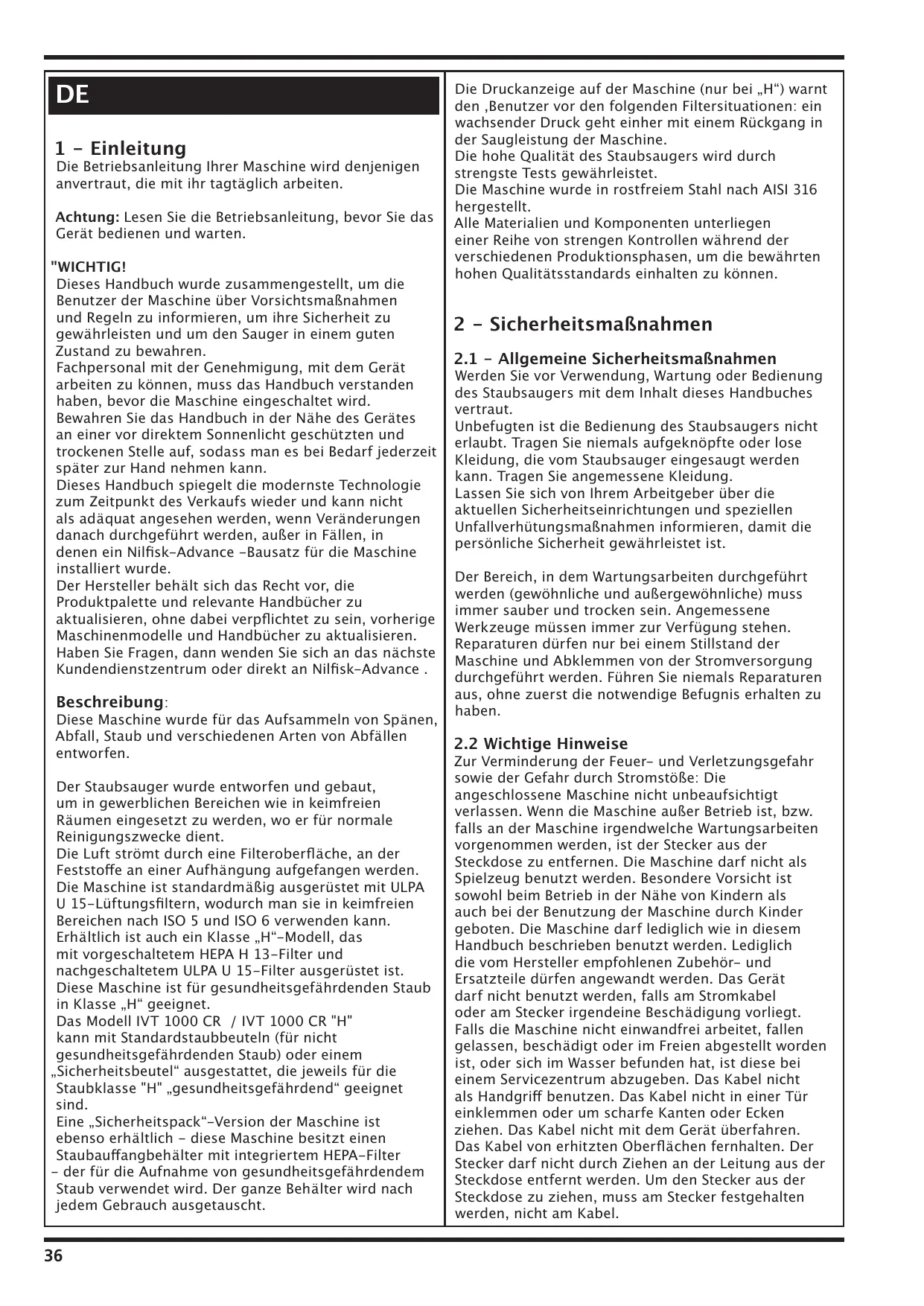

Die Betriebsanleitung Ihrer Maschine wird denjenigen anvertraut, die mit ihr tagtäglich arbeiten. Achtung: Lesen Sie die Betriebsanleitung, bevor Sie das Gerät bedienen und warten. "WICHTIG! Dieses Handbuch wurde zusammengestellt, um die Benutzer der Maschine über Vorsichtsmaßnahmen und Regeln zu informieren, um ihre Sicherheit zu gewährleisten und um den Sauger in einem guten Zustand zu bewahren. Fachpersonal mit der Genehmigung, mit dem Gerät arbeiten zu können, muss das Handbuch verstanden haben, bevor die Maschine eingeschaltet wird. Bewahren Sie das Handbuch in der Nähe des Gerätes an einer vor direktem Sonnenlicht geschützten und trockenen Stelle auf, sodass man es bei Bedarf jederzeit später zur Hand nehmen kann. Dieses Handbuch spiegelt die modernste Technologie zum Zeitpunkt des Verkaufs wieder und kann nicht als adäquat angesehen werden, wenn Veränderungen danach durchgeführt werden, außer in Fällen, in denen ein Nilfisk-Advance -Bausatz für die Maschine installiert wurde. Der Hersteller behält sich das Recht vor, die Produktpalette und relevante Handbücher zu aktualisieren, ohne dabei verpflichtet zu sein, vorherige Maschinenmodelle und Handbücher zu aktualisieren. Haben Sie Fragen, dann wenden Sie sich an das nächste Kundendienstzentrum oder direkt an Nilfisk-Advance . Beschreibung: Diese Maschine wurde für das Aufsammeln von Spänen, Abfall, Staub und verschiedenen Arten von Abfällen entworfen. Der Staubsauger wurde entworfen und gebaut, um in gewerblichen Bereichen wie in keimfreien Räumen eingesetzt zu werden, wo er für normale Reinigungszwecke dient. Die Luft strömt durch eine Filteroberfläche, an der Feststoffe an einer Aufhängung aufgefangen werden. Die Maschine ist standardmäßig ausgerüstet mit ULPA U 15-Lüftungsfiltern, wodurch man sie in keimfreien Bereichen nach ISO 5 und ISO 6 verwenden kann. Erhältlich ist auch ein Klasse „H“-Modell, das mit vorgeschaltetem HEPA H 13-Filter und nachgeschaltetem ULPA U 15-Filter ausgerüstet ist. Diese Maschine ist für gesundheitsgefährdenden Staub in Klasse „H“ geeignet. Das Modell IVT 1000 CR / IVT 1000 CR "H" kann mit Standardstaubbeuteln (für nicht gesundheitsgefährdenden Staub) oder einem „Sicherheitsbeutel“ ausgestattet, die jeweils für die Staubklasse "H" „gesundheitsgefährdend“ geeignet sind. Eine „Sicherheitspack“-Version der Maschine ist ebenso erhältlich - diese Maschine besitzt einen Staubauffangbehälter mit integriertem HEPA-Filter - der für die Aufnahme von gesundheitsgefährdendem Staub verwendet wird. Der ganze Behälter wird nach jedem Gebrauch ausgetauscht.

Die Druckanzeige auf der Maschine (nur bei „H“) warnt den ‚Benutzer vor den folgenden Filtersituationen: ein wachsender Druck geht einher mit einem Rückgang in der Saugleistung der Maschine. Die hohe Qualität des Staubsaugers wird durch strengste Tests gewährleistet. Die Maschine wurde in rostfreiem Stahl nach AISI 316 hergestellt. Alle Materialien und Komponenten unterliegen einer Reihe von strengen Kontrollen während der verschiedenen Produktionsphasen, um die bewährten hohen Qualitätsstandards einhalten zu können.

2 - Sicherheitsmaßnahmen

2.1 - Allgemeine Sicherheitsmaßnahmen

Werden Sie vor Verwendung, Wartung oder Bedienung des Staubsaugers mit dem Inhalt dieses Handbuches vertraut. Unbefugten ist die Bedienung des Staubsaugers nicht erlaubt. Tragen Sie niemals aufgeknöpfte oder lose Kleidung, die vom Staubsauger eingesaugt werden kann. Tragen Sie angemessene Kleidung. Lassen Sie sich von Ihrem Arbeitgeber über die aktuellen Sicherheitseinrichtungen und speziellen Unfallverhütungsmaßnahmen informieren, damit die persönliche Sicherheit gewährleistet ist. Der Bereich, in dem Wartungsarbeiten durchgeführt werden (gewöhnliche und außergewöhnliche) muss immer sauber und trocken sein. Angemessene Werkzeuge müssen immer zur Verfügung stehen. Reparaturen dürfen nur bei einem Stillstand der Maschine und Abklemmen von der Stromversorgung durchgeführt werden. Führen Sie niemals Reparaturen aus, ohne zuerst die notwendige Befugnis erhalten zu haben.

2.2 Wichtige Hinweise

Zur Verminderung der Feuer- und Verletzungsgefahr sowie der Gefahr durch Stromstöße: Die angeschlossene Maschine nicht unbeaufsichtigt verlassen. Wenn die Maschine außer Betrieb ist, bzw. falls an der Maschine irgendwelche Wartungsarbeiten vorgenommen werden, ist der Stecker aus der Steckdose zu entfernen. Die Maschine darf nicht als Spielzeug benutzt werden. Besondere Vorsicht ist sowohl beim Betrieb in der Nähe von Kindern als auch bei der Benutzung der Maschine durch Kinder geboten. Die Maschine darf lediglich wie in diesem Handbuch beschrieben benutzt werden. Lediglich die vom Hersteller empfohlenen Zubehör- und Ersatzteile dürfen angewandt werden. Das Gerät darf nicht benutzt werden, falls am Stromkabel oder am Stecker irgendeine Beschädigung vorliegt. Falls die Maschine nicht einwandfrei arbeitet, fallen gelassen, beschädigt oder im Freien abgestellt worden ist, oder sich im Wasser befunden hat, ist diese bei einem Servicezentrum abzugeben. Das Kabel nicht als Handgriff benutzen. Das Kabel nicht in einer Tür einklemmen oder um scharfe Kanten oder Ecken ziehen. Das Kabel nicht mit dem Gerät überfahren. Das Kabel von erhitzten Oberflächen fernhalten. Der Stecker darf nicht durch Ziehen an der Leitung aus der Steckdose entfernt werden. Um den Stecker aus der Steckdose zu ziehen, muss am Stecker festgehalten werden, nicht am Kabel. Den Stecker oder das Gerät nicht mit nassen Händen berühren. Es dürfen keinerlei Gegenstände in Öffnungen eingeführt werden. Während des Betriebes dürfen keine Öffnungen blockiert sein; entfernen Sie Staub, Fäden, Haare sowie jegliche Fremdkörper, die den Luftstrom beeinträchtigen könnten. Haare, lose Kleidungsstücke, Finger und jegliche andere Körperteile sind von Öffnungen und beweglichen Teilen fernzuhalten. Unter keinen Umständen darf die Maschine zur Aufnahme heißer Materialien benutzt werden. Insbesondere darf die Maschine nicht zur Reinigung offener und geschlossener Feuerstellen sowie von Öfen oder ähnlichen Örtlichkeiten benutzt werden, an denen sich warme oder glühende Asche befindet. Die Maschine darf nicht benutzt werden, wenn sich Staubbeutel und/oder Filter nicht an Ort und Stelle befinden. Bevor Sie den Stecker aus der Steckdose ziehen, sind alle Bedienungselemente auf “Aus” zu schalten. Bei der Treppenreinigung ist besondere Vorsicht geboten. Die Maschine darf zur Aufnahme brennbarer oder explosiver Substanzen nicht benutzt werden. Auch in einer explosiven Atmosphäre darf die Maschine nicht betrieben werden. G Spannung H Maximaler Stromkreislauf

3.2 - Hauptgeräteteile (Abb. 2 / 3 / 4)

Die folgende Liste der Hauptgeräteteile hilft die in diesem Handbuch verwendeten Bezeichnungen zu verstehen. Abb. 2 Standardmaschine

6. Hauptfilter Klasse "M" Goretex® PTFE-Filter

8. Edelstahlklammern

Abb. 3 Klasse „H“-Maschine

2.3 Hinweise zur Erdung

Dieses Gerät muss geerdet sein. Bei einer Fehlfunktion

6. Vakuummeter / Manometer

oder einem Ausfall bietet eine Erdung einen Weg des

8. Klasse „H“ HEPA H 13-Filter

geringsten Widerstands für elektrische Stromkreisläufe, 9. Staubbehälter um das Risiko eines elektrischen Schlags zu vermindern. 10. Abdeckung für Zugang Der Stecker muss in eine passende Steckdose

11. Edelstahlklammern

eingesteckt werden, die gemäß aller lokalen Richtlinien 12. Aufhängungslager richtig installiert und geerdet sind. WARNUNG – ein falscher Anschluss des Erdungsstücks Abb. 4 „Sicherheitspack“-Maschine des Gerätes kann zu einem elektrischen Schlag führen. 1. Motor inkl. Griff Überprüfen Sie dies mit einem qualifizierten Elektriker

oder einem Fachmann, wenn Sie Zweifel daran haben,

3. Abluftfilterdeckel

ob der Stecker richtig geerdet ist. Verändern Sie nicht

4. ULPA U 15-Abluftfilter

den Gerätestecker – wenn dieser nicht in die Steckdose

passt, müssen Sie einen richtigen Stecker von einem

7. „Sicherheitspack“-Gerät

qualifizierten Elektriker einbauen lassen.

8. Im Sicherheitspack-Gerät integrierter HEPA H 13-Filter

9. Edelstahlklammern

Unter keinen Umständen darf der Benutzer mit dem

10. Aufhängungslager

Gerät unbefugt hantieren. Alle Versuche des Benutzers oder durch Unbefugte, das Gerät abzubauen, zu verändern oder allgemeiner gesagt, mit irgendeinem

Geräteteil unbefugt zu hantieren, werden die Garantie ungültig machen. Kontaktieren Sie Ihr nächstes Achtung !! Kundendienststelle bei Fehlfunktionen. Überprüfen Sie vor dem Anlassen und dem Einsatz der Maschine, ob sich alle Klampen an den richtigen Stellen befinden. Hantieren Sie niemals mit den

3 - Technische Daten der Maschine

Sicherheitsgeräten herum. Überprüfen Sie immer vor jeder Arbeitsschicht oder vor jedem Einsatz der

3.1 Identifikationsdaten

Maschine, ob Schutz- und Sicherheitsvorrichtungen Wenn Sie eine Nilfisk-Advance-Kundendienststelle befestigt sind und diese auch funktionieren. Ist kontaktieren, sollten Sie immer alle Identifikationsdaten dies nicht der Fall, schalten Sie den Sauger ab und auf der Maschine nennen. Eine exakte Identifizierung erstatten Sie vom Defekt Bericht. Der Sauger wurde mit des Maschinenmodells und der Seriennummer sorgen besonderer Beachtung hinsichtlich der Sicherheit des dafür, dass keine unrichtigen Angaben gemacht werden. Benutzers hergestellt. Halten Sie die Arbeitsvorgänge Die Identifikationsschild mit den Maschinendaten wird bezüglich Wartung, technischer Hilfe und die in diesem in Abb. 1 dargestellt. Handbuch befindlichen Hinweise. Verwenden Sie niemals Pressluft für die Maschine oder ihre Bestandteile. A Typ Öffnen Sie niemals den Abfallbehälter während des B Elektrische Leistung Betriebs. Vor einem elektrischen Anschluss sollten Sie C Seriennummer - JJWWXXXX die Spannungs- und Frequenzwerte überprüfen, die auf (JJ=Jahr ww = Woche XXXX = Nummer) der Leistungsschild der Maschine dargestellt sind. D Betriebsfrequenz Schließen Sie die Maschine mit einem ausreichend E Staubklassenkategorie geerdeten Stromkreislauf an den Strom an. E Ref.-Nummer Ausschließlich Befugte dürfen an den elektrischen

Geräteteilen arbeiten, wobei diese Teile immer vom Hauptstrom abgeklemmt werden müssen. Bewegen Sie niemals den Sauger durch Ziehen des Stromkabels. Dadurch könnte der Sauger beschädigt und der Benutzer kann elektrischen Schlägen ausgesetzt werden.

5 - Testen, Lieferung, Aufbau

Die Maschine wurde in unserem Werk getestet, um einen korrekten Betrieb zu gewährleisten. Während dieser Phase werden Tests an den Saugventilen durchgeführt. Dadurch wird gewährleistet, dass der Sauger entsprechend der Arbeitsleistung optimiert ist, für die er entwickelt wurde.

5.2 - Lieferung und Handhabung

6 — Steuerungen (Abb. 5)

2. Vakuummeter / Manometer ( Nur bei Klasse „H“Maschine)

7 — Starten und Anhalten

Achtung!! Unbefugte dürfen diesen Staubsauger auf keinen Fall bedienen.

7.2 — Starten / Anhalten

Überprüfen Sie, ob die Maschine an die Hauptstromversorgung tatsächlich angeschlossen wurde. Insbesondere sollten Sie überprüfen, ob die Spannungs- und Frequenzwerte mit denen auf der Leistungsschild der Maschine übereinstimmen. (Siehe Abbildung 1) Passen Sie das Zubehör an den Saugzugang an. Verwenden Sie die Edelstahlklammer für die Befestigung des Schlauches an den Zugang. Stellen Sie den Staubsauger griffbereit, danach sperren Sie die Räder mit einem Druck auf die Hebel nach unten. Die Maschine wird durch einen Druck auf die graue Taste, die sich auf dem oberen Teil des Motors befindet, auf Ein oder Aus geschaltet. Die Maschine wird in einem Karton geliefert. Bei Empfang der Maschine sollten Sie diese auf verborgene Beschädigungen prüfen. Bei einer Beschädigung sollten Sie sofort eine Beschwerde beim Paketboten einreichen. Die Maschine kann bei Temperaturen zwischen 0 und 50° C und bei 65% relativer Feuchte gelagert werden. Vor der Lagerung muss die Maschine immer entsprechend der Anweisungen gereinigt werden. Die Maschine kann bei Temperaturen zwischen -5 und 50° C und bei 65 % relativer Feuchte bedient werden. Der Lieferkarton sollte entsprechend den jeweiligen gesetzlichen Bestimmungen entsorgt werden. Die Entsorgung der Maschine sollte entsprechend den 8 — Bedienung des Staubsaugers jeweiligen gesetzlichen Bestimmungen entsorgt werden. (Abb. 7) Verwenden Sie nur im Handel erhältliche, nichtbrennbare und ungiftige Reinigungsmittel für die Geräteteile. Die

8.1 — Die richtige Bedienung des Staubsaugers

Geräteteile und das Zubehör aus Edelstahl können in Vor Verwendung der Maschine, sollten Sie wie in einem Dampfkochtopf bei 121°C gereinigt werden. Abschnitt 7.2 beschrieben das Ansaugrohr an den Zugang anschließen.

5.3 - Garantieschein

Halten Sie lange Ansaugrohre möglichst gerade. Der Garantieschein ist dem Staubsauger beigelegt. Diese dürfen sich weder biegen noch verdrehen, sonst übermäßige Abnutzung und Blockierung

5.4 - Aufbau des Staubsaugers

entstehen. Achtung !! Wenn der Staubsauger betrieben wird, entsteht eine Der Benutzer sollte für die Gewährleistung Saugkraft am Rohrzugang und saugt die Abfälle ein. verantwortlich sein, dass der Aufbau die örtlichen Diese Abfälle dringen durch das Rohr und die Bestimmungen einhält. Geräteteile durch Zugang „4“, bis diese Behälter „6“ Ein qualifizierter Techniker, der die Anleitung gelesen erreicht haben. und verstanden hat, muss das Gerät aufbauen. Org. Staubbeutel von Nilfisk können in der Der Fußboden, auf dem der Staubsauger bedient werden Standardmaschine verwendet werden. muss, sollte eben, flach und weich sein. Für eine Entnahme des Behälters lösen Sie die Wenn der Staubsauger aus einer fixierten Position Edelstahlklammer und heben den oberen Teil mit dem bedient werden muss, sollten Sie dafür sorgen, dass Motor-/Filterabschnitt hoch. genug Raum zur Verfügung steht, um eine große Befestigen Sie den Staubbeutel wie folgt: Bewegungsfreiheit zu gewährleisten und damit das Durchstechen Sie die Perforation des Staubbeutels und Wartungspersonal mit Leichtigkeit arbeiten kann. setzen ihn in den unteren Behälter. Ziehen Sie die blaue Plastikplatte des Staubbeutels über

5.5 - Anschluss an Strom

den Saugansatz mit beiden Händen. Achtung!! Entfalten Sie vorsichtig den Staubbeutel. Wechseln Sie Überprüfen Sie, ob die Spannungs- und Frequenzwerte des Stroms den auf der Leistungsschild übereinstimmen, den oberen Behälter und lassen die Edelstahlklammer fest einrasten. wie in Abschnitt 3.1 (Leistungsschild) erläutert wird. Hinweis Alle Installationen und Wartungsarbeiten an den elektrischen Geräteteilen dürfen nur von spezialisiertem Die Saugleistung hängt von der Größe und Qualität des Staubbeutels ab. Verwenden Sie ausschließlich Original Personal durchgeführt werden. Staubbeutel von Nilfisk. Wenn keine Staubbeutel von Schließen Sie das Gerät an eine leistungsfähige Erdung Nilfisk benutzt werden, können durch beschränkten an. Luftzugang Überhitzung des Motors und Folgeschäden Stellen Sie sicher, dass die Stromversorgung mit der auftreten. Maschinenleistungsschild übereinstimmt.

Gilt nur für Klasse „H“: Für die "H"-Klasse wird ein „Sicherheitsbeutel“-System verwendet. Das Sicherheitsbeutel-System besteht aus einem Staubbeutel, der durch BIA für Klasse „M“ anerkannt wird. Der Staubbeutel ist mit einem verkapselten Netz-Plastikbeutel verstärkt. Setzen Sie den Staubbeutel in den Behälter ein. Seine Kante muss auf den Zugang zeigen. Nun drücken Sie die Kante auf den Zugang, bis der Beutel festsitzt. Der Plastikbeutel muss auf den unteren Teil und die Außenseiten des Behälters passen. Ziehen Sie die Ecke des Beutels über die Ecke des Behälters und streichen sie nach unten glatt. Gilt nur für „Sicherheitspack“: Stellen Sie vor dem Einsatz der Maschine sicher, dass der Motor und der oberste Behälter korrekt auf dem oberen Teil des Gerätes angepasst sind. Das Sicherheitspack ist ein „Wegwerf“-Teil, das Staubgefahr aus gesundheitlichen Gründen vermeidet.

8.2 — Reinigung des Hauptfilters

(Standardmaschine) Um die Saugleistung auf einem konstanten Niveau zu erhalten, muss der Filter in regelmäßigen Abständen durch Schütteln möglichst sauber gehalten werden. Demontieren Sie den Motorteil durch Öffnen der Edelstahlklammer. Entnehmen Sie die untere Platte des Filters, ziehen ihn nach oben und schütteln ihn leicht. Entfernen Sie während des Schüttelns nicht den Schlauch. Der Filter darf weder gewaschen noch gebürstet werden! Gilt nur für Klasse „H“ Das System ist mit einem Vakuummeter / Manometer ausgestattet, das Ihnen ermöglicht, den kleinsten Luftzug zu registrieren, um eine optimale Luftgeschwindigkeit innerhalb des Ansaugschlauches zu gewährleisten. Wenn Sie die Bodendüse von der Oberfläche heben, die gereinigt wird and die Nadel des Manometers vom grünen Bereich in den roten wechselt, ist der Staubbeutel voll und muss ausgetauscht werden. Achtung: Achtung: Die Inhaltsmenge des Staubbeutels muss regelmäßig überprüft werden. Eine strenge Überwachung der Inhaltsmenge durch das Manometer ist keine 100%ige Garantie dafür, dass der Beutel noch nicht voll ist. Es gibt kein Gerät für die Reinigung des Hauptfilters.Wenn der Staubbeutel gewechselt wurde und die Nadel des Manometers befindet sich nicht im grünen Bereich, muss der Hauptfilter ebenso ausgetauscht werden.

8.3 — Leerung des Behälters / Auswechseln des

Beutels (Abb. 9) Zuerst schalten Sie den Motor aus und warten einen Augenblick, bis sich der Staub in der Maschine gesetzt hat. Dann können Sie den Staubaufnahmebehälter vom oberen Teil der Maschine abnehmen: Schalten Sie den Motor ein, um zu verhindern, dass der Staub aus dem Filter fällt. Öffnen Sie die Edelstahlklammer, dann heben Sie den oberen Teil an und lassen Sie ihn auf dem Gestell liegen. Wechseln Sie das Entsorgungssystem, den Beutel. Heben Sie den oberen Teil über der Maschine an. Schalten Sie den Motor aus. Setzen Sie den oberen Teil auf die Maschine und sichern Sie ihn durch ein Einrasten der Klammer. Gilt nur für Klasse „H“: (Abbildung 10) Verwendung eines Staubsicherheitsbeutel-Systems, Staubklasse H Wenn der Staubbeutel voll ist, Trennen Sie die Vakuum-Ausgleichsleitung vom System ab. Öffnen Sie die Klammern und heben den oberen Teil an. Schalten Sie den Motor ein, um zu verhindern, dass der Staub aus dem Filter fällt. Lassen Sie den Schlauch angeschlossen oder schließen Sie ihn durch eine Verschlussklappe! Nun heben Sie den oberen Teil an und wechseln Sie das Sicherheitsbeutel-Entsorgungssystem. Nach Öffnen des Gerätes entfernen Sie vorsichtig den Plastikbeutel, der sich am Behälterrand befindet, drücken Sie die Öffnung zusammen und versiegeln ihn. Entfernen Sie den hinteren Teil des Anschlussflanschs, indem Sie ihn kurz und fest nach unten an der Ecke drücken, während Sie den vorderen Teil fest am Anschlussteil festhalten. Das bewegliche Anschlussstück des Plastikrohrs ist nun sichtbar und es kann mit dem Plastikkabel richtig verbunden werden. Durch Zusammenziehen werden diese einfach verbunden. Wenn Sie sichergestellt haben, dass kein Staub entkommen kann, entfernen Sie nun den vorderen Teil des Flanschs vom Anschlussstück. Anpassen des Staubsicherheitsbeutels Platzieren Sie den speziellen Staubbeutel flach in den Behälter, sodass die Öffnung auf die Innenseite des Behälters zeigt. Nun schieben Sie die Öffnung in den speziellen Staubbeutel auf den Innenbehälter so weit es geht ohne Drehung. Dann falten Sie den Plastikbeutel nach unten über den Behälterrand. Jetzt ziehen Sie den Teil des Plastikbeutels gegen den Flansch, der über den Behälterrand reicht. Heben Sie den oberen Teil über der Maschine an. Schalten Sie den Motor aus. Setzen Sie den oberen Teil auf die Maschine und sichern Sie ihn durch ein Einrasten der Klammer. Schließen Sie die Vakuum-Ausgleichsleitung an das System an. 9 — Staubklassen Halten Sie die Standards ein. Prüfen Sie, für welche Staubklasse Ihre Maschine geeignet ist (siehe Identifikationsschild). Die Maschine darf nicht für verschiedene Kategorien gleichzeitig benutzt werden, es sei denn, es wird angemessenes Zubehör verwendet. Staubklasse „L“ (Für geringes Risiko - festgelegt durch EN 60335-2-69). Dieser Industriesauger ist gemäß EN 60335-2-69 für die Kategorie „L“ anerkannt und ist geeignet für das Saugen von trockenem, nicht entzündbarem und ungiftigem Staub mit MAK>1mg/m?-Werten; die gereinigte Luft wird zurück an den Arbeitsplatz transportiert.

Staubklasse „M“ (Für mittleres Risiko - festgelegt durch EN 60335-2-69). Dieser Industriesauger ist gemäß EN 60335-2-69 für die Kategorie „M“ anerkannt und ist geeignet für das Saugen von trockenem, nicht entzündbarem und ungiftigem Staub mit MAK>1mg/m?-Werten; die gereinigte Luft wird zurück an den Arbeitsplatz transportiert. Staubklasse „H“ (Für hohes Risiko - festgelegt durch EN 60335-2-69). Dieser Industriesauger ist gemäß EN 60335-2-69 für die Kategorie „H“ anerkannt und ist geeignet für das Saugen von trockenem, nicht entzündbarem und ungiftigem Staub mit MAK>1mg/m?-Werten; die gereinigte Luft wird zurück an den Arbeitsplatz transportiert. Die gereinigte Luft wird zurück zum Arbeitsplatzklima transportiert. 10 — Wartung

Achtung!! Alle Wartungs- und Reinigungsarbeiten müssen durchgeführt werden, wenn der Staubsauger ausgeschaltet und vom Strom abgetrennt wurde. Das Saugteil benötigt keine besondere Wartung oder Schmierung. Beachten Sie jedoch, dass ein korrekter Gebrauch und Wartung sehr wichtig sind, wenn die Sicherheit und Wirksamkeit des Staubsaugers gewährleistet werden sollen. Um eine regelmäßige und konstante Arbeitsleistung zu gewährleisten und um zu vermeiden, dass die Garantie nicht erlischt, sollten Sie bei Reparaturen immer die originalen Nilfisk-Advance A/S-Ersatzteile verwenden.

10.2 — Kontrollen und Überprüfungen beim Start

Der Kunde sollte mit den folgenden Überprüfungen fortfahren, damit der Staubsauger während des Transports nicht beschädigt wird.

10.2.1 — Vor dem Start:

Prüfen Sie, ob der Wert der Hauptspannung mit den Werten übereinstimmt, auf die die Maschine voreingestellt ist (siehe Leistungsschild in Abschnitt 3.1 Abbildung 1);

10.2.2 — Bedienung des Staubsaugers

prüfen Sie, ob alle Luftdichtungen richtig festsitzen; prüfen Sie, ob alle festen Schutzvorrichtungen effizient sind; setzen Sie die Saugtests bei Verwendung der gleichen Materialien fort, die Sie während der Arbeit auch benutzen. Dadurch wird ermittelt, ob alle Teile des Staubsaugers korrekt funktionieren.

10.3 — Routinemäßige Wartung

Halten Sie unbedingt die folgenden Vorgänge ein, um zu gewährleisten, dass der Staubsauger in einem fortwährend zuverlässigen Zustand ist.

10.3.1 —Vor jeder Arbeitsschicht:

Prüfen Sie, ob alle Warn- und Gefahrenschilder befestigt und leserlich sind. Tauschen Sie diese aus, falls Sie beschädigt oder unvollständig sind. Achten Sie darauf, dass der Schmutzbehälter leer ist. Leeren Sie ihn, wenn dies nicht der Fall ist. Siehe Abschnitt 8.3.

10.3.2 — Reinigung des Saugteils:

Die Edelstahlteile können durch normale

Reinigungsmethoden mit Standard-Desinfektionsmittel und auch in einem Standard-Dampfkochtopf bei 121°C gereinigt werden. Alle anderen Geräteteile können mit StandardReinigungsmethoden gereinigt werden.

11 - Auswechseln des Filters

11.1 — Auswechseln des Hauptfilters (Abb. 11)

Achtung!! Wenn der Staubsauger für gesundheitsgefährdende Materialien verwendet wurde, muss das Wartungspersonal passende Personenschutzkleidung tragen. Bei Auswechseln des Erstfilters. Arbeiten Sie möglichst draußen. Der alte Filter muss in einem speziellen Plastikbeutel entsorgt werden. Lösen Sie die Klammer, indem Sie die Filteranordnung auf der Maschine fixieren. Entfernen Sie die Motorhaube von der Maschine. Entfernen Sie den Dichtungsring, indem Sie den Filterring auf dem unteren Teil des obersten Behälters befestigen. Lösen Sie den Filter auf dem obersten Teil des Behälters und platzieren ihn in den Plastikbeutel. Schließen Sie den Staubbeutel, in dem sich der Filter befindet. Wenn er mit giftigem oder gefährlichem Staub verschmutzt ist, sollten Sie ihn nicht wegwerfen. Übergeben Sie ihn an eine Sondermülldeponie oder Entsorgungsfirma, die solch einen Abfall entsorgen darf. Wechseln Sie den Hauptfilter und den Klasse „H“-Filter mit besonderer Vorsicht, darüber hinaus noch sollten Sie Maskentyp P3 verwenden. Achtung!! Filterwechsel ist ein wichtiger Vorgang. Der Filter muss mit einem der identischen Merkmale wie offener Filterbereich und Kategorie, ausgetauscht werden, Bei Nichtbeachtung dieser Bestimmungen könnte die korrekte Bedienung des Staubsaugers gefährden. Nehmen Sie den gleichen Filter mit den identischen Merkmalen wie der vorherige. Legen Sie den Filter in umgekehrter Reihenfolge wie oben beschrieben in den Behälter ein.

11.2 — Auswechseln des Abluftfilters (Abb. 12)

Trennen Sie vor der Arbeit den Staubsauger vom Stromanschluss ab! Achtung: Beachten Sie gemäß den Bestimmungen gegen Materialien, die im ULPA-Filter zurückgehalten werden, den richtigen Schutz des Benutzers. Entfernen des Griffs Lösen Sie den Griff durch Abschrauben von zwei Schrauben. Lassen Sie den Griff durch einen leichten Druck nach unten los. Drücken und lassen Sie den Griff abwechselnd los. Entfernen und Auswechseln der Filterkartuschen und Dichtungsringen Schrauben Sie die vier Schrauben los. Heben Sie das Edelstahlgehäuse mit der Filterkartusche an. Wechseln Sie die Filterkartuschen und Dichtungsringe aus. Setzen Sie das Filtergehäuse durch Druck auf das obere Teil wieder ein, um die vier Schrauben befestigen zu können. Befestigen Sie den Griff wieder und fixieren ihn mit den beiden Schrauben. Der demontierte und ausgewechselte Abluftfilter muss mit einem Plastikbeutel bedeckt und auf angemessene Weise entsorgt werden. Wechseln Sie den Erstfilter und den Abluftfilter mit besonderer Vorsicht, darüber hinaus noch sollten Sie Maskentyp P3 verwenden. Hinweis Der Abluftfilter ist Giftmüll und muss auch als solcher behandelt werden. Übergeben Sie ihn an eine Sondermülldeponie oder Entsorgungsfirma, die solche Materialien entsorgen darf.

12. — Empfohlene Ersatzteile

Im Folgenden sehen Sie eine Ersatzteilliste, die bereit liegen sollte, um die Wartungsarbeiten zu beschleunigen.

13. — Problembehebung

Der Motor startet nicht eine Sicherung ist durchgebrannt und muss ausgewechselt werden. das Kabel oder die Wandsteckdose kann defekt sein und muss überprüft werden.

die Saugleistung ist abgeschwächt der Staubbeutel kann voll sein und muss ausgewechselt werden, der Filter kann verstopft sein und muss geschüttelt werden, das Nebenventil ist offen

Das Nebenventil schützt die Motoren gegen Überhitzung, die bei mangelnder kühlender Luft auftreten kann. Sie sollten diesen Mechanismus nicht unnötig auslösen, indem Sie den Saugzugang manuell schließen, während die Maschine im Betrieb ist. Wenn der Schlauch oder das Rohr blockiert sind oder der Filter gereinigt werden muss, wird die Luftzufuhr unterbrochen oder ist nicht mehr ausreichend, sodass sich das Nebenventil öffnet. Man braucht nicht das System herunterzufahren, während die Blockade beseitigt wird. Danach können Sie mit Ihrer Arbeit wieder fortfahren. der Staubsauger hält an die Wärmeregulierung hat den Motor ausgeschaltet, was durch eine Blockierung des Schlauches, des Stabs oder der Düse kommt. Beseitigen Sie die Ursache für die Blockierung. wenn der Motor abgekühlt ist, wird er automatisch wieder gestartet.

Art. Nr.: Beschreibung

Entsorgungssystem Papietüten, 5 Stck. ULPA Filter Kit Dichtung für Einlass Gore-Tex Filter Dichtung für Container IVT1000 CR IVT1000 CR H IVT1000 CR IVT1000 CR Safe Pack

110-120V Leistungsaufnahme Motor W Staubklasse Frequenz (Hz) Geerdet Schutzklasse (Feucht., Staub) – Luftmenge ohne Schlauch l/Sek. Unterdruck kPa Maximale Saugleistung (KPA) Saugleistung mit Schlauch W Schalldruckpegel in 1,5m Abstand (ISO 3744) Hauptfilterart Hauptfilterfläche, Baumwolle cm2 Abluftfilter, ULPA, Fläche U15 cm2 Behälter-Kapazität Liter Staubbeutel-Kapazität Liter Öffnung (mm) Länge x Breite x Höhe (cm) Masse (Gewicht) kg

6,5 Ø30 X 70 8,2 Technische Änderungen vorbehalten.
