BRUKSANVISNING IVT1000CR NILFISK

7. Støvopsamlingsbeholder

5 - Test, levering og installation

5.2 - Levering og håndtering

5.5 - Tilslutning til lysnettet

• Sugestyrken er reduceret

10.3.2 — Rengöring av sugenheten:

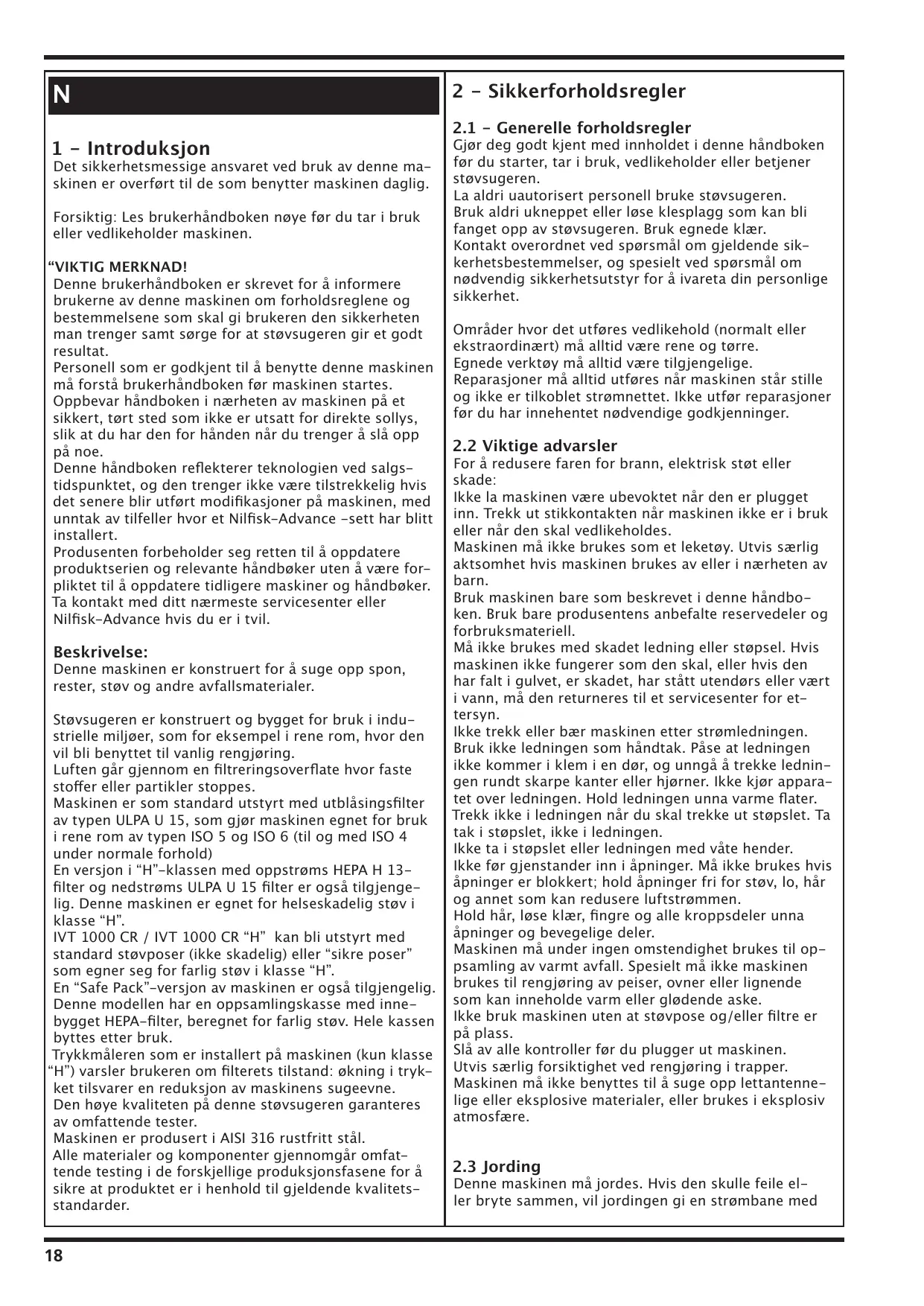

Gjør deg godt kjent med innholdet i denne håndboken før du starter, tar i bruk, vedlikeholder eller betjener støvsugeren. La aldri uautorisert personell bruke støvsugeren. Bruk aldri ukneppet eller løse klesplagg som kan bli fanget opp av støvsugeren. Bruk egnede klær. Kontakt overordnet ved spørsmål om gjeldende sikkerhetsbestemmelser, og spesielt ved spørsmål om nødvendig sikkerhetsutstyr for å ivareta din personlige sikkerhet. Det sikkerhetsmessige ansvaret ved bruk av denne maskinen er overført til de som benytter maskinen daglig. Forsiktig: Les brukerhåndboken nøye før du tar i bruk eller vedlikeholder maskinen. “VIKTIG MERKNAD! Denne brukerhåndboken er skrevet for å informere brukerne av denne maskinen om forholdsreglene og bestemmelsene som skal gi brukeren den sikkerheten man trenger samt sørge for at støvsugeren gir et godt resultat. Personell som er godkjent til å benytte denne maskinen må forstå brukerhåndboken før maskinen startes. Oppbevar håndboken i nærheten av maskinen på et sikkert, tørt sted som ikke er utsatt for direkte sollys, slik at du har den for hånden når du trenger å slå opp på noe. Denne håndboken reflekterer teknologien ved salgstidspunktet, og den trenger ikke være tilstrekkelig hvis det senere blir utført modifikasjoner på maskinen, med unntak av tilfeller hvor et Nilfisk-Advance -sett har blitt installert. Produsenten forbeholder seg retten til å oppdatere produktserien og relevante håndbøker uten å være forpliktet til å oppdatere tidligere maskiner og håndbøker. Ta kontakt med ditt nærmeste servicesenter eller Nilfisk-Advance hvis du er i tvil. Beskrivelse: Denne maskinen er konstruert for å suge opp spon, rester, støv og andre avfallsmaterialer. Støvsugeren er konstruert og bygget for bruk i industrielle miljøer, som for eksempel i rene rom, hvor den vil bli benyttet til vanlig rengjøring. Luften går gjennom en filtreringsoverflate hvor faste stoffer eller partikler stoppes. Maskinen er som standard utstyrt med utblåsingsfilter av typen ULPA U 15, som gjør maskinen egnet for bruk i rene rom av typen ISO 5 og ISO 6 (til og med ISO 4 under normale forhold) En versjon i “H”-klassen med oppstrøms HEPA H 13filter og nedstrøms ULPA U 15 filter er også tilgjengelig. Denne maskinen er egnet for helseskadelig støv i klasse “H”. IVT 1000 CR / IVT 1000 CR “H” kan bli utstyrt med standard støvposer (ikke skadelig) eller “sikre poser” som egner seg for farlig støv i klasse “H”. En “Safe Pack”-versjon av maskinen er også tilgjengelig. Denne modellen har en oppsamlingskasse med innebygget HEPA-filter, beregnet for farlig støv. Hele kassen byttes etter bruk. Trykkmåleren som er installert på maskinen (kun klasse “H”) varsler brukeren om filterets tilstand: økning i trykket tilsvarer en reduksjon av maskinens sugeevne. Den høye kvaliteten på denne støvsugeren garanteres av omfattende tester. Maskinen er produsert i AISI 316 rustfritt stål. Alle materialer og komponenter gjennomgår omfattende testing i de forskjellige produksjonsfasene for å sikre at produktet er i henhold til gjeldende kvalitetsstandarder.

Områder hvor det utføres vedlikehold (normalt eller ekstraordinært) må alltid være rene og tørre. Egnede verktøy må alltid være tilgjengelige. Reparasjoner må alltid utføres når maskinen står stille og ikke er tilkoblet strømnettet. Ikke utfør reparasjoner før du har innehentet nødvendige godkjenninger.

2.2 Viktige advarsler

For å redusere faren for brann, elektrisk støt eller skade: Ikke la maskinen være ubevoktet når den er plugget inn. Trekk ut stikkontakten når maskinen ikke er i bruk eller når den skal vedlikeholdes. Maskinen må ikke brukes som et leketøy. Utvis særlig aktsomhet hvis maskinen brukes av eller i nærheten av barn. Bruk maskinen bare som beskrevet i denne håndboken. Bruk bare produsentens anbefalte reservedeler og forbruksmateriell. Må ikke brukes med skadet ledning eller støpsel. Hvis maskinen ikke fungerer som den skal, eller hvis den har falt i gulvet, er skadet, har stått utendørs eller vært i vann, må den returneres til et servicesenter for ettersyn. Ikke trekk eller bær maskinen etter strømledningen. Bruk ikke ledningen som håndtak. Påse at ledningen ikke kommer i klem i en dør, og unngå å trekke ledningen rundt skarpe kanter eller hjørner. Ikke kjør apparatet over ledningen. Hold ledningen unna varme flater. Trekk ikke i ledningen når du skal trekke ut støpslet. Ta tak i støpslet, ikke i ledningen. Ikke ta i støpslet eller ledningen med våte hender. Ikke før gjenstander inn i åpninger. Må ikke brukes hvis åpninger er blokkert; hold åpninger fri for støv, lo, hår og annet som kan redusere luftstrømmen. Hold hår, løse klær, fingre og alle kroppsdeler unna åpninger og bevegelige deler. Maskinen må under ingen omstendighet brukes til oppsamling av varmt avfall. Spesielt må ikke maskinen brukes til rengjøring av peiser, ovner eller lignende som kan inneholde varm eller glødende aske. Ikke bruk maskinen uten at støvpose og/eller filtre er på plass. Slå av alle kontroller før du plugger ut maskinen. Utvis særlig forsiktighet ved rengjøring i trapper. Maskinen må ikke benyttes til å suge opp lettantennelige eller eksplosive materialer, eller brukes i eksplosiv atmosfære.

Denne maskinen må jordes. Hvis den skulle feile eller bryte sammen, vil jordingen gi en strømbane med minst mulig motstand, slik at faren for elektrisk støt reduseres. Støpslet må settes inn i en stikkontakt som er korrekt installert, og som er jordet i henhold til gjeldende lover og forskrifter. ADVARSEL - Hvis maskinen ikke er tilkoblet en korrekt jording, kan dette medføre elektrisk støt. Kontroller med autorisert elinstallatør hvis du er i tvil om stikkontakten er korrekt jordet eller ikke. Ikke modifiser støpslet som ble levert med maskinen. Hvis den ikke passer inn i stikkontakten, må du få montert riktig støpsel av autorisert el-installatør. Merk!! Brukeren må aldri klusse med maskinen. Et hvert forsøk av brukeren eller annen uautorisert person på å ta maskinen fra hverandre, modifisere eller generelt “klusse” med noen del av støvsugeren vil oppheve garantien. Ta kontakt med ditt nærmeste servicesenter hvis det oppstår feil på utstyret.

Den følgende listen over hovedkomponenter gjør det lettere å forstå terminologien i denne håndboken. Fig 2 standardmaskin

8. HEPA H 13-filter festet på innsiden av “Safe Pack”enheten

Merk!! Kontroller at alle klemmene er plassert korrekt, og at de fungerer rett før du starter maskinen. Kluss aldri med disse sikkerhetsenhetene. Kontroller alltid at beskyttelsen og sikkerhetsenhetene er montert og i funksjon før hvert skift, eller før du tar i bruk maskinen. Hvis dette ikke er tilfelle må du slå av støvsugeren og rapportere feilen. Støvsugeren er produsert spesielt med hensyn på brukerens sikkerhet. Overhold prosedyrene for vedlikehold og teknisk assistanse, og den informasjonen som gis i denne håndboken. Bruk aldri komprimert luft til å rengjøre maskinen eller dens komponenter. Lukk aldri opp avfallsbeholderen mens støvsugeren er på. Før du kobler til maskinen til strømnettet, må du kontrollere at spenningen og frekvensen er de samme som indikert på maskinens merkeskilt. Maskinen må kobles til strømnettet i et jordet uttak. Kun autorisert personell må arbeide med den elektriske delen av maskinen, og denne må alltid være koblet fra strømnettet ved vedlikehold. Flytt aldri støvsugeren ved å trekke i strømledningen. Dette kan skade støvsugeren, og brukeren kan bli utsatt for elektrisk støt.

5 - Testing, levering og installasjon

Maskinen er testet i vårt anlegg for å forsikre at den fungerer korrekt. Tester på sugeverdiene blir utført i denne fasen. Dette sikrer et støvsugeren er optimalt justert i forhold til oppgaven den er konstruert for.

5.2 - Levering og håndtering

Maskinen leveres i en pappeske. Når du mottar maskinen, må du se etter skjulte skader. Hvis du finner skader, må du fylle ut et reklamasjonsskjema hos transportøren. Maskinen kan oppbevares i temperaturer mellom 0 og 50 °C med 65% relativ luftfuktighet. Før du lagrer maskinen må den rengjøres i henhold til instruksjonene. Maskinen kan brukes i temperaturområdet -5 til +50 °C med en relativ luftfuktighet på 65 %. Innpakningen skal avhendes i henhold til gjeldende forskrifter.

Avhending av en maskin som ikke skal brukes lenger skal skje i henhold til gjeldende forskrifter. Bruk kun kommersielt tilgjengelige, ikke-antennelige og ikke-giftige løsningsmidler når du skal rengjøre maskinen. Rustfrie ståldeler og tilleggsutstyr kan rengjøres i en autoklav ved 121°C

Merk!! Brukeren er ansvarlig for å sikre at installasjonen er i henhold til gjeldende lover og forskrifter. En kvalifisert tekniker som har lest og forstått instruksjonen i denne håndboken, må installere utstyret. Gulvet som støvsugeren skal brukes på må være plant, flatt og jevnt. Hvis støvsugeren skal brukes på et fast sted, må du sørge for at det er tilstrekkelig med plass rundt maskinen slik at du får den bevegelsesfriheten du trenger og at vedlikeholdspersonalet kommer til uten problemer.

5.5 - Tilkobling til strømnettet

Merk!! Kontroller at spenningen og frekvensen i strømnettet er korrekte i forhold til de tilsvarende verdiene indikert på støvsugerens merkeskilt. Denne ble beskrevet i kapittel

Spesialpersonell må utføre all installasjon og vedlikehold på elektriske deler. Koble utstyret til en jordet stikkontakt. Sørg for at strømforsyningen er rett i forhold til maskinens merkeskilt. 6 — Kontroller (fig. 5)

2. Vakuummåler / manometer (Kun maskiner i “H”klassen)

7 — Starte og stoppe

Merk!! Det er forbudt for uautorisert personell å bruke støvsugeren.

7.2 — Starte / Stoppe

Kontroller at maskinen er tilkoblet strømnettet. Du må spesielt kontrollere at strømnettets spenning og frekvens er de samme som påført maskinens merkeskilt. (se fig. 1) Monter tilbehøret på innsugingen. Bruk den rustfrie stålklemmen til å feste slangen til innsugingen. Plasser støvsugeren nær stedet den skal brukes, og lås deretter hjulene ved å trykke ned hendlene. Maskinen slås av og på ved å trykke på den grå knappen i øverste del av motoren. 8 — Bruke støvsugeren (fig. 7)

8.1 — Korrekt bruk av støvsugeren

Før du tar i bruk maskinen, må du koble slangen til innsugingen som vist i kapittel 7.2. Hold lange slanger så rette som mulig. Ikke la slangen bøye eller vri seg for mye, da dette vil føre til unødvendig slitasje og tilstopping av slangen. Når støvsugeren er slått på, oppstår det en sugeeffekt på innløpet til slangen som suger inn avfallsmaterialene. Det som suges opp passerer igjennom slangen og tilbehøret til inntak “4” til det når beholder “6”. En original Nilfisk støvpose kan benyttes i standardmaskinen For å løsne beholderen, må du løsne de rustfrie stålklemmene og løfte av den øverste delen av motor/ filter-seksjonen. Fest støvposen på følgende måte: Bryt igjennom støvposens perforering, og plasser den i den nedre beholderen. Trekk den blå plastplaten på støvposen over inntaket med begge hender. Brett ut støvposen forsiktig. Sett tilbake toppbeholderen, og lås den rustfrie stålklemmen. Merk Sugeeffektiviteten avhenger av støvposens størrelse og kvalitet. Kun bruk originale Nilfisk poser. Hvis en støvpose fra en annen leverandør enn Nilfisk benyttes, og luftstrømmen begrenses, kan overoppheting av motoren med påfølgende skade være resultatet. Kun “H”-klassen: Et “Safe Bag”-system benyttes for “H”-klasse maskiner. “Safe Bag”-systemet består av en støvpose godkjent av BIA i henhold til klasse “M”. Støvposen er forsterket med et gitter og er innkapslet i en plastpose. Sett inn støvposen i beholderen. Flensen må peke mot inntaket. Trykk flensen inn på inntaket til den sitter godt. Plastposen må passe langs bunnen og veggene av beholderen. Riv av kantene på posen over kanten av beholderen, og rett den ut.

Kun”Safe pack”: Sørg for at beholderen med motoren passer over beholderen med “safe pack”-enheten før du starter maskinen. “Safe pack”-enheten er en “bruk og kast”-enhet som er produser for helseskadelig støv.

8.2 — Rengjøre hovedfilteret (standardmaskin)

For å holde sugeeffekten konstant, må filteret være så rent som mulig. Dette gjør du ved å riste på det regelmessig. Ta av motorenheten ved å åpne den rustfrie stålklemmen. Ta bunnplaten av filteret, trekk den oppover og rist den. Ikke ta av slangen mens du rister. Filteret må ikke vaskes eller børstes! Kun “H”-klassen Systemet er utstyrt med en vakuummåler / manometer som lar deg overvåke minimum luftgjennomstrømning, slik at du er garantert optimal lufthastighet inne i slangen. Når du løfter opp munnstykket fra overflaten, og nålen på manometeret beveger seg fra den grønne sonen til den røde, er støvposen full og du må bytte den. Merk: Hvor mye oppsugd materiale som befinner seg inne i støvposen må kontrolleres regelmessig. Overvåking av dette ved hjelp av manometeret er ikke en 100% garanti for at posen ikke er full. Merk: Det benyttes ikke noe utstyr for rengjøring av hovedfilteret. Når støvposen er byttet og nålen på manometeret ikke går tilbake til grønt, må du bytte hovedfilteret også.

8.3 — Tømme beholderen / bytte posen (fig. 9)

Aller først må du slå av motoren og vente et lite øyeblikk mens støvet legger seg inne i maskinen. Deretter kan du ta støvsugeren fra hverandre ved å skille støvbeholderen fra resten av maskinen: Slå på motoren slik at du unngår at det faller ned støv fra filteret. Lukk opp den rustfrie stålklemmen, løft opp den øverste delen, og la den hvile på støtterammen. Bytt posen. Løft den øverste delen over maskinen. Slå av motoren. Plasser den øverste delen på maskinen igjen, og fest den ved å låse klemmen. Kun “H”-klassen: (fig. 10) Bruke et “Dust Safe Bag”-system, støvklasse H Når støvposen er full Kobler du kompenseringsrøret for vakuumet fra systemet. Lukk opp klemmene og løft av den øverste delen. Slå på motoren slik at du unngår at det faller ned støv fra filteret. La slangen være tilkoblet, eller lukk ved hjelp av lukkehetten! Løft opp den øverste delen, og bytt “Safe Bag”-systemet. Etter at du har åpnet maskinen, løsner du plastposen som ligger langs kanten forsiktig, trykk åpningen sammen og forsegl posen. Løsne baksiden av tilkoblingsflensen med et kort og bestemt trykk ned i vinkel, mens du holder fronten godt i tilkoblingsstykket. Det fleksible plastrøret er nå synlig, og det kan festes skikkelig med plastkabelen ved å trekke den sammen. Når du nå har forsikret deg om at ikke noe støv kan slippe ut, kobler du fra den fremre delen av flensen fra tilkoblingsstykket. Sette inn “Safe Bag” Plasser den spesielle støvposen flat i beholderen med åpningen mot inntaket. Gli åpningen i posen mot inntaket og trekk den så langt det går, uten at du snur posen. Deretter bretter du posen ned over kanten på beholderen. Trekk den delen av plastposen som overlapper kanten tett ned mot flensen (før du kobler sammen topp- og bunnseksjonene). Løft den øverste delen over maskinen. Slå av motoren. Plasser den øverste delen på maskinen igjen, og fest den ved å låse klemmen. Koble kompenseringslinjen for vakuumet til systemet. 9 — Støvklasser Brukes i henhold til standardene. Kontroller hvilken støvklasse din maskin er beregnet for (se merkeskiltet). Maskinen må ikke benyttes for flere kategorier samtidig, med mindre egnet tilbehør er i bruk. Støvklasse “L” (Lett fare - definert av EN 60335-2-69). Denne industrielle støvsugeren er godkjent i henhold til EN 60335-2-69 for kategorien “L”, og er egnet for tørt, ikke brennbart, ikke-giftig støv med MAK>1 mg/m? verdier. Den rene luften føres tilbake inn i arbeidsmiljøet. Støvklasse “M” (Medium fare - definert av EN 60335-2-69). Denne industrielle støvsugeren er godkjent i henhold til EN 60335-2-69 for kategorien “M”, og er egnet for tørt, ikke brennbart, ikke-giftig støv med MAK>0,1 mg/m? verdier. Den rene luften føres tilbake inn i arbeidsmiljøet.

Støvklasse “H” (Høy fare - definert av EN 60335-2-69). Denne industrielle støvsugeren er godkjent i henhold til EN 60335-2-69 for kategorien “H”, og er egnet for tørt, ikke brennbart, ikke-giftig støv med alle MAK begrensningsverdier i tillegg til tørt, ikke brennbart støv fra kreftfremkallende substanser. Den rene luften kjøres tilbake inn i arbeidsmiljøet. 10 — Vedlikehold

Merk!! Alt av vedlikehold og rengjøring av støvsugeren må utføres når strømmen er slått av og enheten er koblet fra strømnettet. Innsugningsenheten trenger ikke noen særskilt form for vedlikehold eller smøring. Husk derimot at korrekt bruk og vedlikehold er essensielt for å kunne garantere støvsugerens sikkerhet og effektivitet. For å sikre vanlig og konstant bruk, og for å hindre at garantien blir opphevet, må du kun bruke originale deler fra Nilfisk-Advance A/S når det er nødvendig med reparasjoner.

10.2 — Kontroller og inspeksjoner ved oppstart

Kunden må gjennomgå følgende inspeksjoner for å sikre at støvsugeren ikke er blitt skadet under transport.

10.2.2 — Når støvsugeren er i bruk

Kontroller at alle forseglinger er tette, at alle fastmonterte beskyttelser er aktive, og fortsett med sugetesting ved hjelp av de samme materialene som skal benyttes under bruk. Dette vil sjekke at alle delene av støvsugeren fungerer som de skal.

10.3 — Rutinevedlikehold

Følg prosedyrene under for å sikre at støvsugeren til en hver tid er pålitelig.

10.3.2 — Rengjøre støvsugeren:

Delene i rustfritt stål kan rengjøres ved normal rengjøring i en vanlig vaskemaskin, og de kan også rengjøres i en standard autoklav ved 121°C Alle andre komponenter kan rengjøres med vanlige rengjøringsmetoder.

Merk!! Når støvsugeren er brukt på materialer som er helseskadelige, må vedlikeholdspersonalet bruke personlig verneutstyr når man bytter hovedfilteret. Utfør dette utendørs hvis mulig. Det gamle filteret må legges i en spesiell plastpose. Løsne klemmene som fester filterenheten til maskinen. Ta av motorhodet. Løsne pakningen som holder filterringen i bunnen av den øverste beholderen. Klips ut filteret i toppen av beholderen, og legg filteret i en plastpose. Lukk plastposen som inneholder filteret. Hvis filteret er tilsmusset av giftig eller farlig støv må du ikke kaste det. Lever filteret til godkjent deponeringsinstans for denne typen avfall. Vær forsiktig når du bytter hovedfilteret og “H”-filteret, og viktigst av alt, bruk en maske av typen P3. Merk!! Bytting av filter er en viktig operasjon. Filteret må erstattes av et filter med de samme karakteristikkene, utsatt filerområde og kategori. Hvis du ikke følger disse bestemmelsene, kan det føre til at støvsugeren ikke fungerer korrekt. Skaff et filter med identiske egenskaper som det forrige. Sett inn filteret i beholderen i motsatt rekkefølge av slik du tar det ut. 11,2 — Bytte utblåsingsfilteret (fig. 12) Trekk ut stikkontakten før du begynner. Merk: Legg merke til korrekt beskyttelse av brukeren i henhold til bestemmelsene om materialet som befinner seg i ULPA-filteret. Fjern hendelen Løsne hendelen ved å skru ut de to skruene. Frigjør hendelen ved å trykk den forsiktig nedover på midten. Trykk og frigjør hendelen fra forsenkningene. Fjern og bytte filterkassetten og pakningen. Skru ut de fire skruene. Løft av det rustfrie stålkabinettet hvor du finner filterkassetten. Bytt filterkassetten og pakningen. Sett filterhuset på plass igjen ved å trykke på toppen, og skru deretter inn de fire skruene igjen. Sett tilbake hendelen, og fest med de 2 skruene. Det gamle utblåsingsfilteret må legges i en plastpose og deponeres på riktig måte. Utfør byttingen av hovedfilteret og utblåsingsfilteret med tanke på sikkerheten, og viktigst av alt, bruk en maske av typen P3. Merk Utblåsingsfilteret er giftig avfall, og må behandles deretter. Lever filteret til godkjent deponeringsordning for denne typen avfall.

• støvsugeren stopper termovernet har slått av motoren fordi slangen, røret eller munnstykket er tilstoppet. Fjern årsaken til tilstoppingen. når motoren har kjølt seg ned, vil maskinen starte igjen automatisk. IVT1000 CR IVT1000 CR H IVT1000 CR IVT1000 CR Safe Pack

6,5 Ø30 X 70 8,2 Rett til endringer i konstruksjon og spesifikasjoner forbeholdes.
