SD 43-165 - Industristøvsuger NILFISK - Gratis bruksanvisning og manual
Finn enhetens veiledning gratis SD 43-165 NILFISK i PDF-format.
| Produkttype | Enbørste (gulvrenser) |
| Merke | NILFISK |
| Modell | SD 43-165 |
| Strømforsyning | 230 V, 50 Hz |
| Merkeeffekt | 1000 W |
| Merkestrøm | 5,6 A |
| Rotasjonshastighet | 165 o/min |
| Børstediameter | 430 mm |
| Arbeidshøyde | 250 mm |
| Vekt | 30 kg |
| Beskyttelsesklasse | IPX4 |
| Beltedrift | Ja |
| Vibrasjonsnivå (håndtak) | 1,05 m/s² |
| Tiltenkt bruk | Innendørs, flate overflater med maks 2% helling |
| Hovedfunksjoner | Grunnrensing, sjamponering, rensing med spraying, polering |
| Medfølgende tilbehør | Væskebeholder, børste, puteplate, spraybeholder |
| Sikkerhet | Bryterlås, automatisk stopp av børste ved stillstand |
| Vedlikehold | Regelmessig kontroll av kabel, rengjøring etter bruk, vedlikehold av kvalifisert personell |
| Oppbevaring | Tørt, romtemperatur (ikke under 0°C) |
| Samsvarsstandarder | EN 60335, EN ISO 11202, EN 55014, EN 61000, EN 50366 |
Ofte stilte spørsmål - SD 43-165 NILFISK
Brukerspørsmål om SD 43-165 NILFISK
0 spørsmål om dette apparatet. Svar på dem du kjenner, eller still ditt eget.
Still et nytt spørsmål om dette apparatet
Last ned instruksjonene for din Industristøvsuger i PDF-format gratis! Finn veiledningen din SD 43-165 - NILFISK og ta den elektroniske enheten tilbake i hendene. På denne siden er alle dokumenter som er nødvendige for bruken av enheten din publisert. SD 43-165 av merket NILFISK.

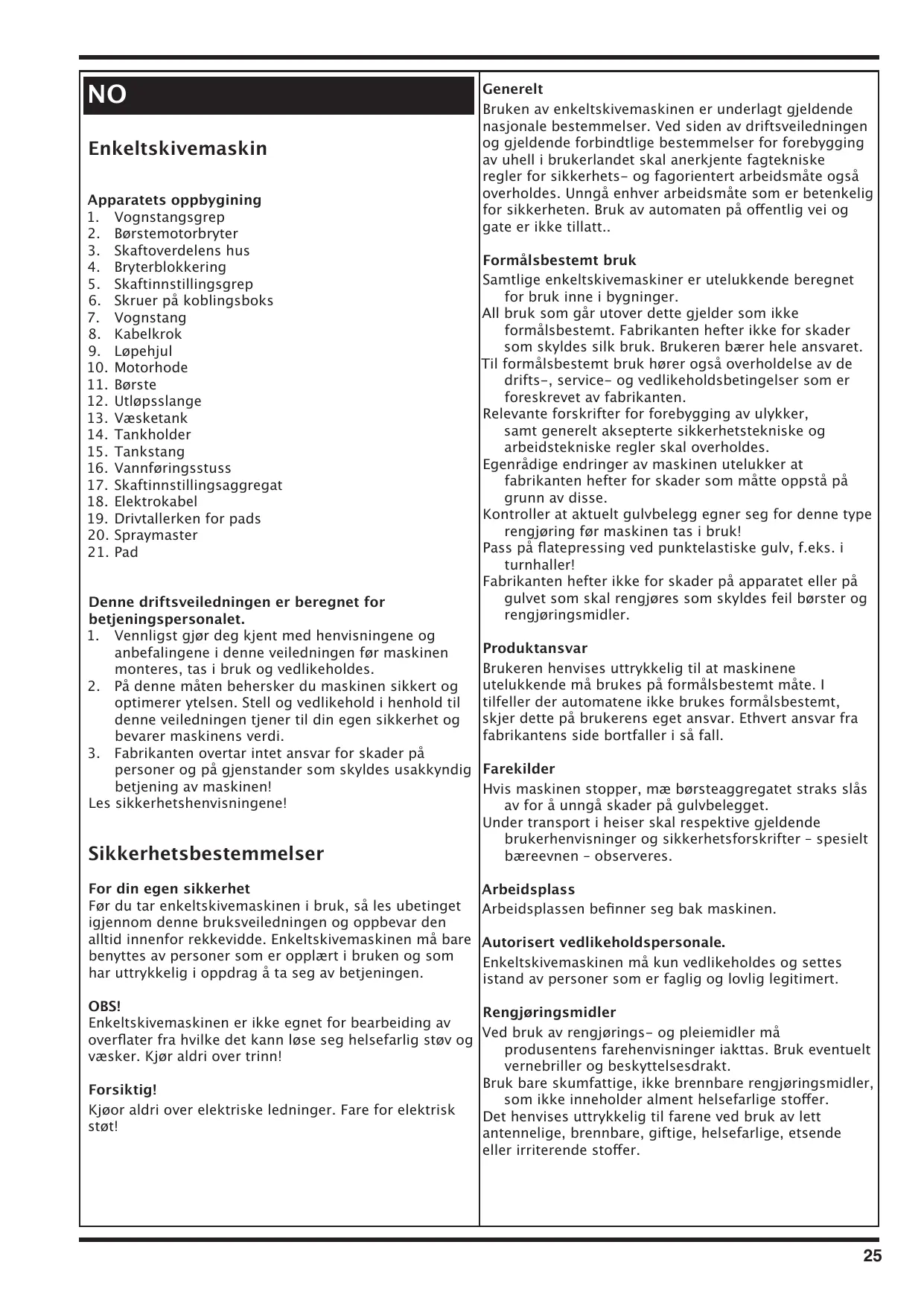

BRUKSANVISNING SD 43-165 NILFISK
Apparats oppbygining
- Vognstangsgrep
- Børstemotorbryter
- Skaftoverdelens hus
- Bryterblokkering
- Skaftinnstillingsgrep
- Skruer på koblingsboks
- Vognstang
- Kabelkrok
- Lopehjul
- Motorhode
- Børste
- Utlpsslange
- Væsketank
- Tankholder
- Tankstang
- Vannforingsstuss
- Skaftinnstillingsaggregat
- Elektrokabel
- Drivtallerken for pads
- Spraymaster
- Pad
- Vennligst gjør deg kjent med henvisningene og anbefalingene iijke veiledningen før maskinen monteres, tas iBruk og vedlikeholds.
- På denen maten behersker du maskinen sikkert og optimizerer ytelsen. Stell og vedlikehold i henhold til deutsche veiledningen tjener til din egen sikkerhet og bevarer maskinens verdi.
- Fabrikanten overtar intet ansvar for skader på personer og på gjenstander som skyldes usakkyndig betjening av maskinen!
For din egen sikkerhet
För du tar enkeltskivemaskinen i bruk, sä les ubetinget igjennom davon brauksveiledningen og oppbevar den alltid innenfor rekkevidde. Enkeltskivemaskinen mä bare benyttes av personer som er opplært iBruken og som har uttrykkelig i oppdrag a ta seg av betjeningen.
OBS!
Enkeltskivemaskinen er/DDke egnet for bearbeiding av overflater fra hvilke det kann Iose seg helsefarlig stov og vasker. Kjor aldri over trinn!
Forsiktig!
Kjør aldri over elektriske ledninger. Fare for elektrisk støt!
Generelt
Bruken av enkeltskivemaskinen er underlagt gjeldende nasjonale bestemmelser. Ved widen av driftsveiledningen og gjeldende forbindtlige bestemmelser for forebygging av uhell i brukerlandet skal anerkjente fugtekniske regler for sikkerhets- og fagorientert arbeidsmåte ochforall overholds. Unngå enhver arbeidsmåte som er betenkelig for sikkerheten. Bruk av automaten på offentlig vei og gate er/DDke tillatt..
Formalsbestembruk
All bruk som går utover dette gjelder som ikke formålsbestemt. Fabrikanten hefter ikke for skader som skyldes silk bruk. Brukeren bærer—hele ansvaret.
Til formålsbestemt bruk hører ogss overholdelse av de drifts-, service- og vedlikeholdsbetingelser som er foreskrevet av fabrikanten.
Relevante forskrifter for forebygging av ulykker, samt generelt aksepterte sikkerhetstekniske og arbeidstekniske regler skal overholds.
Egenrådige endringer av maskinen utelukker at fabrikanten hefter for skader sommatice oppsta pä grunn avppe.
Kontroller at aktuelt gulvbeegg egner seg forijke type rengjering før maskinen tas i bruk!
Pass på flatepressing ved punktelastiske gulv, f.eks. i turnhaller!
Fabrikanten hefter ikke for skader på apparatet eller på gulvet som skal rengjøres som skyldes feil børster og rengjøringsmidler.
Produktansvar
Brukeren henvises uttrykkelig til at maskinene utelukkende må brukes på formålsbestemt måte. I tilfeller der automatene ikke brukes formålsbestemt, skjer dette på Brukerens eget ansvar. Ethvert ansvar fra fabrikantens side bortfaller i sö fall.
Farekilder
Hvis maskinen stopper, mæ børsteaggregatet straks slås av for a unngå skader på gulvbelegget.
Under transport i heiser skal respektive gjeldende brukerhenvisninger og sikkerhetsforskrifter - spesielt bareaevnen - observeres.
Arbeidsplass
Arbeidsplassen befindner seg bak maskinen.
Autorisert vedlikeholdspersonale.
Enkeltskivemaskinen må kun vedlikeholds og settes istand av personer som er faglig og lovlig legitimert.
Rengjoringsmidler
Ved bruk av rengjørings- og pleiemidler ma produsentens farehenvisninger iakttas. Bruk eventuelt vernebriller og beskyttesesdrakt.
Bruk bare skumfattige, jegrenbare rengjøringsmidler, som ikke inneholder alment helsefarlige stoffer.
Det henvises uttrykkelig til farene ved bruk av lettuce antennelige, brennbare, giftige, helsefarlige, etsende aller irriterende stoffer.
Første gangs bruk
Utlevering, instruksjon om sikkerhetsforskrifter, handtering og vedlikeholds samt om forste igangsetting skjer som regel gjennom vær autoriserte fagmann.
Hvis dette ikke er tilfellet, er brukeren ansvarlig for opplæring av operatorene.
Igangsetting/drift
Vennligst på at voltallet på stedet der rengjöringen finner sted stemmer overens med maskinens typeskilt.
Monteringsveiledning
Løs først umbrakoskruene i skaftinnstellingsaggregatet (17).
För deretter vognstangen (7)lett inn i skaftinnstellingsag gregatet (17) inntil anslaget.
Rett inn vognstangsgrepet (1) parallelt til hjulene (9), slik at den Åpne delen av skaftoverdelens hus (3) peker bakover.
Deretter trekkes umbrakoskruene til igjen.
Elektrokabelen (18) vikles opp over vignstangsgrepet (a) og kabelkroken (8).
Hva som ma gjores for bruken
Ta fatt i vognstangsgrepet (1) med begge hender og vipp maskinen inntil den star pa begge hjul (A).
Rull sa maskinen dit den skal brukes og tilslutt elektrokabelen til strømnette.
Legg tilbehoret (11), børste eller drivtallerken med pad, på gulvet.
Vipp nà maskinen på hjulene igjen og kjør sö langt henover børsten (hhv. drivtallerkenen) inntil medbringerstjernen og børstens flens står overfor hverandre. Still maskinen på børsten (B).
Dra i skaftinnstillingsgrepet (5) og senk vognstangen (7) ned i arbeidsstilling. Herved er begge armene strukket lost nedover (C).
Rett inn maskinen vannrett på arbeitselementet (børste eller drivtallerken), trykk på bryterblokkeringen (4) ogtrykk kort på børstemotorbryteren (2).
Tilbehørsdelen går automatisk i ingrep.
Silk händterer du maskinen under bruken:
Trykk på børstemotorbryteren (2) (til høyre eller til venstre). Motoren starter.
Hvis du loffer vognstangen (7)lett,beveger maskinen seg mot hye (D).
Hvis du trykeer vognstangen nedover, beveger maskinen seg mot venstre (D).
Hvis holder vognstangen i midstilling, arbeider maskinen på stedet.
Gjør følgende utteredBruken:
Trekki skaftinnstillingsgrepet (5) og still vognstangen (7) loddrett.
Vipp maskinen på lopehjulene (9) og trykk kort p børstemotorbryteren (2). Tilbehoret (11) lses fra inngrepet.
Dra nettstøpslet ut av stikkontakten og rull opp elektrokabelen (18) over vognstangsgrepet (1) og kabelkroken (8).
Lettvint grunnrengjoring
Enkeltskivemaskinen utstyres med følgende tilbehør for grunnrengjøring:
Væsketank (13)
Skurebørste (11) eller drivtallerken med svart pad (19).
Fest tanken til opphengsningsinnretningen (14).
Skyv utlpsslangen (12) på vannføringsstussen (16).
Fyll tanken (13). Sett deretter inn børsten eller drivtallerkenen med en pad.
Sjamponering - grundig og rasjonelt
For sjamponering blir maskinen utstyrt med følgende tilbehør:
- Væsketank, sjamponeringsbørste Perlon 0,3 aller Sapur Pad for tekstilbeegg. Arbeidstrinnene forløper på samme mæte som ved grunnrengjöring.
La masinen starte opp med tarr sjamponeringsbørste.
Tilsett litt væske, inntil børsten er mettet med skum.
For maskinen med roterende børste fra venstre mot hýre eller omvendt. Umiddelbart deretter fores maskinen på samme mæte i omvendt retning, dog med en overlapping på ca. en fjerdedel av arbeidsbredden (E).
Forst deretter foorer du maskinen med spiralbevegelser over de forhandssjamponerte arbeidsflatene. Derved beareides begge arbeidsstripene i sin fuller bredde (F).
Under sjamponeringen anbefales det sterkt Å suge opp det smussfylte skummet omgående med en vannsuger.
Montér holderinneretningen for sprøytekannen på vognstangen (7) med holderen oppover og til venstre (G) - sett fra bet jeningssiden.
Hekt sprøytekannen med tappen inn i holderinnretningen og sving denen bakover, inntil kuleåsen gär i ingrep.
Skyv deretter fjærbøylen over skaftinnstillingsaggregatet (7).
Du kan alternatively anbringe boksen til venstre eller til høyre (H).
Leddslangen, dreibartilalle sider,stiller duinniden retningduonsker.
Rengjøring/pleie
Hvis du nà trekker händstangen på Spraymaster'en igjennom noen ganger, sprøytes rengjøringsproduktet på gulvet. Begynn omgående med rengjøringen, og fortsett inntl det oppstar glans.
Vi anbefaler at du bearbeider flatten i avsnitt og i minded partier etter hverandre.
Maskinen egner seg fremragende til rengjoring/pleiemed polymer-dispersjoner. Beleggets gangbarhet ogslitestyrke bevares. Striper og streker er lette a fjerne.
Polering
Du blir fagmessig og hurtig betjent.
OBS! Denne maskinen er bare beregnet for bruk på jejvne flater med en maksimal stigning på opp til 2 %.
OBS! Denne maskinen er/DDt for bruk pa offentlig vei eller gate.
Under rengjöring og vedlikehold av maskinen, ved utskifting av deler eller ved omstilling til annen funksjon, på drivaggregatet kobles fra og nettstøpslet dras ut.
Nettkabelen må ikke skades eller ødelegges ved at man kjører over den, klemmer den flat eller trekker i den.
Nettkabelen skal undersøkes regelmessig med hensyn til tegn på skader.
Ved bruk eller utskifting av nettkabler eller apparatkabler ma det ikke forekomme avvik fra de utførler som er angitt av produsenten.
Ved utskifting av koblinger for nettkabler eller apparatkabler ma det sikres at beskytteme mot vannsprut samt mekanisk styrke er iorden.
Under transport av maskinen i heiser må skaftet/ vognstangen stilles loddrett, slik at det/den/DDE kann bli hengende fast i heisesjaktens vegger.
Sikring mot tilbakeslag skjer automatisk via den patenterte skaft-/vognstangs-innstillingsinn-retningen.
Det må bare benytttes slike sprøyte- og rengjøringsmidler som er egnet for apparatets formål.
Det må under ingen omstendigheter benytteslettantennelige, brennbare, etsende eller irriterende stoffer.
Reparasjoner, inklusive innmontering av sprøytemiddelledninger og slanger, mA kun utfores av autoriserte serviceverksteder erer av fagfolk pa området, som er fortrolig med samtige relevante sikkerhetsforskrifter.
Oppbevaring
Hvis maskinen ikke benytttes, på den lagres tørt og under normale romforhold (ikke under 0^ ).
| Tekniske data | |||||||
| SD 43-165 | SD 43-400 | SDM 43-180 | SDM 43-450 | SDM 43-DUO | SDM 43-900/1500 | SDM 53-1500 | |
| Vekselstrømmotor | 230/50 | 230/50 | 230/50 | 230/50 | 230/50 | 230/50 | 230/50 |
| Nominelt strømopptak | 1000 | 1100 | 1200 | 1500 | 1200-1500 | 1800 | 1800 |
| 5,6 | 5,7 | 5,2 | 6,5 | 5,2/8,1 | 7,2 | 7,2 | |
| Børstens turtall (O/min) | 165 | 400 | 180 | 450 | 190/380 | 900/1500 | 1500 |
| Arbeidsbredde (mm) | 430 | 430 | 430 | 430 | 430 | 430 | 530 |
| Arbeidshøyde (mm) | 250 | 250 | 330 | 330 | 330 | 130/320 | 130/320 |
| Arbeidsvekt (kg) | 30 | 31 | 36 | 40 | 40 | 44 | 46 |
| Beskyttelsesesklasse | I/IPx4 | I/IPx0 | I/IPx4 | I/IPx0 | I/IPx4 | I/IPx0 | I/IPx0 |
| Remdrev | X | X | X | X | X | XX | |
| Handle vibration level m/s2 | 1,05 | 1,05 | 1,05 | 1,05 | 1,05 | 1,05 | 1,05 |
Rett til endringer forbeholds innenfor rammen av tekniske fremskritt.
SE
Enskivsmaskin
Maskinens uppyggnad
Tillfor vatska tills borsten ar full med skum.
Montering av spraymastern
For din egen sikkerheds skyld
Shamponering - grundig og rationel
- Spraymaster, Drivtallerken til pads, gul-brun erler grøn pad til low Speed erler Spraymaster, drivtallerken til pads, rød pad til High Speed.
DK Undertegnede attesterer herved, at ovennævnte model er produceret i overensstemmelse med følgende direktiver og standarder.
N Undertegnede attesterer att ovennevnte modell ar produsert i overensstemmelse med folgende direktiv og standarder.
Korrekt avhending av dette produit (Avfall elektrisk og elektronisk utstyr)
Denne merkingen som vises på produitet eller dens dokumentasjon, indikerer at den ikke skal kastesammen med annet husholdningsavfall ved slutten av sin levetid. Foråhindre mulig skade på miljøet eller menseskelig helse fra ukontrollert avfallsavhending, vennligst atskill dette fra andre typer avfall og resirkuler det ansvarlig forå fremme bærekraftig gjenbruk av materielle ressurser.
Hushholdningsbrukere bør kontakte enten forhandleren de kjøpte produktet av, uller lokale myndigheter, for detailjer om hvor og hvordan de kan frakte deren artikkelen for miljømessig trygg resirkulering.
Forretningsbrukere bør kontakte sin leverandør og undersøke vilkårene i kjøpekontrakten. Detteproduktet skal ikke blandes med annetCOMMERSIelt avfall som skal kastes.
