Produkttype	Enbørstemaskine (gulvrenser)
Mærke	NILFISK
Model	SD 43-165
Strømforsyning	230 V, 50 Hz
Nominel optagen effekt	1000 W
Nominel strøm	5,6 A
Rotationshastighed	165 omdr./min
Børstediameter	430 mm
Arbejdshøjde	250 mm
Vægt	30 kg
Beskyttelsesklasse	IPX4
Remstyre	Ja
Vibrationsniveau (håndtag)	1,05 m/s²
Tilsigtet anvendelse	Indendørs, flade overflader med max 2% hældning
Vigtigste funktioner	Grundrensning, shampooing, rensning med spray, polering
Medfølgende tilbehør	Væskebeholder, børste, pudebakke, spraybeholder
Sikkerhed	Kontaktlås, automatisk stop af børste ved standsning
Vedligeholdelse	Regelmæssig kontrol af ledning, rengøring efter brug, vedligeholdelse af kvalificeret personale
Opbevaring	Tørt, stuetemperatur (ikke under 0°C)
Overensstemmelsesstandarder	EN 60335, EN ISO 11202, EN 55014, EN 61000, EN 50366

Ofte stillede spørgsmål - SD 43-165 NILFISK

Hvordan starter jeg enbørstemaskinen SD 43-165?

Sørg for, at børsten er korrekt monteret. Slut ledningen til en 230 V stikkontakt. Grib skubbestangens håndtag, vip maskinen på hjulene, aktiver derefter kontaktlåsen og børstemotorens kontakt. Maskinen starter.

Hvad er de væsentlige sikkerhedsinstruktioner?

Brug ikke på elledninger. Kør ikke over trapper. Brug kun på flade overflader (max 2% hældning). Tag stikket ud før vedligeholdelse. Brug ikke brændbare eller giftige produkter.

Hvordan skifter jeg børste eller pude?

Efter brug, løft skubbestangens justeringshåndtag, vip maskinen på hjulene, aktiver kort børstemotorens kontakt for at løsne tilbehøret. Ved montering, placer børsten på gulvet, vip maskinen ned over den, indtil drivstjernen flugter.

Hvordan fylder jeg væskebeholderen?

Fastgør beholderen på ophængningsanordningen. Skub afløbsslangen ind på vandtilførselsrøret. Fyld beholderen med det ønskede produkt. Juster væsketilførslen med beholderens håndtag.

Hvordan rengør jeg maskinen efter brug?

Tag stikket ud af maskinen. Fjern børsten eller puden. Rengør beholderen og tilbehøret med rent vand. Kontroller ledningens tilstand før opbevaring.

Hvad gør jeg, hvis elledningen er beskadiget?

Brug ikke maskinen. Få ledningen udskiftet af en autoriseret service eller kvalificeret personale. Brug kun udskiftningsledninger, der er angivet af producenten.

Hvordan opbevarer jeg enbørstemaskinen?

Opbevar den tørt ved stuetemperatur (ikke under 0°C). Rul ledningen op om håndtaget og krogen. Stil skubbestangen lodret for at undgå skader.

Hvilke rengøringsmidler kan jeg bruge?

Brug kun ikke-brændbare produkter med lavt skumdannelse og som ikke er sundhedsskadelige. Undgå brændbare, giftige, ætsende eller irriterende stoffer. Følg producentens anvisninger.

Hvordan polerer jeg et gulv med SD 43-165?

Udrust maskinen med en pudebakke og en hvid pude til High Speed. Tænd og før maskinen hen over den overflade, der skal poleres. Polering foregår uden ekstra produkt.

Hvor finder jeg reservedele eller service?

Kontakt din NILFISK-grossist eller et autoriseret serviceværksted. De tilbyder hurtig og professionel assistance. Foretag ikke selv komplicerede reparationer.

BRUGSANVISNING SD 43-165 NILFISK

Betjeningsvejledning

Návod obsulze

Denne driftsveiledningen er beregnet for betjeningspersonalet.

Les sikkerhetshenvisningene!

Sikkerhetsbestemmelser

Samtigte enkeltskivemaskiner er utelukkende beregnet for bruk innate i bygninger.

Motorhedet og vognstangen leveres separat emballert.

Væsketilførselen regulerer du med tankstangen (15) ved à dra tankstangen (5) oppover.

For rengjöring/pleie utstyrer du maskinen med følgende tilbehør:

Fyll sprøytekannen med ønsket produit.

Sett inn drivtallerkenen med en pad.

Start sā maskinen.

For polering utstyrer du maskinen med følgende tilbehør:

Vedlikeholdsforskrifter Følgende henvisninger mA ubetinget overholds:

Maskinen må ikke tas iBruk hvis nettkabelen ikke er i perfect stend.

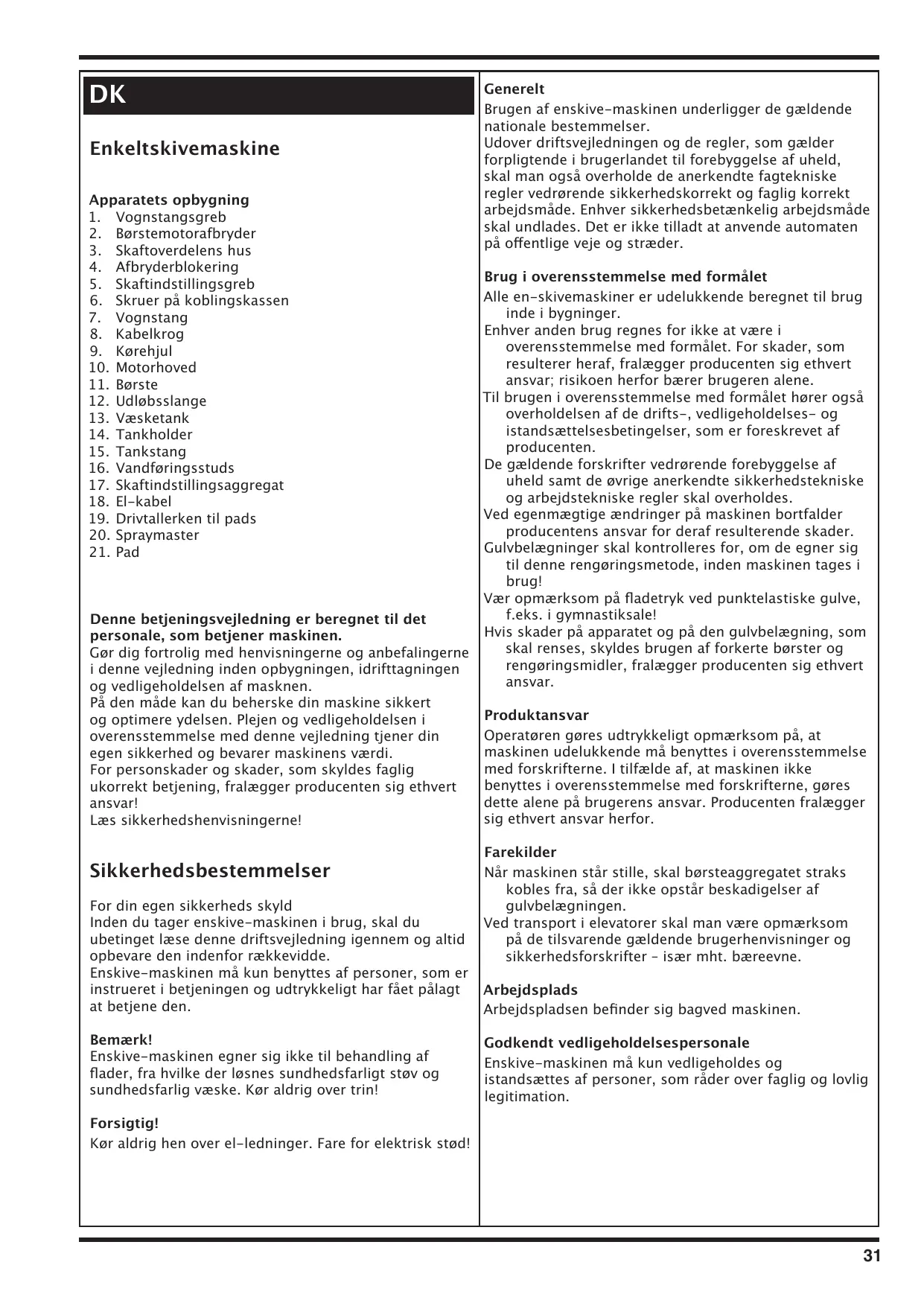

Denne betjeningsvejledning er beregnet til det personale, som betjener maskinen.

Gör dig fortrolig med henvisningerne og anbefalingerne i/DDenne vejledning inden opbygningen, idrifttagningen og vedligeholdelsen af masknen.

På den måde kan du behorske din maskine sikkert og optimere ydelsen. Plejen og vedligeholdelsen i overensstemmelse med denen vegledning tjener din egen sikkerhed og bevarer maskinens værdi.

For personskader og skader, som skyldes faglig ukorrekt betjening, fralægger producenten sig ethvert ansvar!

Laesikkerhedshenvisingerne!

Sikkerhedsbestemmelser

Inden du tager enskive-maskinen i brug, skal du ubetinget lese denne driftsvejledning igennem og altid opbevare den indenfor rækkevidde.

Enskive-maskinen mä kun benytttes af personer, som er instrueret i betjeningen og udtrykkeligt har fæt pälagt at betjene den.

Bemark!

Enskive-maskinen egner sig ikke til behandling af flader, fra hvilke der løns sundhedsfarlig støv og sundhedsfarlig væske. Kør aldrig over trin!

Forsigtig!

Kør aldrig hen over el-ledninger. Fare for elektrisk stød!

Generelt

Brugen af enskive-maskinen underligger de gældende nationale bestemmelse.

Udover driftsvejledningen og de regler, som gælder forpligtende i brugerlandet til forebyggelse af uheld, skal man ögså overholde de anerkendte fagtekniske regler vedrørende sikkerhedskorrekt og faglig korrekt arbejdsmåde. Enhver sikkerhedsbetænkelig arbejdsmåde skal undlades. Det er ikke tilladt at anvende automaten på offentlige veje og stræder.

Brug i overensstemmelse med formålet

Alle en-skivemaskiner er udelukkende beregnet til brug inde i bygninger.
Enhver anden brug regnes for seks at vare i overensstemmelse med formålet. For skader, som resulterer heraf, fralægger producenten sig ethvert ansvar; risikoen herfor bærer brugeren alene.
Til brugen i overensstemmelse med formålet hører ogss overholdelsen af de drifts-, vedligeholdelses- og istandsættelsesbetingelser, som er foreskrevet af producenten.
De gældende forskrifter vedrørende forebyggelse af uheld samt de øvrgige anerkendte sikkerhedstekniske og arbejdstekniske regler skal overholds.
Ved egenmægtigeændringer på maskinen bortfaldereproducentens ansvar for derafresulterende skader.
Gulvbelægninger skal kontrolleres for, om de egner sig til davon rengøringsmetode, inden maskinen tages i brug!
Vær opmærksom på fladetryk ved punktelastiske gulve, f.eks. i gymnastiksale!
Hvis skader på apparatet og på den gulvbelægning, som skal renses, skyldes brugen af forkerte børster og rengøringsmidler, fralægger producenten sig ethvert ansvar.

Produktansvar

Operatoren gores udtrykkeligt opmærksom på, at maskinen udelukkende på benyttes i overensstemmelse med forskrifterne. I tilfælde af, at maskinen ikke benyttes i overensstemmelse med forskrifterne, gores dette alene på brugerens ansvar. Producenten fralægger sig ethvert ansvar herfor.

Farekilder

När maskinen stär stille, skal børsteaggregatet straks kobles fra, sö der ikke opstär beskadigelser af gulverbægningen.

Ved transport i elevatorer skal man vare opmærksom pa de tilsvarende geldende brugerhenvisninger og sikkerhedsforskrifter - isar mht. bareevne.

Arbejdsplads

Arbejdspladsen befinder sig bagved maskinen.

Godkendt vedligeholdelsespersonale

Enskive-maskinen må kun vedligeholds og istandsættes af personer, som råder over faglig og lovlig legitimation.

Rengøringsmidler

Ved brugen af rengørings- og plejemidler skal man overholde producentens farehenvisninger; bær i givet fald beskyttelsesbriller og -beklaedning.

Benyt kun skumfattige, seks-branchbare rengøringsmidler, som seks indeholder alment sundhedsfarlige stoffer.

Der gores udtrykkeligt opmærksom pa farerne ved brugen af let antændelige, brandbare, giftige, sundhedsfarlige, aetsende eller irriterende stoffer.

Første ibrugtagning

Leveringen, instruktionen vedrørende sikkerhedsforskrifter, handtering og vedligeholdelse samt forste ibrugtagning foretages som regel af vore autoriserede fagfolk.

Hvis dette ikke er tilfældet, er ejeren ansvarlig for, at operatoren bliver instrueret.

Ibrugtagning/drift

Bemærk venligst: Volttallet i renseobjektet skal stemme overens med det, som er angivet på maskinens typeskilt.

Monteringsvejledning

Motorhovedet og vognstangen leveres separat emballeret.

Forst skal du Iøsne unbrakoskruen i skaftindstellings-aggregatet (17).

Derefter fører du vognstangen (7) let ind i skaftind-stillingsaggregatet (17) indtil stopanslaget.

Ret vognstangsgrebet (1) til, sä det er parallelt med hjulene (9), sä den abne side af skaftoverdelens hus (3) peger bagud.

Derefter stammes unbrakoskruerne igen.

El-kablet (18) vikles op over vognstangsgrebet (a) og kabelkrogen (8).

Hvad man skal gore inden brugen

Tag fat om vognstangens greb (1) med begge hænder ogvip maskinen, til den står på begge hjul (A).

Rul derefter maskinen hen til anvendelsesstedet og tilslut elkabytet til strømnettet.

Tilbehoret (11), børste eller drivtallerken med pad, lægger du på gulvet.

Nu vipper du igen maskinen om på hjulene og kører maskinen sä langt hen over børsten (hhv. drivtallerknen), til medbringerstjernen og børstens flange står over hinanden. Stil maskinen ned på børsten (B).

Derefter trækker du i skafindstillingsgrebet (5) og sænker vognstangen (7) ned til arbejdstilling. Herved holdes begge arme løst strakt nedad (C).

Ret maskinen til, sä den stär vandret pa arbejdselementet (børste eller drivtallerken), tryk på afbryderblokeringen (4) og tryk kort pa børstemotorafbryderen (2).

Aktiver børstemotorafbryderen (2) (til højre eller til venstre). Motoren går i gang.

Hvis du løfter vognstangen (7) lidt op, bevægen maskinen sig mod højre (D).

Hvis du trykker vognstangen nedad, bevæger maskinen sig mod venstre (D).

Nár du holder vognstangen i midterpositionen, arbejder maskinen på stedet.

Efter brugen skal du gore som folger:

Du trækker i skaftindstillingsgrebet (5) og stiller vognstangen (7) lodret.

Dereftervipper du maskinen om paskehjulene (9) og aktiverer kort børstemotorafbryderen (2). Tilbehoret (11) gár du af indgreb.

Træk stikket ud af stikkontakten og rul el-ktablet (18) op over vognstangens greb (1) og kabelholderen (8).

Grundrengöring på en let违法犯罪:

Enskive-maskinen udstyres med følgende tilbehør til grundrengøringen:

Væsketank (13)

Skurebørste (11) eller drivtallerken med sort pad (19) du befaestiger tanken på ophængningsanordningen (14).

Udlobsslangen (12) skubber du pa vandforingsstudsen (16).

Fyld tanken (13). Derefter indsætter du børsten ell drivtallerknen med en pad.

Væsketilførslen regulerer du med tankstangen (15) ved at trække tankstangen (5) opad.

Smudsflotten suges op med en vandsuger aftsnit for aftsnit.

Til shamponering udstyres maskinen med følgende tilbehør:

• Væsketank, shamponeringsbørste perlon 0,3 eller Sapur pad til tekstilgulvtæpper. Arbejdet foretages på tilsvarende måde som grundrengøringen.

Lad maskinen opstarte med tør shamponeringsbørste.

Du tilforer en anelse væske, til børsten er mættet med skum.

For maskinen med roterende børste fra venstre mod højre eller omvendt. Straks derefter fores maskinen på samme过得, dog med en overlapning på omkring en kvard arbejdsbredde, i den modsatte retning (E).

Forst derefter foor du maskinen med spiralbevgelser hen over de forshamponerede arbejdsflader. Derved bearejdes begge arbejdsstrimler over hele bredden (F).

Ved shamponeringen kan det staerkt anbefales straks at opsuge det smudsbelastede skum med en vandsuger aftnit for aftnit.

Monteringsvejledning til Spraymaster'en

Monter holdeanordningen til sprøjtekanden på vognstangen (7) med holderen opad og - set fra betjeningssiden - til venstre (G).

Indsæt sprjtekanden med tappen i holdeanordningen og drej davon bagud, til kuglåsen gär i indgreb.

Skub sā fjederbøjlen hen over skaftindstillingsaggre-gatet (7).

Du kan alternatively anbringe daseen til venstre erler til hojre (H).

Ledslangen, som kan drejes til alle sider, stilles i den retning., du onsker.

Clean

For at cleane skal du udstyre din maskine med følgende tilbehør:

Fyd sprjtekanden med det onskede produkt.

Indsæt drivtallerknen med en pad.

Sæt sá maskinen i gang.

Hvis du nu trækker handstangen på Spraymaster'en igennem nogle gange, sprojtes clenaer-productet på gulvet. Begynd sä straks at cleane, til der opstår glans.

Vi anbefaler, at man bearbejder fladen i afsnit i mindfulness partier after hinanden.

Maskinen egner sig fremragende til at cleane med polymer-dispersioner. Belægningens gangbarhed og holdbarhed bevares. Striber og streger lader sig let fjerne.

Polering

Til poleringen skal du udstyre din maskine med fologende tilbehør:

• Drivtallerken til pads, hvid pad til High Speed.
  Indsæt drivtallerknen med en pad.

Sæt sá maskinen i gang.

Service

Hvis en raparation skulle vare nodvendig, bedes du henvende dig til din faggrossist erler et af servicevarkstederne.

Du vil blive betjent faglig korrekt og hurtigt.

Bemärk! Denne maskine er kun beregnet til brug på en jævn flade med en maksimal stigning på 2 %.

Bemark! Denne maskine er/DDke beregnet til brug pa offentlige gader og strader.

Vedligeholdesforskrifter

Folgende henvisninger skal ubetinget overholds:

Ved rengoring af maskinen og vedligeholdelse pa den, ved udskiftning af dele eller ved omstilling til en,anden Funktion skal der slukkes for drevet,og stikket skal trækkes du af stikkontakten.

Der må ikke køres hen over nettilslutningsledningen, den må ikke blive klemt inde, revet i eller på lignende måde ødelagt eller beskadiget.

Undersøg regelmæssigt nettilslutningsledningen for tegn på en beskadigelse.

Maskinen må ikke benyttes, hvis nettilslutningsledningens tilstand ikke er iorden.

Ved brug eller udskiftning af nettilslutnings- uller apparattilslutningsledninger må man ikke afvige fra de udforelser, som er angivet af producenten.

Ved udskiftning af koblinger fra nettilslutnings eller apparattilslutningsledninger skal vandstænsbeskyttelsen og den mekaniske holdbarhed garanteres.

Ved transport af maskinen i elevatorer skal skaftet/ vognstængerne stilles lodret, SSE det/de ikke kan blive hängene i køreskaktens vægge.

Sikringen mod tilbageslag foregår automatisk over den patenterede skaft-/vognstangs-indstellingsanordning.

Der mä kun benyttes sprøjte- og rengøringsmidler, som eigner sig til apparatets anvendelsessformål.

Man ma aldrig benyitte let antændelige, brændbare, giftige, sundhedsfarlige, ætsende eller irriterende stoffer.

Istandsaettelser, inklusive indsætningen af sprjtemiddelledninger og slanger, mA kun udfores af autoriserede service-værksteder eller af fagfolk pa dette område, som er fortrolige med alle relevante sikkerhedsforskrifter.

Opbevaring

Nár maskinen iːkke bliver benyttet, skal den opbevares tørt og under normale rumbetingelser (ikke under 0^ ).

Tekniske data

	SD 43-165	SD 43-400	SDM 43-180	SDM 43-450	SDM 43-DUO	SDM 43-900/1500	SDM 53-1500
Vekselstrømsmotor	230/50	230/50	230/50	230/50	230/50	230/50	230/50
Nominelt optaget strøm	1000	1100	1200	1500	1200-1500	1800	1800
	5,6	5,7	5,2	6,5	5,2/8,1	7,2	7,2
Børsternes omdrejningstal (omdr./min)	165	400	180	450	190/380	900/1500	1500
Arbejdsbredde (mm)	430	430	430	430	430	430	530
Arbejdshøjde (mm)	250	250	330	330	330	130/320	130/320
Arbejdsvægt (kg)	30	31	36	40	40	44	46
Tæthedsgrad	I/IPx4	I/IPx0	I/IPx4	I/IPx0	I/IPx4	I/IPx0	I/IPx0
Remtræk	X	X	X	X	X	XX
Handle vibration level m/s2	1,05	1,05	1,05	1,05	1,05	1,05	1,05

Ret til ændringer i forbindelse med tekniske forbdringer forbeholds.
