| Type de produit | Monobrosse (machine de nettoyage des sols) |
| Marque | NILFISK |
| Modèle | SD 43-165 |
| Alimentation électrique | 230 V, 50 Hz |
| Puissance nominale absorbée | 1000 W |
| Courant nominal | 5,6 A |
| Vitesse de rotation | 165 tr/min |
| Diamètre de brosse | 430 mm |
| Hauteur de travail | 250 mm |
| Poids | 30 kg |
| Classe de protection | IPX4 |
| Commande par courroie | Oui |
| Niveau de vibrations (poignée) | 1,05 m/s² |
| Utilisation prévue | Intérieur, surfaces planes avec pente max 2% |
| Fonctions principales | Nettoyage de base, shampooing, nettoyage avec pulvérisation, polissage |
| Accessoires fournis | Réservoir à liquide, brosse, plateau à pad, réservoir de pulvérisation |
| Sécurité | Verrouillage du commutateur, arrêt automatique de la brosse à l'arrêt |
| Entretien | Contrôle régulier du câble, nettoyage après usage, maintenance par personnel qualifié |
| Stockage | Au sec, température ambiante (pas en dessous de 0°C) |
| Normes de conformité | EN 60335, EN ISO 11202, EN 55014, EN 61000, EN 50366 |
FOIRE AUX QUESTIONS - SD 43-165 NILFISK
Questions des utilisateurs sur SD 43-165 NILFISK
0 question sur cet appareil. Repondez a celles que vous connaissez ou posez la votre.
Poser une nouvelle question sur cet appareil
Téléchargez la notice de votre Aspirateur industriel au format PDF gratuitement ! Retrouvez votre notice SD 43-165 - NILFISK et reprennez votre appareil électronique en main. Sur cette page sont publiés tous les documents nécessaires à l'utilisation de votre appareil SD 43-165 de la marque NILFISK.

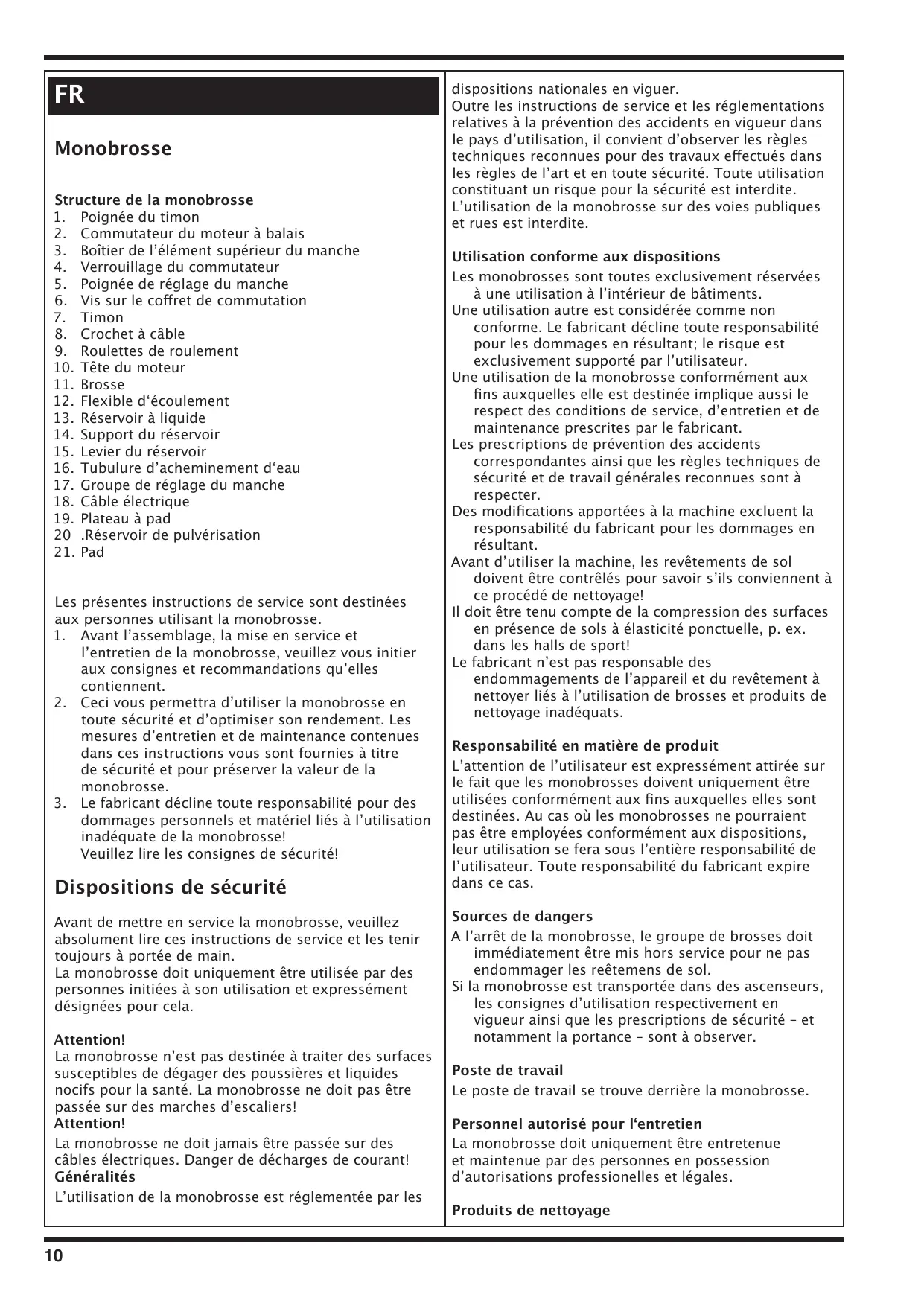

MODE D'EMPLOI SD 43-165 NILFISK
- Poignée du timon
- Commutateur du moteur à balais
- Boîtier de l'élément supérieur du manche
- Verrouillage du commutateur
- Poignée de réglage du manche
- Vis sur le coffret de commutation
- Timon
- Crochet à câble
- Roulements de roulement
- Tête du moteur
- Brosse
- Flexible d'écoulement
- Réservoir à liquide
- Support du réservoir
- Lever du réservoir
- Tubulure d'acheminement d'eau
- Groupe de réglage du manche
- Câble électrique
- Plateau à pad
- Réservoir de pulvérisation
- Pad
Les instructions de service sont destinées aux personnes utilisant la monobrosse.
- Avant l'assemblage, la mise en service et l'entretien de la monobrosse, veuillez vous initier aux consignes et recommandations qu'elles contiennent.
- Ceci vous permettra d'utiliser la monobrosse en toute sécurité et d'optimiser son rendement. Les mesures d'entretien et de maintenance contenues dans ces instructions vous sont fournies à titre de sécurité et pour préserver la valeur de la monobrosse.
- Le fabricant décline toute responsabilité pour des dommages personnels et matériel liés à l'utilisation inadéquate de la monobrosse! Veuillez suivre les consignes de sécurité!
Dispositions de sécurité
Avant de mettre en service la monobrosse, veuillez absolument lire ces instructions de service et les tenir toujours à portée de main.
La monobrosse doit uniquement être utilisée par des personnes initiées à son utilisation et expressément désignées pour cela.
Attention!
La monobrosse n'est pas destinée à traiter des surfaces susceptibles de dégager des poussières et liquides nocifs pour la santé. La monobrosse ne doit pas être passée sur des marches d'escaliers!
Attention!
La monobrosse ne doit jamais être passée sur des câbles électriques. Danger de décharges de courant! Généralités
L'utilisation de la monobrosse est réglementée par les
dispositions nationales en vigueur.
Outre les instructions de service et les réglementations relatives à la prévention des accidents en vigueur dans le pays d'utilisation, il convient d'observer les règles techniques reconnues pour des travaux effectués dans les règles de l'art et en toute sécurité. Toute utilisation constituant un risque pour la sécurité est interdite.
L'utilisation de la monobrosse sur des voies publiques et rues est interdite.
Utilisation conforme aux dispositions
Les monobrosses sont toutes exclusivement réservées à une utilisation à l'intérieur de bâtiments. Une utilisation autre est considérée comme non conforme. Le fabricant décline toute responsabilité pour les dommages en résultant ; le risque est exclusivement supporté par l'utilisateur. Une utilisation de la monobrosse conformément aux fins auxquelles elle est destinée implique aussi le respect des conditions de service, d'entretien et de maintenance prescrites par le fabricant. Les prescriptions de prévention des accidents correspondantes ainsi que les règles techniques de sécurité et de travail générales reconnues sont à respecter. Des modifications apportées à la machine excluent la responsabilité du fabricant pour les dommages en résultant. Avant d'utiliser la machine, les revêtements de sol doivent être contrôlés pour savoir s'ils conviennent à ce procédé de nettoyage ! Il doit être tenu compte de la compression des surfaces en présence de sols à élasticité ponctuelle, p. ex. dans les halls de sport ! Le fabricant n'est pas responsable des endommagements de l'appareil et du revêtement à nettoyer liés à l'utilisation de brosses et produits de nettoyage inadéquats.
Responsabilité en matière de produit
L'attention de l'utilisateur est expressément attirée sur le fait que les monobrosses doivent uniquement être utilisées conformément aux fins auxquelles elles sont destinées. Au cas où les monobrosses ne pourraient pas être employées conformément aux dispositions, leur utilisation se fera sous l'entière responsabilité de l'utilisateur. Toute responsabilité du fabricant expire dans ce cas.
Sources de dangers
À l'arrêt de la monobrosse, le groupe de brosses doit immédiatement être mis hors service pour ne pas endommager les revêtements de sol. Si la monobrosse est transportée dans des ascenseurs, les consignes d'utilisation respectivement en vigueur ainsi que les prescriptions de sécurité – et notamment la portance – sont à observer.
Poste de travail
Le poste de travail se trouve derrière la monobrosse.
Personnel autorisé pour l'entretien
La monobrosse doit uniquement être entretenue et maintenue par des personnes en possession d'autorisations professionnelles et légales.
Produits de nettoyage
Les consignes de danger du fabricant sont à observer lors de l'utilisation de produits de nettoyage et d'entretien ; le cas échéant, le port de lunettes et de vêtements de protection s'impose.
N'utiliser que des produits de nettoyage non combustibles, peu moussants et ne contenant pas de substances nocives pour la santé.
L'attention est expressément attirée sur les risques liés à l'utilisation de substances facilement inflammables, combustibles, toxiques, nocives pour la santé, caustiques ou irritantes.
Première mise en service
La livraison, l'instruction sur les prescriptions de sécurité, l'utilisation et la maintenance ainsi que la première mise en service sont assurées généralement par notre spécialiste autorisé.
Si ce n'est pas le cas, l'exploitant est lui-même responsable de l'instruction de son personnel.
Mise en service/fonctionnement
A respecter: Le voltage de l'objet à nettoyer doit correspondre à celui indiqué sur la plaquette signalétique de la monobrosse.
Instructions de montage
La tête du moteur et le timon sont livrés emballés séparément.
Débloquez tout d'abord les vis à six pans creux sur le groupe de réglage du manche (17).
Introduisez ensuite légèrement le timon (7) jusqu'à la butée dans le groupe de réglage du manche (17).
Ajustez la poignée du timon (1) parallèlement aux roulettes (9) de manière que la face ouverte du boîtier de la partie supérieure du manche (3) soit dirigée vers l'arrière.
Resserrez ensuite les vis à six-pannes creux.
Enroulez le câble électrique (18) sur la poignée du timon (a) et sur le crochet à câble (8).
Que faut-il faire avant l'utilisation
Saisissez la poignée du timon (1) des deux mains et basculez la monobrosse jusqu'à ce qu'elle repose sur les deux roulettes (A).
Roulez ensuite la monobrosse jusqu'à son lieu d'utilisation et branchez le câble électrique à une prise de courant.
Déposez au sol l'accessoire (11), la Brosse ou le plateau avec le pad.
Rebasculez la monobrosse sur ses roulettes et déplacez-la sur la Brosse (ou le plateau) jusqu'à ce que l'étoile d'entraînement et la bride de la Brosse coïncident. Placez la machine sur la Brosse (B).
Rabattez ensuite le levier de réglage du manche (5) et amenez le timon (7) en position de travail. Vos deux bras sont alors légèrement étirés vers le bas (C).
Ajustez la machine à l'horizontale sur l'élément de travail (brosse ou plateau), actionnez le verrouillage du commutateur (4) et actionnez légèrement le commutateur du moteur de la brosse (2).
L'accessoire se met en place automatiquement.
Voici comment utiliser la machine:
Actionnez le commutateur du moteur de la roue (2) (à droite ou à gauche). Le moteur démarre.
Si vous soulevez légèrement le timon (7), la machine se déplace vers la droite (D).
Si vous comprimez le timon vers le bas, la machine se
déplace vers la gauche (D).
Si vous maintenez le timon en position centrale, la machine travaille sur place.
Voici ce qu'il faut faire après l'utilisation :
Relevez la poignée de réglage du manche (5) et amenez le timon (7) en position verticale.
Basculez ensuite la monobrosse sur ses roulettes de roulement (9) et actionnez brièvement le commutateur du moteur de la Brosse (2). L'accessoire (11) se détache automatiquement.
Retirez la fiche secteur de la prise de courant et enroulez le câble électrique (18) sur la poignée du timon (1) et sur le crochet à câble (8).
Nettoyage de base facile:
La monobrosse est équipée des accessoires suivants pour le nettoyage de base:
Réservoir à liquide (13)
Brosse à frotter (11) ou plateau à pad noir (19).
Fixez le réservoir sur le dispositif d'accrochage (14).
Poussez le flexible d'écoulement (12) sur la tubulure d'acheminement d'eau (16).
Remplissez le réservoir (13). Mettez ensuite en place la brosse ou le plateau avec le pad.
Réglez l'alimentation en liquide avec le levier du réservoir (15) en le relevant vers le haut.
L'eau sale est aspirée section par section avec un aspirateur d'eau.
Shampooinage - fond et rationnel
La machine est équipée des accessoires suivants pour le shampooinage:
- Réservoir à liquide; Brosse de shampoooinage Perlon 0,3 ou pad Sapur pour revêtements textiles.
Les opérations de travail sont similaires à celles du nettoyage de base.
Mettez la machine en marche avec larosse de shampoooinage à sec.
Dosez peu de liquide jusqu'à ce que les poils soient saturés de mousse.
Passez la monobrosse à brosse rotative de gauche à droite ou vice-versa. La machine est aussitôt ensuite guidée de la même manière dans le sens contraire avec un chevauchement correspondant à env. un quart de la largeur de travail (E).
Guidez alors la machine en décrivant une spirale sur les surfaces de travail pré-shampooonnées. Les deux bandes de travail sont saisies sur toute la largeur (F).
Lors du shampooingage, il est très recommandé d'aspirer immédiatement la mousse souillée section par section avec un aspirateur d'eau.
Instructions de montage pour le réservoir de pulvérisation
Montez le dispositif de retenue de la canette de pulvérisation sur le timon (7) avec le support dirigé vers le haut et vers la gauche vue du côté commande (G).
Accrochez la canette de pulvérization avec le timon dans le dispositif de retenue et basculez ce dernier vers l'arrière jusqu'à ce que le dispositif d'arrêt sphérique se mette en place.
Poussez ensuite l’étrier-ressort sur le groupe de réglage du manche (7).
Vous pouvez mettre la boîte en place à gauche ou à droite (H).
Placer le flexible articulé et rotatif dans le sens que vous souhaitez.
Nettoyage
Pour le nettoyage, équipez notre machine des accessoires suivants:
- Réservoir de pulvérisation, plateau pour pads, pad jaune-marron ou vert pour Low Speed ou réservoir de pulvérisation, plateau pour pads, pad rouge pour High Speed.
Remplissez la canette de pulvérisation avec le produit souhaité.
Équipez le plateau d'un pad.
Mettez la machine en marche.
Le produit de nettoyage est pulvérisé sur le sol si vous actionnez plusieurs fois le levier manuel se trouvant sur le réservoir de pulvérisation. Commencez immédiatement le nettoyage jusqu'à ce que l'éclat souhaité soit obtenu.
Nous recommandons dérailler la surface en petites sections successives.
La machine convient parfaitement au nettoyage avec des dispersions polymères. Les propriétés d'utilisation et la résistance de l'enduction restent réservées. Les stries et rayures peuvent être facilement éliminées.
Polissage
Pour polir une surface, équipez votre monobrosse avec les accessoires suivants:
- Plateau pour pads, pad blanc pour High Speed.
Équipez le plateau d'un pad.
Mettez la machine en marche.
Service
Si une réparation s'avérait nécessaire, veillez-vous à vous adresser à votre grossiste ou à l'un des ateliers de service.
Une assistance rapide et professionnelle vous sera offerte.
Attention! Cette machine est uniquement destinée à une utilisation sur des surfaces planes avec une pente maximale de 2%.
Attention! Cette machine n'est pas destinée à être utilisée sur des voies publiques ou rues.
Prescriptions de maintenance - respectez absolument les consignes suivantes:
L'entraînement doit être mis hors service et la monobrosse doit être débranchée avant de la nettoyer et de l'entretenir, avant de remplacer des pièces ou avant de convertir la machine à une autre fonction.
Le câble de branchement secteur ne doit pas être endommagé en passant dessus, en l'écrasant, en le distordant ou autre.
Contrôler régulièrement si le cable de branchement secteur présente des endommagements.
La machine ne doit pas être utilisée si le câble de branchement secteur n'est pas en parfait état.
N'utilisez pas de câbles de branchement secteur ou de branchement sur l'appareil autres que ceux indiqués par le fabricant.
Lors du remplacement des connections des câbles de branchement secteur ou de branchement sur l'appareil, la protection contre les projections d'eau et la résistance mécanique doit être garantie.
Lors du transport de la machine dans des ascenseurs, le manche/le timon doivent être positionnés à la verticale pour éviter qu'ils restent accrochés aux parois de la cage d'ascenseur.
La sécurité contre un rabattement se fait automatiquement par le dispositif de réglage breveté du timon.
Seuls les produits de vaporisation et de nettoyage appropriés à l'utilisation de la monobrosse doivent être utilisés.
N'utilisez en aucun cas des substances légèrement inflammables, combustibles, toxiques, nocives pour la santé, caustiques ou irritantes.
Les remise en état, y compris l'assemblage des conduites à produit de vaporisation et flexibles, doivent uniquement être effectués par des services après-vente agréés ou par du personnel expérimenté dans ce domaine et initié à toutes les prescriptions de sécurité importantes.
Stockage
Si la monobrasse n'est pas utilisée, elle doit être rangée au sec et à des conditions ambiantes normales (pas en dessous de 0°C).
\section*{Caractéristiques techniques}
| SD 43-165 | SD 43-400 | SDM 43-180 | SDM 43-450 | SDM 43-DUO | SDM 43-900/1500 | SDM 53-1500 | |
| Moteur à courant alternatif | 230/50 | 230/50 | 230/50 | 230/50 | 230/50 | 230/50 | 230/50 |
| Puisance nominale absorbée | 1000 | 1100 | 1200 | 1500 | 1200-1500 | 1800 | 1800 |
| 5,6 | 5,7 | 5,2 | 6,5 | 5,2/8,1 | 7,2 | 7,2 | |
| Vitesse de rotation (t/mn) | 165 | 400 | 180 | 450 | 190/380 | 900/1500 | 1500 |
| Brosse (mm) | 430 | 430 | 430 | 430 | 430 | 430 | 530 |
| Hauteur de travail (mm) | 250 | 250 | 330 | 330 | 330 | 130/320 | 130/320 |
| Poids (kg) | 30 | 31 | 36 | 40 | 40 | 44 | 46 |
| Classe de protection | I/IPx4 | I/IPx0 | I/IPx4 | I/IPx0 | I/IPx4 | I/IPx0 | I/IPx0 |
| Commande par couroie | X | X | X | X | X | XX | |
| Handle vibration level m/s2 | 1,05 | 1,05 | 1,05 | 1,05 | 1,05 | 1,05 | 1,05 |
Sous réserve de modifications techniques
Je soussigné certifie que les modèles ci-dessus sont fabriqués conformément aux directives et normes suivantes.
Sevety
EN 60335-1:2002+am; EN60335-2-67:2003
EN ISO 11202:1997; EN ISO 5349-1:2002
EN ISO 11202:1995; EN ISO 5349-1:2001
EMC:
EN 55014-1:00+AI; EN 61000-3-2:2001
EN 61000-3-3:94+am; EN 55014-2:97+am
EN 61000-6-3:2002;
EMF:
EN 50366:03
Comment éliminer ce produit (déchets d'équipements électriques et électroniques)
(Applicable dans les pays de l'Union Européenne et aux autres pays européens disposant de systèmes de collecte sélective)
Ce symbole sur le produit ou sa documentation indique qu’il ne doit pas être éliminé en fin de vie avec les autres déchets ménagers. L’élimination incontrôlée des déchets pouvant porter préjudice à l’environnement ou à la santé humaine, veuillez le séparer des autres types de déchets et le recycler de façon responsable. Vous favoriserez ainsi la réutilisation durable des ressources matérielles. Les particuliers sont invités à contacter le distributeur leur ayant vendu le produit ou à se renseigner auprès de leur mairie pour savoir où et comment ils peuvent se débarrasser de ce produit afin qu’il soit recyclé en respectant l’environnement.
Les entreprises sont invitées à contacter leurs fournisseurs et à consulter les conditions de leur contrat de vente. Ce produit ne doit pas être éliminé avec les autres déchets commerciaux.
