GEBRUIKSAANWIJZING BA 751 C NILFISK

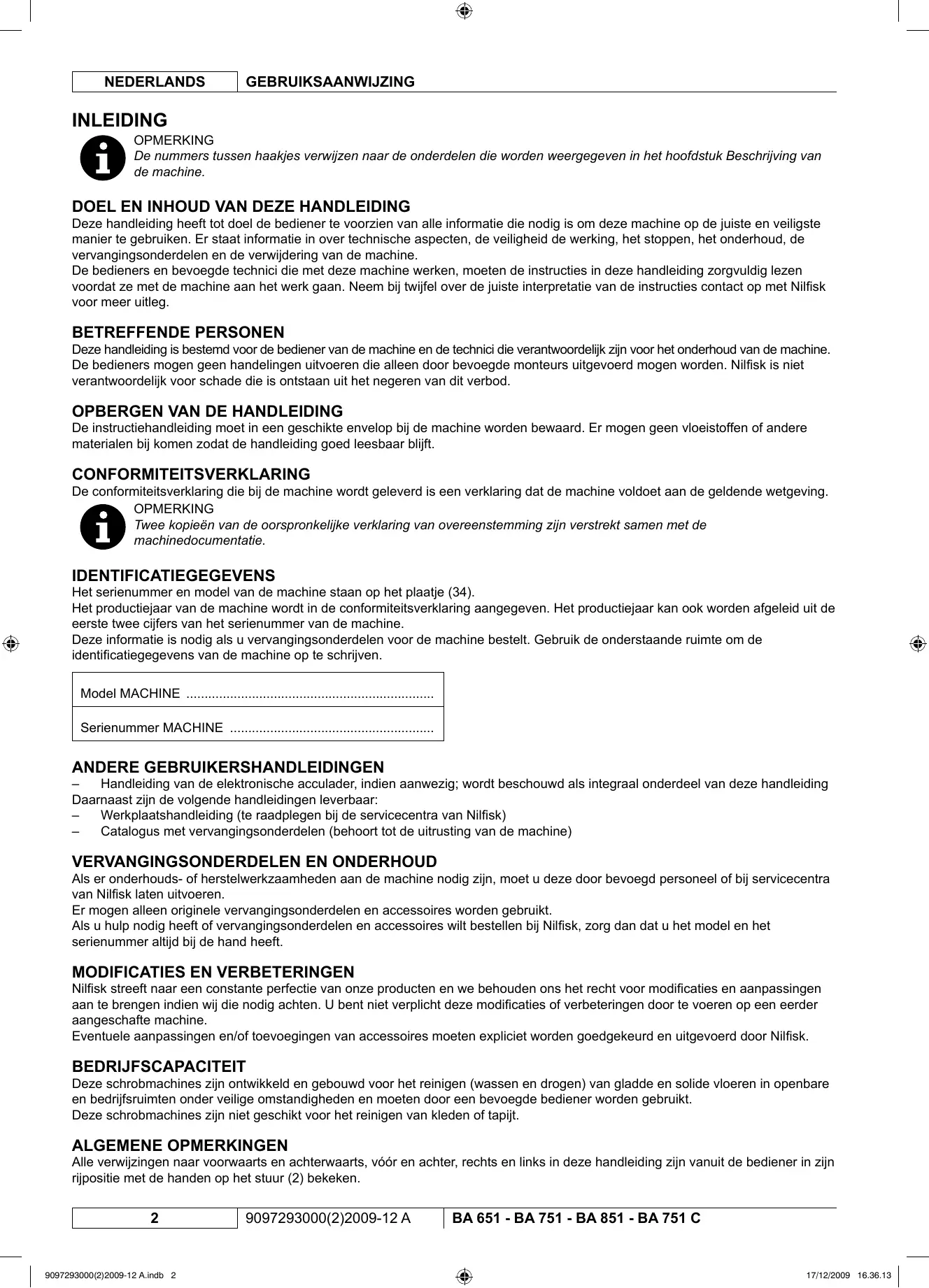

17/12/2009 16.36.12 NEDERLANDS GEBRUIKSAANWIJZING INLEIDING OPMERKING De nummers tussen haakjes verwijzen naar de onderdelen die worden weergegeven in het hoofdstuk Beschrijving van de machine.

DOEL EN INHOUD VAN DEZE HANDLEIDING

Deze handleiding heeft tot doel de bediener te voorzien van alle informatie die nodig is om deze machine op de juiste en veiligste manier te gebruiken. Er staat informatie in over technische aspecten, de veiligheid de werking, het stoppen, het onderhoud, de vervangingsonderdelen en de verwijdering van de machine. De bedieners en bevoegde technici die met deze machine werken, moeten de instructies in deze handleiding zorgvuldig lezen voordat ze met de machine aan het werk gaan. Neem bij twijfel over de juiste interpretatie van de instructies contact op met Nilfisk voor meer uitleg. BETREFFENDE PERSONEN Deze handleiding is bestemd voor de bediener van de machine en de technici die verantwoordelijk zijn voor het onderhoud van de machine. De bedieners mogen geen handelingen uitvoeren die alleen door bevoegde monteurs uitgevoerd mogen worden. Nilfisk is niet verantwoordelijk voor schade die is ontstaan uit het negeren van dit verbod.

OPBERGEN VAN DE HANDLEIDING

De instructiehandleiding moet in een geschikte envelop bij de machine worden bewaard. Er mogen geen vloeistoffen of andere materialen bij komen zodat de handleiding goed leesbaar blijft. CONFORMITEITSVERKLARING De conformiteitsverklaring die bij de machine wordt geleverd is een verklaring dat de machine voldoet aan de geldende wetgeving. OPMERKING Twee kopieën van de oorspronkelijke verklaring van overeenstemming zijn verstrekt samen met de machinedocumentatie. IDENTIFICATIEGEGEVENS Het serienummer en model van de machine staan op het plaatje (34). Het productiejaar van de machine wordt in de conformiteitsverklaring aangegeven. Het productiejaar kan ook worden afgeleid uit de eerste twee cijfers van het serienummer van de machine. Deze informatie is nodig als u vervangingsonderdelen voor de machine bestelt. Gebruik de onderstaande ruimte om de identificatiegegevens van de machine op te schrijven. Model MACHINE .................................................................... Serienummer MACHINE ........................................................ ANDERE GEBRUIKERSHANDLEIDINGEN Handleiding van de elektronische acculader, indien aanwezig; wordt beschouwd als integraal onderdeel van deze handleiding Daarnaast zijn de volgende handleidingen leverbaar: Werkplaatshandleiding (te raadplegen bij de servicecentra van Nilfisk) Catalogus met vervangingsonderdelen (behoort tot de uitrusting van de machine)

VERVANGINGSONDERDELEN EN ONDERHOUD

Als er onderhouds- of herstelwerkzaamheden aan de machine nodig zijn, moet u deze door bevoegd personeel of bij servicecentra van Nilfisk laten uitvoeren. Er mogen alleen originele vervangingsonderdelen en accessoires worden gebruikt. Als u hulp nodig heeft of vervangingsonderdelen en accessoires wilt bestellen bij Nilfisk, zorg dan dat u het model en het serienummer altijd bij de hand heeft.

MODIFICATIES EN VERBETERINGEN

Nilfisk streeft naar een constante perfectie van onze producten en we behouden ons het recht voor modificaties en aanpassingen aan te brengen indien wij die nodig achten. U bent niet verplicht deze modificaties of verbeteringen door te voeren op een eerder aangeschafte machine. Eventuele aanpassingen en/of toevoegingen van accessoires moeten expliciet worden goedgekeurd en uitgevoerd door Nilfisk. BEDRIJFSCAPACITEIT Deze schrobmachines zijn ontwikkeld en gebouwd voor het reinigen (wassen en drogen) van gladde en solide vloeren in openbare en bedrijfsruimten onder veilige omstandigheden en moeten door een bevoegde bediener worden gebruikt. Deze schrobmachines zijn niet geschikt voor het reinigen van kleden of tapijt. ALGEMENE OPMERKINGEN Alle verwijzingen naar voorwaarts en achterwaarts, vóór en achter, rechts en links in deze handleiding zijn vanuit de bediener in zijn rijpositie met de handen op het stuur (2) bekeken.

Volg bij het verwijderen van de verpakking de instructies op de verpakking zorgvuldig op. Controleer bij aflevering van de machine zorgvuldig of de verpakking en de machine niet zijn beschadigd tijdens het transport. Als u beschadigingen heeft aangetroffen, bewaart u de verpakking dan zoals u deze van de transporteur heeft ontvangen. Neem onmiddellijk contact op met de transporteur om een verzoek tot schadevergoeding in te vullen. Controleer of de uitrusting van de machine overeenkomt met de volgende lijst:

1. Technische documentatie:

• Bedienershandleiding van de schrobmachine
• Handleiding van de elektronische acculader (indien aanwezig)
• Catalogus met vervangingsonderdelen van de schrobmachine

2. 1 stekker voor de acculader (op machines zonder acculader)

3. 2 smeltzekeringen

VEILIGHEID De volgende symbolen worden gebruikt om mogelijk gevaarlijke situaties aan te geven. Lees deze informatie altijd aandachtig door en neem de nodige voorzorgsmaatregelen om personen en voorwerpen te beschermen. Samenwerking met de bediener is van essentieel belang om ongelukken te voorkomen. Geen enkel preventieplan ter voorkoming van ongevallen is effectief zonder de volledige medewerking van de persoon die direct verantwoordelijk is voor de werking van de machine. De meeste ongevallen die zich binnen een bedrijf, op de werkvloer of op locatie voordoen, worden veroorzaakt door het niet naleven van enkele elementaire veiligheidsmaatregelen. Een oplettende en voorzichtige bediener is de beste garantie tegen ongevallen en is het meest effectief in elk preventieplan. GEBRUIKTE SYMBOLEN GEVAAR! Dit symbool geeft een gevaar met mogelijk dodelijk afloop voor de bediener aan. LET OP! Dit symbool geeft een mogelijk risico op letsel voor personen of schade aan voorwerpen aan. WAARSCHUWING! Dit symbool geeft een waarschuwing of opmerking aan over de werking van de sleutel of de gebruiksfuncties. Lees de blokken tekst die met dit symbool zijn gemarkeerd zorgvuldig door. OPMERKING Dit symbool geeft een opmerking aan over de werking van de sleutel of van de gebruiksfuncties. ADVIES Dit geeft aan dat de bedienershandleiding moet worden geraadpleegd voordat er een handeling wordt uitgevoerd. ALGEMENE INSTRUCTIES Hierna volgen waarschuwingen en specifieke aandachtspunten om mogelijke schade aan de machine of letsel bij personen te voorkomen. GEVAAR! – Als er reinigings- of onderhoudswerkzaamheden moeten worden uitgevoerd, onderdelen moeten worden vervangen of functies moeten worden omgezet, dan moet de stekker van de accu eerst worden losgekoppeld en moet de contactsleutel worden verwijderd. – Deze machine mag alleen worden gebruikt door personen die op de juiste manier zijn geïnstrueerd over het gebruik ervan. De machine mag niet worden gebruikt door kinderen of mensen met een handicap. – Zorg dat er geen vonken, vlammen of brandende materialen bij de accu in de buurt kunnen komen. Bij normaal gebruik van de machine kunnen er explosieve gassen vrij komen. – Wanneer u in de buurt van elektrische onderdelen werkt, verwijder dan al uw sieraden. – Werk nooit onder een omhoog gebrachte machine als deze niet voldoende wordt ondersteund door veiligheidssteunen. – Gebruik deze machine niet in ruimten waar schadelijke, gevaarlijke, ontvlambare en/of explosieve stoffen, vloeistoffen of dampen aanwezig zijn: deze machine is niet geschikt voor het verzamelen van schadelijke stof. – Bij het opladen van de accu’s kan het bijzonder explosieve waterstofgas vrijkomen. Houd de tanks geopend als de accu wordt opgeladen en voer de handelingen alleen uit in een goed geventileerde ruimte en uit de buurt van open vuur. BA 651 - BA 751 - BA 851 - BA 751 C 9097293000(2)2009-12 A.indb 3 9097293000(2)2009-12 A

17/12/2009 16.36.13 NEDERLANDS GEBRUIKSAANWIJZING LET OP! – Lees voordat u onderhouds- of reparatiewerkzaamheden aan de machine uitvoert alle instructies zorgvuldig door. – Voordat u de acculader gebruikt, moet u controleren of de frequentie en de spanning op het typeplaatje van de machine overeenkomen met de spanning van het stroomnet. – Gebruik de kabel van de acculader niet om de machine te trekken of te vervoeren en gebruik de kabel niet als handgreep. Zorg dat de kabel van de acculader niet klem kan komen te zitten in een deur en trek de kabel niet over scherpe oppervlakken of randen. Rijd niet met de machine over de kabel van de acculader. – Houd de kabel van de acculader uit de buurt van warme oppervlakken. – Gebruik de machine niet als de kabel van de acculader en de stekker beschadigd zijn. Als de machine niet correct functioneert, beschadigd is, buiten heeft gestaan of in het water is gevallen, moet u de machine naar een servicecentrum brengen. – Laat de machine niet onbemand en aangesloten op het stroomnet staan om het risico van branden, elektrische schokken of letsel te verminderen. Ontkoppel voordat u onderhoudswerkzaamheden uitvoert de kabel van de acculader van het stroomnet. – Tijdens het opladen van de accu’s mag er niet gerookt worden. – Verwijder de contactsleutel (waar aanwezig) om ongeautoriseerd gebruik van de machine te voorkomen. – Wanneer de machine onbeheerd wordt achtergelaten, moet de machine zodanig worden beveiligd dat hij niet kan gaan bewegen. – Zorg altijd dat de machine niet in de zon, regen of andere weersomstandigheden staat, zowel in werking als bij stilstand. Plaats de machine op een beschermde, droge plaats: deze machine mag alleen worden gebruik onder droge omstandigheden; hij mag niet onder vochtige omstandigheden worden gebruikt of opgeslagen. – Sluit voordat u de machine gebruikt alle afdekkingen en/of kleppen. – Laat de machine niet als speelgoed gebruiken. Let bijzonder goed op wanneer u in de buurt van kinderen aan het werk bent. – Gebruik de machine niet voor andere doeleinden dan vermeld in deze handleiding. Gebruik alleen accessoires die door Nilfisk worden aanbevolen. – Neem alle nodige voorzorgsmaatregelen om te voorkomen dat haar, sieraden en losse kledingstukken vast komen te zitten in de bewegende delen van de machine. – Gebruik de machine niet op oppervlakken met een grotere hellingshoek dan aangegeven op de machine. – Gebruik de machine niet in bijzonder stoffige ruimten. – Let er bij het gebruik van de machine op dat er zich geen mensen of voorwerpen in het werkgebied van de machine bevinden. – Stoot niet tegen kasten of stellingen, zeker als de kans bestaat dat er voorwerpen kunnen omvallen. – Zet geen vloeistoffen op de machine, gebruik de beker- en blikjeshouder. – De temperatuur moet bij gebruik van de machine tussen de 0°C en +40°C liggen. – De temperatuur moet bij opslag van de machine tussen de 0°C en +40°C liggen. – De vochtigheidsgraad moet tussen 30% en 95% liggen. – Volg bij gebruik van reinigingsmiddelen voor het reinigen van de vloeren de instructies en waarschuwingen op de etiketten van de flessen. – Draag handschoenen en andere geschikte beschermingsmiddelen voordat u reinigingsmiddelen hanteert. – Gebruik de machine niet als vervoermiddel. – Laat de borstels niet werken als de machine stilstaat om schade aan de vloer te voorkomen. – Gebruik bij brand een poederbrandblusser. Gebruik geen water. – Verwijder de beschermingsdelen van de machine nooit met de hand; hou u nauwkeurig aan de instructies voor normaal onderhoud. – Zorg dat er geen voorwerpen door de openingen komen. Wanneer de openingen zijn verstopt, mag de machine niet worden gebruikt. Houd de openingen van de machine vrij van stof, draden, haren of andere vreemde stoffen die de luchtstroom kunnen verminderen. – Verwijder of verander geen plaatjes van de fabrikant op de machine. – Als de machine tijdens onderhoud wordt geduwd (geen accu’s, accu’s losgekoppeld, etc.), rijd dan nooit harder dan 4 km/u. – Deze machine is niet geschikt voor gebruik op straat of openbare wegen. – Wees voorzichtig als de machine bij vriestemperaturen wordt gebruikt. Het water in de vuilwatertank of de slangen kan bevriezen en de machine ernstig beschadigen. – Gebruik alleen borstels en pads die bij de machine worden geleverd en die in de bedieningshandleiding wordt gespecificeerd. Het gebruik van andere borstels of pads kan de veiligheid in gevaar brengen. – Als u afwijkingen in de werking van de machine vermoedt, controleer dan of deze niet worden veroorzaakt door gebrek aan dagelijks onderhoud. Als dat niet het geval is, roept u de hulp in van bevoegd personeel of van een bevoegd servicecentrum.

• abnormale lekkage van schuim of water vertoont
• bloot is gesteld aan de weersomstandigheden terwijl hij was geopend
• nat is geworden of in het water is gevallen moet u de machine onmiddellijk uitschakelen en contact opnemen met een geautoriseerd servicecentrum van Nilfisk of een gekwalificeerde monteur. – Vraag bij vervanging van onderdelen om ORIGINELE vervangingsonderdelen bij een bevoegde leverancier en/of bevoegde detailhandelaar. – Uit veiligheidsoverwegingen en voor een correcte werking van de machine moet het onderhoud dat in het betreffende hoofdstuk in deze handleiding wordt aangegeven voor bevoegd personeel of bij een servicecentrum worden uitgevoerd. – Lees voordat u onderhouds- of reparatiewerkzaamheden aan de machine uitvoert alle instructies zorgvuldig door. – Was de machine niet met directe waterstralen, een hogedrukspuit of met bijtende materialen. – Laat de machine als hij wordt afgedankt niet onbemand staan vanwege de giftige en/of schadelijke materialen (accu, olie, etc.). Deze moeten volgens de voorschriften naar de daarvoor bestemde verzamelplaatsen worden gebracht (zie het hoofdstuk Verwijdering).

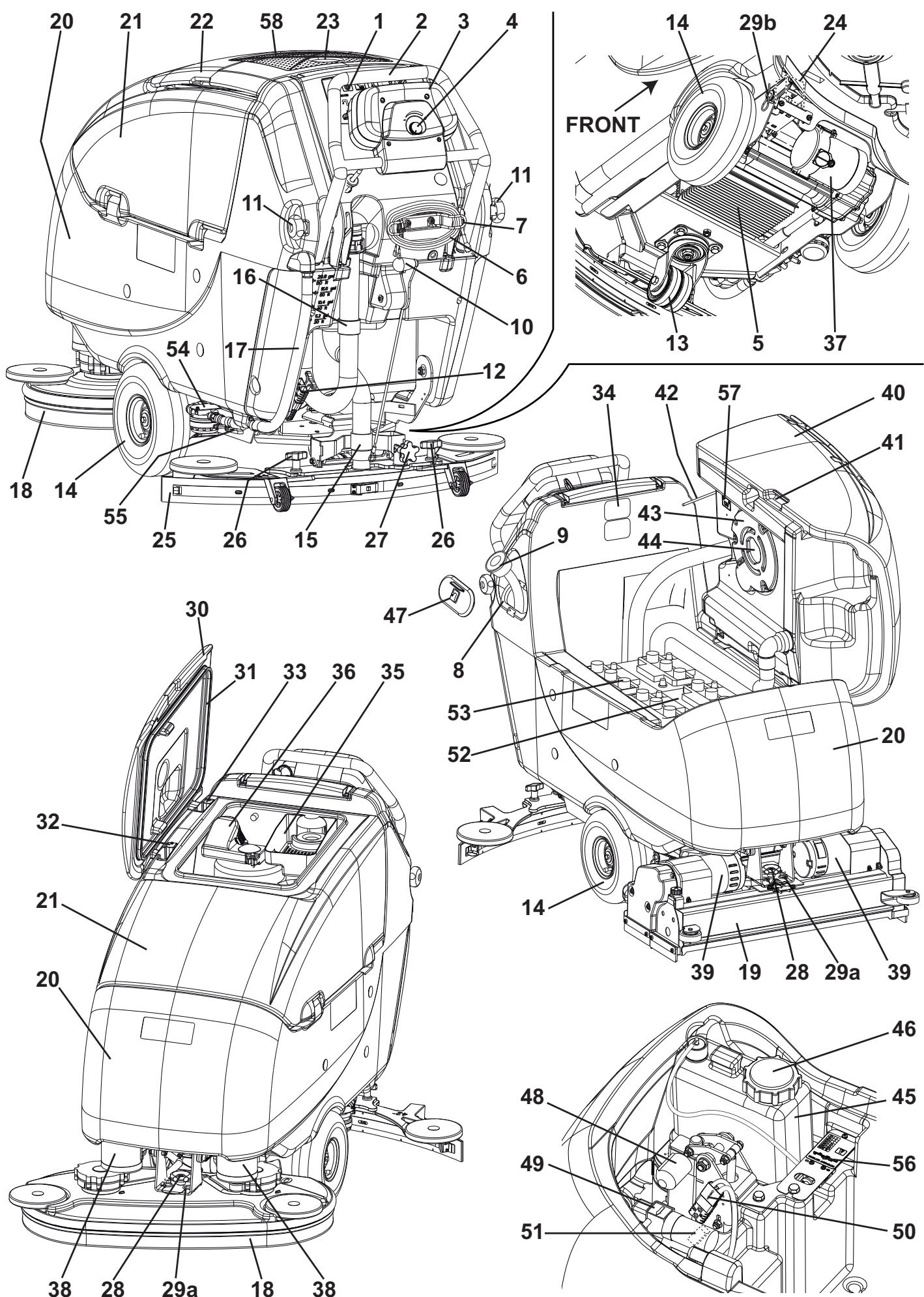

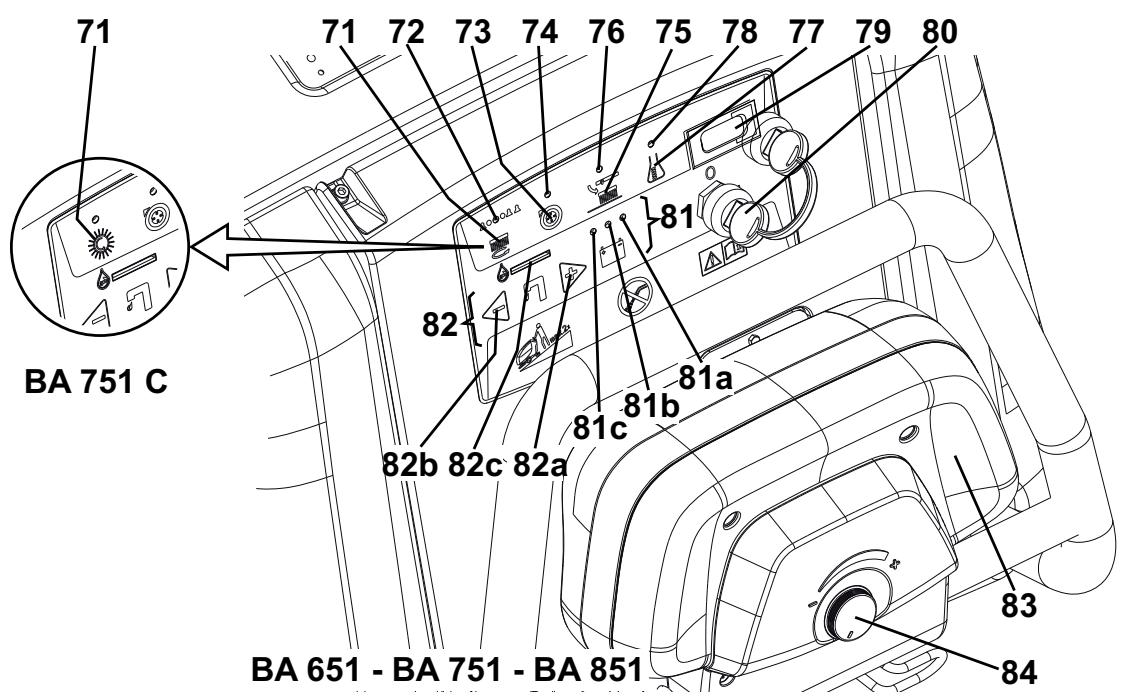

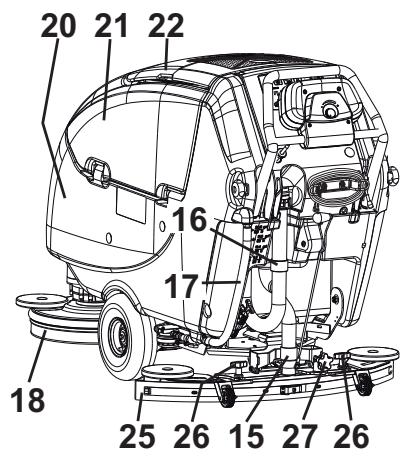

Bedieningspaneel In hoogte verstelbaar stuur Rijbediening Snelheidsregelaar Acculader (optioneel) Kabel acculader (optioneel) Kabelsteun acculader (optioneel) Vulmond voor het bijvullen van het reinigingsmiddel/ schoon water

9. Uittrekbare slang voor het bijvullen van het water

10. Hendel voor de stand omhoog/omlaag van de trekker

11. Knoppen voor instelling van hoek stuurwiel

12. Aansluitstekker (rood) voor accu. Deze stekker fungeert

ook als elektrische NOODknop om alle functies meteen te stoppen.

13. Sturend achterwiel

14. Aangedreven voorwielen

15. Aanzuigslang van de trekker

16. Uitlaatslang voor vuil water

17. Peil- en aftapslang voor reinigingsmiddel/schoon water

18. Schrobdek borstelhouder met twee borstels/padhouder

19. Schrobdek borstelhouder met twee cilindrische borstels

20. Tank voor reinigingsmiddel/schoon water

26. Bevestigingswieltjes trekker

27. Stelwieltje van de trekker

28. Wieltje voor bevestiging/loskoppelen schrobdek

29a. Veiligheidssplitpen schrobdek 29b. Splitpen voor hendel schrobdek BA 651 - BA 751 - BA 851 - BA 751 C 9097293000(2)2009-12 A.indb 5

Afdekking vuilwatertank (geopend) Pakking van afdekking tank Beweegbaar plaatje voor bevestiging afdekking Vast plaatje voor bevestiging afdekking (niet verwijderen!) Plaatje met serienummer / technische gegevens / conformiteitsmarkering Bakfilter voor vuilwatertank Aanzuigrooster met automatische sluiting (drijvend) Motor aandrijfsysteem Motor borstel/padhouder Motor cilindrische borstel Vuilwatertank (geopend) Handgreep voor omhoog brengen tank Blokkeerkabel voor tank omhoog Afdekking motor voor aanzuigsysteem Geluidsfilter motor voor aanzuigsysteem Reinigingsmiddeltank (*) Vuldop voor reinigingsmiddeltank (*) Dop voor afsluiten vulmond Motor voor het omhoog/omlaag brengen schrobdek Waterpomp (*) Stekker (rood) voor aansluiting schrobdek borstel-/ padhouder Stekker (wit) voor aansluiting van houder cilindrische borstel Accu’s Accudoppen Filter voor reinigingsmiddel/schoon water Kraantje voor reinigingsmiddel/schoon water Referentietabel voor dosering reinigingsmiddel (*) Aansluitschema voor accu’s Documentenvakje (optioneel) Pomp reinigingsmiddel (*) Alleen voor machines met EDS™ (ECO Dosage Solution) (optioneel) 9097293000(2)2009-12 A

9097293000(2)2009-12 A.indb 6 9097293000(2)2009-12 A BA 651 - BA 751 - BA 851 - BA 751 C 17/12/2009 16.36.15 GEBRUIKSAANWIJZING NEDERLANDS BEDIENINGSPANEEL

71. Schakelaar voor omhoog/omlaag brengen schrobdek

borstelhouder/padhouder/houder cilindrische borstel Als deze 1 seconde wordt ingedrukt, wordt de extra druk ingeschakeld (alleen voor BA 651 - BA 751 - BA 851)

72. Controlelampje schakelaar:

• schrobdek borstelhouder/padhouder/houder cilindrische borstel omhoog/omlaag (groen lampje)
• extra druk (rood lampje) (alleen voor BA 651 - BA 751 - BA 851)

73. Schakelaar aanzuigsysteem

74. Lampje van schakelaar voor aanzuigsysteem

75. Schakelaar voor loskoppeling borstels/padhouder

76. Lampje van schakelaar voor loskoppeling borstels/

77. Schakelaar reinigingsmiddel en afstelling toevoer (*)

78. Controlelampje schakelaar reinigingsmiddel en afstelling

81. Indicator voor de laadstatus van de accu’s

81a. Lampje voor volle accu’s (groen) 81b. Lampje voor halfvolle accu’s (geel) 81c. Lampje voor lege accu’s (rood)

82. Schakelaars voor afstelling van toevoer spoelwater

82a. Schakelaar voor toenemen toevoer 82b. Schakelaar voor afnemen toevoer 82c. Indicator voor toevoer spoelwater

83. Rijbediening voor voorwaartse/achterwaartse beweging

84. Snelheidsregelaar voor voorwaartse/achterwaartse

Alleen voor machines met EDS™ (ECO Dosage Solution) (optioneel)

P100173B ACCESSOIRES / OPTIES Naast de onderdelen van de standaarduitvoering kan de machine worden uitgerust met de volgende accessoires, op basis van het gebruik van de machine:

2. Elektronische acculader

3. Borstels en cilindrische borstels van ander materiaal dan het standaardmateriaal

4. Pads van ander materiaal dan van de standaardpads

5. Schrobdek met 2 borstels/padhouder van 24” en trekker van 33”

6. Rubbers van de trekker van polyurethaan

7. EDS™ (ECO Dosage Solution)

8. Voor- en achterwielen van verschillend materiaal

10. Uittrekbare slang voor het bijvullen van het reinigingsmiddel/schoon water

Neem voor meer informatie over de hierboven genoemde optionele accessoires contact op met uw leverancier. BA 651 - BA 751 - BA 851 - BA 751 C 9097293000(2)2009-12 A.indb 7 9097293000(2)2009-12 A

Capaciteit van tank met reinigingsmiddel/ schoon water 85 liter Inhoud vuilwaterreservoir 85 liter Instelling in procenten voor reinigingsmiddel EDS™ (ECO Dosage Solution) Diameter voorwielen op vaste as 0,25% ÷ 3% 267 mm Specifieke druk op de vloer van de voorwielen 1,9 N/mm2 Specifieke druk op de vloer van de achterwielen 1,5 N/mm2 Diameter sturende achterwielen 100 mm Vermogen van motor voor aanzuigsysteem 420 W Vermogen van motor voor aandrijfsysteem 200 W Snelheid aandrijving (variabel) van 0 tot 5,6 km/u Maximale hellingshoek 2% (1°) Geluidsdruk op het oor van de bestuurder (ISO 11201, ISO 4871) (LpA) 58 dB(A) ± 3 dB(A) Geluidsvermogen geproduceerd door de machine (ISO 3744, ISO 4871) (LwA) 62 dB(A) Trillingsniveau op de arm van de bestuurder (ISO 5349-1) < 2,5 m/s2 Standaardaccu’s (4 x 6 V) 180 Ah@5h Afmeting accuruimte (breedte x lengte x hoogte) 375 x 355 x 615 mm Druk van circuit van aanzuigsysteem

Breedte machine zonder trekker

748 mm Gewicht zonder accu’s, met lege reservoirs 860 mm 167 kg Maximaal gewicht met accu’s (maximale capaciteit) en volle tanks 463 kg Vermogen borstelmotor 2 x 400 W Draaisnelheid van borstels 220 toeren/min. Druk van borstels/padhouder met extra druk uitgeschakeld 30,5 kg 32 kg Druk van borstels/padhouder met extra druk ingeschakeld 48,5 kg 50 kg

Optioneel model Technische eigenschappen met schrobdek van houder voor cilindrische borstels BA 751 C (2 cilindrische borstels) Model Breedte reinigingsvlak 710 mm Afmetingen cilindrische borstel (diameter x lengte) Offset rechts/links schrobdek borstels 145 x 690 mm 91/91 mm Hoogte van grond voor schrobdek van houder cilindrische borstels in ruststand 60 mm Breedte van de trekker 889 mm Lengte machine (maximaal) Breedte machine zonder trekker Gewicht zonder accu’s, met lege reservoirs Maximaal gewicht met accu’s (maximale capaciteit) en volle tanks Vermogen borstelmotor 785 mm 167 kg 468 kg 2 x 600 W Draaisnelheid van cilindrische borstels Druk van cilindrische borstels BA 651 - BA 751 - BA 851 - BA 751 C 9097293000(2)2009-12 A.indb 9

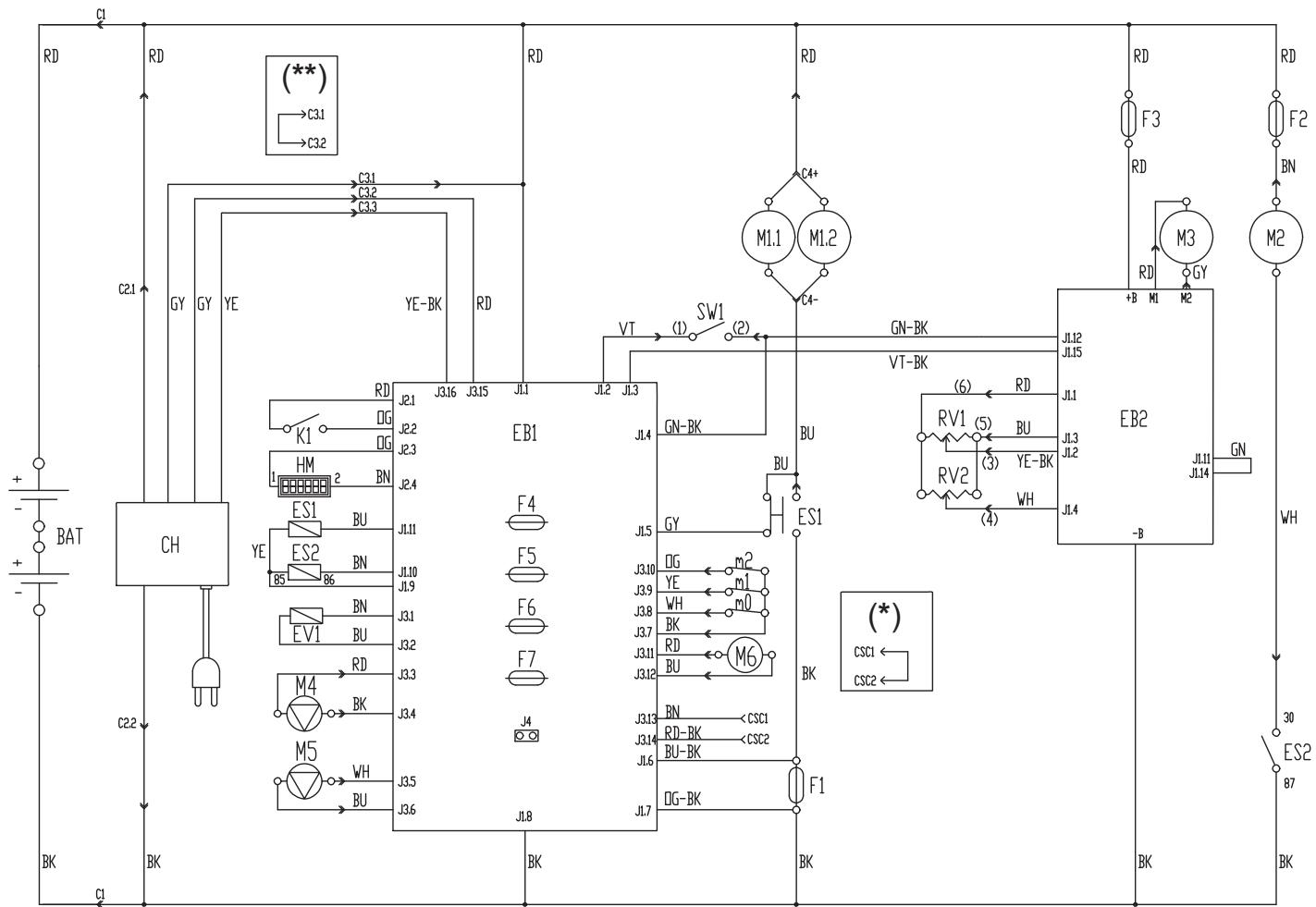

Accu’s 24 V Accustekker Hoofdstekker acculader Secundaire stekker acculader Stekker schrobdek Acculader (optioneel) Secundaire stekker voor schrobdek van houder voor CSC cilindrische borstels EB1 Elektronische installatie functies EB2 Elektronische installatie aandrijfsysteem ES1 Schakelaars motoren borstels ES2 Relais aanzuigsysteem EV1 Magneetklep Zekering schrobdek Zekering aanzuigsysteem Zekering aandrijfsysteem Zekering signaleringscircuit Zekering ontkoppeling borstels/padhouder Zekering pompen Zekering stelmotor Urenteller (optioneel) Contactsleutel M1.1,2 Motoren borstels/padhouder Motor aanzuigsysteem Motor aandrijfsysteem Waterpomp (optioneel)

RV1 RV2 SW1 Pomp reinigingsmiddel (optioneel) Motor stelmotor Microschakelaar stand 0 aandrijfmechanisme Microschakelaar stand 1 aandrijfmechanisme Microschakelaar stand 2 aandrijfmechanisme Potentiometer snelheid Potentiometer maximale snelheid Microschakelaar voor toestemming borstels/aandrijfsysteem

Alleen voor machines met schrobdek voor houder voor cilindrische borstels (**) Alleen voor machines zonder interne acculader Kleurcodering

Zwart Blauw Bruin Groen Grijs Oranje Roze Rood Paars Wit Geel

9097293000(2)2009-12 A.indb 10 9097293000(2)2009-12 A BA 651 - BA 751 - BA 851 - BA 751 C 17/12/2009 16.37.10 GEBRUIKSAANWIJZING NEDERLANDS GEBRUIK LET OP! Op de machine zijn enkele plaatjes aangebracht met de volgende woorden: – GEVAAR – LET OP – WAARSCHUWING – ADVIES Bij het lezen van deze handleiding moet de bediener de betekenis van de symbolen op deze plaatjes goed kennen. Dek de plaatjes niet af en vervang ze onmiddellijk als ze beschadigd zijn. CONTROLE / VOORBEREIDINGEN VOOR ACCU’S OP EEN NIEUWE MACHINE LET OP! De elektrische onderdelen van deze machine kunnen ernstig beschadigd raken als de accu’s niet op de juiste manier worden gemonteerd en aangesloten. De accu’s mogen alleen door bevoegd personeel worden gemonteerd. Stel op basis van het geselecteerde type accu (WET of GEL) de elektronische installatie voor de functies in. Controleer voordat u de accu’s monteert of ze niet beschadigd zijn. Ontkoppel de stekker van de accu’s en de acculader. Wees altijd bijzonder voorzichtig met de accu’s. Bevestig de beschermkapjes van de accupolen die bij de machine worden geleverd. De machine kan worden voorzien van: een accu van 24 V twee accu’s van 12 V vier accu’s van 6 V aangesloten op basis van het schema uit Afb. 1. 24 V 12 V

12 V Afbeelding 1 P100175 De machine kan op een van de volgende manieren worden geleverd: A) Met accu’s (WET of GEL) op de machine gemonteerd, klaar voor gebruik

1. Controleer of de accu’s via de stekker (12) op de machine zijn aangesloten.

2. Steek de contactsleutel (80) in het contact en draai deze in stand ‘I’.

Als het groene lampje (81a) gaat branden, zijn de accu’s klaar voor gebruik. Als het gele (81b) of het rode lampje (81c) gaat branden, moeten de accu’s worden opgeladen (zie de procedure in het hoofdstuk Onderhoud). B) De accu’s (WET) zijn op de machine gemonteerd, maar bevatten geen elektrolyt

1. Open de afdekking (22) en controleer of de vuilwatertank (21) leeg is. Leeg deze anders met de aftapslang (16).

2. Pak de handgreep (41) vast en breng voorzichtig de tank (40) omhoog.

3. Verwijder de doppen (53) van de accu’s (52).

LET OP! Het loodzwavelzuur is zeer corrosief dus wees bijzonder voorzichtig. Als de vloeistof in contact komt met de huid of de ogen, spoel dan overvloedig uit met water en raadpleeg een arts. De accu’s moeten worden gevuld in een goed geventileerde ruimte. Draag werkhandschoenen.

4. Vul de cellen van de accu’s met loodzwavelzuur voor accu’s (densiteit van 1,27 op 1,29 kg bij 25°C) aan de hand van de instructies in de gebruikershandleiding van de accu. De juiste hoeveelheid loodzwavelzuur staat in de handleiding van de accu’s.

5. Om beschadiging aan de te behandelen vloer te voorkomen kunt u het water en loodzwavelzuur dat na het opladen boven

op de accu blijft liggen met een doek wegvegen.

6. Laat de accu’s enkele minuten staan en vul de cellen daarna met loodzwavelzuur aan de hand van de instructies in de

gebruikershandleiding van de accu’s.

7. Laad de accu’s op (zie de procedure in het hoofdstuk Onderhoud).

De accu’s worden niet meegeleverd

1. Schaf de juiste accu’s aan (Zie het onderdeel Technische eigenschappen).

2. Raadpleeg voor keuze en montage een gekwalificeerde leverancier.

3. Stel op basis van het geselecteerde type accu (WET of GEL) de machine in aan de hand van de instructies in het

betreffende deel. BA 651 - BA 751 - BA 851 - BA 751 C 9097293000(2)2009-12 A.indb 11 9097293000(2)2009-12 A

Open de afdekking (22) en controleer of de vuilwatertank (21) leeg is. Leeg deze anders met de aftapslang (16). Pak de handgreep (41) vast en breng voorzichtig de tank (40) omhoog. Monteer de accu’s. Instelling van het type accu Op basis van het gekozen type accu (WET of GEL) stelt u de elektronische installatie van de machine, door als volgt te werk te gaan: 4. Zet de contactsleutel (80) op ‘I’ en controleer de huidige instelling door in de eerste paar seconden na het inschakelen van de machine het aantal keren dat de lampjes (81a), (81b), (81c) knipperen te tellen, aan de hand van de volgende tabel: INSTELLING

4 keer knipperen rood lampje (81c) WET

4 keer knipperen groen lampje (81a) GEL-AGM

4 keer knipperen geel lampje (81b) GEL type EXIDE®

2 keer knipperen rood lampje (81c) WET

2 keer knipperen groen lampje (81a) GEL-AGM

2 keer knipperen geel lampje (81b) GEL type EXIDE® LAADSTROOM STANDARD BEPERKT (zie opmerking) Als de instelling moet worden gewijzigd, gaat u te werk zoals in de volgende punten wordt beschreven. Schakel de machine uit door de contactsleutel (80) op ‘0’ te zetten. Druk de schakelaars (71) en (73) tegelijkertijd in en houd ze ingedrukt. Draai de contactsleutel (80) daarna naar ‘I’. Laat de schakelaars (71) en (73) binnen 8 seconden na het starten van de machine los. Druk binnen 3 seconden nog een keer kort op de schakelaar (73) om naar de volgende instelling te gaan (van 1 tot 6 op volgorde). OPMERKING Tijdens het uitvoeren van punten 8 en 9 worden de instellingen in de tabel ook op de indicator (82c) weergeven (1e LED van links brandt = instelling 1, 2e LED van links brandt = instelling 2, etc.). OPMERKING Gebruik als er accu’s met minder capaciteit dan 160Ah@5h (zie bij twijfel de documentatie van de accu’s) worden gebruikt de laadstroom BEPERKT via de instellingen 4, 5 of 6 uit de tabel, op basis van het type gemonteerde accu, om oververhitting van de accu’s tijdens het opladen te voorkomen. Accu’s opladen

10. Laad de accu’s op (zie de procedure in het hoofdstuk Onderhoud).

P100172B LET OP! Telkens als u de machine wilt starten met de contactsleutel (80) in stand ‘I’ wilt zetten, moet u eerst controleren of er geen vreemde voorwerpen tussen het schrobdek (18 of 19) en het uitstekende deel van de tanks zitten die het eventueel omhoog brengen van het schrobdek kunnen belemmeren. Deze controle is nodig als de machine is uitgeschakeld zonder dat het schrobdek omhoog is gezet. Bij het opnieuw starten van de machine gaat het schrobdek automatisch omhoog. LET OP! Voordat u de schakelaar voor het omlaag/omhoog brengen van het schrobdek (71) gebruikt, moet u eerst controleren of er geen vreemde voorwerpen tussen het schrobdek (18 of 19) en het uitstekende deel van de tanks zitten die het eventueel omhoog brengen van het schrobdek kunnen belemmeren. Montage/demontage van het schrobdek voor borstels/padhouder of voor schrobdek voor houder voor cilindrische borstel Op de machine kan eenvoudig zowel het schrobdek van de borstelhouder/padhouder (18) als het schrobdek voor de borstelhouder met cilindrische borstels (19) worden gemonteerd/verwijderd. Zie voor de montage/vervanging de betreffende procedure in het deel Onderhoud. OPMERKING Als het schrobdek wordt gemonteerd/gedemonteerd, kan het nodig zijn ook het type trekker te veranderen, zodat de breedtes overeenkomen. Zie voor de juiste aankoppeling van het schrobdek op de trekker het deel Montage van de trekker. BA 651 - BA 751 - BA 851 - BA 751 C 9097293000(2)2009-12 A.indb 13 9097293000(2)2009-12 A

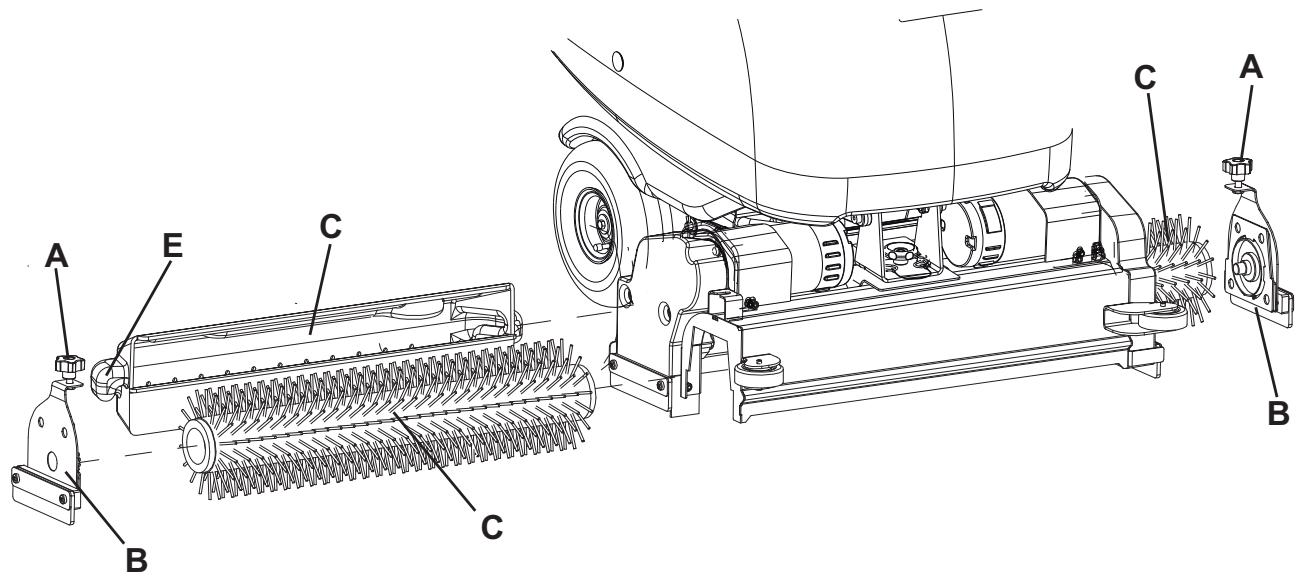

17/12/2009 16.37.11 NEDERLANDS GEBRUIKSAANWIJZING Montage/demontage van de borstels/padhouder (voor BA 601(*) / BA 651 / BA 751 / BA 851)

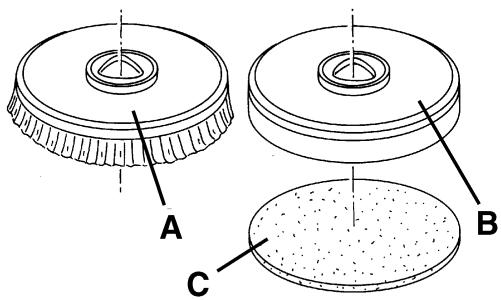

Bij machines waarop het betreffende schrobdek is gemonteerd, kunnen zowel de borstels (A, Afb. 2) als de padhouders (B) met pad (C) worden gemonteerd, afhankelijk van de uit te voeren werkzaamheden op de vloer. Steek de contactsleutel (80) in het contact en draai deze in stand ‘I’. Zet de snelheidsregelaar (84) op de laagste stand door deze tegen de klok in te draaien. Plaats de borstels (A) of de padhouders (B) onder het schrobdek (18). Breng het schrobdek op de borstels/padhouder omlaag door de schakelaar (71) in te drukken. Druk op het paneel voor start/stop (83) om de borstels/padhouder aan te koppelen en laat daarna weer los. Herhaal eventueel de handeling totdat de borstels/padhouder aankoppelen. LET OP! Draai de snelheidsregelaar (84) linksom om de machine op minimaal toerental te zetten. Druk het paneel (83) niet helemaal in omdat de machine dan in beweging kan komen. Wanneer u de borstels/padhouder wilt loskoppelen, hoeft u het paneel slechts licht in te drukken waardoor alleen de motor van de borstels/padhouder wordt geactiveerd.

Wanneer u de borstels/padhouder wilt verwijderen, moet het schrobdek omhoog worden gebracht door de schakelaar (71) in te drukken. Druk daarna op de schakelaar (75) en wacht totdat de borstels/padhouder tot op de vloer zijn gedaald. Zet de contactsleutel (80) in de stand ‘0’.

Optioneel model Afbeelding 2 S311334 Beschikbare typen borstels Modellen van 305 mm voor BA 601(*) Modellen van 330 mm voor BA

Modellen van 355 mm voor BA

Modellen van 430 mm voor BA

Optioneel model Handleiding voor toepassing van de borstels/pads Modellen MIDLITE GRIT 180 MIDGRIT 240 PROLENE PROLITE UNION MIX Algemene reiniging: Beton Terrazzovloeren Keramiektegels/breukstenen Marmer Vinyltegels Rubberen tegels Polijsten: Rubberen tegels Marmer Vinyltegels

9097293000(2)2009-12 A.indb 14 9097293000(2)2009-12 A BA 651 - BA 751 - BA 851 - BA 751 C 17/12/2009 16.37.24 GEBRUIKSAANWIJZING NEDERLANDS De cilindrische borstels monteren/verwijderen (alleen voor BA 751 C)

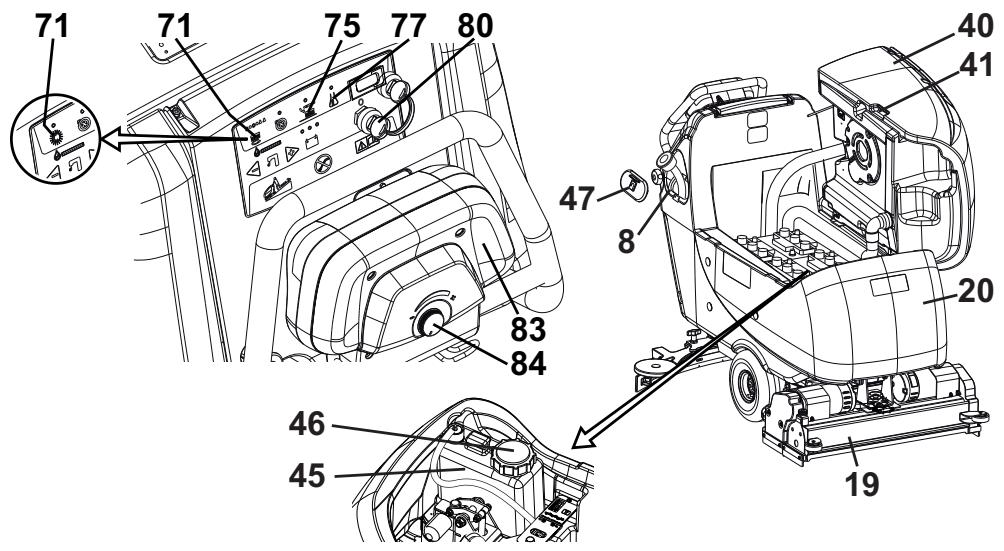

Zet de contactsleutel (80) in de stand ‘I’. Breng het schrobdek van de houders voor cilindrische borstels omhoog door de schakelaar (71) in te drukken. Zet de contactsleutel (80) in de stand ‘0’. Draai de wieltjes (A, Afb. 3) en verwijder de kleppen (B) door deze omlaag te drukken en druk uit te oefenen op de wieltjes. Monteer de cilindrische borstels (C). De cilindrische borstels kunnen aan beide kanten worden gemonteerd. Monteer de klepjes (B) en bevestig ze met de wieltjes (A). Voer punten 1 tot en met 6 om de cilindrische borstels te verwijderen.

17/12/2009 16.37.25 NEDERLANDS GEBRUIKSAANWIJZING Montage van de trekker

Monteer de trekker (25) en zet hem vast met de wieltjes (26). Sluit daarna de aanzuigslang (15) aan op de trekker. Stel de spanner met het wieltje (27) af zodat de achterste rubber over de hele lengte de vloer raakt. Handleiding voor aankoppeling van de trekkers met schrobdeks voor borstelhouder/padhouder Model Schrobdek Model trekker Schrobdek met twee borstels (18), diameter borstel 305 mm Aluminium breedte 838 mm BA 651 Schrobdek met twee borstels (18), diameter borstel 330 mm Aluminium breedte 889 mm BA 751 Schrobdek met twee borstels (18), diameter borstel 355 mm Aluminium breedte 889 mm BA 851 Schrobdek met twee borstels (18), diameter borstel 430 mm Aluminium breedte 1.067 mm BA 751 C Schrobdek met twee cilindrische borstels (19), lengte borstel 690 mm Aluminium breedte 889 mm BA 601

Optioneel model De tank met reinigingsmiddel vullen OPMERKING Wanneer de machine is voorzien van EDS™ (ECO Dosage Solution) [schakelaar (77) (optioneel)], moet er schoon water in de tank worden gegoten; giet anders reinigingsmiddel in de tank.

Verwijder de dop (47) van de vulmond (8). (Voor machines zonder EDS™ (ECO Dosage Solution)) Vul de tank (20) met een reinigingsmiddel dat geschikt is voor de uit te voeren werkzaamheden. Vul de tank niet volledig met reinigingsmiddel. Zorg dat het niveau enkele centimeters onder de rand staat. Gebruik de slang (17) als referentie. Houd u aan de verdunningsinstructies die op het label van het chemische product van het reinigingsmiddel staan. De temperatuur van het reinigingsmiddel mag niet hoger zijn dan 40°C. LET OP! Gebruik alleen vloeibare reinigingsmiddelen die weinig schuimen en niet brandbaar zijn; ze moeten geschikt zijn voor de machine. (Voor machines met EDS™ (ECO Dosage Solution)) Vul de tank (20) met schoon water met behulp van de vulmond (8). Vul de tank niet volledig met schoon water. Laat het peil tot enkele centimeters onder de rand staan. Gebruik de slang (17) als referentie. De temperatuur van het water mag niet hoger zijn dan 40°C. De tank met reinigingsmiddel vullen (voor machines met EDS™ (ECO Dosage Solution))

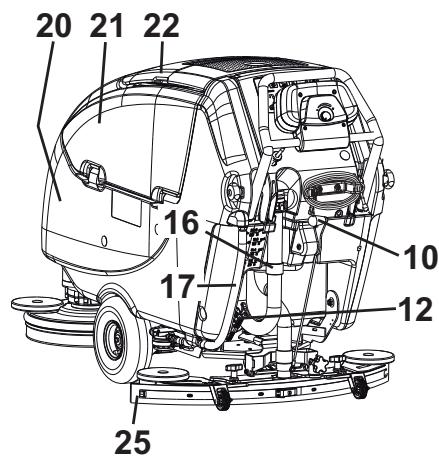

Open de afdekking (22) en controleer of de vuilwatertank (21) leeg is. Leeg deze anders met de aftapslang (16). Pak de handgreep (41) vast en breng voorzichtig de tank (40) omhoog. Open de dop (46). Vul de tank (45) met een reinigingsmiddel dat geschikt is voor de werkzaamheden (geconcentreerd reinigingsmiddel). Vul het reservoir niet volledig met reinigingsmiddel. Laat het peil tot enkele centimeters onder de rand staan. WAARSCHUWING! Gebruik alleen vloeibare reinigingsmiddelen die weinig schuimen en niet brandbaar zijn; ze moeten geschikt zijn voor de machine. OPMERKING Als het systeem nieuw, geleegd voor reiniging, etc. is, moet u wachten totdat de slangen van het EDS™ (ECO Dosage Solution) zijn gevuld voordat u de machine in gebruik neemt. U kunt het vullen van het systeem versnellen door een of meer reinigingscycli van het EDS™ (ECO Dosage Solution) uit te voeren (zie het hoofdstuk Onderhoud voor de procedure ).

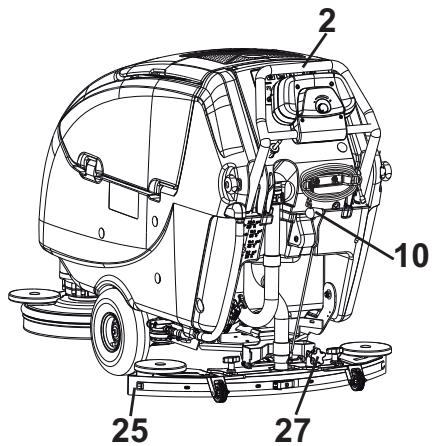

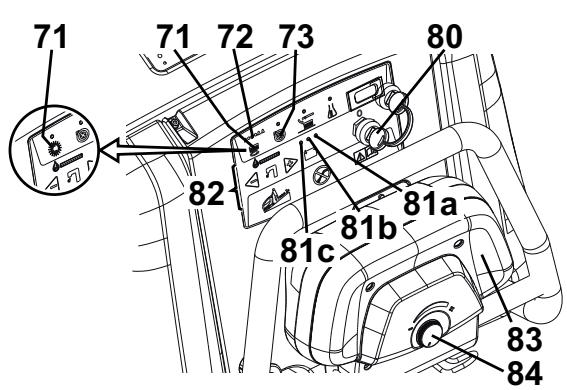

Bereid de machine voor zoals werd beschreven in het vorige deel. Steek de contactsleutel (80) in het contact en draai deze in stand ‘I’. Controleer of het groene lampje (81a) brandt (accu opgeladen). Wanneer het gele lampje (81b) of het rode lampje (81c) gaat branden, zet de contactsleutel dan op ‘0’ en laad de accu’s op (zie de procedure in het hoofdstuk Onderhoud). Zet deze op de werkplek:

• start de machine met beide handen op het stuur (2) en druk het paneel (83) naar voren voor voorwaarts en naar achteren voor achterwaarts. De maximale bewegingssnelheid is instelbaar met de regelaar (84). Breng de trekker (25) omlaag met de hendel (10). Breng het schrobdek van de borstels/padhouder omlaag door de schakelaar (71) in te drukken. Druk op de schakelaar op het aanzuigsysteem (73). Activeer de stelschakelaars voor de toevoer van het spoelwater (82) op basis van de uit te voeren reinigingswerkzaamheden. Start de reinigingswerkzaamheden en verplaats de machine zoals in punt 3. Stel de maximale snelheid eventueel in met de regelaar (84). De machine stoppen

Stop de machine door het paneel (83) los te laten. Stop het aanzuigsysteem door op de schakelaar (73) te drukken. Breng het schrobdek van de borstels/padhouder omhoog door de schakelaar (71) in te drukken. Breng de trekker (25) omhoog met de hendel (10). Controleer of de machine niet uit zichzelf kan bewegen. MACHINE IN GEBRUIK (WASSEN/DROGEN)

Start de machine zoals werd beschreven in het vorige deel. Activeer eventueel de schakelaars voor regeling van de toevoer van het spoelwater (82) op basis van de uit te voeren reinigingswerkzaamheden. Stop eventueel de machine en draai het stelwieltje voor de trekker (27) zodanig dat de achterste rubber (25) over de hele lengte de vloer raakt. WAARSCHUWING! Laat de borstels/padhouder niet ingeschakeld terwijl de machine stilstaat, met name wanneer u met de extra druk (optioneel) ingeschakeld werkt, om te voorkomen dat het oppervlak beschadigd raakt. BA 651 - BA 751 - BA 851 - BA 751 C 9097293000(2)2009-12 A.indb 17 9097293000(2)2009-12 A

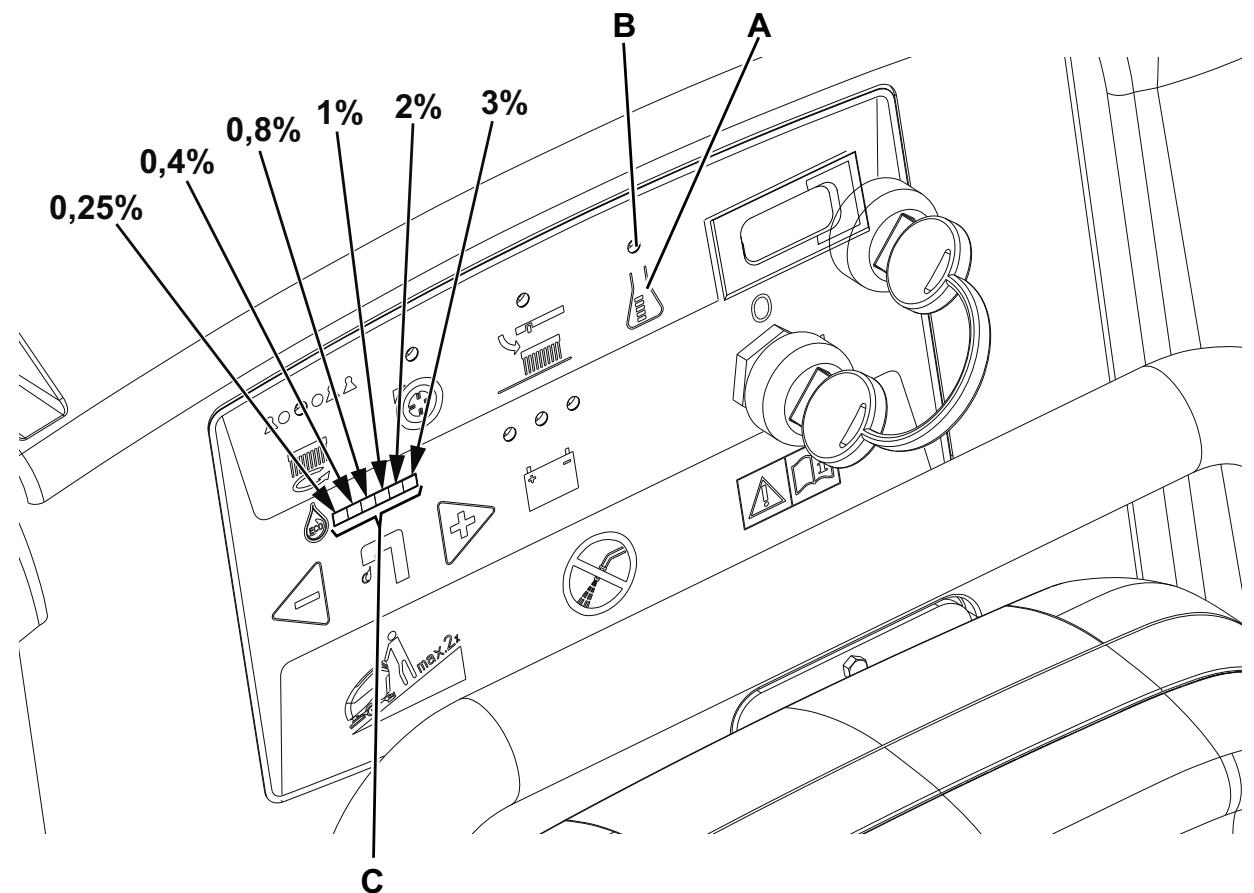

17/12/2009 16.37.26 NEDERLANDS GEBRUIKSAANWIJZING Afstelling van de toevoer van het reinigingsmiddel in het spoelwater (Voor machines met EDS™ (ECO Dosage Solution)) Ga als volgt te werk om te controleren of het percentage reinigingsmiddel dat naar het spoelwater wordt geleid juist is:

1. Druk op de schakelaar voor het reinigingsmiddel (A, Afb. 4) om te stoppen [het lampje (B) moet uit zijn].

2. Druk op de schakelaar voor het reinigingsmiddel (A). Tijdens de eerste 3 seconden van activering van de schakelaar gaat de indicator (C) branden om het percentage aan te geven, zoals in de afbeelding. Ga als volgt te werk om het percentage reinigingsmiddel dat naar het spoelwater wordt geleid aan te passen:

3. Druk op de schakelaar voor het reinigingsmiddel (A, Afb. 4) om te stoppen [het lampje (B) moet uit zijn].

4. Druk op de schakelaar voor het reinigingsmiddel (A) en houd de schakelaar ingedrukt totdat het lampje (B) gaat knipperen (na ongeveer 5 seconden). 5. Laat de schakelaar voor het reinigingsmiddel (A) los en druk de schakelaar nog een keer in om naar het volgende percentage op de indicator (C) te gaan. Herhaal de procedure totdat u de gewenste instelling hebt ingesteld. 6. Wacht totdat het lampje (B) stopt met knipperen en de brandende indicator (C) de toevoer van het spoelwater aangeeft: het nieuwe percentage is ingesteld. OPMERKING De instelling van het percentage reinigingsmiddel wordt in het geheugen opgeslagen, ook nadat de machine wordt uitgeschakeld.

Afbeelding 4 P100177

9097293000(2)2009-12 A.indb 18 9097293000(2)2009-12 A BA 651 - BA 751 - BA 851 - BA 751 C 17/12/2009 16.37.27 GEBRUIKSAANWIJZING NEDERLANDS Werken met de functie voor extra druk van de borstels/padhouder (alleen voor BA 651 - BA 751 - BA 851) Als het vuil op de vloer niet gemakkelijk loslaat, kunt u de functie voor extra druk van de borstels/padhouder gebruiken. Ga daarbij als volgt te werk: 1. Druk op de schakelaar (71) om het schrobdek voor de borstelhouder/padhouder te laten zakken zoals aangegeven in het deel ‘Starten van de machine’.

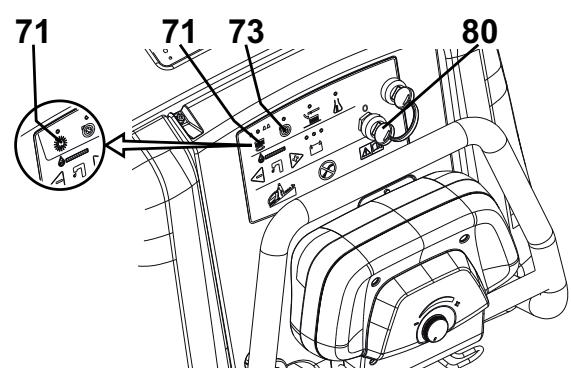

2. Houd de schakelaar (71) langer dan 1 seconde ingedrukt. Het inschakelen van de extra druk wordt aangegeven door het

lampje (72) dat van groen naar rood gaat. U kunt terugkeren naar de normale druk door de schakelaar (71) langer dan 1 seconde ingedrukt te houden. Als u het schrobdek voor de borstelhouder/padhouder omhoog wilt zetten zonder terug te keren naar de normale druk, drukt u de schakelaar (71) in en laat u hem meteen weer los. WAARSCHUWING! Als de motoren van de borstels/padhouders overbelast worden, omdat vreemde voorwerpen de beweging van de borstels/pads belemmeren of bij een erg agressieve vloer/borstels, zorgt een beveiligingssysteem dat de borstels/padhouders na ongeveer een minuut continue overbelasting stoppen. Een overbelaste toestand wordt aangegeven door drie knipperende lampjes (81a, 81b, 81c). Als de overbelasting zich voordoet tijdens werkzaamheden met de functie voor extra druk ingeschakeld, dan verlicht het systeem automatisch de druk op de borstel/padhouder door de functie voor extra druk uit te schakelen. Als de overbelasting blijft aanhouden, stoppen de borstels/padhouders. Als u het werk wilt hervatten nadat de borstel/pad is stopgezet vanwege overbelasting, moet u de machine uitschakelen en de contactsleutel (80) in stand ‘0’ zetten. Start de machine door de contactsleutel (80) op ‘I’ te zetten. Ontlading van de accu’s tijdens de werkzaamheden Zolang het groene lampje (81a) brandt, laten de accu’s de machine normaal werken. Wanneer het groene lampje (81a) uit gaat en het gele lampje (81b) gaat branden, moeten de accu’s worden opgeladen. De machine kan nu nog enkele minuten werken (afhankelijk van de eigenschappen van de gebruikte accu en de uit te voeren werkzaamheden). Wanneer het rode lampje (81c) gaat branden, werkt de machine niet meer. Na enkele seconden worden de borstels/padhouder automatisch gestopt; alleen het aanzuigsysteem en het aandrijfsysteem blijven werken, zodat eventuele natte delen van de vloer kunnen worden gedroogd en de machine naar een plaats kan worden gebracht waar de accu’s kunnen worden opgeladen. WAARSCHUWING! Als de accu’s bijna leeg zijn, mag u niet door blijven werken om schade aan de accu’s en een kortere levensduur te voorkomen. BA 651 - BA 751 - BA 851 - BA 751 C 9097293000(2)2009-12 A.indb 19 9097293000(2)2009-12 A

17/12/2009 16.37.28 GEBRUIKSAANWIJZING NEDERLANDS

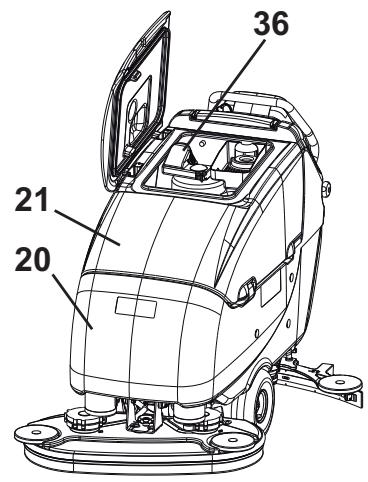

P100172C Een automatisch sluitsysteem met vlotter (36) zorgt dat het aanzuigsysteem niet meer werkt als de vuilwatertank (21) vol is. Wanneer het aanzuigsysteem wordt gestopt, merkt u dit doordat het geluidsniveau van de motor voor het aanzuigsysteem toeneemt of doordat de vloer niet meer wordt gedroogd. WAARSCHUWING! Wanneer het aanzuigsysteem per ongeluk wordt uitgeschakeld (bijvoorbeeld wanneer de vlotter eerder ingrijpt als de machine met een plotselinge beweging wordt stopgezet), kunt u het systeem weer activeren door het met de schakelaar (73) uit te schakelen, de afdekking (22) te openen en te controleren of de vlotter in het rooster (36) tot het niveau van het water is gedaald; sluit daarna de afdekking (22) en start het aanzuigsysteem weer met de schakelaar (73). Als de vuilwatertank (21) vol is, kunt u de tank als volgt legen. Tank met vuil water legen

Breng het schrobdek van de borstels/padhouder omhoog door de schakelaar (71) in te drukken. Breng de trekker (25) omhoog met de hendel (10). Breng de machine naar de aangewezen ‘verzamelzone’. Schakel de machine uit door de contactsleutel (80) op ‘0’ te zetten. Leeg de vuilwatertank met behulp van de slang (16). Vul na de werkzaamheden het reservoir met schoon water. Tank met reinigingsmiddel/schoon water legen

Voer de voorgaande punten 1 tot en met 4 uit. Leeg de tank met reinigingsmiddel met de slang (17). Vul na de werkzaamheden het reservoir met schoon water. De afvalcontainer van de cilindrische borstels legen (alleen voor schrobdek met cilindrische borstels)

Zet de contactsleutel (80) in de stand ‘I’. Breng het schrobdek van de houders voor de cilindrische borstels omlaag door de schakelaar (71) in te drukken. Schakel de machine uit door de contactsleutel (80) op ‘0’ te zetten. Verwijder met het schrobdek voor de houder van de cilindrische borstels omlaag de afvalcontainer (D, Afb. 3) door deze met de handgreep (E) zijwaarts te trekken.

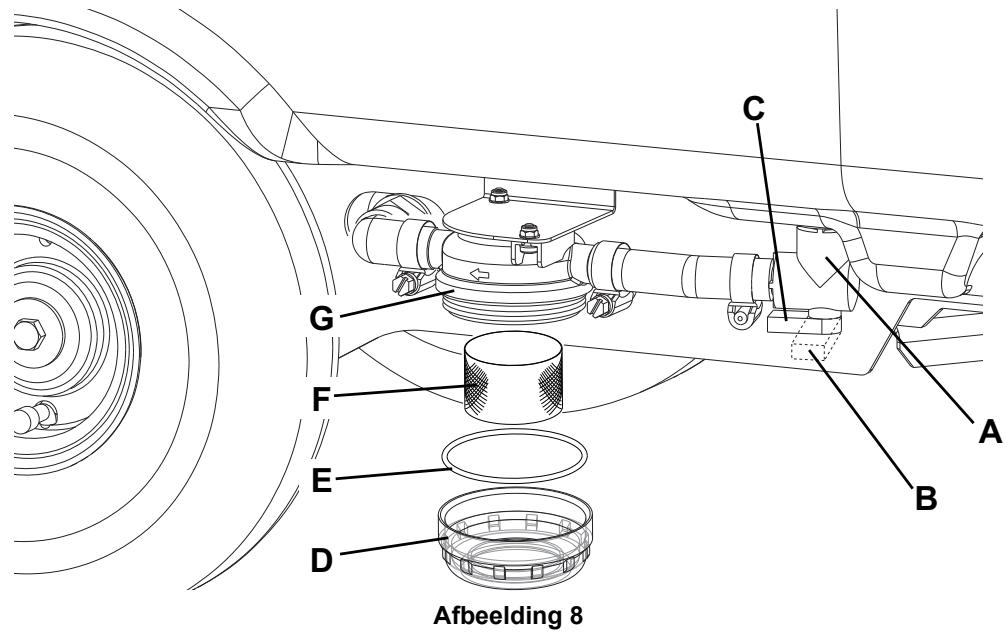

12. Leeg en spoel de afvalcontainer (D) en plaats hem terug door de interne bevestigingen weer vast te koppelen.

NA GEBRUIK VAN DE MACHINE

Als u klaar bent, moet u de volgende handelingen uitvoeren voordat u machine achterlaat:

1. Verwijder de borstels/padhouder en de cilindrische borstels aan de hand van de instructies in het betreffende deel.

2. Leeg de tanks (20 en 21) aan de hand van de specifieke delen in de handleiding.

3. Voer de onderhoudswerkzaamheden uit die na gebruik van de machine moeten worden uitgevoerd (zie het hoofdstuk

4. Zet de machine op een droge, schone plaats en houd de borstels/padhouder en de trekker gedemonteerd of omhoog.

LANGE PERIODE VAN STILSTAND

Als de machine langer dan 30 dagen niet wordt gebruikt, is het raadzaam de volgende handelingen uit te voeren:

1. Voer de handelingen uit het deel Na gebruik van de machine uit.

2. Ontkoppel de stekker van de accu’s (12).

EERSTE GEBRUIKSPERIODE Na de eerste 8 uur moet u de bevestiging van alle bevestigings- en aansluitingsorganen van de machine controleren. Controleer of de zichtbare onderdelen intact zijn en geen lekkage vertonen. BA 651 - BA 751 - BA 851 - BA 751 C 9097293000(2)2009-12 A.indb 21 9097293000(2)2009-12 A

17/12/2009 16.37.30 NEDERLANDS GEBRUIKSAANWIJZING ONDERHOUD De levensduur van de machine en de optimale veilige werking ervan worden geholpen door nauwkeurig en regelmatig onderhoud. Hieronder staat het schema voor regelmatig onderhoud. De aangegeven perioden zijn afhankelijk van de specifieke werkomstandigheden en worden bepaald door de verantwoordelijke persoon voor onderhoud. LET OP! De handelingen moeten worden uitgevoerd op een uitgeschakelde machine met ontkoppelde accu’s. Lees echter eerst aandachtig de instructies in het hoofdstuk Veiligheid door, voordat u de onderhoudswerkzaamheden uitvoert. Alle regelmatige of buitengewone onderhoudswerkzaamheden moeten worden uitgevoerd door bevoegd personeel of bij een bevoegd servicecentrum. In deze handleiding staan na het normale onderhoudsschema alleen de eenvoudigste en meest voorkomende onderhoudsprocedures. De procedures voor de onderhoudswerkzaamheden die niet in het vastgelegde onderhoudsschema staan, vindt u in de servicehandleiding, die bij de verschillende servicecentra ligt. ONDERHOUDSSCHEMA Dagelijks, na gebruik van de machine Procedure Wekelijks Maandelijks Jaarlijks Accu’s opladen Reiniging van de trekker Reiniging van de borstels/pads Reiniging van de tanks, van de bakfilter van de vuilwatertank en controle van de pakking van de afdekking Reiniging en spoelen van het EDS™-systeem - ECO Dosage Solution (optioneel) Controle en vervanging van de rubbers van de trekker Reiniging van het filter van het reinigingsmiddel Reiniging van het filter voor de motor van het aanzuigsysteem Controle van het peil van de vloeistof in de accu’s (WET) Controle van de bevestiging van schroeven en moeren (1) Controle en afstelling van de aandrijfriemen van de motoren voor de cilindrische borstels (BA 751 C) (2) Controle of vervanging van koolborstels voor de motoren van de borstels/padhouder (2) Controle of vervanging van de koolborstels van de motor van het aanzuigsysteem (2) Controle of vervanging van de koolborstels van de motor van het aandrijfsysteem (2) (1) En na de eerste 8 bedrijfsuren. (2) Onderhoud uit te voeren door een bevoegd servicecentrum van Nilfisk. CONTROLE VAN DE BEDRIJFSUREN VAN DE MACHINE (Alleen wanneer de machine is voorzien van een urenteller)

1. Zet de contactsleutel (80) in de stand ‘I’.

2. Druk op de schakelaar (73) en lees op de urenteller (79) het totaal aantal bedrijfsuren (reinigen/drogen) af dat door de machine is uitgevoerd.

3. Druk nog een keer op de schakelaar (73).

4. Zet de contactsleutel (80) in de stand ‘0’.

OPMERKING Laad de accu’s op als het gele lampje (81b) of het rode lampje (81c) gaat branden of na voltooiing van de werkzaamheden. WAARSCHUWING! Houd de accu’s altijd opgeladen, omdat de levensduur van de accu’s dan langer is. WAARSCHUWING! Als de accu’s leeg zijn, zorg dan dat ze dat niet te lang blijven, omdat de levensduur van de accu anders minder wordt. Controleer minstens een keer per week of de accu’s zijn opgeladen. LET OP! Bij het opladen van de WET-accu’s kan het bijzonder explosieve waterstofgas vrijkomen. Laad de accu alleen op in een goed geventileerde ruimte en ver van open vuur. Tijdens het opladen van de accu’s mag er niet gerookt worden. Houd de reservoirs geopend als de accu’s worden opgeladen. LET OP! Let tijdens het opladen van de accu’s goed op dat er geen vloeistof uit de accu’s loopt. Deze vloeistof is corrosief. Als de vloeistof in contact komt met de huid of de ogen, spoel dan overvloedig uit met water en raadpleeg een arts. Voorbereidende handelingen

Open de afdekking (22) en controleer of de vuilwatertank (21) leeg is. Leeg deze anders met de aftapslang (16). Zet de machine op een plaats waar de accu’s kunnen worden opgeladen. Zet de contactsleutel (80) in de stand ‘0’. Pak de handgreep (41) vast en breng voorzichtig de tank (40) omhoog. Alleen voor WET-accu’s:

• Controleer het niveau van de elektrolyt van de accu’s (52); vul het niveau eventueel bij via de doppen (53).
• Laat alle doppen (53) open als u de accu’s daarna oplaadt.
• Reinig indien nodig de bovenkant van de accu’s. Laad de accu’s op een van de volgende manieren op, afhankelijk van de aanwezigheid van een elektronische acculader (90) op de machine. Accu’s met externe acculader opladen

Controleer of de acculader geschikt is aan de hand van de instructies op het apparaat. De nominale spanning van de acculader moet gelijk zijn aan 24 V. Ontkoppel de stekker (12) van de accu’s en sluit die op de externe acculader aan. Sluit de acculader aan op het stroomnet. Na het opladen ontkoppelt u de acculader van het stroomnet en haalt u de stekker (12) los. (Alleen voor WET-accu’s): Controleer of het niveau van de elektrolyt in de accu’s correct is en sluit alle doppen (53). Sluit de stekker (12) van de accu’s weer aan op de aansluiting op de machine. Pak de handgreep (41) vast en breng voorzichtig de tank (40) omlaag. Accu’s met geïntegreerde acculader (optioneel) opladen op de machine 14. Sluit de kabel (6) van de acculader opnieuw aan op het stroomnet [de spanning en de frequentie van het stroomnet moeten overeenkomen met de waarden van de acculader, zie het plaatje (34) op de machine]. Als de acculader op het stroomnet is aangesloten, worden alle functies van de machine automatisch uitgeschakeld. Als het rode lampje (81c) brandt, betekent dit dat de acculader de accu’s oplaadt.

15. Als het groene lampje (81a) brandt, is het opladen van de accu’s voltooid.

16. Wanneer de accu’s volledig zijn opgeladen, koppelt u de kabel (6) van de acculader los van het stroomnet en bevestigt u deze in de betreffende bevestiging (7).

17. Pak de handgreep (41) vast en breng voorzichtig de tank (40) omlaag.

OPMERKING Zie voor meer informatie over de werking van de acculader (5) de betreffende handleiding. BA 651 - BA 751 - BA 851 - BA 751 C 9097293000(2)2009-12 A.indb 23 9097293000(2)2009-12 A

17/12/2009 16.37.30 NEDERLANDS GEBRUIKSAANWIJZING

REINIGING VAN DE TREKKER

OPMERKING De machine werkt alleen goed als de trekker schoon is en als de rubbers in goede staat zijn. WAARSCHUWING! Wij raden u aan werkhandschoenen te dragen als u de trekker reinigt omdat er vuil aan kan blijven hangen.

Zet de machine op een vlakke ondergrond. Zet de contactsleutel (80) in de stand ‘0’. Breng de trekker (25) omlaag met de hendel (10). Draai de wieltjes (26) los en verwijder de trekker (25). Ontkoppel de aanzuigslang (15) van de trekker. Spoel en reinig de trekker (Afb. 5). Reinig vooral de ruimten (A, Afb. 5) en de opening (B). Controleer of de voorste rubber (C) en de achterste rubber (D) heel zijn en geen sneden of scheuren vertonen. Als dat wel het geval is, moeten ze worden vervangen (zie de procedure in het volgende hoofdstuk). Monteer de trekker weer in de omgekeerde volgorde van demontage. CONTROLE EN VERVANGING VAN DE RUBBERS VAN DE TREKKER

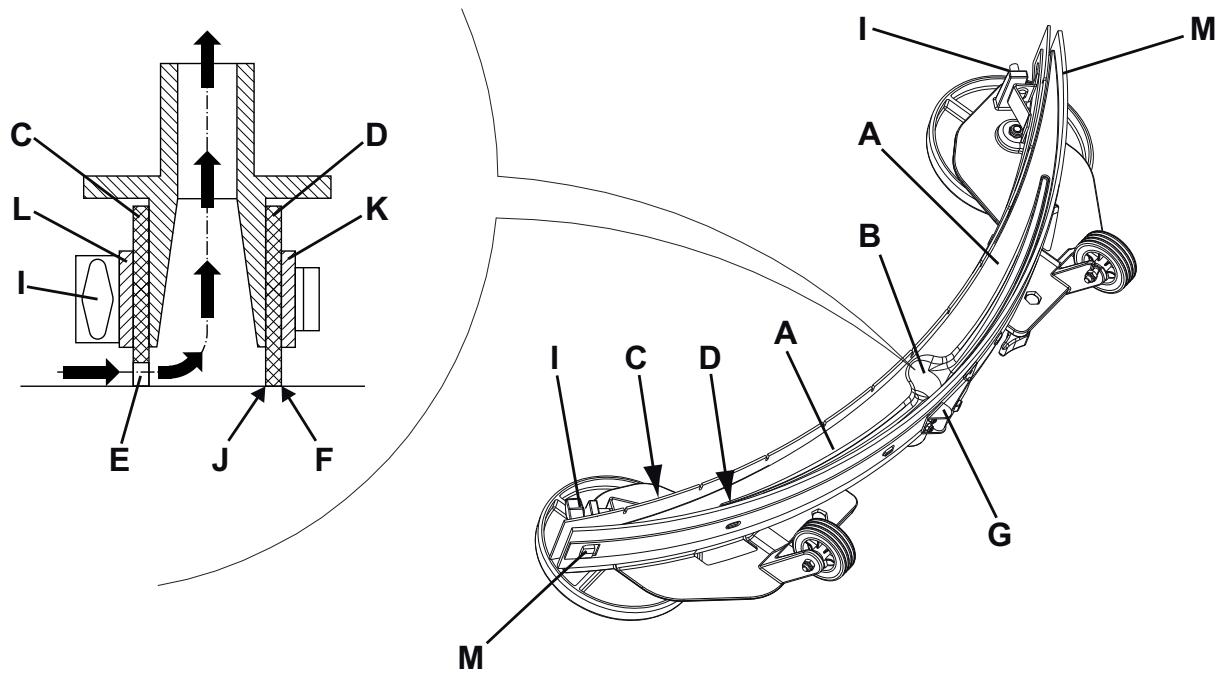

Reiniging van de trekker (Afb. 5), zie hiervoor het vorige deel. Controleer of de stroken (E) van de voorste rubber (C) en de stroken (F) van de achterste rubber (D) tegelijkertijd over de hele lengte op een vlakke ondergrond steunen. Als dat niet het geval is, moet u ze als volgt in hoogte verstellen:

• Haal de trekstang (G) los, ontkoppel de houders (M) en stel de achterste rubber (D) af; koppel de houders weer aan en monteer de trekstang.
• Draai de wieltjes (I) los en stel de achterste rubber (C) af. Draai de wieltjes daarna weer vast. Controleer of de voorste rubber (C) en de achterste ruimte (D) heel zijn en geen sneden of scheuren vertonen. Als dat wel het geval is, moeten ze worden vervangen. Dat doet u als volgt. Controleer ook of de voorste rand (J) van de achterste rubber niet is versleten. Als dat wel het geval is, kan de rubber zelf kapot gaan. Vervang deze door een van de andere drie randen die nog heel zijn. Als de andere randen ook versleten zijn, moet u de rubber vervangen. Dat doet u als volgt:
• Haal de trekstang (G) los, koppel de houders (M) los en verwijder de bevestigingsband (K); vervang of rouleer daarna de voorste rubber (D). Monteer de rubber weer in de omgekeerde volgorde van demontage.
• Draai de wieltjes (I) los en verwijder de bevestigingsband (L). Vervang daarna de voorste rubber (C). Monteer de rubber weer in de omgekeerde volgorde van demontage. Na het vervangen (of roteren) van de rubbers, moet u de hoogte ervan afstellen zoals eerder beschreven. Sluit de aanzuigslang (15) aan op de trekker. Monteer de trekker (25) en draai de wieltjes (26) vast. Stel eventueel het wieltje voor afstelling van de uitlijning van de trekker (27) af.

Afbeelding 5 P100178

WAARSCHUWING! Wij raden u aan werkhandschoenen te dragen als u de borstels/pads reinigt omdat er vuil aan kan blijven hangen.

Verwijder de borstels/pads van de machine zoals werd beschreven in het hoofdstuk Gebruik. Reinig en spoel de borstels/pads met water en reinigingsmiddel. Controleer of de borstels/pads heel zijn en niet overmatig versleten. Anders moeten ze worden vervangen. Verwijder van het schrobdek voor de houder met cilindrische borstels de afvalcontainer (D, Afb. 3) door deze met de handgreep (E) zijwaarts te trekken. Leeg en spoel de afvalcontainer (D) en plaats hem terug door de interne bevestigingen weer vast te koppelen. REINIGING VAN DE TANKS, VAN HET AANZUIGROOSTER MET VLOTTER EN CONTROLE VAN DE

Breng de machine naar de aangewezen ‘verzamelzone’. Zet de contactsleutel (80) in de stand ‘0’. Open de afdekking (A, Afb. 6). Verwijder het water uit de tanks met de slangen (16 en 17). Reinig en spoel de afdekking (A), de tanks (B en C) en het aanzuigrooster met automatische sluiting met vlotter (D) met schoon water. Koppel eventueel de steunen (E) los, open het rooster (D) en haal de vlotter (F) eruit. Reinig deze met zorg en plaats weer terug. Verwijder en reinig de bakfilter (M). Controleer of de pakking (G) van de afdekking van de tank heel is. OPMERKING De pakking (G) zorgt dat er voldoende druk wordt opgebouwd in de tank. Dat is nodig om het vuile water naar binnen te zuigen.

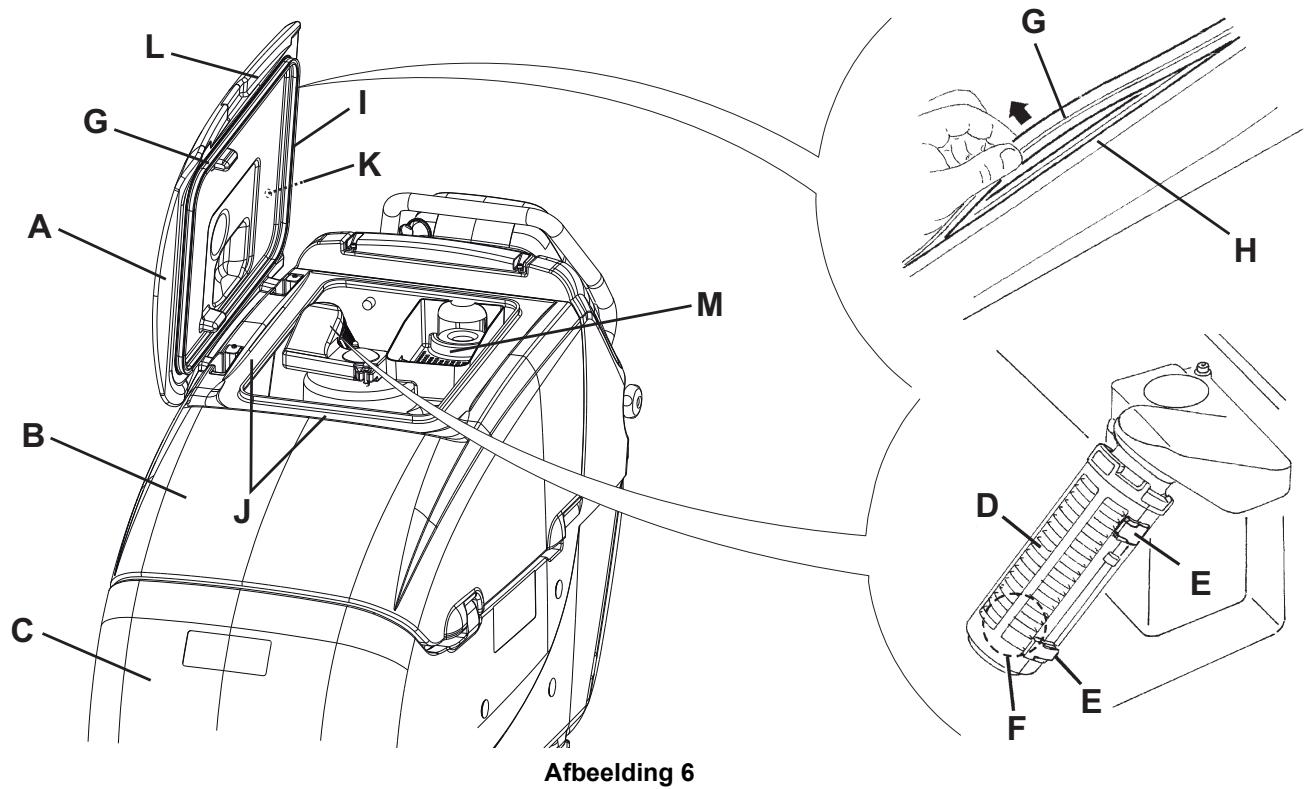

Vervang indien nodig de pakking (G) door deze uit de bevestiging (H) te halen. Als u een nieuwe pakking monteert, moet u de bevestiging (I) plaatsen zoals in de afbeelding (midden achter). Controleer of ook alle oppervlakken (J) waarmee de pakking (G) contact maakt onbeschadigd zijn en geschikt voor bevestiging van de pakking zelf. OPMERKING Via de opening (K) kan de lucht in de spouw van de afdekking worden afgevoerd, zodat de druk in de tank op peil blijft.

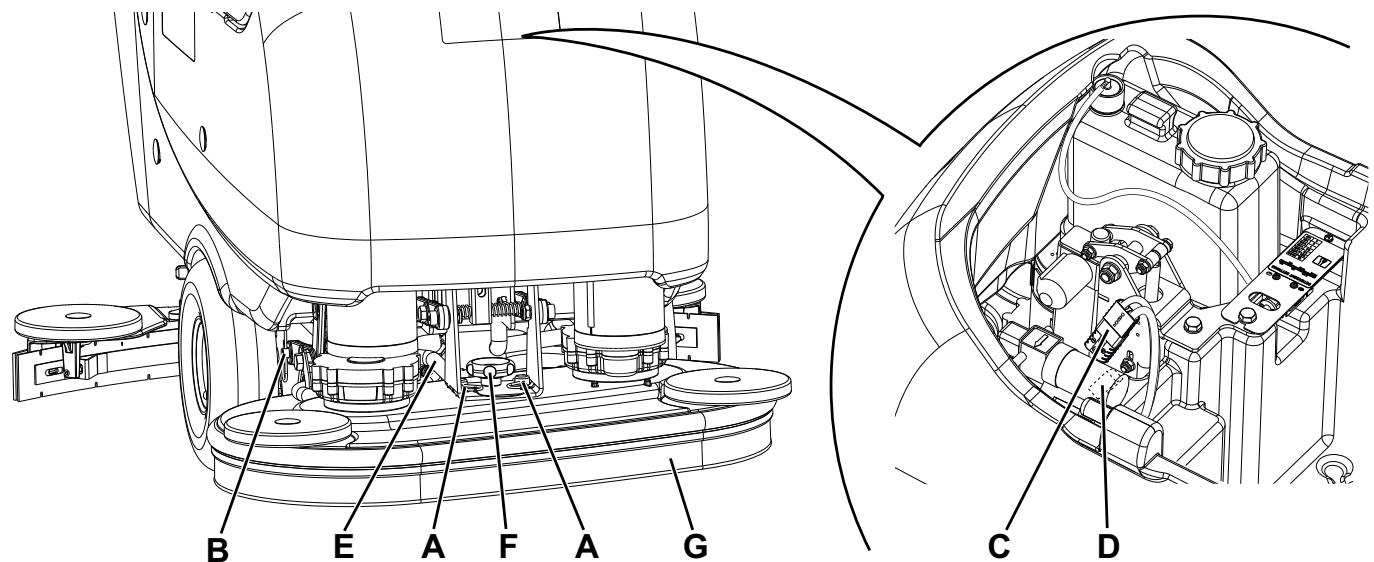

Op de machine kan eenvoudig zowel het schrobdek van de borstelhouder/padhouder (18) als het schrobdek voor de borstelhouder met cilindrische borstels (19) worden gemonteerd/verwijderd. OPMERKING Als het schrobdek wordt gemonteerd/gedemonteerd, kan het nodig zijn ook het type trekker te veranderen, zodat de breedtes overeenkomen. Zie voor de juiste aankoppeling van het schrobdek op de trekker het deel Montage van de trekker. Demontage

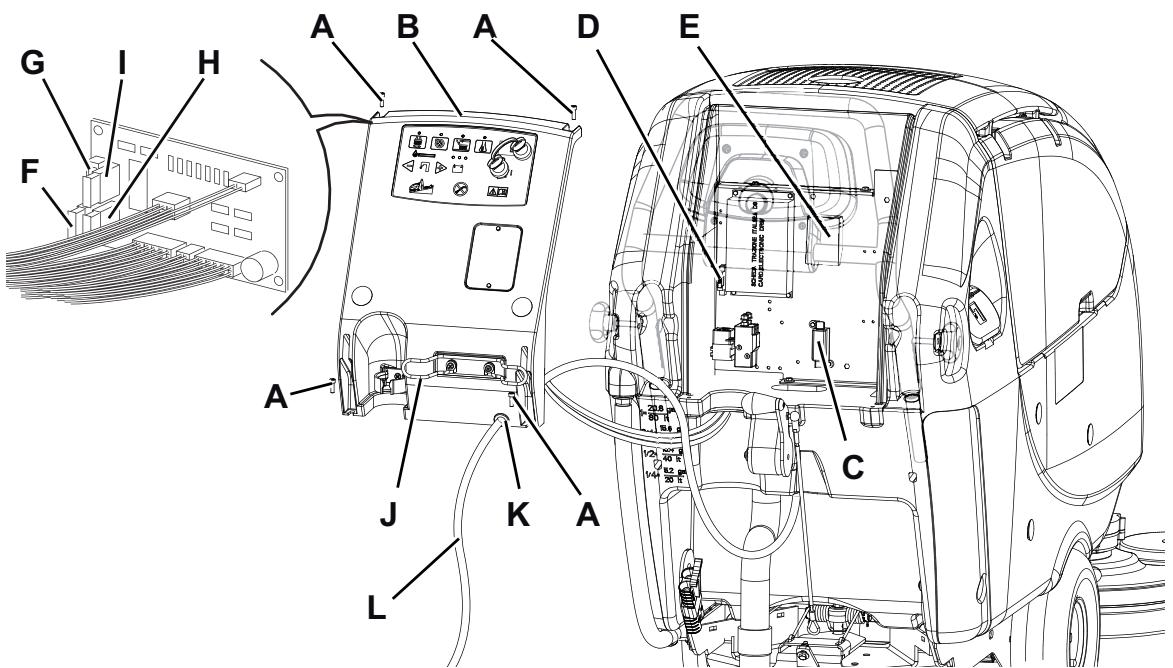

Zet de machine op een vlakke ondergrond. Verwijder de borstels/padhouders zoals in het betreffende deel wordt uitgelegd. Verwijder de cilindrische borstels niet. Zet de contactsleutel (80) in de stand ‘I’. Breng het schrobdek van de borstels/padhouder omlaag door de schakelaar (71) in te drukken. Zet de contactsleutel (80) in de stand ‘0’. Verwijder de veiligheidspennen (A, Afb. 7) en [alleen voor schrobdeks voor borstelhouder/padhouder (18)] de bevestigingspen (B). 7. Open de afdekking (22) en controleer of de vuilwatertank (21) leeg is. Leeg deze anders met de aftapslang (16). Sluit de afdekking (22). 8. Pak de hendel (41) vast en zet de tank (40) voorzichtig omhoog voor toegang tot de elektrische aansluiting van het schrobdek voor de borstelhouder.

9. Haal de rode stekker (C) en (alleen voor schrobdek houder cilindrische borstels) en de witte stekker (D) los.

10. Koppel het verbindingsstuk (E) van de leiding van het reinigingsmiddel los.

11. Draai het bevestigingswieltje (F) los en verwijder het schrobdek voor de borstelhouder/padhouder (G).

12. Monteer de onderdelen in de omgekeerde volgorde van de demontage, let daarbij op het volgende:

• Als het schrobdek voor de houder van de cilindrische borstels (19) is gemonteerd, moet ook de witte stekker (D) worden aangesloten.
• Als het schrobdek voor de borstelhouder/padhouder (18) wordt gemonteerd, moet u de hendel met de pen (B) vastzetten.

Afbeelding 7 P100181

Zet de machine op een vlakke ondergrond. Zet de contactsleutel (80) in de stand ‘0’. Open de afdekking (22) en controleer of de vuilwatertank (21) leeg is. Leeg deze anders met de aftapslang (16). Pak de handgreep (41) vast en breng voorzichtig de tank (40) omhoog. Controleer of het voorfilter schoon is. Reinig het eventueel met water en met perslucht, plaats het daarna terug. Voer de punten 1, 2, 3 en 4 in de omgekeerde volgorde uit. REINIGING VAN HET FILTER VAN HET REINIGINGSMIDDEL/SCHOON WATER

Zet de machine op een vlakke ondergrond. Zet de contactsleutel (80) in de stand ‘0’. Sluit het kraantje van het reinigingsmiddel (A, Afb. 8) dat zich onder de machine bevindt, achter het achterwiel links. Het kraantje (A) is gesloten als hij in de stand (B) ten opzichte van de slangen staat; hij is geopend als hij in de stand (C) staat. Verwijder de transparante afdekking (D) met de pakking (E) en verwijder daarna het filterrooster (F). Reinig ze en monteer ze weer in de steun (G). OPMERKING Plaats de pakking (E) en het filterrooster (F) goed in de houders van de afdekking (D) en de steun (G).

Open het kraantje (A) door het in positie (C) te draaien.

17/12/2009 16.37.50 NEDERLANDS GEBRUIKSAANWIJZING

REINIGING VAN DE TANK MET REINIGINGSMIDDEL

(Voor machines met EDS™ (ECO Dosage Solution)) Reinig de tank met reinigingsmiddel (45) en ga daarbij als volgt te werk:

1. Breng de machine naar de aangewezen ‘verzamelzone’.

2. Open de afdekking (22) en controleer of de vuilwatertank (21) leeg is. Leeg deze anders met de aftapslang (16). Sluit de afdekking (22).

3. Pak de handgreep (41) vast en breng voorzichtig de tank (40) omhoog.

4. Draai de dop (46) los en ontkoppel de slang uit de tank (45).

5. Verwijder de tank.

6. Spoel en reinig de tank in het aangewezen gebied.

7. Monteer de tank (45) en sluit de slang aan.

8. Als de tank van het reinigingsmiddel is geleegd, kan het nodig zijn het EDS™ (ECO Dosage Solution) te spoelen; laat het systeem dan alleen met schoon water werken (zie het volgende deel voor de procedure).

EDS™ (ECO DOSAGE SOLUTION) SPOELEN

(Voor machines met EDS™ (ECO Dosage Solution)) 1. Reinig de tank met reinigingsmiddel zoals in het vorige deel wordt beschreven. U kunt de resten reinigingsmiddel die in de slangen en in de reinigingsmiddelpomp achterblijven als volgt verwijderen.

2. Pak de handgreep (41) vast en breng voorzichtig de tank (40) omlaag.

3. Start de machine door de contactsleutel (80) op ‘I’ te zetten.

4. Schakel het EDS™(ECO Dosage Solution) in door op de schakelaar (77) te drukken. Controleer of het lampje (78) op de

schakelaar brandt. 5. Druk gelijktijdig de schakelaars (77) en (82a) in totdat het lampje (78) van de schakelaar begint te knipperen (na ongeveer 5 seconden).

6. Laat de schakelaars los en wacht totdat het lampje (78) stopt met knipperen en het aanzuigsysteem wordt geactiveerd.

7. Zuig de resten van het reinigingsmiddel op die op de vloer zijn achtergebleven.

8. Zet de contactsleutel (80) in de stand ‘0’.

9. Pak de handgreep (41) vast en breng met zorg de tank (40) omhoog. Controleer of de slang (48) leeg is, herhaal anders

punten 3 tot en met 9. OPMERKING De spoelcyclus, waarbij de resten reinigingsmiddel worden verwijderd, duurt ongeveer 30 seconden. Daarna wordt automatisch de aanzuigfunctie ingeschakeld. Het spoelen kan ook worden uitgevoerd met de tank voor het reinigingsmiddel (45) vol water, zodat het systeem grondig wordt gespoeld. Het is handig om deze spoelhandeling uit te voeren als het EDS™ (ECO Dosage Solution) erg vuil is en na een lange periode van stilstand of als de machine lange tijd niet is gereinigd. Het systeem kan ook worden gespoeld om het vullen van de slang voor het reinigingsmiddel te versnellen als de tank (45) vol is en het systeem nog leeg. Het spoelen kan eventueel meerdere keren achter elkaar worden uitgevoerd.

Ontkoppel de stekker van de accu’s (12). Verplaats de aftapslang van het vuile water (16). Verwijder, waar van toepassing, de kabel van de acculader (L, Afb. 9) uit de steun (J). Verwijder de schroeven (A) en verplaats voorzichtig de rijbediening (B) waarbij het rubberen dopje (K) uit de houder op de rijbediening (B) wordt gehaald. Controleer / vervang de volgende zekeringen: (A): Zekering F1, schrobdek borstelhouder: (50 A) (B): Zekering F2, aanzuigsysteem: (30 A) (C): Zekering F3, aandrijfsysteem: (60 A) (D): Zekering F4, signaleringscircuits: (3 A) (E): Zekering F5, loskoppeling borstels/padhouder: (20 A) (F): Zekering F6, pompen: (3 A) (G): Zekering F7, stelmotor: (10 A) Voer de punten 1 tot en met 4 in de omgekeerde volgorde uit.

17/12/2009 16.37.50 NEDERLANDS GEBRUIKSAANWIJZING STORINGEN LOKALISEREN Probleem Waarschijnlijke oorzaak De motoren werken niet; er brandt geen enkel De stekker van de accu’s is ontkoppeld. lampje. De accu’s zijn volledig leeg. Herstelactie Aansluiten. Laad de accu’s op. De machine beweegt niet. Zet de contactsleutel (80) op ‘0’ en herhaal de De machine is gestart met de contactsleutel (80) startprocedure zonder de rijbediening (83) in te terwijl de rijbediening (83) wordt ingedrukt. drukken. De borstels werken niet; het rode lampje brandt. De accu’s zijn leeg. Laad de accu’s op. Overbelasting van de borstelmotoren. Gebruik minder agressieve borstels of van een ander type, of gebruik de extra druk niet bij het reinigen. Als er vreemde materiaal (vastgedraaide draden, etc.) aanwezig zijn, kunnen de borstels vastlopen. Reinig de naven van de borstels. De vuilwatertank is vol. Leeg de tank. De lampjes (81) knipperen tegelijkertijd. De flexibele slang is losgekomen van de trekker. Aansluiten. Het aanzuigrooster is verstopt of de vlotter is gesloten. Er wordt onvoldoende vuil water aangezogen. De bakfilter is verstopt. De toevoer van reinigingsmiddel naar de borstels is onvoldoende. De trekker veroorzaakt strepen op de vloer. Reinig het rooster of controleer de vlotter. Reinigen. De trekker is vuil of de rubbers van de trekker zijn afgesleten of beschadigd. Reinig en controleer de trekker. De afdekking van de tank is niet goed gesloten of de pakking is beschadigd. Sluit de afdekking op de juiste manier of vervang de pakking. Kraantje voor reinigingsmiddel/schoon water gesloten. Open het kraantje. De filter voor het reinigingsmiddel/schoon water is vuil. Reinig het filter. EDS™-tank - ECO Dosage Solution (optioneel) vuil. Reinig deze met een spoelcyclus. Onder de rubbers van de trekker zit vuil. Verwijder het vuil. De rubbers van de trekker zijn versleten, gespleten of gescheurd. Vervang de rubbers. De trekker is niet uitgebalanceerd met het wieltje. Stel af. OPMERKING Als de machine met optionele gemonteerde acculader is aangeschaft, werkt de machine niet zonder de acculader op de machine. Als u problemen heeft met de acculader, kunt u het beste contact opnemen met een bevoegd servicecentrum. Neem voor meer informatie contact op met de servicecentra van Nilfisk. Zij beschikken over de servicehandleiding. VERWIJDERING Als de machine wordt afgedankt, moet hij naar een bevoegd verwijderingbedrijf worden gebracht. Voordat de machine wordt afgedankt, moeten de volgende materialen worden verwijderd en gescheiden en vervolgens volgens de geldende milieunormen naar de betreffende afvalverwerkingsbedrijven worden gebracht: Accu’s Borstels/pads Kunststof slangen en onderdelen Elektrische en elektronische onderdelen (*)

Raadpleeg met name voor het afdanken van elektrische en elektronische onderdelen uw plaatselijke Nilfisk-kantoor.
