GEBRUIKSAANWIJZING SR 1601 B NILFISK

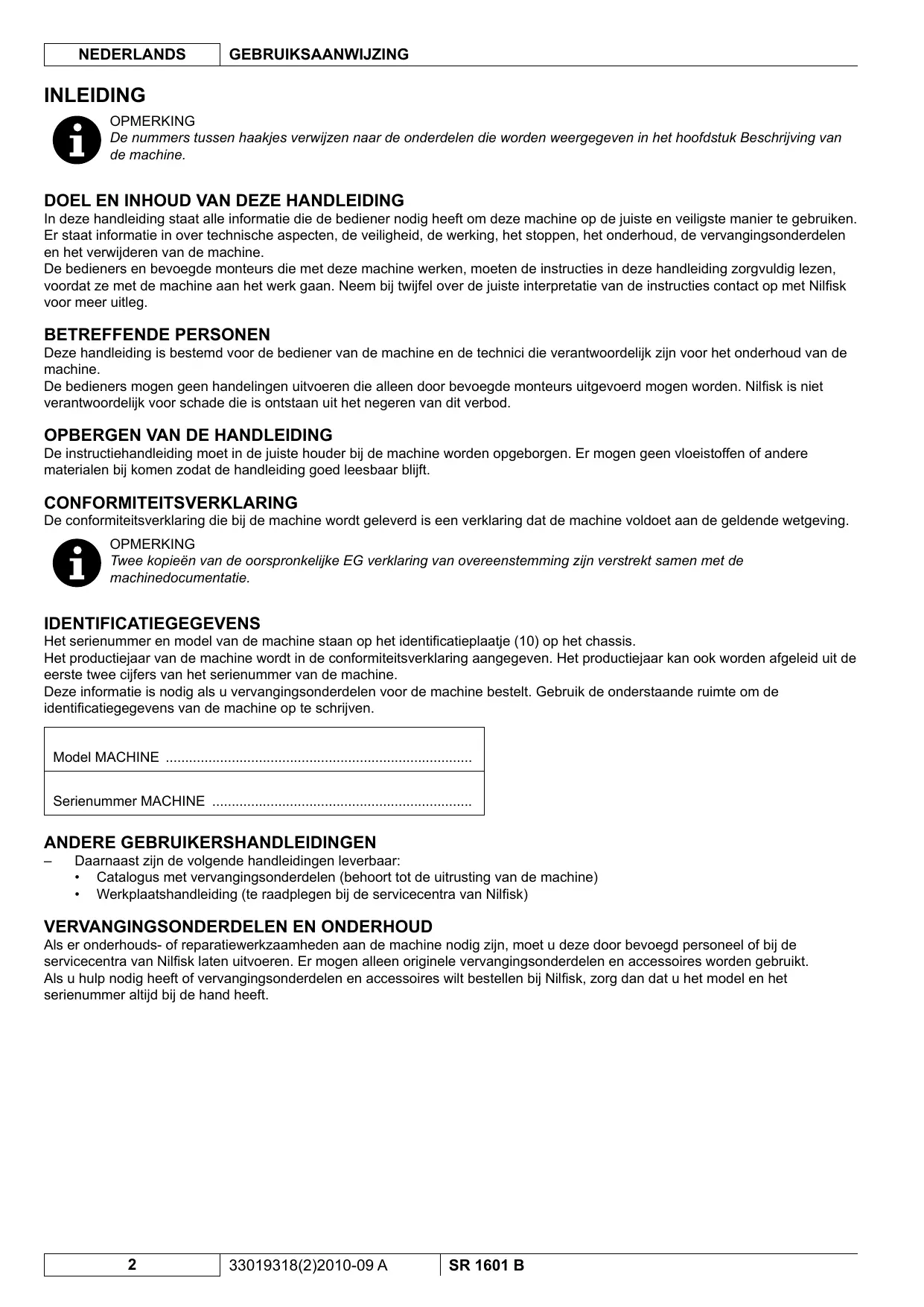

NEDERLANDS GEBRUIKSAANWIJZING INLEIDING OPMERKING De nummers tussen haakjes verwijzen naar de onderdelen die worden weergegeven in het hoofdstuk Beschrijving van de machine.

DOEL EN INHOUD VAN DEZE HANDLEIDING

In deze handleiding staat alle informatie die de bediener nodig heeft om deze machine op de juiste en veiligste manier te gebruiken. Er staat informatie in over technische aspecten, de veiligheid, de werking, het stoppen, het onderhoud, de vervangingsonderdelen en het verwijderen van de machine. De bedieners en bevoegde monteurs die met deze machine werken, moeten de instructies in deze handleiding zorgvuldig lezen, voordat ze met de machine aan het werk gaan. Neem bij twijfel over de juiste interpretatie van de instructies contact op met Nilfisk voor meer uitleg. BETREFFENDE PERSONEN Deze handleiding is bestemd voor de bediener van de machine en de technici die verantwoordelijk zijn voor het onderhoud van de machine. De bedieners mogen geen handelingen uitvoeren die alleen door bevoegde monteurs uitgevoerd mogen worden. Nilfisk is niet verantwoordelijk voor schade die is ontstaan uit het negeren van dit verbod.

OPBERGEN VAN DE HANDLEIDING

De instructiehandleiding moet in de juiste houder bij de machine worden opgeborgen. Er mogen geen vloeistoffen of andere materialen bij komen zodat de handleiding goed leesbaar blifft. CONFORMITEITSVERKLARING De conformiteitsverklaring die bij de machine wordt geleverd is een verklaring dat de machine voldoet aan de geldende wetgeving. OPMERKING Twee kopieën van de oorspronkelike EG verklaring van overeenstemming zijn verstrekt samen met de machinedocumentatie. IDENTIFICATIEGEGEVENS Het serienummer en model van de machine staan op het identificatieplaatje (10) op het chassis. Het productiejaar van de machine wordt in de conformiteitsverklaring aangegeven. Het productiejaar kan ook worden afgeleid uit de eerste twee cijfers van het serienummer van de machine. Deze informatie is nodig als u vervangingsonderdelen voor de machine bestelt. Gebruik de onderstaande ruimte om de identificatiegegevens van de machine op te schrijven. Model MACHINE … Serienummer MACHINE ….. ANDERE GEBRUIKERSHANDLEIDINGEN — Daarnaast zijn de volgende handleidingen leverbaar: + Catalogus met vervangingsonderdelen (behoort tot de uitrusting van de machine) + Werkplaatshandieiding (te raadplegen bij de servicecentra van Nilfisk)

VERVANGINGSONDERDELEN EN ONDERHOUD

Als er onderhouds- of reparatiewerkzaamheden aan de machine nodig zijn, moet u deze door bevoegd personeel of bij de servicecentra van Nilfisk laten uitvoeren. Er mogen alleen originele vervangingsonderdelen en accessoires worden gebruikt. Als u hulp nodig heeft of vervangingsonderdelen en accessoires wilt bestellen bij Nilfisk, zorg dan dat u het model en het serienummer altijd bij de hand heeft. 2 33019318(2)2010-09 A SR 1601 B

GEBRUIKSAANWIJZING NEDERLANDS

MODIFICATIES EN VERBETERINGEN

Nilfisk streeft naar een constante perfectie van onze producten en we behouden ons het recht voor modificaties en aanpassingen aan te brengen indien wij die nodig achten. U bent niet verplicht deze modificaties of verbeteringen door te voeren op een eerder aangeschafte machine. Eventuele aanpassingen en/of toevoeging van accessoires moeten expliciet worden goedgekeurd en uitgevoerd door Nilfisk. BEDRIFSCAPACITEIT Deze veegmachine is ontwikkeld en gebouwd voor het reinigen/vegen van gladde, solide vloeren en voor het verzamelen van stof en kleine vuildeeltjes in privé- en bedrijfsruimten onder gecontroleerde veilige omstandigheden door een bevoegde bediener. ALGEMENE OPMERKINGEN Alle verwijzingen naar voorwaarts, achterwaarts, vôér, rechts, links of achter in deze handleiding zijn vanuit de bediener in zijn rijpositie op de stoel bekeken (32).

VERPAKKING VERWIJDEREN/AFLEVERING

Controleer de verpakking en de machine op het moment van aflevering nauwkeurig op schade. Als u beschadigingen heeft aangetroffen, bewaart u de verpakking dan zoals u deze van de transporteur heeft ontvangen. Neem onmiddellik contact op met de transporteur om een verzoek tot schadevergoeding in te vullen. — Controleer of de uitrusting van de machine overeenkomt met de volgende lijst: + Gebruiksaanwijzing van de veegmachine + Catalogus met vervangingsonderdelen van de veegmachine + Stekker Nr. 1 voor de acculader — Als u de verpakking hebt verwijderd, verwijder dan de houten blokken bij de wielen. — Controleer het peil van de hydraulische olie. — Volg de instructies in het deel ‘Machine gebruiksklaar maken'. — Plaats een helling bij het voorste deel van de pallet. — _ Lees aandachtig de instructies in de delen ‘Opstelling en controle- en bedieningspaneel' en ‘Gebruik van de machine’ en start de machine. LET OP! Zet de veegmachine met de grootste zorg in werking. Zorg dat u alle instructies voor het gebruïk perfect kent voordat u met de machine aan het werk gaat. Neem bij vragen contact op met uw supervisor of met de Nilfisk-dealer bij u in de buurt. Als de veegmachine niet goed werkt, probeer het probleem niet zelf te verhelpen tenzij uw supervisor dit heeft geadviseerd. Neem contact op met een gekwalificeerde monteur van het bedrijf of vraag om assistentie bij de Nilfisk-dealer zodat de juiste maatregelen voor de machine kunnen worden genomen. Wees zeer voorzichtig bij het gebruik van deze machine. Stropdassen, ruime kledingsstukken, lange haren, ringen en armbanden kunnen in de bewegende onderdelen terechtkomen. Voordat u werkzaamheden aan de machine uitvoert, moet u de contactsleutel (57) naar ‘O’ draaïen, de sleutel verwijderen, de parkeerrem inschakelen en de accu loskoppelen. Gebruik uw gezonde verstand, houd u aan de veiligheidsvoorschriften en let goed op alle gele stickers op de machine. Laat de machine langzaam rijden op hellende oppervlakken. Als u omlaag rijdt op hellende opperviakken, houd de rijsnelheid dan onder controle met het rempedaal (35). Stuur niet op hellende opperviakken; blijf in een rechte lijn rijden, zowel omhoog als omlaag. De maximale hellingsgraad tijdens het transport bij een model met accu is 15%. SR 1601 B 33019318(2)2010-09 A 3

NEDERLANDS GEBRUIKSAANWIJZING VEILIGHEID De volgende symbolen worden gebruikt om mogelijk gevaarlijke situaties aan te geven. Lees deze informatie altijd aandachtig door en neem de nodige voorzorgsmaatregelen om personen en voorwerpen te beschermen. De medewerking van de bediener is van essentieel belang om ongelukken te voorkomen. Geen enkel preventieplan ter voorkoming van ongevallen is effectief zonder de volledige medewerking van de persoon die direct verantwoordelik is voor de werking van de machine. De meeste ongevallen die zich binnen een bedrijf, op de werkvloer of op locatie voordoen, worden veroorzaakt door het niet naleven van enkele elementaire veiligheidsmaatregelen. Een oplettende en voorzichtige bediener is de beste garantie tegen ongevallen en is het meest effectief in elk preventieplan. GEBRUIKTE SYMBOLEN GEVAARI! Dit symbool geeft een gevaar met mogelijk dodelijk afloop voor de bediener aan. LET OP! Dit symbool geeft een mogelijk risico op letsel voor personen of schade aan voorwerpen aan. WAARSCHUWING! Dit symbool geeft een waarschuwing of opmerking aan over de werking van de sleutel of van de gebruïksfuncties. Lees de blokken tekst die met dit symbool zijn gemarkeerd zorgvuldig door. OPMERKING Dit symbool geeft een waarschuwing aan over de werking van de sleutel of van de gebruiksfuncties. ADVIES [li] Dit geeft aan dat de bedienershandleiding moet worden geraadpleegd voordat er een handeling wordt uitgevoerd. ALGEMENE INSTRUCTIES Hierna volgen waarschuwingen en specifieke aandachtspunten om mogelijke schade aan de machine of letsel bij personen te voorkomen. andere functies worden uitgevoerd, moet u de accu eerst loskoppelen, de contactsleutel verwijderen en de parkeerrem inschakelen. — Deze machine mag alleen worden gebruïkt door personen die op de juiste manier zijn geïnstrueerd. — De stuurbewegingen moeten met zeer lage snelheid worden uitgevoerd. Vermijd: plotselinge stuurbewegingen, vooral op hellende wegen; sturen met de afvalcontainer omhoog. — _Zet de afvalcontainer nooit omhoog op een hellende ondergrond. De machine is minder stabiel op hellende oppervlakken of als de afvalcontainer vol is. — Wanneer u in de buurt van elektrische onderdelen werkt, verwijder dan al uw sieraden. — _Zorg dat er geen vonken, vlammen of rokende/gloeiende materialen bij de accu's in de buurt kunnen komen. Bij normaal gebruik van de machine kunnen er explosieve gassen vrij komen. — Werk nooït onder een omhoog gebrachte machine als deze niet voldoende wordt ondersteund door veiligheidssteunen. — Als u onder de geopende klep van de afvalcontainer moet zijn, controleer dan of de klep niet per ongeluk dicht kan gaan. — Gebruïk deze machine niet in ruimten waar schadelijke, gevaarlifke, ontvlambare en/of explosieve stoffen, vloeistoffen of dampen aanwezig zijn. Deze machine is niet geschikt voor het opzuigen van stoffen die gevaarlijk voor de gezondheid kunnen zijn. — Wanneer er loodaccu’s (WET) op de machine zijn gemonteerd, dan kan tijdens het opladen van de accu's het bijzonder explosieve waterstofgas vrijkomen. Houd de motorklep open als de accu wordt opgeladen en voer de handelingen alleen uit in een goed geventileerd ruimte en uit de buurt van open vuur. — Als de machine van loodaccu's (WET) is voorzien, mag de machine zelf niet meer dan 30° ten opzichte van de vlakke grond worden gekanteld. Anders kan de uiterst corroderende vloeistof uit de accu lopen. Als de machine bij onderhoudswerkzaamheden moet worden gekanteld, moeten eerst de accu's worden verwijderd. GEVAARI! ÂA — Voordat er reinigings- of onderhoudswerkzaamheden, vervangingen van onderdelen of omzettingen naar 4 33019318(2)2010-09 A SR 1601 B

GEBRUIKSAANWIJZING NEDERLANDS LET OP! Lees voordat u onderhouds- of reparatiewerkzaamheden aan de machine uitvoert alle instructies zorgvuldig door. Als u in de buurt van of aan het hydraulische systeem werkt, draag dan altijd beschermende kleding en een veiligheidsbril. Neem alle nodige voorzorgsmaatregelen om te voorkomen dat haar, sieraden en losse kledingstukken vast komen te zitten in de bewegende delen van de machine. Wanneer er loodaccu's (WET) op de machine zijn gemonteerd, mag u tijdens het opladen van de accu's niet roken. Verwijder de contactsleutel om niet-geautoriseerd gebruik van de machine te voorkomen. Een machine die onbeheerd wordt achtergelaten, moet worden vastgezet om onverwachte bewegingen te voorkomen. Gebruïk de machine niet op oppervlakken met een grotere hellingshoek dan aangegeven op de machine. Gebruiïk alleen de borstels die bij de machine worden geleverd of in de gebruiksaanwijzing worden vermeld. Het gebruik van andere borstels kan de veiligheid in gevaar brengen. Sluit voordat u de machine gebruikt alle afdekkingen en/of kleppen. Gebruik de machine alleen in voldoende verlichte ruimten. Als de machine wordt gebruikt in de nabijheid van andere personen, naast de bediener zelf, dan is het noodzakelijk het zwaailicht en de zoemer voor achteruitrijden (optioneel) in te schakelen. - Was de machine niet met directe waterstralen, een hogedrukspuit of met bijtende materialen. Gebruïk geen perslucht om de machine te reinigen, met uitzondering van de filters (zie het betreffende deel). Let er bij het gebruik van de machine op dat er zich geen mensen, met name kinderen, in het werkgebied van de machine bevinden. Zet geen flessen vloeistof op de machine; gebruïk daarvoor de houder voor flesjes en blikjes. De opslagtemperatuur van de machine moet tussen 0°C en +40°C liggen. De temperatuur moet bij gebruïk van de machine tussen de 0°C en +40°C liggen. De vochtigheidsgraad moet tussen 30% en 95% liggen. Zorg altijd dat de machine niet in de zon, regen of andere weersomstandigheden staat, zowel in werking als bij stilstand. Plaats de machine op een beschermde, droge plaats. deze machine is alleen voor gebruik onder droge omstandigheden; de machine mag dus niet worden gebruïkt of opgeslagen onder vochtige omstandigheden. Gebruïk de machine niet als vervoermiddel of voor slepen/duwen. Laat de borstels niet werken als de machine stilstaat om schade aan de vloer te voorkomen. Gebruïk bij brand een poederbrandblusser. Gebruik geen water. Stoot niet tegen kasten of stellingen, zeker als de kans bestaat dat er voorwerpen kunnen omvallen. Pas de bedrijfssnelheid aan de opperviakken aan. Vermijd plotseling stoppen als de machine omlaag rijdt. Vermijd scherpe bochten. Laat de machine bij het afdalen met een lagere snelheid rijden. Deze machine is niet geschikt voor gebruik op straat of openbare wegen. Verwijder om geen enkele reden de beschermingen van de machine. Houd u strikt aan de aanwijzingen bij gewone onderhoudswerkzaamheden. Verwijder of verander geen plaatjes van de fabrikant op de machine. Als u afwijkingen in de werking van de machine vermoedt, controleer dan of deze niet worden veroorzaakt door gebrek aan dagelijks onderhoud. Als dat niet het geval is, roept u de hulp in van bevoegd personeel of van een bevoegd servicecentrum. Vraag bij vervanging van onderdelen om ORIGINELE vervangingsonderdelen bij een bevoegd leverancier en/ of bevoegde detailhandelaar. Uit veiligheidsoverwegingen en voor een correcte werking van de machine moet het onderhoud dat in het betreffende hoofdstuk in deze handleiding wordt aangegeven voor bevoegd personeel of bij een servicecentrum worden uitgevoerd. Laat de machine als hij wordt afgedankt niet onbemand staan vanwege de giftige en/of schadelijke materialen (accu, kunststof, etc.). Deze moeten volgens de voorschriften naar de daarvoor bestemde verzamelplaatsen worden gebracht (zie het hoofdstuk Verwijdering). SR 1601 B 33019318(2)2010-09 A 5

NEDERLANDS GEBRUIKSAANWIJZING

VEILIGHEIDSSTEUN VAN DE AFVALCONTAINER

LET OP! Als er onderhoudswerkzaamheden moeten worden uitgevoerd onder of naast een omhoog geplaatste afvalcontainer, zet de container dan op de maximale hoogte met de hendel (54) en trek de handgreep (39) naar achteren om ervoor te zorgen dat de veiligheidssteun (5) in de blokkeerstand staat. De veiligheidssteun zorgt dat de afvalcontainer in de stand omhoog staat zodat er werkzaamheden onder de container zelf kunnen worden uitgevoerd. Vertrouw nooit alleen op de hydraulische onderdelen van de machine voor het ondersteunen van de afvalcontainer. DE MACHINE MET DE KRIKKEN OMHOOG ZETTEN LET OP! ÂA Werk nooit onder de machine zonder dat de veiligheidssteunen of -blokken onder de machine zijn geplaatst. Als u de machine met behulp van krikken omhoog wilt zetten, moet u de krikken op de aangewezen plekken plaatsen (zet de krikken niet onder de afvalcontainer) - zie de hefpunten met behulp van krikken (8).

TRANSPORT VAN DE MACHINE

LET OP! Controleer voordat de machine op een vrachtwagen of afgedekte aanhanger wordt vervoerd of: — Alle toegangsdeuren goed zijn gesloten. — De machine stevig is bevestigd. — De parkeerrem van de machine is ingeschakeld.

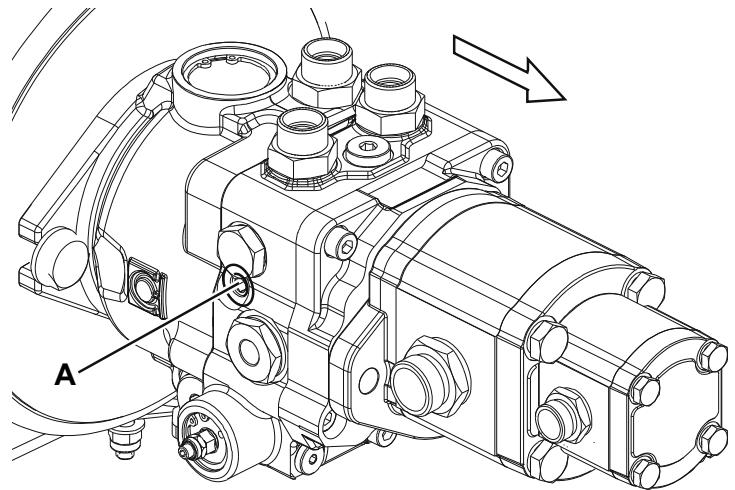

DUW-/TREKBEWEGING VAN DE MACHINE

Voor de functies van de machine is de hydraulische pomp (44) uitgerust met een deblokkeerschroef. Het systeem voorkomt schade aan het hydraulische systeem als de machine over korte afstanden wordt gesleept/geduwd zonder het gebruik van de elektromotor. Voor toegang tot de deblokkeerschroef moet u de klep van de accuruimte (1) met de deblokkeerknop (25) openen en de hydraulische pomp (44) in het voorste deel van de elektromotor (27) lokaliseren. Draai de verzonken zeshoekschroef (A, Afb. 1) een halve slag linksom om de hydrostatische blokkering tussen de elektromotor en pomp los te halen. WAARSCHUWING! De hydraulische pomp kan beschadigd raken als de machine wordt geduwd terwijl de schroef voor de hydraulische pomp in de normale bedrijfsstand (geblokkeerd) staat. OPMERKING [à Als de schroef in de deblokkeerfunctie blÿft staan, kan de hydraulische pomp de beweging van de machine niet bepalen. OPMERKING Duw of sleep de machine stapvoets (3-4,5 km/u) en alleen over korte afstanden. Als de machine over een langere afstand moet worden verplaatst, zet dan de aangedreven wielen omhoog op een geschikte trolley. Als de machine niet meer hoeft te worden geduwd/gesleept, draait u de cilinderkopschroef met binnenzeskant een halve slag rechtsom om de hydraulische functies weer te herstellen. P100320 Afbeelding 1 6 33019318(2)2010-09 A SR 1601 B

GEBRUIKSAANWIJZING NEDERLANDS

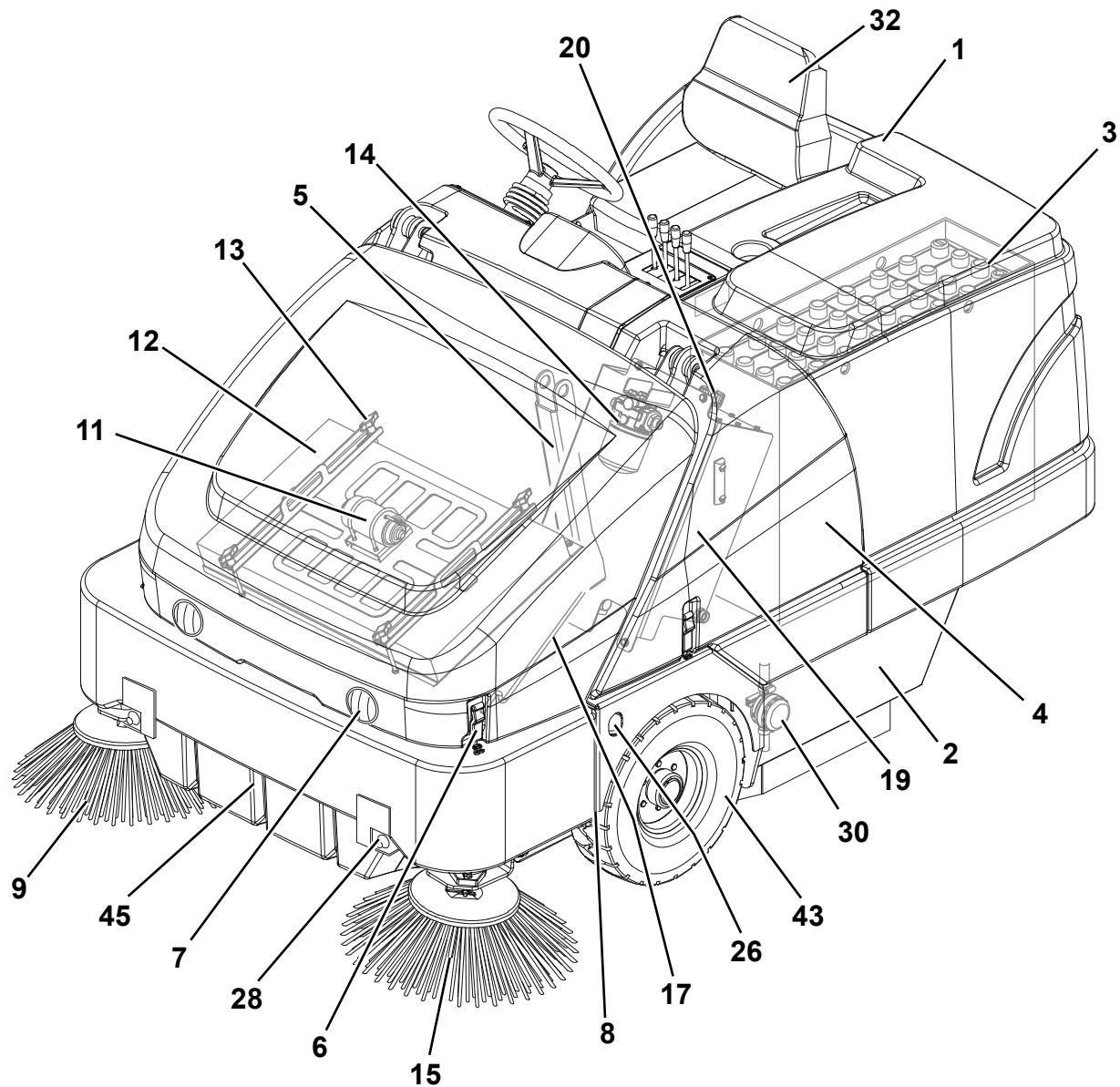

BESCHRIJVING VAN DE MACHINE

Klep accuruimte Linkerpaneel voor toegang tot hoofdborstel Accu's linkerzijde Klep zijkant links Waterreservoir voor installatie voor stofbestrijding (optioneel) Veiligheidssteun afvalcontainer Slot klep afvalcontainer Werklicht (optioneel) Hefpunten met krik (het achterste punt bevindt zich onder de accubox links)

9. Zijborstel rechts

10. Plaatje met serienummer / technische gegevens /

conformiteitsmarkering

11. Filterschuddereenheid paneelfilter

12. Filter voor controle stof afvalcontainer

Paneelfilter (standaard) Zakfilter (optioneel)

13. Bevestigingshendel voor filterschuddereenheid

14. Filter voor hydraulische olie

15. Zijborstel links (standaard op SR 1601 MAXI)

SSSR Klep afvalcontainer Steunstang klep afvalcontainer Toegangspaneel rechts voor demontage/vervanging hoofdborstel Reservoir voor hydraulische olie .… Dop reservoir hydraulische olie . Bediening snelle ontkoppeling accustekker Deze stekker fungeert ook als NOODknop om alle functies meteen te stoppen … Accu's rechterzijde … Afdekking zekeringenkastje (zie het deel Controle/ vervanging/resetten van de zekeringen) Ventilator radiateur hydraulische olie … Deblokkeerknop klep accuruimte . Verankeringspunten (3) .… Motor hydraulische hoofdpomp .… Verstuivers water voor installatie voor stofbestrijding (optioneel) . Dop waterreservoir voor installatie voor stofbestrijding (optioneel) .. Waterfilter (optioneel) .… Radiateur hydraulische olie P100334 SR 1601B | 33019318(2)2010-09 A 7

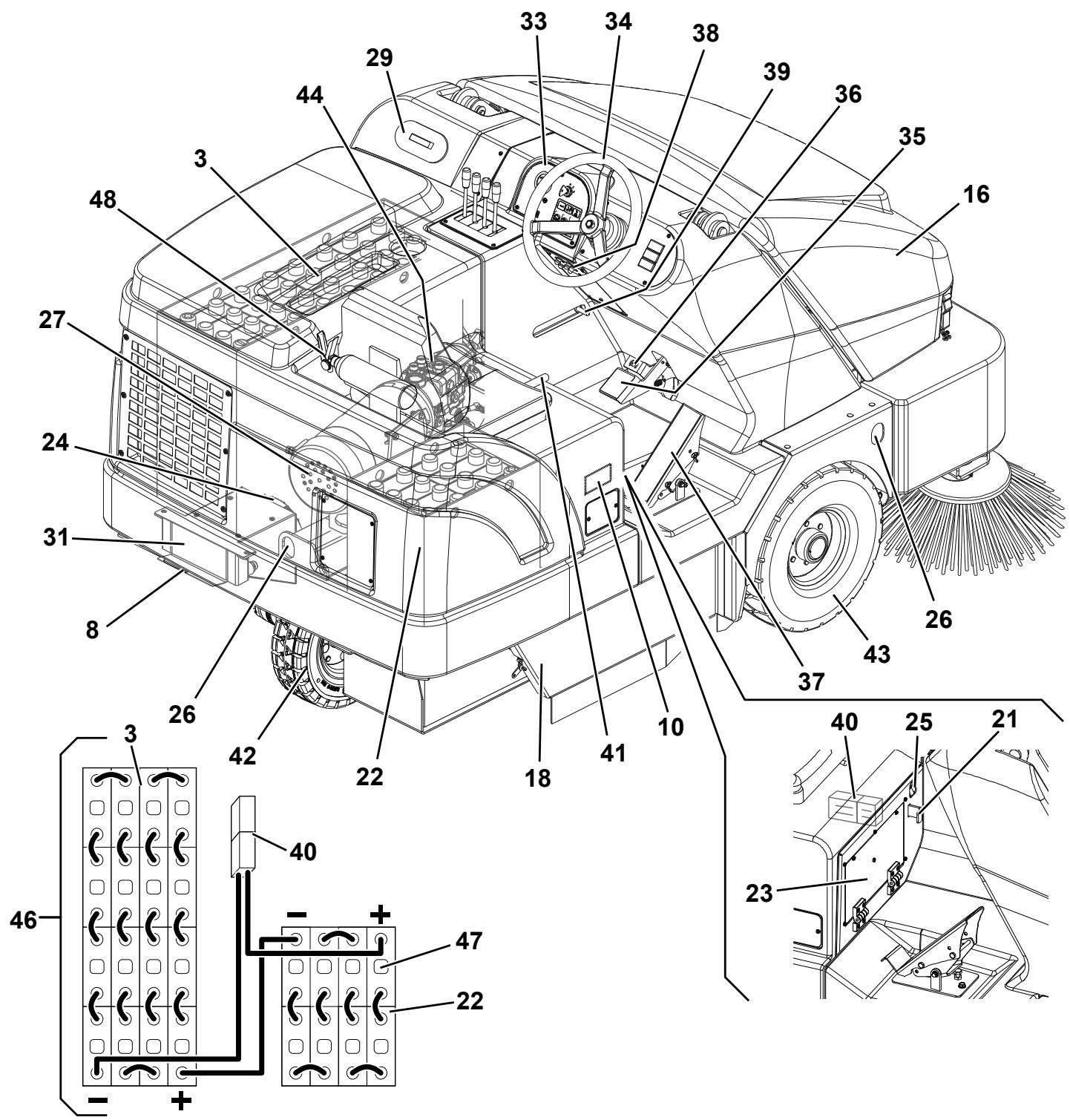

NEDERLANDS GEBRUIKSAANWIJZING OPBOUW VAN DE MACHINE (vervolg)

32. Bestuurdersstoel

33. Bedieningspaneel (zie volgende deel)

(Tegelijkertijd gebruiken met het rempedaal voor de blokkering/deblokkering van de parkeerrem)

37. Pedaal voor rijbeweging vooruit/achteruit

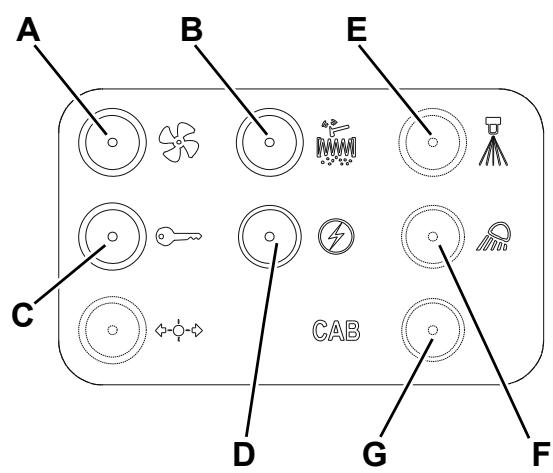

38. Paneel herbruikbare zekeringen (zie het deel De

+ Trek deze naar achteren om de steun te blokkeren + Trek deze naar voren om de steun te deblokkeren LUN, LY, WII) / EE LE, TT 7 ETTT T1 VII

41. Stelhendel voor bestuurdersstoel

42. Sturend aangedreven achterwiel

44. Hydraulische hoofdpomp

46. Aansluitschema voor accu's

47. Accudoppen (alleen voor WET-accu's)

48. Brandblusser (optioneel)

P100335 8 33019318(2)2010-09 A SR 1601 B

GEBRUIKSAANWIJZING NEDERLANDS

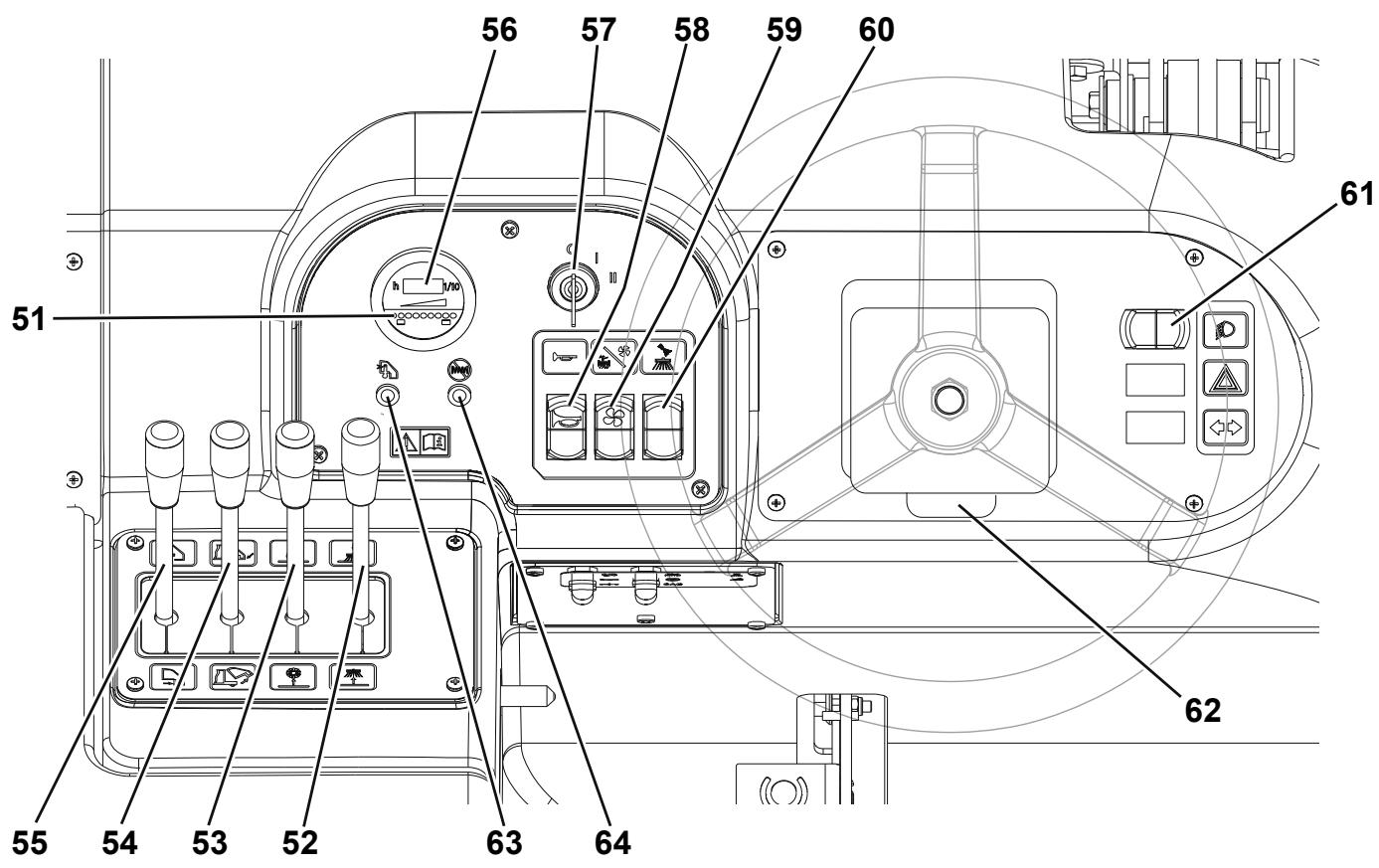

Lampje voor acculading + Als alle gele lampjes branden, zijn de accu's opgeladen. Hoe lang de machine kan werken, hangt af van de capaciteit van de gemonteerde accu's en van de werkomstandigheden. + Als alleen het rode lampje brandt, zijn de accu's leeg. De accu's zijn leeg en moeten worden opgeladen (zie de procedure in het betreffende deel). Hendel zijborstels + (Stand ‘vooruit') zijborstel omlaag + __ (Stand ‘achteruit') zijborstel omhoog Hendel hoofdborstel + __ (Stand ‘vooruit') hoofdborstel omlaag + (Stand ‘achteruit’) hoofdborstel omhoog Hendel afvalcontainer + (Stand ‘vooruit') afvalcontainer omlaag + __ (Stand ‘achteruit') afvalcontainer omhoog Hendel voor losklep afvalcontainer + __ (Stand ‘vooruit') losklep open + __ (Stand ‘achteruit') losklep open

Urenteller Contactsleutel: + In stand ‘O' stopt het elektrische circuit en worden alle functies van de machine uitgeschakeld + Als de sleutel naar ‘l’ wordt gedraaid, worden de diverse functies van de machine ingeschakeld + In stand ‘Il’ start de hoofdmotor. Als de hoofdmotor is gestart, moet u de sleutel loslaten; de sleutel gaat dan terug naar stand ‘l'. .… Schakelaar voor akoestisch waarschuwingssignaal .… Schakelaar voor de aanzuigventilator/filterschudder + (Laagste stand) activering filterschudder + (Hoogste stand) activering aanzuigventilator en stofregeling .… Schakelaar installatie voor stofbestrijding (optioneel) . Schakelaar bedrijfsverlichting (optioneel) . Hendel voor afstelling stuur (optioneel, standaard op SR 1601 MAXI) .… Controlelampje oververhitting afvalcontainer . Controlelampje filter afvalcontainer verstopt P100336 SR 1601 B 33019318(2)2010-09 A 9

NEDERLANDS GEBRUIKSAANWIJZING ACCESSOIRES / OPTIES Naast de onderdelen van de standaarduitvoering kan de machine worden uitgerust met de volgende accessoires, volgens het gebruik van de machine: — Loodaccu (WET) — Armleuningen stoel — Zachte cabine — Acculader — Pieper achteruitrijden — Veiligheidsgordel — Brandblusser — _Zakfilter van polyester — Stoffilter van polyester (water proof) — Stofneerslagsysteem (standaard op SR 1601 MAXI) — Knipperlampje — _ Bedrifsverlichting — Voorverlichting — Achterbumpers Bescherming afvalcontainer Bescherming zijborstels Bovenste bescherming dak Buitenspiegels Antigroevenwielen Geveerde stoel Sensor verstopt filter Zijborstel links (standaard op SR 1601 MAXI) Hoofd- en zijborstels met hardere of zachtere haren dan de standaardborstel Antislipmat Beschermkap Verstelbaar stuur (standaard op SR 1601 MAXI) Onderste bescherming afvalcontainer Plaat bestuurdersstoel Neem voor meer informatie over de hierboven genoemde optionele accessoires contact op met uw leverancier. TECHNISCHE EIGENSCHAPPEN Afmetingen en gewichten SR 1601 B Breedte van het reinigingsvlak met hoofdborstel 900 mm (35,5 in) Breedte van het reinigingsviak met een zijborstel

Breedte van het reinigingsviak met twee zijborstels (standaard op SR 1601 MAXI) | 1.600 mm (63 in) Lengte machine

Maximale hoogte machine

Maximale hoogte machine met dak (optioneel)

Minimale hoogte van de grond (zonder flaps) 110 mm (4,25 in) Maximale hefhoogte voor afvalcontainer

Afmetingen hoofdborstel (diameter x lengte) 310 x 900 mm (12,2 x 35,5 in) Diameter zijborstel 550 mm (21,5 in) Nuttig vermogen 365 kg (800 Ib) Gewicht vooras in beweging 640 kg (1.411 Ib) Gewicht achteras in beweging 580 kg (1.279 Ib) Totaalgewicht van de machine, in werking (zonder bediener)

GEBRUIKSAANWIJZING NEDERLANDS Prestaties SR 1601 B Maximale voorwaartse snelheid (alleen voor verplaatsing) 8 km/h (5 mph) Maximale hellingsgraad in gebruik 15% (8,5°) Maximale hellingshoek 20% (11°) Minimale draaicirkel

Geluidsdruk op het oor van de bestuurder (ISO 11201, ISO 4871, EN 60335-2-72) (LpA) 69,5 +3 dB(A) Geluidsvermogen geproduceerd door de machine (ISO 3744, ISO 4871, EN 60335-2-72) (LwA) 78 dB(A) Trillingsniveau op de arm van de bestuurder (ISO 5349-1, EN 60335-2-72) < 2,5 m/s? Trillingsniveau op het lichaam van de bestuurder (ISO 2631-1, EN 60335-2-72) < 0,5 m/s? Inhoud afvalcontainer Theoretisch: 315 | (11,25 cu-ft) Werkelik: 226 1 (8,00 cu-ft) Maximale belasting afvalcontainer 363 kg (800 Ib) Inhoud reservoir stofneerslagsysteem (optioneel, standaard op SR 1601 MAXI) 451 (11,9 USgal) ELEKTRISCH SCHEMA Legende BAT [Accus 48 V R6 | Weerstand voor WL1 (waar aanwezig) BE1 | Zwaailcht (waar aanwezig) R7 | Weerstand voor WL2 (waar aanwezig) BZ1 | Pieper achteruitrijden (waar aanwezig) R& | Weerstand voor SW1 C1 [Accustekker R10 | Weerstand voor SW6 Di |[Diode R11 | Weerstand voor M3 (waar aanwezig) ES0 | Schakelaar hydraulische hoofdpomp STR | Muïtfunctioneel instrument ES1 | Relais aanzuiging SE1 | Sensor filter afvalcontainer verstopt (waar aanwezig) ES2 _ | Relais fiterschudder SE2 | Temperatuursensor afvalcontainer (waar aanwezig) ES3 |Startrelais SW1_ |Schakelaar aanzuiging/fiterschudder FO |Zekering hydraulische hoofdpomp (250 A) SW2 _ | Schakelaar voor akoestisch waarschuwingssignaal F1 |Herbruikbare zekering aanzuiging (10 A) SW3 _ |[Microschakelaar stoel F2 | Herbruikbare zekering filterschudder (5 A) SW4 _ |[Proximity achteruitrijden (waar aanwezig) F3 | Herbruikbare zekering waterpomp (2 A) (waar aanwezig) SW5 _ |Schakelaar ventilator (waar aanwezig) F4 | Herbruikbare zekering circuit contactsleutel (16 A) SW6 | Schakelaar waterpomp (waar aanwezig) F5 | Herbruikbare zekering hulpfuncties motor (10 A) SW7 _ | Schakelaar bedrifsvenlichting (waar aanwezig) Fe |Herbruikbare zekering bedrifsvertichting (10 A) (waar T1 |Timerfiterschudder aanwezig) T2 | Timer fiterschudder 2 F8 | Herbruikbare zekering ventilator cabine (waar aanwezig) T3 [Timer microschakelaar stoel F9 |Zekering ventilator (3 A) WL1 | Controlelampje luchtfilter verstopt (waar aanwezig) F10__ | Aigemene zekering hulpfuncties (30 A) WL2 _ | Controlelampje temperatuur afvalcontainer (waar aanwezig) HN | Akoestisch waarschuwingssignaal Kk1 Blok contactsleutel Kleurcodering L1/2 | Bedrifsvenichting (waar aanwezig) BK |Zwart M1 |Aanzuigermotor BU |Blauw M2 | Motorfiterschudder BN [Brun M3 | Motor waterpomp (waar aanwezig) GN [Groen M4 | Ventilator cabine (waar aanwezig) GY [Gris M5 | Ventilator koeling hydraulische olie 0G |[Oranie M6 | Koelventilator MP PK |Roze MP | Motor hydraulische hoofdpomp RD |Rood R1 | Weerstand 1 voor T1, T2, BZ1 VT__ [Paars R2 | Weerstand 2 voor T1, T2, BZ1 wH_ [wi R3 | Weerstand voor ES1 ŸE [Gel R4 Weerstand voor ES2 R5 Weerstand voor ES3 SR 1601 B 33019318(2)2010-09 A 11

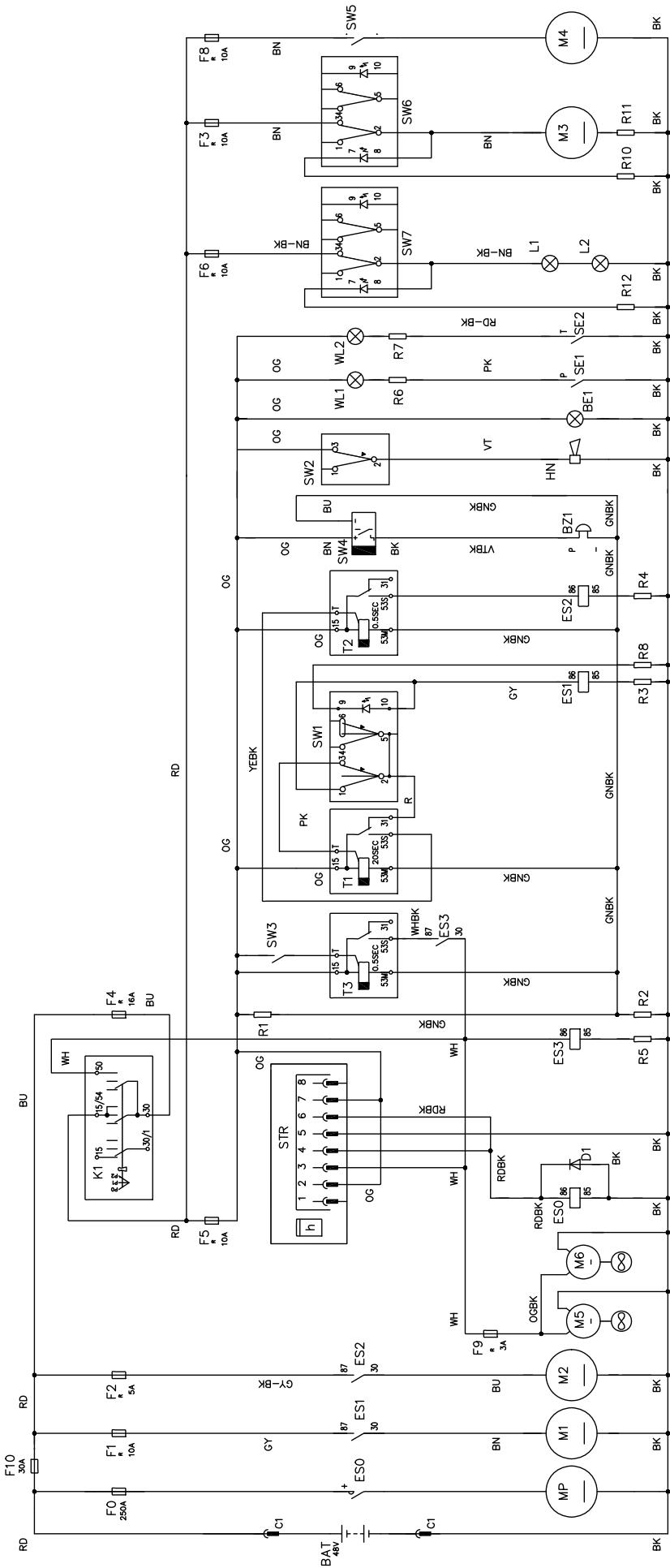

EE] ELEKTRISCHE INSTALLATIE (vervolg) NEDERLANDS GEBRUIKSAANWIJZING

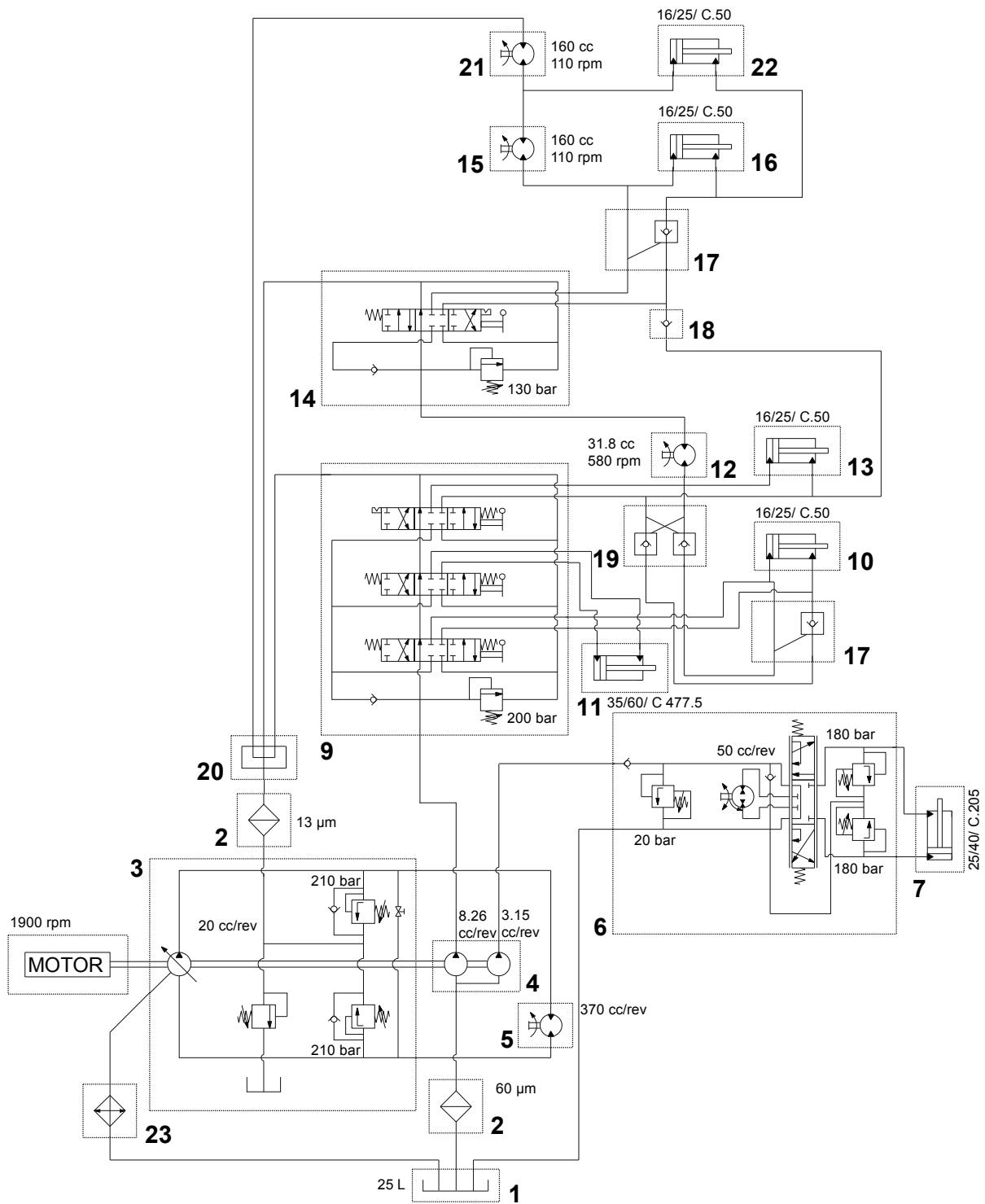

GEBRUIKSAANWIJZING NEDERLANDS HYDRAULISCH SYSTEEM Legende

1. Olietank 12. Motor hoofdborstel

2. Oliefilter 13. Cilinder hoofdborstel

3. Pomp voor aandrijvingssysteem 14. Verdeler 1 hendel

4. Bedieningspomp 15. Motor zijborstel rechts

5. Motor aandrijfsysteem 16. Cilinder zijborstel rechts

6. Stuurbekrachtiging 17. Enkelvoudige blokkeerklep

9. Verdeler 3 hendels 20. Spruitstuk

10. Cilinder afvalcontainer 21. Motor zijborstel links (waar aanwezig)

11. Cilinder flap 22. Cilinder zijborstel links (waar aanwezig)

16/25/ C.50 À 160 cc he El 16/25/ C.50 1160 cc 110 rpm FF 16

NEDERLANDS GEBRUIKSAANWIJZING

MACHINE GEBRUIKSKLAAR MAKEN

- GEVAAR - LETOP — WAARSCHUWING - ADVIES LET OP! ÂÀ Op de machine zijn enkele plaatjes aangebracht met de volgende woorden: Bij het lezen van deze handleiding moet de bediener de betekenis van de symbolen op deze plaatjes goed kennen. Dek de plaatjes niet af en vervang ze onmiddellijk als ze beschadigd zijn. CONTROLE / VOORBEREIDINGEN VOOR ACCU'S OP EEN NIEUWE MACHINE LET OP! De elektrische onderdelen van deze machine kunnen ernstig beschadigd raken als de accu's niet op de juiste manier worden gemonteerd en aangesloten. De accu's mogen alleen door bevoegd personeel worden gemonteerd. Controleer voordat u de accu's monteert of ze niet beschadigd zijn. Ontkoppel de stekker van de accu's of acculader. Wees altijd bijzonder voorzichtig met de accu's. Bevestig de beschermkapjes van de accupolen die bij de machine worden geleverd. De machine moet worden voorzien van accu's van 48 V die serieel moeten worden aangesloten. De machine kan op een van de volgende manieren worden geleverd: a) Met accu's op de machine gemonteerd, klaar voor gebruik (optioneel) b) De accu's zijn op de machine gemonteerd, maar bevatten geen elektrolyt c) De accu's worden niet meegeleverd Ga op basis van de configuratie als volgt te werk. a) Met accu’s op de machine gemonteerd, klaar voor gebruik (optioneel)

1. Open de klep voor de accuruimte (1) met de deblokkeerknop (25).

2. Controleer of de accu's met de stekker (40) op de machine zijn aangesloten.

3. Sluit de motorkap.

4. Steek de contactsleutel (57) in het contact en draai deze in stand ‘l’ zonder het pedaal (37) te drukken.

Als alle lampjes (51) gaan branden, zijn de accu's klaar voor gebruik. Als er enkele gele lampjes of alleen het rode lampje gaat branden, moeten de accu's worden opgeladen (zie de procedure in het hoofdstuk Onderhoud). b) De accu’s zijn op de machine gemonteerd, maar bevatten geen elektrolyt

1. Open de klep voor de accuruimte (1) met de deblokkeerknop (25).

2. Verwijder de doppen (47) van de accu's (3 en 22).

LET OP! Het loodzwavelzuur is zeer corrosief dus wees bijzonder voorzichtig. Als de vloeistof in contact komt met de huid of de ogen, spoel dan overvioedig uit met water en raadpleeg een arts. De accu's moeten worden gevuld in een goed geventileerde ruimte. Draag werkhandschoenen. 3. Vul de cellen van de accu's met loodzwavelzuur voor accu's (densiteit van 1,27 op 1,29 kg bij 25 °C) aan de hand van de instructies in de gebruikershandleiding van de accu.

4. De juiste hoeveelheid loodzwavelzuur staat in de handleiding van de accu's.

5. Laat de accu's even staan en vul de cellen daarna met loodzwavelzuur aan de hand van de instructies in de handleiding van de accu's.

6. Laad de accu's op (zie de procedure in het hoofdstuk Onderhoud).

c) De accu’s worden niet meegeleverd

1. Schaf de juiste accu's aan (Zie het onderdeel Technische eigenschappen).

Raadpleeg voor de keuze en montage een gekwalificeerde leverancier.

2. Laad de accu's op (zie de procedure in het hoofdstuk Onderhoud).

14 33019318(2)2010-09 A SR 1601 B

GEBRUIKSAANWIJZING NEDERLANDS

CONTROLELIJST VOOR GEBRUIK

Voor elk gebruik: — Controleer of de machine geen schade vertoont en geen olie lekt. — Controleer het oliepeil van het hydraulische systeem (19) (zie het specifieke hoofdstuk). — Steek de hoofdsleutel in het contact en draaï het contact (57) in stand ‘l’; controleer of de lampjes voor de acculading (51) gaan branden: + Als alle lampjes (51) gaan branden, zijn de accu's klaar voor gebruik. + Als er enkele gele lampjes of alleen het rode lampje gaat branden, moeten de accu's worden opgeladen (zie de procedure in het hoofdstuk Onderhoud). Op de bestuurdersstoel: — _Zorg dat u alle bedieningen en de bijbehorende functies kent. — Stel de stoel zodanig af met de hendel (40) dat alle bedieningen binnen handbereik liggen. — Steek de contactsleutel (57) in het contact en draai deze naar stand ‘l': + Controleer of het geluidssignaal (58), de urenteller (56) en de lampen (61, optioneel) goed werken. + Draai de contactsleutel (57) naar ‘O'. — Controleer de parkeerrem (35 met 36). De rem moet stevig in de ingeschakelde stand blijven staan, zonder dat hij gemakkelijk kan worden uitgeschakeld (meld defecten altijd meteen bij het servicepersoneel). Programmeer het reinigen van tevoren: — Zorg dat u op lange trajecten zo weinig mogelijk hoeft te stoppen en weg te rijden. — _Zorg dat u altid enkele centimeter van de geveegde banen overlapt, zodat u het volledige oppervlak veegt. — Vermijd scherpe bochten, stoot niet tegen de stijlen aan en zorg dat de zijkanten van de machine nergens tegenaan wrijven. HOOFDBORSTEL Voor deze machine zijn diverse typen hoofdborstel verkrijgbaar. Als u wilt weten welk type borstel geschikt is voor de opperviakken en het soort vuil dat moet worden verwijderd, neem dan contact op met uw Nilfisk-leverancier. OPMERKING Raadpleeg voor de montage het hoofdstuk over onderhoud van de hoofdborstel.

GEBRUIK VAN DE MACHINE

De SR 1601 is een automatische veegmachine voor vloeren, van het type ‘met bediener’. De bedieningen zijn ontworpen voor maximaal gebruiksgemak. Als er reinigingswerkzaamheden worden uitgevoerd met een enkele doorgang, hoeft u de hoofdborstel alleen maar laten zakken.

VOOR HET STARTEN VAN DE MACHINE

1. Zorg dat u alle bedieningen voor de bestuurder en de bijbehorende functies kent.

2. Bepaal de reinigingsbaan. Maak lange, horizontale banen met zo weinig mogelijk bochten.

3. Houd het rempedaal (35) onder controle. Deze moet op zijn plaats stil staan.

LET OP! Als het pedaal veert of onder druk meegeeft, mag u de machine niet verplaatsen. Meld defecten onmiddellijk bij het servicepersoneel. SR 1601 B 33019318(2)2010-09 A 15

NEDERLANDS GEBRUIKSAANWIJZING

DE MACHINE STARTEN EN STOPPEN

Starten van de machine OPMERKING De stoel (32) is uitgerust met een veiligheidssensor waardoor de machine alleen kan bewegen als er iemand op de bestuurdersstoel zit. 1. Steek terwijl u op de bestuurdersstoel (32) zit de contactsleutel (57) in de contactschakelaar; draai de sleutel in stand ‘l zonder het gaspedaal (37) in te trappen en wacht totdat de lampjes voor de acculading (51) gaan branden. Als alleen het rode lampje voor de acculading (51) gaat branden, zet u de contactsleutel in stand ‘O”, verwijdert u de sleutel en laadt u de accu's op (zie de procedure in het hoofdstuk Onderhoud). Draai de contactsleutel (57) rechtsom in startstand ‘Il’ en laat de sleutel los zodra de hoofdmotor start. Schakel de parkeerrem uit.

4. Druk met uw voet op het voorste deel van het gaspedaal (37) en laat de machine 2 tot 3 minuten met een laag toerental

draaien om het hydraulische systeem op te warmen. 5. Druk continu met uw voet op het voorste deel van het gaspedaal (37) om de machine vooruit te laten rijden of op het achterste deel om de machine achteruit te laten rijden. De bewegingssnelheid is instelbaar van nul tot de maximale waarde via de druk op het pedaal.

LET OP! Verander tijdens het sturen niet plotseling van richting, let altijd goed op en stuur altijd bij lage snelheden, vooral als de afvalcontainer vol is of als de machine op een helling staat. Laat de machine langzaam rijden op hellende opperviakken. Als u omlaag rijdt op hellende oppervlakken, houd de rijsnelheid dan onder controle met het rempedaal (35). Stuur niet op hellende opperviakken; blijf in een rechte lijn rijden, zowel omhoog als omlaag. De machine stoppen

6. Laat het pedaal (37) los om de machine te stoppen.

Als u de machine snel tot stilstand wilt brengen, drukt u ook het rempedaal (36) in. 7... Schakel de machine uit door de contactsleutel (57) op ‘O' te zetten en daarna te verwijderen.

8. Schakel de parkeerrem in.

1. Schakel de parkeerrem in door tegelijkertijd op de pedalen (35) en (36) te drukken.

2. Schakel de parkeerrem uit door het pedaal (35) in te drukken en weer los te laten.

LET OP! Schakel de parkeerrem in voordat u onderhoudswerkzaamheden uitvoert, onderdelen vervangt of omzettingen naar andere functies uitvoert. Schakel de parkeerrem in als u de machine op hellingen parkeert. 16 33019318(2)2010-09 A SR 1601 B

GEBRUIKSAANWIJZING NEDERLANDS

Volg de instructies in het deel ‘De machine voorbereiden op het gebruik’ in deze handleiding.

1. Ga naar de plaats waar de werkzaamheden moeten worden uitgevoerd zoals beschreven in het vorige deel.

2. Controleer de afvalcontainer en laat deze met de hendel (54) zakken.

3. Gebruik de hendel (53) om de hoofdborstel te laten zakken en te activeren.

WAARSCHUWING! Zorg dat u niet te lang op een plaats blijft staan met de machine terwijl de borstels draaien: dan kunnen er markeringen op de vloer achterblijven. OPMERKING De losklep van de afvalcontainer gaat automatisch open als de hoofdborstel omlaag wordt gezet en sluit automatisch als de hoofdborstel omhoog gaat.

4. Druk op het bovenste deel van de schakelaar (59) om de aanzuigventilator en de stofregeling te activeren.

WAARSCHUWING! Als u op een natte vloer aan het werk gaat, moet u de aanzuigventilator en de stofregeling met de schakelaar (59) uitschakelen om de filter voor de stofregeling te beschermen. Schakel de aanzuigventilator en de stofregeling weer in als de machine op een droge vloer staat.

5. Zet de hendel (52) omlaag om de zijborstel (9) (15, standaard op SR 1601 MAXI) omlaag te zetten en te activeren.

Waar aanwezig kunt u het stofneerslagsysteem met de schakelaar (60) gebruiken. 6. Laat de machine in een rechte lin en met een geschikte snelheid vooruit rijden. Laat de machine langzamer rijden als er veel vuil moet worden opgeveegd of als het voor de veiligheid beter is om een lagere snelheid in te stellen. Zorg dat elke baan met ongeveer 15 cm overlapt. 7. De stoffilter moet zo schoon mogelijk zijn voor een goed resultaat na het vegen. U kunt de filter onder het vegen reinigen door de filterschudder te activeren; druk dan op het onderste deel van de schakelaar (59). Activeer daarna de aanzuigventilator en de stofregeling opnieuw door op het bovenste deel van de schakelaar (59) te drukken. Herhaal deze handeling gemiddeld elke 10 minuten tijdens de werkzaamheden (dit is afhankelijk van de hoeveelheid stof in de te reinigen zone). OPMERKING Deze handeling kan ook worden uitgevoerd terwijl de machine beweegt. WAARSCHUWING! Als de stoffilter is verstopt en/of als de afvalcontainer vol is, kan de machine geen stof en vuil meer verzamelen.

8. Draai u af en toe om om te controleren of de machine voldoende stof en vuil verzamelt. Als er vuil achter de machine

achterblijft, betekent dit dat de machine te snel rijdt, dat de hoofdborstel moet worden afgesteld of dat de afvalcontainer (45) vol is. Als de werkzaamheden zijn voltooid en telkens als de afvalcontainer (45) vol is, moet u deze legen (zie hiervoor het volgende deel). SR 1601 B 33019318(2)2010-09 A 17

NEDERLANDS GEBRUIKSAANWIJZING

DE AFVALCONTAINER LEGEN

GEVAARI! De afvalcontainer mag alleen worden geleegd op een vlakke ondergrond. Zet de afvalcontainer nooit omhoog op een hellende ondergrond. OPMERKING De minimale vrije losruimte onder het plafond om de afvalcontainer omhoog te kunnen zetten is 275 cm.

1. Zet de hoofdborstel omhoog met de hendel (53).

2. Druk op het onderste deel van de schakelaar (59) om de filterschudder te activeren en de vuilresten uit het stoffilter (12) te halen. OPMERKING De filterschudder werkt optimaal als de afvalcontainer volledig omlaag staat.

3. Ga met de machine naar het gebied waar de container kan worden geleegd of naar een hiervoor geschikte container.

4. Zet de afvalcontainer helemaal omhoog met de hendel (54).

OPMERKING De losklep sluit automatisch als u de hendel (54) gebruikt om de afvalcontainer omhoog te zetten. U kunt de bediening van de losklep met de hendel (55) opnieuw activeren als de container omhoog gaat om vanaf de geschikte hoogte te lossen.

5. Laat de machine naar voren rijden totdat de afvalcontainer onder de loscontainer staat en schakel de parkeerrem in.

6. Open de losklep voor het afval met de hendel (55) en leeg de afvalcontainer.

OPMERKING Als het afval niet in een container wordt gelost, raden wij u aan om op de minimale hoogte te lossen om te voorkomen dat het stof wegwaait. Als er onderhouds- of reinigingswerkzaamheden moeten worden uitgevoerd onder of naast een omhoog geplaatste afvalcontainer, zet de afvalcontainer dan op de maximale hoogte met de hendel (54) en trek de handgreep (39) naar achteren om ervoor te zorgen dat de veiligheidssteun (5) in de blokkeerstand staat. De veiligheidssteun zorgt dat de afvalcontainer in de stand omhoog staat zodat er werkzaamheden onder de container zelf kunnen worden uitgevoerd. Vertrouw nooit alleen op de hydraulische onderdelen van de machine voor het ondersteunen van de afvalcontainer.

A EE 7... Trek de blokkeerhandgreep (39) naar achteren om de veiligheidssteun (5) van de omhoog geplaatste afvalcontainer in te schakelen. Laat de afvalcontainer daarna met de hendel (54) iets zakken om hem te blokkeren.

8. Controleer de klep van de afvalcontainer en de voorste pakking. Gebruik waar nodig een borstel om het vuil daar te

verwijderen. Voor een goede werking van de machine moet de klep van de afvalcontainer perfect aansluiten op de behuizing van de borstels.

9. Ga weer op de bestuurdersstoel zitten. Schakel de parkeerrem uit.

Zet de machine naar achteren zodat u de afvalcontainer omlaag kunt zetten.

10. Zet de afvalcontainer omhoog met de hendel (54), duw de blokkeerhendel (39) naar voren zodat de veiligheidssteun (5)

deblokkeert en laat daarna de afvalcontainer zakken. 18 33019318(2)2010-09 A SR 1601 B

GEBRUIKSAANWIJZING NEDERLANDS

NA GEBRUIK VAN DE MACHINE

1. Druk op het onderste deel van de schakelaar (59) om de filterschudder te activeren, reinig het stoffilter van de afvalcontainer en leeg de container zelf (zie het vorige deel). Zet de hoofdborstel omhoog met de hendel (53). Zet alle bedieningen in de uitgeschakelde stand. Schakel de machine uit door de contactsleutel (57) op ‘O' te zetten en daarna te verwijderen. Schakel de parkeerrem in. Controleer het onderhoudsschema en voer de noodzakelijk handelingen uit voordat u de machine wegzet. Zet de machine op een afgedekte plek. NpnsEwn OPMERKING De machine kan worden gereinigd met reinigingsapparatuur onder druk maar richt de straal niet direct op of in de onderdelen. We raden u aan de machine altijd volledig af te drogen voor gebruiïk. Meld defecten of storingen die u tijdens het gebruik van de machine hebt opgemerkt meteen bij het servicecentrum van Nilfisk of bij het onderhoudspersoneel.

LANGE PERIODE VAN STILSTAND

Als de machine langer dan 30 dagen niet wordt gebruikt, is het raadzaam de volgende handelingen uit te voeren:

1. Controleer of de opbergruimte van de machine schoon en droog is.

2. Leeg de watertank van de installatie voor stofbestrijding (4) en reinig de waterfilter (30, optioneel).

3. Koppel de stekker van de accu's los met de bediening (21).

EERSTE GEBRUIKSPERIODE Na de eerste gebruiksperiode (de eerste 5 uur) moet u de volgende handelingen uitvoeren:

1. Controleer de bevestiging van de bevestigings- en aansluitingsonderdelen.

2. Controleer of de zichtbare onderdelen intact zijn en geen lekkages vertonen.

ONDERHOUD De levensduur van de machine en de optimale veilige werking ervan worden geholpen door nauwkeurig en regelmatig onderhoud. Hieronder staat het verkorte schema voor regelmatig onderhoud. De aangegeven perioden zijn afhankelijk van de specifieke werkomstandigheden en worden bepaald door de verantwoordelijke persoon voor onderhoud. Alle regelmatige of buitengewone onderhoudswerkzaamheden moeten worden uitgevoerd door bevoegd personeel of bij een servicecentrum van Nilfisk. In deze handleiding staan na het onderhoudsschema alleen de eenvoudigste en meest voorkomende onderhoudsprocedures. De procedures voor de onderhoudswerkzaamheden die niet in het schema voor normaal en buitengewoon onderhoud staan, vindt u in de servicehandleiding, die bij de verschillende servicecentra ligt. accu's, ingeschakelde parkeerrem en sleutel verwijderd. Lees eerst aandachtig de instructies in het hoofdstuk Veiligheid door, voordat u de onderhoudswerkzaamheden uitvoert. LET OP! VAN De onderhoudswerkzaamheden moeten worden uitgevoerd op een uitgeschakelde machine, met ontkoppelde SR 1601 B 33019318(2)2010-09 A 19

NEDERLANDS GEBRUIKSAANWIJZING ONDERHOUDSSCHEMA OPMERKING De vermelde onderhoudsintervallen zin bÿ gebruik onder normale omstandigheden. Bÿ machines die in zeer vuile omgevingen worden gebruikt, moeten de onderhoudsbeurten vaker worden uitgevoerd. Procedure Controle van het peil van de vloeistof in de accu's Controle peil hydraulische olie Controle parkeerrem Bij aflevering u Na de Dagelijks onderhoud | °215te 50 uur Elke 30 uur Elke 150 uur Elke 300 uur Elke 1.000 uur Reiniging hoofdborstel en zijborstels Controle en reiniging waterfiter installatie voor stofbestrijding (waar aanwezig) Reiniging radiateur hydraulische olie Controleer de borstels en stel ze af Controle en reiniging stoffiter afvalcontainer {methode A) Controle integriteit, hoogte en werking flaps Controle integriteit pakkingen afvalcontainer Controle en reiniging van de elektroventilatoren en van de houder voor de koolborstels voor de hoofdelektromotor Smering lagers stuurinrichting en hydraulische zuigers Vervanging filter reservoir hydraulische olie Vervanging filter pomp hydraulische olie Controle en reiniging stoffiter afvalcontainer {methode B) Controle en reiniging stoffiter afvalcontainer {methode C) Vervanging filter voor bijvullen hydraulische olie Vervanging hydraulische olie van reservoir (1) _Zie voor de betreffende procedure de werkplaatshandleiding. (2) Of vaker in stoffige ruimten. (3) _ Ververs de hydraulische olie de eerste keer na 500 uur en daarna elk jaar. 20 33019318(2)2010-09 A SR 1601 B

GEBRUIKSAANWIJZING NEDERLANDS

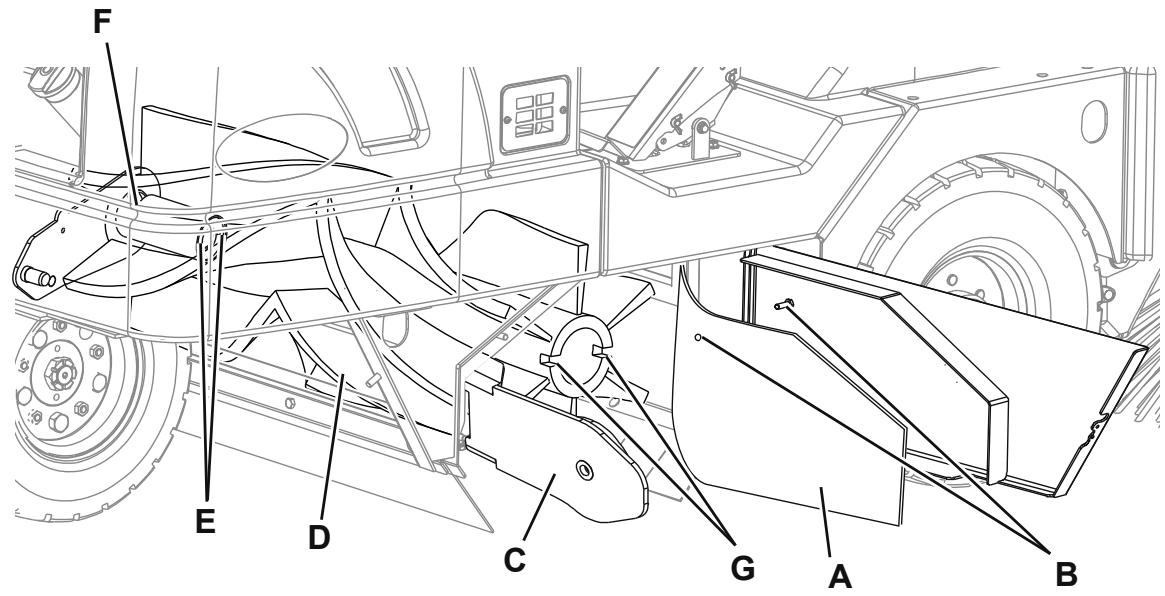

ONDERHOUD VAN DE HOOFDBORSTEL

Vervang de hoofdborstel als de haren zijn afgesleten tot een lengte van 50 mm zodat de borstel optimaal blijft werken. Vervanging hoofdborstel LET OP! Wij raden u aan werkhandschoenen te dragen als u de borstel vervangt omdat er scherpe deeltjes tussen de haren van de borstel kunnen blijven hangen. OPMERKING Er zijn verschillende soorten borstels leverbaar. Deze procedure is van toepassing op alle soorten borstels. Zet de machine op een vlakke ondergrond. Schakel de parkeerrem in. Draai de contactsleutel (57) en start de machine. Zet de hoofdborstel omlaag met de hendel (53). Draai de contactsleutel (57) naar ‘O’ om de motor uit te schakelen. Open het rechterpaneel (18). Verplaats de zijflap rechts (A, Afb. 2) en bevestig deze met de bevestigingspen (B). Open de hefboomeenheid (C) in de kern van de hoofdborstel (D). pimEsN A OPMERKING De hefboom wordt op zijn plaats gehouden door het rechterpaneel (18). 9. Haal de hoofdborstel (D) uit de houder en verwijder eventueel aanwezig touw of draden die in de borstel en rond de naven zijn gedraaid. 10. Vervang de hoofdborstel en steek de nieuwe borstel in de houder; controleer of de borstel juist is geplaatst, of de opening op de kern van de hoofdborstel (D) in de pennen (E) op de naaf zijn (F) gestoken en of de borstel zelf goed in de zitting is aangebracht.

11. Sluit de hendeleenheid (C) in de kern van de hoofdborstel en steek deze weer naar binnen.

OPMERKING Controleer of de ribben op de hendel in de gleuven (G) (linkerzijde) in de kern van de hoofdborstel zijn gestoken.

12. Plaats de zijflap rechts terug en sluit het rechterpaneel (18) totdat de blokkeerhendel vastgrijpt.

P100321 Afbeelding 2 SR 1601 B 33019318(2)2010-09 A 21

NEDERLANDS GEBRUIKSAANWIJZING De hoogte van de hoofdborstel afstellen OPMERKING Er zin verschillende soorten borstels leverbaar. Deze procedure is van toepassing op alle soorten borstels. Zet de machine op een vlakke en gelijkmatige ondergrond. Schakel de parkeerrem in. Draai de contactsleutel (57) en start de machine. Laat de hoofdborstel met de hendel (53) zakken en laat deze 1 minuut draaien. Hierdoor kan de hoofdborstel een strook op de vloer reinigen. Zet na 1 minuut de hoofdborstel omhoog, schakel de parkeerrem uit en verplaats de machine zodanig dat de gereinigde strook zichtbaar is.

6. Controleer de gereinigde strook op de vloer. Als deze strook minder dan 50 mm of meer dan 75 mm breed is, moet de

hoofdborstel worden afgesteld. 7... Open voor het afstellen de klep van de accuruimte (1) met de deblokkeerknop (25), draai de knop (A, Afb. 3) los en gebruik de stelmoer (B) van de hoofdborstel, maar houd rekening met het volgende: + Rechtsom draaien verlaagt de druk en de indruk op de grond van de borstel. + Linksom draaien verhoogt de druk en de indruk op de grond van de borstel. Als de borstel is afgesteld, blokkeert u de regelaar met de knop (A).

8. Herhaal de stappen 2-7 totdat de gereinigde strook tussen 50 en 75 mm breed is.

HBEON = OPMERKING As u de indruk niet goed kunt afstellen en de borstel verschillende indrukken maakt met de uiteinden, zie dan de werkplaatshandleiding voor de juiste stelprocedure. P100322 Afbeelding 3 22 33019318(2)2010-09 A SR 1601 B

GEBRUIKSAANWIJZING NEDERLANDS

ONDERHOUD VAN DE ZIJBORSTEL

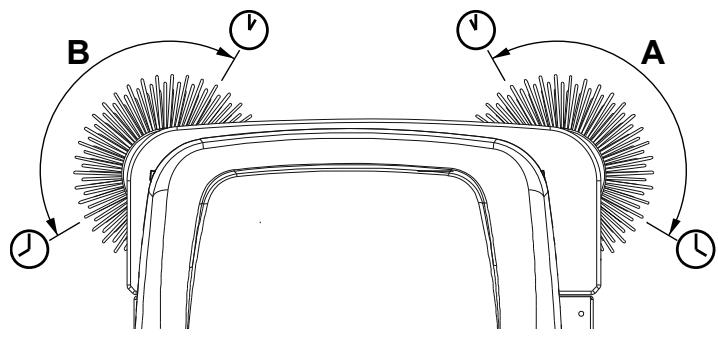

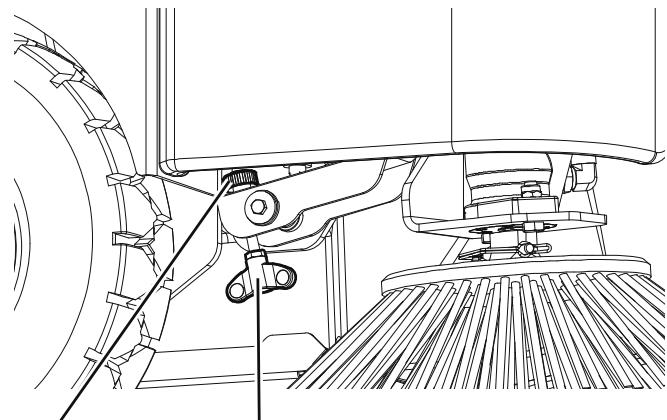

De zijborstel afstellen OPMERKING Er zijn verschillende soorten borstels leverbaar. Deze procedure is van toepassing op alle soorten borstels. Zet de machine op een vlakke en gelijkmatige ondergrond. Schakel de parkeerrem in. Draai de contactsleutel (57) en start de machine. Laat de zijborstel met de hendel (52) zakken en laat deze 1 minuut draaien. Als deze in de stand omlaag staat, moeten de zijborstels (9) (15, standaard op SR 1601 MAXI) contact met de vloer in breedte en richting maken, zoals aangegeven in de afbeelding (A en B, Afb. 4). 6. Draai voor het afstellen de knop (A, Afb. 5) los en gebruik de stelmoer (B) van de zijborstel, maar houd daarbij rekening met het volgende: + Rechtsom draaien verlaagt de druk en de indruk op de grond van de borstel. + Linksom draaien verhoogt de druk en de indruk op de grond van de borstel. Als de borstel is afgesteld, blokkeert u de regelaar met de knop (A).

7. Voer de punten 1-5 opnieuw uit om te controleren of de zijborstels op de juiste hoogte vanaf de grond zijn afgesteld.

8. Als de borstel door overmatige slijtage niet meer kan worden afgesteld, moet de borstel zoals in het volgende deel worden vervangen. mew OPMERKING Voor een juiste werking moet de ziborstel (9) (15, standaard op SR 1601 MAXI) worden vervangen als de haren zin versleten tot een lengte van 75 mm. De hoogte van de zijborstel moet altijd worden afgesteld nadat de borstel is vervangen.

P100323 P100324 Afbeelding 4 Afbeelding 5 SR 1601 B 33019318(2)2010-09 A 23

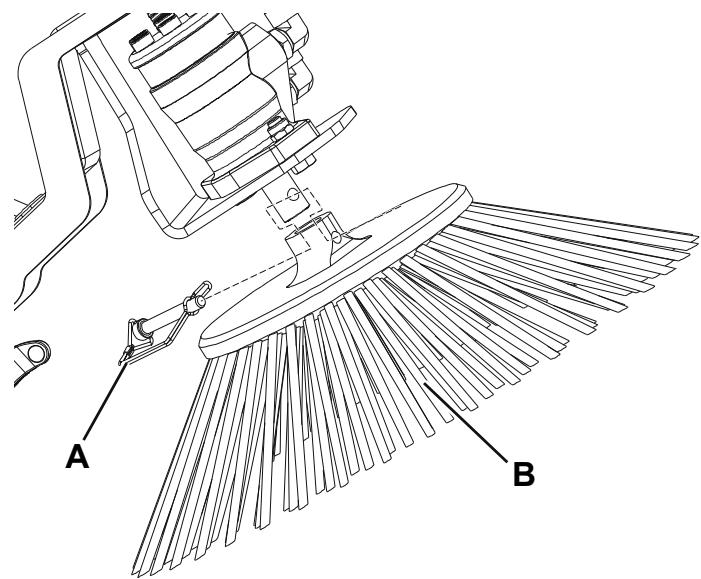

NEDERLANDS GEBRUIKSAANWIJZING Vervanging van de zijborstel LET OP! Wij raden u aan werkhandschoenen te dragen als u de zijborstel vervangt omdat er scherpe deeltjes tussen de haren van de borstel kunnen blijven hangen.

1. Zet de afvalcontainer omhoog zodat de zijborstel op menshoogfte staat.

2. Koppel de klem los om de aankoppelingspen (A, Afb. 6) los te halen en verwijder de zijborstel (BB) uit de motoras.

3. Laat de nieuwe borstel op de motoras schuiven, lijn de opening uit met de pen en steek de aankoppelingspen (A) naar binnen. P100325 Afbeelding 6 24 33019318(2)2010-09 A SR 1601 B

GEBRUIKSAANWIJZING NEDERLANDS ONDERHOUD VAN DE FILTER VOOR DE STOFREGELING (PANEELFILTER) Het aanzuigsysteem kan alleen goed werken als de paneelstoffilter van de afvalcontainer regelmatig wordt gereinigd. De filter gaat langer mee als u zich aan de aanbevolen onderhoudsintervallen houdt. LET OP! — Draag bij het reinigen van de filter altijd een veiligheidsbril. — Maak geen gaten in de filter. — _Reinig de filter in een goed geventileerde ruimte. — Draag een beschermingsmasker om te voorkomen dat u stof inademt.

1. Zet de machine op een viakke ondergrond, schakel de parkeerrem in en draai de contactsleutel (57) naar ‘O'.

Open de sloten (6), zet de klep van de afvalcontainer (16) omhoog en blokkeer deze met de steunstang (17) door deze op de juiste manier te plaatsen. 3. Controleer het bovenste deel van de filter voor stofregeling (12) op schade. Als er alleen veel stof in het bovenste deel van de filter aanwezig is, betekent dit dat er een gat in de filter zit of dat de pakking van de filter beschadigd is. 4. Draai de vier bevestigingsknoppen (13) van de schudderfiltereenheid los. Zet de filterschuddereenheid (11) omhoog voor toegang tot het filterpaneel.

5. Zet de filter voor stofregeling (12) omhoog zodat u de filter uit de machine kunt verwijderen.

6. Reinig de filter met een van de volgende methoden:

Methode A Zuig het stof uit de filter. Tik de filter voorzichtig tegen een vlak opperviak (met het vuile opperviak omlaag) om het vuil en stof te verwijderen. OPMERKING Zorg dat u het metalen lipje dat uit de pakking steekt niet beschadigt. Methode B Zuig het stof uit de filter. Blaas perslucht (maximaal 6 bar) in de schone kant van de filter (in de tegengestelde richting van de luchtstroom). Methode C Zuig het stof uit de filter. Dompel de filter 15 minuten in warm water en spoel de filter daarna af onder een zachte waterstraal (maximaal 2,5 bar). Plaats de filter pas weer terug in de machine als hij volledig droog is. OPMERKING De filter droogt optimaal door de filter horizontaal op de twee afstandsstukken te laten rusten, zodat er lucht onder de filter door kan stromen. OPMERKING U kunt de filter grondig reinigen met water en eventueel een niet-schuimend reinigingsmiddel. Hoewel het filter hierdoor schoner wordt, wordt de levensduur van het filter korter en zal dus vaker moeten worden vervangen. Het gebruik van ongeschikte schoonmaakmiddelen kan de functionele eigenschappen van het filter verminderen.

7. Volg voor montage van de filter de instructies in omgekeerde volgorde en let daarbij op het volgende:

+ Monteer de filter met het rooster omhoog. + Als de pakking op de filter is gescheurd of ontbreekt, moet deze worden vervangen. OPMERKING Reinig voordat u de filter vervangt het vuil van het verzamelplaatje van het stof dat zich onder de filter bevinat. Controleer of de strook voor vuil op het bovenste deel van het verzamelplaatje voor het stof vri kan bewegen.

ONDERHOUD VAN HET STOFFILTER (ZAKFILTER) Er is vrijwel geen onderhoud nodig voor het systeem met zakfilter. Het enige dat regelmatig moet worden gedaan is het activeren van de filterschudder met het onderste deel van de schakelaar (59). OPMERKING Controleer voordat u de filterschudder activeert altijd of de afvalcontainer omlaag staat.

NEDERLANDS GEBRUIKSAANWIJZING

ONDERHOUD AAN DE FLAPS

Voorbereidende handelingen 1. Leeg de afvalcontainer zoals in het betreffende deel van deze handleiding om te voorkomen dat het gewicht van het afval in de container invloed uitoefent op de controle van de hoogte van de flaps. Zet de machine op een vlakke ondergrond die als referentiepunt kan dienen voor de controle van de hoogte van de flaps. Draai de contactsleutel (57) naar ‘O'. Schakel de parkeerrem in. Open de kleppen rechts (18) en links (2). Verwijder de hoofdborstel; zie hiervoor het betreffende deel. Controleer ook de flaps voor en achter in de houder van de borstel. Vervang de gescheurde of versleten flaps of stel ze af tot een punt waarbij de hoogte vanaf de grond meer dan 6 mm is (zie de procedure in de werkplaatshandleiding).

1. Zet de machine op een vlakke ondergrond, schakel de parkeerrem in en draai de contactsleutel (57) naar ‘O’.

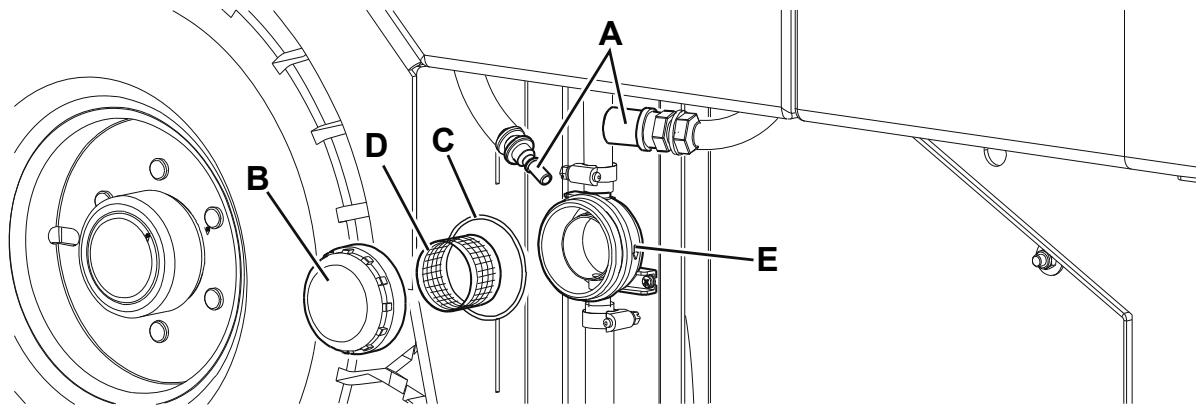

2. Koppel de snelkoppeling (A, Afb. 7) los uit de leiding van het reservoir.

3. Demonteer het linkerpaneel (2) voor toegang tot de waterfilter (30).

4. Verwijder de transparante afdekking (B) met de pakking (C) en verwijder daarna het filterrooster (D). Reinig deze en monteer terug in de steun (E). OPMERKING Plaats de pakking (C) en het filterrooster (D) goed in de houders van de afdekking en de steun (E).

5. Monteer weer in de omgekeerde volgorde van demontage.

P100329 Afbeelding 7 HYDRAULISCHE OLIE LET OP! Raak de warme onderdelen niet aan. Laat de elektromotor en het hydraulische systeem afkoelen. Zet de machine op een viakke ondergrond, schakel de parkeerrem in en draai de contactsleutel (57) naar ‘O”. Open de klep voor de accuruimte (1) met de deblokkeerknop (25). Demonteer de zijklep links (4) met het slot, verwijder waar nodig de leiding van de waterfilter (30, waar aanwezig). Controleer het peil van de hydraulische olie via de indicator op het reservoir (19). Het peil van de hydraulische olie moet halverwege de indicator staan. Als het peil lager is, draait u de dop (20) los en vul u hydraulische olie van het type AGIP Arnica 46 bij. Vervang de olie en de filters bij vervuiling door een mechanische storing (zie de procedure in de werkplaatshandleiding).

GEBRUIKSAANWIJZING NEDERLANDS

ACCU'S AANSLUITEN/VERWIJDEREN

LET OP! Kantel de loodaccu’s (WET) niet omdat er anders bijtende vloeistof uit de accu’s kan lopen. Sluit de minpool en de pluspool van de accu nooit, ook niet per ongeluk, aan met gereedschap, sleutels, etc. om te voorkomen dat er kortsluiting ontstaat, wat erg gevaarlijk kan zijn. De accu’s monteren Zie voor het type accu dat op de machine kan zijn gemonteerd het deel Technische eigenschappen. De accu's worden op de machine gemonteerd volgens de oplossing in het schema (46). LET OP! De WET-accu's zijn in een geschikte bak geplaatst om te voorkomen dat er zuur uitloopt. Monteer WET-accu's nooit zonder een geschikte bak. Zet de machine op een vlakke ondergrond en schakel de parkeerrem in. Controleer of de contactsleutel (57) is verwijderd. Open de klep voor de accuruimte (1) met de deblokkeerknop (25). Monteer met behulp van een tweede persoon en een geschikt hefsysteem de accu's (3 en 22) en sluit ze aan de hand van het schema (46) aan.

5. Sluit de stekker van de accu's (40) aan en sluit de klep (1).

6. Laad eventueel de accu's op (zie de procedure in het volgende deel).

FwN= De accu's verwijderen

7. Zet de machine op een vlakke ondergrond en schakel de parkeerrem in.

8. Controleer of de contactsleutel (57) is verwijderd.

9. Koppel de stekker van de accu's (40) los met de bediening (21).

10. Open de klep voor de accuruimte (1) met de deblokkeerknop (25).

11. Koppel de aansluitkabels van de accu's (3 en 22) los.

12. Controleer of alle doppen (47) van de WET-accu's zijn gesloten zodat er geen bijtende vloeistof uit kan lopen.

13. Verwijder de accu's (3 en 22) met behulp van een tweede persoon en een geschikt hefsysteem.

SR 1601 B 33019318(2)2010-09 A 27

NEDERLANDS GEBRUIKSAANWIJZING

OPMERKING Laad de accu's op als het rode lampje (accu leeg) (57) brandt; als er enkele gele lampjes branden (accu's half leeg) of na de werkzaamheden. WAARSCHUWING! Houd de accu's altijd opgeladen, omdat de levensduur van de accu’s dan langer is. WAARSCHUWING! Als de accu's leeg zijn, zorg dan dat ze dat niet te lang blijven, omdat de levensduur van de accu anders minder wordt. Controleer minstens een keer per week of de accu's zijn opgeladen. LET OP! Wanneer er loodaccu's (WET) op de machine zijn gemonteerd, dan kan tijdens het opladen van de accu's het bijzonder explosieve waterstofgas vrijkomen. Laad de accu alleen op in een goed geventileerde ruimte en ver van open vuur. Tijdens het opladen van de accu's mag er niet gerookt worden. Houd de motorkap geopend als de accu's worden opgeladen. LET OP! Let tijdens het opladen van de loodaccu's (WET) goed op dat er geen vloeistof uit de accu'’s loopt. Deze vloeistof is een bijtende stof. Als de vloeistof in contact komt met de huid of de ogen, spoel dan overvloedig uit met water en raadpleeg een arts. Zet de machine op een vlakke ondergrond en schakel de parkeerrem in. Controleer of de contactsleutel (57) is verwijderd. Open de klep voor de accuruimte (1) met de deblokkeerknop (25). (Alleen voor WET-accu's) controleer het peil van de elektrolyt in de accu's (3 en 22). Vul eventueel bij via de doppen (47). laat alle doppen open als u de accu oplaadt. Reinig indien nodig de bovenkant van de accu's. Controleer of de acculader geschikt is aan de hand van de instructies op het apparaat. De nominale spanning van de acculader is 48 V. Gebruik een acculader die geschikt is voor het type accu dat is gemonteerd. Ontkoppel de stekker (40) van de accu's met de bediening (21) en sluit die op de externe acculader aan. Sluit de acculader aan op het stroomnet en laad de accu's op. Na het opladen ontkoppelt u de acculader van het stroomnet en haalt u de stekker (40). Controleer het elektrolytpeil van de accu's en sluit alle doppen (47). Sluit de stekker (40) van de accu's weer aan op de aansluiting op de machine. Sluit de motorklep (1). De machine is klaar voor gebruik.

GEBRUIKSAANWIJZING NEDERLANDS

CONTROLE / VERVANGING / RESETTEN VAN DE ZEKERINGEN

Controle/herstellen van de herbruikbare zekeringen

Zet de machine op een viakke ondergrond. Schakel de parkeerrem in. Zet de contactsleutel (57) in stand ‘O’ en verwijder de sleutel. Controleer op het paneel (38) of de volgende zekeringen zijn uitgeschakeld: + (A, Afb. 8): zekering F1 (10 A), aanzuiging stof (B): zekering F2 (10 A), filterschudder (C): zekering F4 (16 A), contactsleutel (D): zekering F5 (10 A), hulpsystemen elektromotor (E): zekering F3 (2 A), installatie voor stofbestrijding (waar aanwezig) (F): zekering F6 (10 A), bedrifsverlichting (waar aanwezig) (G): zekering F8, ventilator cabine (waar aanwezig) Wacht tot het onderdeel dat de zekering liet springen is afgekoeld en reset daarna de gesprongen zekering. Controle/vervanging van de strip-/smeltzekering HER = Zet de machine op een viakke ondergrond. Schakel de parkeerrem in. Zet de contactsleutel (57) in stand ‘O’ en verwijder de sleutel. Open de afdekking van het zekeringenkastje (23). Controleer de integriteit van de volgende zekeringen: + (A, Afb. 9): stripzekering FO (250 A), elektromotor hoofdpomp + _(B): smeltzekering F10 (30 A) (B), circuits hulpsystemen Vervang zekeringen die defect zijn. Sluit het zekeringenkastje (23). P100338 P100339 Afbeelding 8 Afbeelding 9 SR 1601 B 33019318(2)2010-09 A 29

NEDERLANDS GEBRUIKSAANWIJZING STORINGEN LOKALISEREN Probleem Waarschijnlijke oorzaak Oplossing De machine beweegt niet Accu's of stekker losgekoppeld Sluit de accu's of stekker aan Lege accu's Laad de accu's op Zekeringen voor bescherming circuit gesprongen Reset de gesprongen zekeringen Parkeerrem ingeschakeld Uitschakelen Hydraulische deblokkeerschroef niet in juiste positie Draai de schroef in de juiste positie De hoofdborstel draait niet Hendel in stand voor hoofdborstel omhoog Laat de hoofdborstel met de hendel zakken Vuil rond de transmissie van de borstel Verwijder het vuil Afvalcontainer niet volledig omlaag Laat de afvalcontainer helemaal zakken De machine verzamelt weinig vuil/stof Aanzuigsysteem uitgeschakeld Schakel het aanzuigsysteem met de schakelaar in Stoffilter verstopt Reinig de stoffiter Afvalcontainer vol Leeg de afvalcontainer Flaps niet heel of goed afgesteld Controleer de integriteit en de juiste afstelling van de flaps

Hoogte vanaf de grond hoofdborstel niet juist Stel de hoogte vanaf de grond van de borstel af Zekeringen voor bescherming circuit gesprongen Reset de gesprongen zekeringen De zijborstel werkt niet Hendel in stand voor zijborstel omhoog Laat de zijborstel met de hendel zakken Vuil rond de transmissie van de borstel Verwijder het vuil Afvalcontainer niet volledig omlaag Laat de afvalcontainer helemaal zakken De losklep van de afvalcontainer sluit niet Uitvoerklep geblokkeerd door vuil Verwijder het vuil aan de randen van de ruimte De motor van de filterschudder werkt niet De stekker van de motor van de filterschudder is niet goed aangesloten Herstel de verbinding Zekering voor bescherming circuit gesprongen Reset de gesprongen zekering De installatie voor stofbestriding {optioneel) werkt niet Schakelaar defect Vervang de schakelaar (*) Spuitmonden verstopt of waterfilter verstopt Reinigen Pomp defect Vervangen Zekering voor bescherming circuit gesprongen Reset de gesprongen zekering

Handelingen die door een servicecentrum van Nlilfisk moeten worden uitgevoerd. Neem voor meer informatie contact op met de servicecentra van Nilfisk. Zij beschikken over de werkplaatshandleiding. VERWIJDERING Als de machine wordt afgedankt, moet hij naar een bevoegd verwijderingbedrijf worden gebracht. Voordat de machine wordt afgedankt, moeten de volgende materialen worden verwijderd en gescheiden en vervolgens volgens de geldende milieunormen naar de betreffende afvalverwerkingsbedrijven worden gebracht: — Accu's — Polyester stoffilter — Hoofdborstel en zijborstels — Ole hydraulisch systeem — Filter voor olie hydraulisch systeem — Kunststof leidingen en onderdelen — Elektrische en elektronische onderdelen (*) Raadpleeg met name voor het afdanken van elektrische en elektronische onderdelen uw plaatselijke Nilfisk-kantoor. 30 33019318(2)2010-09 A SR 1601 B
