ATTIX 150 - Priemyselný vysávač NILFISK - Bezplatný návod na obsluhu
Nájdite návod k zariadeniu zdarma ATTIX 150 NILFISK vo formáte PDF.
| Typ produktu | Priemyselný vysávač |
| Značka | NILFISK |
| Model | ATTIX 150 |
| Kategória | Vysávač na pevný a kvapalný odpad |
| Napájanie | 230 V ~ 50 Hz |
| Príkon | 1200 W |
| Objem nádrže | 50 L |
| Maximálne podtlak | 23 kPa |
| Maximálny prietok vzduchu | 56 L/s |
| Rozmery (D × Š × V) | 550 × 420 × 620 mm |
| Hmotnosť | 15 kg |
| Dĺžka napájacieho kábla | 7,5 m |
| Hlavné funkcie | Nasávanie jemného, hrubého prachu, kvapalín; fúkanie |
| Filtrácia | Kazetový filter M (trieda M) pre nebezpečný prach |
| Hladina hluku | 68 dB(A) |
| Údržba a čistenie | Čistenie filtra systémom stlačeného vzduchu; vypúšťanie nádrže |
| Bezpečnosť | Automatické zastavenie pri kvapaline; integrované zásuvky |
| Náhradné diely a opraviteľnosť | Dostupnosť filtrov, hadíc, sacov, tesnení; index opraviteľnosti 8/10 |
| Všeobecné informácie | Priemyselné a profesionálne použitie; norma CE |
Často kladené otázky - ATTIX 150 NILFISK
Otázky používateľov k ATTIX 150 NILFISK
0 otázka o tomto zariadení. Odpovedzte na tie, ktoré poznáte, alebo položte vlastnú.
Položte novú otázku o tomto zariadení
Stiahnite si návod pre váš Priemyselný vysávač vo formáte PDF zadarmo! Nájdite svoj návod ATTIX 150 - NILFISK a vezmite svoje elektronické zariadenie späť do rúk. Na tejto stránke sú zverejnené všetky dokumenty potrebné na používanie vášho zariadenia. ATTIX 150 značky NILFISK.
NÁVOD NA OBSLUHU ATTIX 150 NILFISK
Pokud se používa verst na kapaliny:
Vysavač zlikvidujte v souladu s platnymi zákony.
Schémata zapojení
Základní vysavač
Obrázek 17
1 Zásuvka
2 Vysavač
3 Přerušovac obvodu
Obrázek 18
Návod pre použitie 2
Bezpečnost obshluhy 2
Vseobecné informáce o použití vysávača 2
Správné použitie 2
Emisia prachu do okolia 2
Vseobecnodporucania 2
Popis vysavača 3
Stfky 3
Volitelné sady 3
Príslušenstvo 3
Balenie a rozbalovanie 3
Spustenie - pripojenie sie'tového napájania 4
Predižovacie káble 4
Vlhké a suché použitie 5
Udrzba a opravy 5
Technické udaje 6
Rozmery 6
Ovladae, indicatory a prepojenia 6
Kontrola pred spustenim 6
Zapinanie 6
Striasanie hlavného filtra 7
Nudzové zastavenie 7
Vyprzdnenie zasobnika 7
Montáž sady pre mokré vysavanie 7
Na konci Čistenia 8
Udrzba, cistenie a dekontaminacia 8
Rozobratie filtra a jeho vymena 8
Vymena filtra 8
Kontrola a cistenie chladiaceho ventilatoria motora 9
Kontrola tesnenia 9
Cistenie a vymena triedica (ak je nim zariadenie vybavené) 9
Likvidácia vysávača 9
Nakresy elektrického pripojenia 9
Riešenie problemov 10

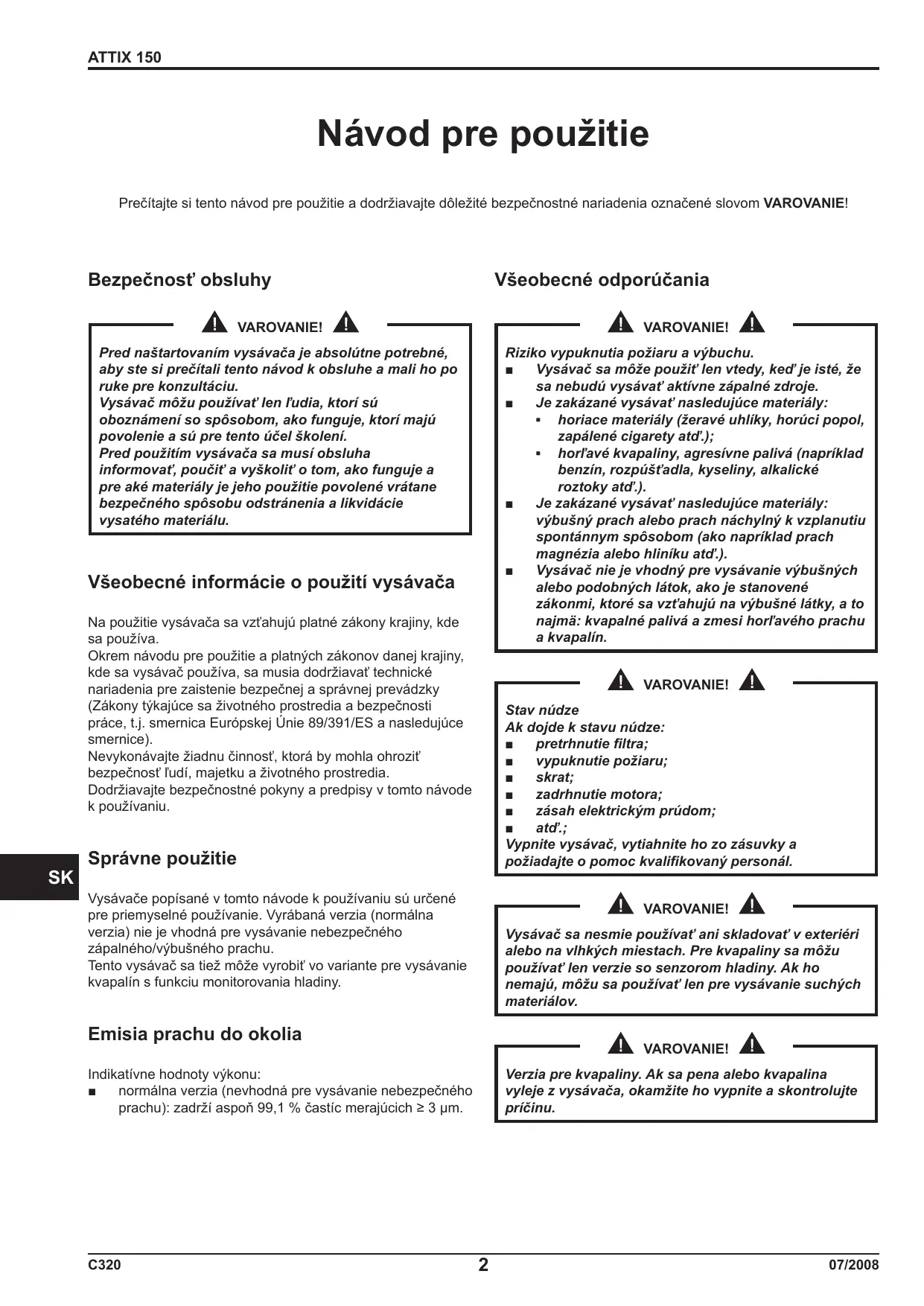

Námod pre použitie
Preciatae si tento navod pre pouzitie a dorziavajte dolezite bezpecnostne nariadenia oznaene slovom VAROVANIE!
Vysávač možu používat'len l'udia, ktorí sú oboznáméní so spósobom, ako funguje, ktorí majú povolenie a su pre tento účel školení.
Pred použitim vysávača sa musí obsluha informovat', poučit' a vyškolit'o tom, ako funguje a pre aké materiały je jeho použitie povolené vrátane bezpečného spősobu odstránenia a likvidácie vysatého materílu.
Vseobecné informácie o použití vysávača
Na použitie vysávača sa vztahujú platné zákony krajiny, kde sa používa.
Okrem námodu pre použitie a platnych zákonov danej krajiny, kde sa vysávač používa, sa musia doržiavat technické nariadenia pre zaistenie bezpečnej a správnéj prevadzky (Zákony týkajúce saŽivotného prostredia a bezpečnosti práce, t.j. smernica Európskej Ünie 89/391/ES a nasledujúce smernice).
Nevykonávajte Žiadnu Činnost, ktorá by mohla ohrozit bezpečnost l'dú, majetku aŽivotného prostredia.
Dodržiavajte bezpečnostné pouky a predpísy v tomto námode k používaniu.
Správné použitie
Vysávače popístané v tomto námode k používaniu su určené pre priemyselné používanie. Vyrábaná verzia (normálna verzzia) nie je vchodná pre vysávanie nebezpečného zápalného/výbusného prachu.
Tento vysávač sa tiež moze vyrobit vo variante pre vysávanie kvapalín s funkciu monitorovania hladiny.
Emisia prachu do okolia
Indikatívine hodnoty vykonu:
normána verzia (nevhodná pre vysávanie nebezpečného prachu): zadrží aspon 99,1 % Častíc merajúcích ≥ 3 μm.
Všeobecné odporúčania
VAROVANIE!
Riziko vypuknutia požiaru a výbuchu.
Vysávac sa moze použit' len vtedy, ked' je isté, ze sa nebudú vysávat' aktívné zápalné zdroje.
Je zakázané vysavat nasledujúce materiały:
- horiacematerially (zerave uhlíky,horúci popol, zapaléné cigarety atd').
- horl'avé kvapaliny, agresivne paliva (napriklad benzín, rozpust'adla, kyseliny, alkalické Roztoky atd').
Je zakázané vysávat' nasledujúce materiały: výbusný prach alebo prach náchylné k vzplanutiu spontannym spósobom (ako napriklad prach magnézia alebo hliníku atd').
Vysávac Nie je vchodný pre vysávanie vybusnych alebo podobnych látok, ako je stanovené zákonmi, ktoré sa vztahuju na vybusné látky, a to najma: kvapalné palíva a zmesi horl'avého prachu a kvapalin.
VAROVANIE!
Stav nudze
Ak dojde k stavu nudze:
pretrhnutie filtra;
vypuknutie požiaru;
skrat;
zadrhnutie motora;
zásah elektrickým prudom;
atd'.;
Vysávač sa nesmie používat' ani skladovat' v extreri éAlebo na vlhkých miestach. Pre kvapaliny sa možu používat' len verzie so senzorom hladiny. Ak ho nemajú, možu sa používat' len pre vysávanie suchých materiálov.
VAROVANIE!
Verzia pre kvapaliny. Ak sa pena alebo kvapalina vyleje z vysavača, okamžite ho vypnite a skontrolujte pričinu.
Popis vysávača
Stitky
Obrazok 1
1 Identíkačný štítok Kód modelu, ktorý obsahuje technické udaje, sérióve Číslo, označenie ES a rok vyroby
2 Nasávacia prepojovacia hadica
3 Ovladací panel (normálna verzia)
4 Ovladací panel (verzia pre vysávanie kvapalín)
5 Prachovy zásobník
6 Filtrovacia komora
7 Odsavanie
8 Vystražný Štítok Upozornite obsluhu na skutočnost', ze s filtrom sa moze triast' len vtedy, ked' je vysávač vypnutý. V pripadé zlyhania nebude mat'trasenie vplyv, pričom by sa však mohol poškodit' samotné filter.
9 Šṭitok príkonu panelu
Oznacuje, ze panel je napájaný napātím, ktoré je
uvedené na šṭitku s udajmi.
10 Vstup
Tento vysávač vytvára silný prud vzduchu, ktorý saŽenie do vnútra cze vstup (10) a vyfukuje von cze odsávanie (7). Po namontovani hadice a nastroja sa uistite, ze sa motory otáčaju správné.
Pred zapnutím vysávača nasad'te odsávaciu hadicu na vstup a potom namontujte požadovaný nastroj na koncovku. Obrat'te sa na katalóg vyrobcu s prislušenstvom alebo na servisné stredisko.
Tento vysávač je vybavený vnútornou dostkou vysypania, ktorá privádza vysávaný material do cirkulárneho odstredivého pohybu, ktorý ho uloží do zásobníka. Vysávač je vybavený filtrom, ktorý umozěuje, aby sa mohol používat na váčsinu uplatné.
Volitel'né sady
Pre prestavanie vysávača su k dispos;zii rozne volite'lné sady:
Merač hladiny pre nasávanie/zastavenie kvapaliny
Demontovate'ny triedic
Na požiadanie možeme dodat vysávač aj so zabadoványmi volite'lýmí sadami. Možu sa však namontováť aj neskór.
Ohladom d'alśich podrobností kontaktujte, prosím, predajnú siet' vyrobuču.
Návod pre montáž Častí na požiadanie je priložení k sade pre prestavanie.
VAROVANIE!
Používajte len originálne príslušenstvo dodávané a povolené vyrobcom.
Príslušenstvo
Používajte len originálne príslušenstvo dodávané a povolené vyrobcom.
Balenie a rozbal'ovanie
Baliace materialy likvidujte v sulade s platnymi zakonmi.
Obrázok 2
| Model | A (mm) | B (mm) | C (mm) | Kg |
| ATTIX 150 | 1.200 | 700 | 1.700 | 147 |
Spustenie - pripojenie siet'ového napájania
VAROVANIE!
Pred zaciatkom prace sa uistite, ze je vysávac v dobrom stave.
Pred zapojenim vysávača k privodu elektrického prúdu sa uistite, ān napatie uvedene na vyrobnom štitku zodpovedá napatiu privodu elektrického prúdu.
Zapojte vysávač do elektrickej zásuvky so správné namontovaným kontaktom/pripojenim uzemmenia. Presveděte sa,Že je vysávač vypnutý.
Zástrčky a spojovacie káble musia byt'chránene proti striekajúcej vode.
Uistite sa, ze su správné prepojenia k elektrickému napájaniu a zastrěcke.
Použite vysávače len vtedy, ked' su káble spájajúce elektrický privod v perfektnom stave (poškodené káble možu spôsobit' zásah elektrickým prudom!).
Pravidelne kontrolujte, Či elektrické káble nevykazuju známky nadmerného opotrebovania, trhlyn alebo stárnutie.
VAROVANIE!
Pri prevádzke vysávača:
nedrvt, net'ahajte, neposkodzujte ani nešliapte po kábl, ktorý je spojeny s elektrickou zásuvkou.
Kábel odpajaje zo zásuvky len vytiahnutím zástréky (nikdy net'ahajte za kábel).
Kábel elektrického vedenia vymène len za kábel rovnakého typu ako je pôvodný: HO7 RN - F. Rovnaké pravidlo platí aj pre predlžovací kábel (ak sa používa).
Kábel musí vymenit' personal servisného strediska vyrobcu alebo podobne kvalifikovaný personal.
Predížovacie káble
Ak sa používajú predlžovacie káble, uistite sa, Či suhlasia s elektrickou schémou a stipnom ochrany vysávača.
Elektrická zásuvka vysávača musi byt'chránéná diferencialnym ističom obvodu s obmedzením nárazového prúdu alebo ekvivalentnym ochranným obvodom, ktorý vypne privod prúdu, ked' prud Rozptylený smerom k uzemneniu presiahne 30 mA na 30 ms.
VAROVANIE!
Nikdy na vysávač nestriekajte vodu: takáto Činnost' predstavuje nebezpečenstvo pre osoby a može vytvorit' skrat v elektrickom privode. Precítaje si najnovsie vydanie smernic Európskej Únie, zákonov danej krajiny a aktuálne platné normy (UNI - CEI - EN), a to majma Európsku normu EN60335-2-69.
Vlhké a SUCHé použitie
[POZNÁMKA]
Dodany filter musi byt správnne namontovany.
Ak sa vysávač používa pre vysávanie kvapalin, tak sa uistite, ās sa senzor hladiny kvapalin aktivujé a funguje správnym spósobom.
![NILFISK ATTIX 150 - [POZNÁMKA] - 1](/content/2025/01/153370/images/0e1cd3c8b16994c10754e8673849d07e08a0f5bfac4b672e4799936f851f36ea.jpg)
VAROVANIE!
Dodržte bezpečnostné nariadenia týkajuce sa materiálov, pre ktoré sa tento vysávac používa.
VAROVANIE!
Ak sa používa verzia pre kvapaliny:
Pred vysávanim kvapalin sa uistite, Či senzor hladiny kvapalin funguje správne.
Ak sa vytvára pena, okamžite vypnite vysávač a vyprázdnite zásobnik.
Varovanie: Vypnite okamžite vysávac, ak pena alebo kvapalina vyteká.
Pravidelne Čistite zariadenie pre obmedzenie hladiny kvapaliny a skontrolujte, Či na šom nie su známky poškodenia.
Varovanie: spinavá kvapalina nazbieraná vysávačom sa musí považovat' za vodivú.
Udržba a opravy
VAROVANIE!
Pred Čistením, servisom, výmenou Častí alebo prestavbou na iný variant odpojte vysávac od hlavného privodu elektrického prúdu. Zástrčka sa musí vytiahnut' zo zásuvky.
Vykonávajte len tie operácie udrzby, ktoré su opísané v toto námode.
Používajte len originé náhrné diely.
Vysávac ziadnym spósobom neupravujte. Ak nedodrzíte tieto tokyny, možete ohrozit' svoju bezpečnost'. Naviac takáto Činnost' by mohla anulovat' prehlásenie o zhode ES vydané s týmtó vysávačom.
VAROVANIE!
Ohladom vykonania chinnosti udrzby, ktoréNie su opisané v tomto navodem, kontaktujte servisné stredisko vyrobu calebo našu predajnu siet'.
Technické udaje
| Parameter | Jednotka | ATTIX 150 |
| Napätie (50 Hz) | V | 230/400 |
| Výkon | kW | 4 |
| Ároveč hluku | dB(A) | 74 |
| Ochrana | IP | 55 |
| Izolácia | Trieda | F |
| Kapacita | L | 100 |
| Vstup (priemer) | mm | 70 |
| Max vysávanie | mmH2O | 3.000 |
| Maximálna rychlost' prietoku vzduchu (bez hadice a redukci) | L/min' | 8.600 |
| Povrch hlavného filtrà | m2 | 1,95 |
Rozmery
| Obrázok 3 | |
| Model | ATTIX 150 |
| A (mm) | 1.530 |
| B (mm) | 1.055 |
| C (mm) | 670 |
| Kg (1) | 127 |
(1) Čistá hmotnost
[POZNÁMKA]
Podmienky skladovania:
Teplota: -10^ ÷ +40^
Vlhkost: ≤ 85%
Podmienky prevádsky:
Maximálna nadmorská výška: 800 m
(Až do 2 000 m s obmedzenymi vykonmi)
Teplota: -10^ ÷ +40^
Vlhkost: ≤ 85%
1 Páka pre uvolnenie zásobníka
2 Páka koliesok
3 Tlačidlo ručného stríasača filtrà
4 Spinač zapnutia/vypnutia (normálna verzia)
5 Spinač zapnutia/vypnutia (verzia pre vysávanie kvapalín)
Kontrola pred spustením
Obrázok 5
1 Vstup
je namontovany filter.
sú všetky západky pevnuzamknute.
súhadica vysávača a nastroje správné namontované na vstup (1).
sù namontované vrecko alebo bezpečnostné zásobník (ak sa používajú).
Vysávač nepoužívajte, ak je filter poškodený.
Zapínanie
Obrázok 6
1 Brzdy koliesok
2 Spinač zaputia (normálna verzzia)
3 Spinač zapnutia (verzia pre vysávanie kvapalín)
Pred spustením vysávača uzamkne brzdy koliesok (1).
Spustenie/zastavenie vysávača
Normálna verzia
Otočte spínač (2) do polohy "I", aby sa vysávač spustil.
Otocte spinae do polohy "0", aby sa vysavae vampol.
Verzia pre vysávanie kvapalin
Otocte spinae (3) do polohy "I", aby sa vysavae spustil.
Otocte spinae do polohy "0", aby sa vysavae vampol.
Striasanie hlavného filtra
Obrázok 7
1 Gombík pre ovládanie hlavného filtrà
V závislosti od množstva vyčisteného prachu straste hlavný filter pomocou gombíka (1).
VAROVANIE!
Pred striasanim filtra zastavte vysavoč.
Nestriasajte filter, kým je vysávač zapnutý, pretože by to mohlo poskodit' filter.
Nudzové zastavenie
Pred vysypanim zásobníka odporúčame vyčistit hlavný filter (pozrite si odsek "Striasanie hlavného filtra").
Obrázok 8
1 Prachovy zasobnik
Normána verzia
Verzia pre vysávanie kvapalin
Uistite sa, ze je vysávač vybavený špecialnym senzorom urovne kvapalín a ze je vhodný pre vysávanie kvapalín.
Nevysavajte horlavé kvapaliny
Montáž sady pre mokré vysávanie
Obrázok 9
1 Kabel
2 Kabel
3 Ovladacipanel
4 Oporny drziak
5 Ovladacipanel
Vymena ovladacieho panela
- Odpjte káble (1) a (2) z ovladacieho panela (3).
Ovladacipanel (3)rozoberte. - Na rám namontujte (4) oporny držiak.
- Na oporny drziak (4) namontujte ovladací panel (5).
Kovladaciemu panelu (5) pripoje kable (1) a (2).
Obrázok 10
1 Otvor
2 Otvor
Vftanie filtrovacej komory
- Do otvorov namontujte spojovacie privky
(1): bočná strana ovladacieho panela
(2): opačná strana ovladacieho panela
Pripojte hadice
(3): do spojovacieho prvku namontovaného na otvore
(1) a k tlakovému spinaču (5)
(4): do spojovacieho prvku namontovaného na otvore
(2) a k tlakovému spínaču (5) (strana elektrického pripojenia).
Udržba, cistenie a dekontaminácia
VAROVANIE!
Nizsie opisané opatrenia sa musia vykonat' pri vsetkych operaciach udrzby, vratane cistenia a vymeny filtra.
Aby mohol používatel' vykonat' udžbru, musi Rozmontovat' vysávac, vyčistit' a urobit' generálku, a pritom nespősobit' ohrozenie personálu udžbrby ani iným l'u'd'om. Vhodné opatrenia obsahuju dekontamináciu pred Rozmontovani vysávača, odpovedajúcu filtrovanú ventiláciu výfukového vzduchu z miestnosti, v ktorej je vysávac Rozmontovaný, cistenie priestoru udžbrby a vhodné osobné ochranu.
Komory, ktoré niè su prachotesné, sa musia otvorit' pomocou vchodného náradia (skrutkovačov, klúčov atd.). a starostlivo očistit'.
Vykonajte technicku prehliadku aspon jeder raz za rok, napr.: skontrolujte vzduchovy filter, aby ste zistili, ci nebola ziadnym sposobom oslabená vzduchotesnost' vysávača a uistite sa,Že elektricky ovladaci panel správné funguje. Tuto kontrlu musi vykonat' vyrobca alebo kompetentné osoba.
VAROVANIE!
Používajte len originálne príslušenstvo dodávané a povolené vyrobcom.
Rozobratie filtra a jeho výmena
VAROVANIE!
Kym sa vysavoč používa pre vysávanie nebezpečných látok a filtré su kontaminované, tak:
- Pracujte pozorne a vyvarujte sa postriekaniu vysavanym prachom a/alebo materialem;
Umiestnite demontovaný a/alebo vymeneny filter do utesneného plastového vrecka;
Vrecko hermeticky zatvorte;
Tento filter likvidujte podla platnych zakonov.
VAROVANIE!
Pravidelne Čistite chladiaci ventilátor motora, aby ste zabrànili prehriatiu motora, a to najmä vtedy, ked' sa vysávač používa na prašnom miesto.
Kontrola tesenia
Obrazok 14
1 Hadica
2 Hadica
Kontrola hadić
Uistite sa,Že je prepojovacia hadica (1) v dobrom stave a správné upevnenić.
Ak je hadica poškodená, zlomená alebo zle pripojená k spojom, tak sa musí vymenit'.
Ak vysávate lepkavý material, kontrolujte možné zanesenie pozdížhadice (2), vo vstupe a na vysypacej doske vnútri vo filtrovacej komore.
Vstup oskrabte zvonku a odstrante usadeny odpad, ako je to zobrazené na obrazku.
Obrazok 15
1 Tesnenie
2 Skrutky
3 Filtrovacia komora
Kontrola utesnenia filrovacej komory
Ak tesnenie (1) medzi zásobníkom a filtrvacou komorou (3) prestane zaist'ovat'utesnenie:
Uvolnite styri skrutky (2), ktoré upevnujú filtrovaciuk komoru (3) k struktúre vysávača.
- Polożte filtrovaciu komoru (3) a po dosiahnutí polohy utesnenia (2) dotiahnite skrutky.
Tesnenie (1) sa musí vymenit, ak je roztrhnuté, rozrezané atd... Vymeñte tesnenie (1), ak stupeñutesnenia nie je stále optimálny.
Čistenie a výmena triedíča (ak je ním zariadenie vybavené)
Obrázok 16
1 Triedic
2 Paka
3 Kryt
4 Skrutky
[POZNÁMKA]
Ak je prach usadeny len na triedici (1) nechajte tento prach spadnúţ cez stredné otvor.
Triedic (1) by sa mal najskor Rozmontovat, aby sa mohol dokonale vyčistit:
Likvidujte vysávač v sulade s platnými zákoni mi.
| Názov | Diel | Kód |
| ATTIX 150 | ||
| Q1 | Prerušovač obvodu | 8 391157 |
| Skriža pre Q1 | 8 391052 |
Sada pre mokré vysavanie
1 Privod prudu
2 Transformador
3 Senzor kvapaliny
4 Automatické uvol'nenie
5 Vysávač
6 Prerušovac obvodu
