INSTRUKCJA OBSŁUGI ATTIX 150 NILFISK

ATTIX 150 Spis tresci Instrukcja obstugi......................... sr rrrrrirrrrnrrrersnsnesnneseeseesnnsnnsnnee Opis odkurzacza Bezpieczeñstwo uzytkownika Informacje ogélne dotyczace uzytkowania tego odkurzacza . Zastosowanie Emisja pytéw do $rodowiska Zalecenia ogélne Etykiety Zestawy dodatkowe. Osprzet…. Pakowanie i rozpakowywanie . Przygotowanie do pracy - podtaczanie urzadzenia do sieci Przedtuzacze Praca na mokro i na sucho Konserwacja i naprawa Dane techniczne Wymiary Urzadzenia sterujace, wskazZniki i taczniki Kontrola przed uruchomieniem Wlaczanie Wstrzasanie gtéwnego filtra. Zatrzymywanie w nagtych wypadkach Oprézniane pojemnika Zestaw do odkurzania na mokro Po zakoñczeniu pracy … Konserwacja, czyszczenie i odkazanie Demontaz i wymiana filtréw. Wymiana filtra Kontrola i czyszczenie wentylatora silnika . Kontrola uszczelnienia Oczyszczanie i wymiana separatora (je$li wystepuje w odkurzaczu) . Postepowanie ze zuzytym odkurzaczem . Schematy instalacji elektrycznej........................................... ss Usuwanie usterek.…........ sn nsirisnrnrrrnrrnrresrssnnssnaseeneesneesnnenesnnennnennns 07/2008 1 C320

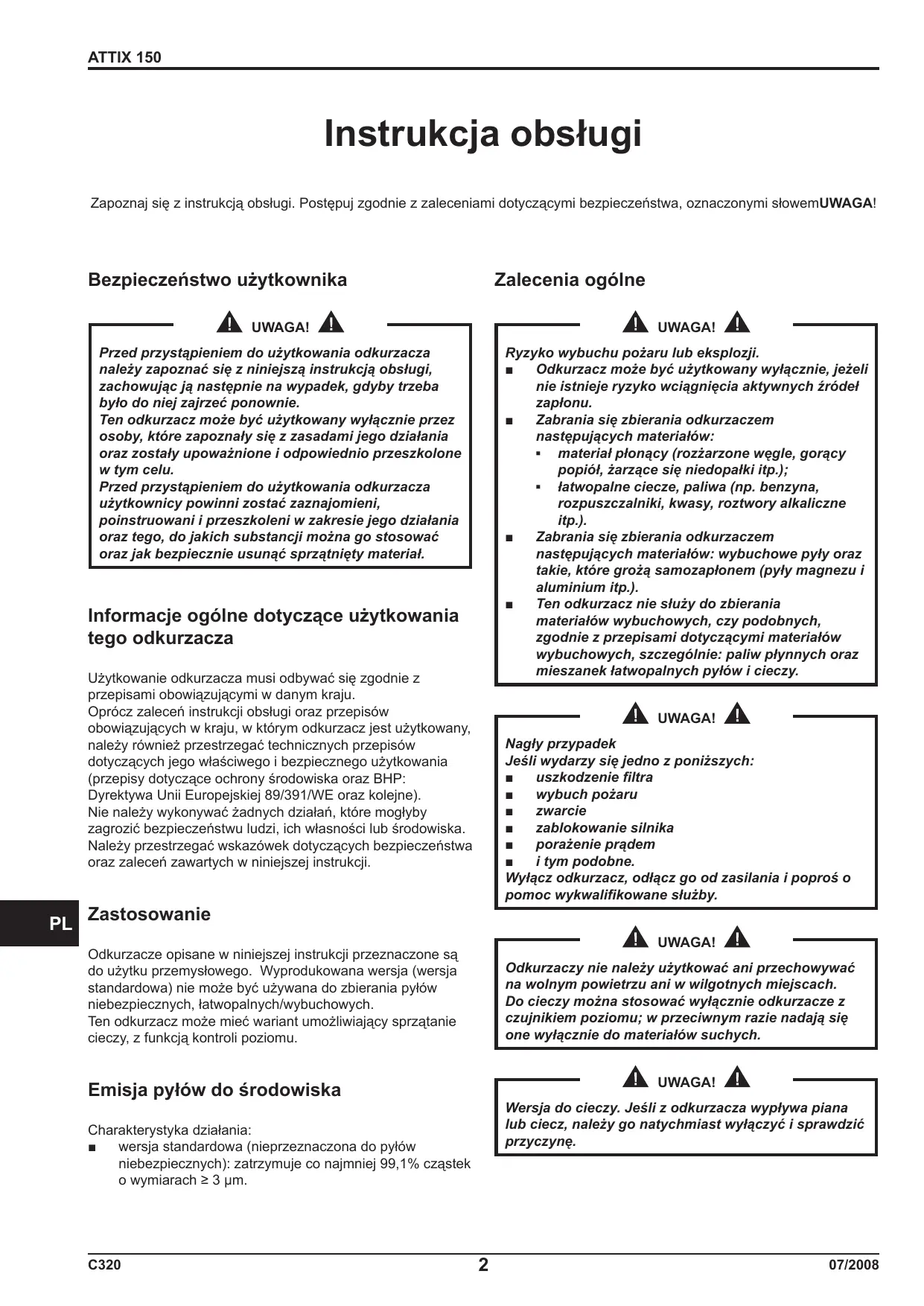

ATTIX 150 Instrukcja obstugi Zapoznaj sie z instrukcja obstugi. Postepuj zgodnie z zaleceniami dotyczacymi bezpieczeñstwa, oznaczonymi stowemUWAGA! Bezpieczeñstwo uzytkownika Zalecenia ogélne À UWAGAI! À Przed przystapieniem do uzytkowania odkurzacza nalezy zapoznaé sie z niniejsza instrukcja obstugi, zachowujac ja nastepnie na wypadek, gdyby trzeba bylo do niej zajrzeé ponownie. Ten odkurzacz moie byé uzytkowany wylacznie przez osoby, ktôre zapoznaly sie z zasadami jego dziatania oraz zostaly upowainione i odpowiednio przeszkolone w tym celu. Przed przystapieniem do uzytkowania odkurzacza uiytkownicy powinni zostaé zaznajomieni, poinstruowani i przeszkoleni w zakresie jego dziatania oraz tego, do jakich substancji moina go stosowaé oraz jak bezpiecznie usunaé sprzatniety material. Informacje ogélne dotyczace uzytkowania tego odkurzacza Uzytkowanie odkurzacza musi odbywaé sie zgodnie z przepisami obowiazujacymi w danym kraju. Oprécz zalecenñ instrukcji obslugi oraz przepiséw obowiazujacych w kraju, w ktérym odkurzacz jest uzytkowany, nalezy réwniez przestrzegaé technicznych przepiséw dotyczacych jego wta$ciwego i bezpiecznego uzytkowania (przepisy dotyczace ochrony $rodowiska oraz BHP: Dyrektywa Unii Europejskiej 89/391/WE oraz kolejne). Nie naleZy wykonywaé Zadnych dziatañ, ktére mogtyby zagrozié bezpieczeñstwu ludzi, ich wtasno$ci lub $rodowiska. Nalezy przestrzegaé wskazowek dotyczacych bezpieczeñstwa oraz zaleceñ zawartych w niniejsze)j instrukciji. Zastosowanie Odkurzacze opisane w niniejszej instrukcji przeznaczone sa do uzytku przemystowego. Wyprodukowana wersja (wersja standardowa) nie moze byé uzywana do zbierania pyléw niebezpiecznych, tatwopalnych/wybuchowych. Ten odkurzacz moze mieé wariant umozliwiajacy sprzatanie cieczy, z funkcja kontroli poziomu. Emisja pytéw do $rodowiska Charakterystyka dziatania: = wersja standardowa (nieprzeznaczona do pyléw niebezpiecznych): zatrzymuje co najmniej 99,1% czastek o wymiarach 2 3 pm. À UWAGAI! À Re wybuchu poiaru lub eksplozji. Odkurzacz moze byé uzytkowany wylacznie, jezeli nie istnieje ryzyko wciagniecia aktywnych Zrédet zaplonu. = Zabrania sie zbierania odkurzaczem nastepujacych materiatéw: « materiaf plonacy (roziarzone wegle, goracy popiél, arzace sie niedopatki itp.); « _ tatwopaline ciecze, paliwa (np. benzyna, rozpuszczalniki, kwasy, roztwory alkaliczne itp.). = Zabrania sie zbierania odkurzaczem nastepujacych materiatéw: wybuchowe pyly oraz takie, ktôre groZa samozaptonem (pyly magnezu i aluminium itp.). = Ten odkurzacz nie siuiy do zbierania materiatéw wybuchowych, czy podobnych, zgodnie z przepisami dotyczacymi materialéw wybuchowych, szczegéinie: paliw plynnych oraz mieszanek tatwopalnych pyléw i cieczy. À UWAGAI! À Nagty przypadek Jesli wydarzy sie jedno z ponizszych: uszkodzenie filtra wybuch pozaru zwarcie zablokowanie silnika porazenie pradem Îtym podobne. Wylacz odkurzacz, odiacz go od zasilania i popros o pomoc wykwalifikowane stuzby. À UWAGAI! À Odkurzaczy nie naleiy uzytkowaé ani przechowywaé na wolnym powietrzu ani w wilgotnych miejscach. Do cieczy moina stosowaé wylacznie odkurzacze z czujnikiem poziomu; w przeciwnym razie nadaja sie one wylacznie do materiatéw suchych. À UWAGAI! À Wersja do cieczy. Jesli z odkurzacza wyptywa piana lub ciecz, naleiy go natychmiast wylaczyé i sprawdzié przyczyne. C320 07/2008

ATTIX 150 Opis odkurzacza Etykiety Rys. 1 1 Tabliczka identyfikacyjna Kod modelu, zawierajacy dane techniczne, numer seryjny, oznaczenie CE, rok produkcji. 2 Wazssacy 3 Panel sterowania (wersja standardowa) 4 Panel sterowania (wersja umozliwiajaca sprzatanie cieczy) Pojemnik na pyty Komora filtracyjna Wylot Tabliczka informujaca Informuje uzytkownika, Ze filtr moZna wstrzasaé wylacznie po wylaczeniu odkurzacza. W przeciwnym razie poruszanie nim nie przyniesie Zadanych rezultatw, a filtr moze ulec uszkodzeniu. 9 Tabliczka z moca znamionowa Wskazuje, czy napiecie zasilajace panel jest zgodne z danymi na tabliczce znamionowei. 10 Wlot œou Ten odkurzacz wytwarza silny strumieñ powietrza, wciagajac je przez wlot (10) i wypuszczajac przez wylot (7). Po Zzamocowaniu przewodu ssacego i akcesoriéw, sprawd£, czy silnik obraca sie wlasciwie. Przed uruchomieniem odkurzacza, naléZ przewéd ssacy na wlot, a na jego koñcu umie$é odpowiednie narzedzie. Patrz katalog akcesoriéw dodatkowych producenta lub Punktu Serwisowego. Ten odkurzacz wyposaZony zostal w wewnetrzna przegrode, ktéra wprawia zbierane substance w kolisty ruch, ktéry powoduje ich opadanie do pojemnika pod wptywem sity od$rodkowej. Odkurzacz wyposazony zostal w filtr gféwny, odpowiedni do wiekszo$ci zastosowarñ. Zestawy dodatkowe Odkurzacz mozna réwniez wyposazyé w dodatkowy osprzet, taki jak: = Wskaznik poziomu, przydatny przy zbieraniu cieczy. m Odiaczany separator Na zyczenie odkurzacz moze byé dostarczony z juZ zainstalowanym wyposazeniem dodatkowym. Elementy te mozna jednak réwnie dobrze zamontowaé pééniei. Wiece)j informacji uzyskaé moZna w sieci sprzedazy producenta. Instrukcje dotyczace montazu dodatkowych akcesoriéw dotaczono do zestawôw. À UWAGA! À 7 Stosuj wylacznie oryginalne akcesoria dostarczane i zatwierdzone przez producenta. Osprzet Dostepne sa réznorodne akcesoria - patrz katalog akcesoriéw producenta. À UWAGA! À Stosuj wylacznie oryginalne akcesoria dostarczane i zatwierdzone przez producenta. Pakowanie i rozpakowywanie Z materialami uzytymi do pakownia nalezy postapié zgodnie z obowiazujacymi przepisami. Rys. 2 Model | A (mm) | B (mm) | C (mm) | Kg ATTIX 150 | 1.200 | 700 | 1.700 | 147 07/2008 C320

ATTIX 150 Przygotowanie do pracy - podtaczanie urzadzenia do sieci À UWAGAI! À = Przed przystapieniem do pracy sprawdi, czy odkurzacz jest w nienagannym stanie technicznym. = Przed wlaczeniem odkurzacza do gniazdka upewnij sie, czy napiecie znamionowe na tabliczce jest zgodne z napieciem sieciowym. = Podiacz odkurzacz do gniazdka z wla$ciwie zainstalowanym bolcem/stykiem uziomowym. Sprawdi, czy odkurzacz jest wylaczony. = Wtyczki itaczniki przewodôw elektrycznych musza byé chronione przed wilgocia. = Sprawdi, czy potaczenia ze ér6dtem zasilania i wtyczka sa wla$ciwe. = Odkurzacz moze byé uiytkowany wylacznie, jesli przewody faczace go z siecia sa w idealnym stanie (uszkodzenie przewodu moze prowadzié do porazenia pradem!). = Regularnie sprawdzaj stan przewodu elektrycznego, zwracajac uwage na uszkodzenia, pekniecia i Slady zuiycia. À UWAGAI À Podczas pracy odkurzacza: = Nie wolno zgniataé, ciagnaé, niszczyé ani deptaé przewodu laczacego go z siecia. = Wyciagaé wtyczki z gniazdka pociagajac za przewôd (nie wolno ciagnaé za przew6dl). = Zuiyty przewôd naleiy zastapié przewodem tego samego typu: HO7 RN -F. Dotyczy to réwniez przediuzacza. = Przewôd powinien byé wymieniony przez pracownika Punktu Serwisowego producenta lub inna wykwalifikowana osobe. Przedtuzacze Jesli uzywany jest przedtuzacz, nalezy sprawdzié, czy jest dostosowany do poboru mocy i stopnia zabezpieczenia odkurzacza. Minimalny przekréj przewodu przedtuzacza: Maksymalna diugo$é = 20 m Przew6d = HO7 RN -F. Maks. moc (kW) Minimalny przekré) (mm£) À UWAGAI! À Gniazdka, wtyczki, taczniki oraz mocowanie przewodu Pprzedluzacza musza zachowywaé stopieñ ochrony IP odkurzacza, okre$lony na tabliczce znamionowej. À UWAGAI! À 7 Gniazdko sieciowe odkurzacza musi byé zabezpieczone przy pomocy wylacznika rénicowo- pradowego z ograniczeniem pradu udarowego, odcinajacym zasilanie, gdy prad uptywu przekroczy 30mA przez 30 ms, lub innego wytacznika o podobnych wla$ciwosciach. À UWAGAI! À Nie rozlewaj wody na powierzchni odkurzacza: takie dziatanie zagraza zdrowiu uiytkownikéw oraz moze doprowadzié do spiecia w urzadzeniu. Patrz: najnowsze wydanie Dyrektyw Unii Europejskiej, przepisy obowiazujace w danym kraju oraz obecnie obowiazujace normy (UNI - CEI - EN), szczegéinie norma EN60335-2-69. C320 07/2008

ATTIX 150 Praca na mokro i na sucho Konserwacja i naprawa [PRZYPIS] = Dostarczony filtr musi byé prawidtowo zatozony. = Jesli odkurzacz uzywany jest do zbierania cieczy, sprawdi, czy czujnik poziomu cieczy jest aktywny i dziata wla$ciwie. À UWAGAI A Stosuj sie do przepiséw bezpieczeñstwa dotyczacych materiatéw zbieranych przez odkurzacz. À UWAGAI À Jesli uytkowana jest wersja przeznaczona do cieczy: = Przed przystapieniem do pracy upewnij sie, czy czujnik poziomu dziata wla$ciwie. = Jesli tworzy sie piana, natychmiast wylacz odkurzacz i opréznij pojemnik. = Uwaga: Jesli piana lub ciecz wyptywaja z odkurzacza, naleiy go natychmiast wytaczyé. = Regularnie oczyszczaj ogranicznik poziomu cieczy i sprawdzaj, czy nie jest uszkodzony. = Uwaga: Brudna ciecz zbierana przez odkurzacz moze mieé wlasno$ci przewodzace. À UWAGA! À Przed przystapieniem do czyszczenia, prac serwisowych, wymiany cze$ci czy przeksztalcania odkurzacza w inna wersje, nalezy odiaczyé go od sieci przez wyciagniecie wtyczki z gniazdka. = Samodzielnie przeprowad/zaj tylko czynno$ci konserwacyjne opisane w niniejszej instrukcji. = Stosuj wylacznie oryginalne cze$ci zamienne. = Nie wprowadzaj Zadnych zmian w konstrukcji odkurzacza. Niezastosowanie sie do powyiszych zaleceñ moe prowadzié do zagroienia bezpieczeñstwa uiytkownika. Ponadto, powoduje ono uniewaënienie deklaracji zgodno$ci EC, dotaczonej do odkurzacza. À UWAGAI À W celu wykonania czynno$ci konserwacyjnych, ktére nie sa opisane w tym podreczniku, nalezy skontaktowaé sie z Punktem Serwisowym lub siecia sprzedaiy producenta. 07/2008 C320

ATTIX 150 Dane techniczne Parametr Jednostka ATTIX 150 Napiecie (50 Hz) v 230/400 Moc znamionowa kW 4 Poziom halasu dB(A) 74 Zabezpieczenie IP 55 Izolacja Kategoria F Wydainogé L 100 Wiot ($rednica) mm 70 Maks. podcisnienie mmH,0 3.000 Maks. przeplyw powietrza (bez weza | L/min' 8.600 ï ogranicznikéw) Powierzchnia fltra me 125 gléwnego Wymiary Rys. 3 Model ATTIX 150 A (mm) 1.530 B (mm) 1.055 C (mm) 670 Kg (1) 127 (1) Cigzar netto [PRZYPIS] = Warunki przechowywania: Temperatura: - Wilgotnosé: < 85% = Warunkiuzytkowania: Maks. wys. nad poziomem morza: 800 m (Do 2 000 m przy zredukowanej wydajno$ci) Temperatura: - Wilgotnosé: < 85% 10°C + +40°C 10°C + +40°C Urzadzenia sterujace, wskazniki i taczniki Rys.4 Déwignia otwierania pojemnika Hamulec kôtka Déwignia recznej wstrzasarki filtra Wytacznik/ wlacznik (wersja standardowa) Wytacznik/ wlacznik (wersja umozliwiajaca sprzatanie cieczy) CESR Kontrola przed uruchomieniem Rys.5 1 Wlot Przed uruchomieniem sprawdi: m Czyfiltry sa zatozone. = Czy wszystkie zatrzaski sa zamkniete. mn Czy waz ssacy i osprzet zostaly wta$ciwie zamocowane na wlocie (1). = Czy worek lub pojemnik zabezpieczajacy sa zatozone, jesli sa wymagane. Nie uzytkuj odkurzacza z uszkodzonym filtrem. Wiaczanie Rys. 6 1 Hamulce kôtek 2 Wlacznik (wersja standardowa) 3 Wlacznik (wersja umozliwiajaca sprzatanie cieczy) Zablokuj hamulce kétek przed uruchomieniem odkurzacza (1). Uruchamianie/ wytaczanie odkurzacza Wersja standardowa = Ustaw przetacznik (2) w pozycji “!” aby uruchomié odkurzacz. = Ustaw przetacznik w pozycji “0”, aby wytaczyé odkurzacz. Wersja do sprzatania cieczy = Ustaw przetacznik (3) w pozycji “!” aby uruchomié odkurzacz. = Ustaw przetacznik w pozycji “0”, aby wytaczyé odkurzacz. C320 07/2008

ATTIX 150 Wstrzasanie gtéwnego filtra. Rys. 7 Zestaw do odkurzania na mokro 1 Dzéwignia filtra gféwnego Zaleznie od ilo$ci odkurzonego pylu nalezy wstrzasnaé filtr uzywajac do tego celu dzwigni (1). À UWAGAI À Przed wstrzasaniem filtra wylacz odkurzacz. Nie potrzasaj filtrem kiedy odkurzacz jest wlaczony, poniewaz moe to prowadzié do jego uszkodzenia. Zatrzymywanie w nagtych wypadkach Ustaw przelacznik gléwny w pozycji “0”. OprézZniane pojemnika À UWAGAI À Przed przystapieniem do tej czynno$ci, wylacz odkurzacz i wyjmij wtyczke z gniazdka. Przed opréznieniem pojemnika zaleca sie oczyszczenie filtra (patrz rozdziat “Wstrzasanie filtra”) Rys. 8 1 Pojemnik na pyly Wersja standardowa = Wysuñ pojemnik (1), a nastepnie wyjmij i opréznij go. m Sprawdi, czy uszczelka jest w idealnym stanie i czy jest wla$ciwie umiejscowiona. m Umiesé pojemnik na wla$ciwym miejscu i przy pomocy déwigni odpowiednio go przymocui. Wersja do sprzatania cieczy Sprawd£, czy odkurzacz zostal wyposazony w czujnik poziomu cieczy i czy jest odpowiedni do ich zbierania. Nie nalezy zbieraé cieczy tatwopalnych. Jesli tworzy sie piana, natychmiast wytacz odkurzacz i opréznij pojemnik. Po zebraniu cieczy wklad filtra bedzie mokry. Mokry wklad filtra moze sie tatwo zapchaé jesli odkurzacz zostanie nastepnie wykorzystany do zbierania suchych materiatéw. Dlatego przed przystapieniem do sprzatania na sucho upewnij sie, Ze filtr jest suchy lub wymieñ go na inny. Rys. 9 1 Przewéd 2 Przew6d 3 Panel sterowania 4 Podstawa 5 Panel sterowania = Wymiana panelu sterowania “_ Odtacz przewody (1) i (2) od panelu sterowania (3). “__Zdemontuj panel sterowania (3). “__Zainstaluj podstawe (4) na ramie. “__Zainstaluj panel sterowania (5) na podstawie (4). “_ Podtacz przewody (1) i (2) do panelu sterowania (5). Rys. 10 1 Otwér 2 Otwér = Wiercenie w komorze filtracyjnej “_ Wywieré otwory (1) i (2) jak pokazano na rysunku. Rys. 11 1 Otwér 2 Otwér 3 Wa 4 Wa 5 Wylacznik ci$nieniowy Podtaczenie weza “ _Zainstaluj dostarczone ztaczki w otworach (1): po stronie panelu sterowania (2): naprzeciwko panelu sterowania “ _ Podtacz weze (3). do zlaczki zainstalowanej w otworze (1) oraz wylacznika ci$nieniowego (5) (4): do ztaczki zainstalowanej w otworze (2) oraz wyltacznika ci$nieniowego (5) (po stronie polaczeñ elektrycznych). = Zatrzymanie z powodu pelnego pojemnika na pyty. Gdy pojemnik na pyl jest pelny, odkurzacz zatrzyma sie automatycznie. Aby ponownie uruchomié odkurzacz: “_ OpréZni pojemnik. “__Zaléz ponownie pojemnik. “__ Ustaw przelacznik w pozycji “0”, a nastepnie w pozyoji “1”. 07/2008 C320

ATTIX 150 Po zakoñczeniu pracy = Wytacz odkurzacz i wyciagnij wtyczke z gniazdka. Ovwiñ przewéd wokél zwijacza (Rys. 12). = Opréznij pojemnik zgodnie z opisem w rozdziale “Opréznianie pojemnika”. Oczy$é odkurzacz zgodnie zZ instrukcjami w rozdziale “Konserwacja, czyszczenie i odkazanie”. m Jesli odkurzacz zbierat agresywne substancje, nalezy oplukaé pojemnik czysta woda. = Odkurzacz nalezy przechowywaé w suchym, niedostepnym dla oséb postronnych miejscu. Konserwacja, czyszczenie i odkazanie À UWAGAI À Poniisze $rodki ostroino$ci nalezy przedsiewziaé podczas wszelkich czynno$ci konserwacyjnych, takie czyszczenia i wymiany filtra. = Aby môc przeprowadzié czynno$ci konserwacyjne, naleiy rozmontowaé, oczy$cié i dokonaé przegladu odkurzacza w stopniu niezagrazajacym zdrowiu pracownikéw obslugi i oséb postronnych. Wspomniane $rodki ostrozno$ci obejmuja: odkazenie odkurzacza przed jego demontaiem, odpowiednia wentylacje (2 filtrowaniem powietrza wylotowego) pomieszczenia w ktorym jest on demontowany, oczyszczenie powierzchni pracy oraz odpowiednia odziez ochronna. Komory, ktére nie sa pyloszczelne naleiy otworzyé Przy pomocy odpowiednich narzedzi ($rubokret, klucz, itp.) i doktadnie oczy$cié. = Co najmniej raz do roku naleiy przeprowadzié kontrole stanu technicznego: Sprawdi filtry powietrza, kontrolujac pytoszczelnosé odkurzacza. Upewnij sie réwniez, czy elektryczny panel kontroiny dziata prawidtowo. Tej kontroli powinien dokonaé producent lub wykwalifikowany personel. À UWAGAI À Stosuj wylacznie oryginalne akcesoria dostarczane i zatwierdzone przez producenta. Demontaz i wymiana filtréw À UWAGAI! À Kiedy odkurzacz uzywany jest do zbierania substancji niebezpiecznych, filtry zostaja skazone, dlatego: = Pracuj ostroinie, uwazaj, aby nie rozsypaé zebranego pylu/materialu; = Umie$é rozmontowany lub zuzyty filtr w szczelnie zamknietym worku; = Hermetycznie zamknij worek; = Ze zuzytym filtrem postepuÿj zgodnie z obowiazujacymi przepisami. À UWAGAI! À Wymiana filtra to powaine zadanie. Filtr nalezy zastapié innym o identycznych wla$ciwo$ciach i powierzchni filtracyjnej. W przeciwnym razie odkurzacz bedzie dziatat wadliwie. Wymiana filtra Rys. 13 1 Wazssacy 2 Dzwignia 3 Ostona Przed przystapieniem do tej czynno$ci, wylacz odkurzacz i wyjmij wtyczke z gniazdka. m Odiacz waz ssacy (1). m Za pomoca déwigni (2) zdejmij ostone (3) wraz z filtrem. = Wyjmij stary filtr z obsady. = Zamontuj nowy filtr w obsadzie, uZzywajac specjalnych zaciskéw. m Zamocuj ostone i filtr, wykonujac czynno$ci w odwrotnej kolejnosci niz przy demontazu. = Ze zuzytym filtrem postepuj zgodnie z obowiazujacymi przepisami. C320 07/2008

ATTIX 150 Kontrola i czyszczenie wentylatora silnika Regularnie oczyszczai wentylator, aby zapobiec przegrzaniu silnika, zwtaszcza jesli odkurzacz uzytkowany jest w warunkach duZego zapylenia. Kontrola uszczelnienia Rys. 14 Oczyszczanie i wymiana separatora (jesli wystepuje w odkurzaczu) Waz 2 Wa = Kontrola przewodéw gumowych Sprawd£, czy przewody gumowe (1) sa w dobrym stanie i odpowiednio podtaczone. Jesli przewéd jest uszkodzony, zniszczony lub niewlta$ciwie podtaczony, naleZy go wymienié. Jesli zbierano klejace sie substancje, nalezy sprawdzié, czy Wag (2), wlot oraz przegroda wewnatrz komory filtracyjnej nie sa zapchane. Zbierz zabrudzenia z wierzchniej strony wlotu oraz usuñ nalot, jak pokazano na rysunku. Rys. 15 Uszczelka $ruby 3 Komora filtracyjna D = = Kontrola szczelno$ci komory filtracyjnej Jezeli uszczelka (1) pomiedzy pojemnikiem a komora filtracyjna (3) nie zapewnia szczelno$ci: “__ Odkreé cztery $ruby (2) mocujace komore filtracyjna (3) do odkurzacza. «__ Pozwél komorze filtracyjnej (3) opasé i dokreé $ruby, kiedy komora szczelnie sie zamknie (2). Uszkodzona, przecieta itp. uszczelke (1) nalezy wymienié. Jesli nadal nie uzyskano pelnej szczelno$ci, nalezy wymienié uszczelke (1). Rys. 16 1 Separator 2 Dzéwignia 3 Ostona 4 Sruby [PRZYPIS] Jesli na separatorze (1) zgromad/zit sie jedynie osad, wypchnij go przez $rodkowy otw6r. Separator (1) przed dokladnym oczyszczeniem nalezy rozmontowaé: m Za pomoca déwigni (2) zdejmi ostone (3) wraz z filtrem. = Odkreé dwie $ruby (4) i wyjmÿ go z pojemnika. Wymien te czesé, jesli jest nadmiernie zuzyta. Montuj poszczegéine cze$ci w kolejno$ci odwrotneij, niz przy demontazu. Postepowanie ze zuzytym odkurzaczem Ze zuzytym odkurzaczem nalezy postapié zgodnie z obowiazujacymi przepisami. Schematy instalacji elektrycznej Podstawowa wersja odkurzacza Rys. 17 1 Nakladka 2 Odkurzacz 3 Przerywacz obwodu Kod Nazwa Czesé ATTIX 150 ai Wylacznik automatyczny 8 391157 Skrzynka dia Q1 8 391052 Zestaw do odkurzania na mokro Rys. 18 1 Zrôdio zasilania 2 Transformator 3 Czujnik cieczy 4 Automatyczne zwalnianie 5 Odkurzacz 6 Przerywacz obwodu Kod Nazwa Czesé ATTIX 150 ai Wylacznik automatyczny 8 39916 Raczka dla Q1 8 39954 B1 Automatyczne zwalnianie 8 391142 PR1 Przelacznik ciénienia 8 40841 F1-F2 | Obsada bezpiecznika 8 39244 TRI Transformator 8 391050 07/2008 C320

ATTIX 150 Usuwanie usterek Usterka Przyczyny Rozwiazanie à Wstrzasni) filtr. Zapchany filtr gléwny Jesli to nie wystarczy, wymien filtr. Zapchany waz ssacy SprawdzZ waz, oczy$é go. Odkurzacz nagle sie wylaczyt Zadziatat przerywacz obwodu Sprawdz ustawienia Sprawdz napiecie wej$ciowe silnika. Opréznij pojemnik. W razie potrzeby skontaktuj sie z autoryzowanym serwisem. Pyt wydostaje sie z odkurzacza Filtr jest rozerwany Wymieñ go na inny, tego samego typu. Elektrostatyczny tadunek na odkurzaczu Brak lub niewtaéciwe uziemienie SprawdZ wszystkie polaczenia z masa. Zwrôé szczegôlna uwage na wlot. Waz musi bezwzglednie byé antystatyczny. Ciecz wydostaje sie z odkurzacza Funkcja monitorowania poziomu nie dziata prawidtowo. Skontaktuj sie z autoryzowanym Punktem Serwisowym. Odkurzacz nie uruchamia sie po opréinieniu pojemnika Wa monitorowania poziomu jest zatkany Wyjmij pojemnik i wyczy$é czujnik poziomu. C320
