РУКОВОДСТВО ПОЛЬЗОВАТЕЛЯ Encuadernadora Galaxy Wire FELLOWES

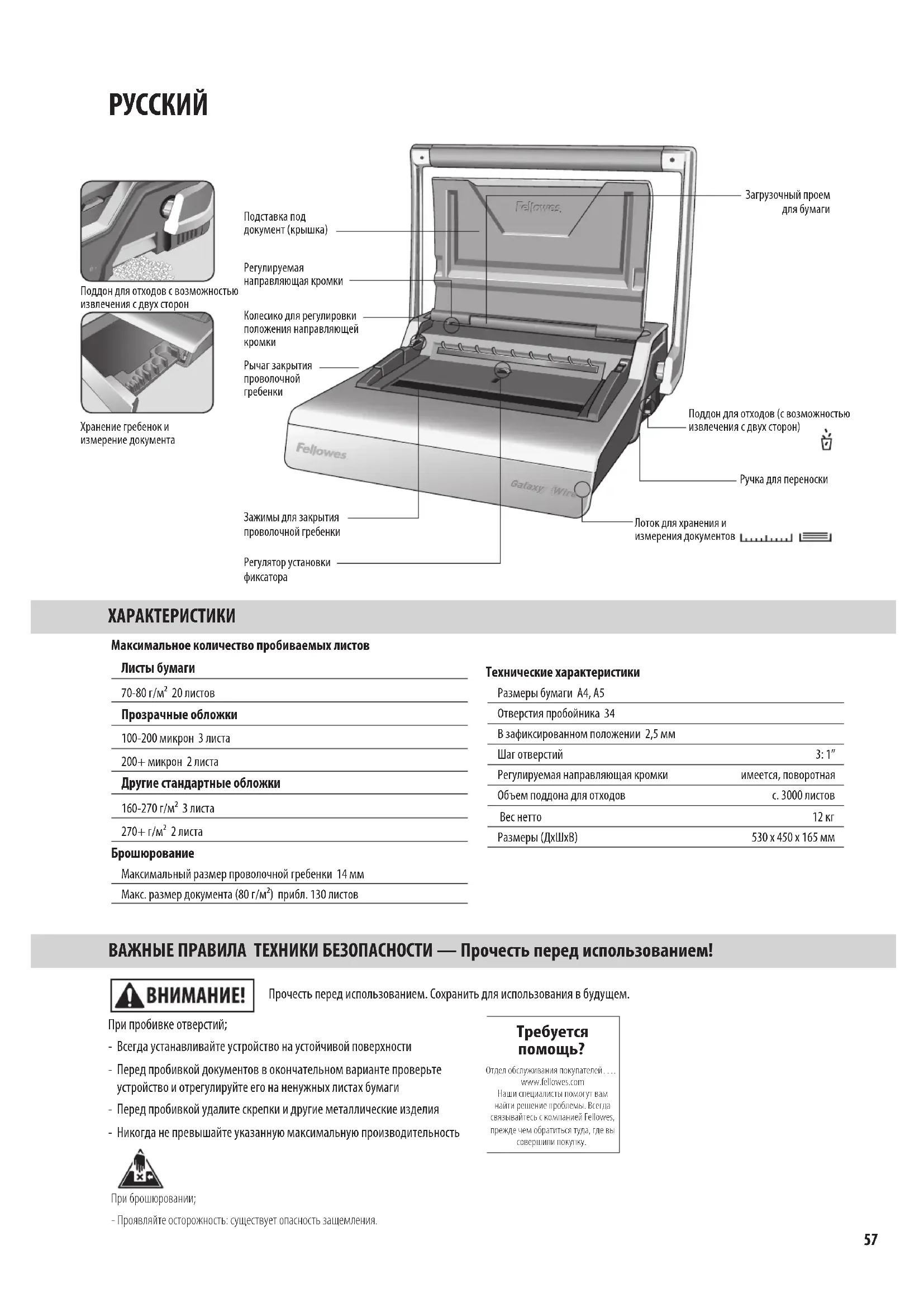

POLSKIGalaxy Wire ХАРАКТЕРИСТИКИ ВАЖНЫЕ ПРАВИЛА ТЕХНИКИ БЕЗОПАСНОСТИ — Прочесть перед использованием! При пробивке отверстий; - Всегда устанавливайте устройство на устойчивой поверхности - Перед пробивкой документов в окончательном варианте проверьте устройство и отрегулируйте его на ненужных листах бумаги - Перед пробивкой удалите скрепки и другие металлические изделия - Никогда не превышайте указанную максимальную производительность Максимальное количество пробиваемых листов Листы бумаги 70-80 г/м² 20 листов Прозрачные обложки 100-200 микрон 3 листа 200+ микрон 2 листа Другие стандартные обложки 160-270 г/м² 3 листа 270+ г/м² 2 листа Брошюрование Максимальный размер проволочной гребенки 14 мм Макс. размер документа (80 г/м²) прибл. 130 листов Технические характеристики Размеры бумаги A4, A5 Отверстия пробойника 34 В зафиксированном положении 2,5 мм Шаг отверстий 3: 1” Регулируемая направляющая кромки имеется, поворотная Объем поддона для отходов c. 3000 листов Вес нетто 12 кг Размеры (ДxШxВ) 530 x 450 x 165 мм Прочесть перед использованием. Сохранить для использования в будущем.

Хранение гребенок и измерение документаПодставка под документ (крышка)Регулируемая направляющая кромкиЛоток для хранения и измерения документовПоддон для отходов (с возможностью извлечения с двух сторон)Рычаг закрытия проволочной гребенкиЗагрузочный проем для бумагиКолесико для регулировки положения направляющей кромкиПоддон для отходов с возможностью извлечения с двух сторонРучка для переноски При брошюровании; - Проявляйте осторожность: существует опасность защемления. Зажимы для закрытия проволочной гребенкиРегулятор установки фиксатора

Отдел обслуживания покупателей….www.fellowes.comНаши специалисты помогут вам найти решение проблемы. Всегда связывайтесь с компанией Fellowes, прежде чем обратиться туда, где вы совершили покупку. 57Gal axy Wire

мм Количество листов 6 мм 2-35 8 мм 36-50 10 мм 51-61 11 мм 61-80 12 мм 81-100 14 мм 100-130 ДИАМЕТР ПРОВОЛОЧНОЙ ГРЕБЕНКИ И РАЗМЕРЫ ДОКУМЕНТА Требуется помощь? Отдел обслуживания покупателей…. www.fellowes.comНаши специалисты помогут вам найти решение проблемы. Всегда связывайтесь с компанией Fellowes, прежде чем обратиться туда, где вы совершили покупку.

2. Убедитесь, что поддон для

отходов пуст и правильно установлен. Доступ к поддону может осуществляться с левой и правой стороны. В данном поддоне предусмотрена функция выброса, которая срабатывает, когда сборник конфетти переполнен.

пробойника в вертикальное

3. Поднимите крышку.

Убедитесь, что рычаг закрытия проволочной гребенки отведен назад. Galaxy Wire

1. Всегда устанавливайте

устройство на устойчивой поверхности. 1 2РУССКИЙ В устройстве Galaxy предусмотрено два способа скрепления проволочной гребенки для проволочных гребенок всех размеров диаметром 6 -14 мм. 1– Наглядная шкала. – идеально подходит для брошюрования единичных документов. Подвижный зажим имеет удобную для чтения шкалу 6mm 1/4”8mm 5/16”10 mm 3/8”12mm 1/2”14mm 9/16” 2– Регулятор установки фиксатора. – идеально подходит для нескольких документов одного размера. Установите красный индикатор STOP (фиксированная толщина) в желаемом положении. Прокрутите регулятор либо в направлении положения MAX (максимальная толщина), либо положения MIN (минимальная толщина). Красный индикатор фиксированной толщины перемещается вверх и вниз в центральном окошке. ПЕРЕД НАЧАЛОМ РАБОТЫ

2. Наденьте выбранную

гребенку на опору для проволочных гребенок.

установки направляющих кромки, пробейте несколько ненужных листов.

4. Пробивайте листы пачками

небольшой толщины, чтобы не перегружать устройство или

1. Выберите проволочную

гребенку нужного диаметра с помощью шаблона в лотке для хранения.

ЭТАПЫ БРОШЮРОВАНИЯ – ЕДИНИЧНЫЙ ДОКУМЕНТ

3. Поднимите гребенку вверх

и снимите с крюков. Аккуратно поместите ее в открытые зажимы для закрытия проволочной гребенки. Убедитесь, что гребенка открыта и касается нижней части

1. Начиная с задней обложки,

загрузите пробитые листы непосредственно на удерживаемую раскрытую проволочную гребенку.

2. Пробейте и наденьте на

гребенку переднюю обложку. Пробейте и наденьте на гребенку остальные листы.

4. Поднимите рычаг закрытия

проволочной гребенки вперед. Направляющая степени смыкания находится на подвижном зажиме. Смыкайте зажимы до тех пор, пока на шкале не появится размер закрываемой гребенки.

1. Проверьте выбранную

проволочную гребенку на закрытие. Установите замок закрытия соответствующим образом. Проверьте целостность скрепленного проволочного шва.

4. Поднимите гребенку вверх

и снимите с крюков. Аккуратно поместите ее в открытые зажимы для закрытия проволочной гребенки. Убедитесь, что гребенка открыта и касается нижней части механизма.

2. Начиная с задней обложки.

Загрузите пробитые листы непосредственно на удерживаемую раскрытую проволочную гребенку.

3. Пробейте и наденьте на

гребенку переднюю обложку. Пробейте и наденьте на гребенку остальные листы. ЗАКЛЮЧИТЕЛЬНЫЙ ЭТАП БРОШЮРОВАНИЯ

1. Проверьте скрепленный

шов. Если шов скреплен ненадлежащим образом, можно поместить документ в зажимы и снова скрепить его.

2. Чтобы скрыть шов,

переверните заднюю обложку назад. Теперь передняя обложка находится впереди, а шов скрыт внутри документа.

3. Проверьте целостность

скрепленного проволочного шва. Неплотное брошюрование может привести к выпадению листов. При надлежащем закрытии гребенки все листы остаются на месте.

5. Поднимите рычаг закрытия

проволочной гребенки вперед. Зажимы закроются в предварительно установленном положении.

РУССКИЙИСПРАВЛЕНИЕ СБРОШЮРОВАННОГО ДОКУМЕНТА УДАЛЕНИЕ БУМАЖНЫХ ОТХОДОВ МЕЖДУНАРОДНАЯ ГАРАНТИЯ Компания Fellowes гарантирует отсутствие дефектов материалов или изготовления всех деталей брошюровщика на протяжении 2-х лет со дня приобретения первоначальным покупателем. Если в течение гарантийного срока будет обнаружен дефект какой-либо детали, вы имеете право только и исключительно на ремонт или замену дефектной детали по усмотрению и за счет компании Fellowes. Данная гарантия не действует в случае неправильной эксплуатации, несоблюдения правил пользования или ремонта неуполномоченными лицами. Настоящий документ ограничивает действие любой подразумеваемой гарантии, в том числе гарантии товарного состояния или пригодности для использования в определенных целях, указанным выше соответствующим гарантийным сроком. Компания Fellowes ни при каких обстоятельствах не несет ответственность за любой косвенный ущерб, связанный с данным изделием. Данная гарантия дает вам определенные юридические права. У вас могут иметься другие юридические права, отличающиеся от прав, указанных в этой гарантии. Срок и условия данной гарантии действительны по всему миру, кроме тех стран, где местное законодательство может налагать иные ограничения или условия. Для получения более подробной информации или обслуживания по данной гарантии обратитесь в компанию Fellowes или к продавцу данного изделия. УСТРАНЕНИЕ НЕПОЛАДОК Проволочное брошюрование является надежной системой брошюрования. Дополнительные листы могут быть добавлены только после раскрепления документа и его повторного брошюрования. Поддон для отходов расположен внизу устройства, а доступ к нему осуществляется с обеих сторон. Для достижения наилучших результатов регулярно очищайте поддон. Поддон следует освобождать от отходов через каждые 50 операций, чтобы предотвратить его засорение.

Опустите крышку. Переплетное устройство Galaxy предназначено для хранения на столе в горизонтальном положении.

Проволочная гребенка не закрывается достаточно плотно Края отверстий повреждены

Отходы высыпаются из поддона Пробитые отверстия расположены не по центру Устройство не пробивает отверстия Отверстия не параллельны кромке

Отверстия пробиты не до конца Листы выпадают из документа

Для зажимов закрытия установлен слишком большой диаметр Возможно, устройство перегружено

Неправильно установлен поддон для отходов, или включена функция выброса Не установлена направляющая кромки Застревание Под режущими инструментами застрял

Листы не выровнены в соответствии со схемой расположения отверстий Проволочная гребенка закрыта недостаточно плотно

Проверьте установку скрепляющего замка и установите требуемый диаметр меньшего размера Пробивайте пластиковые обложки вместе с бумажными листами. Уменьшите количество одновременно пробиваемых листов Убедитесь, что поддон для отходов пуст, а функция выброса

Отрегулируйте направляющую кромки, пока отверстия не будут расположены правильно Убедитесь, что поддон для отходов пуст. Убедитесь, что загрузочный проем не заблокирован. Возьмите твердую картонку и вставьте ее в загрузочный проем. Подвигайте картонку из стороны в сторону, чтобы удалить оставшиеся отходы в поддон. Отрегулируйте направляющую кромки и проверьте установки на ненужных листах бумаги Проверьте плотность скрепления проволочной гребенки. Поместите ее в механизм закрытия и отрегулируйте плотность закрытия. Проверьте установку скрепляющего замка и установите требуемый диаметр меньшего размера

3. Перфорирайте за проба

СТЪПКИ ПРИ ПОДВЪРЗВАНЕ - ЕДИНИЧЕН ДОКУМЕНТ

СТЪПКИ ПРИ ПОДВЪРЗВАНЕ - МНОЖЕСТВО ДОКУМЕНТИ
