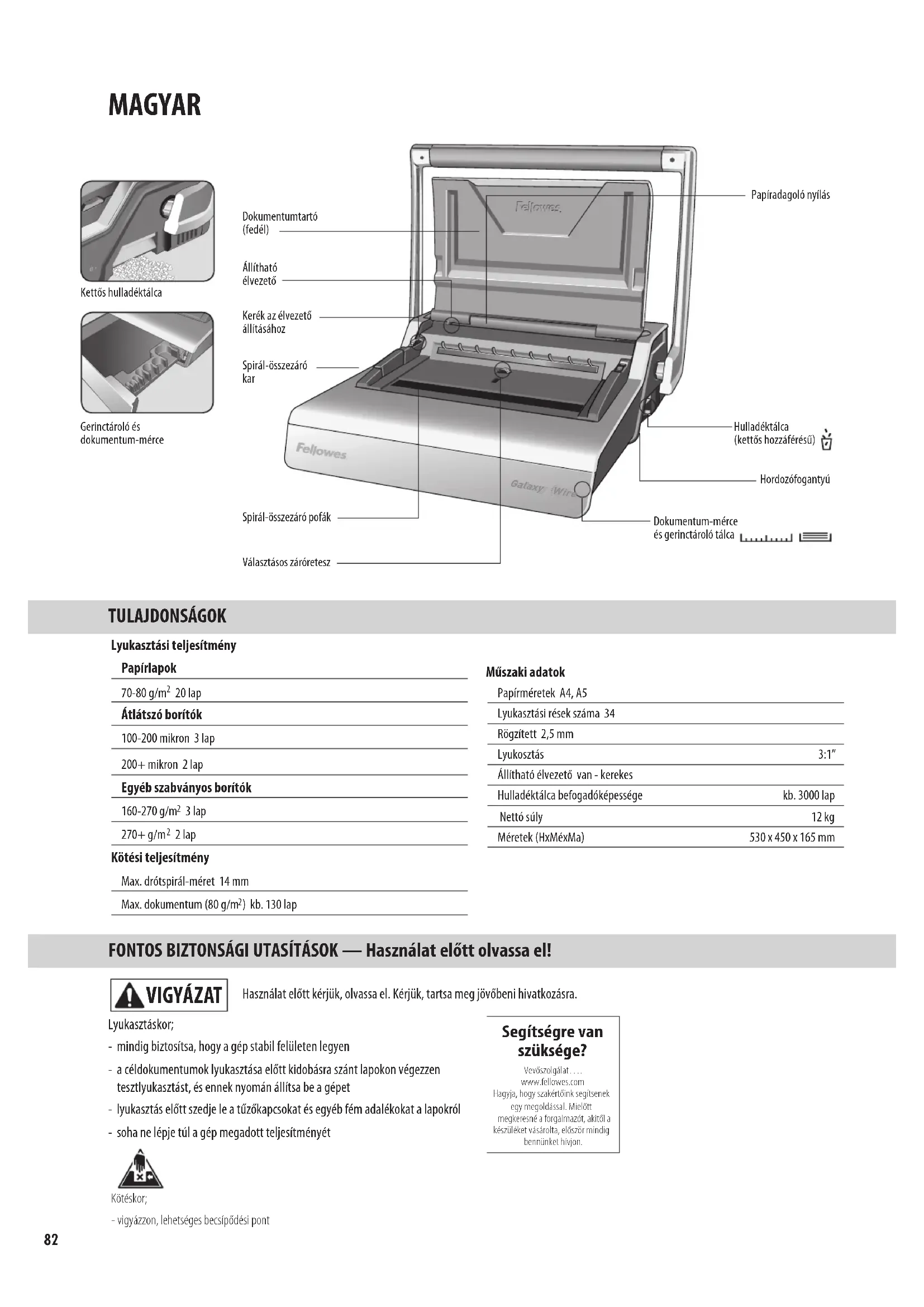

SLOVENSKYGalaxy Wire TULAJDONSÁGOK FONTOS BIZTONSÁGI UTASÍTÁSOK — Használat előtt olvassa el! Lyukasztáskor; - mindig biztosítsa, hogy a gép stabil felületen legyen - a céldokumentumok lyukasztása előtt kidobásra szánt lapokon végezzen tesztlyukasztást, és ennek nyomán állítsa be a gépet - lyukasztás előtt szedje le a tűzőkapcsokat és egyéb fém adalékokat a lapokról - soha ne lépje túl a gép megadott teljesítményét VIGYÁZAT

Lyukasztási teljesítmény Papírlapok 70-80 g/m 20 lap Átlátszó borítók 100-200 mikron 3 lap200+ mikron 2 lap Egyéb szabványos borítók 160-270 g/m 3 lap270+ g/m 2 lap Kötési teljesítmény Max. drótspirál-méret 14 mmMax. dokumentum (80 g/m ) kb. 130 lap Műszaki adatok Papírméretek A4, A5Lyukasztási rések száma 34Rögzített 2,5 mmLyukosztás 3:1”Állítható élvezető van - kerekesHulladéktálca befogadóképessége kb. 3000 lap Nettó súly 12 kgMéretek (HxMéxMa) 530 x 450 x 165 mm Használat előtt kérjük, olvassa el. Kérjük, tartsa meg jövőbeni hivatkozásra. MAGYAR Gerinctároló és dokumentum-mérceDokumentumtartó (fedél)Állítható élvezetőDokumentum-mérce és gerinctároló tálcaHulladéktálca (kettős hozzáférésű)Spirál-összezáró kar Papíradagoló nyílásKerék az élvezető állításáhozKettős hulladéktálcaHordozófogantyúKötéskor;- vigyázzon, lehetséges becsípődési pontSpirál-összezáró pofákVálasztásos záróretesz Segítségre van szüksége? Vevőszolgálat….www.fellowes.comHagyja, hogy szakértőink segítsenek egy megoldással. Mielőtt megkeresné a forgalmazót, akitől a készüléket vásárolta, először mindig bennünket hívjon.MAGYAR Gal axy Wire

Segítségre van szüksége? Vevőszolgálat…. www.fellowes.comHagyja, hogy szakértőink segítsenek egy megoldással. Mielőtt megkeresné a forgalmazót, akitől a készüléket vásárolta, először mindig bennünket hívjon.

2. Ellenőrizze, hogy a hulladéktálca

üres-e és hogy megfelelően került-e beillesztésre. A tálcát mind a bal, mind a jobb oldalról meg lehet közelíteni. A tálca „szétrepedési biztosíték” jellemzővel rendelkezik, amely akkor lép működésbe, amikor a hulladéktálca „túltelítődik”.

4. A lyukasztókart annak

függőleges helyzetébe emelje fel.

3. Emelje fel a fedelet. Győződjék

meg, hogy a spirál-összezáró kar hátra legyen nyomva. Galaxy Wire

1. Biztosítsa, hogy a gép stabil

felületen legyen. 1 2MAGYAR

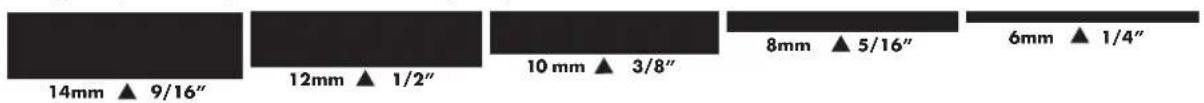

A Galaxy készülék kétféle drótspirál-összezárási móddal működik, a 6 és 14 mm közötti drótspirál-méretek bármelyikére való alkalmazásokhoz. 1– Leolvasható mérce. – ideális egyedi dokumentumok kötéséhez. A mozgó zárópofán könnyen leolvasható mérce foglal helyet 6mm 1/4”8mm 5/16”10 mm 3/8”12mm 1/2”14mm 9/16” 2– Választásos záróretesz. – ideális több azonos méretű dokumentumhoz. A vörös STOP-sávot állítsa a kívánt helyzetbe. Az irányítókereket kívánság szerint fordítsa a MAX vagy a MIN állások irányába. A vörös stop-sáv a központi nyíláson belül mozog fel- és lefelé.

2. A kiválasztott drótspirált

akassza fel a drótspirál-tartóra.

3. Az élvezető beállításának

ellenőrzésére, kidobásra szánt lapokon végezzen tesztlyukasztást.

4. Kis adagokban lyukassza a

lapokat, hogy ne terhelje túl a gépet vagy a felhasználót.

1. A gerinctároló tálca

élvezetője segítségével válassza ki a helyes gerincátmérőt.

3. A drótspirált felfelé emelje le a

horgokról. Óvatosan helyezze be a nyitott spirál-összezáró pofák közé. Győződjék meg, hogy a drótspirál nyitott legyen, és hogy érintse a szerkezet alját.

1. A hátsó borítón kezdje. A

kilyukasztott lapokat közvetlenül a felfüggesztett, nyitott drótspirálra fűzze fel.

2. Lyukassza ki a fedőborítót,

és akassza fel. Lyukassza ki, és akassza fel a maradék lapokat is.

4. A spirál-összezáró kart

húzza fel előre. Az összezárást irányító mérce a mozgó zárópofán található. Zárja össze a zárópofákat addig a pontig, míg a drótmérce nem mutatja az összezárás alatt álló drót méretét.

1. Végezzen lezárási tesztet

a kiválasztott gerinccel. Az összekapcsoló zárást szükség szerint állítsa be. Ellenőrizze, hogy a drótillesztés teljesen összezáródott-e.

4. A drótspirált felfelé emelje le a

horgokról. Óvatosan helyezze be a nyitott spirál-összezáró pofák közé. Győződjék meg, hogy a drótspirál nyitott legyen, és hogy érintse a szerkezet alját.

2. A hátsó borítón kezdje. A

kilyukasztott lapokat közvetlenül a felfüggesztett, nyitott drótspirálra fűzze fel.

3. Lyukassza ki a fedőborítót,

és akassza fel. Lyukassza ki, és akassza fel a maradék lapokat is.

1. Ellenőrizze a lezárt

illesztést. Amennyiben az illesztés nem helyesen zárult, a dokumentumot ismét az összezáró pofák közé lehet tenni, és újra le lehet zárni.

2. Az illesztés elrejtésére hajtsa

hátra a hátsó borítót. Ekkor a fedőborító válik láthatóvá. Az illesztés ekkor a dokumentum belsejében rejtőzik.

3. Ellenőrizze, hogy a drótillesztés

teljesen összezáródott-e. A laza kötés lapok elvesztését eredményezi. A jó zárás minden lapot megtart.

5. A spirál-összezáró kart húzza

fel. A pofák az előre megválasztott ütközési helyzetben fognak összezárulni.

MAGYARKÖTÖTT DOKUMENTUM MÓDOSÍTÁSA A NYESEDÉKHULLADÉK ELTÁVOLÍTÁSA VILÁGSZERTE ÉRVÉNYES JÓTÁLLÁS A Fellowes az eredeti fogyasztó általi vásárlás dátumától számított 2 évig garantálja, hogy a kötőgép minden alkatrésze mentes az anyag- és megmunkálási hibáktól. Ha a garanciális időszak alatt valamely alkatrész hibásnak bizonyul, erre az egyetlen és kizárólagos orvoslás a hibás alkatrésznek - a Fellowes cég választása szerinti és a cég költségére történő - javítása vagy cseréje. Ez a garancia nem érvényes helytelen használat, hibás kezelés, illetve illetéktelen javítás esetén. A garancia, beleértve az eladhatóságot vagy egy bizonyos célra való alkalmasságot, időtartamát tekintve a fent közzétett garanciális időszakra korlátozódik. A Fellowes semmilyen esetben sem felelős az ennek a terméknek tulajdonítható következményi károkért. Ez a jótállás sajátos jogokat ad Önnek. Önnek lehetnek egyéb törvényes jogai, amelyek különböznek ettől a garanciától. A jelen jótállás időtartama, kikötései és feltételei világszerte érvényesek, kivéve, ahol a helyi törvények különböző korlátozásokat, megkötéseket vagy feltételeket követelnek meg. További részletekért vagy a jelen garancia keretében történő szervizelésért lépjen kapcsolatba a Fellowes céggel vagy a kereskedővel.

A drótspirálos kötés biztos kötési rendszer. További lapokat csak akkor lehet hozzáadni, ha a dokumentumot szétbontják, majd újrakötik. A hulladéktálca a gép alatt található, és annak mindkét oldala felől hozzá lehet férni. A legjobb eredményeket a tálca gyakori kiürítése biztosítja. A tálcát minden 50 művelet után ki kell üríteni annak biztosítására, hogy ne történjen eldugulás.

Hajtsa le a fedelet. A Galaxy gerinckötőt tervezése szerint vízszintesen, asztallapon kell tárolni. Probléma A drótspirált nem lehet elég szorosan összezárni A lyukak szélei sérültek A hulladéktálcáról potyog a hulladék A kilyukasztott lyukak nem központosak A gép nem lyukaszt A kilyukasztott lyukak nem párhuzamosak a szegéllyel

Részleges lyukszélek Lapok esnek ki a dokumentumból

A zárópofákat túl nagy átmérőre állították be Lehet, hogy a gépet túlterhelték A hulladéktálcát helytelenül illesztették be, vagy a „szétrepedési biztosíték” aktiválódott Nincs beállítva az élvezető Eldugulás Törmelék ragadt a sajtolószerszámok alá
